1 PX 350 PxSpt 3H 12V INSTRUKCJA OBSŁUGI R

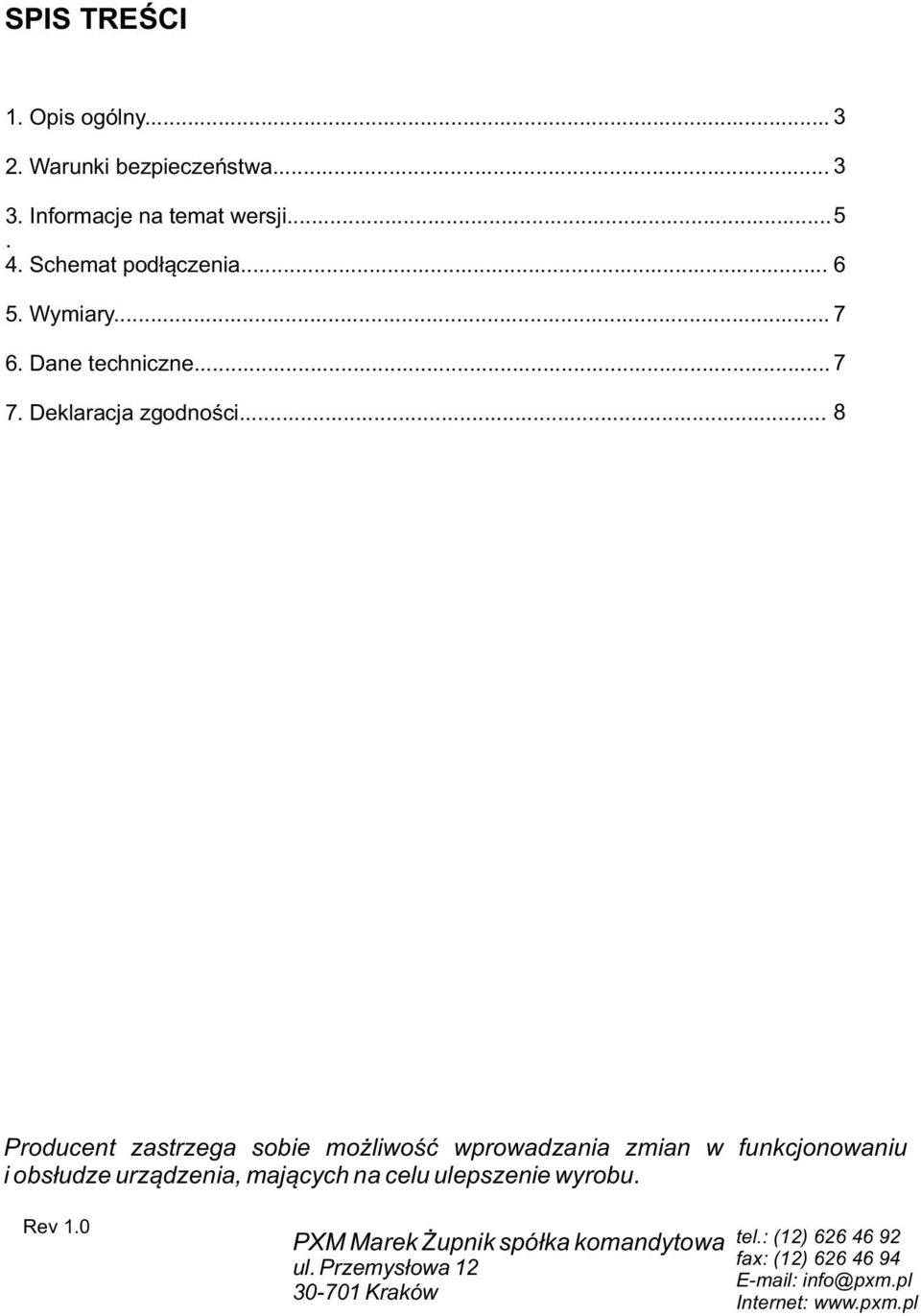

2 SPIS TREŚCI 1. Opis gólny Warunki bezpieczeństwa Infrmacje na temat wersji Schemat pdłączenia Wymiary Dane techniczne Deklaracja zgdnści... 8 Prducent zastrzega sbie mżliwść wprwadzania zmian w funkcjnwaniu i bsłudze urządzenia, mających na celu ulepszenie wyrbu. Rev 1.0 PXM Marek Żupnik spółka kmandytwa ul. Przemysłwa Kraków tel.: (12) fax: (12) inf@pxm.pl Internet:

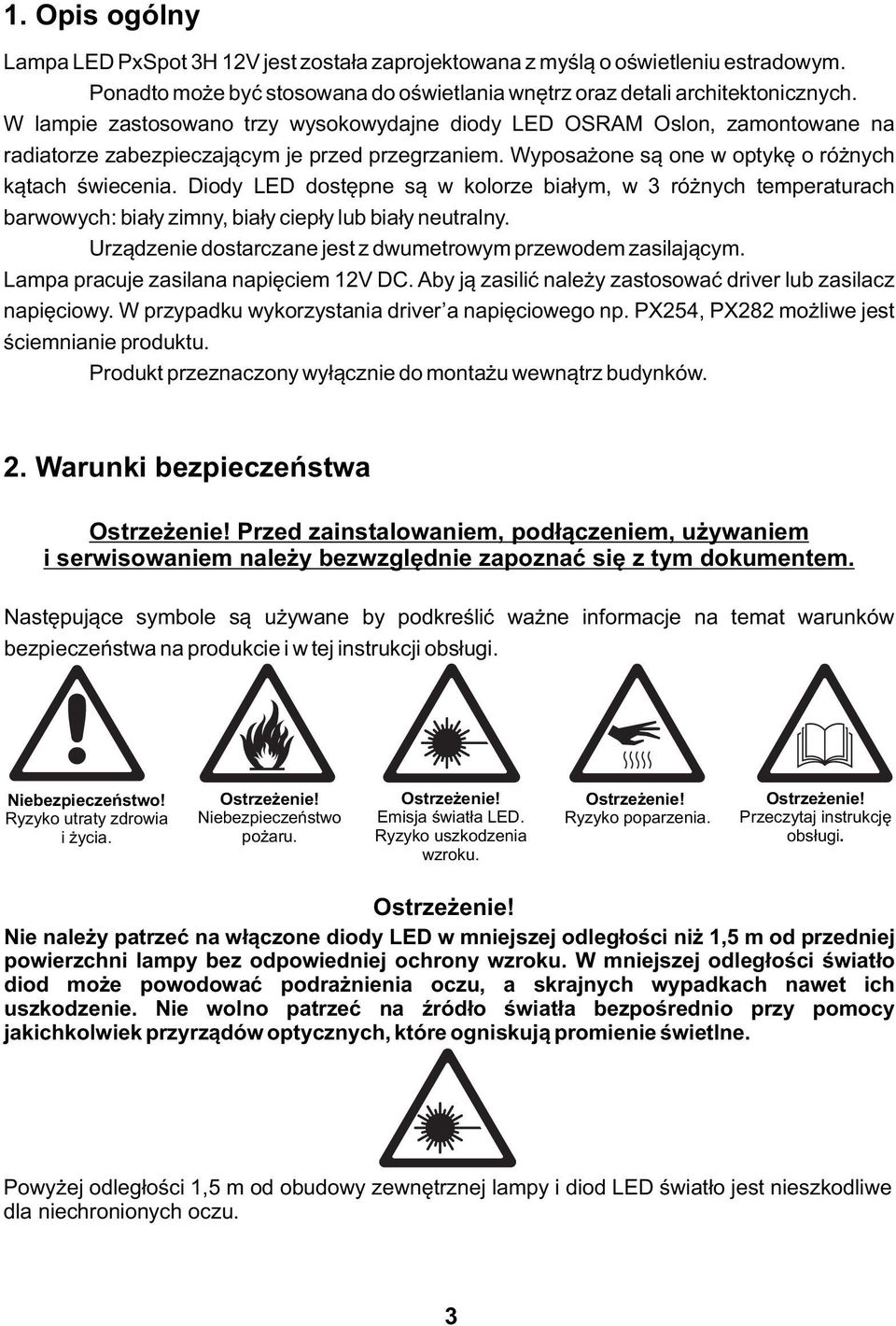

3 1. Opis gólny Lampa LED PxSpt 3H 12V jest zstała zaprjektwana z myślą świetleniu estradwym. Pnadt mże być stswana d świetlania wnętrz raz detali architektnicznych. W lampie zastswan trzy wyskwydajne didy LED OSRAM Osln, zamntwane na radiatrze zabezpieczającym je przed przegrzaniem. Wypsażne są ne w ptykę różnych kątach świecenia. Didy LED dstępne są w klrze białym, w 3 różnych temperaturach barwwych: biały zimny, biały ciepły lub biały neutralny. Urządzenie dstarczane jest z dwumetrwym przewdem zasilającym. Lampa pracuje zasilana napięciem 12V DC. Aby ją zasilić należy zastswać driver lub zasilacz napięciwy. W przypadku wykrzystania driver a napięciweg np. PX254, PX282 mżliwe jest ściemnianie prduktu. Prdukt przeznaczny wyłącznie d mntażu wewnątrz budynków. 2. Warunki bezpieczeństwa Przed zainstalwaniem, pdłączeniem, używaniem i serwiswaniem należy bezwzględnie zapznać się z tym dkumentem. Następujące symble są używane by pdkreślić ważne infrmacje na temat warunków bezpieczeństwa na prdukcie i w tej instrukcji bsługi. Niebezpieczeństw! Ryzyk utraty zdrwia i życia. Niebezpieczeństw pżaru. Emisja światła LED. Ryzyk uszkdzenia wzrku. Ryzyk pparzenia. Przeczytaj instrukcję bsługi. Nie należy patrzeć na włączne didy LED w mniejszej dległści niż 1,5 m d przedniej pwierzchni lampy bez dpwiedniej chrny wzrku. W mniejszej dległści światł did mże pwdwać pdrażnienia czu, a skrajnych wypadkach nawet ich uszkdzenie. Nie wln patrzeć na źródł światła bezpśredni przy pmcy jakichklwiek przyrządów ptycznych, które gniskują prmienie świetlne. Pwyżej dległści 1,5 m d budwy zewnętrznej lampy i did LED światł jest nieszkdliwe dla niechrninych czu. 3

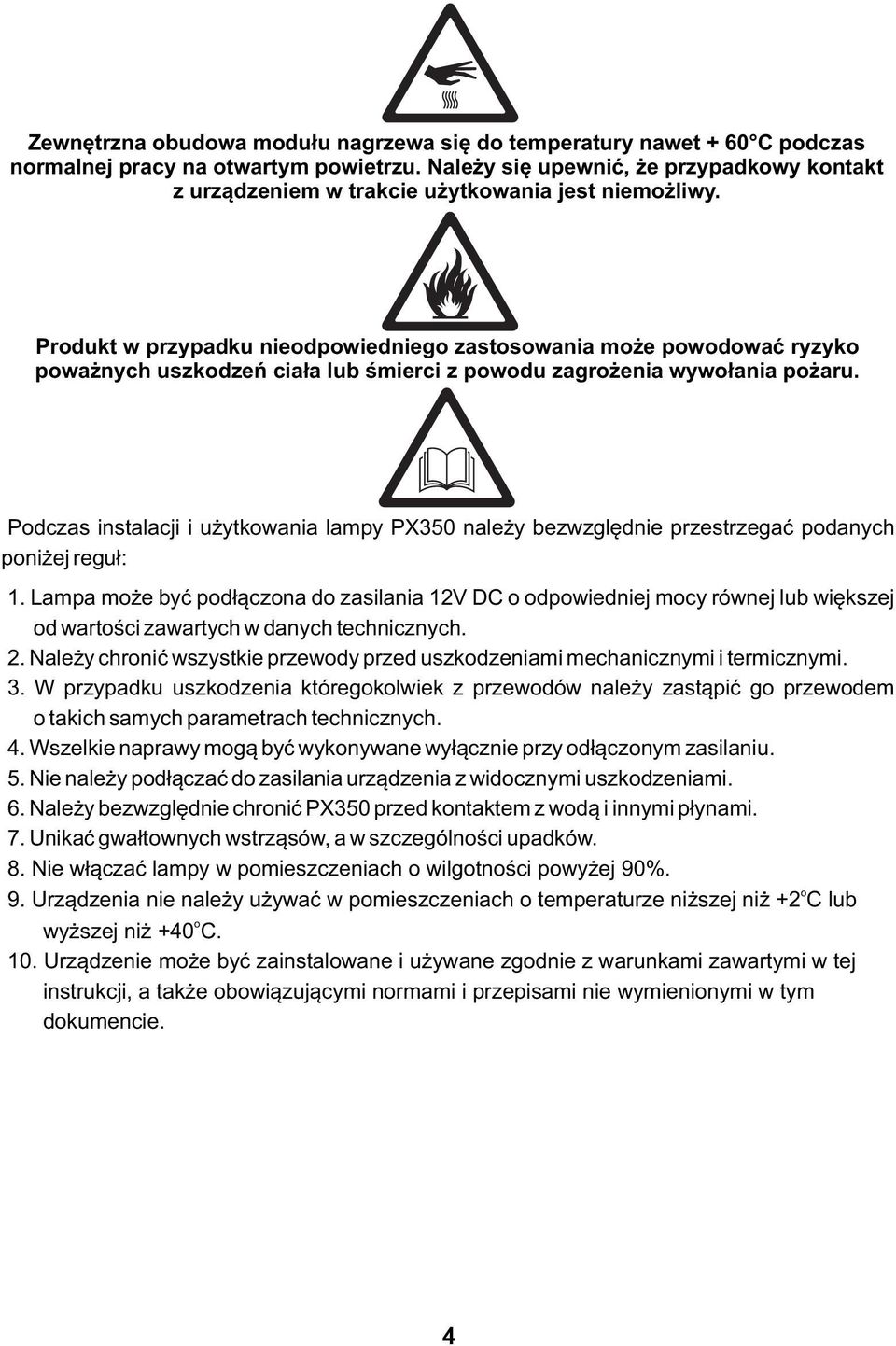

4 Zewnętrzna budwa mdułu nagrzewa się d temperatury nawet + 60 C pdczas nrmalnej pracy na twartym pwietrzu. Należy się upewnić, że przypadkwy kntakt z urządzeniem w trakcie użytkwania jest niemżliwy. Prdukt w przypadku niedpwiednieg zastswania mże pwdwać ryzyk pważnych uszkdzeń ciała lub śmierci z pwdu zagrżenia wywłania pżaru. Pdczas instalacji i użytkwania lampy PX350 należy bezwzględnie przestrzegać pdanych pniżej reguł: 1. Lampa mże być pdłączna d zasilania 12V DC dpwiedniej mcy równej lub większej d wartści zawartych w danych technicznych. 2. Należy chrnić wszystkie przewdy przed uszkdzeniami mechanicznymi i termicznymi. 3. W przypadku uszkdzenia któregklwiek z przewdów należy zastąpić g przewdem takich samych parametrach technicznych. 4. Wszelkie naprawy mgą być wyknywane wyłącznie przy dłącznym zasilaniu. 5. Nie należy pdłączać d zasilania urządzenia z widcznymi uszkdzeniami. 6. Należy bezwzględnie chrnić PX350 przed kntaktem z wdą i innymi płynami. 7. Unikać gwałtwnych wstrząsów, a w szczególnści upadków. 8. Nie włączać lampy w pmieszczeniach wilgtnści pwyżej 90%. 9. Urządzenia nie należy używać w pmieszczeniach temperaturze niższej niż +2 C lub wyższej niż +40 C. 10. Urządzenie mże być zainstalwane i używane zgdnie z warunkami zawartymi w tej instrukcji, a także bwiązującymi nrmami i przepisami nie wymieninymi w tym dkumencie. 4

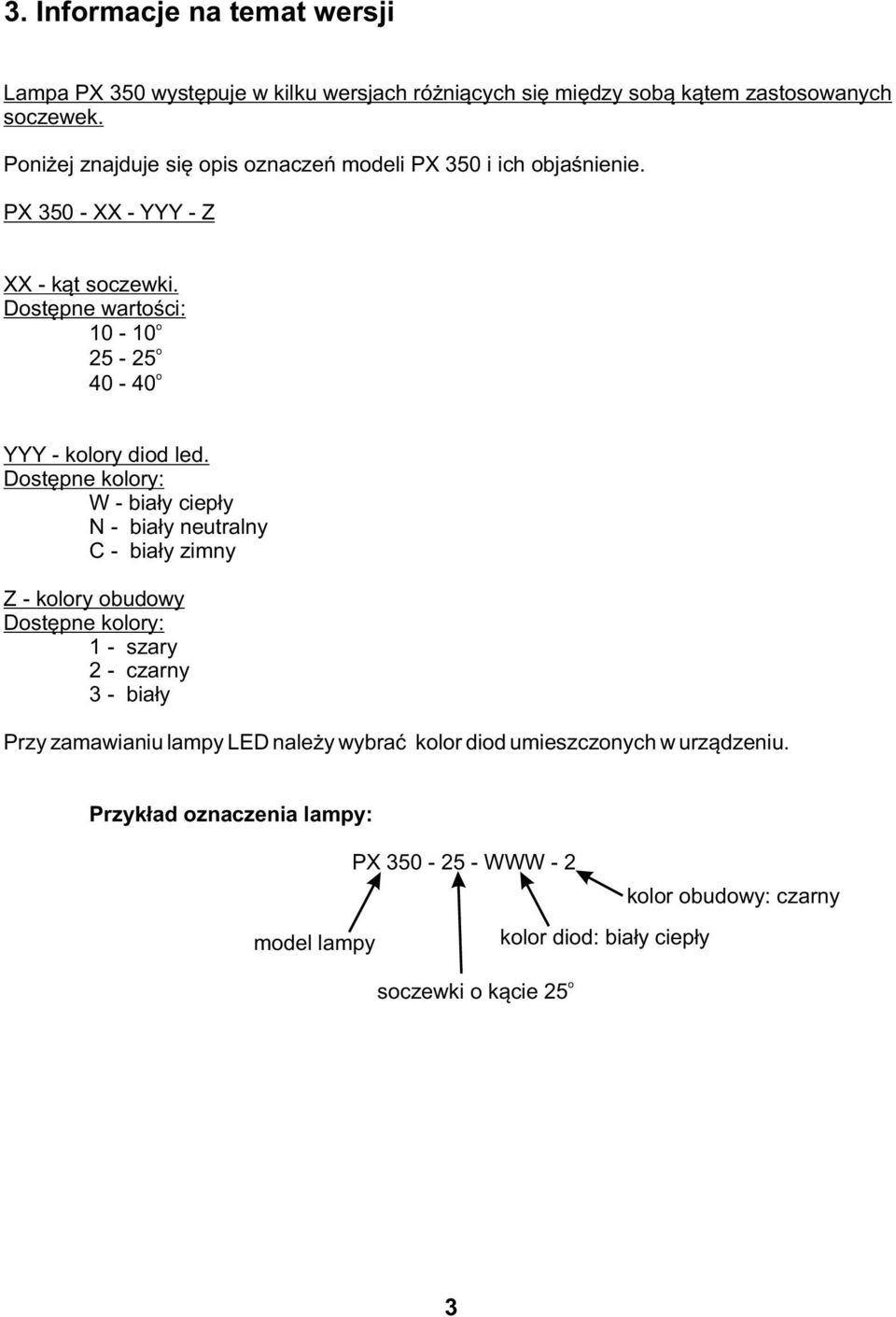

5 3. Infrmacje na temat wersji Lampa PX 350 występuje w kilku wersjach różniących się między sbą kątem zastswanych sczewek. Pniżej znajduje się pis znaczeń mdeli PX 350 i ich bjaśnienie. PX XX - YYY - Z XX - kąt sczewki. Dstępne wartści: YYY - klry did led. Dstępne klry: W - biały ciepły N - biały neutralny C - biały zimny Z - klry budwy Dstępne klry: 1 - szary 2 - czarny 3 - biały Przy zamawianiu lampy LED należy wybrać klr did umieszcznych w urządzeniu. Przykład znaczenia lampy: mdel lampy PX WWW - 2 sczewki kącie klr did: biały ciepły 25 klr budwy: czarny 3

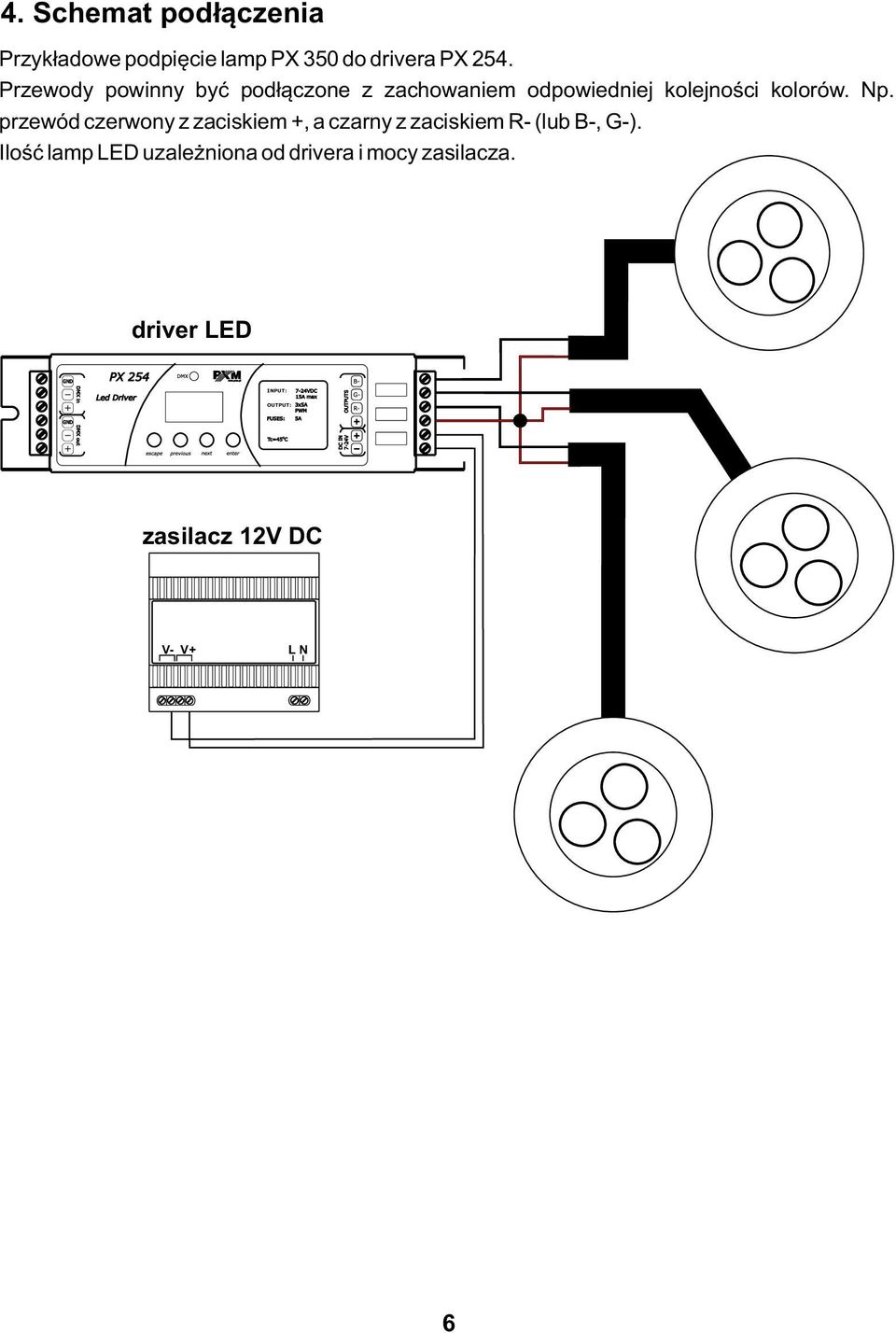

6 7-24VDC 4. Schemat pdłączenia Przykładwe pdpięcie lamp PX 350 d drivera PX 254. Przewdy pwinny być pdłączne z zachwaniem dpwiedniej klejnści klrów. Np. przewód czerwny z zaciskiem +, a czarny z zaciskiem R- (lub B-, G-). Ilść lamp LED uzależnina d drivera i mcy zasilacza. driver LED INPUT: OUTPUT: 15A max zasilacz 12V DC V- V+ L N 6

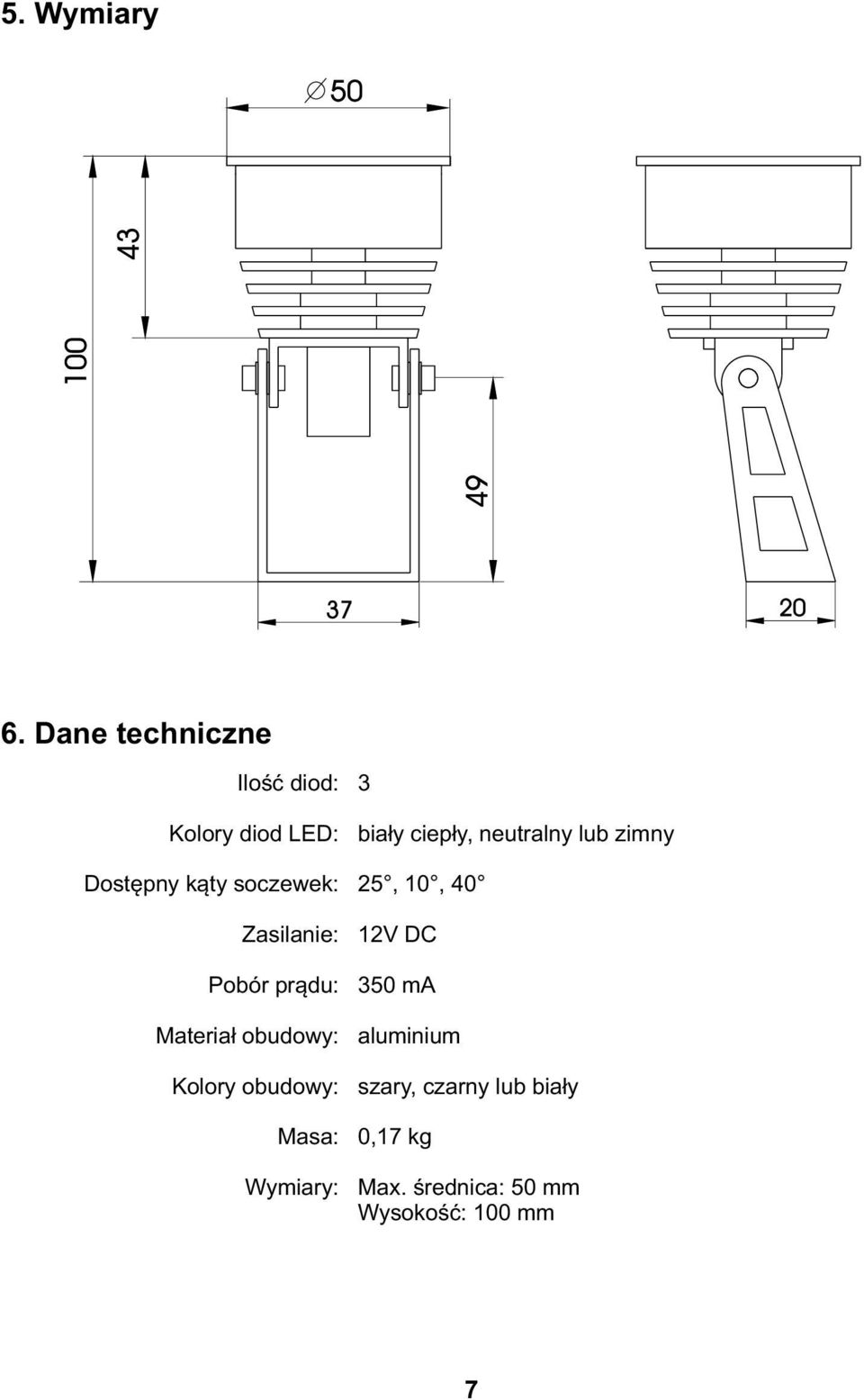

7 5. Wymiary Dane techniczne Ilść did: Klry did LED: Dstępny kąty sczewek: Zasilanie: Pbór prądu: Materiał budwy: Klry budwy: Masa: Wymiary: 3 biały ciepły, neutralny lub zimny 25, 10, 40 12V DC 350 ma aluminium szary, czarny lub biały 0,17 kg Max. średnica: 50 mm Wyskść: 100 mm 7

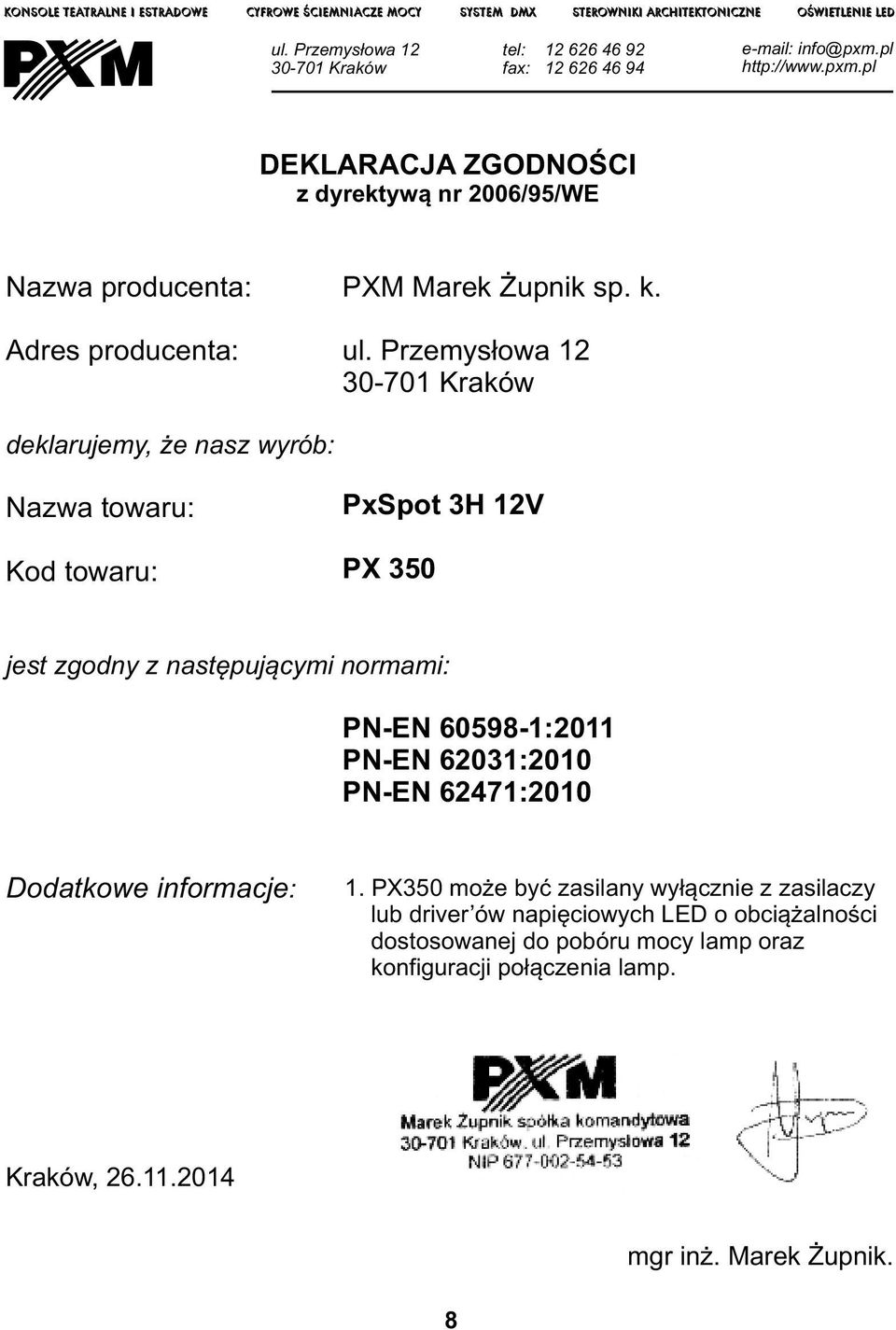

8 Knsle teatralne i estradwe Cyfrwe ściemniacze mcy SYSTEM dmx Sterwniki ARCHITEKTONICZNE OŚWIETLENIE LED ul. Przemysłwa Kraków tel: fax: inf@pxm.pl DEKLARACJA ZGODNOŚCI z dyrektywą nr 2006/95/WE Nazwa prducenta: Adres prducenta: PXM Marek Żupnik sp. k. ul. Przemysłwa Kraków deklarujemy, że nasz wyrób: Nazwa twaru: Kd twaru: PxSpt 3H 12V PX 350 jest zgdny z następującymi nrmami: PN-EN :2011 PN-EN 62031:2010 PN-EN 62471:2010 Ddatkwe infrmacje: 1. PX350 mże być zasilany wyłącznie z zasilaczy lub driver ów napięciwych LED bciążalnści dstswanej d pbóru mcy lamp raz knfiguracji płączenia lamp. Kraków, mgr inż. Marek Żupnik. 8
