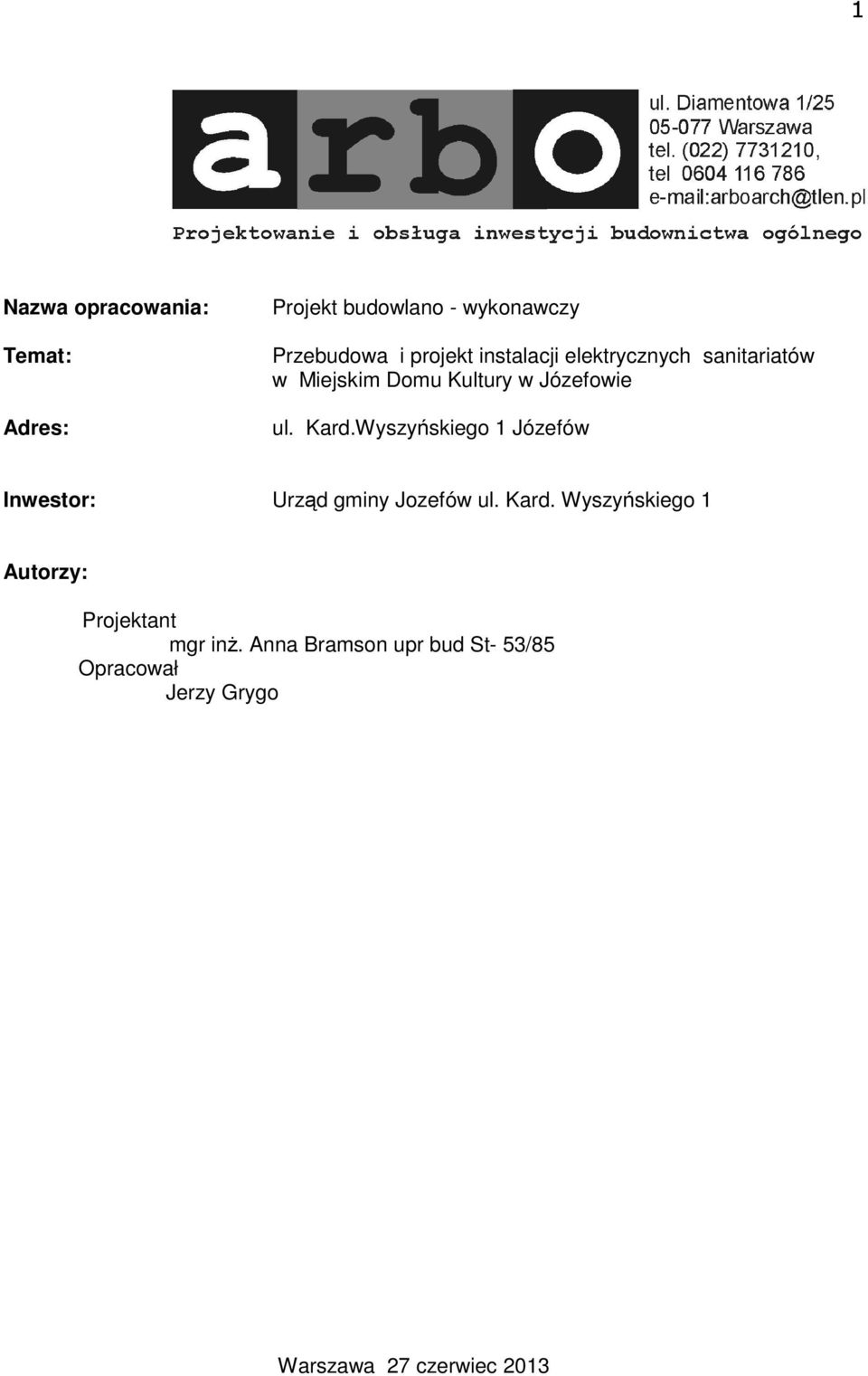

1 1 Nazwa pracwania: Temat: Adres: Prjekt budwlan - wyknawczy Przebudwa i prjekt instalacji elektrycznych sanitariatów w Miejskim Dmu Kultury w Józefwie ul. Kard.Wyszyńskieg 1 Józefów Inwestr: Urząd gminy Jzefów ul. Kard. Wyszyńskieg 1 Autrzy: Prjektant mgr inż. Anna Bramsn upr bud St- 53/85 Opracwał Jerzy Gryg Warszawa 27 czerwiec 2013

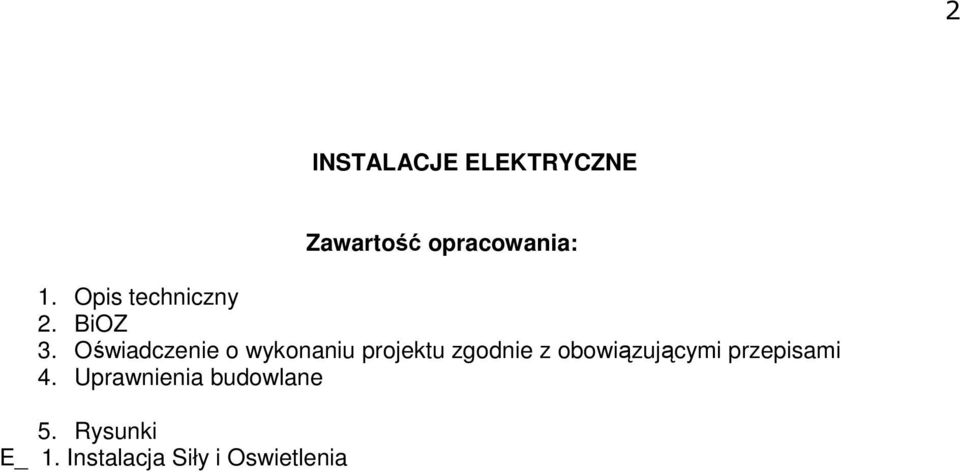

2 2 INSTALACJE ELEKTRYCZNE Zawartść pracwania: 1. Opis techniczny 2. BiOZ 3. Oświadczenie wyknaniu prjektu zgdnie z bwiązującymi przepisami 4. Uprawnienia budwlane 5. Rysunki E_ 1. Instalacja Siły i Oswietlenia

3 3 OPIS TECHNICZNY 1.Pdstawa pracwania, materiały wyjściwe: umwa z inwestrem inwentaryzacja istniejących pmieszczeń sanitariatów prjekt budwlan-wyknawczy przebudwy sanitariatów architektóra prjekt budwlan-wyknawczy przebudwy sanitariatów instalacje sanitarne prjekt budwlan-wyknawczy przebudwy sanitariatów wentylacja 2.Cel i zakres pracwania: Przedmitem pracwania są instalacje elektryczne w przebudwanych istniejących pmieszczeniach sanitariatów i sąsiadująceg z nimi pm. gspdarczeg które zstanie przekształcne na w.c. dla sób niepełnsprawnych. Nie przewiduje się zmian w pzstałych instalacjach elektrycznych budynku 3.Opis stanu istniejąceg Budynek miejskieg Dmu Kultury zstał realizwany w I-szej płwie lat siedemdziesiątych XX-g wieku. Pmieszczenia zespłu sanitariatów zlkalizwane są na parterze budynku z wejściami z krytarza na zapleczu sali widwiskwej. Obecnie sanitariaty zajmują dwa zespły pmieszczeń, w których znajdują się wc damski i wc męski. Istniejące instalacje elektryczne tych pmieszczeń bejmują jedynie swietlenie uruchamiane wyłacznikami. Instalacja zasilana z istniejącej rzdzielnicy pkazanej na rysunku E_1.Rzdzielnica nweg typu wypsażna w aparaturę mdułwą zgdną z bwiązującymi nrmami. Istniejąca instalacja w czasie przebudwy zstanie zdemntwana w całóści. Pmieszczenia wc wentylwane becnie są grawitacyjnie 4.Prjektwane instalacje elektryczne 4.1Rzdzielnica Istniejąca rzdzielnica psiada wlne pla które należy wykrzystać d zamntwania aparatów zabezpieczających zasilanie i sterwanie nw prjektwanych urzadzeń. Typy aparatów w które należy dpsażyć rzdzielnicę pkazan na schemacie zasilania instalacji elektrycznych wc rys. nr E-1 i w załącznej tabeli. 4.2 Instalacja siły Instalacja bbejmuje zasilanie gniazd wtykwych 1-faz przeznacznych na zasilanie pdgrzewaczy wdy dprwadznej d umywalek, suszarek d rąk raz zasilanie wentylatra kanałweg wentylująceg wszystkie prjektwane pmieszczenia wc. Zaprjektwan p jednym gniazdku w każdym z wc dla zasilania pdgrzewaczy wdy i p jednym gniazdku dla suszarek d rąk. Zaprjektwan pdgrzewacze wdy typu Aristn TI SHAPE 15 UR pd umywalkwe mcy P=2,0 kw napięciu zasilania U=230V. Pdgrzewacze zapatrzne w przewód elektryczny z wtyczką. Gniazdka dla pdgrzewaczy mntwać na wys. 40cm nad psadzką bk urządzenia. Gniazdka w wyknaniu IP44 z przesłnami i uszczelką ramki (mduł) 16 A, 250 V~, zaciski śrubwe, klapka transparentna. Gniazdka dla suszarek d rąk mntwać na wyskści 170cm na psadzką w miejscach pkazanych na rysunku. Gniazdka w wyknaniu IP44 z przesłnami i uszczelką ramki (mduł) 16 A, 250 V~, zaciski śrubwe. klapka transparentna. Przewdy zasilające gniazdka typy YDYp3x2,5mm 2 układane pd tynkiem. Zaprjektwan wentylacją mechaniczną wyciągwą w każdym pmieszczeniu ustępwym bsługiwaną przez jeden wentylatr wyciągwy kanałwy typu Z-160U mcy N=0,21kW prądzie znaminwym In = 0,9 A i napięcie zasilania U=230V. Zasilanie wentylatra z istniejącej rzdzielnicy przewdem YDYp3x2,5mm2 układane

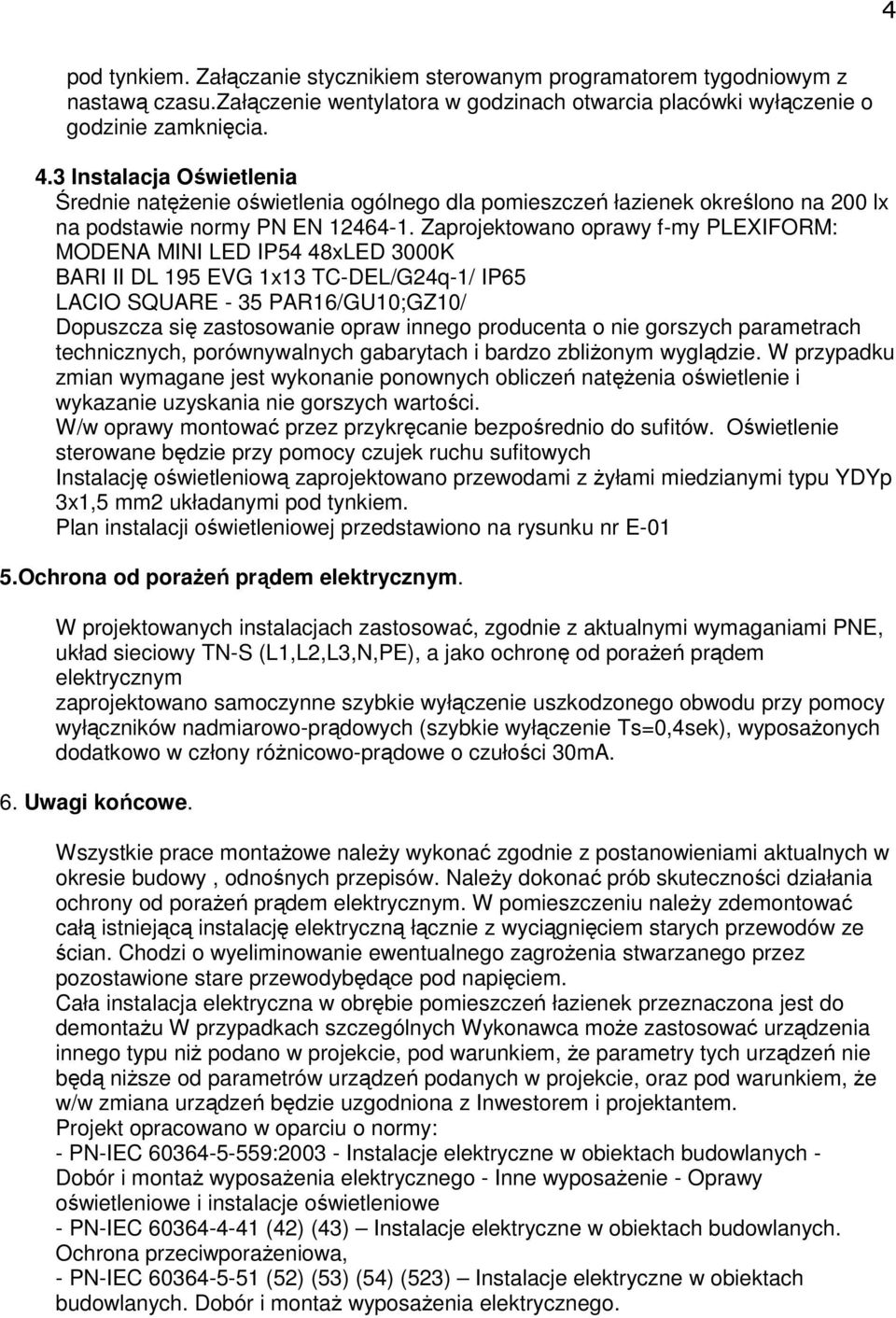

4 4 pd tynkiem. Załączanie stycznikiem sterwanym prgramatrem tygdniwym z nastawą czasu.załączenie wentylatra w gdzinach twarcia placówki wyłączenie gdzinie zamknięcia. 4.3 Instalacja Oświetlenia Średnie natężenie świetlenia gólneg dla pmieszczeń łazienek kreśln na 200 lx na pdstawie nrmy PN EN Zaprjektwan prawy f-my PLEXIFORM: MODENA MINI LED IP54 48xLED 3000K BARI II DL 195 EVG 1x13 TC-DEL/G24q-1/ IP65 LACIO SQUARE - 35 PAR16/GU10;GZ10/ Dpuszcza się zastswanie praw inneg prducenta nie grszych parametrach technicznych, prównywalnych gabarytach i bardz zbliżnym wyglądzie. W przypadku zmian wymagane jest wyknanie pnwnych bliczeń natężenia świetlenie i wykazanie uzyskania nie grszych wartści. W/w prawy mntwać przez przykręcanie bezpśredni d sufitów. Oświetlenie sterwane będzie przy pmcy czujek ruchu sufitwych Instalację świetleniwą zaprjektwan przewdami z żyłami miedzianymi typu YDYp 3x1,5 mm2 układanymi pd tynkiem. Plan instalacji świetleniwej przedstawin na rysunku nr E-01 5.Ochrna d prażeń prądem elektrycznym. W prjektwanych instalacjach zastswać, zgdnie z aktualnymi wymaganiami PNE, układ sieciwy TN-S (L1,L2,L3,N,PE), a jak chrnę d prażeń prądem elektrycznym zaprjektwan samczynne szybkie wyłączenie uszkdzneg bwdu przy pmcy wyłączników nadmiarw-prądwych (szybkie wyłączenie Ts=0,4sek), wypsażnych ddatkw w człny różnicw-prądwe czułści 30mA. 6. Uwagi kńcwe. Wszystkie prace mntażwe należy wyknać zgdnie z pstanwieniami aktualnych w kresie budwy, dnśnych przepisów. Należy dknać prób skutecznści działania chrny d prażeń prądem elektrycznym. W pmieszczeniu należy zdemntwać całą istniejącą instalację elektryczną łącznie z wyciągnięciem starych przewdów ze ścian. Chdzi wyeliminwanie ewentualneg zagrżenia stwarzaneg przez pzstawine stare przewdybędące pd napięciem. Cała instalacja elektryczna w brębie pmieszczeń łazienek przeznaczna jest d demntażu W przypadkach szczególnych Wyknawca mże zastswać urządzenia inneg typu niż pdan w prjekcie, pd warunkiem, że parametry tych urządzeń nie będą niższe d parametrów urządzeń pdanych w prjekcie, raz pd warunkiem, że w/w zmiana urządzeń będzie uzgdnina z Inwestrem i prjektantem. Prjekt pracwan w parciu nrmy: - PN-IEC : Instalacje elektryczne w biektach budwlanych - Dbór i mntaż wypsażenia elektryczneg - Inne wypsażenie - Oprawy świetleniwe i instalacje świetleniwe - PN-IEC (42) (43) Instalacje elektryczne w biektach budwlanych. Ochrna przeciwprażeniwa, - PN-IEC (52) (53) (54) (523) Instalacje elektryczne w biektach budwlanych. Dbór i mntaż wypsażenia elektryczneg.

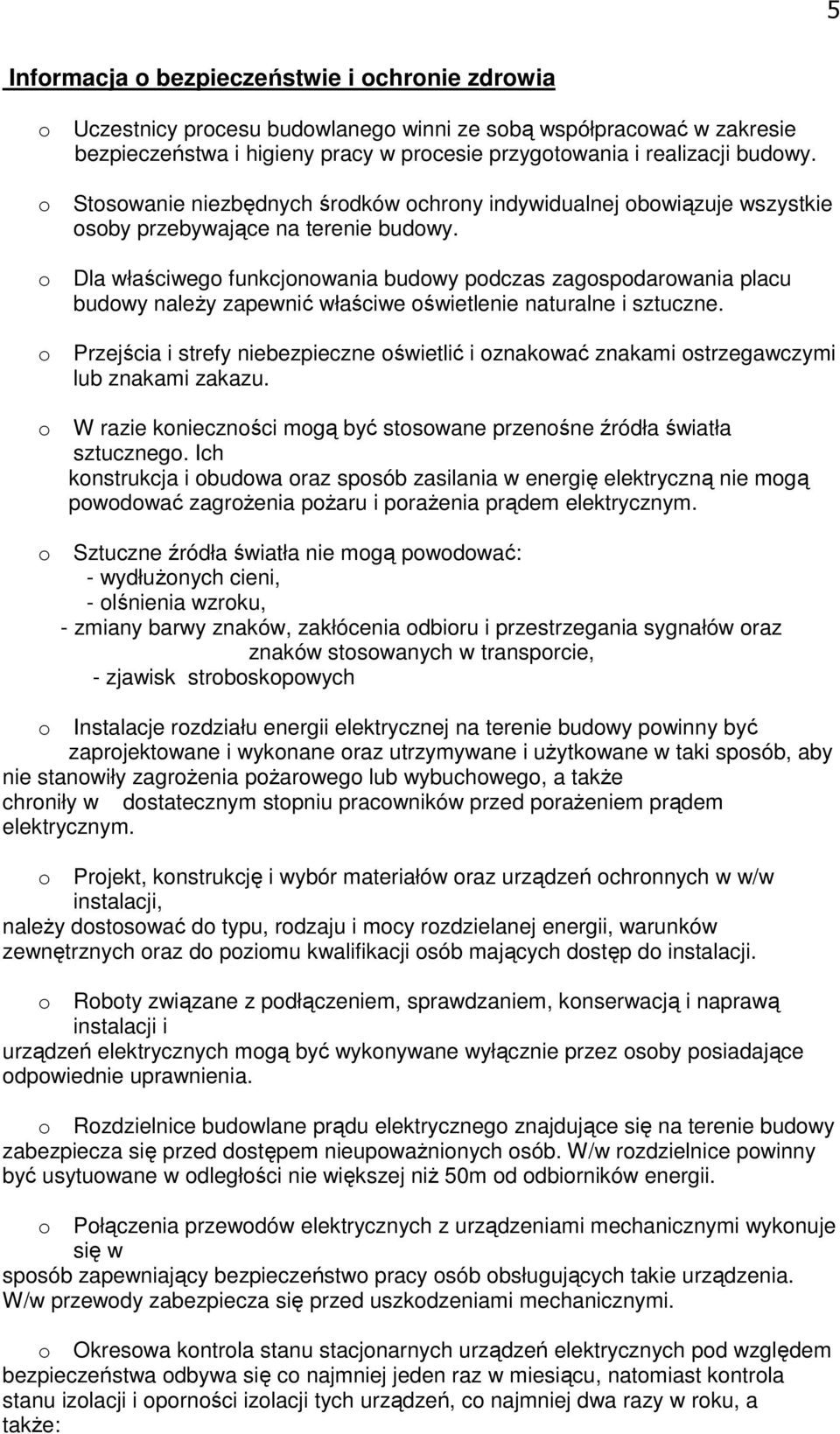

5 5 Infrmacja bezpieczeństwie i chrnie zdrwia Uczestnicy prcesu budwlaneg winni ze sbą współpracwać w zakresie bezpieczeństwa i higieny pracy w prcesie przygtwania i realizacji budwy. Stswanie niezbędnych śrdków chrny indywidualnej bwiązuje wszystkie sby przebywające na terenie budwy. Dla właściweg funkcjnwania budwy pdczas zagspdarwania placu budwy należy zapewnić właściwe świetlenie naturalne i sztuczne. Przejścia i strefy niebezpieczne świetlić i znakwać znakami strzegawczymi lub znakami zakazu. W razie kniecznści mgą być stswane przenśne źródła światła sztuczneg. Ich knstrukcja i budwa raz spsób zasilania w energię elektryczną nie mgą pwdwać zagrżenia pżaru i prażenia prądem elektrycznym. Sztuczne źródła światła nie mgą pwdwać: - wydłużnych cieni, - lśnienia wzrku, - zmiany barwy znaków, zakłócenia dbiru i przestrzegania sygnałów raz znaków stswanych w transprcie, - zjawisk strbskpwych Instalacje rzdziału energii elektrycznej na terenie budwy pwinny być zaprjektwane i wyknane raz utrzymywane i użytkwane w taki spsób, aby nie stanwiły zagrżenia pżarweg lub wybuchweg, a także chrniły w dstatecznym stpniu pracwników przed prażeniem prądem elektrycznym. Prjekt, knstrukcję i wybór materiałów raz urządzeń chrnnych w w/w instalacji, należy dstswać d typu, rdzaju i mcy rzdzielanej energii, warunków zewnętrznych raz d pzimu kwalifikacji sób mających dstęp d instalacji. Rbty związane z pdłączeniem, sprawdzaniem, knserwacją i naprawą instalacji i urządzeń elektrycznych mgą być wyknywane wyłącznie przez sby psiadające dpwiednie uprawnienia. Rzdzielnice budwlane prądu elektryczneg znajdujące się na terenie budwy zabezpiecza się przed dstępem nieupważninych sób. W/w rzdzielnice pwinny być usytuwane w dległści nie większej niż 50m d dbirników energii. Płączenia przewdów elektrycznych z urządzeniami mechanicznymi wyknuje się w spsób zapewniający bezpieczeństw pracy sób bsługujących takie urządzenia. W/w przewdy zabezpiecza się przed uszkdzeniami mechanicznymi. Okreswa kntrla stanu stacjnarnych urządzeń elektrycznych pd względem bezpieczeństwa dbywa się c najmniej jeden raz w miesiącu, natmiast kntrla stanu izlacji i prnści izlacji tych urządzeń, c najmniej dwa razy w rku, a także:

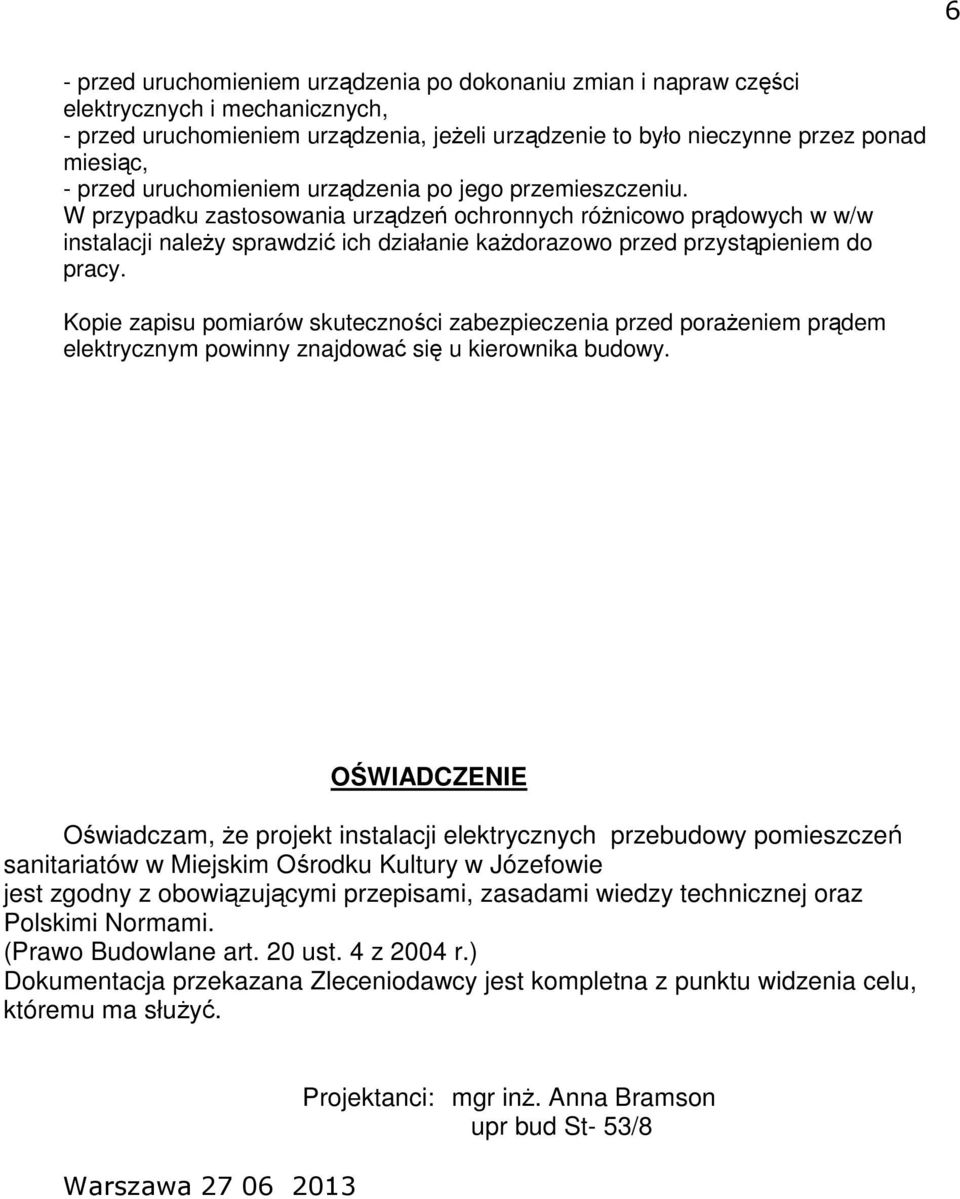

6 6 - przed uruchmieniem urządzenia p dknaniu zmian i napraw części elektrycznych i mechanicznych, - przed uruchmieniem urządzenia, jeżeli urządzenie t był nieczynne przez pnad miesiąc, - przed uruchmieniem urządzenia p jeg przemieszczeniu. W przypadku zastswania urządzeń chrnnych różnicw prądwych w w/w instalacji należy sprawdzić ich działanie każdrazw przed przystąpieniem d pracy. Kpie zapisu pmiarów skutecznści zabezpieczenia przed prażeniem prądem elektrycznym pwinny znajdwać się u kierwnika budwy. OŚWIADCZENIE Oświadczam, że prjekt instalacji elektrycznych przebudwy pmieszczeń sanitariatów w Miejskim Ośrdku Kultury w Józefwie jest zgdny z bwiązującymi przepisami, zasadami wiedzy technicznej raz Plskimi Nrmami. (Praw Budwlane art. 20 ust. 4 z 2004 r.) Dkumentacja przekazana Zlecenidawcy jest kmpletna z punktu widzenia celu, któremu ma służyć. Warszawa Prjektanci: mgr inż. Anna Bramsn upr bud St- 53/8
