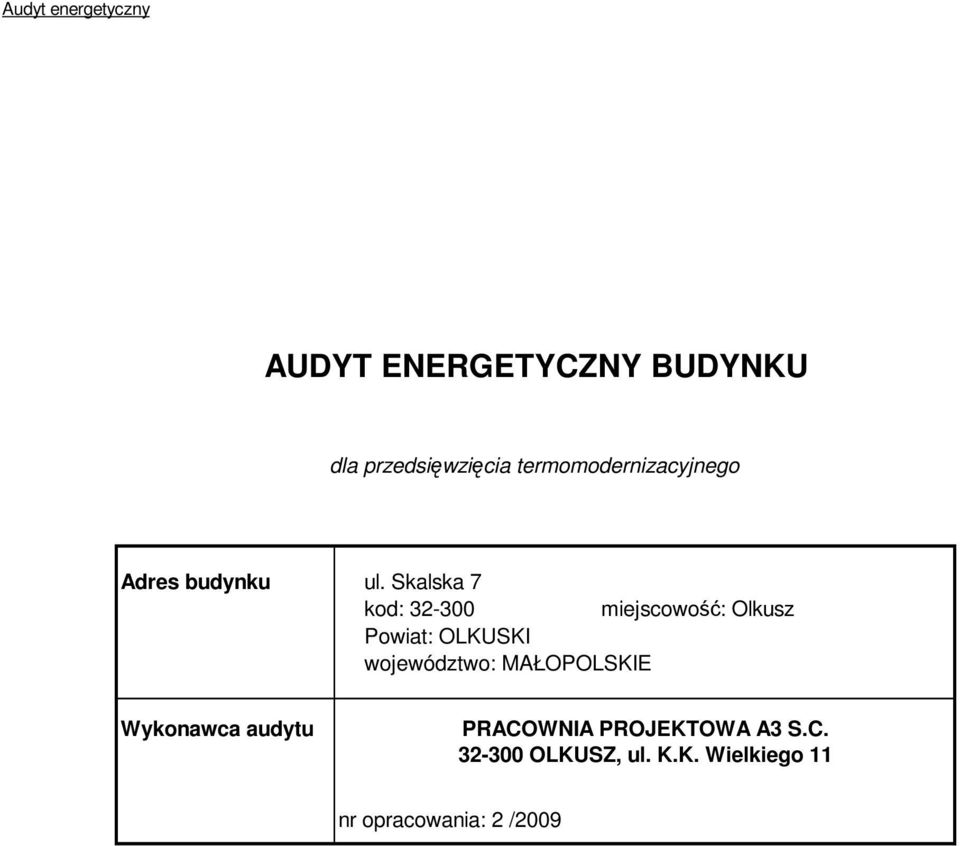

1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego Adres budynku ul. Skalska 7 kod: miejscowość: Olkusz Powiat: OLKUSKI województwo: MAŁOPOLSKIE Wykonawca audytu PRACOWNIA PROJEKTOWA A3 S.C OLKUSZ, ul. K.K. Wielkiego 11 nr opracowania: 2 /2009

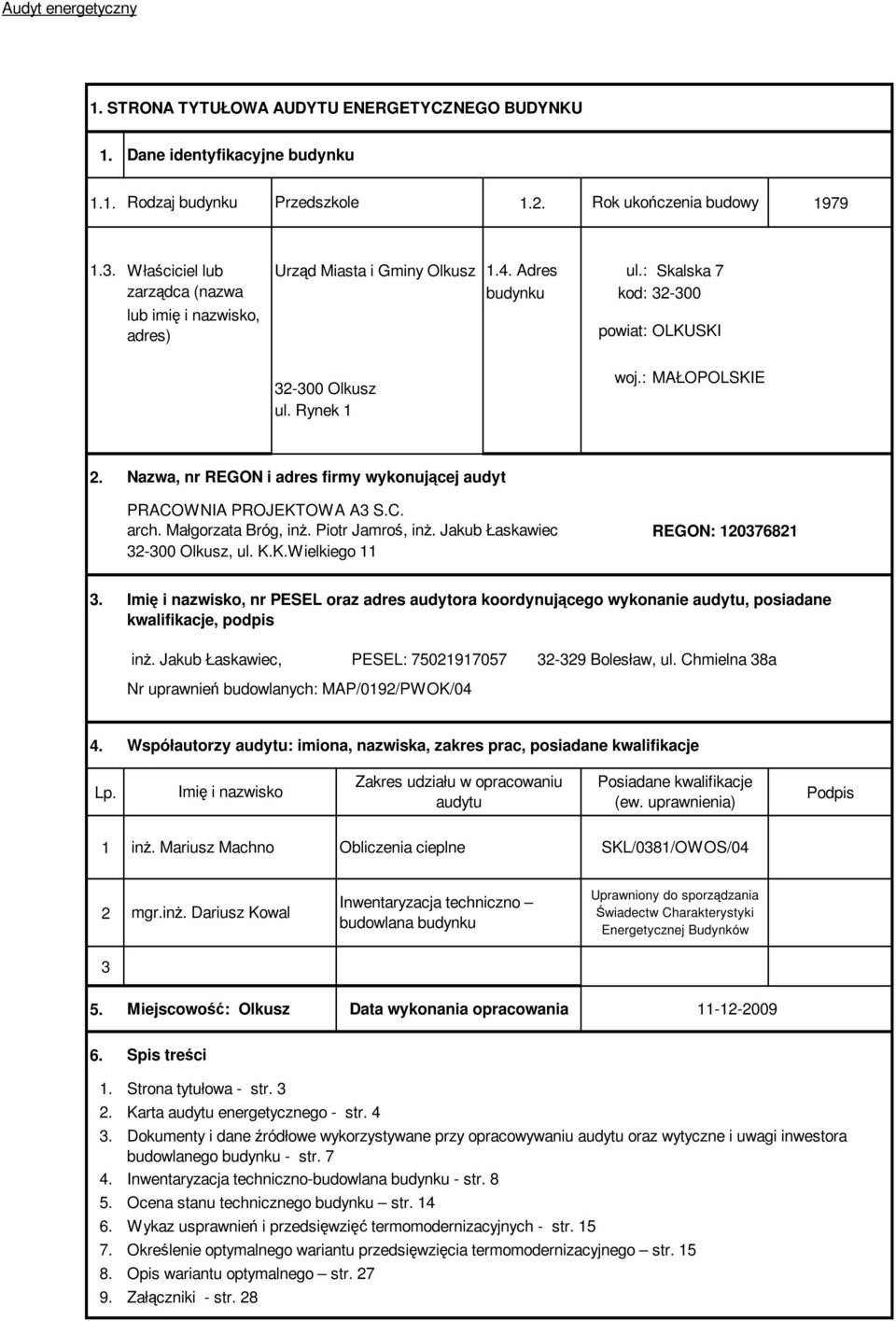

2 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane identyfikacyjne budynku 1.1. Rodzaj budynku Przedszkole 1.2. Rok ukończenia budowy Właściciel lub Urząd Miasta i Gminy Olkusz 1.4. Adres ul.: Skalska 7 zarządca (nazwa lub imię i nazwisko, budynku kod: adres) powiat: OLKUSKI Olkusz ul. Rynek 1 woj.: MAŁOPOLSKIE 2. Nazwa, nr REGON i adres firmy wykonującej audyt PRACOWNIA PROJEKTOWA A3 S.C. arch. Małgorzata Bróg, inŝ. Piotr Jamroś, inŝ. Jakub Łaskawiec Olkusz, ul. K.K.Wielkiego 11 REGON: Imię i nazwisko, nr PESEL oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis inŝ. Jakub Łaskawiec, PESEL: Bolesław, ul. Chmielna 38a Nr uprawnień budowlanych: MAP/0192/PWOK/04 4. Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (ew. uprawnienia) Podpis 1 inŝ. Mariusz Machno Obliczenia cieplne SKL/0381/OWOS/04 2 mgr.inŝ. Dariusz Kowal Inwentaryzacja techniczno budowlana budynku Uprawniony do sporządzania Świadectw Charakterystyki Energetycznej Budynków Miejscowość: Olkusz Data wykonania opracowania Spis treści Strona tytułowa - str. 3 Karta audytu energetycznego - str. 4 Dokumenty i dane źródłowe wykorzystywane przy opracowywaniu audytu oraz wytyczne i uwagi inwestora budowlanego budynku - str. 7 Inwentaryzacja techniczno-budowlana budynku - str. 8 Ocena stanu technicznego budynku str. 14 Wykaz usprawnień i przedsięwzięć termomodernizacyjnych - str. 15 Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego str. 15 Opis wariantu optymalnego str. 27 Załączniki - str. 28

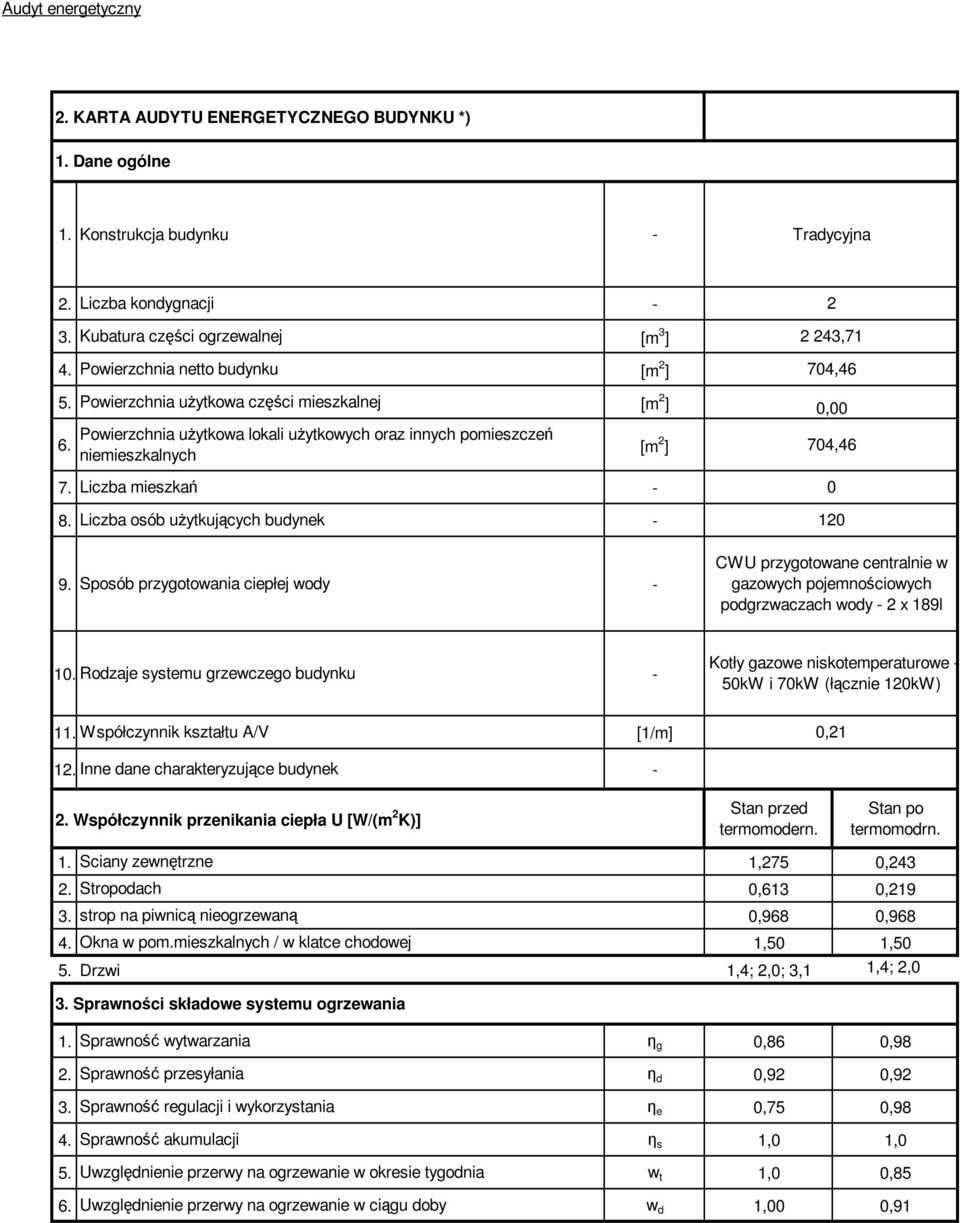

3 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU *) 1. Dane ogólne 1. Konstrukcja budynku - Tradycyjna 2. Liczba kondygnacji Kubatura części ogrzewalnej [m 3 ] 2 243,71 4. Powierzchnia netto budynku [m 2 ] 704,46 5. Powierzchnia uŝytkowa części mieszkalnej [m 2 ] 0,00 Powierzchnia uŝytkowa lokali uŝytkowych oraz innych pomieszczeń 6. niemieszkalnych [m 2 ] 704,46 7. Liczba mieszkań Liczba osób uŝytkujących budynek Sposób przygotowania ciepłej wody - CWU przygotowane centralnie w gazowych pojemnościowych podgrzwaczach wody - 2 x 189l 10. Rodzaje systemu grzewczego budynku - Kotły gazowe niskotemperaturowe - 50kW i 70kW (łącznie 120kW) 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek - 2. Współczynnik przenikania ciepła U [W/(m 2 K)] 1. Sciany zewnętrzne 1,275 0, Stropodach 0,613 0, strop na piwnicą nieogrzewaną 0,968 0, Okna w pom.mieszkalnych / w klatce chodowej 1,50 1,50 5. Drzwi 1,4; 2,0; 3,1 1,4; 2,0 3. Sprawności składowe systemu ogrzewania Stan przed termomodern. Stan po termomodrn. 1. Sprawność wytwarzania η g 0,86 0,98 2. Sprawność przesyłania η d 0,92 0,92 3. Sprawność regulacji i wykorzystania η e 0,75 0,98 4. Sprawność akumulacji η s 1,0 1,0 5. Uwzględnienie przerwy na ogrzewanie w okresie tygodnia w t 1,0 0,85 6. Uwzględnienie przerwy na ogrzewanie w ciągu doby w d 1,00 0,91

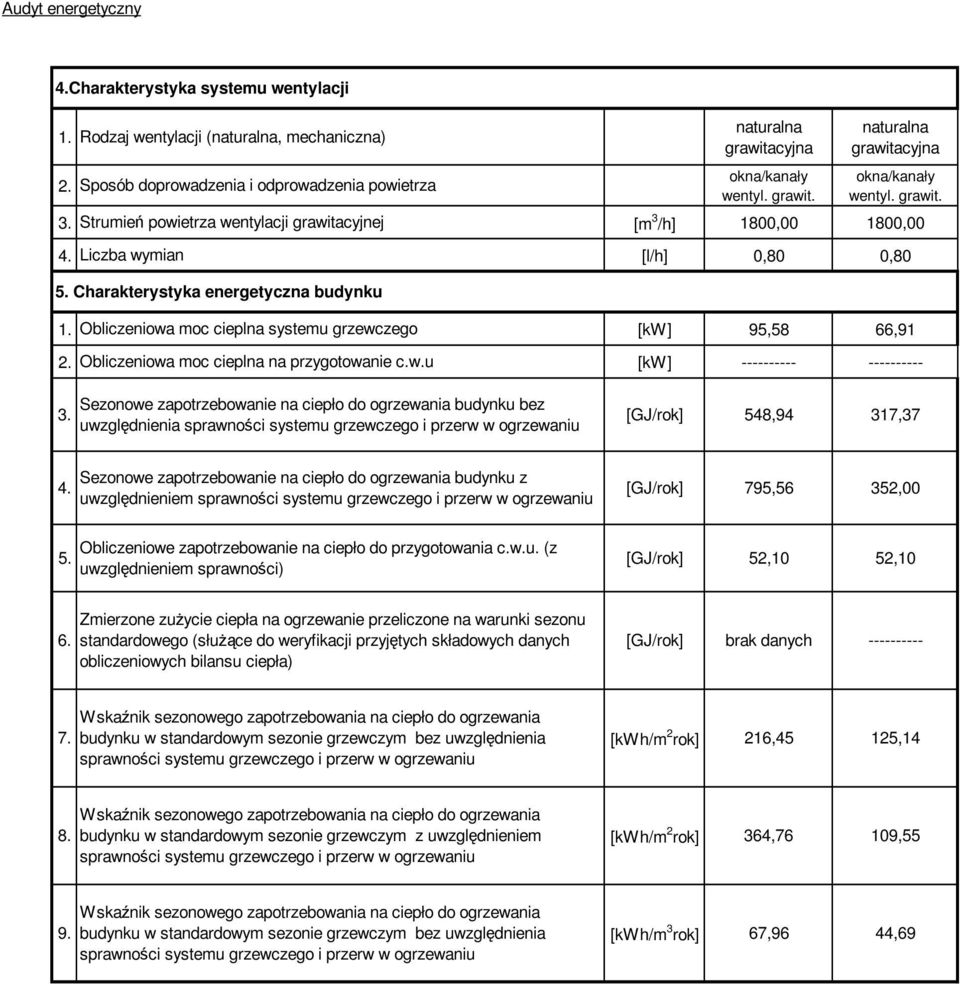

4 4.Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna) 2. Sposób doprowadzenia i odprowadzenia powietrza naturalna grawitacyjna okna/kanały wentyl. grawit. naturalna grawitacyjna okna/kanały wentyl. grawit. 3. Strumień powietrza wentylacji grawitacyjnej [m 3 /h] 1800, ,00 4. Liczba wymian [l/h] 0,80 0,80 5. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 95,58 66,91 2. Obliczeniowa moc cieplna na przygotowanie c.w.u [kw] Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [GJ/rok] 548,94 317,37 4. Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu [GJ/rok] 795,56 352,00 5. Obliczeniowe zapotrzebowanie na ciepło do przygotowania c.w.u. (z uwzględnieniem sprawności) [GJ/rok] 52,10 52,10 6. Zmierzone zuŝycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (słuŝące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] brak danych Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [kwh/m 2 rok] 216,45 125,14 8. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu [kwh/m 2 rok] 364,76 109,55 9. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [kwh/m 3 rok] 67,96 44,69

5 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Opłata za 1GJ energii na ogrzewanie **) [zł] 49,29 49,29 2. Opłata za 1MW mocy zamówionej na ogrzewanie na miesiąc ***) [zł] 0,00 0,00 3. Opłata za podgrzanie 1m 3 wody uŝytkowej [zł] nie występuje nie występuje 4. Opłata za 1MW mocy zamówionej na podgrzanie c.w.u na miesiąc ***) [zł] nie występuje nie występuje 5. Opłaty za ogrzanie 1m 2 powierzchni uŝytkowej miesięcznie [zł] nie występuje nie występuje 6. Inne - opłata abonamentowa [zł] nie występuje nie występuje 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomoderniacyjnego Planowana kwota kredytu [zł] Roczne zmniejszenie zapotrzebowania na energię [%] 66,24 Planowane koszty całkowite [zł] Roczna oszczędność kosztów energii [zł/rok] Premia termomodernizacyjna [zł] 47027, ,4 *) - dla budynku o mieszanej funkcji naleŝy podać wszystkie dane oddzielnie dla kaŝdej części budynku **) - opłata zmienna związana z dystrybucją i przesyłem jednostki energi ***) - stała opłata miesięczna związana z dystrybucją i przesyłem energii

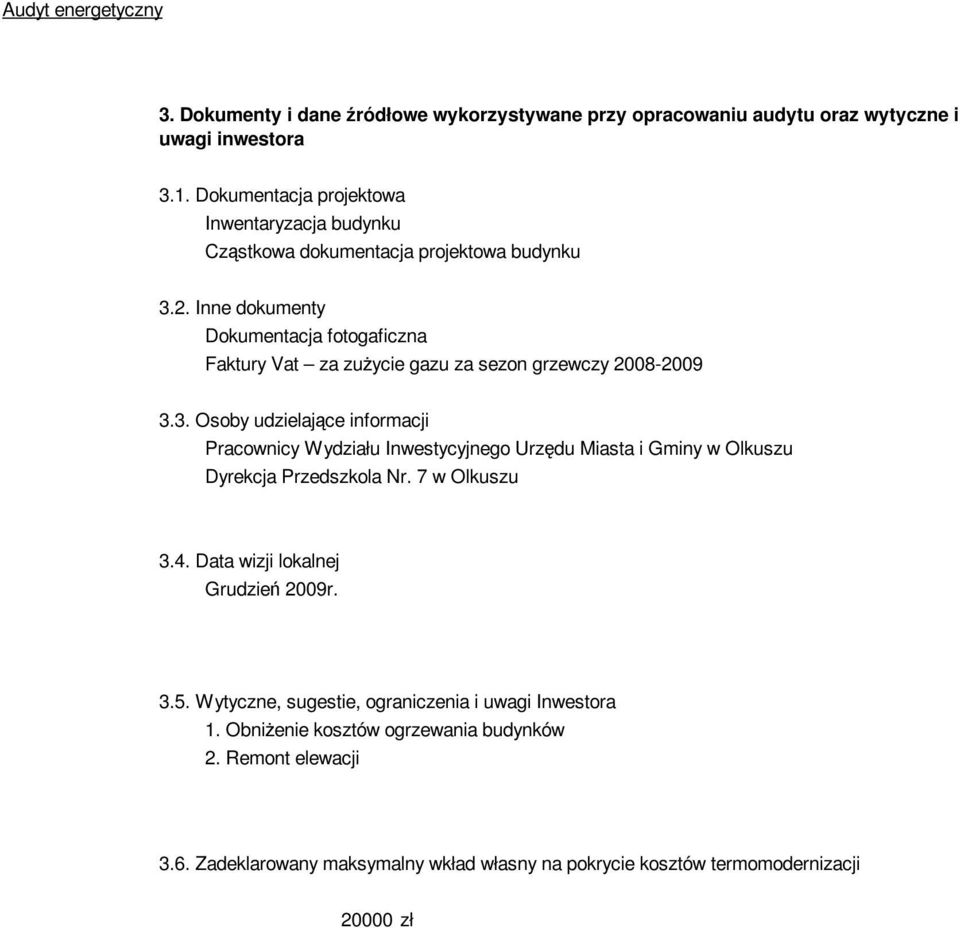

6 3. Dokumenty i dane źródłowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa Inwentaryzacja budynku Cząstkowa dokumentacja projektowa budynku 3.2. Inne dokumenty Dokumentacja fotogaficzna Faktury Vat za zuŝycie gazu za sezon grzewczy Osoby udzielające informacji Pracownicy Wydziału Inwestycyjnego Urzędu Miasta i Gminy w Olkuszu Dyrekcja Przedszkola Nr. 7 w Olkuszu 3.4. Data wizji lokalnej Grudzień 2009r Wytyczne, sugestie, ograniczenia i uwagi Inwestora 1. ObniŜenie kosztów ogrzewania budynków 2. Remont elewacji 3.6. Zadeklarowany maksymalny wkład własny na pokrycie kosztów termomodernizacji zł

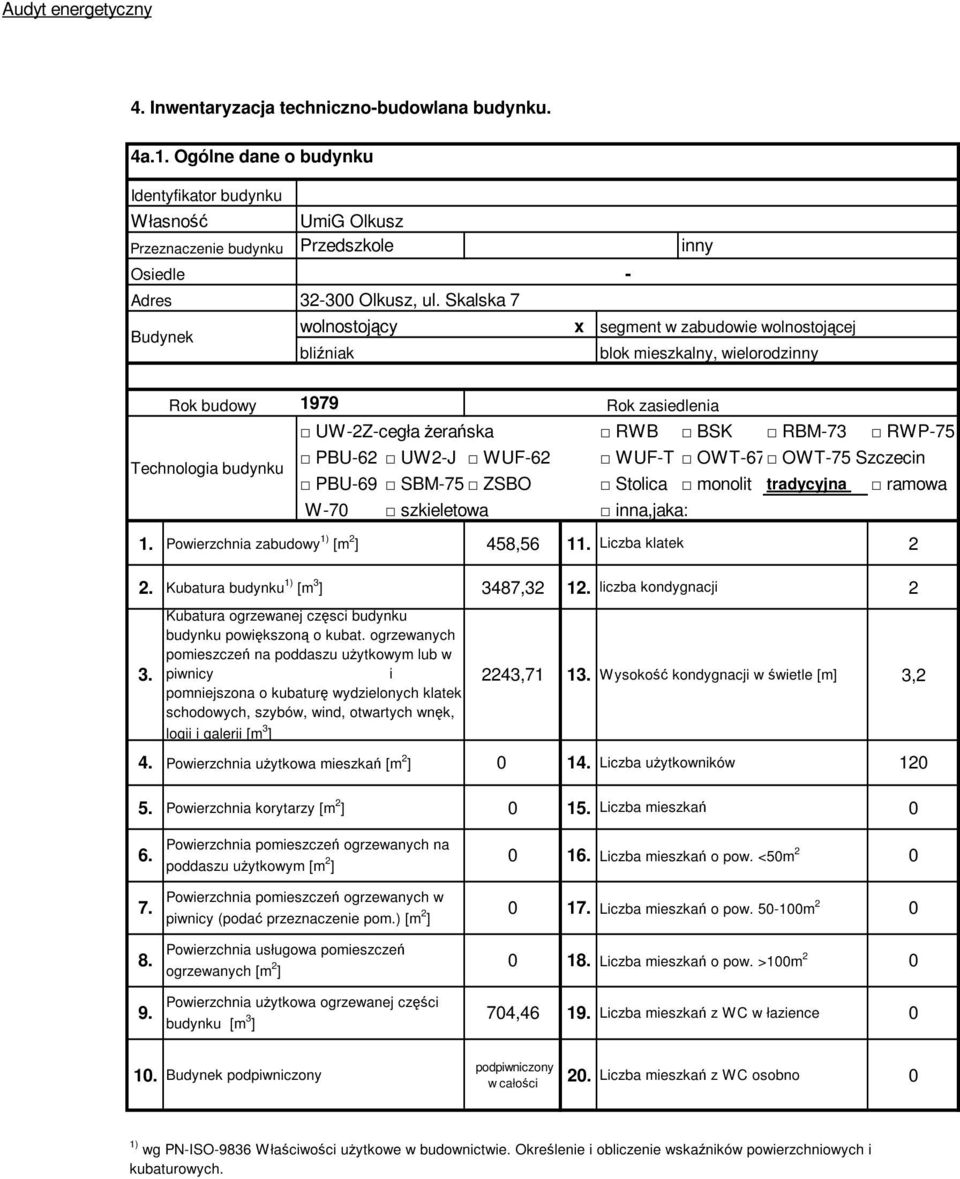

7 4. Inwentaryzacja techniczno-budowlana budynku. 4a.1. Ogólne dane o budynku Identyfikator budynku Własność UmiG Olkusz Przeznaczenie budynku Przedszkole inny Osiedle - Adres Olkusz, ul. Skalska 7 Budynek wolnostojący x segment w zabudowie wolnostojącej bliźniak blok mieszkalny, wielorodzinny PBU-62 UW2-J WUF-62 RWB BSK RBM-73 RWP-75 WUF-T OWT-67 OWT-75 Szczecin PBU-69 SBM-75 ZSBO Stolica monolit tradycyjna ramowa W-70 szkieletowa inna,jaka: 1. Powierzchnia zabudowy 1) [m 2 ] 458, Liczba klatek 2 2. Kubatura budynku 1) [m 3 ] 3487, liczba kondygnacji 2 3. Rok budowy 1979 Rok zasiedlenia Technologia budynku Kubatura ogrzewanej częsci budynku budynku powiększoną o kubat. ogrzewanych pomieszczeń na poddaszu uŝytkowym lub w piwnicy i pomniejszona o kubaturę wydzielonych klatek schodowych, szybów, wind, otwartych wnęk, logii i galerii [m 3 ] UW-2Z-cegła Ŝerańska 2243, Wysokość kondygnacji w świetle [m] 4. Powierzchnia uŝytkowa mieszkań [m 2 ] Liczba uŝytkowników 5. Powierzchnia korytarzy [m 2 ] Liczba mieszkań 0 3, Powierzchnia pomieszczeń ogrzewanych na poddaszu uŝytkowym [m 2 ] Powierzchnia pomieszczeń ogrzewanych w piwnicy (podać przeznaczenie pom.) [m 2 ] Powierzchnia usługowa pomieszczeń ogrzewanych [m 2 ] Powierzchnia uŝytkowa ogrzewanej części budynku [m 3 ] Liczba mieszkań o pow. <50m Liczba mieszkań o pow m Liczba mieszkań o pow. >100m , Liczba mieszkań z WC w łazience Budynek podpiwniczony podpiwniczony w całości 20. Liczba mieszkań z WC osobno 0 1) wg PN-ISO-9836 Właściwości uŝytkowe w budownictwie. Określenie i obliczenie wskaźników powierzchniowych i kubaturowych.

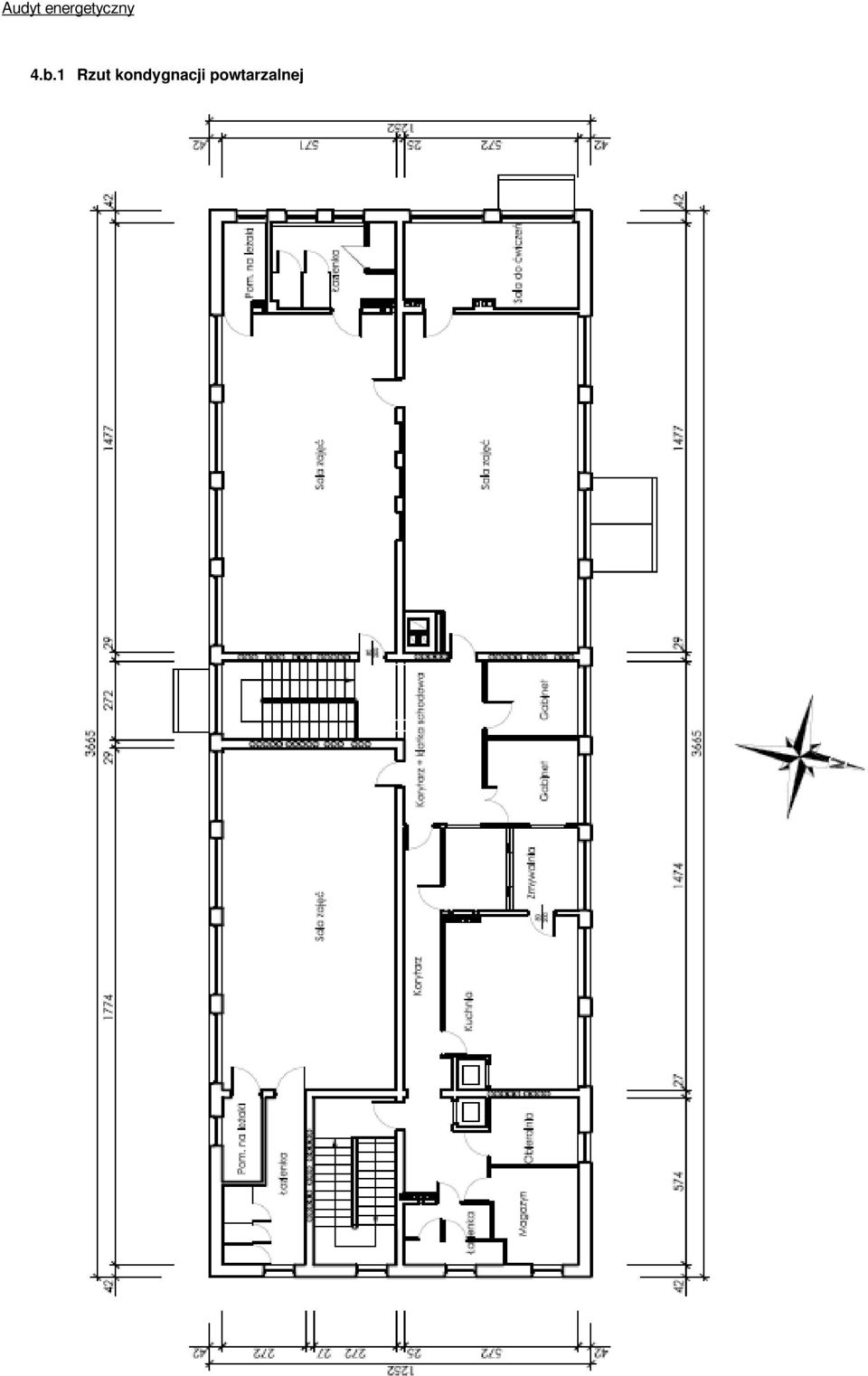

8 4.b.1 Rzut kondygnacji powtarzalnej

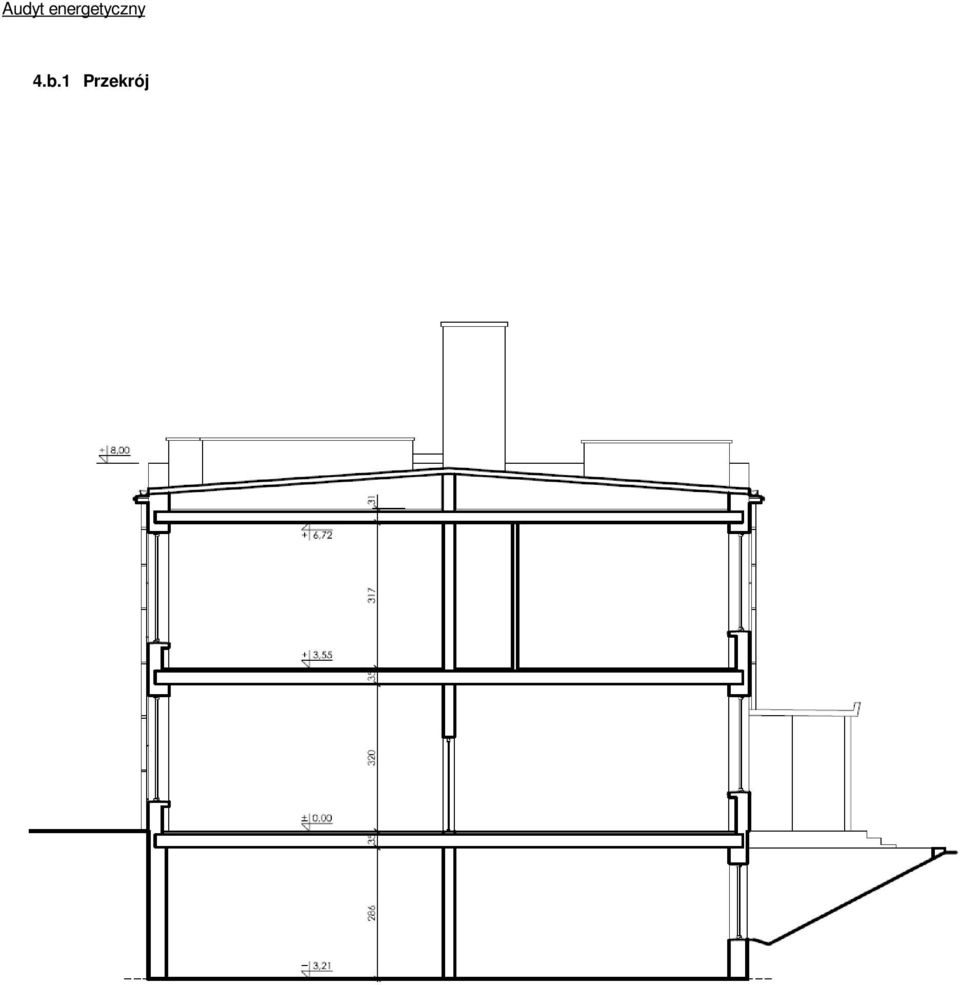

9 4.b.1 Przekrój

10 4.c. Opis techniczny podstawowych elementów budynku Opis konstrukcji: Budynek o 2-kondygnacjach, w całości podpiwniczony. Ściany zewnętrzne składają się z: prefabrykowanych słupów Ŝelbetowych ( 24 cm) docieplonych gazobetonem odmiany 05, o grubości 12 cm. Stropodach (dobrze wentylowany) wykonany jest z płyt kanałowych o gr. 24 cm ocieplonych wełną mineralną o gr. 6 cm. Częśc okien zostało wymienionych ( wsp. przenikania U = 1,5 W/m2K) Zestawienie danych dotyczących przegród budowlanych L.p. Opis PołoŜenie 1. Ściana zewnętrzna 2. Ściana zewnętrzna N E Pow. całk. Pow.do obl.strat U K Pow. okien U okna Pow. drzwi U drzwi [m 2 ] [m 2 ] [W/m 2 K] [m 2 ] [W/m 2 K] [m 2 ] [W/m 2 K] 211,14 174,49 1,275 83,34 1,50 84,11 71,59 1,275 13,20 1,50 3,60 2,0 3. Ściana zewnętrzna S 196,12 177,79 1,275 76,44 1,50 3,60 3,6 4. Ściana zewnętrzna W 79,53 73,27 1,275 15,12 1,50 7 Strop nad piwnicą 458,86 458,86 0,986 8 Strop między piętrami 458,86 1,775 9 Stropodach 458,86 458,86 0,663

11 4.d. Charakterystyka energetyczna obiektu L.p. Rodzaj danych Dane w stanie istniejącym 1. Szczytowa moc cieplna (zapotrzebowanie na moc cieplną dla c.o.) q moc [kw] 95,58 2. Zamówiona moc cieplna (łącznie dla c.o. i c.w.u.) q [kw] Sezonowe zapotrzebowanie na ciepło w 3. standardowym sezonie grzewczym bez uwzględnienia Q H [GJ] 548,94 sprawności systemu ogrzewania 4. Wskaźnik sezonowego zapotrzebowania ciepła E =Q H/V [kwh/m 3 a] 67,96 Sezonowe zapotrzebowanie na ciepło w 5. standardowym sezonie grzewczym z uwzględnieniem Q s [GJ] 795,56 sprawności systemu ogrzewania Taryfa opłat (z VAT) 6. opłata stała - miesięcznie opata zmienna zł/mw zł/gj 0,00 49,29 opłata abonamentowa - miesięcznie zł

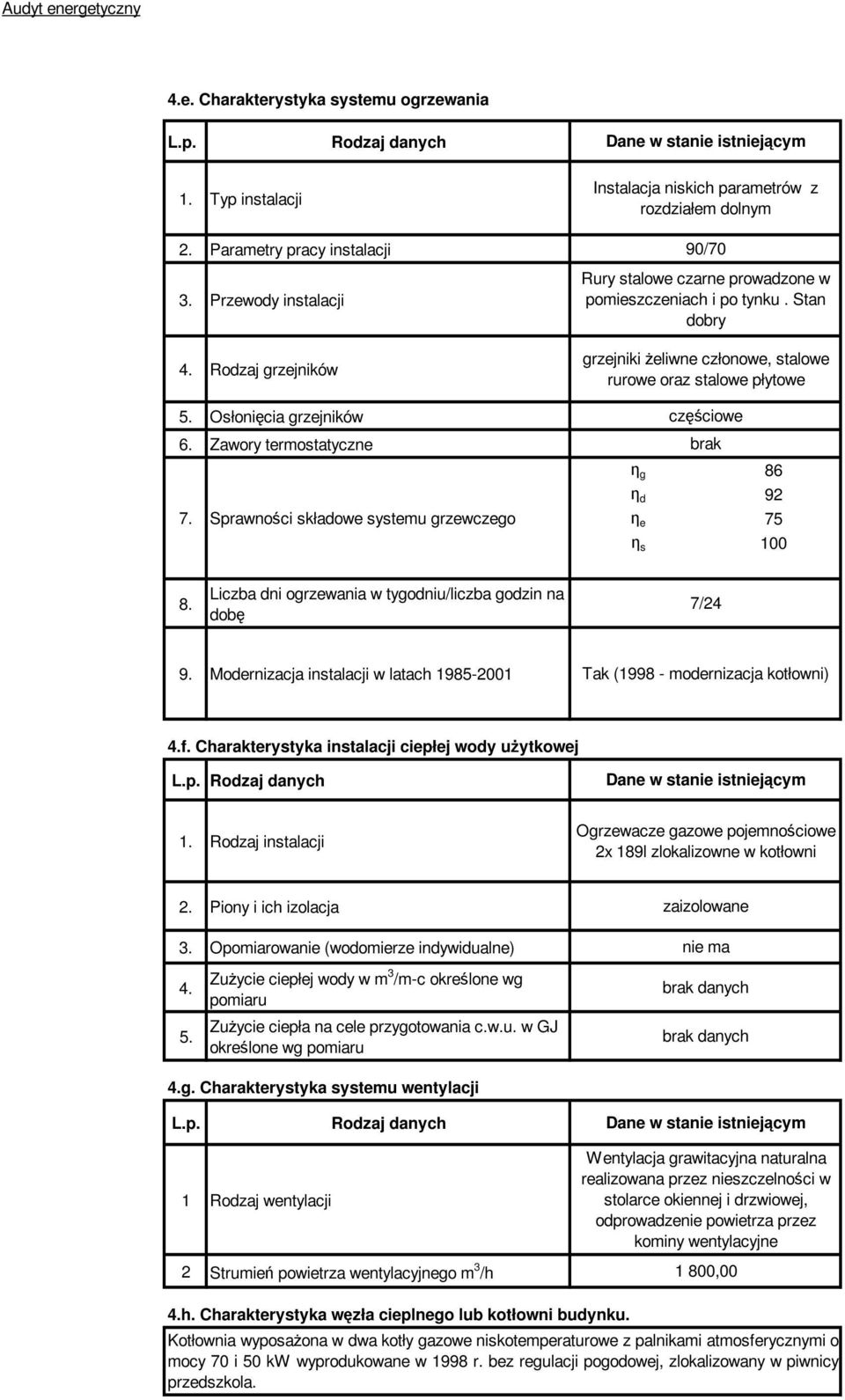

12 4.e. Charakterystyka systemu ogrzewania L.p. Rodzaj danych Dane w stanie istniejącym 1. Typ instalacji Instalacja niskich parametrów z rozdziałem dolnym 2. Parametry pracy instalacji 3. Przewody instalacji 4. Rodzaj grzejników 5. Osłonięcia grzejników 6. Zawory termostatyczne 7. Sprawności składowe systemu grzewczego 90/70 Rury stalowe czarne prowadzone w pomieszczeniach i po tynku. Stan dobry grzejniki Ŝeliwne członowe, stalowe rurowe oraz stalowe płytowe częściowe brak η g 86 η d 92 η e 75 η s Liczba dni ogrzewania w tygodniu/liczba godzin na dobę 7/24 9. Modernizacja instalacji w latach Tak ( modernizacja kotłowni) 4.f. Charakterystyka instalacji ciepłej wody uŝytkowej L.p. Rodzaj danych Dane w stanie istniejącym 1. Rodzaj instalacji Ogrzewacze gazowe pojemnościowe 2x 189l zlokalizowne w kotłowni 2. Piony i ich izolacja 3. Opomiarowanie (wodomierze indywidualne) zaizolowane nie ma ZuŜycie ciepłej wody w m 3 /m-c określone wg pomiaru ZuŜycie ciepła na cele przygotowania c.w.u. w GJ określone wg pomiaru brak danych brak danych 4.g. Charakterystyka systemu wentylacji L.p. Rodzaj danych Dane w stanie istniejącym 1 Rodzaj wentylacji 2 Strumień powietrza wentylacyjnego m 3 /h Wentylacja grawitacyjna naturalna realizowana przez nieszczelności w stolarce okiennej i drzwiowej, odprowadzenie powietrza przez kominy wentylacyjne 1 800,00 4.h. Charakterystyka węzła cieplnego lub kotłowni budynku. Kotłownia wyposaŝona w dwa kotły gazowe niskotemperaturowe z palnikami atmosferycznymi o mocy 70 i 50 kw wyprodukowane w 1998 r. bez regulacji pogodowej, zlokalizowany w piwnicy przedszkola.

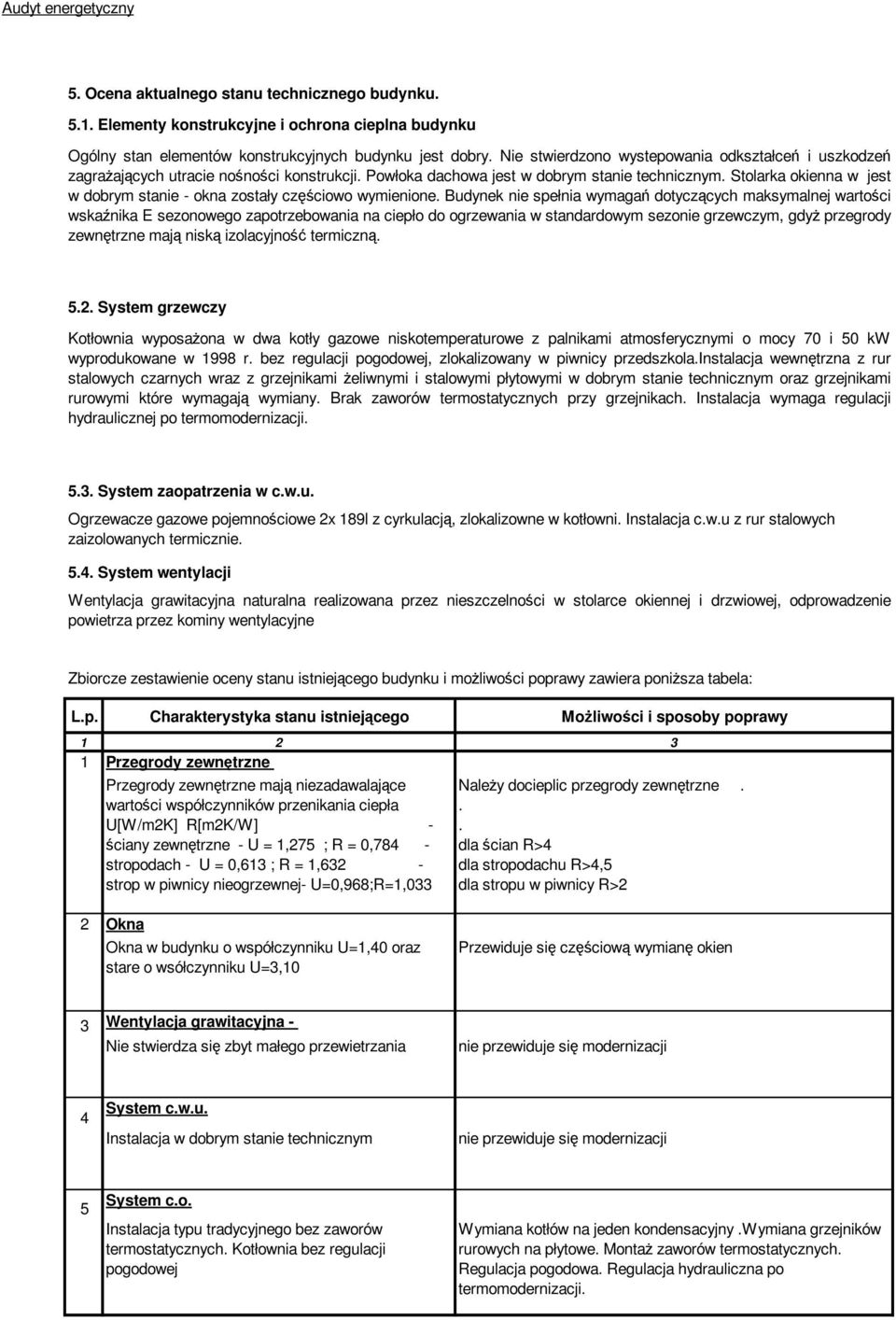

13 5. Ocena aktualnego stanu technicznego budynku Elementy konstrukcyjne i ochrona cieplna budynku Ogólny stan elementów konstrukcyjnych budynku jest dobry. Nie stwierdzono wystepowania odkształceń i uszkodzeń zagraŝających utracie nośności konstrukcji. Powłoka dachowa jest w dobrym stanie technicznym. Stolarka okienna w jest w dobrym stanie - okna zostały częściowo wymienione. Budynek nie spełnia wymagań dotyczących maksymalnej wartości wskaźnika E sezonowego zapotrzebowania na ciepło do ogrzewania w standardowym sezonie grzewczym, gdyŝ przegrody zewnętrzne mają niską izolacyjność termiczną System grzewczy Kotłownia wyposaŝona w dwa kotły gazowe niskotemperaturowe z palnikami atmosferycznymi o mocy 70 i 50 kw wyprodukowane w 1998 r. bez regulacji pogodowej, zlokalizowany w piwnicy przedszkola.instalacja wewnętrzna z rur stalowych czarnych wraz z grzejnikami Ŝeliwnymi i stalowymi płytowymi w dobrym stanie technicznym oraz grzejnikami rurowymi które wymagają wymiany. Brak zaworów termostatycznych przy grzejnikach. Instalacja wymaga regulacji hydraulicznej po termomodernizacji System zaopatrzenia w c.w.u. Ogrzewacze gazowe pojemnościowe 2x 189l z cyrkulacją, zlokalizowne w kotłowni. Instalacja c.w.u z rur stalowych zaizolowanych termicznie System wentylacji Wentylacja grawitacyjna naturalna realizowana przez nieszczelności w stolarce okiennej i drzwiowej, odprowadzenie powietrza przez kominy wentylacyjne Zbiorcze zestawienie oceny stanu istniejącego budynku i moŝliwości poprawy zawiera poniŝsza tabela: L.p. Charakterystyka stanu istniejącego MoŜliwości i sposoby poprawy Przegrody zewnętrzne Przegrody zewnętrzne mają niezadawalające wartości współczynników przenikania ciepła U[W/m2K] R[m2K/W] - ściany zewnętrzne - U = 1,275 ; R = 0,784 - stropodach - U = 0,613 ; R = 1,632 - strop w piwnicy nieogrzewnej- U=0,968;R=1,033 NaleŜy docieplic przegrody zewnętrzne... dla ścian R>4 dla stropodachu R>4,5 dla stropu w piwnicy R>2 2 Okna Okna w budynku o współczynniku U=1,40 oraz stare o wsółczynniku U=3,10 Przewiduje się częściową wymianę okien 3 Wentylacja grawitacyjna - Nie stwierdza się zbyt małego przewietrzania nie przewiduje się modernizacji 4 System c.w.u. Instalacja w dobrym stanie technicznym nie przewiduje się modernizacji 5 System c.o. Instalacja typu tradycyjnego bez zaworów termostatycznych. Kotłownia bez regulacji pogodowej Wymiana kotłów na jeden kondensacyjny.wymiana grzejników rurowych na płytowe. MontaŜ zaworów termostatycznych. Regulacja pogodowa. Regulacja hydrauliczna po termomodernizacji.

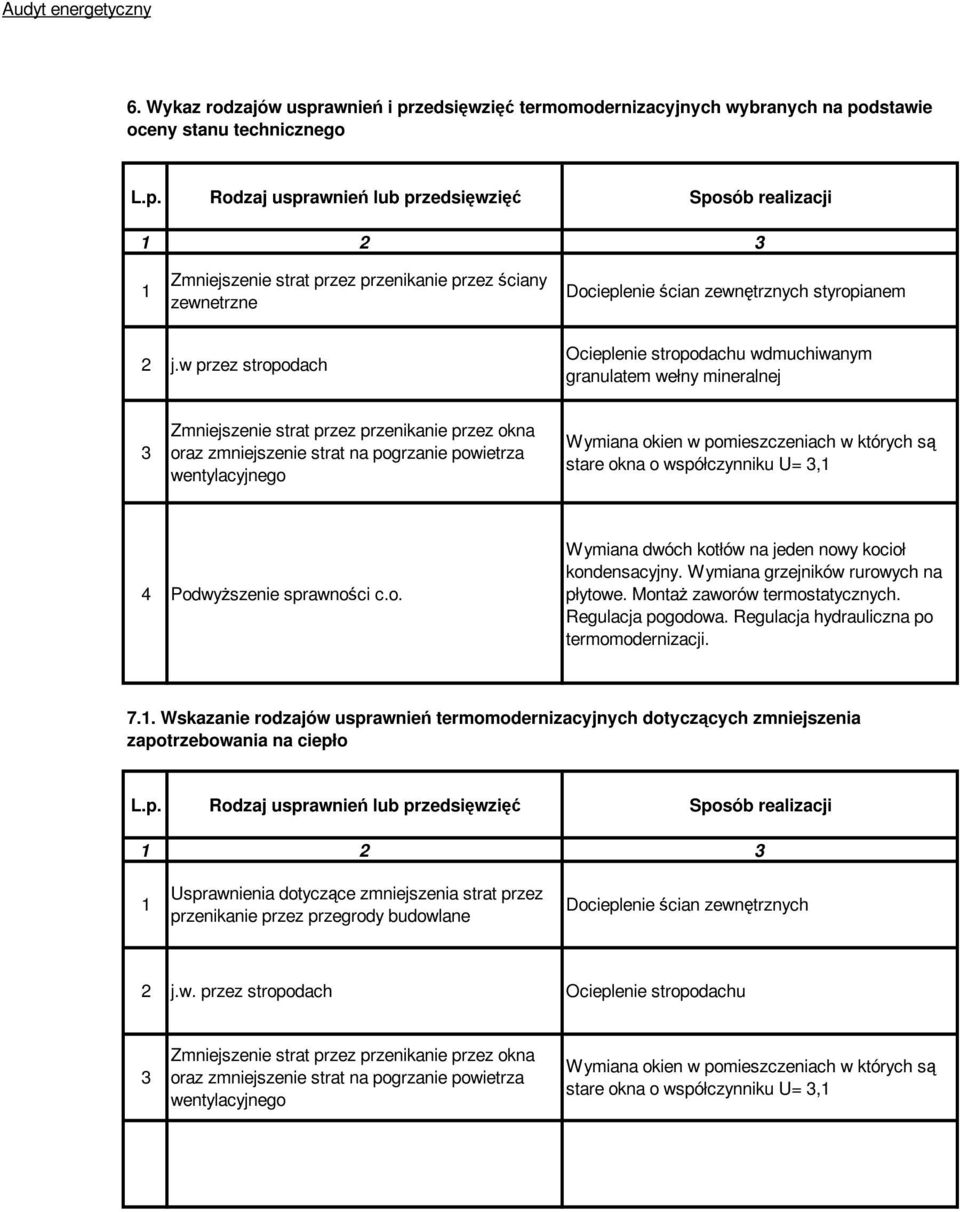

14 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego L.p. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Zmniejszenie strat przez przenikanie przez ściany zewnetrzne Docieplenie ścian zewnętrznych styropianem 2 j.w przez stropodach Ocieplenie stropodachu wdmuchiwanym granulatem wełny mineralnej 3 Zmniejszenie strat przez przenikanie przez okna oraz zmniejszenie strat na pogrzanie powietrza wentylacyjnego Wymiana okien w pomieszczeniach w których są stare okna o współczynniku U= 3,1 4 PodwyŜszenie sprawności c.o. Wymiana dwóch kotłów na jeden nowy kocioł kondensacyjny. Wymiana grzejników rurowych na płytowe. MontaŜ zaworów termostatycznych. Regulacja pogodowa. Regulacja hydrauliczna po termomodernizacji Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło L.p. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Usprawnienia dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane Docieplenie ścian zewnętrznych 2 j.w. przez stropodach Ocieplenie stropodachu 3 Zmniejszenie strat przez przenikanie przez okna oraz zmniejszenie strat na pogrzanie powietrza wentylacyjnego Wymiana okien w pomieszczeniach w których są stare okna o współczynniku U= 3,1

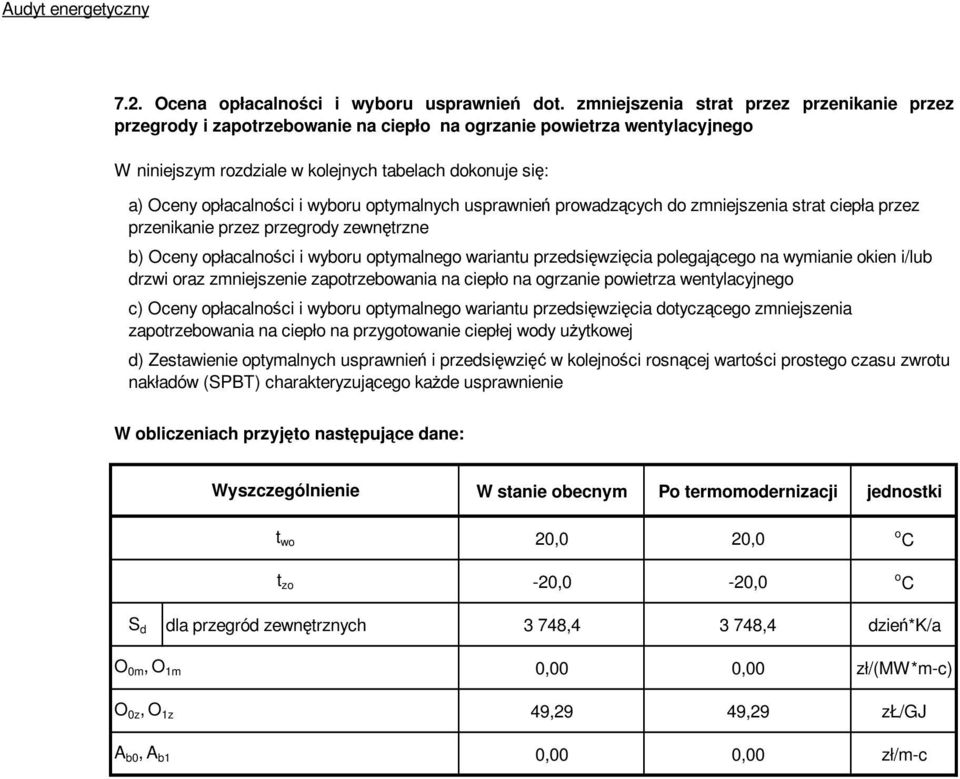

15 7.2. Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowanie na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne b) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia polegającego na wymianie okien i/lub drzwi oraz zmniejszenie zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego c) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia dotyczącego zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody uŝytkowej d) Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego kaŝde usprawnienie W obliczeniach przyjęto następujące dane: Wyszczególnienie W stanie obecnym Po termomodernizacji jednostki t wo t zo 20,0 20,0-20,0-20,0 o C o C S d dla przegród zewnętrznych 3 748, ,4 dzień*k/a O 0m, O 1m O 0z, O 1z A b0, A b1 0,00 0,00 zł/(mw*m-c) 49,29 49,29 zł/gj 0,00 0,00 zł/m-c

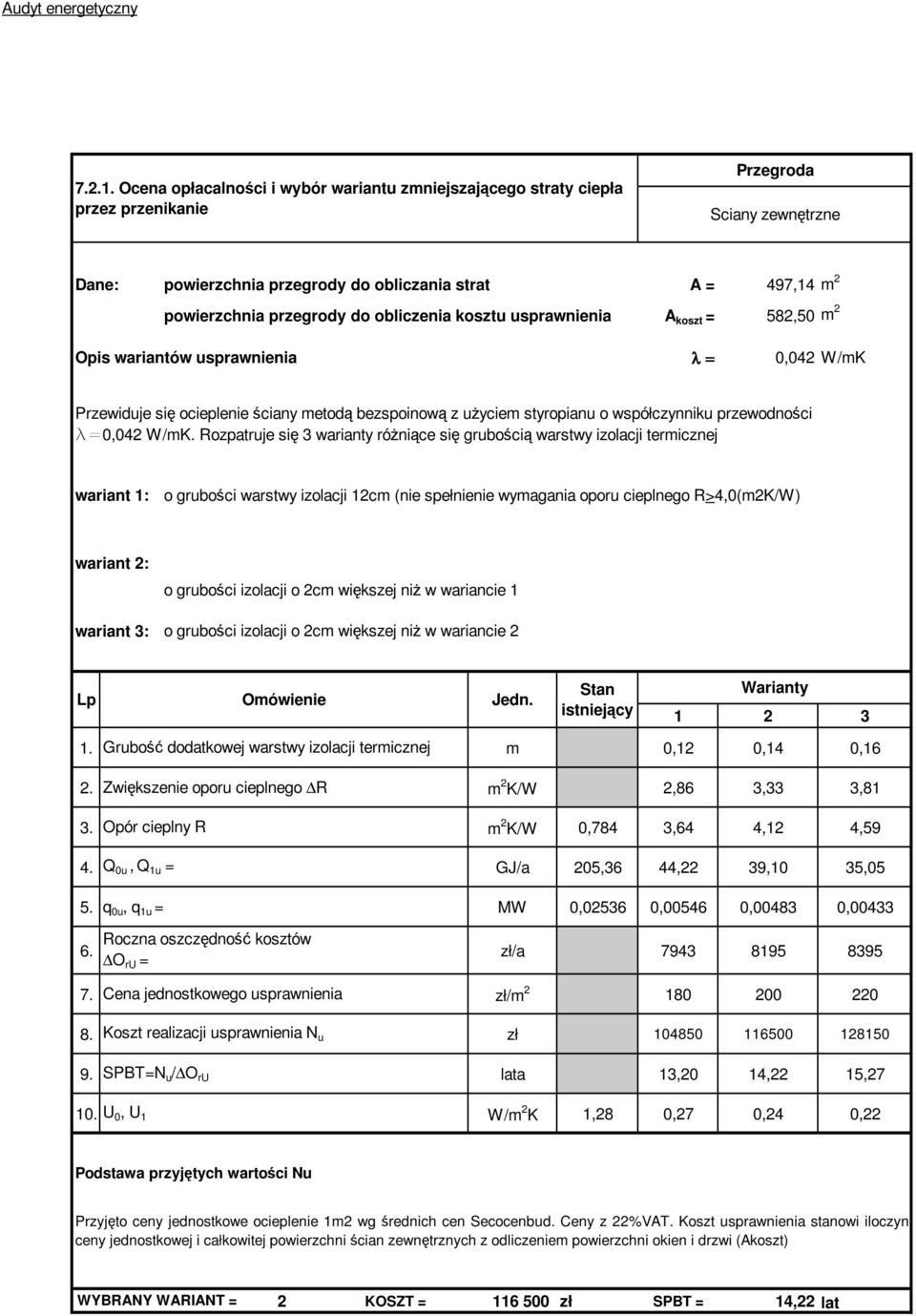

16 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Sciany zewnętrzne Dane: powierzchnia przegrody do obliczania strat A = 497,14 m 2 powierzchnia przegrody do obliczenia kosztu usprawnienia A koszt = 582,50 m 2 Opis wariantów usprawnienia λ = 0,042 W/mK Przewiduje się ocieplenie ściany metodą bezspoinową z uŝyciem styropianu o współczynniku przewodności l=0,042 W/mK. Rozpatruje się 3 warianty róŝniące się grubością warstwy izolacji termicznej wariant 1: o grubości warstwy izolacji 12cm (nie spełnienie wymagania oporu cieplnego R>4,0(m2K/W) wariant 2: wariant 3: o grubości izolacji o 2cm większej niŝ w wariancie 1 o grubości izolacji o 2cm większej niŝ w wariancie 2 Lp Omówienie Jedn. Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej m 0,12 0,14 0,16 2. Zwiększenie oporu cieplnego R m 2 K/W 2,86 3,33 3,81 3. Opór cieplny R m 2 K/W 0,784 3,64 4,12 4,59 4. Q 0u, Q 1u = GJ/a 205,36 44,22 39,10 35,05 5. q 0u, q 1u = MW 0, , , ,00433 Roczna oszczędność kosztów 6. zł/a O ru = 7. Cena jednostkowego usprawnienia zł/m Koszt realizacji usprawnienia N u zł SPBT=N u / O ru lata 13,20 14,22 15, U W/m 2 0, U 1 K 1,28 0,27 0,24 0,22 Podstawa przyjętych wartości Nu Przyjęto ceny jednostkowe ocieplenie 1m2 wg średnich cen Secocenbud. Ceny z 22%VAT. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (Akoszt) WYBRANY WARIANT = 2 KOSZT = zł SPBT = 14,22 lat

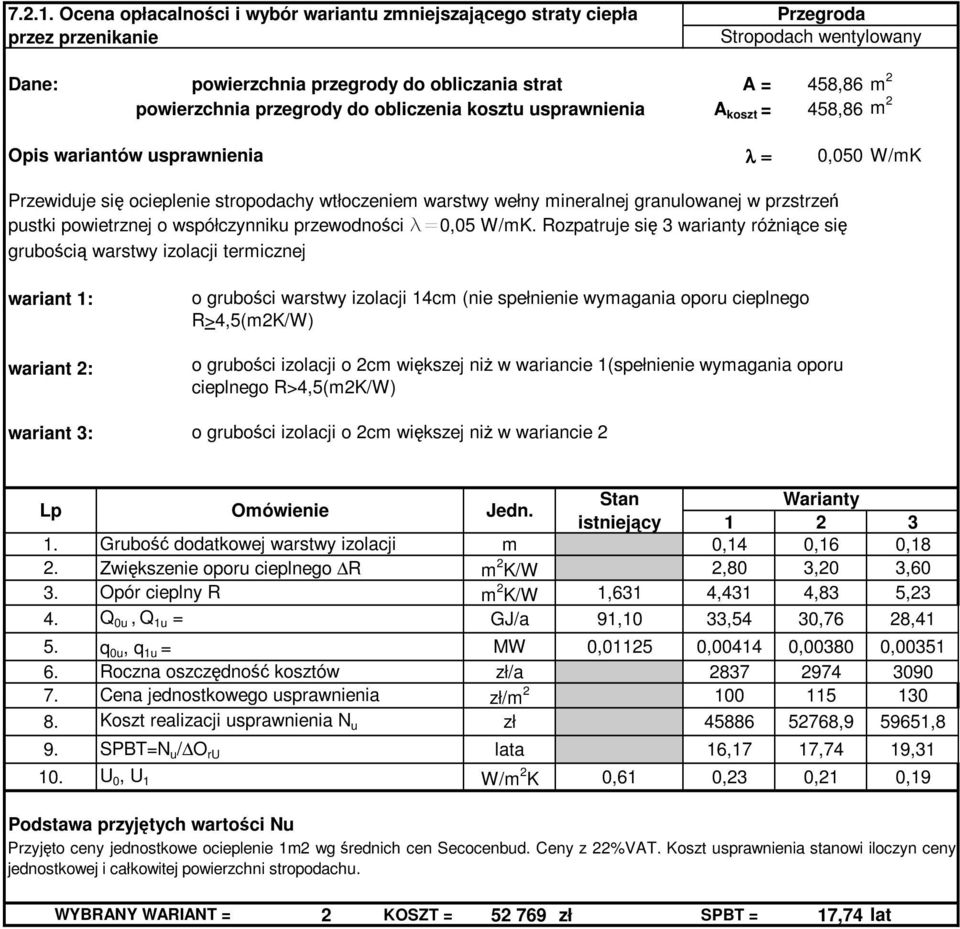

17 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Stropodach wentylowany Dane: powierzchnia przegrody do obliczania strat A = 458,86 m 2 powierzchnia przegrody do obliczenia kosztu usprawnienia A koszt = 458,86 m 2 Opis wariantów usprawnienia λ = 0,050 W/mK Przewiduje się ocieplenie stropodachy wtłoczeniem warstwy wełny mineralnej granulowanej w przstrzeń pustki powietrznej o współczynniku przewodności l=0,05 W/mK. Rozpatruje się 3 warianty róŝniące się grubością warstwy izolacji termicznej wariant 1: wariant 2: wariant 3: o grubości warstwy izolacji 14cm (nie spełnienie wymagania oporu cieplnego R>4,5(m2K/W) o grubości izolacji o 2cm większej niŝ w wariancie 1(spełnienie wymagania oporu cieplnego R>4,5(m2K/W) o grubości izolacji o 2cm większej niŝ w wariancie 2 Lp Omówienie Jedn. Stan Warianty istniejący Grubość dodatkowej warstwy izolacji m 0,14 0,16 0,18 2. Zwiększenie oporu cieplnego R m 2 K/W 2,80 3,20 3,60 3. Opór cieplny R m 2 K/W 1,631 4,431 4,83 5,23 4. Q 0u, Q 1u = GJ/a 91,10 33,54 30,76 28,41 5. q 0u, q 1u = MW 0, , , , Roczna oszczędność kosztów zł/a Cena jednostkowego usprawnienia zł/m Koszt realizacji usprawnienia N u zł , ,8 9. SPBT=N u / O ru lata 16,17 17,74 19, U 0, U 1 W/m 2 K 0,61 0,23 0,21 0,19 Podstawa przyjętych wartości Nu Przyjęto ceny jednostkowe ocieplenie 1m2 wg średnich cen Secocenbud. Ceny z 22%VAT. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni stropodachu. WYBRANY WARIANT = 2 KOSZT = zł SPBT = 17,74 lat
