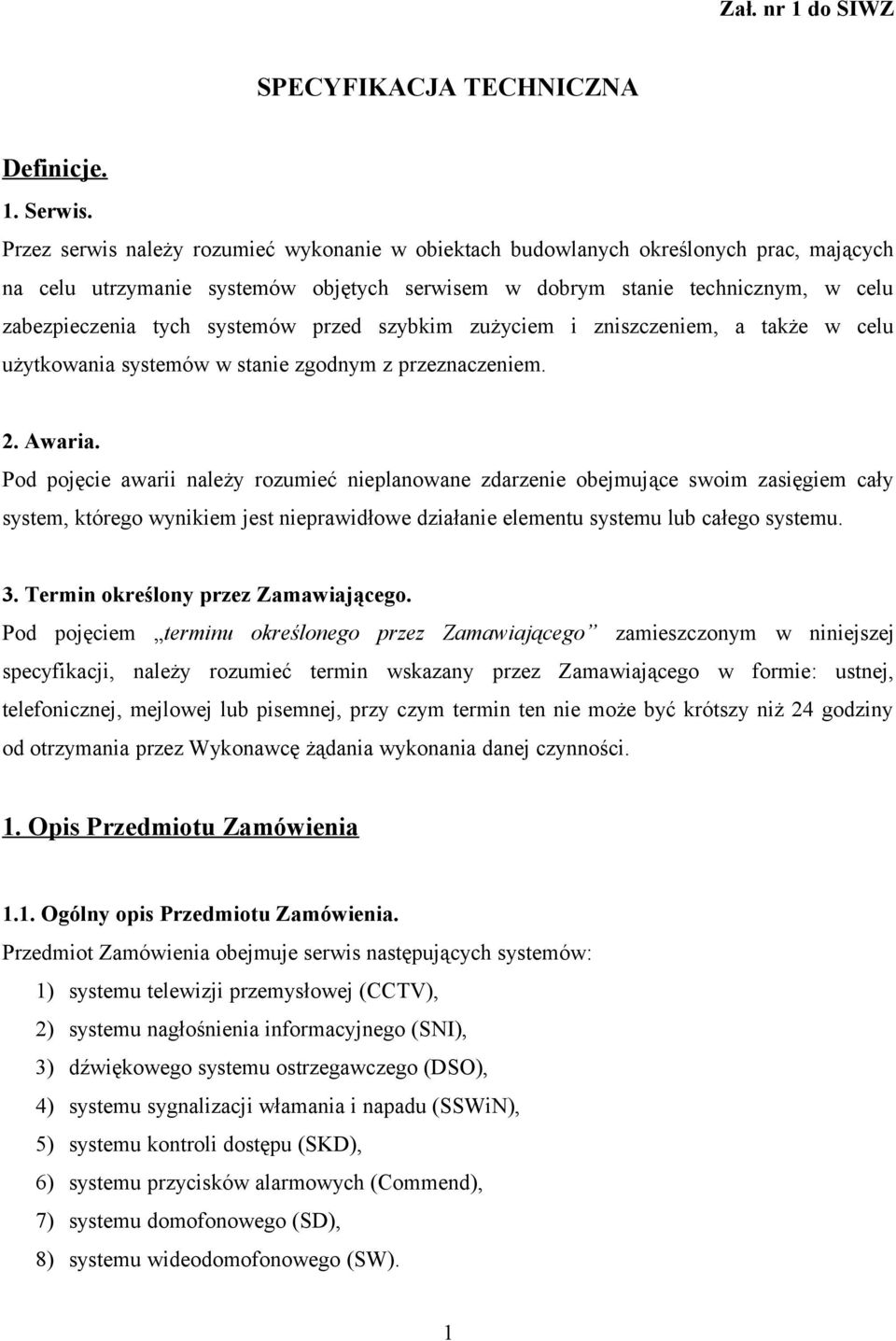

1 Zał. nr 1 do SIWZ SPECYFIKACJA TECHNICZNA Definicje. 1. Serwis. Przez serwis należy rozumieć wykonanie w obiektach budowlanych określonych prac, mających na celu utrzymanie systemów objętych serwisem w dobrym stanie technicznym, w celu zabezpieczenia tych systemów przed szybkim zużyciem i zniszczeniem, a także w celu użytkowania systemów w stanie zgodnym z przeznaczeniem. 2. Awaria. Pod pojęcie awarii należy rozumieć nieplanowane zdarzenie obejmujące swoim zasięgiem cały system, którego wynikiem jest nieprawidłowe działanie elementu systemu lub całego systemu. 3. Termin określony przez Zamawiającego. Pod pojęciem terminu określonego przez Zamawiającego zamieszczonym w niniejszej specyfikacji, należy rozumieć termin wskazany przez Zamawiającego w formie: ustnej, telefonicznej, mejlowej lub pisemnej, przy czym termin ten nie może być krótszy niż 24 godziny od otrzymania przez Wykonawcę żądania wykonania danej czynności. 1. Opis Przedmiotu Zamówienia 1.1. Ogólny opis Przedmiotu Zamówienia. Przedmiot Zamówienia obejmuje serwis następujących systemów: 1) systemu telewizji przemysłowej (CCTV), 2) systemu nagłośnienia informacyjnego (SNI), 3) dźwiękowego systemu ostrzegawczego (DSO), 4) systemu sygnalizacji włamania i napadu (SSWiN), 5) systemu kontroli dostępu (SKD), 6) systemu przycisków alarmowych (Commend), 7) systemu domofonowego (SD), 8) systemu wideodomofonowego (SW). 1

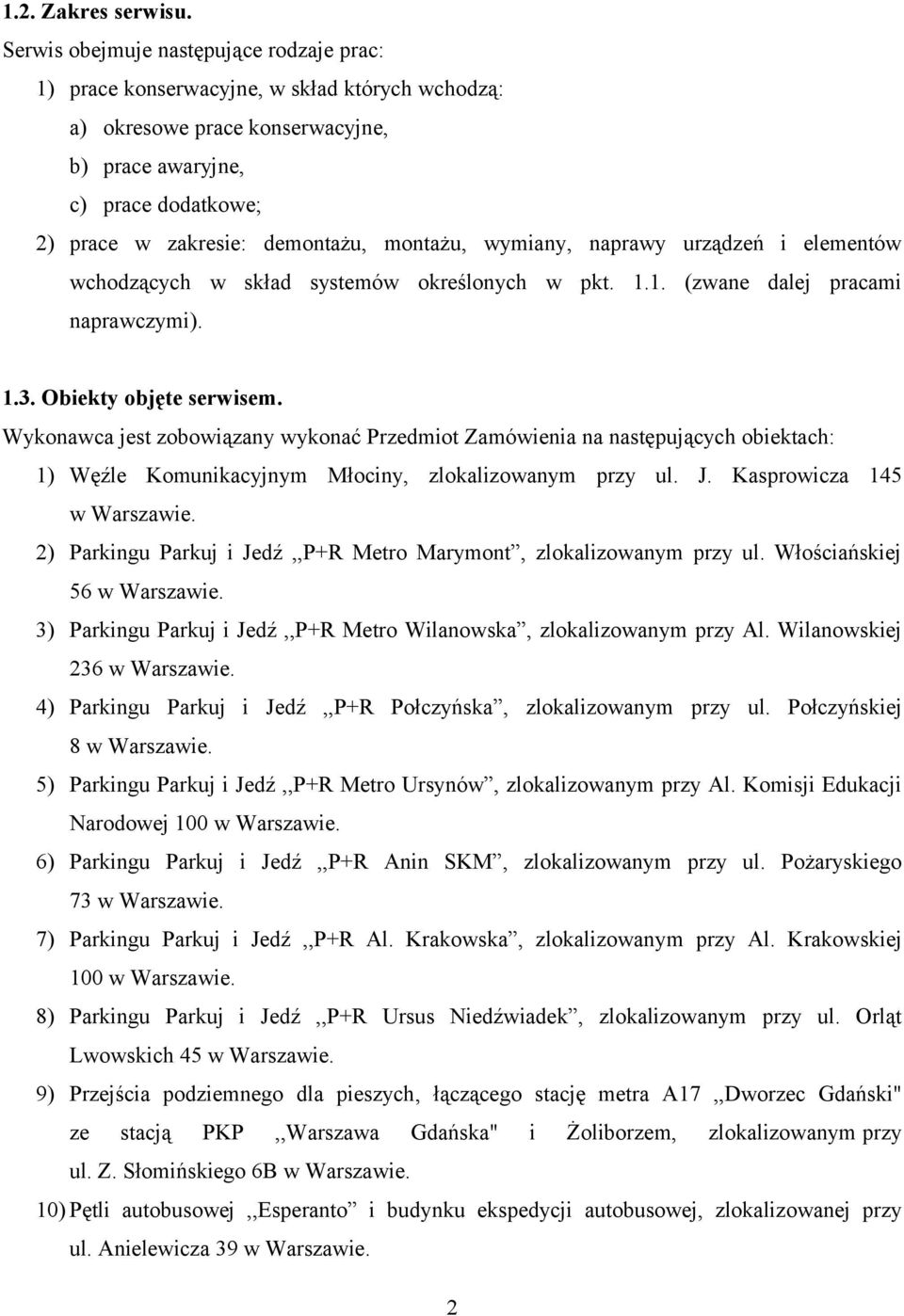

2 1.2. Zakres serwisu. Serwis obejmuje następujące rodzaje prac: 1) prace konserwacyjne, w skład których wchodzą: a) okresowe prace konserwacyjne, b) prace awaryjne, c) prace dodatkowe; 2) prace w zakresie: demontażu, montażu, wymiany, naprawy urządzeń i elementów wchodzących w skład systemów określonych w pkt (zwane dalej pracami naprawczymi) Obiekty objęte serwisem. Wykonawca jest zobowiązany wykonać Przedmiot Zamówienia na następujących obiektach: 1) Węźle Komunikacyjnym Młociny, zlokalizowanym przy ul. J. Kasprowicza 145 w Warszawie. 2) Parkingu Parkuj i Jedź,,P+R Metro Marymont, zlokalizowanym przy ul. Włościańskiej 56 w Warszawie. 3) Parkingu Parkuj i Jedź,,P+R Metro Wilanowska, zlokalizowanym przy Al. Wilanowskiej 236 w Warszawie. 4) Parkingu Parkuj i Jedź,,P+R Połczyńska, zlokalizowanym przy ul. Połczyńskiej 8 w Warszawie. 5) Parkingu Parkuj i Jedź,,P+R Metro Ursynów, zlokalizowanym przy Al. Komisji Edukacji Narodowej 100 w Warszawie. 6) Parkingu Parkuj i Jedź,,P+R Anin SKM, zlokalizowanym przy ul. Pożaryskiego 73 w Warszawie. 7) Parkingu Parkuj i Jedź,,P+R Al. Krakowska, zlokalizowanym przy Al. Krakowskiej 100 w Warszawie. 8) Parkingu Parkuj i Jedź,,P+R Ursus Niedźwiadek, zlokalizowanym przy ul. Orląt Lwowskich 45 w Warszawie. 9) Przejścia podziemnego dla pieszych, łączącego stację metra A17,,Dworzec Gdański" ze stacją PKP,,Warszawa Gdańska" i Żoliborzem, zlokalizowanym przy ul. Z. Słomińskiego 6B w Warszawie. 10) Pętli autobusowej,,esperanto i budynku ekspedycji autobusowej, zlokalizowanej przy ul. Anielewicza 39 w Warszawie. 2

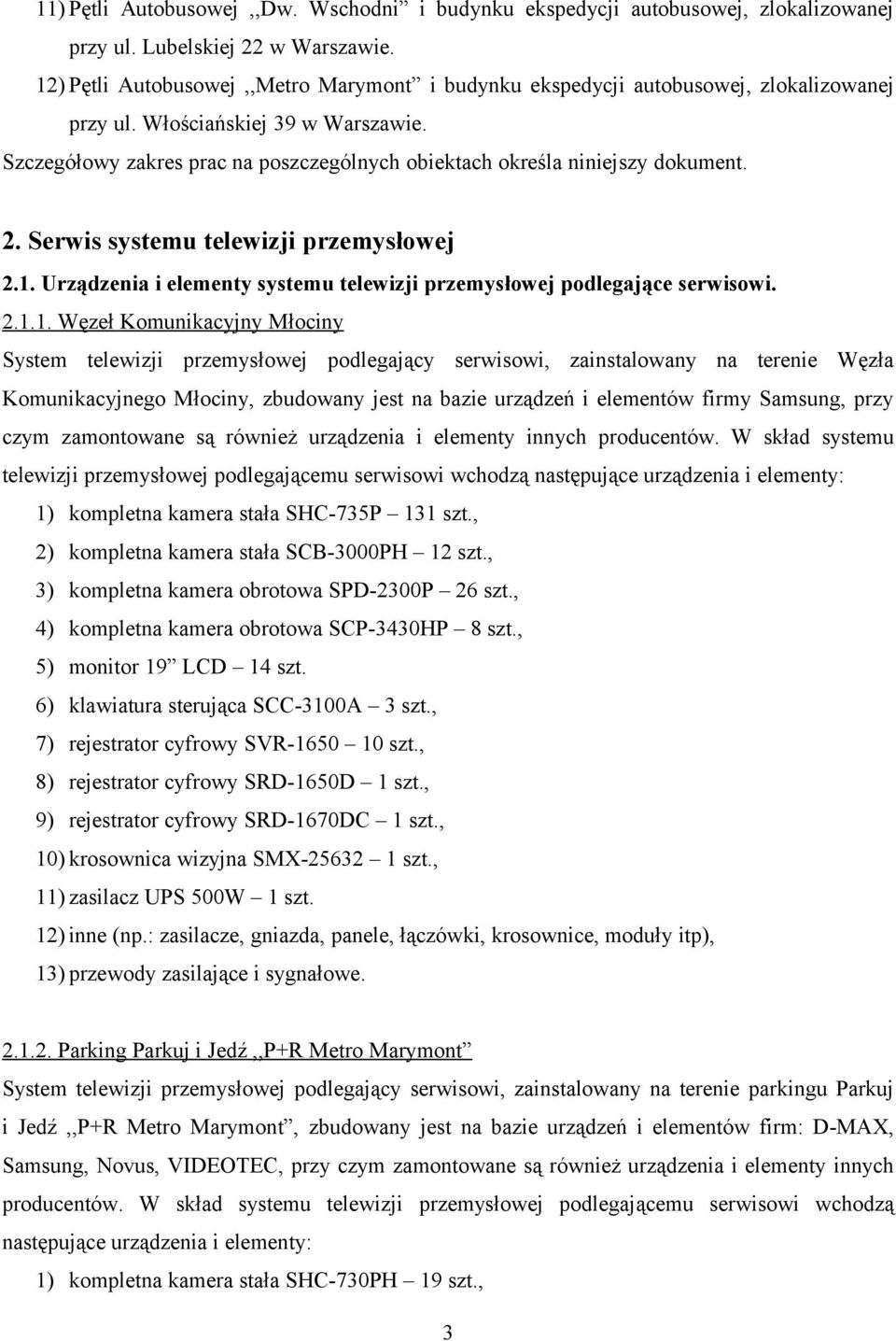

3 11) Pętli Autobusowej,,Dw. Wschodni i budynku ekspedycji autobusowej, zlokalizowanej przy ul. Lubelskiej 22 w Warszawie. 12) Pętli Autobusowej,,Metro Marymont i budynku ekspedycji autobusowej, zlokalizowanej przy ul. Włościańskiej 39 w Warszawie. Szczegółowy zakres prac na poszczególnych obiektach określa niniejszy dokument. 2. Serwis systemu telewizji przemysłowej 2.1. Urządzenia i elementy systemu telewizji przemysłowej podlegające serwisowi Węzeł Komunikacyjny Młociny System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie Węzła Komunikacyjnego Młociny, zbudowany jest na bazie urządzeń i elementów firmy Samsung, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała SHC-735P 131 szt., 2) kompletna kamera stała SCB-3000PH 12 szt., 3) kompletna kamera obrotowa SPD-2300P 26 szt., 4) kompletna kamera obrotowa SCP-3430HP 8 szt., 5) monitor 19 LCD 14 szt. 6) klawiatura sterująca SCC-3100A 3 szt., 7) rejestrator cyfrowy SVR szt., 8) rejestrator cyfrowy SRD-1650D 1 szt., 9) rejestrator cyfrowy SRD-1670DC 1 szt., 10) krosownica wizyjna SMX szt., 11) zasilacz UPS 500W 1 szt. 12) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 13) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Marymont System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Metro Marymont, zbudowany jest na bazie urządzeń i elementów firm: D-MAX, Samsung, Novus, VIDEOTEC, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała SHC-730PH 19 szt., 3

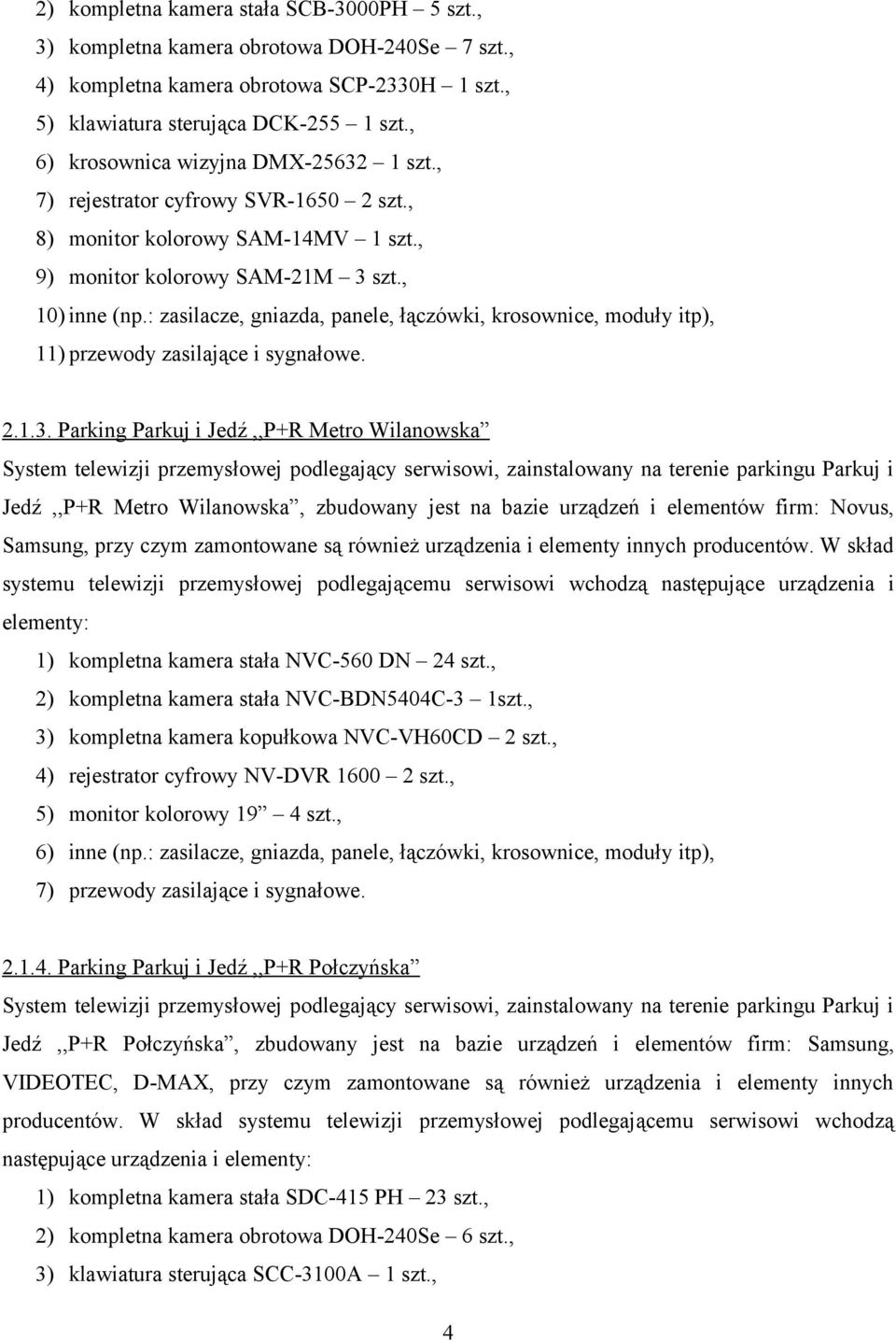

4 2) kompletna kamera stała SCB-3000PH 5 szt., 3) kompletna kamera obrotowa DOH-240Se 7 szt., 4) kompletna kamera obrotowa SCP-2330H 1 szt., 5) klawiatura sterująca DCK szt., 6) krosownica wizyjna DMX szt., 7) rejestrator cyfrowy SVR szt., 8) monitor kolorowy SAM-14MV 1 szt., 9) monitor kolorowy SAM-21M 3 szt., 10) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 11) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Wilanowska System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Metro Wilanowska, zbudowany jest na bazie urządzeń i elementów firm: Novus, Samsung, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała NVC-560 DN 24 szt., 2) kompletna kamera stała NVC-BDN5404C-3 1szt., 3) kompletna kamera kopułkowa NVC-VH60CD 2 szt., 4) rejestrator cyfrowy NV-DVR szt., 5) monitor kolorowy 19 4 szt., 6) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 7) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Połczyńska System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Połczyńska, zbudowany jest na bazie urządzeń i elementów firm: Samsung, VIDEOTEC, D-MAX, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała SDC-415 PH 23 szt., 2) kompletna kamera obrotowa DOH-240Se 6 szt., 3) klawiatura sterująca SCC-3100A 1 szt., 4

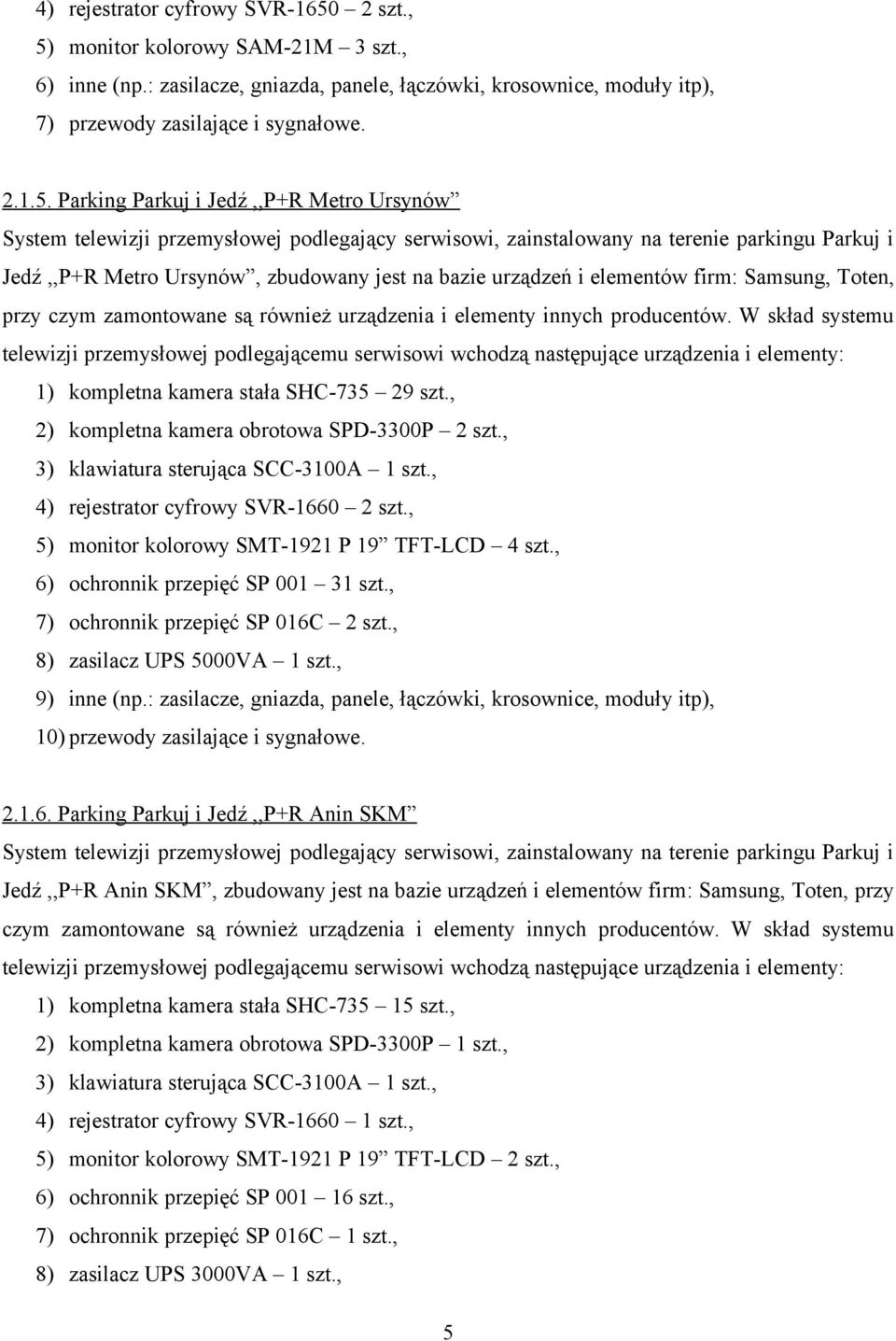

5 4) rejestrator cyfrowy SVR szt., 5) monitor kolorowy SAM-21M 3 szt., 6) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 7) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Ursynów System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Metro Ursynów, zbudowany jest na bazie urządzeń i elementów firm: Samsung, Toten, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała SHC szt., 2) kompletna kamera obrotowa SPD-3300P 2 szt., 3) klawiatura sterująca SCC-3100A 1 szt., 4) rejestrator cyfrowy SVR szt., 5) monitor kolorowy SMT-1921 P 19 TFT-LCD 4 szt., 6) ochronnik przepięć SP szt., 7) ochronnik przepięć SP 016C 2 szt., 8) zasilacz UPS 5000VA 1 szt., 9) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 10) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Anin SKM System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Anin SKM, zbudowany jest na bazie urządzeń i elementów firm: Samsung, Toten, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała SHC szt., 2) kompletna kamera obrotowa SPD-3300P 1 szt., 3) klawiatura sterująca SCC-3100A 1 szt., 4) rejestrator cyfrowy SVR szt., 5) monitor kolorowy SMT-1921 P 19 TFT-LCD 2 szt., 6) ochronnik przepięć SP szt., 7) ochronnik przepięć SP 016C 1 szt., 8) zasilacz UPS 3000VA 1 szt., 5

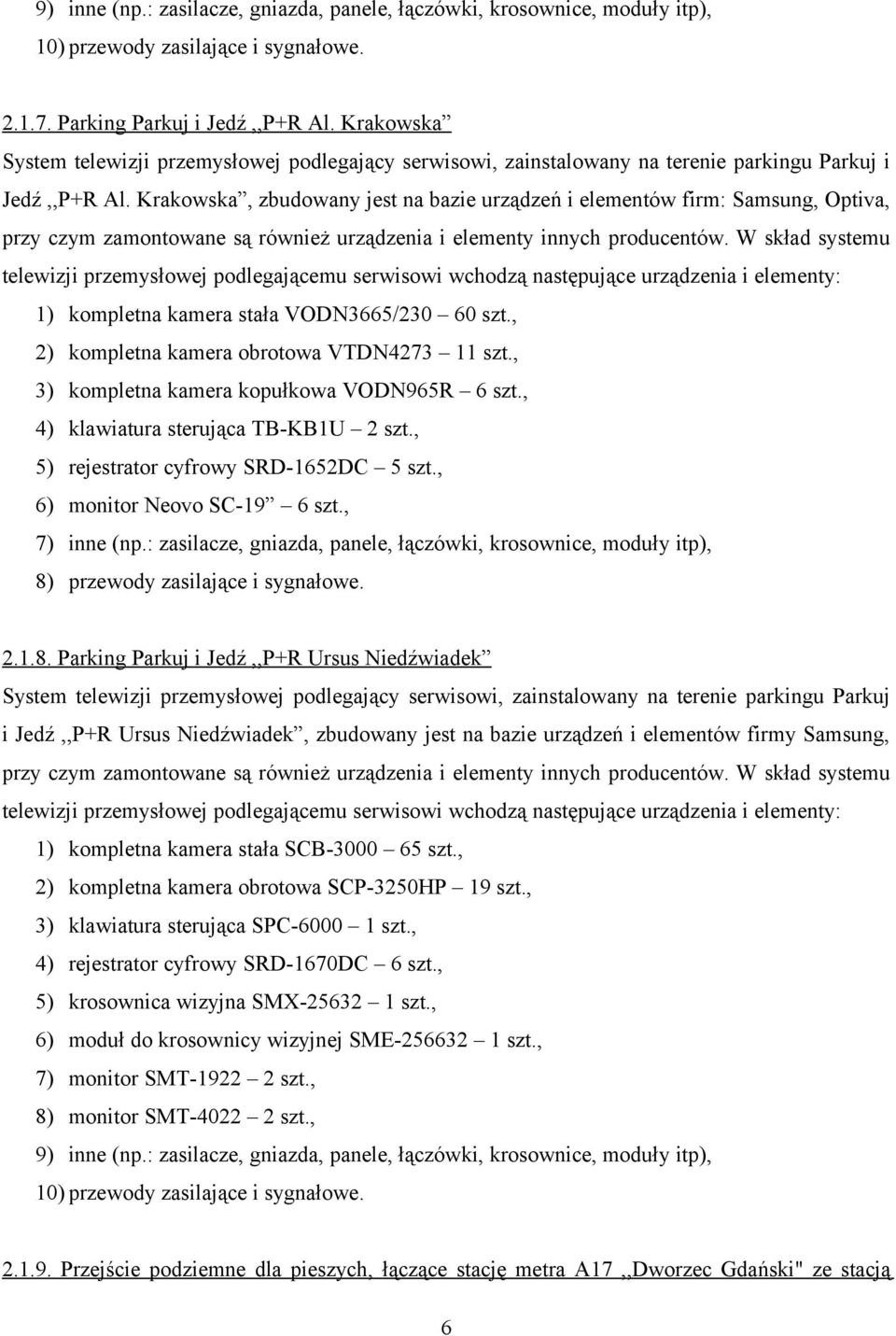

6 9) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 10) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Al. Krakowska System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Al. Krakowska, zbudowany jest na bazie urządzeń i elementów firm: Samsung, Optiva, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała VODN3665/ szt., 2) kompletna kamera obrotowa VTDN szt., 3) kompletna kamera kopułkowa VODN965R 6 szt., 4) klawiatura sterująca TB-KB1U 2 szt., 5) rejestrator cyfrowy SRD-1652DC 5 szt., 6) monitor Neovo SC-19 6 szt., 7) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 8) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Ursus Niedźwiadek System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Ursus Niedźwiadek, zbudowany jest na bazie urządzeń i elementów firmy Samsung, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała SCB szt., 2) kompletna kamera obrotowa SCP-3250HP 19 szt., 3) klawiatura sterująca SPC szt., 4) rejestrator cyfrowy SRD-1670DC 6 szt., 5) krosownica wizyjna SMX szt., 6) moduł do krosownicy wizyjnej SME szt., 7) monitor SMT szt., 8) monitor SMT szt., 9) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 10) przewody zasilające i sygnałowe Przejście podziemne dla pieszych, łączące stację metra A17,,Dworzec Gdański" ze stacją 6

7 PKP,,Warszawa Gdańska" i Żoliborzem System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie przejścia podziemnego dla pieszych, zbudowany jest na bazie urządzeń i elementów firm: Aper i Sanyo, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała VADN-1660H 6 szt., 2) kompletna kamera stała VADN-1685H 4 szt., 3) kompletna kamera obrotowa VCC szt., 4) klawiatura sterująca PDR-KBD 1 szt., 5) rejestrator cyfrowy PDR-M szt., 6) monitor LPL-17W21 LCD 17 2 szt., 7) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 8) przewody zasilające i sygnałowe Pętla autobusowa,,esperanto i budynek ekspedycji autobusowej System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie pętli autobusowej Esperanto i w budynku ekspedycji autobusowej, zbudowany jest na bazie urządzeń i elementów firmy BCS. W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała BCS-586DCV 4 szt., 2) kompletna kamera obrotowa BCS-SD05D 2 szt., 3) klawiatura sterująca BCS-NKBDB 1 szt., 4) rejestrator cyfrowy BCS szt., 5) monitor kolorowy 19 LCD 1 szt., 6) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 7) przewody zasilające i sygnałowe Pętla Autobusowa,,Dw. Wschodni i budynek ekspedycji autobusowej System telewizji przemysłowej podlegający serwisowi, zainstalowany na terenie pętli autobusowej Dw. Wschodni i w budynku ekspedycji autobusowej, zbudowany jest na bazie urządzeń i elementów firm Samsung VDG (platforma DIVA). W skład systemu telewizji przemysłowej podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna kamera stała SNB szt., 2) kompletna kamera obrotowa SNP szt., 7

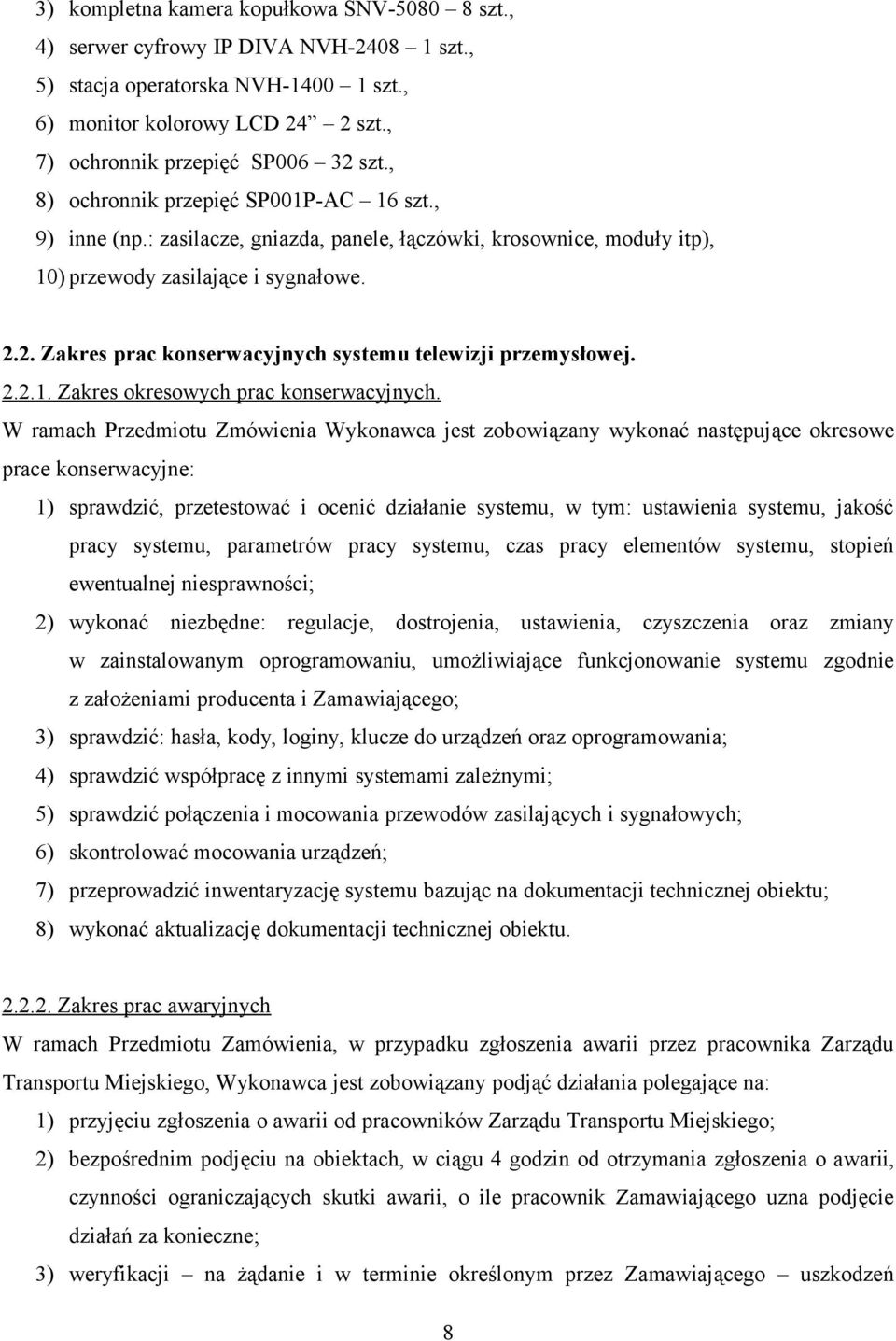

8 3) kompletna kamera kopułkowa SNV szt., 4) serwer cyfrowy IP DIVA NVH szt., 5) stacja operatorska NVH szt., 6) monitor kolorowy LCD 24 2 szt., 7) ochronnik przepięć SP szt., 8) ochronnik przepięć SP001P-AC 16 szt., 9) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 10) przewody zasilające i sygnałowe Zakres prac konserwacyjnych systemu telewizji przemysłowej Zakres okresowych prac konserwacyjnych. W ramach Przedmiotu Zmówienia Wykonawca jest zobowiązany wykonać następujące okresowe prace konserwacyjne: 1) sprawdzić, przetestować i ocenić działanie systemu, w tym: ustawienia systemu, jakość pracy systemu, parametrów pracy systemu, czas pracy elementów systemu, stopień ewentualnej niesprawności; 2) wykonać niezbędne: regulacje, dostrojenia, ustawienia, czyszczenia zmiany w zainstalowanym oprogramowaniu, umożliwiające funkcjonowanie systemu zgodnie z założeniami producenta i Zamawiającego; 3) sprawdzić: hasła, kody, loginy, klucze do urządzeń oprogramowania; 4) sprawdzić współpracę z innymi systemami zależnymi; 5) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; 6) skontrolować mocowania urządzeń; 7) przeprowadzić inwentaryzację systemu bazując na dokumentacji technicznej obiektu; 8) wykonać aktualizację dokumentacji technicznej obiektu Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: 1) przyjęciu zgłoszenia o awarii od pracowników Zarządu Transportu Miejskiego; 2) bezpośrednim podjęciu na obiektach, w ciągu 4 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii, o ile pracownik Zamawiającego uzna podjęcie działań za konieczne; 3) weryfikacji na żądanie i w terminie określonym przez Zamawiającego uszkodzeń 8

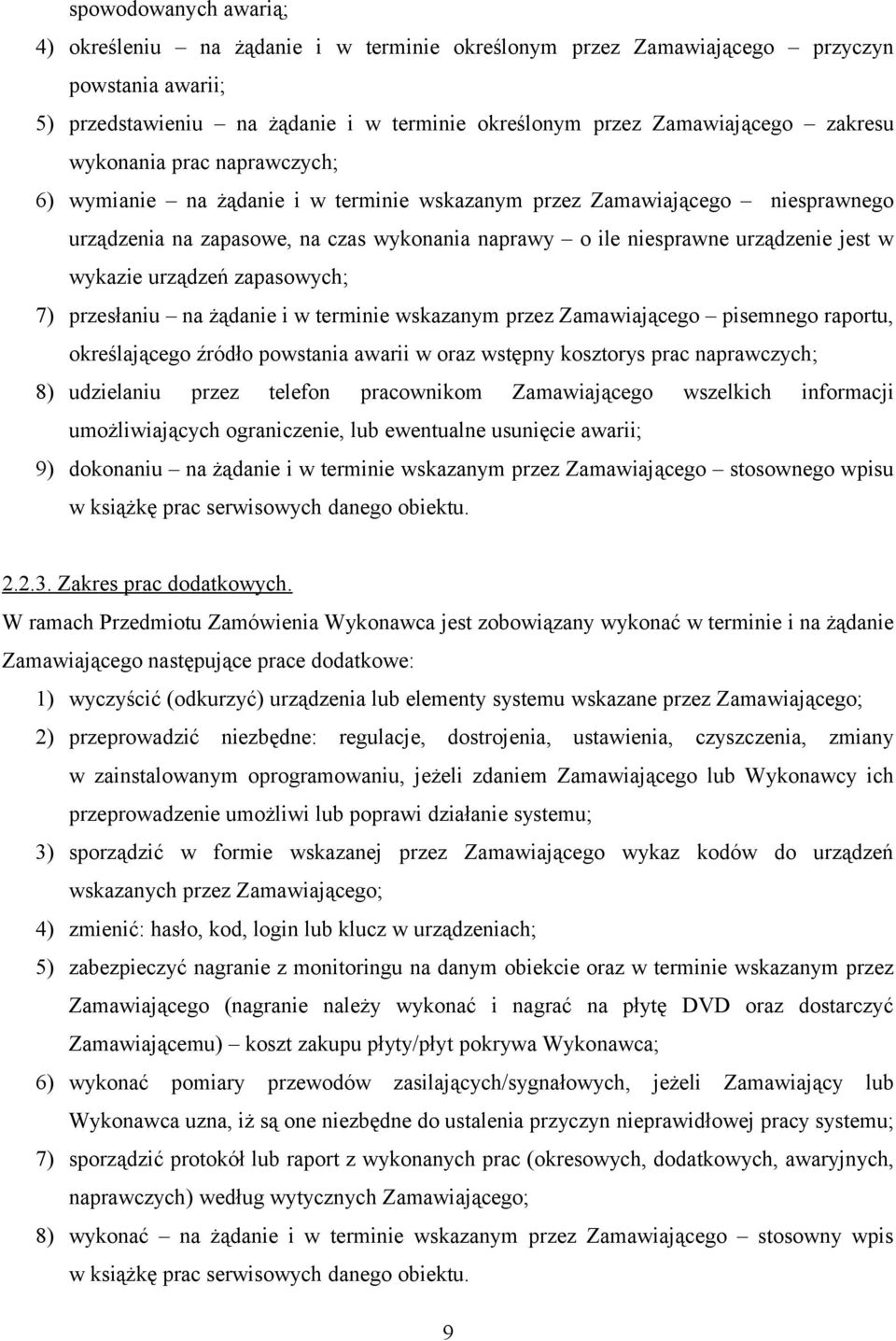

9 spowodowanych awarią; 4) określeniu na żądanie i w terminie określonym przez Zamawiającego przyczyn powstania awarii; 5) przedstawieniu na żądanie i w terminie określonym przez Zamawiającego zakresu wykonania prac naprawczych; 6) wymianie na żądanie i w terminie wskazanym przez Zamawiającego niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; 7) przesłaniu na żądanie i w terminie wskazanym przez Zamawiającego pisemnego raportu, określającego źródło powstania awarii w wstępny kosztorys prac naprawczych; 8) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie, lub ewentualne usunięcie awarii; 9) dokonaniu na żądanie i w terminie wskazanym przez Zamawiającego stosownego wpisu w książkę prac serwisowych danego obiektu Zakres prac dodatkowych. W ramach Przedmiotu Zamówienia Wykonawca jest zobowiązany wykonać w terminie i na żądanie Zamawiającego następujące prace dodatkowe: 1) wyczyścić (odkurzyć) urządzenia lub elementy systemu wskazane przez Zamawiającego; 2) przeprowadzić niezbędne: regulacje, dostrojenia, ustawienia, czyszczenia, zmiany w zainstalowanym oprogramowaniu, jeżeli zdaniem Zamawiającego lub Wykonawcy ich przeprowadzenie umożliwi lub poprawi działanie systemu; 3) sporządzić w formie wskazanej przez Zamawiającego wykaz kodów do urządzeń wskazanych przez Zamawiającego; 4) zmienić: hasło, kod, login lub klucz w urządzeniach; 5) zabezpieczyć nagranie z monitoringu na danym obiekcie w terminie wskazanym przez Zamawiającego (nagranie należy wykonać i nagrać na płytę DVD dostarczyć Zamawiającemu) koszt zakupu płyty/płyt pokrywa Wykonawca; 6) wykonać pomiary przewodów zasilających/sygnałowych, jeżeli Zamawiający lub Wykonawca uzna, iż są one niezbędne do ustalenia przyczyn nieprawidłowej pracy systemu; 7) sporządzić protokół lub raport z wykonanych prac (okresowych, dodatkowych, awaryjnych, naprawczych) według wytycznych Zamawiającego; 8) wykonać na żądanie i w terminie wskazanym przez Zamawiającego stosowny wpis w książkę prac serwisowych danego obiektu. 9

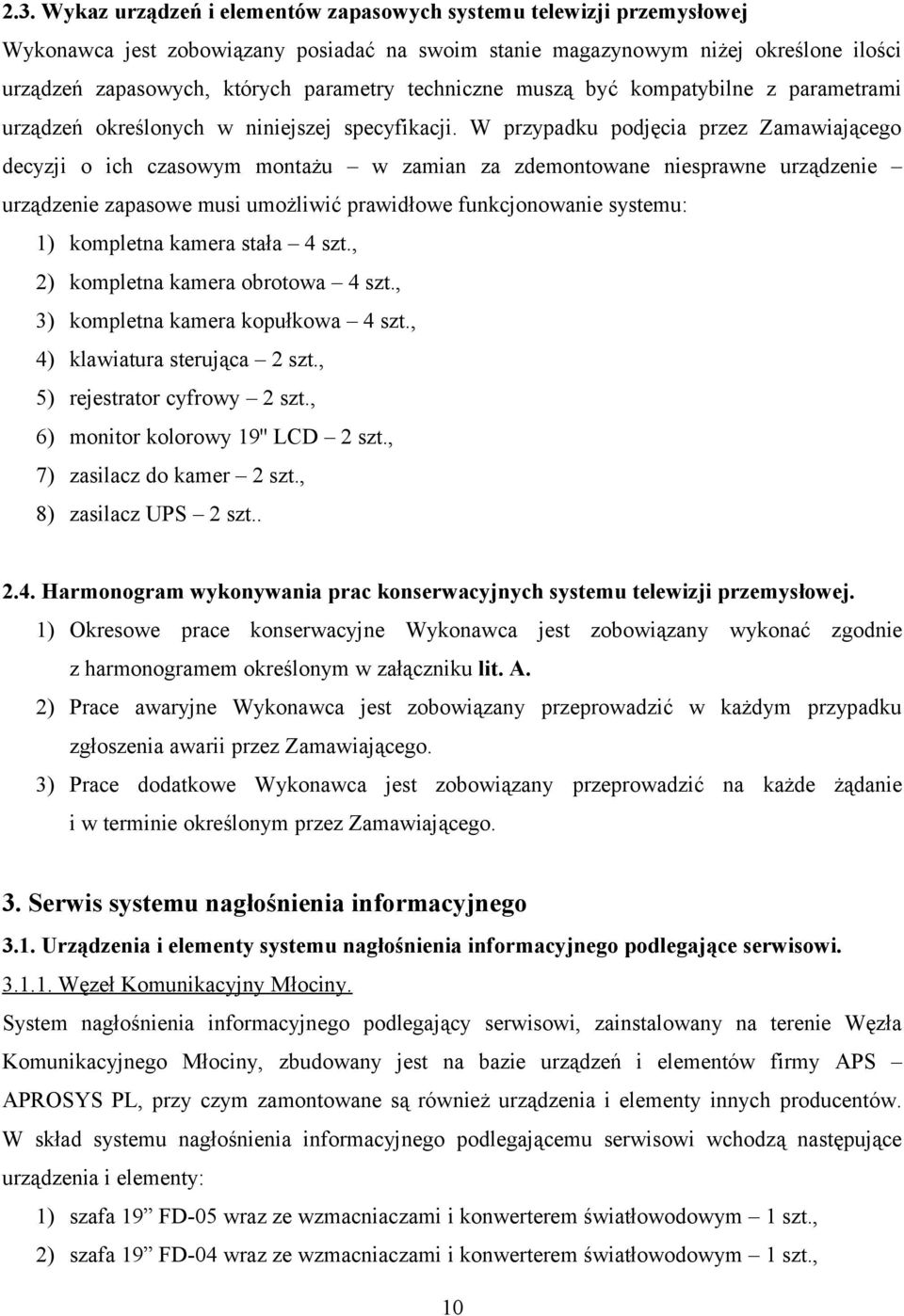

10 2.3. Wykaz urządzeń i elementów zapasowych systemu telewizji przemysłowej Wykonawca jest zobowiązany posiadać na swoim stanie magazynowym niżej określone ilości urządzeń zapasowych, których parametry techniczne muszą być kompatybilne z parametrami urządzeń określonych w niniejszej specyfikacji. W przypadku podjęcia przez Zamawiającego decyzji o ich czasowym montażu w zamian za zdemontowane niesprawne urządzenie urządzenie zapasowe musi umożliwić prawidłowe funkcjonowanie systemu: 1) kompletna kamera stała 4 szt., 2) kompletna kamera obrotowa 4 szt., 3) kompletna kamera kopułkowa 4 szt., 4) klawiatura sterująca 2 szt., 5) rejestrator cyfrowy 2 szt., 6) monitor kolorowy 19'' LCD 2 szt., 7) zasilacz do kamer 2 szt., 8) zasilacz UPS 2 szt Harmonogram wykonywania prac konserwacyjnych systemu telewizji przemysłowej. 1) Okresowe prace konserwacyjne Wykonawca jest zobowiązany wykonać zgodnie z harmonogramem określonym w załączniku lit. A. 2) Prace awaryjne Wykonawca jest zobowiązany przeprowadzić w każdym przypadku zgłoszenia awarii przez Zamawiającego. 3) Prace dodatkowe Wykonawca jest zobowiązany przeprowadzić na każde żądanie i w terminie określonym przez Zamawiającego. 3. Serwis systemu nagłośnienia informacyjnego 3.1. Urządzenia i elementy systemu nagłośnienia informacyjnego podlegające serwisowi Węzeł Komunikacyjny Młociny. System nagłośnienia informacyjnego podlegający serwisowi, zainstalowany na terenie Węzła Komunikacyjnego Młociny, zbudowany jest na bazie urządzeń i elementów firmy APS APROSYS PL, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu nagłośnienia informacyjnego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) szafa 19 FD-05 wraz ze wzmacniaczami i konwerterem światłowodowym 1 szt., 2) szafa 19 FD-04 wraz ze wzmacniaczami i konwerterem światłowodowym 1 szt., 10

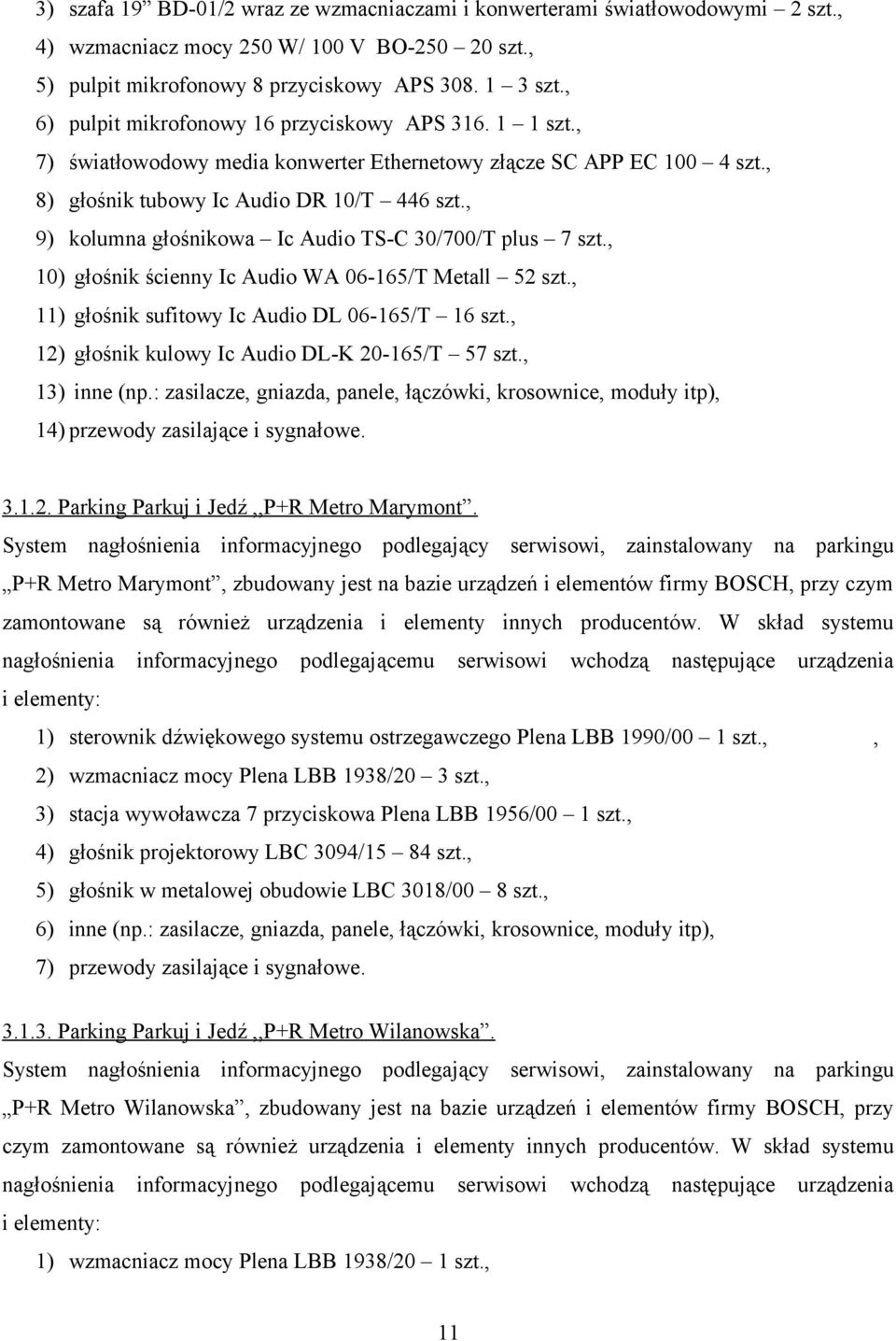

11 3) szafa 19 BD-01/2 wraz ze wzmacniaczami i konwerterami światłowodowymi 2 szt., 4) wzmacniacz mocy 250 W/ 100 V BO szt., 5) pulpit mikrofonowy 8 przyciskowy APS szt., 6) pulpit mikrofonowy 16 przyciskowy APS szt., 7) światłowodowy media konwerter Ethernetowy złącze SC APP EC szt., 8) głośnik tubowy Ic Audio DR 10/T 446 szt., 9) kolumna głośnikowa Ic Audio TS-C 30/700/T plus 7 szt., 10) głośnik ścienny Ic Audio WA /T Metall 52 szt., 11) głośnik sufitowy Ic Audio DL /T 16 szt., 12) głośnik kulowy Ic Audio DL-K /T 57 szt., 13) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 14) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Marymont. System nagłośnienia informacyjnego podlegający serwisowi, zainstalowany na parkingu P+R Metro Marymont, zbudowany jest na bazie urządzeń i elementów firmy BOSCH, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu nagłośnienia informacyjnego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) sterownik dźwiękowego systemu ostrzegawczego Plena LBB 1990/00 1 szt.,, 2) wzmacniacz mocy Plena LBB 1938/20 3 szt., 3) stacja wywoławcza 7 przyciskowa Plena LBB 1956/00 1 szt., 4) głośnik projektorowy LBC 3094/15 84 szt., 5) głośnik w metalowej obudowie LBC 3018/00 8 szt., 6) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 7) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Wilanowska. System nagłośnienia informacyjnego podlegający serwisowi, zainstalowany na parkingu P+R Metro Wilanowska, zbudowany jest na bazie urządzeń i elementów firmy BOSCH, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu nagłośnienia informacyjnego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) wzmacniacz mocy Plena LBB 1938/20 1 szt., 11

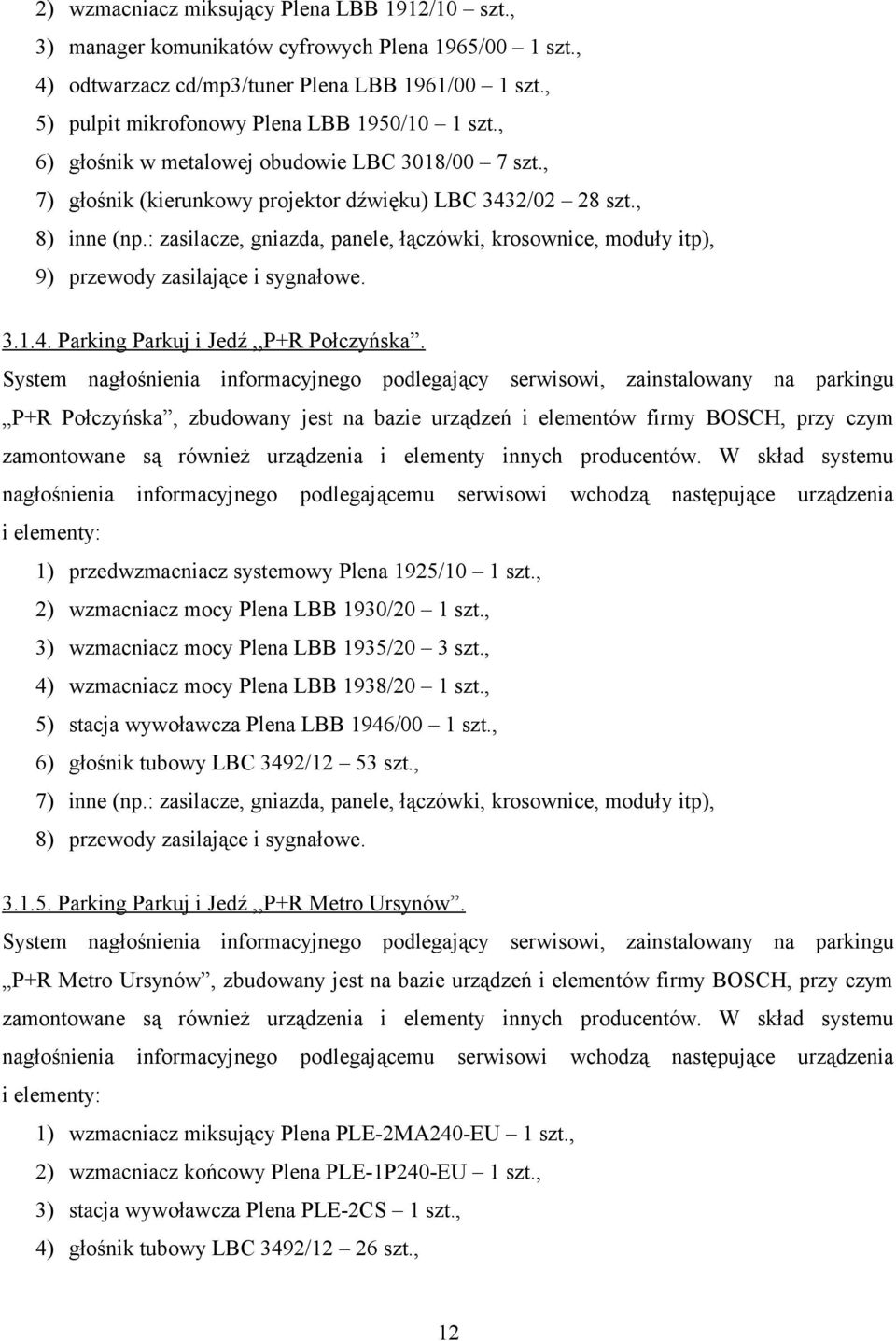

12 2) wzmacniacz miksujący Plena LBB 1912/10 szt., 3) manager komunikatów cyfrowych Plena 1965/00 1 szt., 4) odtwarzacz cd/mp3/tuner Plena LBB 1961/00 1 szt., 5) pulpit mikrofonowy Plena LBB 1950/10 1 szt., 6) głośnik w metalowej obudowie LBC 3018/00 7 szt., 7) głośnik (kierunkowy projektor dźwięku) LBC 3432/02 28 szt., 8) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 9) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Połczyńska. System nagłośnienia informacyjnego podlegający serwisowi, zainstalowany na parkingu P+R Połczyńska, zbudowany jest na bazie urządzeń i elementów firmy BOSCH, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu nagłośnienia informacyjnego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) przedwzmacniacz systemowy Plena 1925/10 1 szt., 2) wzmacniacz mocy Plena LBB 1930/20 1 szt., 3) wzmacniacz mocy Plena LBB 1935/20 3 szt., 4) wzmacniacz mocy Plena LBB 1938/20 1 szt., 5) stacja wywoławcza Plena LBB 1946/00 1 szt., 6) głośnik tubowy LBC 3492/12 53 szt., 7) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 8) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Ursynów. System nagłośnienia informacyjnego podlegający serwisowi, zainstalowany na parkingu P+R Metro Ursynów, zbudowany jest na bazie urządzeń i elementów firmy BOSCH, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu nagłośnienia informacyjnego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) wzmacniacz miksujący Plena PLE-2MA240-EU 1 szt., 2) wzmacniacz końcowy Plena PLE-1P240-EU 1 szt., 3) stacja wywoławcza Plena PLE-2CS 1 szt., 4) głośnik tubowy LBC 3492/12 26 szt., 12

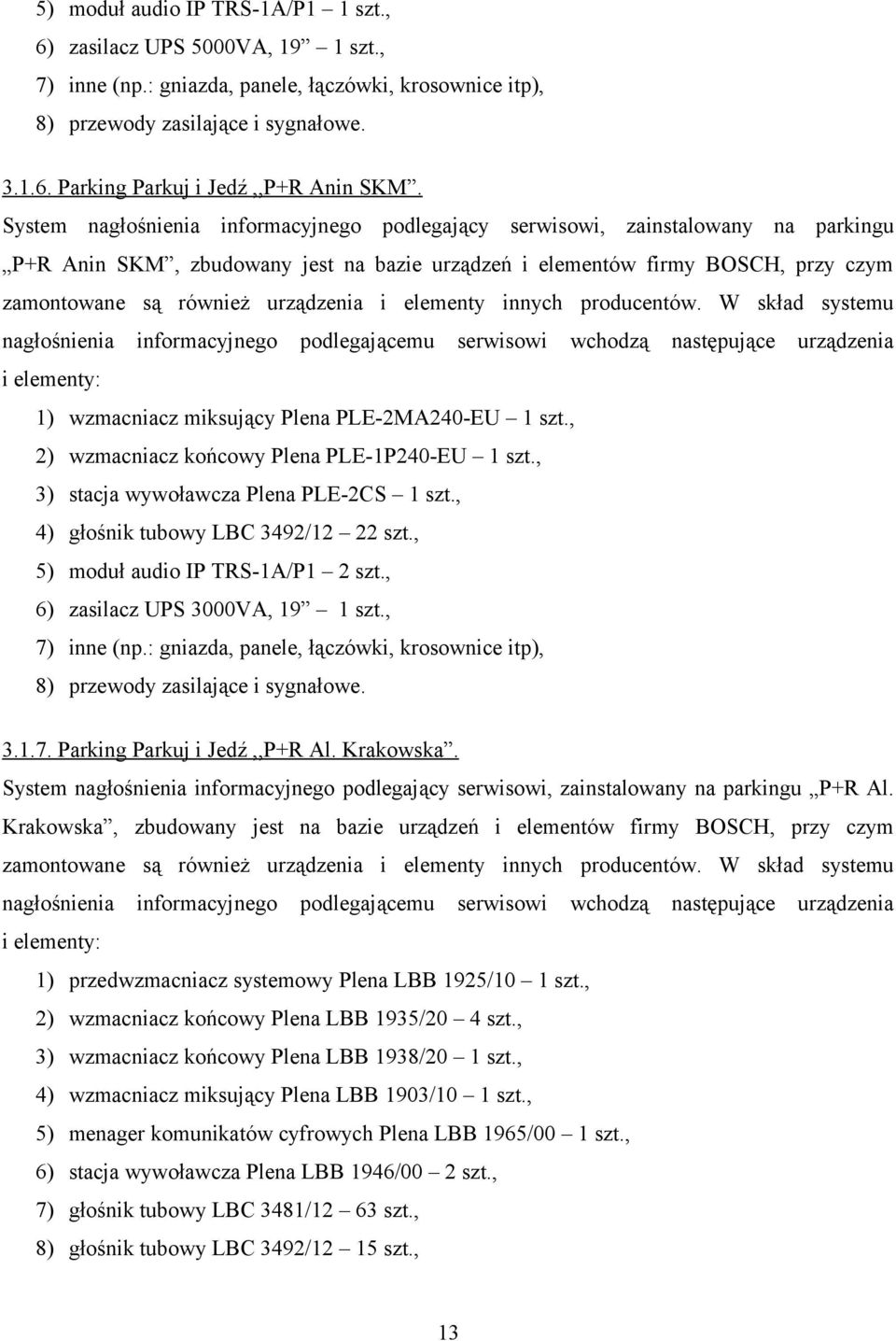

13 5) moduł audio IP TRS-1A/P1 1 szt., 6) zasilacz UPS 5000VA, 19 1 szt., 7) inne (np.: gniazda, panele, łączówki, krosownice itp), 8) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Anin SKM. System nagłośnienia informacyjnego podlegający serwisowi, zainstalowany na parkingu P+R Anin SKM, zbudowany jest na bazie urządzeń i elementów firmy BOSCH, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu nagłośnienia informacyjnego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) wzmacniacz miksujący Plena PLE-2MA240-EU 1 szt., 2) wzmacniacz końcowy Plena PLE-1P240-EU 1 szt., 3) stacja wywoławcza Plena PLE-2CS 1 szt., 4) głośnik tubowy LBC 3492/12 22 szt., 5) moduł audio IP TRS-1A/P1 2 szt., 6) zasilacz UPS 3000VA, 19 1 szt., 7) inne (np.: gniazda, panele, łączówki, krosownice itp), 8) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Al. Krakowska. System nagłośnienia informacyjnego podlegający serwisowi, zainstalowany na parkingu P+R Al. Krakowska, zbudowany jest na bazie urządzeń i elementów firmy BOSCH, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu nagłośnienia informacyjnego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) przedwzmacniacz systemowy Plena LBB 1925/10 1 szt., 2) wzmacniacz końcowy Plena LBB 1935/20 4 szt., 3) wzmacniacz końcowy Plena LBB 1938/20 1 szt., 4) wzmacniacz miksujący Plena LBB 1903/10 1 szt., 5) menager komunikatów cyfrowych Plena LBB 1965/00 1 szt., 6) stacja wywoławcza Plena LBB 1946/00 2 szt., 7) głośnik tubowy LBC 3481/12 63 szt., 8) głośnik tubowy LBC 3492/12 15 szt., 13

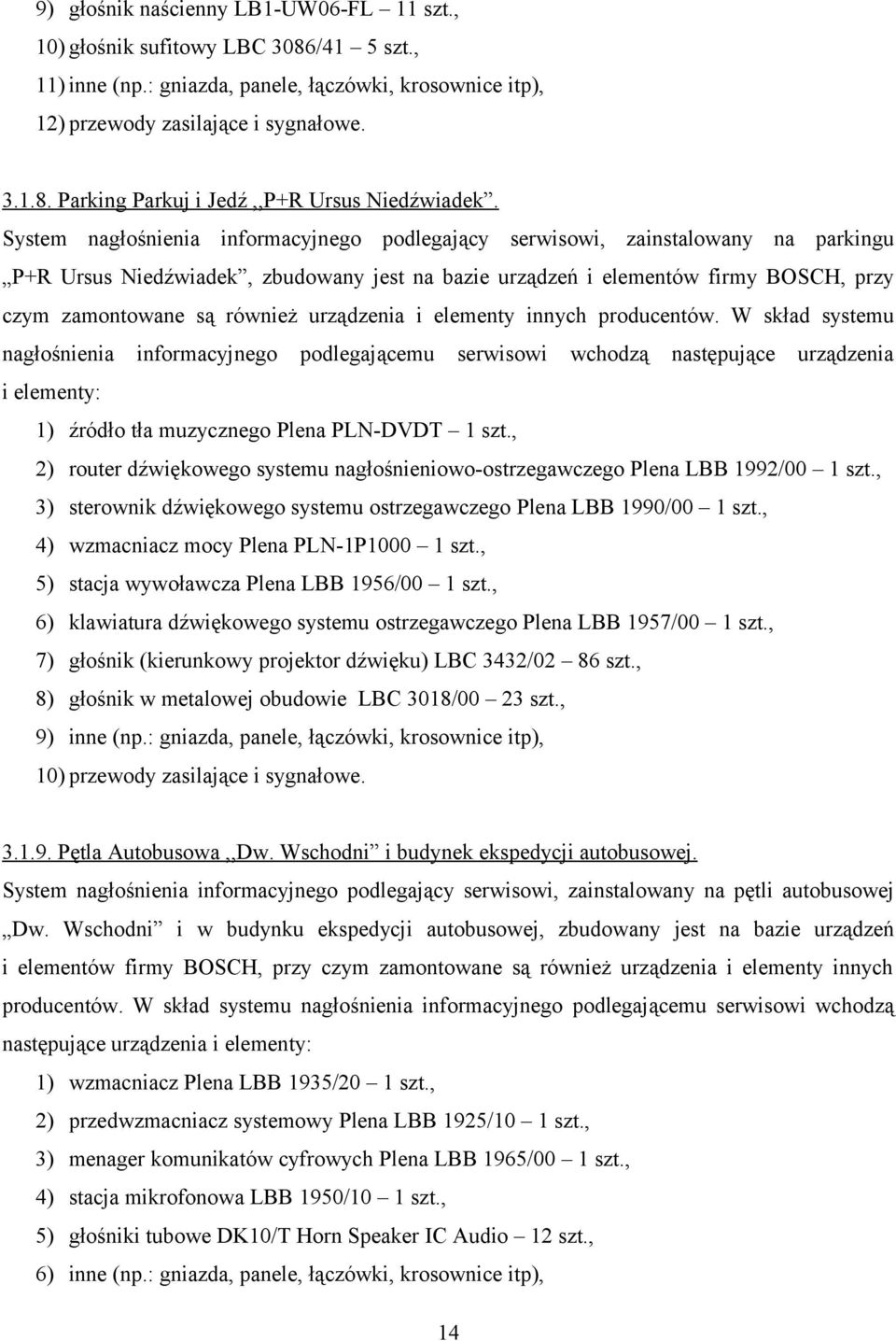

14 9) głośnik naścienny LB1-UW06-FL 11 szt., 10) głośnik sufitowy LBC 3086/41 5 szt., 11) inne (np.: gniazda, panele, łączówki, krosownice itp), 12) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Ursus Niedźwiadek. System nagłośnienia informacyjnego podlegający serwisowi, zainstalowany na parkingu P+R Ursus Niedźwiadek, zbudowany jest na bazie urządzeń i elementów firmy BOSCH, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu nagłośnienia informacyjnego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) źródło tła muzycznego Plena PLN-DVDT 1 szt., 2) router dźwiękowego systemu nagłośnieniowo-ostrzegawczego Plena LBB 1992/00 1 szt., 3) sterownik dźwiękowego systemu ostrzegawczego Plena LBB 1990/00 1 szt., 4) wzmacniacz mocy Plena PLN-1P szt., 5) stacja wywoławcza Plena LBB 1956/00 1 szt., 6) klawiatura dźwiękowego systemu ostrzegawczego Plena LBB 1957/00 1 szt., 7) głośnik (kierunkowy projektor dźwięku) LBC 3432/02 86 szt., 8) głośnik w metalowej obudowie LBC 3018/00 23 szt., 9) inne (np.: gniazda, panele, łączówki, krosownice itp), 10) przewody zasilające i sygnałowe Pętla Autobusowa,,Dw. Wschodni i budynek ekspedycji autobusowej. System nagłośnienia informacyjnego podlegający serwisowi, zainstalowany na pętli autobusowej Dw. Wschodni i w budynku ekspedycji autobusowej, zbudowany jest na bazie urządzeń i elementów firmy BOSCH, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu nagłośnienia informacyjnego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) wzmacniacz Plena LBB 1935/20 1 szt., 2) przedwzmacniacz systemowy Plena LBB 1925/10 1 szt., 3) menager komunikatów cyfrowych Plena LBB 1965/00 1 szt., 4) stacja mikrofonowa LBB 1950/10 1 szt., 5) głośniki tubowe DK10/T Horn Speaker IC Audio 12 szt., 6) inne (np.: gniazda, panele, łączówki, krosownice itp), 14

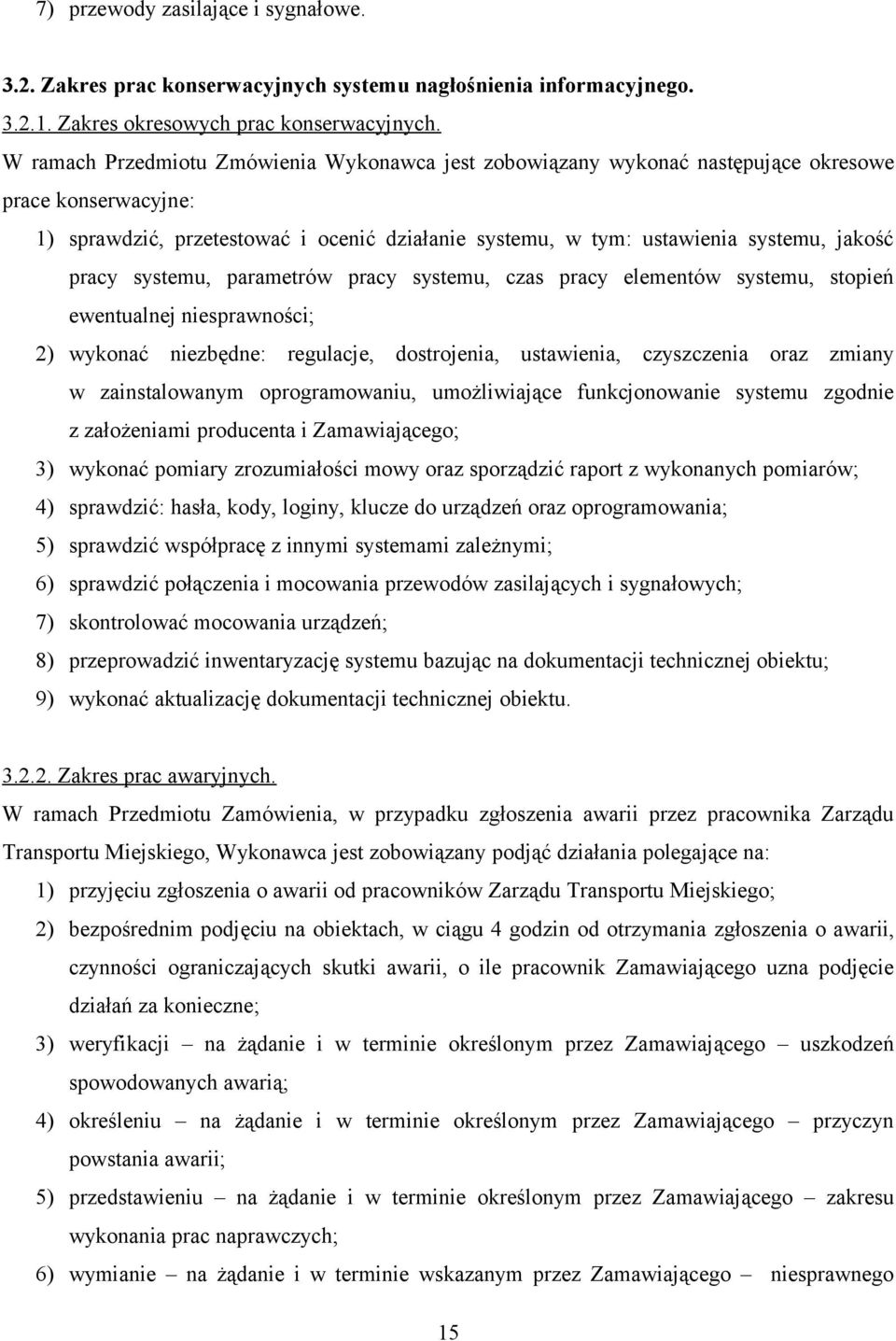

15 7) przewody zasilające i sygnałowe Zakres prac konserwacyjnych systemu nagłośnienia informacyjnego Zakres okresowych prac konserwacyjnych. W ramach Przedmiotu Zmówienia Wykonawca jest zobowiązany wykonać następujące okresowe prace konserwacyjne: 1) sprawdzić, przetestować i ocenić działanie systemu, w tym: ustawienia systemu, jakość pracy systemu, parametrów pracy systemu, czas pracy elementów systemu, stopień ewentualnej niesprawności; 2) wykonać niezbędne: regulacje, dostrojenia, ustawienia, czyszczenia zmiany w zainstalowanym oprogramowaniu, umożliwiające funkcjonowanie systemu zgodnie z założeniami producenta i Zamawiającego; 3) wykonać pomiary zrozumiałości mowy sporządzić raport z wykonanych pomiarów; 4) sprawdzić: hasła, kody, loginy, klucze do urządzeń oprogramowania; 5) sprawdzić współpracę z innymi systemami zależnymi; 6) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; 7) skontrolować mocowania urządzeń; 8) przeprowadzić inwentaryzację systemu bazując na dokumentacji technicznej obiektu; 9) wykonać aktualizację dokumentacji technicznej obiektu Zakres prac awaryjnych. W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: 1) przyjęciu zgłoszenia o awarii od pracowników Zarządu Transportu Miejskiego; 2) bezpośrednim podjęciu na obiektach, w ciągu 4 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii, o ile pracownik Zamawiającego uzna podjęcie działań za konieczne; 3) weryfikacji na żądanie i w terminie określonym przez Zamawiającego uszkodzeń spowodowanych awarią; 4) określeniu na żądanie i w terminie określonym przez Zamawiającego przyczyn powstania awarii; 5) przedstawieniu na żądanie i w terminie określonym przez Zamawiającego zakresu wykonania prac naprawczych; 6) wymianie na żądanie i w terminie wskazanym przez Zamawiającego niesprawnego 15

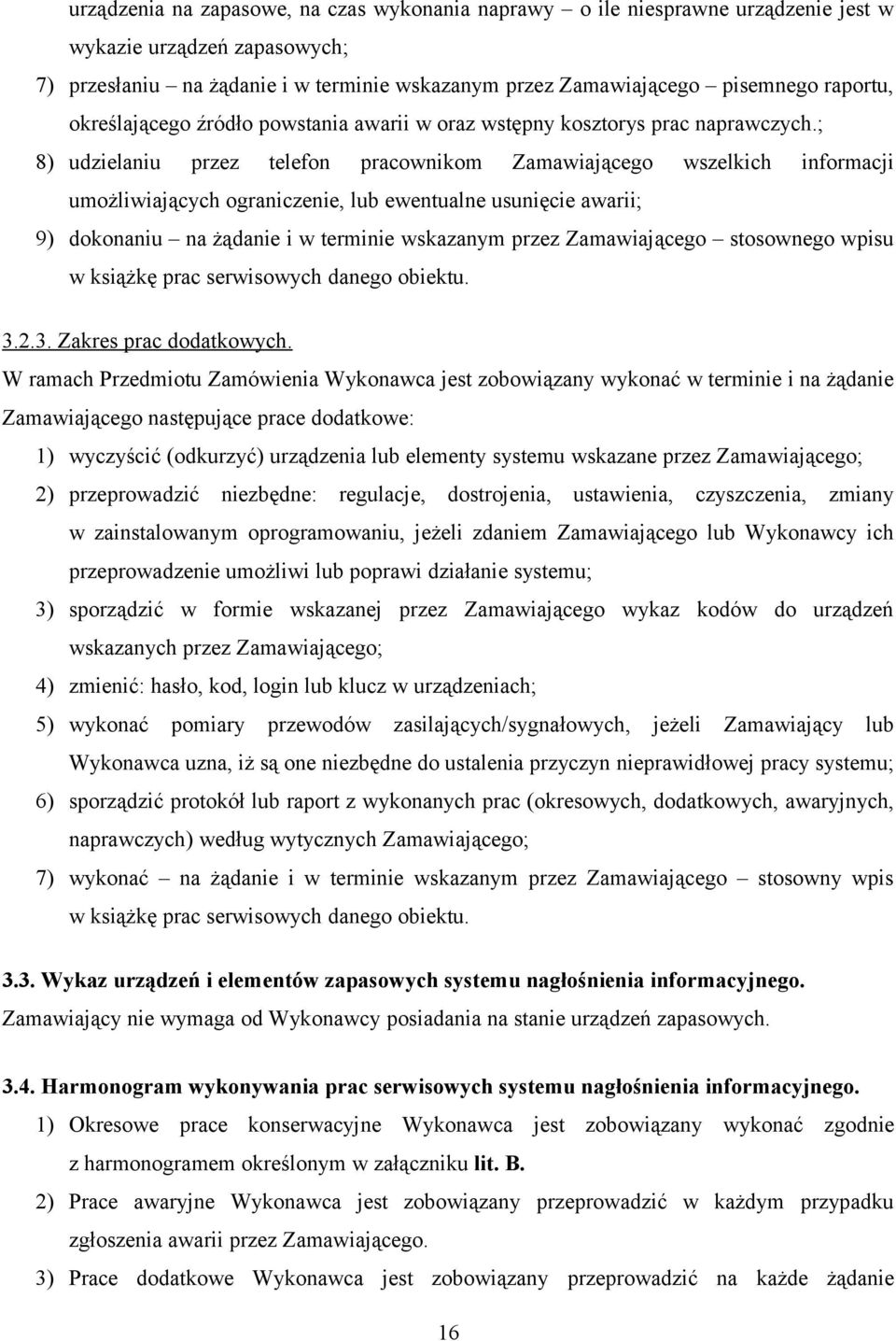

16 urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; 7) przesłaniu na żądanie i w terminie wskazanym przez Zamawiającego pisemnego raportu, określającego źródło powstania awarii w wstępny kosztorys prac naprawczych.; 8) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie, lub ewentualne usunięcie awarii; 9) dokonaniu na żądanie i w terminie wskazanym przez Zamawiającego stosownego wpisu w książkę prac serwisowych danego obiektu Zakres prac dodatkowych. W ramach Przedmiotu Zamówienia Wykonawca jest zobowiązany wykonać w terminie i na żądanie Zamawiającego następujące prace dodatkowe: 1) wyczyścić (odkurzyć) urządzenia lub elementy systemu wskazane przez Zamawiającego; 2) przeprowadzić niezbędne: regulacje, dostrojenia, ustawienia, czyszczenia, zmiany w zainstalowanym oprogramowaniu, jeżeli zdaniem Zamawiającego lub Wykonawcy ich przeprowadzenie umożliwi lub poprawi działanie systemu; 3) sporządzić w formie wskazanej przez Zamawiającego wykaz kodów do urządzeń wskazanych przez Zamawiającego; 4) zmienić: hasło, kod, login lub klucz w urządzeniach; 5) wykonać pomiary przewodów zasilających/sygnałowych, jeżeli Zamawiający lub Wykonawca uzna, iż są one niezbędne do ustalenia przyczyn nieprawidłowej pracy systemu; 6) sporządzić protokół lub raport z wykonanych prac (okresowych, dodatkowych, awaryjnych, naprawczych) według wytycznych Zamawiającego; 7) wykonać na żądanie i w terminie wskazanym przez Zamawiającego stosowny wpis w książkę prac serwisowych danego obiektu Wykaz urządzeń i elementów zapasowych systemu nagłośnienia informacyjnego. Zamawiający nie wymaga od Wykonawcy posiadania na stanie urządzeń zapasowych Harmonogram wykonywania prac serwisowych systemu nagłośnienia informacyjnego. 1) Okresowe prace konserwacyjne Wykonawca jest zobowiązany wykonać zgodnie z harmonogramem określonym w załączniku lit. B. 2) Prace awaryjne Wykonawca jest zobowiązany przeprowadzić w każdym przypadku zgłoszenia awarii przez Zamawiającego. 3) Prace dodatkowe Wykonawca jest zobowiązany przeprowadzić na każde żądanie 16

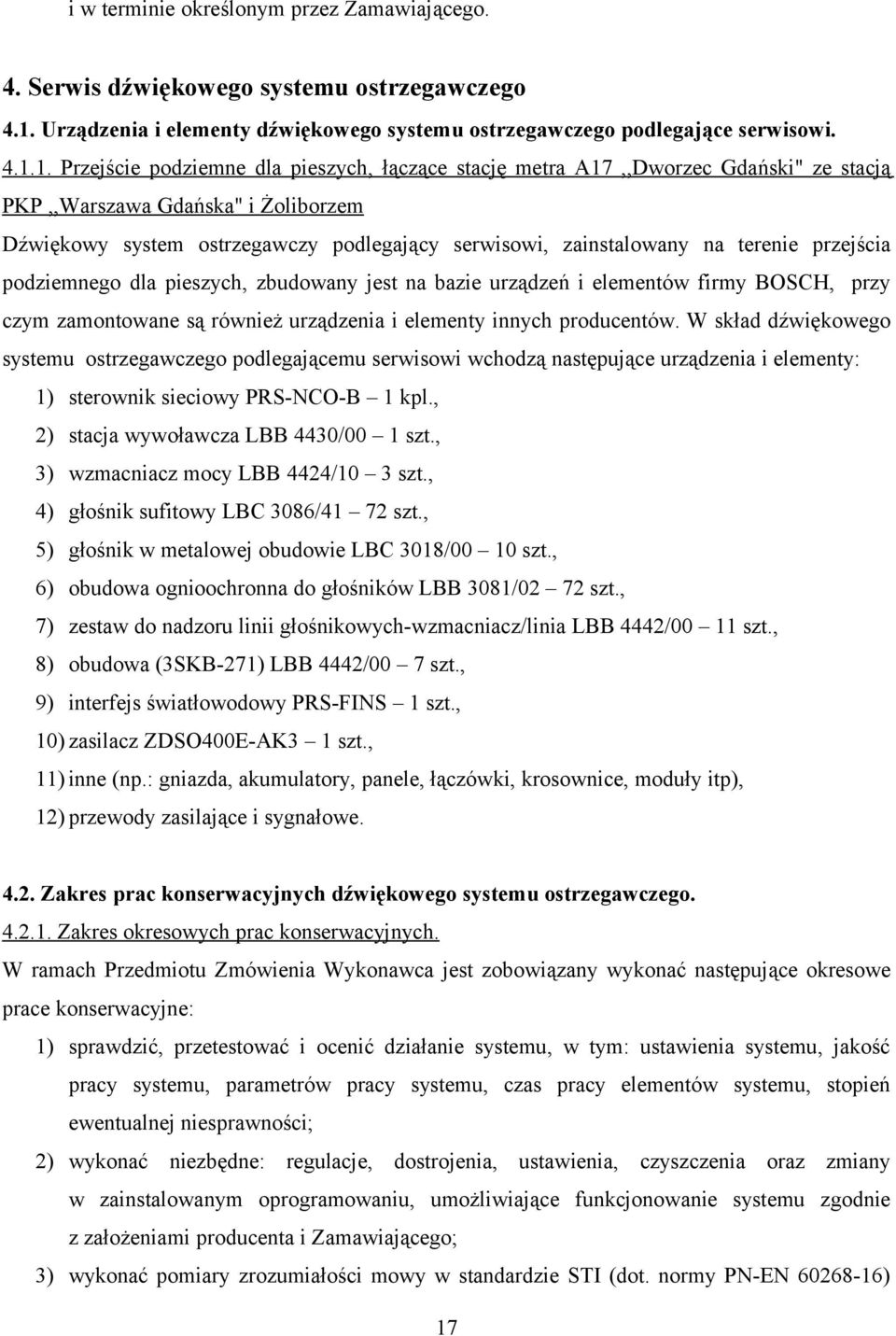

17 i w terminie określonym przez Zamawiającego. 4. Serwis dźwiękowego systemu ostrzegawczego 4.1. Urządzenia i elementy dźwiękowego systemu ostrzegawczego podlegające serwisowi Przejście podziemne dla pieszych, łączące stację metra A17,,Dworzec Gdański" ze stacją PKP,,Warszawa Gdańska" i Żoliborzem Dźwiękowy system ostrzegawczy podlegający serwisowi, zainstalowany na terenie przejścia podziemnego dla pieszych, zbudowany jest na bazie urządzeń i elementów firmy BOSCH, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład dźwiękowego systemu ostrzegawczego podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) sterownik sieciowy PRS-NCO-B 1 kpl., 2) stacja wywoławcza LBB 4430/00 1 szt., 3) wzmacniacz mocy LBB 4424/10 3 szt., 4) głośnik sufitowy LBC 3086/41 72 szt., 5) głośnik w metalowej obudowie LBC 3018/00 10 szt., 6) obudowa ognioochronna do głośników LBB 3081/02 72 szt., 7) zestaw do nadzoru linii głośnikowych-wzmacniacz/linia LBB 4442/00 11 szt., 8) obudowa (3SKB-271) LBB 4442/00 7 szt., 9) interfejs światłowodowy PRS-FINS 1 szt., 10) zasilacz ZDSO400E-AK3 1 szt., 11) inne (np.: gniazda, akumulatory, panele, łączówki, krosownice, moduły itp), 12) przewody zasilające i sygnałowe Zakres prac konserwacyjnych dźwiękowego systemu ostrzegawczego Zakres okresowych prac konserwacyjnych. W ramach Przedmiotu Zmówienia Wykonawca jest zobowiązany wykonać następujące okresowe prace konserwacyjne: 1) sprawdzić, przetestować i ocenić działanie systemu, w tym: ustawienia systemu, jakość pracy systemu, parametrów pracy systemu, czas pracy elementów systemu, stopień ewentualnej niesprawności; 2) wykonać niezbędne: regulacje, dostrojenia, ustawienia, czyszczenia zmiany w zainstalowanym oprogramowaniu, umożliwiające funkcjonowanie systemu zgodnie z założeniami producenta i Zamawiającego; 3) wykonać pomiary zrozumiałości mowy w standardzie STI (dot. normy PN-EN ) 17

18 sporządzić raport z wykonanych pomiarów; 4) sprawdzić: hasła, kody, loginy, klucze do urządzeń oprogramowania; 5) sprawdzić współpracę z innymi systemami zależnymi; 6) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; 7) sprawdzić stan akumulatorów i poprawność ich działania; 8) skontrolować mocowania urządzeń; 9) przeprowadzić inwentaryzację systemu bazując na dokumentacji technicznej obiektu; 10) wykonać aktualizację dokumentacji technicznej obiektu Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: 1) przyjęciu zgłoszenia o awarii od pracowników Zarządu Transportu Miejskiego; 2) bezpośrednim podjęciu na obiektach, w ciągu 4 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii, o ile pracownik Zamawiającego uzna podjęcie działań za konieczne; 3) weryfikacji na żądanie i w terminie określonym przez Zamawiającego uszkodzeń spowodowanych awarią; 4) określeniu na żądanie i w terminie określonym przez Zamawiającego przyczyn powstania awarii; 5) przedstawieniu na żądanie i w terminie określonym przez Zamawiającego zakresu wykonania prac naprawczych; 6) wymianie na żądanie i w terminie wskazanym przez Zamawiającego niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; 7) przesłaniu na żądanie i w terminie wskazanym przez Zamawiającego pisemnego raportu, określającego źródło powstania awarii w wstępny kosztorys prac naprawczych; 8) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie, lub ewentualne usunięcie awarii; 9) dokonaniu na żądanie i w terminie wskazanym przez Zamawiającego stosownego wpisu w książkę prac serwisowych danego obiektu Zakres prac dodatkowych. W ramach Przedmiotu Zamówienia Wykonawca jest zobowiązany wykonać w terminie i na żądanie 18

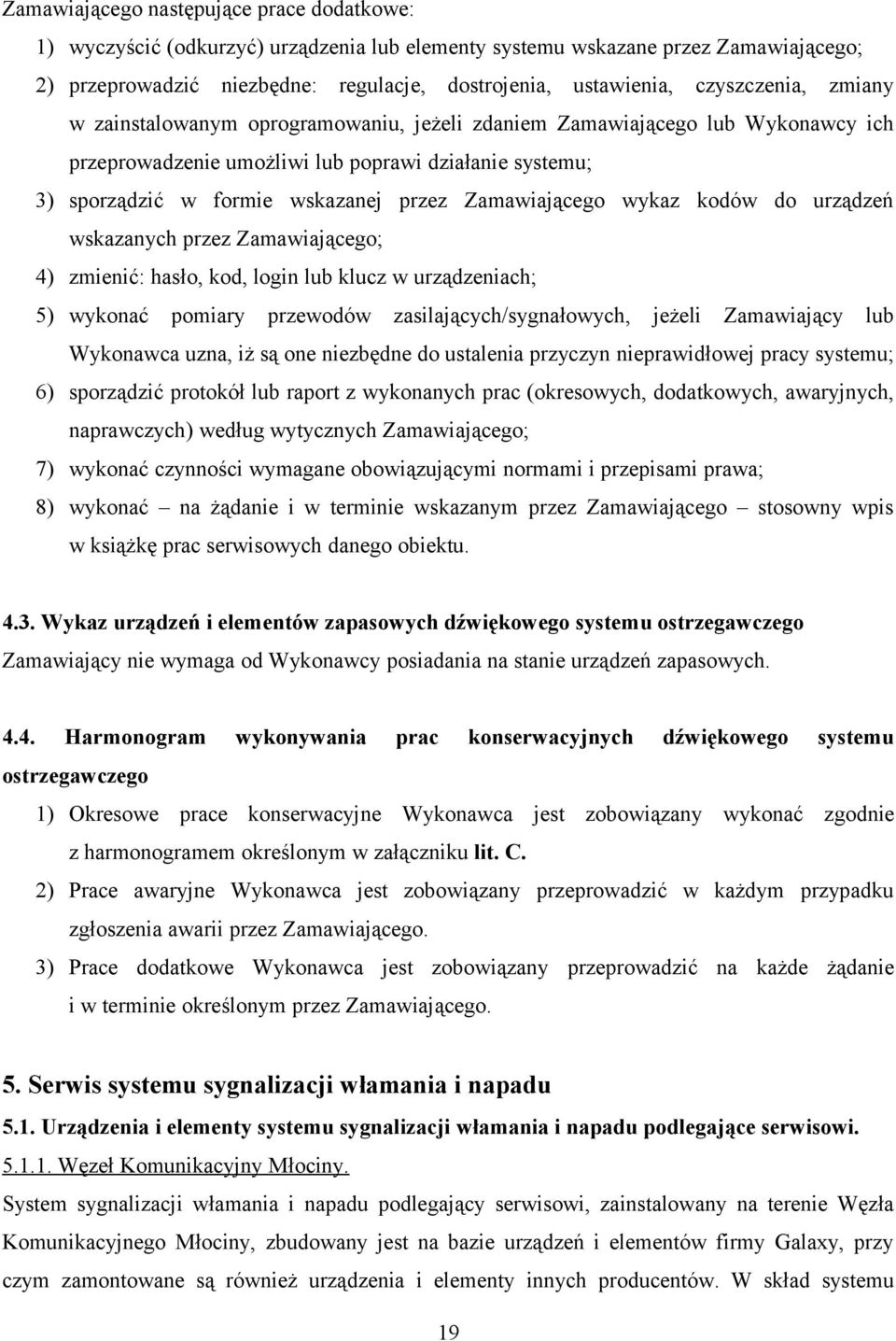

19 Zamawiającego następujące prace dodatkowe: 1) wyczyścić (odkurzyć) urządzenia lub elementy systemu wskazane przez Zamawiającego; 2) przeprowadzić niezbędne: regulacje, dostrojenia, ustawienia, czyszczenia, zmiany w zainstalowanym oprogramowaniu, jeżeli zdaniem Zamawiającego lub Wykonawcy ich przeprowadzenie umożliwi lub poprawi działanie systemu; 3) sporządzić w formie wskazanej przez Zamawiającego wykaz kodów do urządzeń wskazanych przez Zamawiającego; 4) zmienić: hasło, kod, login lub klucz w urządzeniach; 5) wykonać pomiary przewodów zasilających/sygnałowych, jeżeli Zamawiający lub Wykonawca uzna, iż są one niezbędne do ustalenia przyczyn nieprawidłowej pracy systemu; 6) sporządzić protokół lub raport z wykonanych prac (okresowych, dodatkowych, awaryjnych, naprawczych) według wytycznych Zamawiającego; 7) wykonać czynności wymagane obowiązującymi normami i przepisami prawa; 8) wykonać na żądanie i w terminie wskazanym przez Zamawiającego stosowny wpis w książkę prac serwisowych danego obiektu Wykaz urządzeń i elementów zapasowych dźwiękowego systemu ostrzegawczego Zamawiający nie wymaga od Wykonawcy posiadania na stanie urządzeń zapasowych Harmonogram wykonywania prac konserwacyjnych dźwiękowego systemu ostrzegawczego 1) Okresowe prace konserwacyjne Wykonawca jest zobowiązany wykonać zgodnie z harmonogramem określonym w załączniku lit. C. 2) Prace awaryjne Wykonawca jest zobowiązany przeprowadzić w każdym przypadku zgłoszenia awarii przez Zamawiającego. 3) Prace dodatkowe Wykonawca jest zobowiązany przeprowadzić na każde żądanie i w terminie określonym przez Zamawiającego. 5. Serwis systemu sygnalizacji włamania i napadu 5.1. Urządzenia i elementy systemu sygnalizacji włamania i napadu podlegające serwisowi Węzeł Komunikacyjny Młociny. System sygnalizacji włamania i napadu podlegający serwisowi, zainstalowany na terenie Węzła Komunikacyjnego Młociny, zbudowany jest na bazie urządzeń i elementów firmy Galaxy, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu 19

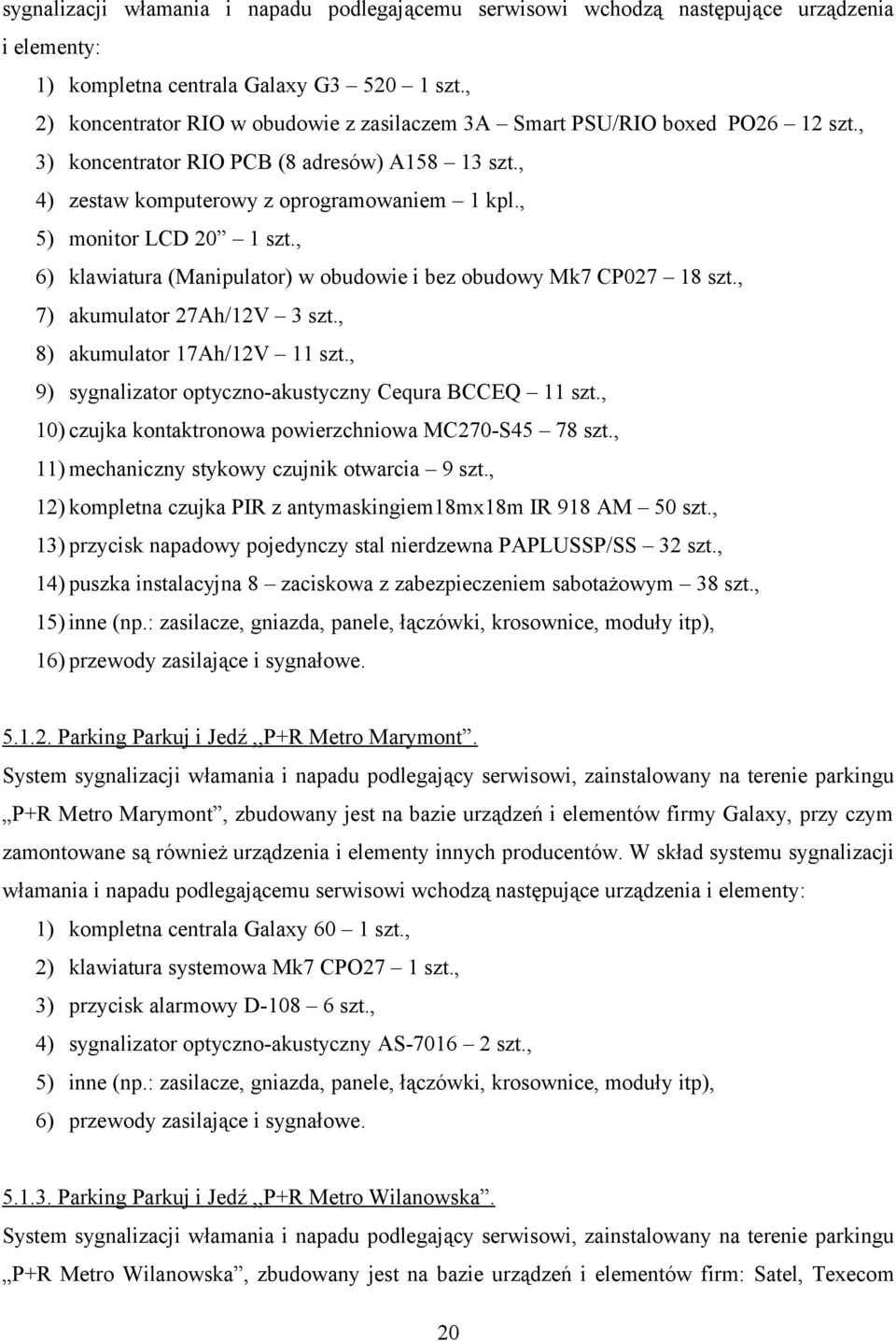

20 sygnalizacji włamania i napadu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna centrala Galaxy G szt., 2) koncentrator RIO w obudowie z zasilaczem 3A Smart PSU/RIO boxed PO26 12 szt., 3) koncentrator RIO PCB (8 adresów) A szt., 4) zestaw komputerowy z oprogramowaniem 1 kpl., 5) monitor LCD 20 1 szt., 6) klawiatura (Manipulator) w obudowie i bez obudowy Mk7 CP szt., 7) akumulator 27Ah/12V 3 szt., 8) akumulator 17Ah/12V 11 szt., 9) sygnalizator optyczno-akustyczny Cequra BCCEQ 11 szt., 10) czujka kontaktronowa powierzchniowa MC270-S45 78 szt., 11) mechaniczny stykowy czujnik otwarcia 9 szt., 12) kompletna czujka PIR z antymaskingiem18mx18m IR 918 AM 50 szt., 13) przycisk napadowy pojedynczy stal nierdzewna PAPLUSSP/SS 32 szt., 14) puszka instalacyjna 8 zaciskowa z zabezpieczeniem sabotażowym 38 szt., 15) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 16) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Marymont. System sygnalizacji włamania i napadu podlegający serwisowi, zainstalowany na terenie parkingu P+R Metro Marymont, zbudowany jest na bazie urządzeń i elementów firmy Galaxy, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu sygnalizacji włamania i napadu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna centrala Galaxy 60 1 szt., 2) klawiatura systemowa Mk7 CPO27 1 szt., 3) przycisk alarmowy D szt., 4) sygnalizator optyczno-akustyczny AS szt., 5) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 6) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Wilanowska. System sygnalizacji włamania i napadu podlegający serwisowi, zainstalowany na terenie parkingu P+R Metro Wilanowska, zbudowany jest na bazie urządzeń i elementów firm: Satel, Texecom 20

21 Mirage, Guard 64, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu sygnalizacji włamania i napadu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna centrala Satel CA-64 z zasilaczem 1 szt., 2) klawiatura kodowa Satel INT-KLCDK 1 szt., 3) sygnalizator optyczno-akustyczny Satel SPLZ szt., 4) czujka ruchu PIR DTD001 1 szt., 5) kontaktron drzwiowy 16 szt., 6) oprogramowanie Guard 64 1 szt., 7) kompletny zestaw komputerowy 1 kpl, 8) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 9) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Ursynów. System sygnalizacji włamania i napadu podlegający serwisowi, zainstalowany na terenie parkingu P+R Metro Ursynów, zbudowany jest na bazie urządzeń i elementów firmy Galaxy, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu sygnalizacji włamania i napadu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna centrala Galaxy Dimension 48 CO48-C 1 szt., 2) koncentrator RIO Boxed C072 2 szt., 3) interfejs uniwersalny RS 232 E054 1 szt., 4) moduł Ethernet E080 1 szt., 5) klawiatura systemowa CP037 1 szt., 6) czujka kontaktronowa Kontaktron 11 szt., 7) cyfrowa dualna czujka ruchu Cobalt 6 szt., 8) cyfrowa dualna czujka ruchu Cobalt Plus 1 szt., 9) cyfrowa czujka zbicia szkła Indigo 5 szt., 10) sygnalizator zewnętrzny, optyczno-akustyczny SP szt., 11) sygnalizator wewnętrzny, optyczno-akustyczny SPW szt., 12) przycisk antynapadowy PASP1 1 szt., 13) oprogramowanie R056 1 szt., 14) akumulator 17Ah 2 szt., 15) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 16) przewody zasilające i sygnałowe. 21

22 Parking Parkuj i Jedź,,P+R Anin SKM. System sygnalizacji włamania i napadu podlegający serwisowi, zainstalowany na terenie parkingu P+R Metro Anin SKM, zbudowany jest na bazie urządzeń i elementów firmy Galaxy, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu sygnalizacji włamania i napadu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna centrala Galaxy Dimension 48 CO48-C 1 szt., 2) koncentrator RIO Boxed C072 2 szt., 3) interfejs uniwersalny RS 232 E054 1 szt., 4) moduł Ethernet E080 1 szt., 5) klawiatura systemowa CP037 1 szt., 6) czujka kontaktronowa Kontaktron 9 szt., 7) cyfrowa dualna czujka ruchu Cobalt 6 szt., 8) cyfrowa dualna czujka ruchu Cobalt Plus 1 szt., 9) cyfrowa czujka zbicia szkła Indigo 5 szt., 10) sygnalizator zewnętrzny, optyczno-akustyczny SP szt., 11) sygnalizator wewnętrzny, optyczno-akustyczny SPW szt., 12) przycisk antynapadowy EMERGENCY 1 szt., 13) oprogramowanie R056 1 szt., 14) akumulator 17Ah 2 szt., 15) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 16) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Al. Krakowska. System sygnalizacji włamania i napadu podlegający serwisowi, zainstalowany na terenie parkingu P+R Al. Krakowska, zbudowany jest na bazie urządzeń i elementów firmy Galaxy, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu sygnalizacji włamania i napadu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna centrala Galaxy Dimnesion 96 1 szt., 2) sygnalizator optyczno-akustyczny zewnętrzny SP-4001 Satel 2 szt., 3) dualna cyfrowa czujka ruchu Silver Satel 3 szt., 4) przycisk napadowy nożny KBPN-03-Kabe 2 szt., 5) czytnik zbliżeniowy PRT12EM Cross Point Roger 5 szt., 6) klawiatura z wyświetlaczem LCD CP037 3 szt., 22

23 7) akustyczny detektor zbicia szkła Alarmtech AD700T 2 szt., 8) zasilacz buforowy liniowy AWZ300 Pulsar 1 szt., 9) czujka kontaktronowa KA 2071 Volta 5 szt., 10) przycisk do otwierania drzwi z kontrolą dostępu 5 szt., 11) awaryjny przycisk do otwierania drzwi z kontrolą dostępu 5 szt., 12) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 13) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Ursus Niedźwiadek. System sygnalizacji włamania i napadu podlegający serwisowi, zainstalowany na terenie parkingu P+R Ursus Niedźwiadek, zbudowany jest na bazie urządzeń i elementów firmy Galaxy, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu sygnalizacji włamania i napadu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna centrala Galaxy G3-520 (C144-C) 1 szt., 2) koncentrator PSU/RIO w obudowie z zasilaczem 3A (P026) 1 szt., 3) koncentrator RIO PCB (8 adresów) (A158) 1 szt., 4) klawiatura Mk7 (CP027) 2 szt., 5) obudowa klawiatury Mk7 (ObKz) 2 szt., 6) akumulator 17Ah/12V 3 szt., 7) sygnalizator optyczno-akustyczny Cequra (BCCEQ) 1 szt., 8) czujka kontaktronowa powierzchniowa (MC270-S45) 32 szt., 9) czujka PIR z antymaskingiem 18mx18m (IR 918 AM) 2 szt., 10) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 11) przewody zasilające i sygnałowe Pętla Autobusowa,,Dw. Wschodni i budynek ekspedycji autobusowej. System sygnalizacji włamania i napadu podlegający serwisowi, zainstalowany na terenie pętli autobusowej Dw. Wschodni i w budynku ekspedycji autobusowej, zbudowany jest na bazie urządzeń i elementów firmy Galaxy, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu sygnalizacji włamania i napadu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kompletna centrala Galaxy Dimension V6 (GD48CTG) 1 szt., 2) klawiatura systemowa MK7 (CP037) 1 szt., 23

24 3) moduł Ethernet E080 1 szt., 4) przycisk napadowy PASP1/SS 2 szt., 5) przycisk napadowy nożny 2 szt., 6) czujka konaktronowa SC516 Surface Contacts CQR 2 szt., 7) sygnalizator zewnętrzny, optyczno-akustyczny CEQURA SAOz (BCCEQ) 1 szt., 8) czujka PIR IS215T 2 szt., 9) detektor akustyczny zbicia szyby AD700AM 2 szt., 10) akumulator 17 Ah/12 1 szt., 11) oprogramowanie R056 1 szt., 12) inne (np.: zasilacze, gniazda, panele, łączówki, krosownice, moduły itp), 13) przewody zasilające i sygnałowe Zakres konserwacji systemu sygnalizacji włamania i napadu Zakres okresowych prac konserwacyjnych. W ramach Przedmiotu Zmówienia Wykonawca jest zobowiązany wykonać następujące okresowe prace konserwacyjne: 1) sprawdzić, przetestować i ocenić działanie systemu, w tym: ustawienia systemu, jakość pracy systemu, parametrów pracy systemu, czas pracy elementów systemu, stopień ewentualnej niesprawności; 2) wykonać niezbędne: regulacje, dostrojenia, ustawienia, czyszczenia zmiany w zainstalowanym oprogramowaniu, umożliwiające funkcjonowanie systemu zgodnie z założeniami producenta i Zamawiającego; 3) wywołać alarm poprzez wejście w obszar chronionych stref dla każdego obszaru; 4) wywołać alarm poprzez wciśnięcie przycisku napadowego dla każdego przycisku; 5) sprawdzić: hasła, kody, loginy, klucze do urządzeń oprogramowania; 6) sprawdzić współpracę z innymi systemami zależnymi; 7) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; 8) sprawdzić stan akumulatorów i poprawność ich działania; 9) skontrolować mocowania urządzeń; 10) przeprowadzić inwentaryzację systemu bazując na dokumentacji technicznej obiektu; 11) wykonać aktualizację dokumentacji technicznej obiektu Zakres prac awaryjnych. W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez pracownika Zarządu 24

25 Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: 1) przyjęciu zgłoszenia o awarii od pracowników Zarządu Transportu Miejskiego; 2) bezpośrednim podjęciu na obiektach, w ciągu 4 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii, o ile pracownik Zamawiającego uzna podjęcie działań za konieczne; 3) weryfikacji na żądanie i w terminie określonym przez Zamawiającego uszkodzeń spowodowanych awarią; 4) określeniu na żądanie i w terminie określonym przez Zamawiającego przyczyn powstania awarii; 5) przedstawieniu na żądanie i w terminie określonym przez Zamawiającego zakresu wykonania prac naprawczych; 6) wymianie na żądanie i w terminie wskazanym przez Zamawiającego niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; 7) przesłaniu na żądanie i w terminie wskazanym przez Zamawiającego pisemnego raportu, określającego źródło powstania awarii w wstępny kosztorys prac naprawczych.; 8) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie, lub ewentualne usunięcie awarii; 9) dokonaniu na żądanie i w terminie wskazanym przez Zamawiającego stosownego wpisu w książkę prac serwisowych danego obiektu Zakres prac dodatkowych. W ramach Przedmiotu Zamówienia Wykonawca jest zobowiązany wykonać w terminie i na żądanie Zamawiającego następujące prace dodatkowe: 1) wyczyścić (odkurzyć) urządzenia lub elementy systemu wskazane przez Zamawiającego; 2) przeprowadzić niezbędne: regulacje, dostrojenia, ustawienia, czyszczenia, zmiany w zainstalowanym oprogramowaniu, jeżeli zdaniem Zamawiającego lub Wykonawcy ich przeprowadzenie umożliwi lub poprawi działanie systemu; 3) sporządzić w formie wskazanej przez Zamawiającego wykaz kodów do urządzeń wskazanych przez Zamawiającego; 4) zmienić: hasło, kod, login lub klucz w urządzeniach; 5) zmienić: nazewnictwo/opisy urządzeń w systemie, podziały na grupy (dodanie nowych grup np. z podziałem na dostęp do poszczególnych pomieszczeń na danym obiekcie), strefy kodowania (dodanie nowych stref) według wytycznych Zamawiającego; 25

26 6) wykonać pomiary przewodów zasilających/sygnałowych, jeżeli Zamawiający lub Wykonawca uzna, iż są one niezbędne do ustalenia przyczyn nieprawidłowej pracy systemu; 7) sporządzić protokół lub raport z wykonanych prac (okresowych, dodatkowych, awaryjnych, naprawczych) według wytycznych Zamawiającego; 8) zabezpieczyć dane dotyczące pracy systemu wraz z historią zdarzeń z danego obiektu według wytycznych Zamawiającego (wykonać raport w formacie PDF i dostarczyć Zamawiającemu); 9) wprowadzić na danym obiekcie poszczególnych użytkowników do systemu wraz z przygotowaniem listy osób uprawnionych do korzystania z systemu; 10) wykonać na żądanie i w terminie wskazanym przez Zamawiającego stosowny wpis w książkę prac serwisowych danego obiektu Wykaz urządzeń i elementów zapasowych systemu sygnalizacji włamania i napadu. Zamawiający nie wymaga od Wykonawcy posiadania na stanie urządzeń zapasowych Harmonogram wykonywania prac serwisowych systemu sygnalizacji włamania i napadu. 1) Okresowe prace konserwacyjne Wykonawca jest zobowiązany wykonać zgodnie z harmonogramem określonym w załączniku lit. D. 2) Prace awaryjne Wykonawca jest zobowiązany przeprowadzić w każdym przypadku zgłoszenia awarii przez Zamawiającego. 3) Prace dodatkowe Wykonawca jest zobowiązany przeprowadzić na każde żądanie i w terminie określonym przez Zamawiającego. 6. Serwis systemu kontroli dostępu 6.1. Urządzenia i elementy systemu kontroli dostępu podlegające serwisowi Węzeł Komunikacyjny Młociny System kontroli dostępu podlegający serwisowi, zainstalowany na terenie Węzła Komunikacyjnego Młociny, zbudowany jest na bazie urządzeń i elementów firm: BEWATOR Cotag, Urmet przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu kontroli dostępu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) kontroler 4101 z obudową SBT 7 szt., wraz z poniższymi modułami i zasilaczami; a) moduły: 4210, 4253, 4230, 4232, szt., b) zasilacz kontrolera 12V DC/5A EDI-ZS 2000 z obudową SBT 7 szt., 2) głowica zbliżeniowa HF100 SBT 17 szt., 26

27 3) głowica zbliżeniowa HF100 6szt., 4) głowica zbliżeniowa HD szt., 5) głowica zbliżeniowa PR szt., 6) rygiel elektromagnetyczny E7-E4 eff eff 17 szt., 7) rygiel elektromagnetyczny NO 14/12 4 szt., 8) zwora elektromagnetyczna MS30 SSU-MAXI 17 szt., 9) przycisk ewakuacyjny WG2200/SG 21 szt., 10) sygnalizator akustyczny buzer 21 szt., 11) czujka magnetyczna nawierzchniowa wzmocniona 1045T 23 szt., 12) zestaw komputerowy 1 szt. w skład którego wchodzą; a) komputer PC z kartą sieciową i systemem operacyjnym SBT 1 kpl., b) monitor LCD BENQ 19 '' z głośnikami SBT 1 szt., c) program sterujący Cotag Granta SBT 1 szt., d) klawiatura 1 szt., e) myszka 1 szt., 13) zestaw domofonowy SET-MIWI-URMET 3 szt., 14) zestaw wideo domofonowy 1702/601 MIWI-URMET 1 szt., 15) zestaw wideo domofonowy 1855/642 MIWI-URMET 1 szt., 16) inne (np.: zasilacze, akumulatory, gniazda, panele, łączówki, krosownice, moduły itp), 17) przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Marymont System kontroli dostępu podlegający serwisowi, zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Metro Marymont, zbudowany jest na bazie urządzeń i elementów firm: BEWATOR Cotag, Urmet, przy czym zamontowane są również urządzenia i elementy innych producentów. W skład systemu kontroli dostępu podlegającemu serwisowi wchodzą następujące urządzenia i elementy: 1) zestaw PRIMO-2-HF (Kontroler 4010-CPP, zasilacz, oprogramowanie) 1 szt., 2) głowica zbliżeniowa PR szt., 3) sterownik pętli czytającej 270p 1 szt., 4) czujka kontaktronowa wzmocniona powierzchniowa 1045T 1 szt., 5) rygiel elektromagnetyczny NO 1 szt., 6) przycisk wyjścia ewakuacyjnego D szt., 7) zestaw domofonowy SET-MIWI-URMET 1 szt., 27
