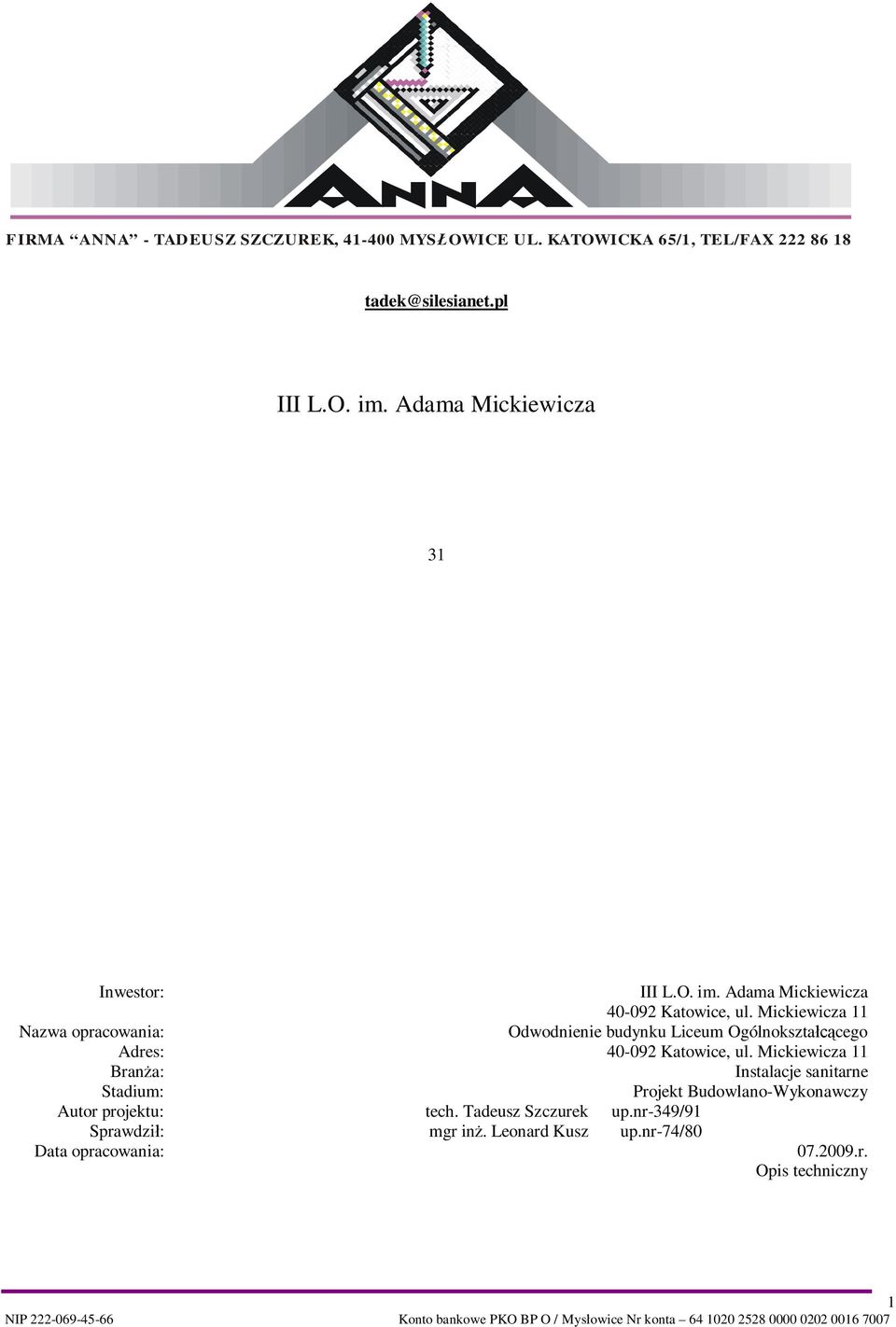

1 FIRMA ANNA - TADEUSZ SZCZUREK, MYS OWICE UL. KATOWICKA 65/1, TEL/FAX tadek@silesianet.pl III L.O. im. Adama Mickiewicza 31 Inwestor: III L.O. im. Adama Mickiewicza Katowice, ul. Mickiewicza 11 Nazwa opracowania: Odwodnienie budynku Liceum Ogólnokszta cego Adres: Katowice, ul. Mickiewicza 11 Bran a: Instalacje sanitarne Stadium: Projekt Budowlano-Wykonawczy Autor projektu: tech. Tadeusz Szczurek up.nr-349/91 Sprawdzi : mgr in. Leonard Kusz up.nr-74/80 Data opracowania: r. Opis techniczny 1

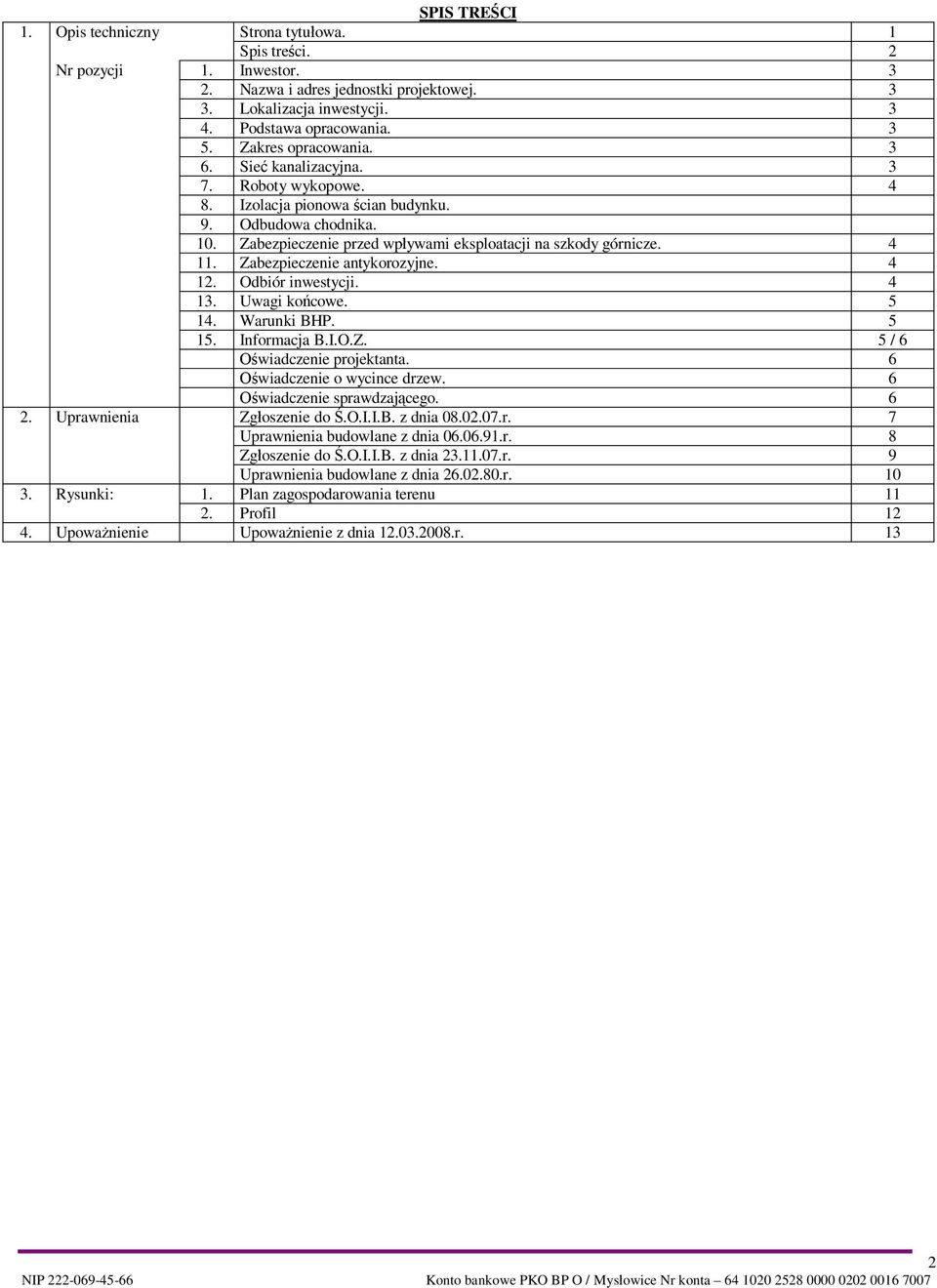

2 SPIS TRE CI 1. Opis techniczny Strona tytu owa. 1 Spis tre ci. 2 Nr pozycji 1. Inwestor Nazwa i adres jednostki projektowej Lokalizacja inwestycji Podstawa opracowania Zakres opracowania Sie kanalizacyjna Roboty wykopowe Izolacja pionowa cian budynku. 9. Odbudowa chodnika. 10. Zabezpieczenie przed wp ywami eksploatacji na szkody górnicze Zabezpieczenie antykorozyjne Odbiór inwestycji Uwagi ko cowe Warunki BHP Informacja B.I.O.Z. 5 / 6 wiadczenie projektanta. 6 wiadczenie o wycince drzew. 6 wiadczenie sprawdzaj cego Uprawnienia Zg oszenie do.o.i.i.b. z dnia r. 7 Uprawnienia budowlane z dnia r. 8 Zg oszenie do.o.i.i.b. z dnia r. 9 Uprawnienia budowlane z dnia r Rysunki: 1. Plan zagospodarowania terenu Profil Upowa nienie Upowa nienie z dnia r. 13 2

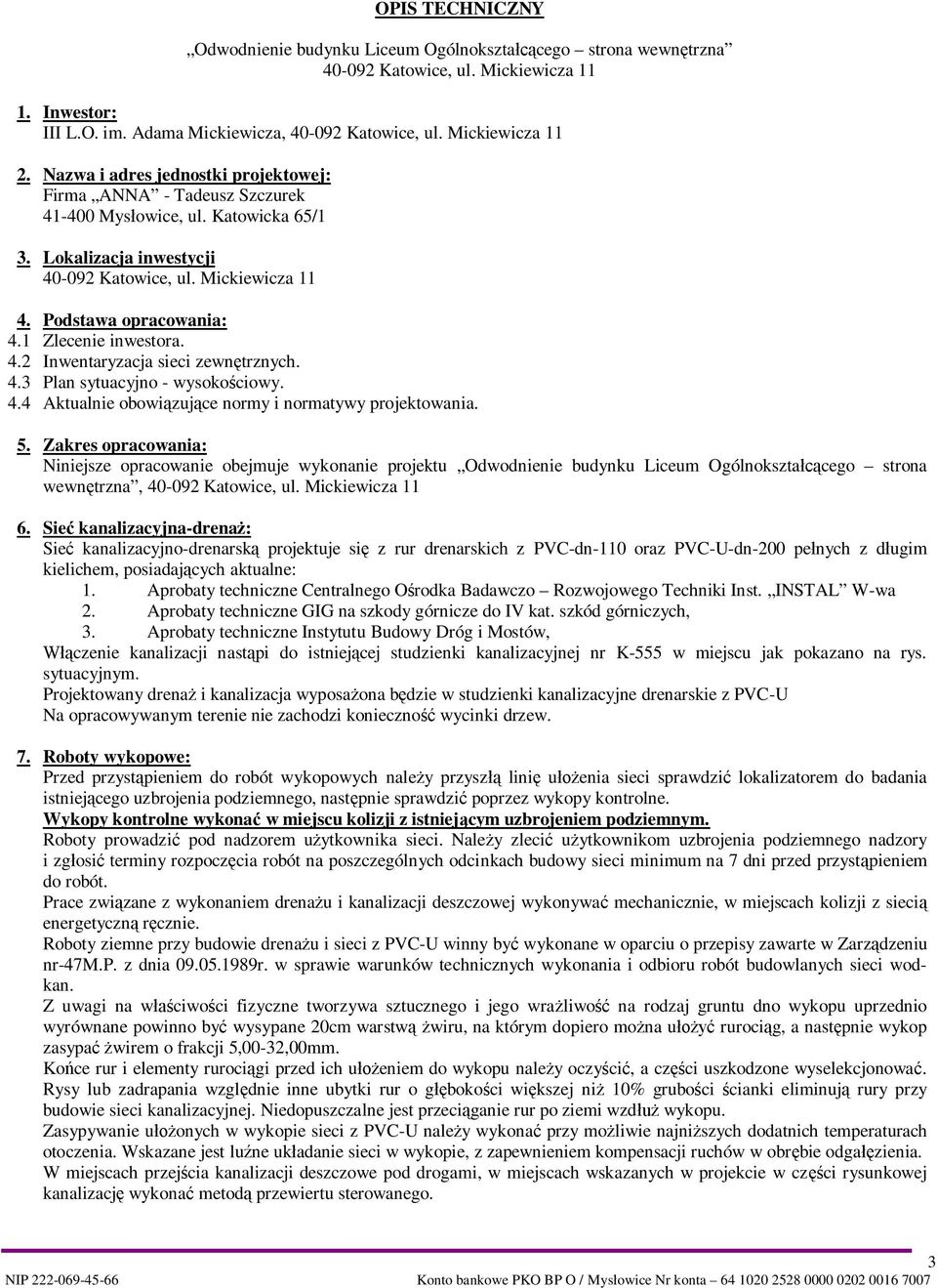

3 OPIS TECHNICZNY Odwodnienie budynku Liceum Ogólnokszta cego strona wewn trzna Katowice, ul. Mickiewicza Inwestor: III L.O. im. Adama Mickiewicza, Katowice, ul. Mickiewicza Nazwa i adres jednostki projektowej: Firma ANNA - Tadeusz Szczurek Mys owice, ul. Katowicka 65/1 3. Lokalizacja inwestycji Katowice, ul. Mickiewicza Podstawa opracowania: 4.1 Zlecenie inwestora. 4.2 Inwentaryzacja sieci zewn trznych. 4.3 Plan sytuacyjno - wysoko ciowy. 4.4 Aktualnie obowi zuj ce normy i normatywy projektowania. 5. Zakres opracowania: Niniejsze opracowanie obejmuje wykonanie projektu Odwodnienie budynku Liceum Ogólnokszta cego strona wewn trzna, Katowice, ul. Mickiewicza Sie kanalizacyjna-drena : Sie kanalizacyjno-drenarsk projektuje si z rur drenarskich z PVC-dn-110 oraz PVC-U-dn-200 pe nych z d ugim kielichem, posiadaj cych aktualne: 1. Aprobaty techniczne Centralnego O rodka Badawczo Rozwojowego Techniki Inst. INSTAL W-wa 2. Aprobaty techniczne GIG na szkody górnicze do IV kat. szkód górniczych, 3. Aprobaty techniczne Instytutu Budowy Dróg i Mostów, czenie kanalizacji nast pi do istniej cej studzienki kanalizacyjnej nr K-555 w miejscu jak pokazano na rys. sytuacyjnym. Projektowany drena i kanalizacja wyposa ona b dzie w studzienki kanalizacyjne drenarskie z PVC-U Na opracowywanym terenie nie zachodzi konieczno wycinki drzew. 7. Roboty wykopowe: Przed przyst pieniem do robót wykopowych nale y przysz lini u enia sieci sprawdzi lokalizatorem do badania istniej cego uzbrojenia podziemnego, nast pnie sprawdzi poprzez wykopy kontrolne. Wykopy kontrolne wykona w miejscu kolizji z istniej cym uzbrojeniem podziemnym. Roboty prowadzi pod nadzorem u ytkownika sieci. Nale y zleci u ytkownikom uzbrojenia podziemnego nadzory i zg osi terminy rozpocz cia robót na poszczególnych odcinkach budowy sieci minimum na 7 dni przed przyst pieniem do robót. Prace zwi zane z wykonaniem drena u i kanalizacji deszczowej wykonywa mechanicznie, w miejscach kolizji z sieci energetyczn r cznie. Roboty ziemne przy budowie drena u i sieci z PVC-U winny by wykonane w oparciu o przepisy zawarte w Zarz dzeniu nr-47m.p. z dnia r. w sprawie warunków technicznych wykonania i odbioru robót budowlanych sieci wodkan. Z uwagi na w ciwo ci fizyczne tworzywa sztucznego i jego wra liwo na rodzaj gruntu dno wykopu uprzednio wyrównane powinno by wysypane 20cm warstw wiru, na którym dopiero mo na u ruroci g, a nast pnie wykop zasypa wirem o frakcji 5,00-32,00mm. Ko ce rur i elementy ruroci gi przed ich u eniem do wykopu nale y oczy ci, a cz ci uszkodzone wyselekcjonowa. Rysy lub zadrapania wzgl dnie inne ubytki rur o g boko ci wi kszej ni 10% grubo ci cianki eliminuj rury przy budowie sieci kanalizacyjnej. Niedopuszczalne jest przeci ganie rur po ziemi wzd wykopu. Zasypywanie u onych w wykopie sieci z PVC-U nale y wykona przy mo liwie najni szych dodatnich temperaturach otoczenia. Wskazane jest lu ne uk adanie sieci w wykopie, z zapewnieniem kompensacji ruchów w obr bie odga zienia. W miejscach przej cia kanalizacji deszczowe pod drogami, w miejscach wskazanych w projekcie w cz ci rysunkowej kanalizacj wykona metod przewiertu sterowanego. 3

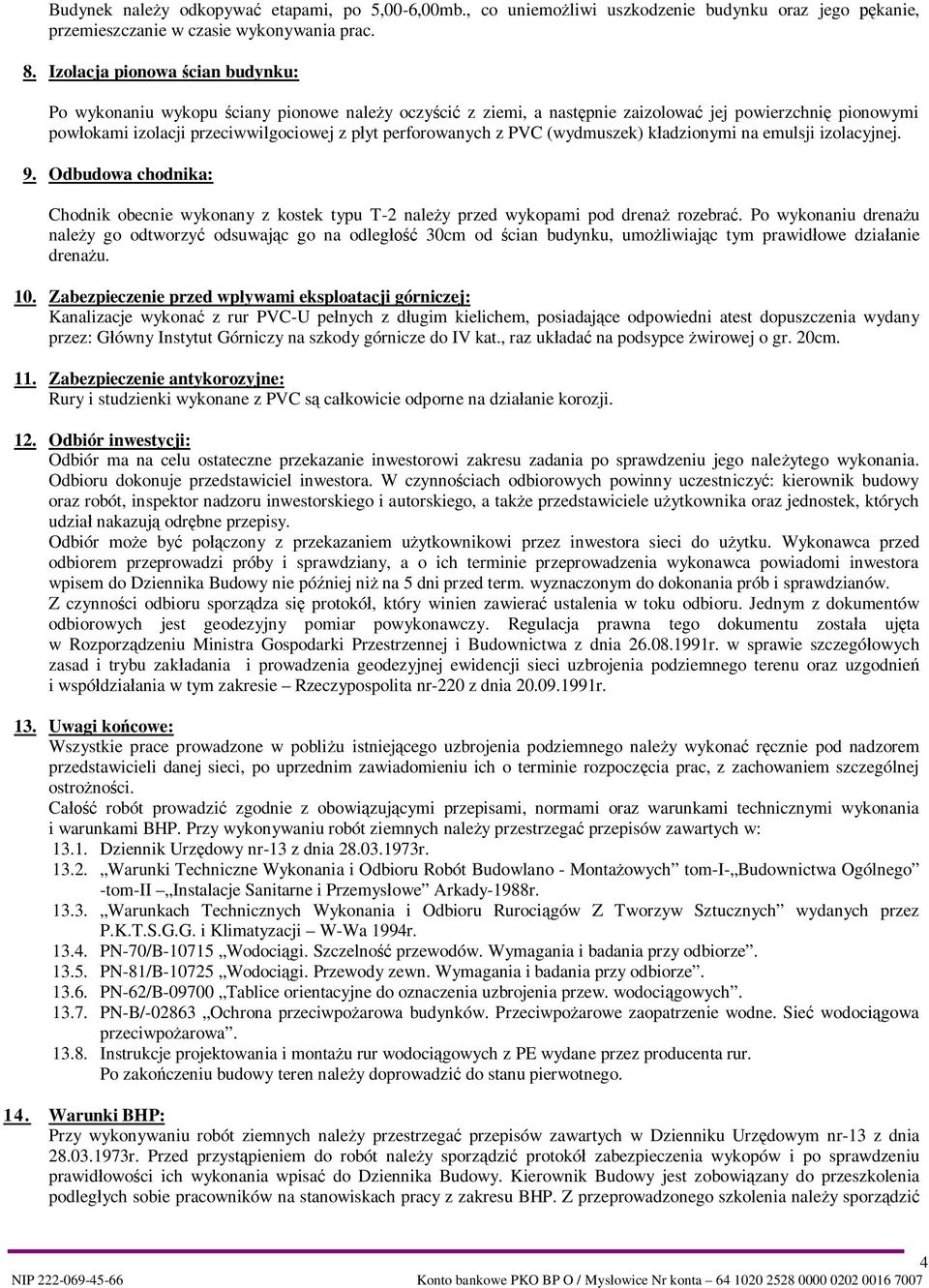

4 Budynek nale y odkopywa etapami, po 5,00-6,00mb., co uniemo liwi uszkodzenie budynku oraz jego kanie, przemieszczanie w czasie wykonywania prac. 8. Izolacja pionowa cian budynku: Po wykonaniu wykopu ciany pionowe nale y oczy ci z ziemi, a nast pnie zaizolowa jej powierzchni pionowymi pow okami izolacji przeciwwilgociowej z p yt perforowanych z PVC (wydmuszek) k adzionymi na emulsji izolacyjnej. 9. Odbudowa chodnika: Chodnik obecnie wykonany z kostek typu T-2 nale y przed wykopami pod drena rozebra. Po wykonaniu drena u nale y go odtworzy odsuwaj c go na odleg 30cm od cian budynku, umo liwiaj c tym prawid owe dzia anie drena u. 10. Zabezpieczenie przed wp ywami eksploatacji górniczej: Kanalizacje wykona z rur PVC-U pe nych z d ugim kielichem, posiadaj ce odpowiedni atest dopuszczenia wydany przez: G ówny Instytut Górniczy na szkody górnicze do IV kat., raz uk ada na podsypce wirowej o gr. 20cm. 11. Zabezpieczenie antykorozyjne: Rury i studzienki wykonane z PVC s ca kowicie odporne na dzia anie korozji. 12. Odbiór inwestycji: Odbiór ma na celu ostateczne przekazanie inwestorowi zakresu zadania po sprawdzeniu jego nale ytego wykonania. Odbioru dokonuje przedstawiciel inwestora. W czynno ciach odbiorowych powinny uczestniczy : kierownik budowy oraz robót, inspektor nadzoru inwestorskiego i autorskiego, a tak e przedstawiciele u ytkownika oraz jednostek, których udzia nakazuj odr bne przepisy. Odbiór mo e by po czony z przekazaniem u ytkownikowi przez inwestora sieci do u ytku. Wykonawca przed odbiorem przeprowadzi próby i sprawdziany, a o ich terminie przeprowadzenia wykonawca powiadomi inwestora wpisem do Dziennika Budowy nie pó niej ni na 5 dni przed term. wyznaczonym do dokonania prób i sprawdzianów. Z czynno ci odbioru sporz dza si protokó, który winien zawiera ustalenia w toku odbioru. Jednym z dokumentów odbiorowych jest geodezyjny pomiar powykonawczy. Regulacja prawna tego dokumentu zosta a uj ta w Rozporz dzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie szczegó owych zasad i trybu zak adania i prowadzenia geodezyjnej ewidencji sieci uzbrojenia podziemnego terenu oraz uzgodnie i wspó dzia ania w tym zakresie Rzeczypospolita nr-220 z dnia r. 13. Uwagi ko cowe: Wszystkie prace prowadzone w pobli u istniej cego uzbrojenia podziemnego nale y wykona r cznie pod nadzorem przedstawicieli danej sieci, po uprzednim zawiadomieniu ich o terminie rozpocz cia prac, z zachowaniem szczególnej ostro no ci. Ca robót prowadzi zgodnie z obowi zuj cymi przepisami, normami oraz warunkami technicznymi wykonania i warunkami BHP. Przy wykonywaniu robót ziemnych nale y przestrzega przepisów zawartych w: Dziennik Urz dowy nr-13 z dnia r Warunki Techniczne Wykonania i Odbioru Robót Budowlano - Monta owych tom-i- Budownictwa Ogólnego -tom-ii Instalacje Sanitarne i Przemys owe Arkady-1988r Warunkach Technicznych Wykonania i Odbioru Ruroci gów Z Tworzyw Sztucznych wydanych przez P.K.T.S.G.G. i Klimatyzacji W-Wa 1994r PN-70/B Wodoci gi. Szczelno przewodów. Wymagania i badania przy odbiorze PN-81/B Wodoci gi. Przewody zewn. Wymagania i badania przy odbiorze PN-62/B Tablice orientacyjne do oznaczenia uzbrojenia przew. wodoci gowych PN-B/ Ochrona przeciwpo arowa budynków. Przeciwpo arowe zaopatrzenie wodne. Sie wodoc gowa przeciwpo arowa Instrukcje projektowania i monta u rur wodoci gowych z PE wydane przez producenta rur. Po zako czeniu budowy teren nale y doprowadzi do stanu pierwotnego. 14. Warunki BHP: Przy wykonywaniu robót ziemnych nale y przestrzega przepisów zawartych w Dzienniku Urz dowym nr-13 z dnia r. Przed przyst pieniem do robót nale y sporz dzi protokó zabezpieczenia wykopów i po sprawdzeniu prawid owo ci ich wykonania wpisa do Dziennika Budowy. Kierownik Budowy jest zobowi zany do przeszkolenia podleg ych sobie pracowników na stanowiskach pracy z zakresu BHP. Z przeprowadzonego szkolenia nale y sporz dzi 4

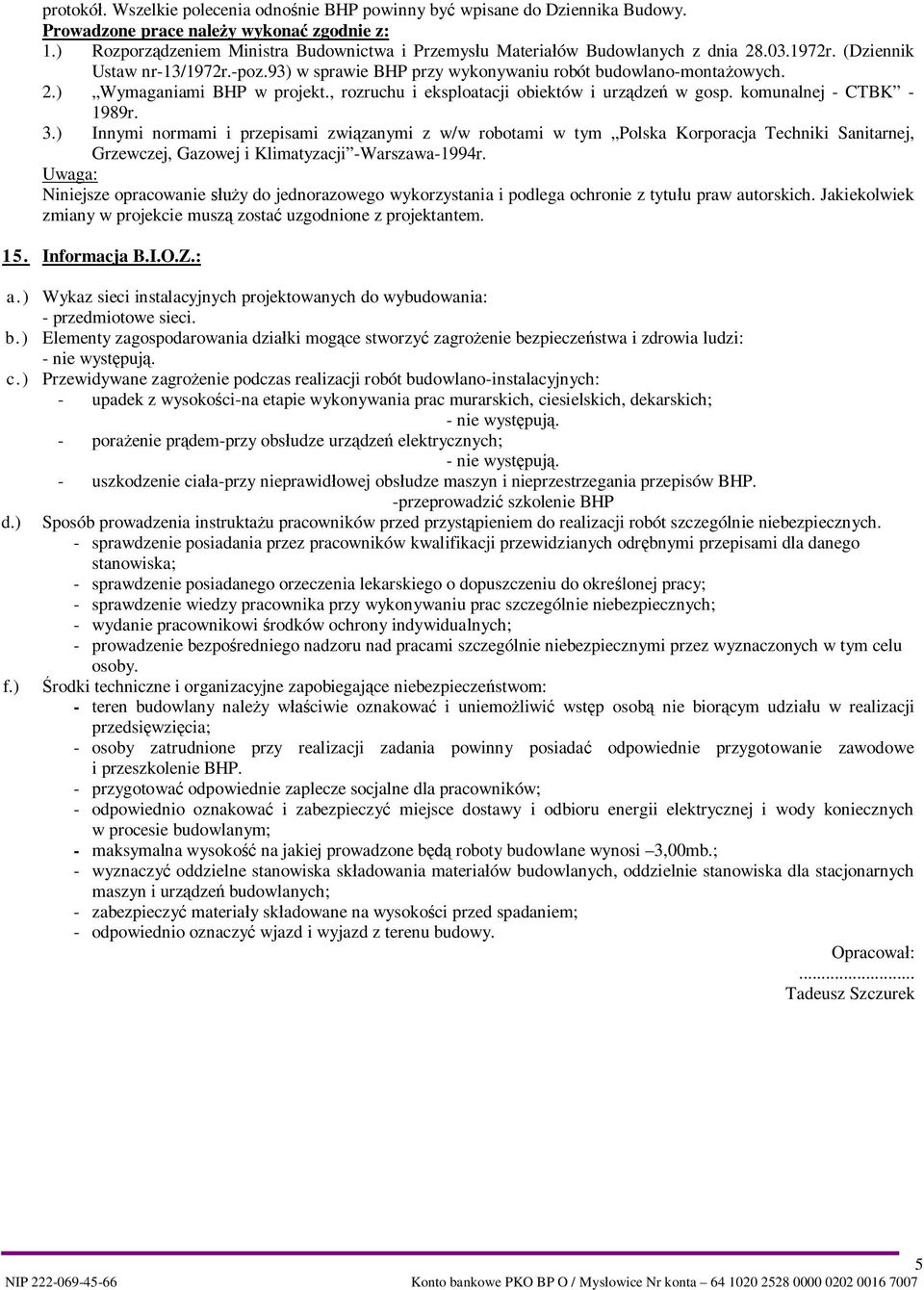

5 protokó. Wszelkie polecenia odno nie BHP powinny by wpisane do Dziennika Budowy. Prowadzone prace nale y wykona zgodnie z: 1.) Rozporz dzeniem Ministra Budownictwa i Przemys u Materia ów Budowlanych z dnia r. (Dziennik Ustaw nr-13/1972r.-poz.93) w sprawie BHP przy wykonywaniu robót budowlano-monta owych. 2.) Wymaganiami BHP w projekt., rozruchu i eksploatacji obiektów i urz dze w gosp. komunalnej - CTBK r. 3.) Innymi normami i przepisami zwi zanymi z w/w robotami w tym Polska Korporacja Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji -Warszawa-1994r. Uwaga: Niniejsze opracowanie y do jednorazowego wykorzystania i podlega ochronie z tytu u praw autorskich. Jakiekolwiek zmiany w projekcie musz zosta uzgodnione z projektantem. 15. Informacja B.I.O.Z.: a.) b.) c.) d.) f.) Wykaz sieci instalacyjnych projektowanych do wybudowania: - przedmiotowe sieci. Elementy zagospodarowania dzia ki mog ce stworzy zagro enie bezpiecze stwa i zdrowia ludzi: - nie wyst puj. Przewidywane zagro enie podczas realizacji robót budowlano-instalacyjnych: - upadek z wysoko ci-na etapie wykonywania prac murarskich, ciesielskich, dekarskich; - nie wyst puj. - pora enie pr dem-przy obs udze urz dze elektrycznych; - nie wyst puj. - uszkodzenie cia a-przy nieprawid owej obs udze maszyn i nieprzestrzegania przepisów BHP. -przeprowadzi szkolenie BHP Sposób prowadzenia instrukta u pracowników przed przyst pieniem do realizacji robót szczególnie niebezpiecznych. - sprawdzenie posiadania przez pracowników kwalifikacji przewidzianych odr bnymi przepisami dla danego stanowiska; - sprawdzenie posiadanego orzeczenia lekarskiego o dopuszczeniu do okre lonej pracy; - sprawdzenie wiedzy pracownika przy wykonywaniu prac szczególnie niebezpiecznych; - wydanie pracownikowi rodków ochrony indywidualnych; - prowadzenie bezpo redniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczonych w tym celu osoby. rodki techniczne i organizacyjne zapobiegaj ce niebezpiecze stwom: - teren budowlany nale y w ciwie oznakowa i uniemo liwi wst p osob nie bior cym udzia u w realizacji przedsi wzi cia; - osoby zatrudnione przy realizacji zadania powinny posiada odpowiednie przygotowanie zawodowe i przeszkolenie BHP. - przygotowa odpowiednie zaplecze socjalne dla pracowników; - odpowiednio oznakowa i zabezpieczy miejsce dostawy i odbioru energii elektrycznej i wody koniecznych w procesie budowlanym; - maksymalna wysoko na jakiej prowadzone b roboty budowlane wynosi 3,00mb.; - wyznaczy oddzielne stanowiska sk adowania materia ów budowlanych, oddzielnie stanowiska dla stacjonarnych maszyn i urz dze budowlanych; - zabezpieczy materia y sk adowane na wysoko ci przed spadaniem; - odpowiednio oznaczy wjazd i wyjazd z terenu budowy. Opracowa :... Tadeusz Szczurek 5
