Wentylacja. Błędy w budowie kanałów wywiewnych wentylacji naturalnej. Ciąg wsteczny. mgr inż. Tomasz Trusewicz
|
|
- Eleonora Wiśniewska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Wentylacja Błędy w budowie kanałów wywiewnych wentylacji naturalnej. Ciąg wsteczny. mgr inż. Tomasz Trusewicz 1
2 Usuwanie powietrza Przewody wentylacyjne indywidualne - prowadzone pionowo - prowadzone przy ścianach wewnętrznych - maksymalne odchylenie o 30 (max 2m) - kratka wentylacyjna mniej niż 15 cm od sufitu - ocieplone w strefach nieogrzewanych - szczelne i gładkie 2
3 Przewody wentylacyjne - właściwy przekrój prawidłowa budowa - właściwa długość - poprawne wyprowadzenie ponad dach 3
4 Przewody wentylacyjne prawidłowa budowa - minimalny przekrój powierzchnia przekroju min 0,016 m 2, najmniejszy wymiar przewodu prostokątnego 10 cm - praktyczny przekrój 14x14 cm i 14x20cm - praktyczna długość minimum 3 m 4
5 2 m Wydajność przewodów wentylacyjnych 25 m 3 /h 47 m 3 /h Kuchnia (14 x 14 cm, gaz) 11 m 62 m 3 /h Wymaganie normowe: 73 m 3 /h 70 m 3 /h 5
6 Przewody wentylacyjne wydajność a praktyczny przekrój i długość Długość kanału Wydajność kanału 14 x 14 cm Wydajność kanału 14 x 20 cm 1 m 14,3 21,2 2 m 25,4 36,3 3 m 33,8 48,3 5 m 47,9 68,5 8 m 62,9 88,7 11 m 72,7 103,8 6
7 Przewody wentylacyjne wydajność a praktyczny przekrój i długość 7

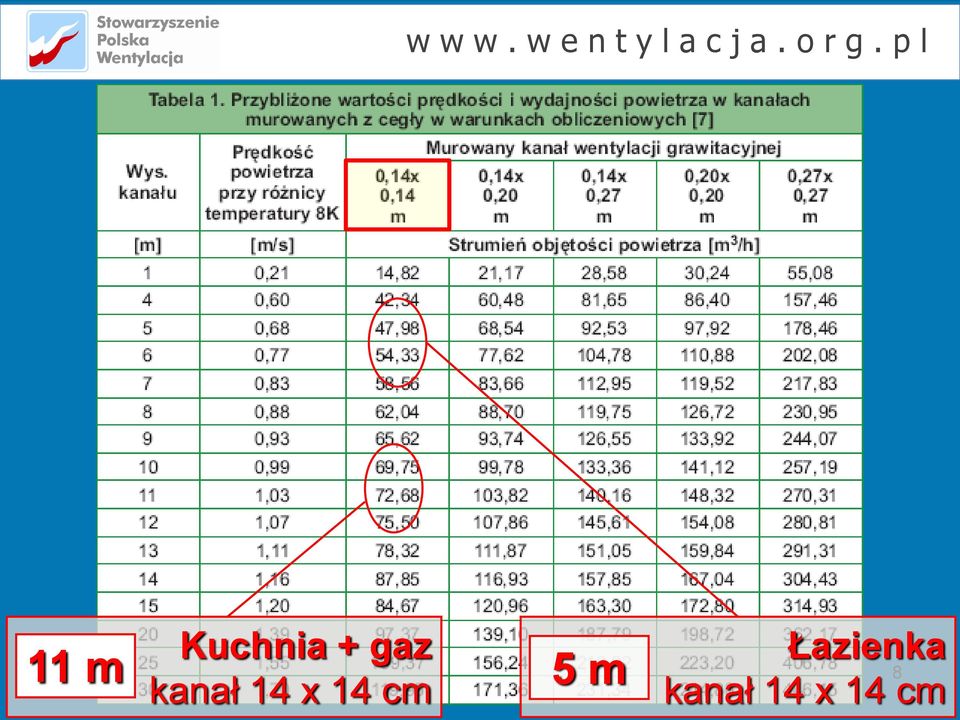

8 Przewody wentylacyjne wydajność a praktyczny przekrój i długość Kuchnia + gaz kanał 14 x 14 cm 11 m 5 m Łazienka 8 kanał 14 x 14 cm
9 Przewody wentylacyjne wydajność a praktyczny przekrój i długość Kuchnia + gaz kanał 14 x 14 cm 5 m 3 m Łazienka 9 kanał 14 x 14 cm
10 Przewody wentylacyjne Zakończenie nad dachem > 0,6 m < 12 o Norma PN-89/B Przewody dymowe 10
11 Przewody wentylacyjne Zakończenie nad dachem > 0,6 m pokrycie łatwopalne Norma PN-89/B Przewody dymowe > 12 o 11
12 Przewody wentylacyjne Zakończenie nad dachem > 1m > 0,3 m pokrycie niepalne > 12 o Norma PN-89/B Przewody dymowe 12
13 Przewody wentylacyjne Zakończenie nad dachem < 1,5m < 3 m 3 10 m < 0,3m 12 o < 0,3m Norma PN-89/B Przewody dymowe 13
14 Wsteczne ciągi lokalizacja architektura budynku 14

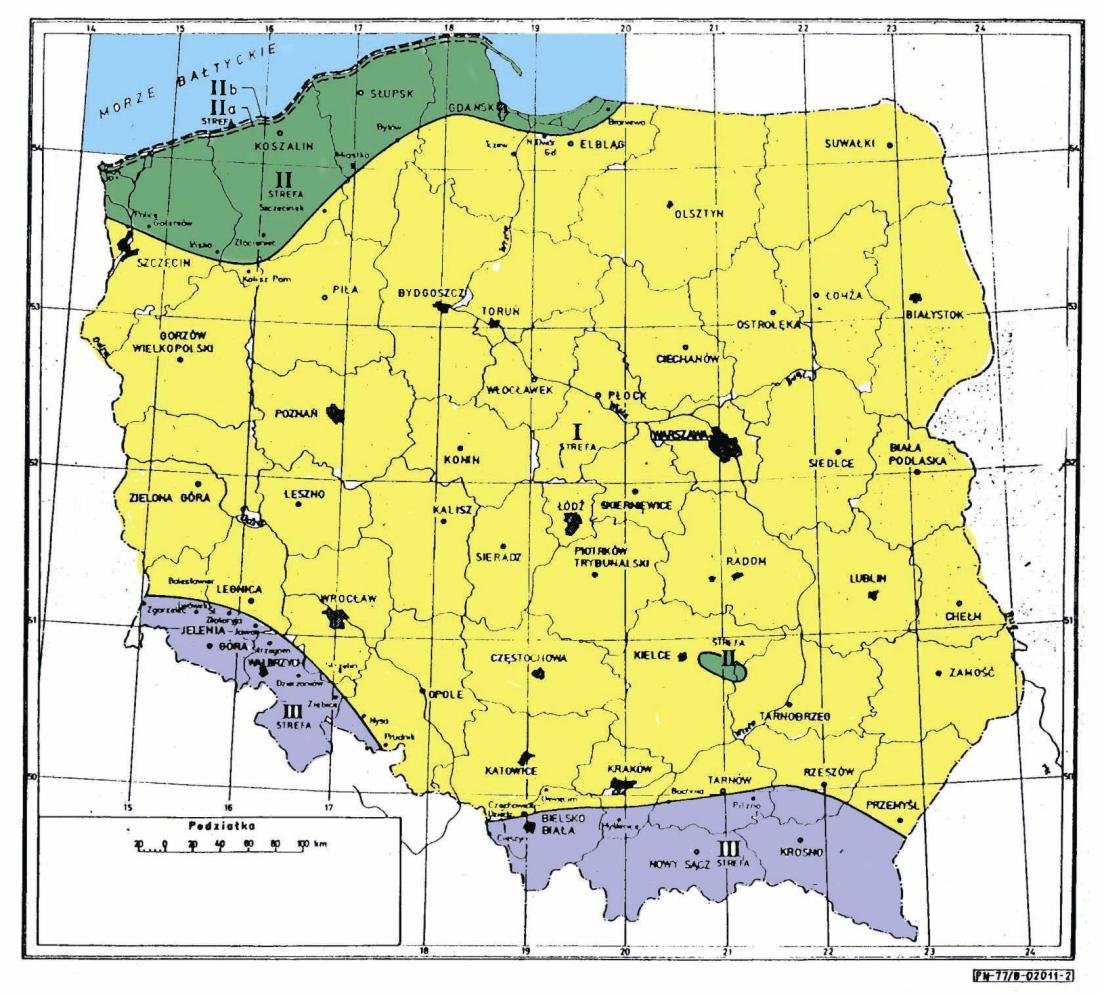

15 Wsteczne ciągi II strefa + III strefa + I strefa +/- lokalizacja 15
16 Wsteczne ciągi Strefa nadciśnienia Nadmierny dopływ powietrza do mieszkania
17 Wsteczne ciągi Strefa podciśnienia Utrudniony dopływ powietrza do mieszkania
18 Wsteczne ciągi Strefa nadciśnienia rys. archiwum Darco Strefa nadciśnienia Strefa nadciśnienia architektura budynku 18
19 Wsteczne ciągi różna wysokość kanałów szczelne okna architektura budynku 19
20 Wsteczne ciągi architektura budynku - strefy podciśnienia (strona zawietrzna) - strefy podciśnienia (wysokie sąsiedztwo budynku) - boczne-jednostronne wyloty z kanałów wentylacyjnych - kształt dachu / zakończenie kanałów brak dopływu powietrza różna długość kanałów wentylacyjnych różna temperatura kanałów wentylacyjnych 20
21 fot. T. Trusewicz dobrze 21
22 fot. T. Trusewicz źle 22
23 źle 23
24 Przewody wentylacyjne - błędy 2 cm Brak ocieplenia w strefie nieogrzewanej 24
25 Przewody wentylacyjne - błędy fot fot.
26 Przewody wentylacyjne - błędy 26
27 Przewody wentylacyjne - błędy 27
28 Przewody wentylacyjne - błędy 28
29 fot. T. Trusewicz źle 29
30 Przewody wentylacyjne Zakończenie nad dachem 30
31 Przewody wentylacyjne Zakończenie nad dachem 31
32 Przewody wentylacyjne Zakończenie nad dachem 32
33 źle 33
34 źle 34
35 Przewody wentylacyjne Zakończenie nad dachem 35
36 Jesteśmy organizacją osób zawodowo zajmujących się zagadnieniami wentylacji w budownictwie. Naszym celem jest upowszechnianie stosowania skutecznych i efektywnych sposobów wentylowania budynków. Nasze działania propagujące wiedzę o jakości powietrza w budynkach zmierzają do podnoszenia świadomości społecznej na temat właściwej wentylacji. W Stowarzyszeniu można uzyskać pomoc w rozwiązaniu problemów z wentylacją. Oferujemy specjalistyczne usługi: porady i konsultacje ekspertów informacje o sposobach wentylowania budynków wykonywanie opinii i ekspertyz technicznych pomiary skuteczności działania wentylacji pomiary parametrów powietrza w budynku kontakt z projektantami i wykonawcami wentylacji w w w. w e n t y l a c j a. o r g. p l Biuro Warszawa, ul. Ratuszowa 11/230 tel. (0-22) , fax (0-22) spw@wentylacja.org.pl 36
