P R O J E K T W Y K O N A W C Z Y z a m i e n n y. budowy połączenia ul.jedności Narodowej z ul.trzebnicką.

Transkrypt

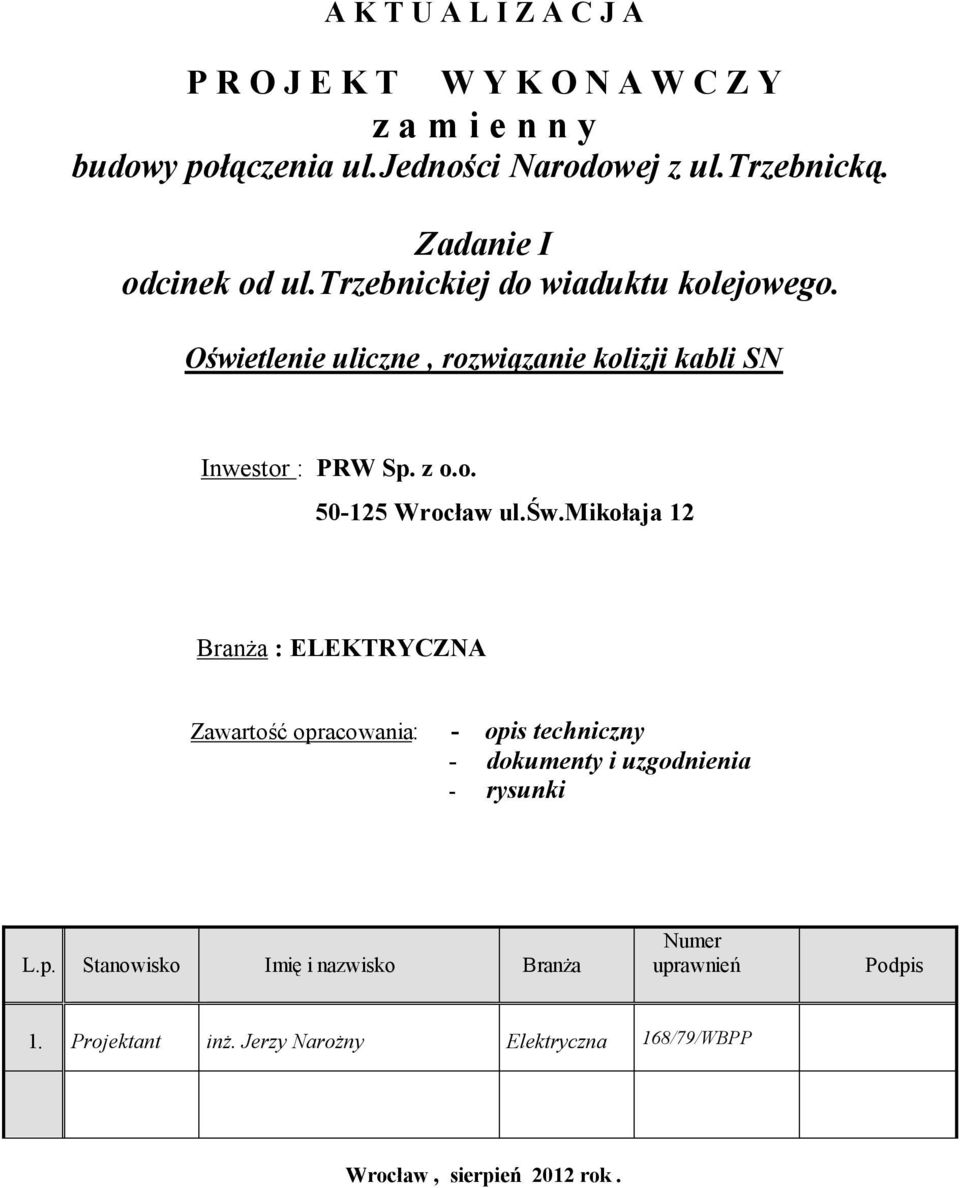

1 A K T U A L I Z A C J A P R O J E K T W Y K O N A W C Z Y z a m i e n n y budowy połączenia ul.jedności Narodowej z ul.trzebnicką. Zadanie I odcinek od ul.trzebnickiej do wiaduktu kolejowego. Oświetlenie uliczne, rozwiązanie kolizji kabli SN Inwestor : PRW Sp. z o.o Wrocław ul.św.mikołaja 12 Branża : ELEKTRYCZNA Zawartość opracowania: - opis techniczny - dokumenty i uzgodnienia - rysunki L.p. Stanowisko Imię i nazwisko Branża Numer uprawnień Podpis 1. Projektant inż. Jerzy Narożny Elektryczna 168/79/WBPP Wrocław, sierpień 2012 rok.

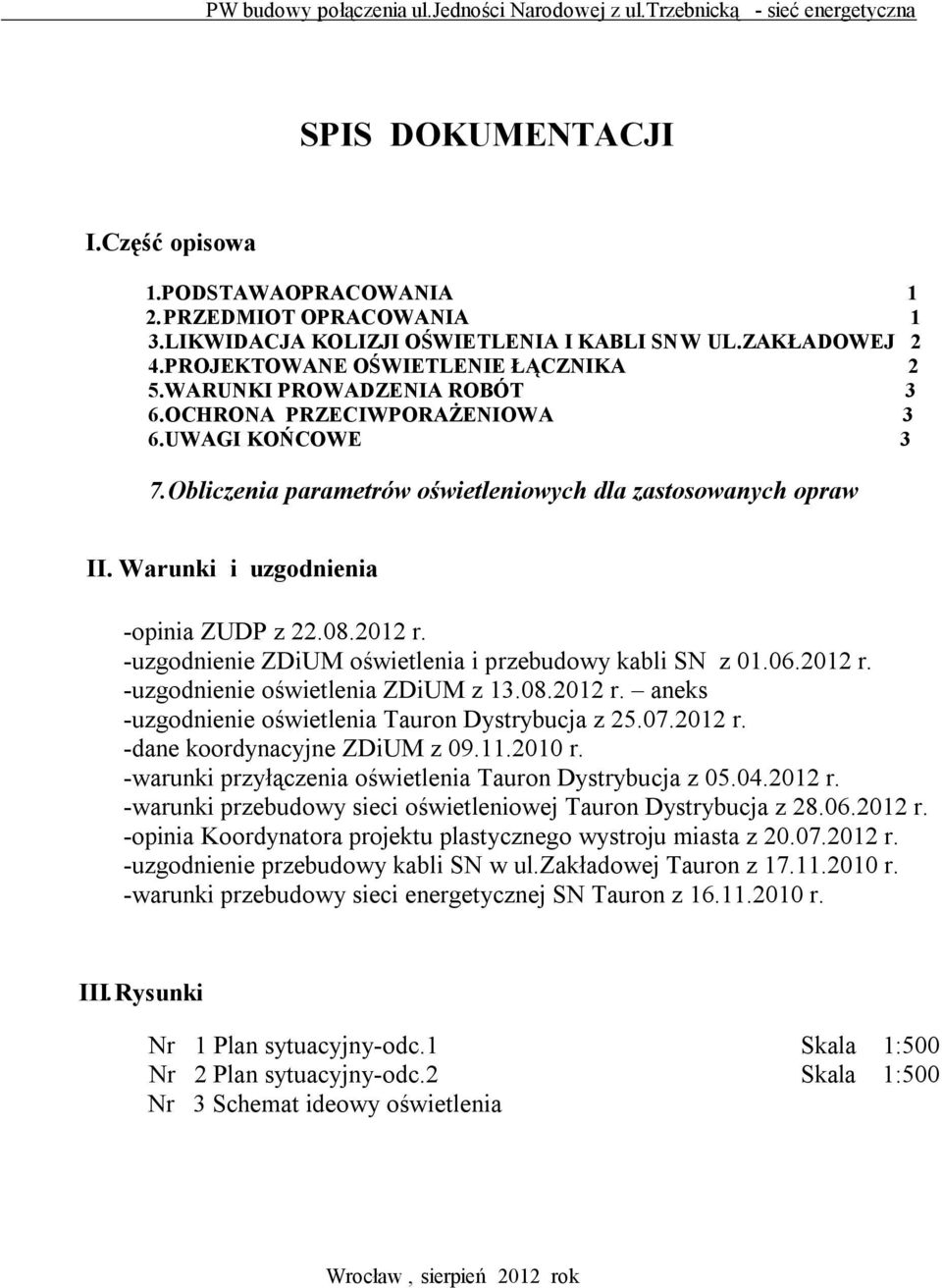

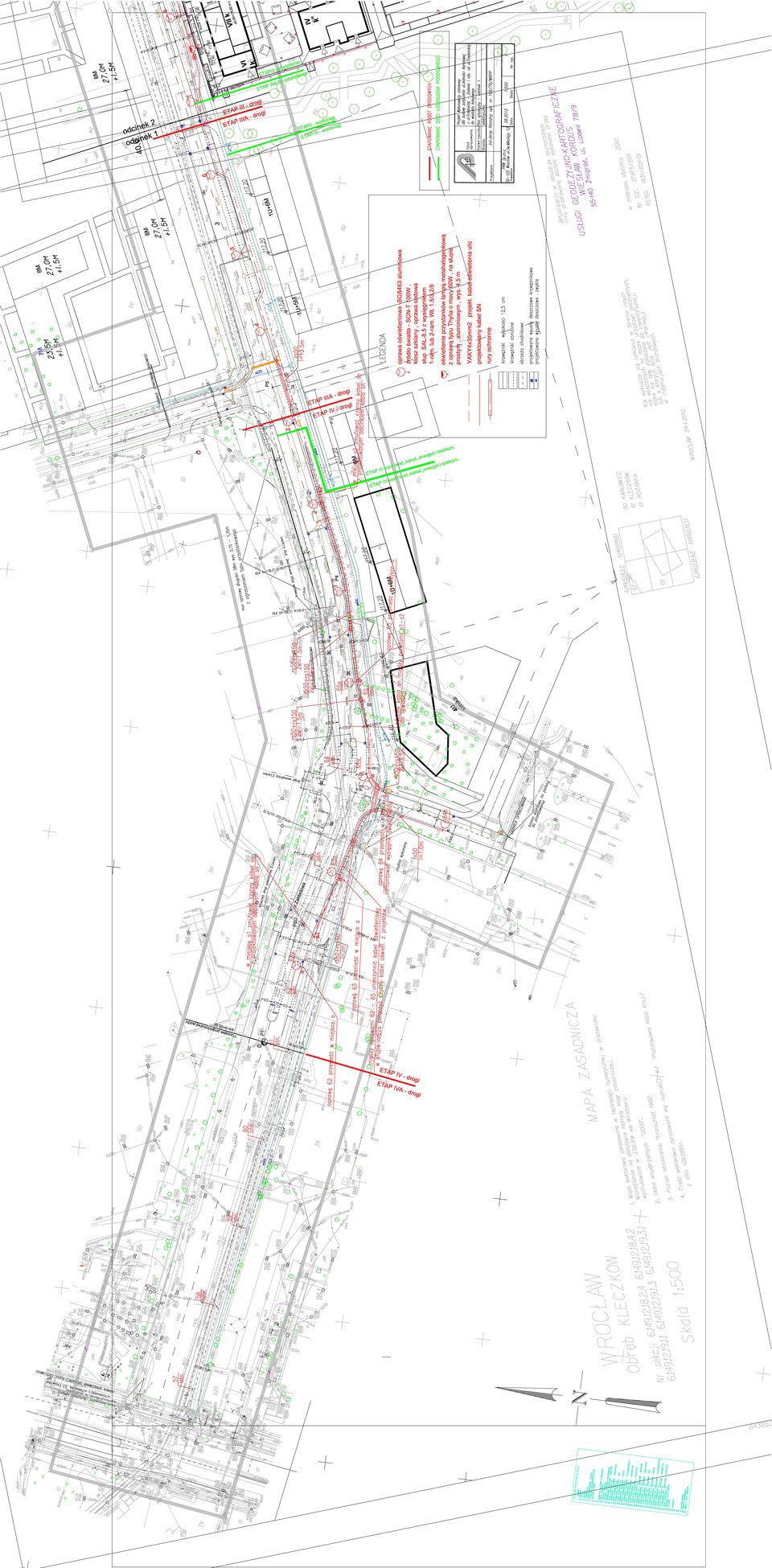

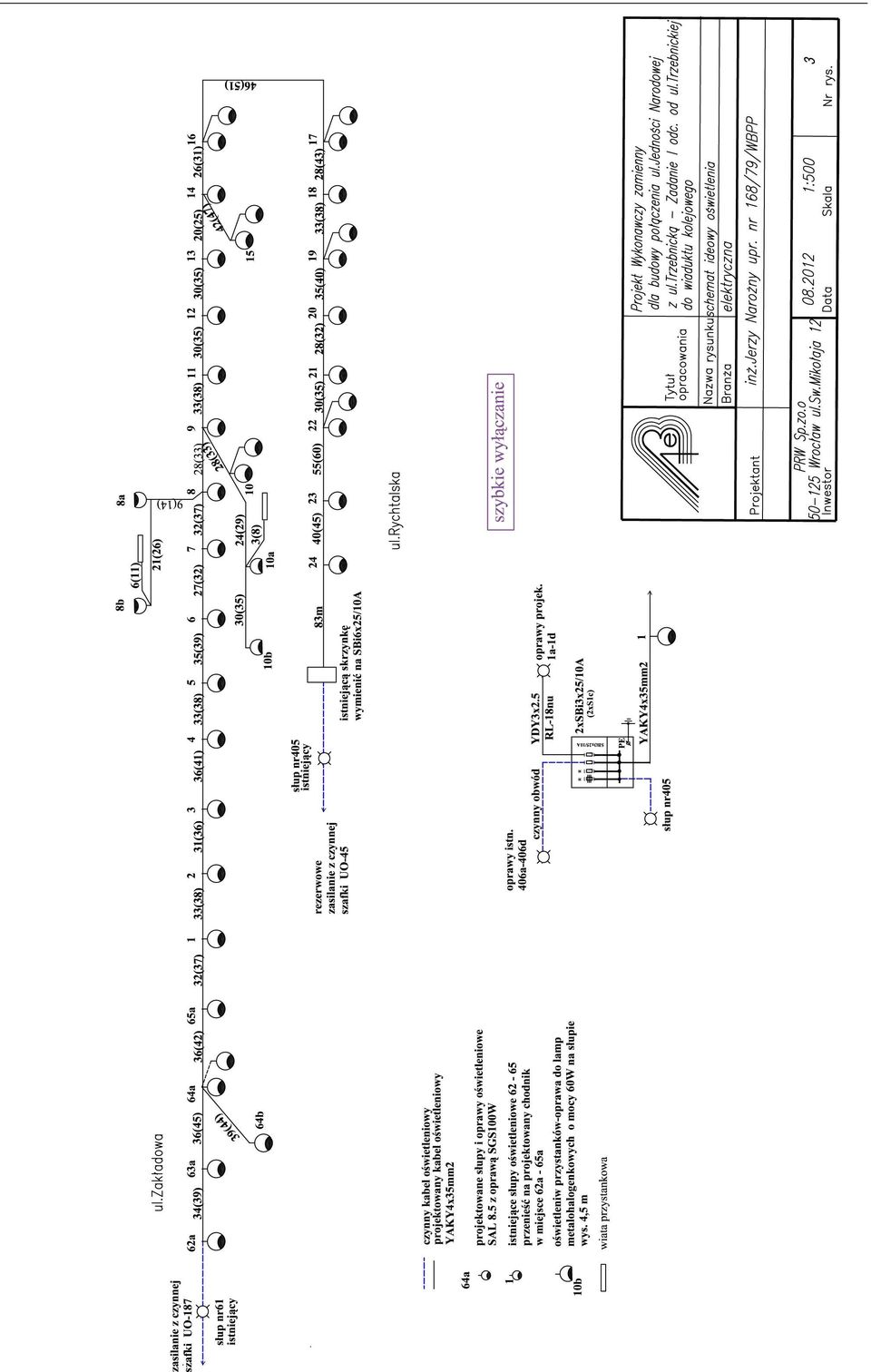

2 PW budowy połączenia ul.jedności Narodowej z ul.trzebnicką - sieć energetyczna SPIS DOKUMENTACJI I.Część opisowa 1.PODSTAWAOPRACOWANIA 1 2.PRZEDMIOT OPRACOWANIA 1 3.LIKWIDACJA KOLIZJI OŚWIETLENIA I KABLI SN W UL.ZAKŁADOWEJ 2 4.PROJEKTOWANE OŚWIETLENIE ŁĄCZNIKA 2 5.WARUNKI PROWADZENIA ROBÓT 3 6.OCHRONA PRZECIWPORAŻENIOWA 3 6.UWAGI KOŃCOWE 3 7.Obliczenia parametrów oświetleniowych dla zastosowanych opraw II. Warunki i uzgodnienia -opinia ZUDP z r. -uzgodnienie ZDiUM oświetlenia i przebudowy kabli SN z r. -uzgodnienie oświetlenia ZDiUM z r. aneks -uzgodnienie oświetlenia Tauron Dystrybucja z r. -dane koordynacyjne ZDiUM z r. -warunki przyłączenia oświetlenia Tauron Dystrybucja z r. -warunki przebudowy sieci oświetleniowej Tauron Dystrybucja z r. -opinia Koordynatora projektu plastycznego wystroju miasta z r. -uzgodnienie przebudowy kabli SN w ul.zakładowej Tauron z r. -warunki przebudowy sieci energetycznej SN Tauron z r. III.Rysunki Nr 1 Plan sytuacyjny-odc.1 Skala 1:500 Nr 2 Plan sytuacyjny-odc.2 Skala 1:500 Nr 3 Schemat ideowy oświetlenia Wrocław, sierpień 2012 rok

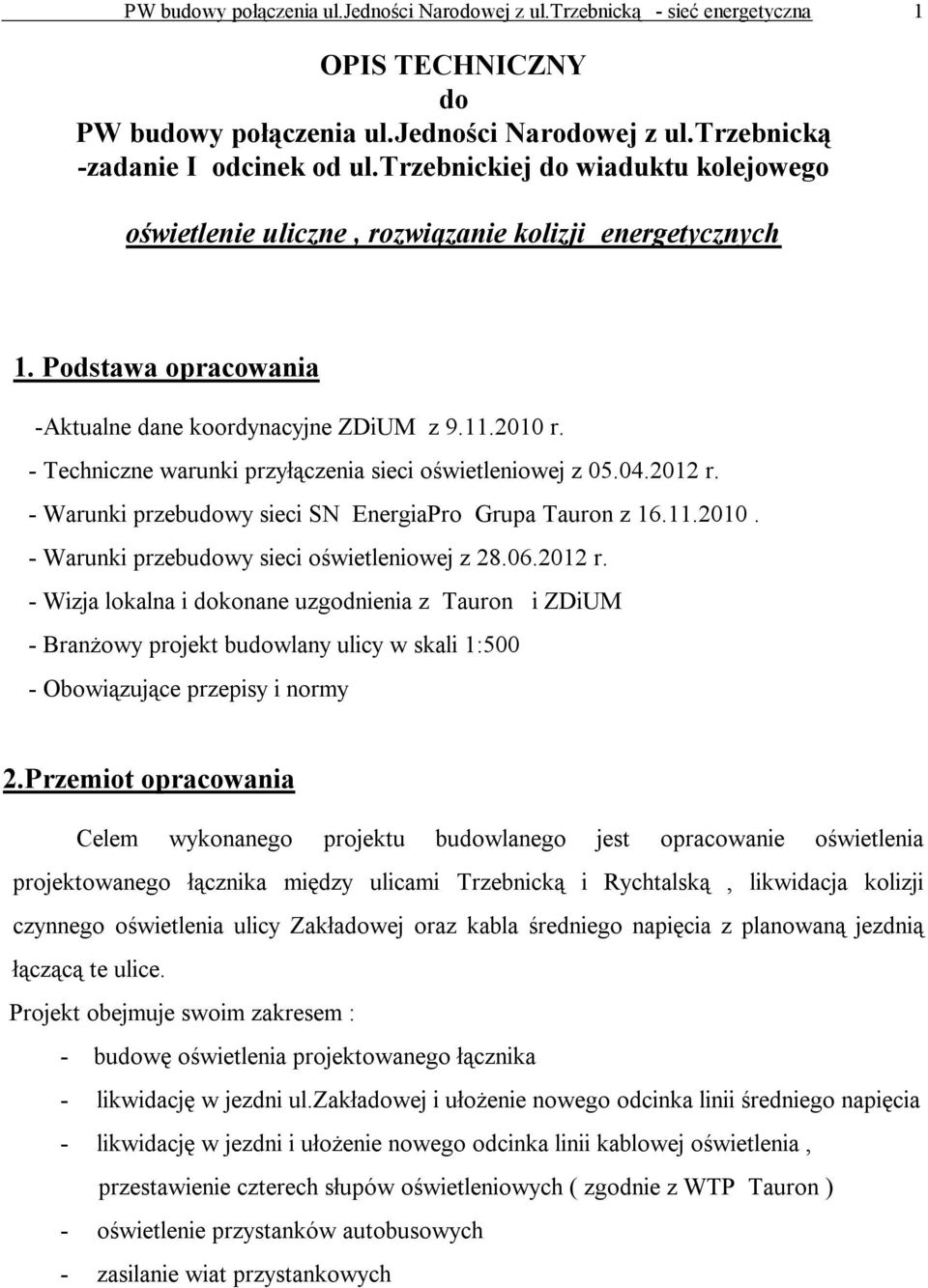

3 PW budowy połączenia ul.jedności Narodowej z ul.trzebnicką - sieć energetyczna 1 OPIS TECHNICZNY do PW budowy połączenia ul.jedności Narodowej z ul.trzebnicką -zadanie I odcinek od ul.trzebnickiej do wiaduktu kolejowego oświetlenie uliczne, rozwiązanie kolizji energetycznych 1. Podstawa opracowania -Aktualne dane koordynacyjne ZDiUM z r. - Techniczne warunki przyłączenia sieci oświetleniowej z r. - Warunki przebudowy sieci SN EnergiaPro Grupa Tauron z Warunki przebudowy sieci oświetleniowej z r. - Wizja lokalna i dokonane uzgodnienia z Tauron i ZDiUM - Branżowy projekt budowlany ulicy w skali 1:500 - Obowiązujące przepisy i normy 2.Przemiot opracowania Celem wykonanego projektu budowlanego jest opracowanie oświetlenia projektowanego łącznika między ulicami Trzebnicką i Rychtalską, likwidacja kolizji czynnego oświetlenia ulicy Zakładowej oraz kabla średniego napięcia z planowaną jezdnią łączącą te ulice. Projekt obejmuje swoim zakresem : - budowę oświetlenia projektowanego łącznika - likwidację w jezdni ul.zakładowej i ułożenie nowego odcinka linii średniego napięcia - likwidację w jezdni i ułożenie nowego odcinka linii kablowej oświetlenia, przestawienie czterech słupów oświetleniowych ( zgodnie z WTP Tauron ) - oświetlenie przystanków autobusowych - zasilanie wiat przystankowych

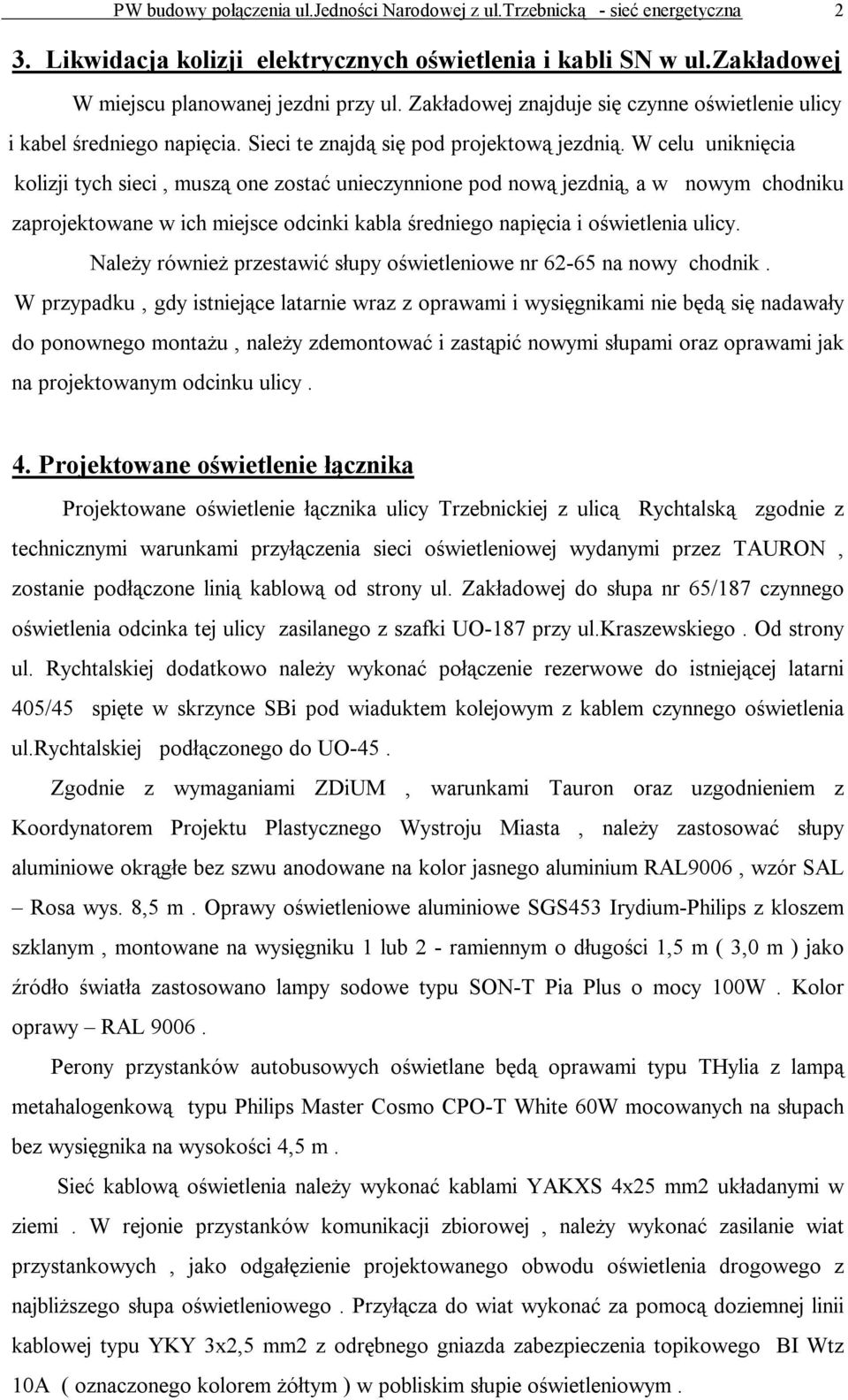

4 PW budowy połączenia ul.jedności Narodowej z ul.trzebnicką - sieć energetyczna 2 3. Likwidacja kolizji elektrycznych oświetlenia i kabli SN w ul.zakładowej W miejscu planowanej jezdni przy ul. Zakładowej znajduje się czynne oświetlenie ulicy i kabel średniego napięcia. Sieci te znajdą się pod projektową jezdnią. W celu uniknięcia kolizji tych sieci, muszą one zostać unieczynnione pod nową jezdnią, a w nowym chodniku zaprojektowane w ich miejsce odcinki kabla średniego napięcia i oświetlenia ulicy. Należy również przestawić słupy oświetleniowe nr na nowy chodnik. W przypadku, gdy istniejące latarnie wraz z oprawami i wysięgnikami nie będą się nadawały do ponownego montażu, należy zdemontować i zastąpić nowymi słupami oraz oprawami jak na projektowanym odcinku ulicy. 4. Projektowane oświetlenie łącznika Projektowane oświetlenie łącznika ulicy Trzebnickiej z ulicą Rychtalską zgodnie z technicznymi warunkami przyłączenia sieci oświetleniowej wydanymi przez TAURON, zostanie podłączone linią kablową od strony ul. Zakładowej do słupa nr 65/187 czynnego oświetlenia odcinka tej ulicy zasilanego z szafki UO-187 przy ul.kraszewskiego. Od strony ul. Rychtalskiej dodatkowo należy wykonać połączenie rezerwowe do istniejącej latarni 405/45 spięte w skrzynce SBi pod wiaduktem kolejowym z kablem czynnego oświetlenia ul.rychtalskiej podłączonego do UO-45. Zgodnie z wymaganiami ZDiUM, warunkami Tauron oraz uzgodnieniem z Koordynatorem Projektu Plastycznego Wystroju Miasta, należy zastosować słupy aluminiowe okrągłe bez szwu anodowane na kolor jasnego aluminium RAL9006, wzór SAL Rosa wys. 8,5 m. Oprawy oświetleniowe aluminiowe SGS453 Irydium-Philips z kloszem szklanym, montowane na wysięgniku 1 lub 2 - ramiennym o długości 1,5 m ( 3,0 m ) jako źródło światła zastosowano lampy sodowe typu SON-T Pia Plus o mocy 100W. Kolor oprawy RAL Perony przystanków autobusowych oświetlane będą oprawami typu THylia z lampą metahalogenkową typu Philips Master Cosmo CPO-T White 60W mocowanych na słupach bez wysięgnika na wysokości 4,5 m. Sieć kablową oświetlenia należy wykonać kablami YAKXS 4x25 mm2 układanymi w ziemi. W rejonie przystanków komunikacji zbiorowej, należy wykonać zasilanie wiat przystankowych, jako odgałęzienie projektowanego obwodu oświetlenia drogowego z najbliższego słupa oświetleniowego. Przyłącza do wiat wykonać za pomocą doziemnej linii kablowej typu YKY 3x2,5 mm2 z odrębnego gniazda zabezpieczenia topikowego BI Wtz 10A ( oznaczonego kolorem żółtym ) w pobliskim słupie oświetleniowym.

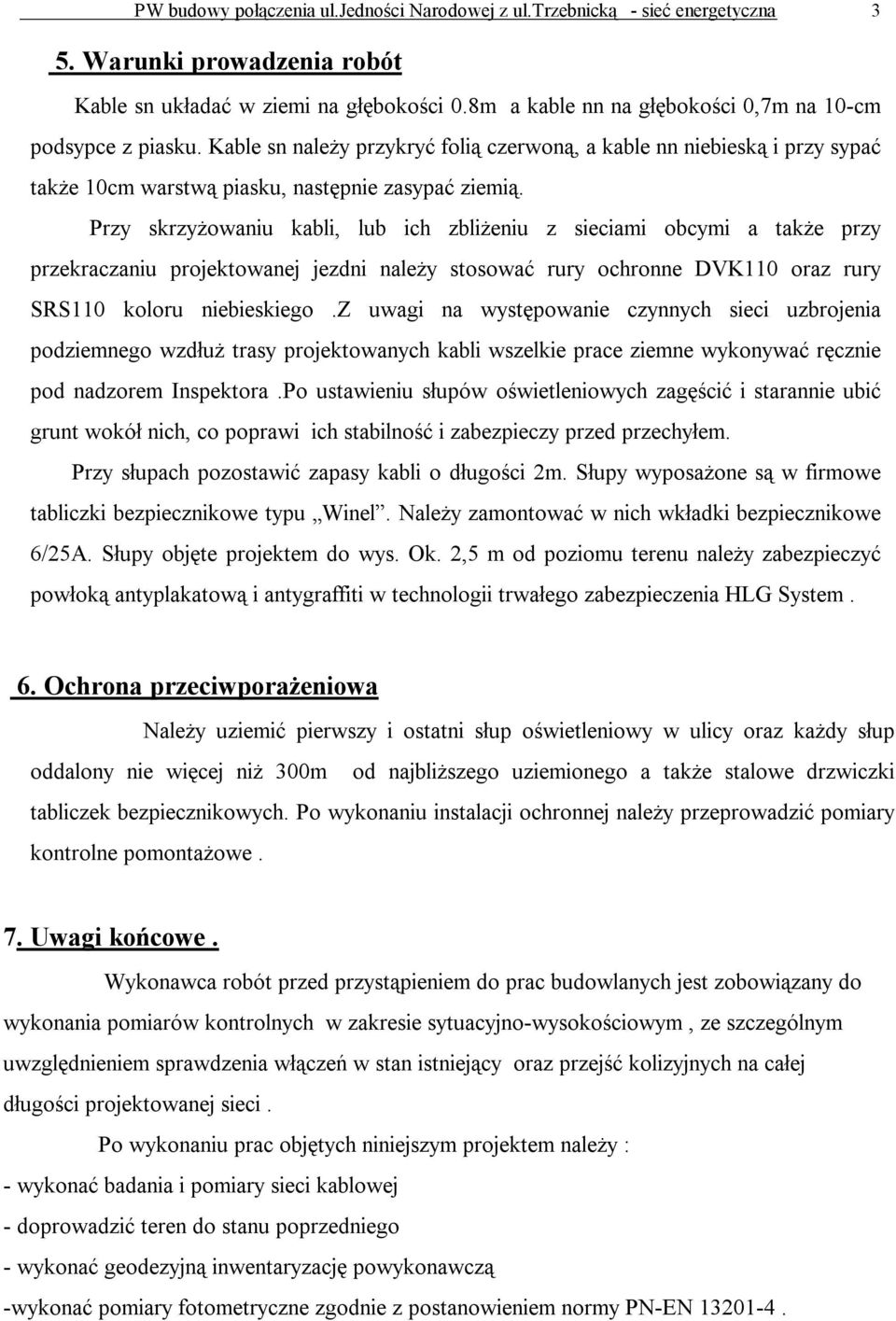

5 PW budowy połączenia ul.jedności Narodowej z ul.trzebnicką - sieć energetyczna 3 5. Warunki prowadzenia robót Kable sn układać w ziemi na głębokości 0.8m a kable nn na głębokości 0,7m na 10-cm podsypce z piasku. Kable sn należy przykryć folią czerwoną, a kable nn niebieską i przy sypać także 10cm warstwą piasku, następnie zasypać ziemią. Przy skrzyżowaniu kabli, lub ich zbliżeniu z sieciami obcymi a także przy przekraczaniu projektowanej jezdni należy stosować rury ochronne DVK110 oraz rury SRS110 koloru niebieskiego.z uwagi na występowanie czynnych sieci uzbrojenia podziemnego wzdłuż trasy projektowanych kabli wszelkie prace ziemne wykonywać ręcznie pod nadzorem Inspektora.Po ustawieniu słupów oświetleniowych zagęścić i starannie ubić grunt wokół nich, co poprawi ich stabilność i zabezpieczy przed przechyłem. Przy słupach pozostawić zapasy kabli o długości 2m. Słupy wyposażone są w firmowe tabliczki bezpiecznikowe typu Winel. Należy zamontować w nich wkładki bezpiecznikowe 6/25A. Słupy objęte projektem do wys. Ok. 2,5 m od poziomu terenu należy zabezpieczyć powłoką antyplakatową i antygraffiti w technologii trwałego zabezpieczenia HLG System. 6. Ochrona przeciwporażeniowa Należy uziemić pierwszy i ostatni słup oświetleniowy w ulicy oraz każdy słup oddalony nie więcej niż 300m od najbliższego uziemionego a także stalowe drzwiczki tabliczek bezpiecznikowych. Po wykonaniu instalacji ochronnej należy przeprowadzić pomiary kontrolne pomontażowe. 7. Uwagi końcowe. Wykonawca robót przed przystąpieniem do prac budowlanych jest zobowiązany do wykonania pomiarów kontrolnych w zakresie sytuacyjno-wysokościowym, ze szczególnym uwzględnieniem sprawdzenia włączeń w stan istniejący oraz przejść kolizyjnych na całej długości projektowanej sieci. Po wykonaniu prac objętych niniejszym projektem należy : - wykonać badania i pomiary sieci kablowej - doprowadzić teren do stanu poprzedniego - wykonać geodezyjną inwentaryzację powykonawczą -wykonać pomiary fotometryczne zgodnie z postanowieniem normy PN-EN

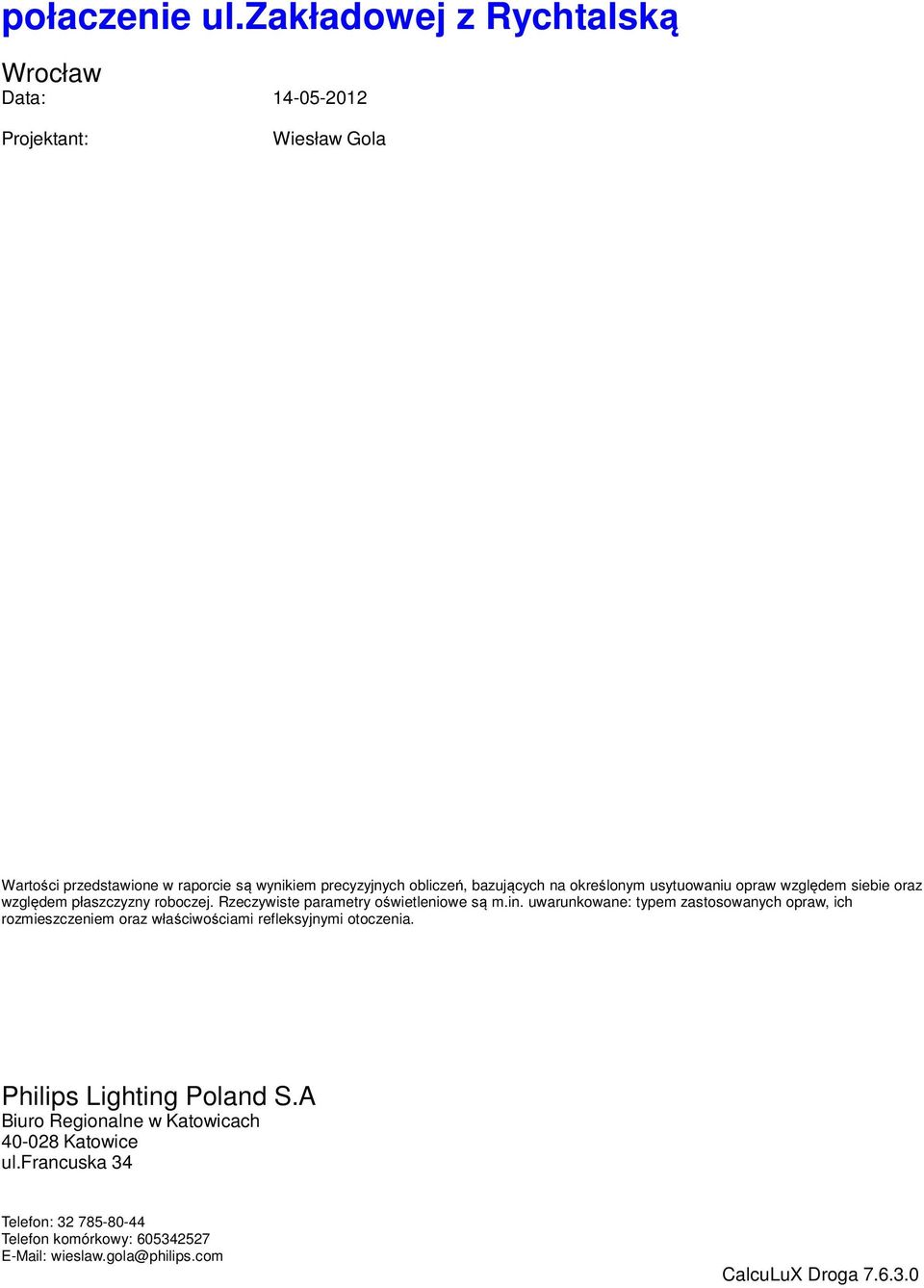

6 połaczenie ul.zakładowej z Rychtalską Wrocław Data: Projektant: Wiesław Gola Wartości przedstawione w raporcie są wynikiem precyzyjnych obliczeń, bazujących na określonym usytuowaniu opraw względem siebie oraz względem płaszczyzny roboczej. Rzeczywiste parametry oświetleniowe są m.in. uwarunkowane: typem zastosowanych opraw, ich rozmieszczeniem oraz właściwościami refleksyjnymi otoczenia. Philips Lighting Poland S.A Biuro Regionalne w Katowicach Katowice ul.francuska 34 Telefon: Telefon komórkowy: wieslaw.gola@philips.com CalcuLuX Droga

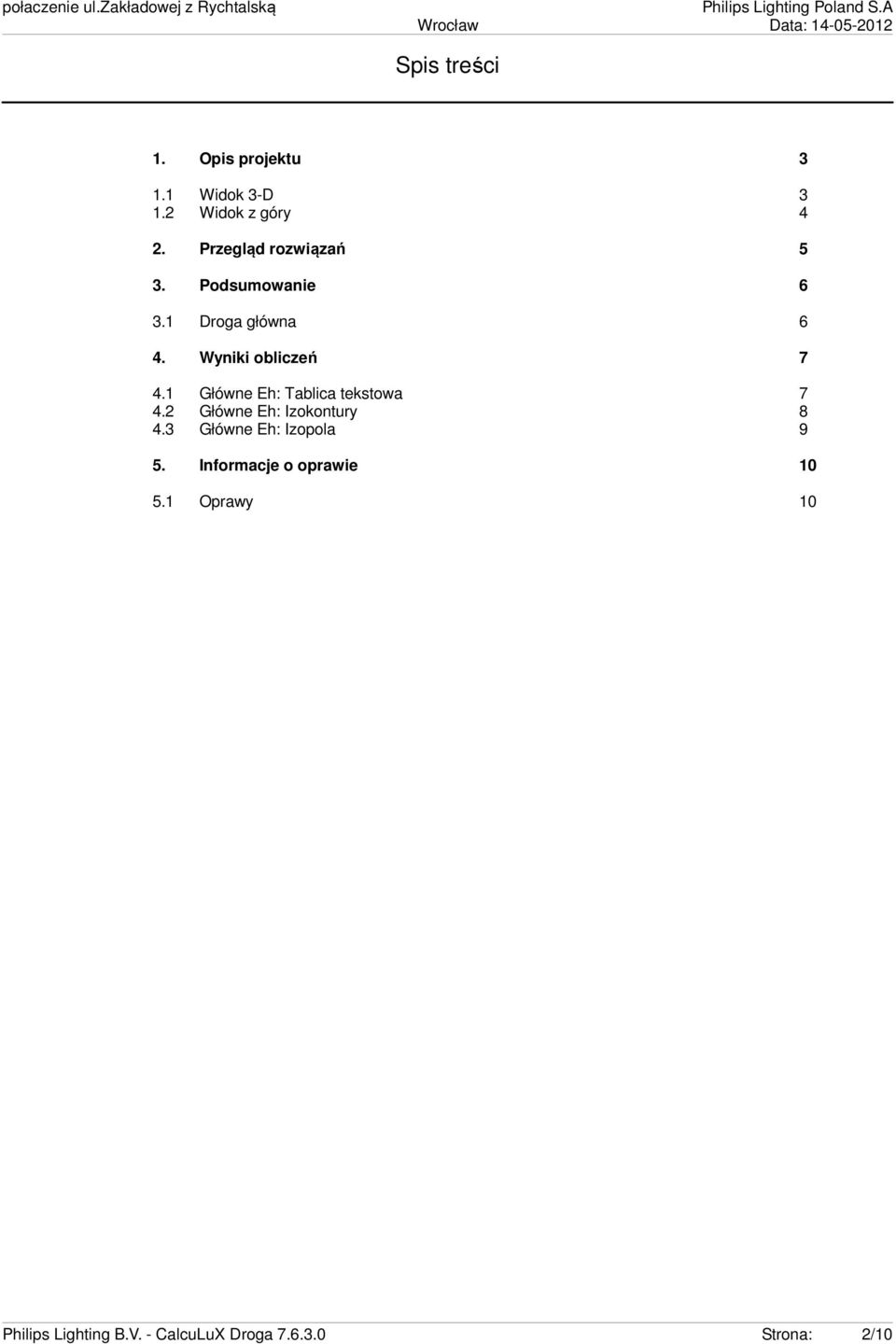

7 połaczenie ul.zakładowej z Rychtalską Philips Lighting Poland S.A Wrocław Data: Spis treści 1. Opis projektu Widok 3-D Widok z góry 4 2. Przegląd rozwiązań 5 3. Podsumowanie Droga główna 6 4. Wyniki obliczeń Główne Eh: Tablica tekstowa Główne Eh: Izokontury Główne Eh: Izopola 9 5. Informacje o oprawie Oprawy 10 Philips Lighting B.V. - CalcuLuX Droga Strona: 2/10

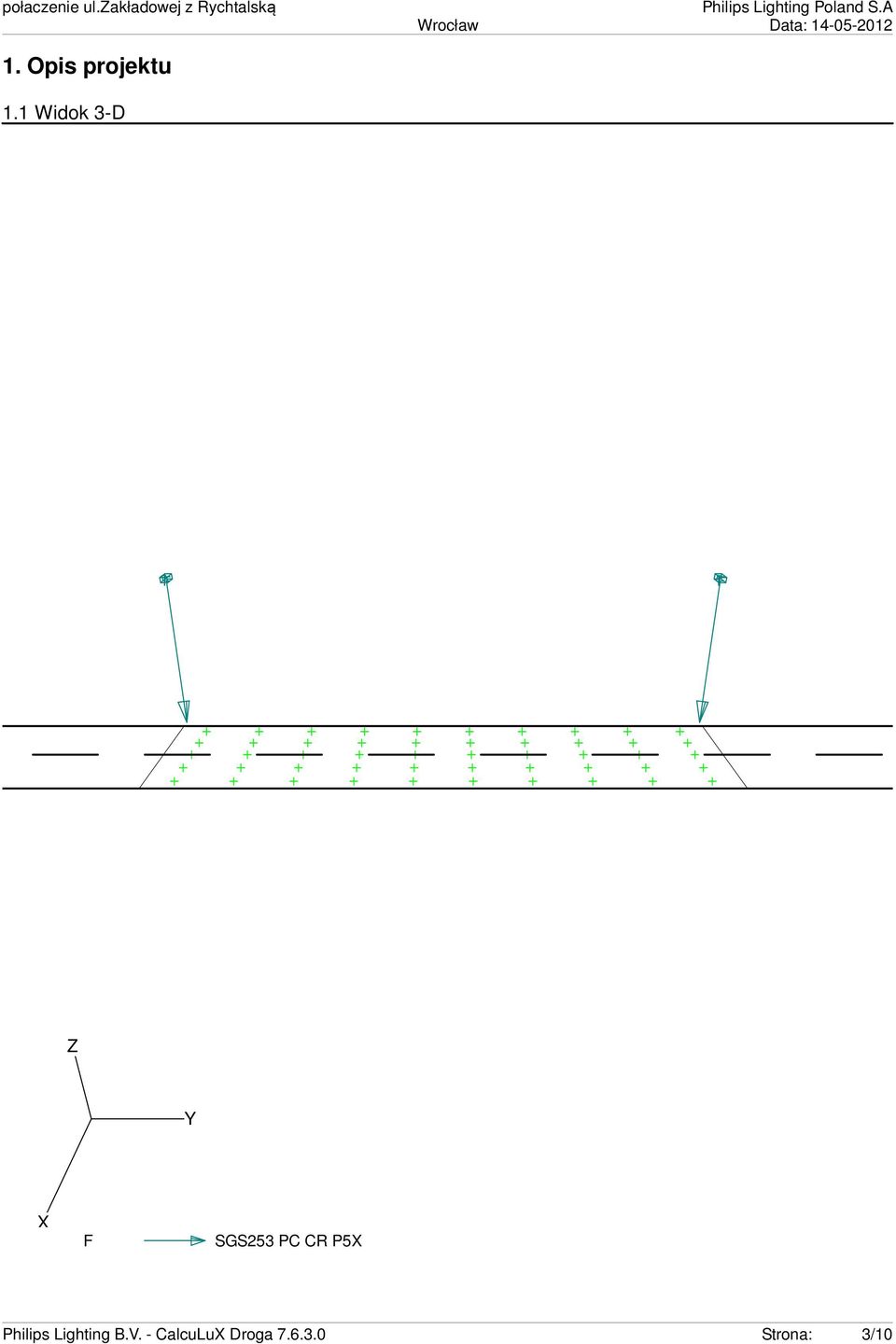

8 połaczenie ul.zakładowej z Rychtalską Philips Lighting Poland S.A Wrocław Data: Opis projektu 1.1 Widok 3-D F F Z Y X F SGS253 PC CR P5X Philips Lighting B.V. - CalcuLuX Droga Strona: 3/10

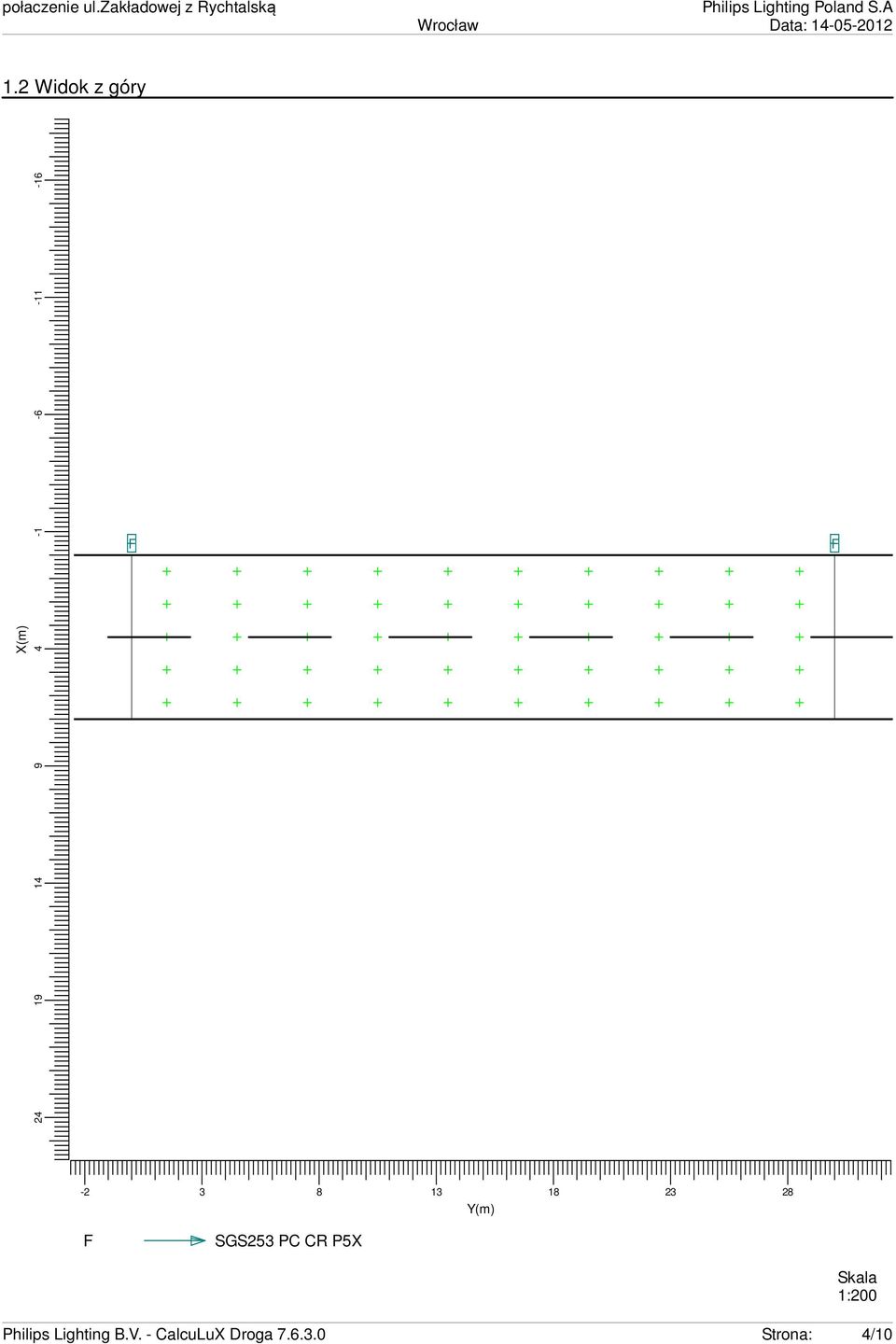

9 połaczenie ul.zakładowej z Rychtalską Philips Lighting Poland S.A Wrocław Data: Widok z góry X(m) F F Y(m) F SGS253 PC CR P5X Skala 1:200 Philips Lighting B.V. - CalcuLuX Droga Strona: 4/10

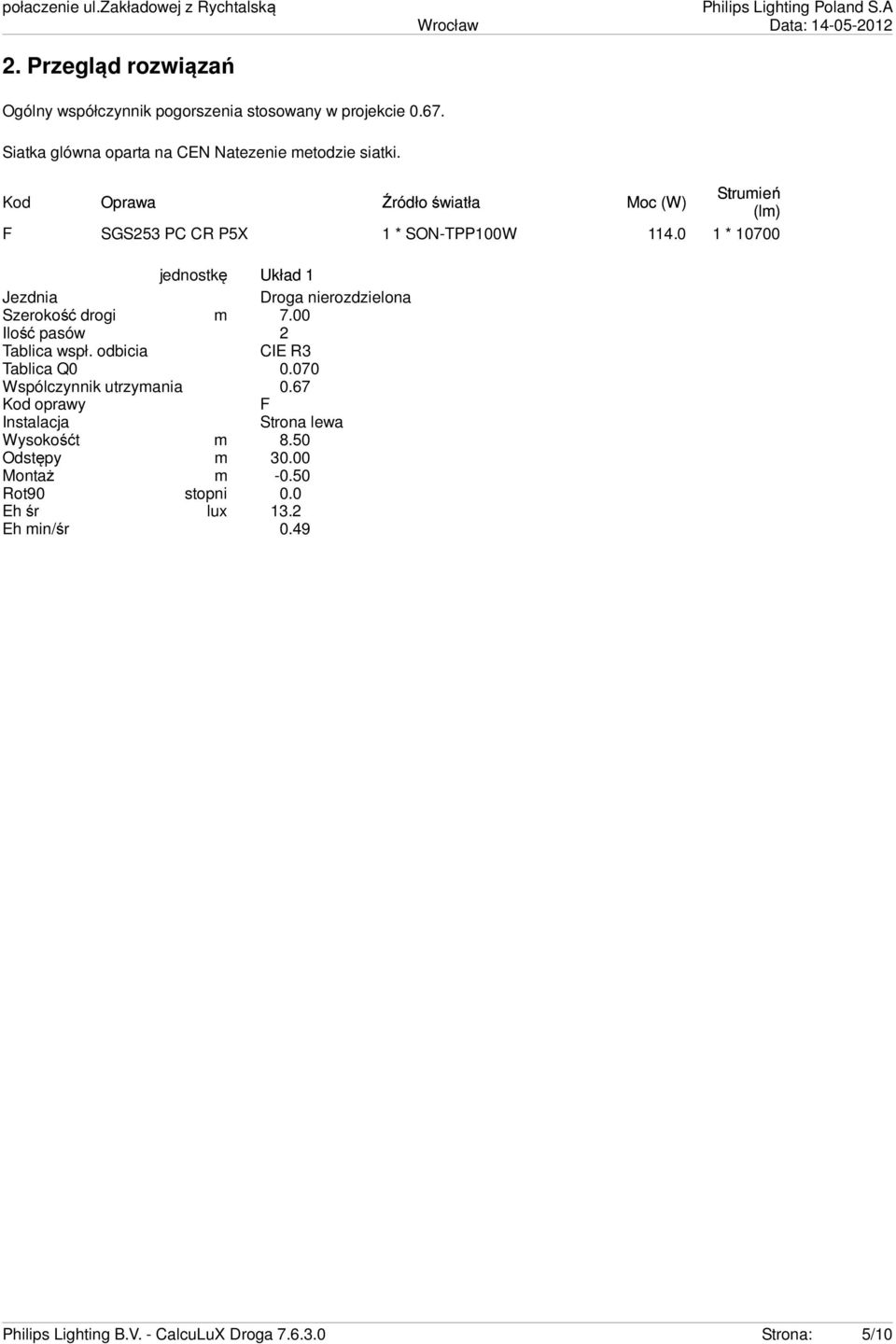

10 połaczenie ul.zakładowej z Rychtalską Philips Lighting Poland S.A Wrocław Data: Przegląd rozwiązań Ogólny współczynnik pogorszenia stosowany w projekcie Siatka glówna oparta na CEN Natezenie metodzie siatki. Kod F Oprawa SGS253 PC CR P5X Źródło światła 1 * SON-TPP100W Moc (W) Strumień (lm) 1 * jednostkę Jezdnia Szerokość drogi m Ilość pasów Tablica wspł. odbicia Tablica Q0 Wspólczynnik utrzymania Kod oprawy Instalacja Wysokośćt m Odstępy m Montaż m Rot90 stopni Eh śr lux Eh min/śr Układ 1 Droga nierozdzielona CIE R F Strona lewa Philips Lighting B.V. - CalcuLuX Droga Strona: 5/10

11 połaczenie ul.zakładowej z Rychtalską Philips Lighting Poland S.A Wrocław Data: Podsumowanie 3.1 Droga główna Oprawa : SGS253 PC CR P5X Źródło światła : 1 * SON-TPP100W Strumień : lumen Rot90 (T) : 0.0 stopni Metoda siatki : CEN Natezenie Ogólny wspł. utrzymania : 0.67 T H S O W Jezdnia : Droga nierozdzielona Szerokość drogi (W) : 7.00 m Ilość pasów : 2 Tablica wspł. odbić : CIE R3 Tablica Q0 : Wspólczynnik utrzymania : 0.67 Instalacja : Strona lewa Wysokość (H) : 8.50 m Odstępy (S) : m Montaż (O) : m Ogólne wartosci jakosciowe dla ukladu drogi. Natężenie poziome Średnia = 13.2 lux Minimum/średnia = 0.49 Philips Lighting B.V. - CalcuLuX Droga Strona: 6/10

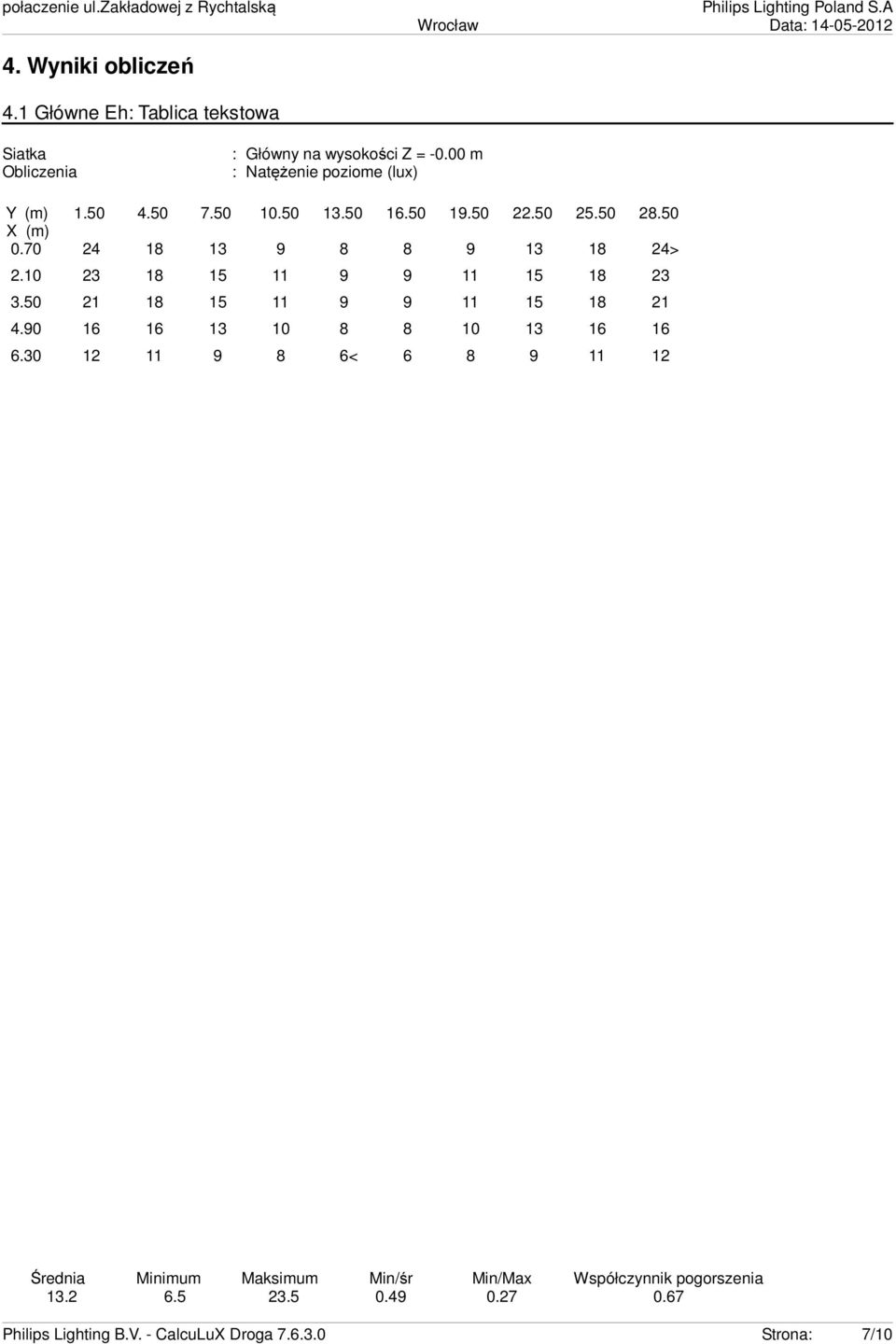

12 połaczenie ul.zakładowej z Rychtalską Philips Lighting Poland S.A Wrocław Data: Wyniki obliczeń 4.1 Główne Eh: Tablica tekstowa Siatka Obliczenia : Główny na wysokości Z = m : Natężenie poziome (lux) Y (m) X (m) > < Średnia Minimum Maksimum Min/śr Min/Max Współczynnik pogorszenia Philips Lighting B.V. - CalcuLuX Droga Strona: 7/10

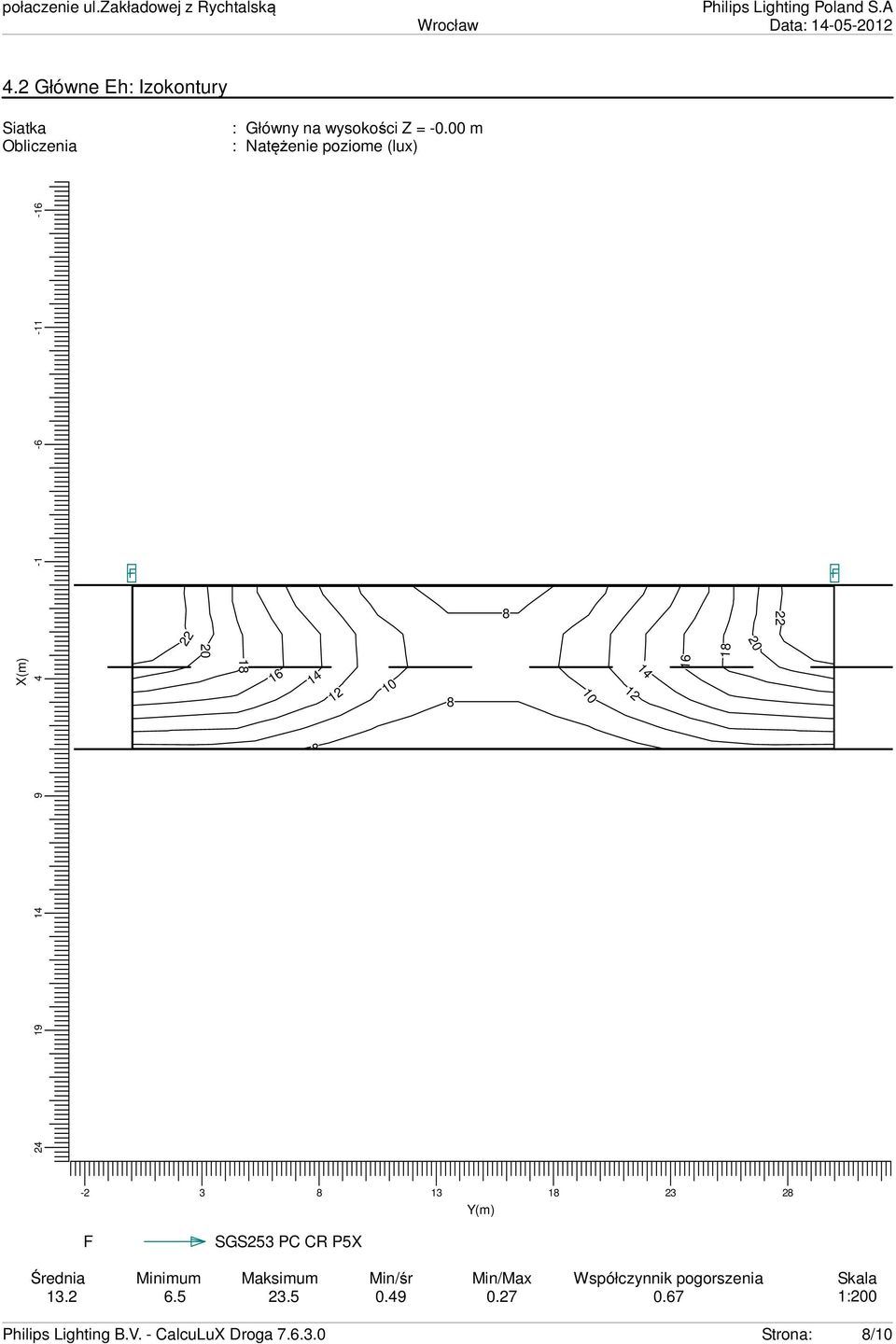

13 połaczenie ul.zakładowej z Rychtalską Philips Lighting Poland S.A Wrocław Data: Główne Eh: Izokontury Siatka Obliczenia : Główny na wysokości Z = m : Natężenie poziome (lux) X(m) F F Y(m) F SGS253 PC CR P5X Średnia Minimum Maksimum Min/śr Min/Max Współczynnik pogorszenia Skala 1:200 Philips Lighting B.V. - CalcuLuX Droga Strona: 8/10

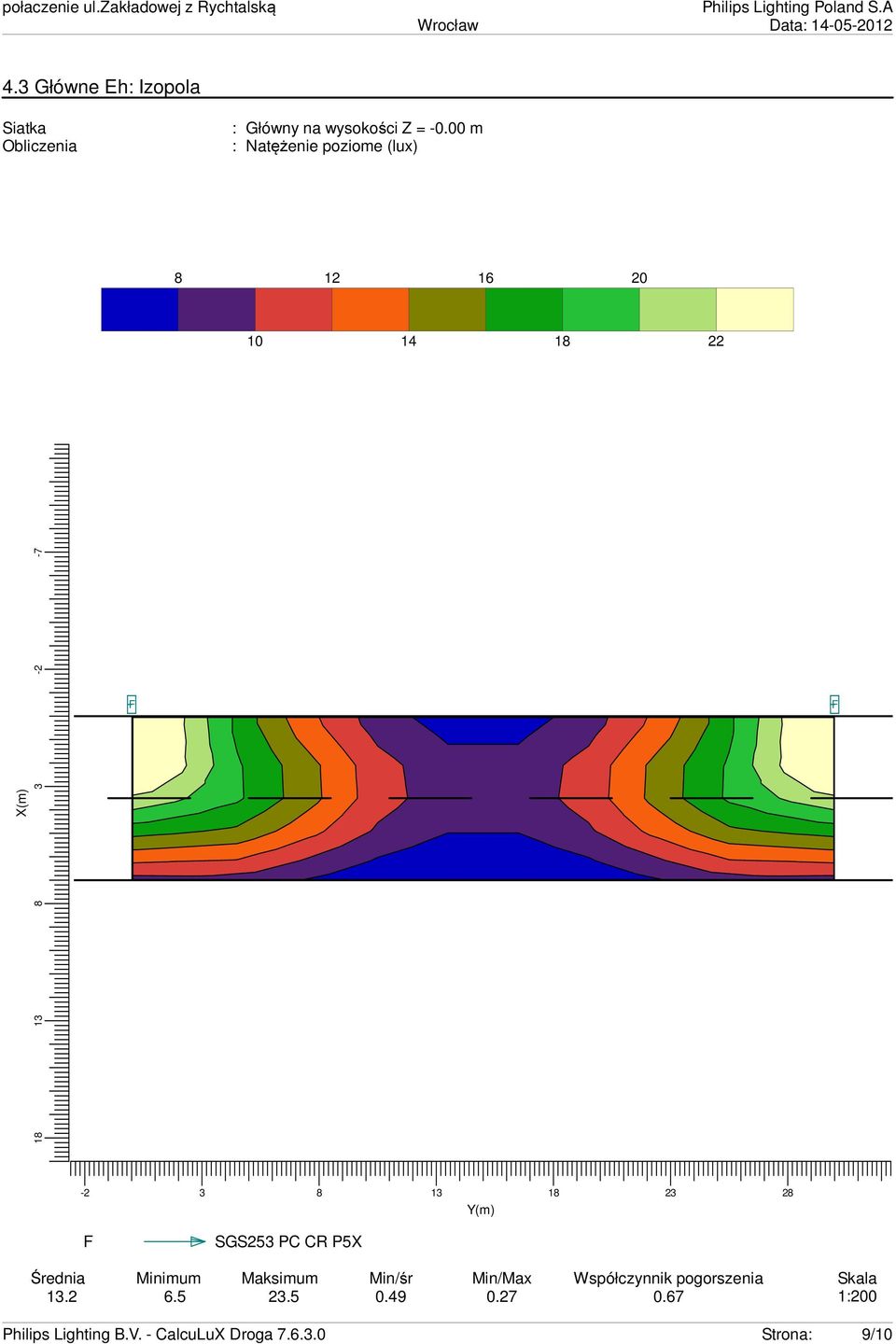

14 połaczenie ul.zakładowej z Rychtalską Philips Lighting Poland S.A Wrocław Data: Główne Eh: Izopola Siatka Obliczenia : Główny na wysokości Z = m : Natężenie poziome (lux) X(m) F F Y(m) F SGS253 PC CR P5X Średnia Minimum Maksimum Min/śr Min/Max Współczynnik pogorszenia Skala 1:200 Philips Lighting B.V. - CalcuLuX Droga Strona: 9/10

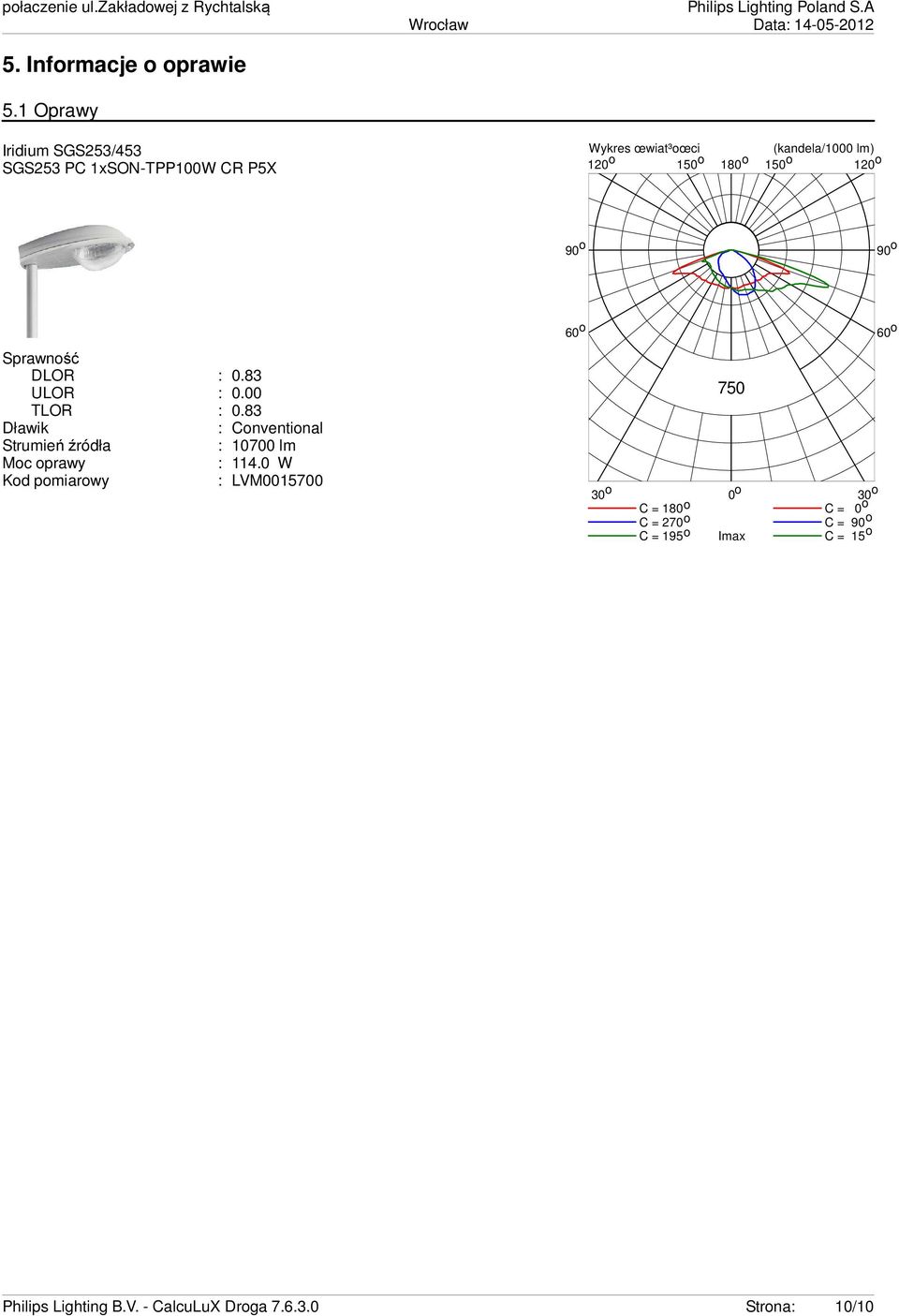

15 połaczenie ul.zakładowej z Rychtalską Philips Lighting Poland S.A Wrocław Data: Informacje o oprawie 5.1 Oprawy Iridium SGS253/453 SGS253 PC 1xSON-TPP100W CR P5X Wykres 120 o œwiat³oœci 150 o 180 o (kandela/ o lm) 120 o 90 o 90 o Sprawność DLOR : 0.83 ULOR : 0.00 TLOR : 0.83 Dławik : Conventional Strumień źródła : lm Moc oprawy : W Kod pomiarowy : LVM o 60 o 30 o o 30 o C = 180 o C = 0 o C = 270 o C = 90 o C = 195 o Imax C = 15 o Philips Lighting B.V. - CalcuLuX Droga Strona: 10/10
