Technologia robót budowlanych ROK III SEM.5 Wykład 2

Transkrypt

1 ROK III SEM.5 Wykład 2 Procesy budowlane klasyfikacje procesów budowlanych, elementy procesu budowlanego, formy zapisu, technologia i efektywność wznoszenia obiektów budowlanych

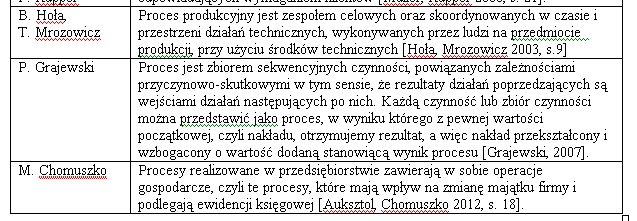

2 Definicje procesu W literaturze przedmiotu termin proces rozumiany jest różnorodnie. W poniższej tabeli zestawiono ważniejsze definicje procesów powstające na przestrzeni wielu lat.

3

4

5

6 Projektowanie procesów roboczych ( i ich części składowych, takich jak operacje, czynności i zabiegi) może być oparte o gotowe katalogi. Proces budowlany składa się z procesów cząstkowych, procesów roboczych, operacji, czynności, zabiegów czy ruchów.( patrz tabl. K. Czapliński tabl.1.1.)

7

8 Podział procesu budowlanego: Procesy robocze Procesy cząstkowe Operacje Czynności Zabiegi Ruchy

9 Podział procesu budowlanego Podział procesu budowlanego Ustalenie procesu produkcyjnego determinuje kolejność wykonania niektórych prac w czasie i przestrzeni. Niektóre z procesów są jednoznacznie zdeterminowane inne nie są zdeterminowane, co pozwala na podjęcie działań organizacyjnych. Przykład budowa obiektu w technologii monolitycznej. Istnieje ścisły związek pomiędzy rozwiązaniami materiałowo technologicznymi a procesami technologicznymi, co nazywane często jest efektywnością konstrukcji.

10 Podział procesu budowlanego Efektywność technologiczna konstrukcji to zespół cech umożliwiających łatwe wykonanie procesów składowych w danych warunkach produkcyjnych

11 Podział procesu budowlanego zdeterminowane są procesy: deskowanie - zbrojenieukładanie-wibrowanie-dojrzewanie -rozdeskowanie, oraz czas operacji ( zależny od warunków układania, rodzaju użytego cementu, sposobu pielęgnacji). Następstwo wykonania kondygnacji n+1 zależy od wykonania kond.n Nie są zdeterminowane niektóre związki czasowo - przestrzenne, mają charakter losowy, probabilistyczny

12 Pojęcia podstawowe Wznoszenie( realizacja) o.b. zbiór procesów w budownictwie w wyniku czego powstaje obiekt lub jego część. Przykład procesów; Produkcja Ytonga gqwqmrk&list=plcba18ddb12e9e16b

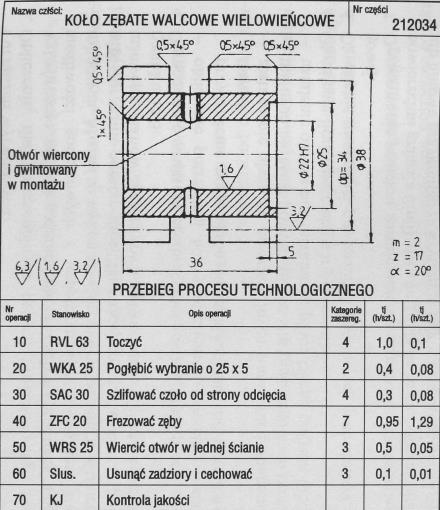

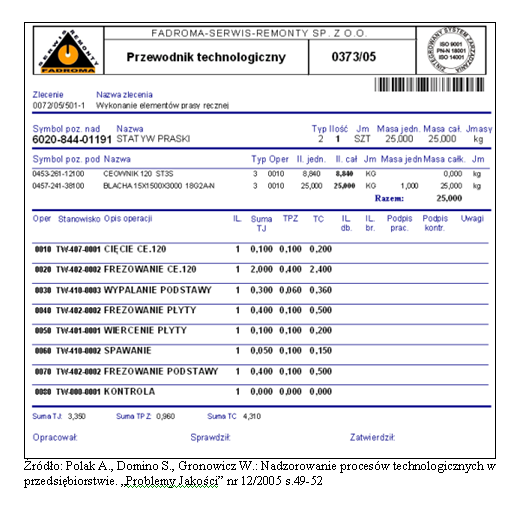

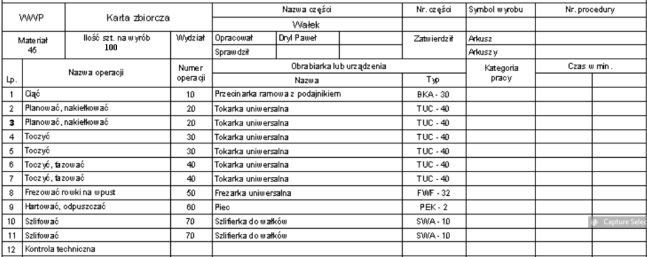

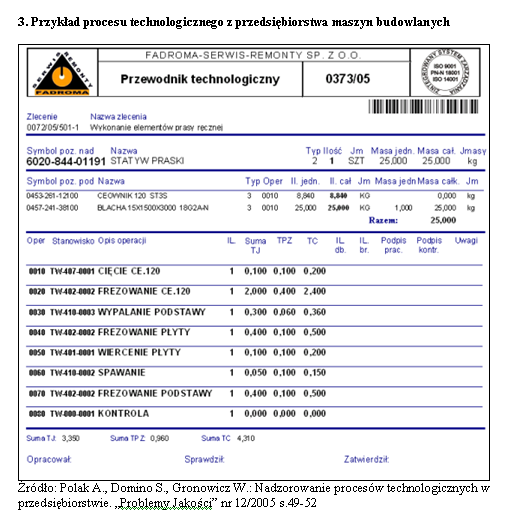

13 Forma zapisu procesów 1/ Przykład z przemysłu budowy maszyn Przykłady prezentowania przebiegu procesów A. Polak Źródło: Zych A.: Projektowanie procesów technologicznych. Wyd. Instytut Technologii Eksploatacji, Radom 2005, s.20 2/ Przykład procesu z przedsiębiorstwa maszynowego Źródło: Durlik I.: Inżynieria zarządzania - część II. Wyd. Placet, Warszawa PLACET, Warszawa 1999 s.196

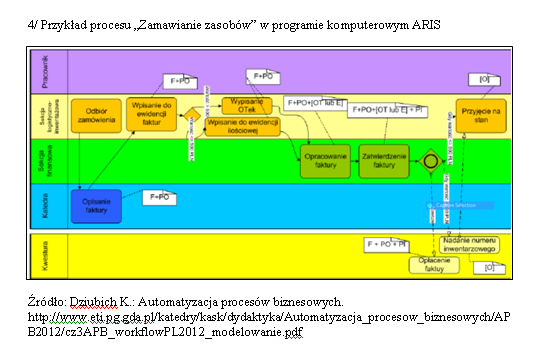

14 Forma zapisu procesów

15 Forma zapisu procesów

16 Forma zapisu procesów

17 Forma zapisu procesów

18 Forma zapisu procesów

19 Forma zapisu procesów

20 Procesy zidentyfikowane w przedsiębiorstwach budowlanych Ogólna mapa procesów Mapa procesów w przedsiębiorstwie budowlanym Procesy główne Procesy pomocnicze Procesy zarządcze

21 Mapa procesów w przedsiębiorstwie budowlanym Podstawową działania przedsiębiorstwa budowlanego jest realizacja inwestycji budowlanych. Na sprawny przebieg danej realizacji maja wpływ odpowiednio uporządkowane i zapisane procesy budowlane, dotyczące inwestycji oraz procesy realizowane przez firmę. W wyniku wcześniej przeprowadzonych badań ankietowych i studiów literaturowych wydzielono grupę ok. 80 procesów występujących w małych przedsiębiorstwach budowlanych.

22 Przygotowanie inwestycji Procesy Projektowanie inwestycji Procesy główne Realizacja inwestycji Procesy pomocnicze Procesy zarządzania Sfery dostaw Sfera kontroli i badań Personelem Finansami Ryzykiem Zasobami Administracja ogólna Działania marketingowe i obsługa inwestora

23 PROCESY ZARZĄDZANIA Działania marketingowe i obsługa inwestora Administracja ogólna Zarządzanie finansami Zarządzanie personelem Zarządzanie zasobami Zarządzanie ryzykiem I N W E S T O R PROCESY GŁOWNE Przygotowanie inwestycji Projektowanie inwestycji Realizacja inwestycji PROCESY POMOCNICZE Zakupy i dostawy Badania i kontrole

24 Dokumenty związane z procesami w przedsiębiorstwie budowlanym Pozostałe Dokumenty Dokumenty do procesów pomocniczych Dokumenty do procesów zarzadzania Dokumenty do procesów przygotowania inwestycji Dokumenty do procesów projektowania inwestycji Dokumenty wewnętrzne Dokumenty do procesów głownych Dokumenty do procesów realizacji inwestycji Dokumenty zewnętrzne Ustawy i rozporządzenia Normy Nadzór nad dokumentami Wymagania klienta

25

26

27

28

29

30

31

32

33 Planowanie wyposażenia terenu budowy w maszyny budowlane,

34 Planowanie wyposażenia terenu budowy w maszyny budowlane, 1. Rodzaj wykonywanych robót 2. Wielkość budowy 3. Otoczenie i istniejąca zabudowa 4. Czas realizacji 5. Budżet inwestora 6. Bilans powierzchni 7. Wielkość zatrudnienia 8. Uzbrojenie terenu 9. Drogi dojazdowe 10. Przepisy BHP
