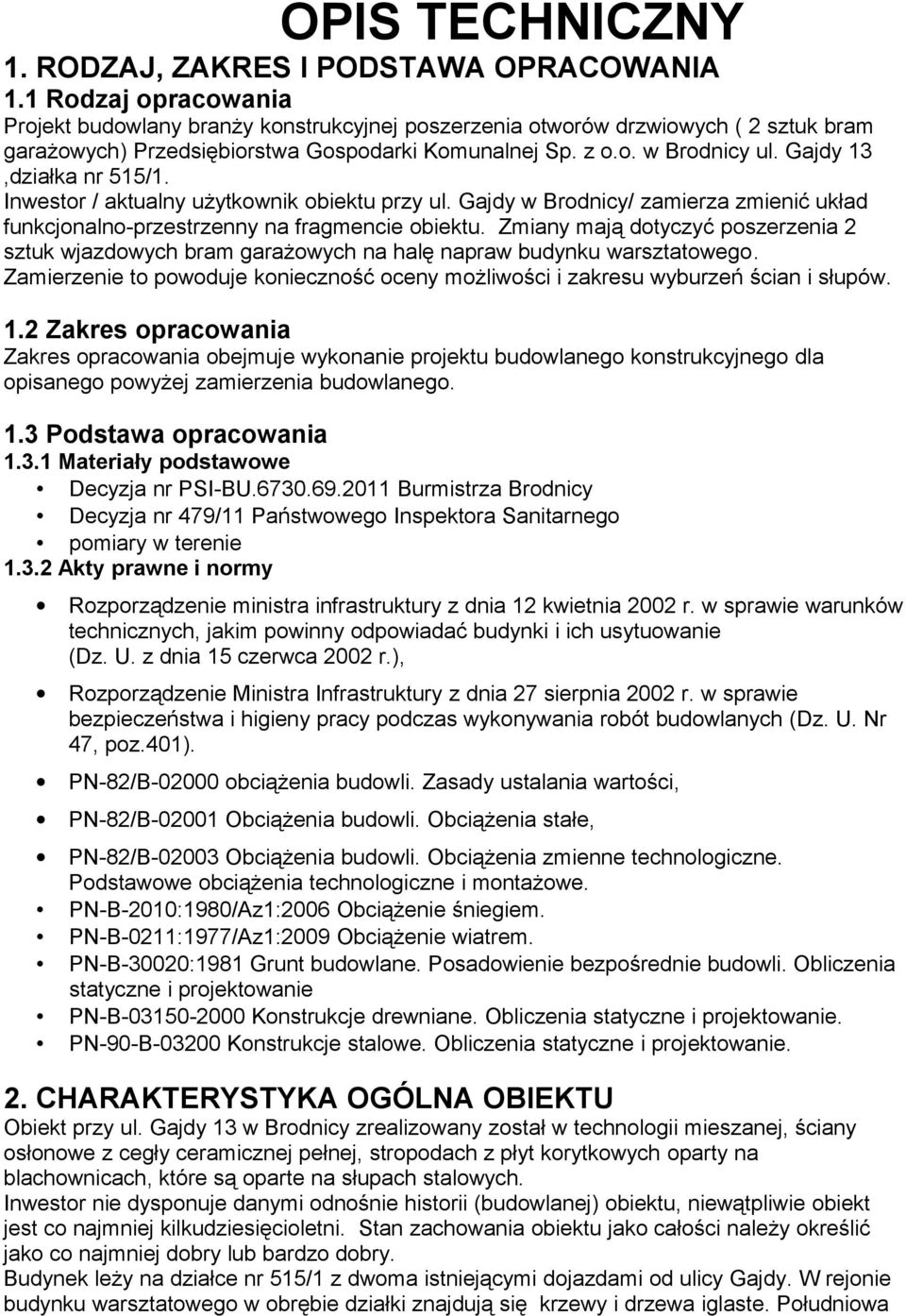

1 OPIS TECHNICZNY 1. RODZAJ, ZAKRES I PODSTAWA OPRACOWANIA 1.1 Rodzaj opracowania Projekt budowlany branży konstrukcyjnej poszerzenia otworów drzwiowych ( 2 sztuk bram garażowych) Przedsiębiorstwa Gospodarki Komunalnej Sp. z o.o. w Brodnicy ul. Gajdy 13,działka nr 515/1. Inwestor / aktualny użytkownik obiektu przy ul. Gajdy w Brodnicy/ zamierza zmienić układ funkcjonalno-przestrzenny na fragmencie obiektu. Zmiany mają dotyczyć poszerzenia 2 sztuk wjazdowych bram garażowych na halę napraw budynku warsztatowego. Zamierzenie to powoduje konieczność oceny możliwości i zakresu wyburzeń ścian i słupów. 1.2 Zakres opracowania Zakres opracowania obejmuje wykonanie projektu budowlanego konstrukcyjnego dla opisanego powyżej zamierzenia budowlanego. 1.3 Podstawa opracowania Materiały podstawowe Decyzja nr PSI-BU Burmistrza Brodnicy Decyzja nr 479/11 Państwowego Inspektora Sanitarnego pomiary w terenie Akty prawne i normy Rozporządzenie ministra infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z dnia 15 czerwca 2002 r.), Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz.401). PN-82/B obciążenia budowli. Zasady ustalania wartości, PN-82/B Obciążenia budowli. Obciążenia stałe, PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. PN-B-2010:1980/Az1:2006 Obciążenie śniegiem. PN-B-0211:1977/Az1:2009 Obciążenie wiatrem. PN-B-30020:1981 Grunt budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie PN-B Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-90-B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. 2. CHARAKTERYSTYKA OGÓLNA OBIEKTU Obiekt przy ul. Gajdy 13 w Brodnicy zrealizowany został w technologii mieszanej, ściany osłonowe z cegły ceramicznej pełnej, stropodach z płyt korytkowych oparty na blachownicach, które są oparte na słupach stalowych. Inwestor nie dysponuje danymi odnośnie historii (budowlanej) obiektu, niewątpliwie obiekt jest co najmniej kilkudziesięcioletni. Stan zachowania obiektu jako całości należy określić jako co najmniej dobry lub bardzo dobry. Budynek leży na działce nr 515/1 z dwoma istniejącymi dojazdami od ulicy Gajdy. W rejonie budynku warsztatowego w obrębie działki znajdują się krzewy i drzewa iglaste. Południowa

Gajdy 13,działka nr 515/1. Inwestor / aktualny użytkownik obiektu przy ul. Gajdy w Brodnicy/ zamierza zmienić układ funkcjonalno-przestrzenny na fragmencie obiektu.

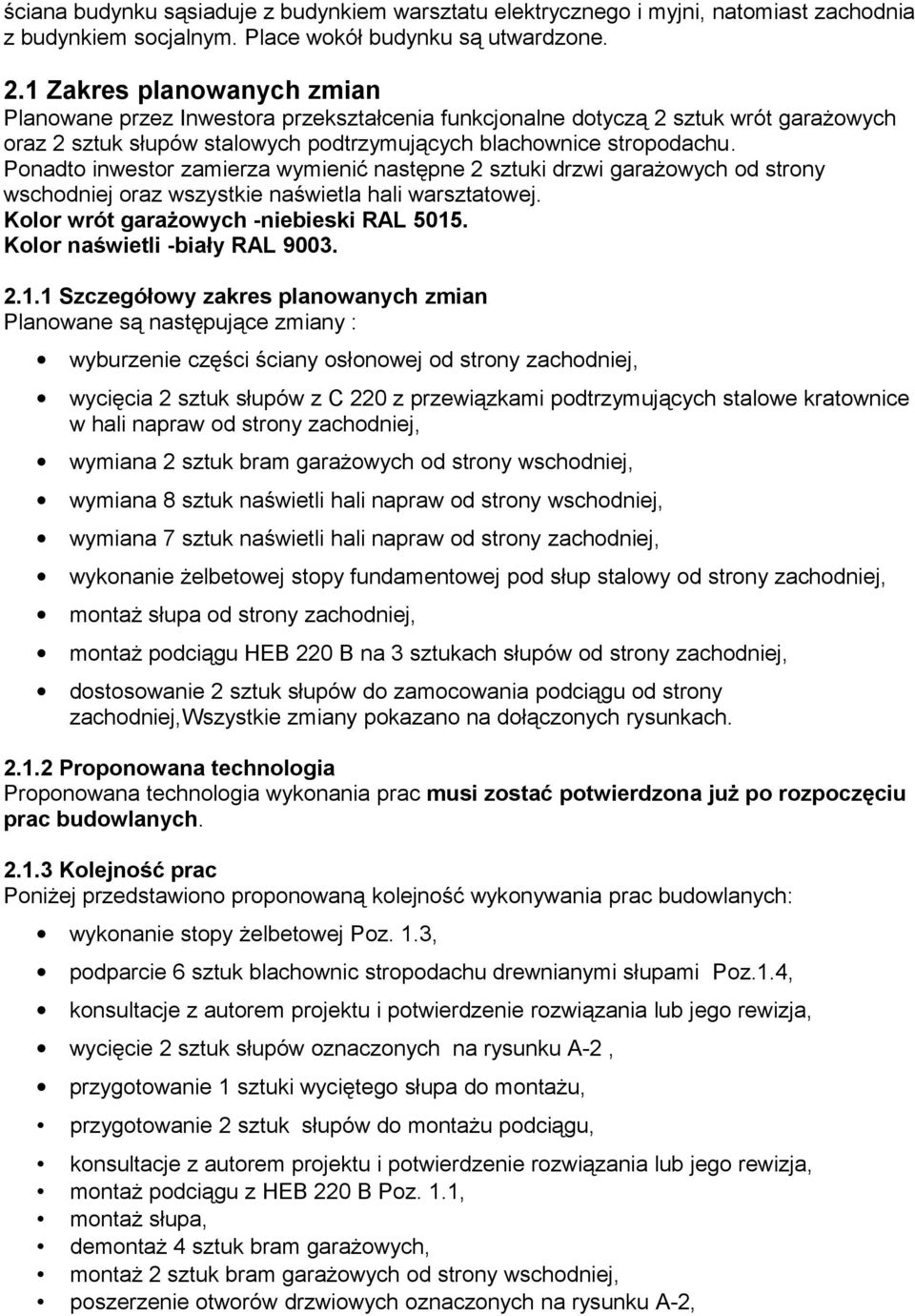

2 ściana budynku sąsiaduje z budynkiem warsztatu elektrycznego i myjni, natomiast zachodnia z budynkiem socjalnym. Place wokół budynku są utwardzone. 2.1 Zakres planowanych zmian Planowane przez Inwestora przekształcenia funkcjonalne dotyczą 2 sztuk wrót garażowych oraz 2 sztuk słupów stalowych podtrzymujących blachownice stropodachu. Ponadto inwestor zamierza wymienić następne 2 sztuki drzwi garażowych od strony wschodniej oraz wszystkie naświetla hali warsztatowej. Kolor wrót garażowych -niebieski RAL Kolor naświetli -biały RAL Szczegółowy zakres planowanych zmian Planowane są następujące zmiany : wyburzenie części ściany osłonowej od strony zachodniej, wycięcia 2 sztuk słupów z C 220 z przewiązkami podtrzymujących stalowe kratownice w hali napraw od strony zachodniej, wymiana 2 sztuk bram garażowych od strony wschodniej, wymiana 8 sztuk naświetli hali napraw od strony wschodniej, wymiana 7 sztuk naświetli hali napraw od strony zachodniej, wykonanie żelbetowej stopy fundamentowej pod słup stalowy od strony zachodniej, montaż słupa od strony zachodniej, montaż podciągu HEB 220 B na 3 sztukach słupów od strony zachodniej, dostosowanie 2 sztuk słupów do zamocowania podciągu od strony zachodniej,wszystkie zmiany pokazano na dołączonych rysunkach Proponowana technologia Proponowana technologia wykonania prac musi zostać potwierdzona już po rozpoczęciu prac budowlanych Kolejność prac Poniżej przedstawiono proponowaną kolejność wykonywania prac budowlanych: wykonanie stopy żelbetowej Poz. 1.3, podparcie 6 sztuk blachownic stropodachu drewnianymi słupami Poz.1.4, konsultacje z autorem projektu i potwierdzenie rozwiązania lub jego rewizja, wycięcie 2 sztuk słupów oznaczonych na rysunku A-2, przygotowanie 1 sztuki wyciętego słupa do montażu, przygotowanie 2 sztuk słupów do montażu podciągu, konsultacje z autorem projektu i potwierdzenie rozwiązania lub jego rewizja, montaż podciągu z HEB 220 B Poz. 1.1, montaż słupa, demontaż 4 sztuk bram garażowych, montaż 2 sztuk bram garażowych od strony wschodniej, poszerzenie otworów drzwiowych oznaczonych na rysunku A-2,

Ponadto inwestor zamierza wymienić następne 2 sztuki drzwi garażowych od strony wschodniej oraz wszystkie naświetla hali warsztatowej. Kolor wrót garażowych -niebieski RAL 5015.

3 konsultacje z autorem projektu i potwierdzenie rozwiązania lub jego rewizja, montaż 2 sztuk bram garażowych od strony zachodniej, wymiana świetlików, Pozycje montaż 2 sztuk bram garażowych od strony wschodniej oraz wymianę świetlików, można wykonać w czasie niezależnym od powyższych pozycji. Prace budowlane w tych miejscach nie mają wpływu na pozycje powyżej. 1.3 Szczegółowy opis wykonywanych prac Poz.1.3 Stopa słupa Należy wykonać stopę żelbetową dla oparcia słupa poz. 1.2 Poniżej zamieszczono przybliżoną technologię wykonania : naciąć posadzkę betonową w miejscu posadowienia, skuć i usunąć warstwy posadzkowe, sprawdzić wymiary skucia, wykonać wykop do rzędnej m, w wypadku osuwania się gruntu zabezpieczyć wykop deskowaniem, zwrócić szczególną uwagę na poziom posadowienia fundamentu muru osłonowego, wykonać 10 cm warstwę z ubitego chudego betonu B10 za zbroić stopę zgodnie z rys. K-3 zwracając szczególną uwagę na rozstaw kotew mocowania bazy słupa, przygotować i osadzić szalunek odsadzki stopy, wykonać stopę z betonu C16/20, pielęgnować beton poprzez polewanie wodą, Poz. 1.4 słup tymczasowego podparcia blachownic Kolejność wykonywania prac budowlanych dla wykonania podparcia 6 sztuk blachownic : wykonanie bazy słupa z blachy grubości 20 mm zgodnie z rys. K-4 i przymocowanie je do posadzki zgodnie z rys. A-2 kotwą SŁR 20x200, koniecznie sprawdzić pionowość ustawienia względem osi blachownicy, wykonanie słupa z tarcicy sosnowej K 27 zgodnie z rys. K-4, wysokość sprawdzić przy każdej blachownicy, potwierdzenie sposobu oparcia i materiału słupów, zaklinować słup do blachownicy klinem z drewna dębowego, Poz.1.2 Poniżej przedstawiono kolejność wykonywania czynności do demontażu słupa stalowego. zabezpieczyć słup poprzez przymocowanie prętem Ø 4,5 mm do wkręconych kotew typu SŁR 20x 200 w ścianę osłonową min. 4 sztuki na wysokość słupa osiowo w równych odstępach, odciąć słup od bazy oraz blachownicy, przy pomocy dźwigu lub ładowarki opuścić słup na posadzkę,

3 Szczegółowy opis wykonywanych prac Poz.1.3 Stopa słupa Należy wykonać stopę żelbetową dla oparcia słupa poz. 1.

4 2-gi słup można odcinać kawałkami z rusztowania lub podnośnika, opuszczając kawałki elementów na linach, Poniżej przedstawiono kolejność wykonywania czynności do montażu słupa stalowego. osadzić bazę słupa na odsadce stopy wykonując podlewkę z zaprawy Atlas monster min 2,5 cm zgodnie z rys. K-1, przygotować słup poprzez oczyszczenie szczotkami stalowymi, zabezpieczeniu ewentualnych ognisk antykorozyjnie, potwierdzić wysokość słupa w osi stopy fundamentowej i blachownicy odejmując różnicę podciągu HEB 220 B, przygotować oraz dospawać dolne mocowanie słupa nr 6 oraz kapitel nr 3 wraz z usztywnieniem nr1, ustawić słup w osi stopy fundamentowej i blachownicy przy pomocy dźwigu lub ładowarki i przyspawać go do bazy, przygotować kapitele 2 pozostałych słupów zgodnie z rys. nr K-1, dbając o odpowiednią wysokość ucięcia, po zamontowaniu podciągu z HEB 220 B dospawać usztywnienia kapitelu nr 1 zgodnie z rys. nr K-1 elementy stalowe zabezpieczyć antykorozyjnie, Poz.1.1 Samo wykonanie podciągu powinno przebiegać następująco: przygotować materiał sprawdzając jego długość z blachownicami, wciągnąć belkę na kapitele słupów przy pomocy dźwigu lub ładowarki, ewentualnie na rozstawione rusztowania przy pomocy lin, wykonać mocowanie do kapitelu słupa i blachownicy spawaniem zgodnie z szczegółem A rys. nr K-2 elementy stalowe zabezpieczyć antykorozyjnie, Poszerzenie otworów drzwiowych Przed przystąpieniem do właściwych robót budowlanych trzeba wykonać dodatkowe odkrywki (możliwe do wykonania po demontażu drzwi) i sprawdzić głębokość oparcia nadproży. Istnieje możliwość, iż oparcie to będzie wystarczające również dla poszerzonego otworu. W takim wypadku podcinamy delikatnie ściany z obu stron otworu drzwiowego (ścianę wycinać nie wykuwać). W przeciwnym wypadku musimy wykonać nadproże stalowe i podkuwany ścianę z jednej strony, aby nie naruszać nadmiernie struktury muru skontaktować się z projektantem). ZALECENIA I UWAGI należy uwzględniać możliwość pojawienia się robót dodatkowych o niewielkim zakresie w miarę wykonywania kolejnych odkrywek i postępu prac na placu budowy, należy przestrzegać reżimów czasowych (prace będą trwały kilka tygodni), należy liczyć się z możliwością wystąpienia lokalnych niewielkich pęknięć w konstrukcji budynku, w trakcie wykonywania prac na obiekcie zostaną podane dodatkowe rozwiązania szczegółowe jeżeli takowe będą potrzebne,

K-1, przygotować słup poprzez oczyszczenie szczotkami stalowymi, zabezpieczeniu ewentualnych ognisk antykorozyjnie, potwierdzić wysokość słupa w osi stopy fundamentowej i blachownicy odejmując

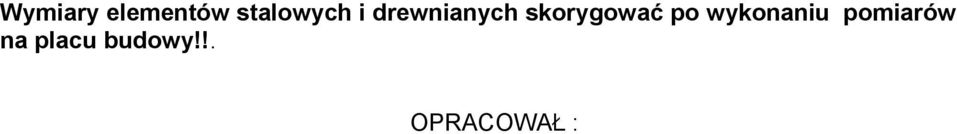

5 Wymiary elementów stalowych i drewnianych skorygować po wykonaniu pomiarów na placu budowy!!. OPRACOWAŁ :
