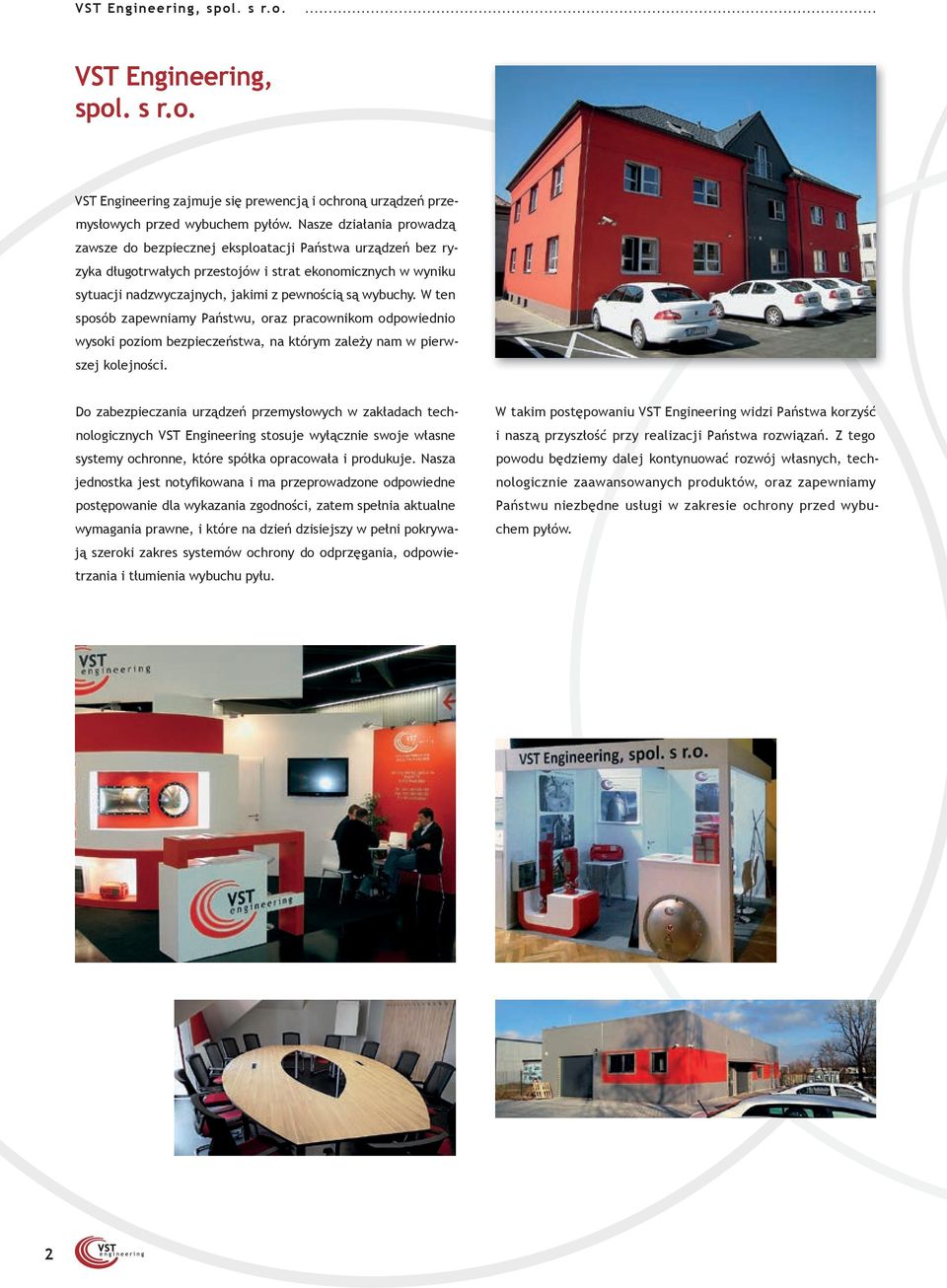

1 VST Engineering, spol. s r.o. VST Engineering zajmuje się prewencją i ochroną urządzeń przemysłowych przed wybuchem pyłów. Nasze działania prowadzą zawsze do bezpiecznej eksploatacji Państwa urządzeń bez ryzyka długotrwałych przestojów i strat ekonomicznych w wyniku sytuacji nadzwyczajnych, jakimi z pewnością są wybuchy. W ten sposób zapewniamy Państwu, oraz pracownikom odpowiednio wysoki poziom bezpieczeństwa, na którym zależy nam w pierwszej kolejności. Do zabezpieczania urządzeń przemysłowych w zakładach technologicznych VST Engineering stosuje wyłącznie swoje własne systemy ochronne, które spółka opracowała i produkuje. Nasza jednostka jest notyfikowana i ma przeprowadzone odpowiedne postępowanie dla wykazania zgodności, zatem spełnia aktualne wymagania prawne, i które na dzień dzisiejszy w pełni pokrywają szeroki zakres systemów ochrony do odprzęgania, odpowietrzania i tłumienia wybuchu pyłu. W takim postępowaniu VST Engineering widzi Państwa korzyść i naszą przyszłość przy realizacji Państwa rozwiązań. Z tego powodu będziemy dalej kontynuować rozwój własnych, technologicznie zaawansowanych produktów, oraz zapewniamy Państwu niezbędne usługi w zakresie ochrony przed wybuchem pyłów. 2

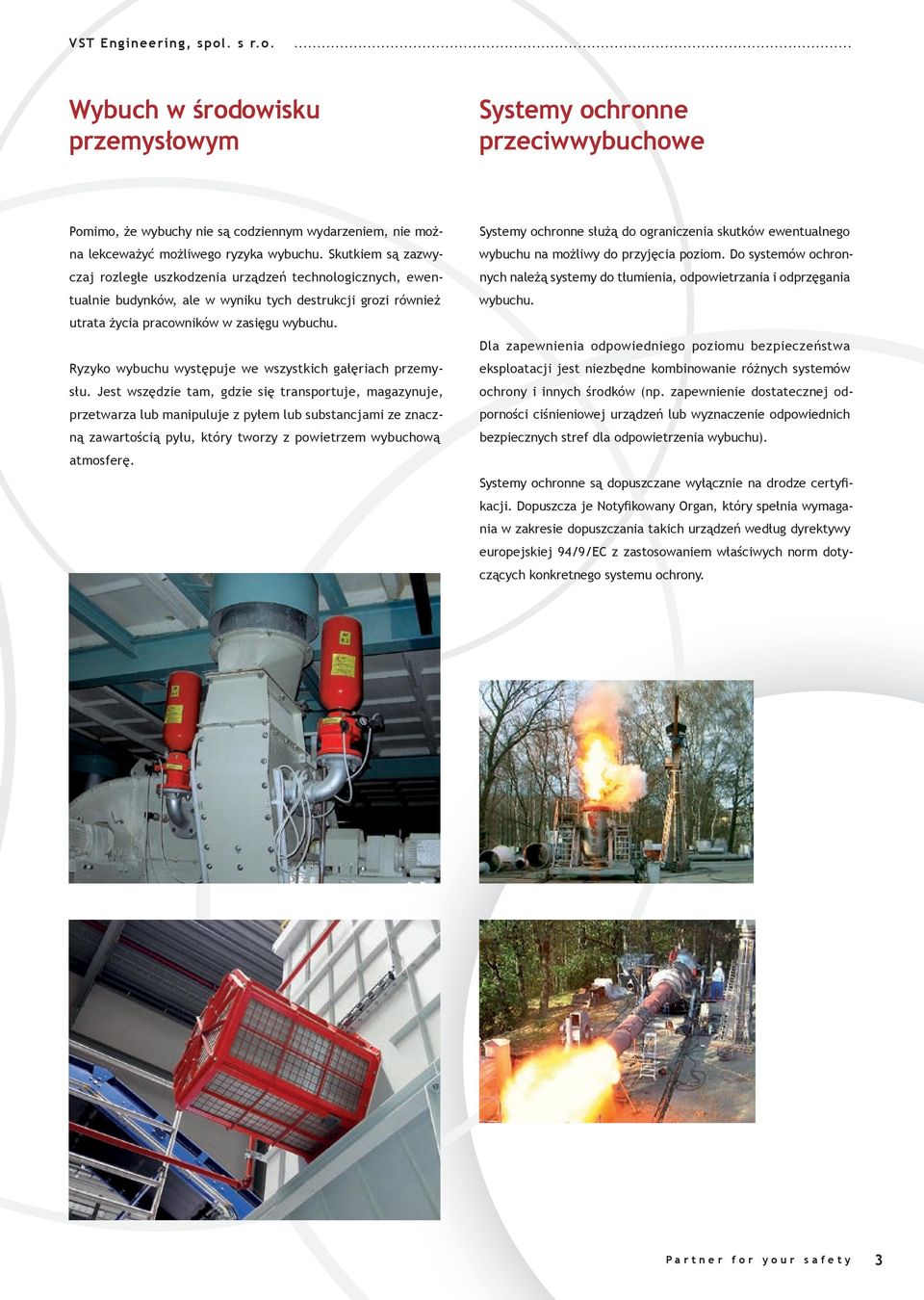

2 Wybuch w środowisku przemysłowym Systemy ochronne przeciwwybuchowe Pomimo, że wybuchy nie są codziennym wydarzeniem, nie można lekceważyć możliwego ryzyka wybuchu. Skutkiem są zazwyczaj rozległe uszkodzenia urządzeń technologicznych, ewentualnie budynków, ale w wyniku tych destrukcji grozi również utrata życia pracowników w zasięgu wybuchu. Ryzyko wybuchu występuje we wszystkich gałęriach przemysłu. Jest wszędzie tam, gdzie się transportuje, magazynuje, przetwarza lub manipuluje z pyłem lub substancjami ze znaczną zawartością pyłu, który tworzy z powietrzem wybuchową atmosferę. Systemy ochronne służą do ograniczenia skutków ewentualnego wybuchu na możliwy do przyjęcia poziom. Do systemów ochronnych należą systemy do tłumienia, odpowietrzania i odprzęgania wybuchu. Dla zapewnienia odpowiedniego poziomu bezpieczeństwa eksploatacji jest niezbędne kombinowanie różnych systemów ochrony i innych środków (np. zapewnienie dostatecznej odporności ciśnieniowej urządzeń lub wyznaczenie odpowiednich bezpiecznych stref dla odpowietrzenia wybuchu). Systemy ochronne są dopuszczane wyłącznie na drodze certyfikacji. Dopuszcza je Notyfikowany Organ, który spełnia wymagania w zakresie dopuszczania takich urządzeń według dyrektywy europejskiej 94/9/EC z zastosowaniem właściwych norm dotyczących konkretnego systemu ochrony. Partner for your safety 3

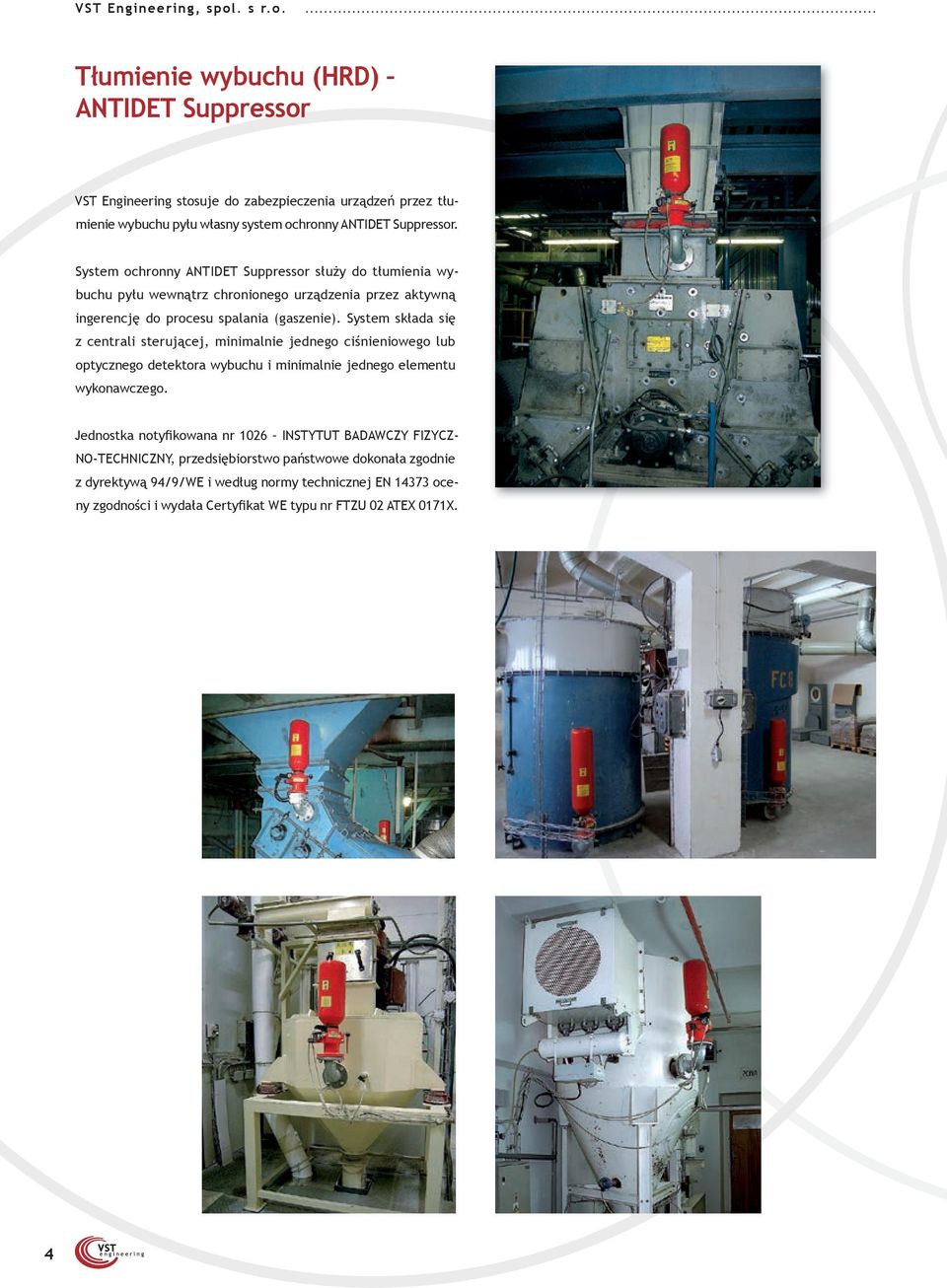

3 Tłumienie wybuchu (HRD) ANTIDET Suppressor VST Engineering stosuje do zabezpieczenia urządzeń przez tłumienie wybuchu pyłu własny system ochronny ANTIDET Suppressor. System ochronny ANTIDET Suppressor służy do tłumienia wybuchu pyłu wewnątrz chronionego urządzenia przez aktywną ingerencję do procesu spalania (gaszenie). System składa się z centrali sterującej, minimalnie jednego ciśnieniowego lub optycznego detektora wybuchu i minimalnie jednego elementu wykonawczego. Jednostka notyfikowana nr 1026 INSTYTUT BADAWCZY FIZYCZ- NO-TECHNICZNY, przedsiębiorstwo państwowe dokonała zgodnie z dyrektywą 94/9/WE i według normy technicznej EN oceny zgodności i wydała Certyfikat WE typu nr FTZU 02 ATEX 0171X. 4

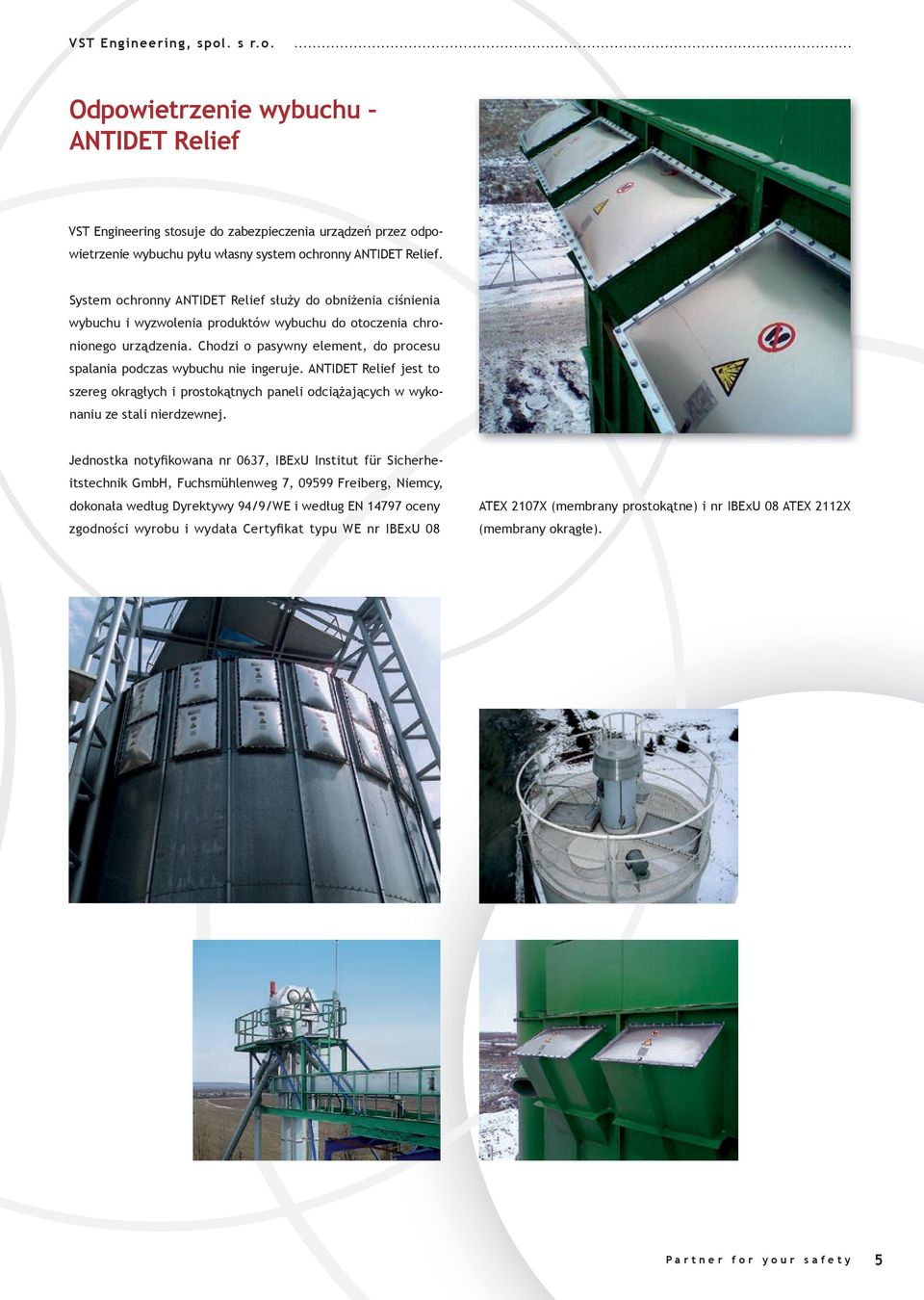

4 Odpowietrzenie wybuchu ANTIDET Relief VST Engineering stosuje do zabezpieczenia urządzeń przez odpowietrzenie wybuchu pyłu własny system ochronny ANTIDET Relief. System ochronny ANTIDET Relief służy do obniżenia ciśnienia wybuchu i wyzwolenia produktów wybuchu do otoczenia chronionego urządzenia. Chodzi o pasywny element, do procesu spalania podczas wybuchu nie ingeruje. ANTIDET Relief jest to szereg okrągłych i prostokątnych paneli odciążających w wykonaniu ze stali nierdzewnej. Jednostka notyfikowana nr 0637, IBExU Institut für Sicherheitstechnik GmbH, Fuchsmühlenweg 7, Freiberg, Niemcy, dokonała według Dyrektywy 94/9/WE i według EN oceny zgodności wyrobu i wydała Certyfikat typu WE nr IBExU 08 ATEX 2107X (membrany prostokątne) i nr IBExU 08 ATEX 2112X (membrany okrągłe). Partner for your safety 5

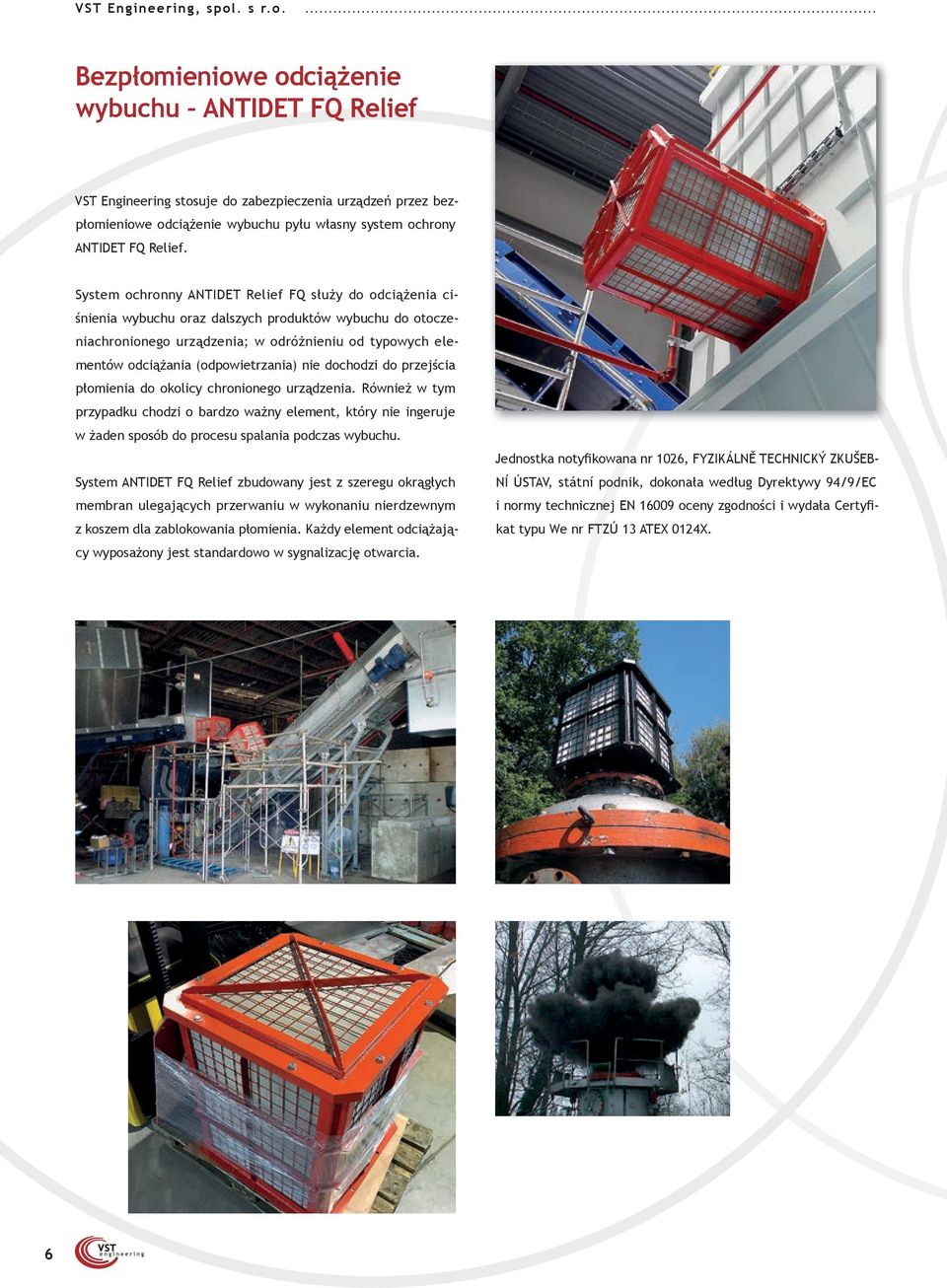

5 Bezpłomieniowe odciążenie wybuchu ANTIDET FQ Relief VST Engineering stosuje do zabezpieczenia urządzeń przez bezpłomieniowe odciążenie wybuchu pyłu własny system ochrony ANTIDET FQ Relief. System ochronny ANTIDET Relief FQ służy do odciążenia ciśnienia wybuchu oraz dalszych produktów wybuchu do otoczeniachronionego urządzenia; w odróżnieniu od typowych elementów odciążania (odpowietrzania) nie dochodzi do przejścia płomienia do okolicy chronionego urządzenia. Również w tym przypadku chodzi o bardzo ważny element, który nie ingeruje w żaden sposób do procesu spalania podczas wybuchu. System ANTIDET FQ Relief zbudowany jest z szeregu okrągłych membran ulegających przerwaniu w wykonaniu nierdzewnym z koszem dla zablokowania płomienia. Każdy element odciążający wyposażony jest standardowo w sygnalizację otwarcia. Jednostka notyfikowana nr 1026, FYZIKÁLNĚ TECHNICKÝ ZKUŠEB- NÍ ÚSTAV, státní podnik, dokonała według Dyrektywy 94/9/EC i normy technicznej EN oceny zgodności i wydała Certyfikat typu We nr FTZÚ 13 ATEX 0124X. 6

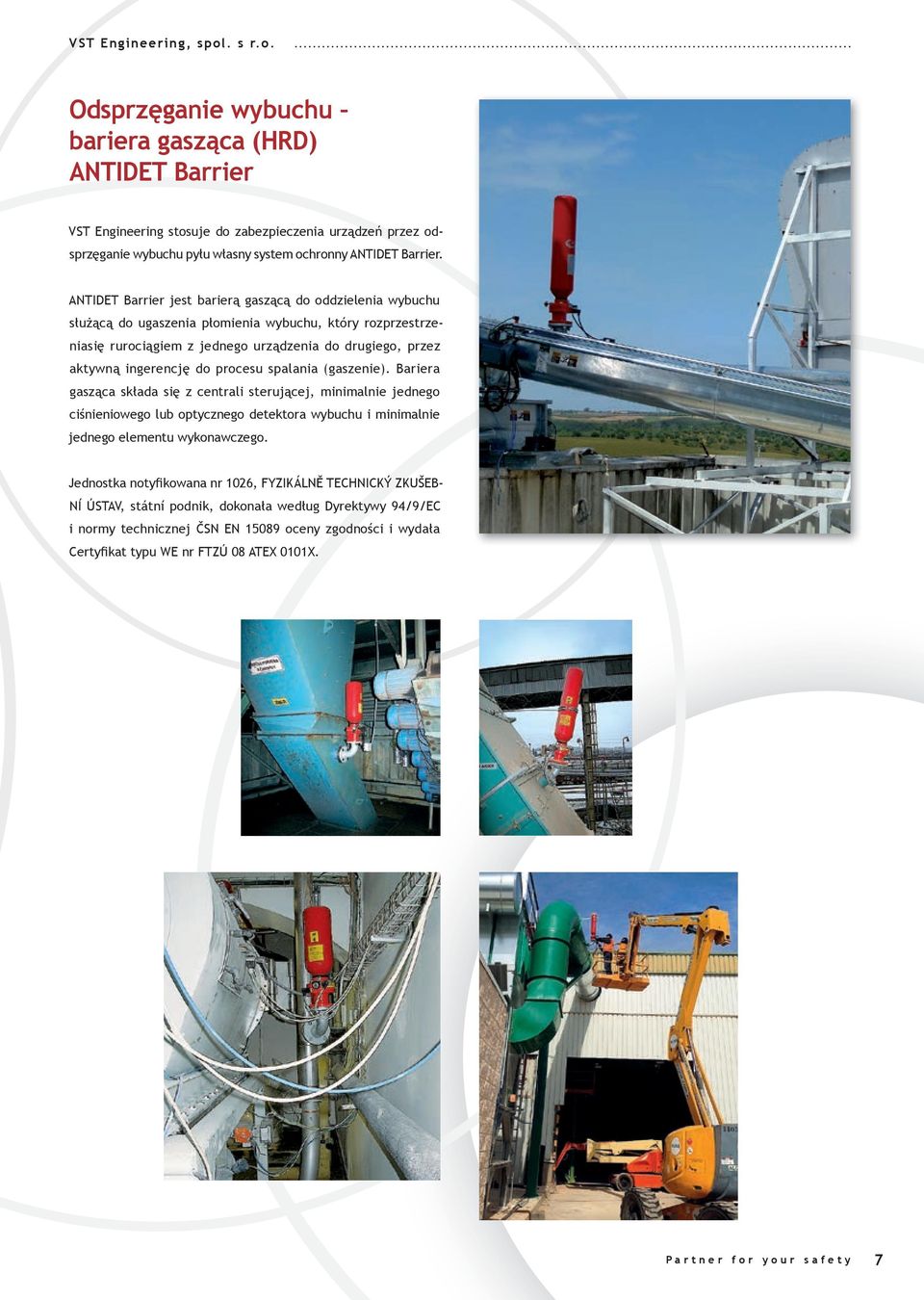

6 Odsprzęganie wybuchu bariera gasząca (HRD) ANTIDET Barrier VST Engineering stosuje do zabezpieczenia urządzeń przez odsprzęganie wybuchu pyłu własny system ochronny ANTIDET Barrier. ANTIDET Barrier jest barierą gaszącą do oddzielenia wybuchu służącą do ugaszenia płomienia wybuchu, który rozprzestrzeniasię rurociągiem z jednego urządzenia do drugiego, przez aktywną ingerencję do procesu spalania (gaszenie). Bariera gasząca składa się z centrali sterującej, minimalnie jednego ciśnieniowego lub optycznego detektora wybuchu i minimalnie jednego elementu wykonawczego. Jednostka notyfikowana nr 1026, FYZIKÁLNĚ TECHNICKÝ ZKUŠEB- NÍ ÚSTAV, státní podnik, dokonała według Dyrektywy 94/9/EC i normy technicznej ČSN EN oceny zgodności i wydała Certyfikat typu WE nr FTZÚ 08 ATEX 0101X. Partner for your safety 7

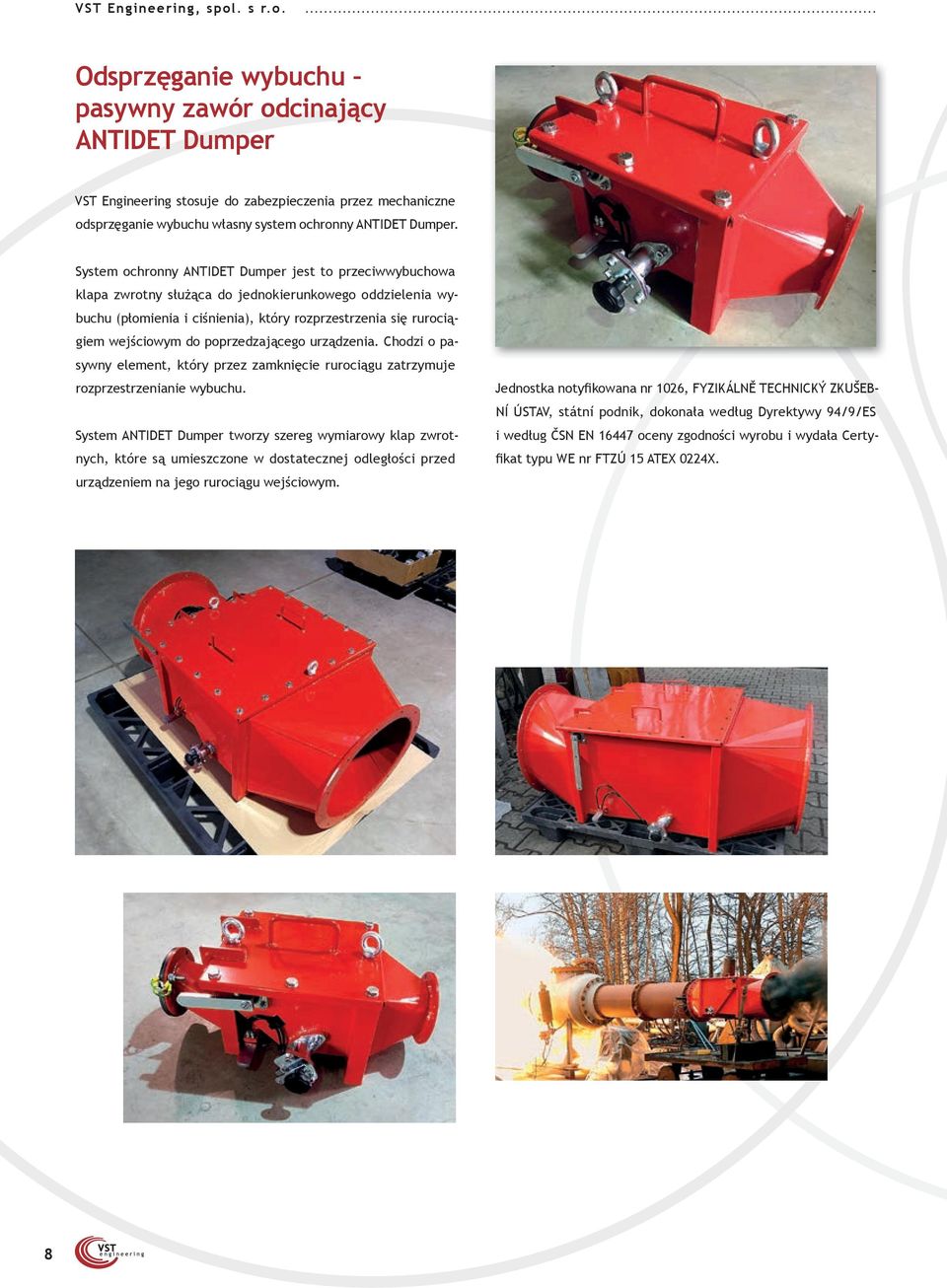

7 Odsprzęganie wybuchu pasywny zawór odcinający ANTIDET Dumper VST Engineering stosuje do zabezpieczenia przez mechaniczne odsprzęganie wybuchu własny system ochronny ANTIDET Dumper. System ochronny ANTIDET Dumper jest to przeciwwybuchowa klapa zwrotny służąca do jednokierunkowego oddzielenia wybuchu (płomienia i ciśnienia), który rozprzestrzenia się rurociągiem wejściowym do poprzedzającego urządzenia. Chodzi o pasywny element, który przez zamknięcie rurociągu zatrzymuje rozprzestrzenianie wybuchu. System ANTIDET Dumper tworzy szereg wymiarowy klap zwrotnych, które są umieszczone w dostatecznej odległości przed urządzeniem na jego rurociągu wejściowym. Jednostka notyfikowana nr 1026, FYZIKÁLNĚ TECHNICKÝ ZKUŠEB- NÍ ÚSTAV, státní podnik, dokonała według Dyrektywy 94/9/ES i według ČSN EN oceny zgodności wyrobu i wydała Certyfikat typu WE nr FTZÚ 15 ATEX 0224X. 8

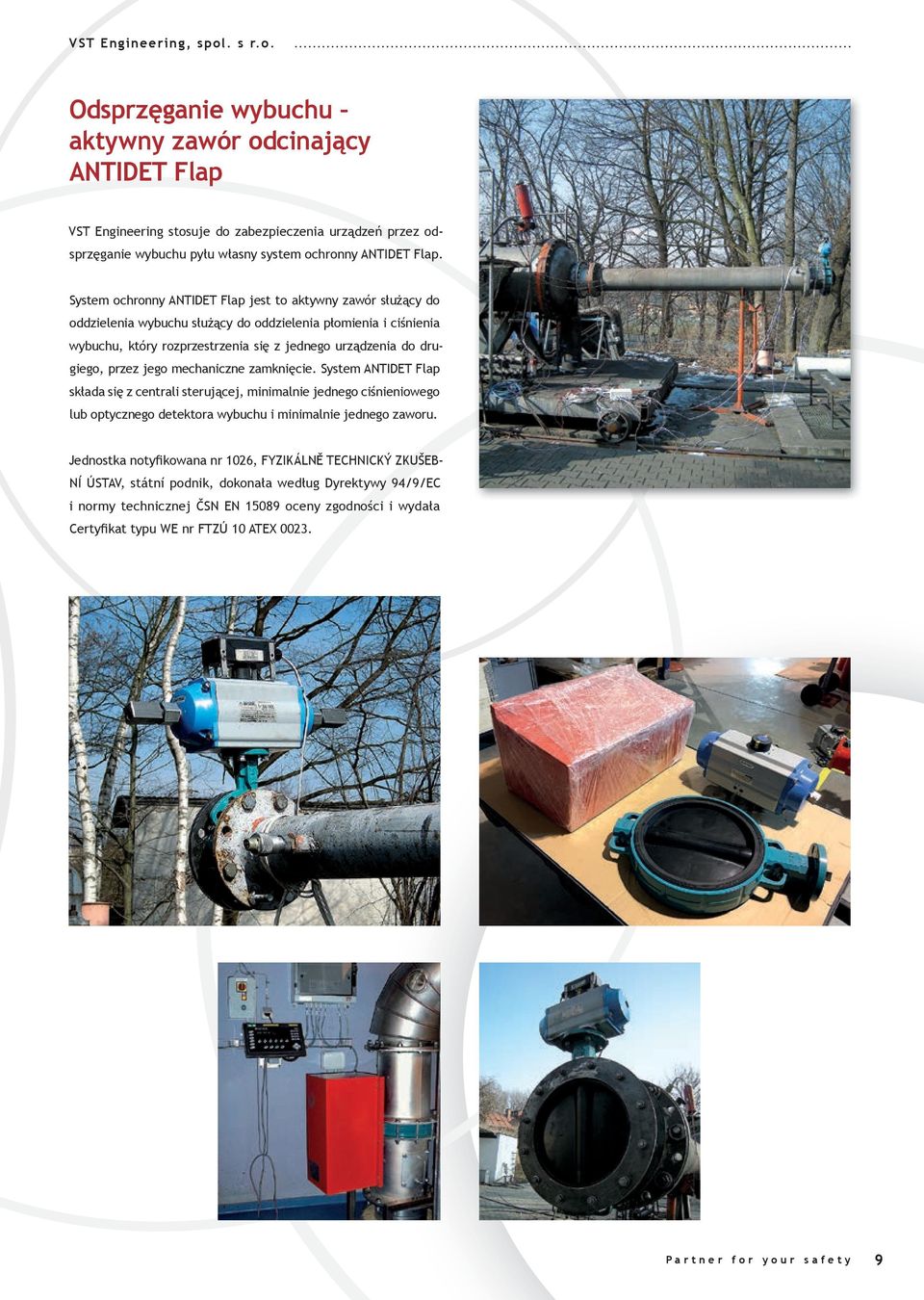

8 Odsprzęganie wybuchu aktywny zawór odcinający ANTIDET Flap VST Engineering stosuje do zabezpieczenia urządzeń przez odsprzęganie wybuchu pyłu własny system ochronny ANTIDET Flap. System ochronny ANTIDET Flap jest to aktywny zawór służący do oddzielenia wybuchu służący do oddzielenia płomienia i ciśnienia wybuchu, który rozprzestrzenia się z jednego urządzenia do drugiego, przez jego mechaniczne zamknięcie. System ANTIDET Flap składa się z centrali sterującej, minimalnie jednego ciśnieniowego lub optycznego detektora wybuchu i minimalnie jednego zaworu. Jednostka notyfikowana nr 1026, FYZIKÁLNĚ TECHNICKÝ ZKUŠEB- NÍ ÚSTAV, státní podnik, dokonała według Dyrektywy 94/9/EC i normy technicznej ČSN EN oceny zgodności i wydała Certyfikat typu WE nr FTZÚ 10 ATEX Partner for your safety 9

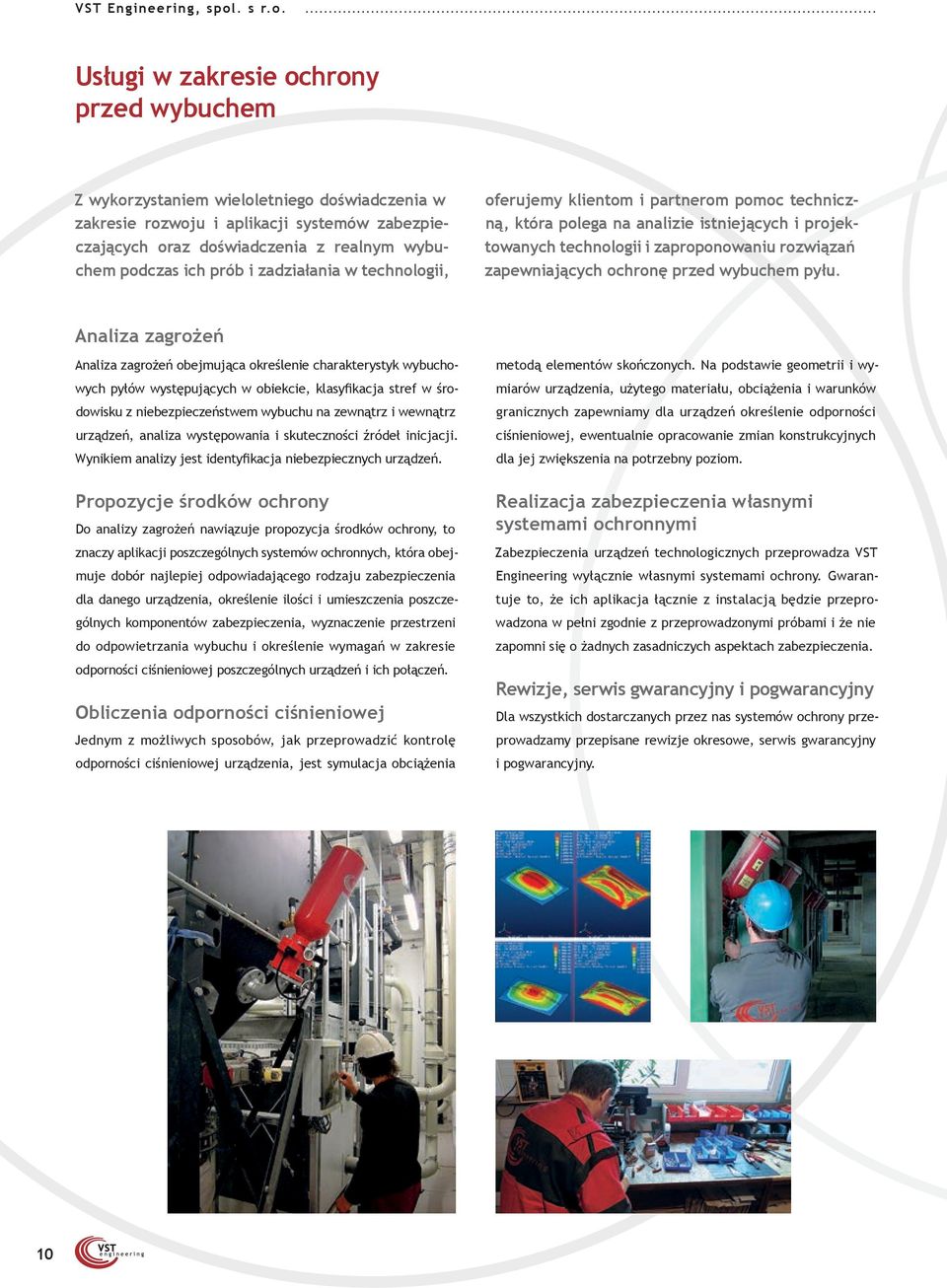

9 Usługi w zakresie ochrony przed wybuchem Z wykorzystaniem wieloletniego doświadczenia w zakresie rozwoju i aplikacji systemów zabezpieczających oraz doświadczenia z realnym wybuchem podczas ich prób i zadziałania w technologii, oferujemy klientom i partnerom pomoc techniczną, która polega na analizie istniejących i projektowanych technologii i zaproponowaniu rozwiązań zapewniających ochronę przed wybuchem pyłu. Analiza zagrożeń Analiza zagrożeń obejmująca określenie charakterystyk wybuchowych pyłów występujących w obiekcie, klasyfikacja stref w środowisku z niebezpieczeństwem wybuchu na zewnątrz i wewnątrz urządzeń, analiza występowania i skuteczności źródeł inicjacji. Wynikiem analizy jest identyfikacja niebezpiecznych urządzeń. Propozycje środków ochrony Do analizy zagrożeń nawiązuje propozycja środków ochrony, to znaczy aplikacji poszczególnych systemów ochronnych, która obejmuje dobór najlepiej odpowiadającego rodzaju zabezpieczenia dla danego urządzenia, określenie ilości i umieszczenia poszczególnych komponentów zabezpieczenia, wyznaczenie przestrzeni do odpowietrzania wybuchu i określenie wymagań w zakresie odporności ciśnieniowej poszczególnych urządzeń i ich połączeń. Obliczenia odporności ciśnieniowej Jednym z możliwych sposobów, jak przeprowadzić kontrolę odporności ciśnieniowej urządzenia, jest symulacja obciążenia metodą elementów skończonych. Na podstawie geometrii i wymiarów urządzenia, użytego materiału, obciążenia i warunków granicznych zapewniamy dla urządzeń określenie odporności ciśnieniowej, ewentualnie opracowanie zmian konstrukcyjnych dla jej zwiększenia na potrzebny poziom. Realizacja zabezpieczenia własnymi systemami ochronnymi Zabezpieczenia urządzeń technologicznych przeprowadza VST Engineering wyłącznie własnymi systemami ochrony. Gwarantuje to, że ich aplikacja łącznie z instalacją będzie przeprowadzona w pełni zgodnie z przeprowadzonymi próbami i że nie zapomni się o żadnych zasadniczych aspektach zabezpieczenia. Rewizje, serwis gwarancyjny i pogwarancyjny Dla wszystkich dostarczanych przez nas systemów ochrony przeprowadzamy przepisane rewizje okresowe, serwis gwarancyjny i pogwarancyjny. 10
