1 KLASYFIKACJA STREF ZAGROŻENIA WYBUCHEM WYZNACZANIE ZASIĘGU STREF. Małgorzata TURCZYN Maciej BUŁKOWSKI AV\ Safety.pot 1

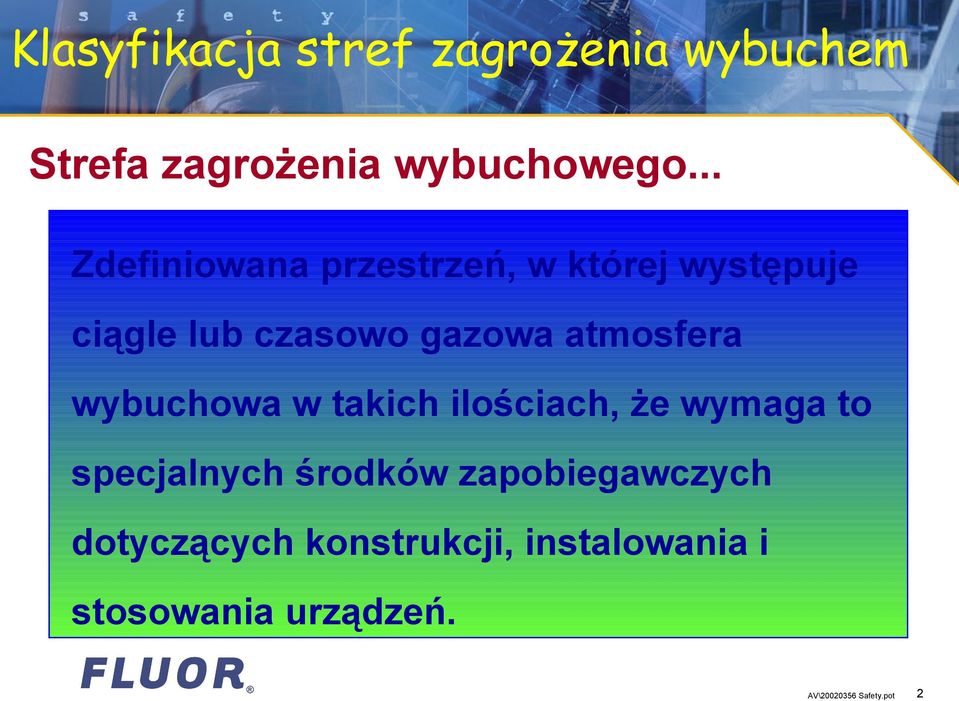

2 Klasyfikacja stref zagrożenia wybuchem Strefa zagrożenia wybuchowego... Zdefiniowana przestrzeń, w której występuje ciągle lub czasowo gazowa atmosfera wybuchowa w takich ilościach, że wymaga to specjalnych środków zapobiegawczych dotyczących konstrukcji, instalowania i stosowania urządzeń. AV\ Safety.pot 2

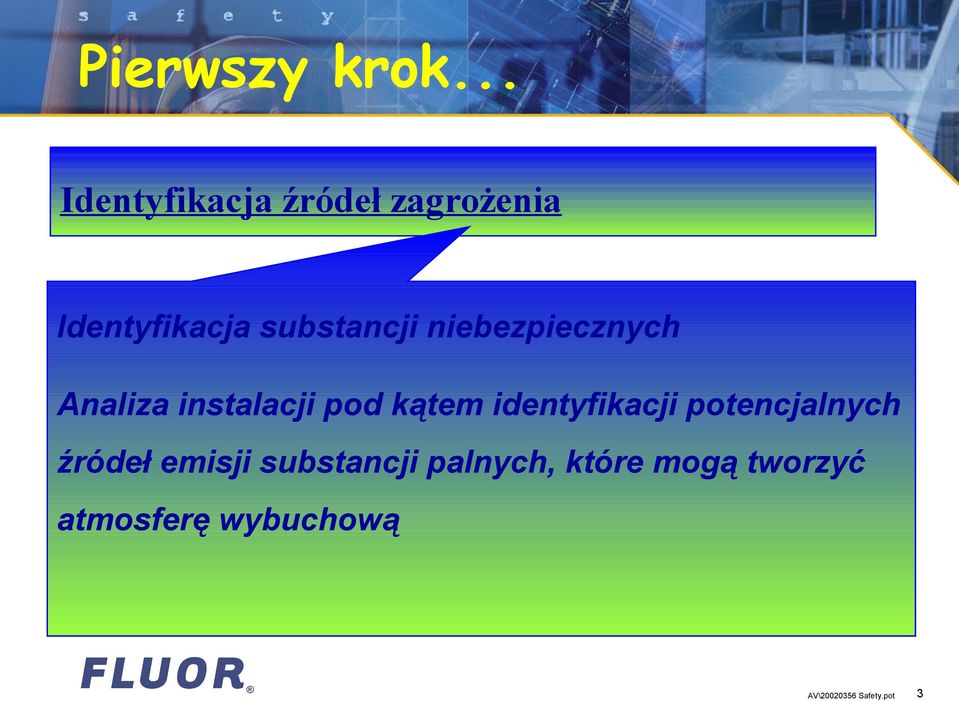

3 Pierwszy krok... Identyfikacja źródeł zagrożenia Identyfikacja substancji niebezpiecznych Analiza instalacji pod kątem identyfikacji potencjalnych źródeł emisji substancji palnych, które mogą tworzyć atmosferę wybuchową AV\ Safety.pot 3

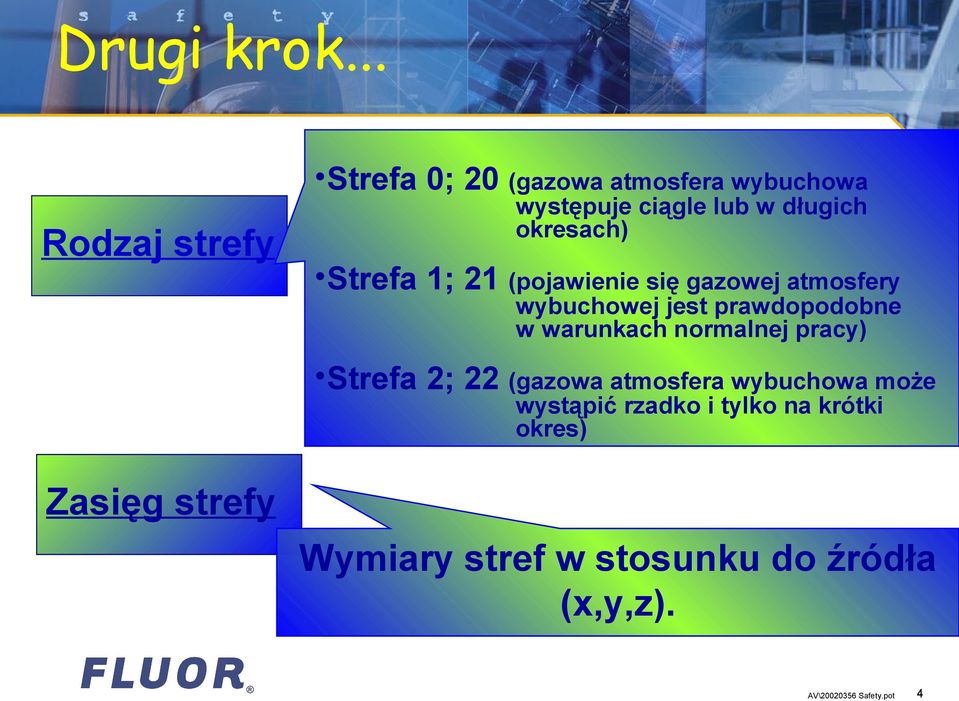

4 Drugi krok... Rodzaj strefy Strefa 0; 20 (gazowa atmosfera wybuchowa występuje ciągle lub w długich okresach) Strefa 1; 21 (pojawienie się gazowej atmosfery wybuchowej jest prawdopodobne w warunkach normalnej pracy) Strefa 2; 22 (gazowa atmosfera wybuchowa może wystąpić rzadko i tylko na krótki okres) Zasięg strefy Wymiary stref w stosunku do źródła (x,y,z). AV\ Safety.pot 4

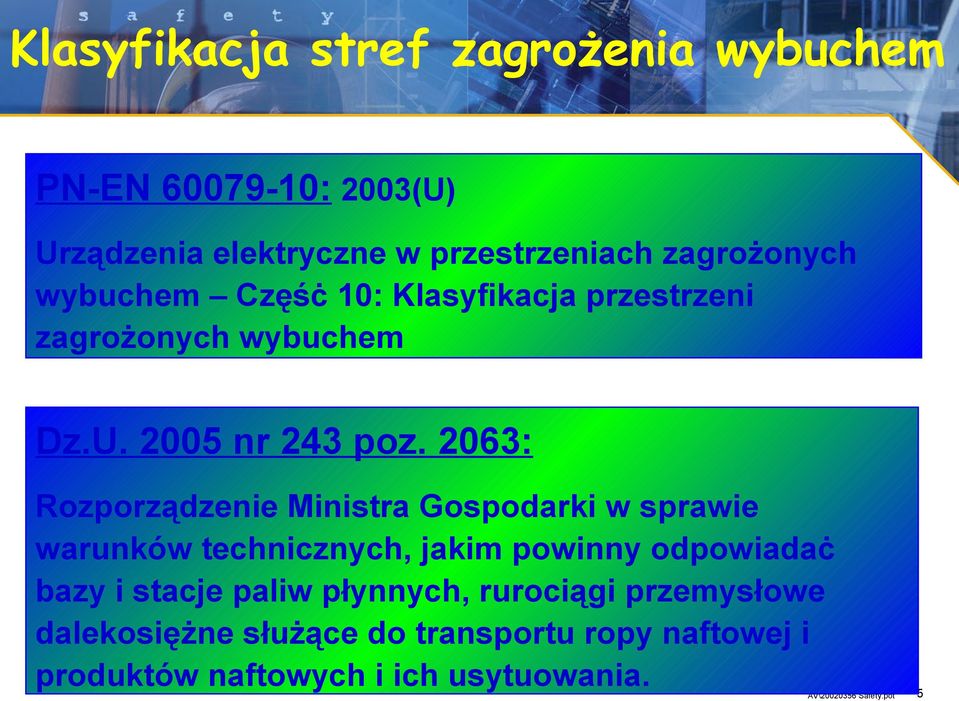

5 Klasyfikacja stref zagrożenia wybuchem PN-EN : 2003(U) Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem Częśċ 10: Klasyfikacja przestrzeni zagrożonych wybuchem Dz.U nr 243 poz. 2063: Rozporządzenie Ministra Gospodarki w sprawie warunków technicznych, jakim powinny odpowiadaċ bazy i stacje paliw płynnych, rurociągi przemysłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowania. AV\ Safety.pot 5

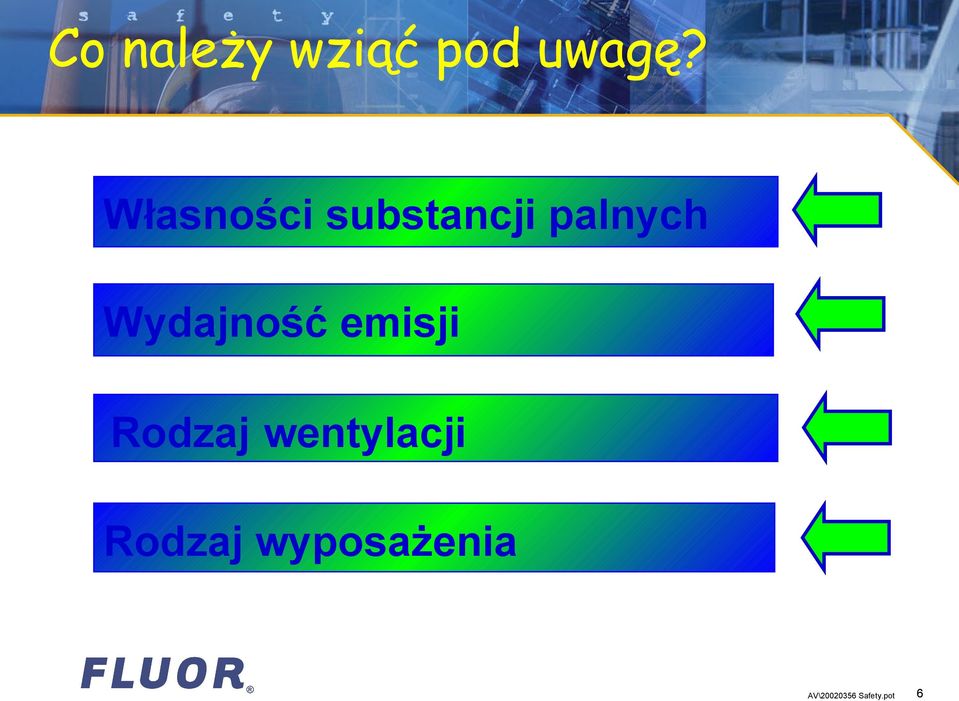

6 Co należy wziąć pod uwagę? Własności substancji palnych Wydajność emisji Rodzaj wentylacji Rodzaj wyposażenia AV\ Safety.pot 6

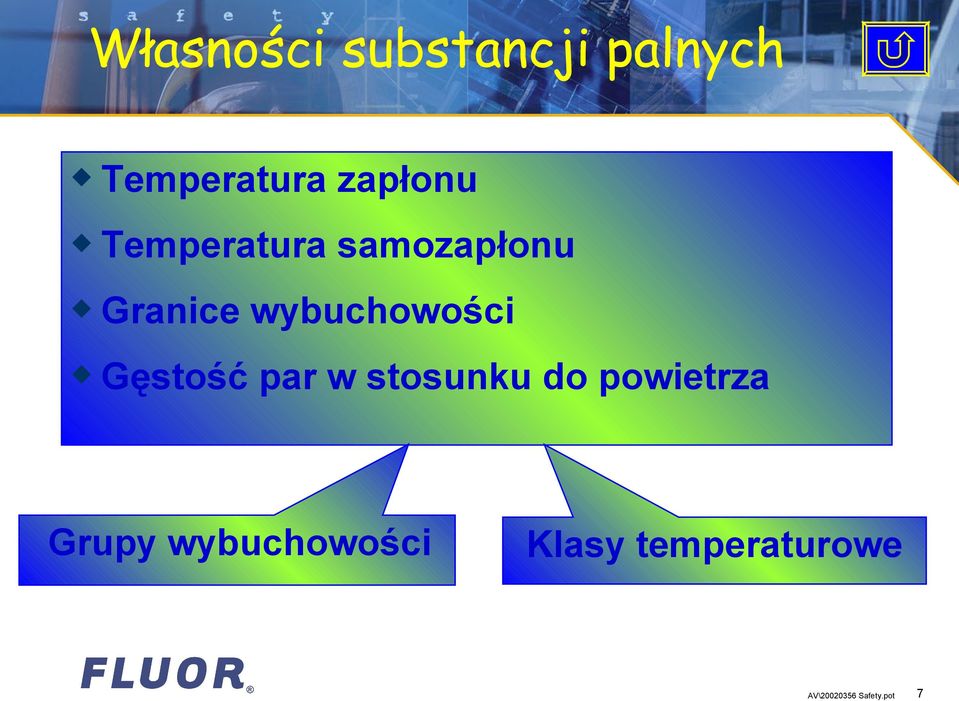

7 Własności substancji palnych Temperatura zapłonu Temperatura samozapłonu Granice wybuchowości Gęstość par w stosunku do powietrza Grupy wybuchowości Klasy temperaturowe AV\ Safety.pot 7

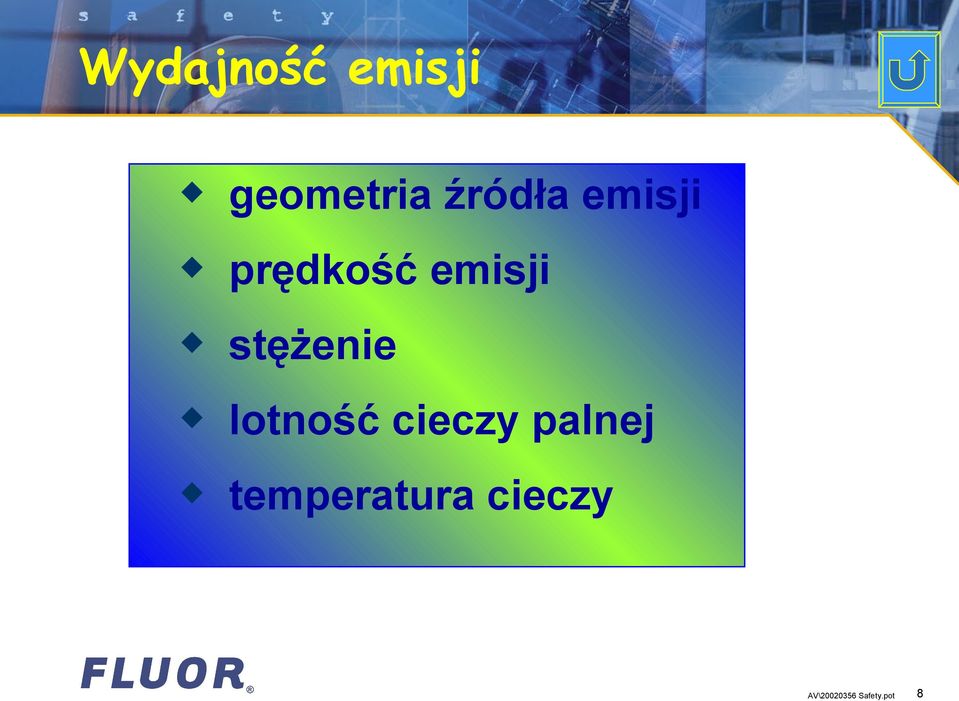

8 Wydajność emisji geometria źródła emisji prędkość emisji stężenie lotność cieczy palnej temperatura cieczy AV\ Safety.pot 8

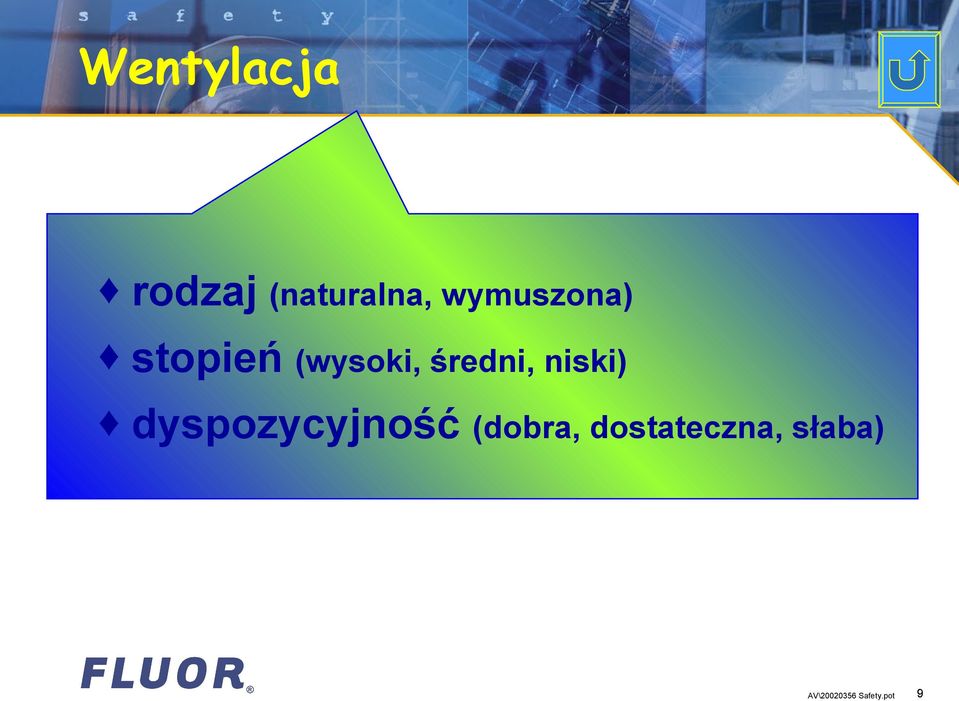

9 Wentylacja rodzaj (naturalna, wymuszona) stopień (wysoki, średni, niski) dyspozycyjność (dobra, dostateczna, słaba) AV\ Safety.pot 9

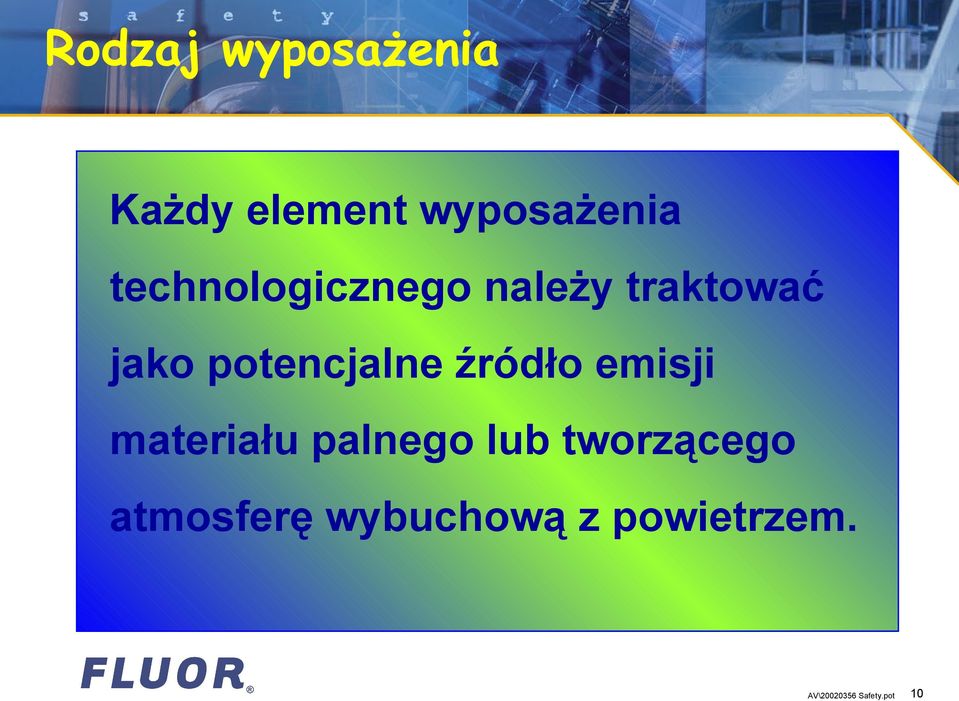

10 Rodzaj wyposażenia Każdy element wyposażenia technologicznego należy traktować jako potencjalne źródło emisji materiału palnego lub tworzącego atmosferę wybuchową z powietrzem. AV\ Safety.pot 10

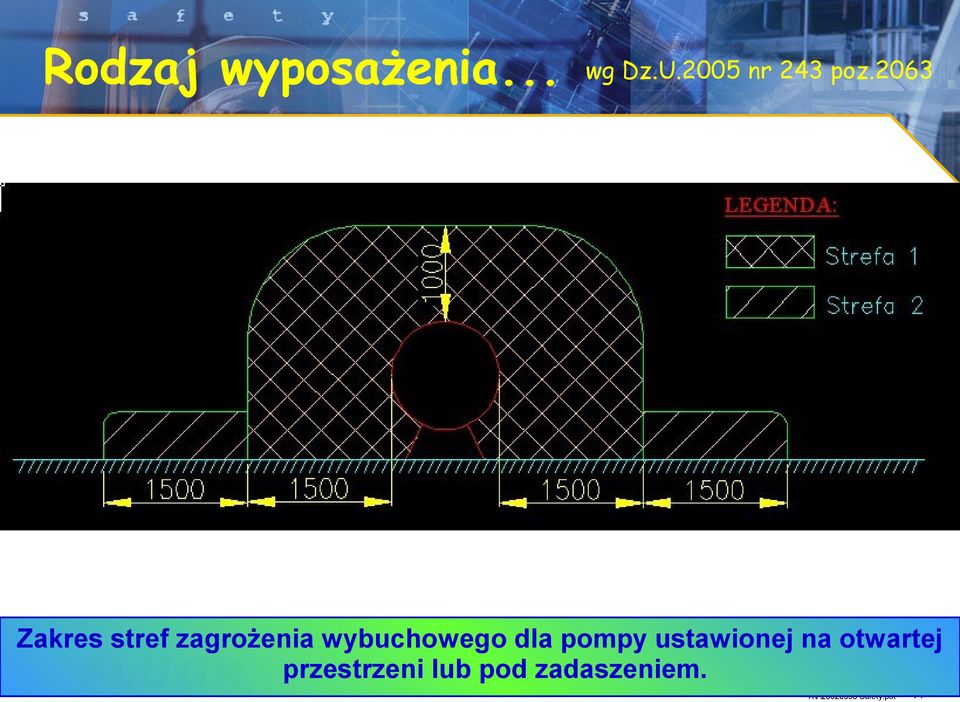

11 Rodzaj wyposażenia... wg Dz.U.2005 nr 243 poz.2063 Zakres stref zagrożenia wybuchowego dla pompy ustawionej na otwartej przestrzeni lub pod zadaszeniem. AV\ Safety.pot 11

12 Rodzaj wyposażenia... wg PN-EN Pompa przemysłowa budowy normalnej, montowana na poziomie ziemi, usytuowana na zewnątrz budynku, pompująca ciecz palną. Wentylacja naturalna Dla pompy o wydaj. 50m 3 /h, pracującej pod niskim ciśnieniem a = 3m poziomo od źródła emisji b = 1m od poziomu ziemi w górę i do 1m powyżej źródła emisji. UWAGA: ze względu na przepływ powietrza, zasięgi strefy 1 są pomijane. AV\ Safety.pot 12

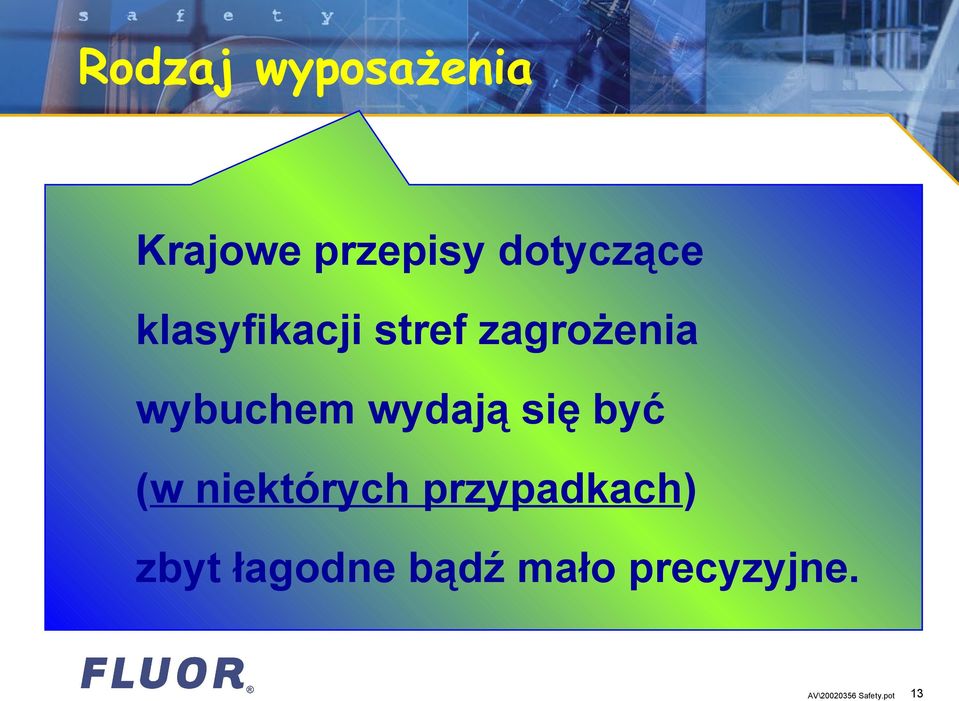

13 Rodzaj wyposażenia Krajowe przepisy dotyczące klasyfikacji stref zagrożenia wybuchem wydają się być (w niektórych przypadkach) zbyt łagodne bądź mało precyzyjne. AV\ Safety.pot 13

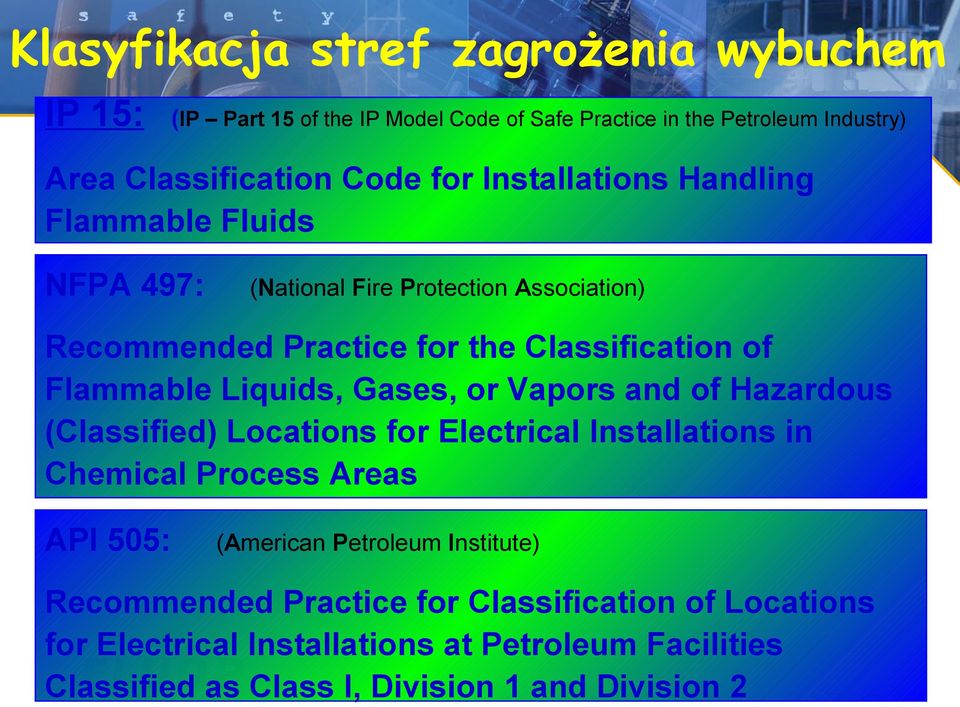

14 Klasyfikacja stref zagrożenia wybuchem IP 15: (IP Part 15 of the IP Model Code of Safe Practice in the Petroleum Industry) Area Classification Code for Installations Handling Flammable Fluids NFPA 497: (National Fire Protection Association) Recommended Practice for the Classification of Flammable Liquids, Gases, or Vapors and of Hazardous (Classified) Locations for Electrical Installations in Chemical Process Areas API 505: (American Petroleum Institute) Recommended Practice for Classification of Locations for Electrical Installations at Petroleum Facilities Classified as Class I, Division 1 and Division 2 AV\ Safety.pot 14

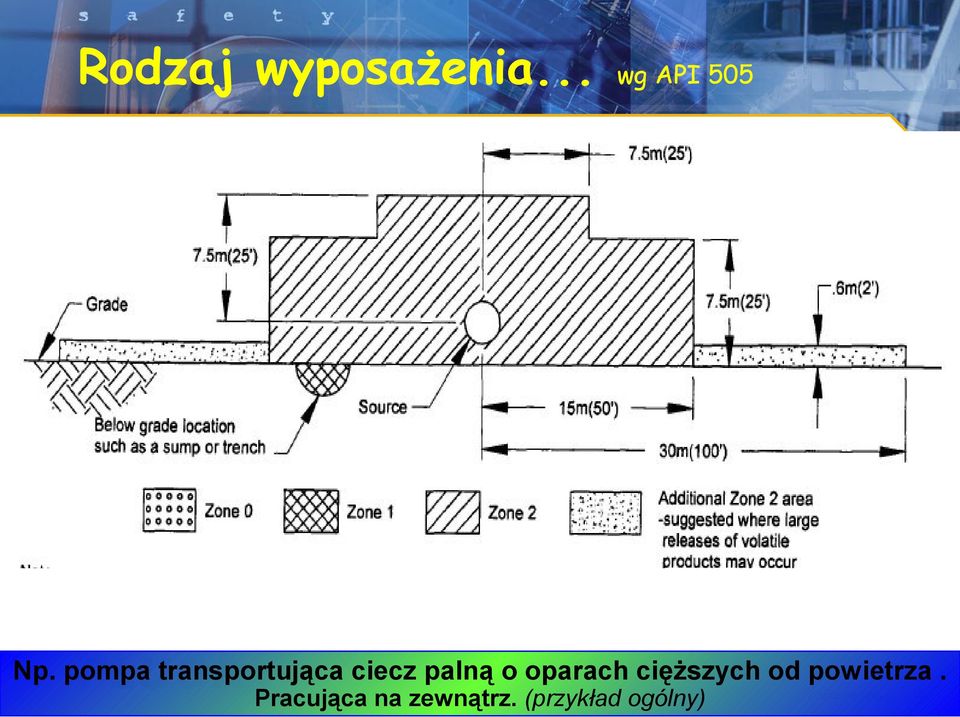

15 Rodzaj wyposażenia... wg API 505 Np. pompa transportująca ciecz palną o oparach cięższych od powietrza. AV\ Safety.pot 15 Pracująca na zewnątrz. (przykład ogólny)

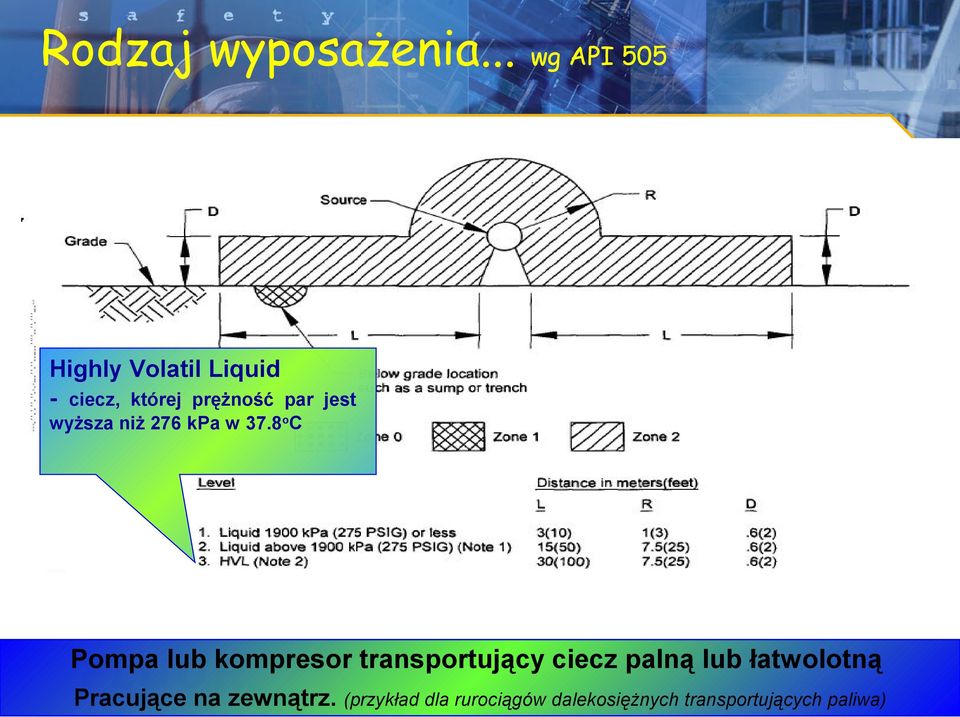

16 Rodzaj wyposażenia... wg API 505 Highly Volatil Liquid - ciecz, której prężność par jest wyższa niż 276 kpa w 37.8 o C Pompa lub kompresor transportujący ciecz palną lub łatwolotną Pracujące na zewnątrz. (przykład dla rurociągów dalekosiężnych transportujących paliwa) AV\ Safety.pot 16

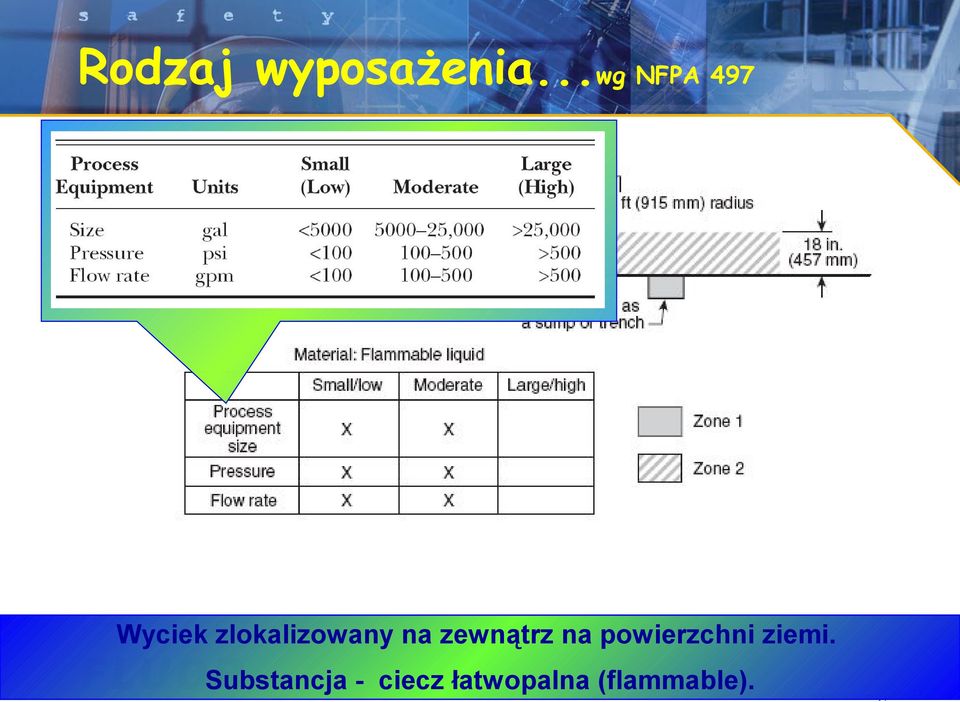

17 Rodzaj wyposażenia...wg NFPA 497 Wyciek zlokalizowany na zewnątrz na powierzchni ziemi. Substancja - ciecz łatwopalna (flammable). AV\ Safety.pot 17

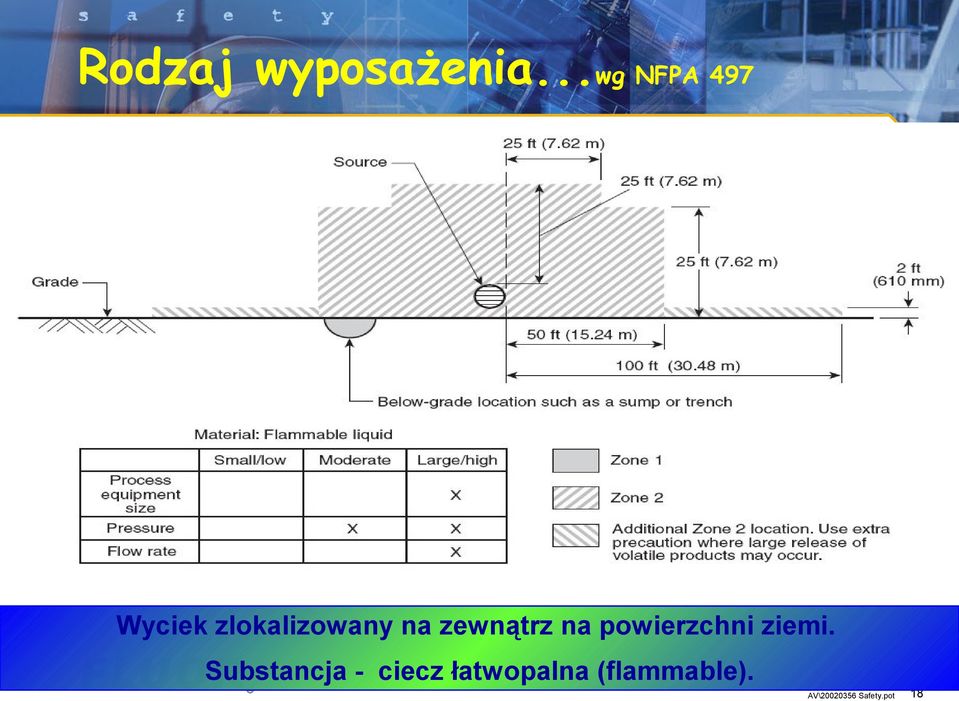

18 Rodzaj wyposażenia...wg NFPA 497 Wyciek zlokalizowany na zewnątrz na powierzchni ziemi. Substancja - ciecz łatwopalna (flammable). AV\ Safety.pot 18

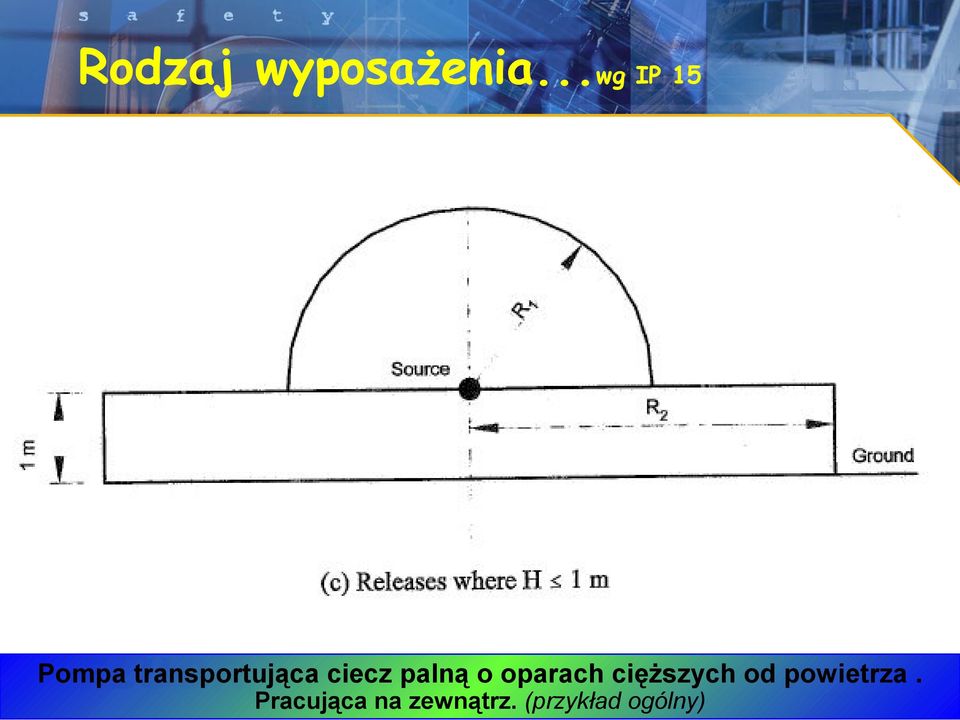

19 Rodzaj wyposażenia...wg IP 15 Pompa transportująca ciecz palną o oparach cięższych od powietrza. Pracująca na zewnątrz. (przykład ogólny) AV\ Safety.pot 19

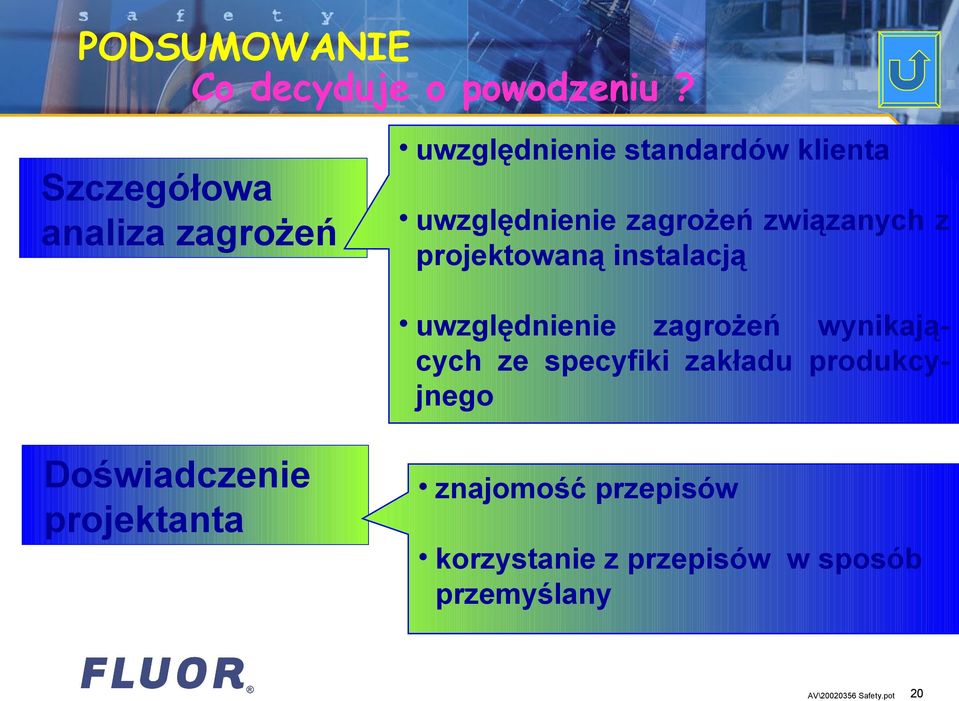

20 PODSUMOWANIE Co decyduje o powodzeniu? Szczegółowa analiza zagrożeń uwzględnienie standardów klienta uwzględnienie zagrożeń związanych z projektowaną instalacją uwzględnienie zagrożeń wynikających ze specyfiki zakładu produkcyjnego Doświadczenie projektanta znajomość przepisów korzystanie z przepisów w sposób przemyślany AV\ Safety.pot 20
