1 Bezpieczny odzysk materiałów pylistych Herding Technika Filtracyjna Sp. z o.o. Adam Zahler 1

2 Dlaczego odzysk? 2

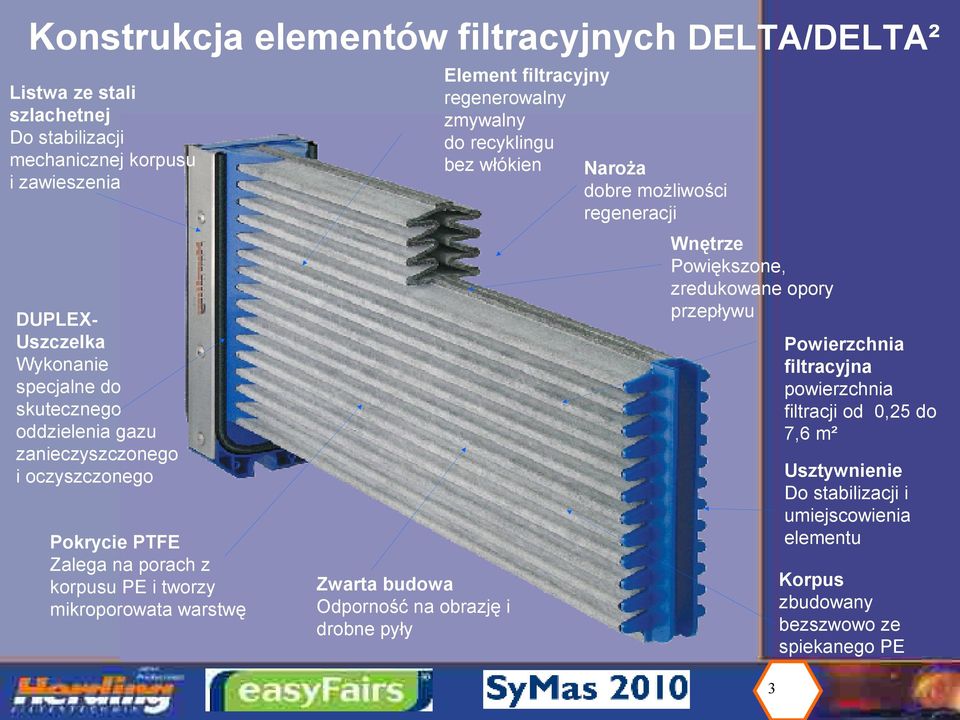

3 Konstrukcja elementów filtracyjnych DELTA/DELTA² Listwa ze stali szlachetnej Do stabilizacji mechanicznej korpusu i zawieszenia Element filtracyjny regenerowalny zmywalny do recyklingu bez włókien Naroża dobre możliwości regeneracji Wnętrze Powiększone, zredukowane opory przepływu DUPLEXUszczelka Wykonanie specjalne do skutecznego oddzielenia gazu zanieczyszczonego i oczyszczonego Pokrycie PTFE Zalega na porach z korpusu PE i tworzy mikroporowata warstwę Powierzchnia filtracyjna powierzchnia filtracji od 0,25 do 7,6 m² Usztywnienie Do stabilizacji i umiejscowienia elementu Korpus zbudowany bezszwowo ze spiekanego PE Zwarta budowa Odporność na obrazję i drobne pyły 3

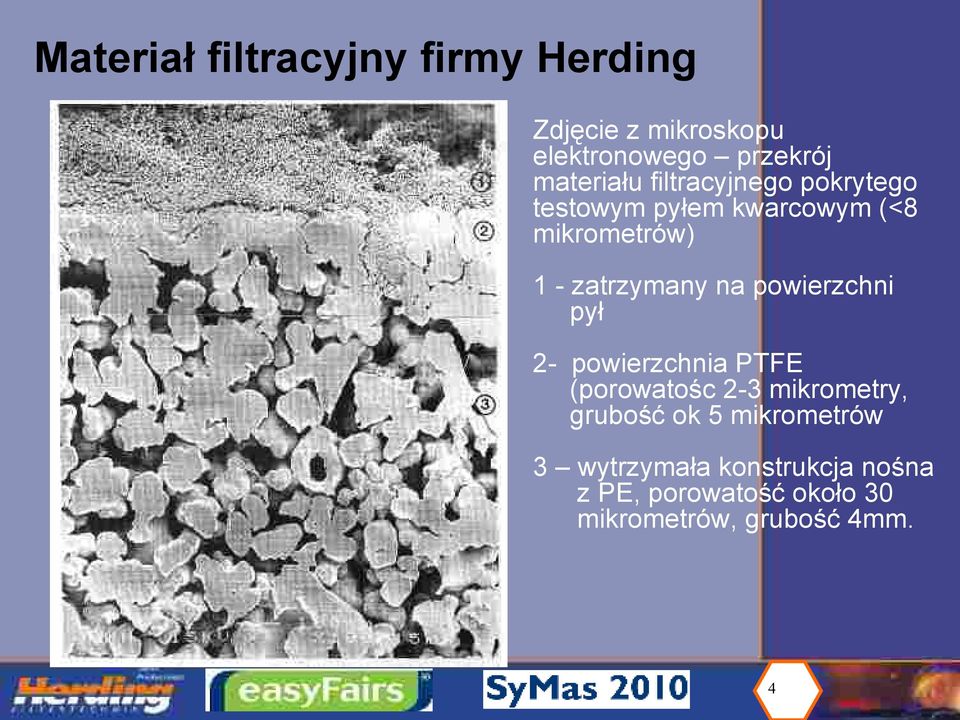

4 Materiał filtracyjny firmy Herding Zdjęcie z mikroskopu elektronowego przekrój materiału filtracyjnego pokrytego testowym pyłem kwarcowym (<8 mikrometrów) 1 - zatrzymany na powierzchni pył 2- powierzchnia PTFE (porowatośc 2-3 mikrometry, grubość ok 5 mikrometrów 3 wytrzymała konstrukcja nośna z PE, porowatość około 30 mikrometrów, grubość 4mm. 4

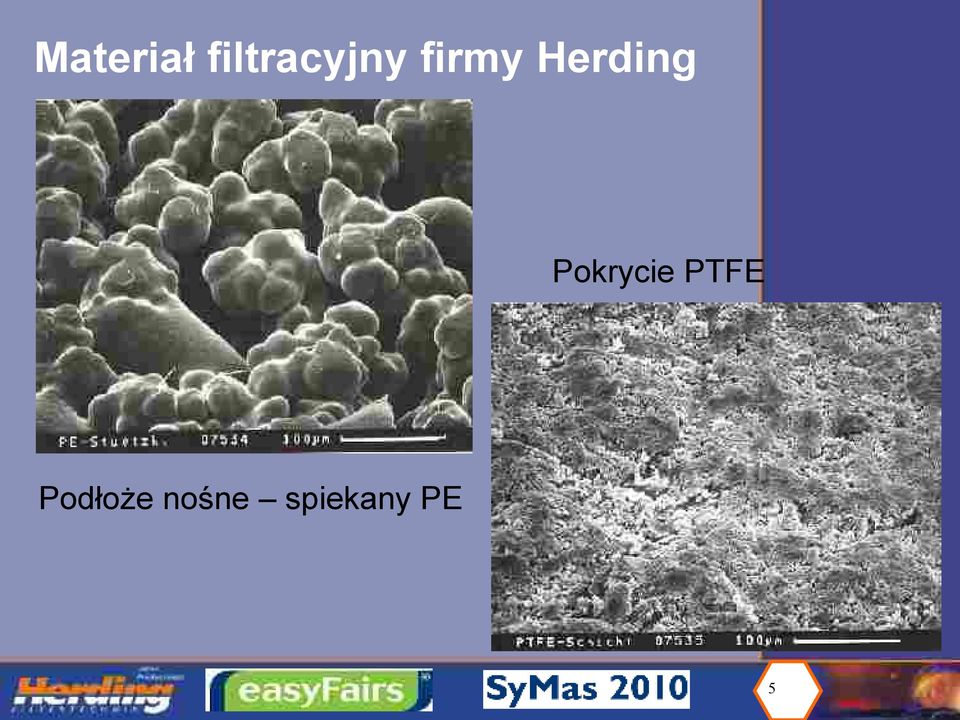

5 Materiał filtracyjny firmy Herding Pokrycie PTFE Podłoże nośne spiekany PE 5

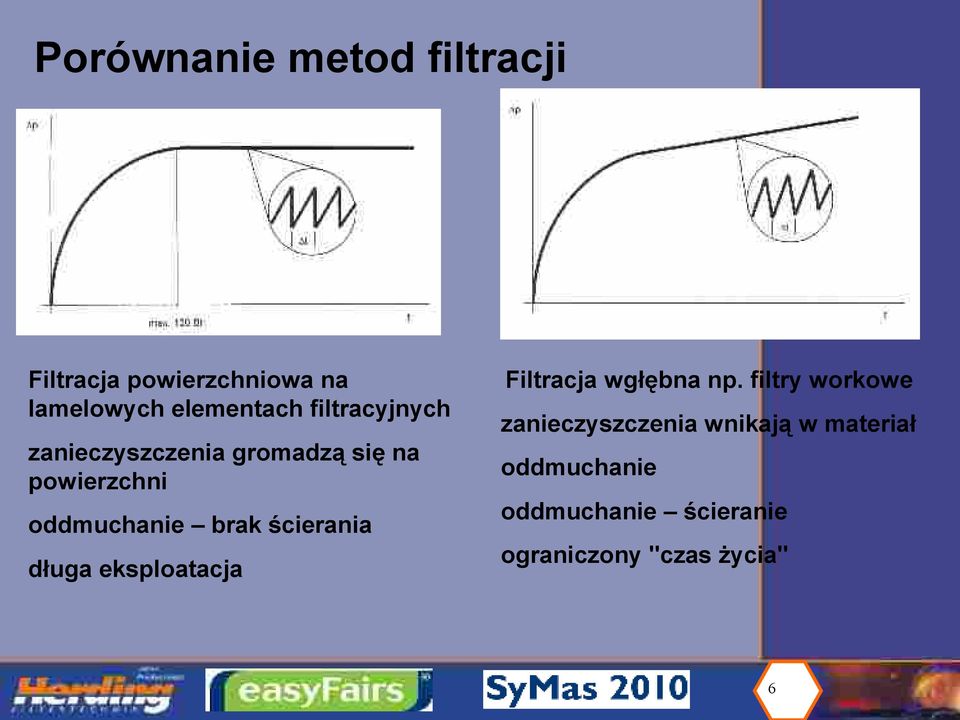

6 Porównanie metod filtracji Filtracja powierzchniowa na lamelowych elementach filtracyjnych zanieczyszczenia gromadzą się na powierzchni oddmuchanie brak ścierania długa eksploatacja Filtracja wgłębna np. filtry workowe zanieczyszczenia wnikają w materiał oddmuchanie oddmuchanie ścieranie ograniczony "czas życia" 6

7 Odzysk proszku w kabinie lakierniczej 7

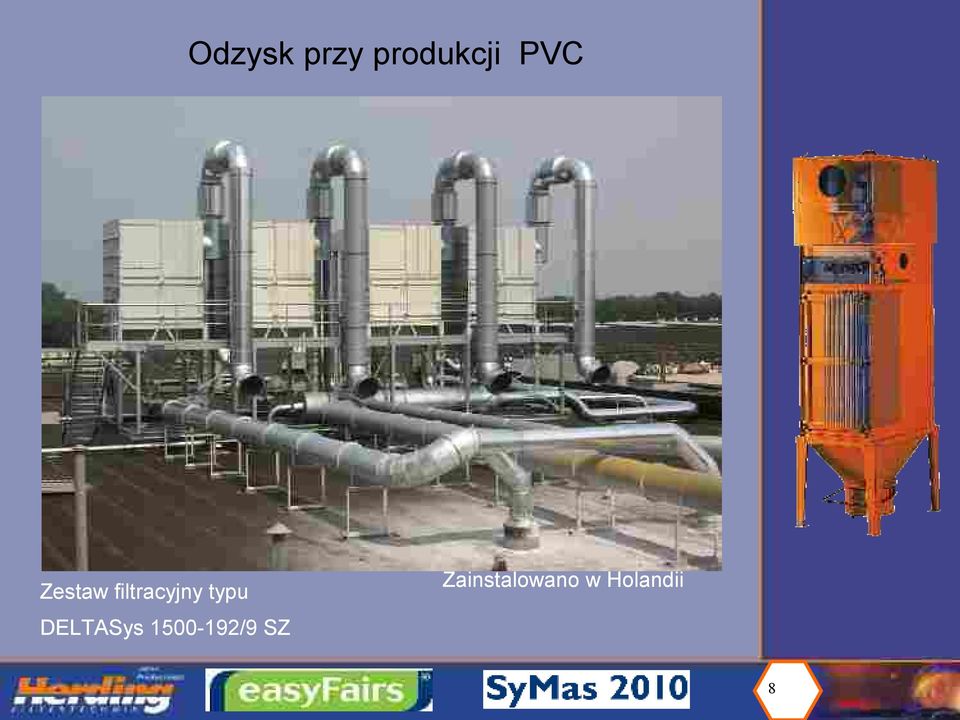

8 Odzysk przy produkcji PVC Zestaw filtracyjny typu Zainstalowano w Holandii DELTASys /9 SZ 8

9 Dlaczego bezpieczny? 9

10 Zagrożenia Dla pracowników Pożarowe Wybuchowe Dla środowiska Dla procesu 10

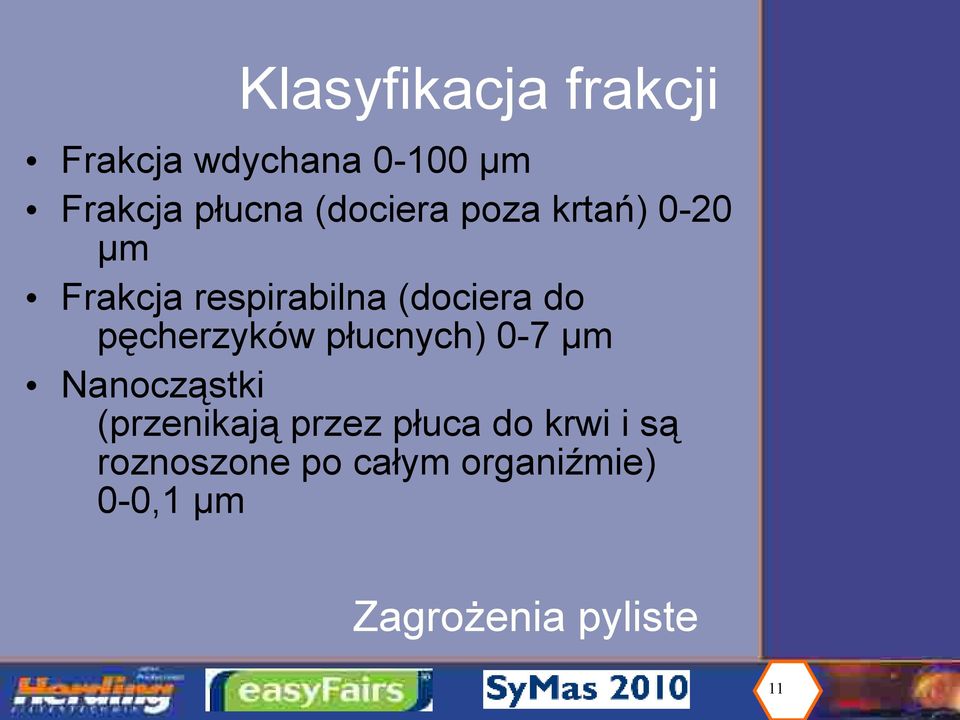

11 Klasyfikacja frakcji Frakcja wdychana μm Frakcja płucna (dociera poza krtań) 0-20 μm Frakcja respirabilna (dociera do pęcherzyków płucnych) 0-7 μm Nanocząstki (przenikają przez płuca do krwi i są roznoszone po całym organiźmie) 0-0,1 μm Zagrożenia pyliste 11

12 Herding - 0,2mg/m 12 3

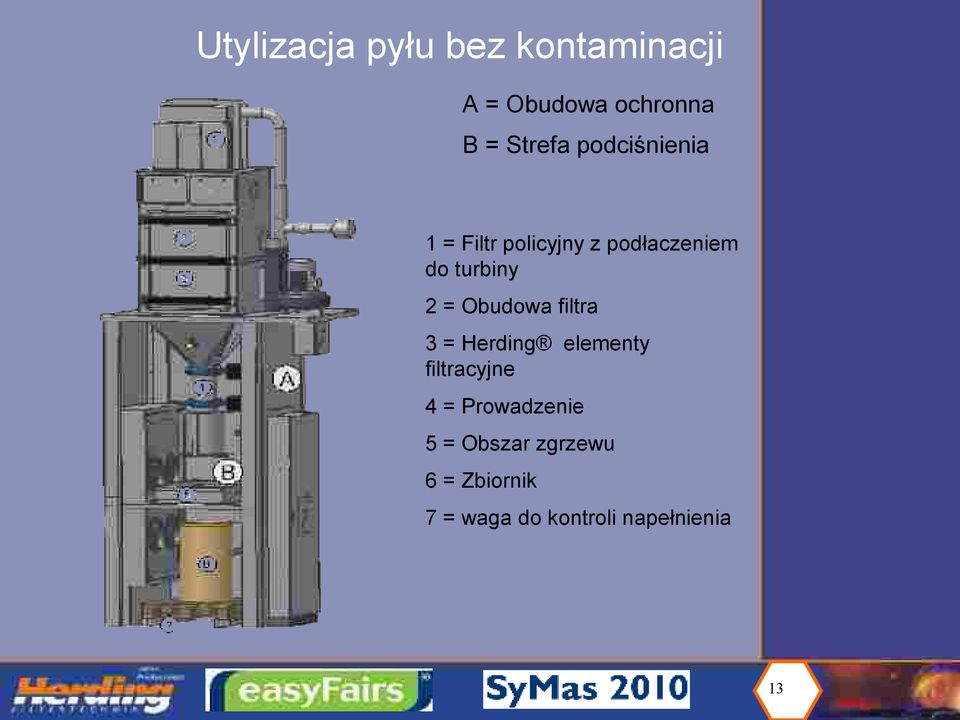

13 Utylizacja pyłu bez kontaminacji A = Obudowa ochronna B = Strefa podciśnienia 1 = Filtr policyjny z podłaczeniem do turbiny 2 = Obudowa filtra 3 = Herding elementy filtracyjne 4 = Prowadzenie 5 = Obszar zgrzewu 6 = Zbiornik 7 = waga do kontroli napełnienia 13

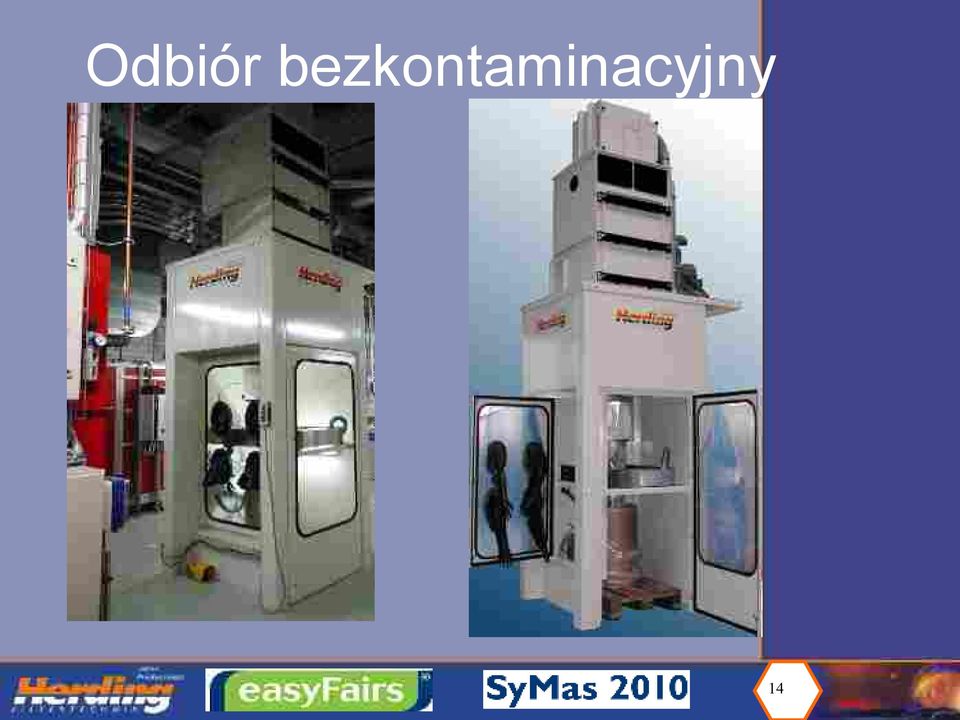

14 Odbiór bezkontaminacyjny 14

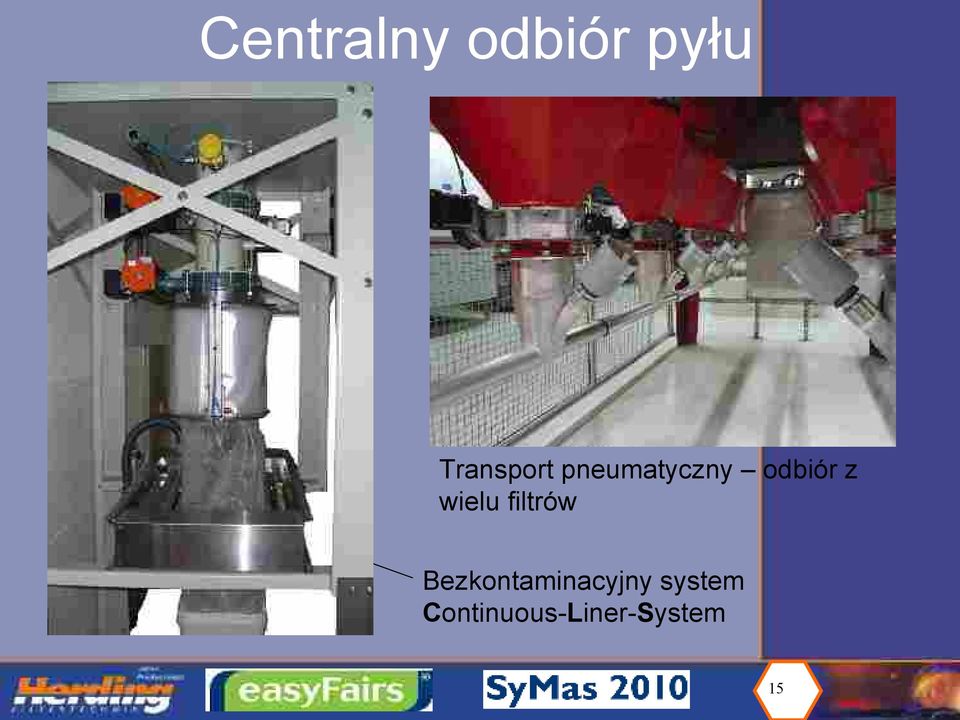

15 Centralny odbiór pyłu Transport pneumatyczny odbiór z wielu filtrów Bezkontaminacyjny system Continuous-Liner-System 15

16 Zagrożenia Dla pracowników Pożarowe Wybuchowe Dla środowiska Dla procesu 16

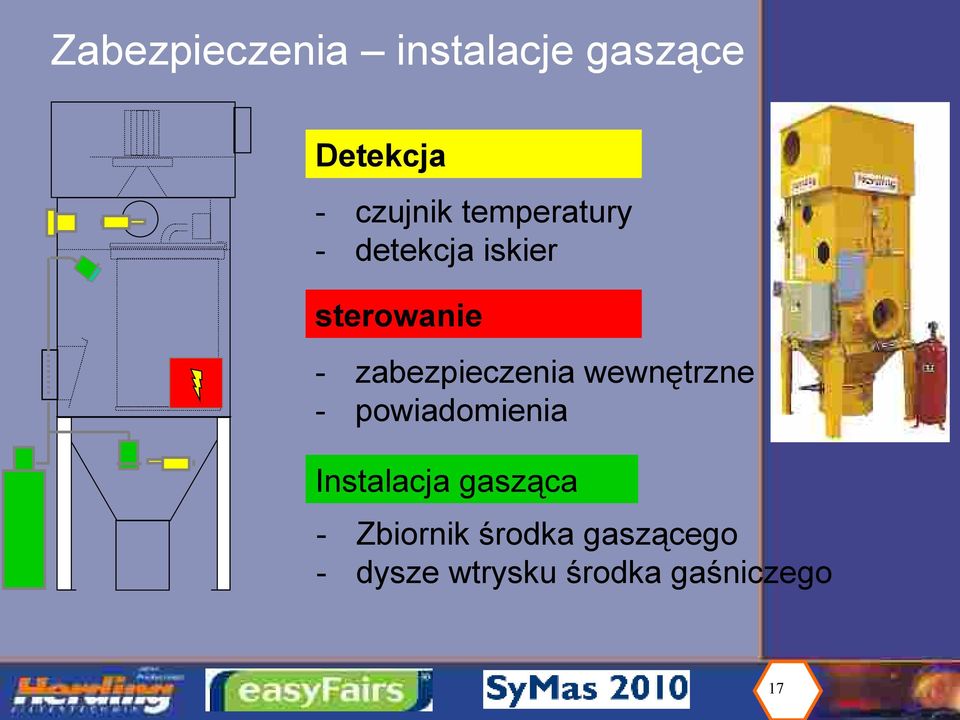

17 Zabezpieczenia instalacje gaszące Detekcja - czujnik temperatury - detekcja iskier sterowanie - zabezpieczenia wewnętrzne - powiadomienia Instalacja gasząca - Zbiornik środka gaszącego - dysze wtrysku środka gaśniczego 17

18 Usuwanie pyłu zalegającego 18

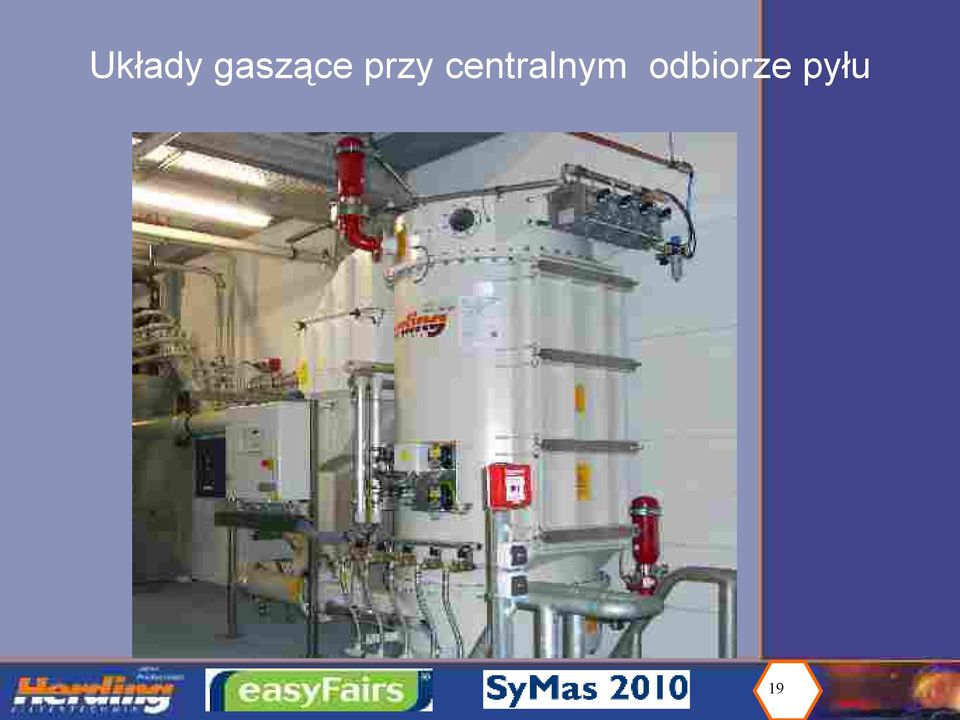

19 Układy gaszące przy centralnym odbiorze pyłu 19

20 Zagrożenia Dla pracowników Pożarowe Wybuchowe Dla środowiska Dla procesu 20

21 Arkusz (fragment) danych procesowych 21

22 Układy przeciwwybuchowe 22

23 Maksymalne ciśnienie pracy[ bar] 0% 20 % 50 % stężenie [g/m³] Szybkość narastania ciśnienia [bar/s] Dodatek pyłów inertnych 0% 20 % 50 % stężenie [g/m³] 23

24 Herding HSL-PharmEx KST- 250 bar m/s Max. ciśnienie eksplozji 10 bar Ciśnienie w filtrze < 0,7 bar 24

25 PharmEx 25

26 First Rinse 26

27 Unikanie zagrożeń wynikających z elektryczności statycznej Wyrównanie potencjału Poprawne połączenie 27

28 Zagrożenia Dla pracowników Pożarowe Wybuchowe Dla środowiska Dla procesu 28

29 Eliminacja zjawisk niechętnie widzianych 29

30 Filtry zapewniają komfort pracy 30

31 Szczególne wymogi bezpieczeństwa Zastosowanie przeróbka rudy uranowej 31

32 Zagrożenia Dla pracowników Pożarowe Wybuchowe Dla środowiska Dla procesu 32

33 Przypadki szczególne substancje kleiste 33

34 Substancje kleiste Silos ma materiał wspomagającyl Beczka na odpad Podajnik pyłu wspomagającego 34

35 Analiza ryzyka (FMEA) 35

36 Certyfikaty Stosowanie elementów filtracyjnych w przemyśle farmaceutycznym i spożywczym 36

37 Certyfikaty Stosowanie elementów filtracyjnych Serii P w przemyśle farmaceutycznym i spożywczym 37

38 Certyfikaty Spełnianie wymogów dla pokryć lakierniczych do kontaktu z żywnością 38

39 Walidacja GMP / FDA / gamp4 Walidacja wyposażenia Jednostka sterująca MP12 w systemach filtracyjnych Herding jest walidowana według gamp4 39

40 Certyfikaty Wymogi FDA dla konstrukcji 40

41 Certyfikaty Dokumentacja konstrukcji filtrów zgodnie z wytycznymi ATEX 41

42 Certyfikaty Wytrzymałość na podciśnienie 42

43 Certyfikaty Badanie filtra z pyłem kwarcowym(klasa L i M) 43

44 Certyfikaty ISO

45 Certyfikaty Wersje antystatyczne elementów filtracyjnych 45

46 Certyfikaty Skuteczność filtracji potwierdzona przez BGIA 46

47 Monitorig w zakładach kaolinowych 47

48 Poziom zawartości pyłów 60 g/m³ 20 g/m³ 20 mg/m³ 3 mg/m³ < 1 mg/m³ 0,2 mg/m³ Koncentracja pyłu Dolna granica wybuchu pyłów w farmacji, produktach spożywczych itp. DGW według VDI 2263 Granica emisji dla pyłu całkowitego wg TA-Luft 2002 (środowisko) Górna granica dla pyłu (nierozpuszczalny) w miejscu pracy Przykład granicy dla substancji w miejscu pracy (MAK) Ochrona przed wybuchem Ochrona środowiska Ochrona miejsca pracy Wartość gwarantowana przez 48
