1 WYŁĄCZNY DYSTRYBUTOR S O F T KATALOG 2009

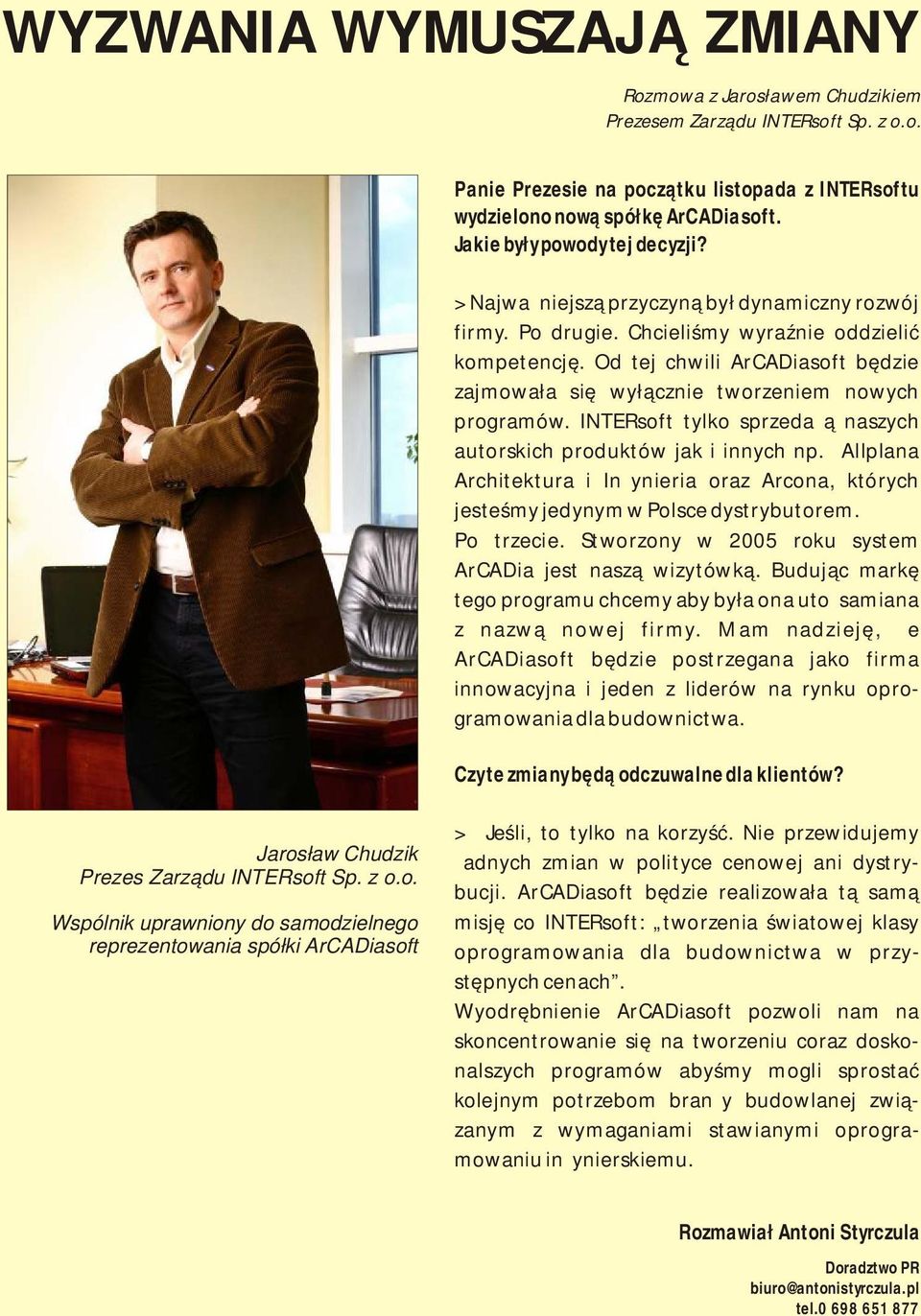

2 WYZWANIA WYMUSZAJĄ ZMIANY Rozmowa z Jarosławem Chudzikiem Prezesem Zarządu INTERsoft Sp. z o.o. Panie Prezesie na początku listopada z INTERsoftu wydzielono nową spółkę ArCADiasoft. Jakie były powody tej decyzji? > Najważniejszą przyczyną był dynamiczny rozwój firmy. Po drugie. Chcieliśmy wyraźnie oddzielić kompetencję. Od tej chwili ArCADiasoft będzie zajmowała się wyłącznie tworzeniem nowych programów. INTERsoft tylko sprzedażą naszych autorskich produktów jak i innych np. Allplana Architektura i Inżynieria oraz Arcona, których jesteśmy jedynym w Polsce dystrybutorem. Po trzecie. Stworzony w 2005 roku system ArCADia jest naszą wizytówką. Budując markę tego programu chcemy aby była ona utożsamiana z nazwą nowej firmy. Mam nadzieję, że ArCADiasoft będzie postrzegana jako firma innowacyjna i jeden z liderów na rynku oprogramowania dla budownictwa. Czy te zmiany będą odczuwalne dla klientów? Jarosław Chudzik Prezes Zarządu INTERsoft Sp. z o.o. Wspólnik uprawniony do samodzielnego reprezentowania spółki ArCADiasoft > Jeśli, to tylko na korzyść. Nie przewidujemy żadnych zmian w polityce cenowej ani dystrybucji. ArCADiasoft będzie realizowała tą samą misję co INTERsoft: tworzenia światowej klasy oprogramowania dla budownictwa w przystępnych cenach. Wyodrębnienie ArCADiasoft pozwoli nam na skoncentrowanie się na tworzeniu coraz doskonalszych programów abyśmy mogli sprostać kolejnym potrzebom branży budowlanej związanym z wymaganiami stawianymi oprogramowaniu inżynierskiemu. Rozmawiał Antoni Styrczula Doradztwo PR biuro@antonistyrczula.pl tel

3 INTERSOFT PARTNER 3 PROJEKTOWANIE CAD/CAE NW ArCADia-IntelliCAD 2009 duocad 3.1 NW Interaktywne Tablice Inżynierskie 3.0 NetMan - zarządzanie projektem ARCHITEKTURA ArCon - Wizualna Architektura ArCon - biblioteki obiektów 3D ArCon - ROZSZERZENIA ArCon Kuchnia DWG - Export NW ArCADia-Architektura KONSTRUKCJA Konstruktor 5.2 (22 moduły obliczeniowe i 6 rysunkowych) NW R3D3-Rama 3D 6.0 PlaTo 4.0 StalCAD 1.0 (nakładka do ArCADii-IntelliCAD) ŻelbetCAD 1.0 (nakładka do ArCADii-IntelliCAD) NP AUDYT ENERGETYCZNY, CERTYFIKACJA ArCADia - TERMO 35 INSTALACJE InstalCAD 2.1 (nakładka do ArCADii-IntelliCAD) 38 PRZEDMIAR INTERsoft-Przedmiar 1.0 (nakładka do ArCADii-IntelliCAD) 40 SIECI ZEWNĘTRZNE ArCADia-Kanalizacja zewnętrzna 41 KOSZTORYSY Ceninwest BIM 2008 Architektura Inżynieria INTERSOFT - WIZJONERZY Z ŁODZI 53 NP - NOWY PROGRAM NW - NOWA WERSJA

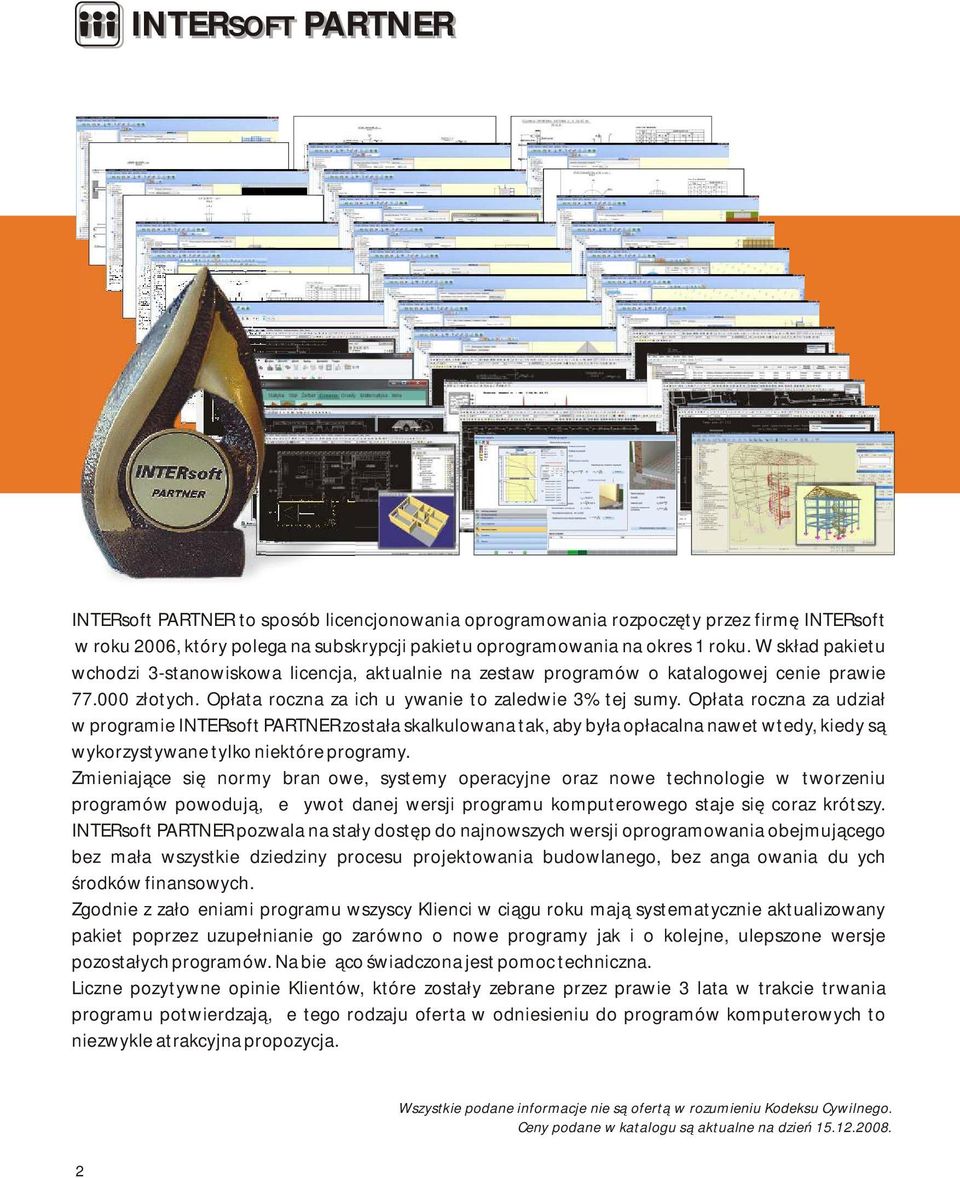

4 INTERSOFT PARTNER INTERsoft PARTNER to sposób licencjonowania oprogramowania rozpoczęty przez firmę INTERsoft w roku 2006, który polega na subskrypcji pakietu oprogramowania na okres 1 roku. W skład pakietu wchodzi 3-stanowiskowa licencja, aktualnie na zestaw programów o katalogowej cenie prawie złotych. Opłata roczna za ich używanie to zaledwie 3% tej sumy. Opłata roczna za udział w programie INTERsoft PARTNER została skalkulowana tak, aby była opłacalna nawet wtedy, kiedy są wykorzystywane tylko niektóre programy. Zmieniające się normy branżowe, systemy operacyjne oraz nowe technologie w tworzeniu programów powodują, że żywot danej wersji programu komputerowego staje się coraz krótszy. INTERsoft PARTNER pozwala na stały dostęp do najnowszych wersji oprogramowania obejmującego bez mała wszystkie dziedziny procesu projektowania budowlanego, bez angażowania dużych środków finansowych. Zgodnie z założeniami programu wszyscy Klienci w ciągu roku mają systematycznie aktualizowany pakiet poprzez uzupełnianie go zarówno o nowe programy jak i o kolejne, ulepszone wersje pozostałych programów. Na bieżąco świadczona jest pomoc techniczna. Liczne pozytywne opinie Klientów, które zostały zebrane przez prawie 3 lata w trakcie trwania programu potwierdzają, że tego rodzaju oferta w odniesieniu do programów komputerowych to niezwykle atrakcyjna propozycja. Wszystkie podane informacje nie są ofertą w rozumieniu Kodeksu Cywilnego. Ceny podane w katalogu są aktualne na dzień

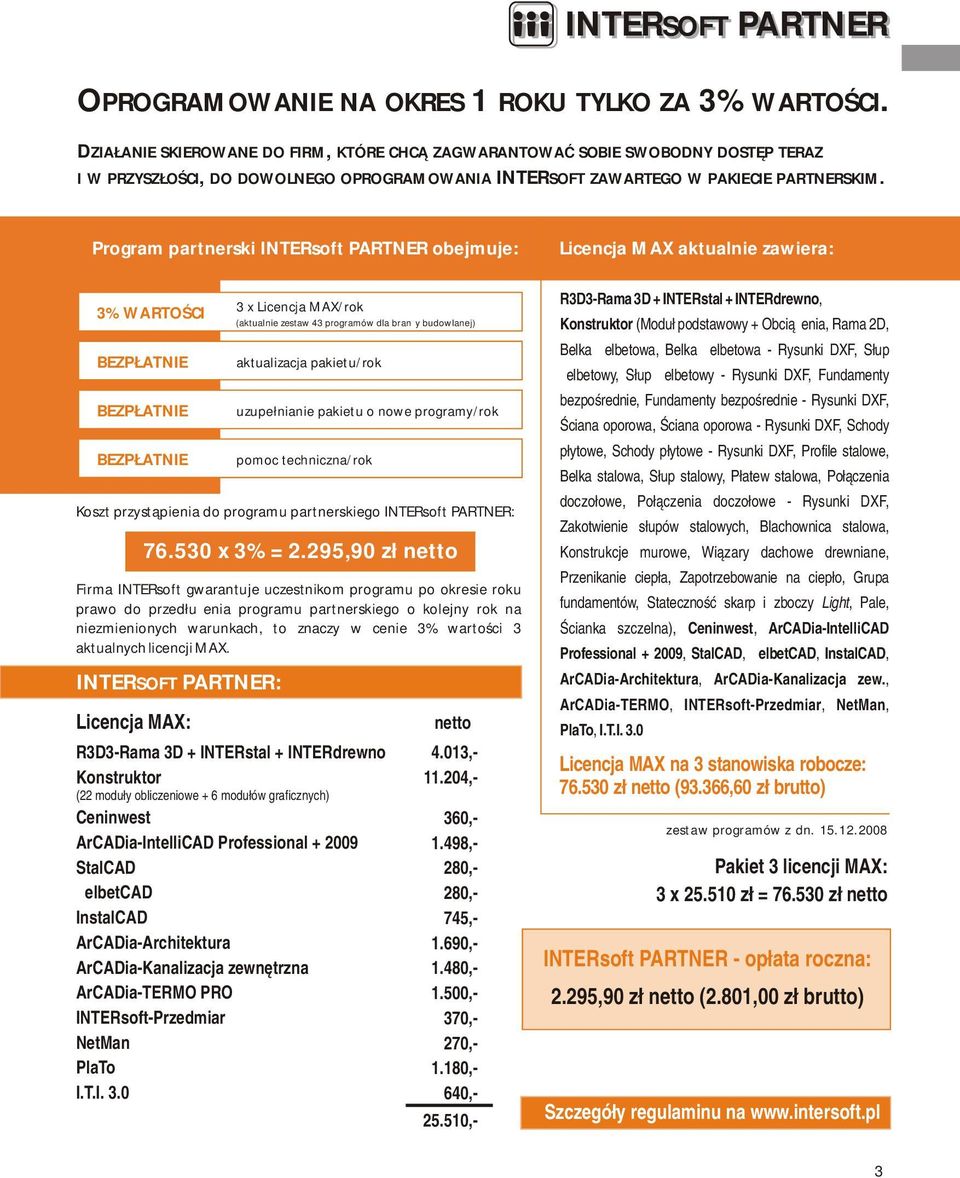

5 INTERSOFT PARTNER OPROGRAMOWANIE NA OKRES 1 ROKU TYLKO ZA 3% WARTOŚCI. DZIAŁANIE SKIEROWANE DO FIRM, KTÓRE CHCĄ ZAGWARANTOWAĆ SOBIE SWOBODNY DOSTĘP TERAZ I W PRZYSZŁOŚCI, DO DOWOLNEGO OPROGRAMOWANIA INTERSOFT ZAWARTEGO W PAKIECIE PARTNERSKIM. Program partnerski INTERsoft PARTNER obejmuje: 3% WARTOŚCI BEZPŁATNIE BEZPŁATNIE BEZPŁATNIE Koszt przystąpienia do programu partnerskiego INTERsoft PARTNER: Firma INTERsoft gwarantuje uczestnikom programu po okresie roku prawo do przedłużenia programu partnerskiego o kolejny rok na niezmienionych warunkach, to znaczy w cenie 3% wartości 3 aktualnych licencji MAX. Licencja MAX: 3 x Licencja MAX/rok (aktualnie zestaw 43 programów dla branży budowlanej) aktualizacja pakietu/rok uzupełnianie pakietu o nowe programy/rok pomoc techniczna/rok x 3% = 2.295,90 zł netto INTERSOFT PARTNER: R3D3-Rama 3D + INTERstal + INTERdrewno Konstruktor (22 moduły obliczeniowe + 6 modułów graficznych) Ceninwest ArCADia-IntelliCAD Professional StalCAD ŻelbetCAD InstalCAD ArCADia-Architektura ArCADia-Kanalizacja zewnętrzna ArCADia-TERMO PRO INTERsoft-Przedmiar NetMan PlaTo I.T.I. 3.0 netto 4.013, ,- 360, ,- 280,- 280,- 745, , , ,- 370,- 270, ,- 640, ,- Licencja MAX aktualnie zawiera: R3D3-Rama 3D + INTERstal + INTERdrewno, Konstruktor (Moduł podstawowy + Obciążenia, Rama 2D, Belka żelbetowa, Belka żelbetowa - Rysunki DXF, Słup żelbetowy, Słup żelbetowy - Rysunki DXF, Fundamenty bezpośrednie, Fundamenty bezpośrednie - Rysunki DXF, Ściana oporowa, Ściana oporowa - Rysunki DXF, Schody płytowe, Schody płytowe - Rysunki DXF, Profile stalowe, Belka stalowa, Słup stalowy, Płatew stalowa, Połączenia doczołowe, Połączenia doczołowe - Rysunki DXF, Zakotwienie słupów stalowych, Blachownica stalowa, Konstrukcje murowe, Wiązary dachowe drewniane, Przenikanie ciepła, Zapotrzebowanie na ciepło, Grupa fundamentów, Stateczność skarp i zboczy Light, Pale, Ścianka szczelna), Ceninwest, ArCADia-IntelliCAD Professional , StalCAD, ŻelbetCAD, InstalCAD, ArCADia-Architektura, ArCADia-Kanalizacja zew., ArCADia-TERMO, INTERsoft-Przedmiar, NetMan, PlaTo, I.T.I. 3.0 Licencja MAX na 3 stanowiska robocze: zł netto (93.366,60 zł brutto) zestaw programów z dn Pakiet 3 licencji MAX: 3 x zł = zł netto INTERsoft PARTNER - opłata roczna: 2.295,90 zł netto (2.801,00 zł brutto) Szczegóły regulaminu na 3

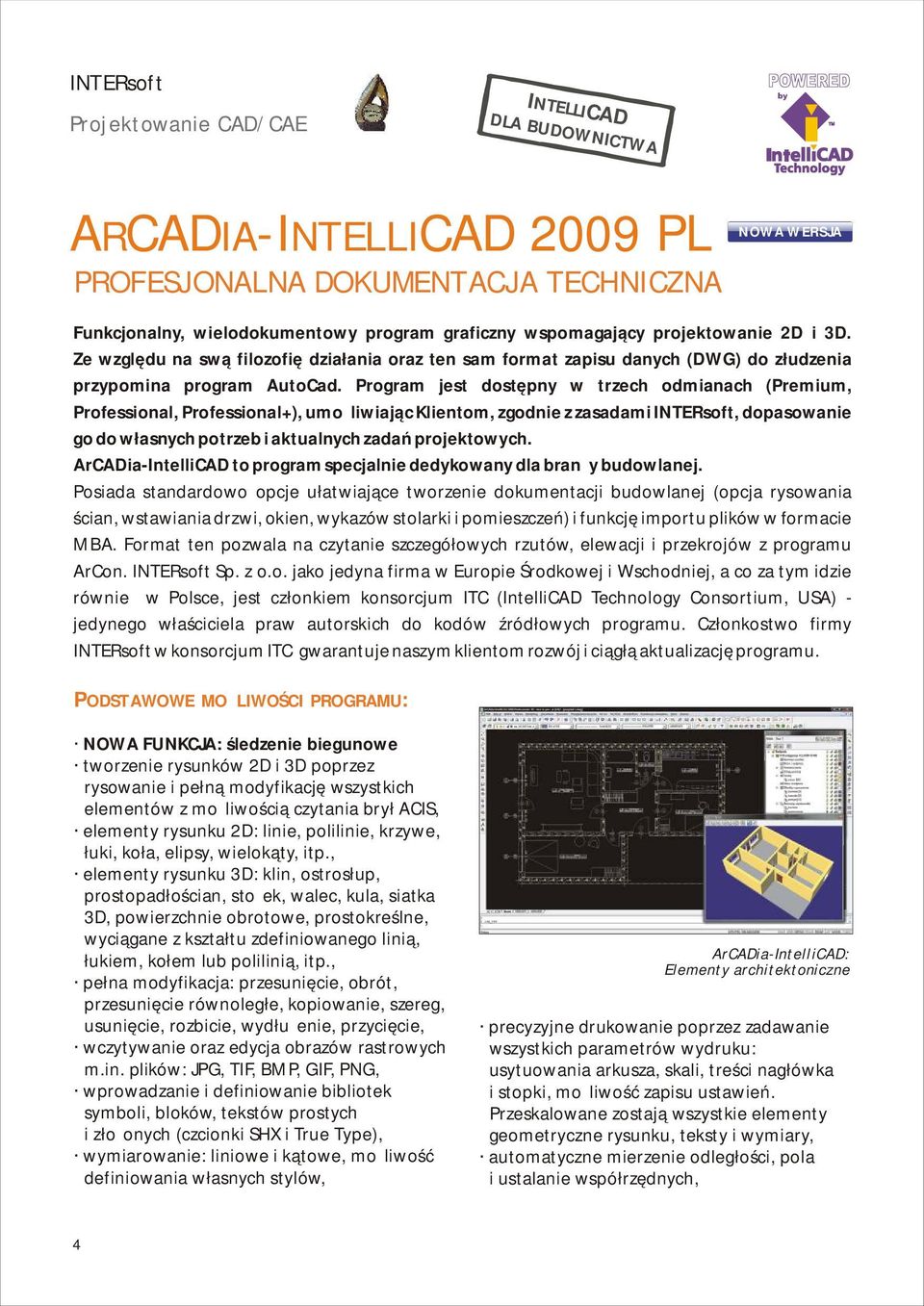

6 Projektowanie CAD/CAE INTELLICAD DLA BUDOW NICTWA ARCADIA-INTELLICAD 2009 PL PROFESJONALNA DOKUMENTACJA TECHNICZNA NOWA WERSJA Funkcjonalny, wielodokumentowy program graficzny wspomagający projektowanie 2D i 3D. Ze względu na swą filozofię działania oraz ten sam format zapisu danych (DWG) do złudzenia przypomina program AutoCad. Program jest dostępny w trzech odmianach (Premium, Professional, Professional+), umożliwiając Klientom, zgodnie z zasadami INTERsoft, dopasowanie go do własnych potrzeb i aktualnych zadań projektowych. ArCADia-IntelliCAD to program specjalnie dedykowany dla branży budowlanej. Posiada standardowo opcje ułatwiające tworzenie dokumentacji budowlanej (opcja rysowania ścian, wstawiania drzwi, okien, wykazów stolarki i pomieszczeń) i funkcję importu plików w formacie MBA. Format ten pozwala na czytanie szczegółowych rzutów, elewacji i przekrojów z programu ArCon. INTERsoft Sp. z o.o. jako jedyna firma w Europie Środkowej i Wschodniej, a co za tym idzie również w Polsce, jest członkiem konsorcjum ITC (IntelliCAD Technology Consortium, USA) - jedynego właściciela praw autorskich do kodów źródłowych programu. Członkostwo firmy INTERsoft w konsorcjum ITC gwarantuje naszym klientom rozwój i ciągłą aktualizację programu. PODSTAWOWE MOŻLIWOŚCI PROGRAMU: NOWA FUNKCJA: śledzenie biegunowe tworzenie rysunków 2D i 3D poprzez rysowanie i pełną modyfikację wszystkich elementów z możliwością czytania brył ACIS, elementy rysunku 2D: linie, polilinie, krzywe, łuki, koła, elipsy, wielokąty, itp., elementy rysunku 3D: klin, ostrosłup, prostopadłościan, stożek, walec, kula, siatka 3D, powierzchnie obrotowe, prostokreślne, wyciągane z kształtu zdefiniowanego linią, łukiem, kołem lub polilinią, itp., pełna modyfikacja: przesunięcie, obrót, przesunięcie równoległe, kopiowanie, szereg, usunięcie, rozbicie, wydłużenie, przycięcie, wczytywanie oraz edycja obrazów rastrowych m.in. plików: JPG, TIF, BMP, GIF, PNG, wprowadzanie i definiowanie bibliotek symboli, bloków, tekstów prostych i złożonych (czcionki SHX i True Type), wymiarowanie: liniowe i kątowe, możliwość definiowania własnych stylów, ArCADia-IntelliCAD: Elementy architektoniczne precyzyjne drukowanie poprzez zadawanie wszystkich parametrów wydruku: usytuowania arkusza, skali, treści nagłówka i stopki, możliwość zapisu ustawień. Przeskalowane zostają wszystkie elementy geometryczne rysunku, teksty i wymiary, automatyczne mierzenie odległości, pola i ustalanie współrzędnych, 4

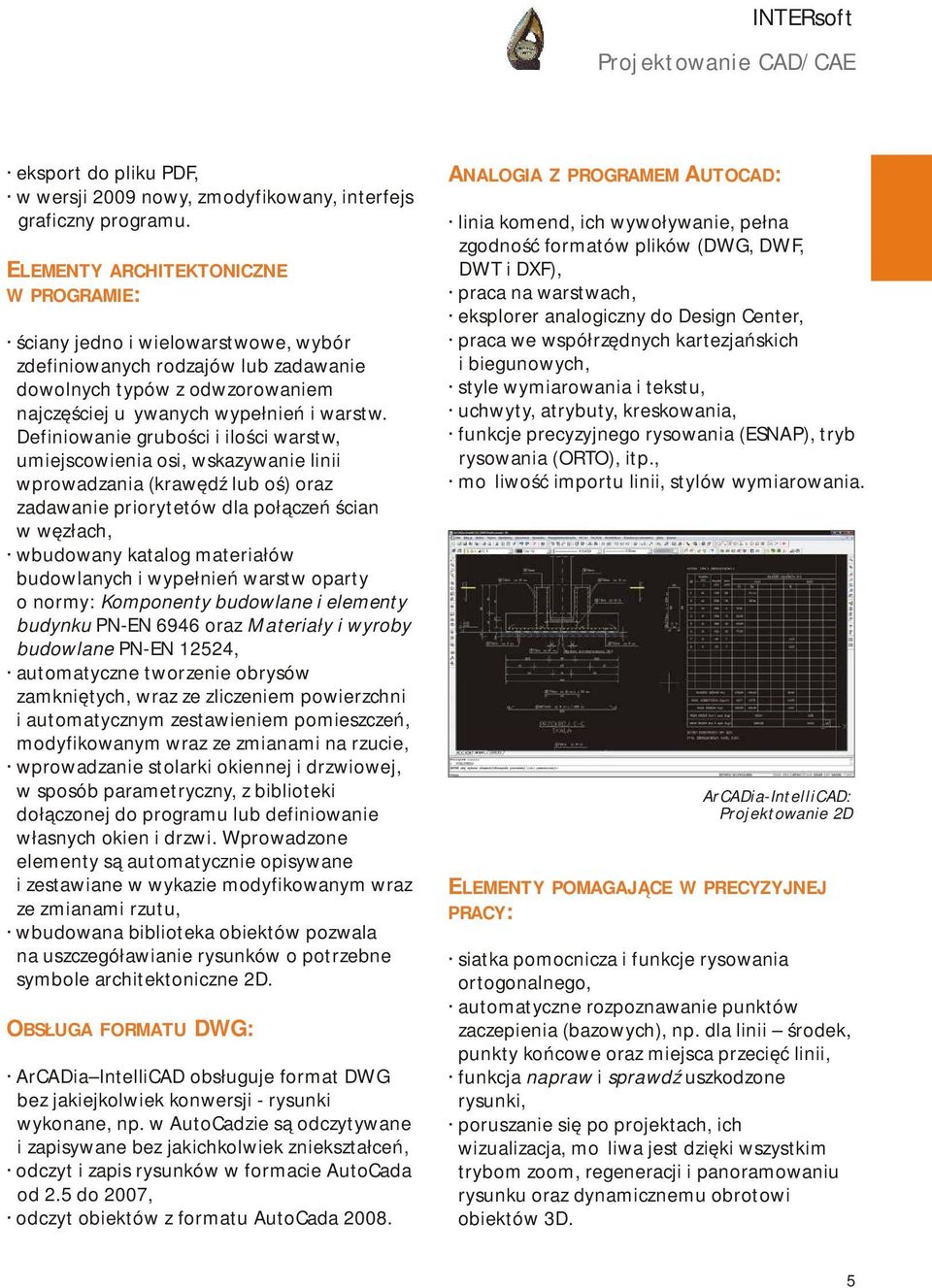

7 Projektowanie CAD/CAE eksport do pliku PDF, w wersji 2009 nowy, zmodyfikowany, interfejs graficzny programu. ELEMENTY ARCHITEKTONICZNE W PROGRAMIE: ściany jedno i wielowarstwowe, wybór zdefiniowanych rodzajów lub zadawanie dowolnych typów z odwzorowaniem najczęściej używanych wypełnień i warstw. Definiowanie grubości i ilości warstw, umiejscowienia osi, wskazywanie linii wprowadzania (krawędź lub oś) oraz zadawanie priorytetów dla połączeń ścian w węzłach, wbudowany katalog materiałów budowlanych i wypełnień warstw oparty o normy: Komponenty budowlane i elementy budynku PN-EN 6946 oraz Materiały i wyroby budowlane PN-EN 12524, automatyczne tworzenie obrysów zamkniętych, wraz ze zliczeniem powierzchni i automatycznym zestawieniem pomieszczeń, modyfikowanym wraz ze zmianami na rzucie, wprowadzanie stolarki okiennej i drzwiowej, w sposób parametryczny, z biblioteki dołączonej do programu lub definiowanie własnych okien i drzwi. Wprowadzone elementy są automatycznie opisywane i zestawiane w wykazie modyfikowanym wraz ze zmianami rzutu, wbudowana biblioteka obiektów pozwala na uszczegóławianie rysunków o potrzebne symbole architektoniczne 2D. OBSŁUGA FORMATU DWG: ArCADia IntelliCAD obsługuje format DWG bez jakiejkolwiek konwersji - rysunki wykonane, np. w AutoCadzie są odczytywane i zapisywane bez jakichkolwiek zniekształceń, odczyt i zapis rysunków w formacie AutoCada od 2.5 do 2007, odczyt obiektów z formatu AutoCada ANALOGIA Z PROGRAMEM AUTOCAD: linia komend, ich wywoływanie, pełna zgodność formatów plików (DWG, DWF, DWT i DXF), praca na warstwach, eksplorer analogiczny do Design Center, praca we współrzędnych kartezjańskich i biegunowych, style wymiarowania i tekstu, uchwyty, atrybuty, kreskowania, funkcje precyzyjnego rysowania (ESNAP), tryb rysowania (ORTO), itp., możliwość importu linii, stylów wymiarowania. ArCADia-IntelliCAD: Projektowanie 2D ELEMENTY POMAGAJĄCE W PRECYZYJNEJ PRACY: siatka pomocnicza i funkcje rysowania ortogonalnego, automatyczne rozpoznawanie punktów zaczepienia (bazowych), np. dla linii środek, punkty końcowe oraz miejsca przecięć linii, funkcja napraw i sprawdź uszkodzone rysunki, poruszanie się po projektach, ich wizualizacja, możliwa jest dzięki wszystkim trybom zoom, regeneracji i panoramowaniu rysunku oraz dynamicznemu obrotowi obiektów 3D. 5

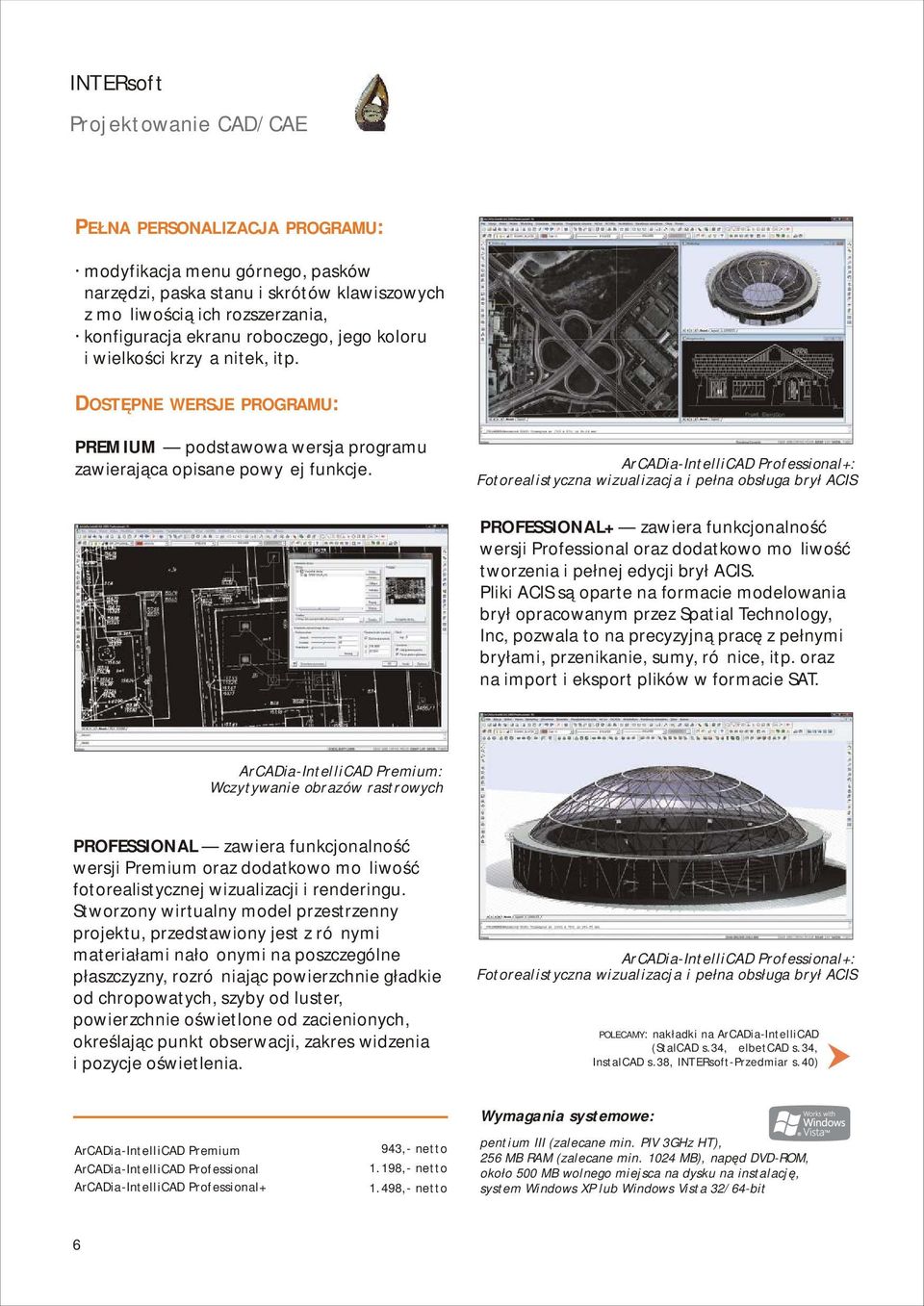

8 Projektowanie CAD/CAE PEŁNA PERSONALIZACJA PROGRAMU: modyfikacja menu górnego, pasków narzędzi, paska stanu i skrótów klawiszowych z możliwością ich rozszerzania, konfiguracja ekranu roboczego, jego koloru i wielkości krzyża nitek, itp. DOSTĘPNE WERSJE PROGRAMU: PREMIUM podstawowa wersja programu zawierająca opisane powyżej funkcje. ArCADia-IntelliCAD Professional+: Fotorealistyczna wizualizacja i pełna obsługa brył ACIS PROFESSIONAL+ zawiera funkcjonalność wersji Professional oraz dodatkowo możliwość tworzenia i pełnej edycji brył ACIS. Pliki ACIS są oparte na formacie modelowania brył opracowanym przez Spatial Technology, Inc, pozwala to na precyzyjną pracę z pełnymi bryłami, przenikanie, sumy, różnice, itp. oraz na import i eksport plików w formacie SAT. ArCADia-IntelliCAD Premium: Wczytywanie obrazów rastrowych PROFESSIONAL zawiera funkcjonalność wersji Premium oraz dodatkowo możliwość fotorealistycznej wizualizacji i renderingu. Stworzony wirtualny model przestrzenny projektu, przedstawiony jest z różnymi materiałami nałożonymi na poszczególne płaszczyzny, rozróżniając powierzchnie gładkie od chropowatych, szyby od luster, powierzchnie oświetlone od zacienionych, określając punkt obserwacji, zakres widzenia i pozycje oświetlenia. ArCADia-IntelliCAD Professional+: Fotorealistyczna wizualizacja i pełna obsługa brył ACIS POLECAMY: nakładki na ArCADia-IntelliCAD (StalCAD s.34, ŻelbetCAD s.34, InstalCAD s.38, INTERsoft-Przedmiar s.40) ArCADia-IntelliCAD Premium ArCADia-IntelliCAD Professional ArCADia-IntelliCAD Professional+ 943,- netto 1.198,- netto 1.498,- netto Wymagania systemowe: pentium III (zalecane min. PIV 3GHz HT), 256 MB RAM (zalecane min MB), napęd DVD-ROM, około 500 MB wolnego miejsca na dysku na instalację, system Windows XP lub Windows Vista 32/64-bit 6

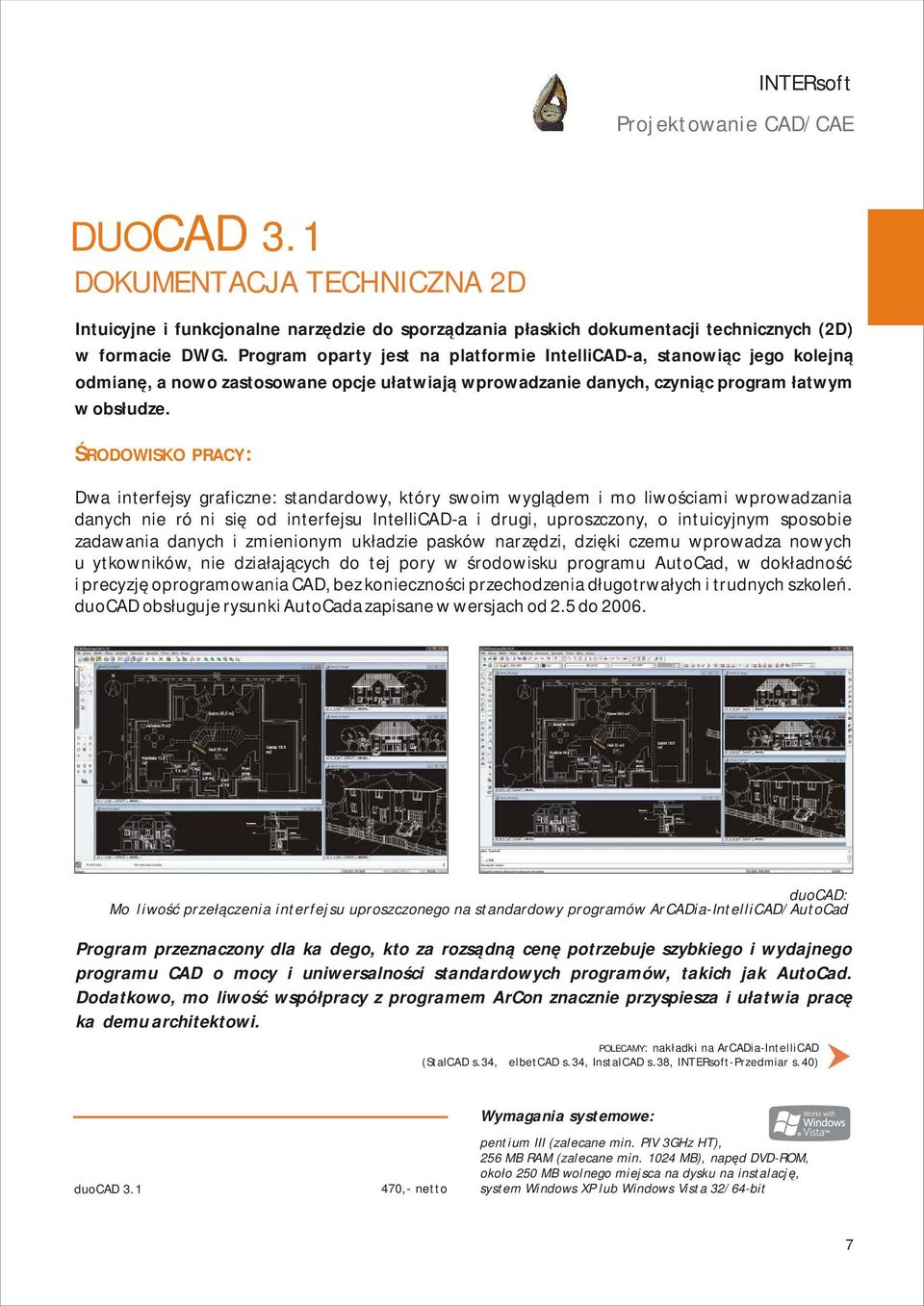

9 Projektowanie CAD/CAE DUOCAD 3.1 DOKUMENTACJA TECHNICZNA 2D Intuicyjne i funkcjonalne narzędzie do sporządzania płaskich dokumentacji technicznych (2D) w formacie DWG. Program oparty jest na platformie IntelliCAD-a, stanowiąc jego kolejną odmianę, a nowo zastosowane opcje ułatwiają wprowadzanie danych, czyniąc program łatwym w obsłudze. ŚRODOWISKO PRACY: Dwa interfejsy graficzne: standardowy, który swoim wyglądem i możliwościami wprowadzania danych nie różni się od interfejsu IntelliCAD-a i drugi, uproszczony, o intuicyjnym sposobie zadawania danych i zmienionym układzie pasków narzędzi, dzięki czemu wprowadza nowych użytkowników, nie działających do tej pory w środowisku programu AutoCad, w dokładność i precyzję oprogramowania CAD, bez konieczności przechodzenia długotrwałych i trudnych szkoleń. duocad obsługuje rysunki AutoCada zapisane w wersjach od 2.5 do duocad: Możliwość przełączenia interfejsu uproszczonego na standardowy programów ArCADia-IntelliCAD/AutoCad Program przeznaczony dla każdego, kto za rozsądną cenę potrzebuje szybkiego i wydajnego programu CAD o mocy i uniwersalności standardowych programów, takich jak AutoCad. Dodatkowo, możliwość współpracy z programem ArCon znacznie przyspiesza i ułatwia pracę każdemu architektowi. POLECAMY: nakładki na ArCADia-IntelliCAD (StalCAD s.34, ŻelbetCAD s.34, InstalCAD s.38, INTERsoft-Przedmiar s.40) duocad ,- netto Wymagania systemowe: pentium III (zalecane min. PIV 3GHz HT), 256 MB RAM (zalecane min MB), napęd DVD-ROM, około 250 MB wolnego miejsca na dysku na instalację, system Windows XP lub Windows Vista 32/64-bit 7

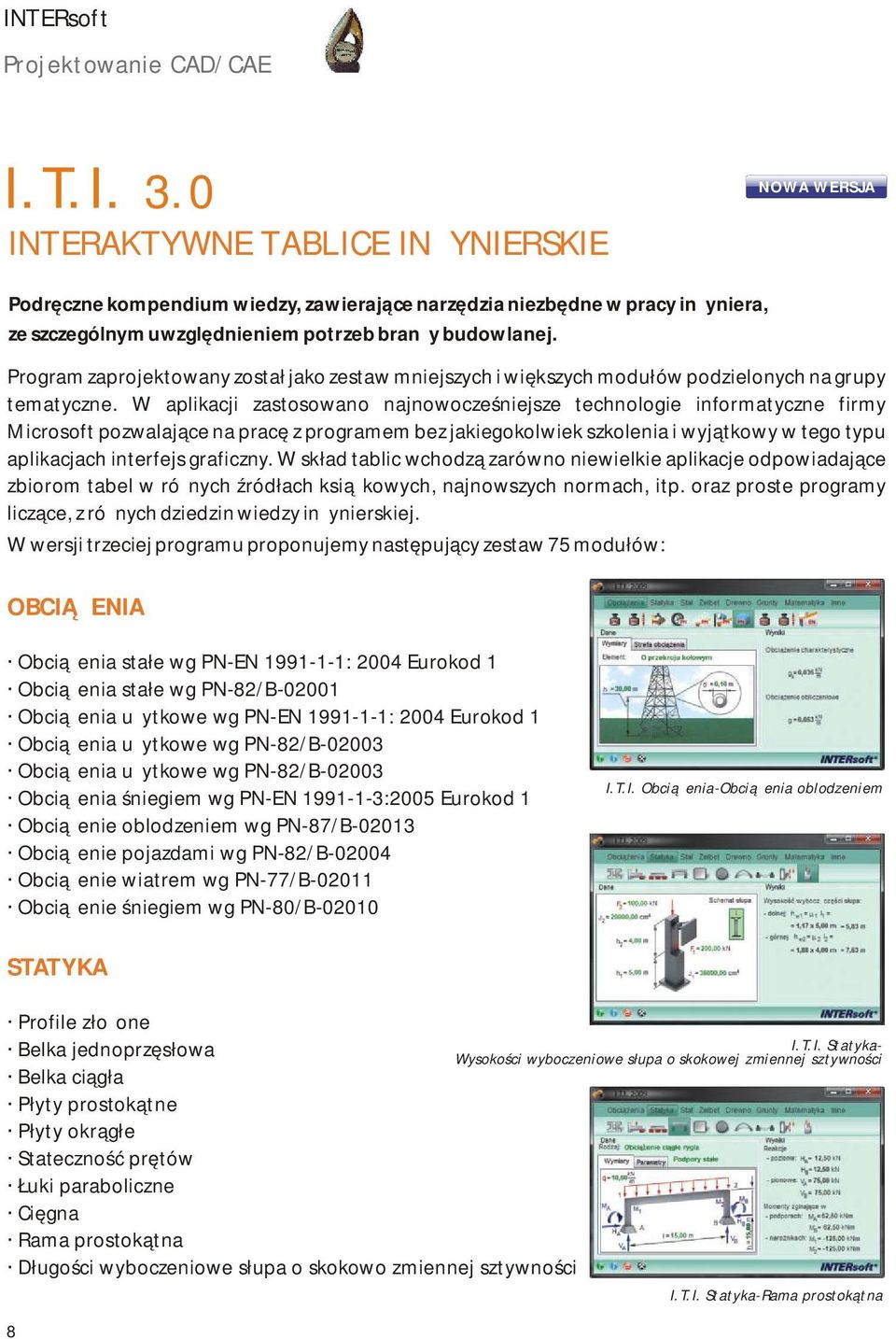

10 Projektowanie CAD/CAE I.T.I. 3.0 INTERAKTYWNE TABLICE INŻYNIERSKIE NOWA WERSJA Podręczne kompendium wiedzy, zawierające narzędzia niezbędne w pracy inżyniera, ze szczególnym uwzględnieniem potrzeb branży budowlanej. Program zaprojektowany został jako zestaw mniejszych i większych modułów podzielonych na grupy tematyczne. W aplikacji zastosowano najnowocześniejsze technologie informatyczne firmy Microsoft pozwalające na pracę z programem bez jakiegokolwiek szkolenia i wyjątkowy w tego typu aplikacjach interfejs graficzny. W skład tablic wchodzą zarówno niewielkie aplikacje odpowiadające zbiorom tabel w różnych źródłach książkowych, najnowszych normach, itp. oraz proste programy liczące, z różnych dziedzin wiedzy inżynierskiej. W wersji trzeciej programu proponujemy następujący zestaw 75 modułów: OBCIĄŻENIA Obciążenia stałe wg PN-EN : 2004 Eurokod 1 Obciążenia stałe wg PN-82/B Obciążenia użytkowe wg PN-EN : 2004 Eurokod 1 Obciążenia użytkowe wg PN-82/B Obciążenia użytkowe wg PN-82/B Obciążenia śniegiem wg PN-EN :2005 Eurokod 1 Obciążenie oblodzeniem wg PN-87/B Obciążenie pojazdami wg PN-82/B Obciążenie wiatrem wg PN-77/B Obciążenie śniegiem wg PN-80/B I.T.I. Obciążenia-Obciążenia oblodzeniem STATYKA Profile złożone Belka jednoprzęsłowa Belka ciągła Płyty prostokątne Płyty okrągłe Stateczność prętów Łuki paraboliczne Cięgna Rama prostokątna Długości wyboczeniowe słupa o skokowo zmiennej sztywności 8 I.T.I. Statyka- Wysokości wyboczeniowe słupa o skokowej zmiennej sztywności I.T.I. Statyka-Rama prostokątna

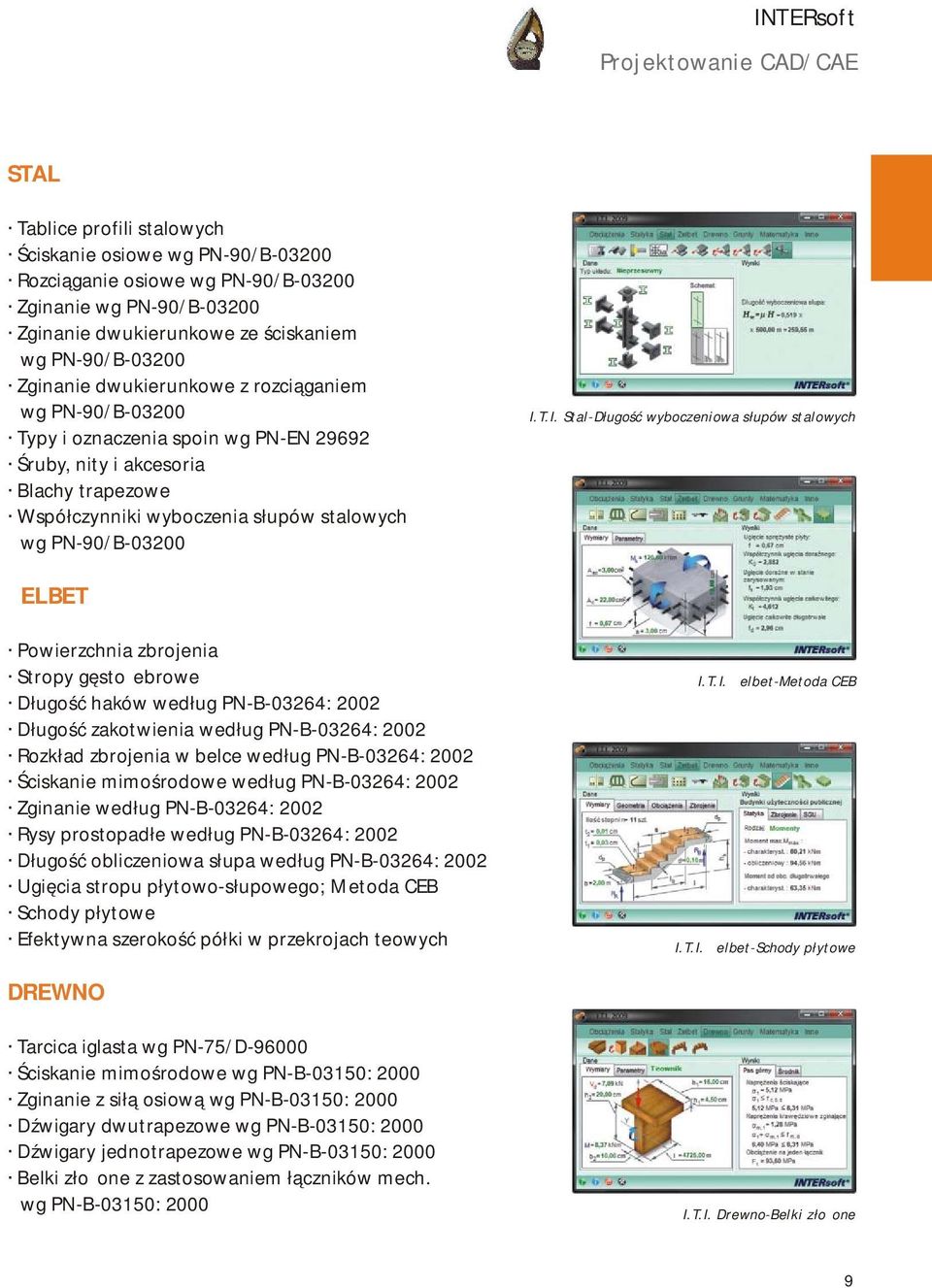

11 Projektowanie CAD/CAE STAL Tablice profili stalowych Ściskanie osiowe wg PN-90/B Rozciąganie osiowe wg PN-90/B Zginanie wg PN-90/B Zginanie dwukierunkowe ze ściskaniem wg PN-90/B Zginanie dwukierunkowe z rozciąganiem wg PN-90/B Typy i oznaczenia spoin wg PN-EN Śruby, nity i akcesoria Blachy trapezowe Współczynniki wyboczenia słupów stalowych wg PN-90/B I.T.I. Stal-Długość wyboczeniowa słupów stalowych ŻELBET Powierzchnia zbrojenia Stropy gęstożebrowe Długość haków według PN-B-03264: 2002 Długość zakotwienia według PN-B-03264: 2002 Rozkład zbrojenia w belce według PN-B-03264: 2002 Ściskanie mimośrodowe według PN-B-03264: 2002 Zginanie według PN-B-03264: 2002 Rysy prostopadłe według PN-B-03264: 2002 Długość obliczeniowa słupa według PN-B-03264: 2002 Ugięcia stropu płytowo-słupowego; Metoda CEB Schody płytowe Efektywna szerokość półki w przekrojach teowych I.T.I. Żelbet-Metoda CEB I.T.I. Żelbet-Schody płytowe DREWNO Tarcica iglasta wg PN-75/D Ściskanie mimośrodowe wg PN-B-03150: 2000 Zginanie z siłą osiową wg PN-B-03150: 2000 Dźwigary dwutrapezowe wg PN-B-03150: 2000 Dźwigary jednotrapezowe wg PN-B-03150: 2000 Belki złożone z zastosowaniem łączników mech. wg PN-B-03150: 2000 I.T.I. Drewno-Belki złożone 9

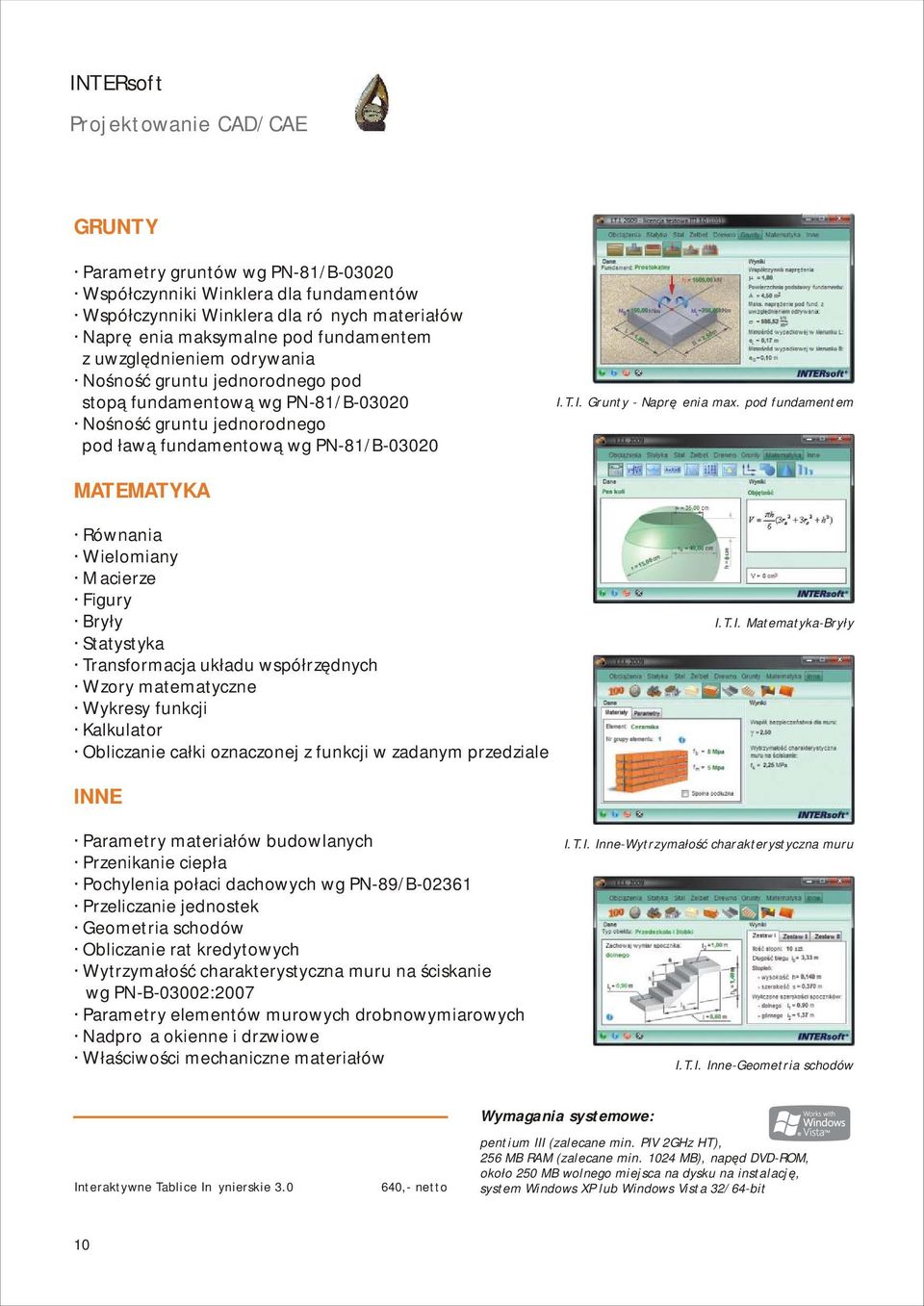

12 Projektowanie CAD/CAE GRUNTY Parametry gruntów wg PN-81/B Współczynniki Winklera dla fundamentów Współczynniki Winklera dla różnych materiałów Naprężenia maksymalne pod fundamentem z uwzględnieniem odrywania Nośność gruntu jednorodnego pod stopą fundamentową wg PN-81/B Nośność gruntu jednorodnego pod ławą fundamentową wg PN-81/B I.T.I. Grunty - Naprężenia max. pod fundamentem MATEMATYKA Równania Wielomiany Macierze Figury Bryły Statystyka Transformacja układu współrzędnych Wzory matematyczne Wykresy funkcji Kalkulator Obliczanie całki oznaczonej z funkcji w zadanym przedziale I.T.I. Matematyka-Bryły INNE Parametry materiałów budowlanych Przenikanie ciepła Pochylenia połaci dachowych wg PN-89/B Przeliczanie jednostek Geometria schodów Obliczanie rat kredytowych Wytrzymałość charakterystyczna muru na ściskanie wg PN-B-03002:2007 Parametry elementów murowych drobnowymiarowych Nadproża okienne i drzwiowe Właściwości mechaniczne materiałów I.T.I. Inne-Wytrzymałość charakterystyczna muru I.T.I. Inne-Geometria schodów Interaktywne Tablice Inżynierskie ,- netto Wymagania systemowe: pentium III (zalecane min. PIV 2GHz HT), 256 MB RAM (zalecane min MB), napęd DVD-ROM, około 250 MB wolnego miejsca na dysku na instalację, system Windows XP lub Windows Vista 32/64-bit 10

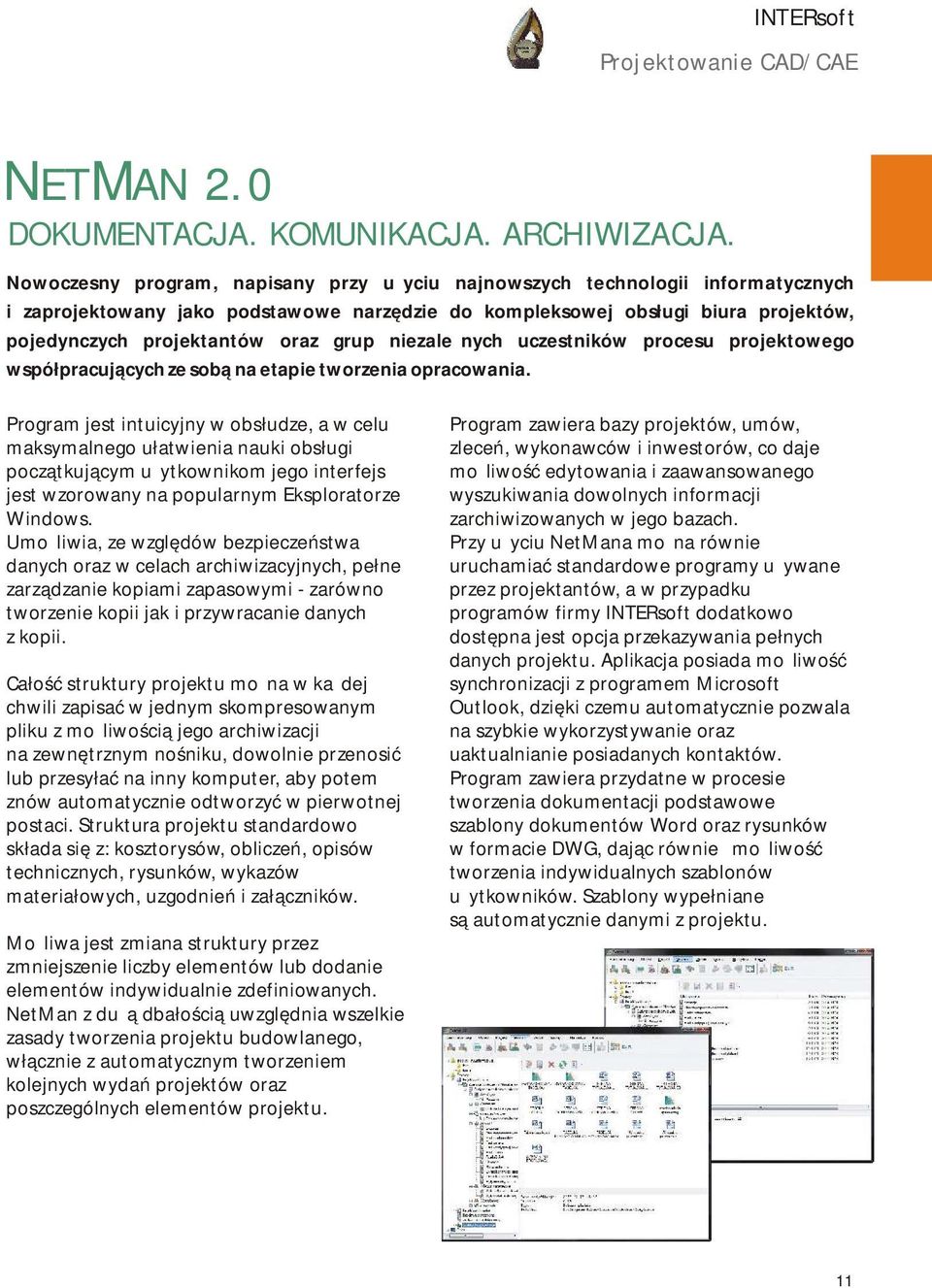

13 Projektowanie CAD/CAE NETMAN 2.0 DOKUMENTACJA. KOMUNIKACJA. ARCHIWIZACJA. Nowoczesny program, napisany przy użyciu najnowszych technologii informatycznych i zaprojektowany jako podstawowe narzędzie do kompleksowej obsługi biura projektów, pojedynczych projektantów oraz grup niezależnych uczestników procesu projektowego współpracujących ze sobą na etapie tworzenia opracowania. Program jest intuicyjny w obsłudze, a w celu maksymalnego ułatwienia nauki obsługi początkującym użytkownikom jego interfejs jest wzorowany na popularnym Eksploratorze Windows. Umożliwia, ze względów bezpieczeństwa danych oraz w celach archiwizacyjnych, pełne zarządzanie kopiami zapasowymi - zarówno tworzenie kopii jak i przywracanie danych z kopii. Całość struktury projektu można w każdej chwili zapisać w jednym skompresowanym pliku z możliwością jego archiwizacji na zewnętrznym nośniku, dowolnie przenosić lub przesyłać na inny komputer, aby potem znów automatycznie odtworzyć w pierwotnej postaci. Struktura projektu standardowo składa się z: kosztorysów, obliczeń, opisów technicznych, rysunków, wykazów materiałowych, uzgodnień i załączników. Możliwa jest zmiana struktury przez zmniejszenie liczby elementów lub dodanie elementów indywidualnie zdefiniowanych. NetMan z dużą dbałością uwzględnia wszelkie zasady tworzenia projektu budowlanego, włącznie z automatycznym tworzeniem kolejnych wydań projektów oraz poszczególnych elementów projektu. Program zawiera bazy projektów, umów, zleceń, wykonawców i inwestorów, co daje możliwość edytowania i zaawansowanego wyszukiwania dowolnych informacji zarchiwizowanych w jego bazach. Przy użyciu NetMana można również uruchamiać standardowe programy używane przez projektantów, a w przypadku programów firmy INTERsoft dodatkowo dostępna jest opcja przekazywania pełnych danych projektu. Aplikacja posiada możliwość synchronizacji z programem Microsoft Outlook, dzięki czemu automatycznie pozwala na szybkie wykorzystywanie oraz uaktualnianie posiadanych kontaktów. Program zawiera przydatne w procesie tworzenia dokumentacji podstawowe szablony dokumentów Word oraz rysunków w formacie DWG, dając również możliwość tworzenia indywidualnych szablonów użytkowników. Szablony wypełniane są automatycznie danymi z projektu. 11

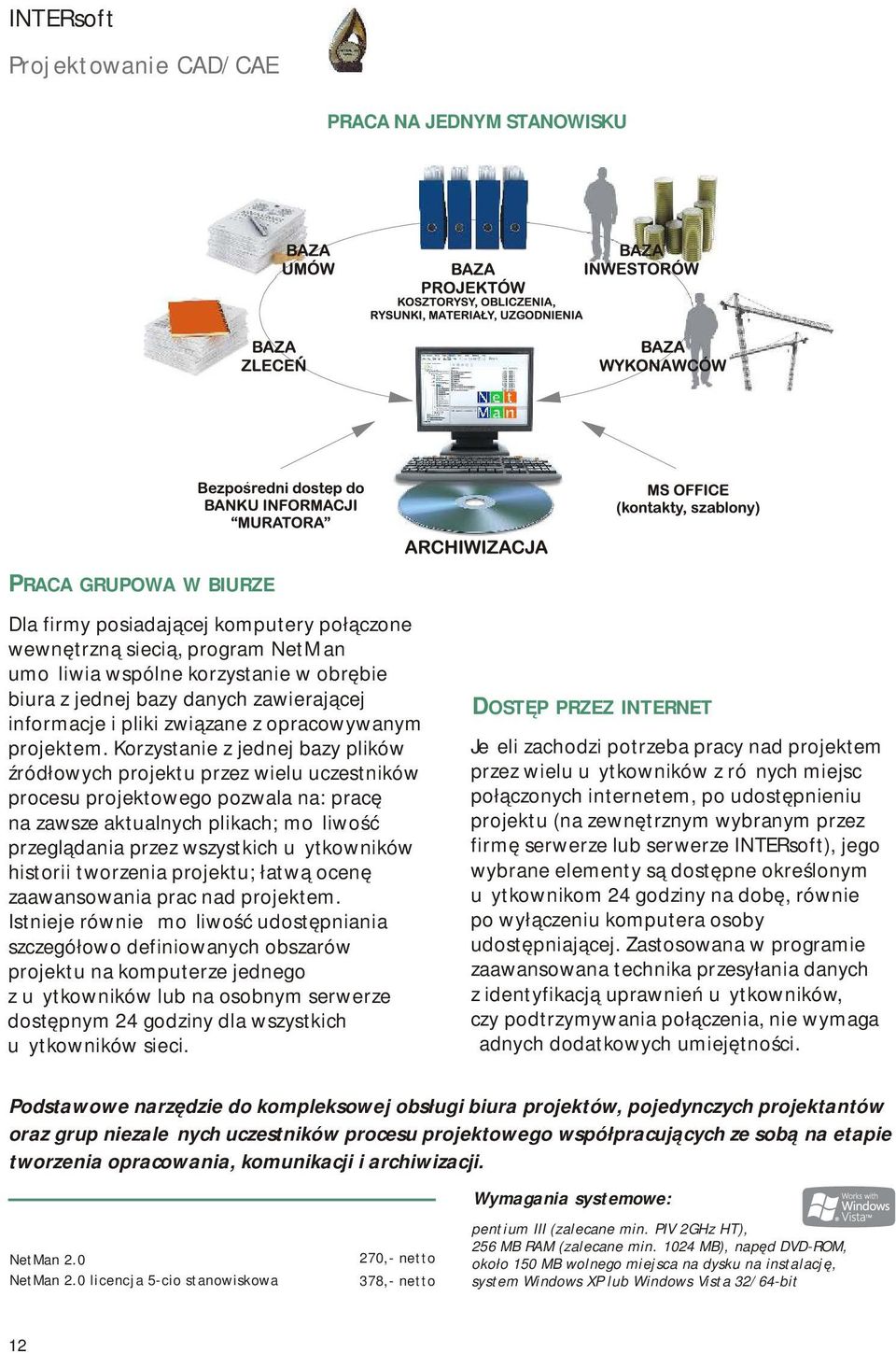

14 Projektowanie CAD/CAE PRACA NA JEDNYM STANOWISKU PRACA GRUPOWA W BIURZE Dla firmy posiadającej komputery połączone wewnętrzną siecią, program NetMan umożliwia wspólne korzystanie w obrębie biura z jednej bazy danych zawierającej informacje i pliki związane z opracowywanym projektem. Korzystanie z jednej bazy plików źródłowych projektu przez wielu uczestników procesu projektowego pozwala na: pracę na zawsze aktualnych plikach; możliwość przeglądania przez wszystkich użytkowników historii tworzenia projektu; łatwą ocenę zaawansowania prac nad projektem. Istnieje również możliwość udostępniania szczegółowo definiowanych obszarów projektu na komputerze jednego z użytkowników lub na osobnym serwerze dostępnym 24 godziny dla wszystkich użytkowników sieci. DOSTĘP PRZEZ INTERNET Jeżeli zachodzi potrzeba pracy nad projektem przez wielu użytkowników z różnych miejsc połączonych internetem, po udostępnieniu projektu (na zewnętrznym wybranym przez firmę serwerze lub serwerze INTERsoft), jego wybrane elementy są dostępne określonym użytkownikom 24 godziny na dobę, również po wyłączeniu komputera osoby udostępniającej. Zastosowana w programie zaawansowana technika przesyłania danych z identyfikacją uprawnień użytkowników, czy podtrzymywania połączenia, nie wymaga żadnych dodatkowych umiejętności. Podstawowe narzędzie do kompleksowej obsługi biura projektów, pojedynczych projektantów oraz grup niezależnych uczestników procesu projektowego współpracujących ze sobą na etapie tworzenia opracowania, komunikacji i archiwizacji. Wymagania systemowe: NetMan 2.0 NetMan 2.0 licencja 5-cio stanowiskowa 270,- netto 378,- netto pentium III (zalecane min. PIV 2GHz HT), 256 MB RAM (zalecane min MB), napęd DVD-ROM, około 150 MB wolnego miejsca na dysku na instalację, system Windows XP lub Windows Vista 32/64-bit 12

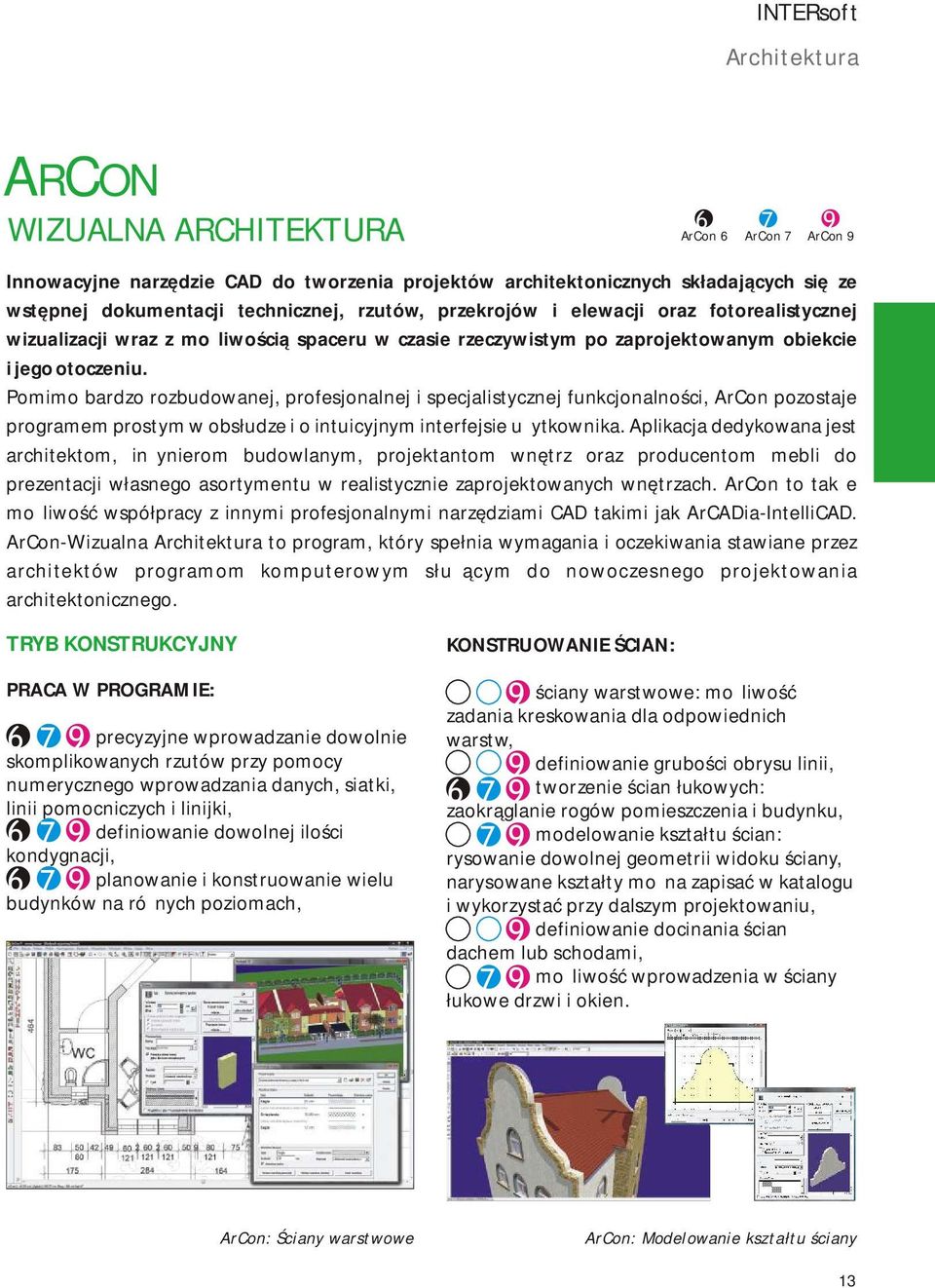

15 Architektura ARCON WIZUALNA ARCHITEKTURA ArCon 6 ArCon 7 ArCon 9 Innowacyjne narzędzie CAD do tworzenia projektów architektonicznych składających się ze wstępnej dokumentacji technicznej, rzutów, przekrojów i elewacji oraz fotorealistycznej wizualizacji wraz z możliwością spaceru w czasie rzeczywistym po zaprojektowanym obiekcie i jego otoczeniu. Pomimo bardzo rozbudowanej, profesjonalnej i specjalistycznej funkcjonalności, ArCon pozostaje programem prostym w obsłudze i o intuicyjnym interfejsie użytkownika. Aplikacja dedykowana jest architektom, inżynierom budowlanym, projektantom wnętrz oraz producentom mebli do prezentacji własnego asortymentu w realistycznie zaprojektowanych wnętrzach. ArCon to także możliwość współpracy z innymi profesjonalnymi narzędziami CAD takimi jak ArCADia-IntelliCAD. ArCon-Wizualna Architektura to program, który spełnia wymagania i oczekiwania stawiane przez architektów programom komputerowym służącym do nowoczesnego projektowania architektonicznego. TRYB KONSTRUKCYJNY PRACA W PROGRAMIE: precyzyjne wprowadzanie dowolnie skomplikowanych rzutów przy pomocy numerycznego wprowadzania danych, siatki, linii pomocniczych i linijki, definiowanie dowolnej ilości kondygnacji, planowanie i konstruowanie wielu budynków na różnych poziomach, KONSTRUOWANIE ŚCIAN: ściany warstwowe: możliwość zadania kreskowania dla odpowiednich warstw, definiowanie grubości obrysu linii, tworzenie ścian łukowych: zaokrąglanie rogów pomieszczenia i budynku, modelowanie kształtu ścian: rysowanie dowolnej geometrii widoku ściany, narysowane kształty można zapisać w katalogu i wykorzystać przy dalszym projektowaniu, definiowanie docinania ścian dachem lub schodami, możliwość wprowadzenia w ściany łukowe drzwi i okien. ArCon: Ściany warstwowe ArCon: Modelowanie kształtu ściany 13

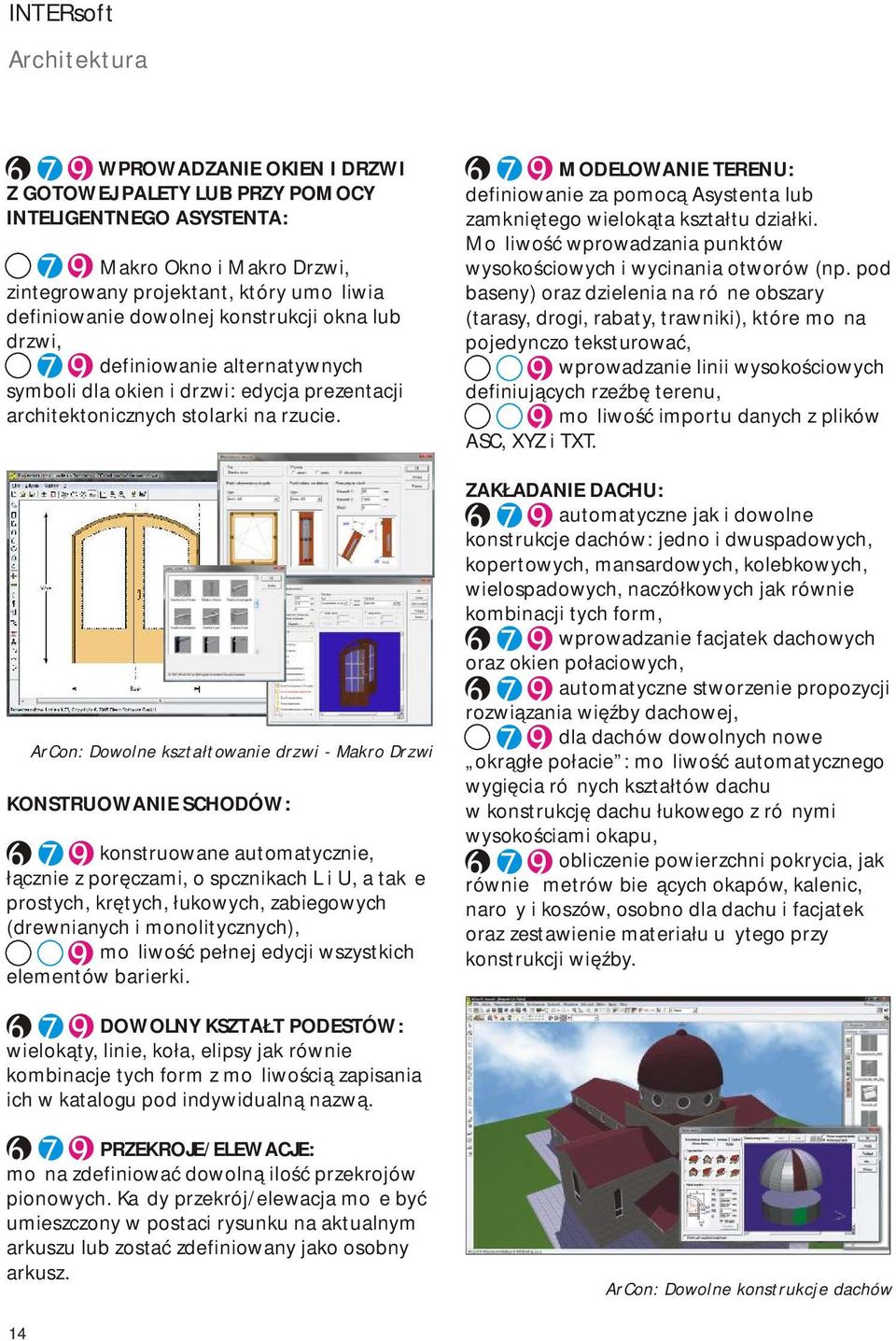

16 Architektura WPROWADZANIE OKIEN I DRZWI Z GOTOWEJ PALETY LUB PRZY POMOCY INTELIGENTNEGO ASYSTENTA: Makro Okno i Makro Drzwi, zintegrowany projektant, który umożliwia definiowanie dowolnej konstrukcji okna lub drzwi, definiowanie alternatywnych symboli dla okien i drzwi: edycja prezentacji architektonicznych stolarki na rzucie. ArCon: Dowolne kształtowanie drzwi - Makro Drzwi KONSTRUOWANIE SCHODÓW: konstruowane automatycznie, łącznie z poręczami, o spcznikach L i U, a także prostych, krętych, łukowych, zabiegowych (drewnianych i monolitycznych), możliwość pełnej edycji wszystkich elementów barierki. MODELOWANIE TERENU: definiowanie za pomocą Asystenta lub zamkniętego wielokąta kształtu działki. Możliwość wprowadzania punktów wysokościowych i wycinania otworów (np. pod baseny) oraz dzielenia na różne obszary (tarasy, drogi, rabaty, trawniki), które można pojedynczo teksturować, wprowadzanie linii wysokościowych definiujących rzeźbę terenu, możliwość importu danych z plików ASC, XYZ i TXT. ZAKŁADANIE DACHU: automatyczne jak i dowolne konstrukcje dachów: jedno i dwuspadowych, kopertowych, mansardowych, kolebkowych, wielospadowych, naczółkowych jak również kombinacji tych form, wprowadzanie facjatek dachowych oraz okien połaciowych, automatyczne stworzenie propozycji rozwiązania więźby dachowej, dla dachów dowolnych nowe okrągłe połacie : możliwość automatycznego wygięcia różnych kształtów dachu w konstrukcję dachu łukowego z różnymi wysokościami okapu, obliczenie powierzchni pokrycia, jak również metrów bieżących okapów, kalenic, naroży i koszów, osobno dla dachu i facjatek oraz zestawienie materiału użytego przy konstrukcji więźby. DOWOLNY KSZTAŁT PODESTÓW: wielokąty, linie, koła, elipsy jak również kombinacje tych form z możliwością zapisania ich w katalogu pod indywidualną nazwą. PRZEKROJE/ELEWACJE: można zdefiniować dowolną ilość przekrojów pionowych. Każdy przekrój/elewacja może być umieszczony w postaci rysunku na aktualnym arkuszu lub zostać zdefiniowany jako osobny arkusz. ArCon: Dowolne konstrukcje dachów 14

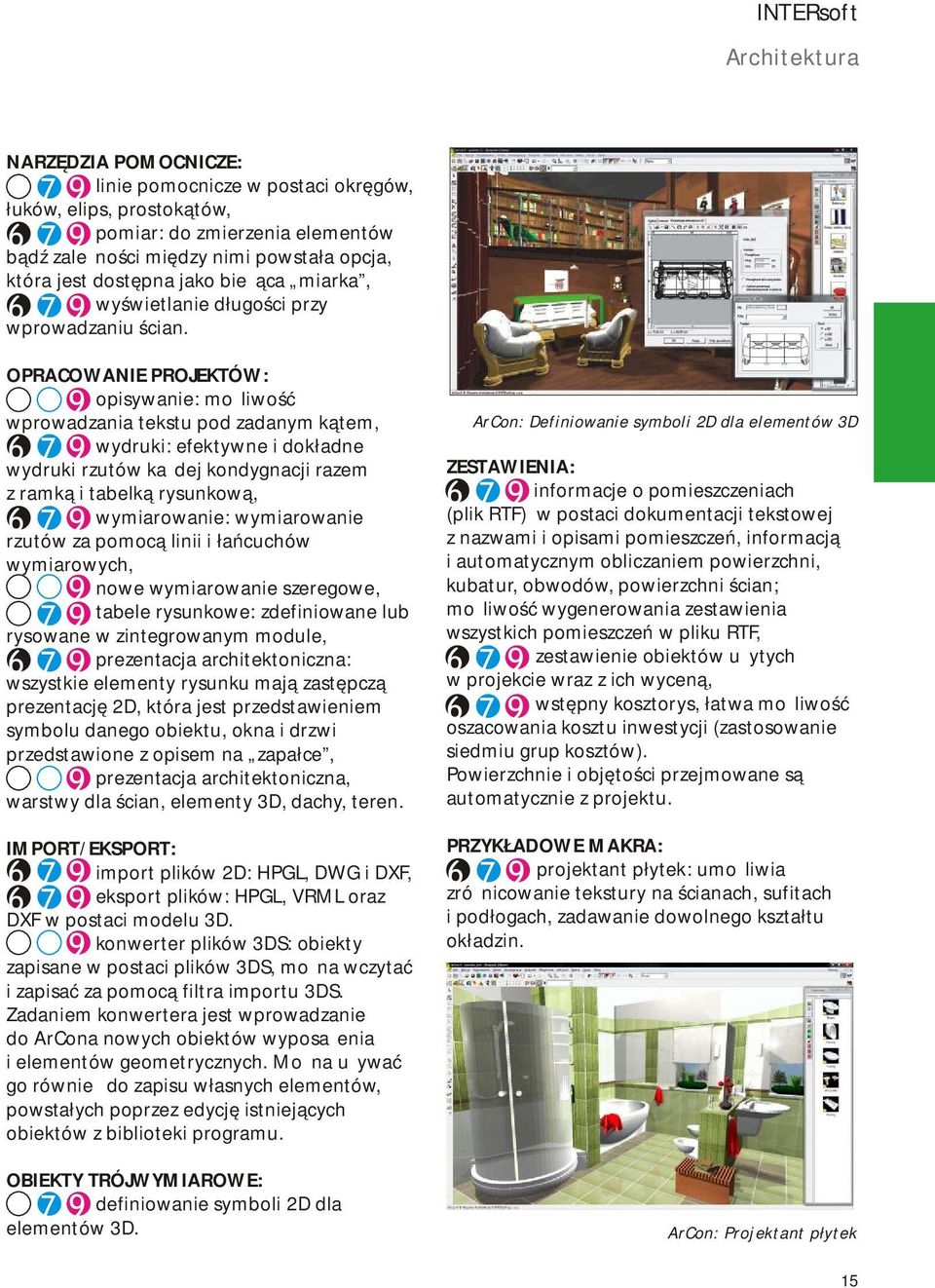

17 Architektura NARZĘDZIA POMOCNICZE: linie pomocnicze w postaci okręgów, łuków, elips, prostokątów, pomiar: do zmierzenia elementów bądź zależności między nimi powstała opcja, która jest dostępna jako bieżąca miarka, wyświetlanie długości przy wprowadzaniu ścian. OPRACOWANIE PROJEKTÓW: opisywanie: możliwość wprowadzania tekstu pod zadanym kątem, wydruki: efektywne i dokładne wydruki rzutów każdej kondygnacji razem z ramką i tabelką rysunkową, wymiarowanie: wymiarowanie rzutów za pomocą linii i łańcuchów wymiarowych, nowe wymiarowanie szeregowe, tabele rysunkowe: zdefiniowane lub rysowane w zintegrowanym module, prezentacja architektoniczna: wszystkie elementy rysunku mają zastępczą prezentację 2D, która jest przedstawieniem symbolu danego obiektu, okna i drzwi przedstawione z opisem na zapałce, prezentacja architektoniczna, warstwy dla ścian, elementy 3D, dachy, teren. IMPORT/EKSPORT: import plików 2D: HPGL, DWG i DXF, eksport plików: HPGL, VRML oraz DXF w postaci modelu 3D. konwerter plików 3DS: obiekty zapisane w postaci plików 3DS, można wczytać i zapisać za pomocą filtra importu 3DS. Zadaniem konwertera jest wprowadzanie do ArCona nowych obiektów wyposażenia i elementów geometrycznych. Można używać go również do zapisu własnych elementów, powstałych poprzez edycję istniejących obiektów z biblioteki programu. OBIEKTY TRÓJWYMIAROWE: definiowanie symboli 2D dla elementów 3D. ArCon: Definiowanie symboli 2D dla elementów 3D ZESTAWIENIA: informacje o pomieszczeniach (plik RTF) w postaci dokumentacji tekstowej z nazwami i opisami pomieszczeń, informacją i automatycznym obliczaniem powierzchni, kubatur, obwodów, powierzchni ścian; możliwość wygenerowania zestawienia wszystkich pomieszczeń w pliku RTF, zestawienie obiektów użytych w projekcie wraz z ich wyceną, wstępny kosztorys, łatwa możliwość oszacowania kosztu inwestycji (zastosowanie siedmiu grup kosztów). Powierzchnie i objętości przejmowane są automatycznie z projektu. PRZYKŁADOWE MAKRA: projektant płytek: umożliwia zróżnicowanie tekstury na ścianach, sufitach i podłogach, zadawanie dowolnego kształtu okładzin. ArCon: Projektant płytek 15

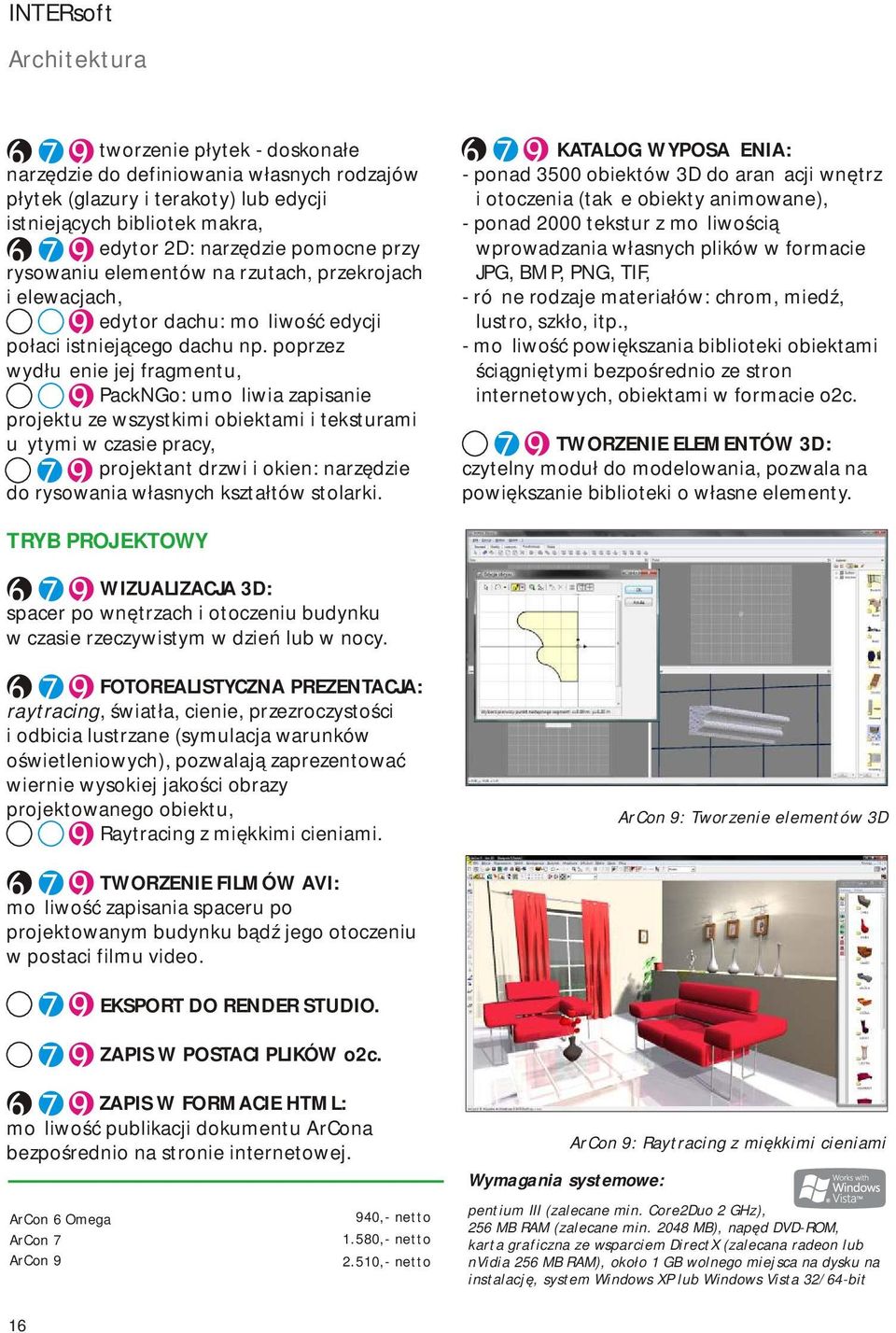

18 Architektura tworzenie płytek - doskonałe narzędzie do definiowania własnych rodzajów płytek (glazury i terakoty) lub edycji istniejących bibliotek makra, edytor 2D: narzędzie pomocne przy rysowaniu elementów na rzutach, przekrojach i elewacjach, edytor dachu: możliwość edycji połaci istniejącego dachu np. poprzez wydłużenie jej fragmentu, PackNGo: umożliwia zapisanie projektu ze wszystkimi obiektami i teksturami użytymi w czasie pracy, projektant drzwi i okien: narzędzie do rysowania własnych kształtów stolarki. KATALOG WYPOSAŻENIA: - ponad 3500 obiektów 3D do aranżacji wnętrz i otoczenia (także obiekty animowane), - ponad 2000 tekstur z możliwością wprowadzania własnych plików w formacie JPG, BMP, PNG, TIF, - różne rodzaje materiałów: chrom, miedź, lustro, szkło, itp., - możliwość powiększania biblioteki obiektami ściągniętymi bezpośrednio ze stron internetowych, obiektami w formacie o2c. TWORZENIE ELEMENTÓW 3D: czytelny moduł do modelowania, pozwala na powiększanie biblioteki o własne elementy. TRYB PROJEKTOWY WIZUALIZACJA 3D: spacer po wnętrzach i otoczeniu budynku w czasie rzeczywistym w dzień lub w nocy. FOTOREALISTYCZNA PREZENTACJA: raytracing, światła, cienie, przezroczystości i odbicia lustrzane (symulacja warunków oświetleniowych), pozwalają zaprezentować wiernie wysokiej jakości obrazy projektowanego obiektu, Raytracing z miękkimi cieniami. ArCon 9: Tworzenie elementów 3D TWORZENIE FILMÓW AVI: możliwość zapisania spaceru po projektowanym budynku bądź jego otoczeniu w postaci filmu video. EKSPORT DO RENDER STUDIO. ZAPIS W POSTACI PLIKÓW o2c. ZAPIS W FORMACIE HTML: możliwość publikacji dokumentu ArCona bezpośrednio na stronie internetowej. ArCon 6 Omega ArCon 7 ArCon 9 940,- netto 1.580,- netto 2.510,- netto ArCon 9: Raytracing z miękkimi cieniami Wymagania systemowe: pentium III (zalecane min. Core2Duo 2 GHz), 256 MB RAM (zalecane min MB), napęd DVD-ROM, karta graficzna ze wsparciem DirectX (zalecana radeon lub nvidia 256 MB RAM), około 1 GB wolnego miejsca na dysku na instalację, system Windows XP lub Windows Vista 32/64-bit 16

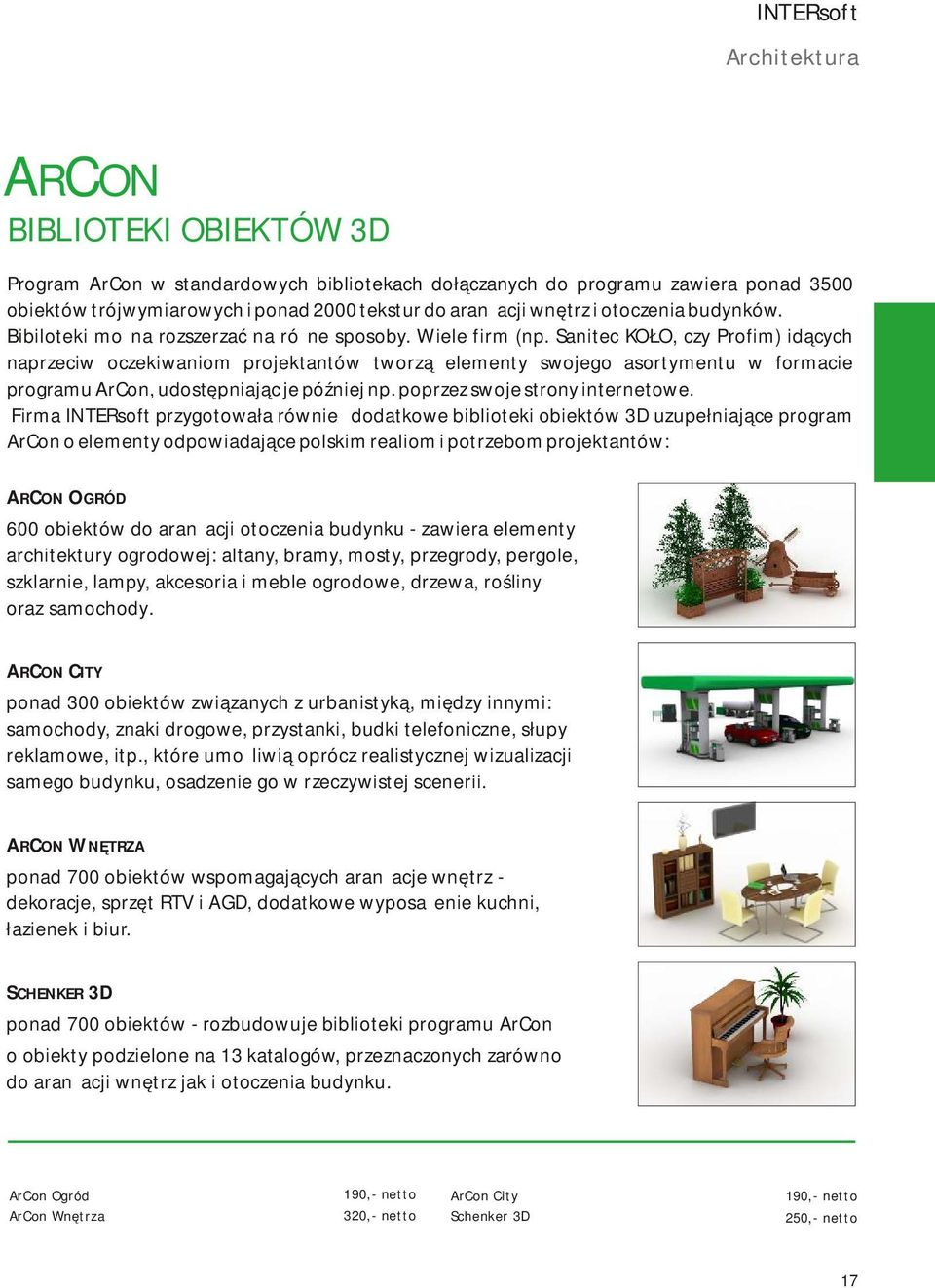

19 Architektura ARCON BIBLIOTEKI OBIEKTÓW 3D Program ArCon w standardowych bibliotekach dołączanych do programu zawiera ponad 3500 obiektów trójwymiarowych i ponad 2000 tekstur do aranżacji wnętrz i otoczenia budynków. Bibiloteki można rozszerzać na różne sposoby. Wiele firm (np. Sanitec KOŁO, czy Profim) idących naprzeciw oczekiwaniom projektantów tworzą elementy swojego asortymentu w formacie programu ArCon, udostępniając je później np. poprzez swoje strony internetowe. Firma INTERsoft przygotowała również dodatkowe biblioteki obiektów 3D uzupełniające program ArCon o elementy odpowiadające polskim realiom i potrzebom projektantów: ARCON OGRÓD 600 obiektów do aranżacji otoczenia budynku - zawiera elementy architektury ogrodowej: altany, bramy, mosty, przegrody, pergole, szklarnie, lampy, akcesoria i meble ogrodowe, drzewa, rośliny oraz samochody. ARCON CITY ponad 300 obiektów związanych z urbanistyką, między innymi: samochody, znaki drogowe, przystanki, budki telefoniczne, słupy reklamowe, itp., które umożliwią oprócz realistycznej wizualizacji samego budynku, osadzenie go w rzeczywistej scenerii. ARCON WNĘTRZA ponad 700 obiektów wspomagających aranżacje wnętrz - dekoracje, sprzęt RTV i AGD, dodatkowe wyposażenie kuchni, łazienek i biur. SCHENKER 3D ponad 700 obiektów - rozbudowuje biblioteki programu ArCon o obiekty podzielone na 13 katalogów, przeznaczonych zarówno do aranżacji wnętrz jak i otoczenia budynku. ArCon Ogród ArCon Wnętrza 190,- netto 320,- netto ArCon City Schenker 3D 190,- netto 250,- netto 17

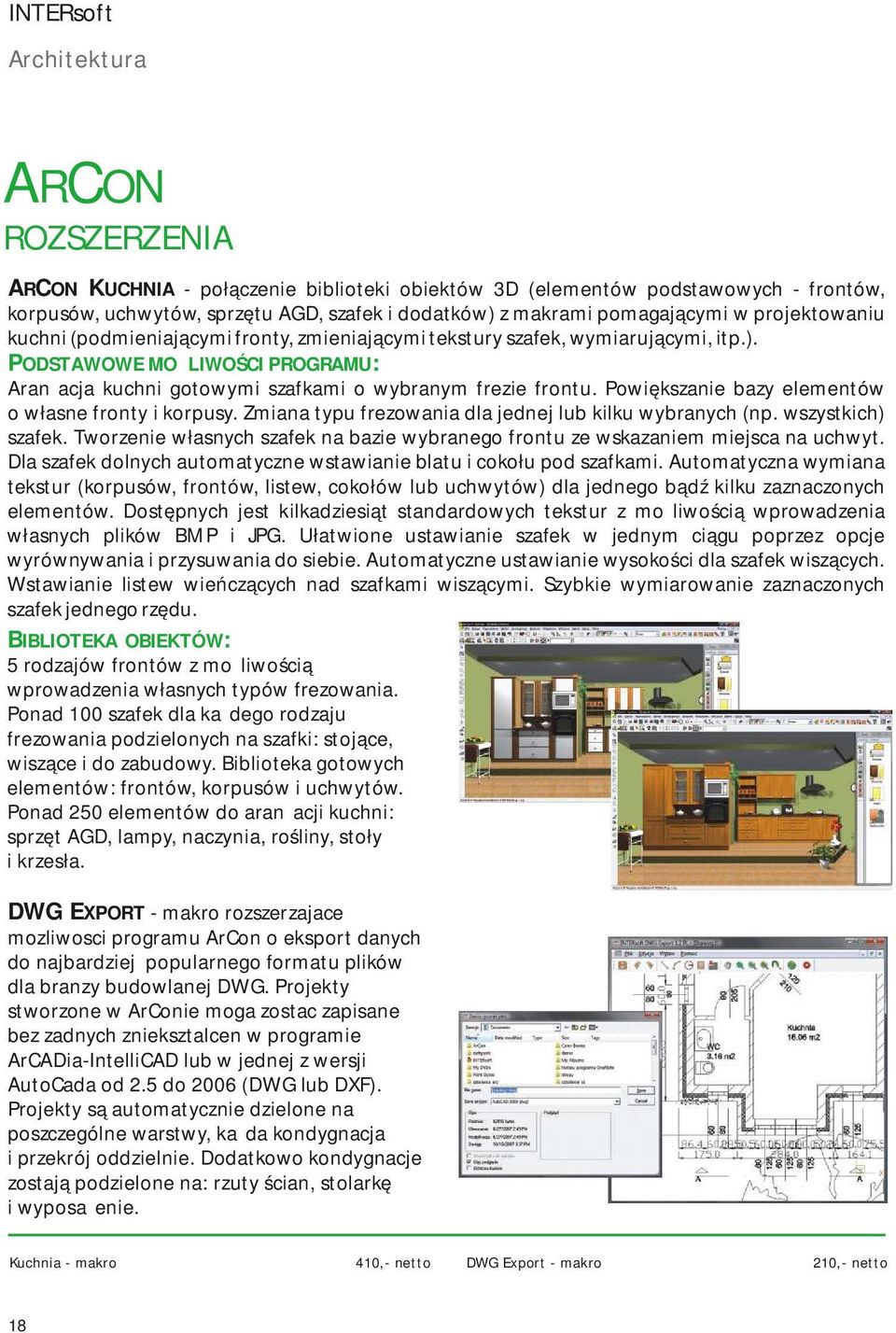

20 Architektura ARCON ROZSZERZENIA ARCON KUCHNIA - połączenie biblioteki obiektów 3D (elementów podstawowych - frontów, korpusów, uchwytów, sprzętu AGD, szafek i dodatków) z makrami pomagającymi w projektowaniu kuchni (podmieniającymi fronty, zmieniającymi tekstury szafek, wymiarującymi, itp.). PODSTAWOWE MOŻLIWOŚCI PROGRAMU: Aranżacja kuchni gotowymi szafkami o wybranym frezie frontu. Powiększanie bazy elementów o własne fronty i korpusy. Zmiana typu frezowania dla jednej lub kilku wybranych (np. wszystkich) szafek. Tworzenie własnych szafek na bazie wybranego frontu ze wskazaniem miejsca na uchwyt. Dla szafek dolnych automatyczne wstawianie blatu i cokołu pod szafkami. Automatyczna wymiana tekstur (korpusów, frontów, listew, cokołów lub uchwytów) dla jednego bądź kilku zaznaczonych elementów. Dostępnych jest kilkadziesiąt standardowych tekstur z możliwością wprowadzenia własnych plików BMP i JPG. Ułatwione ustawianie szafek w jednym ciągu poprzez opcje wyrównywania i przysuwania do siebie. Automatyczne ustawianie wysokości dla szafek wiszących. Wstawianie listew wieńczących nad szafkami wiszącymi. Szybkie wymiarowanie zaznaczonych szafek jednego rzędu. BIBLIOTEKA OBIEKTÓW: 5 rodzajów frontów z możliwością wprowadzenia własnych typów frezowania. Ponad 100 szafek dla każdego rodzaju frezowania podzielonych na szafki: stojące, wiszące i do zabudowy. Biblioteka gotowych elementów: frontów, korpusów i uchwytów. Ponad 250 elementów do aranżacji kuchni: sprzęt AGD, lampy, naczynia, rośliny, stoły i krzesła. DWG EXPORT - makro rozszerzajace mozliwosci programu ArCon o eksport danych do najbardziej popularnego formatu plików dla branzy budowlanej DWG. Projekty stworzone w ArConie moga zostac zapisane bez zadnych znieksztalcen w programie ArCADia-IntelliCAD lub w jednej z wersji AutoCada od 2.5 do 2006 (DWG lub DXF). Projekty są automatycznie dzielone na poszczególne warstwy, każda kondygnacja i przekrój oddzielnie. Dodatkowo kondygnacje zostają podzielone na: rzuty ścian, stolarkę i wyposażenie. Kuchnia - makro 410,- netto DWG Export - makro 210,- netto 18

21 Architektura ARCADIA-ARCHITEKTURA 3.0 NAKŁADKA DO ARCADII-INTELLICAD NOWA WERSJA Inteligentne narzędzie rozszerzające program ArCADia-IntelliCAD/AutoCad o funkcje niezbędne do tworzenia profesjonalnej dokumentacji architektonicznej. ArCADia-Architektura to nowoczesna aplikacja łącząca intuicyjność pracy z profesjonalnym i precyzyjnym środowiskiem programów CAD. Program dedykowany architektom i inżynierom budowlanym, pozwala na tworzenie precyzyjnych rysunków dokumentacji architektonicznej i pełną wymianę danych z innymi programami typu CAD. Wykorzystanie najnowszej technologii przyspiesza pracę nad projektami, a rozbudowane, specjalistyczne funkcje, w intuicyjny sposób wprowadzają projektanta w profesjonalny rysunek techniczny. Połączenie dwóch narzędzi ArCADii- IntelliCADa/AutoCad i ArCADii-Architektury daje perfekcyjne narzędzie do tworzenia i edycji dokumentacji architektonicznej. ArCADia jako trójwymiarowe narzędzie wspomagające ArCADię-IntelliCAD i AutoCada w projektowaniu rozszerza możliwości programów o tworzenie rzutów i przekrojów architektonicznych oraz podglądu bryły budynku. Rzuty kondygnacji mogą być przedstawione na jednym widoku (nakładane jedna na drugim) lub ułożone obok siebie w kilku widokach. Ilość widoków jest nieograniczona, a ich zawartość: rzut, elewacja, czy przekrój zależy od użytkownika. Widoczność na widokach definiowana jest poprzez Menadżera projektu, który tworzy strukturę projektu dzieląc go na budynki kondygnacje grupy (ściany, okna i nadproża, schody, ławy fundamentowe, itp.) PODSTAWOWE MOŻLIWOŚCI PROGRAMU: Budowa projektu: Rysowanie dowolnie skomplikowanych rzutów budynków: za pomocą podstawowych elementów architektonicznych: ścian, słupów, kominów, stolarki, schodów, dachów, itp. Definiowanie dowolnej ilości budynków, na różnych wysokościach, z dowolną liczbą kondygnacji: dla których przechowywane są niezbędne informacje o wysokości, grubości podłogi, sufitu, stropu, opisu pomieszczeń, itp. Przedstawianie rzutów kolejnych kondygnacji na jednym bądź kilku widokach rozłożonych obok siebie. ArCADia-Architektura: Menadżer projektu Zarządzanie widokami i informacjami na nich wyświetlanymi definiowane jest przez czytelne drzewo Menadżera projektu, w którym dla każdej grupy obiektów (np. ścian) można zadać kolorystykę, wyświetlanie (bądź wyłączenie), zamrożenie i drukowanie. 19

22 Architektura Automatycznie tworzony przekrój poprzez wskazanie linii cięcia budynku. Dla przekroju także istnieje możliwość definiowania elementów widocznych. Ściany Wybór zdefiniowanych rodzajów lub zadawanie dowolnych wielowarstwowych ścian z odwzorowaniem najczęściej używanych wypełnień i warstw. Definiowanie grubości i ilości warstw, ich typu, umiejscowienie osi, wskazywanie linii wprowadzania (krawędzi lub osi) oraz zadawanie priorytetów dla połączeń ścian w węzłach. ArCADia-Architektura: Ściany Wbudowany katalog materiałów budowlanych oparty na normach: Komponenty budowlane i elementy budynku PN-EN 6946 oraz Materiały i wyroby budowlane PN-EN Okna i drzwi Wprowadzanie stolarki okiennej i drzwiowej, w sposób parametryczny, z biblioteki programu lub definiowanie własnych poprzez wprowadzanie nowych parametrów. Wraz ze stolarką i otworami w ścianach automatycznie wprowadzane są nadproża, widoczne na przekroju i w trybie konstrukcji. Stropy Wprowadzanie stropów w sposób automatyczny (zgodny z obrysem kondygnacji) lub dowolny poprzez wskazanie kształtu. Dla stropu można zadać odpowiednie parametry (np. strop typu Teriva), style, pisaki oraz wysokość posadowienia. Wprowadzanie otworów w stropie w sposób automatyczny (np. wraz ze schodami) lub dowolny. Istnieje możliwość połączenia kubatur pomieszczeń łączonych poprzez otwór w stropie. Automatycznie wprowadzane wieńce umieszczające się nad nośną warstwą ściany (przy zadaniu typów ścian) w przestrzeni stropu. Wieńce widoczne są tak samo jak nadproża w przekroju. Schody Definiowanie jedno i wielobiegowych schodów. Określanie ilości stopni w jednym biegu, zadawanie wielkości spoczników (kwadratowych lub prostokątnych), dowolna ilość biegów. Możliwość przekształcenia rysunku 2D stworzonego z polilinii lub linii w rzut ścian jedno bądź wielowarstwowych lub rzutu fundamentów. Automatyczne tworzenie obrysów zamkniętych wraz ze zliczeniem powierzchni, możliwością wprowadzania potrzebnych informacji (nr, nazwy, rodzaju podłoża, nazwy grupy, klasy przeciwpożarowej, itp.) 20 ArCADia-Architektura: Schody

23 Architektura Słupy Wprowadzanie słupów o przekroju okrągłym, prostokątnym i eliptycznym, z możliwością wyboru rodzaju kreskowania dla odwzorowania materiału. Fundamenty Wprowadzanie na rzut ław oraz dowolnie definiowanych stóp fundamentowych. Dachy Automatycznie jak i dowolnie wprowadzany dach wielospadowy z możliwością edycji, zmiany wysokości ścianki kolankowej, pochylenia połaci i występu okapu. Zestawienia Automatycznie tworzone zestawienia pomieszczeń dla każdej kondygnacji i wykaz użytej stolarki wraz z symbolami. Zestawienia są modyfikowane wraz ze zmianami rzutu. Wymiarowanie Automatyczne wymiarowanie całego rzutu kondygnacji poprzez wybór linii wymiarowych (całkowity zewnętrzny, zewnętrzny elementów wystających, pomieszczeń i ścian oraz stolarki i otworów). Wymiarowanie to jest przypisane do obiektów i wraz z nimi zostaje zmienione. Dowolne wymiarowanie projektu nie przypisane do elementów. Wymiarowanie obiektowe zaznaczonego elementu bądź grupy modyfikowane wraz ze zmianami na rzucie. Obiekty Wbudowana biblioteka obiektów pozwala na uszczegóławianie rysunków o potrzebne symbole architektoniczne 2D. IntelliCAD AutoCAD 3D viewer.dwg.xml.zip EDYCJA WIZUALIZACJA Centralna Baza Danych ZAPIS ARCHIWIZACJA IMPORT/EXPORT WYDRUKI.IFC IMPORT/EXPORT Allplan, ArchiCAD, Revit ArCon Projekt wykonany w ArCADii-Architekturze widoczny jest jako trójwymiarowy projekt w ArConie, tak samo, jak budynek narysowany w ArConie przenoszony jest jako pełen budynek do ArCADii- Architektury. Zapewnia to architektowi możliwość posługiwania się nie tylko zwykłymi liniami lecz kompletnymi obiektami typu: ściana, okno czy drzwi. ArCADia-Architektura posiada także możliwości przeniesienia obiektowego projektu w formacie IFC, czytanym między innymi przez programy Allplan BIM 2008, Revit i ArchicCAD. Oznacza to, że rzuty budynków zostaną przeniesione jako zbiór ścian, okien, drzwi, itp. elementów architektonicznych 3D, a nie linii, polilinii i okręgów. ArCADia-Architektura ,- netto Wymagania systemowe: pentium III (zalecane min. PIV 3GHz HT), 256 MB RAM (zalecane min MB), napęd DVD-ROM, około 500 MB wolnego miejsca na dysku na instalację, system Windows XP lub Windows Vista 32/64-bit 21

24 Konstrukcja KONSTRUKTOR 5.2 WSPOMAGANIE PRACY PROJEKTANTA KONSTRUKCJI Konstruktor jest systemem wspomagającym pracę projektanta konstrukcji. Program obecny na rynku od 2000 r. Systematycznie modyfikowany oraz poszerzany o coraz to nowe moduły stał się najczęściej wykorzystywanym programem komputerowym przez polskich konstruktorów budowlanych. Konstruktor jest prekursorem innowacyjnej idei programu zbudowanego ze współpracujących ze sobą modułów, które jednocześnie mogą działać niezależnie od siebie. Pozwala to użytkownikowi na racjonalny wybór i zakup poszczególnych modułów w zależności od aktualnych potrzeb. MODUŁ ZARZĄDZAJĄCY + OBCIĄŻENIA podstawowy moduł systemu, konieczny przy pierwszym zakupie dowolnego modułu. Posiada wbudowany moduł do wykonywania zestawień obciążeń. obliczanie obciążeń stałych lub zmiennych, wiatru i śniegu (z poprawką Az-1 z 2006 r). RAMA 2D analiza statyczna dowolnych płaskich układów prętowych, biblioteka przekrojów stalowych, możliwość rozbudowy biblioteki o własne przekroje, automatyczne generatory układów prętowych, kombinatoryka obciążeń, obwiednie s.w. i reakcji, obwiednia naprężeń, przekazywanie wyników obliczeń statycznych do modułów wymiarujących. KONSTRUKCJE ŻELBETOWE BELKA ŻELBETOWA analiza statyczna i wymiarowanie wieloprzęsłowych belek żelbetowych wg PN-B03264:2002, możliwość wymiarowania prętów z modułu Rama 2D, dowolny kształt przekroju żelbetowego, obliczenia stanów użytkowych belki. DXF-BELKA ŻELBETOWA nakładka do wykonywania rysunków konstrukcyjnych w formacie DXF. 22

25 Konstrukcja SŁUP ŻELBETOWY pełna analiza wytrzymałościowa słupów żelbetowych poddanych dwukierunkowemu mimośrodowemu ściskaniu wg PN-B-03264:2002, możliwość wymiarowania prętów z modułu Rama 2D, wyznaczanie długości wyboczeniowych wg PN-B-03264:2002, definiowanie dowolnych typów podparcia i obciążeń słupa. DXF-SŁUP ŻELBETOWY nakładka do wykonywania rysunków konstrukcyjnych w formacie DXF. SCHODY PŁYTOWE wymiarowanie żelbetowych schodów płytowych jednobiegowych wg PN-B-03264:2002, automatyczne ustalenie geometrii schodów na podstawie podstawowych parametrów podanych przez użytkownika. DXF-SCHODY PŁYTOWE nakładka do wykonywania rysunków konstrukcyjnych w formacie DXF. ŚCIANA OPOROWA projektowanie żelbetowych ścian oporowych kątowych wg PN-B-03264:2002, sprawdzenie nośności gruntu, zgodnie z PN-81/B-03020, sprawdzenie stateczności na obrót/przesuw i ogólnej. DXF-ŚCIANA OPOROWA nakładka do wykonywania rysunków konstrukcyjnych w formacie DXF. PROFILE STALOWE sprawdzanie nośności profili stalowych wg PN-90/B-03200, pięć podstawowych stanów pracy konstrukcji stalowej, wszystkie podstawowe profile walcowane oraz profile użytkownika. 23

26 Konstrukcja FUNDAMENTY BEZPOŚREDNIE kompleksowe projektowanie fundamentów bezpośrednich(ławy, stopy: kielichowe, prostopadłościenne, schodkowe, trapezowe) wg PN-B-03264:2002, możliwość wymiarowania prętów z modułu Rama 2D, sprawdzanie nośności gruntu, zgodnie z PN-81/B-03020, obliczenie średniej wartości osiadania pierwotnego i wtórnego bloku fundamentu na podłożu warstwowym oraz jego obrotu zgodnie z PN-81/B DXF-FUNDAMENTY BEZPOŚREDNIE nakładka służąca do wykonywania rysunków konstrukcyjnych w formacie DXF. BELKA STALOWA analiza statyczna i sprawdzanie nośności stalowych belek wieloprzęsłowych z elementów walcowanych wg PN-90/B-03200, sprawdzanie nośności w każdym przęśle dla M max, M min, V max, z uwzględnieniem możliwości zwichrzenia belki, sprawdzanie nośności środnika pod siłami skupionymi i nad podporami. SŁUP STALOWY obliczenia statyczne i dwukierunkowe sprawdzanie nośności stalowych słupów jednogałęziowych wg PN-90/B-03200, wymiarowanie prętów z modułu Rama 2D, sprawdzanie warunków nośności z uwzględnieniem możliwości zwichrzenia, utraty stateczności oraz wykorzystania rezerwy plastycznej, definiowanie dowolnych podparć słupa. BLACHOWNICA STALOWA sprawdzanie nośności wieloprzęsłowych blachownic stalowych wg PN-90/B-03200, sprawdzanie nośności dla każdego przęsła dla stanu krytycznego i nadkrytycznego w przypadku przekrojów klasy 4, dowolne definiowanie użebrowania pionowego, sprawdzanie nośności zadanych żeber jedno lub dwustronnych podporowych pod siłami skupionymi. 24

27 Konstrukcja PŁATEW STALOWA sprawdzanie nośności jednoprzęsłowych belek stalowych obciążonych w dwóch wzajemnie prostopadłych kierunkach wg PN-90/B POŁĄCZENIA DOCZOŁOWE projektowanie połączeń stalowych doczołowych na śruby zwykłe i sprężone wg PN-90/B DXF-POŁĄCZENIA DOCZOŁOWE nakładka służąca do wykonywania rysunków konstrukcyjnych w formacie DXF. ZAKOTWIENIE SŁUPÓW STALOWYCH kompleksowe obliczenia połączenia słupa stalowego (jedno, dwu lub czterogałęziowego) z fundamentem wg PN-90/B-03200, 16 schematów podparcia osiowego, 12 schematów podparcia mimośrodowego, obliczenia blachy, podstawy, żeber i spoin. KONSTRUKCJE MUROWE sprawdzanie nośności podstawowych konstrukcji murowych takich jak: ściany o definiowanej długości, wspornikowe lub wolnopodparte, pasmo ściany o szerokości 1 m wspornikowe lub wolnopodparte, 13 typów filarów murowych wolnopodpartych lub wspornikowych wg PN-B-03002:2007. KONSTRUKCJE DREWNIANE WIĄZARY DREWNIANE obliczenia statyczne i wymiarowanie podstawowych schematów statycznych drewnianych więźb dachowych wg PN-B-0315:2000, możliwość wymiarowania prętów z modułu Rama 2D, 32 typowe schematy płaskich wiązarów dachowych dwuspadowych, obliczenie przemieszczeń prętów wiązara z uwzględnieniem wpływu ścinania, pełzania oraz wilgotności drewna. 25

28 Konstrukcja OBLICZENIA CIEPLNO-WILGOTNOŚCIOWE PRZENIKANIE CIEPŁA projektowanie przegród budowlanych z uwagi na fizykę budowli wg PN-EN ISO 6946, wykonanie wykresu rozkładu pola temperatur na grubości przegrody, rozkładu ciśnień cząstkowych i nasycenia pary wodnej na grubości przegrody wraz z zaznaczeniem ewentualnie występującej strefy wykraplania się pary wodnej, obliczanie bilansu wilgoci w przegrodzie w okresach rocznych. ZAPOTRZEBOWANIE NA CIEPŁO I TERMOMODERNIZACJA BUDYNKÓW obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania, zgodnie z obowiązującymi normami, sprawdzenie zapotrzebowania na ciepło do ogrzewania nowoprojektowanego lub istniejącego obiektu, sprawdzenie zapotrzebowania na ciepło po dociepleniu istniejącego budynku. GEOTECHNIKA GRUPA FUNDAMENTÓW sprawdzanie naprężeń i osiadania dla grupy fundamentów, możliwość sprawdzenia rozkładu naprężeń pod każdym z fundamentów z uwzględnieniem obciążeń od pozostałych fundamentów i naziomu, możliwość sprawdzenia osiadań pod każdym z fundamentów z uwzględnieniem obciążeń od pozostałych fundamentów i naziomu. PALE sprawdzanie nośności fundamentów blokowych i płytowych posadowionych za pośrednictwem układu pali prostych wg PN-83/B-02482, dowolne uwarstwienie gruntu, sprawdzanie pali wciskanych i wyciąganych. 26

29 Konstrukcja STATECZNOŚĆ SKARP I ZBOCZY program służący do wykonywania obliczeń związanych ze sprawdzeniem stateczności nowoprojektowanych nasypów i skarp, jak również sprawdzaniem już istniejących zboczy, które chcemy dodatkowo obciążyć poprzez posadowienie na nich różnego rodzaju obiektów, metoda Bishopa i Faleniusa, dowolny kształt i uwarstwienie skarpy. STATECZNOŚĆ SKARP I ZBOCZY Light moduł o ograniczonych możliwościach zadawania warstw i siatki, automatyczny dobór najbardziej niekorzystnych łuków poślizgu. ŚCIANKI SZCZELNE obliczenia statyczne i sprawdzanie nośności podstawowych typów grodzic stalowych zabitych w gruncie, ustalanie potrzebnej głębokości zabicia ścianki, wykresy parcia, odporu, sił tnących i momentów, trzy schematy statyczne ścianki. Wymagania systemowe: pentium III (zalecane min. PIV 2GHz HT), 256 MB RAM (zalecane min. 512 MB), napęd DVD-ROM, około 250 MB wolnego miejsca na dysku na instalację, system Windows XP lub Windows Vista 32/64-bit Moduł podstawowy+obciążenia - 107,- Rama 2D - 940,- Belka żelbetowa - 510,- Belka żelbetowa-rysunki DXF - 420,- Słup żelbetowy - 459,- Słup żelbetowy-rysunki DXF - 210,- Fundamenty bezpośrednie - 570,- Fundamenty bezpośrednie-rysunki DXF - 420,- Ściana oporowa - 548,- Ściana oporowa-rysunki DXF - 210,- Schody płytowe - 320,- Schody płytowe-rysunki DXF - 210,- Profile stalowe - 410,- Belka stalowa - 350,- Słup stalowy - 570,- Płatew stalowa - 230,- Połączenia doczołowe - 320,- Połączenia doczołowe-rysunki DXF - 210,- Zakotwienie słupów stalowych - 410,- Blachownica stalowa - 350,- Konstrukcje murowe - 430,- Wiązary dachowe drewniane - 610,- Przenikanie ciepła - 320,- Zapotrzebowanie na ciepło - 410,- Grupa fundamentów - 490,- Stateczność skarp i zboczy 1.959,- Stateczność skarp i zboczy Light - 290,- Pale - 290,- Ścianka szczelna - 540,- (ceny netto) 27

30 Konstrukcja R3D3-RAMA 3D moduł obliczeniowy ANALIZA STATYCZNA TRÓJWYMIAROWYCH UKŁADÓW PRĘTOWYCH R3D3 to program do analizy statycznej dowolnie obciążonych, trójwymiarowych układów prętowych, o dowolnej geometrii i dowolnych warunkach podparcia układu. Aplikacja zawiera pełną analizę statyczną z automatyczną kombinatoryką grup obciążeń i budową obwiedni sił wewnętrznych, reakcji oraz naprężeń. Bogate doświadczenie w tworzeniu programów inżynierskich dla konstruktorów oraz długoletnia praktyka w dziedzinie wizualizacji oraz grafiki 3D w aplikacjach CAD, dała efekt w postaci programu z unikalnym systemem zadawania danych w konstrukcjach przestrzennych połączonym z dostosowanymi do potrzeb projektanta rzetelnymi wynikami. Głównym założeniem programu jest możliwość wygodnego, graficznego wprowadzania danych, dlatego jest ono niezwykle proste i intuicyjne - geometrię układu możemy zdefiniować używając wyłącznie myszki. Nie jest zatem konieczne wprowadzanie danych z klawiatury, ale i ten sposób wprowadzania jest dostępny. PODSTAWOWE MOŻLIWOŚCI PROGRAMU: NOWA WERSJA możliwość w pełni graficznego zadawania i modyfikacji danych jedynie na płaszczyźnie 2D ekranu, z możliwością przełączania się między płaszczyznami prostopadłymi 3D, zaawansowane narzędzia CAD takie jak: przyciąganie do siatki i węzłów, zaznaczanie pojedyncze oraz obszarem grupy elementów, ukrywanie części układu i praca na jego fragmentach oraz kopiowanie, odsuwanie, przesuwanie, punkty przyciągania, import przestrzennego rysunku DXF z dowolnego programu CAD (układu linii) i jego automatyczna zamiana na układ prętów i węzłów w programie, generatory przestrzennych ram prostokątnych i łuków (parabolicznych i kołowych), kratownic płaskich i wież kratowych, menadżer budowania profili złożonych i opcje wizualizacji wprowadzonego układu wraz z uwzględnieniem profili prętów, obciążenia: ciągłe, prostokątne, trapezowe, skupione, momenty gnące i skręcające przykładane w dowolnym kierunku w układzie lokalnym lub globalnym, definiowane na całości lub fragmencie pręta, R3D3: Dynamiczna wizualizacja 3D R3D3: Edycja przekroju 28
