1 Zbigniew Krzysiak Projektowanie 2D w programie AutoCAD

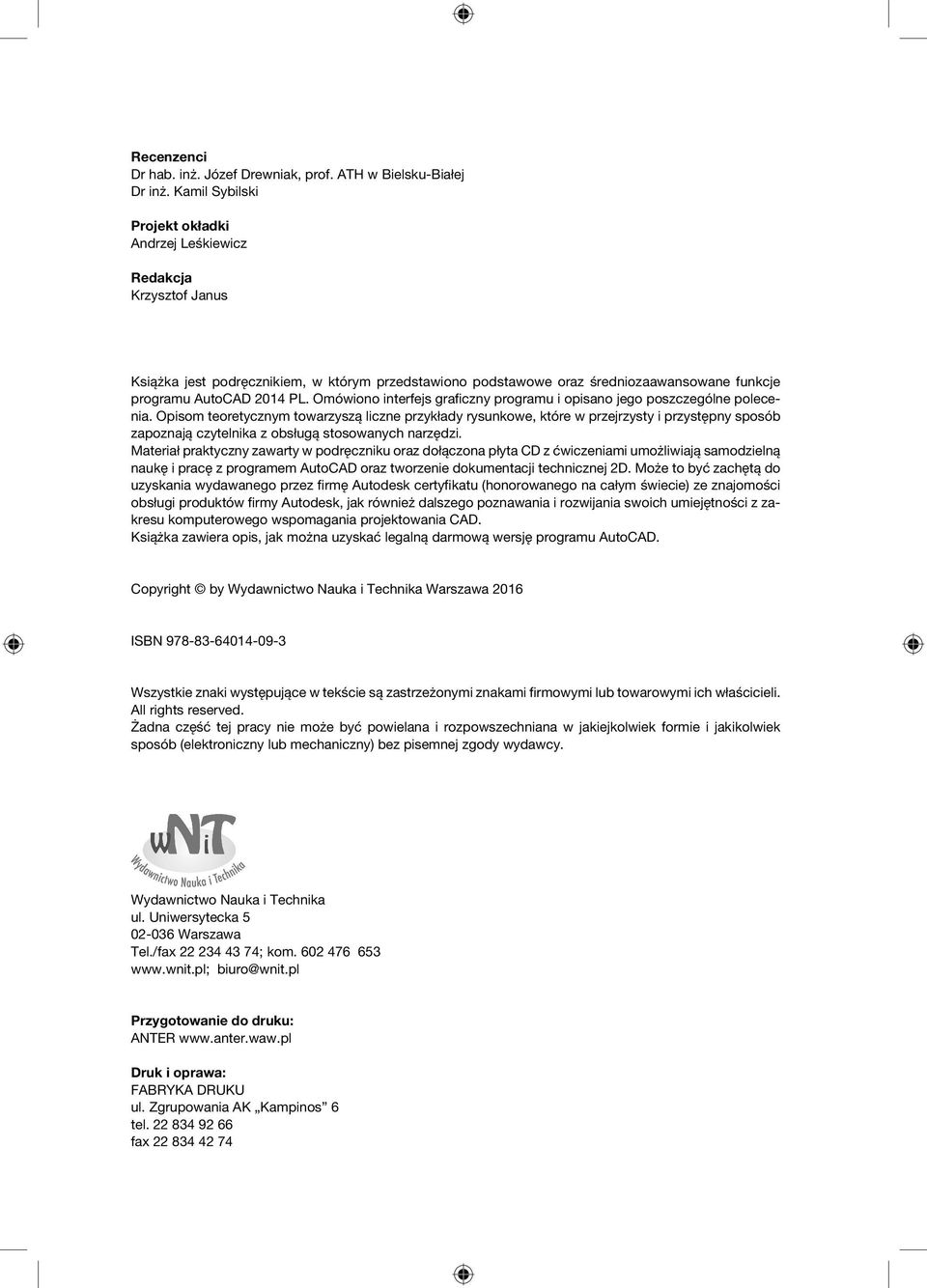

2 Recenzenci Dr hab. inż. Józef Drewniak, prof. ATH w Bielsku-Białej Dr inż. Kamil Sybilski Projekt okładki Andrzej Leśkiewicz Redakcja Krzysztof Janus Książka jest podręcznikiem, w którym przedstawiono podstawowe oraz średniozaawansowane funkcje programu AutoCAD 2014 PL. Omówiono interfejs graficzny programu i opisano jego poszczególne polecenia. Opisom teoretycznym towarzyszą liczne przykłady rysunkowe, które w przejrzysty i przystępny sposób zapoznają czytelnika z obsługą stosowanych narzędzi. Materiał praktyczny zawarty w podręczniku oraz dołączona płyta CD z ćwiczeniami umożliwiają samodzielną naukę i pracę z programem AutoCAD oraz tworzenie dokumentacji technicznej 2D. Może to być zachętą do uzyskania wydawanego przez firmę Autodesk certyfikatu (honorowanego na całym świecie) ze znajomości obsługi produktów firmy Autodesk, jak również dalszego poznawania i rozwijania swoich umiejętności z zakresu komputerowego wspomagania projektowania CAD. Książka zawiera opis, jak można uzyskać legalną darmową wersję programu AutoCAD. Copyright by Wydawnictwo Nauka i Technika Warszawa 2016 ISBN Wszystkie znaki występujące w tekście są zastrzeżonymi znakami firmowymi lub towarowymi ich właścicieli. All rights reserved. Żadna część tej pracy nie może być powielana i rozpowszechniana w jakiejkolwiek formie i jakikolwiek sposób (elektroniczny lub mechaniczny) bez pisemnej zgody wydawcy. Wydawnictwo Nauka i Technika ul. Uniwersytecka Warszawa Tel./fax ; kom biuro@wnit.pl Przygotowanie do druku: ANTER Druk i oprawa: FABRYKA DRUKU ul. Zgrupowania AK Kampinos 6 tel fax

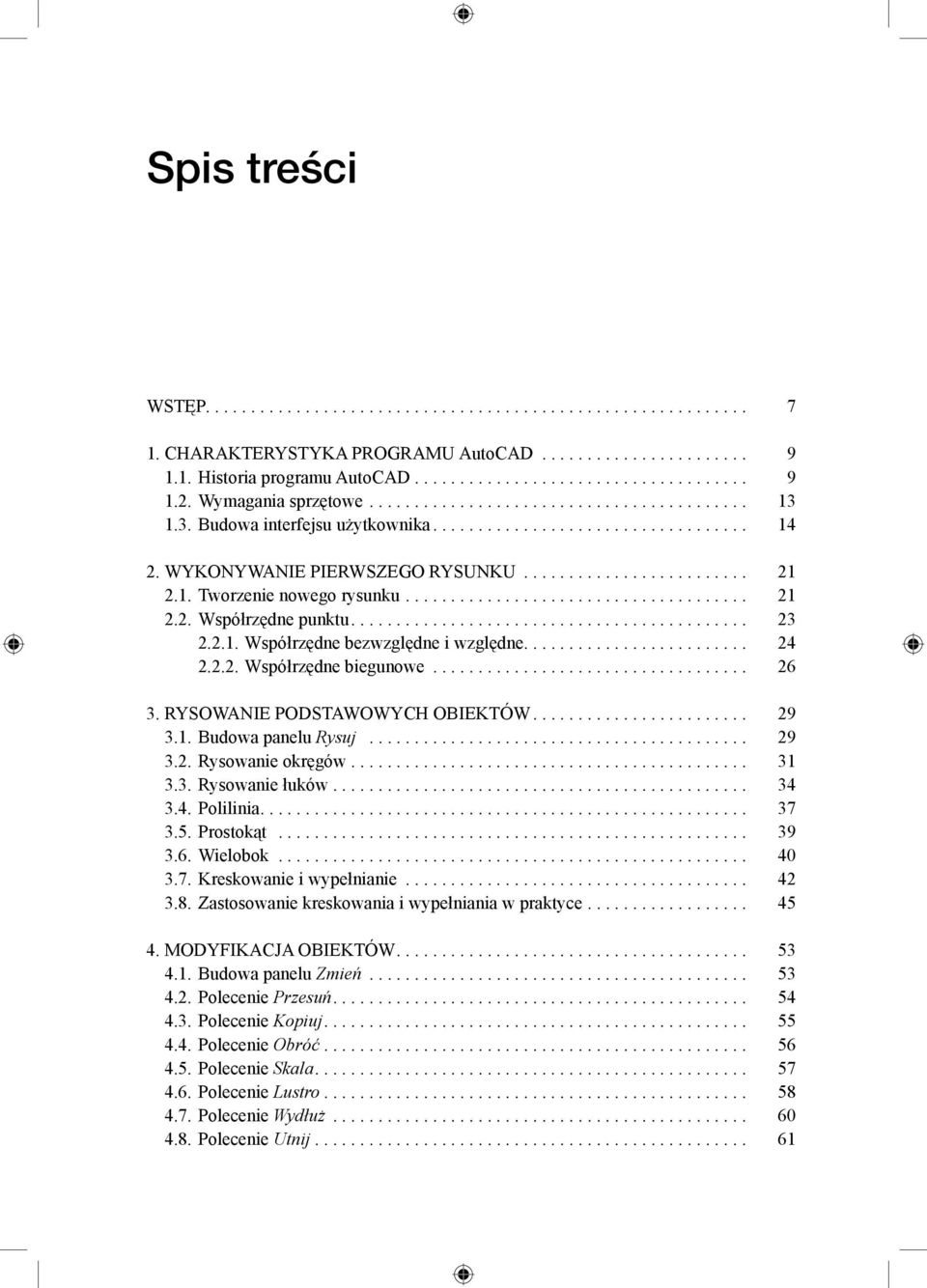

3 Spis treści Wstęp Charakterystyka programu AutoCAD Historia programu AutoCAD Wymagania sprzętowe Budowa interfejsu użytkownika Wykonywanie pierwszego rysunku tworzenie nowego rysunku Współrzędne punktu Współrzędne bezwzględne i względne Współrzędne biegunowe Rysowanie podstawowych obiektów Budowa panelu Rysuj rysowanie okręgów rysowanie łuków polilinia prostokąt Wielobok kreskowanie i wypełnianie zastosowanie kreskowania i wypełniania w praktyce Modyfikacja obiektów Budowa panelu Zmień polecenie Przesuń polecenie Kopiuj polecenie Obróć polecenie Skala polecenie Lustro polecenie Wydłuż polecenie Utnij... 61

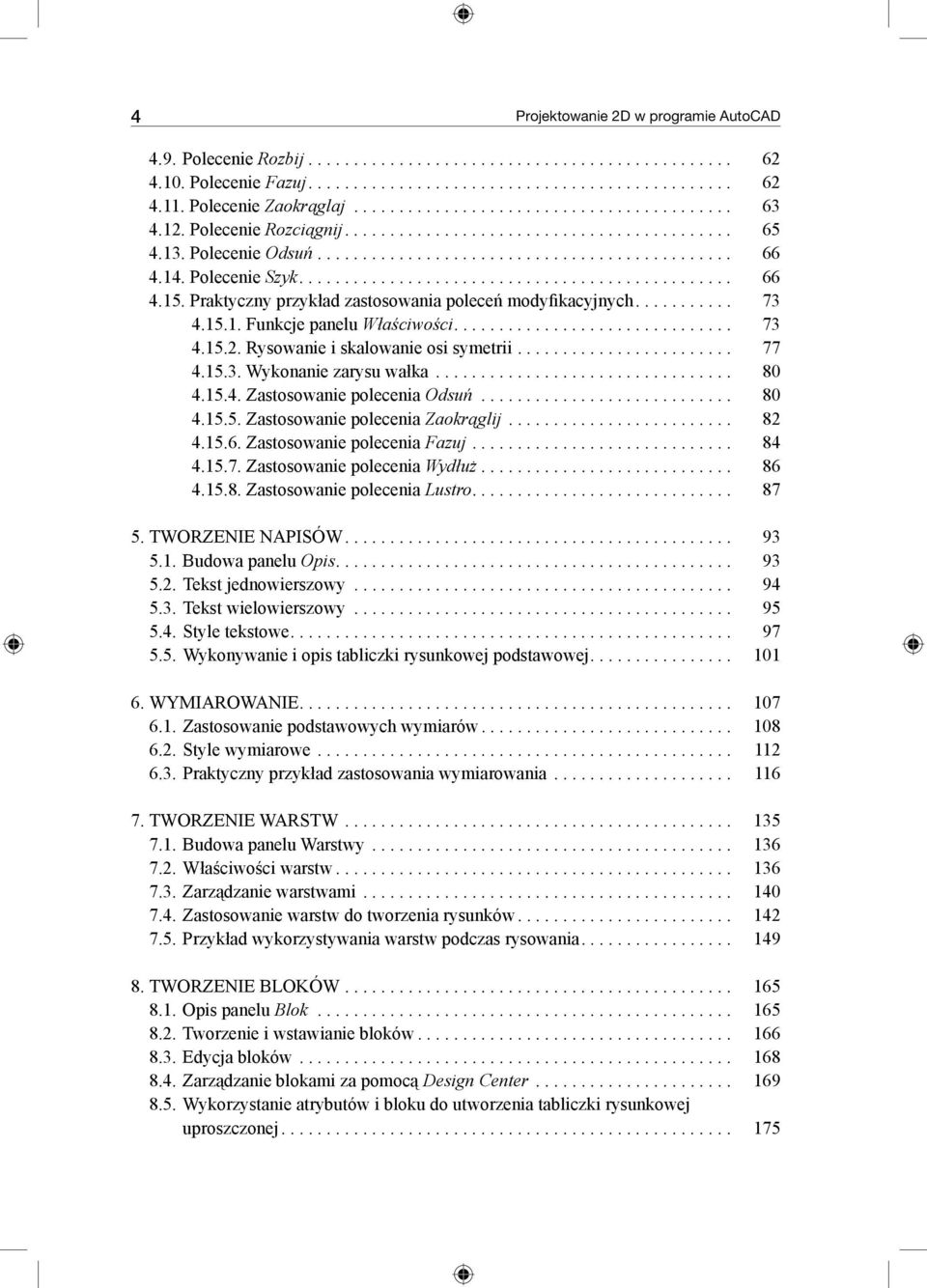

4 4 Projektowanie 2D w programie AutoCAD 4.9. polecenie Rozbij Polecenie Fazuj Polecenie Zaokrąglaj Polecenie Rozciągnij Polecenie Odsuń Polecenie Szyk Praktyczny przykład zastosowania poleceń modyfikacyjnych Funkcje panelu Właściwości Rysowanie i skalowanie osi symetrii Wykonanie zarysu wałka Zastosowanie polecenia Odsuń Zastosowanie polecenia Zaokrąglij Zastosowanie polecenia Fazuj Zastosowanie polecenia Wydłuż Zastosowanie polecenia Lustro Tworzenie napisów Budowa panelu Opis tekst jednowierszowy tekst wielowierszowy style tekstowe Wykonywanie i opis tabliczki rysunkowej podstawowej Wymiarowanie zastosowanie podstawowych wymiarów style wymiarowe praktyczny przykład zastosowania wymiarowania Tworzenie warstw Budowa panelu Warstwy Właściwości warstw zarządzanie warstwami zastosowanie warstw do tworzenia rysunków przykład wykorzystywania warstw podczas rysowania Tworzenie bloków opis panelu Blok tworzenie i wstawianie bloków edycja bloków zarządzanie blokami za pomocą Design Center Wykorzystanie atrybutów i bloku do utworzenia tabliczki rysunkowej uproszczonej

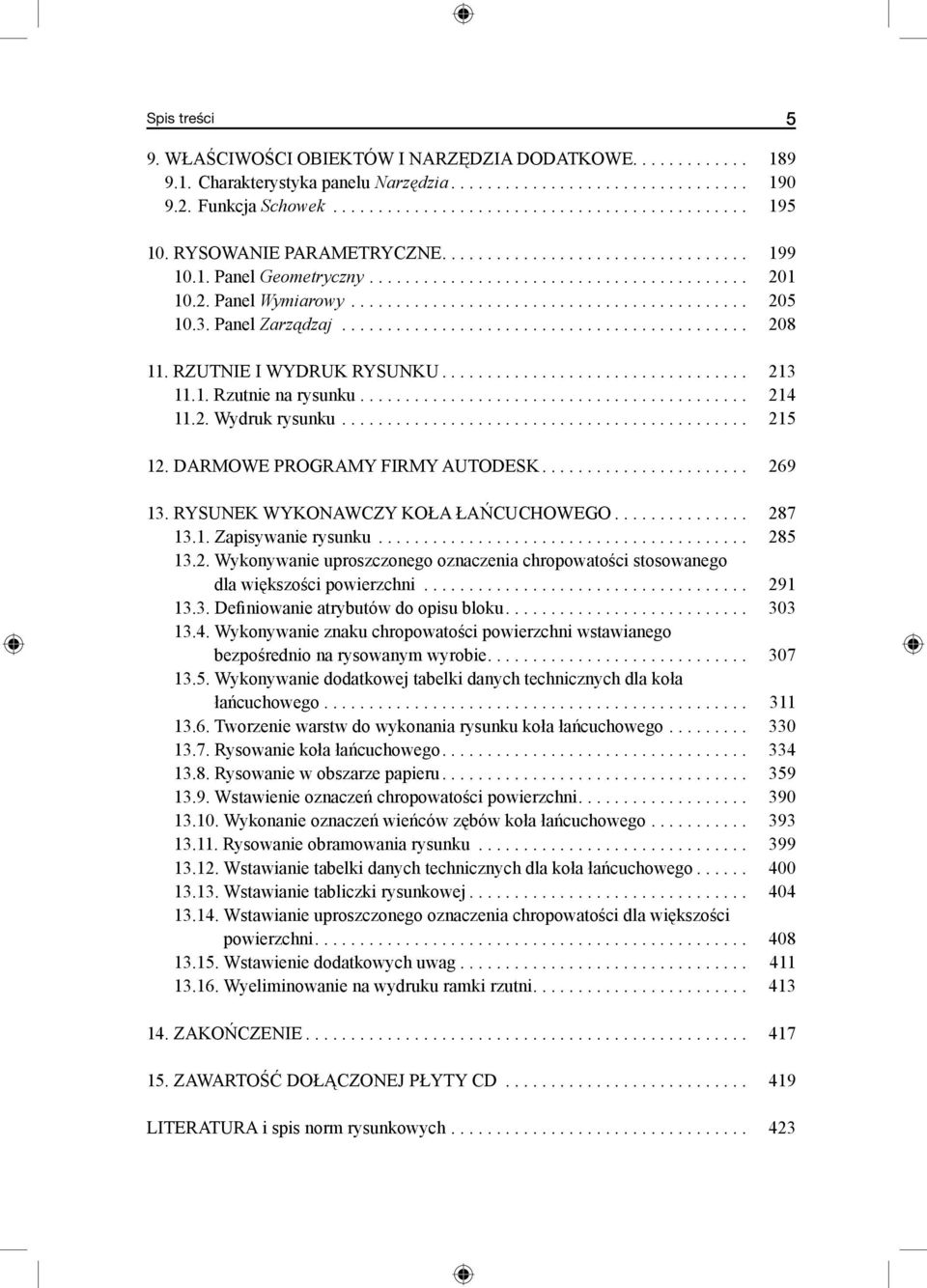

5 Spis treści 5 9. Właściwości obiektów i narzędzia dodatkowe Charakterystyka panelu Narzędzia funkcja Schowek Rysowanie parametryczne Panel Geometryczny Panel Wymiarowy Panel Zarządzaj Rzutnie i wydruk rysunku Rzutnie na rysunku Wydruk rysunku Darmowe programy firmy Autodesk rysunek wykonawczy koła łańcuchowego Zapisywanie rysunku Wykonywanie uproszczonego oznaczenia chropowatości stosowanego dla większości powierzchni Definiowanie atrybutów do opisu bloku Wykonywanie znaku chropowatości powierzchni wstawianego bezpośrednio na rysowanym wyrobie Wykonywanie dodatkowej tabelki danych technicznych dla koła łańcuchowego Tworzenie warstw do wykonania rysunku koła łańcuchowego Rysowanie koła łańcuchowego Rysowanie w obszarze papieru Wstawienie oznaczeń chropowatości powierzchni Wykonanie oznaczeń wieńców zębów koła łańcuchowego Rysowanie obramowania rysunku Wstawianie tabelki danych technicznych dla koła łańcuchowego Wstawianie tabliczki rysunkowej Wstawianie uproszczonego oznaczenia chropowatości dla większości powierzchni Wstawienie dodatkowych uwag Wyeliminowanie na wydruku ramki rzutni Zakończenie Zawartość dołączonej płyty CD Literatura i spis norm rysunkowych

6

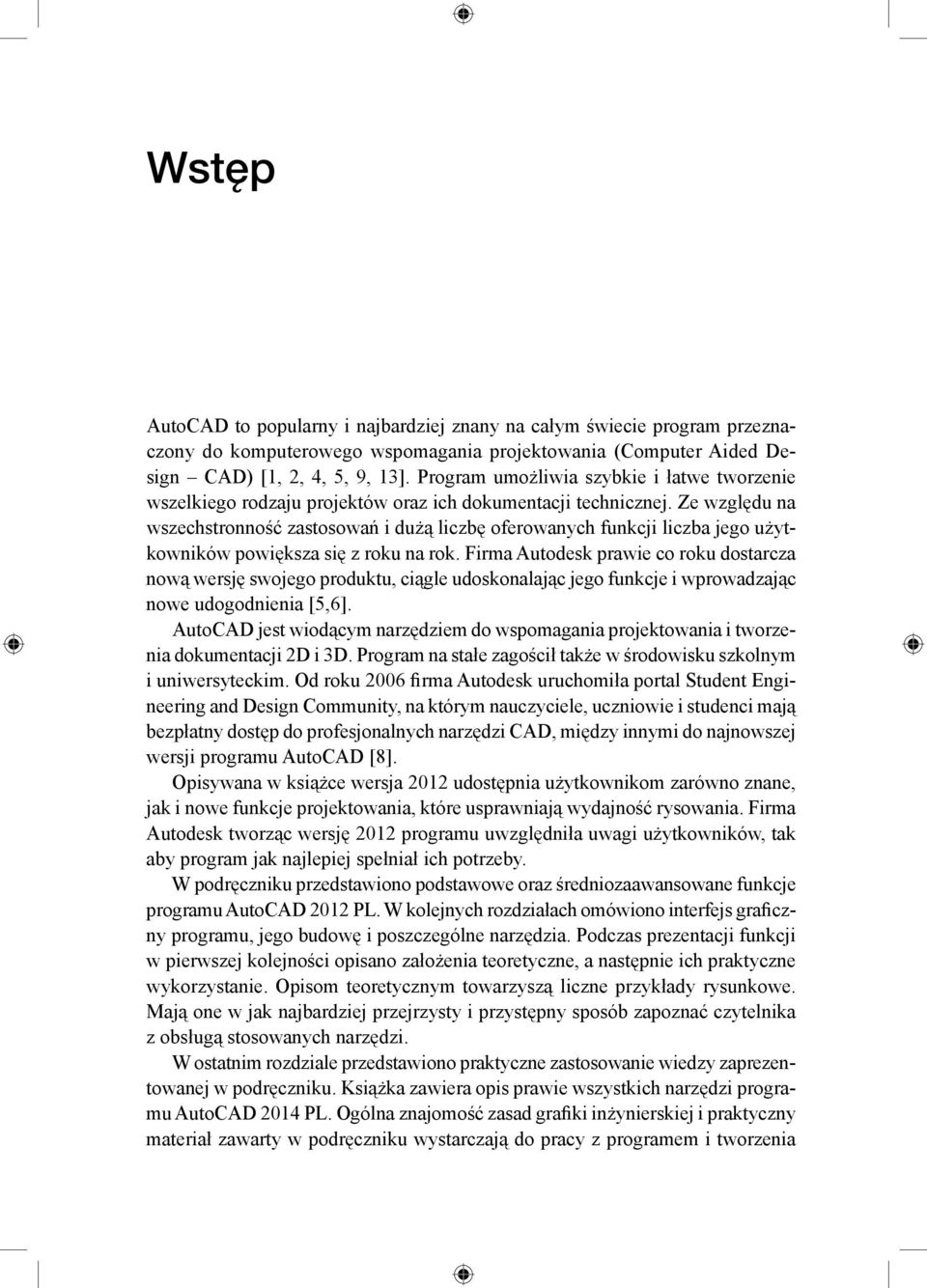

7 Wstęp AutoCAD to popularny i najbardziej znany na całym świecie program przeznaczony do komputerowego wspomagania projektowania (Computer Aided Design CAD) [1, 2, 4, 5, 9, 13]. Program umożliwia szybkie i łatwe tworzenie wszelkiego rodzaju projektów oraz ich dokumentacji technicznej. Ze względu na wszechstronność zastosowań i dużą liczbę oferowanych funkcji liczba jego użytkowników powiększa się z roku na rok. Firma Autodesk prawie co roku dostarcza nową wersję swojego produktu, ciągle udoskonalając jego funkcje i wprowadzając nowe udogodnienia [5,6]. AutoCAD jest wiodącym narzędziem do wspomagania projektowania i tworzenia dokumentacji 2D i 3D. Program na stałe zagościł także w środowisku szkolnym i uniwersyteckim. Od roku 2006 firma Autodesk uruchomiła portal Student Engineering and Design Community, na którym nauczyciele, uczniowie i studenci mają bezpłatny dostęp do profesjonalnych narzędzi CAD, między innymi do najnowszej wersji programu AutoCAD [8]. Opisywana w książce wersja 2012 udostępnia użytkownikom zarówno znane, jak i nowe funkcje projektowania, które usprawniają wydajność rysowania. Firma Autodesk tworząc wersję 2012 programu uwzględniła uwagi użytkowników, tak aby program jak najlepiej spełniał ich potrzeby. W podręczniku przedstawiono podstawowe oraz średniozaawansowane funkcje programu AutoCAD 2012 PL. W kolejnych rozdziałach omówiono interfejs graficzny programu, jego budowę i poszczególne narzędzia. Podczas prezentacji funkcji w pierwszej kolejności opisano założenia teoretyczne, a następnie ich praktyczne wykorzystanie. Opisom teoretycznym towarzyszą liczne przykłady rysunkowe. Mają one w jak najbardziej przejrzysty i przystępny sposób zapoznać czytelnika z obsługą stosowanych narzędzi. W ostatnim rozdziale przedstawiono praktyczne zastosowanie wiedzy zaprezentowanej w podręczniku. Książka zawiera opis prawie wszystkich narzędzi programu AutoCAD 2014 PL. Ogólna znajomość zasad grafiki inżynierskiej i praktyczny materiał zawarty w podręczniku wystarczają do pracy z programem i tworzenia

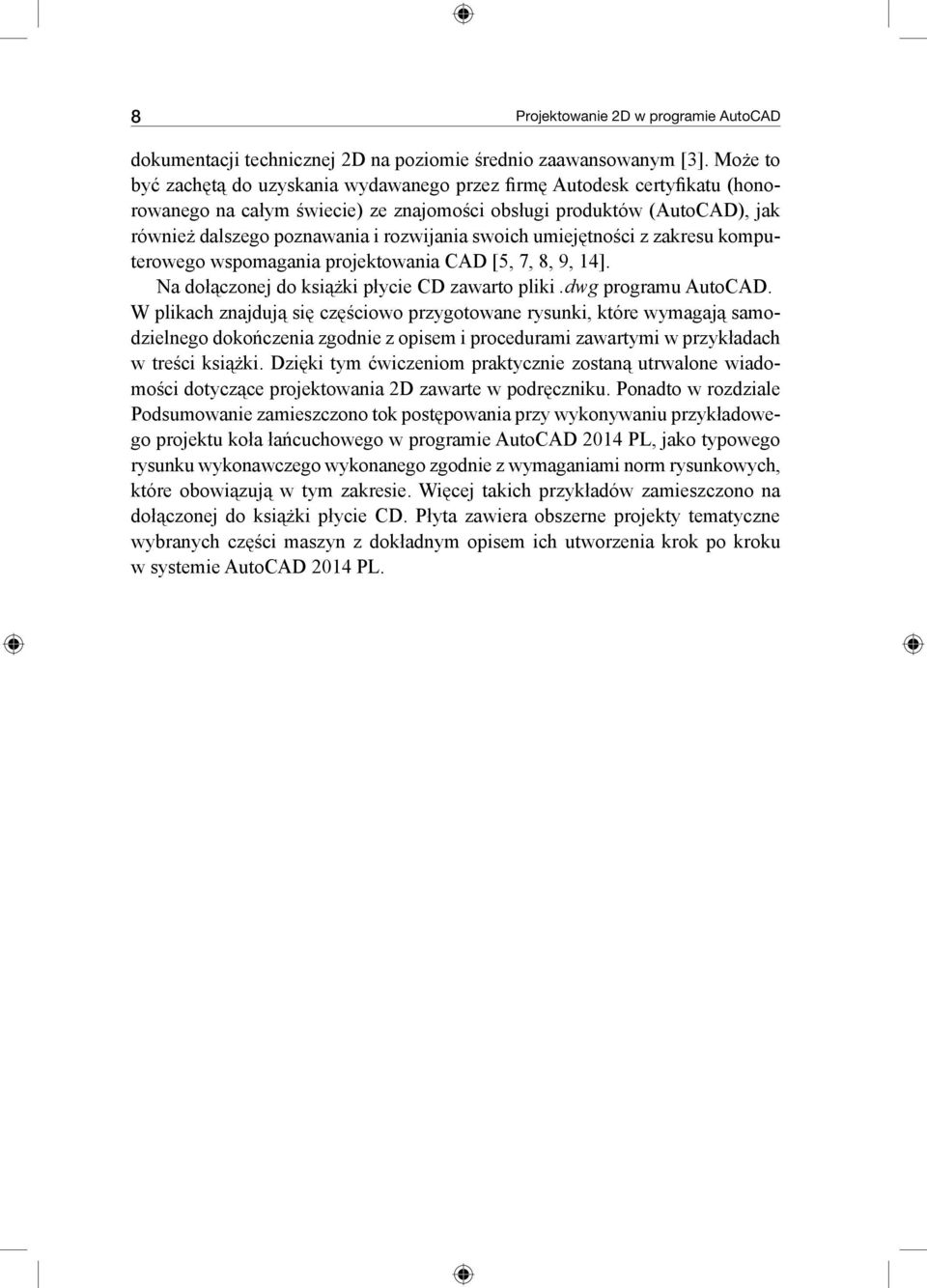

8 8 Projektowanie 2D w programie AutoCAD dokumentacji technicznej 2D na poziomie średnio zaawansowanym [3]. Może to być zachętą do uzyskania wydawanego przez firmę Autodesk certyfikatu (honorowanego na całym świecie) ze znajomości obsługi produktów (AutoCAD), jak również dalszego poznawania i rozwijania swoich umiejętności z zakresu komputerowego wspomagania projektowania CAD [5, 7, 8, 9, 14]. Na dołączonej do książki płycie CD zawarto pliki.dwg programu AutoCAD. W plikach znajdują się częściowo przygotowane rysunki, które wymagają samodzielnego dokończenia zgodnie z opisem i procedurami zawartymi w przykładach w treści książki. Dzięki tym ćwiczeniom praktycznie zostaną utrwalone wiadomości dotyczące projektowania 2D zawarte w podręczniku. Ponadto w rozdziale Podsumowanie zamieszczono tok postępowania przy wykonywaniu przykładowego projektu koła łańcuchowego w programie AutoCAD 2014 PL, jako typowego rysunku wykonawczego wykonanego zgodnie z wymaganiami norm rysunkowych, które obowiązują w tym zakresie. Więcej takich przykładów zamieszczono na dołączonej do książki płycie CD. Płyta zawiera obszerne projekty tematyczne wybranych części maszyn z dokładnym opisem ich utworzenia krok po kroku w systemie AutoCAD 2014 PL.
