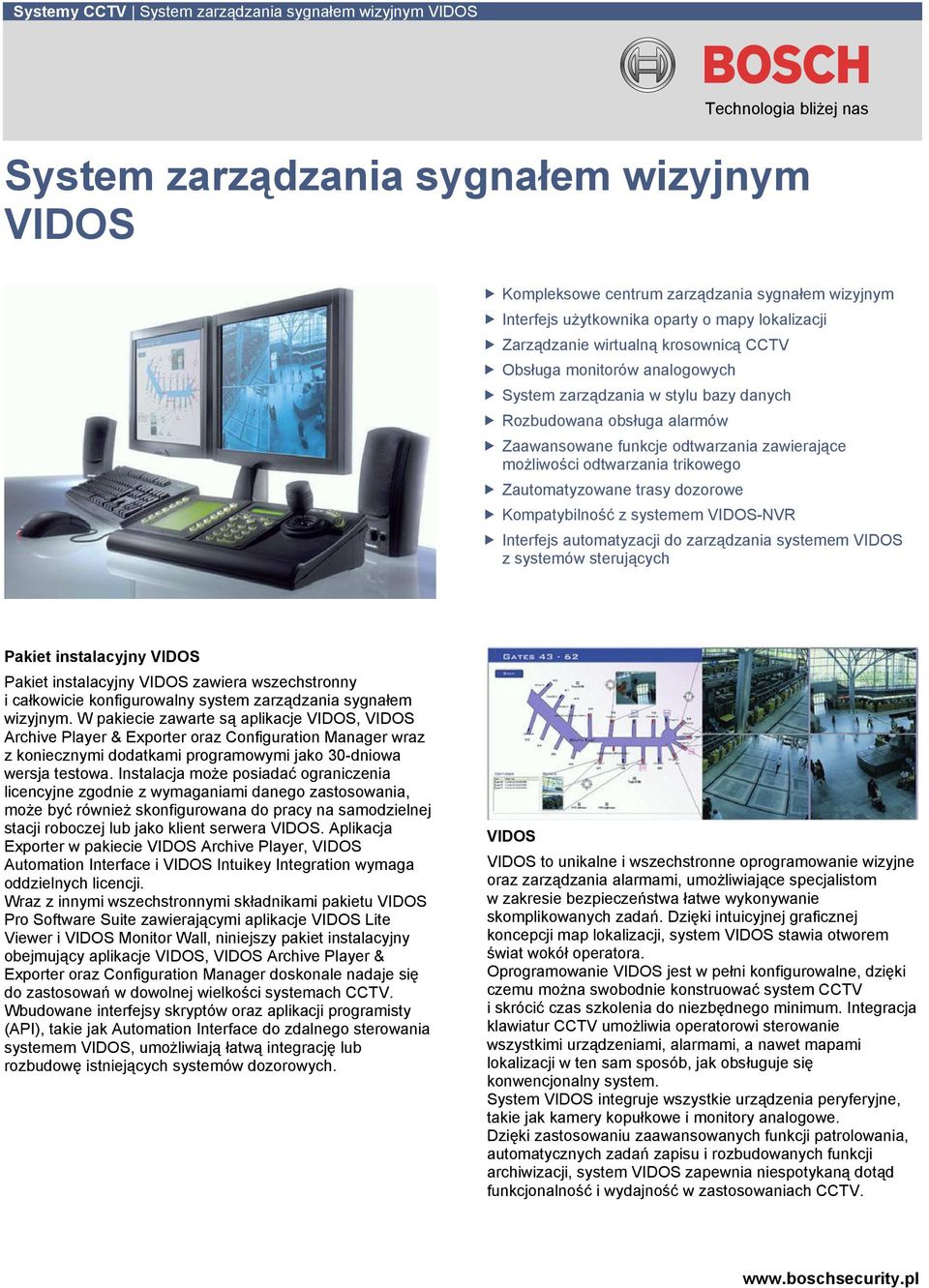

1 Systemy CCTV System zarządzania sygnałem wizyjnym Technologia bliżej nas System zarządzania sygnałem wizyjnym Kompleksowe centrum zarządzania sygnałem wizyjnym Interfejs użytkownika oparty o mapy lokalizacji Zarządzanie wirtualną krosownicą CCTV Obsługa monitorów analogowych System zarządzania w stylu bazy danych Rozbudowana obsługa alarmów Zaawansowane funkcje odtwarzania zawierające możliwości odtwarzania trikowego Zautomatyzowane trasy dozorowe Kompatybilność z systemem -NVR Interfejs automatyzacji do zarządzania systemem z systemów sterujących Pakiet instalacyjny Pakiet instalacyjny zawiera wszechstronny i całkowicie konfigurowalny system zarządzania sygnałem wizyjnym. W pakiecie zawarte są aplikacje, Archive Player & Exporter oraz Configuration Manager wraz z koniecznymi dodatkami programowymi jako 30-dniowa wersja testowa. Instalacja może posiadać ograniczenia licencyjne zgodnie z wymaganiami danego zastosowania, może być również skonfigurowana do pracy na samodzielnej stacji roboczej lub jako klient serwera. Aplikacja Exporter w pakiecie Archive Player, Automation Interface i Intuikey Integration wymaga oddzielnych licencji. Wraz z innymi wszechstronnymi składnikami pakietu Pro Software Suite zawierającymi aplikacje Lite Viewer i Monitor Wall, niniejszy pakiet instalacyjny obejmujący aplikacje, Archive Player & Exporter oraz Configuration Manager doskonale nadaje się do zastosowań w dowolnej wielkości systemach CCTV. Wbudowane interfejsy skryptów oraz aplikacji programisty (API), takie jak Automation Interface do zdalnego sterowania systemem, umożliwiają łatwą integrację lub rozbudowę istniejących systemów dozorowych. to unikalne i wszechstronne oprogramowanie wizyjne oraz zarządzania alarmami, umożliwiające specjalistom w zakresie bezpieczeństwa łatwe wykonywanie skomplikowanych zadań. Dzięki intuicyjnej graficznej koncepcji map lokalizacji, system stawia otworem świat wokół operatora. Oprogramowanie jest w pełni konfigurowalne, dzięki czemu można swobodnie konstruować system CCTV i skrócić czas szkolenia do niezbędnego minimum. Integracja klawiatur CCTV umożliwia operatorowi sterowanie wszystkimi urządzeniami, alarmami, a nawet mapami lokalizacji w ten sam sposób, jak obsługuje się konwencjonalny system. System integruje wszystkie urządzenia peryferyjne, takie jak kamery kopułkowe i monitory analogowe. Dzięki zastosowaniu zaawansowanych funkcji patrolowania, automatycznych zadań zapisu i rozbudowanych funkcji archiwizacji, system zapewnia niespotykaną dotąd funkcjonalność i wydajność w zastosowaniach CCTV.

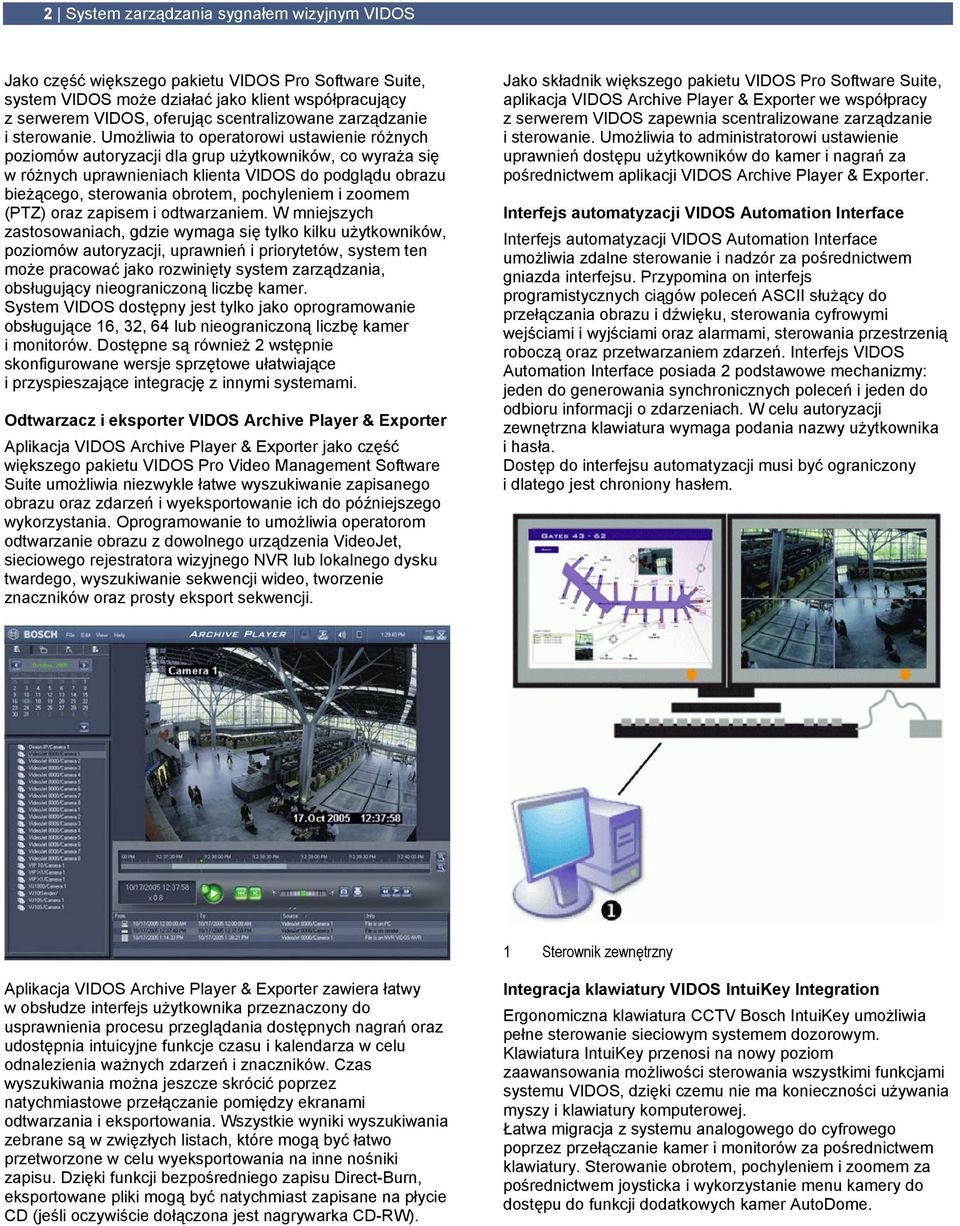

2 2 System zarządzania sygnałem wizyjnym Jako część większego pakietu Pro Software Suite, system może działać jako klient współpracujący z serwerem, oferując scentralizowane zarządzanie i sterowanie. Umożliwia to operatorowi ustawienie różnych poziomów autoryzacji dla grup użytkowników, co wyraża się w różnych uprawnieniach klienta do podglądu obrazu bieżącego, sterowania obrotem, pochyleniem i zoomem (PTZ) oraz zapisem i odtwarzaniem. W mniejszych zastosowaniach, gdzie wymaga się tylko kilku użytkowników, poziomów autoryzacji, uprawnień i priorytetów, system ten może pracować jako rozwinięty system zarządzania, obsługujący nieograniczoną liczbę kamer. System dostępny jest tylko jako oprogramowanie obsługujące 16, 32, 64 lub nieograniczoną liczbę kamer i monitorów. Dostępne są również 2 wstępnie skonfigurowane wersje sprzętowe ułatwiające i przyspieszające integrację z innymi systemami. Odtwarzacz i eksporter Archive Player & Exporter Aplikacja Archive Player & Exporter jako część większego pakietu Pro Video Management Software Suite umożliwia niezwykle łatwe wyszukiwanie zapisanego obrazu oraz zdarzeń i wyeksportowanie ich do późniejszego wykorzystania. Oprogramowanie to umożliwia operatorom odtwarzanie obrazu z dowolnego urządzenia VideoJet, sieciowego rejestratora wizyjnego NVR lub lokalnego dysku twardego, wyszukiwanie sekwencji wideo, tworzenie znaczników oraz prosty eksport sekwencji. Jako składnik większego pakietu Pro Software Suite, aplikacja Archive Player & Exporter we współpracy z serwerem zapewnia scentralizowane zarządzanie i sterowanie. Umożliwia to administratorowi ustawienie uprawnień dostępu użytkowników do kamer i nagrań za pośrednictwem aplikacji Archive Player & Exporter. Interfejs automatyzacji Automation Interface Interfejs automatyzacji Automation Interface umożliwia zdalne sterowanie i nadzór za pośrednictwem gniazda interfejsu. Przypomina on interfejs programistycznych ciągów poleceń ASCII służący do przełączania obrazu i dźwięku, sterowania cyfrowymi wejściami i wyjściami oraz alarmami, sterowania przestrzenią roboczą oraz przetwarzaniem zdarzeń. Interfejs Automation Interface posiada 2 podstawowe mechanizmy: jeden do generowania synchronicznych poleceń i jeden do odbioru informacji o zdarzeniach. W celu autoryzacji zewnętrzna klawiatura wymaga podania nazwy użytkownika i hasła. Dostęp do interfejsu automatyzacji musi być ograniczony i dlatego jest chroniony hasłem. 1 Sterownik zewnętrzny Aplikacja Archive Player & Exporter zawiera łatwy w obsłudze interfejs użytkownika przeznaczony do usprawnienia procesu przeglądania dostępnych nagrań oraz udostępnia intuicyjne funkcje czasu i kalendarza w celu odnalezienia ważnych zdarzeń i znaczników. Czas wyszukiwania można jeszcze skrócić poprzez natychmiastowe przełączanie pomiędzy ekranami odtwarzania i eksportowania. Wszystkie wyniki wyszukiwania zebrane są w zwięzłych listach, które mogą być łatwo przetworzone w celu wyeksportowania na inne nośniki zapisu. Dzięki funkcji bezpośredniego zapisu Direct-Burn, eksportowane pliki mogą być natychmiast zapisane na płycie CD (jeśli oczywiście dołączona jest nagrywarka CD-RW). Integracja klawiatury IntuiKey Integration Ergonomiczna klawiatura CCTV Bosch IntuiKey umożliwia pełne sterowanie sieciowym systemem dozorowym. Klawiatura IntuiKey przenosi na nowy poziom zaawansowania możliwości sterowania wszystkimi funkcjami systemu, dzięki czemu nie ma konieczności używania myszy i klawiatury komputerowej. Łatwa migracja z systemu analogowego do cyfrowego poprzez przełączanie kamer i monitorów za pośrednictwem klawiatury. Sterowanie obrotem, pochyleniem i zoomem za pośrednictwem joysticka i wykorzystanie menu kamery do dostępu do funkcji dodatkowych kamer AutoDome.

3 3 System zarządzania sygnałem wizyjnym Do przywołania położeń zaprogramowanych i potwierdzania alarmów służą przyciski bezpośredniego dostępu. 4 przyciski menu zapewniają szybki dostęp do funkcji autoryzacji użytkownika, zapisu i pojedynczych ujęć, poruszania się w obrębie mapy lokalizacji, menu kamery i sterowania odtwarzaniem. Unikalna funkcja programowanych przycisków ekranowych Bosch IntuiKey udostępnia maks. 6 całkowicie programowalnych przycisków ekranowych na każdą mapę lokalizacji wykorzystywanych do poruszania się po mapie i sterowania urządzeniami. Dane techniczne Minimalne wymagania systemowe Sprzęt komputer PC Procesor Pentium IV, 3,0 GHz lub szybszy Interfejs dysku twardego IDE lub nowszy Pamięć RAM 256 MB System operacyjny Windows XP Home / XP Professional Karta graficzna NVIDIA GeForce 6600 NVIDIA Quadro FX 1400 ATI RADEON X600/X800 lub lepsza Karta sieciowa 100 Mb/s Karta dźwiękowa zalecana Oprogramowanie DirectX 9.0 Wolne miejsce na dysku (inst.) 120 MB (środowisko sieciowe,, Archive Player, Configuration Manager) Funkcje oprogramowania Widok drzewa Widok Skanowanie sieci Mapa lokalizacji konfigurowane przez użytkownika drzewo zasobów w stylu Eksploratora Windows sterowanie połączeniem metodą "przeciągnij i upuść" definiowane przez użytkownika okno obrazu wbudowana funkcja powiększenia cyfrowego jednoczesny podgląd kilku strumieni wizyjnych podgląd w trybie pełnoekranowym ekranowe lub na obrazie okno sterowania obrotem, pochyleniem i zoomem kamery kilka definiowanych przez użytkownika obszarów roboczych przechwytywanie obrazu z okna dodawanie wielu monitorów zewnętrznych przegląd pojedynczych ujęć JPEG ze wszystkich dołączonych urządzeń funkcja automatycznego skanowania całej sieci przegląd pojedynczych ujęć JPEG ze wszystkich urządzeń zdalne przesyłanie danych do urządzeń poprzez sieci LAN / WAN łatwe przerzucanie do schowka kopii wyników skanowania wbudowany edytor map lokalizacji ustawianie grafik tła (bitmapy) symbole definiowane przez użytkownika oraz programowalne funkcje, np. hiperłącza rozmieszczanie całkowicie programowalnych monitorów programowych obsługa zewnętrznych monitorów sprzętowych automatyczne załączanie kamery w przypadku wystąpienia alarmu

4 4 System zarządzania sygnałem wizyjnym Konfiguracja określanie grup użytkowników i uprawnień użytkowników ustawianie właściwości urządzeń ustawianie portów szeregowych w urządzeniu do zdalnego sterowania kamerami programowanie sekwencji kamer (Salvo) Zdarzenia i alarmy tworzenie logicznych czynników wyzwalających alarmy harmonogram zapis rejestru alarmów programowanie różnego rodzaju działań związanych z wyzwalaniem alarmu wbudowany przycisk testowania alarmu plany alarmowe ułatwiające obsługę alarmów Zapis konfiguracja zapisu w nadajnikach; jednoczesny zapis obrazu, dźwięku i danych transparentnych; zapis zgodnie z harmonogramem i zapis alarmowy; funkcja zapisu pierścieniowego ustawiana dla każdej kamery; synchroniczne odtwarzanie obrazu; jednocześnie z wielu kamer zapis pojedynczych ujęć JPEG Sieciowy zapis obrazu NVR (opcja) pełen zakres funkcji zapisu sieciowego i zaawansowane funkcje zapisu przy zastosowaniu modułów -NVR (p. odpowiednia karta katalogowa) Odtwarzacz Archive Player Widok drzewa konfigurowane przez użytkownika drzewo zasobów Odtwarzanie z urządzeń VIP / VideoJet, NVR i lokalnego dysku twardego funkcja wyszukiwania przy użyciu kalendarza i zakresu czasu ustawienie znaczników i funkcja wyszukiwania wbudowana funkcja powiększenia cyfrowego dynamiczna linia czasu tryb odtwarzania trikowego tryb pełnoekranowy pojedyncze ujęcia w formacie JPEG z funkcją bezpośredniego wydruku Eksport (opcja) jednoczesny eksport obrazu i dźwięku z wielu nagrań bezpośredni zapis na płycie CD Konfiguracja poprzez menedżera konfiguracji (Configuration Manager) Informacje do zamówień Model i opis Pakiet demonstracyjny PRODEMO Pro Wersje testowe Pro Trial zawierające drukowaną dokumentację i płytę CD 16CH 16 channels Samodzielna licencja, wersja 16-kanałowa 32CH 32 channels Samodzielna licencja, wersja 32-kanałowa 64CH 64 channels Samodzielna licencja, wersja 64-kanałowa Informacje do zamówień Model i opis UNLIM unlimited channels Samodzielna licencja, wersja z nieograniczoną liczbą kanałów 16CH-5P 16 chan. 5-pack Samodzielna licencja, wersja 16-kanałowa, 5 szt. 32CH-5P 32 chan. 5-pack Samodzielna licencja, wersja 32-kanałowa, 5 szt. 64CH-5P 64 chan. 5-pack Samodzielna licencja, wersja 64-kanałowa, 5 szt. UNLIM-5P unlimited 5-pack Samodzielna licencja, wersja z nieograniczoną liczbą kanałów, 5 szt. 16CH-10P 16 chan. 10-pack Samodzielna licencja, wersja 16-kanałowa, 10 szt. 32CH-10P 32 chan. 10-pack Samodzielna licencja, wersja 32-kanałowa, 10 szt. 64CH-10P 64 chan. 10-pack Samodzielna licencja, wersja 64-kanałowa, 10 szt. UNLIM-10P unlimited 10-pack Samodzielna licencja, wersja z nieograniczoną liczbą kanałów, 10 szt. CL Client License Licencja klienta na komputer PC bez kamer CL-5P Client 5-pack Licencja klienta na komputer PC bez kamer, 5 szt. CL-10P Client 10-pack Licencja klienta na komputer PC bez kamer, 10 szt. CL-20P Client 20-pack Licencja klienta na komputer PC bez kamer, 20 szt. CL-50P Client 50-pack Licencja klienta na komputer PC bez kamer, 50 szt. APEXPT AP Export Tool Licencja odtwarzacza Archive Player na Narzędzie eksportu na komputer PC APEXPT-5P AP Export 5-pack Licencja odtwarzacza Archive Player na Narzędzie eksportu na komputer PC, 5 szt. APEXPT-10P AP Export 10-pack Licencja odtwarzacza Archive Player na Narzędzie eksportu na komputer PC, 10 szt. KBD Keyboard License Licencja IntuiKey na klawiaturę KBD-5P KBD License 5-pack Licencja IntuiKey na klawiaturę, 5 szt. KBD-10P KBD License 10-pack Licencja IntuiKey na klawiaturę, 10 szt. AUTO Automation IF Licencja na interfejs automatyzacji na komputer PC AUTO-5P Autom. IF 5-pack Licencja na interfejs automatyzacji na komputer PC, 5 szt. AUTO-10P Autom. IF 10-pack Licencja na interfejs automatyzacji na komputer PC, 10 szt.

5 5 System zarządzania sygnałem wizyjnym Robert Bosch Sp. z o.o. Dział Security Systems ul. Poleczki 3, Warszawa Tel.: (+48 22) / 01 Fax: (+48 22) / 06 securitysystems@pl.bosch.com Przedstawiciel handlowy: Ze względu na stały postęp dane techniczne mogą ulec zmianie bez stosownego ostrzeżenia Aktualizacja
