Jednostka zadaniowa: Z10 Sękówka, Siara

Transkrypt

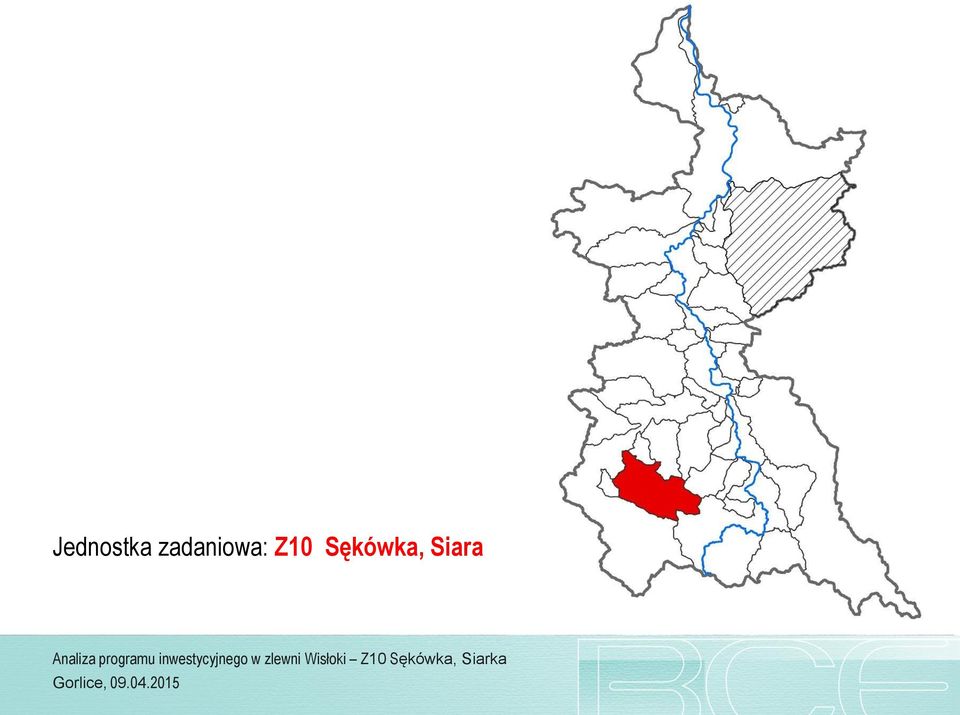

1 Jednostka zadaniowa: Z10 Sękówka, Siara

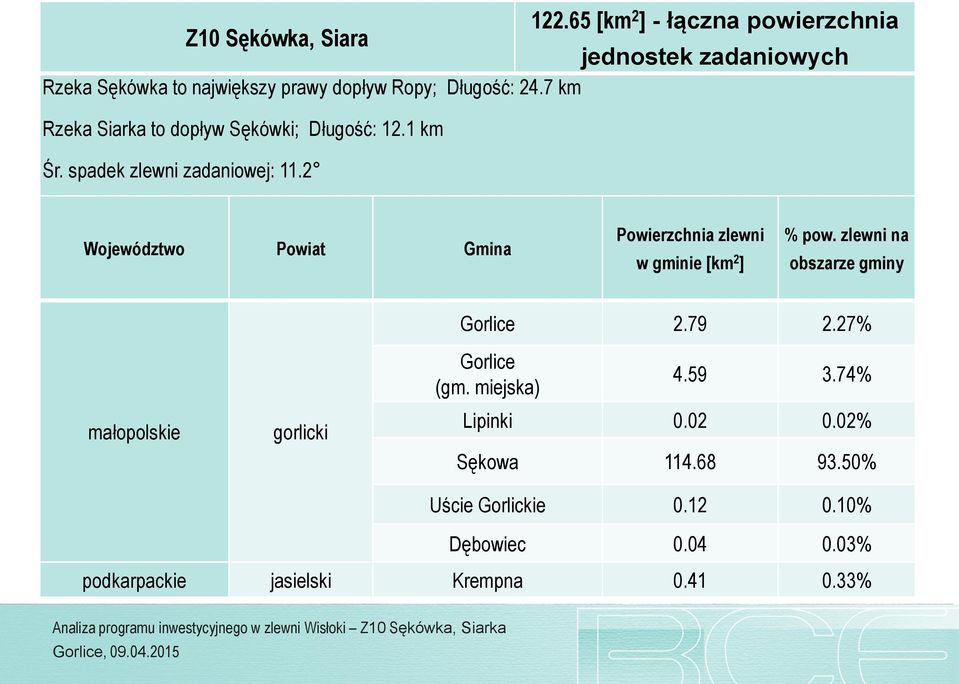

2 [km 2 ] - łączna powierzchnia Z10 Sękówka, Siara jednostek zadaniowych Rzeka Sękówka to największy prawy dopływ Ropy; Długość: 24.7 km Rzeka Siarka to dopływ Sękówki; Długość: 12.1 km Śr. spadek zlewni zadaniowej: 11.2 Województwo Powiat Gmina Powierzchnia zlewni w gminie [km 2 ] % pow. zlewni na obszarze gminy małopolskie gorlicki Gorlice % Gorlice (gm. miejska) % Lipinki % Sękowa % Uście Gorlickie % Dębowiec % podkarpackie jasielski Krempna %

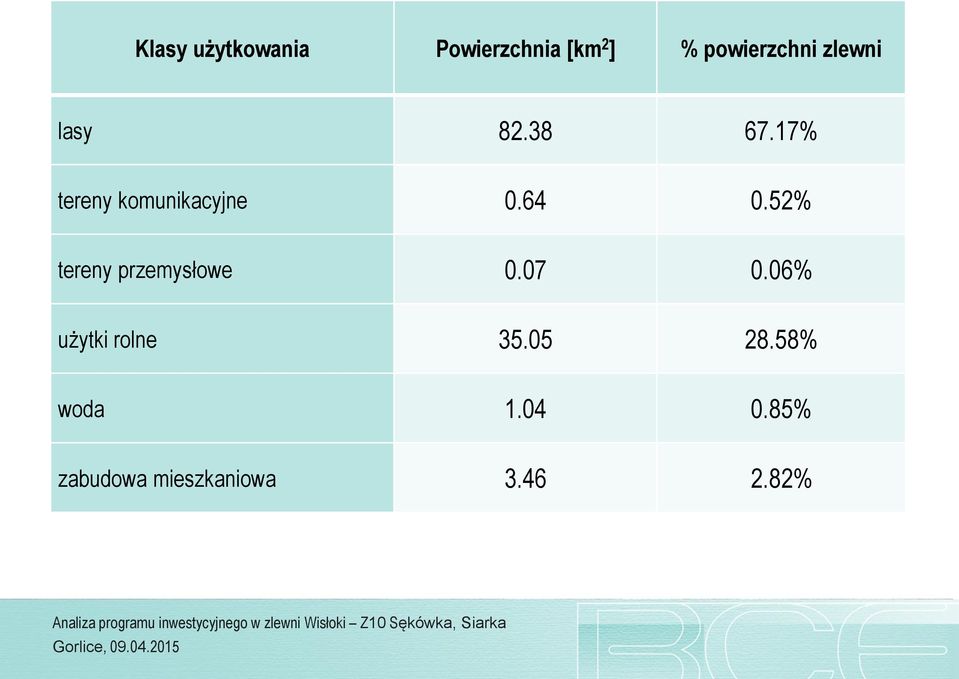

3 Klasy użytkowania Powierzchnia [km 2 ] % powierzchni zlewni lasy % tereny komunikacyjne % tereny przemysłowe % użytki rolne % woda % zabudowa mieszkaniowa %

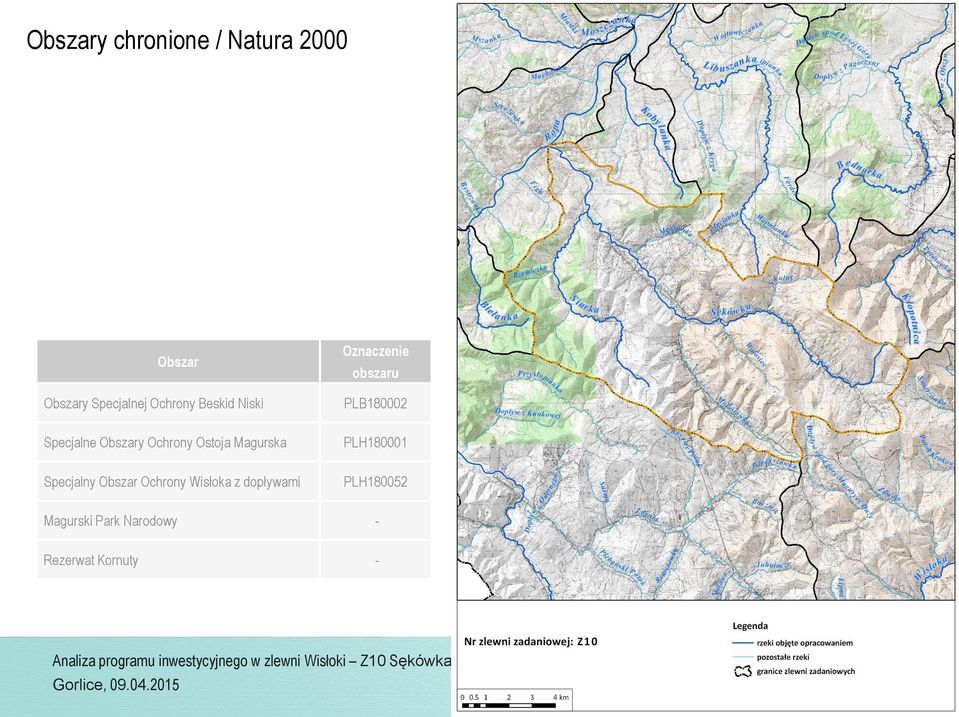

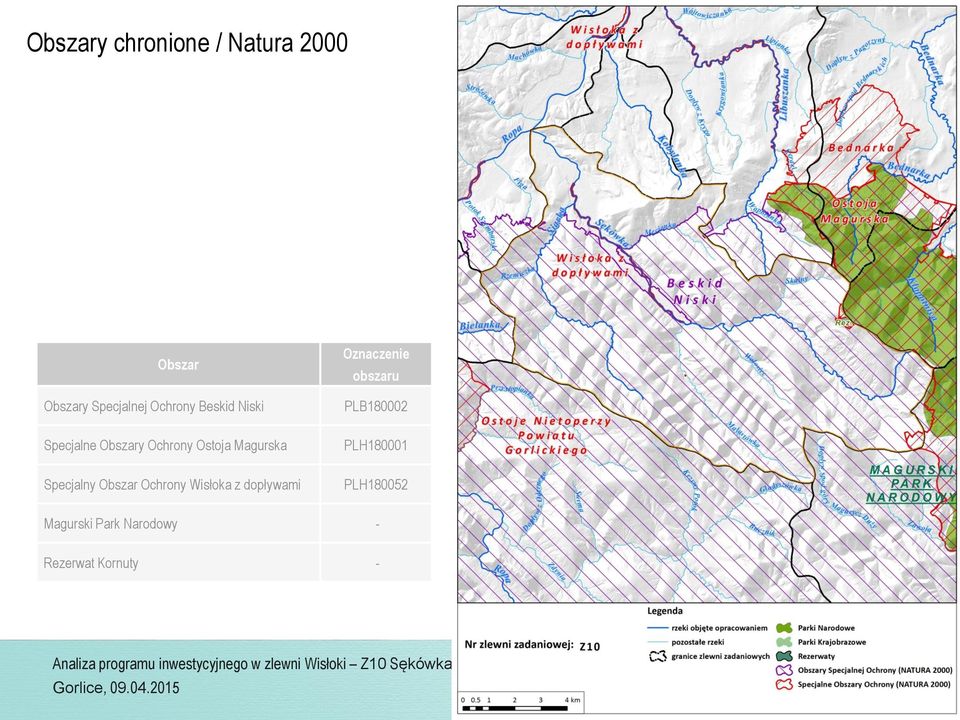

4 Obszary chronione / Natura 2000 Obszar Obszary Specjalnej Ochrony Beskid Niski Specjalne Obszary Ochrony Ostoja Magurska Specjalny Obszar Ochrony Wisłoka z dopływami Oznaczenie obszaru PLB PLH PLH Magurski Park Narodowy - Rezerwat Kornuty -

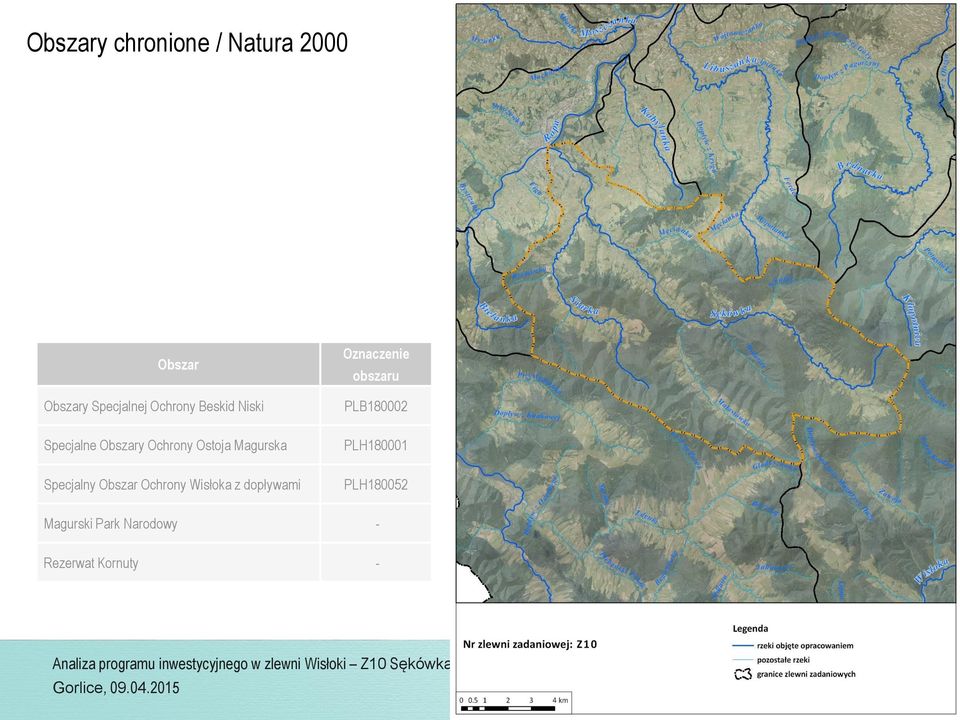

5 Obszary chronione / Natura 2000 Obszar Obszary Specjalnej Ochrony Beskid Niski Specjalne Obszary Ochrony Ostoja Magurska Specjalny Obszar Ochrony Wisłoka z dopływami Oznaczenie obszaru PLB PLH PLH Magurski Park Narodowy - Rezerwat Kornuty -

6 Obszary chronione / Natura 2000 Obszar Obszary Specjalnej Ochrony Beskid Niski Specjalne Obszary Ochrony Ostoja Magurska Specjalny Obszar Ochrony Wisłoka z dopływami Oznaczenie obszaru PLB PLH PLH Magurski Park Narodowy - Rezerwat Kornuty -

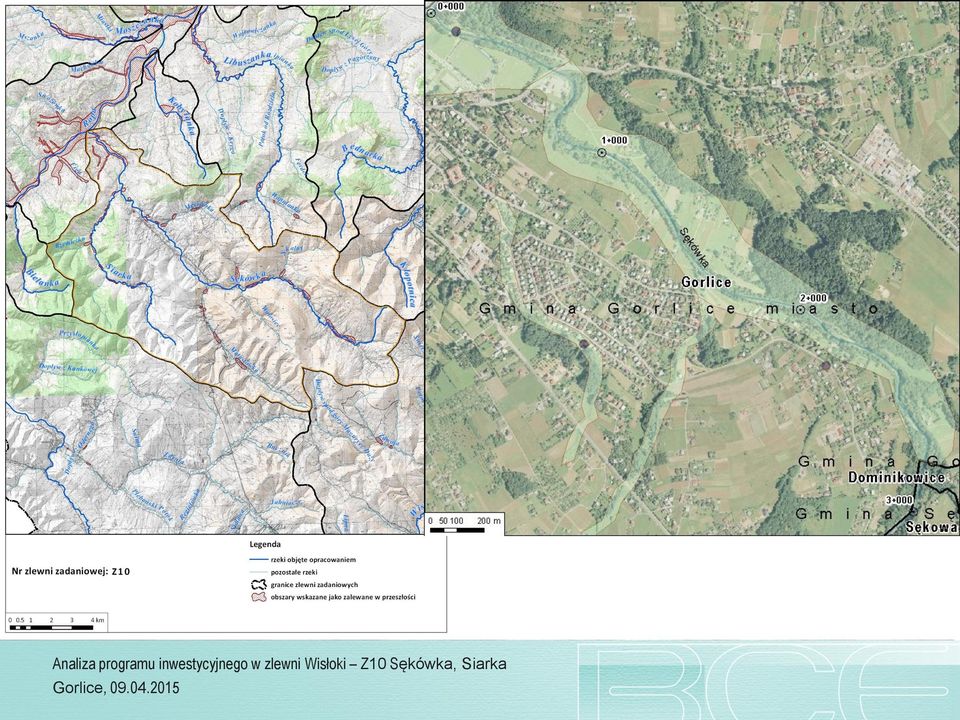

7 1. Historyczne zagrożenie powodziowe Jednostka zadaniowa: Z10 Sękówka, Siara

8

9

10

11

12

13

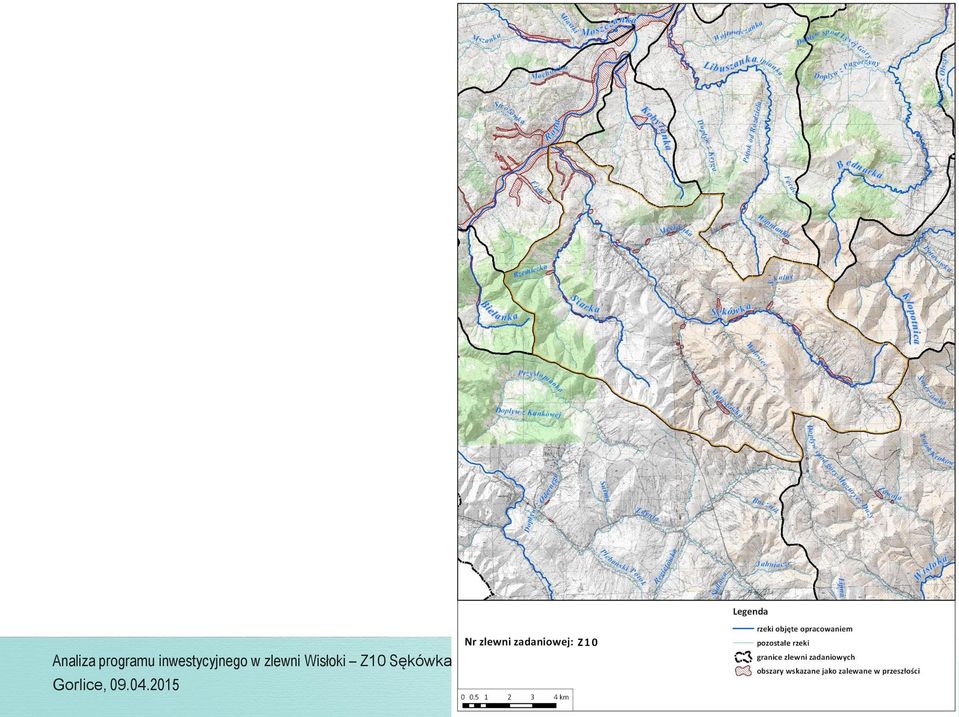

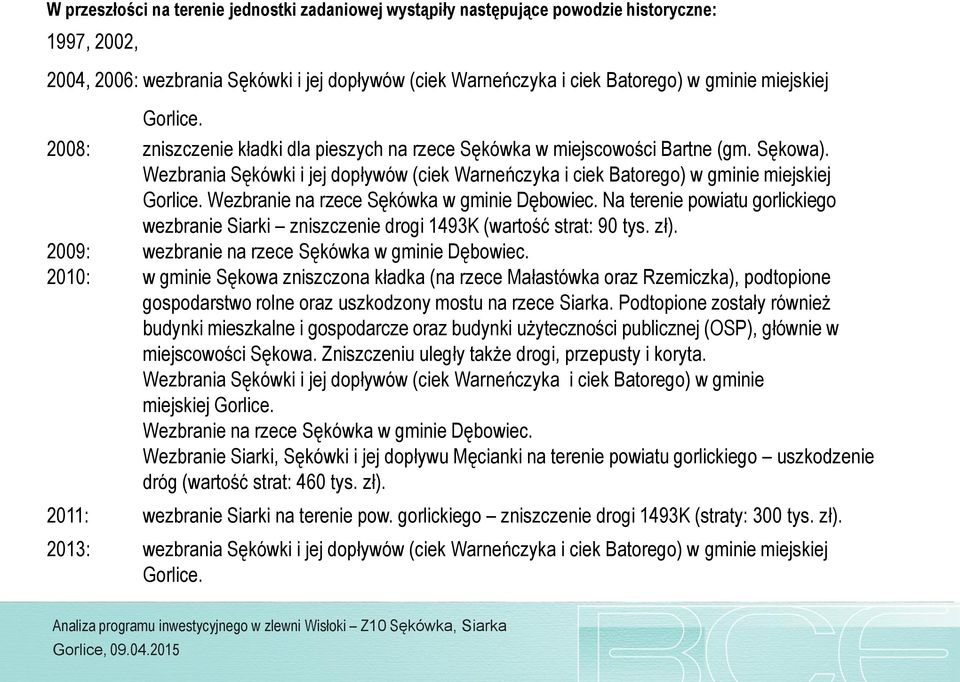

14 W przeszłości na terenie jednostki zadaniowej wystąpiły następujące powodzie historyczne: 1997, 2002, 2004, 2006: wezbrania Sękówki i jej dopływów (ciek Warneńczyka i ciek Batorego) w gminie miejskiej Gorlice. 2008: zniszczenie kładki dla pieszych na rzece Sękówka w miejscowości Bartne (gm. Sękowa). Wezbrania Sękówki i jej dopływów (ciek Warneńczyka i ciek Batorego) w gminie miejskiej Gorlice. Wezbranie na rzece Sękówka w gminie Dębowiec. Na terenie powiatu gorlickiego wezbranie Siarki zniszczenie drogi 1493K (wartość strat: 90 tys. zł). 2009: wezbranie na rzece Sękówka w gminie Dębowiec. 2010: w gminie Sękowa zniszczona kładka (na rzece Małastówka oraz Rzemiczka), podtopione gospodarstwo rolne oraz uszkodzony mostu na rzece Siarka. Podtopione zostały również budynki mieszkalne i gospodarcze oraz budynki użyteczności publicznej (OSP), głównie w miejscowości Sękowa. Zniszczeniu uległy także drogi, przepusty i koryta. Wezbrania Sękówki i jej dopływów (ciek Warneńczyka i ciek Batorego) w gminie miejskiej Gorlice. Wezbranie na rzece Sękówka w gminie Dębowiec. Wezbranie Siarki, Sękówki i jej dopływu Męcianki na terenie powiatu gorlickiego uszkodzenie dróg (wartość strat: 460 tys. zł). 2011: wezbranie Siarki na terenie pow. gorlickiego zniszczenie drogi 1493K (straty: 300 tys. zł). 2013: wezbrania Sękówki i jej dopływów (ciek Warneńczyka i ciek Batorego) w gminie miejskiej Gorlice.

15 Z informacji przekazanych przez jednostki samorządowe wynika, że: na terenie zlewni rzeki Siarki i Sękówki dość często występowało zagrożenie powodziowe, wezbrania historyczne powodowały spore straty w infrastrukturze komunikacyjnej, w obiektach użyteczności publicznej, a także w zabudowie mieszkaniowej, stosunkowo duże obszary bywały zalewane na terenie miasta Gorlice oraz w Sękowej, należy wzmocnić obecny system ochrony przeciwpowodziowej (np. przez budowę zbiorników retencyjnych, likwidację progu wodnego w Gorlicach) trzeba zwrócić uwagę na słabe punkty obecnego systemu takie jak przepusty i mosty (gmina Sękowa).

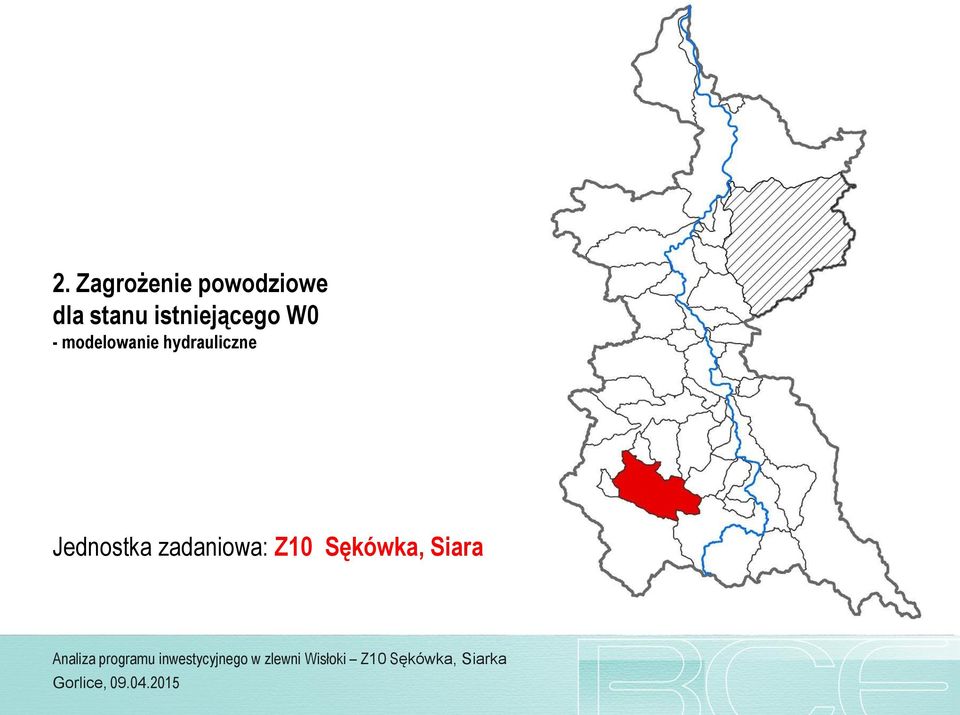

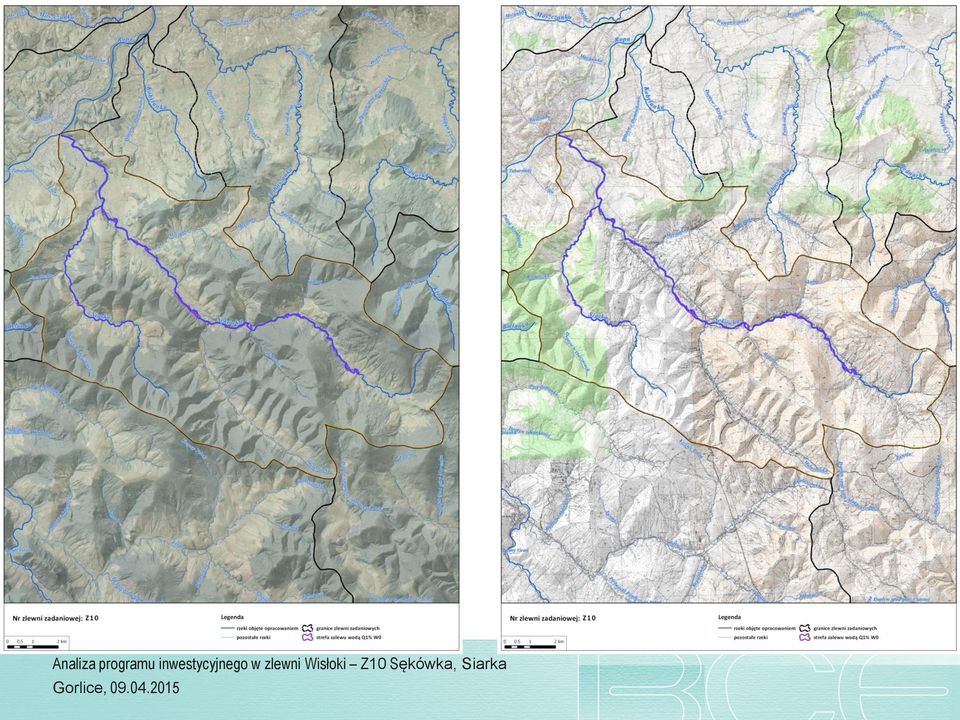

16 2. Zagrożenie powodziowe dla stanu istniejącego W0 - modelowanie hydrauliczne Jednostka zadaniowa: Z10 Sękówka, Siara

17

18

19

20

21 WARIANT W0 Q1% Q0,2% Powierzchnia strefy zalewowej [km 2 ] Powierzchnia lasów w strefie zalewowej [km 2 ] Powierzchnia terenów komunikacyjnych w strefie zalewowej [km 2 ] Powierzchnia terenów zabudowy mieszkaniowej w strefie zalewowej [km 2 ] Powierzchnia użytków rolnych w strefie zalewowej [km 2 ] Powierzchnia terenów przemysłowych w strefie zalewowej [km 2 ] Powierzchnia terenów rekreacyjnowypoczynkowych w strefie - - zalewowej [km 2 ] Powierzchnia wody w strefie zalewowej [km 2 ] Powierzchnia pozostałych obszarów w strefie zalewowej [km 2 ] - -

22 Liczba zagrożonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Liczba zagrożonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagrożonych budynków gospodarczych w strefie [szt.] <= 0,5 m Liczba zagrożonych budynków gospodarczych w strefie [szt.] > 0,5 m Liczba zagrożonych budynków przemysłowych w strefie [szt.] <= 0,5 m Liczba zagrożonych budynków przemysłowych w strefie [szt.] > 0,5 m Liczba zagrożonych budynków użyteczności publicznej w strefie [szt.] <= 0,5 m Liczba zagrożonych budynków użyteczności publicznej w strefie [szt.] > 0,5 m Powierzchnia cmentarzy w strefie zalewowej [km 2 ] Długość dróg w strefie zalewowej [km] Długość linii kolejowych w strefie zalewowej [km] WARIANT W0 Q1% Q0,2%

23 Liczba zagrożonych mieszkańców w strefie zalewowej ogółem [szt.] Liczba zagrożonych mieszkańców w strefie zalewowej [szt.] <= 0,5 m Liczba zagrożonych mieszkańców w strefie zalewowej [szt.] > 0,5 m WARIANT W0 Q1% Q0,2%

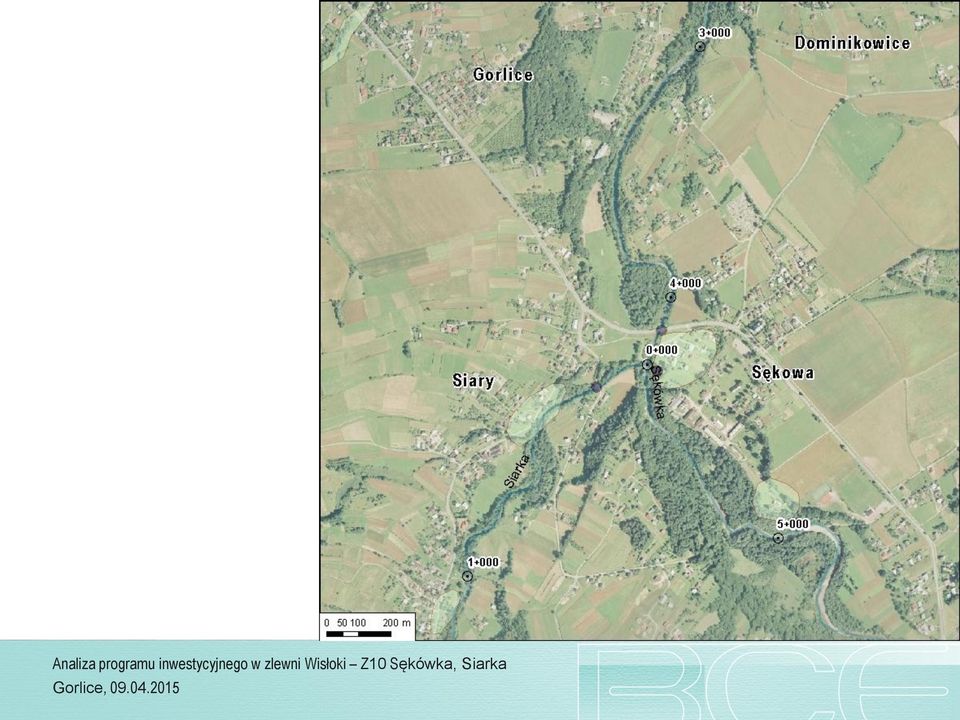

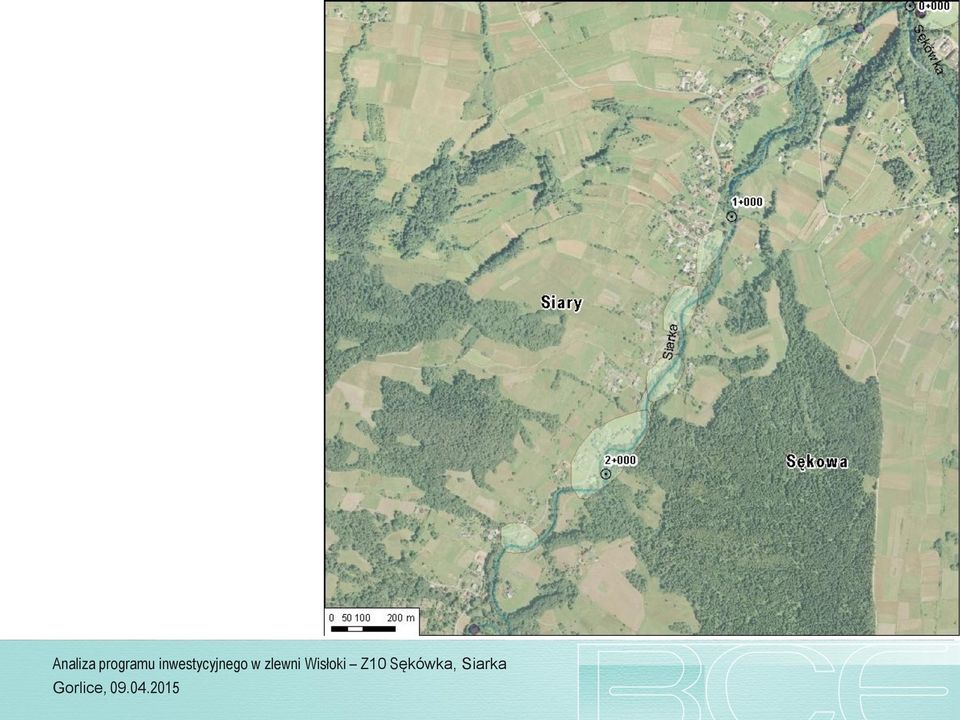

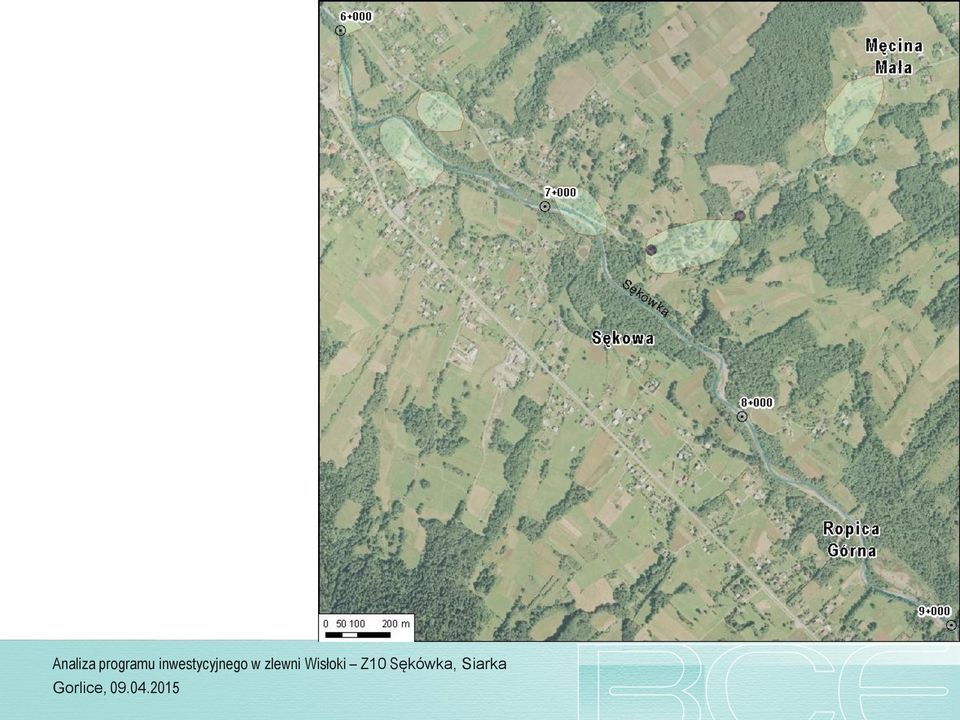

24 OBSZAR ZAGROŻONY POWODZIĄ P=1% OPIS ZAGROŻENIA Gorlice (km ): zagrożone 6 budynków mieszkalnych, 4 budynki gospodarcze, fragment drogi gminnej, obszary wykorzystywane rolniczo.

25 3. Analizy wariantowe Jednostka zadaniowa: Z10 Sękówka, Siara

26 Warianty Opis W0 stan istniejący ochrony przeciwpowodziowej WI stan obejmujący wszystkie zadania figurujące w wymienionych wcześniej programach i koncepcjach brak - WIIA WIIB WIIC stan obejmujący autorski pakiet zadań zaproponowanych przez Wykonawcę analizy, bazujący na ocenie istniejącego stanu ochrony przeciwpowodziowej i stanowiący jednocześnie uszczegółowienie lub modyfikację działań zaproponowanych w opracowanych do tej pory programach i koncepcjach. brak brak WL przeniesienia

27 Wariant WL NAZWA ZLEWNI Budynki mieszkalne Budynki gospodarcze Budynki przemysłowe Budynki użyteczności publicznej Liczba budynków do wysiedlenia Liczba budynków, które należy tylko zabezpieczyć Koszt wysiedlenia Koszt zabezpieczenia Koszt całkowity =1,2* (4* ,00 + 4*50.000,00 + 0* ,00) = ,00 zł =0,05*(5* ,00 + 9*50.000,00 + 0* ,00)= ,00 zł ,00 zł koszt bud. mieszkalnego ,00 zł koszt bud. gospodarczego ,00 zł

28 Wariant WIIA Palisada/obwałowanie wzdłuż drogi gminnej lub podniesienie rzędnej drogi od km do km (900 m) koszt bud. wału zł

29 Wariant WII - zestawienie z W0 W0_q1 W2a_q1 Powierzchnia strefy zalewowej [km2] Powierzchnia lasów w strefie zalewowej [km2] Powierzchnia terenów komunikacyjnych w strefie zalewowej [km2] Powierzchnia terenów zabudowy mieszkaniowej w strefie zalewowej [km2] Powierzchnia użytków rolnych w strefie zalewowej [km2] Powierzchnia terenów przemysłowych w strefie zalewowej [km2] - - Powierzchnia terenów rekreacyjno-wypoczynkowych w strefie zalewowej - - Powierzchnia wody w strefie zalewowej [km2] Powierzchnia pozostałych obszarów w strefie zalewowej [km2] - - Liczba zagrożonych budynków mieszkalnych w strefie [szt.] <= 0,5 m 5 1 Liczba zagrożonych budynków mieszkalnych w strefie [szt.] > 0,5 m 4 2 Liczba zagrożonych budynków gospodarczych w strefie [szt.] <= 0,5 m 9 6 Liczba zagrożonych budynków gospodarczych w strefie [szt.] > 0,5 m 4 3 Liczba zagrożonych budynków przemysłowych w strefie [szt.] <= 0,5 m - - Liczba zagrożonych budynków przemysłowych w strefie [szt.] > 0,5 m - - Liczba zagrożonych budynków użyteczności publicznej w strefie [szt.] - - Liczba zagrożonych budynków użyteczności publicznej w strefie [szt.] > 0,5 m - - Powierzchnia cmentarzy w strefie zalewowej [km2] - - Długość dróg w strefie zalewowej [km] Długość linii kolejowych w strefie zalewowej [km] - - Liczba zagrożonych mieszkańców w strefie zalewowej ogółem [szt.] Liczba zagrożonych mieszkańców w strefie zalewowej [szt.] <= 0,5 m 17 3 Liczba zagrożonych mieszkańców w strefie zalewowej [szt.] > 0,5 m 15 7
