Radiotelefon PMR MicroCom 446

Transkrypt

1 Radiotelefon PMR MicroCom 446

2 DEKLARACJA ZGODNO CI Deklaracja Zgodno ci Producenta (t umaczenie) Deklarujemy, e produkt jak ni ej: Radiotelefon: INTEK MicroCom 446 Spe nia Dyrektywy Komunikacyjne: 73/23/EEC, 89/336EEC i 99/5/EC oraz spe nia zasadnicze wymagania norm: EN , EN V.1.2.1, EN Rodzaj produktu: radiotelefon PMR Jednostka notyfikowana wykonuj ca powy sze badania: Bay Area Compliance Laboratory Corporation 230 Commercial Street Sunnyvale, CA 94085, USA Numer Identyfikacyjny Laboratorium: 1313 Producent: INTEK S.R.L.via G.Marconi SEGRATE Milano ITALY, tel: fax: intek.com@intek-com.it Osoba kontaktowa : Armando Zanni tel: intek@intek-com.it Deklaracj podpisano w Segrate przez : Generalny Dyrektor: dr. Vittorio Zanetti Zastosowanie urz dzenia MicroCom 446 PMR Austria, Belgia, Czechy, Dania, Finlandia, Francja, Niemcy, Grecja, Islandia, Irlandia, W ochy, Luksemburg, Holandia, Polska, Portugalia, Hiszpania, Szwecja, Szwajcaria, Wielka Brytania, Turcja.

3 Opis przycisków i elementów radiotelefonu. 1. LED wska nik nadawania. 8. Przycisk do góry. 2. Mikrofon. 9. Przycisk w dó. 3. Wtyk do mikrofon-s uchawki. 10. Wy /W. 4. Przycisk przywo ania CALL. 11. G o nik. 5. Przycisk do Skanowania kana ów/ 12. Styki do adowarki. uruchomienie Monitora. 13. Antena. 6. Przycisk MENU (wyboru/ustawienia funkcji) / Blokada klawiatury. 7. Przycisk nadawania. Opis Wy wietlacza LCD 14. Numer kana u nr Symbol wprowadzonej blokady klawiatury. 16. Wy wietlenie numeru kodu CTCSS. 17. Wy wietlanie stanu na adowania baterii. 18. Symbol za czonego VOX a nadawanie g osem. 19. Symbol funkcji SCAN przes uchiwania kana ów. 20. Dual-Watch system ods uchu 2 kana ów równocze nie. 21. Symbol za czonego tonu klawiatury.

4 Instalacja baterii. 1. Lekko nacisn zaczep (praw r k ) 2. Ruchem lizgowym poci gn klapk w 5 mm dó (kciukiem lewej r ki) i zdj. W o y bateri litow biegunowo ci jak pokazano na rysunku j/w. Radio adowa zgodnie z zasadami adowania telefonów komórkowych tzn. nie trzyma w adowarce wy czonego radia je li w pe ni na adowane. W a ciwe okresy adowania i u ywania radiotelefonów gwarantuj d ugie funkcjonowanie baterii. Pryz pe nym roz adowaniu mo na adowa godzin. Baterie Li-ION s z regu y odporne na d ugotrwa e prze adowania i roz adowania. W czenie radia. Trzyma przycisk nr 10 oko o 3 sek. do pojawienia tonu beep poka e si symbol baterii numeru kana u i numeru kodu CTCSS. Radiotelefon jest gotowy do pracy. Nadawanie i odbiór. W radiotelefonach tego typu rozmowa polega na tym, e gdy jedno radio nadaje reszta tylko s ucha i na odwrót. W radiotelefonach musz by ustawione te same kana y i tony CTCSS. Nale y nacisn przycisk 7 i mówi do mikrofonu 2 z odleg o ci 5-8 cm. Zako czenie nadawania sygnalizowane jest krótkim tonem beep.

5 Ustawienie g o no ci ods uchu. Dokonuje si tego za pomoc przycisków 8 i 9 od warto ci 0 do 8. Radiotelefony osi gaj aczno w terenie otwartym na dystansie do 3 km. W terenie zabudowanym te osi gi mog by znacznie skrócone w zale no ci od g sto ci zabudowy. Nadawanie z odleg o ci 1,5 mo e spowodowa wzbudzenie si radiotelefonów co nie jest korzystne dla urz dze. Pos ugiwanie si funkcj MENU. Poprzez kolejne przyciskanie MENU wchodzi si kolejno w nast puj ce funkcje: MENU >> nr kana u >> nr CTCSS >> nr tonu CALL >> nr czu o ci VOX >> opó nienie wy czenia VOX >> ustawienie DW (ods uch 2 kana ów) >> MENU Wybór kana u. Nacisn MENU, gdy miga nr kana u na wy wietlaczu w pozycji 14 ustawi kursorami 8 i 9 inny numer kana u. Potwierdzi przyciskiem 7 PTT! Do ustawienia mamy nast puj ce kana y i cz stotliwo ci. Ustawienie kodów CTCSS. Kody selektywnego wywo ania CTCSS stosuje si celem uprywatnienia rozmowy czyli wywo ania i rozmowy z osob z tym samym kodem na okre lonym kanale. Z kolei osoba oczekuj ca na rozmow w wypadku pojawienia si na kanale innej osoby z innym kodem CTCSS nie odbiera informacji. Aczkolwiek zawsze ods uch informacji zakodowanych jest mo liwy przez skasowanie kodu CTCSS lub uruchomienie Monitora. Rozmowy przebiegaj selektywnie co usprawnia porozumiewanie si. Nacisn MENU 2 x (miga pole 16 na LCD) kursorami 8/9 wprowadzamy nr kodów od warto ci Skanowanie kana ów (szybkie ods uchiwanie kana ów). Wystarczy nacisn przycisk nr 5 radio przes uchuje kana y i pojawia si znaczek 19. Ponowne przyci ni cie nr 5 powoduje zatrzymanie skanowania. Monitor ods uch najs abszych sygna ów na kanale/ pods uch kana u. Naci ni cie 5-ki i przytrzymanie 2 sekundy powoduje w czenie Monitora, ods uch jest mo liwy do momentu przyciskania 5-ki. Ustawienie melodyjek przywo ania CALL. Nacisn MENU 3x (pojawi si znaczek nr 21 kursorami 8/9 ustawi melodi przywo ania 0-10, ka dorazowa zmiana melodii powoduje odegranie kolejnej ustawionej. Zatwierdzi naciskaj c klawiszem nr 7.

6 U ywanie z mikrofono-s uchawek z VOX-em/ Ustawienie VOX a Przyciskiem MENU nacisn 4 x do momentu pojawienia si symbolu 18 miga na LCD pole 14 gdy jest: 0- wy czona funkcja 1- w czony VOX czu o wysoka 2- czu o rednia 3- czu o niska Pi te naci ni cie MENU powoduje ustawienie czasu opó nienia nadawania po zanikni ciu g osu miga na LCD pole 16. Ustawienie opó nienia wy czenia VOX-a polega na naciskaniu kursory UP / DOWN (nr 8/9) wtedy reguluje si opó nienie od 1-5 sekund. Ustawienia zatwierdzi PTT klawisz nr 7. Aby pracowa ze s uchawkami: - wy czy radio OFF!!! przycisk nr 10 - w o y mikrofono-s uchawk - za czy radio ON!!! przycisk nr 10 Wtedy mo na u ywa systemu VOX ze s uchawkami za czonymi do zestawu. U ywanie mikrofono-s uchawki bez VOX-a. Nale y funkcje VOX ustawi na 0 nr 14 na LCD i zaakceptowa PTT i wy czy radio OFF.S uchawk w o y przed w czeniem radia za czy ON i u ywa przycisku PTT na radiu. Blokada klawiatury. Nacisn klawisz nr 6 MENU oko o 1,5 sekundy i pojawi si znaczek na LCD nr 15. Aby wy czy blokad nale y zrobi to samo. Po za o eniu blokadu mo na nadal u ywa PTT klawisz nr 7 oraz CALL nr 4. Ustawienie DW ods uch na dwóch kana ach. Uwaga! po pierwsze ustawi kana pierwszy do ods uchu przed wej ciem w DW. Nacisn MENU 6 x do pojawienia si na LCD znaczka nr 20 (DW) i miga na LCD pole nr 14 nast pnie kursorami nr 8/9 ustawi drugi kana do ods uchu 1-8. Zatwierdzi PTT klawisz nr 7. Uwaga! wprowadzenie kana u 0 nie uruchamia funkcji DW. Wy czenie tej funkcji polega na wprowadzeniu kana u 0.

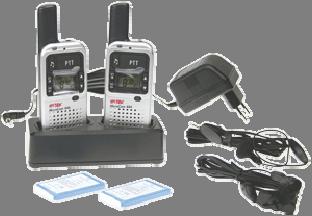

7 Specyfikacja techniczna. 8 kana ów PMR 38 kodów selektywnych CTCSS zakres cz stotliwo ci UHF MHz akumulator Li-ION 720 mah 3,7 V odst p mi dzykana owy 12,5 khz moc nadawnia 500 mw e.r.p Wymiary wysoko z anten 120 mm x szeroko 42 mm x grubo 18 mm Waga : 65 gr z bateri Uwaga radiotelefonów mo na u ywa w temperaturze -20 do + 60 stopni C. Uwaga radiotelefony podlegaj recyklingowi nie wolno ich wyrzuca od mieci. Podlegaj zwrotowi celem recyklingu w specjalnie przeznaczonych do tego instytucjach / firmach. Opakowanie zawiera : - dwa radiotelefony - podwójn adowark z zasilaczem 220V - dwie baterie litowe - dwie mikrofono-s uchawki
