1 Instrukcja konfiguracji rejestratorów temperatury Lascar EL-WiFi

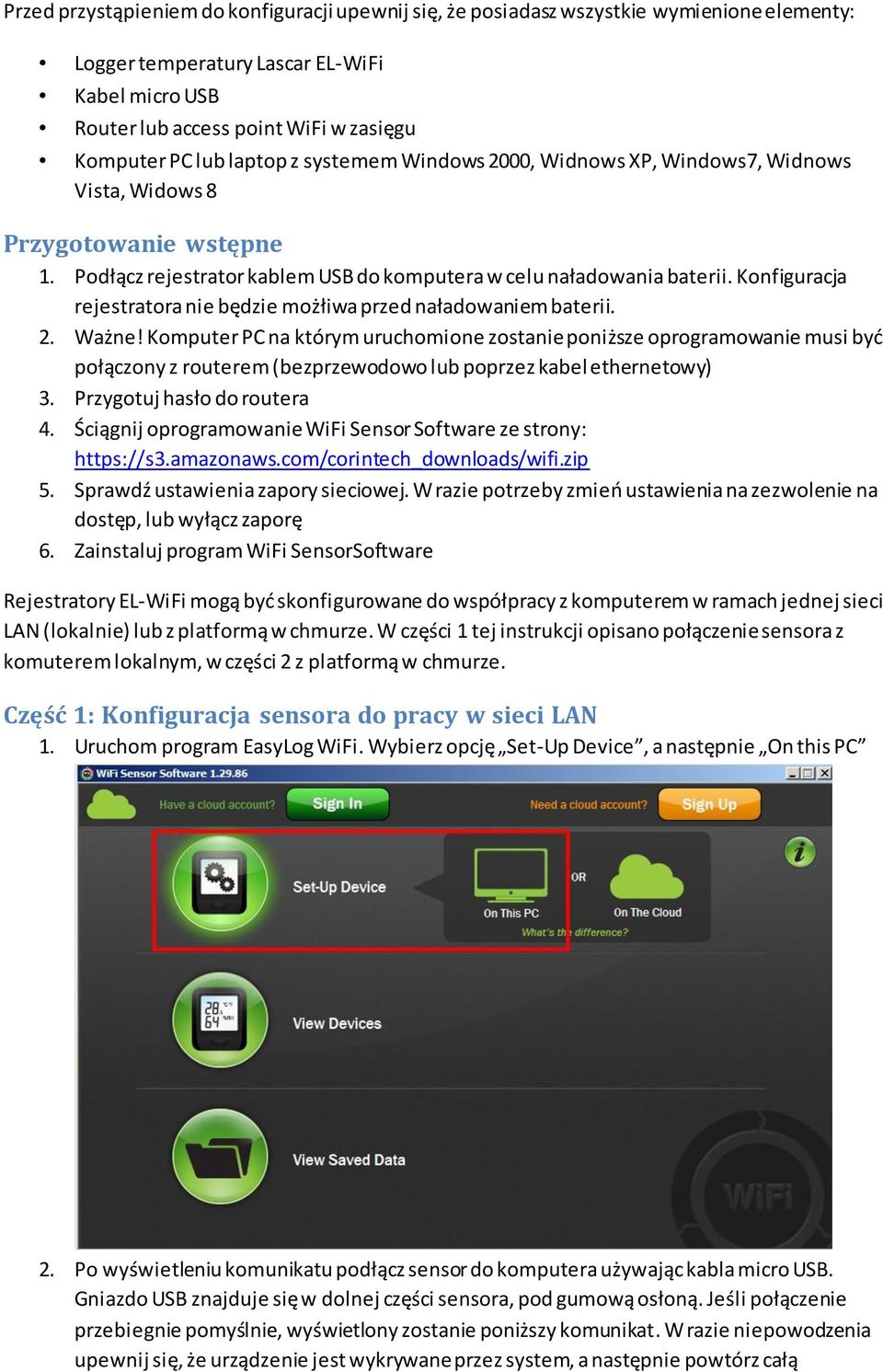

2 Przed przystąpieniem do konfiguracji upewnij się, że posiadasz wszystkie wymienione elementy: Logger temperatury Lascar EL-WiFi Kabel micro USB Router lub access point WiFi w zasięgu Komputer PC lub laptop z systemem Windows 2000, Widnows XP, Windows7, Widnows Vista, Widows 8 Przygotowanie wstępne 1. Podłącz rejestrator kablem USB do komputera w celu naładowania baterii. Konfiguracja rejestratora nie będzie możłiwa przed naładowaniem baterii. 2. Ważne! Komputer PC na którym uruchomione zostanie poniższe oprogramowanie musi byd połączony z routerem (bezprzewodowo lub poprzez kabel ethernetowy) 3. Przygotuj hasło do routera 4. Ściągnij oprogramowanie WiFi Sensor Software ze strony: 5. Sprawdź ustawienia zapory sieciowej. W razie potrzeby zmieo ustawienia na zezwolenie na dostęp, lub wyłącz zaporę 6. Zainstaluj program WiFi SensorSoftware Rejestratory EL-WiFi mogą byd skonfigurowane do współpracy z komputerem w ramach jednej sieci LAN (lokalnie) lub z platformą w chmurze. W części 1 tej instrukcji opisano połączenie sensora z komuterem lokalnym, w części 2 z platformą w chmurze. Część 1: Konfiguracja sensora do pracy w sieci LAN 1. Uruchom program EasyLog WiFi. Wybierz opcję Set-Up Device, a następnie On this PC 2. Po wyświetleniu komunikatu podłącz sensor do komputera używając kabla micro USB. Gniazdo USB znajduje się w dolnej części sensora, pod gumową osłoną. Jeśli połączenie przebiegnie pomyślnie, wyświetlony zostanie poniższy komunikat. W razie niepowodzenia upewnij się, że urządzenie jest wykrywane przez system, a następnie powtórz całą

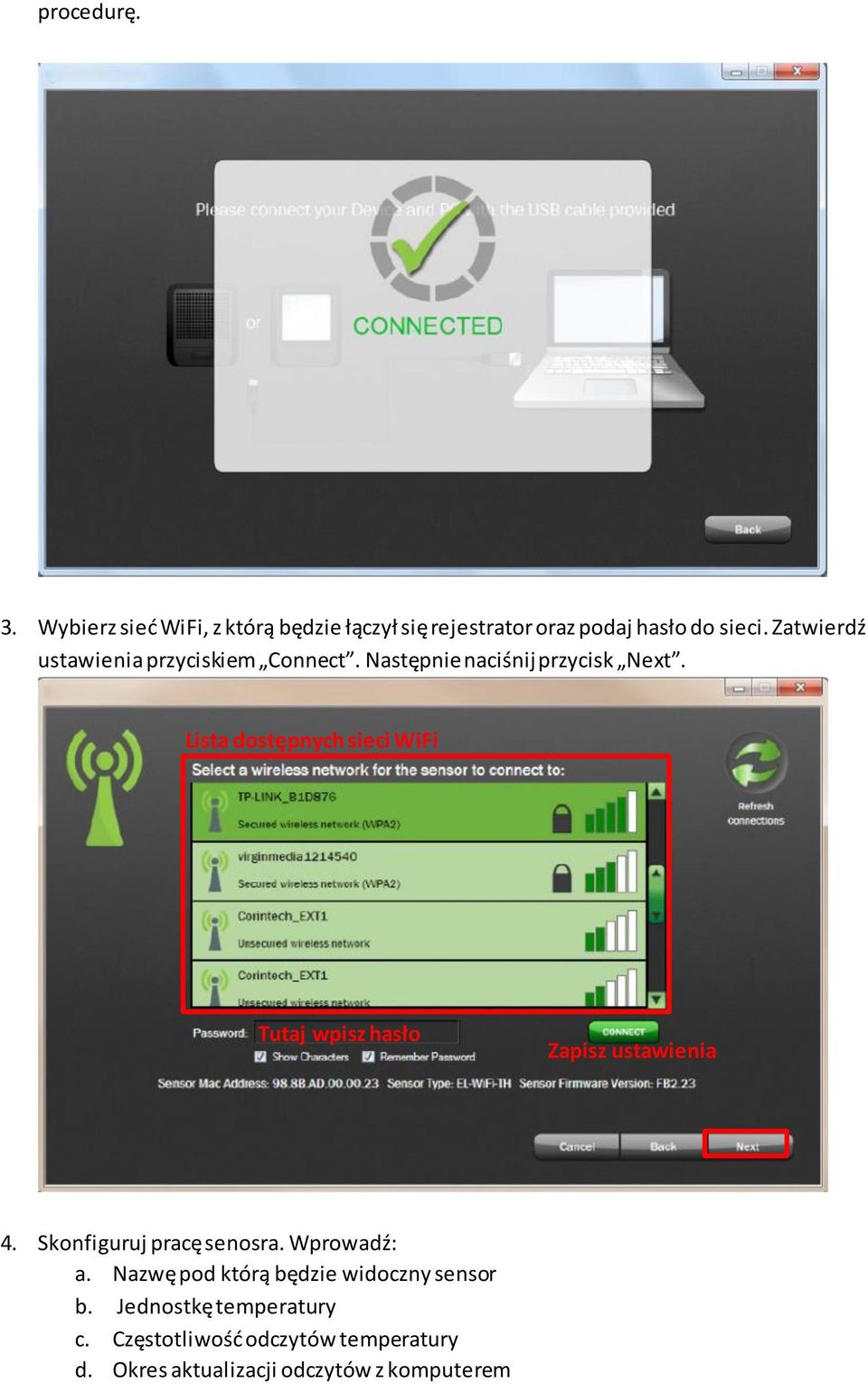

3 procedurę. 3. Wybierz sied WiFi, z którą będzie łączył się rejestrator oraz podaj hasło do sieci. Zatwierdź ustawienia przyciskiem Connect. Następnie naciśnij przycisk Next. Lista dostępnych sieci WiFi Tutaj wpisz hasło Zapisz ustawienia 4. Skonfiguruj pracę senosra. Wprowadź: a. Nazwę pod którą będzie widoczny sensor b. Jednostkę temperatury c. Częstotliwośd odczytów temperatury d. Okres aktualizacji odczytów z komputerem

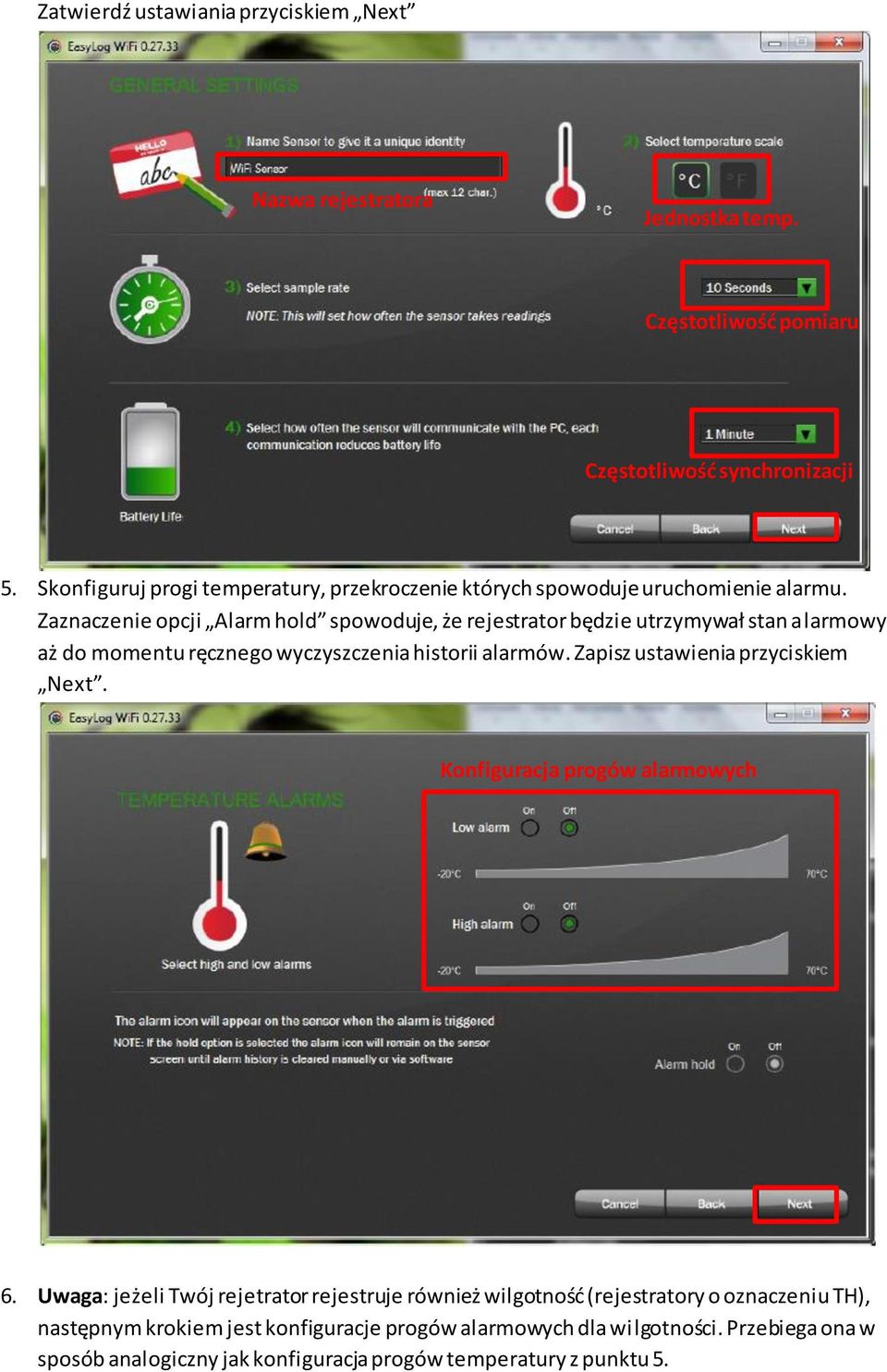

4 Zatwierdź ustawiania przyciskiem Next Nazwa rejestratora Jednostka temp. Częstotliwośd pomiaru Częstotliwośd synchronizacji 5. Skonfiguruj progi temperatury, przekroczenie których spowoduje uruchomienie alarmu. Zaznaczenie opcji Alarm hold spowoduje, że rejestrator będzie utrzymywał stan alarmowy aż do momentu ręcznego wyczyszczenia historii alarmów. Zapisz ustawienia przyciskiem Next. Konfiguracja progów alarmowych 6. Uwaga: jeżeli Twój rejetrator rejestruje również wilgotnośd (rejestratory o oznaczeniu TH), następnym krokiem jest konfiguracje progów alarmowych dla wilgotności. Przebiega ona w sposób analogiczny jak konfiguracja progów temperatury z punktu 5.

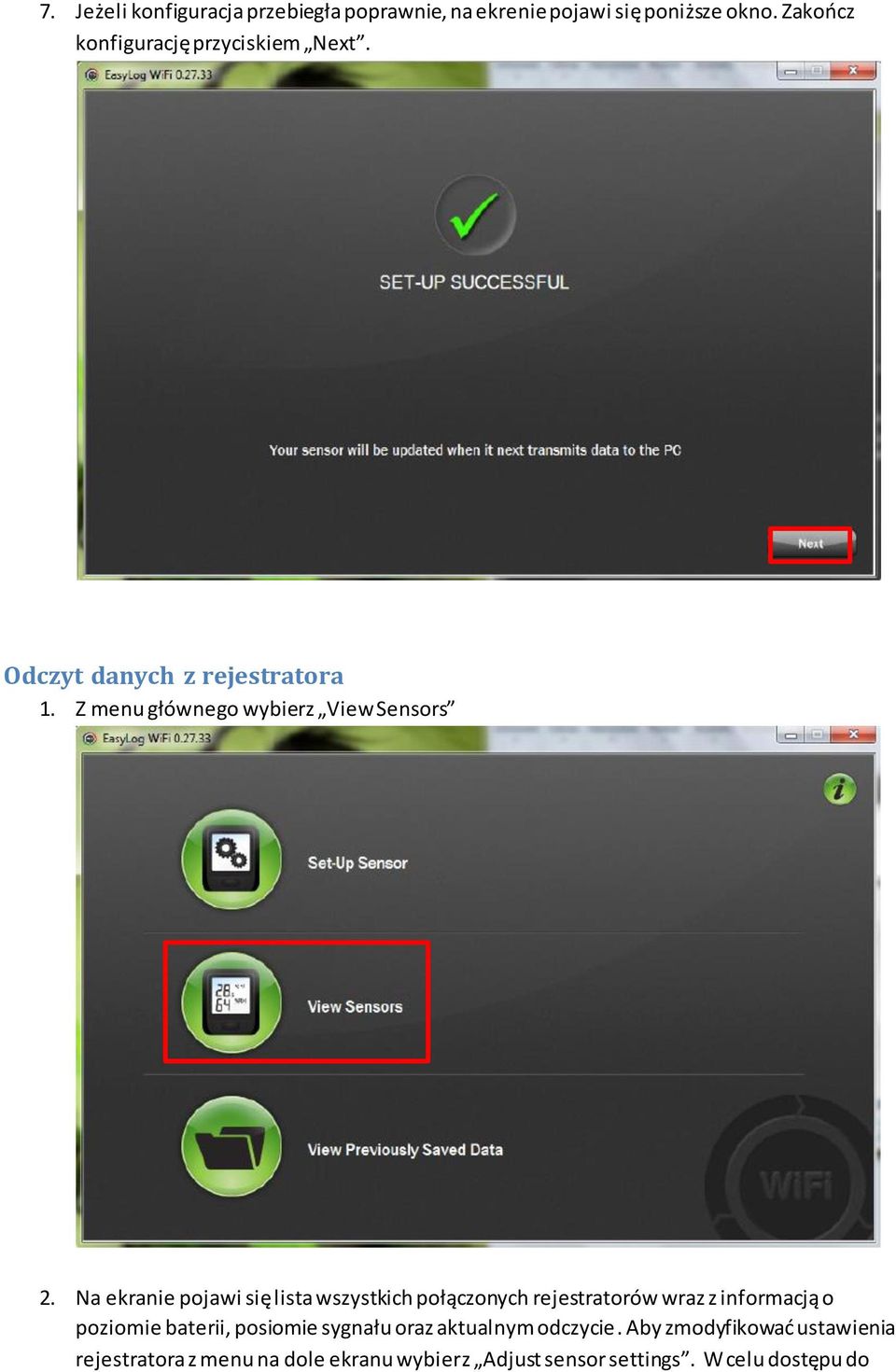

5 7. Jeżeli konfiguracja przebiegła poprawnie, na ekrenie pojawi się poniższe okno. Zakoocz konfigurację przyciskiem Next. Odczyt danych z rejestratora 1. Z menu głównego wybierz View Sensors 2. Na ekranie pojawi się lista wszystkich połączonych rejestratorów wraz z informacją o poziomie baterii, posiomie sygnału oraz aktualnym odczycie. Aby zmodyfikowad ustawienia rejestratora z menu na dole ekranu wybierz Adjust sensor settings. W celu dostępu do

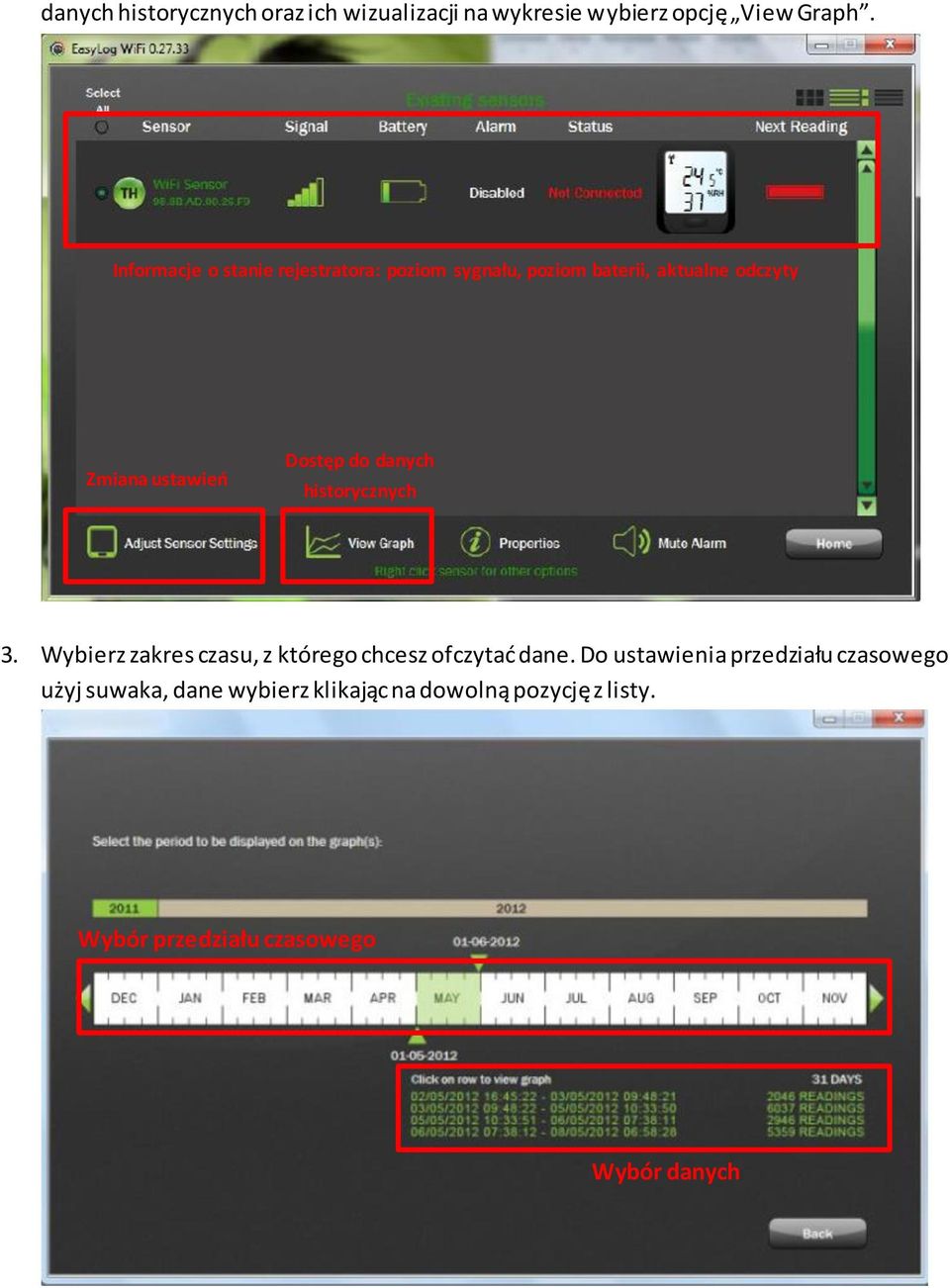

6 danych historycznych oraz ich wizualizacji na wykresie wybierz opcję View Graph. Informacje o stanie rejestratora: poziom sygnału, poziom baterii, aktualne odczyty Zmiana ustawieo Dostęp do danych historycznych 3. Wybierz zakres czasu, z którego chcesz ofczytad dane. Do ustawienia przedziału czasowego użyj suwaka, dane wybierz klikając na dowolną pozycję z listy. Wybór przedziału czasowego Wybór danych

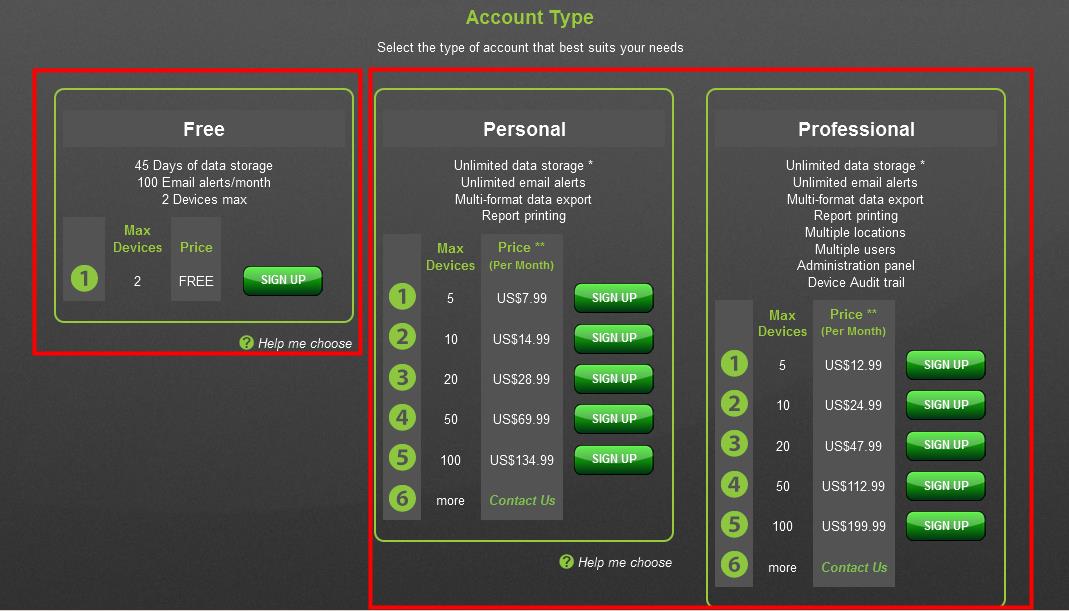

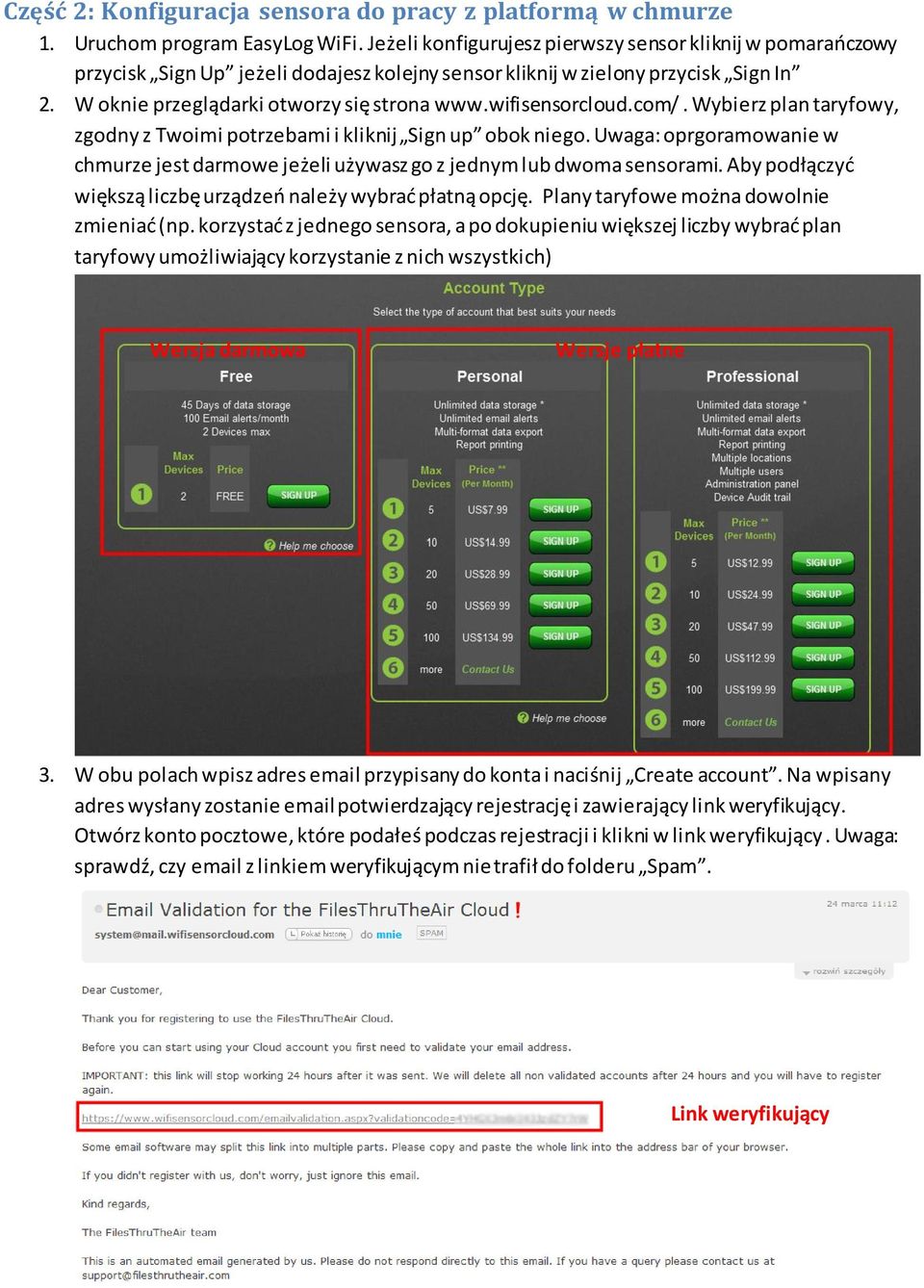

7 Część 2: Konfiguracja sensora do pracy z platformą w chmurze 1. Uruchom program EasyLog WiFi. Jeżeli konfigurujesz pierwszy sensor kliknij w pomaraoczowy przycisk Sign Up jeżeli dodajesz kolejny sensor kliknij w zielony przycisk Sign In 2. W oknie przeglądarki otworzy się strona Wybierz plan taryfowy, zgodny z Twoimi potrzebami i kliknij Sign up obok niego. Uwaga: oprgoramowanie w chmurze jest darmowe jeżeli używasz go z jednym lub dwoma sensorami. Aby podłączyd większą liczbę urządzeo należy wybrad płatną opcję. Plany taryfowe można dowolnie zmieniad (np. korzystad z jednego sensora, a po dokupieniu większej liczby wybrad plan taryfowy umożliwiający korzystanie z nich wszystkich) Wersja darmowa Wersje płatne 3. W obu polach wpisz adres przypisany do konta i naciśnij Create account. Na wpisany adres wysłany zostanie potwierdzający rejestrację i zawierający link weryfikujący. Otwórz konto pocztowe, które podałeś podczas rejestracji i klikni w link weryfikujący. Uwaga: sprawdź, czy z linkiem weryfikującym nie trafił do folderu Spam. Link weryfikujący

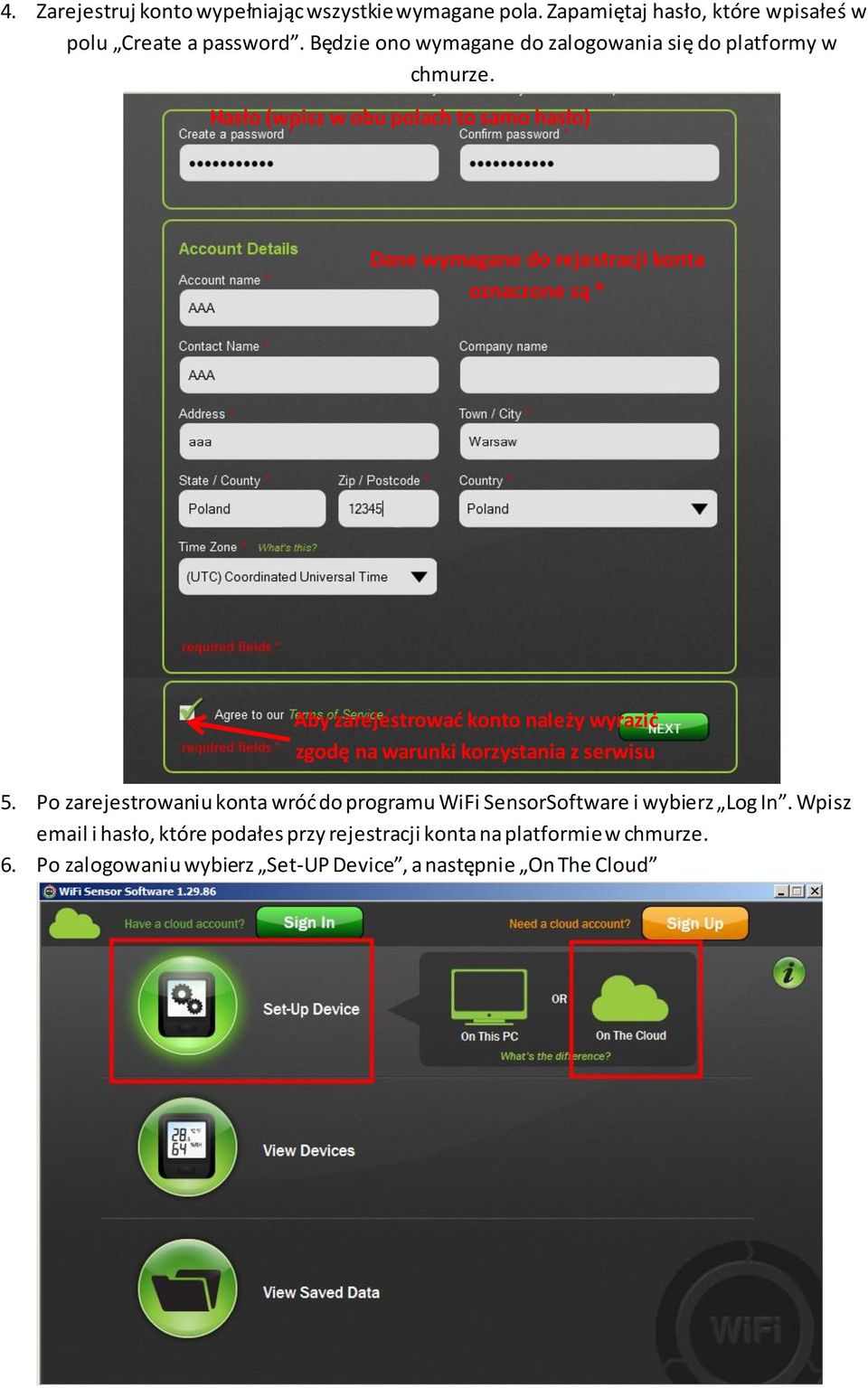

8 4. Zarejestruj konto wypełniając wszystkie wymagane pola. Zapamiętaj hasło, które wpisałeś w polu Create a password. Będzie ono wymagane do zalogowania się do platformy w chmurze. Hasło (wpisz w obu polach to samo hasło) Dane wymagane do rejestracji konta oznaczone są * Aby zarejestrowad konto należy wyrazid zgodę na warunki korzystania z serwisu 5. Po zarejestrowaniu konta wród do programu WiFi SensorSoftware i wybierz Log In. Wpisz i hasło, które podałes przy rejestracji konta na platformie w chmurze. 6. Po zalogowaniu wybierz Set-UP Device, a następnie On The Cloud

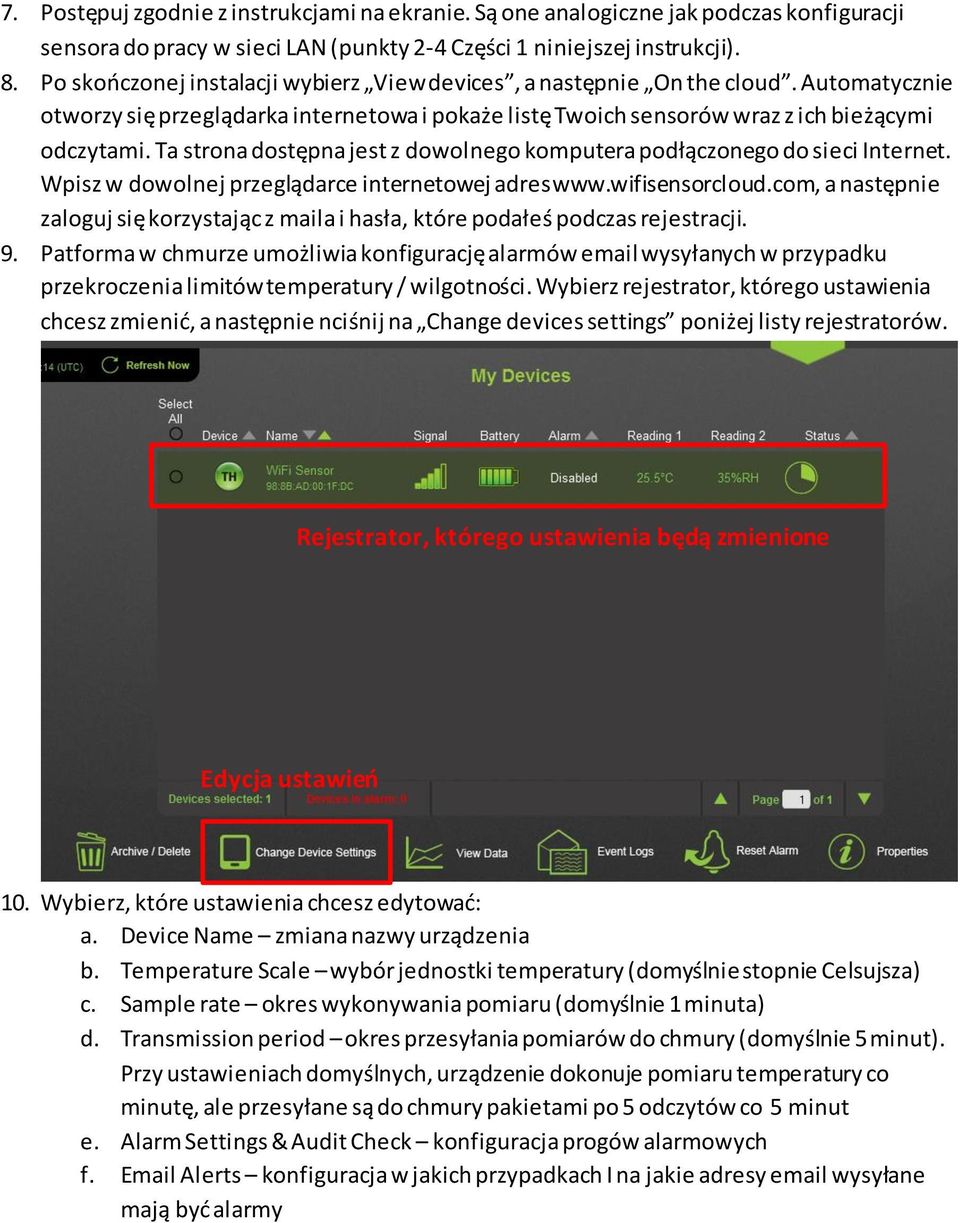

9 7. Postępuj zgodnie z instrukcjami na ekranie. Są one analogiczne jak podczas konfiguracji sensora do pracy w sieci LAN (punkty 2-4 Części 1 niniejszej instrukcji). 8. Po skooczonej instalacji wybierz View devices, a następnie On the cloud. Automatycznie otworzy się przeglądarka internetowa i pokaże listę Twoich sensorów wraz z ich bieżącymi odczytami. Ta strona dostępna jest z dowolnego komputera podłączonego do sieci Internet. Wpisz w dowolnej przeglądarce internetowej adreswww.wifisensorcloud.com, a następnie zaloguj się korzystając z maila i hasła, które podałeś podczas rejestracji. 9. Patforma w chmurze umożliwia konfigurację alarmów wysyłanych w przypadku przekroczenia limitów temperatury / wilgotności. Wybierz rejestrator, którego ustawienia chcesz zmienid, a następnie nciśnij na Change devices settings poniżej listy rejestratorów. Rejestrator, którego ustawienia będą zmienione Edycja ustawieo 10. Wybierz, które ustawienia chcesz edytowad: a. Device Name zmiana nazwy urządzenia b. Temperature Scale wybór jednostki temperatury (domyślnie stopnie Celsujsza) c. Sample rate okres wykonywania pomiaru (domyślnie 1 minuta) d. Transmission period okres przesyłania pomiarów do chmury (domyślnie 5 minut). Przy ustawieniach domyślnych, urządzenie dokonuje pomiaru temperatury co minutę, ale przesyłane są do chmury pakietami po 5 odczytów co 5 minut e. Alarm Settings & Audit Check konfiguracja progów alarmowych f. Alerts konfiguracja w jakich przypadkach I na jakie adresy wysyłane mają byd alarmy

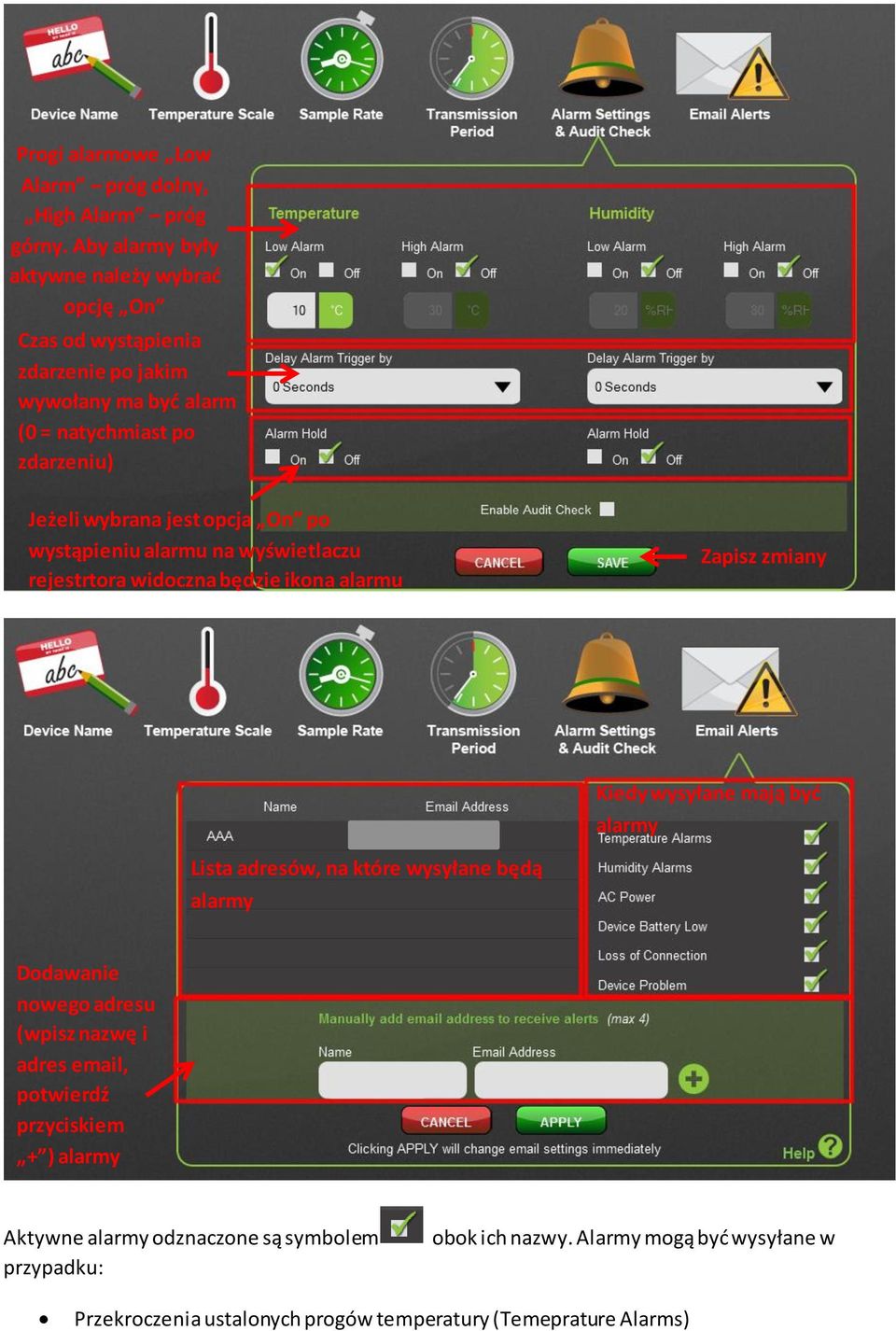

10 Progi alarmowe Low Alarm próg dolny, High Alarm próg górny. Aby alarmy były aktywne należy wybrad opcję On Czas od wystąpienia zdarzenie po jakim wywołany ma byd alarm (0 = natychmiast po zdarzeniu) Jeżeli wybrana jest opcja On po wystąpieniu alarmu na wyświetlaczu rejestrtora widoczna będzie ikona alarmu Zapisz zmiany Kiedy wysyłane mają byd alarmy Lista adresów, na które wysyłane będą alarmy Dodawanie nowego adresu (wpisz nazwę i adres , potwierdź przyciskiem + ) alarmy Aktywne alarmy odznaczone są symbolem przypadku: obok ich nazwy. Alarmy mogą byd wysyłane w Przekroczenia ustalonych progów temperatury (Temeprature Alarms)

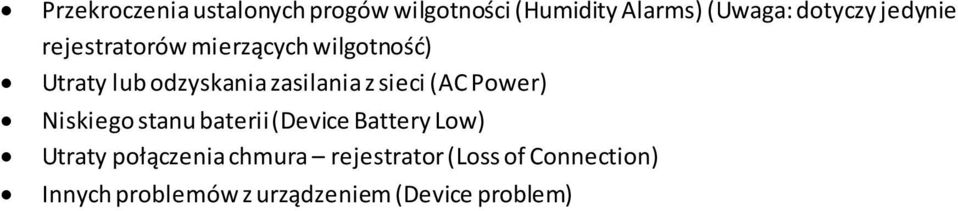

11 Przekroczenia ustalonych progów wilgotności (Humidity Alarms) (Uwaga: dotyczy jedynie rejestratorów mierzących wilgotnośd) Utraty lub odzyskania zasilania z sieci (AC Power) Niskiego stanu baterii (Device Battery Low) Utraty połączenia chmura rejestrator (Loss of Connection) Innych problemów z urządzeniem (Device problem)
