1 OPRACOWANIA POLSKIE FOTOGRAMETRYCZNE TOWARZYSTWO ZE ZDJÊÆ WYKONYWANYCH INFORMACJI NIEMETRYCZNYM PRZESTRZENNEJ APARATEM... ROCZNIKI GEOMATYKI 2010 m TOM VIII m ZESZYT 7(43) 91 OPRACOWANIA FOTOGRAMETRYCZNE ZE ZDJÊÆ WYKONYWANYCH NIEMETRYCZNYM APARATEM CYFROWYM Z POK ADU MODELU LATAJ CEGO PIERWSZE PRZYK ADY PHOTOGRAMMETRIC MAPPING FROM PHOTOS MADE WITH NON-METRIC DIGITAL CAMERAS FROM UAV FIRST EXAMPLES Anna Zmarz, Wieñczys³aw Plutecki Taxus SI Sp. z o.o., Warszawa S³owa kluczowe: niemetryczny aparat cyfrowy, zdjêcia lotnicze, ortomozaika, fotogrametria, UAV Keywords: non-metric digital camera, airborne photos, orthomosaic, photogrammetry, UAV Wstêp Firma Taxus SI Sp. z o.o. od blisko dwóch lat intensywnie interesuje siê technologi¹ opracowania ortomozaiki z materia³u uzyskanego niemetrycznymi aparatami cyfrowymi z pok³adu modeli lataj¹cych. Przekonywuj¹ce s¹ w tym temacie doœwiadczenia przede wszystkich zagraniczne, które pokazuj¹, e mo liwe jest uzyskanie t¹ drog¹ wartoœciowego materia³u fotogrametrycznego, który z powodzeniem mo e byæ u yty do niektórych zastosowañ: wspomaganie prac inwentaryzacyjnych, interpretacyjnych, prowadzenie pomiarów, wspomaganie tworzenia map wektorowych, itp. (Eisenbeiss, 2008; Eugster, Nebiker, 2008; Zongijan, 2008; Everaerts, 2008; Colomina, Blazquez, Molina, Pares, Wis, 2008). Ka dy w swojej dziedzinie ma szansê oceniæ, czy ortomozaika jest materia³em przydatnym w danym zastosowaniu. Firma skorzysta³a w tym temacie z szansy jak¹ daj¹ dofinansowania unijne i krajowe: m otrzyma³a wsparcie na prace badawcze i rozwojowe oraz wdro enie wyników tych prac w ramach Programu Operacyjnego Innowacyjna Gospodarka, Dzia³anie (rys. 1) dla projektu: Opracowanie technologii wykonania ortomozaiki ze zdjêæ lotniczych z samolotu bezza³ogowego (projekt trwa od paÿdziernika 2009 r. do wrzeœnia 2011 r.); m otrzyma³a ze œrodków bud etowych na naukê wsparcie projektu celowego pt. Wykorzystanie obrazów wielospektralnych wykonanych z bezza³ogowych statków la-

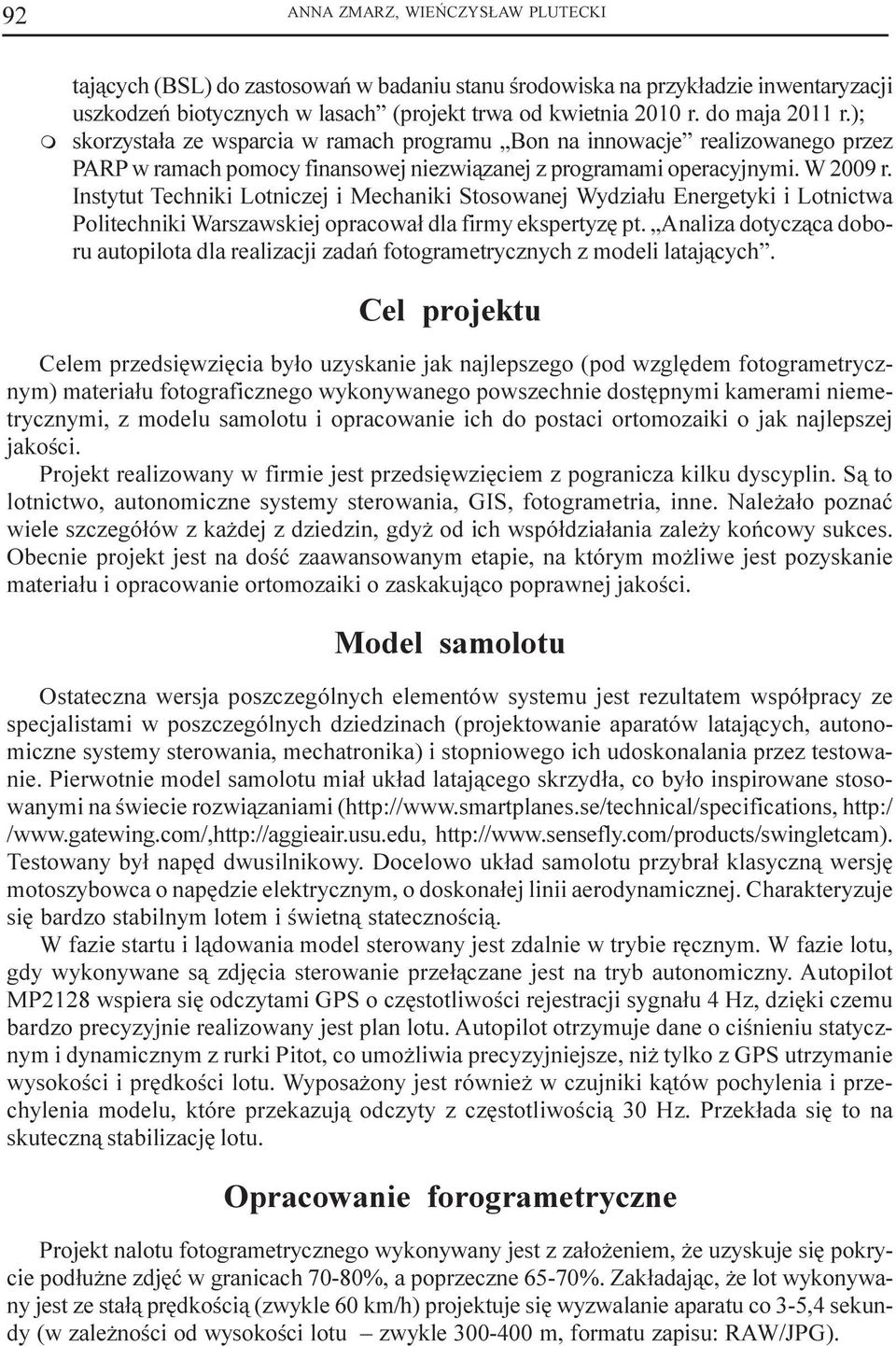

2 92 ANNA ZMARZ, WIEÑCZYS AW PLUTECKI m taj¹cych (BSL) do zastosowañ w badaniu stanu œrodowiska na przyk³adzie inwentaryzacji uszkodzeñ biotycznych w lasach (projekt trwa od kwietnia 2010 r. do maja 2011 r.); skorzysta³a ze wsparcia w ramach programu Bon na innowacje realizowanego przez PARP w ramach pomocy finansowej niezwi¹zanej z programami operacyjnymi. W 2009 r. Instytut Techniki Lotniczej i Mechaniki Stosowanej Wydzia³u Energetyki i Lotnictwa Politechniki Warszawskiej opracowa³ dla firmy ekspertyzê pt. Analiza dotycz¹ca doboru autopilota dla realizacji zadañ fotogrametrycznych z modeli lataj¹cych. Cel projektu Celem przedsiêwziêcia by³o uzyskanie jak najlepszego (pod wzglêdem fotogrametrycznym) materia³u fotograficznego wykonywanego powszechnie dostêpnymi kamerami niemetrycznymi, z modelu samolotu i opracowanie ich do postaci ortomozaiki o jak najlepszej jakoœci. Projekt realizowany w firmie jest przedsiêwziêciem z pogranicza kilku dyscyplin. S¹ to lotnictwo, autonomiczne systemy sterowania, GIS, fotogrametria, inne. Nale a³o poznaæ wiele szczegó³ów z ka dej z dziedzin, gdy od ich wspó³dzia³ania zale y koñcowy sukces. Obecnie projekt jest na doœæ zaawansowanym etapie, na którym mo liwe jest pozyskanie materia³u i opracowanie ortomozaiki o zaskakuj¹co poprawnej jakoœci. Model samolotu Ostateczna wersja poszczególnych elementów systemu jest rezultatem wspó³pracy ze specjalistami w poszczególnych dziedzinach (projektowanie aparatów lataj¹cych, autonomiczne systemy sterowania, mechatronika) i stopniowego ich udoskonalania przez testowanie. Pierwotnie model samolotu mia³ uk³ad lataj¹cego skrzyd³a, co by³o inspirowane stosowanymi na œwiecie rozwi¹zaniami ( / Testowany by³ napêd dwusilnikowy. Docelowo uk³ad samolotu przybra³ klasyczn¹ wersjê motoszybowca o napêdzie elektrycznym, o doskona³ej linii aerodynamicznej. Charakteryzuje siê bardzo stabilnym lotem i œwietn¹ statecznoœci¹. W fazie startu i l¹dowania model sterowany jest zdalnie w trybie rêcznym. W fazie lotu, gdy wykonywane s¹ zdjêcia sterowanie prze³¹czane jest na tryb autonomiczny. Autopilot MP2128 wspiera siê odczytami GPS o czêstotliwoœci rejestracji sygna³u 4 Hz, dziêki czemu bardzo precyzyjnie realizowany jest plan lotu. Autopilot otrzymuje dane o ciœnieniu statycznym i dynamicznym z rurki Pitot, co umo liwia precyzyjniejsze, ni tylko z GPS utrzymanie wysokoœci i prêdkoœci lotu. Wyposa ony jest równie w czujniki k¹tów pochylenia i przechylenia modelu, które przekazuj¹ odczyty z czêstotliwoœci¹ 30 Hz. Przek³ada siê to na skuteczn¹ stabilizacjê lotu. Opracowanie forogrametryczne Projekt nalotu fotogrametrycznego wykonywany jest z za³o eniem, e uzyskuje siê pokrycie pod³u ne zdjêæ w granicach 70-80%, a poprzeczne 65-70%. Zak³adaj¹c, e lot wykonywany jest ze sta³¹ prêdkoœci¹ (zwykle 60 km/h) projektuje siê wyzwalanie aparatu co 3-5,4 sekundy (w zale noœci od wysokoœci lotu zwykle m, formatu zapisu: RAW/JPG).

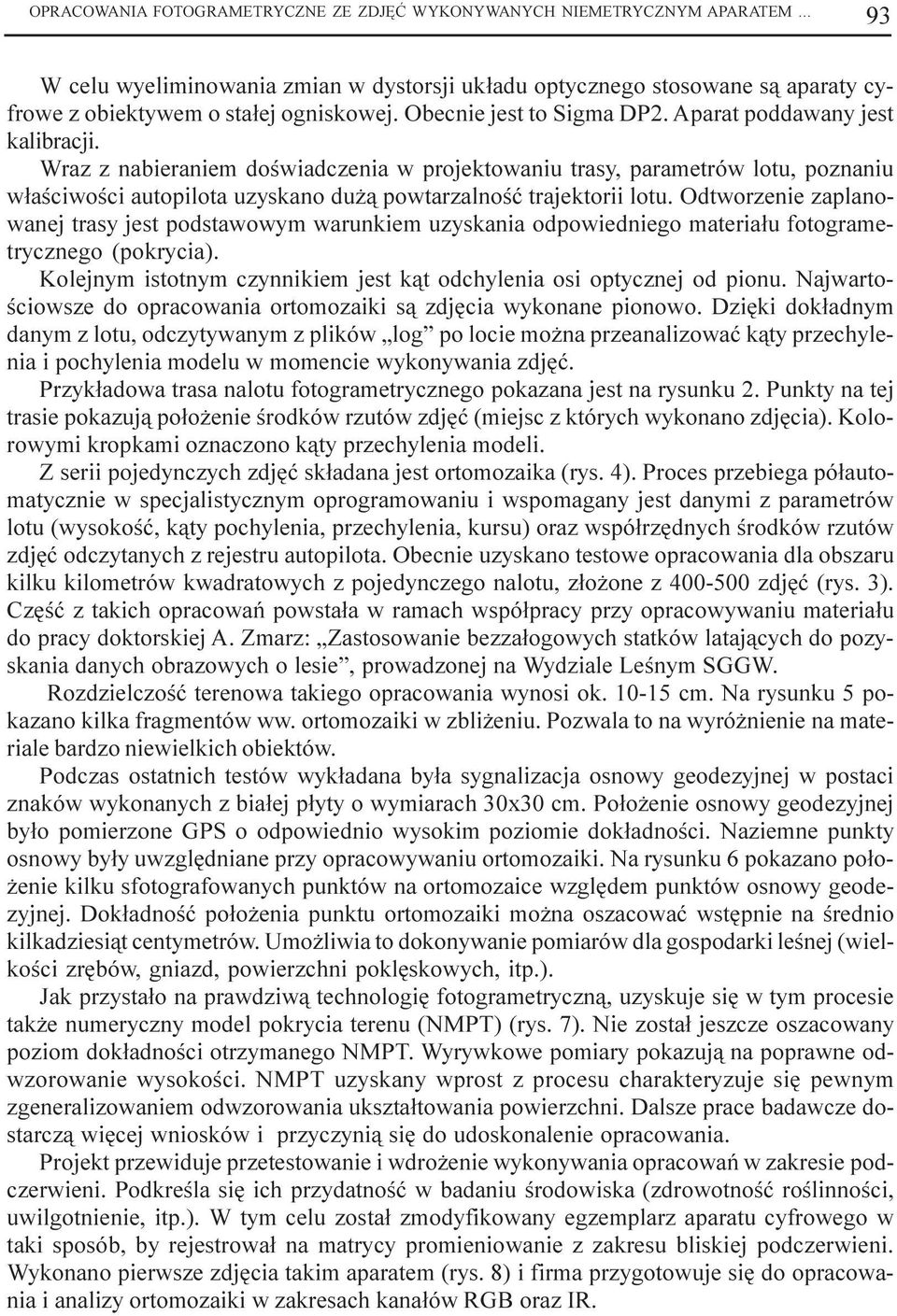

3 OPRACOWANIA FOTOGRAMETRYCZNE ZE ZDJÊÆ WYKONYWANYCH NIEMETRYCZNYM APARATEM W celu wyeliminowania zmian w dystorsji uk³adu optycznego stosowane s¹ aparaty cyfrowe z obiektywem o sta³ej ogniskowej. Obecnie jest to Sigma DP2. Aparat poddawany jest kalibracji. Wraz z nabieraniem doœwiadczenia w projektowaniu trasy, parametrów lotu, poznaniu w³aœciwoœci autopilota uzyskano du ¹ powtarzalnoœæ trajektorii lotu. Odtworzenie zaplanowanej trasy jest podstawowym warunkiem uzyskania odpowiedniego materia³u fotogrametrycznego (pokrycia). Kolejnym istotnym czynnikiem jest k¹t odchylenia osi optycznej od pionu. Najwartoœciowsze do opracowania ortomozaiki s¹ zdjêcia wykonane pionowo. Dziêki dok³adnym danym z lotu, odczytywanym z plików log po locie mo na przeanalizowaæ k¹ty przechylenia i pochylenia modelu w momencie wykonywania zdjêæ. Przyk³adowa trasa nalotu fotogrametrycznego pokazana jest na rysunku 2. Punkty na tej trasie pokazuj¹ po³o enie œrodków rzutów zdjêæ (miejsc z których wykonano zdjêcia). Kolorowymi kropkami oznaczono k¹ty przechylenia modeli. Z serii pojedynczych zdjêæ sk³adana jest ortomozaika (rys. 4). Proces przebiega pó³automatycznie w specjalistycznym oprogramowaniu i wspomagany jest danymi z parametrów lotu (wysokoœæ, k¹ty pochylenia, przechylenia, kursu) oraz wspó³rzêdnych œrodków rzutów zdjêæ odczytanych z rejestru autopilota. Obecnie uzyskano testowe opracowania dla obszaru kilku kilometrów kwadratowych z pojedynczego nalotu, z³o one z zdjêæ (rys. 3). Czêœæ z takich opracowañ powsta³a w ramach wspó³pracy przy opracowywaniu materia³u do pracy doktorskiej A. Zmarz: Zastosowanie bezza³ogowych statków lataj¹cych do pozyskania danych obrazowych o lesie, prowadzonej na Wydziale Leœnym SGGW. Rozdzielczoœæ terenowa takiego opracowania wynosi ok cm. Na rysunku 5 pokazano kilka fragmentów ww. ortomozaiki w zbli eniu. Pozwala to na wyró nienie na materiale bardzo niewielkich obiektów. Podczas ostatnich testów wyk³adana by³a sygnalizacja osnowy geodezyjnej w postaci znaków wykonanych z bia³ej p³yty o wymiarach 30x30 cm. Po³o enie osnowy geodezyjnej by³o pomierzone GPS o odpowiednio wysokim poziomie dok³adnoœci. Naziemne punkty osnowy by³y uwzglêdniane przy opracowywaniu ortomozaiki. Na rysunku 6 pokazano po³o- enie kilku sfotografowanych punktów na ortomozaice wzglêdem punktów osnowy geodezyjnej. Dok³adnoœæ po³o enia punktu ortomozaiki mo na oszacowaæ wstêpnie na œrednio kilkadziesi¹t centymetrów. Umo liwia to dokonywanie pomiarów dla gospodarki leœnej (wielkoœci zrêbów, gniazd, powierzchni poklêskowych, itp.). Jak przysta³o na prawdziw¹ technologiê fotogrametryczn¹, uzyskuje siê w tym procesie tak e numeryczny model pokrycia terenu (NMPT) (rys. 7). Nie zosta³ jeszcze oszacowany poziom dok³adnoœci otrzymanego NMPT. Wyrywkowe pomiary pokazuj¹ na poprawne odwzorowanie wysokoœci. NMPT uzyskany wprost z procesu charakteryzuje siê pewnym zgeneralizowaniem odwzorowania ukszta³towania powierzchni. Dalsze prace badawcze dostarcz¹ wiêcej wniosków i przyczyni¹ siê do udoskonalenie opracowania. Projekt przewiduje przetestowanie i wdro enie wykonywania opracowañ w zakresie podczerwieni. Podkreœla siê ich przydatnoœæ w badaniu œrodowiska (zdrowotnoœæ roœlinnoœci, uwilgotnienie, itp.). W tym celu zosta³ zmodyfikowany egzemplarz aparatu cyfrowego w taki sposób, by rejestrowa³ na matrycy promieniowanie z zakresu bliskiej podczerwieni. Wykonano pierwsze zdjêcia takim aparatem (rys. 8) i firma przygotowuje siê do opracowania i analizy ortomozaiki w zakresach kana³ów RGB oraz IR.

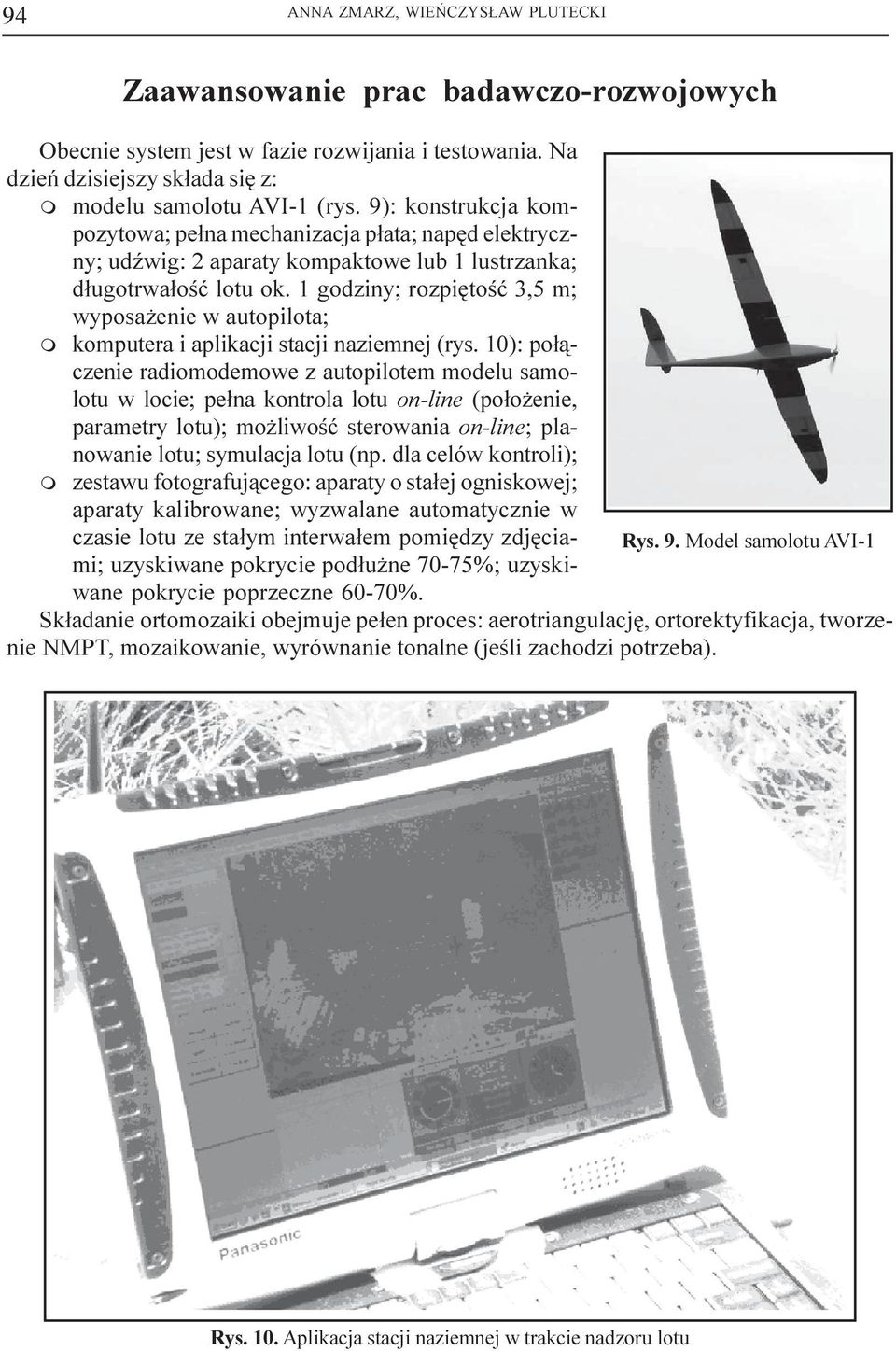

4 94 ANNA ZMARZ, WIEÑCZYS AW PLUTECKI Zaawansowanie prac badawczo-rozwojowych Obecnie system jest w fazie rozwijania i testowania. Na dzieñ dzisiejszy sk³ada siê z: m modelu samolotu AVI-1 (rys. 9): konstrukcja kompozytowa; pe³na mechanizacja p³ata; napêd elektryczny; udÿwig: 2 aparaty kompaktowe lub 1 lustrzanka; d³ugotrwa³oœæ lotu ok. 1 godziny; rozpiêtoœæ 3,5 m; wyposa enie w autopilota; m komputera i aplikacji stacji naziemnej (rys. 10): po³¹czenie radiomodemowe z autopilotem modelu samolotu w locie; pe³na kontrola lotu on-line (po³o enie, parametry lotu); mo liwoœæ sterowania on-line; planowanie lotu; symulacja lotu (np. dla celów kontroli); m zestawu fotografuj¹cego: aparaty o sta³ej ogniskowej; aparaty kalibrowane; wyzwalane automatycznie w czasie lotu ze sta³ym interwa³em pomiêdzy zdjêciami; uzyskiwane pokrycie pod³u ne 70-75%; uzyski- Rys. 9. Model samolotu AVI-1 wane pokrycie poprzeczne 60-70%. Sk³adanie ortomozaiki obejmuje pe³en proces: aerotriangulacjê, ortorektyfikacja, tworzenie NMPT, mozaikowanie, wyrównanie tonalne (jeœli zachodzi potrzeba). Rys. 10. Aplikacja stacji naziemnej w trakcie nadzoru lotu

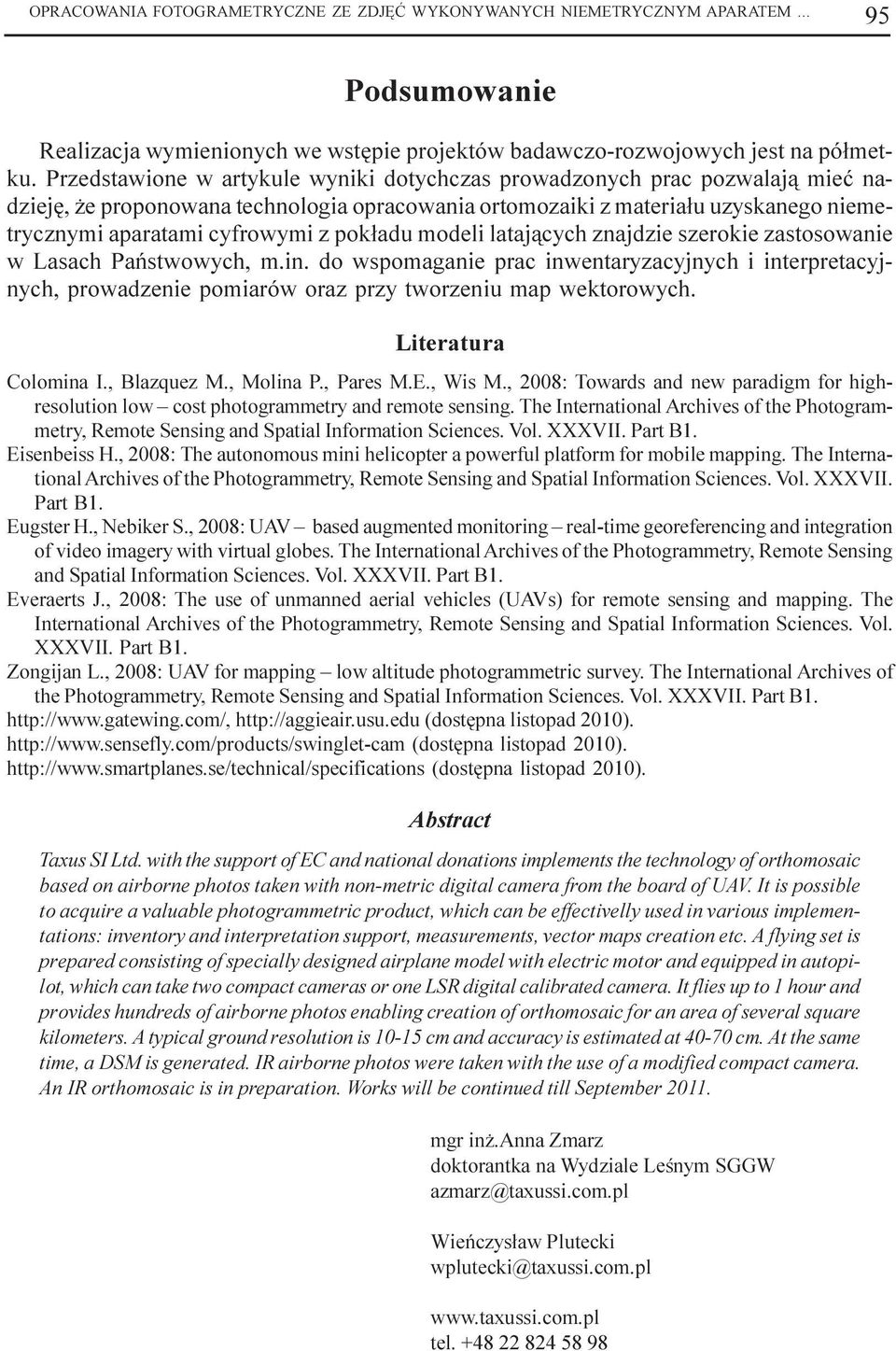

5 OPRACOWANIA FOTOGRAMETRYCZNE ZE ZDJÊÆ WYKONYWANYCH NIEMETRYCZNYM APARATEM Podsumowanie Realizacja wymienionych we wstêpie projektów badawczo-rozwojowych jest na pó³metku. Przedstawione w artykule wyniki dotychczas prowadzonych prac pozwalaj¹ mieæ nadziejê, e proponowana technologia opracowania ortomozaiki z materia³u uzyskanego niemetrycznymi aparatami cyfrowymi z pok³adu modeli lataj¹cych znajdzie szerokie zastosowanie w Lasach Pañstwowych, m.in. do wspomaganie prac inwentaryzacyjnych i interpretacyjnych, prowadzenie pomiarów oraz przy tworzeniu map wektorowych. Literatura Colomina I., Blazquez M., Molina P., Pares M.E., Wis M., 2008: Towards and new paradigm for highresolution low cost photogrammetry and remote sensing. The International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences. Vol. XXXVII. Part B1. Eisenbeiss H., 2008: The autonomous mini helicopter a powerful platform for mobile mapping. The International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences. Vol. XXXVII. Part B1. Eugster H., Nebiker S., 2008: UAV based augmented monitoring real-time georeferencing and integration of video imagery with virtual globes. The International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences. Vol. XXXVII. Part B1. Everaerts J., 2008: The use of unmanned aerial vehicles (UAVs) for remote sensing and mapping. The International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences. Vol. XXXVII. Part B1. Zongijan L., 2008: UAV for mapping low altitude photogrammetric survey. The International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences. Vol. XXXVII. Part B (dostêpna listopad 2010). (dostêpna listopad 2010). (dostêpna listopad 2010). Abstract Taxus SI Ltd. with the support of EC and national donations implements the technology of orthomosaic based on airborne photos taken with non-metric digital camera from the board of UAV. It is possible to acquire a valuable photogrammetric product, which can be effectivelly used in various implementations: inventory and interpretation support, measurements, vector maps creation etc. A flying set is prepared consisting of specially designed airplane model with electric motor and equipped in autopilot, which can take two compact cameras or one LSR digital calibrated camera. It flies up to 1 hour and provides hundreds of airborne photos enabling creation of orthomosaic for an area of several square kilometers. A typical ground resolution is cm and accuracy is estimated at cm. At the same time, a DSM is generated. IR airborne photos were taken with the use of a modified compact camera. An IR orthomosaic is in preparation. Works will be continued till September mgr in.anna Zmarz doktorantka na Wydziale Leœnym SGGW azmarz@taxussi.com.pl Wieñczys³aw Plutecki wplutecki@taxussi.com.pl tel

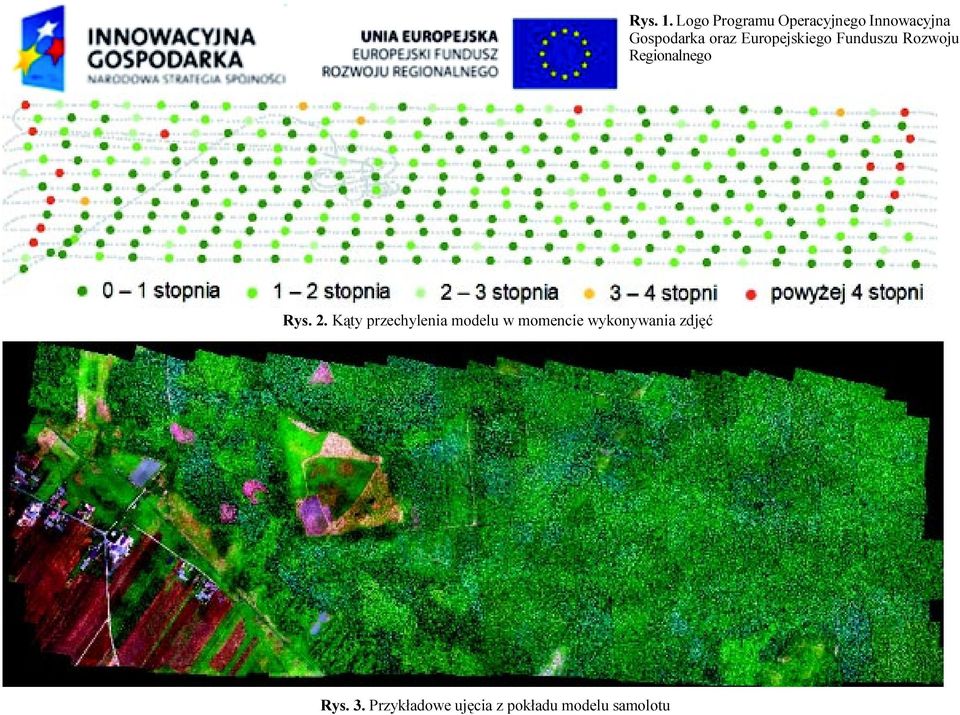

6 Rys. 1. Logo Programu Operacyjnego Innowacyjna Gospodarka oraz Europejskiego Funduszu Rozwoju Regionalnego Rys. 2. K¹ty przechylenia modelu w momencie wykonywania zdjêæ Rys. 3. Przyk³adowe ujêcia z pok³adu modelu samolotu

7 Rys. 4. Jedna z przyk³adowych ortomozaik obszar ok. 800 x 3000 m (Ÿród³o: praca doktorska A. Zmarz Zastosowanie bezza³ogowych statków lataj¹cych do pozyskania danych obrazowych o lesie, Wydzia³ Leœny SGGW, we wspó³pracy z Taxus SI Sp. z o.o.) Rys. 5. Fragmenty ortomozaiki w powiêkszeniu ( ród³o: praca doktorska A. Zmarz Zastosowanie bezza³ogowych statków lataj¹cych do pozyskania danych obrazowych o lesie, Wydzia³ Leœny SGGW, we wspó³pracy z Taxus SI Sp. z o.o.)

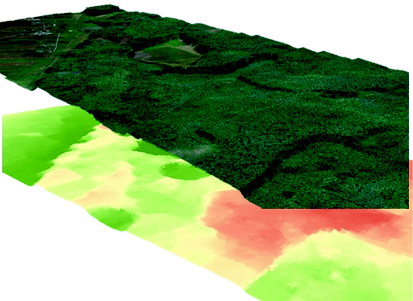

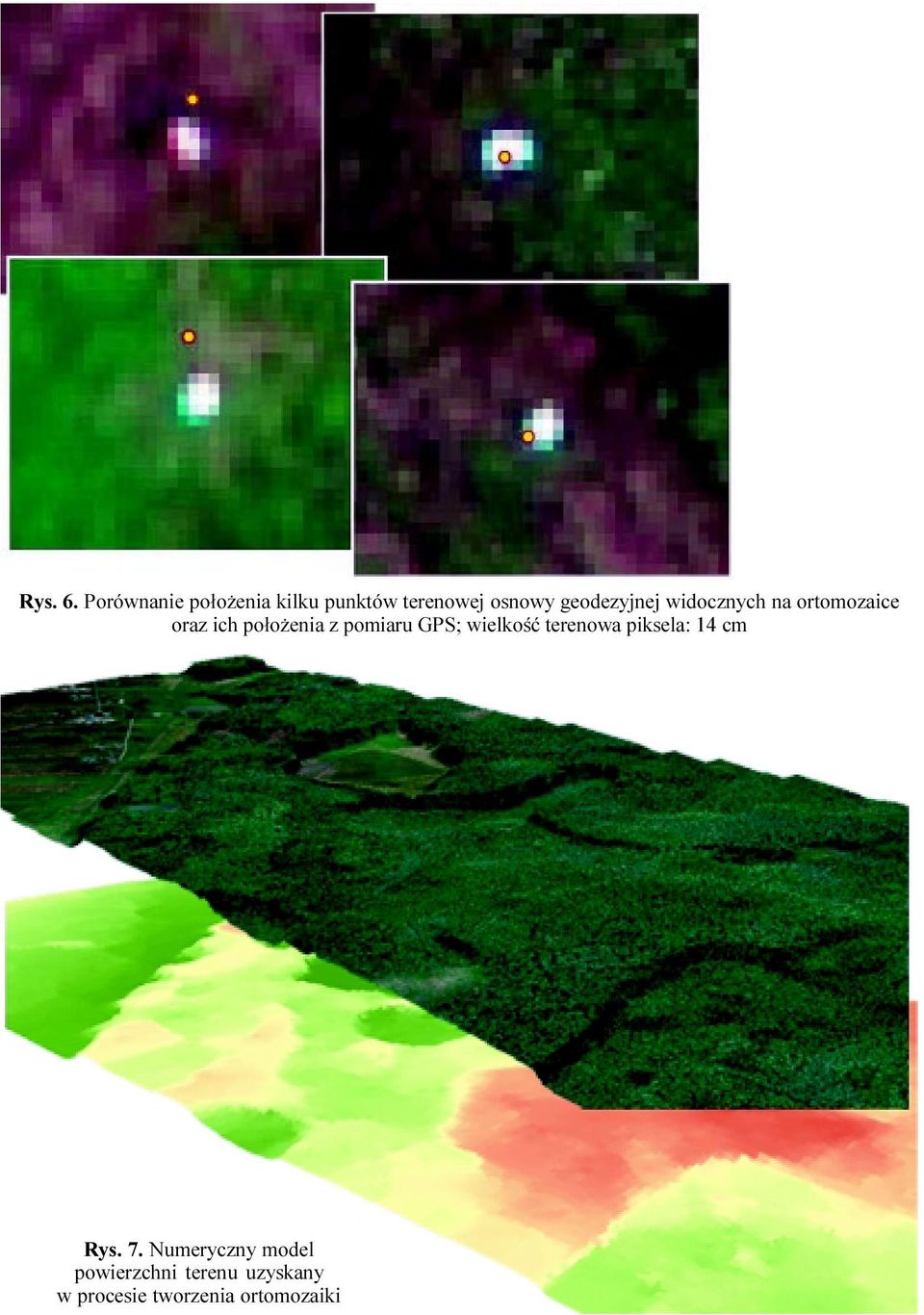

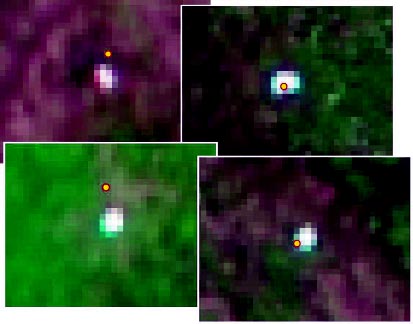

8 Rys. 6. Porównanie po³o enia kilku punktów terenowej osnowy geodezyjnej widocznych na ortomozaice oraz ich po³o enia z pomiaru GPS; wielkoœæ terenowa piksela: 14 cm Rys. 7. Numeryczny model powierzchni terenu uzyskany w procesie tworzenia ortomozaiki

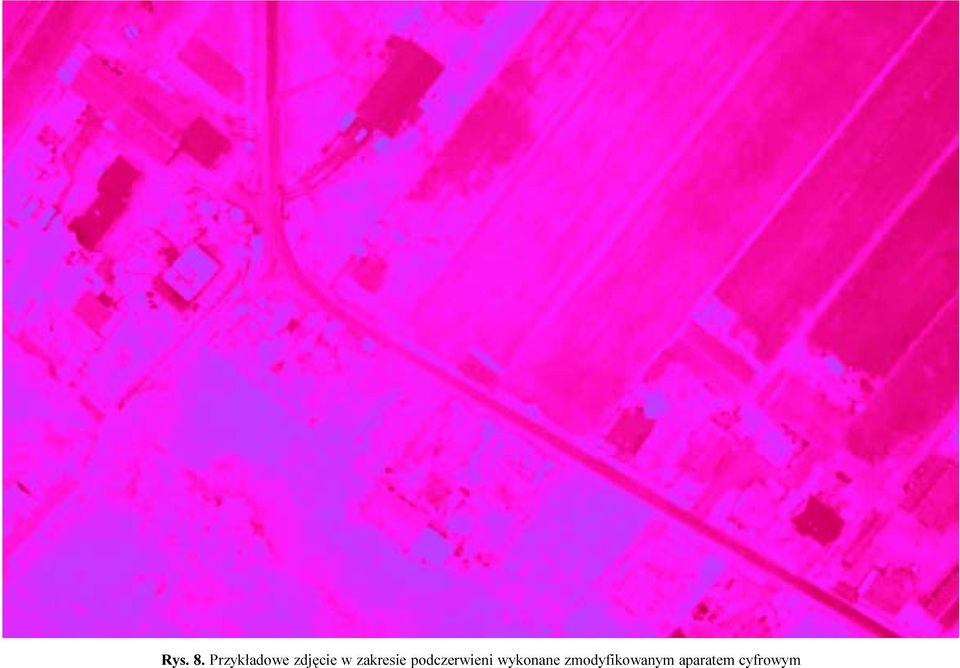

9 Rys. 8. Przyk³adowe zdjêcie w zakresie podczerwieni wykonane zmodyfikowanym aparatem cyfrowym
