STEVE. Przemysłowa oprawa oświetleniowa LED KARTA PRODUKTU

Transkrypt

1 STEVE Przemysłowa oprawa oświetleniowa LED KARTA PRODUKTU

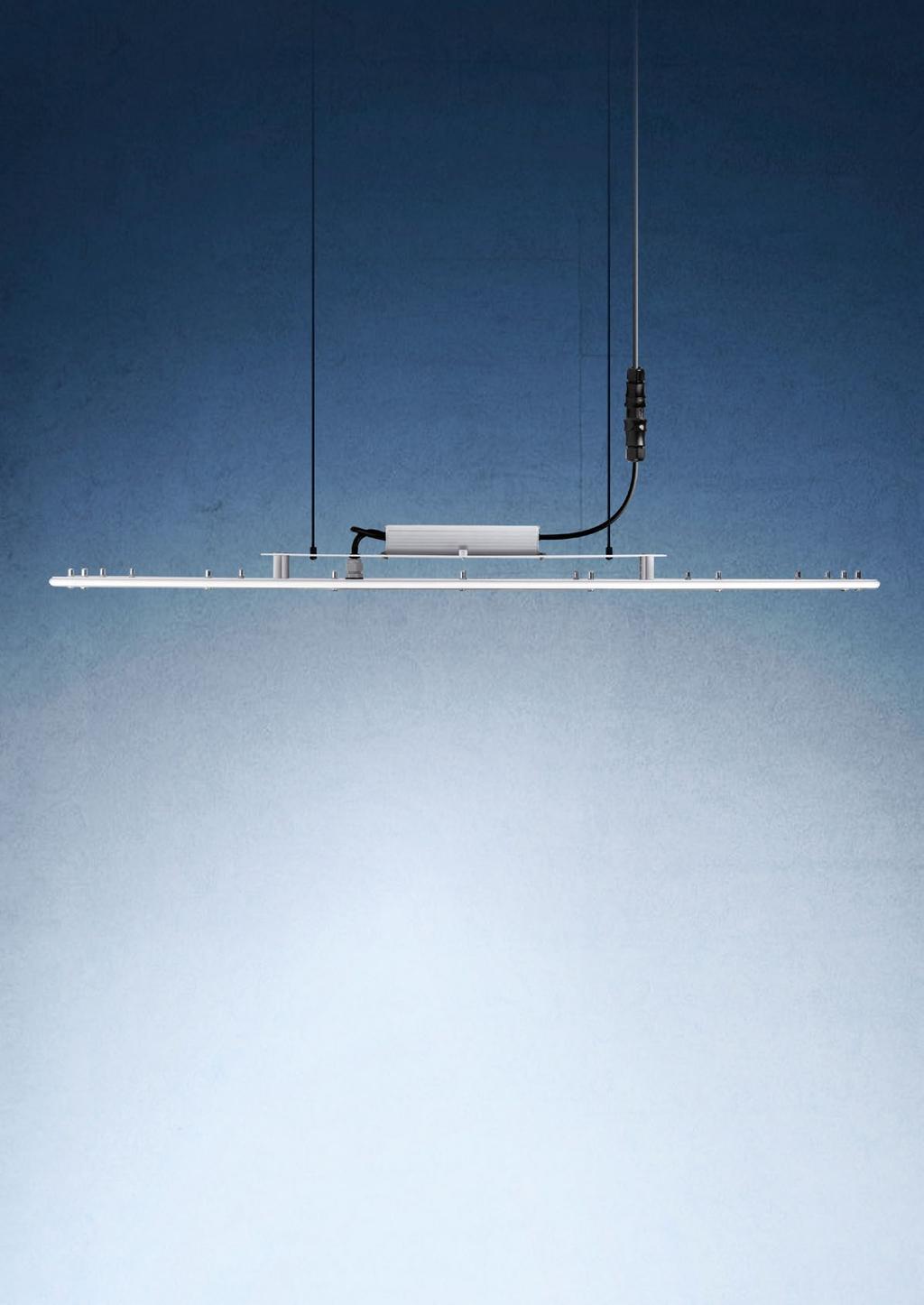

2 2 Lediko lampa STEVE Lediko lampa STEVE 3 W prostocie tkwi siła ta myśl towarzyszyła nam podczas projektowania modułowej oprawy oświetleniowej STEVE. Połączyliśmy jak najmniej, by uzyskać jak najwięcej. niskie zużycie energii dzięki wysokiej wydajności diod najnowszej generacji Kluczowym rozwiązaniem w lampie STEVE jest wykorzystanie super wydajnych diody LED najnowszej generacji i zasilanie ich niskim prądem. W rezultacie uzyskujemy bardzo wysoką sprawność. W lampie większa ilość energii elektrycznej jest zamieniana na światło niż na ciepło. Mniej ciepła oznacza brak konieczności stosowania rozbudowanego radiatora oraz pozwala na zastosowanie płaskiej i lekkiej blachy aluminiowej. Duża powierzchnia lampy jest wystarczająca do rozproszenia niewielkiej ilości ciepła generowanego przez diody LED. Niska temperatura w połączeniu z niskim prądem zasilania gwarantują bardzo długą żywotność diod LED. Dodając do tego odseparowany termicznie zasilacz uzyskujemy lampę bardzo energooszczędną i bardzo żywotną. Chcąc uczynić lampę jeszcze bardziej użyteczną dajemy wybór dwu rodzajów przesłon. Pierwszą możliwością jest odporna na uderzenia przesłona z poliwęglanu, która gwarantuje również rekordowe wydajności. Drugą możliwością jest przesłona z mikropryzmy, zmniejszająca efekt olśnienia, dająca miękkie i przyjemne światło odpowiednie dla niższych obiektów. W rezultacie lampa STEVE jest lekką, płaską i uniwersalną oprawą oświetleniową. Łatwą w montażu i konserwacji. Mogącą bezpiecznie pracować przez tysiące godzin w różnych warunkach. Prosta i modułowa w budowie, a w użytkowaniu zaawansowana i praktyczna. komfort użytkowania przy zastosowaniu przesłony z mikropryzmy wieloletnie użytkowanie dzięki znacząco wydłużonej żywotności diod LED niska obciążalność dachu i oszczędność kubatury za sprawą lekkiej i płaskiej obudowy odporność na uderzenia przy użyciu przesłony z poliwęglanu i uszczelki chroniącej krawędzie wydłużona żywotność zasilacza dzięki jego separacji termicznej od modułów LED lampa do zastosowania w różnych miejscach i na różnych wysokościach lampa łatwa w czyszczeniu, konserwacji i montażu w pełni sterowalna z użyciem 1 10, DALI lub BlueTooth Certyfikaty CE PZH RoHS EUR 1 1 Certyfikat wydawany na życzenie Klienta. Dla każdej faktury sprawa certyfikatu EUR1 jest rozpatrywana indywidualnie. Zastosowanie opraw STEVE hale produkcyjne indywidualne miejsca pracy magazyny magazyny wysokiego składowania biura oświetlenie spożywcze

3 Zasilanie Lediko lampa STEVE 5 Parametry zasilacza Zakres napięć dla prądu zmiennego Zakres napięć dla prądu stałego Zakres częstotliwości Klasa izolacji elektrycznej VAC VDC Hz Klasa I Współczynnik mocy > 0,95 2 Oprawa Parametry oprawy Klasa szczelności IP65 Materiał aluminium, poliwęglan lub polimetakrylan Kolor oprawy surowe aluminium lub RAL /+50 C temperatura pracy Gwarancja Temperatura pracy 5 lat 20 C do +50 C Źródło światła Parametry źródła światła Rodzaj źródła światła Temperatura barwowa LED K (± 3%) Współczynnik oddawania barw 4 >80 Czas życia źródła światła >54000 h 5 2 Dla napięcia zasilania 230 VAC. 3 Na specjalne zamówienie dostępne inne wartości. 4 Dla diod średniej mocy (Samsung LM301B z tolerancją ±3%) standardem jest CRI> Oprawa Steve została zaprojektowana i zoptymalizowana pod kątem uzyskiwania możliwie najdłuższych czasów życia źródła światła podczas pracy w warunkach przemysłowych. W celu poznania najbardziej aktualnych oszacowań czasów życia dla konkretnych opraw wykorzystywanych w konkretnych warunkach należy skontaktować się z przedstawicielem Lediko.

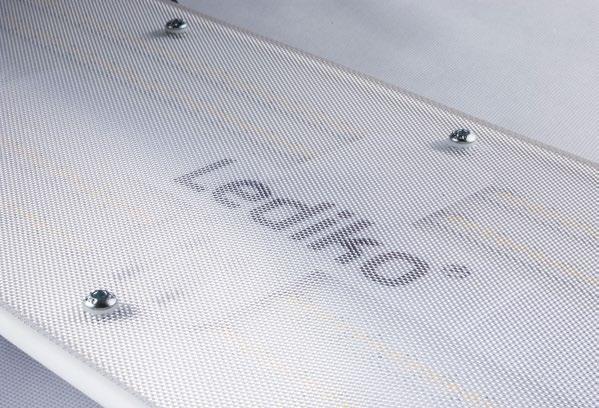

4 6 Lediko lampa STEVE Strumień świetlny Moduł SB z przesłoną przeźroczystą podstawowy moduł wykorzystywany do typowych zastosowań przemysłowych typ modułu oprawy typ rodzaj 6 przesłony parametry SB (128 diod na moduł) PCCW (przeźroczysta) całkowity strumień świetlny (lm) całkowita moc (W) średnia wydajność (lm/w) 187 typ diody Samsung LM301B Moduł SB z przesłoną z mikropryzmy podstawowy moduł wykorzystywany do typowych zastosowań przemysłowych typ modułu oprawy typ rodzaj 6 przesłony parametry SB (128 diod na moduł) PMPM (mikropryzma) całkowity strumień świetlny (lm) całkowita moc (W) średnia wydajność (lm/w) 174 typ diody Samsung LM301B 6 Liczba modułów LED zastosowanych w oprawie. Fotometria Typy klosza i charakterystyka strumienia PCCW kąt 120 PMPM kąt przesłona przeźroczysta przesłona z mikropryzmy

5 8 Lediko lampa STEVE Lediko lampa STEVE 9 Akcesoria DALI Router Helvar (905) DALI Router Helvar (910) DALI Jednostka wejściowa Helvar (444) Rozdzielacz DIM (LDP-A-SPL) Moduł bluetooth Casambi (LDP-A-CAS) Złącze na kabel zasilający oprawę Kod produktu 1651 Kod produktu 2909 Kod produktu 2907 Kod produktu 2350 Kod produktu 1224 Kod produktu 775 DALI Czujnik ruchu PIR Helvar (317) DALI Multisensor PIR czujnik ruchu i natężenia Helvar (312) DALI Wzmacniacz sygnału Helvar (405) Złącze na kabel sterujący oprawą (DALI, 1-10 V) Karabińczyk straż. 05 x 050 zn DIN5299C (LDP-A-CRB) Łańcuch mocujący (LDP-A-CHA) Kod produktu 2905 Kod produktu 2904 Kod produktu 2891 Kod produktu 2827 Kod produktu 2887 Kod produktu 2277 DALI Puszka montażowa natynkowa Helvar (312) DALI Puszka montażowa natynkowa IP65 Helvar (317) DALI Puszka montażowa natynkowa Helvar (317) Kabel połączeniowy 3x1.5; 0,5m / 3m / 5m gniazdo RST20I3 Kod produktu 1131 Kod produktu 1141 Kod produktu 2870 Kod produktu 0588/0589/1133 Czujka ruchu (LDP-A-MOB) Zespół sterujący DIM (LDP-A-DIM) Czujnik natężenia oświetlenia (LDP-A-CNO) Kod produktu 2346 Kod produktu 2275 Kod produktu 2547 akcesoria DALI akcesoria 1 10V akcesoria pozostałe

6 10 Lediko lampa STEVE Lediko lampa STEVE 11 Kodowanie Sterowanie Wersja oprawy LED Długość oprawy Ilość modułów Typ modułu LED min. CRI Temperatura barwowa Symbol optyki Typ zasilacza Sterowanie Rezystancyjne (10 100kΩ) STV1 R12 (120 cm) SB 7 (Ra=70) 8 (Ra=80) 9 (Ra=90) 27 (2700 K) 30 (3000 K) 35 (3500 K) 40 (4000 K) 45 (4500 K) 50 (5000 K) 57 (5700 K) 65 (6500 K) PCCW (poliwęglan, czysty, kąt 120 ) PMPM (polimetakrylan, mikropryzma, kąt ) 120H (HLG 120W) 185H (HLG 185W) 240H (HLG 240W) 150E (ELG 150W DALI) 200E (ELG 200W DALI) 240E (ELG 240W DALI) Standardowe Napięciowe (1 10V) Typ sterowania PWM 7 (10V) DALI Na zamówienie System radiowy Bluetooth PWM modulacja szerokością impulsu, sygnał o amplitudzie 10 V. Przykładowe kodowanie: STV1-R12-04-SB840-PMPM-120H Wymiary i waga Wymiary Sposoby montażu 1 Za pomocą szpilek montażowych. 2 Za pomocą łańcuchów. Rodzaj oprawy Waga (kg) Szerokość (mm) Wysokość (mm) Długość (mm) R ,7 R ,7 200 R ,5 R ,5 R ,5 R ,0 R , mm 300 mm 400 mm 80 mm 1200 mm

7 LEDIKO Sp. z o.o. ul. Duńska Wrocław tel: kontakt@lediko.com
