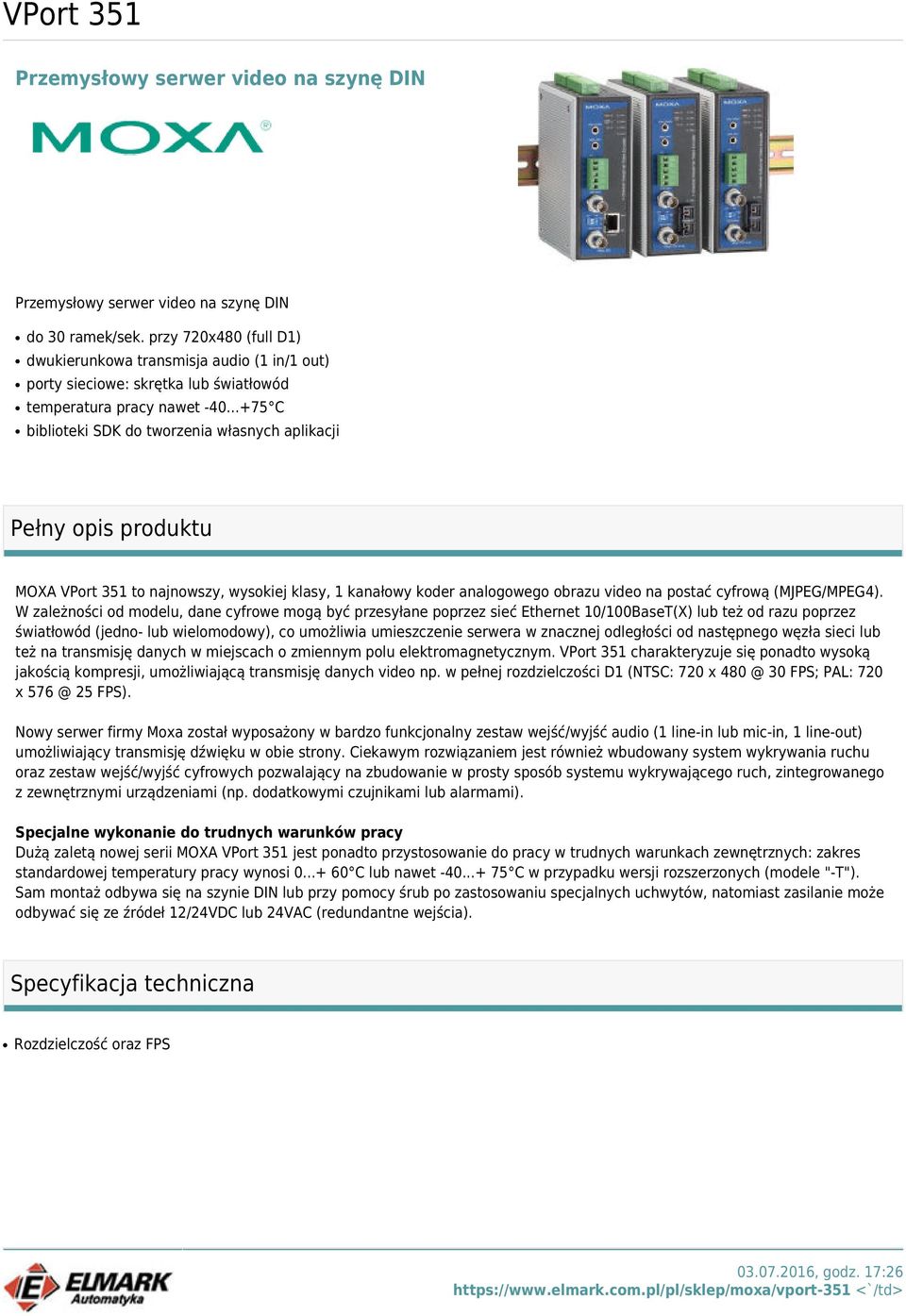

1 VPort 351 Przemysłowy serwer video na szynę DIN Przemysłowy serwer video na szynę DIN do 30 ramek/sek. przy 720x480 (full D1) dwukierunkowa transmisja audio (1 in/1 out) porty sieciowe: skrętka lub światłowód temperatura pracy nawet C biblioteki SDK do tworzenia własnych aplikacji Pełny opis produktu MOXA VPort 351 to najnowszy, wysokiej klasy, 1 kanałowy koder analogowego obrazu video na postać cyfrową (MJPEG/MPEG4). W zależności od modelu, dane cyfrowe mogą być przesyłane poprzez sieć Ethernet 10/100BaseT(X) lub też od razu poprzez światłowód (jedno- lub wielomodowy), co umożliwia umieszczenie serwera w znacznej odległości od następnego węzła sieci lub też na transmisję danych w miejscach o zmiennym polu elektromagnetycznym. VPort 351 charakteryzuje się ponadto wysoką jakością kompresji, umożliwiającą transmisję danych video np. w pełnej rozdzielczości D1 (NTSC: 720 x 30 FPS; PAL: 720 x 25 FPS). Nowy serwer firmy Moxa został wyposażony w bardzo funkcjonalny zestaw wejść/wyjść audio (1 line-in lub mic-in, 1 line-out) umożliwiający transmisję dźwięku w obie strony. Ciekawym rozwiązaniem jest również wbudowany system wykrywania ruchu oraz zestaw wejść/wyjść cyfrowych pozwalający na zbudowanie w prosty sposób systemu wykrywającego ruch, zintegrowanego z zewnętrznymi urządzeniami (np. dodatkowymi czujnikami lub alarmami). Specjalne wykonanie do trudnych warunków pracy Dużą zaletą nowej serii MOXA VPort 351 jest ponadto przystosowanie do pracy w trudnych warunkach zewnętrznych: zakres standardowej temperatury pracy wynosi C lub nawet C w przypadku wersji rozszerzonych (modele "-T"). Sam montaż odbywa się na szynie DIN lub przy pomocy śrub po zastosowaniu specjalnych uchwytów, natomiast zasilanie może odbywać się ze źródeł 12/24VDC lub 24VAC (redundantne wejścia). Specyfikacja techniczna Rozdzielczość oraz FPS

..+75 C biblioteki SDK do tworzenia własnych aplikacji Pełny opis produktu MOXA VPort 351 to najnowszy, wysokiej klasy, 1 kanałowy koder analogowego obrazu video na postać cyfrową (MJPEG/MPEG4).

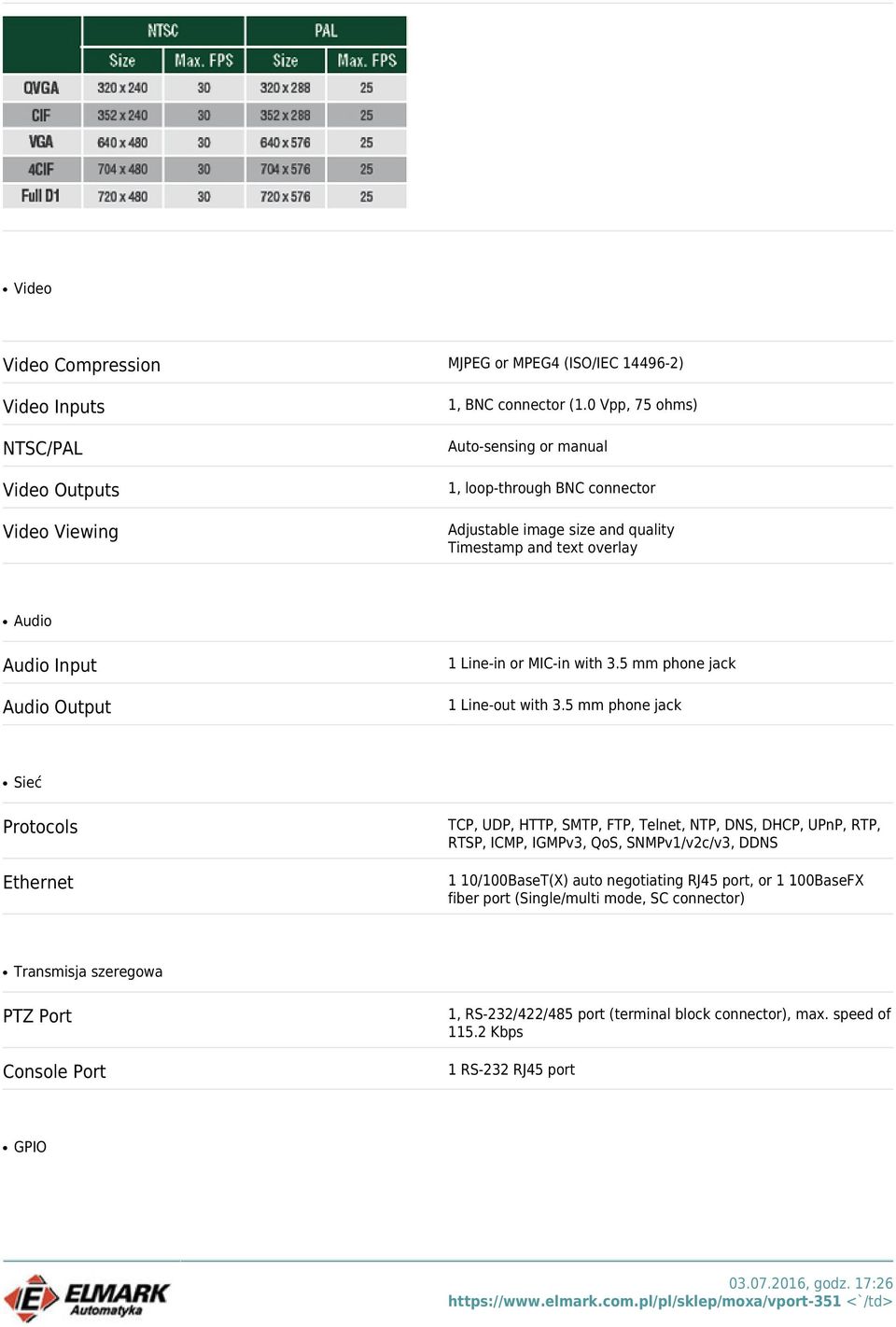

2 Video Video Compression MJPEG or MPEG4 (ISO/IEC ) Video Inputs NTSC/PAL Video Outputs Video Viewing 1, BNC connector (1.0 Vpp, 75 ohms) Auto-sensing or manual 1, loop-through BNC connector Adjustable image size and quality Timestamp and text overlay Audio Audio Input Audio Output 1 Line-in or MIC-in with 3.5 mm phone jack 1 Line-out with 3.5 mm phone jack Sieć Protocols Ethernet TCP, UDP, HTTP, SMTP, FTP, Telnet, NTP, DNS, DHCP, UPnP, RTP, RTSP, ICMP, IGMPv3, QoS, SNMPv1/v2c/v3, DDNS 1 10/100BaseT(X) auto negotiating RJ45 port, or 1 100BaseFX fiber port (Single/multi mode, SC connector) Transmisja szeregowa PTZ Port Console Port 1, RS-232/422/485 port (terminal block connector), max. speed of Kbps 1 RS-232 RJ45 port GPIO

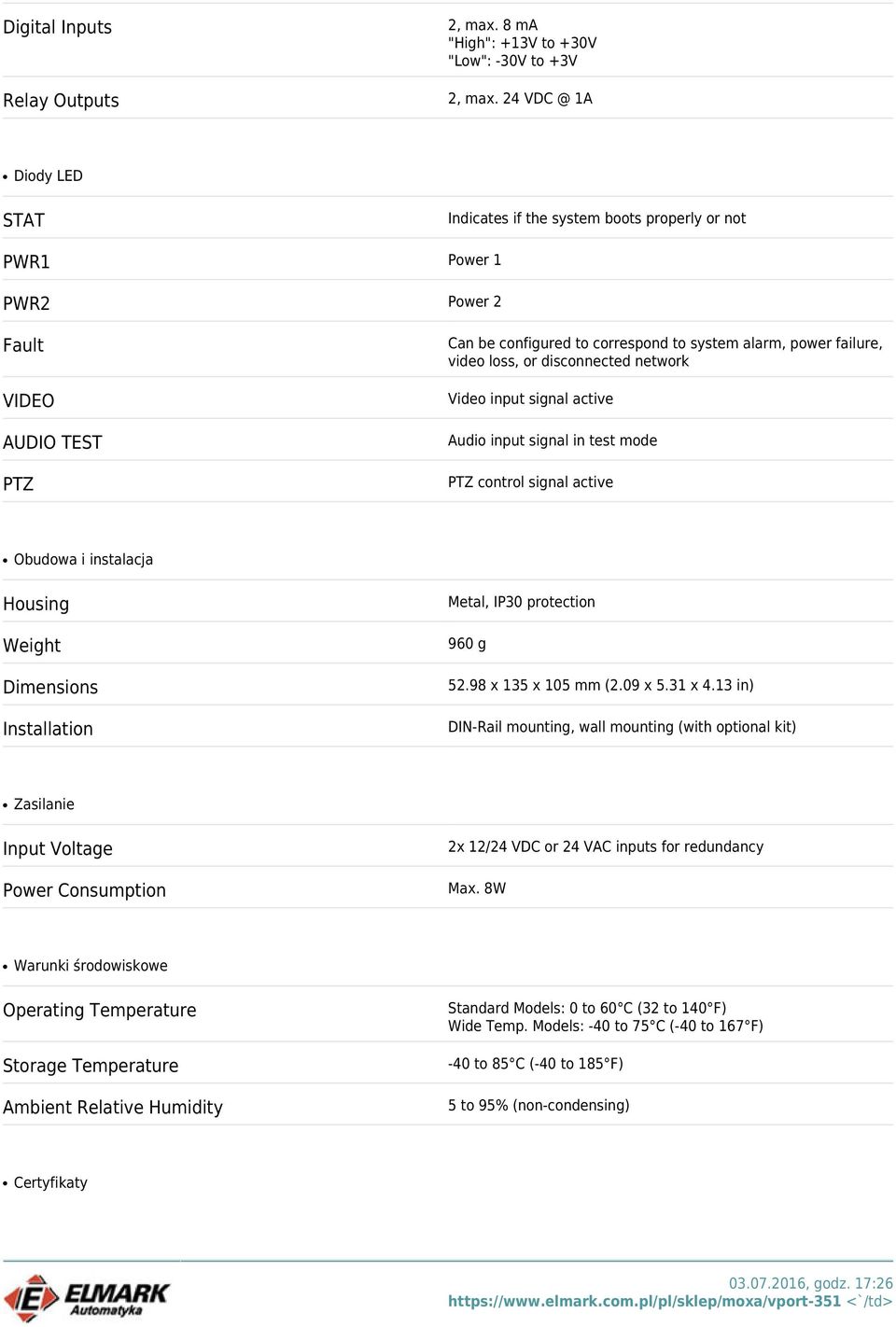

3 Digital Inputs Relay Outputs 2, max. 8 ma "High": +13V to +30V "Low": -30V to +3V 2, max. 24 1A Diody LED STAT Indicates if the system boots properly or not PWR1 Power 1 PWR2 Power 2 Fault VIDEO AUDIO TEST PTZ Can be configured to correspond to system alarm, power failure, video loss, or disconnected network Video input signal active Audio input signal in test mode PTZ control signal active Obudowa i instalacja Housing Weight Dimensions Installation Metal, IP30 protection 960 g x 135 x 105 mm (2.09 x 5.31 x 4.13 in) DIN-Rail mounting, wall mounting (with optional kit) Zasilanie Input Voltage Power Consumption 2x 12/24 VDC or 24 VAC inputs for redundancy Max. 8W Warunki środowiskowe Operating Temperature Storage Temperature Ambient Relative Humidity Standard Models: 0 to 60 C (32 to 140 F) Wide Temp. Models: -40 to 75 C (-40 to 167 F) -40 to 85 C (-40 to 185 F) 5 to 95% (non-condensing) Certyfikaty

loss, or disconnected network Video input signal active Audio input signal in test mode PTZ control signal active Obudowa i instalacja Housing Weight Dimensions Installation Metal, IP30 protection

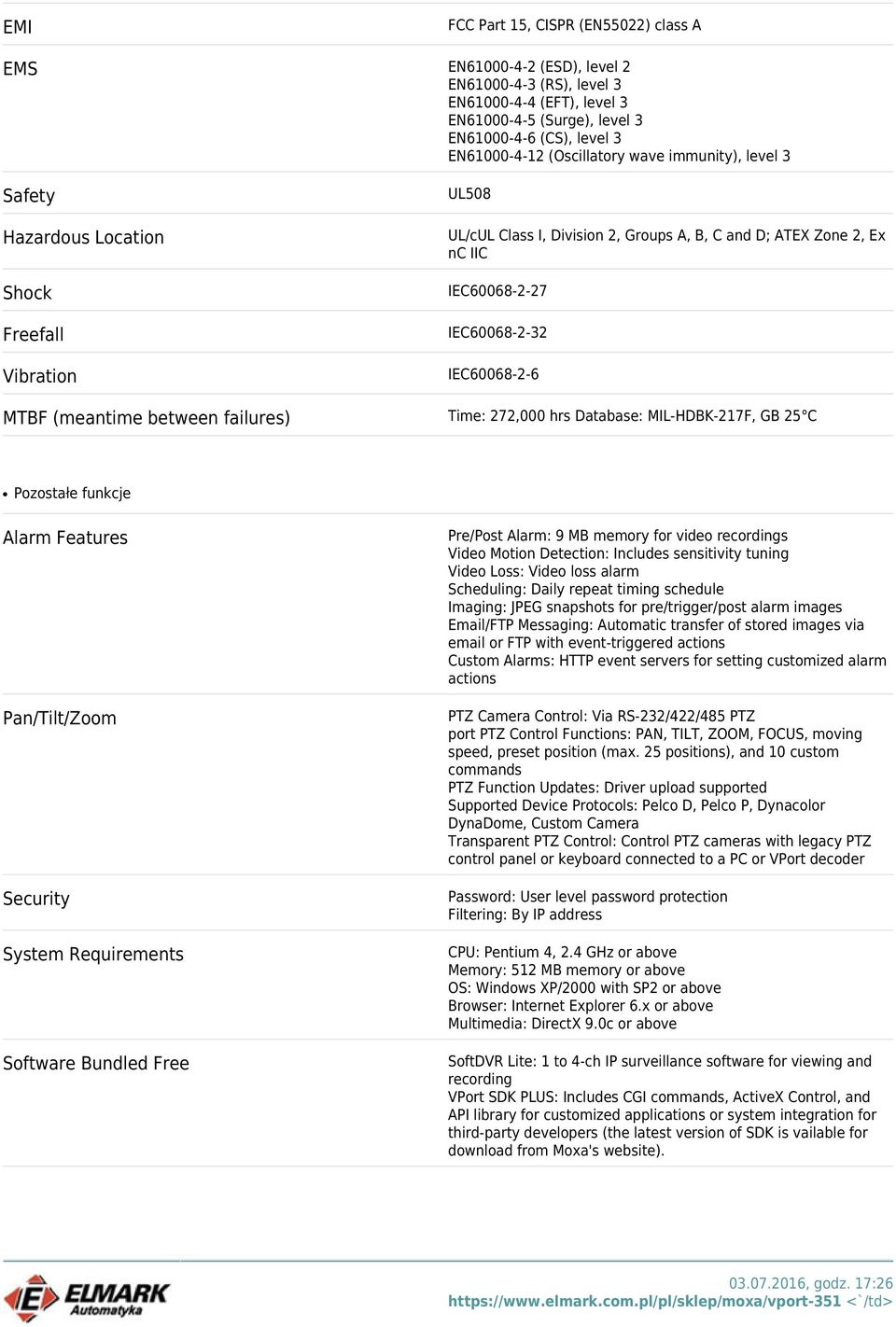

4 EMI FCC Part 15, CISPR (EN55022) class A EMS EN (ESD), level 2 EN (RS), level 3 EN (EFT), level 3 EN (Surge), level 3 EN (CS), level 3 EN (Oscillatory wave immunity), level 3 Safety Hazardous Location Shock Freefall Vibration UL508 UL/cUL Class I, Division 2, Groups A, B, C and D; ATEX Zone 2, Ex nc IIC IEC IEC IEC MTBF (meantime between failures) Time: 272,000 hrs Database: MIL-HDBK-217F, GB 25 C Pozostałe funkcje Alarm Features Pan/Tilt/Zoom Security System Requirements Software Bundled Free Pre/Post Alarm: 9 MB memory for video recordings Video Motion Detection: Includes sensitivity tuning Video Loss: Video loss alarm Scheduling: Daily repeat timing schedule Imaging: JPEG snapshots for pre/trigger/post alarm images /FTP Messaging: Automatic transfer of stored images via or FTP with event-triggered actions Custom Alarms: HTTP event servers for setting customized alarm actions PTZ Camera Control: Via RS-232/422/485 PTZ port PTZ Control Functions: PAN, TILT, ZOOM, FOCUS, moving speed, preset position (max. 25 positions), and 10 custom commands PTZ Function Updates: Driver upload supported Supported Device Protocols: Pelco D, Pelco P, Dynacolor DynaDome, Custom Camera Transparent PTZ Control: Control PTZ cameras with legacy PTZ control panel or keyboard connected to a PC or VPort decoder Password: User level password protection Filtering: By IP address CPU: Pentium 4, 2.4 GHz or above Memory: 512 MB memory or above OS: Windows XP/2000 with SP2 or above Browser: Internet Explorer 6.x or above Multimedia: DirectX 9.0c or above SoftDVR Lite: 1 to 4-ch IP surveillance software for viewing and recording VPort SDK PLUS: Includes CGI commands, ActiveX Control, and API library for customized applications or system integration for third-party developers (the latest version of SDK is vailable for download from Moxa's website).

IEC60068-2-6 MTBF (meantime between failures) Time: 272,000 hrs Database: MIL-HDBK-217F, GB 25 C Pozostałe funkcje Alarm Features Pan/Tilt/Zoom Security System Requirements Software Bundled Free

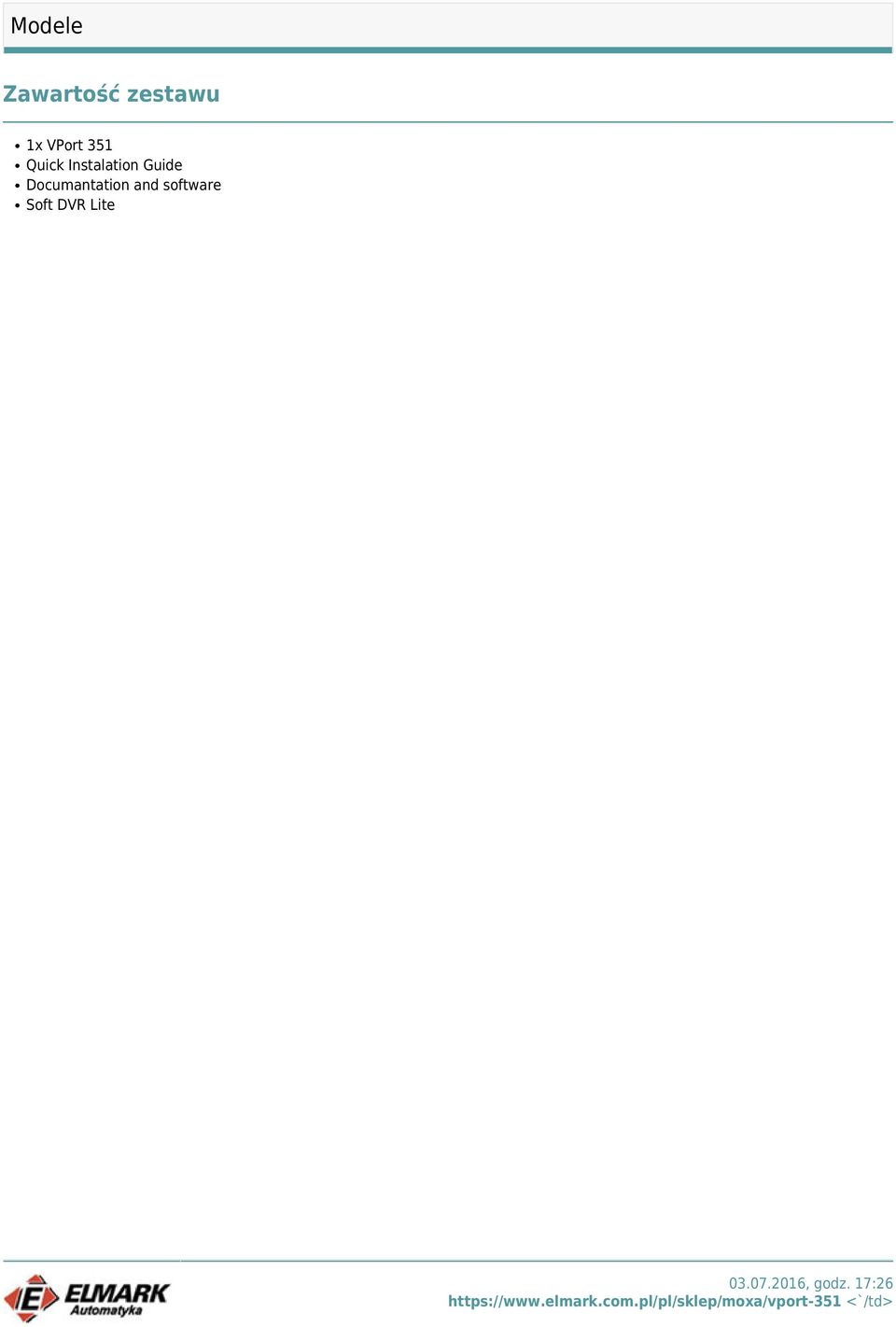

5 Modele Zawartość zestawu 1x VPort 351 Quick Instalation Guide Documantation and software Soft DVR Lite
