Fusion IV DVR Series REJETRATOR HYBRYDOWY. Zastosowanie. Właściwości:

Transkrypt

1 REJETRATOR HYBRYDOWY Rejestrator hybrydowy DVR serii Fusion IV to nowy standard nagrywania. Oprócz rejestracji obrazu z kamer analogowych, wypełnia lukę pomiędzy systemami analogowym oraz IP umożliwiając jednoczesną rejestrację obydwu typów kamer. System zaprojektowany do: nagrywania, przeszukiwania archiwum, oraz transmisji obrazu z maksymalnie 32 kamer analogowych lub IP, 16 kanałów audio oraz współpracy z urządzeniami typu POS/ATM. Fusion IV oprócz kamer analogowych wspiera cyfrowe źródła sygnału włączając kamery IP, sieciowe enkodery i kamery megapikselowych. Rejestrator umożliwia zintegrowanie do 32 kanałów hybrydowych (Analog i/lub IP). Kompresja H.264 zapewnia wysoką jakość obrazu zapewniając niewielki rozmiar plików wideo. Fusion IV zapewnia doskonałą wydajność dla kamer IP, kamer megapikselowych, punktów kasowych i innych. System operacyjny rejestratora oparty jest o system Windows XP w wersji embedded co zapewnia ochronę w postaci ściany ogniowej ( firewall ) oraz eliminując potrzebę formatowania dysku DVD przed dokonaniem archiwizacji. Panel przedni zapewnia łatwy dostęp do napędu DVD, podwójnego portu USB oraz 4 kieszeni dyskowych. Zastosowanie Globalny rozwój systemów CCTV w wersji IP a tym samym integrację istniejących systemów analogowych to pole do popisu dla rejestratora serii Fusion IV DVR. Oprócz kamer analogowych w istniejącym systemie możemy czerpać dodatkowe korzyści z jakości obrazu jaki dają kamery w wersji HD. Właściwości: Sprzęt Nagrywanie Analog i IP do 32 kanałów Globalne ustawienia nagrywania od 120/100 do 480/400 w rozdzielczości CIF (NTSC/PAL) Rozdzielczość rejestracji max (D1) Lokalne porty wideo VGA i DVI-D Dostępny z 8, 16 i 32 przelotowymi wej. wideo Archiwizacja od 500 GB do 8 TB Opcje archiwizacji zewnętrznej od 5 TB do 32 TB Wej./Wyj. 16/16 Wyj. spot multipleksowane lub przełączane 16 kanałów audio dla wybranych modeli 10/100/1000 sieć Klawiatura sterująca PTZ Windows XP typu embedded Oprogramowanie Hybryda dla kanałów analog/ip w wersji - 8/16/32 wejść wideo Oprogramowanie dostarczane z każdym modelem DVR: Fusion Server Software interfejs do podglądu lokalnie HFRVS Remote Software Umożliwia połączenie do pojedynczego DVR HFVMS Remote Management Software Umożliwia połączenie do wielu DVR Wsparcie dla Dynamic DNS Integracja z Microsoft Active Directory Zintegrowany protokół odnajdywania kamer w sieci Zintegrowana kontrola dostępu w oprogramowaniu WIN- PAK Wsparcie dla API

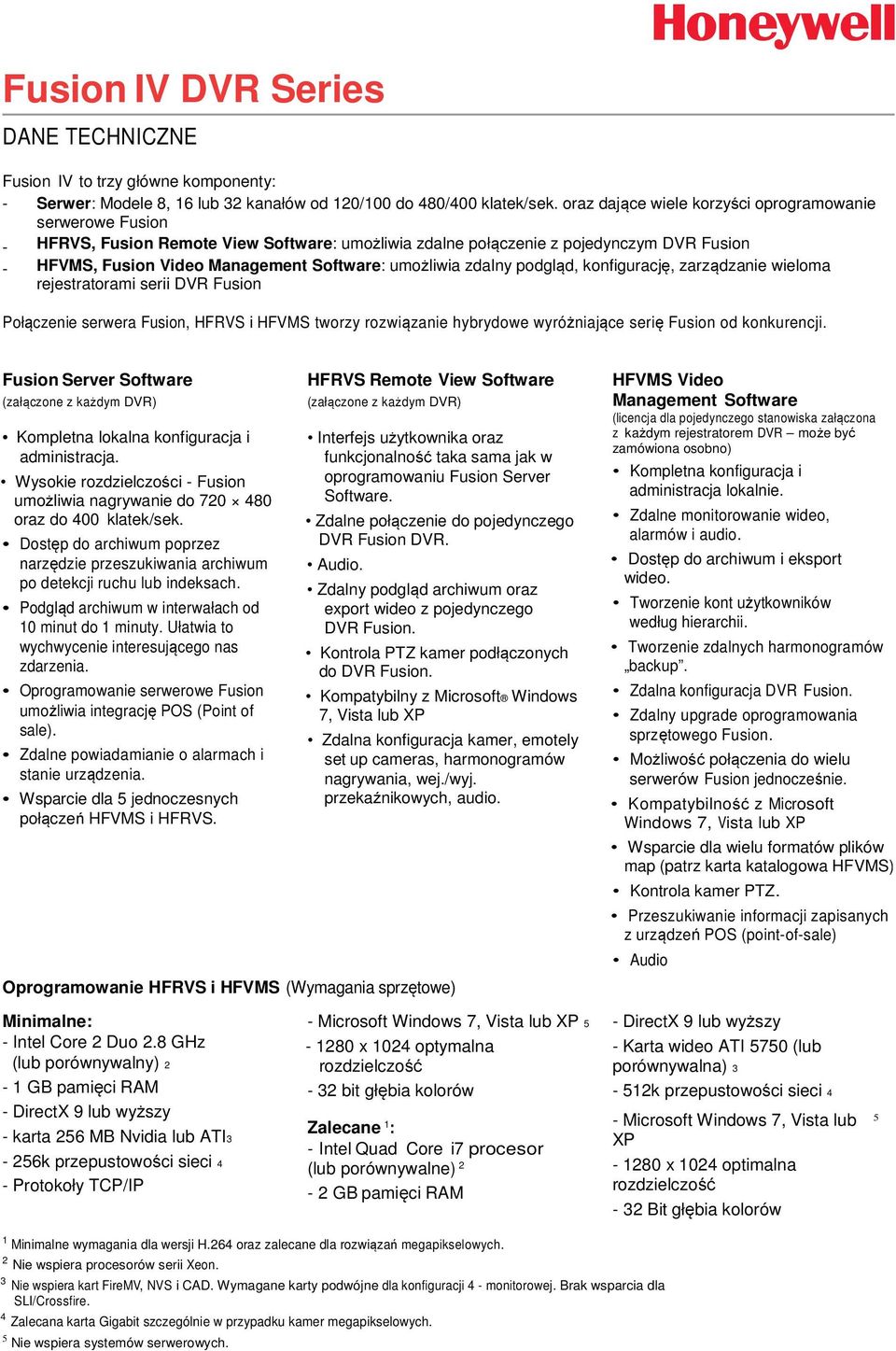

2 DANE TECHNICZNE Fusion IV to trzy główne komponenty: - Serwer: Modele 8, 16 lub 32 kanałów od 120/100 do 480/400 klatek/sek. oraz dające wiele korzyści oprogramowanie serwerowe Fusion - HFRVS, Fusion Remote View Software: umożliwia zdalne połączenie z pojedynczym DVR Fusion - HFVMS, Fusion Video Management Software: umożliwia zdalny podgląd, konfigurację, zarządzanie wieloma rejestratorami serii DVR Fusion Połączenie serwera Fusion, HFRVS i HFVMS tworzy rozwiązanie hybrydowe wyróżniające serię Fusion od konkurencji. Fusion Server Software (załączone z każdym DVR) Kompletna lokalna konfiguracja i administracja. Wysokie rozdzielczości - Fusion umożliwia nagrywanie do oraz do 400 klatek/sek. Dostęp do archiwum poprzez narzędzie przeszukiwania archiwum po detekcji ruchu lub indeksach. Podgląd archiwum w interwałach od 10 minut do 1 minuty. Ułatwia to wychwycenie interesującego nas zdarzenia. Oprogramowanie serwerowe Fusion umożliwia integrację POS (Point of sale). Zdalne powiadamianie o alarmach i stanie urządzenia. Wsparcie dla 5 jednoczesnych połączeń HFVMS i HFRVS. HFRVS Remote View Software (załączone z każdym DVR) Interfejs użytkownika oraz funkcjonalność taka sama jak w oprogramowaniu Fusion Server Software. Zdalne połączenie do pojedynczego DVR Fusion DVR. Audio. Zdalny podgląd archiwum oraz export wideo z pojedynczego DVR Fusion. Kontrola PTZ kamer podłączonych do DVR Fusion. Kompatybilny z Microsoft Windows 7, Vista lub XP Zdalna konfiguracja kamer, emotely set up cameras, harmonogramów nagrywania, wej./wyj. przekaźnikowych, audio. Oprogramowanie HFRVS i HFVMS (Wymagania sprzętowe) HFVMS Video Management Software (licencja dla pojedynczego stanowiska załączona z każdym rejestratorem DVR może być zamówiona osobno) Kompletna konfiguracja i administracja lokalnie. Zdalne monitorowanie wideo, alarmów i audio. Dostęp do archiwum i eksport wideo. Tworzenie kont użytkowników według hierarchii. Tworzenie zdalnych harmonogramów backup. Zdalna konfiguracja DVR Fusion. Zdalny upgrade oprogramowania sprzętowego Fusion. Możliwość połączenia do wielu serwerów Fusion jednocześnie. Kompatybilność z Microsoft Windows 7, Vista lub XP Wsparcie dla wielu formatów plików map (patrz karta katalogowa HFVMS) Kontrola kamer PTZ. Przeszukiwanie informacji zapisanych z urządzeń POS (point-of-sale) Audio Minimalne: - Intel Core 2 Duo 2.8 GHz (lub porównywalny) 2-1 GB pamięci RAM - DirectX 9 lub wyższy - karta 256 MB Nvidia lub ATI3-256k przepustowości sieci 4 - Protokoły TCP/IP - Microsoft Windows 7, Vista lub XP x 1024 optymalna rozdzielczość - 32 bit głębia kolorów Zalecane 1 : - Intel Quad Core i7 procesor (lub porównywalne) 2-2 GB pamięci RAM - DirectX 9 lub wyższy - Karta wideo ATI 5750 (lub porównywalna) 3-512k przepustowości sieci 4 - TCP/IP installed - Microsoft Windows 7, Vista lub XP x 1024 optimalna rozdzielczość - 32 Bit głębia kolorów 5 1 Minimalne wymagania dla wersji H.264 oraz zalecane dla rozwiązań megapikselowych. 2 Nie wspiera procesorów serii Xeon. 3 Nie wspiera kart FireMV, NVS i CAD. Wymagane karty podwójne dla konfiguracji 4 - monitorowej. Brak wsparcia dla SLI/Crossfire. 4 Zalecana karta Gigabit szczególnie w przypadku kamer megapikselowych. 5 Nie wspiera systemów serwerowych.

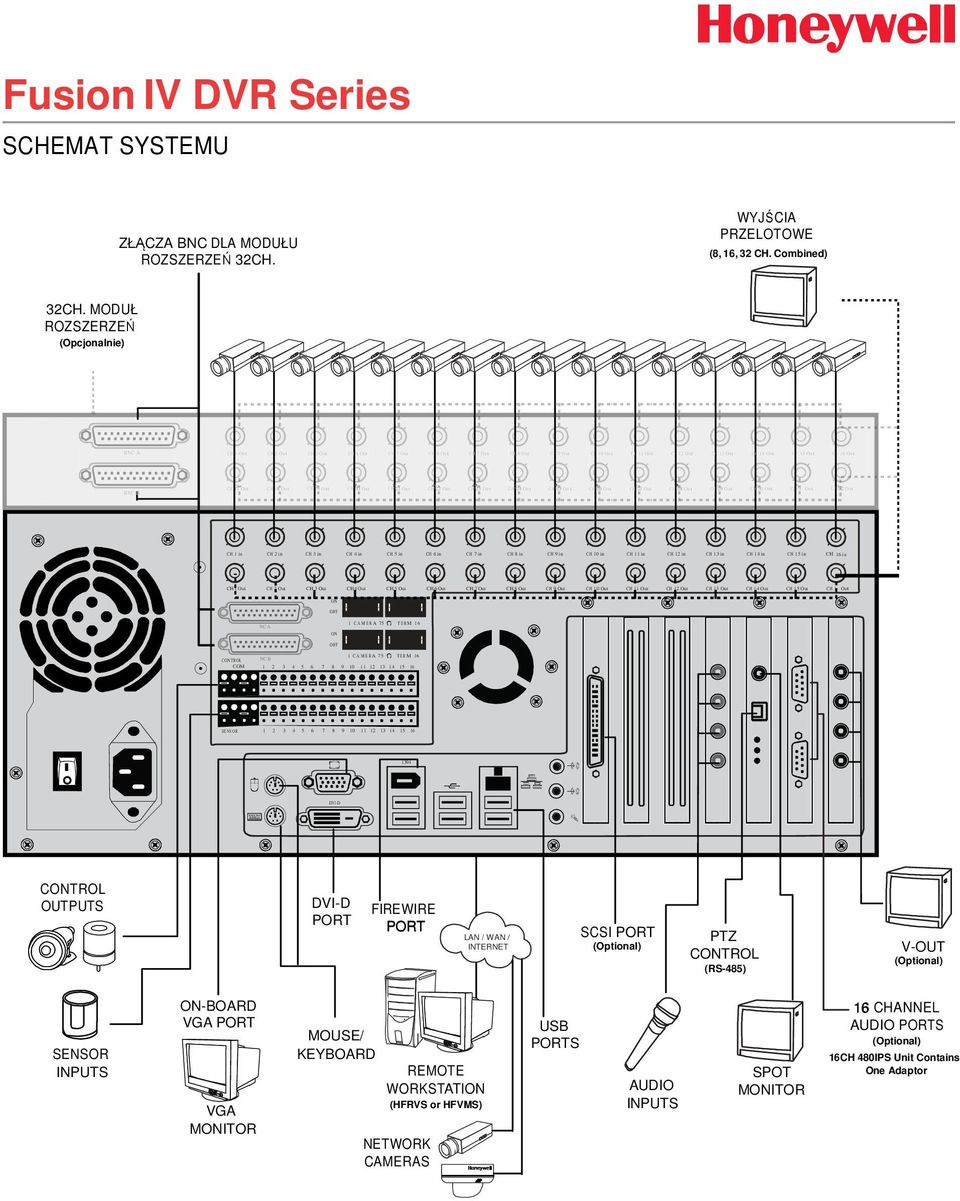

3 SCHEMAT SYSTEMU ZŁĄCZA BNC DLA MODUŁU ROZSZERZEŃ 32CH. WYJŚCIA PRZELOTOWE (8, 16, 32 CH. Combined) 32CH. MODUŁ ROZSZERZEŃ (Opcjonalnie) BNC A CH 1 Out CH 2 Out CH 3 Out CH 4 Out CH 5 Out CH 6 Out CH 7 Out CH 8 Out CH 9 Out CH 10 Out CH 11 Out CH 12 Out CH 13 Out CH 14 Out CH 15 Out CH 16 Out BNC B CH CH CH CH CH Out CH CH 17 7 Out 18 Out CH 19 9 CH 20 0 Out CH 2 2 Out 1 Out CH 222 Out t CH 2 Ou 2 4 t Ou t Ou CH 2 Out 2 7 Out CH 2 Out 2 9 CH 3 Out 30 CH 3 Out 3 Out CH 1 in CH 2 in CH 3 in CH 4 in CH 5 in CH 6 in CH 7 in CH 8 in CH 9 in CH 10 in CH 11 in CH 12 in CH 13 in CH 14 in CH 15 in CH 16 in CH 1 Out CH 2 Out CH 3 Out CH 4 Out CH 5 Out CH 6 Out CH 7 Out CH 8 Out CH 9 Out CH 1 0 Out CH 11 Out CH 12 Out CH 13 Out CH 1 4 Out CH 15 Out CH 16 Out ON OFF NC A ON OFF 1 C A M E R A 75 T E R M 16 CONTR OL COM NC B 1 C A M E R A 75 T E R M S E NS OR DVI-D CONTROL OUTPUTS DVI-D PORT FIREWIRE PORT LAN / WAN / INTERNET SCSI PORT (Optional) PTZ CONTROL (RS-485) V-OUT (Optional) SENSOR INPUTS ON-BOARD VGA PORT VGA MONITOR MOUSE/ KEYBOARD REMOTE WORKSTATION (HFRVS or HFVMS) NETWORK CAMERAS USB PORTS AUDIO INPUTS SPOT MONITOR 16 CHANNEL AUDIO PORTS (Optional) 16CH 480IPS Unit Contains One Adaptor

4 DANE TECHNICZNE Zarządzanie zdalne i FVMS Maksymalna ilość jednoczesnych sesji do rejestratora Fusion Administracja; Konfiguracja Podglad obrazu na żywo oraz jego przetwarzanie Powyższe z kontrolą PTZ Kompatybilność Rejestrator Standard Wideo Format wyświetlania wideo Kontrola kolorów Algorytm nagrywania, transmisji i kompresji Rodzaj nagrywania Wielkość archiwum Ilość klatek rejestracji R typ (Globalnie) 8, 16, 32 ch Ilość klatek rejestracji H typ (Globalnie) 16 ch Rozdzielczości analogowe Rozdzielczość kanałów IP: zawarte w dokumencie nr System Hybrydowy Detekcja ruchu wideo Rejestr zdarzeń i raportowanie interfejs DVR IP wej./wyj. Nośniki wymienne Screen obrazu NTP - klient DHCP Adresy portów Wsparcie protokołów PTZ Wspierane języki 5 jednoczesnych połączeń 1 sesja 4 sesje 1 w danej chwili Microsoft Windows 7, Vista, or XP NTSC lub PAL, oraz IP 480 ips (NTSC) 400 ips (PAL) Jasność, kontrast, barwa Kodek do wyboru; H.264, MPEG-4, MJPEG Bufor typu FIFO Pojemność do 8 TB. Patrz sekcja zamówienia Do 480/400 ips max, w zależności od modelu (NTSC/PAL) Rozdzielczosć CIF. Patrz sekcja zamówienia Do 480/400 ips (NTSC/PAL) Rozdzielczość D1. CIF: 360 x 240 NTSC lub 360 x 288 PAL 2CIF: 720 x 240 NTSC lub 720 x 288 PAL D1: 720 x 480 NTSC lub 720 x 576 PAL W zależności od modelu, wsparcie kamer do 5 Mpikseli Ilość kombinowana dla 8, 16, lub 32 kamer (IP/analog) W zależności od modelu Server-side motion detection for analog and IP cameras. IP camera motion detection for specific cameras see Doc for details Wej. alarmowe, detekcja wideo. Wsparcie dla wybranych urządzeń, więcej w dokumencie nr Wbudowany DVD-RW i 8 portów USB format JPEG Synchronizacja czasu NTP DHCP lub adres IP manualny 5 indywidualnych wpisów Wsparcie dla około 60 protok ołów PTZ English, French, German, Italian, Spanish (EU), Spanish (Americas), Portuguese, Russian, Czech, Polski Złącza Wejścia wideo Wyjście wideo Audio Wej/Wyj Wejścia ogólnego przeznaczenia Wyjścia przekaźnikowe 8, 16 przelotowe, 32 nieprzelotowe (opcjonalnie 32 ch przelotowe, BNC 1 Vp-p 75 Ohms GŁÓWNE (VGA/DVI-D) i SPOT-OUT (RCA) Wej. Audio - RCA 4 wej. 8 ch DVR/240 ips & 16 ch DVR /120 ips 8 wej. 32 ch DVR/240 ips & 32 ch DVR /480 ips 16 wej. 16 ch DVR/480 ips Wyj. Audio 1 ch, 1/8" wyj. liniowe jack 8 (8 ch DVR) lub 16 (16 ch/32 ch DVR), NO/NC do wyboru 8 (8 ch DVR) lub 16 (16 & 32 ch DVR) Porty 1 RS232 (9-pin D-Sub), 8 USB 2.0, 1 RS485 Wewnętrzne archiwum SATA HDD, do 4 Sieć 10/100/1000 NIC (opcjonalnie 1 GB) Zasilanie Napięcie zasilania VAC, Hz 10/7A Pobór mocy Do 465 W Mechaniczne Wymiary (S x W x G) Waga Konstrukcja Środowisko Temperatura Wilgotność Uwarunkowania (180 mm x 440 mm x 552 mm) Jednostka: 29 kg Przesyłka: 38 kg Obudowa: Stalowa Wykończenie: Malowanie proszkowe Pracy: 5 C do 40 C Przechowywanie: -10 C to 65 C 0% - 90%, bez kondensacji UL, cul listed; UL :2001 Safety IEC/EN :2001 CB report and certificate FCC Part 15, Subpart B, Class B EN55022 :2006 (Class B) Emissions EN EN Immunity EN55024: (Class B)

5 WYMIARY SYSTEMU

6 AKCESORIA I ZAMÓWIENIA Factory Installed Accessories HF4HWUPGCPU Fusion IV Hardware Performance Package CPU & Memory Factory Upgrade HF4R5 Fusion IV Internal RAID 5 Configuration HFDVRSCSI SCSI Interface Card for external storage HFDVRGBNIC Gigabit Network Interface adds 2nd Ethernet Port HFDVR4VOUT 4 CH Analog TV Output Card HF4VOUTM 4 CH Multiplexed Analog TV Output Card HFDVR16AUDIO 16 CH Audio Input Card External Storage Accessories HFDVREXT8T External storage 8 TB includes SCSI adapter HFDVREXTR5T External RAID 5 TB requires separate SCSI adapter (HFDVRSCSI) HFDVREXTR8T External RAID 8 TB requires separate SCSI adapter (HFDVRSCSI) HFDVREXTR16T External RAID 16 TB requires separate SCSI adapter (HFDVRSCSI) Field Installed Accessories HF4HWUPGCPUF HFDVR32LOOP HF4HD2T0 HF4HD1T0 HF4HD500 Software Part Numbers HFRVS HFVMS HFVMSP HFLICDATA NVR Software Licenses HFLICNVR1 HFLICNVR4 HFLICNVR8 HFLICNVR16 Fusion IV Hardware Performance Package CPU & Memory Field Upgrade 32 Channel Looping Expansion Box Fusion IV 2 TB Upgrade Kit Fusion IV 1 TB Upgrade Kit Fusion IV 500 GB Upgrade Kit Fusion Remote View Software Fusion Video Management Software Fusion to HRDP Remote Software 1 CH Fusion Alarm Panel for POS Data License Adds 1 CH of NVR to Fusion IV Adds 4 CH of NVR to Fusion IV Adds 8 CH of NVR to Fusion IV Adds 16 CH of NVR to Fusion IV Other Recommended Accessories Analog and IP cameras, ACUIX PTZ, Megapixel HJC4000 See Honeywell s full line of indoor and outdoor cameras, housings, lenses and infrared illuminators PTZ camera and DVR controller Zamówienia HF R 1T0 N Accessories N = No Accessories A = Factory Installed Accessories Video V Display/Compression R = Real Time/MJPEG, MPEG4, H.264 H = Real Time/H.264 Capture Rating (@ CIF resolution) Number of Channels NTSC PAL 8 = 8 Channels 12 = 120 ips* 10 = 100 ips 16 = 16 Channels 24 = 240 ips 20 = 200 ips 32 = 32 Channels** 48 = 480 ips 40 = 400 ips Model Number HF4 = Fusion IV DVR Internal Storage 500 = 500 GB Storage 1T0 = 1 TB Storage 2T0 = 2 TB Storage 4T0 = 4 TB Storage 8T0 = 8 TB Storage * 120 ips only available in 16 CH ** 32 CH only available in R series Uwaga: Honeywell zastrzega prawo do zmiany specyfikacji bez uprzedniej informacji. Siedziba Firmy TAP- SYSTEMY ALARMOWE Sp. z o.o.: os. Armii Krajowej Poznań Wsparcie techniczne: tel: +48 (0) fax: +48 (0) llugowski@tap.com.pl tap@tap.com.pl sprzedaz@tap.com.pl
