CPU Intel Core i7-3517ue 1.7 GHz, or Intel Celeron 1047UE 1.4 GHz

Transkrypt

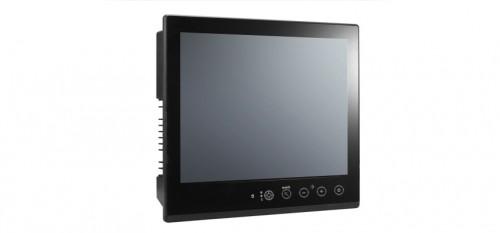

1 MPC calowy bez wentylatorowy komputer panelowy, do zastosowań morskich 15 calowy komputer panelowy Procesor 3 generacji Intel (Intel Core i7 3517UE 1.7 GHz lub Celeron 1047UE, 1.40 GHz) Praca w temp. od -40 do 70 C Ekran o jasności 1000 nitów jest czytelny w świetle słonecznym Ekran dotykowy akceptujący dotyk w rękawicach Bez wentylatorowy design Komputer certyfikowany do pracy w strefie zagrożonej wybuchem: Class 1 Division 2, ATEX Zone 2*, and IECEx* certified Wiele wejść zasilających (AC & DC) Pełny opis produktu MPC-2150 to 15 calowy komputer panelowy posiada procesor 3 generacji Intel Core, jest niezawodny, wytrzymały, nie posiada wentylatorów przez co idealnie sprawdza się w wymagających aplikacjach przemysłowych. Jeśli chodzi o interfejsy to na pokładzie znajdziemy 2x RS-232/422/485, 2 porty gigabit Ethernet a także USB, co ułatwia integracje z różnymi systemami. Komputer Moxy wyposażony jest również w porty wideo: DVI-D oraz VGA, dzięki którym można podłączyć więcej monitorów, np. w ramach systemu nawigacyjnego. Komputer ten może pracować w temp. od -40 to 70 C, i posiada opatentowaną bez wentylatorową konstrukcję, która bardzo wydajnie odprowadza ciepło procesora, sprawiając ze jest to najbardziej niezawodny komputer panelowy przeznaczona do pracy w trudnych warunkach przemysłowych w zastosowaniach takich jak pola naftowe, platformy wiertnicze. MPC-2150 wyposażony jest w matrycę LCD, która jest czytelna nawet w świetle słonecznym dzięki jasności 1000 nitów. Jej niewątpliwą zaletą jest również możliwość obsługi w rękawicach, mimo że jest to multi-dotyk pojemnościowy. Specyfikacja techniczna Computer CPU Intel Core i7-3517ue 1.7 GHz, or Intel Celeron 1047UE 1.4 GHz Supported OS Windows Embedded Standard 7 32/64-bit, Windows 7 Professional 32/64-bit (the OS is not pre-installed)

2 System Chipset System Memory USB Storage BIOS Video Output Buzzer Intel HM65 Express Chipset 4 GB pre-installed (SDRAM) USB 2.0 hosts x 4, type-a connectors, supporting system boot up inch HDD/SSD slot + 1 CFast slot (storage is not pre-installed) 64 Mbit Flash BIOS SPI type, ACPI function supported DVI-D x 1, VGA x 1 (female) 75 to 85 db (IEC compliant) Other Peripherals Audio KB/MS Line-in and line-out interface, with 3.5 mm mini jack 2 PS/2 interfaces supporting standard PS/2 keyboard and mouse Display Panel Size Panel Type Touch 15-inch viewable image size TN Capacitive multi-touch with glove-friendly support (touch models only) Aspect Ratio 5:4 Pixels 1024 x 768 Pixel Pitch (RGB) Response Time (H) x (V) mm 20 ms (gray to gray) Contrast Ratio 700:1 Light Intensity 1000 cd/m/m Viewing Angles 178 /178 Active Display Area Max. No. of Colors (H) x (V) mm 16.7M (8 bit color) Resolution VGA: 640 x 480 SVGA: 800 x 600 XGA: 1024 x 768 Ethernet Interface LAN Auto-sensing 10/100/1000 Mbps ports (RJ45 port) x 2 Magnetic Isolation Protection 1.5 kv, built-in Serial Interface Serial Standards 2 RS-232/422/485 ports, software-selectable (DB9 male) Serial Communication Parameters

3 Data Bits 5, 6, 7, 8 Stop Bits 1, 1.5, 2 Parity Flow Control Baudrate None, Even, Odd, Space, Mark RTS/CTS, XON/XOFF 50 bps to Kbps (supports non-standard baudrates; see user s manual for details) Serial Signals RS-232 RS-422 RS-485-4w RS-485-2w TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND TxD+, TxD-, RxD+, RxD-, GND TxD+, TxD-, RxD+, RxD-, GND Data+, Data-, GND LEDs System LAN Storage, Power 100M/Link x 2, 1000M/Link x 2 (on connector) Front Panel LEDs Smart OSD MENU, Brightness, INFO, Brightness Mode, Day/Dusk/Night, Storage Yes Physical Characteristics Housing Weight Dimensions Mounting System Cooling Aluminum sheet metal 6.5 kg (14.44 lb) 356 x 315 x 77.2 mm (14.02 x x 3.04 in) Panel (standard), VESA (mounting kit is optional) Fanless thermal design Environmental Limits Operating Temperature Storage Temperature Ambient Relative Humidity -40 to 70 C (-40 to 158 F) -40 to 70 C (-40 to 158 F) 5 to 95% (non-condensing) Anti-vibration 2 Grms, Hz frequency, compliant with IEC standard Anti-shock 20 Grms, half sine wave under system operating, 11 ms duration, compliant with IEC standard Power Requirements Input Voltage DC: 12/24 VDC (Range 9 to 36 VDC) AC: 100 to 240 VAC

4 Power Consumption Less than 120 W, VDC Standards and Certifications Safety UL , IEC EMC EN 55022/24 EMI EMS Ingress Protection Rating Green Product CISPR 22, FCC Part 15B Class A IEC ESD: Contact: 4 kv; Air: 8 kv IEC RS: 80 MHz to 1 GHz: 10 V/m IEC EFT: Power: 2 kv; Signal: 1 kv IEC Surge: Power: 2 kv; Signal: 1 kv IEC CS: 10 V IEC , IEC IP66 (front) / IP22 (rear) / NEMA 4X RoHS, crohs, WEEE Warranty Warranty Period Details Computer system: 3 years LCD panel: 1 year See Modele Symbol Opis MPC-2150X-T SSD/HDD, slot CFast, podwójne wejście zasilające AC/DC MPC-2150Z-T SSD/HDD, slot CFast, podwójne wejście zasilające AC/DC, pojemnościowy ekran MPC-2157X-T 15 calowy, bez wentylatorowy komputer panelowy, procesor Intel Core i7 3517UE 1.7 GHz,2x SSD/HDD, slot CFast, podwójne wejście zasilające AC/DC MPC-2157Z-T 15 calowy, bez wentylatorowy komputer panelowy, procesor Intel Core i7 3517UE 1.7 GHz,2x SSD/HDD, slot CFast, podwójne wejście zasilające AC/DC, pojemnościowy ekran MPC-2150Z-T-W7E SSD/HDD, slot CFast, podwójne wejście zasilające AC/DC, ekran pojemnościowy,

5 Zawartość zestawu 1x MPC x 2-pin terminal block do zasilania DC Zestaw do montażu dysku 2,5 cala SATA SSD/HDD Dokumentacja, sterowniki - płyta DVD Instrukcja uruchomienia (drukowana) Karta gwarancyjna
