Owner s manual. Timer / manual / motion detection / alarm Recording frame rate PAL:25fps NTSC:30fps

Transkrypt

1

2

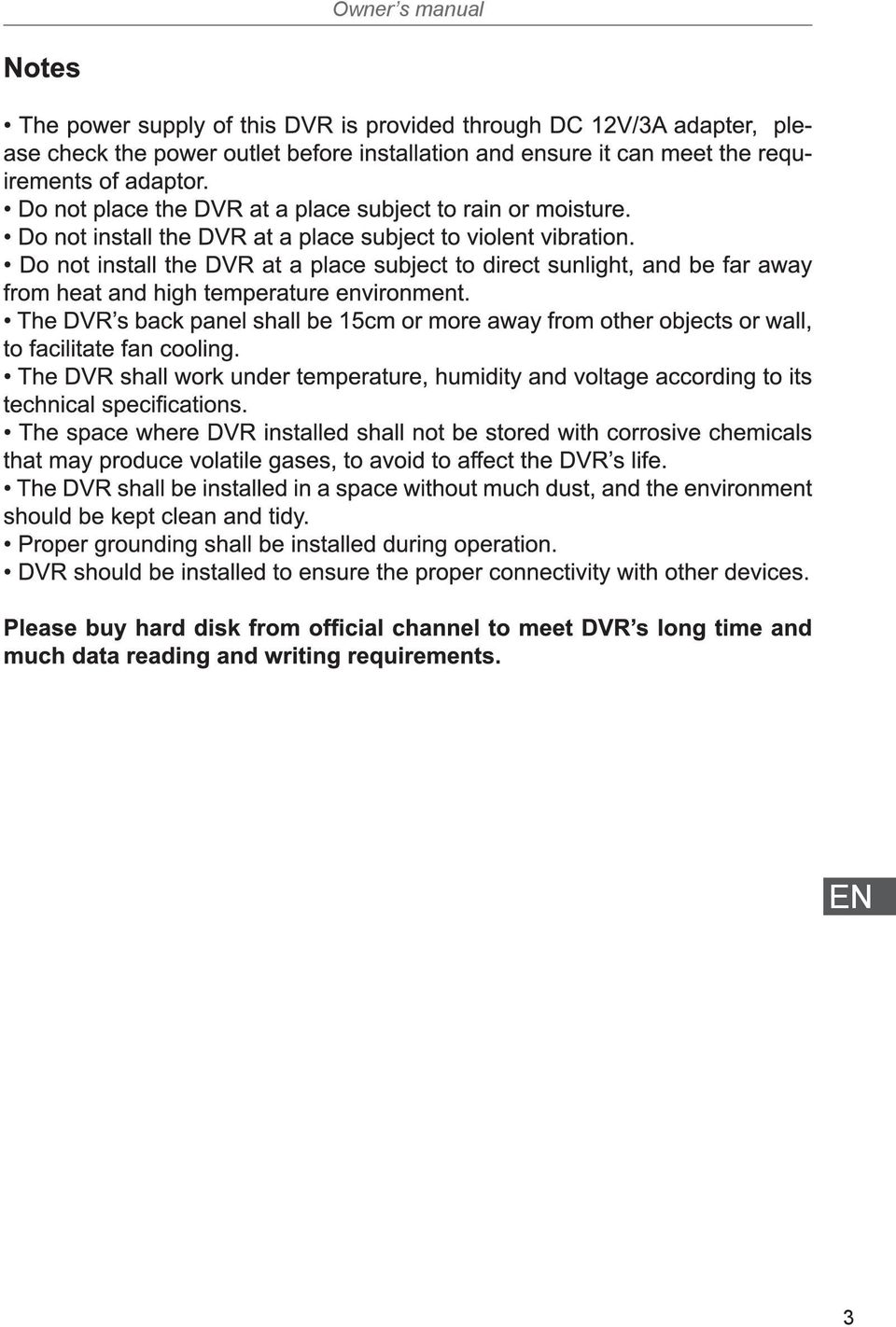

3 Owner s manual EN 3

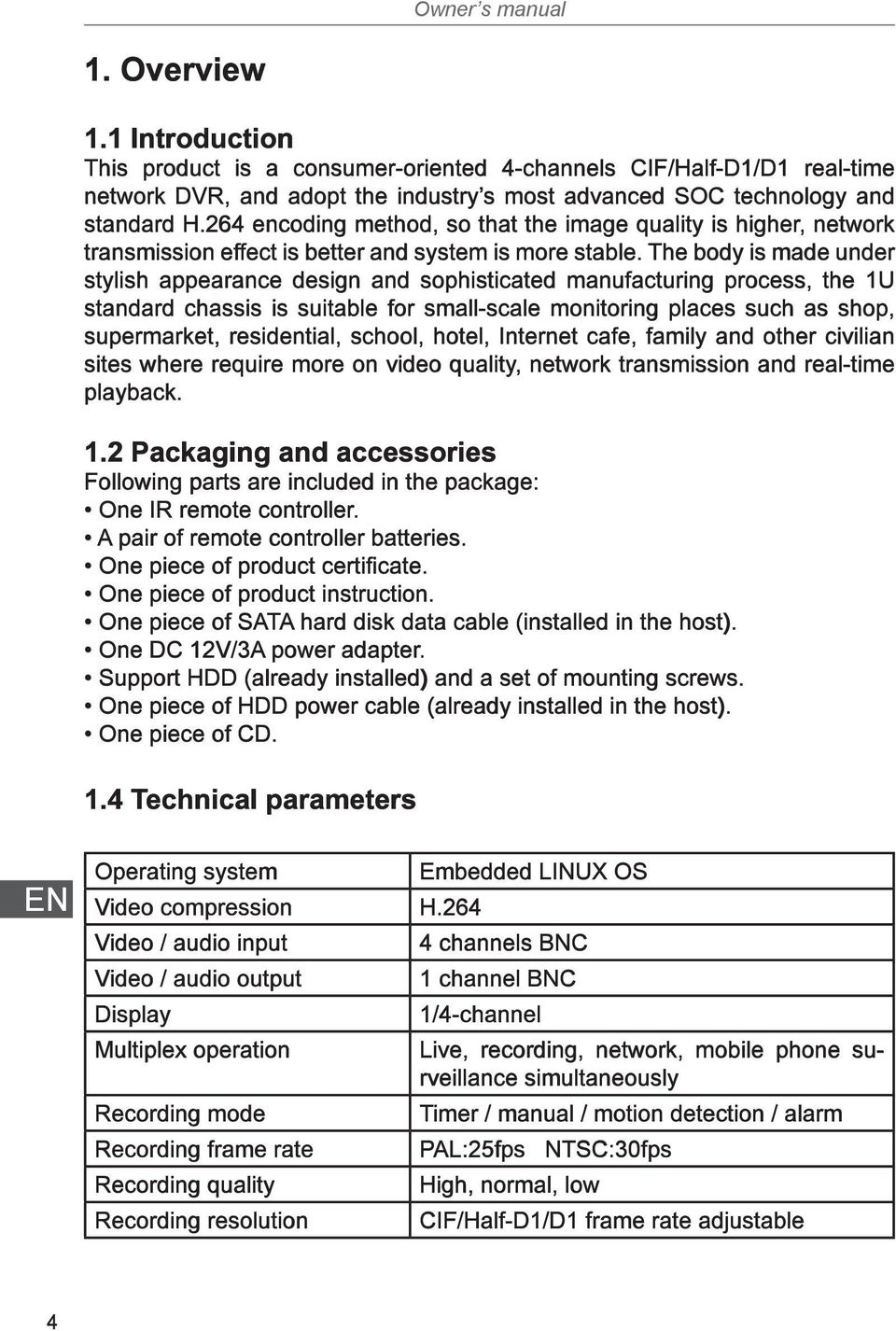

4 Owner s manual 1. Overview 1.1 Introduction This product is a consumer-oriented 4-channels CIF/Half-D1/D1 real-time network DVR, and adopt the industry s most advanced SOC technology and standard H.264 encoding method, so that the image quality is higher, network transmission effect is better and system is more stable. The body is made under stylish appearance design and sophisticated manufacturing process, the 1U standard chassis is suitable for small-scale monitoring places such as shop, supermarket, residential, school, hotel, Internet cafe, family and other civilian sites where require more on video quality, network transmission and real-time playback. 1.2 Packaging and accessories Following parts are included in the package: One IR remote controller. A pair of remote controller batteries. One piece of product certificate. One piece of product instruction. One piece of SATA hard disk data cable (installed in the host). One DC 12V/3A power adapter. Support HDD (already installed) and a set of mounting screws. One piece of HDD power cable (already installed in the host). One piece of CD. 1.4 Technical parameters EN Operating system Embedded LINUX OS Video compression H.264 Video / audio input 4 channels BNC Video / audio output 1 channel BNC Display 1/4-channel Multiplex operation Live, recording, network, mobile phone surveillance simultaneously Recording mode Timer / manual / motion detection / alarm Recording frame rate PAL:25fps NTSC:30fps Recording quality High, normal, low Recording resolution CIF/Half-D1/D1 frame rate adjustable 4

5 Owner s manual Recording playback 1/4 channel playback simultaneously (optional playback channel). Support remote file playback, rapid play by times (fast backward), play by frame etc. Recording backup Support U-disk backup, moved hard disk backup, network backup, backup by files,backup by time. Network transmission 4 channels real-time network transmission with CIF resolution. alarm Send pictures to the designated . PTZ control Support PTZ protocol PELCO-D,PELCO-P PIP Support Zoom Support HDD Support 1 SATA HDD, capacity to 2T Network and protocol 1 RJ-45 10/100M via Ethernet, support TCP/ IP, DHCP, DNS, DDNS, NTP etc. IE browser Support Client software Support Group play Support five users online access Multi-language Support Mobile phone surveillance Support Windows, symbian, iphone, blackberry, Android Mouse interface USB1.1 Backup interface USB2.0 Remote controller Support User authority Support multi-level user authority distribution Power DC 12V/3A Working temperature 0 0 ~ 50 0 Working humidity 10% ~ 90% EN 5

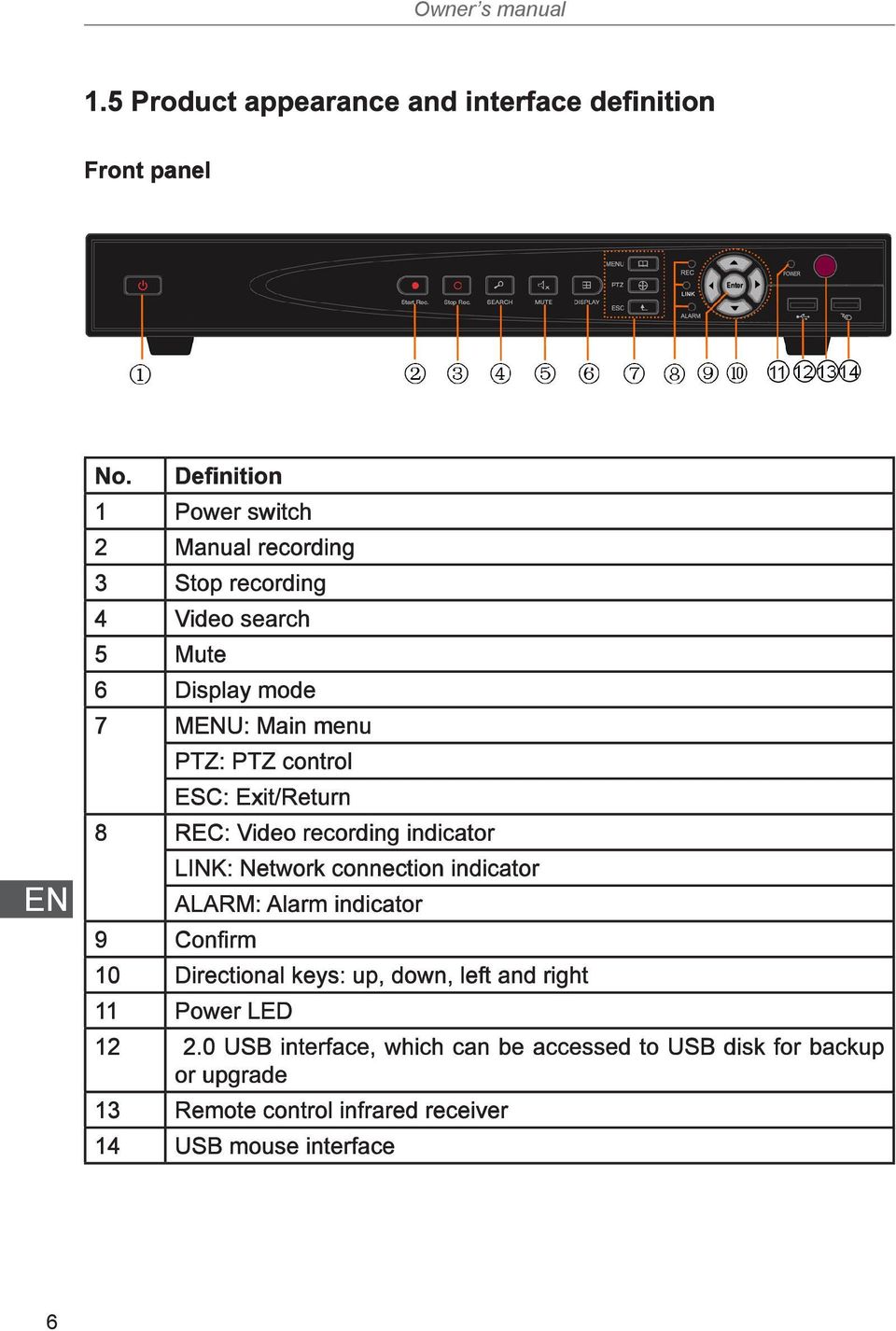

6 Owner s manual 1.5 Product appearance and interface definition Front panel EN No. Definition 1 Power switch 2 Manual recording 3 Stop recording 4 Video search 5 Mute 6 Display mode 7 MENU: Main menu PTZ: PTZ control ESC: Exit/Return 8 REC: Video recording indicator LINK: Network connection indicator ALARM: Alarm indicator 9 Confirm 10 Directional keys: up, down, left and right 11 Power LED USB interface, which can be accessed to USB disk for backup or upgrade 13 Remote control infrared receiver 14 USB mouse interface 6

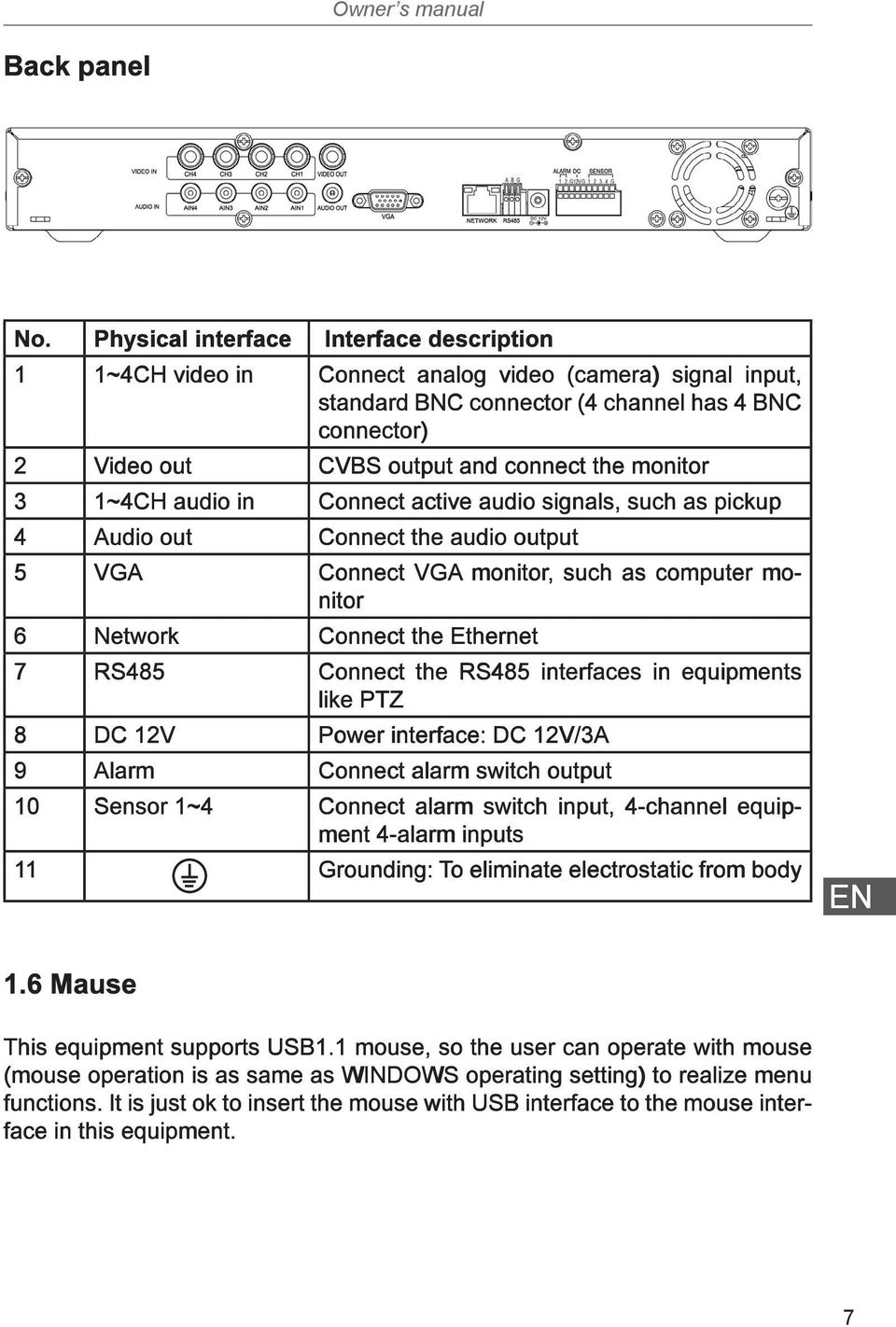

7 Owner s manual Back panel No. Physical interface Interface description 1 1~4CH video in Connect analog video (camera) signal input, standard BNC connector (4 channel has 4 BNC connector) 2 Video out CVBS output and connect the monitor 3 1~4CH audio in Connect active audio signals, such as pickup 4 Audio out Connect the audio output 5 VGA Connect VGA monitor, such as computer monitor 6 Network Connect the Ethernet 7 RS485 Connect the RS485 interfaces in equipments like PTZ 8 DC 12V Power interface: DC 12V/3A 9 Alarm Connect alarm switch output 10 Sensor 1~4 Connect alarm switch input, 4-channel equipment 4-alarm inputs 11 Grounding: To eliminate electrostatic from body EN 1.6 Mause This equipment supports USB1.1 mouse, so the user can operate with mouse (mouse operation is as same as WINDOWS operating setting) to realize menu functions. It is just ok to insert the mouse with USB interface to the mouse interface in this equipment. 7

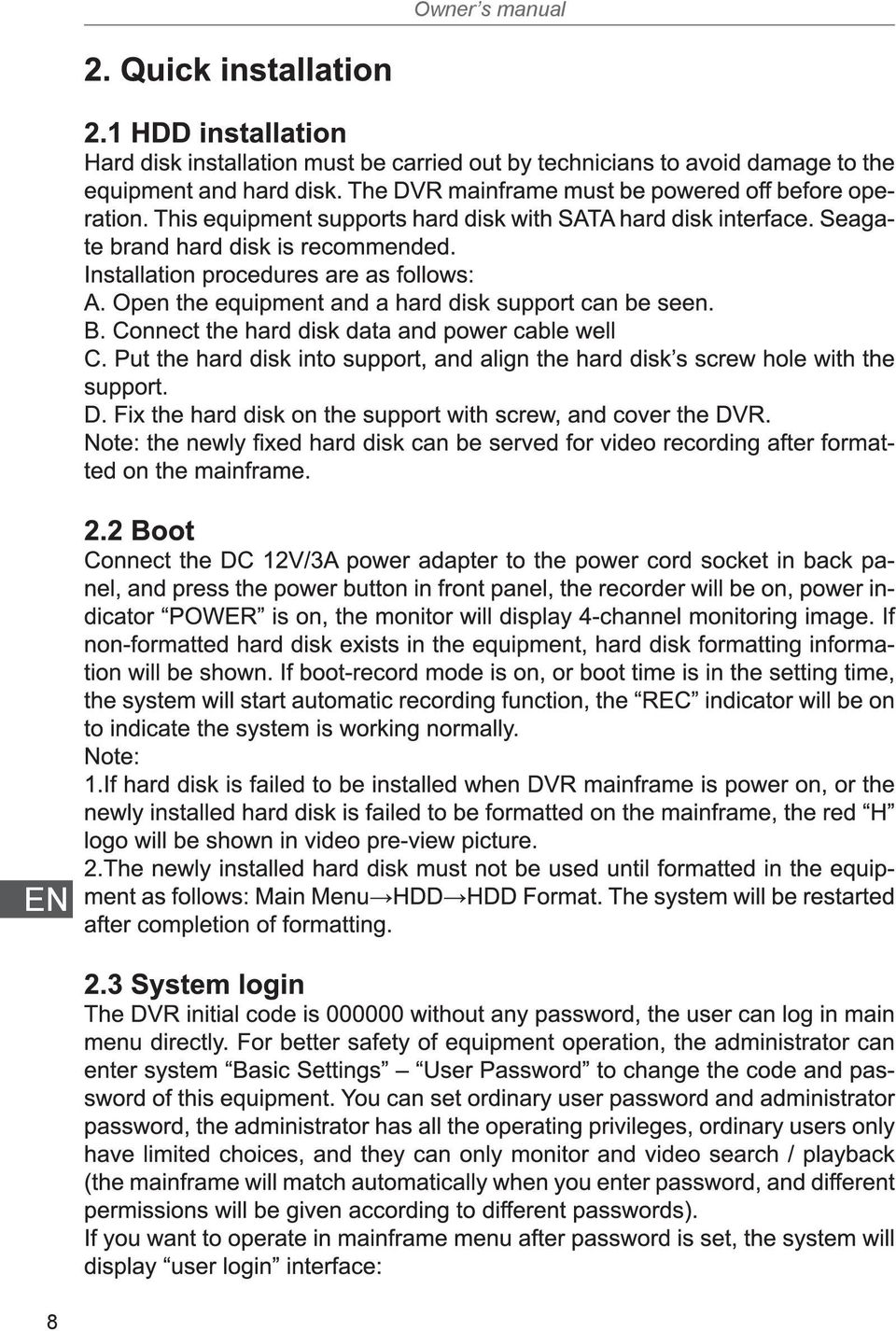

8 Owner s manual EN 8

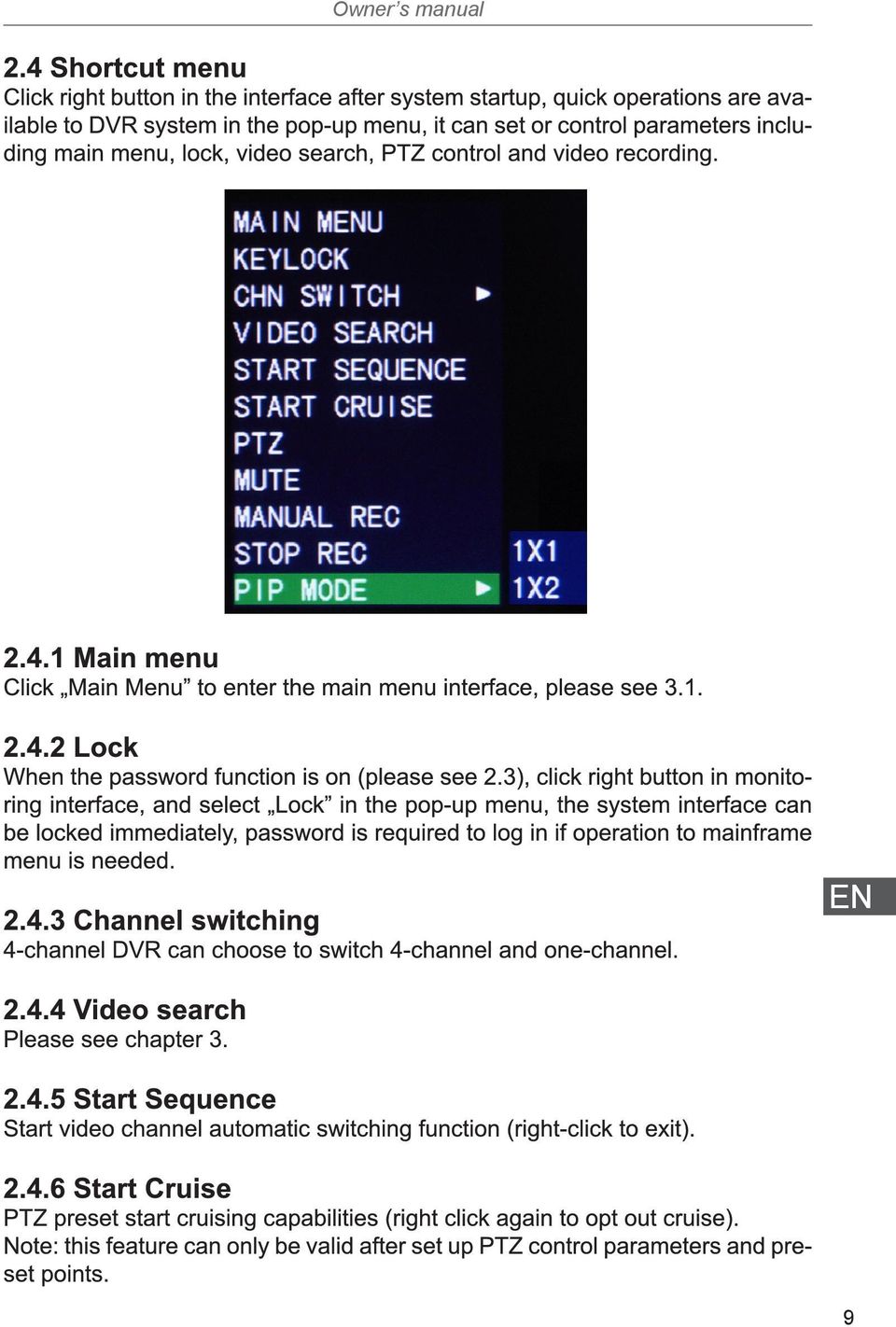

9 Owner s manual EN 9

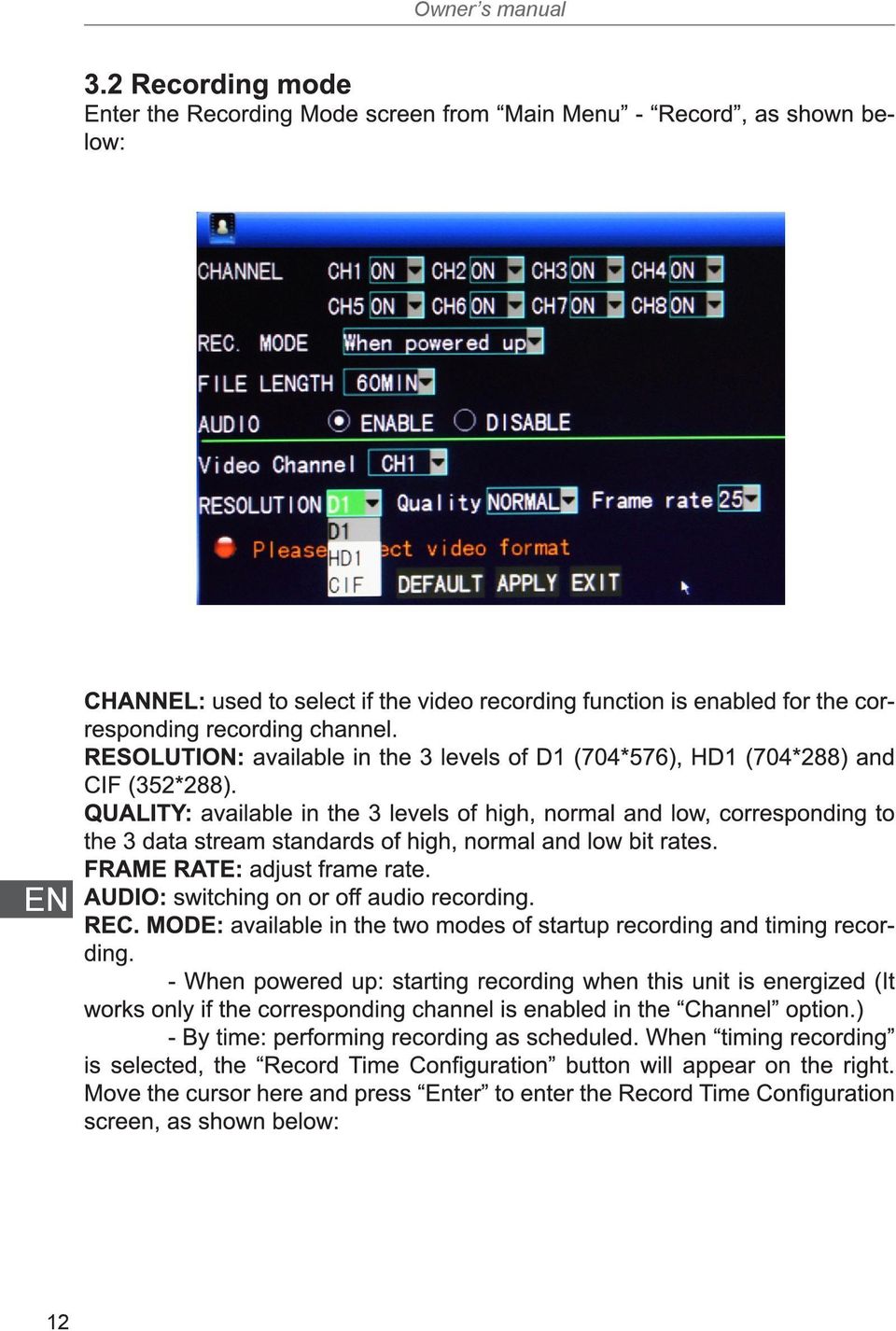

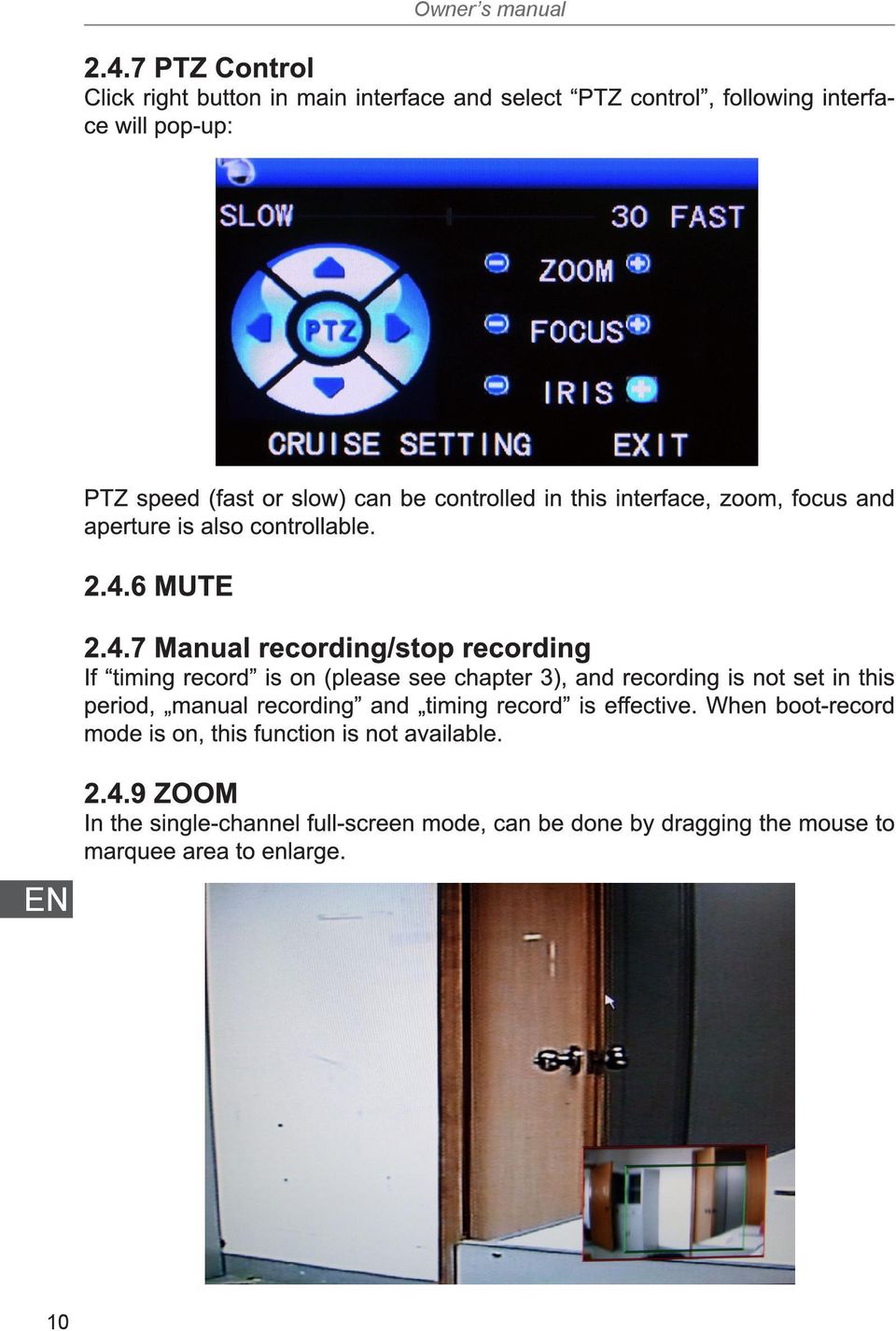

10 Owner s manual EN 10

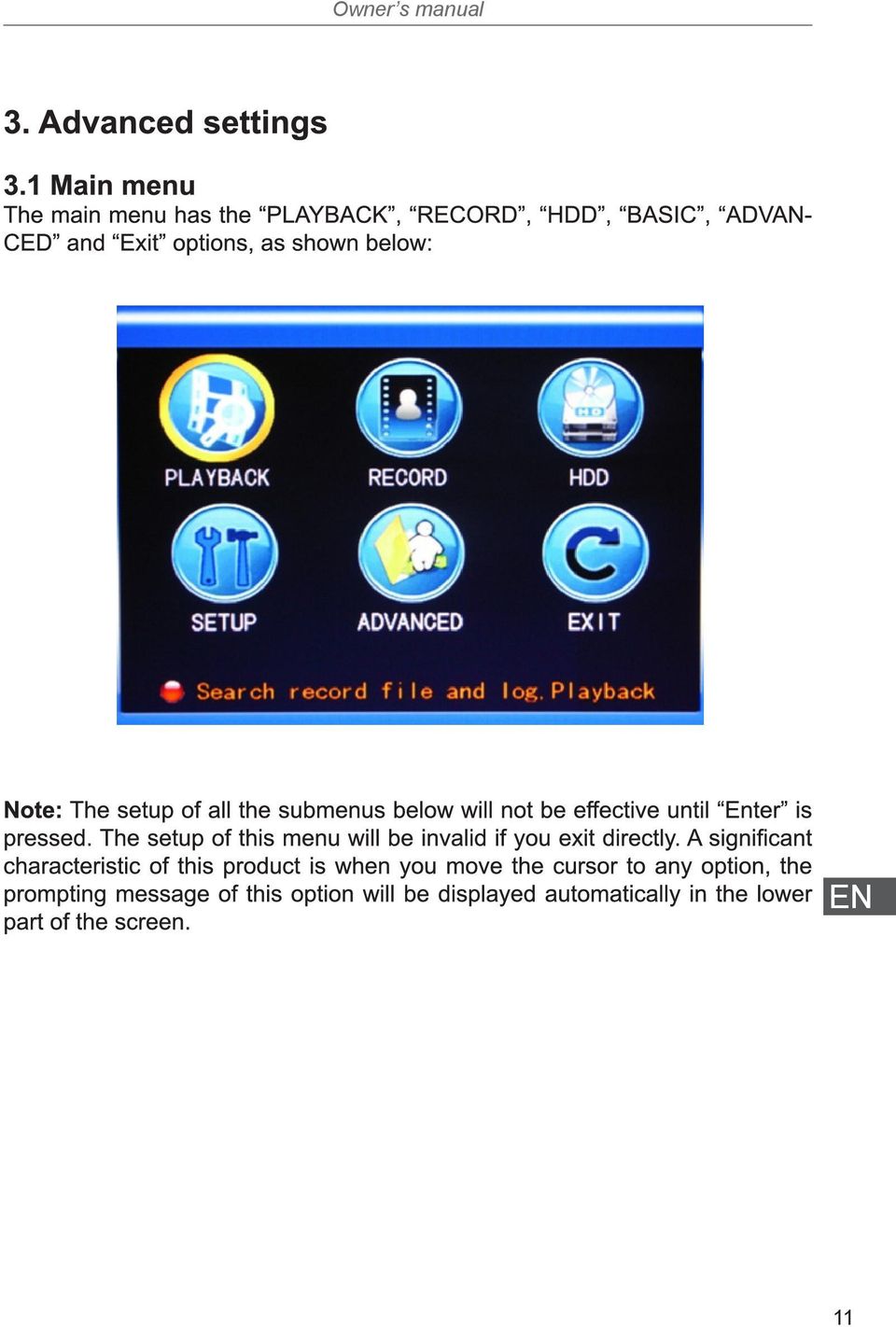

11 Owner s manual EN 11

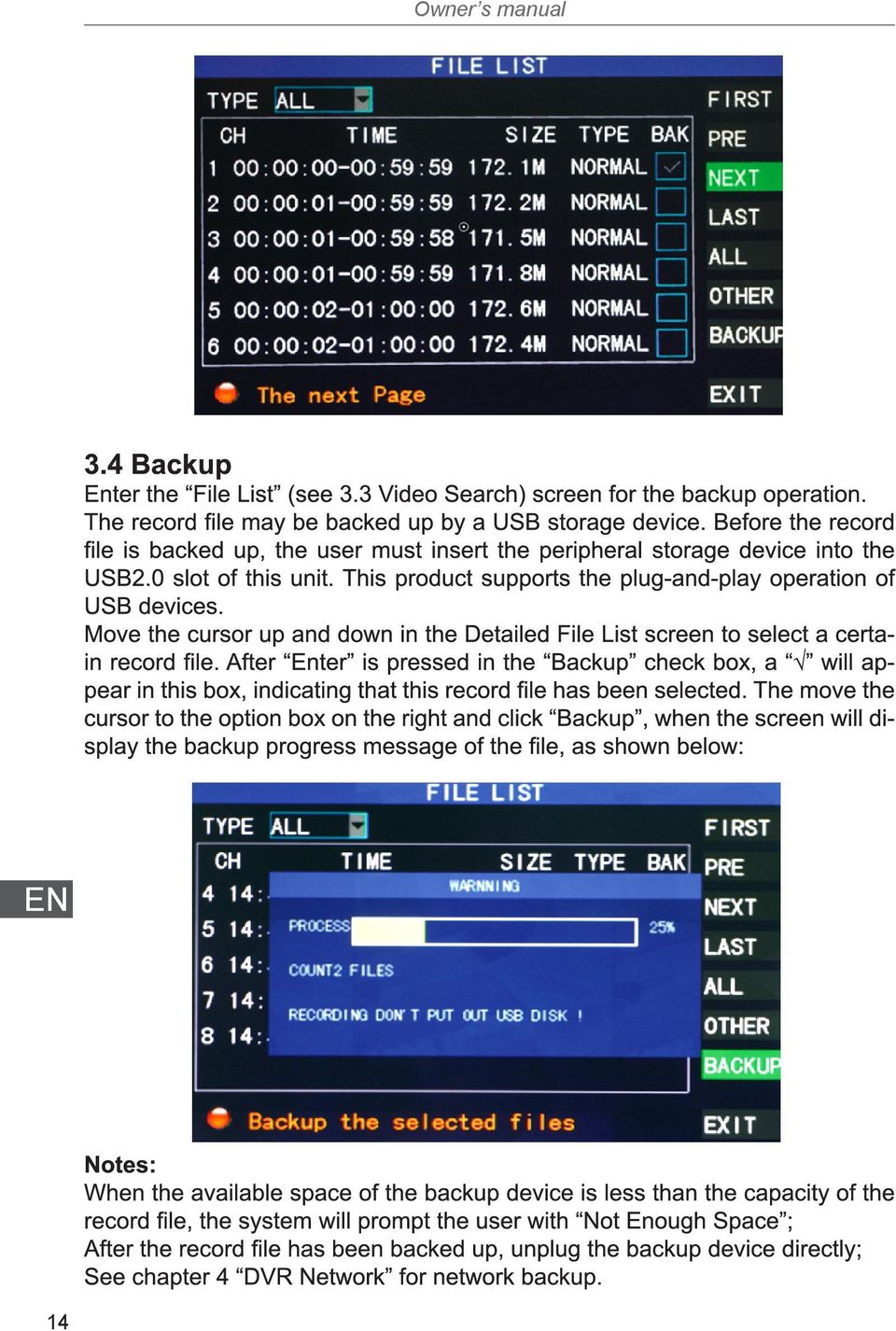

12 Owner s manual EN 12

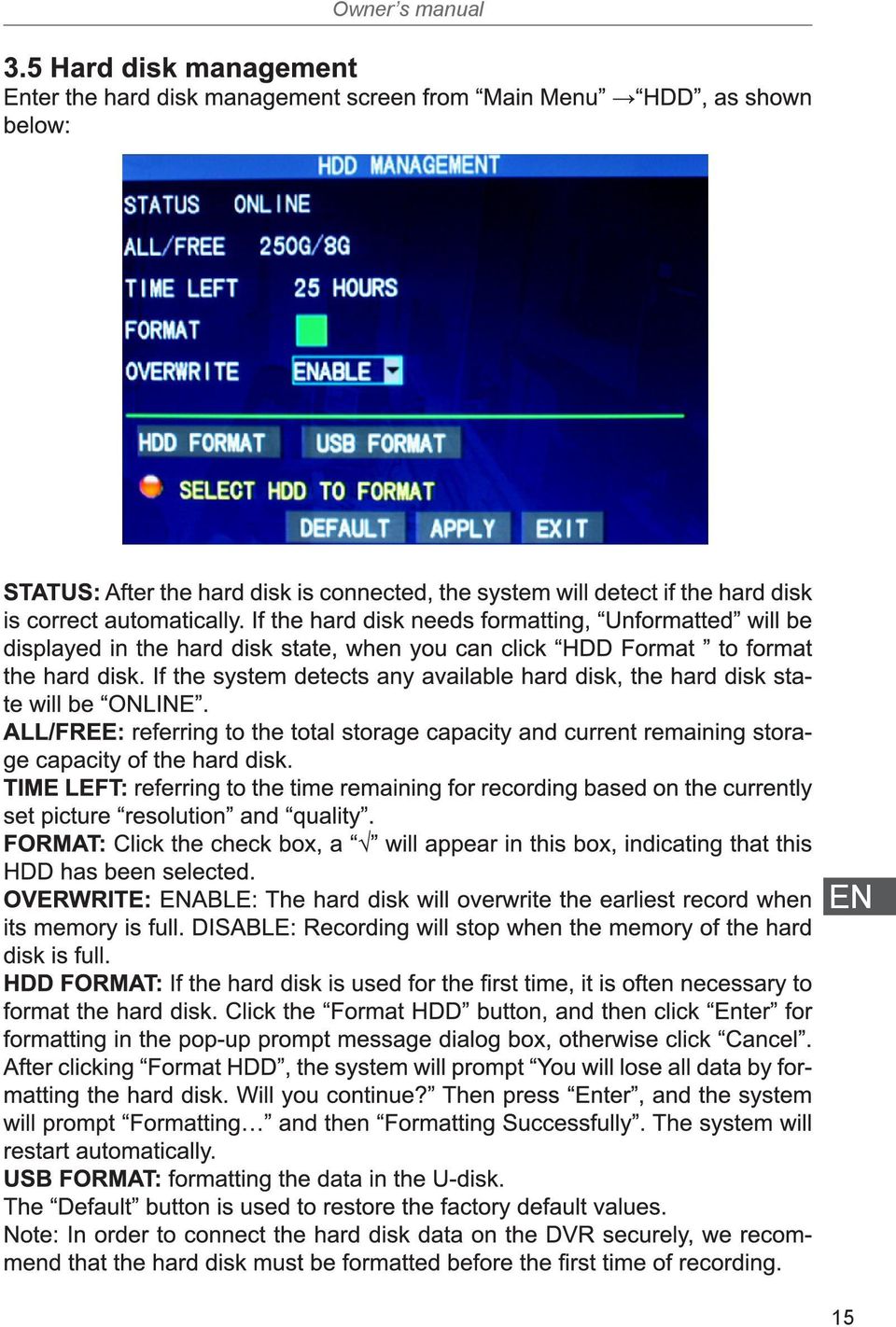

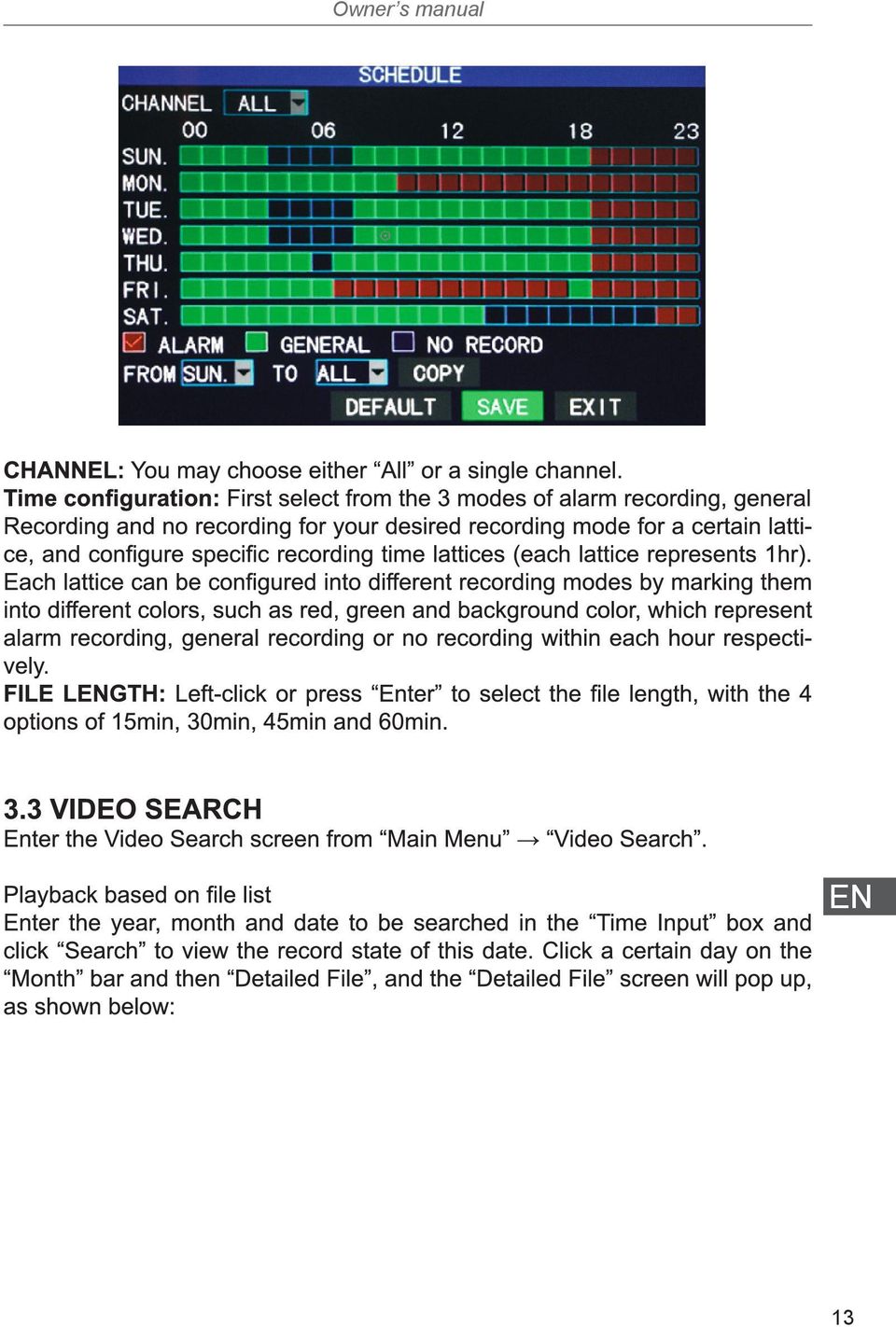

13 Owner s manual EN 13

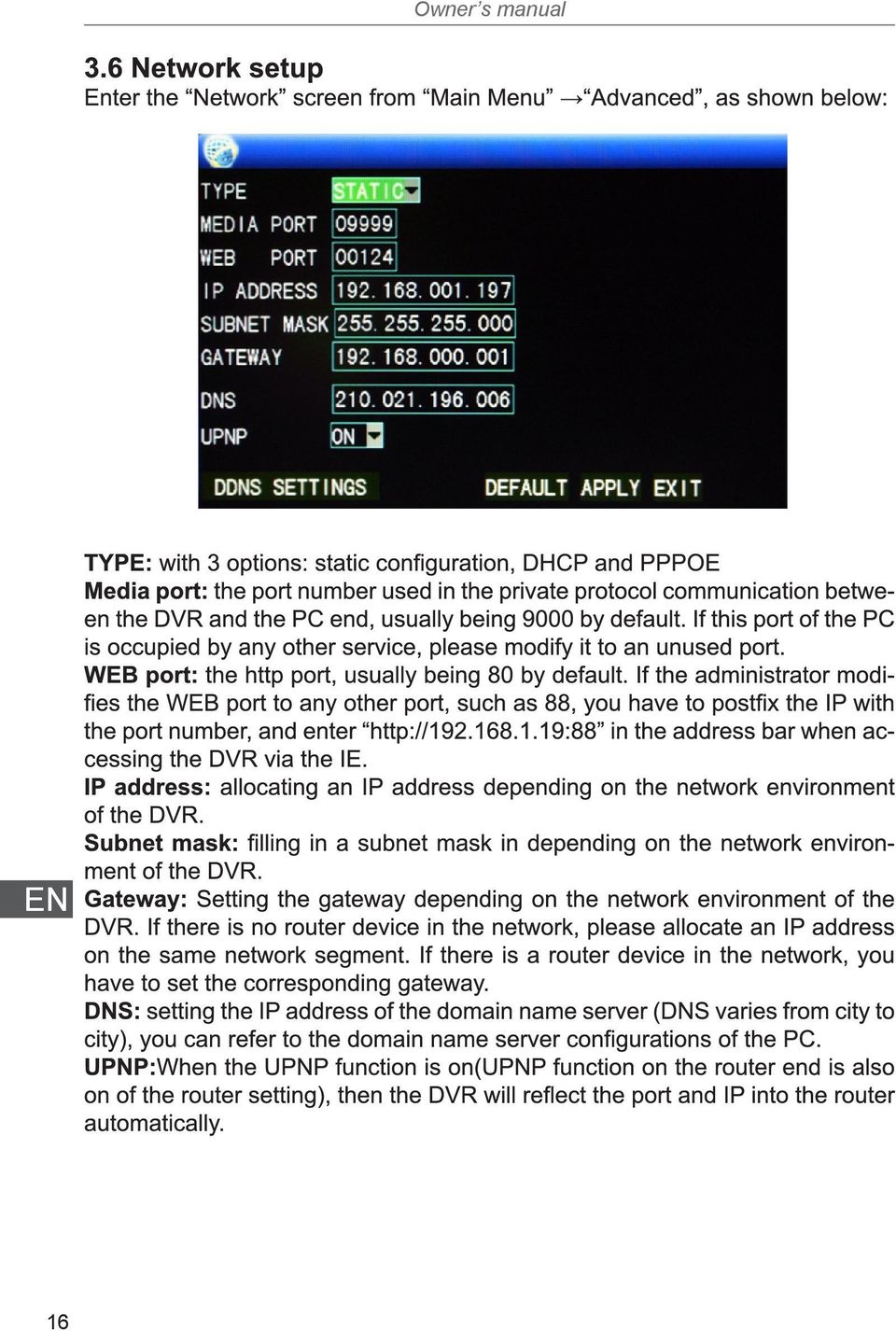

14 Owner s manual EN 14

15 Owner s manual EN 15

16 Owner s manual EN 16

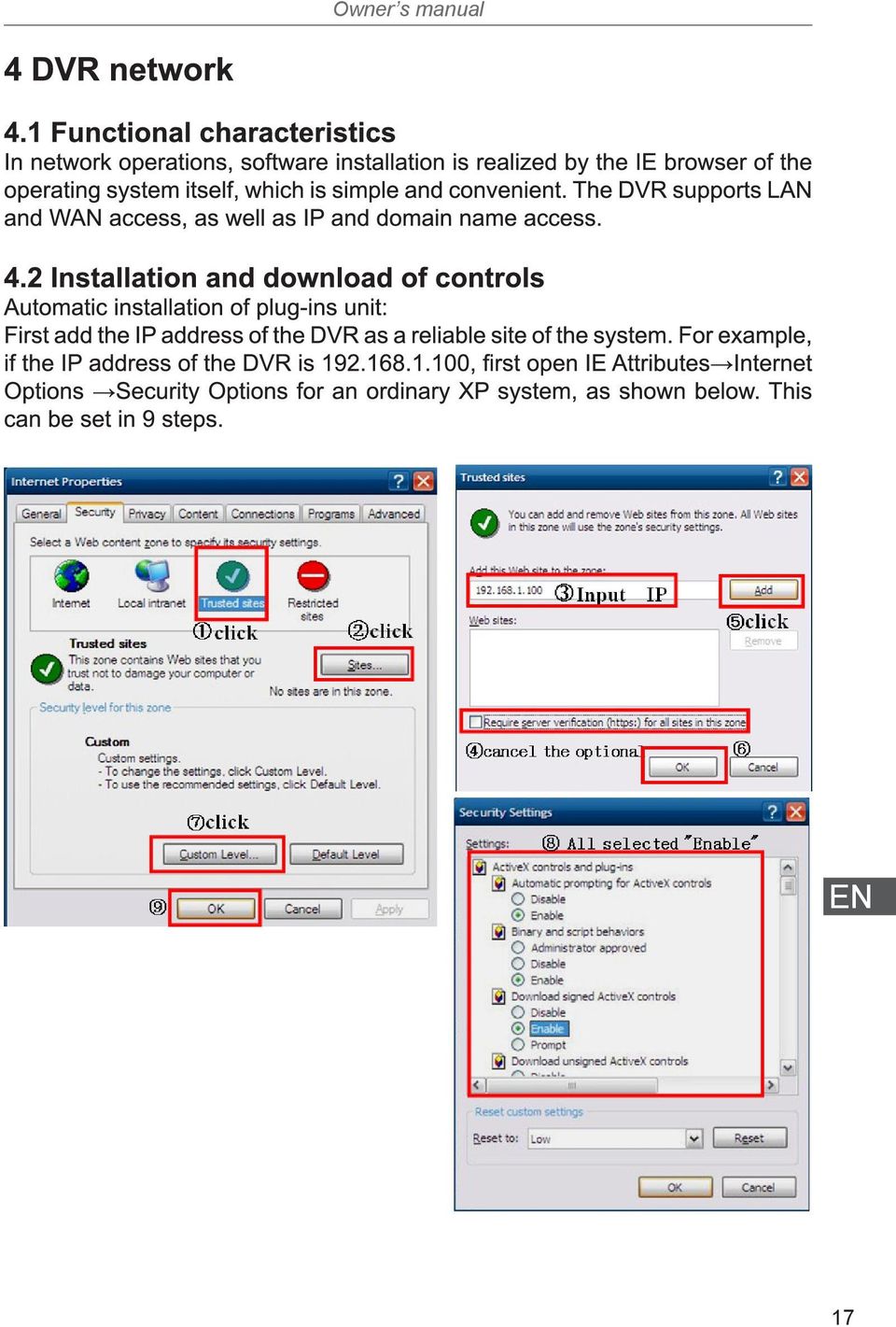

17 Owner s manual EN 17

18 Owner s manual EN 18

19 Instrukcja obsługi PL 19

20 Instrukcja obsługi Wstęp 1.1 Wprowadzenie URZ0155 to 4-kanałowy rejestrator video, nagrywający obraz w rozdzielczości CIF/Half-D1/D1. Urządzenie obsługuje standard kodowania H.264 zapewniający wysoką jakość obrazu. Dzięki niewielkiemu rozmiarowi (1U) i wysokiej funkcjonalności urządzenie idealnie nadaje się do zastosowań w: sklepach, supermarketach, szkołach, hotelach, biurach i wszystkich innych miejscach wymagających monitorowania. Rejestrator umożliwia podgląd obrazu z kamer w czasie rzeczywistym poprzez sieć oraz możliwość odtwarzania i zgrywania nagrań archiwalnych. 1.2 Zawartość zestawu Rejestrator Zasilacz DC 12V/3A Pilot zdalnego sterowania 2 baterie AAA (pilot zdalnego sterowania) Płyta CD Instrukcja obsługi Karta gwarancyjna 1.3 Parametry techniczne PL System operacyjny LINUX OS Kompresja video H.264 Wejście video/audio 4 kanały BNC Wyjście video/audio 1 kanał BNC Tryb wyświetlania 1/4 kanały Przeglądanie nagrań Podgląd w trybie rzeczywistym, odtwarzanie nagrań archiwalnych, podgląd poprzez sieć Tryb nagrywania Kalendarz/ręczne/detekcja ruchu/alarm Liczba klatek na sekundę PAL:25fps NTSC:30fps Jakość nagrywania Wysoka, średnia, niska Rozdzielczość nagrywania CIF/Half-D1/D1 Odtwarzanie nagrań Odtwarzanie z 1/4 kamer, odtwarzanie zdalne (poprzez sieć), przewijanie do przodu/tyłu, odtwarzanie klatka po klatce itp. 20

21 Instrukcja obsługi Zgrywanie nagrań Transmisja poprzez sieć Powiadomienie Kontrola PTZ Protokół PTZ PIP Zoom HDD Sieć i wspierane protokoły Przeglądanie poprzez IE Oprogramowanie klienta Użytkownicy Wielojęzyczne OSD Nadzór przez telefon komórkowy Interfejs myszki USB 1.1 Interfejs zgrywania nagrań USB 2.0 Pilot zdalnego sterowania Tak Możliwość zgrania nagrań na podłączoną pamięć flash (port USB) oraz poprzez sieć Podgląd w czasie rzeczywistym z 1/4 kamer w rozdzielczości CIF Wysyłanie zdjęć na wskazany adres Tak PELCO-D, PELCO-P Tak Tak Możliwość podłączenie 1 dysku SATA HDD (do 2TB). 1 RJ-45 10/100M Ethernet, wsparcie dla TCP/IP, DHCP, DNS, DDNS, NTP itp. Tak Tak Dostęp dla 5 użytkowników online Tak Wsparcie dla Windows, symbian, iphone, blackberry, Android Zabezpieczenia Zabezpieczenie przed nieautoryzowanym dostępem Zasilanie DC 12V/3A Temperatura pracy 0 0 C ~ 50 0 C Wilgotność powietrza 10% ~ 90% PL 21

22 Instrukcja obsługi 1.4 Wygląd produktu Panel przedni PL Nr. Opis 1 Włącznik zasilania 2 Nagrywanie ręczne 3 Stop 4 Wyszukiwanie nagrań 5 Wyciszenie 6 Tryb wyświetlania 7 MENU PTZ ESC 8 REC: wskaźnik nagrywania video LINK: wskaźnik połączenia sieciowego ALARM: wskaźnik alarmu 9 Potwierdzenie (Enter) 10 Przyciski kierunkowe 11 Wskaźnik zasilania 12 Interfejs USB 2.0 do zgrywania nagrań oraz aktualizacji 13 Sensor pilota zdalnego sterowania 14 Port USB do podłączenia myszki 22

23 Instrukcja obsługi Panel tylny Nr. Interfejs Opis 1 Wejście video 4CH Możliwość podłączenia 4 kamer analogowych, standardowe złącze BNC 2 Wyjście video Wyjście video 3 Wejście audio 4CH 4 wejścia audio 4 Wyjście audio Wyjście audio 5 VGA Wyjście VGA do podłączenia monitora 6 Sieć Gniazdo Ethernet 7 RS485 Interfejs sterowania RS485 8 DC12V Zasilanie: DC 12V/3A 9 Alarm Wyjście alarmu 10 Sensor 1~4 Wejścia alarmowe 11 Uziemienie urządzenia 1.5 Myszka Rejestrator posiada port USB 1.1 służący do podłączenia myszki, co znacznie ułatwia pracę z urządzeniem. PL 23

24 Instrukcja obsługi PL 24

25 Instrukcja obsługi PL 25

26 Instrukcja obsługi PL 26

27 Instrukcja obsługi PL 27

28 Instrukcja obsługi PL 28

29 Instrukcja obsługi PL 29

30 Instrukcja obsługi PL 30

31 Instrukcja obsługi PL 31

32 Instrukcja obsługi PL 32

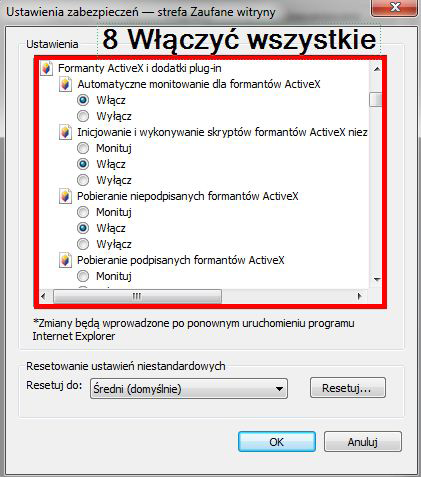

33 Instrukcja obsługi PL 33

34 Instrukcja obsługi PL 34
