1 Systemy parkingowe Marantec

2 2 Systemy parkingowe Marantec

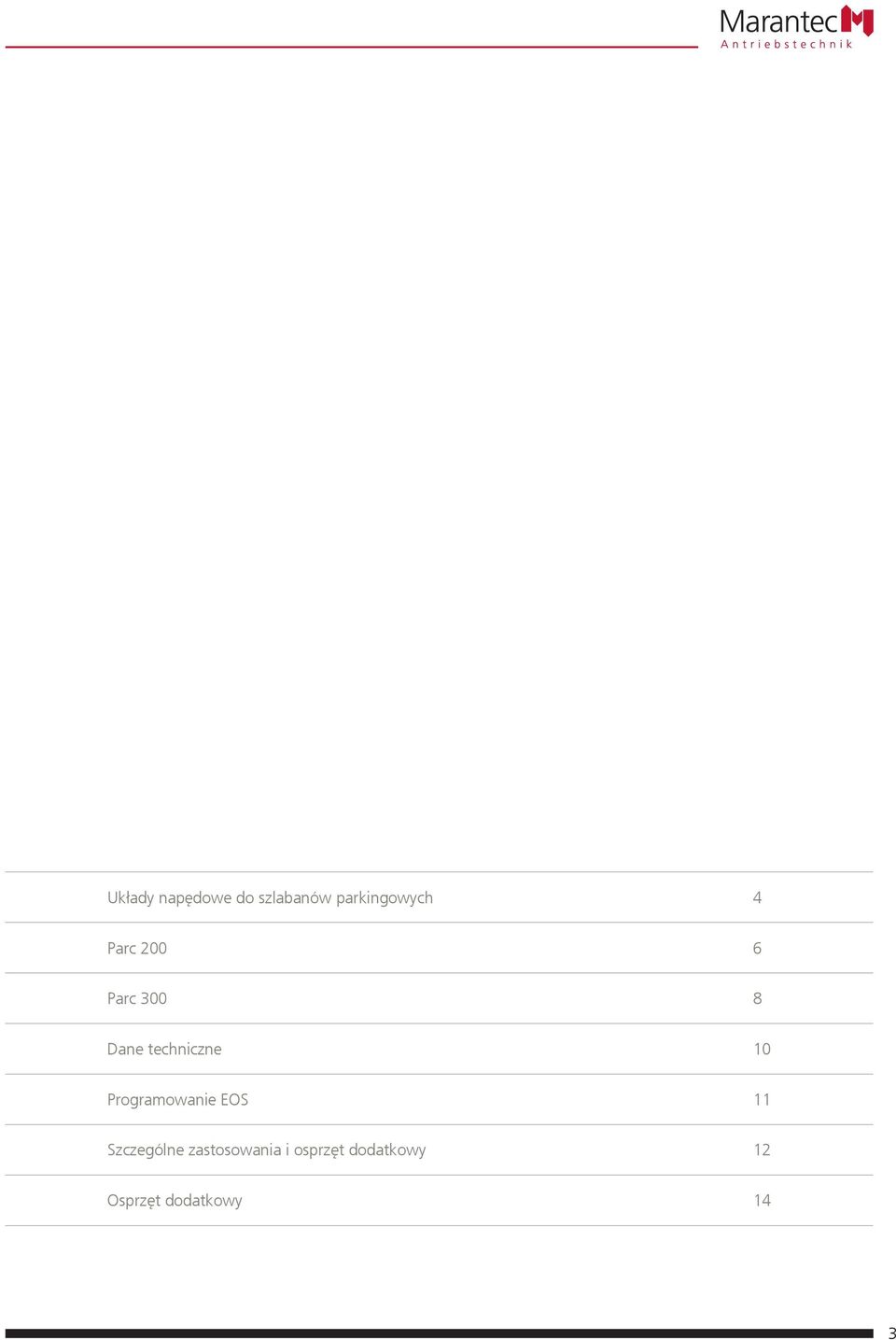

3 Układy napędowe do szlabanów parkingowych 4 Parc Parc Dane techniczne 10 Programowanie EOS 11 Szczególne zastosowania i osprzęt dodatkowy 12 Osprzęt dodatkowy 14 3

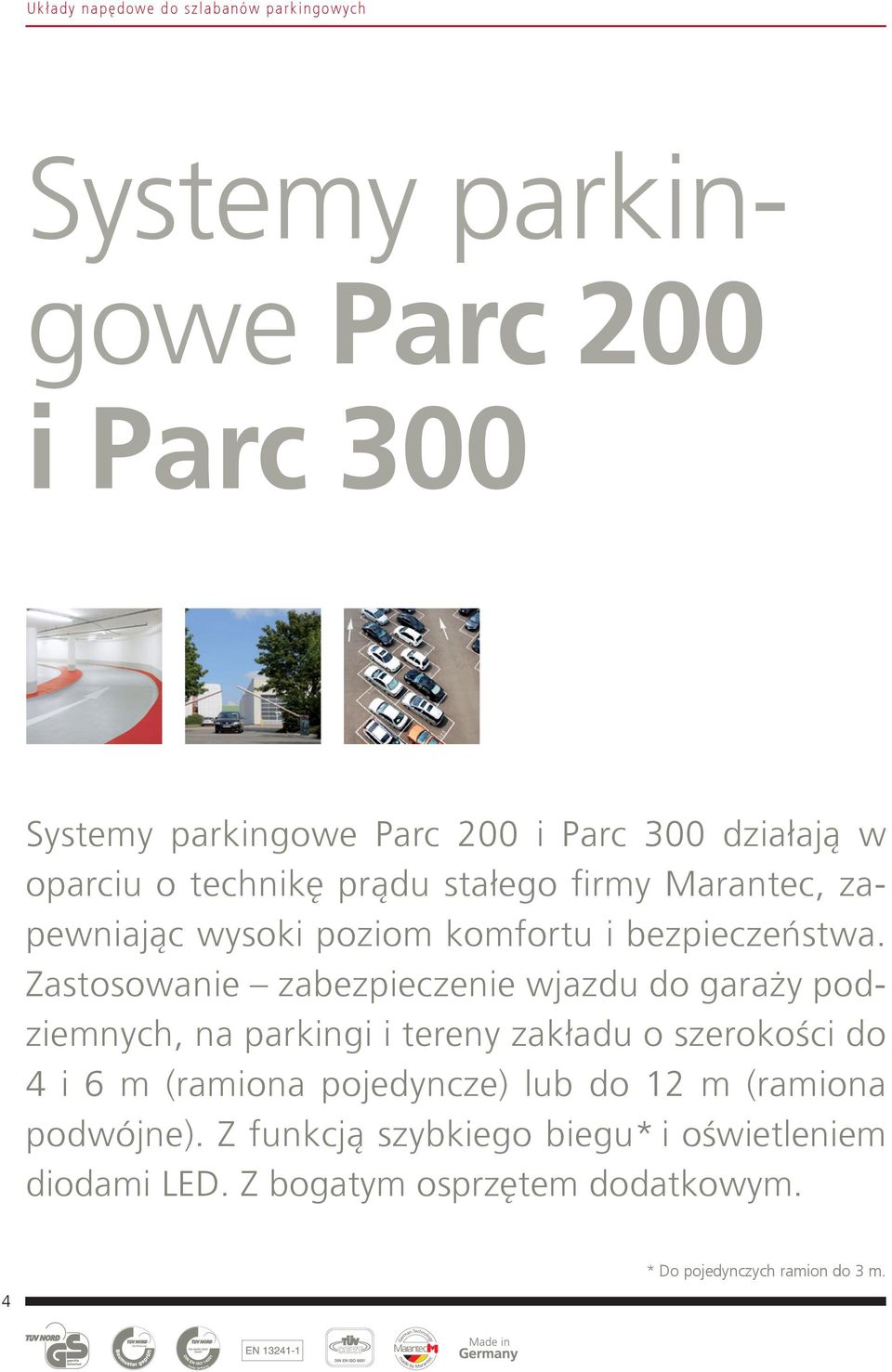

4 Układy napędowe do szlabanów parkingowych Systemy parkingowe Parc 200 i Parc 300 Systemy parkingowe Parc 200 i Parc 300 działają w oparciu o technikę prądu stałego firmy Marantec, zapewniając wysoki poziom komfortu i bezpieczeństwa. Zastosowanie zabezpieczenie wjazdu do garaży podziemnych, na parkingi i tereny zakładu o szerokości do 4 i 6 m (ramiona pojedyncze) lub do 12 m (ramiona podwójne). Z funkcją szybkiego biegu* i oświetleniem diodami LED. Z bogatym osprzętem dodatkowym. * Do pojedynczych ramion do 3 m. 4

5 Parc 200 i Parc 300 Elastycznie i praktycznie Oprócz standardowej stalowej obudowy dostępne jest wykonanie ze stali szlachetnej. Energooszczędne oświetlenie diodami LED gwarantuje dodatkowe zabezpieczenie. Można je zamontować w każdej chwili. elastyczny montaż maks. 6 m maks. 12 m maks. 2 m maks. 4 m Wysoka elastyczność montażu dzięki okuciom do montażu lewoi prawostronnego.** Ramiona proste i łamane. Zabezpieczenie wjazdu o szerokości do 6 m, podwójne ramiona maks. 12 m. ** Tylko w przypadku Parc

6 Parc 200 System parkingowy Parc 200 Funkcja szybkiego biegu speed umożliwia czas otwierania wynoszący ok. 3 s. (przy długości ramienia do 3 m). Ramię o przekroju owalnym 77 x 48 mm Parc 200 do różnych wariantów zabudowy, do montażu prawo- lub lewostronnego. Wariant speed o czasie otwierania wynoszącym ok. 3 sekundy*. Różne i osobno programowalne prędkości otwierania i zamykania. Opcja zasilania z battery-backup. Łatwo dostępne odryglowanie dla straży pożarnej. * Do ramion o długości do 3 m. Czas otwierania jest zależny od długości ramienia. 6

7 Parc 200 Elastyczny i godny zaufania Wariant Parc 200 speed do ramion pojedynczych o długości do 3 m i podwójnych do 6 m gwarantuje swobodny przejazd w ciągu sekund. Zamykane sterowanie dla komfortowej obsługi i możliwości sprawnego przyłączania. 7

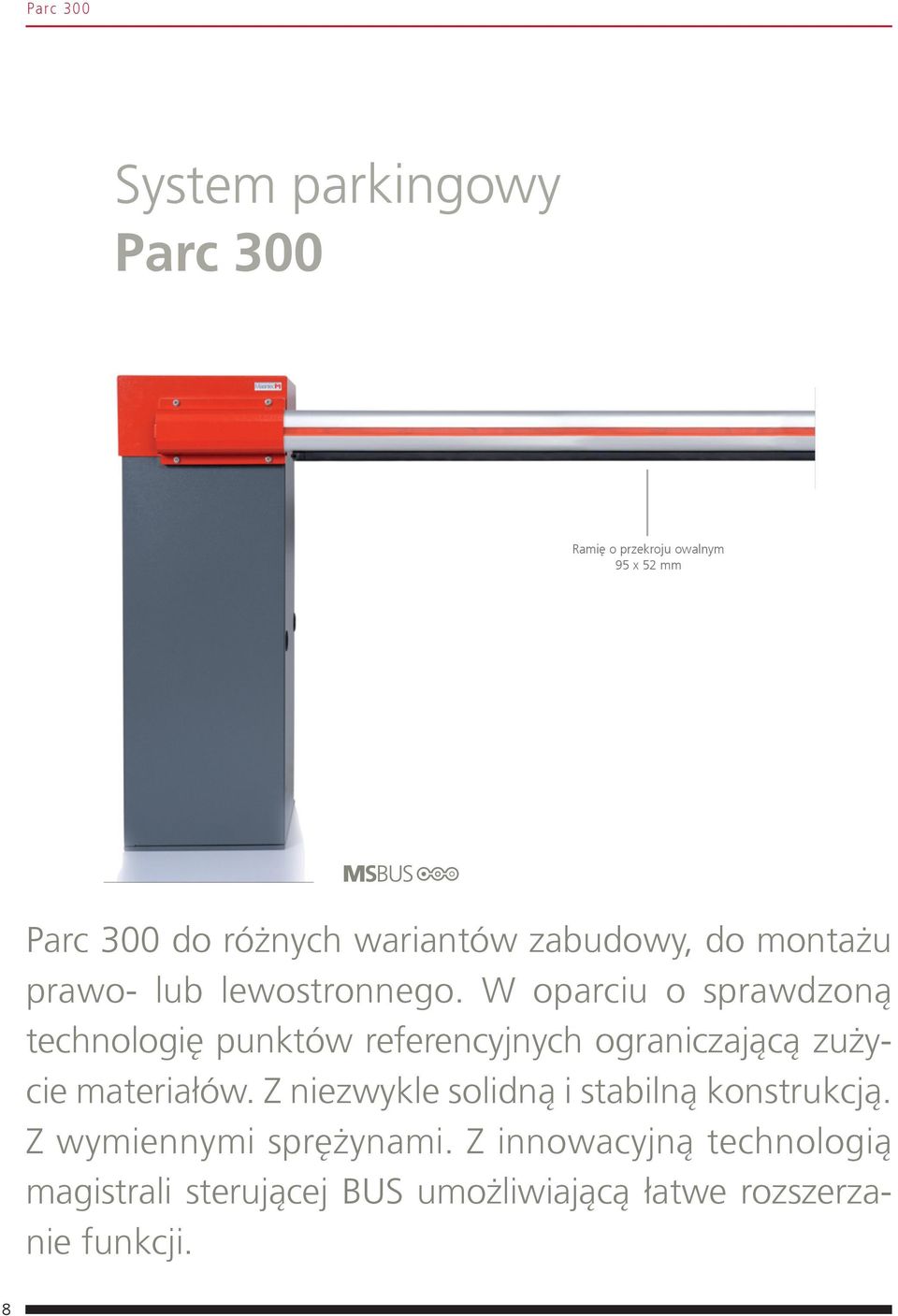

8 Parc 300 System parkingowy Parc 300 Ramię o przekroju owalnym 95 x 52 mm Parc 300 do różnych wariantów zabudowy, do montażu prawo- lub lewostronnego. W oparciu o sprawdzoną technologię punktów referencyjnych ograniczającą zużycie materiałów. Z niezwykle solidną i stabilną konstrukcją. Z wymiennymi sprężynami. Z innowacyjną technologią magistrali sterującej BUS umożliwiającą łatwe rozszerzanie funkcji. 8

9 Parc 300 Silny i trwały Zintegrowane sterowanie Control x.82 z innowacyjną magistralą BUS, umożliwiającą rozszerzenie funkcji w dowolnej chwili. Z okuciem lewo i prawostronnym dla elastycznego montażu na uniwersalnej kolumnie. Wysoka elastyczność dzięki wymiennym sprężynom. Bardzo solidna i stabilna konstrukcja zapewnia niezwykłą trwałość na lata. Ze wzmocnioną przekładnią i wymiennymi sprężynami. 9

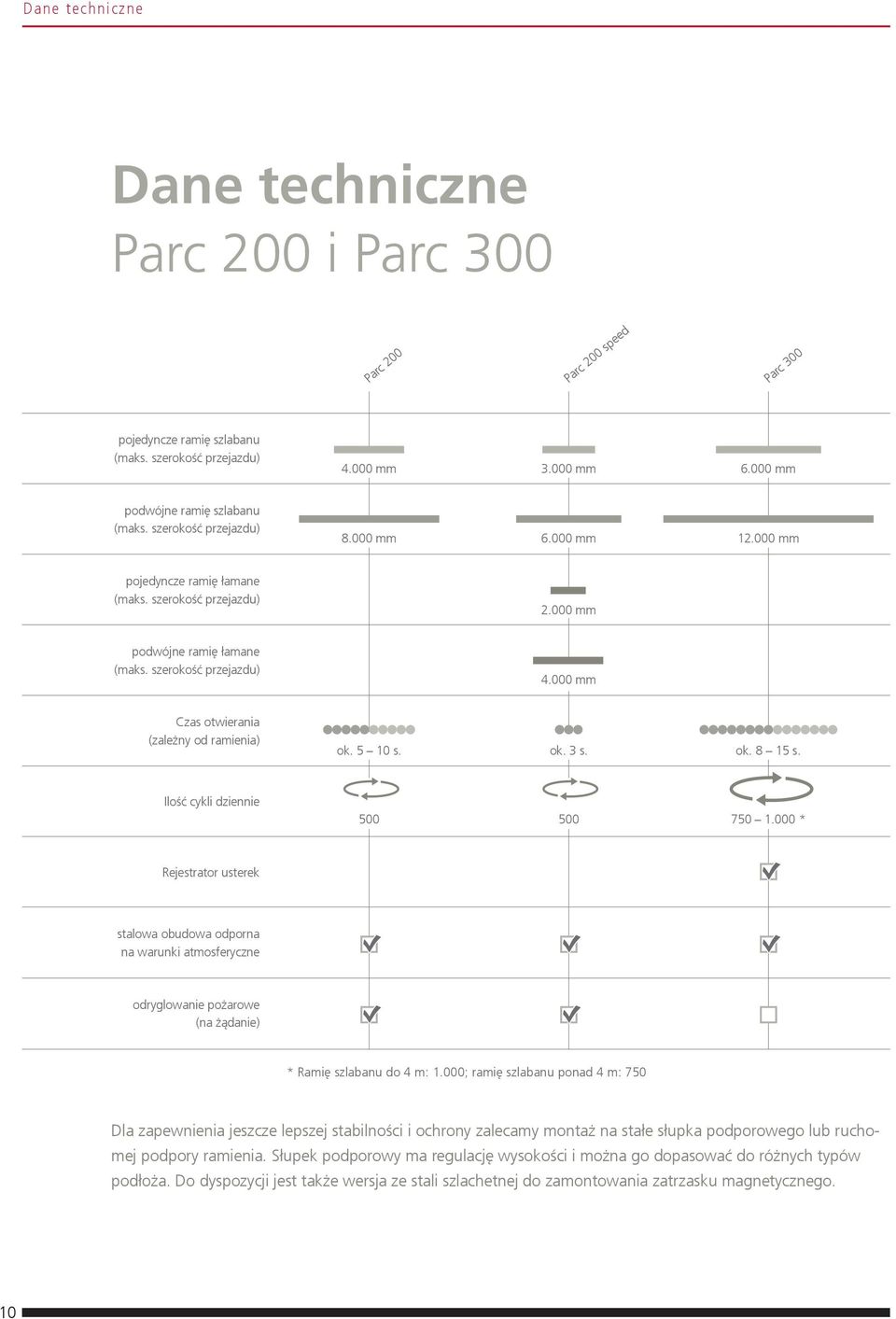

10 Dane techniczne Dane techniczne Parc 200 i Parc 300 Parc 200 Parc 200 speed Parc 300 pojedyncze ramię szlabanu (maks. szerokość przejazdu) mm mm mm podwójne ramię szlabanu (maks. szerokość przejazdu) mm mm mm pojedyncze ramię łamane (maks. szerokość przejazdu) mm podwójne ramię łamane (maks. szerokość przejazdu) mm Czas otwierania (zależny od ramienia) ok s. ok. 3 s. ok s. Ilość cykli dziennie * Rejestrator usterek stalowa obudowa odporna na warunki atmosferyczne odryglowanie pożarowe (na żądanie) * Ramię szlabanu do 4 m: 1.000; ramię szlabanu ponad 4 m: 750 Dla zapewnienia jeszcze lepszej stabilności i ochrony zalecamy montaż na stałe słupka podporowego lub ruchomej podpory ramienia. Słupek podporowy ma regulację wysokości i można go dopasować do różnych typów podłoża. Do dyspozycji jest także wersja ze stali szlachetnej do zamontowania zatrzasku magnetycznego. 10

11 Programowanie EOS Programowanie napędu z EOS Dzięki nowemu EOS można będzie w przyszłości programować wszystkie układy napędowe firmy Marantec. Wyświetlacz LCD sprawia, że programowanie staje się niezwykle przejrzyste, jednoznaczne i intuicyjne. Wskazanie poziomów (przykład: poziom 2) Wskazanie poziomów i menu (przykład: poziom 2, menu 3) Brama w położeniu ZAM Brama w położeniu OTW Zdalne sterowanie Przycisk zewnętrzny Informacja o usterkach i konserwacji Fotokomórka lub zabezpieczenie krawędziowe Rozpoczęcie programowania, potwierdzenie i zapamiętanie wartości, zatrzymanie napędu P Gotowy do pracy Otwieranie bramy, zatrzymywanie, zwiększanie wartości Zamykanie bramy, zatrzymywanie, zmniejszanie wartości 11

12 Zastosowania szczególne i osprzęt dodatkowy Zastosowania szczególne i osprzęt dodatkowy Idealnie dopasowany do każdej sytuacji. Obojętnie, czy do zastosowania szczególnego, czy jako najlepsze uzupełnienie zabezpieczenia budynku lub terenu: dla systemów parkingowych Parc 200 i Parc 300 oferujemy optymalne rozwiązania i bogatą gamę osprzętu dodatkowego. 12

13 Mądre dodatki Proste i efektywne mm Niezwykle istotne przy niskich wjazdach: ramię łamane do ograniczenia wysokości przejazdu. Jako opcja do systemu Parc 200. W przypadku ograniczonego miejsca lub przy ramionach podwójnych ruchoma podpora zapewnia optymalne podparcie ramienia szlabanu mm 725 mm Dla zabezpieczenia poziomej konstrukcji w przypadku ramion powyżej 4 m polecamy słupek podporowy ze stali szlachetnej o regulowanej wysokości. Zastosowanie magnesu służy jako podwyższona ochrona przed wandalizmem. Magnes trzyma ramię szlabanu w pozycji zamkniętej i utrudnia jego niepożądane podnoszenie. 13

14 Osprzęt dodatkowy Gama osprzętu dodatkowego dla bezpieczeństwa i komfortu 1 1 Radiowa klawiatura kodowa Command 222. Obsługa i sterowanie z zewnątrz poprzez podanie 4-cyfrowego kodu PIN, odporna na warunki atmosferyczne i działania wandali, z podświetlanymi przyciskami. 2 Nadajniki zdalnego sterowania Digital. Do wyboru z 1 do 4 przyciskami do różnych funkcji. Do ręki lub kieszeni, z klipsem do osłony przeciwsłonecznej lub uchwytem ściennym. 2 3 Segregator monet. Pewna kontrola wejść i wyjść dzięki segregatorowi monet zamontowanemu w kolumnie z aluminium, w której można zintegrować także inne elementy obsługi i bezpieczeństwa. 3 4 Systemy transponderów Command 802, 812. System na każdy przypadek. Elektroniczne czytniki breloków do kluczy lub kart kodowych w formacie karty kredytowej, maksymalnie dla 30 lub użytkowników, łatwa obsługa. 4 5 Karta kodowa. Bezdotykowa obsługa w formacie karty kredytowej. Tylko w połączeniu z elektronicznym czytnikiem Command 802, Brelok do kluczy. Łatwo, szybko i zawsze pod ręką. Do bezdotykowej obsługi szlabanu parkingowego. Tylko w połączeniu z elektronicznym czytnikiem Command 802,

15 7 7 Sygnalizator świetlny Control 950. Dla optymalnej uwagi. Gdy ramię szlabanu zostaje uruchomione, energooszczędne diody LED emitują światło ciągłe lub pulsujące. Tak, jak wszystkie elementy bezpieczeństwa, również Control 950 jest pomysłem firmy Marantec i stanowi doskonałe uzupełnienie. 8 8 Oświetlenie diodami LED. Aby zapewnić lepszą widoczność ramion szlabanu, można zamontować diody LED. W trakcie ruchu ramienia emitują światło pulsujące, przy zamkniętym lub otwartym ramieniu świecą w sposób ciągły. 9 9 Słupek podporowy. Służy jako ochrona ramienia i jest montowany na stałe w podłożu. Konieczny przy ramionach od długości 4 m. 10 Podpora ruchoma. Dzięki zastosowaniu podpory ramię jest osadzane stabilnie, miękko i bezszelestnie Special 632. Jednodrożna fotokomórka montowana bez użycia narzędzi. Dzięki zastosowanym klipsom montaż jest szybki i łatwy, w kolumnie szlabanu lub słupku aluminiowym Dodatkowy moduł synchronizacyjny EM 191. Perfekcyjne zsynchronizowanie dla optymalnego komfortu. Zamontowane wcześniej elementy obsługi i bezpieczeństwa mogą zostać wykorzystane w dwóch szlabanach

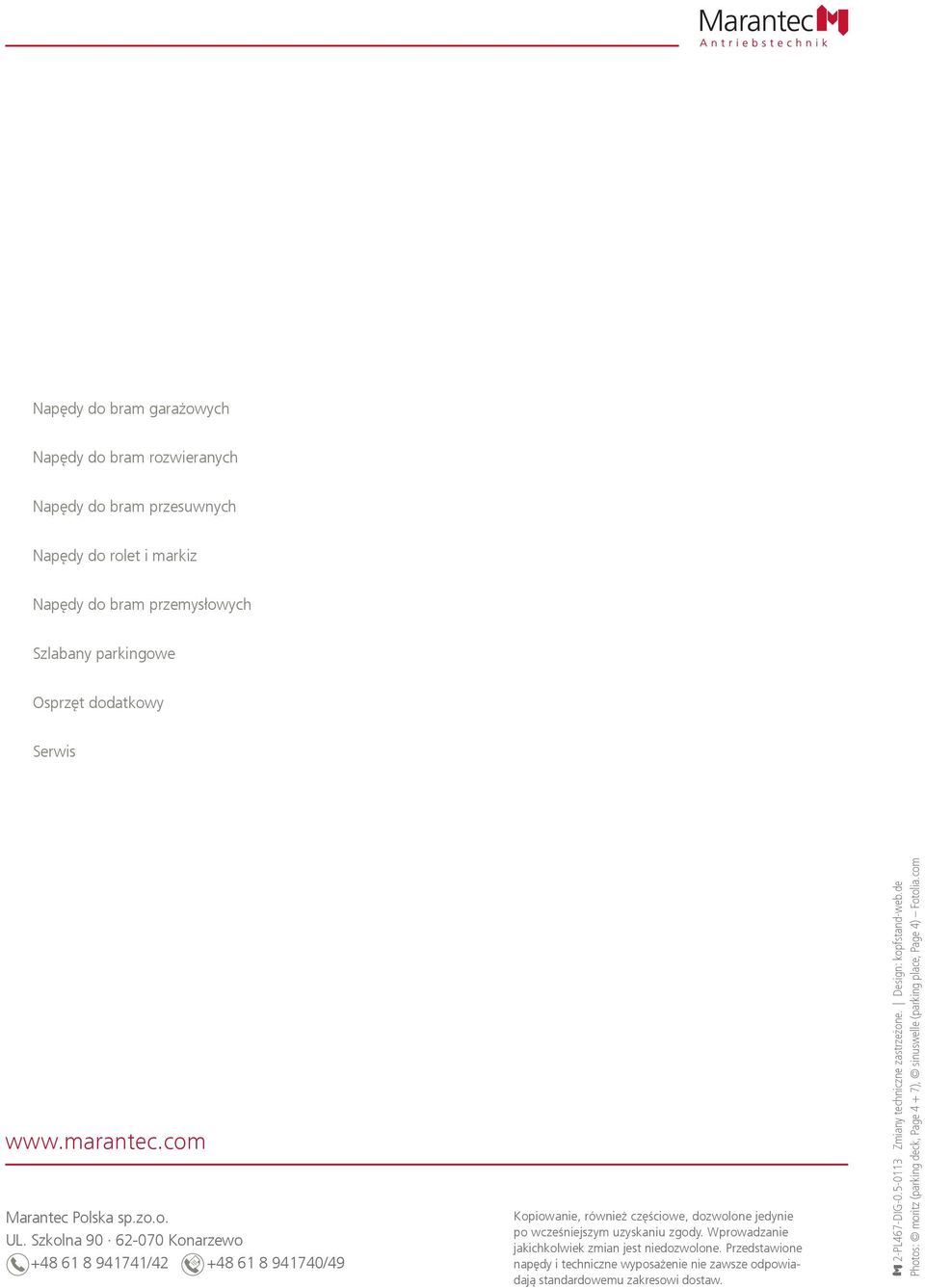

16 Napędy do bram garażowych Napędy do bram rozwieranych Napędy do bram przesuwnych Napędy do rolet i markiz Napędy do bram przemysłowych Szlabany parkingowe Osprzęt dodatkowy Serwis Marantec Polska sp.zo.o. UL. Szkolna Konarzewo / /49 Kopiowanie, również częściowe, dozwolone jedynie po wcześniejszym uzyskaniu zgody. Wprowadzanie jakichkolwiek zmian jest niedozwolone. Przedstawione napędy i techniczne wyposażenie nie zawsze odpowiadają standardowemu zakresowi dostaw. 2-PL467-DIG Zmiany techniczne zastrzeżone. Design: kopfstand-web.de Photos: moritz (parking deck, Page 4 + 7), sinuswelle (parking place, Page 4) Fotolia.com
