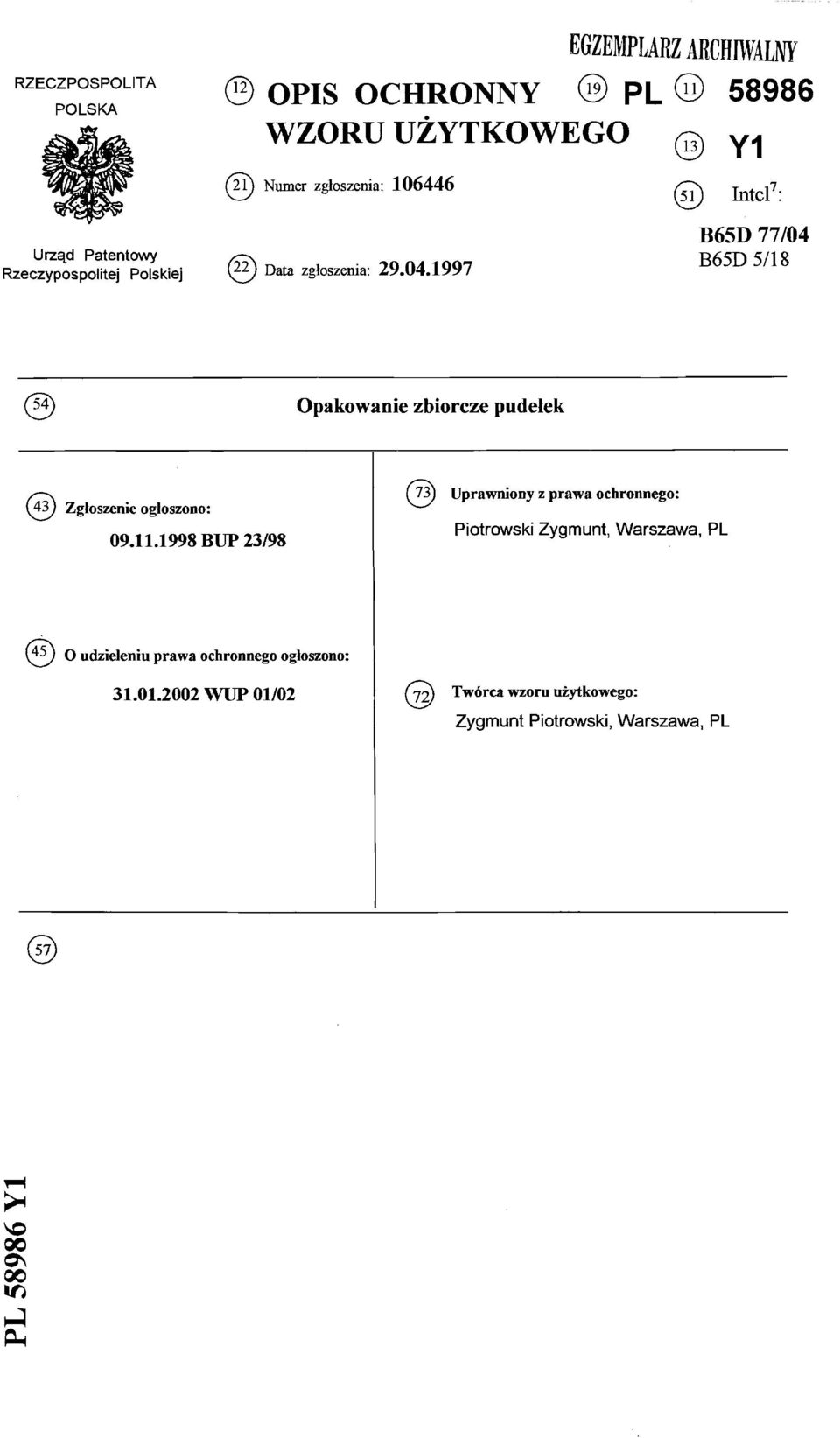

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY 9 OPIS OCHRONNY PL WZORU UŻYTKOWEGO (21) Numer zgłoszenia: Data zgłoszenia: ) Intel7: B65D 77/04 B65D5/18 Opakowanie zbiorcze pudełek (43) Zgłoszenie ogłoszono: BUP 23/98 Uprawniony z prawa ochronnego: Piotrowski Zygmunt, Warszawa, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 01/02 Twórca wzoru użytkowego: Zygmunt Piotrowski, Warszawa, PL Pm

2 10 64 l B 40 Opakowanie zbiorcze pudełek Przedmiotem wzoru użytkowego jest opakowanie zbiorcze pudełek, zwłaszcza z zawartością, korzystnie z tektury. Znane dotychczas opakowania zbiorcze pudełek miały postać skrzynek z kartonu lub tektury, w których były umieszczone pudełka z zawartością ułożone w rzędach, ewentualnie w warstwach. Wadą tych opakowań zbiorczych był brak możliwości eksponowania "umieszczonych w nich pudełek, na których producenci najczęściej przedstawiają swoje logo i oznaczenia towaru zawartego w pudełku. Ponadto opakowania te ze względu na brak odpowiedniego uchwytu wymagały do przemieszczenia ich, użycia dwóch rąk. Inne znane opakowania miały postać tacek z wywiniętymi brzegami, na których ustawiane były w rzędach pudełka, ewentualnie opasane opaską mocującą.

3 - 2 - Wadą tych opakowań był również brak uchwytów, a to wymagało użycia obu rąk, w celu przenoszenia tych opakowań z miejsca na miejsce. Wadą tych opakowań była również ograniczona możliwość składowania w wielu warstwach. Ilość warstw była uzależniona wyłącznie od sztywności i wytrzymałości pionowych ścianek pudełek układanych na tackach. Celem wzoru użytkowego jest umożliwienie przenoszenia co najmniej kilku pudełek umieszczonych w jednym opakowaniu zbiorczym, jedną ręką, a także eksponowanie logo producenta i oznaczeń towaru^ oraz umożliwienie składowania opakowań zbiorczych w wielu warstwach. Cele te osiągnięto przez wykonanie opakowania zbiorczego pudełek, zwłaszcza z zawartością, korzystnie z tektury, zawierającego dno oraz zewnętrzne ścianki boczne opasane opaską mocującą. Zgodnie ze wzorem użytkowym, opakowanie zawiera ściankę środkową oddzielającą rzędy pudełek połączoną z dnem, stanowiącą uchwyt opakowania zbiorczego. Ta ścianka jest korzystnie utworzona z dwóch płyt połączonych ze sobą na części wysokości. Korzystnie, jadna z płyt ma wycięcie prostokątne a druga ma zagniecenie liniowe i częściowe nacięcie, które po zagięciu tworzy wzmocnienie uchwytu. Korzystnie, ścianki boczne opakowania mają wysokość w przybliżeniu równą wysokości pudełka umieszczonego w opakov/aniu. Korzystnie, dna opakowania mają szerokość w przybliżeniu równą dłuższemu bokowi podstawy pudełka

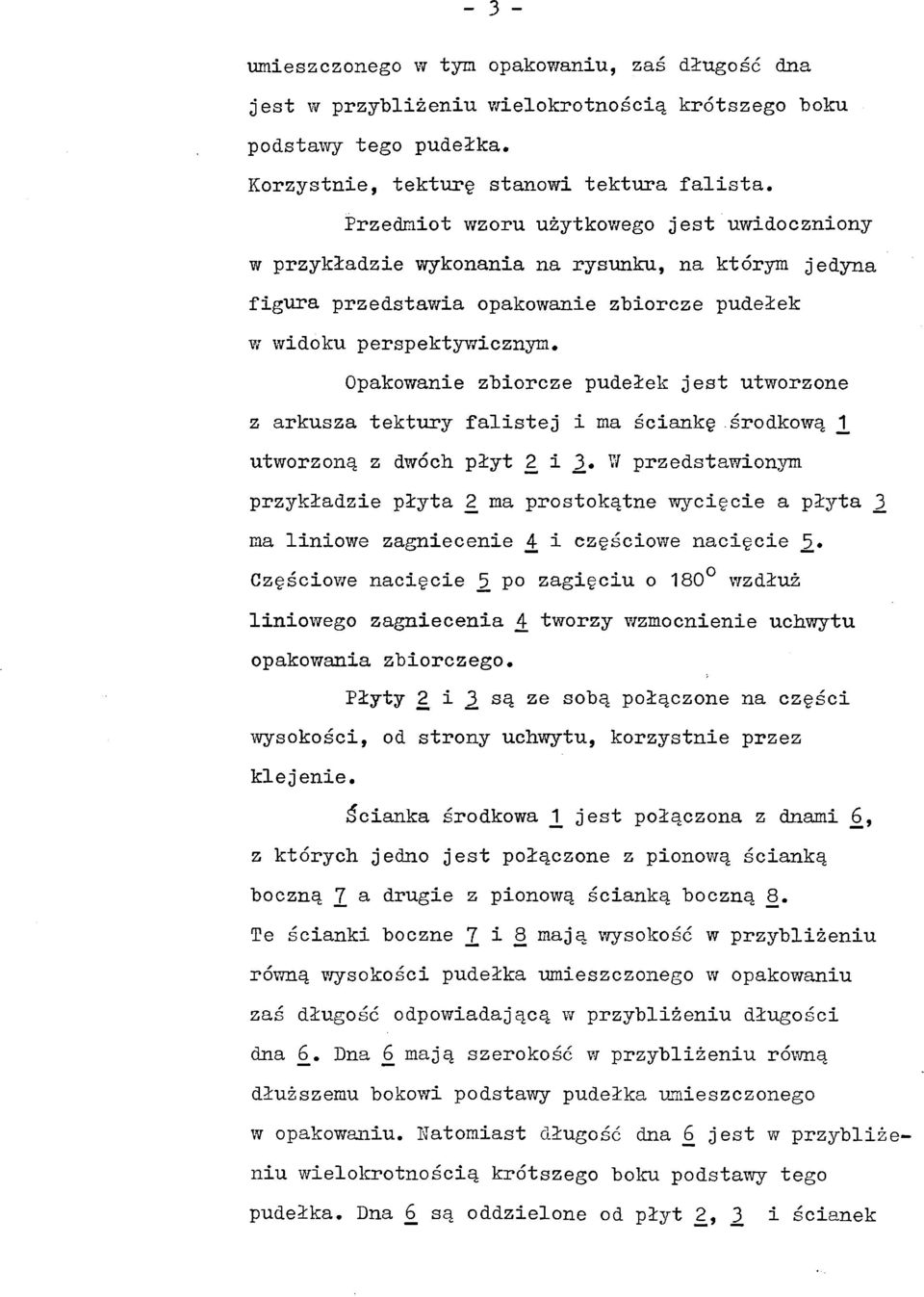

4 - 3 - umieszczonego w tym opakowaniu, zaś długość dna jest w przybliżeniu wielokrotnością krótszego boku podstawy tego pudełka* Korzystnie, tekturę stanowi tektura falista. Przedmiot wzoru użytkowego jest uwidoczniony w przykładzie wykonania na rysunku, na którym jedyna figura przedstawia opakowanie zbiorcze pudełek w widoku perspektywicznym* Opakowanie zbiorcze pudełek jest utworzone z arkusza tektury falistej i ma ściankę środkowa^ ^ utworzoną z dwóch płyt L i 3,# W przedstawionym przykładzie płyta 2_ ma prostokątne wycięcie a płyta 3, ma liniowe zagniecenie L i częściowe nacięcie ^5. Częściowe nacięcie _5 po zagięciu o 180 wzdłuż liniowego zagniecenia 4. tworzy wzmocnienie uchwytu opakowania zbiorczego. Płyty 2, i.3 są ze sobą połączone na części wysokości, od strony uchwytu, korzystnie przez klejenie. Ścianka środkowa J_ jest połączona z dnami 6^, z których jedno jest połączone z pionową ścianką boczną 7, a drugie z pionową ścianką boczną 8. Te ścianki boczne 7 i 8 mają wysokość w przybliżeniu równą wysokości pudełka umieszczonego w opakowaniu zaś długość odpowiadającą w przybliżeniu długości dna 6^. Dna js mają szerokość w przybliżeniu równą dłuższemu bokowi podstawy pudełka umieszczonego w opakowaniu. Natomiast długość dna G_ jest w przybliże niu wielokrotnością krótszego boku podstawy tego pudełka. Dna L są oddzielone od płyt 2, 3 i ścianek

5 - 4 - Z> * przez liniowe zagniecenia j^, które korzystnie są usytuowane prostopadle do kierunku fali tektury falistej. Pudełka umieszczone w opakowaniu zbiorczym według wzoru użytkowego są opasane opaską mocującą 1_0. Ścianka ^ tworząca uchwyt opakowania jest w stanie utrzymać ciężar co najmniej sześciu pudełek, z których każde zawiera 1 litr soku lub mleka ze względu na fakt, że sama jest utworzona z dwóch częściowo sklejonych ze sobą płyt 2 i 3,. Dzięki temu, że płyty L, 3, są ze sobą tylko częściowo sklejone, podczas zestawiania opakowań zbiorczych w warstwy tworzące stos, uchwyt opakowania z niższej warstwy wchodzi między dwie płyty 2 i 3 w ich części niesklejonej Uchwyt opakowania zbiorczego jest wzmocniony przez zagięcie częściowego nacięcia j> wzdłuż liniowego zagniecenia 4 i obrócenie tego nacięcia 5, o około 180 Dzięki temu, że ścianki boczne 7, i 8 mają wysokość w przybliżeniu równą wysokości pudełek umieszczonych w opakowaniu, to skutecznie wzmacniają sztywność pionowych ścianek pudełek umożliwiając ustawienie stosu złożonego z kilku warstw opakowań zbiorczych* Sztywność ta jest również wzmocniona przez zastosowanie tektury falistej, która ma większą wytrzymałość na ściskanie, zwłaszcza na kierunku równoległym do kierunku fali. Dzięki nadaniu odpowiednich proporcji dnom G_ jest możliwe wyeksponowanie największej powierzchni pudełka umieszczonego w opakowaniu zbiorczym.

6 - 5 - Na ogół, na tej największej powierzchni pudełka jest umieszczone logo producenta i oznaczenia towaru znajdującego się w pudełku* Można zatem zademonstrować co znajduje się w opakowaniu zbiorczym bez wyjmowania z niego pudełek. Chociaż przykład wykonania przedstawia zastosowanie wzoru użytkowego jako opakowanie zbiorcze pudełek, nadaje się on również do towarów pakowanych w torby papierowe, jak na przykład mąka czy cukier, bądź do towarów pakowanych w opakowania szklane, plastikowe, itd, przy czym skuteczność zastosowań wzoru użytkowego jest uzależniona od sztywności umieszczonej w nim bryły towaru i symetrii jej ułożenia, n \ \ :

7 i y Oh *-.- 5m% Zastrzeżenia ochronne 1. Opakowanie zbiorcze pudełek, zwłaszcza z zawartością, korzystnie z tektury, zawierające dno oraz zewnętrzne ścianki "boczne opasane opaską mocującą., znamienne tym, że zawiera ściankę środkową /Yf oddzielającą rzędy pudełek, połączoną z dnem /6/, stano?ri.ącą uchwyt opakowania zbiorczego. 2. Opakowanie według zastrz. *L znamienne tym, że ścianka środkowa f\j stanowiąca uchwyt jest utworzona z dwóch płyt /2/ i yoa 3. Opakowanie według zastrz* 2, znamienne tym, że płyty /2/ i /3/ są ze wysokości* sobą połączone na części 4. Opakowanie według zastrz* 2, znamienne tym, że jedna ze ścianek /2j i /3/ ma wycięcie prostokątne

8 - 2 - a druga ma liniowe zagniecenie /4/ i częściowe nacięcie /5/* które po zagięciu tworzy wzmocnienie uchwytu. 5. Opakowanie według zastrz. 1, znamienne tym, że ścianki boczne fjj i /8/ mają wysokość w przybliżeniu równą wysokości pudełka umieszczonego w opakowaniu. 6. Opakowanie według zastrz. 1, znamienne tym, że dna /6/ mają szerokość w przybliżeniu równą dłuższemu bokowi podstawy pudełka umieszczonego w opakowaniu, zaś długość dna /6/ jest w przybliżeniu wielokrotnością krótszego boku podstawy tego pudełka. 7. Opakowanie według zastrz. 1, znamienne tym, że tekturę stanowi tektura falista.

9 10 6,4 I- 6 4t 58^>(p \n$v
