ROZWÓJ STANDARDU GPON MIKOŁAJ CHMURA

Transkrypt

1

2

3 ROZWÓJ STANDARDU GPON MIKOŁAJ CHMURA Solution Manager xpon

4 AGENDA Trendy w konsumpcji pasma Ewolucja do sieci typu experience driven Migracja sieci GPON do sieci typu NG-PON1 i NG-PON2 Nowa platforma NG-PON Huawei NG-OLT MA5800

5 NOWE USŁUGI WIDEO Rozwój nowych technologii wideo 4k/8k/VR powoduje ciągły wzrost zapotrzebowania na pasmo w sieci dostępowej.

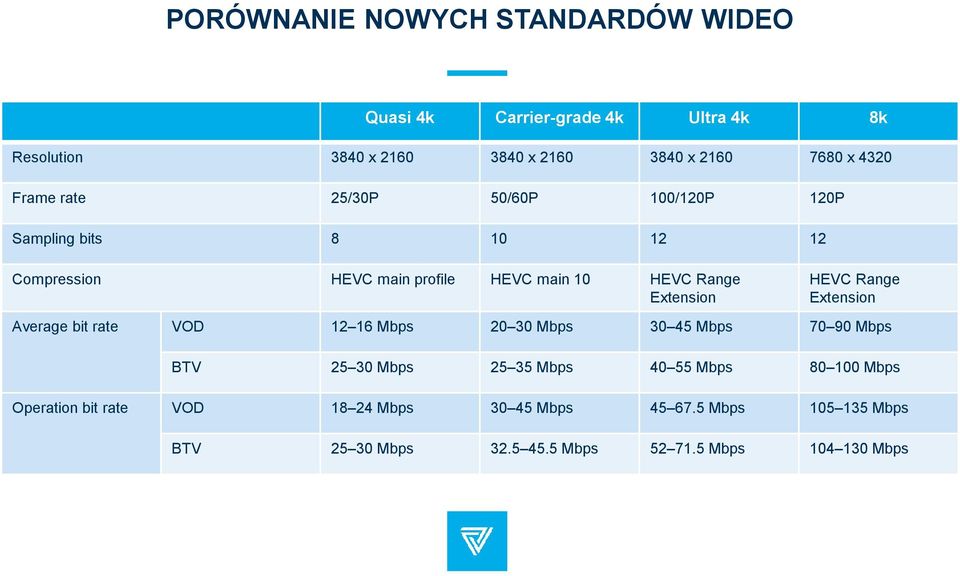

6 PORÓWNANIE NOWYCH STANDARDÓW WIDEO Quasi 4k Carrier-grade 4k Ultra 4k 8k Resolution 3840 x x x x 4320 Frame rate 25/30P 50/60P 100/120P 120P Sampling bits Compression HEVC main profile HEVC main 10 HEVC Range Extension HEVC Range Extension Average bit rate VOD Mbps Mbps Mbps Mbps BTV Mbps Mbps Mbps Mbps Operation bit rate VOD Mbps Mbps Mbps Mbps BTV Mbps Mbps Mbps Mbps

7 MODELOWANIE U-VMOS

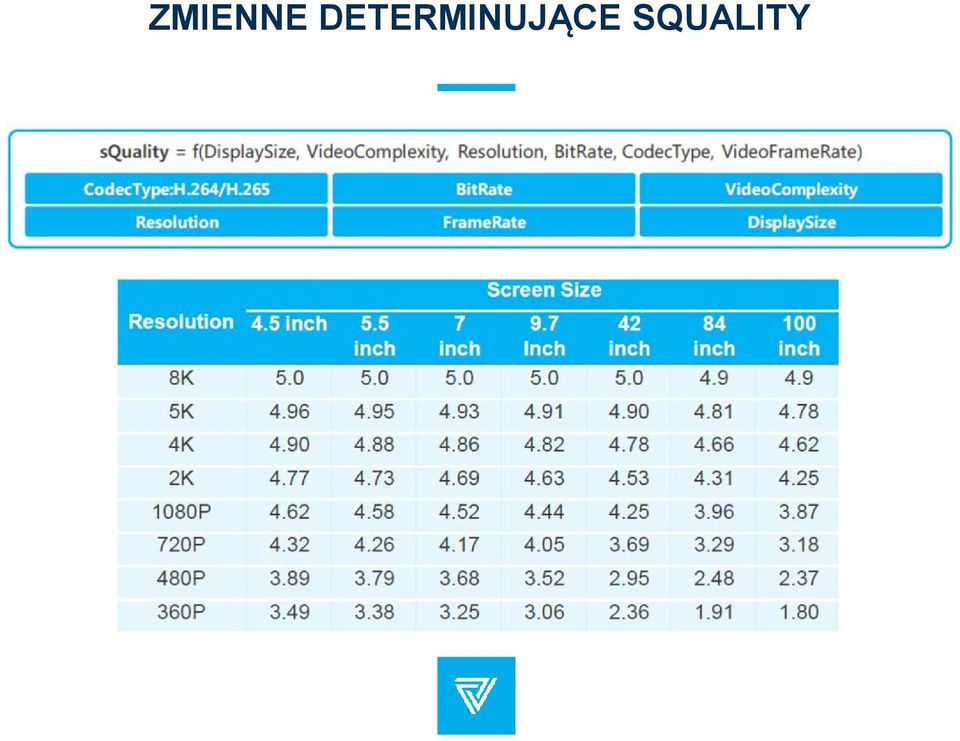

8 ZMIENNE DETERMINUJĄCE SQUALITY

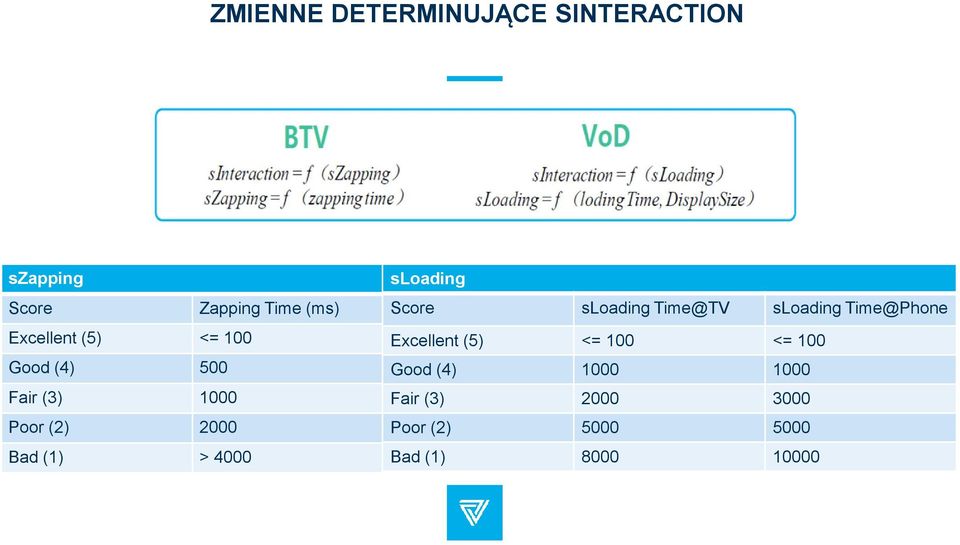

9 ZMIENNE DETERMINUJĄCE SINTERACTION szapping Score Zapping Time (ms) Excellent (5) <= 100 Good (4) 500 Fair (3) 1000 Poor (2) 2000 Bad (1) > 4000 sloading Score sloading sloading Excellent (5) <= 100 <= 100 Good (4) Fair (3) Poor (2) Bad (1)

10 ZMIENNE DETERMINUJĄCE SVIEW

11 WYMAGANIA SIECIOWE DLA USŁUGI 4K BTV Z U-VMOS >= 4.0 squality: Wartość >= 4.0 CBR eliminacja strat pakietów dla traffic burst Średnia przepływność >= 30 Mbps (H.265) sview Wartość = 5.0 Pasmo E2E >= 56 Mbps PLR <= 10e-4 z RET sinteraction Wartość >= 4.0 Czas zmiany kanału powinien być <= 500 ms Czas wymiany komunikacji kontrolnej RTT Czas pojawienia się kompletnej ramki I Czas wyświetlenia wideo na ekranie

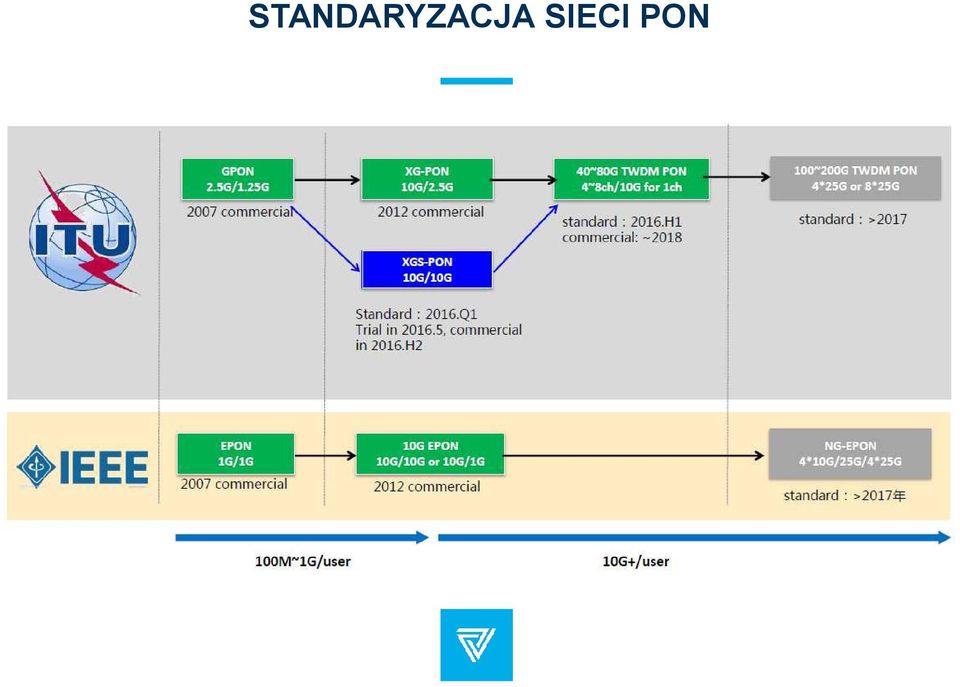

12 STANDARYZACJA SIECI PON

13 ROZKŁAD PASMA DLA STANDARDÓW PON

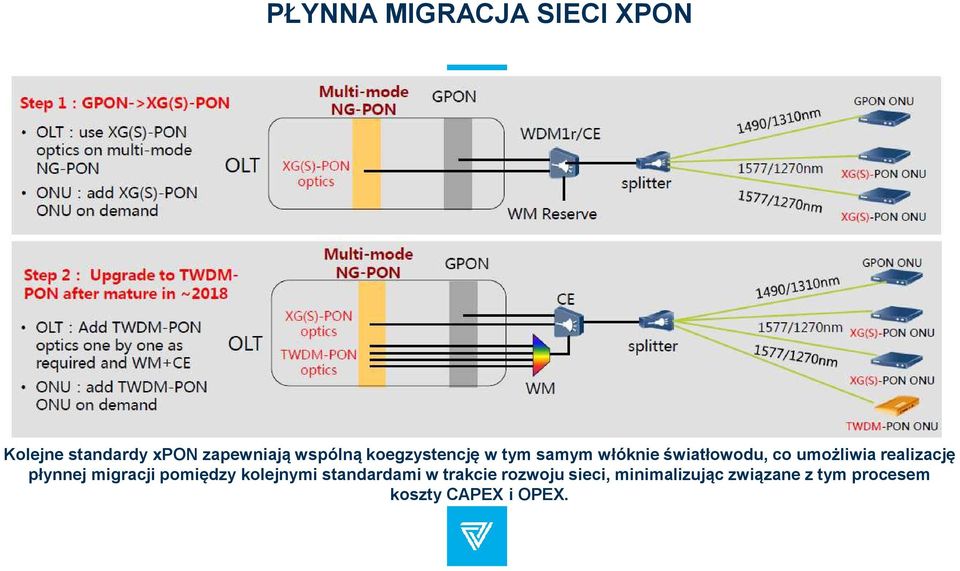

14 PŁYNNA MIGRACJA SIECI XPON Kolejne standardy xponzapewniają wspólną koegzystencję w tym samym włóknie światłowodu, co umożliwia realizację płynnej migracji pomiędzy kolejnymi standardami w trakcie rozwoju sieci, minimalizując związane z tym procesem koszty CAPEX i OPEX.

15 ANALIZA PORÓWNAWCZA GPON/XG-PON/TWDM-PON GPON XG-PON TWDM-PON Proste wsparcie dla uwolnienia włókien Plastyczny wzrost pay as you grow Wsparcie dla MBH Wsparcie dla mobile fronthaul Wsparcie usług klasy enterprise Wsparcie dla FMC Dojrzały ekosystem Koszt urządzeń Źródło: Ovum

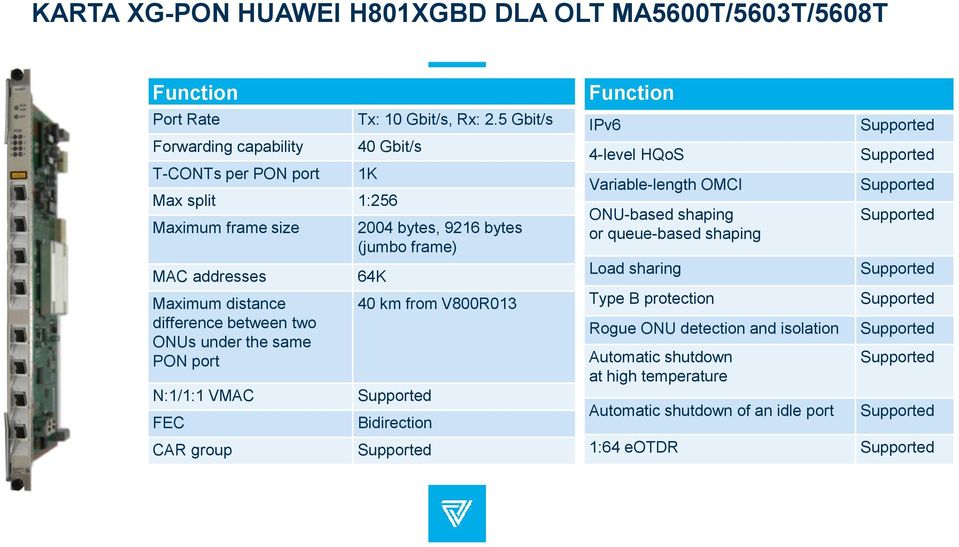

16 KARTA XG-PON HUAWEI H801XGBD DLA OLT MA5600T/5603T/5608T Function Port Rate Forwarding capability T-CONTs per PON port Tx: 10 Gbit/s, Rx: 2.5 Gbit/s 40 Gbit/s 1K Max split 1:256 Maximum frame size MAC addresses Maximum distance difference between two ONUs under the same PON port N:1/1:1 VMAC FEC CAR group 2004 bytes, 9216 bytes (jumbo frame) 64K 40 km from V800R013 Supported Bidirection Supported Function IPv6 4-level HQoS Variable-length OMCI ONU-based shaping or queue-based shaping Load sharing Type B protection Rogue ONU detection and isolation Automatic shutdown at high temperature Automatic shutdown of an idle port Supported Supported Supported Supported Supported Supported Supported Supported Supported 1:64 eotdr Supported

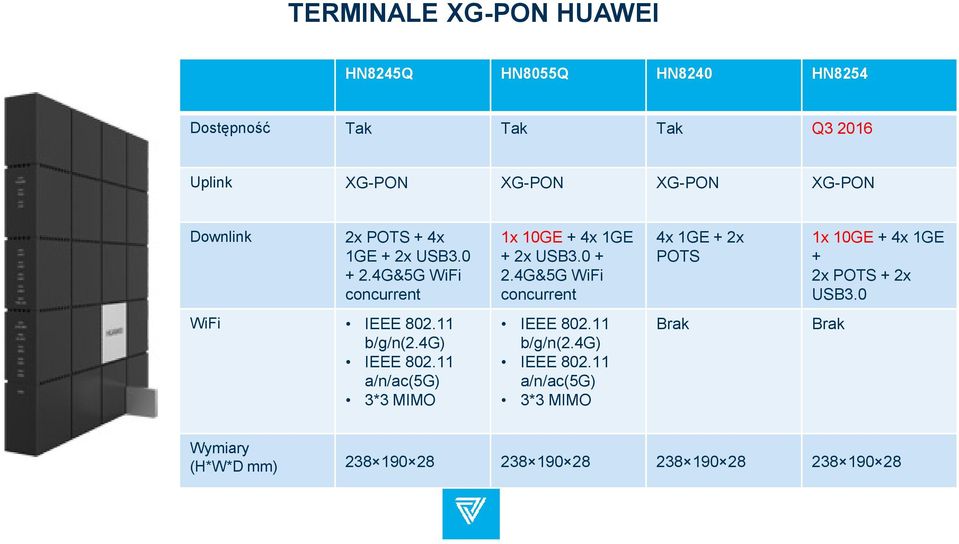

17 TERMINALE XG-PON HUAWEI HN8245Q HN8055Q HN8240 HN8254 Dostępność Tak Tak Tak Q Uplink XG-PON XG-PON XG-PON XG-PON Downlink 2x POTS + 4x 1GE + 2x USB G&5G WiFi concurrent 1x 10GE + 4x 1GE + 2x USB G&5G WiFi concurrent 4x 1GE + 2x POTS 1x 10GE + 4x 1GE + 2x POTS + 2x USB3.0 WiFi IEEE b/g/n(2.4g) IEEE a/n/ac(5g) 3*3 MIMO IEEE b/g/n(2.4g) IEEE a/n/ac(5g) 3*3 MIMO Brak Brak Wymiary (H*W*D mm)

18 TERMINAL XG-PON HUAWEI HN8055Q Interface Parameters XG-PON port Ethernet port Class N1/N2a Receiver Sensitivity: -28dBm Wavelengths: US nm, DS nm WBF Flexible GEM/T-CONT mapping SN/Password/SN+Password/ Bi-directional auth Bi-directional FEC SR-DBA and NSR-DBA 2.5 Gbps uplink, 10 Gbps downlink Ethernet port-based VLAN tags and tag removal 1:1, N:1 or VLAN transparent transmission QinQ VLAN Limit on numer of learned MAC addresses MAC address learning Interface Parameters USB port USB 3.0 WLAN FTP-based network storage File/Print sharing based on SAMBA DLNA DMS/UPnP AV (media server) IEEE b/g/n(2.4ghz) IEEE a/n/ac(5ghz) 3 x 3 MIMO Antenna gain: 2 dbi WMM Multiple SSIDs WPS 2.4GHz/5GHz concurrent

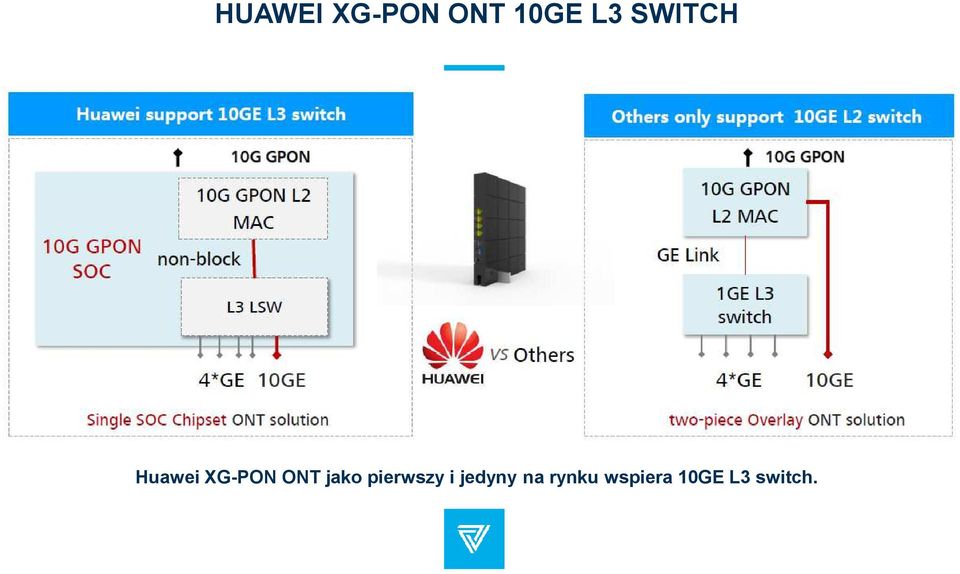

19 HUAWEI XG-PON ONT 10GE L3 SWITCH Huawei XG-PON ONT jako pierwszy i jedyny na rynku wspiera 10GE L3 switch.

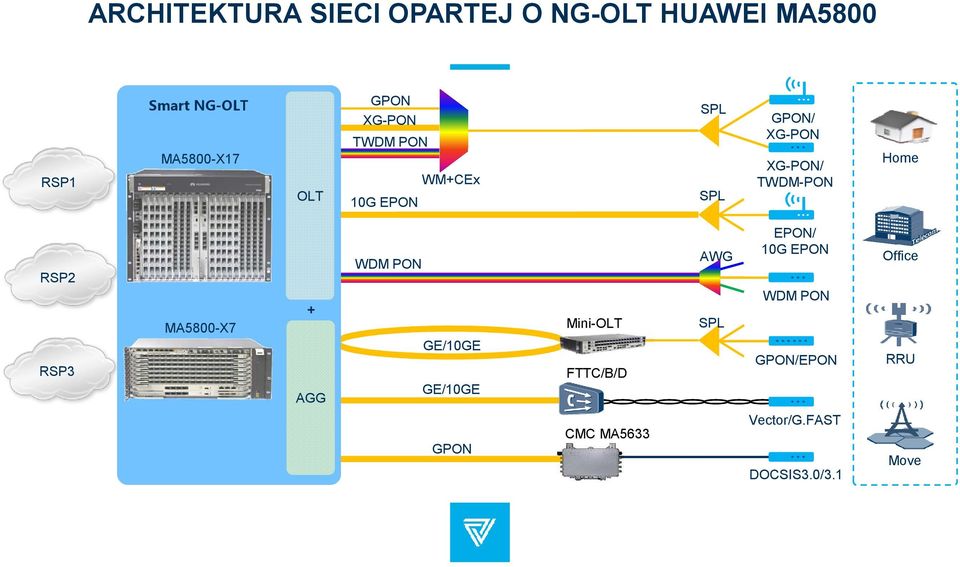

20 ARCHITEKTURA SIECI OPARTEJ O NG-OLT HUAWEI MA5800 RSP1 Smart NG-OLT MA5800-X17 OLT GPON XG-PON TWDM PON 10G EPON WM+CEx SPL SPL GPON/ XG-PON XG-PON/ TWDM-PON Home RSP2 RSP3 MA5800-X7 + AGG WDM PON GE/10GE GE/10GE GPON Mini-OLT FTTC/B/D CMC MA5633 AWG SPL EPON/ 10G EPON WDM PON GPON/EPON Vector/G.FAST DOCSIS3.0/3.1 Office RRU Move

21 NG-OLT HUAWEI MA KONWERGENCJA SIECI XPON GPON, XG-PON/XGS-PON i TWDM-PON współdzielą tą samą sieć zapewniając różne, wysokie prędkości dla różnych odbiorców, przy zachowaniu separacji na poziomie długości fal. Daje to jednocześnie najwyższą wydajność i bezpieczeństwo.

22 NG-OLT HUAWEI MA MULTI-CORE CPU + MULTI-INSTANCES Tradycyjny OLT: Multi-Core CPU Smart NG-OLT: Multi-Core + Multi-Instance CPU1 CPU2 CPUn CPU1 CPU2 CPUn L2VPN BTV BTV BTV LDP BTV LDP L2VPN Multicast: 8K PPS(4K użytkowników na sekundę) DHCP/PPPoE: 1K sesji na sekundę (64K użytkowników na minutę może dostać IP)

23 NG-OLT HUWEI MA WIRTUALIZACJA Home Office Move van volt1 Management plane Control plane Forwarding plane volt2 Management plane Control plane Forwarding plane volt3 Management plane Control plane Forwarding plane 1:N Smart NG-OLT volt1 volt2 volt3 Niezależne zasoby sprzętowe Niezależne zasoby programowe Łatwość i dowolność alokacji zasobów

24 NG-OLT HUAWEI MA USŁUGA WIDEO 4K/8K MA5800 zapewnia najlepsze wsparcie dla usług wideo 4k/8k.

25 RODZINA NG-OLT HUAWEI SERII MA5800 MA5800-X17 11U height, 21 inch width, 300mm slim design 2*control slots, 17*service slots,2*dc input High Bandwidth 200G slot bandwidth Uplink: GE/10GE/40GE(2016)/100GE(2017) Line Card:PON, 10G PON, 40G PON, WDM-PON, P2P MA5800-X7 6U height, 19 inch width, 300mm design High Capacity 17K FTTH user,64k D-CCAP user, Scalable 1M MAC, 64K Routes, Scalable 2*control slots, 7*service slots,2*dc input MA5800-X2 *Plan to be available in High Reliability Redundancy for every component Decoupled Control & forward plane, ISSU (in-service software upgrade) TBD. 2U height, 19 inch width, 300mm design 2*control slots, 2*service slots,2*dc/1*ac input Smart Programmable NP hardware Centralized management of massive ONUs
