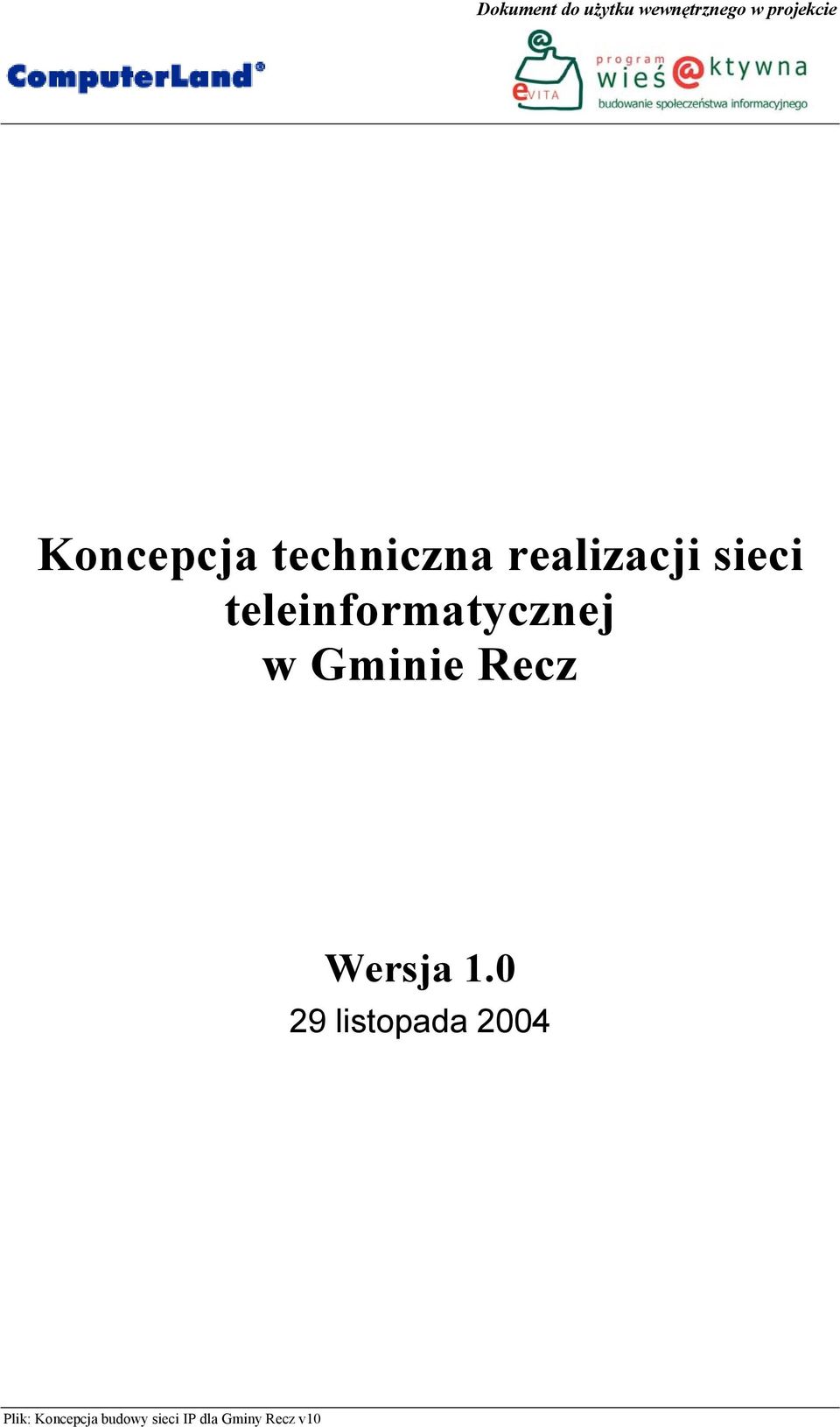

1 Koncepcja techniczna realizacji sieci teleinformatycznej w Gminie Recz Wersja listopada 2004 Plik: Koncepcja budowy sieci IP dla Gminy Recz v10

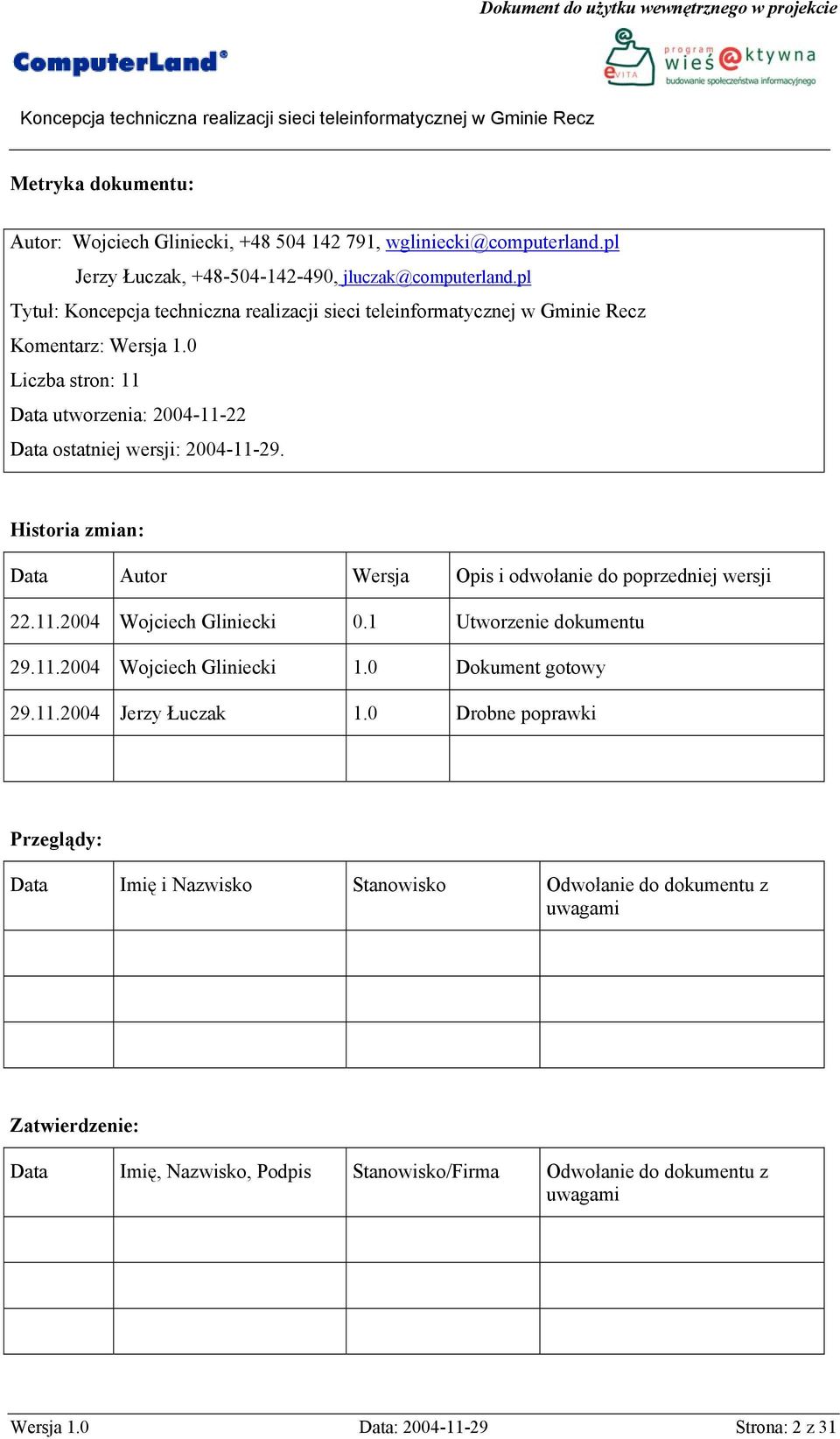

2 Metryka dokumentu: Autor: Wojciech Gliniecki, , Jerzy Łuczak, , Tytuł: Komentarz: Wersja 1.0 Liczba stron: 11 Data utworzenia: Data ostatniej wersji: Historia zmian: Data Autor Wersja Opis i odwołanie do poprzedniej wersji Wojciech Gliniecki 0.1 Utworzenie dokumentu Wojciech Gliniecki 1.0 Dokument gotowy Jerzy Łuczak 1.0 Drobne poprawki Przeglądy: Data Imię i Nazwisko Stanowisko Odwołanie do dokumentu z uwagami Zatwierdzenie: Data Imię, Nazwisko, Podpis Stanowisko/Firma Odwołanie do dokumentu z uwagami Wersja 1.0 Data: Strona: 2 z 31

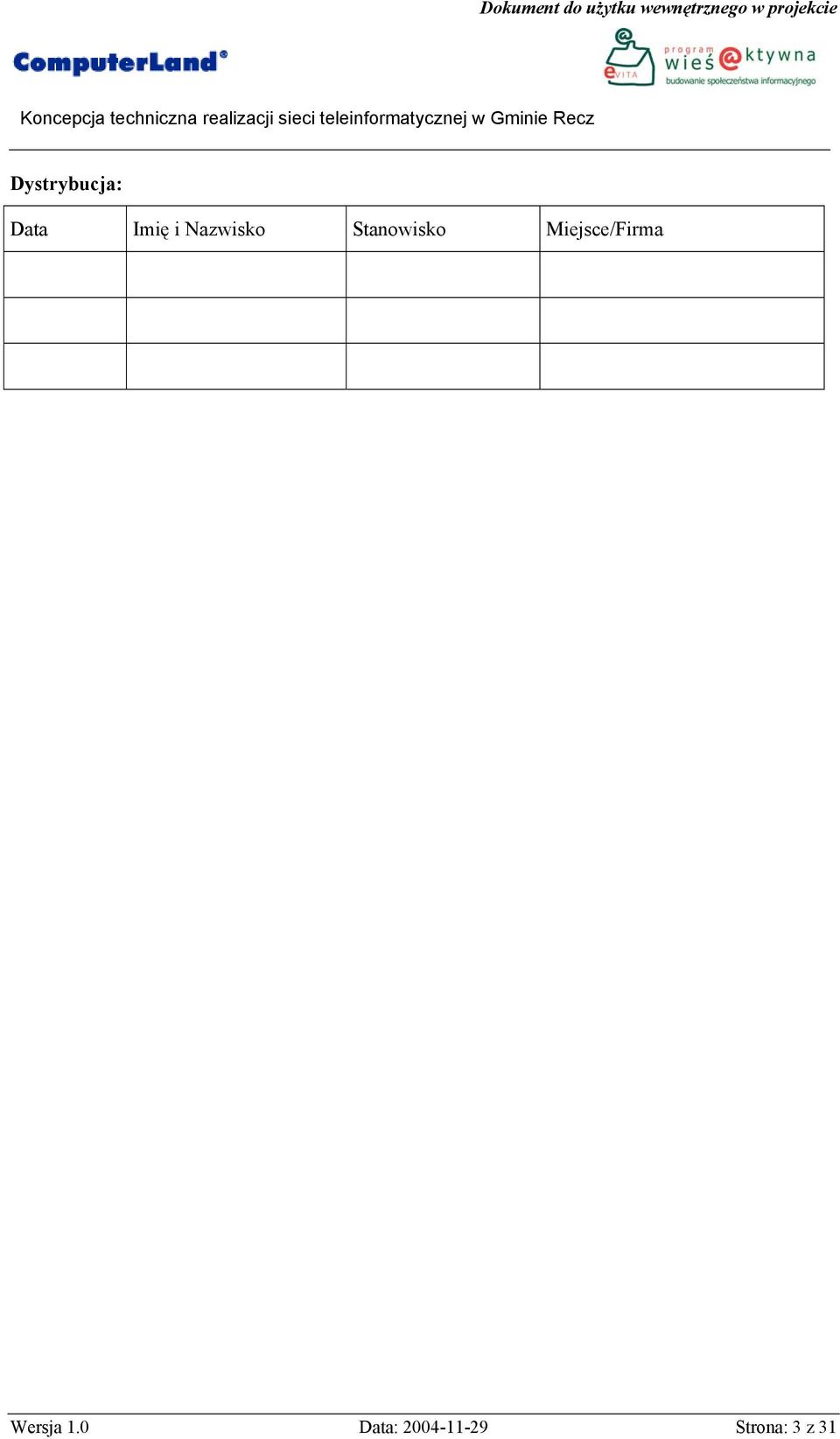

3 Dystrybucja: Data Imię i Nazwisko Stanowisko Miejsce/Firma Wersja 1.0 Data: Strona: 3 z 31

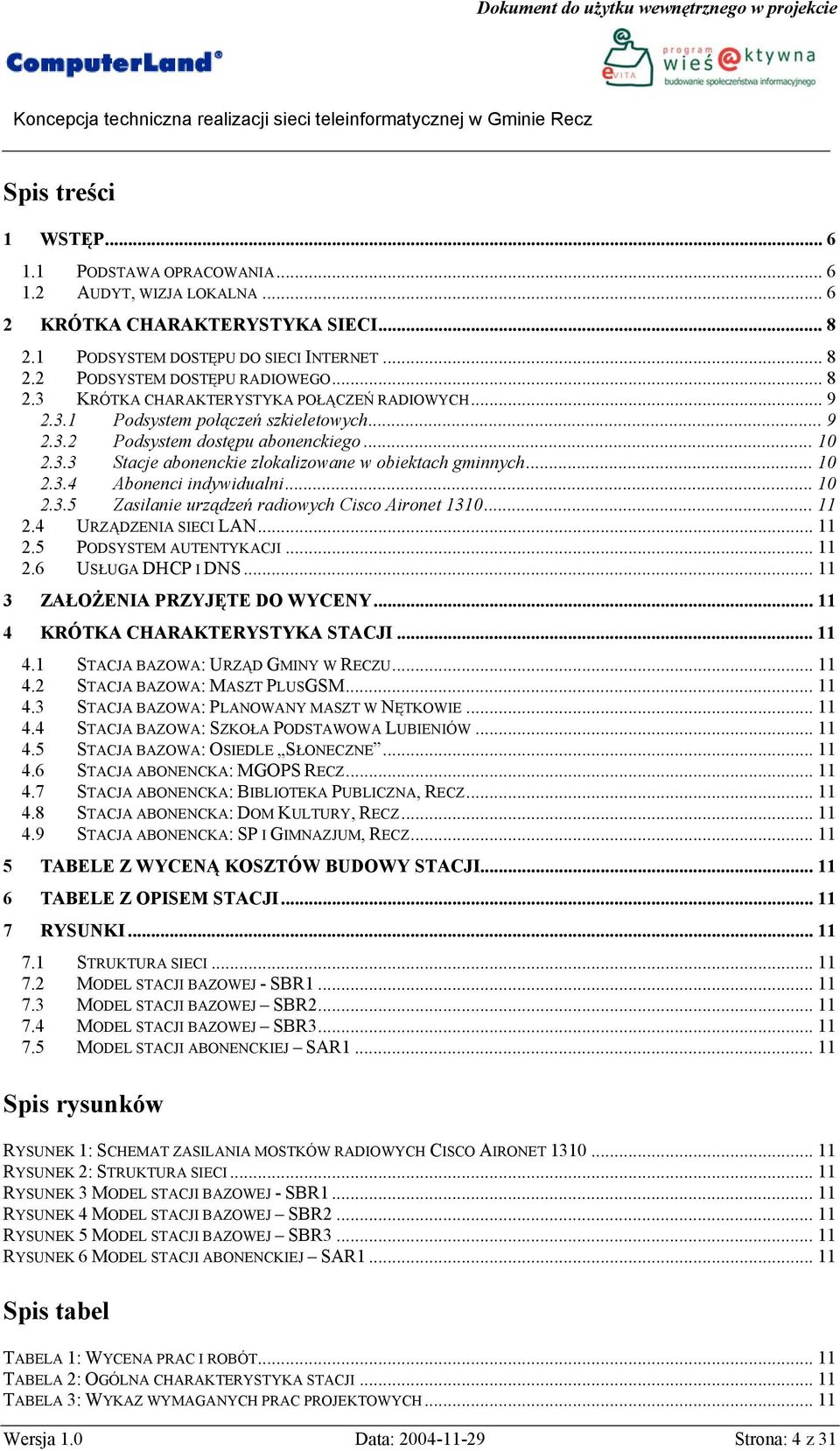

4 Spis treści 1 WSTĘP PODSTAWA OPRACOWANIA AUDYT, WIZJA LOKALNA KRÓTKA CHARAKTERYSTYKA SIECI PODSYSTEM DOSTĘPU DO SIECI INTERNET PODSYSTEM DOSTĘPU RADIOWEGO KRÓTKA CHARAKTERYSTYKA POŁĄCZEŃ RADIOWYCH Podsystem połączeń szkieletowych Podsystem dostępu abonenckiego Stacje abonenckie zlokalizowane w obiektach gminnych Abonenci indywidualni Zasilanie urządzeń radiowych Cisco Aironet URZĄDZENIA SIECI LAN PODSYSTEM AUTENTYKACJI USŁUGA DHCP I DNS ZAŁOŻENIA PRZYJĘTE DO WYCENY KRÓTKA CHARAKTERYSTYKA STACJI STACJA BAZOWA: URZĄD GMINY W RECZU STACJA BAZOWA: MASZT PLUSGSM STACJA BAZOWA: PLANOWANY MASZT W NĘTKOWIE STACJA BAZOWA: SZKOŁA PODSTAWOWA LUBIENIÓW STACJA BAZOWA: OSIEDLE SŁONECZNE STACJA ABONENCKA: MGOPS RECZ STACJA ABONENCKA: BIBLIOTEKA PUBLICZNA, RECZ STACJA ABONENCKA: DOM KULTURY, RECZ STACJA ABONENCKA: SP I GIMNAZJUM, RECZ TABELE Z WYCENĄ KOSZTÓW BUDOWY STACJI TABELE Z OPISEM STACJI RYSUNKI STRUKTURA SIECI MODEL STACJI BAZOWEJ - SBR MODEL STACJI BAZOWEJ SBR MODEL STACJI BAZOWEJ SBR MODEL STACJI ABONENCKIEJ SAR Spis rysunków RYSUNEK 1: SCHEMAT ZASILANIA MOSTKÓW RADIOWYCH CISCO AIRONET RYSUNEK 2: STRUKTURA SIECI RYSUNEK 3 MODEL STACJI BAZOWEJ - SBR RYSUNEK 4 MODEL STACJI BAZOWEJ SBR RYSUNEK 5 MODEL STACJI BAZOWEJ SBR RYSUNEK 6 MODEL STACJI ABONENCKIEJ SAR Spis tabel TABELA 1: WYCENA PRAC I ROBÓT TABELA 2: OGÓLNA CHARAKTERYSTYKA STACJI TABELA 3: WYKAZ WYMAGANYCH PRAC PROJEKTOWYCH Wersja 1.0 Data: Strona: 4 z 31

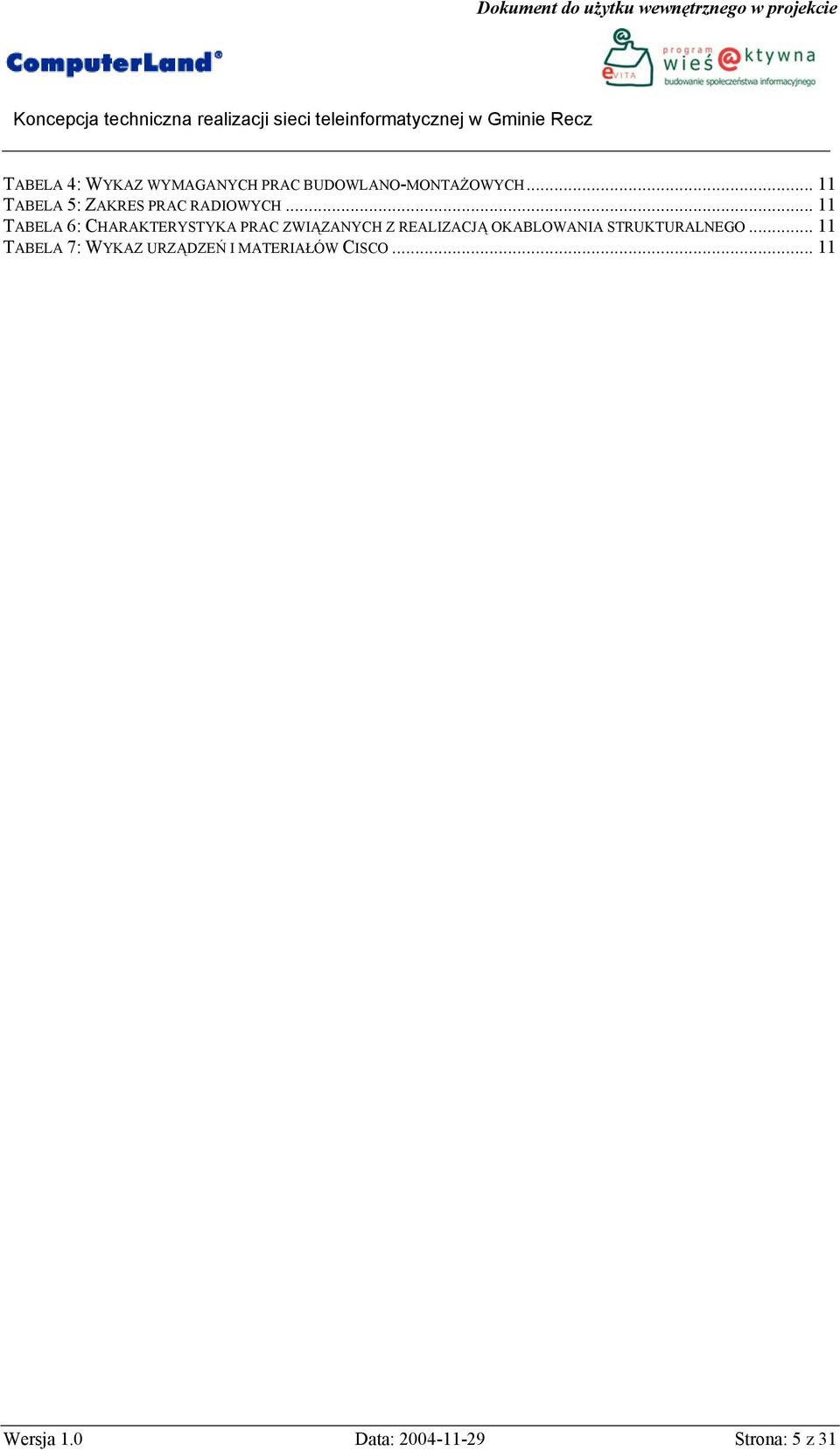

5 TABELA 4: WYKAZ WYMAGANYCH PRAC BUDOWLANO-MONTAŻOWYCH TABELA 5: ZAKRES PRAC RADIOWYCH TABELA 6: CHARAKTERYSTYKA PRAC ZWIĄZANYCH Z REALIZACJĄ OKABLOWANIA STRUKTURALNEGO TABELA 7: WYKAZ URZĄDZEŃ I MATERIAŁÓW CISCO Wersja 1.0 Data: Strona: 5 z 31

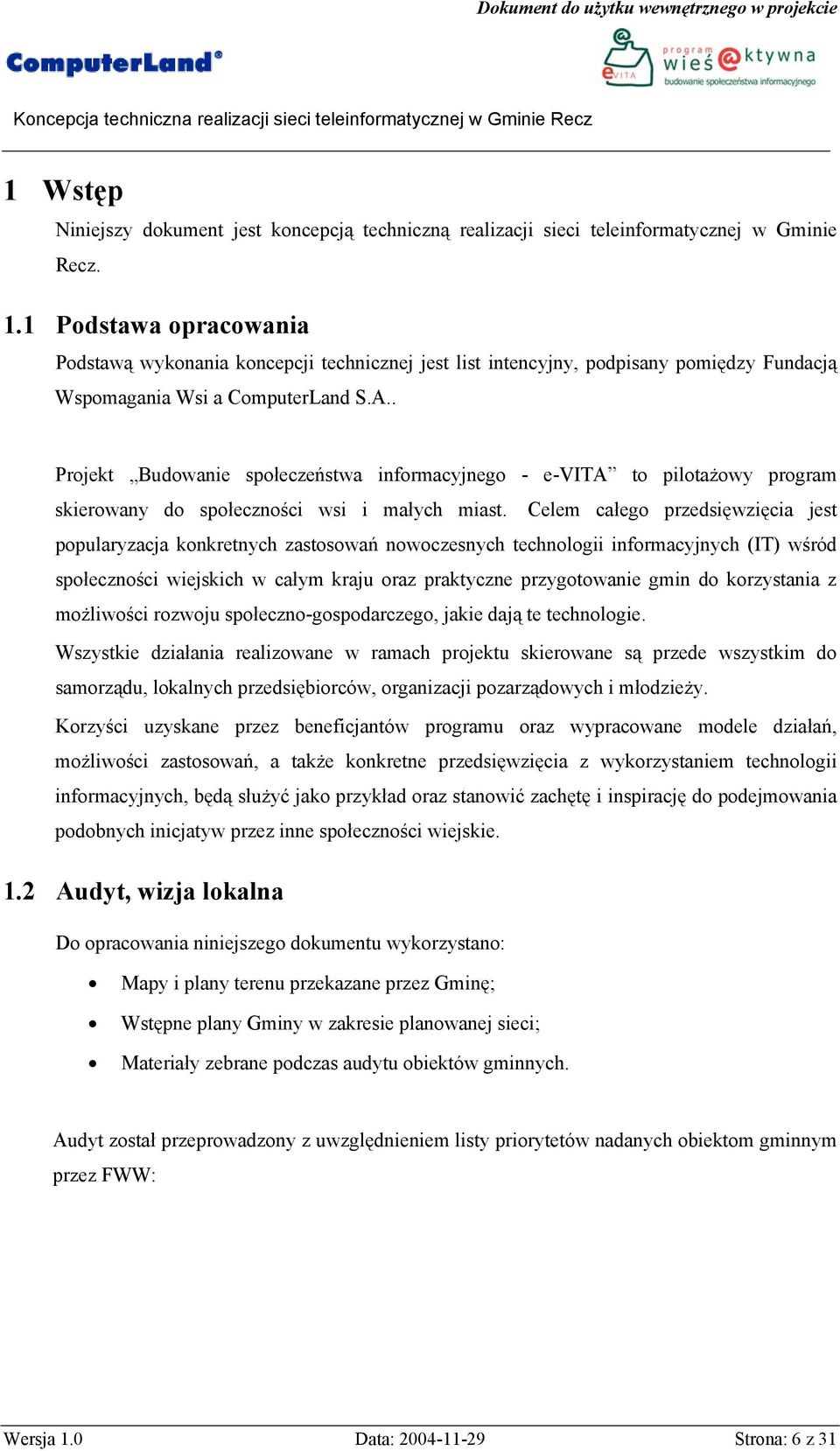

6 1 Wstęp Niniejszy dokument jest koncepcją techniczną realizacji sieci teleinformatycznej w Gminie Recz. 1.1 Podstawa opracowania Podstawą wykonania koncepcji technicznej jest list intencyjny, podpisany pomiędzy Fundacją Wspomagania Wsi a ComputerLand S.A.. Projekt Budowanie społeczeństwa informacyjnego - e-vita to pilotażowy program skierowany do społeczności wsi i małych miast. Celem całego przedsięwzięcia jest popularyzacja konkretnych zastosowań nowoczesnych technologii informacyjnych (IT) wśród społeczności wiejskich w całym kraju oraz praktyczne przygotowanie gmin do korzystania z możliwości rozwoju społeczno-gospodarczego, jakie dają te technologie. Wszystkie działania realizowane w ramach projektu skierowane są przede wszystkim do samorządu, lokalnych przedsiębiorców, organizacji pozarządowych i młodzieży. Korzyści uzyskane przez beneficjantów programu oraz wypracowane modele działań, możliwości zastosowań, a także konkretne przedsięwzięcia z wykorzystaniem technologii informacyjnych, będą służyć jako przykład oraz stanowić zachętę i inspirację do podejmowania podobnych inicjatyw przez inne społeczności wiejskie. 1.2 Audyt, wizja lokalna Do opracowania niniejszego dokumentu wykorzystano: Mapy i plany terenu przekazane przez Gminę; Wstępne plany Gminy w zakresie planowanej sieci; Materiały zebrane podczas audytu obiektów gminnych. Audyt został przeprowadzony z uwzględnieniem listy priorytetów nadanych obiektom gminnym przez FWW: Wersja 1.0 Data: Strona: 6 z 31

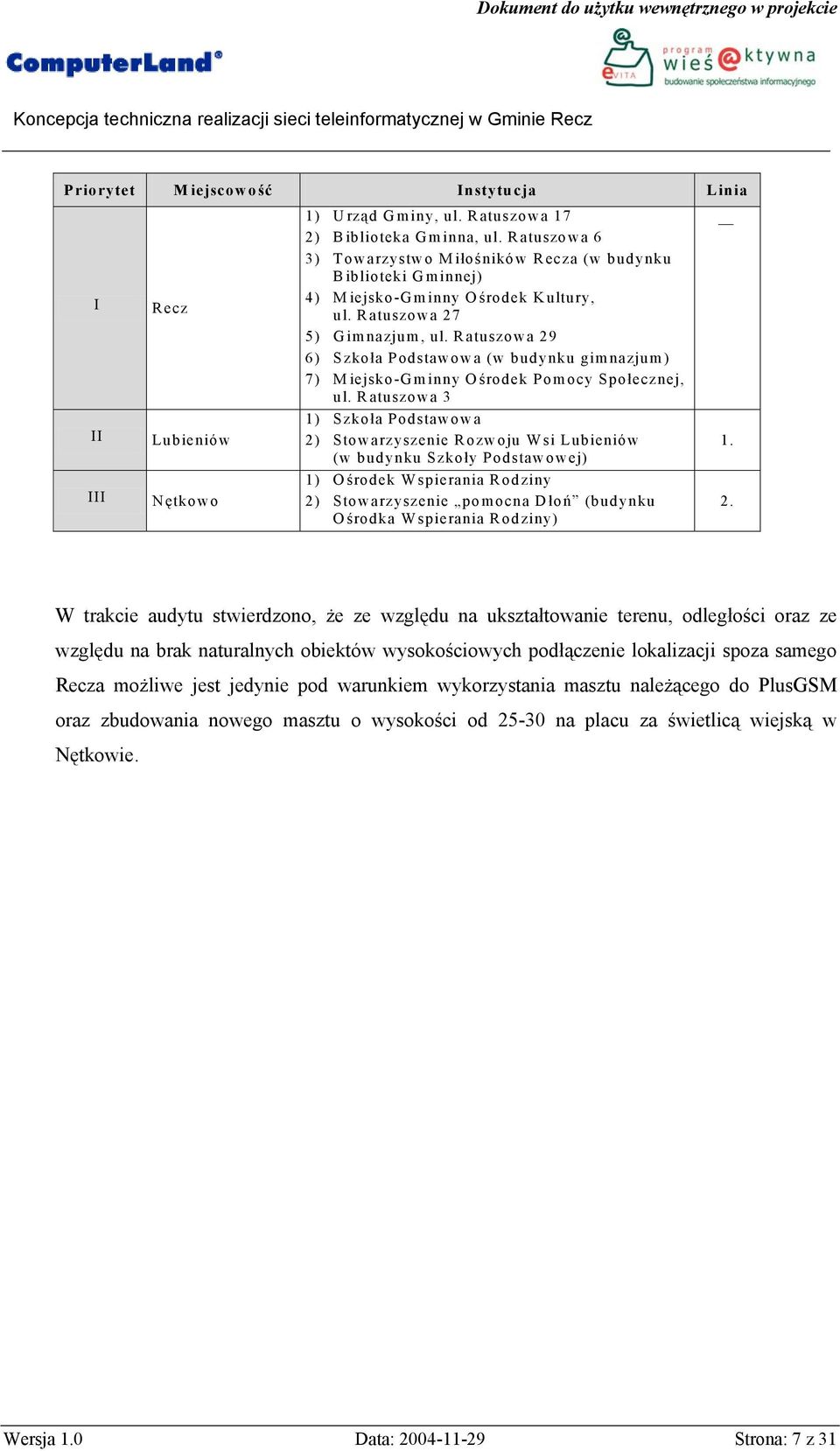

7 Priorytet Miejscowość Instytucja Linia I Recz 1) Urząd Gminy, ul. Ratuszowa 17 2) Biblioteka Gminna, ul. Ratuszowa 6 3) Towarzystwo Miłośników Recza (w budynku Biblioteki Gminnej) 4) Miejsko-Gminny Ośrodek Kultury, ul. Ratuszowa 27 5) Gimnazjum, ul. Ratuszowa 29 6) Szkoła Podstawowa (w budynku gimnazjum) 7) Miejsko-Gminny Ośrodek Pomocy Społecznej, ul. Ratuszowa 3 II Lubieniów 1) Szkoła Podstawowa 2) Stowarzyszenie Rozwoju Wsi Lubieniów (w budynku Szkoły Podstawowej) 1. III N ętkowo 1) O środek Wspierania Rodziny 2) Stowarzyszenie pomocna Dłoń (budynku O środka Wspierania Rodziny) 2. W trakcie audytu stwierdzono, że ze względu na ukształtowanie terenu, odległości oraz ze względu na brak naturalnych obiektów wysokościowych podłączenie lokalizacji spoza samego Recza możliwe jest jedynie pod warunkiem wykorzystania masztu należącego do PlusGSM oraz zbudowania nowego masztu o wysokości od na placu za świetlicą wiejską w Nętkowie. Wersja 1.0 Data: Strona: 7 z 31

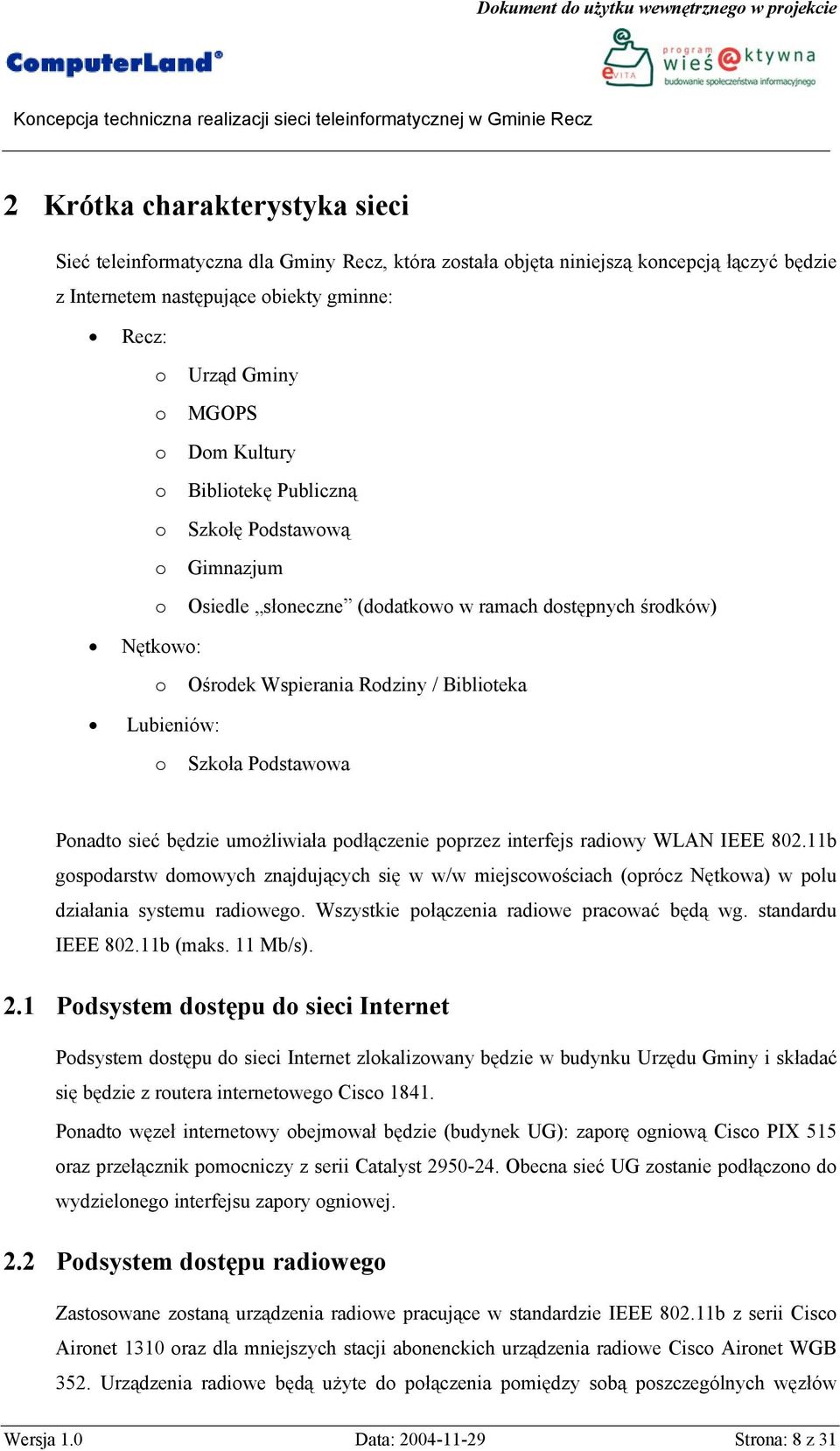

8 2 Krótka charakterystyka sieci Sieć teleinformatyczna dla Gminy Recz, która została objęta niniejszą koncepcją łączyć będzie z Internetem następujące obiekty gminne: Recz: o o o o o o o Urząd Gminy MGOPS Dom Kultury Bibliotekę Publiczną Szkołę Podstawową Gimnazjum Osiedle słoneczne (dodatkowo w ramach dostępnych środków) Nętkowo: o Ośrodek Wspierania Rodziny / Biblioteka Lubieniów: o Szkoła Podstawowa Ponadto sieć będzie umożliwiała podłączenie poprzez interfejs radiowy WLAN IEEE b gospodarstw domowych znajdujących się w w/w miejscowościach (oprócz Nętkowa) w polu działania systemu radiowego. Wszystkie połączenia radiowe pracować będą wg. standardu IEEE b (maks. 11 Mb/s). 2.1 Podsystem dostępu do sieci Internet Podsystem dostępu do sieci Internet zlokalizowany będzie w budynku Urzędu Gminy i składać się będzie z routera internetowego Cisco Ponadto węzeł internetowy obejmował będzie (budynek UG): zaporę ogniową Cisco PIX 515 oraz przełącznik pomocniczy z serii Catalyst Obecna sieć UG zostanie podłączono do wydzielonego interfejsu zapory ogniowej. 2.2 Podsystem dostępu radiowego Zastosowane zostaną urządzenia radiowe pracujące w standardzie IEEE b z serii Cisco Aironet 1310 oraz dla mniejszych stacji abonenckich urządzenia radiowe Cisco Aironet WGB 352. Urządzenia radiowe będą użyte do połączenia pomiędzy sobą poszczególnych węzłów Wersja 1.0 Data: Strona: 8 z 31

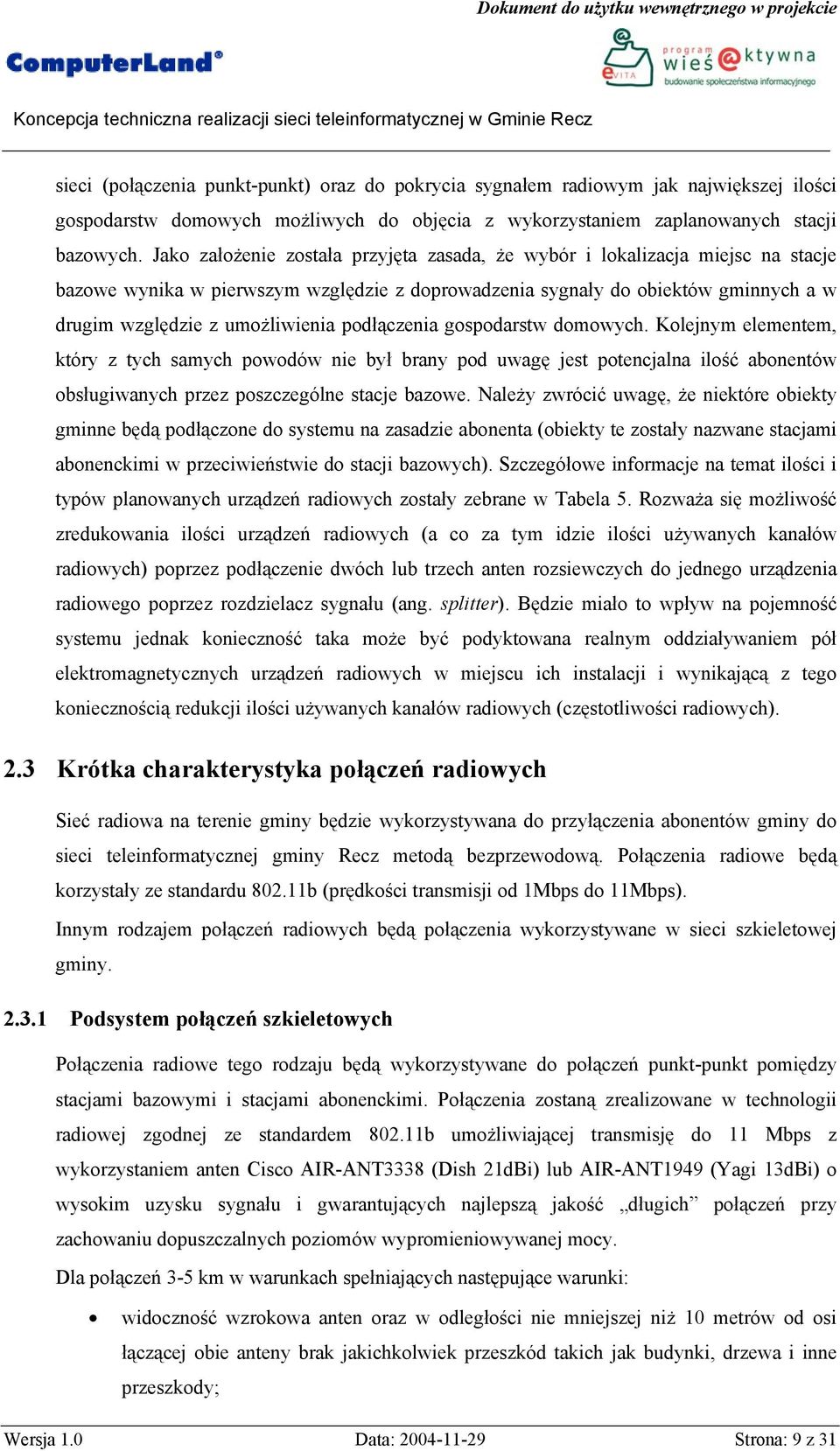

9 sieci (połączenia punkt-punkt) oraz do pokrycia sygnałem radiowym jak największej ilości gospodarstw domowych możliwych do objęcia z wykorzystaniem zaplanowanych stacji bazowych. Jako założenie została przyjęta zasada, że wybór i lokalizacja miejsc na stacje bazowe wynika w pierwszym względzie z doprowadzenia sygnały do obiektów gminnych a w drugim względzie z umożliwienia podłączenia gospodarstw domowych. Kolejnym elementem, który z tych samych powodów nie był brany pod uwagę jest potencjalna ilość abonentów obsługiwanych przez poszczególne stacje bazowe. Należy zwrócić uwagę, że niektóre obiekty gminne będą podłączone do systemu na zasadzie abonenta (obiekty te zostały nazwane stacjami abonenckimi w przeciwieństwie do stacji bazowych). Szczegółowe informacje na temat ilości i typów planowanych urządzeń radiowych zostały zebrane w Tabela 5. Rozważa się możliwość zredukowania ilości urządzeń radiowych (a co za tym idzie ilości używanych kanałów radiowych) poprzez podłączenie dwóch lub trzech anten rozsiewczych do jednego urządzenia radiowego poprzez rozdzielacz sygnału (ang. splitter). Będzie miało to wpływ na pojemność systemu jednak konieczność taka może być podyktowana realnym oddziaływaniem pół elektromagnetycznych urządzeń radiowych w miejscu ich instalacji i wynikającą z tego koniecznością redukcji ilości używanych kanałów radiowych (częstotliwości radiowych). 2.3 Krótka charakterystyka połączeń radiowych Sieć radiowa na terenie gminy będzie wykorzystywana do przyłączenia abonentów gminy do sieci teleinformatycznej gminy Recz metodą bezprzewodową. Połączenia radiowe będą korzystały ze standardu b (prędkości transmisji od 1Mbps do 11Mbps). Innym rodzajem połączeń radiowych będą połączenia wykorzystywane w sieci szkieletowej gminy Podsystem połączeń szkieletowych Połączenia radiowe tego rodzaju będą wykorzystywane do połączeń punkt-punkt pomiędzy stacjami bazowymi i stacjami abonenckimi. Połączenia zostaną zrealizowane w technologii radiowej zgodnej ze standardem b umożliwiającej transmisję do 11 Mbps z wykorzystaniem anten Cisco AIR-ANT3338 (Dish 21dBi) lub AIR-ANT1949 (Yagi 13dBi) o wysokim uzysku sygnału i gwarantujących najlepszą jakość długich połączeń przy zachowaniu dopuszczalnych poziomów wypromieniowywanej mocy. Dla połączeń 3-5 km w warunkach spełniających następujące warunki: widoczność wzrokowa anten oraz w odległości nie mniejszej niż 10 metrów od osi łączącej obie anteny brak jakichkolwiek przeszkód takich jak budynki, drzewa i inne przeszkody; Wersja 1.0 Data: Strona: 9 z 31

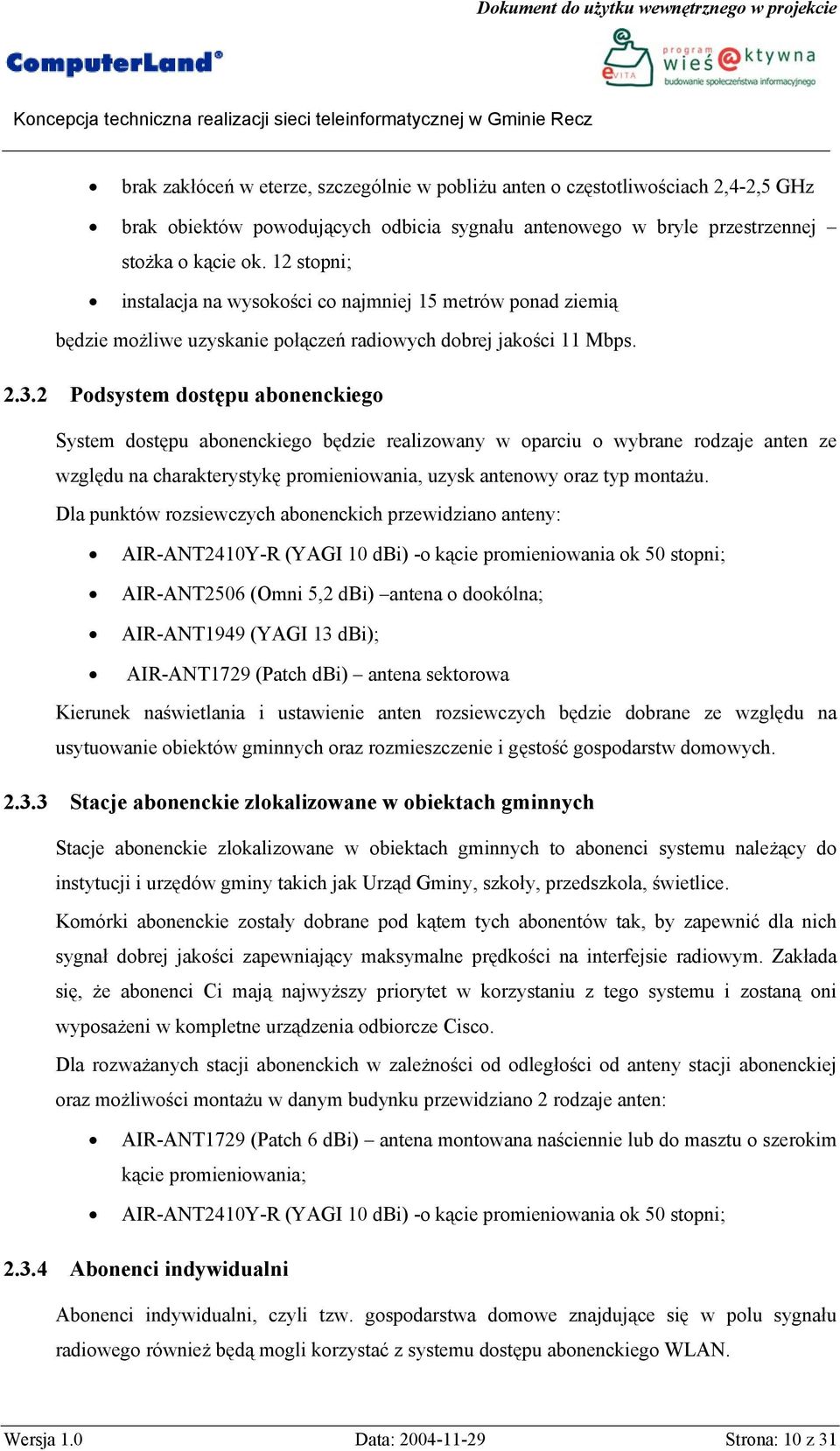

10 brak zakłóceń w eterze, szczególnie w pobliżu anten o częstotliwościach 2,4-2,5 GHz brak obiektów powodujących odbicia sygnału antenowego w bryle przestrzennej stożka o kącie ok. 12 stopni; instalacja na wysokości co najmniej 15 metrów ponad ziemią będzie możliwe uzyskanie połączeń radiowych dobrej jakości 11 Mbps Podsystem dostępu abonenckiego System dostępu abonenckiego będzie realizowany w oparciu o wybrane rodzaje anten ze względu na charakterystykę promieniowania, uzysk antenowy oraz typ montażu. Dla punktów rozsiewczych abonenckich przewidziano anteny: AIR-ANT2410Y-R (YAGI 10 dbi) -o kącie promieniowania ok 50 stopni; AIR-ANT2506 (Omni 5,2 dbi) antena o dookólna; AIR-ANT1949 (YAGI 13 dbi); AIR-ANT1729 (Patch dbi) antena sektorowa Kierunek naświetlania i ustawienie anten rozsiewczych będzie dobrane ze względu na usytuowanie obiektów gminnych oraz rozmieszczenie i gęstość gospodarstw domowych Stacje abonenckie zlokalizowane w obiektach gminnych Stacje abonenckie zlokalizowane w obiektach gminnych to abonenci systemu należący do instytucji i urzędów gminy takich jak Urząd Gminy, szkoły, przedszkola, świetlice. Komórki abonenckie zostały dobrane pod kątem tych abonentów tak, by zapewnić dla nich sygnał dobrej jakości zapewniający maksymalne prędkości na interfejsie radiowym. Zakłada się, że abonenci Ci mają najwyższy priorytet w korzystaniu z tego systemu i zostaną oni wyposażeni w kompletne urządzenia odbiorcze Cisco. Dla rozważanych stacji abonenckich w zależności od odległości od anteny stacji abonenckiej oraz możliwości montażu w danym budynku przewidziano 2 rodzaje anten: AIR-ANT1729 (Patch 6 dbi) antena montowana naściennie lub do masztu o szerokim kącie promieniowania; AIR-ANT2410Y-R (YAGI 10 dbi) -o kącie promieniowania ok 50 stopni; Abonenci indywidualni Abonenci indywidualni, czyli tzw. gospodarstwa domowe znajdujące się w polu sygnału radiowego również będą mogli korzystać z systemu dostępu abonenckiego WLAN. Wersja 1.0 Data: Strona: 10 z 31

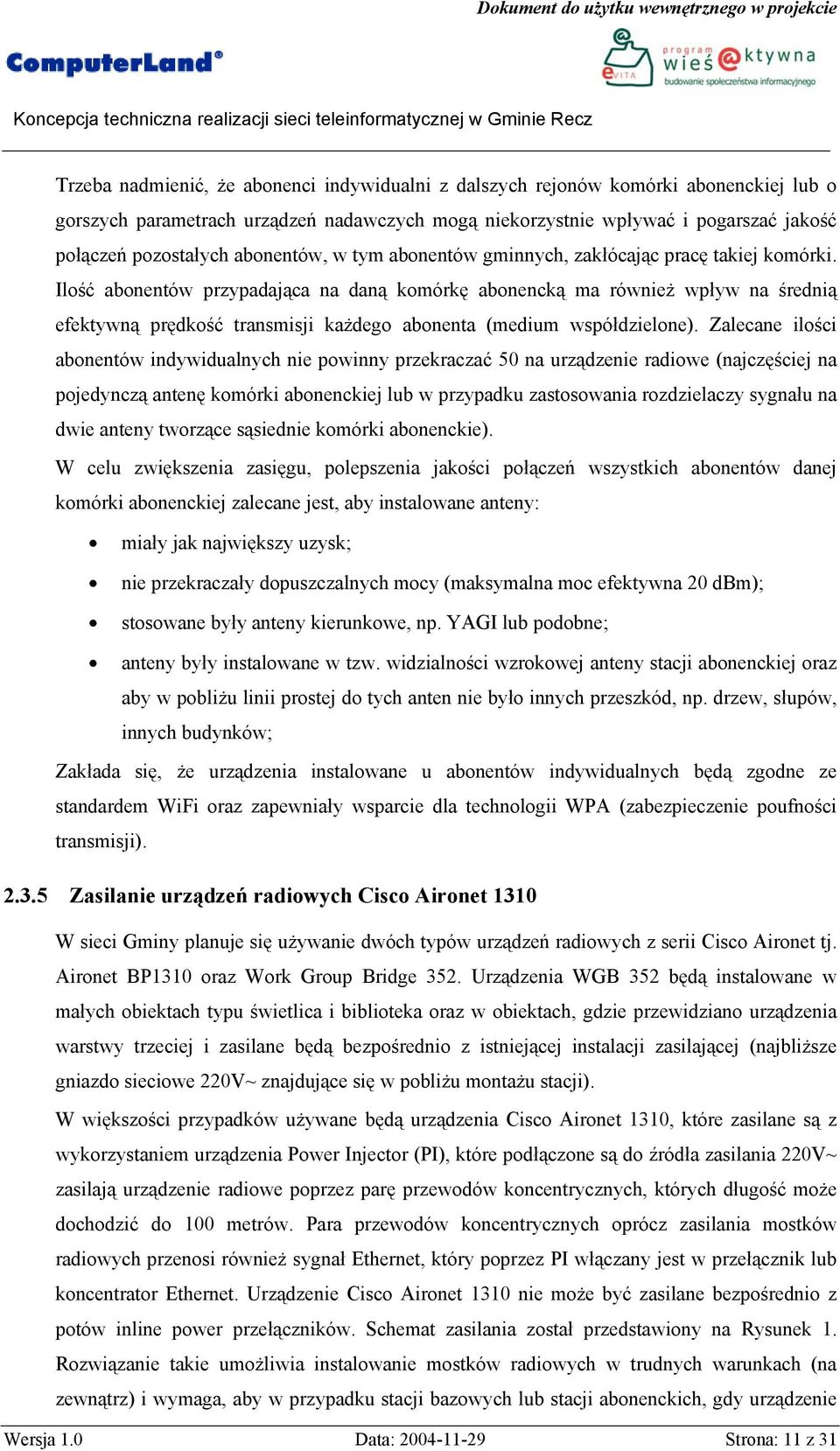

11 Trzeba nadmienić, że abonenci indywidualni z dalszych rejonów komórki abonenckiej lub o gorszych parametrach urządzeń nadawczych mogą niekorzystnie wpływać i pogarszać jakość połączeń pozostałych abonentów, w tym abonentów gminnych, zakłócając pracę takiej komórki. Ilość abonentów przypadająca na daną komórkę abonencką ma również wpływ na średnią efektywną prędkość transmisji każdego abonenta (medium współdzielone). Zalecane ilości abonentów indywidualnych nie powinny przekraczać 50 na urządzenie radiowe (najczęściej na pojedynczą antenę komórki abonenckiej lub w przypadku zastosowania rozdzielaczy sygnału na dwie anteny tworzące sąsiednie komórki abonenckie). W celu zwiększenia zasięgu, polepszenia jakości połączeń wszystkich abonentów danej komórki abonenckiej zalecane jest, aby instalowane anteny: miały jak największy uzysk; nie przekraczały dopuszczalnych mocy (maksymalna moc efektywna 20 dbm); stosowane były anteny kierunkowe, np. YAGI lub podobne; anteny były instalowane w tzw. widzialności wzrokowej anteny stacji abonenckiej oraz aby w pobliżu linii prostej do tych anten nie było innych przeszkód, np. drzew, słupów, innych budynków; Zakłada się, że urządzenia instalowane u abonentów indywidualnych będą zgodne ze standardem WiFi oraz zapewniały wsparcie dla technologii WPA (zabezpieczenie poufności transmisji) Zasilanie urządzeń radiowych Cisco Aironet 1310 W sieci Gminy planuje się używanie dwóch typów urządzeń radiowych z serii Cisco Aironet tj. Aironet BP1310 oraz Work Group Bridge 352. Urządzenia WGB 352 będą instalowane w małych obiektach typu świetlica i biblioteka oraz w obiektach, gdzie przewidziano urządzenia warstwy trzeciej i zasilane będą bezpośrednio z istniejącej instalacji zasilającej (najbliższe gniazdo sieciowe 220V~ znajdujące się w pobliżu montażu stacji). W większości przypadków używane będą urządzenia Cisco Aironet 1310, które zasilane są z wykorzystaniem urządzenia Power Injector (PI), które podłączone są do źródła zasilania 220V~ zasilają urządzenie radiowe poprzez parę przewodów koncentrycznych, których długość może dochodzić do 100 metrów. Para przewodów koncentrycznych oprócz zasilania mostków radiowych przenosi również sygnał Ethernet, który poprzez PI włączany jest w przełącznik lub koncentrator Ethernet. Urządzenie Cisco Aironet 1310 nie może być zasilane bezpośrednio z potów inline power przełączników. Schemat zasilania został przedstawiony na Rysunek 1. Rozwiązanie takie umożliwia instalowanie mostków radiowych w trudnych warunkach (na zewnątrz) i wymaga, aby w przypadku stacji bazowych lub stacji abonenckich, gdy urządzenie Wersja 1.0 Data: Strona: 11 z 31

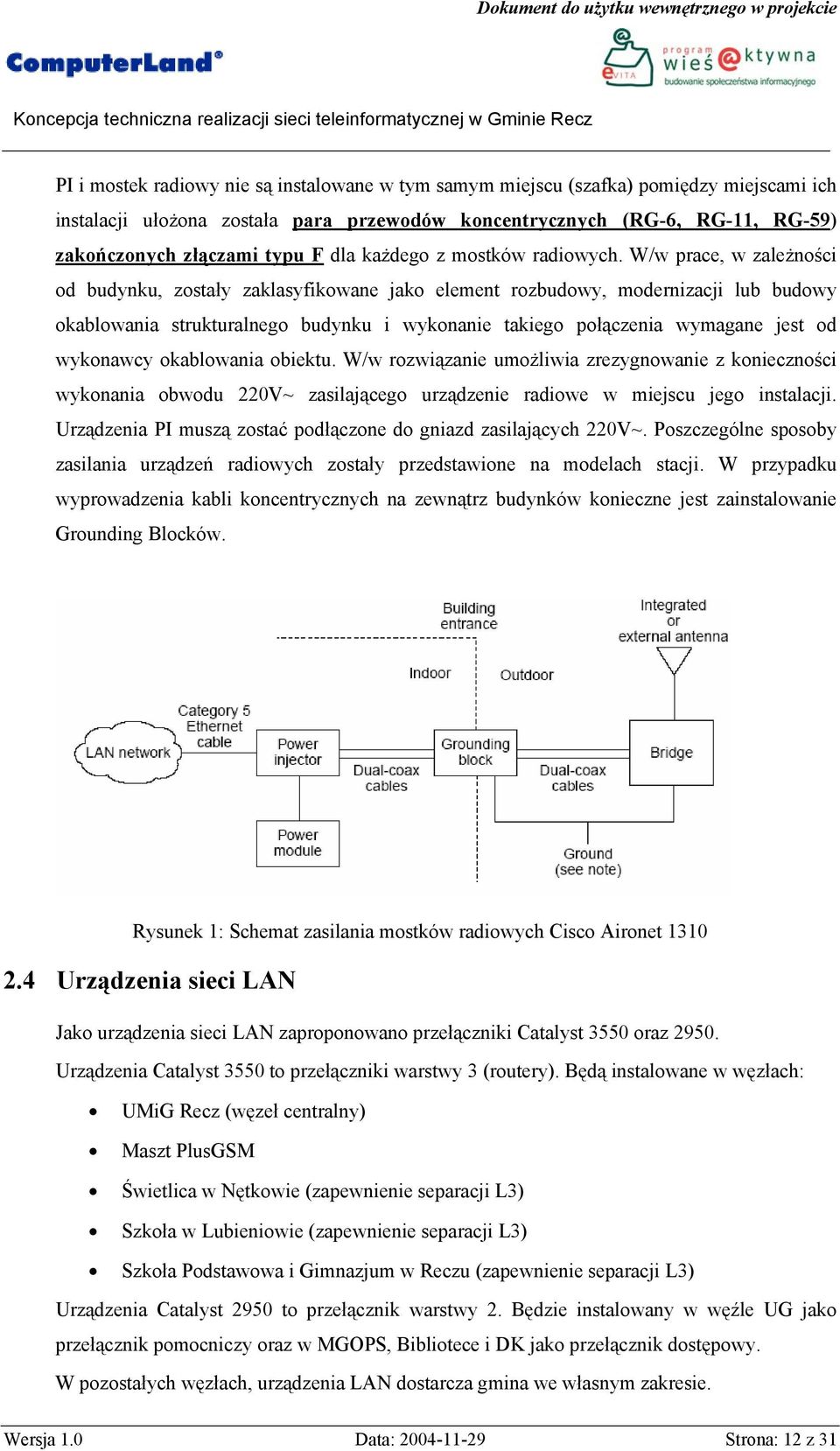

12 PI i mostek radiowy nie są instalowane w tym samym miejscu (szafka) pomiędzy miejscami ich instalacji ułożona została para przewodów koncentrycznych (RG-6, RG-11, RG-59) zakończonych złączami typu F dla każdego z mostków radiowych. W/w prace, w zależności od budynku, zostały zaklasyfikowane jako element rozbudowy, modernizacji lub budowy okablowania strukturalnego budynku i wykonanie takiego połączenia wymagane jest od wykonawcy okablowania obiektu. W/w rozwiązanie umożliwia zrezygnowanie z konieczności wykonania obwodu 220V~ zasilającego urządzenie radiowe w miejscu jego instalacji. Urządzenia PI muszą zostać podłączone do gniazd zasilających 220V~. Poszczególne sposoby zasilania urządzeń radiowych zostały przedstawione na modelach stacji. W przypadku wyprowadzenia kabli koncentrycznych na zewnątrz budynków konieczne jest zainstalowanie Grounding Blocków. Rysunek 1: Schemat zasilania mostków radiowych Cisco Aironet Urządzenia sieci LAN Jako urządzenia sieci LAN zaproponowano przełączniki Catalyst 3550 oraz Urządzenia Catalyst 3550 to przełączniki warstwy 3 (routery). Będą instalowane w węzłach: UMiG Recz (węzeł centralny) Maszt PlusGSM Świetlica w Nętkowie (zapewnienie separacji L3) Szkoła w Lubieniowie (zapewnienie separacji L3) Szkoła Podstawowa i Gimnazjum w Reczu (zapewnienie separacji L3) Urządzenia Catalyst 2950 to przełącznik warstwy 2. Będzie instalowany w węźle UG jako przełącznik pomocniczy oraz w MGOPS, Bibliotece i DK jako przełącznik dostępowy. W pozostałych węzłach, urządzenia LAN dostarcza gmina we własnym zakresie. Wersja 1.0 Data: Strona: 12 z 31

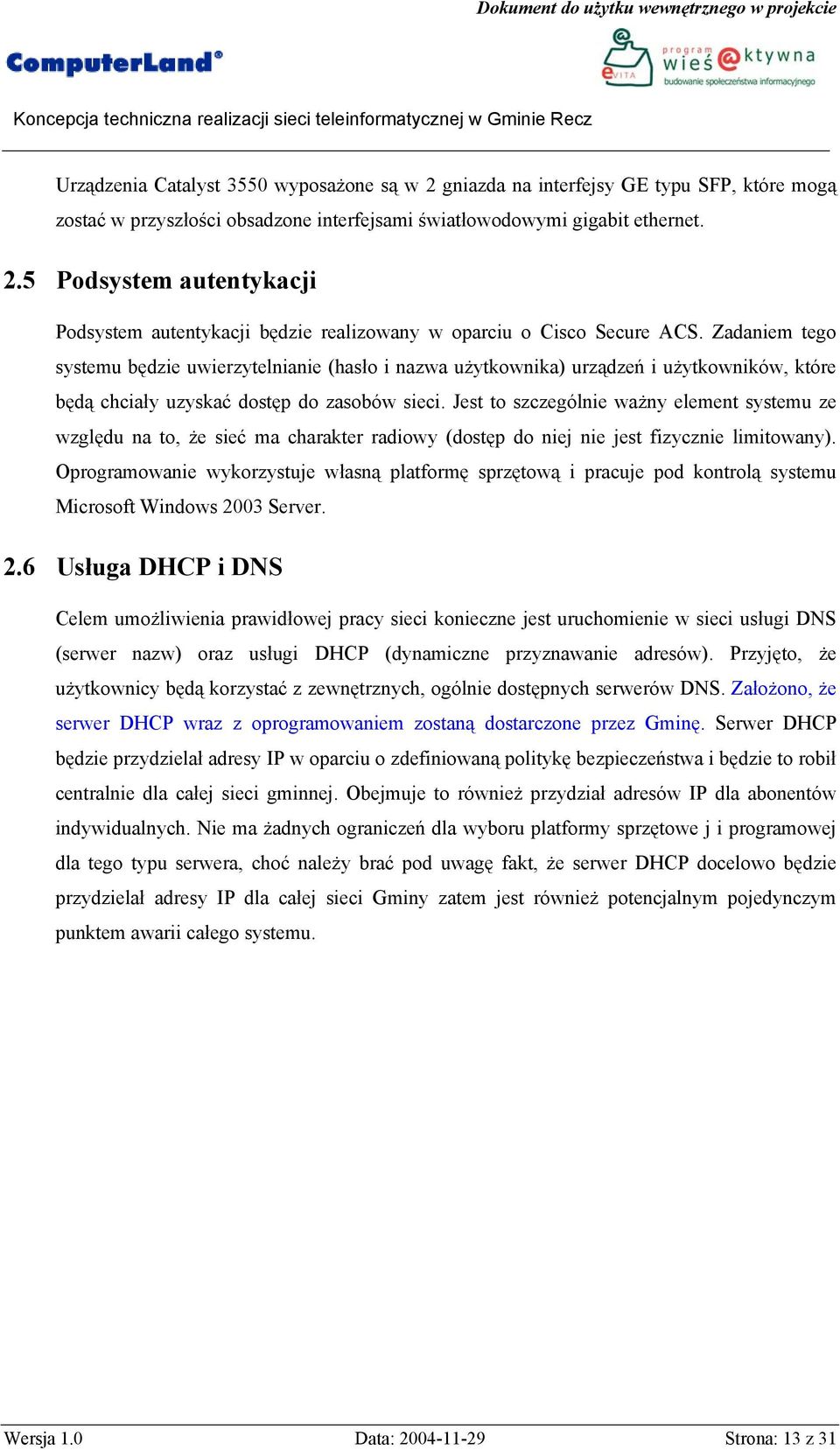

13 Urządzenia Catalyst 3550 wyposażone są w 2 gniazda na interfejsy GE typu SFP, które mogą zostać w przyszłości obsadzone interfejsami światłowodowymi gigabit ethernet. 2.5 Podsystem autentykacji Podsystem autentykacji będzie realizowany w oparciu o Cisco Secure ACS. Zadaniem tego systemu będzie uwierzytelnianie (hasło i nazwa użytkownika) urządzeń i użytkowników, które będą chciały uzyskać dostęp do zasobów sieci. Jest to szczególnie ważny element systemu ze względu na to, że sieć ma charakter radiowy (dostęp do niej nie jest fizycznie limitowany). Oprogramowanie wykorzystuje własną platformę sprzętową i pracuje pod kontrolą systemu Microsoft Windows 2003 Server. 2.6 Usługa DHCP i DNS Celem umożliwienia prawidłowej pracy sieci konieczne jest uruchomienie w sieci usługi DNS (serwer nazw) oraz usługi DHCP (dynamiczne przyznawanie adresów). Przyjęto, że użytkownicy będą korzystać z zewnętrznych, ogólnie dostępnych serwerów DNS. Założono, że serwer DHCP wraz z oprogramowaniem zostaną dostarczone przez Gminę. Serwer DHCP będzie przydzielał adresy IP w oparciu o zdefiniowaną politykę bezpieczeństwa i będzie to robił centralnie dla całej sieci gminnej. Obejmuje to również przydział adresów IP dla abonentów indywidualnych. Nie ma żadnych ograniczeń dla wyboru platformy sprzętowe j i programowej dla tego typu serwera, choć należy brać pod uwagę fakt, że serwer DHCP docelowo będzie przydzielał adresy IP dla całej sieci Gminy zatem jest również potencjalnym pojedynczym punktem awarii całego systemu. Wersja 1.0 Data: Strona: 13 z 31

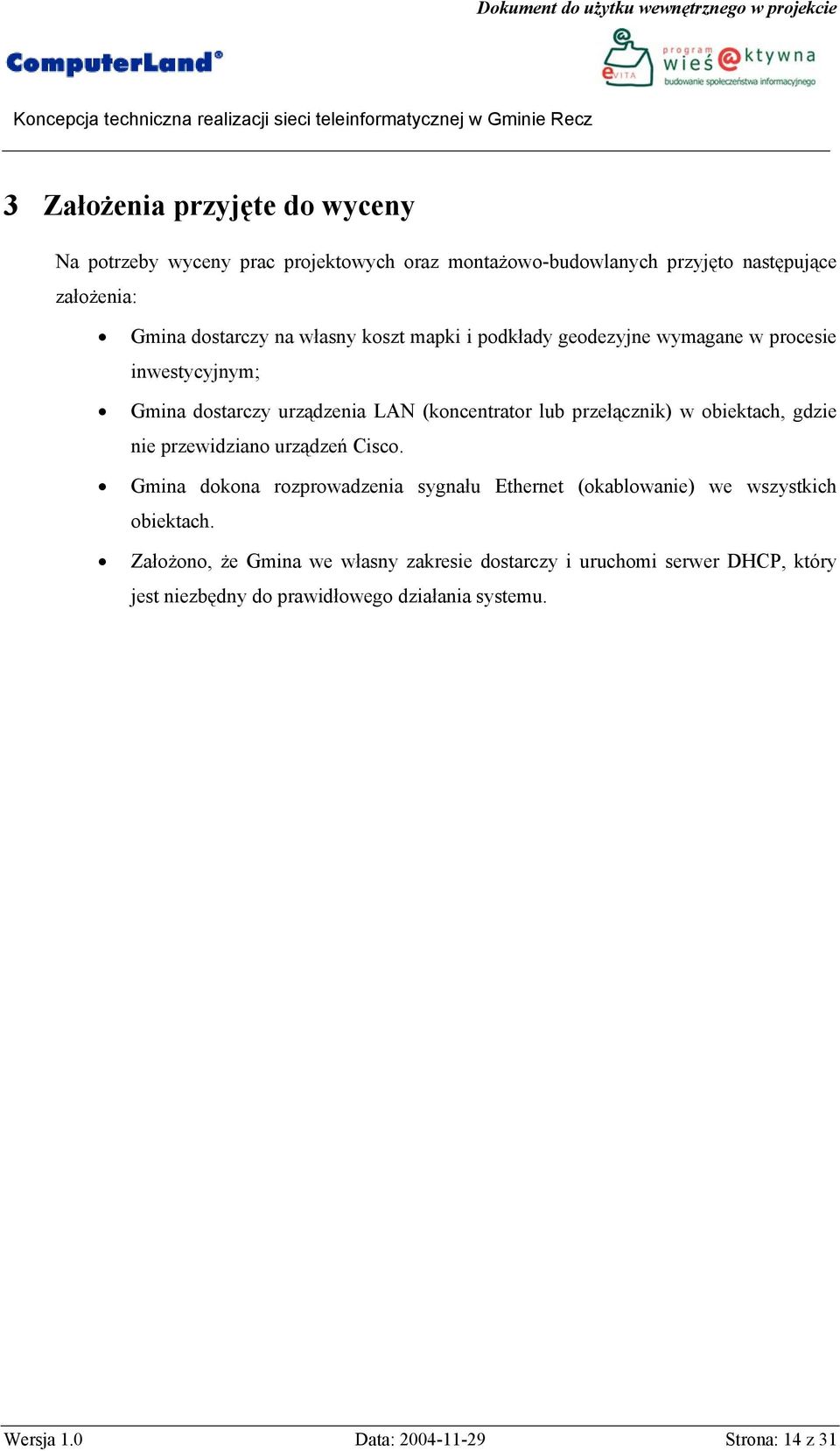

14 3 Założenia przyjęte do wyceny Na potrzeby wyceny prac projektowych oraz montażowo-budowlanych przyjęto następujące założenia: Gmina dostarczy na własny koszt mapki i podkłady geodezyjne wymagane w procesie inwestycyjnym; Gmina dostarczy urządzenia LAN (koncentrator lub przełącznik) w obiektach, gdzie nie przewidziano urządzeń Cisco. Gmina dokona rozprowadzenia sygnału Ethernet (okablowanie) we wszystkich obiektach. Założono, że Gmina we własny zakresie dostarczy i uruchomi serwer DHCP, który jest niezbędny do prawidłowego działania systemu. Wersja 1.0 Data: Strona: 14 z 31

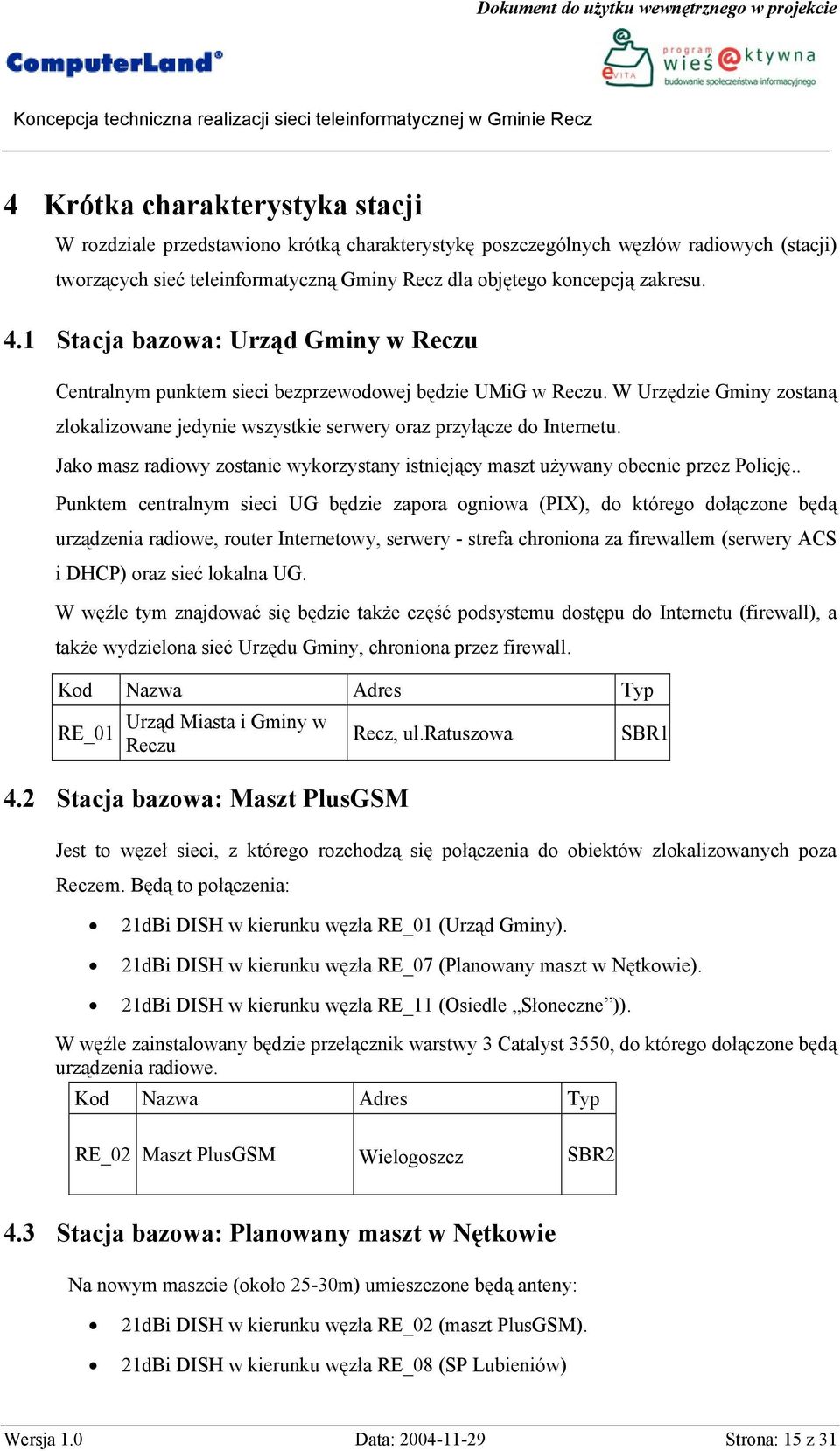

15 4 Krótka charakterystyka stacji W rozdziale przedstawiono krótką charakterystykę poszczególnych węzłów radiowych (stacji) tworzących sieć teleinformatyczną Gminy Recz dla objętego koncepcją zakresu. 4.1 Stacja bazowa: Urząd Gminy w Reczu Centralnym punktem sieci bezprzewodowej będzie UMiG w Reczu. W Urzędzie Gminy zostaną zlokalizowane jedynie wszystkie serwery oraz przyłącze do Internetu. Jako masz radiowy zostanie wykorzystany istniejący maszt używany obecnie przez Policję.. Punktem centralnym sieci UG będzie zapora ogniowa (PIX), do którego dołączone będą urządzenia radiowe, router Internetowy, serwery - strefa chroniona za firewallem (serwery ACS i DHCP) oraz sieć lokalna UG. W węźle tym znajdować się będzie także część podsystemu dostępu do Internetu (firewall), a także wydzielona sieć Urzędu Gminy, chroniona przez firewall. Kod Nazwa Adres Typ RE_01 Urząd Miasta i Gminy w Reczu 4.2 Stacja bazowa: Maszt PlusGSM Recz, ul.ratuszowa SBR1 Jest to węzeł sieci, z którego rozchodzą się połączenia do obiektów zlokalizowanych poza Reczem. Będą to połączenia: 21dBi DISH w kierunku węzła RE_01 (Urząd Gminy). 21dBi DISH w kierunku węzła RE_07 (Planowany maszt w Nętkowie). 21dBi DISH w kierunku węzła RE_11 (Osiedle Słoneczne )). W węźle zainstalowany będzie przełącznik warstwy 3 Catalyst 3550, do którego dołączone będą urządzenia radiowe. Kod Nazwa Adres Typ RE_02 Maszt PlusGSM Wielogoszcz SBR2 4.3 Stacja bazowa: Planowany maszt w Nętkowie Na nowym maszcie (około 25-30m) umieszczone będą anteny: 21dBi DISH w kierunku węzła RE_02 (maszt PlusGSM). 21dBi DISH w kierunku węzła RE_08 (SP Lubieniów) Wersja 1.0 Data: Strona: 15 z 31

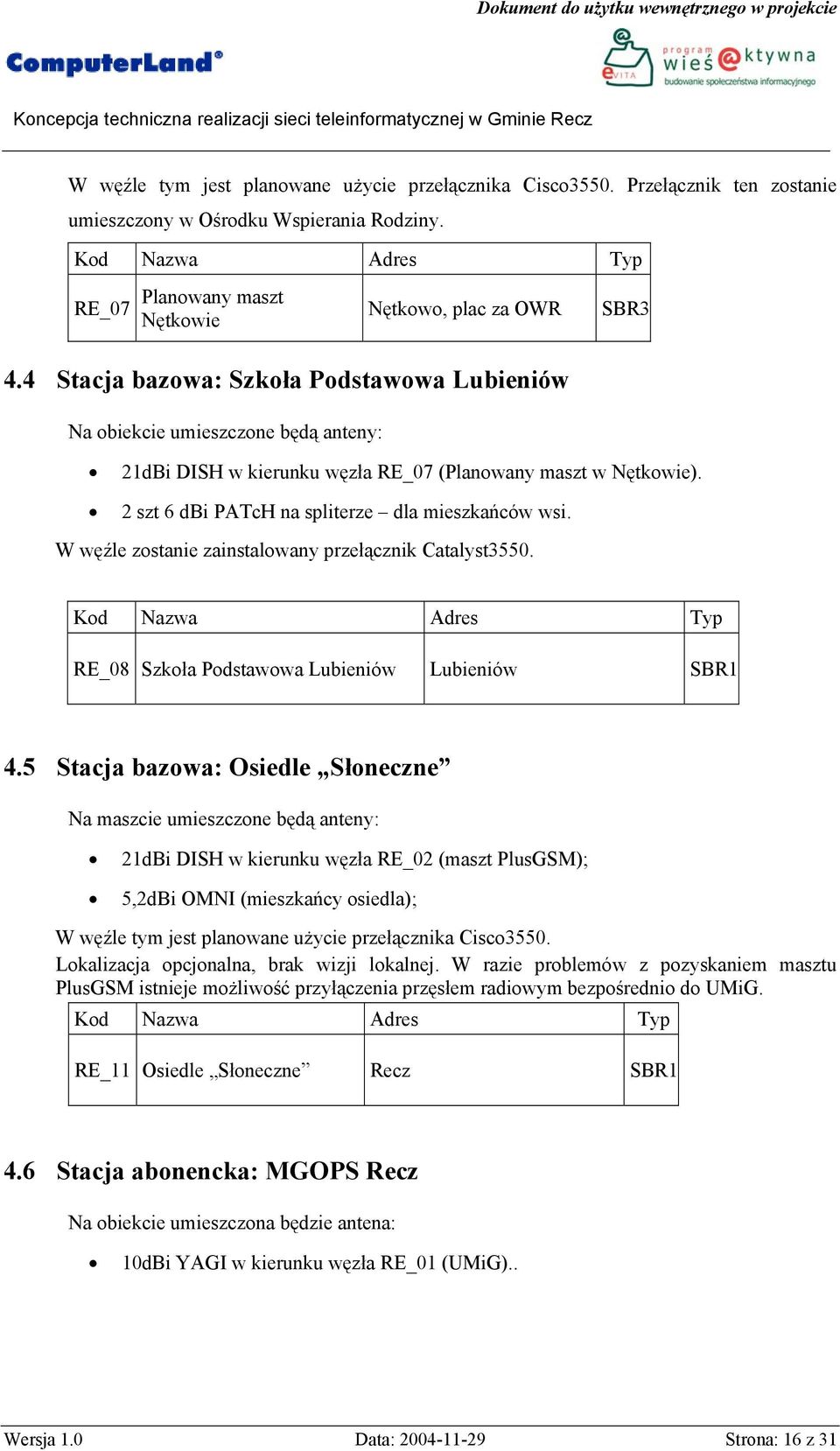

16 W węźle tym jest planowane użycie przełącznika Cisco3550. Przełącznik ten zostanie umieszczony w Ośrodku Wspierania Rodziny. Kod Nazwa Adres Typ RE_07 Planowany maszt Nętkowie Nętkowo, plac za OWR SBR3 4.4 Stacja bazowa: Szkoła Podstawowa Lubieniów Na obiekcie umieszczone będą anteny: 21dBi DISH w kierunku węzła RE_07 (Planowany maszt w Nętkowie). 2 szt 6 dbi PATcH na spliterze dla mieszkańców wsi. W węźle zostanie zainstalowany przełącznik Catalyst3550. Kod Nazwa Adres Typ RE_08 Szkoła Podstawowa Lubieniów Lubieniów SBR1 4.5 Stacja bazowa: Osiedle Słoneczne Na maszcie umieszczone będą anteny: 21dBi DISH w kierunku węzła RE_02 (maszt PlusGSM); 5,2dBi OMNI (mieszkańcy osiedla); W węźle tym jest planowane użycie przełącznika Cisco3550. Lokalizacja opcjonalna, brak wizji lokalnej. W razie problemów z pozyskaniem masztu PlusGSM istnieje możliwość przyłączenia przęsłem radiowym bezpośrednio do UMiG. Kod Nazwa Adres Typ RE_11 Osiedle Słoneczne Recz SBR1 4.6 Stacja abonencka: MGOPS Recz Na obiekcie umieszczona będzie antena: 10dBi YAGI w kierunku węzła RE_01 (UMiG).. Wersja 1.0 Data: Strona: 16 z 31

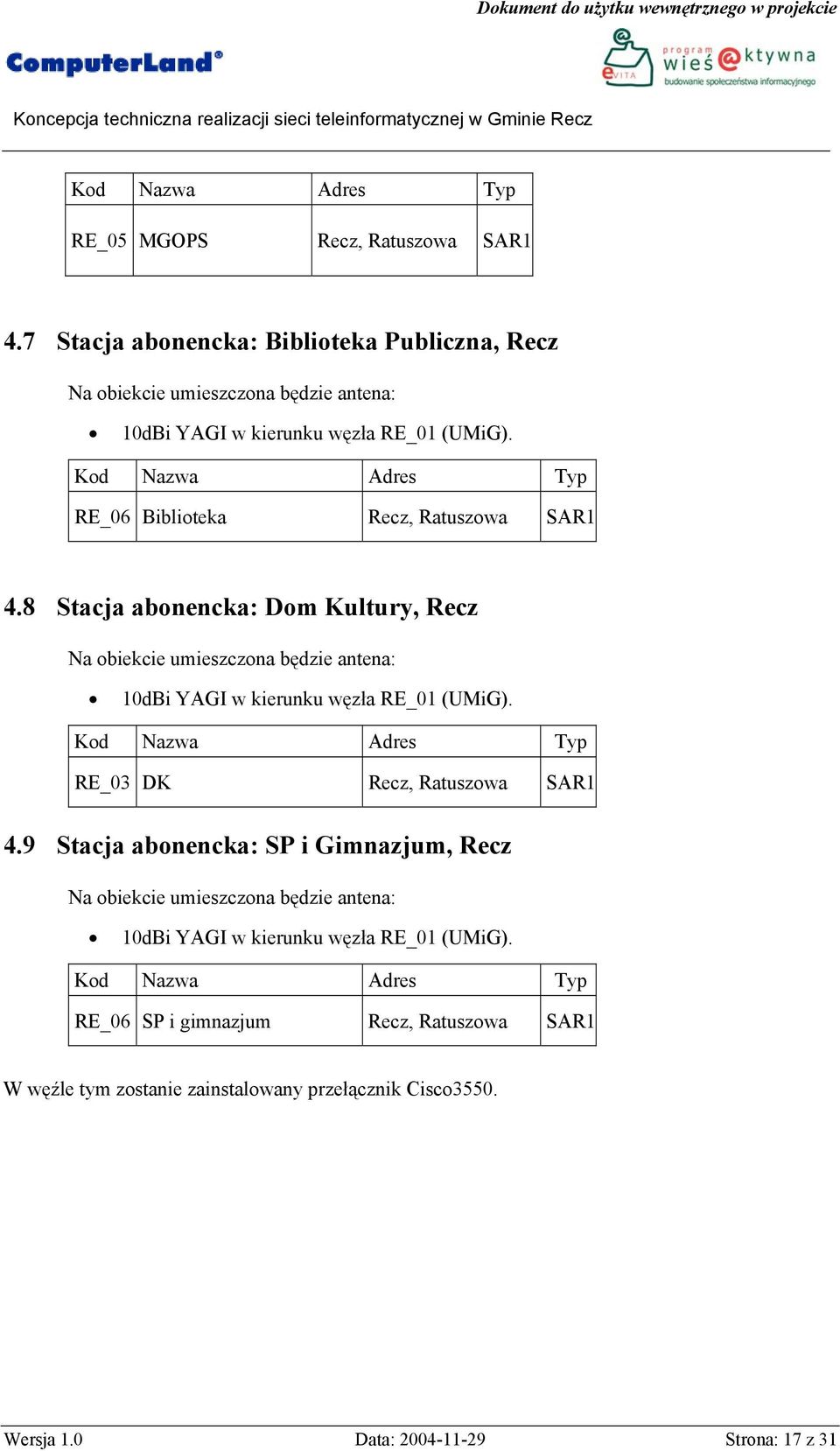

17 Kod Nazwa Adres Typ RE_05 MGOPS Recz, Ratuszowa SAR1 4.7 Stacja abonencka: Biblioteka Publiczna, Recz Na obiekcie umieszczona będzie antena: 10dBi YAGI w kierunku węzła RE_01 (UMiG). Kod Nazwa Adres Typ RE_06 Biblioteka Recz, Ratuszowa SAR1 4.8 Stacja abonencka: Dom Kultury, Recz Na obiekcie umieszczona będzie antena: 10dBi YAGI w kierunku węzła RE_01 (UMiG). Kod Nazwa Adres Typ RE_03 DK Recz, Ratuszowa SAR1 4.9 Stacja abonencka: SP i Gimnazjum, Recz Na obiekcie umieszczona będzie antena: 10dBi YAGI w kierunku węzła RE_01 (UMiG). Kod Nazwa Adres Typ RE_06 SP i gimnazjum Recz, Ratuszowa SAR1 W węźle tym zostanie zainstalowany przełącznik Cisco3550. Wersja 1.0 Data: Strona: 17 z 31

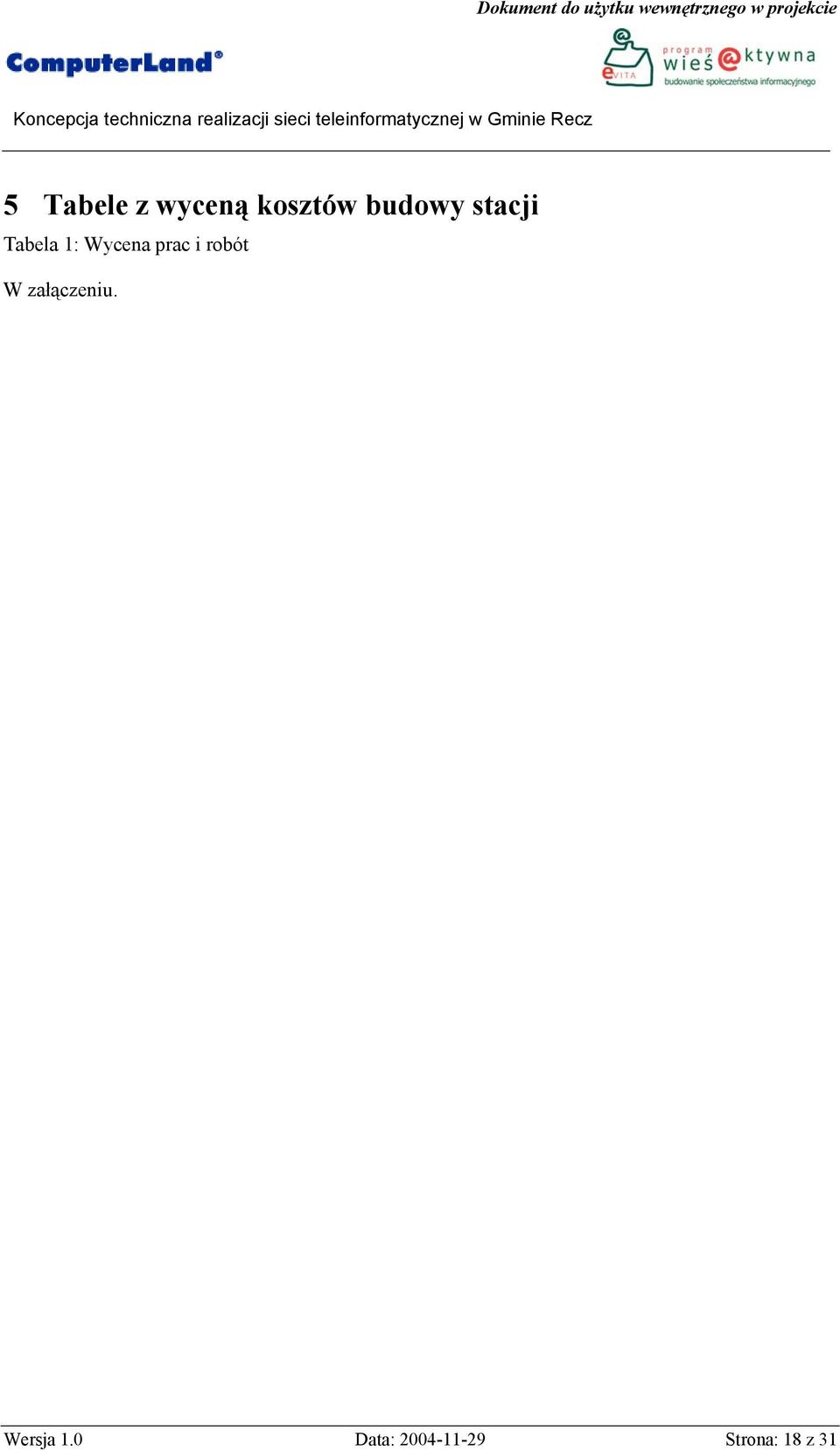

18 5 Tabele z wyceną kosztów budowy stacji Tabela 1: Wycena prac i robót W załączeniu. Wersja 1.0 Data: Strona: 18 z 31

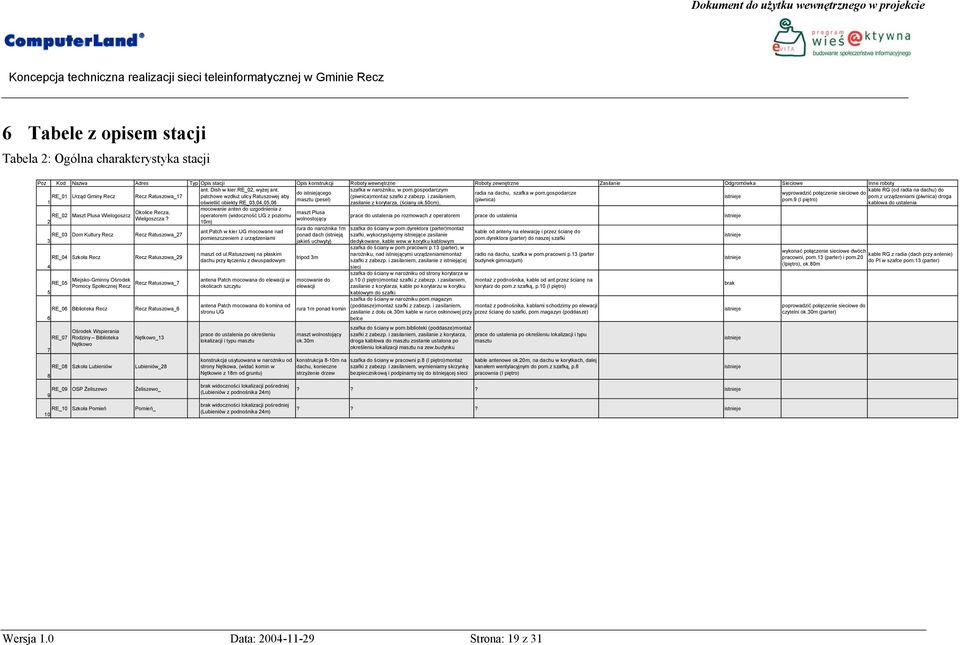

19 6 Tabele z opisem stacji Tabela 2: Ogólna charakterystyka stacji Poz Kod Nazwa Adres Typ Opis stacji Opis konstrukcji Roboty wewnętrzne Roboty zewnętrzne Zasilanie Odgromówka Sieciowe Inne roboty ant. Dish w kier.re_02, wyżej ant. szafka w narożniku, w pom.gospodarczym kable RG (od radia na dachu) do do istniejącego radia na dachu, szafka w pom.gospodarcze wyprowadzić połączenie sieciowe do RE_01 Urząd Gminy Recz Recz Ratuszowa_17 patchowe wzdłuż ulicy Ratuszowej aby (piwnica)montaż szafki z zabezp. i zasilaniem, istnieje pom.z urządzeniami (piwnica) droga masztu (pesel) (piwnica) pom.9 (I piętro) 1 oświetlić obiekty RE_03,04,05,06 zasilanie z korytarza, (ściany ok.50cm), kablowa do ustalenia mocowanie anten do uzgodnienia z Okolice Recza, maszt Plusa RE_02 Maszt Plusa Wielogoszcz operatorem (widoczność UG z poziomu prace do ustalenia po rozmowach z operatorem prace do ustalenia istnieje Wielgoszcza? wolnostojący 2 10m) RE_03 Dom Kultury Recz Recz Ratuszowa_ RE_04 Szkoła Recz Recz Ratuszowa_29 RE_05 ant.patch w kier.ug mocowane nad pomieszczeniem z urządzeniami maszt od ul.ratuszowej na płaskim dachu przy łączeniu z dwuspadowym Miejsko-Gminny Ośrodek Pomocy Społecznej Recz Recz Ratuszowa_7 antena Patch mocowana do elewacji w okolicach szczytu RE_06 Biblioteka Recz Recz Ratuszowa_6 RE_07 Ośrodek Wspierania Rodziny Biblioteka Nętkowo Nętkowo_13 RE_08 Szkoła Lubieniów Lubieniów_28 RE_09 OSP Żeliszewo Żeliszewo_ 9 RE_10 Szkoła Pomień Pomień_ 10 antena Patch mocowana do komina od stronu UG prace do ustalenia po określeniu lokalizacji i typu masztu konstrukcja usytuowana w narożniku od strony Nętkowa, (widać komin w Nętkowie z 18m od gruntu) brak widoczności lokalizacji pośredniej (Lubieniów z podnośnika 24m) brak widoczności lokalizacji pośredniej (Lubieniów z podnośnika 24m) rura do narożnika 1m ponad dach (istnieją jakieś uchwyty) tripod 3m mocowanie do elewacji rura 1m ponad komin maszt wolnostojący ok.30m konstrukcja 8-10m na dachu, konieczne strzyżenie drzew szafka do ściany w pom.dyrektora (parter)montaż szafki, wykorzystujemy istniejące zasilanie dedykowane, kable wew.w korytku kablowym szafka do ściany w pom.pracowni p.13 (parter), w narożniku, nad istniejącymi urządzeniamimontaż szafki z zabezp. i zasilaniem, zasilanie z istniejącej sieci szafka do ściany w narożniku od strony korytarza w p.10 (I piętro)montaż szafki z zabezp. i zasilaniem, zasilanie z korytarza, kable po korytarzu w korytku kablowym do szafki szafka do ściany w narożniku pom.magazyn (poddasze)montaż szafki z zabezp. i zasilaniem, zasilanie z dołu ok.30m kable w rurce osłonowej przy belce szafka do ściany w pom.biblioteki (poddasze)montaż szafki z zabezp. i zasilaniem, zasilanie z korytarza, droga kablowa do masztu zostanie ustalona po określeniu lokalizacji masztu na zew.budynku szafka do ściany w pracowni p.8 (I piętro)montaż szafki z zabezp. i zasilaniem, wymieniamy skrzynkę bezpiecznikową i podpinamy się do istniejącej sieci kable od anteny na elewację i przez ścianę do pom.dyrektora (parter) do naszej szafki radio na dachu, szafka w pom.pracowni p.13 (parter budynek gimnazjum) montaż z podnośnika, kable od ant.przez ścianę na korytarz do pom.z szafką, p.10 (I piętro) montaż z podnośnika, kablami schodzimy po elewacji przez ścianę do szafki, pom.magazyn (poddasze) prace do ustalenia po określeniu lokalizacji i typu masztu kable antenowe ok.20m, na dachu w korytkach, dalej kanałem wentylacyjnym do pom.z szafką, p.8 pracownia (I piętro)??? istnieje??? istnieje istnieje istnieje brak istnieje istnieje istnieje wykonać połączenie sieciowe dwóch kable RG z radia (dach przy antenie) pracowni, pom.13 (parter) i pom.20 do PI w szafce pom.13 (parter) (Ipiętro), ok.80m poprowadzić połączenie sieciowe do czytelni ok.30m (parter) Wersja 1.0 Data: Strona: 19 z 31

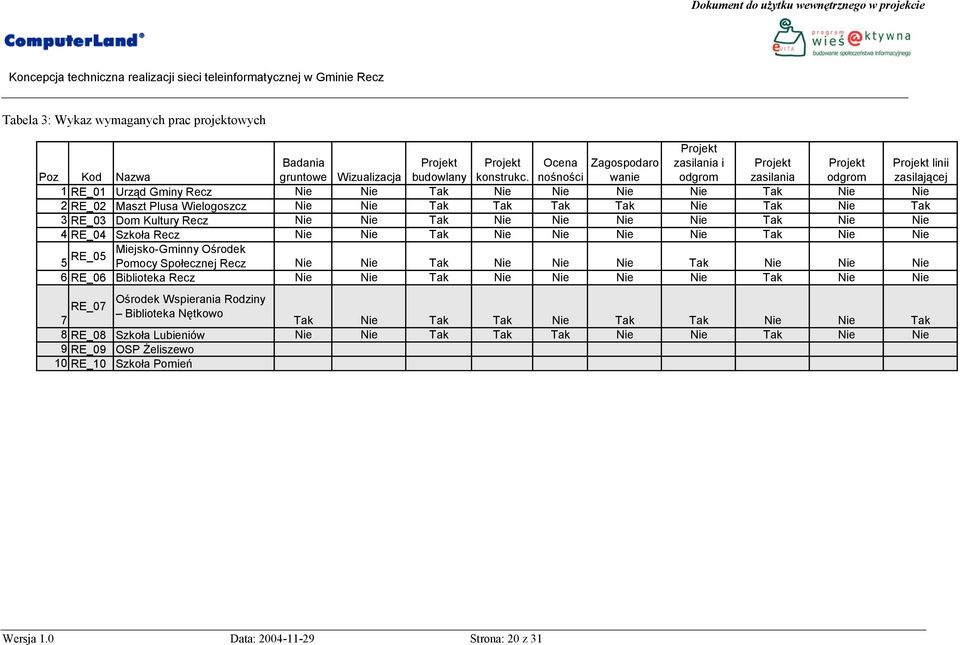

20 Tabela 3: Wykaz wymaganych prac projektowych Projekt zasilania i odgrom Poz Kod Nazwa Badania gruntowe Wizualizacja Projekt budowlany Projekt konstrukc. Ocena nośności Zagospodaro wanie Projekt zasilania Projekt odgrom 1 RE_01 Urząd Gminy Recz Nie Nie Tak Nie Nie Nie Nie Tak Nie Nie 2 RE_02 Maszt Plusa Wielogoszcz Nie Nie Tak Tak Tak Tak Nie Tak Nie Tak 3 RE_03 Dom Kultury Recz Nie Nie Tak Nie Nie Nie Nie Tak Nie Nie 4 RE_04 Szkoła Recz Nie Nie Tak Nie Nie Nie Nie Tak Nie Nie Miejsko-Gminny Ośrodek RE_05 5 Pomocy Społecznej Recz Nie Nie Tak Nie Nie Nie Tak Nie Nie Nie 6 RE_06 Biblioteka Recz Nie Nie Tak Nie Nie Nie Nie Tak Nie Nie Ośrodek Wspierania Rodziny RE_07 Biblioteka Nętkowo 7 Tak Nie Tak Tak Nie Tak Tak Nie Nie Tak 8 RE_08 Szkoła Lubieniów Nie Nie Tak Tak Tak Nie Nie Tak Nie Nie 9 RE_09 OSP Żeliszewo 10 RE_10 Szkoła Pomień Projekt linii zasilającej Wersja 1.0 Data: Strona: 20 z 31

21 Tabela 4: Wykaz wymaganych prac budowlano-montażowych Poz Kod Nazwa Ogrodzenie Fundamenty Konstrukcje + montaż Podnośnik Wycinka drzew Koryta kablowe Szafa na urządzenia Grzałka szafy Klimatyzat. Inne roboty Wewn. Linia zasilająca Linia kablowa Odgromówka 1 RE_01 Urząd Gminy Recz Wspornik ant. Na istniej. Indoor mały Nie Nie Maszcie PESEL Tak 30m Nie Nie 50m Nie Pomiary 2 RE_02 Maszt Plusa Wielogoszcz Wsporniki anten. Na wieży Outdoor Nie Pod outdoora PLUSa Nie 60m Tak Nie 10m 20m Pomiary 3 RE_03 Dom Kultury Recz rura do narożnika 1m ponad indoor mały Nie Nie dach na elewacji Tak 30m Nie Nie 10m Nie Pomiary 4 RE_04 Szkoła Recz Nie Nie tripod 3m Nie 30m Indoor mały 2x Nie Nie 10m Nie Pomiary Miejsko-Gminny Ośrodek Pomocy Społecznej Recz Wspornik antenowy mocowanie do elewacji RE_05 indoor mały Nowa 5 Nie Nie Tak 30m Nie Nie 20m Nie 6 RE_06 Biblioteka Recz Nie Nie rura 1m ponad komin Nie 15m indoor mały Nie Nie 30m Nie Pomiary RE_07 7 Ośrodek Wspierania Rodziny Biblioteka Nętkowo 40m 30m3 maszt wolnostojący ok.30m 8 RE_08 Szkoła Lubieniów Nie Nie konstrukcja 8-10m na dachu 9 RE_09 OSP Żeliszewo? 10 RE_10 Szkoła Pomień? Nie Nie 30m 50m indoor mały indoor mały Nie Nie Nie Nie Rura budynekmaszt 30m 20m Nie Wymiana RT 20m Nie Nowa Pomiary Wersja 1.0 Data: Strona: 21 z 31

22 Tabela 5: Zakres prac radiowych Poz Kod Nazwa Wizja lokalna Radio 1 Radio 2 Radio 3 Radio 4 1 RE_01 Urząd Gminy Recz 21dBiDish 1szt.w 6,0dBiPat Tak kier. RE_02 6,0dBiPatch 1szt. ch 1szt. 2 RE_02 Maszt Plusa Wielogoszcz 21dBiDish 1szt.w 21dBiDish 1szt.w Tak kier. RE_01 kier. RE_07 6,0dBiPatch 1szt.w 3 RE_03 Dom Kultury Recz Tak kier. RE_01 4 RE_04 Szkoła Recz 6,0dBiPatch 1szt.w Tak kier. RE_01 RE_05 5 Miejsko-Gminny Ośrodek 6,0dBiPatch 1szt.w Pomocy Społecznej Recz Tak kier. RE_01 6 RE_06 Biblioteka Recz Tak Ośrodek Wspierania RE_07 Rodziny Biblioteka 7 Nętkowo Tak RE_08 Szkoła Lubieniów 8 Tak 9 RE_09 OSP Żeliszewo Tak 10 RE_10 Szkoła Pomień Tak 6,0dBiPat ch 1szt. 6,0dBiPat ch 1szt. Splitter Materiał Kabel H155 mb Materiał Złącza RP TNC szt. Splitter 3dB Radio 21dBi 10dBi 6dBi 5,2dBi AIR-BR1310 AIR- ANT ,0dBiPatch 1szt.w kier. RE_ ,0dBiPatc 21dBiDish 1szt.w 21dBiDish 1szt.w h 1szt. 400 kier. RE_02 kier. RE_08 Splitter dBiDish 1szt.w kier. RE_07 6,0dBiPatch 1szt AIR- AIR- ANT2410Y-R ANT1729 AIR- ANT2506 Wersja 1.0 Data: Strona: 22 z 31

23 Tabela 6: Charakterystyka prac związanych z realizacją okablowania strukturalnego Wersja 1.0 Data: Strona: 23 z 31

24 Poz Kod Nazwa 1 RE_01 Urząd Gminy Recz Opis Ilość punktów Szafka Wyprowadzić połączenie sieciowe do pom.9 (I piętro). Ułożenie kabli RG (od radia na dachu) do pom.z urządzeniami (piwnica) droga kablowa do ustalenia. Połączenie z GT Prace do wykonania przez Gminę Wymagane przyłącza telekomunika cyjne RE_02 Maszt Plusa Wielogoszcz RE_03 Dom Kultury Recz RE_04 Szkoła Recz Miejsko-Gminny Ośrodek Pomocy 5 RE_05 Społecznej Recz 6 RE_06 Biblioteka Recz 7 RE_07 Ośrodek Wspierania Rodziny Biblioteka Nętkowo Wykonanie połączenie sieciowego dwóch pracowni, pom.13 (parter) i pom.20 (Ipiętro), ok.80m. Ułożenie kabli RG z radia (dach przy antenie) do PI w szafce pom.13 (parter). Poprowadzić połączenie sieciowe do czytelni ok.30m (parter) RE_08 Szkoła Lubieniów RE_09 OSP Żeliszewo RE_10 Szkoła Pomień Recz osiedle "Słoneczne" Wersja 1.0 Data: Strona: 24 z 31 Lokalizacja alternatywna - okablowanie wykonuje gmina we własnym zakresie -

25 Tabela 7: Wykaz urządzeń i materiałów Cisco W załączeniu. Wersja 1.0 Data: Strona: 25 z 31

26 7 Rysunki Wersja 1.0 Data:

27 7.1 Struktura sieci 2km Dish 21dBi Rysunek 2: Struktura sieci Wersja 1.0 Data:

28 7.2 Model stacji bazowej - SBR1 Rysunek 3 Model stacji bazowej - SBR1 Wersja 1.0 Data:

29 CISCO AIRONET I WIRELESS ACCESS POINT CISCO AIRONET I WIRELESS ACCESS POINT CISCO AIRONET I WIRELESS ACCESS POINT Dokument do użytku wewnętrznego w projekcie 7.3 Model stacji bazowej SBR2 W tym modelu używane jest radio typu Cisco Aironet z serii 1300 (ilość radia, typ i rozmieszczenia anten przykladowe) Lightning Arrestor PI PI PI Szafka zamykana. Szafka musi mieć ogrzewanie gdyż przełącznik Cat 3550 pracuje w tem. od 0 do 40 st. C). RJ45 RJ45 RJ45 Zasilanie 220V~ Rysunek 4 Model stacji bazowej SBR2 Wersja 1.0 Data:

30 CISCO AIRO NET 1200 I WIRELESS ACCESS POINT CISCO AIRONET 1200 I WIRELESS ACCESS PO INT Dokument do użytku wewnętrznego w projekcie 7.4 Model stacji bazowej SBR3 W tym modelu używane jest radio typu Cisco Aironet z serii 1300 (ilość radia, typ i rozmieszczenia anten przykladowe) Lightning Arrestor Skrzynka umieszczona u podstawy masztu (nie wymaga ogrzewania) P I RJ 45 P I RJ 45 Skrzynka umieszczona wewnątrz budynku Zasilanie 220V~ Rysunek 5 Model stacji bazowej SBR3 Wersja 1.0 Data:

31 CISCO AIRONET I WIRELESS ACCESS POINT Dokument do użytku wewnętrznego w projekcie 7.5 Model stacji abonenckiej SAR1 Lightning Arrestor W tym modelu używane jest radio typu Cisco Aironet z serii 1300 (ilość radia, typ i rozmieszczenia anten przykladowe) RJ 45 RJ 45 Szafka zamykana. W przypadku pomieszczenia zamykanego (chronionego) można zrezygnować z szafki CPD - centralny punkt dystrybucyjny okablowania strukturalnego L3 PI Zasilanie 220V~ Rysunek 6 Model stacji abonenckiej SAR1 Wersja 1.0 Data:
