Podręcznik użytkownika. DEVIreg 550. Inteligentny termostat elektroniczny.

Transkrypt

1 Podręcznik użytkownika DEVIreg 550 Inteligentny termostat elektroniczny

2

3 Spis treści 1 Wstęp Instrukcje bezpieczeństwa Ustawienia Ochrona antyzamarzaniowa Godzina i dzień tygodnia Okresy obniżonej temperatury Minimalna temperatura podłogi Blokada Włączanie i wyłączanie termostatu Zapis nastaw zegara (podtrzymanie pamięci z baterii) Komunikaty błędów Gwarancja Instrukcje usuwania Podręcznik użytkownika 3

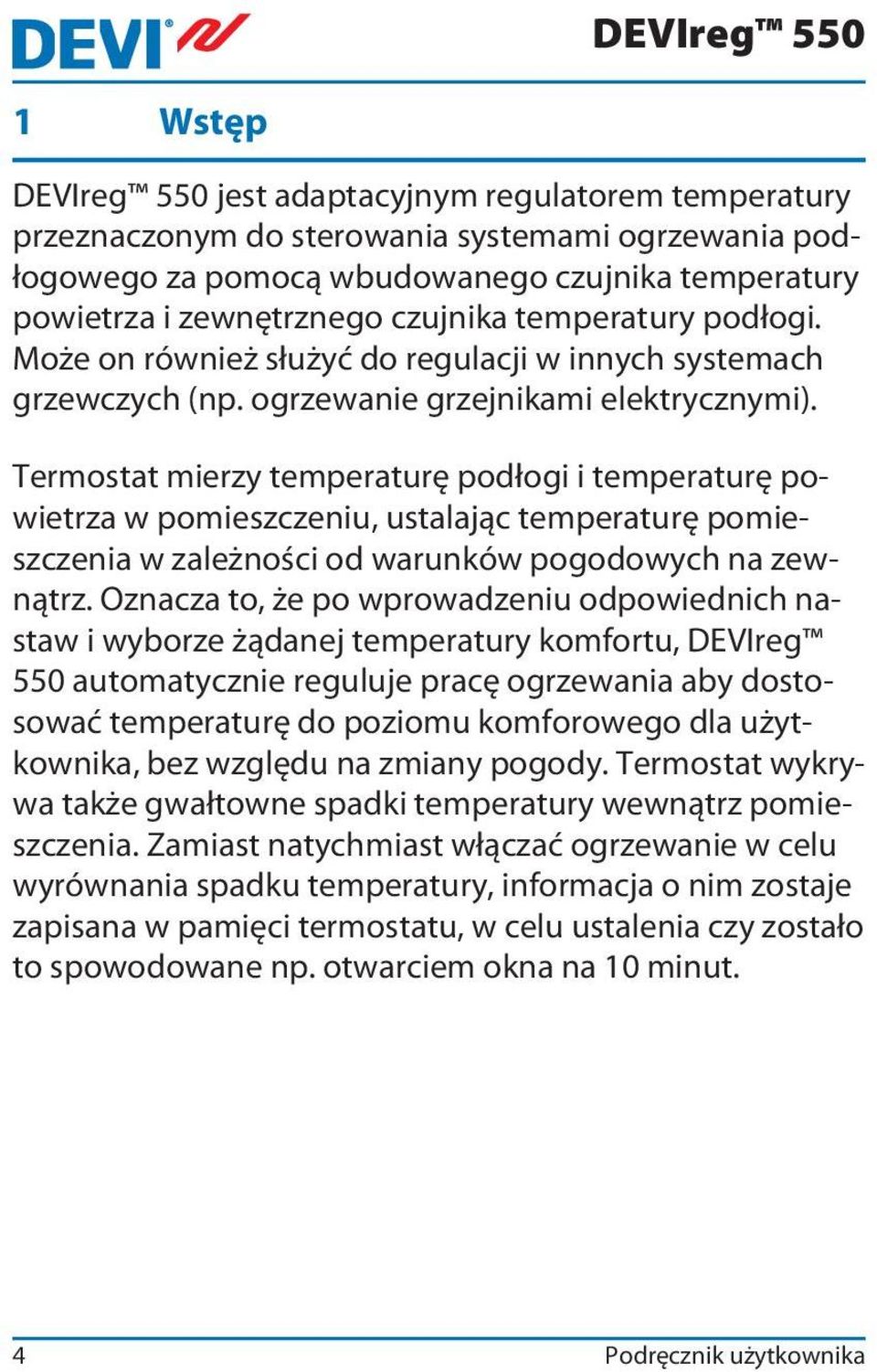

4 1 Wstęp DEVIreg 550 jest adaptacyjnym regulatorem temperatury przeznaczonym do sterowania systemami ogrzewania podłogowego za pomocą wbudowanego czujnika temperatury powietrza i zewnętrznego czujnika temperatury podłogi. Może on również służyć do regulacji w innych systemach grzewczych (np. ogrzewanie grzejnikami elektrycznymi). Termostat mierzy temperaturę podłogi i temperaturę powietrza w pomieszczeniu, ustalając temperaturę pomieszczenia w zależności od warunków pogodowych na zewnątrz. Oznacza to, że po wprowadzeniu odpowiednich nastaw i wyborze żądanej temperatury komfortu, DEVIreg 550 automatycznie reguluje pracę ogrzewania aby dostosować temperaturę do poziomu komforowego dla użytkownika, bez względu na zmiany pogody. Termostat wykrywa także gwałtowne spadki temperatury wewnątrz pomieszczenia. Zamiast natychmiast włączać ogrzewanie w celu wyrównania spadku temperatury, informacja o nim zostaje zapisana w pamięci termostatu, w celu ustalenia czy zostało to spowodowane np. otwarciem okna na 10 minut. 4 Podręcznik użytkownika

5 Także programowanie funkcji oszczędzania energii jest bardzo proste (np. obniżania temperatury podczas nocy lub gdy użytkownik przebywa poza domem). Nie trzeba obliczać kiedy układ ma zacząć grzać, aby w odpowiednim czasie osiągnąć wymaganą temperaturę. Wystarczy zaprogramować w DEVIreg 550 okres czasu kiedy użytkownik chce uzyskać temperaturę komfortu, zaś termostat zrobi resztę samodzielnie. DEVIreg 550 sprawdza wielkość straty ciepła w pomieszczeniu i dzięki temu wie, kiedy rozpocząć grzanie aby osiągnąć wybraną temperaturę w pożądanym czasie. Podręcznik użytkownika 5

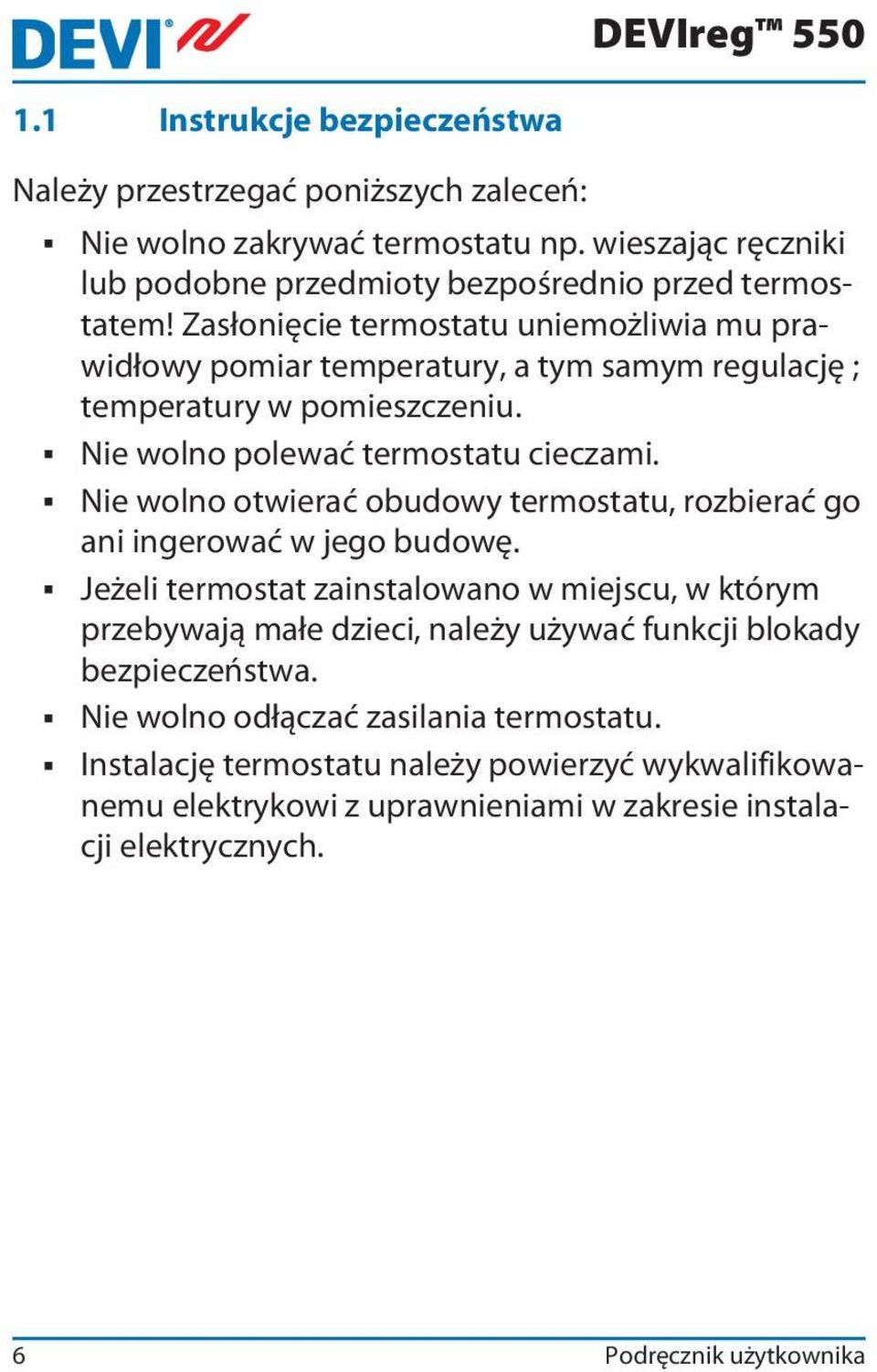

6 1.1 Instrukcje bezpieczeństwa Należy przestrzegać poniższych zaleceń: Nie wolno zakrywać termostatu np. wieszając ręczniki lub podobne przedmioty bezpośrednio przed termostatem! Zasłonięcie termostatu uniemożliwia mu prawidłowy pomiar temperatury, a tym samym regulację ; temperatury w pomieszczeniu. Nie wolno polewać termostatu cieczami. Nie wolno otwierać obudowy termostatu, rozbierać go ani ingerować w jego budowę. Jeżeli termostat zainstalowano w miejscu, w którym przebywają małe dzieci, należy używać funkcji blokady bezpieczeństwa. Nie wolno odłączać zasilania termostatu. Instalację termostatu należy powierzyć wykwalifikowanemu elektrykowi z uprawnieniami w zakresie instalacji elektrycznych. 6 Podręcznik użytkownika

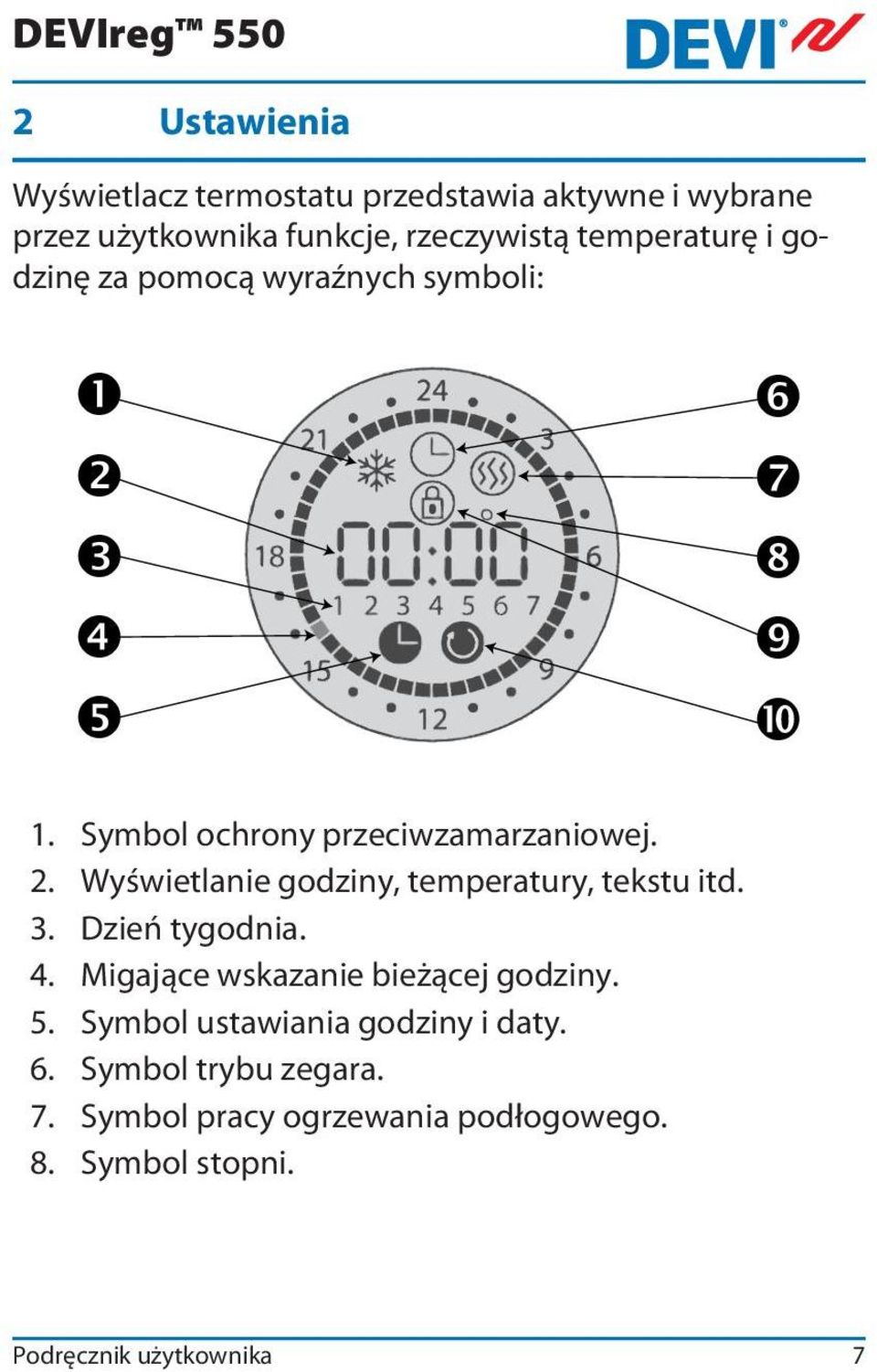

7 2 Ustawienia Wyświetlacz termostatu przedstawia aktywne i wybrane przez użytkownika funkcje, rzeczywistą temperaturę i godzinę za pomocą wyraźnych symboli: ❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ ❿ 1. Symbol ochrony przeciwzamarzaniowej. 2. Wyświetlanie godziny, temperatury, tekstu itd. 3. Dzień tygodnia. 4. Migające wskazanie bieżącej godziny. 5. Symbol ustawiania godziny i daty. 6. Symbol trybu zegara. 7. Symbol pracy ogrzewania podłogowego. 8. Symbol stopni. Podręcznik użytkownika 7

8 9. Blokada. 10. Okresy ogrzewania ekonomicznego (tj. okresy niższej temperatury). Podstawowe zasady zmiany nastaw termostatu Dostęp do nastaw Aby zwiększyć wartość nastawy Aby zmniejszyć wartość nastawy Aby zatwierdzić nastawę lub przejść do kolejnej Jednostka pomiaru temperatury DEVIreg 550 Naciskając i przytrzymując przycisk przez kilka sekund, użytkownik może wyświetlać różne poziomy nastaw na ekranie termostatu. Należy obrócić przycisk w prawo (zgodnie z kierunkiem ruchu wskazówek zegara). Należy obrócić przycisk w lewo (przeciwnie do ruchu wskazówek zegara). Nacisnąć jednokrotnie przycisk. Temperatura jest przedstawiania w stopniach Celsjusza (w zakesie 5 C - 35 C), gdy termostat pracuje z czujnikiem pomieszczenia, lub na skali od 1 do 10 punktów (gdzie każdy punkt odpowiada mniej więcej 5 C), gdy termostat podłączony jest wyłącznie do czujnika podłogowego. 8 Podręcznik użytkownika

9 Instalacja sieci Jeżeli zainstalowano więcej niż jeden termostat DEVIreg 550, można je połączyć w sieć. W pracy w sieci jeden z termostatów musi pełnić rolę urządzenia nadrzędnego sterującego godziną, dniami tygodnia i zmniejszaniem temperatury w okresach ogrzewania ekonomicznego, zaś pozostałe są urządzeniami podrzędnymi względem niego. Oznacza to, że zmiany tych nastaw można dokonać na termostacie nadrzędnym, a wówczas zostaną one wprowadzone automatycznie we wszystkich termostatach podrzędnych. Aby dowiedzieć się, czy termostaty w budynku są połączone w sieć, należy skontaktować się z instalatorem, a jeżeli pracują w sieci, należy dowiedzieć się, który z nich został skonfigurowany jako termostat nadrzędny. 2.1 Ochrona antyzamarzaniowa Nastawianie termostatu w trybie ochrony przeciwzamarzaniowej 1. Obrócić przycisk w lewo aż temperatura będzie równa +5 C (lub wartość 1 na skali od 1 do 10). Na wyświetlaczu pojawi się symbol mrozu. Podręcznik użytkownika 9

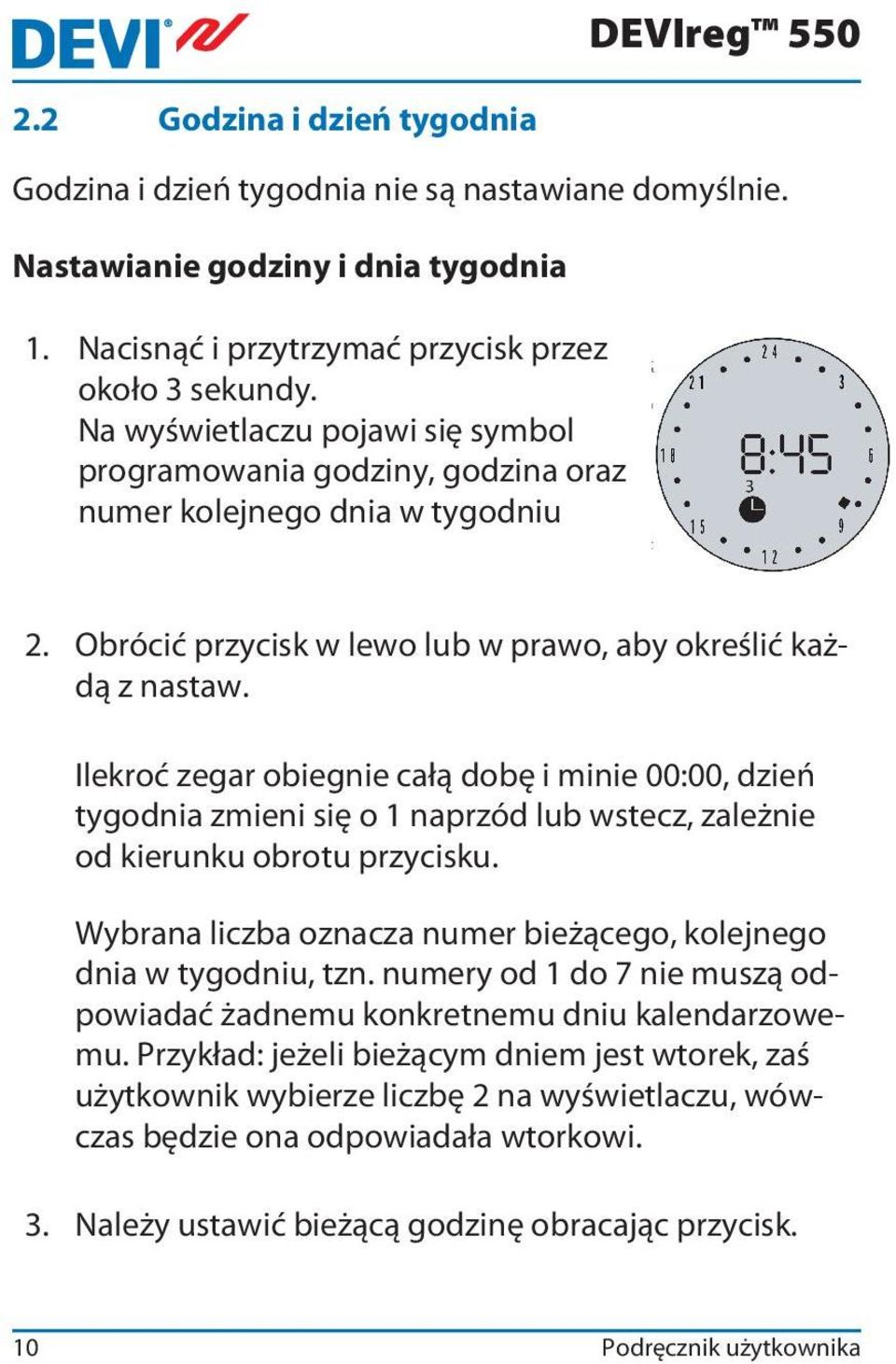

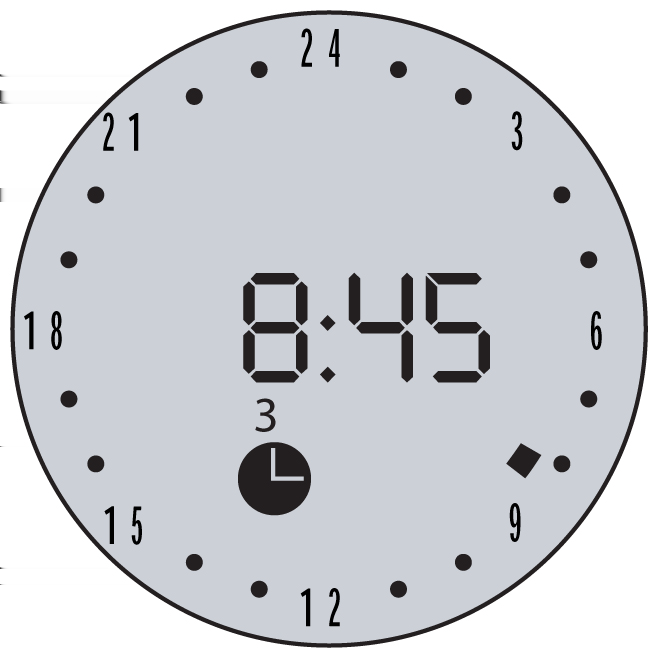

10 2.2 Godzina i dzień tygodnia Godzina i dzień tygodnia nie są nastawiane domyślnie. Nastawianie godziny i dnia tygodnia 1. Nacisnąć i przytrzymać przycisk przez około 3 sekundy. Na wyświetlaczu pojawi się symbol programowania godziny, godzina oraz numer kolejnego dnia w tygodniu 2. Obrócić przycisk w lewo lub w prawo, aby określić każdą z nastaw. Ilekroć zegar obiegnie całą dobę i minie 00:00, dzień tygodnia zmieni się o 1 naprzód lub wstecz, zależnie od kierunku obrotu przycisku. Wybrana liczba oznacza numer bieżącego, kolejnego dnia w tygodniu, tzn. numery od 1 do 7 nie muszą odpowiadać żadnemu konkretnemu dniu kalendarzowemu. Przykład: jeżeli bieżącym dniem jest wtorek, zaś użytkownik wybierze liczbę 2 na wyświetlaczu, wówczas będzie ona odpowiadała wtorkowi. 3. Należy ustawić bieżącą godzinę obracając przycisk. 10 Podręcznik użytkownika

11 4. Po ustawieniu poprawnego czasu, należy nacisnąć przycisk jeden raz, aby zapisać nastawę. 2.3 Okresy obniżonej temperatury DEVIreg 550 umożliwia nastawienie termostatu w taki sposób, aby utrzymywał stałą temperaturę, lub automatycznie przełączał się między okresami obniżonej temperatury ogrzewania (zwanej temperaturą ekonomiczną) i okresami temperatury komfortowej. Domyślnie nastawione okresy ogrzewania komfortowego są następujące: Poniedziałek - piątek: 6:00-8:00 i 16:00-22:30. Sobota - niedziela: 6:00-22:30. Aby termostat automatycznie przełączał się między utrzymaniem temperatury komfortowej i ekonomicznej (np. gdy użytkownik kładzie się spać lub wychodzi z domu), należy użyć funkcji zegara. Temperatura ekonomiczna zostanie zmniejszona o okeśloną ilość stopni względem temperatury komfortowej. Ilość ta jest domyślnie równa 5 C. Podręcznik użytkownika 11

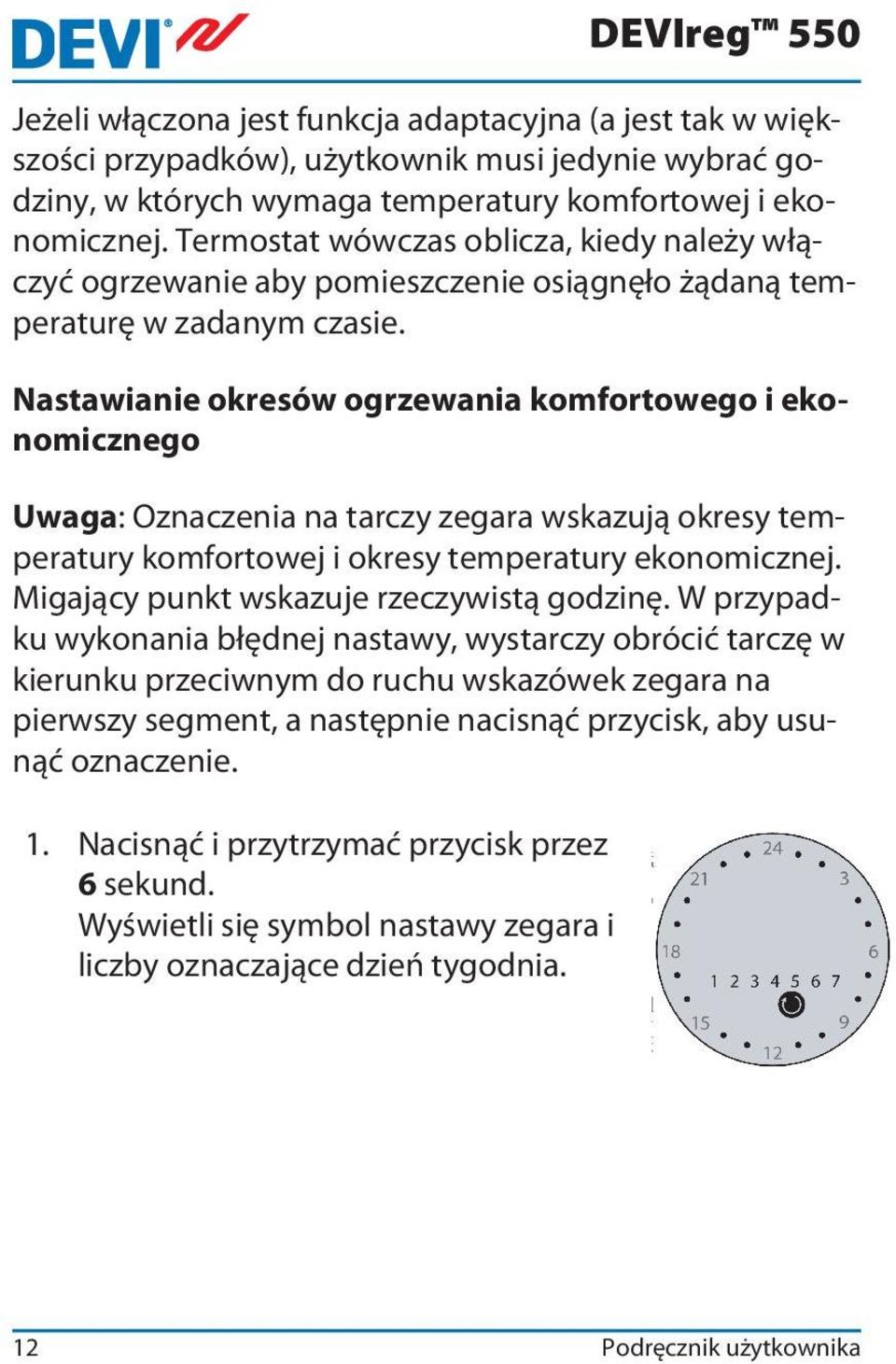

12 Jeżeli włączona jest funkcja adaptacyjna (a jest tak w większości przypadków), użytkownik musi jedynie wybrać godziny, w których wymaga temperatury komfortowej i ekonomicznej. Termostat wówczas oblicza, kiedy należy włączyć ogrzewanie aby pomieszczenie osiągnęło żądaną temperaturę w zadanym czasie. Nastawianie okresów ogrzewania komfortowego i ekonomicznego Uwaga: Oznaczenia na tarczy zegara wskazują okresy temperatury komfortowej i okresy temperatury ekonomicznej. Migający punkt wskazuje rzeczywistą godzinę. W przypadku wykonania błędnej nastawy, wystarczy obrócić tarczę w kierunku przeciwnym do ruchu wskazówek zegara na pierwszy segment, a następnie nacisnąć przycisk, aby usunąć oznaczenie. 1. Nacisnąć i przytrzymać przycisk przez 6 sekund. Wyświetli się symbol nastawy zegara i liczby oznaczające dzień tygodnia. DEVIreg Podręcznik użytkownika

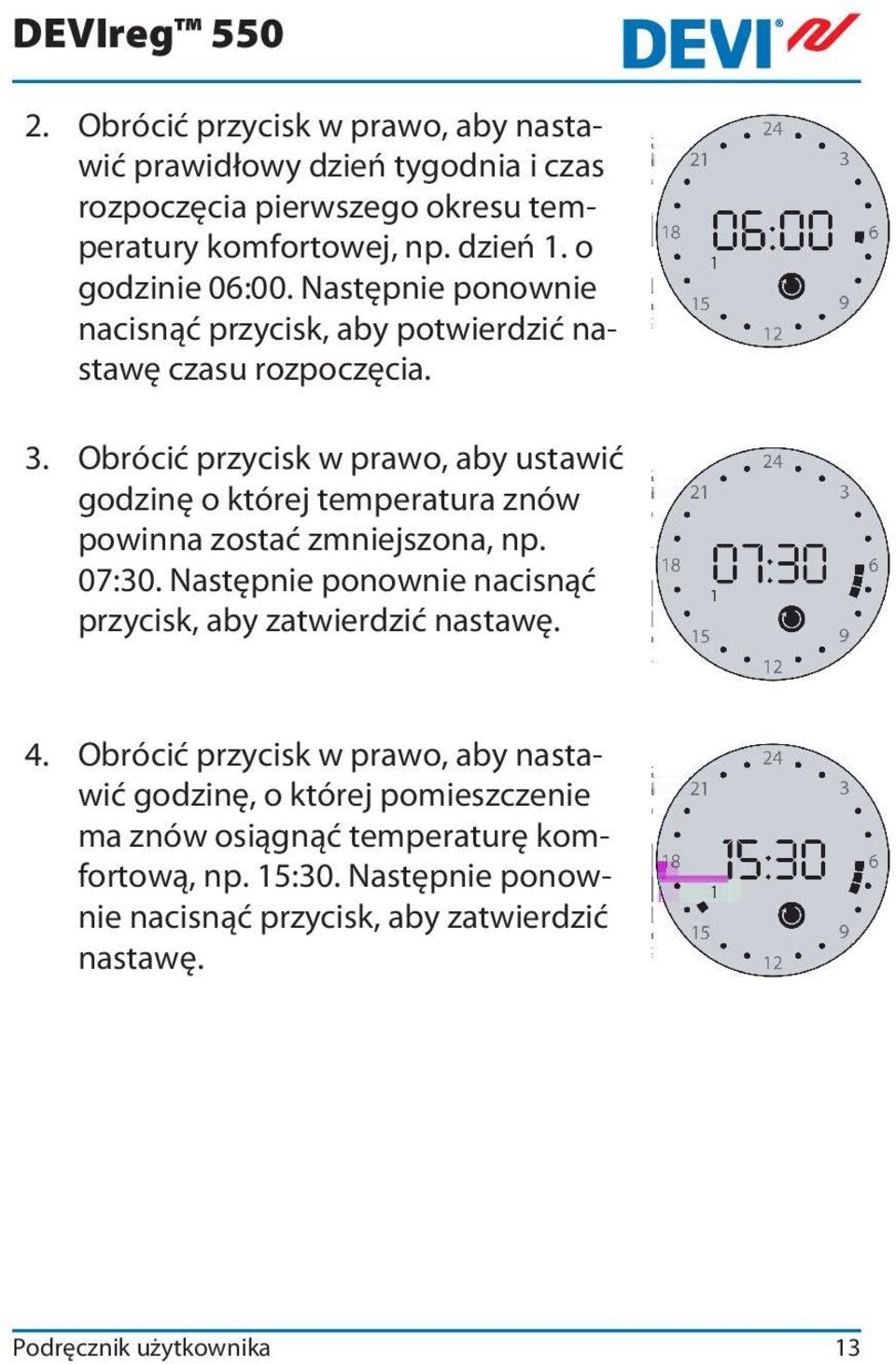

13 2. Obrócić przycisk w prawo, aby nastawić prawidłowy dzień tygodnia i czas rozpoczęcia pierwszego okresu temperatury komfortowej, np. dzień 1. o godzinie 06:00. Następnie ponownie nacisnąć przycisk, aby potwierdzić nastawę czasu rozpoczęcia. 3. Obrócić przycisk w prawo, aby ustawić godzinę o której temperatura znów powinna zostać zmniejszona, np. 07:30. Następnie ponownie nacisnąć przycisk, aby zatwierdzić nastawę. 4. Obrócić przycisk w prawo, aby nastawić godzinę, o której pomieszczenie ma znów osiągnąć temperaturę komfortową, np. 15:30. Następnie ponownie nacisnąć przycisk, aby zatwierdzić nastawę. Podręcznik użytkownika 13

14 5. Obrócić przyciś w prawo, aby nastawić godzinę o której temperatura znów powinna zostać zmniejszona, np. 22:30. Następnie ponownie nacisnąć przycisk, aby zatwierdzić nastawę. DEVIreg Obrócić przycisk w prawo. Gdy wskazanie na wyświetlaczu minie północ (00:00), nastawa dnia tygodnia wzrośnie o jeden i można wprowadzić powyższe nastawy dla tego dnia zgodnie z powyższą instrukcją. 7. Powtórzyć kroki od 3 do 6, aż do nastawienia okresów dla wszystkich siedmiu dni tygodnia. 8. Nacisnąć i przytrzymać przycisk około 3 sekundy, aby zapisać nastawy i zakończyć programowanie. Wyświetlacz natychmiast wróci do normalnego trybu wskazań. 14 Podręcznik użytkownika

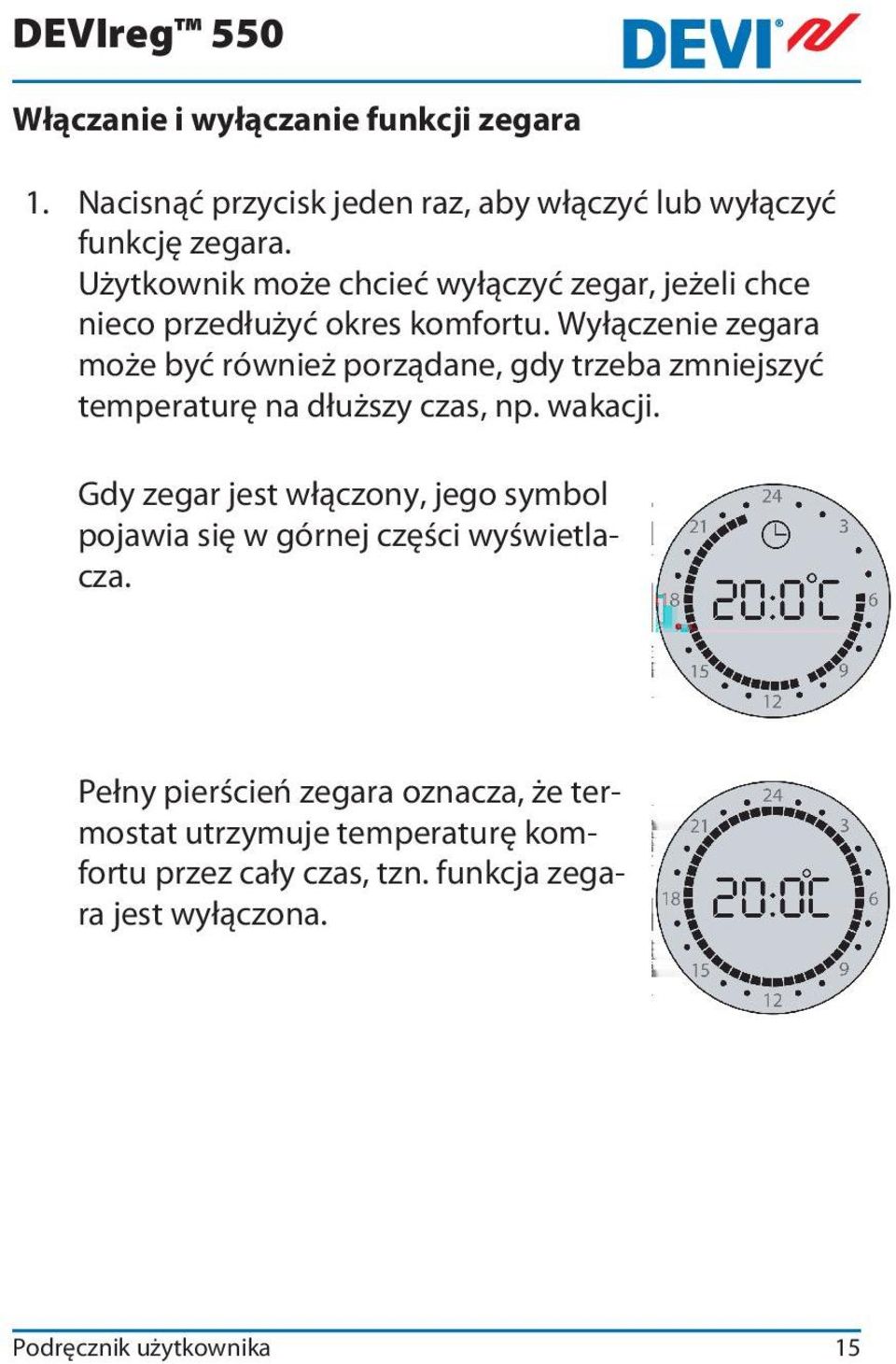

15 Włączanie i wyłączanie funkcji zegara 1. Nacisnąć przycisk jeden raz, aby włączyć lub wyłączyć funkcję zegara. Użytkownik może chcieć wyłączyć zegar, jeżeli chce nieco przedłużyć okres komfortu. Wyłączenie zegara może być również porządane, gdy trzeba zmniejszyć temperaturę na dłuższy czas, np. wakacji. Gdy zegar jest włączony, jego symbol pojawia się w górnej części wyświetlacza. Pełny pierścień zegara oznacza, że termostat utrzymuje temperaturę komfortu przez cały czas, tzn. funkcja zegara jest wyłączona. Podręcznik użytkownika 15

16 2.4 Minimalna temperatura podłogi Uwaga: Nastawa minimalnej temperatury podłogi jest możliwa, gdy termostat skonfigurowano jest do pracy z czujnikiem temperatury podłogi i powietrza (tryb rfs) i wyłącznie w okresach ogrzewania komfortowego. 1. Nacisnąć i przytrzymać przycisk przez 9 sekund. Na wyświetlaczu pojawia się "MFt" (minimalna temperatura podłogi). DEVIreg Obrócić przycisk aż do nastawienia żądanej wartości minimalnej temperatury podłogi. Nacisnąć przycisk jeden raz, aby zatwierdzić nastawę. Wyświetlacz wróci do normalnego trybu pracy. Teraz temperatura podłogi będzie utrzymywana powyżej określonej dolnej wartości granicznej. 16 Podręcznik użytkownika

17 2.5 Blokada Blokada chroni przed niepożądanymi zmianami nastaw termostatu. Włączanie blokady 1. Należy nacisnąć i przytrzymać przycisk, jednocześnie obracając go w lewo, aż na wyświetlaczu pojawi się "KOD". Następnie obrócić przycisk w prawo, aby wybrać "0033". 2. Nacisnąć przycisk jednokrotnie, aby zatwierdzić wartość. Na wyświetlaczu pojawi się symbol blokady. Blokada została włączona i nie można zmienić nastaw termostatu, aż do wyłączenia samej blokady. Wyłączanie blokady 1. Należy nacisnąć i przytrzymać przycisk, jednocześnie obracając go w lewo, aż na wyświetlaczu pojawi się "KOD". Podręcznik użytkownika 17

18 2. Następnie obrócić przycisk w prawo, aby wybrać "0033". 3. Nacisnąć przycisk jednokrotnie, aby zatwiedzić wartość. Symbol blokady wyłączy się. Blokada została wyłączona i można zmienić nastawy termostatu. 2.6 Włączanie i wyłączanie termostatu Uwaga: Termostat jest domyślnie włączony. Przed jego wyłączeniem należy wyłączyć funkcję programatora. Wyłączanie termostatu 1. Upewnić się, że funkcja programatora została wyłączona (tj. pierścień zewnętrzny jest ciemny na całym obwodzie). 2. Obrócić przycisk w lewo, aż temperatura będzie równa mniej niż +5 C (lub wartość 1, jeżeli przedstawiona jest w skali od 1 do 10), a następnie obrócić go w lewo szybkim ruchem, aż na wyświetlaczu pojawi się WYŁ.. DEVIreg Podręcznik użytkownika

19 Włączanie termostatu 1. Obrócić przycisk w prawo, aż temperatura będzie wyższa od +5 C (lub 1, jeżeli przedstawiona jest w skali od 1 do 10). 3 Zapis nastaw zegara (podtrzymanie pamięci z baterii) Bateria podtrzymania pamięci chroni nastawę czasu przed utratą w przypadku zaniku zasilania i ładuje się automatycznie po jego przywróceniu. Termostat należy podłączyć do ciągłego źródła zasilania. Nie wolno odłączać zasilania termostatu. 4 Komunikaty błędów DEVIreg 550 ma wbudowany system sprawdzający w sposób ciągły pracę układu grzewczego, pracę termostatu i sieci, jeżeli jest skonfigurowana, pod kątem usterek. Jeżeli wystąpi jakiś błąd, zewnętrzny pierścień na wyświetlaczu zacznie migać, zaś jedna z liczb przedstawiających numer dnia tygodnia wskaże numer kodu błędu. Podręcznik użytkownika 19

20 Nr Błąd Co zrobić? 2 Termostat skonfigurowano jako nadrzędny, lecz w sieci wykryto inny termostat nadrzędny. 3 Termostat skonfigurowano jako podrzędny, lecz w sieci nie wykryto żadnego termostatu nadrzędnego. 4 Termostat wyłączyć się na skutek przegrzania. 5 Błąd czujnika. Zwarcie czujnika podłogowego. DEVIreg 550 Wezwać instalatora (tylko jeden termostat może pracować jako nadrzędny). Wezwać instalatora (tylko jeden z termostatów może pracować jako nadrzędny). Wezwać instalatora (odczekać, aż termostat ostygnie, następnie wprowadzić konfigurację podstawową, aby wyłączyć tryb wskazywania błędu). Wezwać instalatora (należy sprawdzić czujnik podłogowy i wymienić go w razie potrzeby). 20 Podręcznik użytkownika

21 6 Błąd czujnika. Przerwanie obwodu czujnika podłogowego. 7 Nie ustawiono zegara. Wezwać instalatora (należy sprawdzić czujnik podłogowy i wymienić go w razie potrzeby). Ustawić zegar. 5 Gwarancja 2 Y E A R 6 Instrukcje usuwania Podręcznik użytkownika 21
