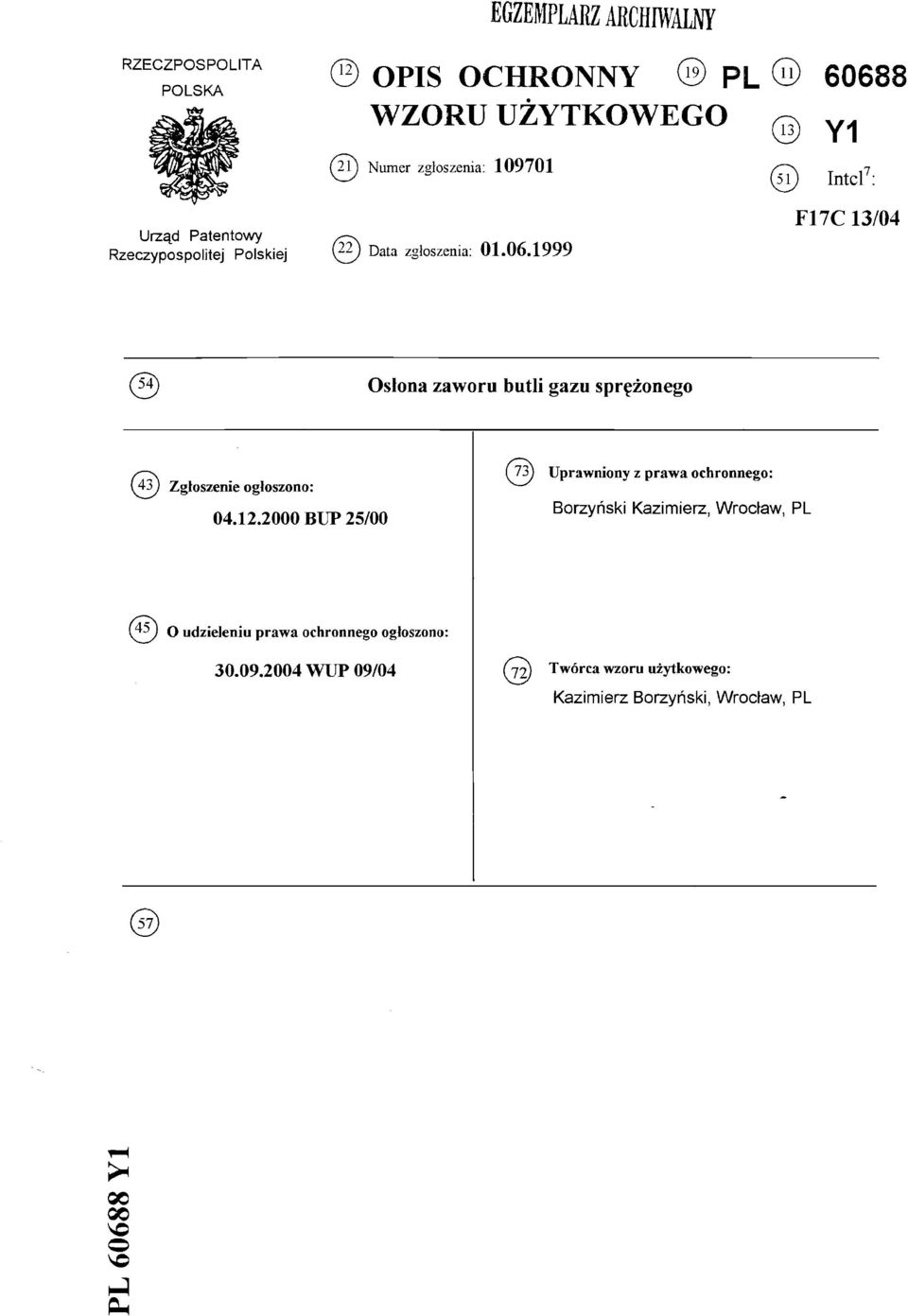

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA m OPIS OCHRONNY PL WZORU UŻYTKOWEGO 13) Y1 (2l) Numer zgłoszenia: i) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: F17C 13/04 Osłona zaworu butli gazu sprężonego (43) Zgłoszenie ogłoszono: BUP 25/00 Uprawniony z prawa ochronnego: Borzyński Kazimierz, Wrocław, PL (45) 0 udzieleniu prawa ochronnego ogłoszono: WUP 09/04 Twórca wzoru użytkowego: Kazimierz Borzyński, Wrocław, PL GO 00 o Uh

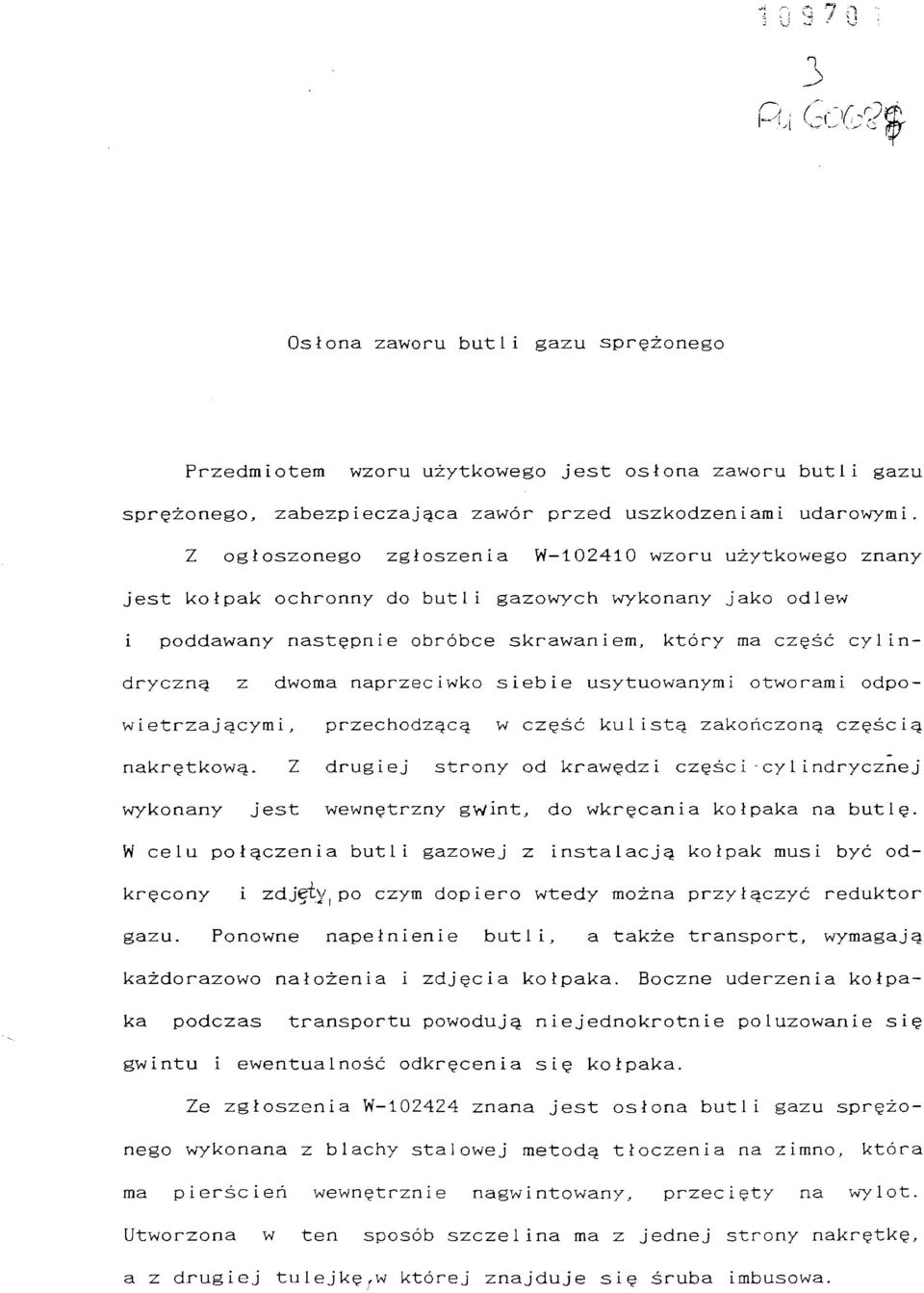

2 \ Osłona zaworu butli gazu sprężonego Przedmiotem wzoru użytkowego jest osłona zaworu butli gazu sprężonego, zabezpieczająca zawór przed uszkodzeniami udarowymi. Z ogłoszonego zgłoszenia W wzoru użytkowego znany jest kołpak ochronny do butli gazowych wykonany jako odlew i poddawany następnie obróbce skrawaniem, który ma część cylin dryczną z dwoma naprzeciwko siebie usytuowanymi otworami odpo wietrzającymi, przechodzącą w część kulistą zakończoną częścią nakrętkową. Z drugiej strony od krawędzi część i - cy1 indrycznej wykonany jest wewnętrzny gwint, do wkręcania kołpaka na butlę. W celu połączenia butli gazowej z instalacją kołpak musi być od kręcony i zdjęty po czym dopiero wtedy można przyłączyć reduktor gazu. Ponowne napełnienie butli, a także transport, wymagają każdorazowo nałożenia i zdjęcia kołpaka. Boczne uderzenia kołpa ka podczas transportu powodują niejednokrotnie poluzowanie się gwintu i ewentualność odkręcenia się kołpaka. Ze zgłoszenia W znana jest osłona butli gazu sprężo nego wykonana z blachy stalowej metodą tłoczenia na zimno, która ma pierścień wewnętrznie nagwintowany, przecięty na wylot. Utworzona w ten sposób szczelina ma z jednej strony nakrętkę, a z drugiej tulejkęfw której znajduje się śruba imbusowa.

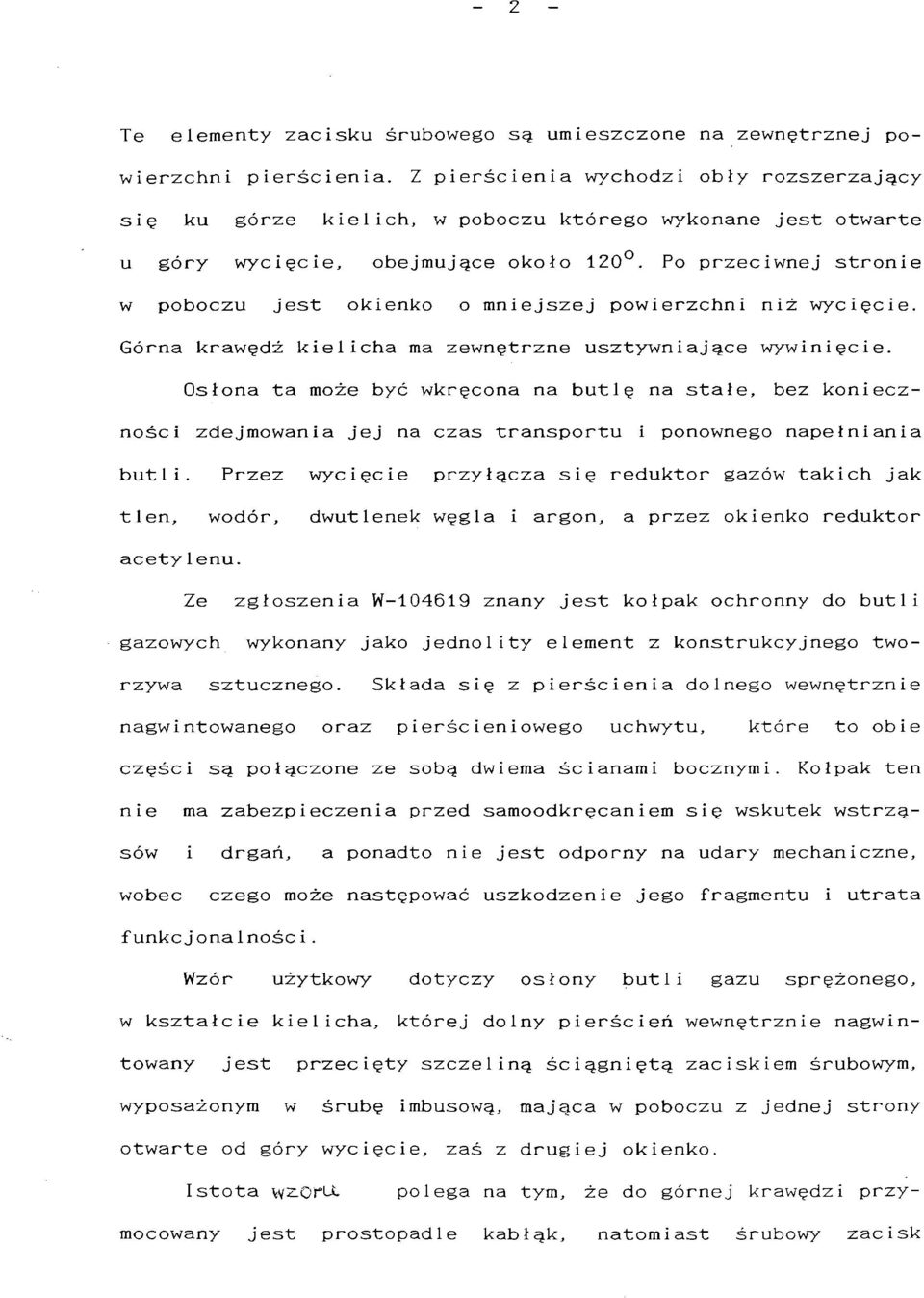

3 - 2 - Te elementy zacisku śrubowego są umieszczone na zewnętrznej po wierzchni pierścienia. Z pierścienia wychodzi obły rozszerzający się ku górze kielich, w poboczu którego wykonane jest otwarte u góry wycięcie, obejmujące około 120. Po przeciwnej stronie w poboczu jest okienko o mniejszej powierzchni niż wycięcie. Górna krawędź kielicha ma zewnętrzne usztywniające wywinięcie. Osłona ta może być wkręcona na butlę na stałe, bez koniecz ności zdejmowania jej na czas transportu i ponownego napełniania butli. Przez wycięcie przyłącza się reduktor gazów takich jak tlen, wodór, dwutlenek węgla i argon, a przez okienko reduktor acetylenu. Ze zgłoszenia W znany jest kołpak ochronny do butli gazowych wykonany jako jednolity element z konstrukcyjnego two rzywa sztucznego. Składa się z pierścienia dolnego wewnętrznie nagwintowanego oraz pierścieniowego uchwytu, które to obie części są połączone ze sobą dwiema ścianami bocznymi. Kołpak ten nie ma zabezpieczenia przed samoodkręcaniem się wskutek wstrzą sów i drgań, a ponadto nie jest odporny na udary mechaniczne, wobec czego może następować uszkodzenie jego fragmentu i utrata funkcj ona1nośc i. Wzór użytkowy dotyczy osłony butli gazu sprężonego, w kształcie kielicha, której dolny pierścień wewnętrznie nagwin towany jest przecięty szczeliną ściągniętą zaciskiem śrubowym, wyposażonym w śrubę imbusową, mająca w poboczu z jednej strony otwarte od góry wycięcie, zaś z drugiej okienko. Istota w^iorut polega na tym, że do górnej krawędzi przy mocowany jest prostopadle kabłąk, natomiast śrubowy zacisk

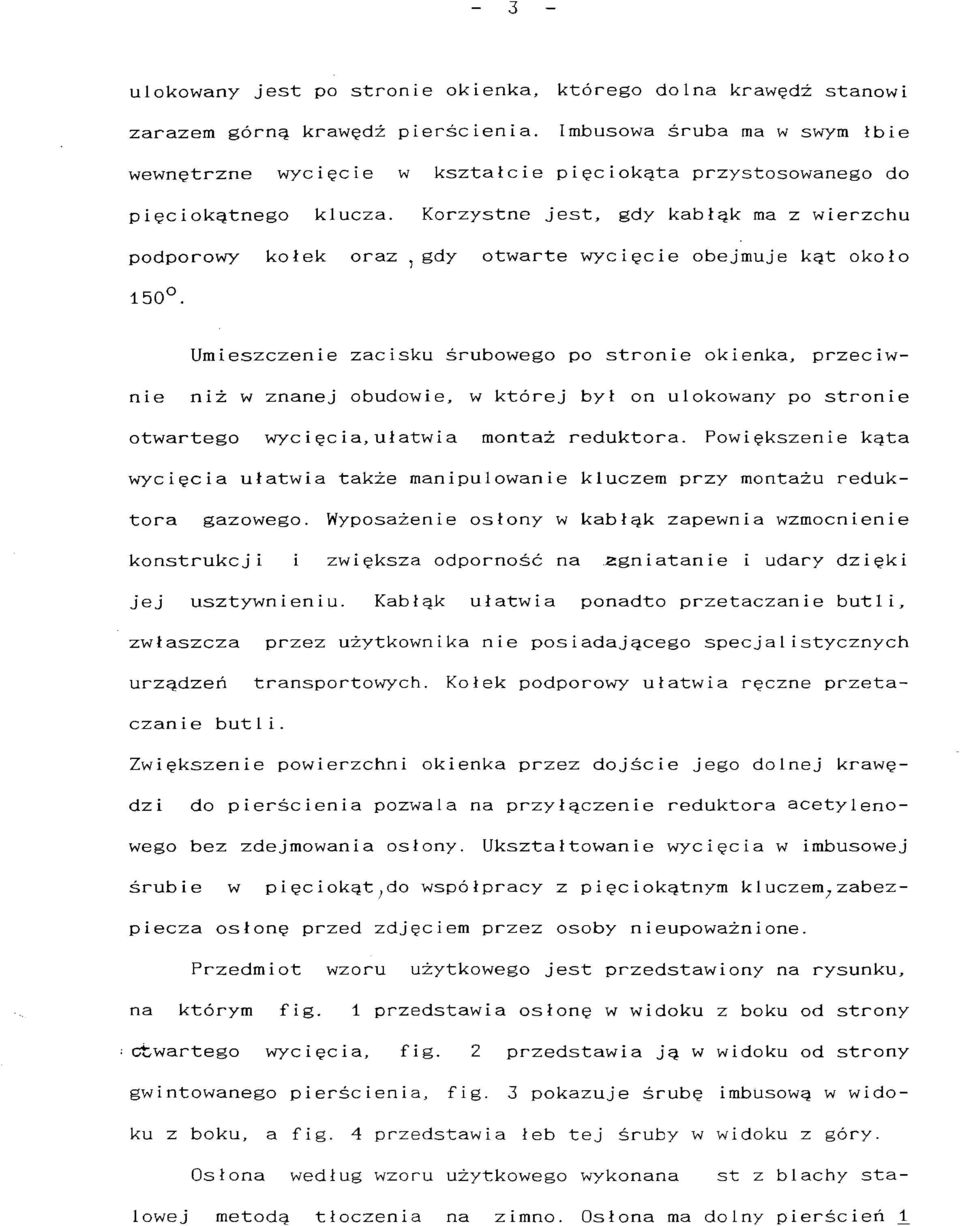

4 - 3 - ulokowany jest po stronie okienka, którego dolna krawędź stanowi zarazem górną krawędź pierścienia. Imbusowa śruba ma w swym łbie wewnętrzne wycięcie w kształcie pięciokąta przystosowanego do pięciokątnego klucza. Korzystne jest, gdy kabłąk ma z wierzchu podporowy kołek oraz, gdy otwarte wycięcie obejmuje kąt około 150. Umieszczenie zacisku śrubowego po stronie okienka, przeciw nie niż w znanej obudowie, w której był on ulokowany po stronie otwartego wycięcia,ułatwia montaż reduktora. Powiększenie kąta wycięcia ułatwia także manipulowanie kluczem przy montażu reduk tora gazowego. Wyposażenie osłony w kabłąk zapewnia wzmocnienie konstrukcji i zwiększa odporność na zgniatanie i udary dzięki jej usztywnieniu. Kabłąk ułatwia ponadto przetaczanie butli, zwłaszcza przez użytkownika nie posiadającego specjalistycznych urządzeń transportowych. Kołek podporowy ułatwia ręczne przeta czanie but 1 i. Zwiększenie powierzchni okienka przez dojście jego dolnej krawę dzi do pierścienia pozwala na przyłączenie reduktora acetyleno wego bez zdejmowania osłony. Ukształtowanie wycięcia w imbusowej śrubie w pięciokąt;do współpracy z pięciokątnym kluczem;zabez piecza osłonę przed zdjęciem przez osoby nieupoważnione. Przedmiot wzoru użytkowego jest przedstawiony na rysunku, na którym fig. 1 przedstawia osłonę w widoku z boku od strony Otwartego wycięcia, fig. 2 przedstawia ją w widoku od strony gwintowanego pierścienia, fig. 3 pokazuje śrubę imbusowa w wido ku z boku, a fig. 4 przedstawia łeb tej śruby w widoku z góry. Osłona według wzoru użytkowego wykonana st z blachy sta lowej metodą tłoczenia na zimno. Osłona ma dolny pierścień!_

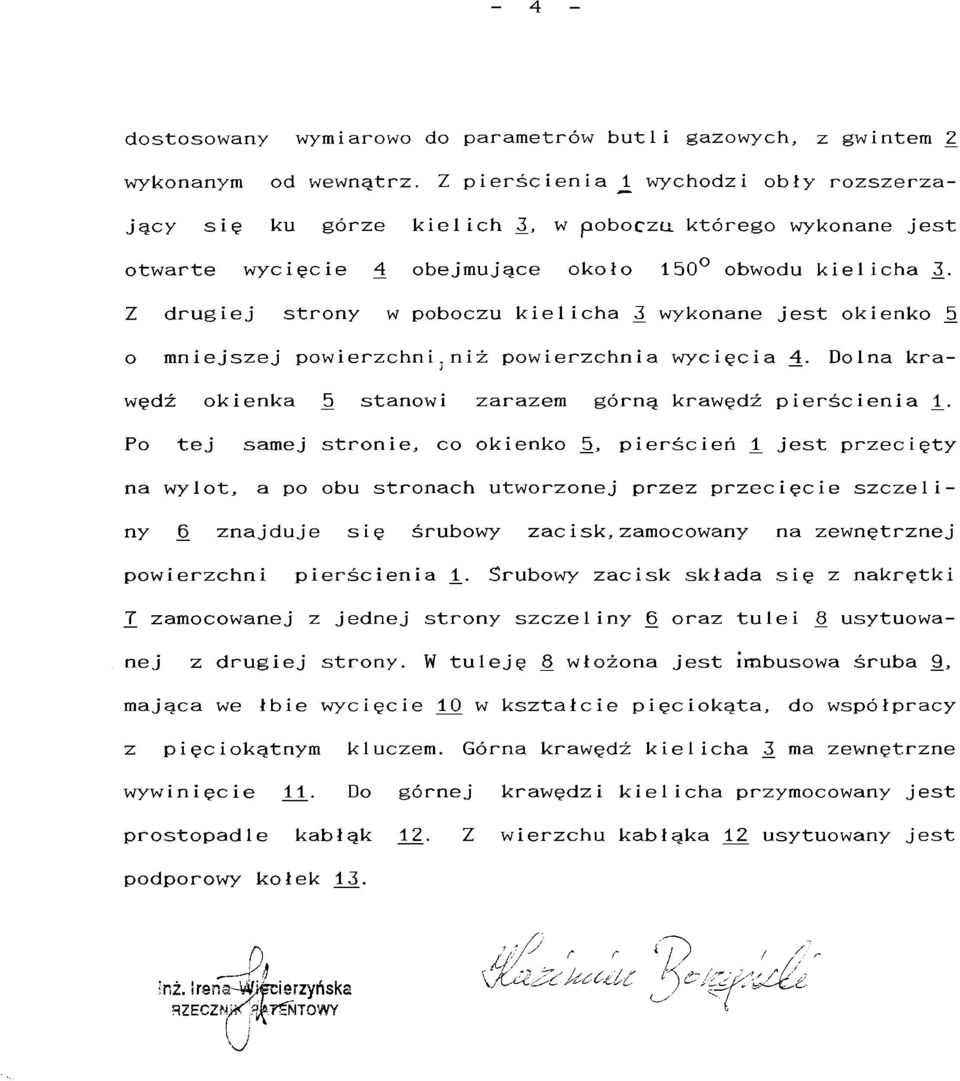

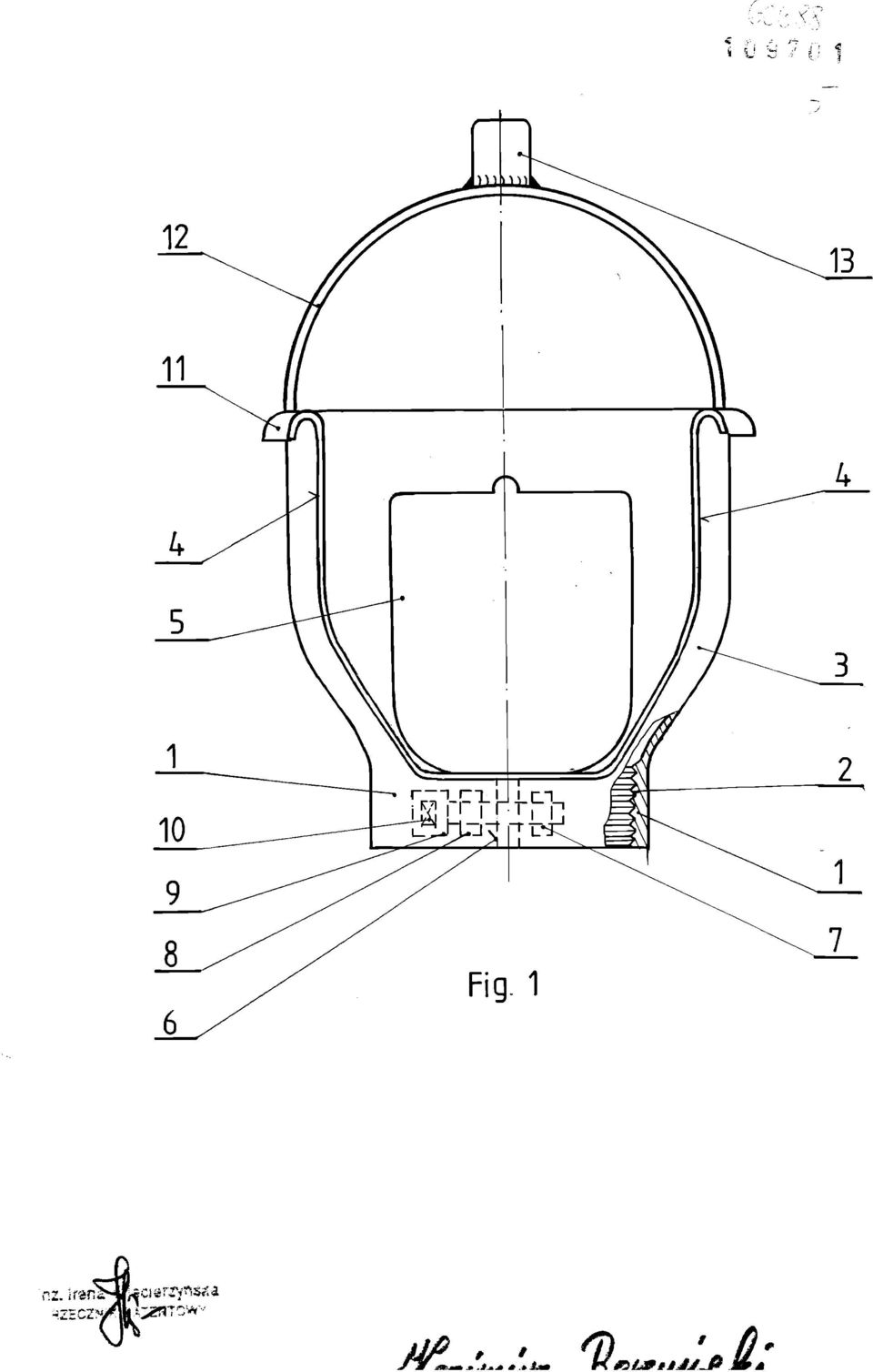

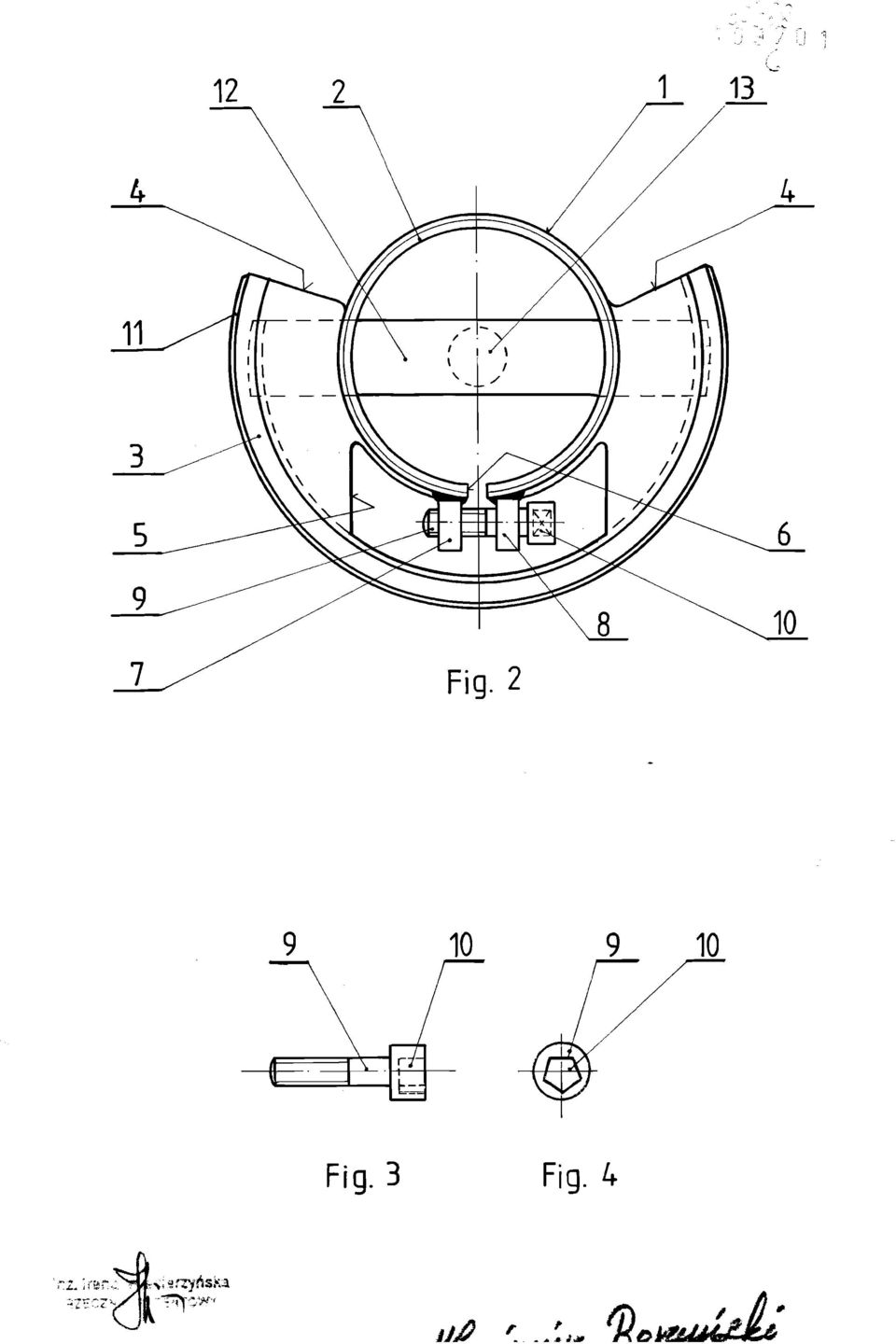

5 - 4 - dostosowany wymiarowo do parametrów butli gazowych, z gwintem 2^ wykonanym od wewnątrz. Z pierścieniami wychodzi obły rozszerza jący się ku górze kielich Z_, w poboczu którego wykonane jest otwarte wycięcie 4 obejmujące około 150 obwodu kielicha.3. Z drugiej strony w poboczu kielicha.3 wykonane jest okienko 5 o mniejszej powierzchni. niż powierzchnia wycięcia 4. Dolna kra wędź okienka 5 stanowi zarazem górną krawędź pierścienia 1_ Po tej samej stronie, co okienko 5, pierścień 1^ jest przecięty na wylot, a po obu stronach utworzonej przez przecięcie szczeli ny 6 znajduje się śrubowy zacisk, zamocowany na zewnętrznej powierzchni pierścienia 1_ Śrubowy zacisk składa się z nakrętki X zamocowanej z jednej strony szczeliny 5 oraz tuiei fi usytuowa nej z drugiej strony. W tuleję _8 włożona jest imbusowa śruba 9, mająca we łbie wycięcie 1JD w kształcie pięciokąta, do współpracy z pięciokątnym kluczem. Górna krawędź kielicha 3_ ma zewnętrzne wywinięcie 1J^. Do górnej krawędzi kielicha przymocowany jest prostopadle kabłąk \2^. Z wierzchu kabłąka Y2=. usytuowany jest podporowy kołek 13. inż. ire^ierzyńska \KX&U*tLU J)*/^#* RZECZNj#J*.7LŃT0WY ^ *

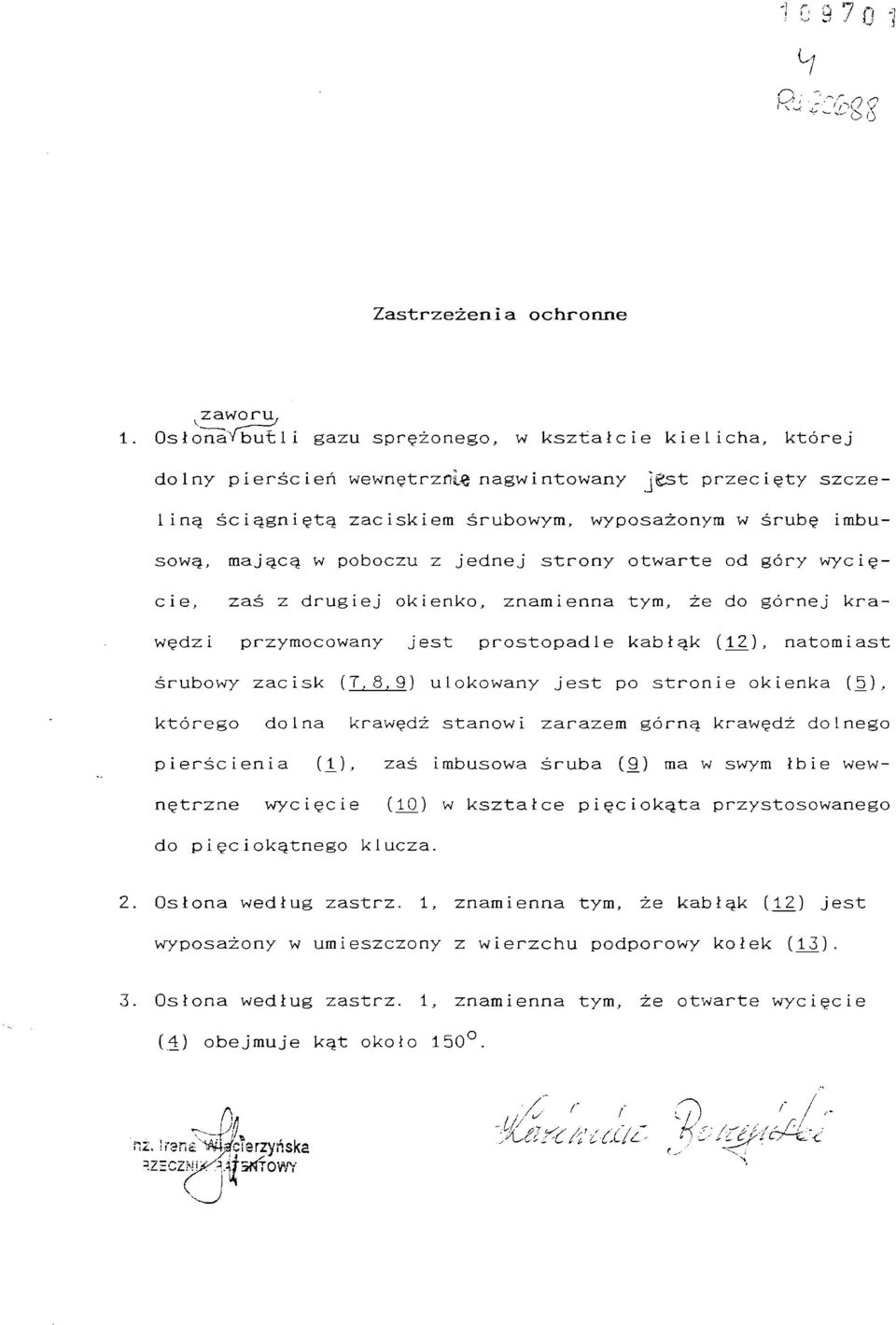

6 *] r.- < j 97n H Q-/m Zastrzeżeń i a ochronne ^ zaworu, 1. Osłona^but1 i gazu sprężonego, w kształcie kielicha, której dolny pierścień wewnętrznie nagwintowany jgst przecięty szcze liną ściągniętą zaciskiem śrubowym, wyposażonym w śrubę imbusową, mającą w poboczu z jednej strony otwarte od góry wycię cie, zaś z drugiej okienko, znamienna tym, że do górnej kra wędzi przymocowany jest prostopadle kabłąk (12/), natomiast śrubowy zacisk (7,8,9) ulokowany jest po stronie okienka (.5), którego dolna krawędź stanowi zarazem górną krawędź dolnego pierścienia (Jj, zaś imbusowa śruba (9.) ma w swym łbie wew nętrzne wycięcie (10.) w kształcę pięciokąta przystosowanego do pięciokątnego klucza. 2. Osłona według zastrz. 1, znamienna tym, że kabłąk {12/) jest wyposażony w umieszczony z wierzchu podporowy kołek {IZ). 3. Osłona według zastrz. 1, znamienna tym, że otwarte wycięcie (4) obejmuje kąt około 150.

7 «.: nz. Sf3n2^wcisrr/w*a ^zeczj^lliajanc^ fltl-*' *.» * * i^ l<l>ł&*śjj^& IŁa

8 Fig. 3 Fig. 4 -x3 Kisrzyńska </^ '...:- %

9 4.Qfi E.pH
