WZORU UŻYTKOWEGO PL Y1 B65D 41/32 ( ) B65D 39/08 ( ) SUWARY S.A., Pabianice, PL BUP 19/08

Transkrypt

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. B65D 41/32 ( ) B65D 39/08 ( ) (54) Nakrętka z taśmą gwarancyjną (43) Zgłoszenie ogłoszono: BUP 19/08 (73) Uprawniony z prawa ochronnego: SUWARY S.A., Pabianice, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 08/09 (72) Twórca(y) wzoru użytkowego: Zbigniew Napieracz, Pabianice, PL PL Y1

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest nakrętka z taśmą gwarancyjną, chroniąca użytkownika przed niebezpieczeństwem zranienia pozostałościami taśmy gwarancyjnej po jej zerwaniu. Nakrętki z taśmami gwarancyjnymi są szeroko stosowane w celu zagwarantowania, że zabezpieczone nią opakowanie nie było wcześniej otwierane. Wykonywane są one z różnych materiałów, które zależą od zastosowania i przeznaczenia opakowania, które zabezpieczają. Z opisu wzoru użytkowego U55826 znana jest nakrętka do zamykania butelek z tworzywa sztucznego, która ma w części dolnej dwa poprzeczne, łukowe nacięcia wydzielające mostek łączący się z opaską zrywanymi elementami. Opaska ma wzmacniający pierścień na wolnej krawędzi, a ponadto na zewnętrznej powierzchni jest siedem klinów długości równej szerokości opaski o bokach zbieżnych i górnej powierzchni pochyłej oraz na wewnętrznej powierzchni po przeciwnej stronie klinów jest pięć połówek soczewkowatych występów o wzdłużnym ułożeniu w stosunku do opaski. Podczas odkręcania nakrętki na skutek naprężeń materiał zrywanych elementów pęka i następuje otwarcie opakowania. Podobnie zbudowana jest nakrętka, znana ze zgłoszenia wzoru użytkowego W 97914, charakteryzująca się plastikowym kapslem, wyposażonym w wewnętrzny gwint oraz żłobkowaną powierzchnię zewnętrzną oraz umieszczoną poniżej kapsla taśmą zabezpieczającą. Podczas zamykania butelki taśma gwarancyjna wciskana jest na kołnierz butelki przez niewielki występ kształcie klina i powierzchnię dolnej krawędzi kapsla. Przy próbie odkręcenia klin oraz kołnierz butelki oddalają taśmę zabezpieczającą ku dołowi, przez co następuje przerwanie cieńszych fragmentów taśmy i otwarcie butelki, pierścień taśmy zabezpieczającej pozostaje na butelce. Zbliżoną konstrukcję ma nakrętka według patentu PL Charakteryzuje się ona tym, że zewnętrzne zabezpieczenie bezpiecznika przed jego zerwaniem w procesie formowania i wypychania nakrętki z formy wtryskowej, stanowią co najmniej dwa kształtowe noski zewnętrzne usytuowane na jego powierzchni zewnętrznej z co najmniej dwoma oporowymi noskami wewnętrznymi na jego powierzchni wewnętrznej. Innym przykładem są nakrętki do zabezpieczania butelek z alkoholem. Zazwyczaj wykonane są one jako aluminiowe, wyposażone w wewnętrzny gwint zamknięte jednostronnie tuleje. Znana ze zgłoszenia wzoru użytkowego W nakrętka działa na zasadzie podobnej do opisanych wcześniej wytworów, ale sposób zabezpieczania butelki jest inny. Wymaga on zastosowania urządzenia zaciskającego taśmę gwarancyjną poniżej kołnierza butelki. Z kolei patent PL przedstawia nakrętkę z taśmą gwarancyjną, która może być nie tylko oderwana od nakrętki, ale także zdjęta po przerwaniu pierścienia, który tworzy taśma. Poziomą linię żądanego przerwania, wzdłuż której taśma gwarancyjna może być oddzielona od nakrętki, tworzą żebra. Na nakrętce znajduje się zgrubienie, które współpracuje przez dopasowanie kształtowe, ze zgrubieniem usytuowanym przy wylocie pojemnika. Taśma gwarancyjna posiada również przynajmniej jedno miejsce żądanego przerwania usytuowane pionowo. Obok miejsca żądanego przerwania znajduje się strefa odciążająca, której rozszerzalność wzrasta w kierunku do dolnego brzegu taśmy gwarancyjnej. W celu rozwiązania problemu występowania w nakrętkach z taśmą gwarancyjną w miejscach usytuowania zrywanych elementów niebezpiecznych fragmentów tworzywa sztucznego lub metalu co wynika z tego, iż elementem utrzymującym zrywane elementy jest krawędź kapsla lub jednolicie z nią wykonane punkty mocowań zrywanych elementów, opracowano nakrętkę według wzoru. Odwrócenie układu mocowań i przeniesienie ich z kapsla na taśmę gwarancyjną, w sposób istotny poprawia bezpieczeństwo użytkowania nakrętek z tego typu taśmami. Nakrętka z taśmą gwarancyjną według wzoru zawiera na zamkniętej jednostronnie tulei żebrowania, które wzmacniają nakrętkę oraz zapobiegają ślizganiu się dłoni podczas odkręcania nakrętki. Żebra w dolnej części połączone są niskim pierścieniem o szerokości odpowiadającej szerokości żeber. Zarówno żebra jak też pierścień wykonane są jednolicie z pół zamkniętą tuleją. Jednolicie wykonany jest także znajdujący się we wnętrzu tulei gwint współpracujący z gwintem butelki, na którą nakręcana jest nakrętka z taśmą gwarancyjną. Korzystnie, gdy posiada on okrągły zarys. Poniżej tulei w formie pierścienia umieszczona jest taśma gwarancyjna. Na górnej, bliskiej nakrętce krawędzi taśmy umieszczone są co najmniej dwa przewężenia uzyskane przez wprowadzenie występów o zaokrąglonych powierzchniach bocznych. Korzystnie, gdy występy rozmieszczono symetrycznie na obwodzie pierścienia taśmy gwarancyjnej. Pomiędzy występami a nakrętką znajdują się łączniki utrzymujące pierścień taśmy gwarancyjnej we właściwym położeniu. Korzystnie, gdy łączniki wykonane są

3 PL Y1 3 tak, że ich grubość jest minimalna. Po wewnętrznej stronie pierścienia taśmy zabezpieczającej umieszczone są co najmniej dwa ząbki skierowane do wewnątrz pierścienia, skierowane różnie niż wzdłuż promienia pierścienia. Korzystnie, gdy ząbki mają grubość zapewniającą elastyczność pracy ząbków podczas współpracy z umieszczonymi na butelce występami. Korzystnie, gdy ząbki rozmieszczone są symetrycznie na wewnętrznej powierzchni pierścienia taśmy zabezpieczającej. Ząbki współpracują z umieszczonymi na kołnierzu butelki, co najmniej dwoma występami skierowanymi nie promieniowo do środka butelki i w kierunku przeciwnym niż ząbki pierścienia. Korzystnie, gdy w co najmniej dwóch umieszczonych naprzeciw siebie miejscach na kołnierzu pozostawiono puste, nie wyposażone w występy miejsce. Wolne miejsce ułatwia współpracę nakrętki i butelki z niektórymi zakrętarkami do butelek stosowanymi w przemyśle. Na pierścieniu znajduje się ponadto zaczep oraz przewężenie umożliwiające zerwanie pierścienia bez odkręcania nakrętki. Podczas nakręcania nakrętki na szyjkę butelki pierścień taśmy zabezpieczającej zbliża się do kołnierza butelki. Podczas dalszego nakręcania elastyczność ząbków pozwala na ich przesuwanie się po umieszczonych na kołnierzu występach. Próby odkręcania nakrętki powodują blokowanie się ząbków taśmy zabezpieczającej na występach kołnierza butelki. Na skutek tego następuje wzrost sił ścinających w łącznikach pierścienia i nakrętki, a następnie zerwanie łączników bezpośrednio przy pół zamkniętej tulei. W wypadku, gdy użytkownik zechce usunąć taśmę gwarancyjną inaczej niż odkręcając nakrętkę musi pociągnąć lub odchylić zaczep a następnie ciągnąc za taśmę usunąć zabezpieczenie. Przedmiot wzoru w przykładzie wykonania przedstawiony został na rysunku, na którym Fig.1 przedstawia widok nakrętki z taśmą gwarancyjną Fig.2 przedstawia przekrój pionowy nakrętki z taśmą zabezpieczającą, Fig.3 przedstawia kołnierz butelki. P r z y k ł a d I Na zamkniętej jednostronnie tulei 1 znajdują się żebrowania 2, które wzmacniają nakrętkę oraz zapobiegają ślizganiu się dłoni podczas odkręcania nakrętki. Żebra 2 w dolnej części połączone są niskim pierścieniem 3 o szerokości odpowiadającej szerokości żeber. Zarówno żebra 2 jak też pierścień 3 wykonane są jednolicie z pół zamkniętą tuleją 1. Jednolicie wykonany jest także znajdujący się we wnętrzu tulei gwint 4 współpracujący z gwintowaną powierzchnię butelki 5, na którą nakręcana jest nakrętka z taśmą gwarancyjną. Gwint 4 współpracujący z gwintowaną powierzchnią 5 posiada okrągły zarys 6 odpowiadający gwintowi umieszczonemu na gwintowanej powierzchni 5. Poniżej tulei 1 w formie pierścienia umieszczona jest taśma gwarancyjna 7. Na górnej, bliskiej tulei 1 krawędzi taśmy 7 umieszczone są co najmniej dwa przewężenia w postaci występów 8 o zaokrąglonych powierzchniach bocznych. Przewężenia 8 rozmieszczono symetrycznie na obwodzie pierścienia taśmy gwarancyjnej 7. Pomiędzy przewężeniami 8 a tuleją 1 znajdują się łączniki 9 utrzymujące pierścień taśmy gwarancyjnej 7 we właściwym położeniu. Łączniki 9 wykonane są tak, że ich grubość jest minimalna. Po wewnętrznej stronie pierścienia taśmy zabezpieczającej 7 umieszczone są co najmniej dwa ząbki 10 skierowane do wewnątrz pierścienia, różnie niż wzdłuż promienia pierścienia. Ząbki 10 mają grubość zapewniającą elastyczność pracy podczas współpracy z umieszczonymi na butelce występami 11. Ząbki 10 rozmieszczone są symetrycznie na wewnętrznej powierzchni pierścienia taśmy zabezpieczającej 7. Ząbki 10 współpracują z umieszczonymi na kołnierzu butelki 12, występami 11 skierowanymi nie promieniowo do środka butelki i w kierunku przeciwnym niż ząbki 10 pierścienia taśmy zabezpieczającej 7. W dwóch umieszczonych naprzeciw siebie miejscach na kołnierzu butelki 12 pozostawiono puste, nie wyposażone w występy 11 miejsca. Wolne miejsca 13 ułatwiają współpracę nakrętki i butelki z niektórymi zakrętarkami do butelek stosowanymi w przemyśle. Na pierścieniu taśmy gwarancyjnej 7 znajduje się ponadto zaczep 14 oraz przewężenie 15 umożliwiające zerwanie pierścienia taśmy zabezpieczającej 7 bez odkręcania nakrętki. Podczas nakręcania nakrętki na szyjkę butelki pierścień taśmy zabezpieczającej 7 zbliża się do kołnierza butelki 12. Podczas dalszego nakręcania elastyczność ząbków 10 pozwala na ich przesuwanie się po umieszczonych na kołnierzu 12 występach 11. Próby odkręcania nakrętki powodują blokowanie się ząbków 10 taśmy zabezpieczającej 7 na występach 11 kołnierza butelki 12. Na skutek tego następuje wzrost sił ścinających w łącznikach 9 pierścienia i nakrętki, a następnie zerwanie łączników 9 bezpośrednio przy pół zamkniętej tulei 1. W wypadku, gdy użytkownik zechce usunąć taśmę gwarancyjną 7 inaczej niż odkręcając nakrętkę musi pociągnąć lub odchylić zaczep 14 a następnie ciągnąc za taśmę zabezpieczającą 7 i usunąć zabezpieczenie.

4 4 PL Y1 P r z y k ł a d II Na zamkniętej jednostronnie tulei 1 znajdują się żebrowania 2, które wzmacniają nakrętkę oraz zapobiegają ślizganiu się dłoni podczas odkręcania nakrętki. Żebra 2 w dolnej części połączone są niskim pierścieniem 3 o szerokości odpowiadającej szerokości żeber. Zarówno żebra 2 jak też pierścień 3 wykonane są jednolicie z pół zamkniętą tuleją 1. Jednolicie wykonany jest także znajdujący się we wnętrzu tulei gwint 4 współpracujący z gwintowaną powierzchnię butelki 5, na którą nakręcana jest nakrętka z taśmą gwarancyjną. Gwint 4 współpracujący z gwintowaną powierzchnią 5 posiada trapezowy zarys 6 odpowiadający gwintowi umieszczonemu na gwintowanej powierzchni 5. Poniżej tulei 1 w formie pierścienia umieszczona jest taśma gwarancyjna 7. Na górnej, bliskiej tulei 1 krawędzi taśmy 7 umieszczone są co najmniej dwa przewężenia w postaci występów 8 o zaokrąglonych powierzchniach bocznych. Przewężenia 8 rozmieszczono symetrycznie na obwodzie pierścienia taśmy gwarancyjnej 7. Pomiędzy przewężeniami 8 a tuleją 1 znajdują się łączniki 9 utrzymujące pierścień taśmy gwarancyjnej 7 we właściwym położeniu. Łączniki 9 wykonane są tak, że ich grubość jest minimalna. Po wewnętrznej stronie pierścienia taśmy zabezpieczającej 7 umieszczone są co najmniej dwa ząbki 10 skierowane do wewnątrz pierścienia, różnie niż wzdłuż promienia pierścienia. Ząbki 10 mają grubość zapewniającą elastyczność pracy podczas współpracy z umieszczonymi na butelce występami 11. Ząbki 10 rozmieszczone są symetrycznie na wewnętrznej powierzchni pierścienia taśmy zabezpieczającej 7. Ząbki 10 współpracują z umieszczonymi na kołnierzu butelki 12, występami 11 skierowanymi nie promieniowo do środka butelki i w kierunku przeciwnym niż ząbki 10 pierścienia taśmy zabezpieczającej 7. W dwóch umieszczonych naprzeciw siebie miejscach na kołnierzu butelki 12 pozostawiono puste, nie wyposażone w występy 11 miejsca. Wolne miejsca 13 ułatwiają współpracę nakrętki i butelki z niektórymi zakrętarkami do butelek stosowanymi w przemyśle. Na pierścieniu taśmy gwarancyjnej 7 znajduje się ponadto zaczep 14 oraz przewężenie 15 umożliwiające zerwanie pierścienia taśmy zabezpieczającej 7 bez odkręcania nakrętki. Podczas nakręcania nakrętki na szyjkę butelki pierścień taśmy zabezpieczającej 7 zbliża się do kołnierza butelki 12. Podczas dalszego nakręcania elastyczność ząbków 10 pozwala na ich przesuwanie się po umieszczonych na kołnierzu 12 występach 11. Próby odkręcania nakrętki powodują blokowanie się ząbków 10 taśmy zabezpieczającej 7 na występach 11 kołnierza butelki 12. Na skutek tego następuje wzrost sił ścinających w łącznikach 9 pierścienia i nakrętki, a następnie zerwanie łączników 9 bezpośrednio przy pół zamkniętej tulei 1. W wypadku, gdy użytkownik zechce usunąć taśmę gwarancyjną 7 inaczej niż odkręcając nakrętkę musi pociągnąć lub odchylić zaczep 14 a następnie ciągnąc za taśmę zabezpieczającą 7 i usunąć zabezpieczenie. Zastrzeżenia ochronne 1. Nakrętka z taśmą gwarancyjną, znamienna tym, że na zamkniętej jednostronnie tulei (1) znajdują się żebrowania (2), które w dolnej części połączone są niskim pierścieniem (3) o szerokości odpowiadającej szerokości żeber, poniżej tulei (1) w formie pierścienia umieszczona jest taśma gwarancyjna (7) a na górnej, bliskiej tulei (1) krawędzi taśmy (7) umieszczone są co najmniej dwa przewężenia uzyskane przez wprowadzenie występów (8) o zaokrąglonych powierzchniach bocznych, przy czym pomiędzy występami (8) a tuleją (1) znajdują się łączniki (9). 2. Nakrętka według zastrz. 1, znamienna tym, że występy (8) rozmieszczono symetrycznie na obwodzie pierścienia taśmy gwarancyjnej (7). 3. Nakrętka według zastrz. 1 albo 2, znamienna tym, że łączniki (9) wykonane są tak, że ich grubość jest minimalna. 4. Nakrętka według zastrz. 1 albo 2, albo 3, znamienna tym, że żebra (2) oraz pierścień (3), a także znajdujący się we wnętrzu tulei gwint (4) współpracujący z gwintowaną powierzchnią butelki (5) wykonane są jednolicie z pół zamkniętą tuleją (1). 5. Nakrętka według zastrz. 1 albo 2, albo 3, albo 4, znamienna tym, że po wewnętrznej stronie pierścienia taśmy zabezpieczającej (7) umieszczone są co najmniej dwa ząbki (10) skierowane do wewnątrz pierścienia, różnie niż wzdłuż promienia pierścienia. 6. Nakrętka według zastrz. 5, znamienna tym, że ząbki (10) mają grubość zapewniającą elastyczność pracy podczas współpracy z umieszczonymi na butelce występami (11).

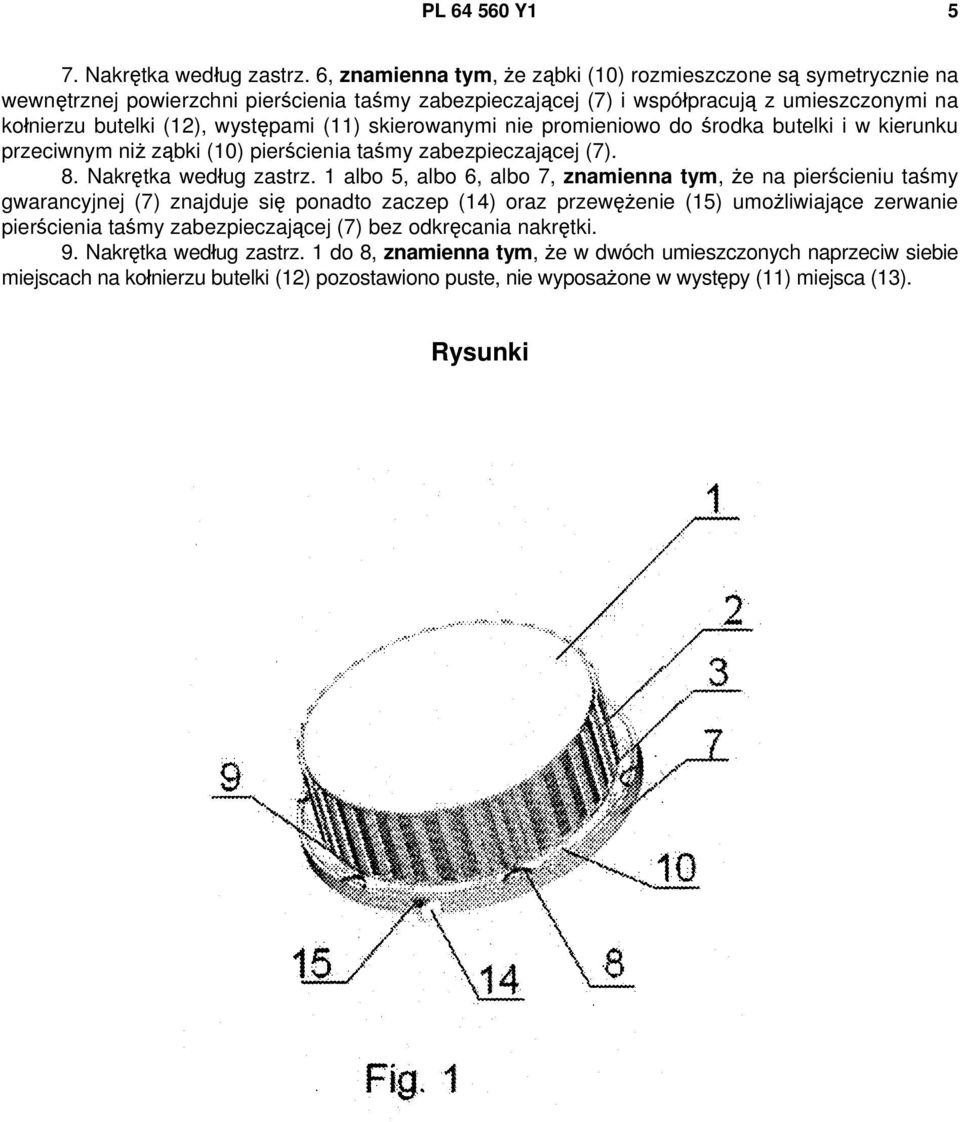

5 PL Y Nakrętka według zastrz. 6, znamienna tym, że ząbki (10) rozmieszczone są symetrycznie na wewnętrznej powierzchni pierścienia taśmy zabezpieczającej (7) i współpracują z umieszczonymi na kołnierzu butelki (12), występami (11) skierowanymi nie promieniowo do środka butelki i w kierunku przeciwnym niż ząbki (10) pierścienia taśmy zabezpieczającej (7). 8. Nakrętka według zastrz. 1 albo 5, albo 6, albo 7, znamienna tym, że na pierścieniu taśmy gwarancyjnej (7) znajduje się ponadto zaczep (14) oraz przewężenie (15) umożliwiające zerwanie pierścienia taśmy zabezpieczającej (7) bez odkręcania nakrętki. 9. Nakrętka według zastrz. 1 do 8, znamienna tym, że w dwóch umieszczonych naprzeciw siebie miejscach na kołnierzu butelki (12) pozostawiono puste, nie wyposażone w występy (11) miejsca (13). Rysunki

6 6 PL Y1

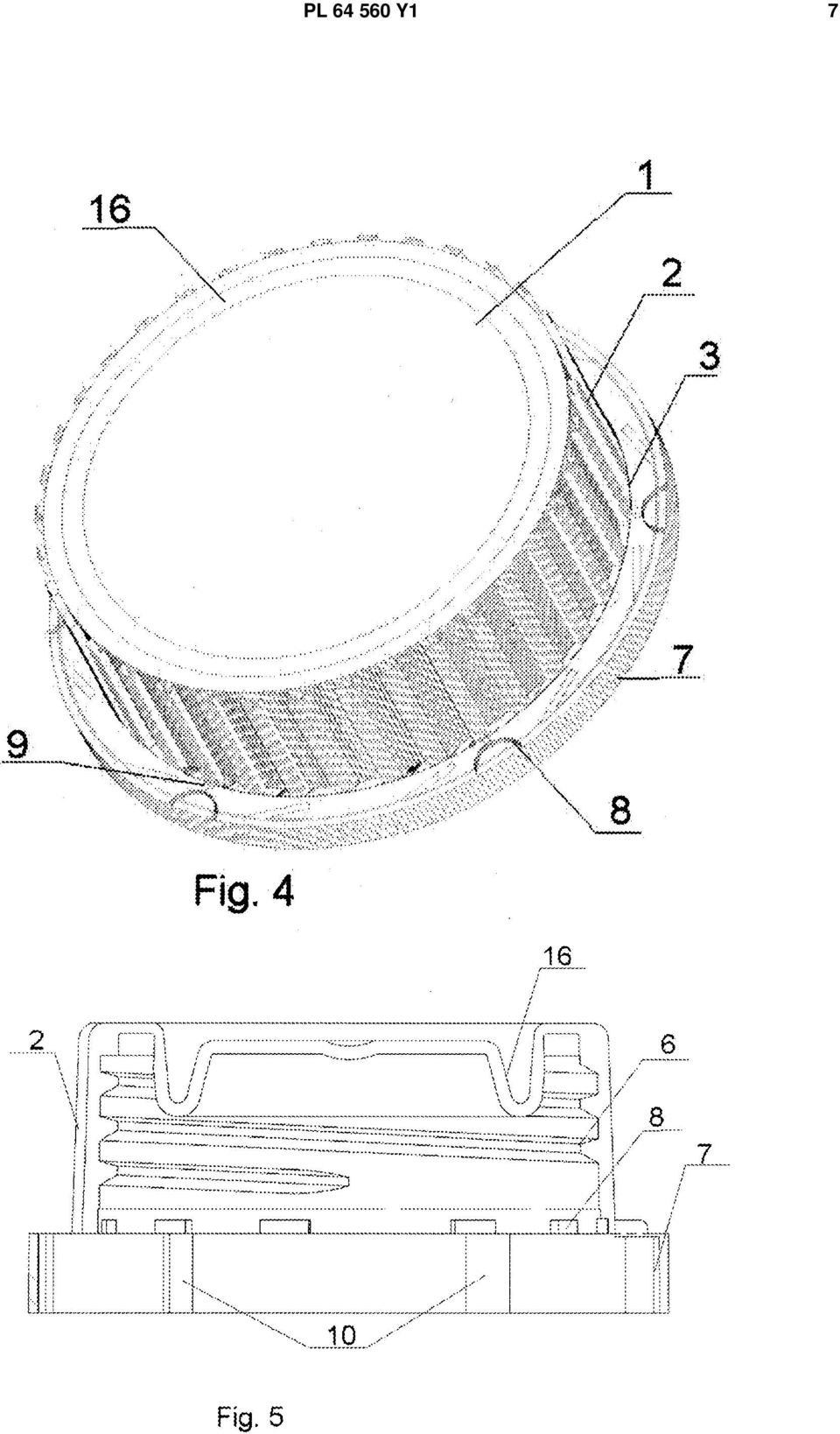

7 PL Y1 7

8 8 PL Y1 Departament Wydawnictw UP RP
