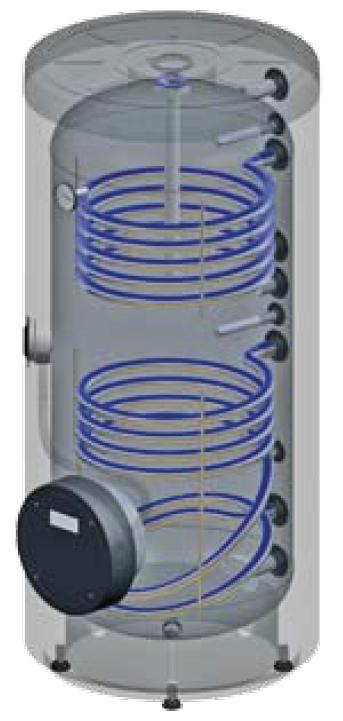

1 POJEMNOŚCIOWE ZBIORNIKI DWUWĘŻOWNICOWE ECOUNIT 2C Instrukcja instalacji i użytkowania

2 CHARAKTERYSTYKI TECHNICZNE I WYMIAROWE Wymiary urządzeń są wskazane na rys. 1. Parametry techniczne osiągane przez podgrzewacze. 1) OSTRZEŻENIA OGÓLNE Koszt instalacji obciąża nabywcę. Konstruktor nie odpowiada za uszkodzenia spowodowane złą instalacją i/lub nieprzestrzeganiem wskazówek zawartych w tej instrukcji, a w szczególności: Grupa hydrauliczna bezpieczeństwa musi być właściwie zainstalowana i nie może być niezgodna z przeznaczeniem; zachować instrukcję w celu późniejszych konsultacji; Instalacja oraz użytkowanie powinno być wykonywane zgodnie z normami obowiązującymi, zaleceniami konstruktora i wykwalifikowanego personelu; Przed wykonaniem jakichkolwiek operacji czyszczenia czy też użytkowania, odłączyć urządzenie od sieci elektrycznej i/lub przy pomocy właściwych narzędzi. Po rozpakowaniu upewnić się o integralności zawartości oraz że elementy opakowania (spinki, worki plastikowe, styropian itp.) nie są pozostawione w zasięgu dzieci ponieważ mogą być dla nich niebezpieczne. Urządzenie to jest zgodne z przepisami odpowiadającymi dyrektywom wspólnotowym CEE. 2) NORMY INSTALACJI a) Instalacja To urządzenie służy do podgrzewania ciepłej wody użytkowej do temperatury poniżej temperatury wrzenia w ciśnieniu atmosferycznym i musi być koniecznie podłączone do instalacji grzewczej i sieci dystrybuującej ciepłą wodę odpowiedniej do jej ilości oraz mocy. Miejsce instalacji powinno być chronione przez lodem. (Wymiennik akumulujący)zasobnik musi być umiejscowiony w bardzo bliskiej odległości od generatora ciepła (kotła). W ten sposób uniknie się niepotrzebnych strat ciepła. Jeśli jest to jednak niemożliwe, zastosować odpowiednie orurowanie. Umiejscowienie powinno takie żeby łatwo można było podłączyć przewodu c.w.u. oraz c.o. W wyposażeniu są dostarczone 4 nóżki do regulowania i przyśrubowania w części spodniej urządzenia. b) Podłączenie hydrauliczne (patrz schemat na rys.2) Umiejscowienie króćców przyłączeniowych oraz ich funkcje są wskazane na rys. 1 oraz na etykietce z tyłu urządzenia. Zaleca się instalowanie urządzenia w pobliżu miejsca największego poboru c.w.u. aby uniknąć niepotrzebnych strat ciepła przez rury oraz w pobliżu odpływu aby ułatwić ewentualne operacje opróżniania zbiornika. Proszę zapoznać się z legendą rysunku 2: A) membranowy zawór bezpieczeństwa (nie dostarczany z zasobnikiem); B) kurek opróżniania (nie dostarczany z zasobnikiem); C) rura odprowadzająca (nie dostarczana z zasobnikiem); D) naczynie wyrównawcze (nie dostarczane z zasobnikiem); E) reduktor ciśnienia (nie dostarczany z zasobnikiem); F) zawór zwrotny (nie dostarczany z zasobnikiem); G) zawór odcinający (nie dostarczany z zasobnikiem); H) Pompa (nie dostarczana z zasobnikiem); I) kocioł (nie dostarczany z zasobnikiem); L) panel solarny(nie dostarczany z zasobnikiem). W rurociągu zasilającym wodę zimną musi być zamontowany zawór bezpieczeństwa. Pomiędzy zaworem bezpieczeństwa a zasobnikiem nie może znajdować się armatura odcinająca ponieważ może dojść do uszkodzenia zasobnika z powodu nadciśnienia. Lekkie zroszenie/ przesączanie wody z zaworu jest normalne w fazie ogrzewania; z tego powodu zaleca się podłączenie go do odpływu syfonowego. W przypadku gdy istniało by ciśnienie sieci bliskie wartościom kalibrowania zaworu, konieczne jest zaaplikowanie reduktora ciśnienia (rys.2-poz. E) umiejscowionego jak najdalej od urządzenia. W przypadku gdyby w instalacji znajdował się reduktor ciśnienia, z powodu wyżej opisanego i/lub zawór zwrotny konieczne jest zainstalowanie naczynia wyrównawczego (rys.2-poz. D), mającego pojemność nie mniejszą niż 5% z pojemności nominalnej każdego urządzenia grzewczego. Pomiędzy zaworem bezpieczeństwa i naczyniem wyrównawczym nie powinien znajdować się żaden zawór zwrotny. Ogólnie zaleca się, w celu ochrony urządzenia oraz sieci, instalację naczynia wyrównawczego z charakterystykami niżej określonymi. Przewidzieć możliwość napompowania komory membranowej naczynia wyrównawczego według wskazań producenta.

3 Przed wykonaniem podłączenia urządzenia do sieci konieczne jest napełnienie go całkowicie wodą wykonując następujące czynności: otworzyć zaworek (kranik) zasilający w wodę zimną; otworzyć zaworek wody ciepłej (np łazienka, wanna itd) w celu wypuszczenia powietrza i czekać na stały przepływ wody przez wszystkie zaworki wody ciepłej. Sprawdzić nieobecność strat na złączkach hydraulicznych. W przypadku twardej wody o wartości >20 TH (gdzie 1 TH=stopni francuskich=10mg CaCo3/l) zaleca się instalację produktów specyficznych aby uniknąć złogów wapna. Precyzujemy, że niektóre urządzenia są zasymilowane z zaworami zwrotnymi i dlatego ich użycie nakazuje instalację odpowiedniego naczynia wyrównawczego (patrz rys. 2). Urządzenie jest przygotowane do podłączenia instalacji cyrkulacyjnej (Z): jeśli takie orurowanie jest zamontowane, musi być izolowane. Instalacja cyrkulacyjna Z) wymaga zainstalowania pompy z przekaźnikiem czasowym lub termostatem. 3) NORMY UŻYCIA a) Uruchomienie napełnić wymiennik wodą użytkową oraz ogrzewania postępując zgodnie: napełnić wodą do ogrzewania i odpowietrzyć instalację; napełnić wodą użytkową zimną oraz odpowietrzyć otwierając jeden z punktów pobrania wody ciepłej. zainstalować urządzenie termostatyczne a odpowiedniej oprawie przewidzianej na zasobniku (patrz rys 1) włączyć kocioł. b) Napełnianie wężownicy Wężownica urządzenia jest podłączona do obiegu kotła, więc żeby zapewnić obieg płynu wewnątrz wystarczy upewnić się że ciśnienie wody wewnątrz kotła będzie wystarczające do jego właściwego działania P.S.: proszę zapoznać się z instrukcjami odnośnie właściwego działania kotła. c) Napełnianie urządzenia w celu wykonania takiej operacji trzeba wyposażyć instalację w zaworek napełniania obiegu cwu. Otworzyć zaworek napełniania wymiennika (jak wyżej) oraz odpowietrzyć obieg otwierając jeden z punktów upustu. d) opróżnianie urządzenia w celu opróżnienia zamknąć zaworek napełniania instalacji, podłączyć elastyczną rurę do złączki odprowadzania i umieścić drugą końcówkę w strefie przewidzianej do odprowadzenia na zewnątrz. Otworzyć jeden z punktów upustu i pozwolić wodzie wypłynąć, otworzyć złączkę odprowadzania i zakończyć opróżnianie. 4) UŻYTKOWANIE I CZYSZCZENIE Przed dokonaniem jakichkolwiek czynności konserwujących, opróżnić urządzenie. a) wskazówki ogólne Aby wyczyścić części zewnętrzne wymiennika wystarczy ścierka wilgotna, ewentualnie z dodatkiem płynnego mydła; nie używać detergentów, (ścierające każdego rodzaju, benzyna i podobne); przynajmniej raz w roku sprawdzić stan anody magnezowej (patrz właściwy paragraf); w przypadku instalacji w otoczeniu będącego wystawionym na oblodzenie, urządzenie musi być utrzymywane w stałym działaniu lub też kompletnie opróżnione; b)przegląd i czyszczenie wewnętrzne zbiornika Czyszczenie wewnętrzne wymaga opróżnienia zbiornika, opróżnienia urządzenia, zdjęcia pokrywy odkręcając śruby z pokrywki plastikowej. Kontynuować demontaż kołnierza z otworu inspekcyjnego. Podczas czyszczenia zwrócić uwagę żeby nie uszkodzić emalii zbiornika i wymiennika (wężownica). Czyszczenia można dokonać przy pomocy wtrysku wody, korzystając z odpowiedniego narzędzia plastikowego i drewnianego aby wyelimonować osad bardziej odporny. Ponownie zamontować kołnierze i uszczelki na otworze rewizyjnym sprawdzając ich stan (ewentualnie użyć nowych uszczelek). Informuje się że do kołnierza o 8 otworach używa się śrub M8 z momentem dokręcania równym 8Nm. Napełnić urządzenie wg instrukcji uruchomienia i sprawdzić szczelność c) Kontrola anod

4 Urządzenie jest chronione przed korozją poprzez zastosowanie dodatkowego szkliwa powierzchni wewnętrznej i wężownicy. Wymiennik jest wyposażony w anodę magnezową jako ochronę przed korozją: jej trwałość zależy od działania oraz jakości wody. Anoda jest wymienna(zaleca się przynajmniej raz w roku dokonywać wymiany). Aby dokonać kontroli i/lub wymiany trzeba opróżnić zasobnik jak wyżej opisano i zdjąć pokrywę czarną, plastikową umiejscowioną na górze zasobnika. Aby wyjąć anodę trzeba odkręcić zacisk 2 (moment dokręcania Nm). Po sprawdzeniu lub/i ewentualnej wymianie sprawdzić szczelność zasobnika. Wymiana musi być dokonana przy pomocy części oryginalnych. 5) DANE TECHNICZNE MODELLO Pojemność nominalna Powierzchnia grzewcza wężownicy dolnej(m2) 0,85 1,40 1,70 2,10 Powierzchnia grzewcza węzownicy górnej (m2) 0,5 0,9 0,9 0,9 Ciśnienie maksymalne zasobnika (bar) Ciśnienie maksymalne wężownicy (bar) Temperatura maksymalna wody w zasobniku ( C) Temperatura maksymalna wody grzewczej ( C) Przepływ dla wężownicy dolnej (m3/h) 2,5 2,5 3,0 3,0 Przepływ dla wężownicy górnej (m3/h) 1,5 1,5 1,5 1,5 Moc maksymalna (kw) wężownicy dolnej (*) Moc maksymalna (kw) wężownicy górnej (*) Wydajność (l/h) wężownicy dolnej (*) Wydajność (l/h) wężownicy górnej (*) (*) ΔT 35 C, Temperatura wody grzewczej 80 C Legenda rys 1. KW wejście zimnej wody użytkowej WW wyjście cwu PR1 wyjście wody wymiennika dolnego PR2 wyjście wody wymiennika górnego PV1 wejście wody wymiennika dolnego PV2 wejście wody wymiennika górnego Tr1-2 powłoka/osłona czujnika termostatu Ø16 mm Predisposizione PG 16 Z cyrkulacja 1 pokrywka kryjąca kołnierza 2 podstawa 3 Anoda magnezowa 4 Termometr Rysunek 1. MOD. Wężownica dolna Wężownica górna A B C D E F G H L M KW WW PR PV Z m² m² mm mm mm mm mm mm mm mm mm mm 200 0,85 0, Rp3/4 Rp3/4 Rp3/4 Rp3/ ,4 0, Rp1 Rp1 Rp1 Rp ,70 0, Rp1 Rp1 Rp1 Rp ,10 0, Rp1 Rp1 Rp1 Rp1

5 Rysunek 2.
