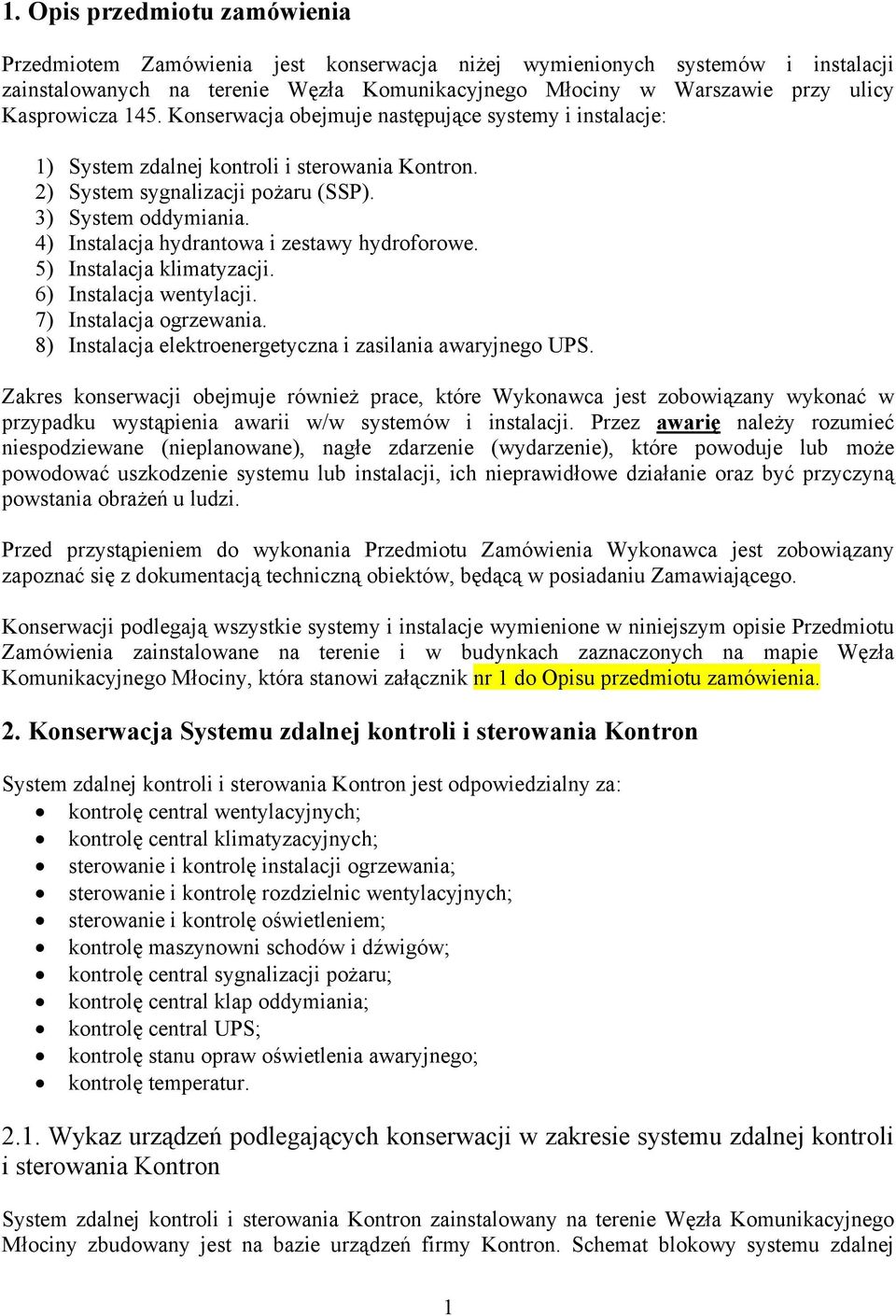

1 1. Opis przedmiotu zamówienia Przedmiotem Zamówienia jest konserwacja niżej wymienionych systemów i instalacji zainstalowanych na terenie Węzła Komunikacyjnego Młociny w Warszawie przy ulicy Kasprowicza 145. Konserwacja obejmuje następujące systemy i instalacje: 1) System zdalnej kontroli i sterowania Kontron. 2) System sygnalizacji pożaru (SSP). 3) System oddymiania. 4) Instalacja hydrantowa i zestawy hydroforowe. 5) Instalacja klimatyzacji. 6) Instalacja wentylacji. 7) Instalacja ogrzewania. 8) Instalacja elektroenergetyczna i zasilania awaryjnego UPS. Zakres konserwacji obejmuje również prace, które Wykonawca jest zobowiązany wykonać w przypadku wystąpienia awarii w/w systemów i instalacji. Przez awarię należy rozumieć niespodziewane (nieplanowane), nagłe zdarzenie (wydarzenie), które powoduje lub może powodować uszkodzenie systemu lub instalacji, ich nieprawidłowe działanie oraz być przyczyną powstania obrażeń u ludzi. Przed przystąpieniem do wykonania Przedmiotu Zamówienia Wykonawca jest zobowiązany zapoznać się z dokumentacją techniczną obiektów, będącą w posiadaniu Zamawiającego. Konserwacji podlegają wszystkie systemy i instalacje wymienione w niniejszym opisie Przedmiotu Zamówienia zainstalowane na terenie i w budynkach zaznaczonych na mapie Węzła Komunikacyjnego Młociny, która stanowi załącznik nr 1 do Opisu przedmiotu zamówienia. 2. Konserwacja Systemu zdalnej kontroli i sterowania Kontron System zdalnej kontroli i sterowania Kontron jest odpowiedzialny za: kontrolę central wentylacyjnych; kontrolę central klimatyzacyjnych; sterowanie i kontrolę instalacji ogrzewania; sterowanie i kontrolę rozdzielnic wentylacyjnych; sterowanie i kontrolę oświetleniem; kontrolę maszynowni schodów i dźwigów; kontrolę central sygnalizacji pożaru; kontrolę central klap oddymiania; kontrolę central UPS; kontrolę stanu opraw oświetlenia awaryjnego; kontrolę temperatur Wykaz urządzeń podlegających konserwacji w zakresie systemu zdalnej kontroli i sterowania Kontron System zdalnej kontroli i sterowania Kontron zainstalowany na terenie Węzła Komunikacyjnego Młociny zbudowany jest na bazie urządzeń firmy Kontron. Schemat blokowy systemu zdalnej 1

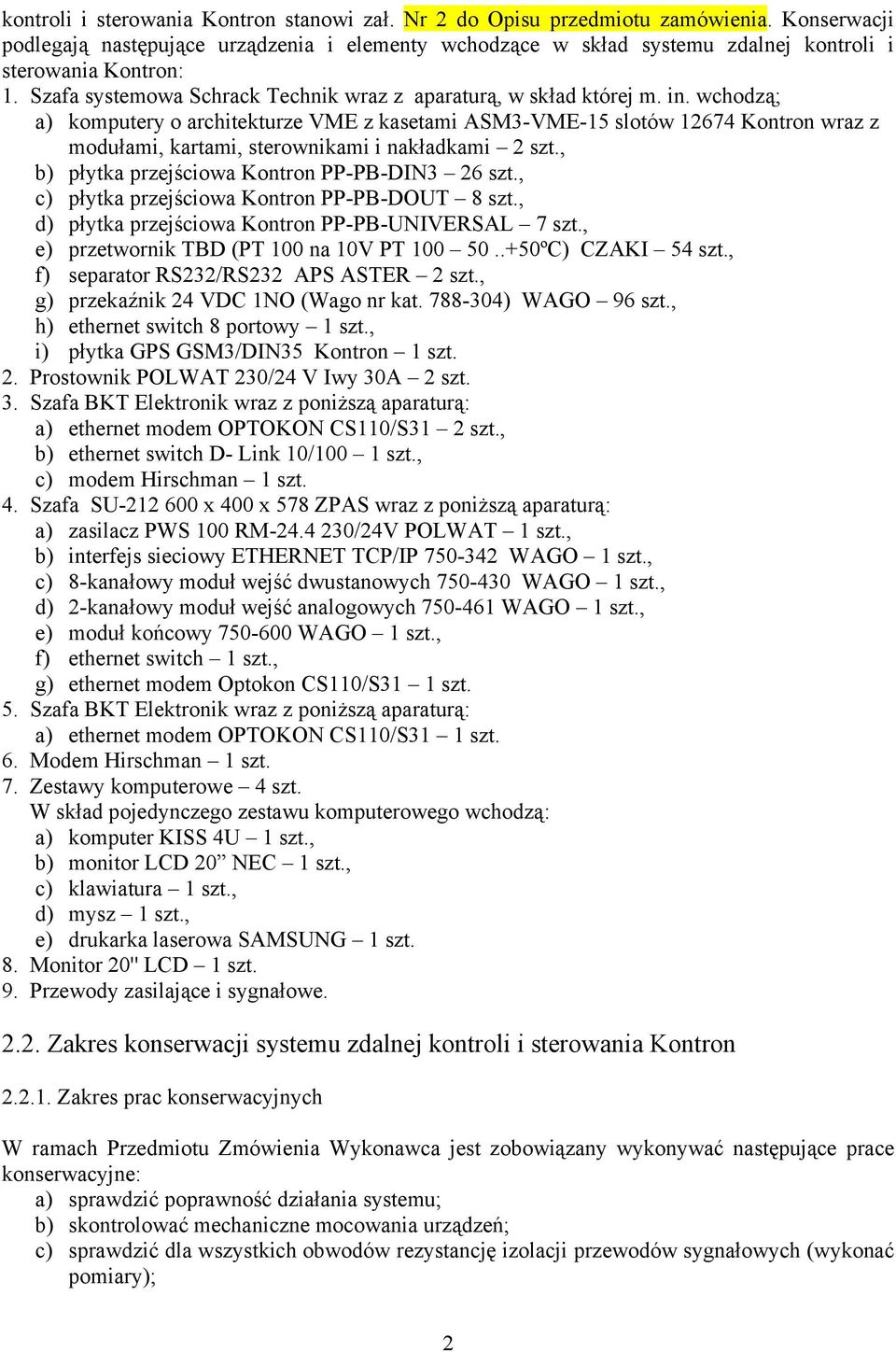

2 kontroli i sterowania Kontron stanowi zał. Nr 2 do Opisu przedmiotu zamówienia. Konserwacji podlegają następujące urządzenia i elementy wchodzące w skład systemu zdalnej kontroli i sterowania Kontron: 1. Szafa systemowa Schrack Technik wraz z aparaturą, w skład której m. in. wchodzą; a) komputery o architekturze VME z kasetami ASM3-VME-15 slotów Kontron wraz z modułami, kartami, sterownikami i nakładkami 2 szt., b) płytka przejściowa Kontron PP-PB-DIN3 26 szt., c) płytka przejściowa Kontron PP-PB-DOUT 8 szt., d) płytka przejściowa Kontron PP-PB-UNIVERSAL 7 szt., e) przetwornik TBD (PT 100 na 10V PT ºC) CZAKI 54 szt., f) separator RS232/RS232 APS ASTER 2 szt., g) przekaźnik 24 VDC 1NO (Wago nr kat ) WAGO 96 szt., h) ethernet switch 8 portowy 1 szt., i) płytka GPS GSM3/DIN35 Kontron 1 szt. 2. Prostownik POLWAT 230/24 V Iwy 30A 2 szt. 3. Szafa BKT Elektronik wraz z poniższą aparaturą: a) ethernet modem OPTOKON CS110/S31 2 szt., b) ethernet switch D- Link 10/100 1 szt., c) modem Hirschman 1 szt. 4. Szafa SU x 400 x 578 ZPAS wraz z poniższą aparaturą: a) zasilacz PWS 100 RM /24V POLWAT 1 szt., b) interfejs sieciowy ETHERNET TCP/IP WAGO 1 szt., c) 8-kanałowy moduł wejść dwustanowych WAGO 1 szt., d) 2-kanałowy moduł wejść analogowych WAGO 1 szt., e) moduł końcowy WAGO 1 szt., f) ethernet switch 1 szt., g) ethernet modem Optokon CS110/S31 1 szt. 5. Szafa BKT Elektronik wraz z poniższą aparaturą: a) ethernet modem OPTOKON CS110/S31 1 szt. 6. Modem Hirschman 1 szt. 7. Zestawy komputerowe 4 szt. W skład pojedynczego zestawu komputerowego wchodzą: a) komputer KISS 4U 1 szt., b) monitor LCD 20 NEC 1 szt., c) klawiatura 1 szt., d) mysz 1 szt., e) drukarka laserowa SAMSUNG 1 szt. 8. Monitor 20'' LCD 1 szt. 9. Przewody zasilające i sygnałowe Zakres konserwacji systemu zdalnej kontroli i sterowania Kontron Zakres prac konserwacyjnych W ramach Przedmiotu Zmówienia Wykonawca jest zobowiązany wykonywać następujące prace konserwacyjne: a) sprawdzić poprawność działania systemu; b) skontrolować mechaniczne mocowania urządzeń; c) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); 2

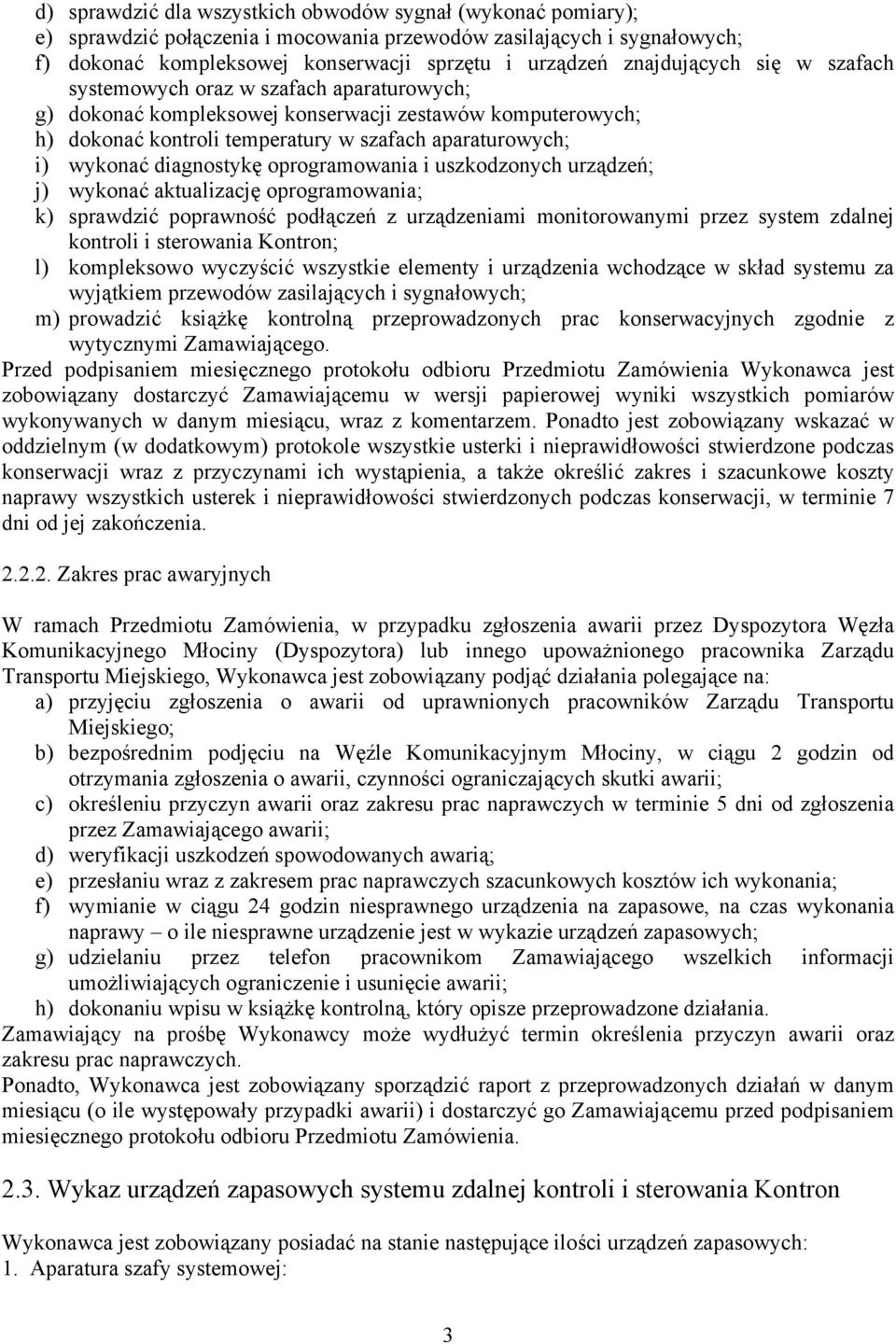

3 d) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary); e) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; f) dokonać kompleksowej konserwacji sprzętu i urządzeń znajdujących się w szafach systemowych oraz w szafach aparaturowych; g) dokonać kompleksowej konserwacji zestawów komputerowych; h) dokonać kontroli temperatury w szafach aparaturowych; i) wykonać diagnostykę oprogramowania i uszkodzonych urządzeń; j) wykonać aktualizację oprogramowania; k) sprawdzić poprawność podłączeń z urządzeniami monitorowanymi przez system zdalnej kontroli i sterowania Kontron; l) kompleksowo wyczyścić wszystkie elementy i urządzenia wchodzące w skład systemu za wyjątkiem przewodów zasilających i sygnałowych; m) prowadzić książkę kontrolną przeprowadzonych prac konserwacyjnych zgodnie z wytycznymi Zamawiającego. Przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykonawca jest zobowiązany dostarczyć Zamawiającemu w wersji papierowej wyniki wszystkich pomiarów wykonywanych w danym miesiącu, wraz z komentarzem. Ponadto jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas konserwacji, w terminie 7 dni od jej zakończenia Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez Dyspozytora Węzła Komunikacyjnego Młociny (Dyspozytora) lub innego upoważnionego pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na Węźle Komunikacyjnym Młociny, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii; c) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie 5 dni od zgłoszenia przez Zamawiającego awarii; d) weryfikacji uszkodzeń spowodowanych awarią; e) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania; f) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; g) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; h) dokonaniu wpisu w książkę kontrolną, który opisze przeprowadzone działania. Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Ponadto, Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych systemu zdalnej kontroli i sterowania Kontron Wykonawca jest zobowiązany posiadać na stanie następujące ilości urządzeń zapasowych: 1. Aparatura szafy systemowej: 3

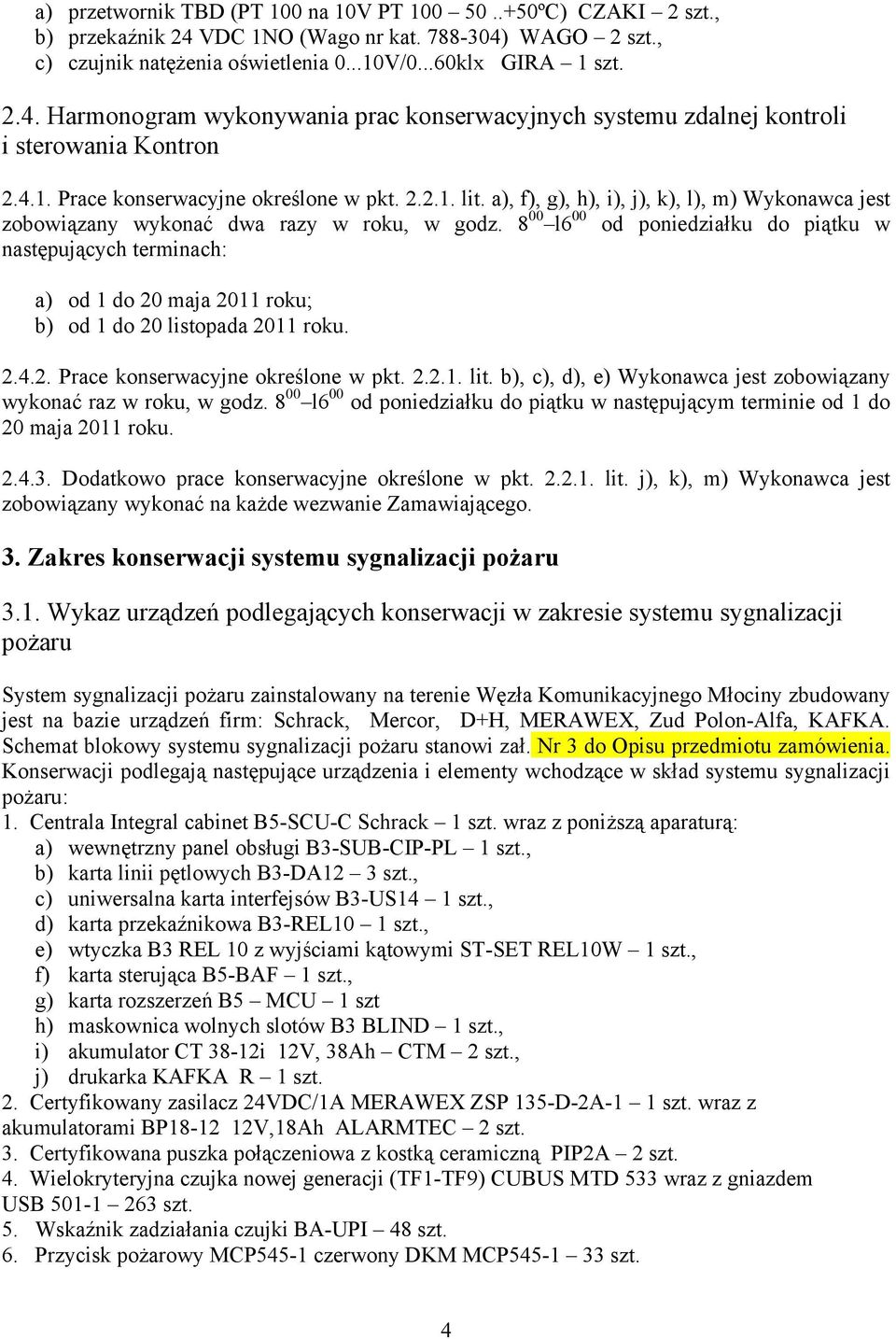

4 a) przetwornik TBD (PT 100 na 10V PT ºC) CZAKI 2 szt., b) przekaźnik 24 VDC 1NO (Wago nr kat ) WAGO 2 szt., c) czujnik natężenia oświetlenia V/0...60klx GIRA 1 szt Harmonogram wykonywania prac konserwacyjnych systemu zdalnej kontroli i sterowania Kontron Prace konserwacyjne określone w pkt lit. a), f), g), h), i), j), k), l), m) Wykonawca jest zobowiązany wykonać dwa razy w roku, w godz l6 00 od poniedziałku do piątku w następujących terminach: a) od 1 do 20 maja 2011 roku; b) od 1 do 20 listopada 2011 roku Prace konserwacyjne określone w pkt lit. b), c), d), e) Wykonawca jest zobowiązany wykonać raz w roku, w godz l6 00 od poniedziałku do piątku w następującym terminie od 1 do 20 maja 2011 roku Dodatkowo prace konserwacyjne określone w pkt lit. j), k), m) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 3. Zakres konserwacji systemu sygnalizacji pożaru 3.1. Wykaz urządzeń podlegających konserwacji w zakresie systemu sygnalizacji pożaru System sygnalizacji pożaru zainstalowany na terenie Węzła Komunikacyjnego Młociny zbudowany jest na bazie urządzeń firm: Schrack, Mercor, D+H, MERAWEX, Zud Polon-Alfa, KAFKA. Schemat blokowy systemu sygnalizacji pożaru stanowi zał. Nr 3 do Opisu przedmiotu zamówienia. Konserwacji podlegają następujące urządzenia i elementy wchodzące w skład systemu sygnalizacji pożaru: 1. Centrala Integral cabinet B5-SCU-C Schrack 1 szt. wraz z poniższą aparaturą: a) wewnętrzny panel obsługi B3-SUB-CIP-PL 1 szt., b) karta linii pętlowych B3-DA12 3 szt., c) uniwersalna karta interfejsów B3-US14 1 szt., d) karta przekaźnikowa B3-REL10 1 szt., e) wtyczka B3 REL 10 z wyjściami kątowymi ST-SET REL10W 1 szt., f) karta sterująca B5-BAF 1 szt., g) karta rozszerzeń B5 MCU 1 szt h) maskownica wolnych slotów B3 BLIND 1 szt., i) akumulator CT 38-12i 12V, 38Ah CTM 2 szt., j) drukarka KAFKA R 1 szt. 2. Certyfikowany zasilacz 24VDC/1A MERAWEX ZSP 135-D-2A-1 1 szt. wraz z akumulatorami BP V,18Ah ALARMTEC 2 szt. 3. Certyfikowana puszka połączeniowa z kostką ceramiczną PIP2A 2 szt. 4. Wielokryteryjna czujka nowej generacji (TF1-TF9) CUBUS MTD 533 wraz z gniazdem USB szt. 5. Wskaźnik zadziałania czujki BA-UPI 48 szt. 6. Przycisk pożarowy MCP545-1 czerwony DKM MCP szt. 4

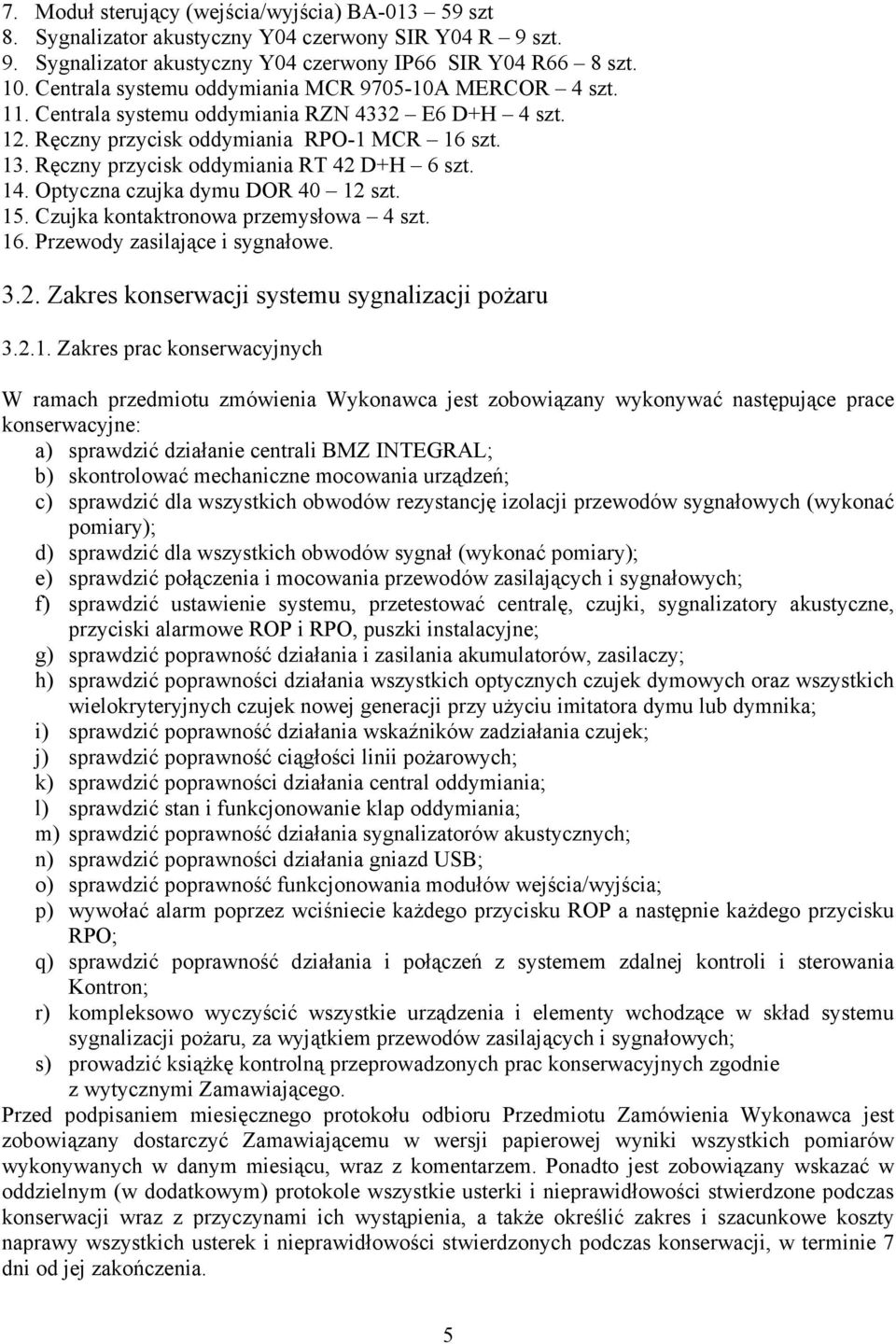

5 7. Moduł sterujący (wejścia/wyjścia) BA szt 8. Sygnalizator akustyczny Y04 czerwony SIR Y04 R 9 szt. 9. Sygnalizator akustyczny Y04 czerwony IP66 SIR Y04 R66 8 szt. 10. Centrala systemu oddymiania MCR A MERCOR 4 szt. 11. Centrala systemu oddymiania RZN 4332 E6 D+H 4 szt. 12. Ręczny przycisk oddymiania RPO-1 MCR 16 szt. 13. Ręczny przycisk oddymiania RT 42 D+H 6 szt. 14. Optyczna czujka dymu DOR szt. 15. Czujka kontaktronowa przemysłowa 4 szt. 16. Przewody zasilające i sygnałowe Zakres konserwacji systemu sygnalizacji pożaru Zakres prac konserwacyjnych W ramach przedmiotu zmówienia Wykonawca jest zobowiązany wykonywać następujące prace konserwacyjne: a) sprawdzić działanie centrali BMZ INTEGRAL; b) skontrolować mechaniczne mocowania urządzeń; c) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); d) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary); e) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; f) sprawdzić ustawienie systemu, przetestować centralę, czujki, sygnalizatory akustyczne, przyciski alarmowe ROP i RPO, puszki instalacyjne; g) sprawdzić poprawność działania i zasilania akumulatorów, zasilaczy; h) sprawdzić poprawności działania wszystkich optycznych czujek dymowych oraz wszystkich wielokryteryjnych czujek nowej generacji przy użyciu imitatora dymu lub dymnika; i) sprawdzić poprawność działania wskaźników zadziałania czujek; j) sprawdzić poprawność ciągłości linii pożarowych; k) sprawdzić poprawności działania central oddymiania; l) sprawdzić stan i funkcjonowanie klap oddymiania; m) sprawdzić poprawność działania sygnalizatorów akustycznych; n) sprawdzić poprawności działania gniazd USB; o) sprawdzić poprawność funkcjonowania modułów wejścia/wyjścia; p) wywołać alarm poprzez wciśniecie każdego przycisku ROP a następnie każdego przycisku RPO; q) sprawdzić poprawność działania i połączeń z systemem zdalnej kontroli i sterowania Kontron; r) kompleksowo wyczyścić wszystkie urządzenia i elementy wchodzące w skład systemu sygnalizacji pożaru, za wyjątkiem przewodów zasilających i sygnałowych; s) prowadzić książkę kontrolną przeprowadzonych prac konserwacyjnych zgodnie z wytycznymi Zamawiającego. Przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykonawca jest zobowiązany dostarczyć Zamawiającemu w wersji papierowej wyniki wszystkich pomiarów wykonywanych w danym miesiącu, wraz z komentarzem. Ponadto jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas konserwacji, w terminie 7 dni od jej zakończenia. 5

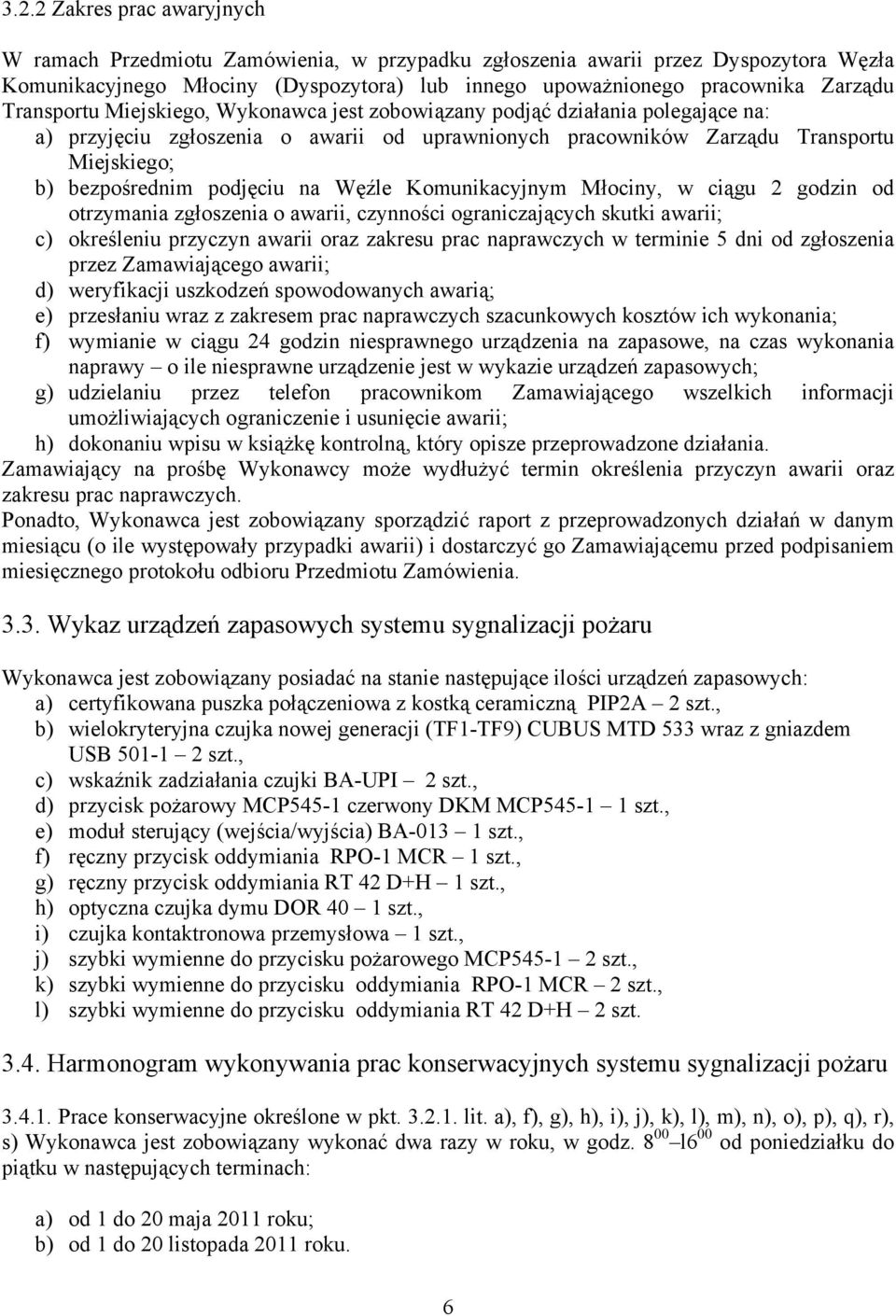

6 3.2.2 Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez Dyspozytora Węzła Komunikacyjnego Młociny (Dyspozytora) lub innego upoważnionego pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na Węźle Komunikacyjnym Młociny, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii; c) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie 5 dni od zgłoszenia przez Zamawiającego awarii; d) weryfikacji uszkodzeń spowodowanych awarią; e) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania; f) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; g) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; h) dokonaniu wpisu w książkę kontrolną, który opisze przeprowadzone działania. Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Ponadto, Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych systemu sygnalizacji pożaru Wykonawca jest zobowiązany posiadać na stanie następujące ilości urządzeń zapasowych: a) certyfikowana puszka połączeniowa z kostką ceramiczną PIP2A 2 szt., b) wielokryteryjna czujka nowej generacji (TF1-TF9) CUBUS MTD 533 wraz z gniazdem USB szt., c) wskaźnik zadziałania czujki BA-UPI 2 szt., d) przycisk pożarowy MCP545-1 czerwony DKM MCP szt., e) moduł sterujący (wejścia/wyjścia) BA szt., f) ręczny przycisk oddymiania RPO-1 MCR 1 szt., g) ręczny przycisk oddymiania RT 42 D+H 1 szt., h) optyczna czujka dymu DOR 40 1 szt., i) czujka kontaktronowa przemysłowa 1 szt., j) szybki wymienne do przycisku pożarowego MCP szt., k) szybki wymienne do przycisku oddymiania RPO-1 MCR 2 szt., l) szybki wymienne do przycisku oddymiania RT 42 D+H 2 szt Harmonogram wykonywania prac konserwacyjnych systemu sygnalizacji pożaru Prace konserwacyjne określone w pkt lit. a), f), g), h), i), j), k), l), m), n), o), p), q), r), s) Wykonawca jest zobowiązany wykonać dwa razy w roku, w godz l6 00 od poniedziałku do piątku w następujących terminach: a) od 1 do 20 maja 2011 roku; b) od 1 do 20 listopada 2011 roku. 6

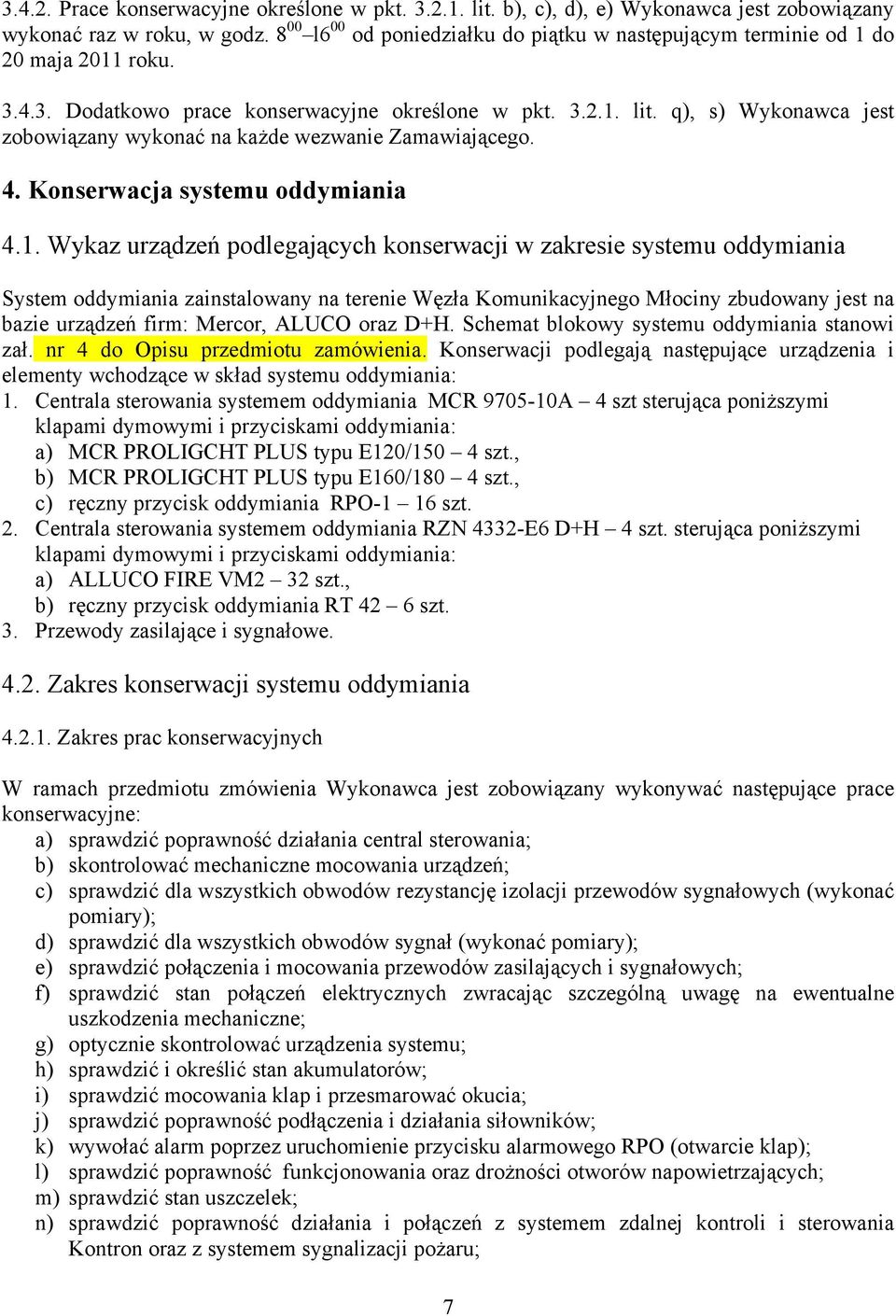

7 Prace konserwacyjne określone w pkt lit. b), c), d), e) Wykonawca jest zobowiązany wykonać raz w roku, w godz l6 00 od poniedziałku do piątku w następującym terminie od 1 do 20 maja 2011 roku Dodatkowo prace konserwacyjne określone w pkt lit. q), s) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 4. Konserwacja systemu oddymiania 4.1. Wykaz urządzeń podlegających konserwacji w zakresie systemu oddymiania System oddymiania zainstalowany na terenie Węzła Komunikacyjnego Młociny zbudowany jest na bazie urządzeń firm: Mercor, ALUCO oraz D+H. Schemat blokowy systemu oddymiania stanowi zał. nr 4 do Opisu przedmiotu zamówienia. Konserwacji podlegają następujące urządzenia i elementy wchodzące w skład systemu oddymiania: 1. Centrala sterowania systemem oddymiania MCR A 4 szt sterująca poniższymi klapami dymowymi i przyciskami oddymiania: a) MCR PROLIGCHT PLUS typu E120/150 4 szt., b) MCR PROLIGCHT PLUS typu E160/180 4 szt., c) ręczny przycisk oddymiania RPO-1 16 szt. 2. Centrala sterowania systemem oddymiania RZN 4332-E6 D+H 4 szt. sterująca poniższymi klapami dymowymi i przyciskami oddymiania: a) ALLUCO FIRE VM2 32 szt., b) ręczny przycisk oddymiania RT 42 6 szt. 3. Przewody zasilające i sygnałowe Zakres konserwacji systemu oddymiania Zakres prac konserwacyjnych W ramach przedmiotu zmówienia Wykonawca jest zobowiązany wykonywać następujące prace konserwacyjne: a) sprawdzić poprawność działania central sterowania; b) skontrolować mechaniczne mocowania urządzeń; c) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); d) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary); e) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; f) sprawdzić stan połączeń elektrycznych zwracając szczególną uwagę na ewentualne uszkodzenia mechaniczne; g) optycznie skontrolować urządzenia systemu; h) sprawdzić i określić stan akumulatorów; i) sprawdzić mocowania klap i przesmarować okucia; j) sprawdzić poprawność podłączenia i działania siłowników; k) wywołać alarm poprzez uruchomienie przycisku alarmowego RPO (otwarcie klap); l) sprawdzić poprawność funkcjonowania oraz drożności otworów napowietrzających; m) sprawdzić stan uszczelek; n) sprawdzić poprawność działania i połączeń z systemem zdalnej kontroli i sterowania Kontron oraz z systemem sygnalizacji pożaru; 7

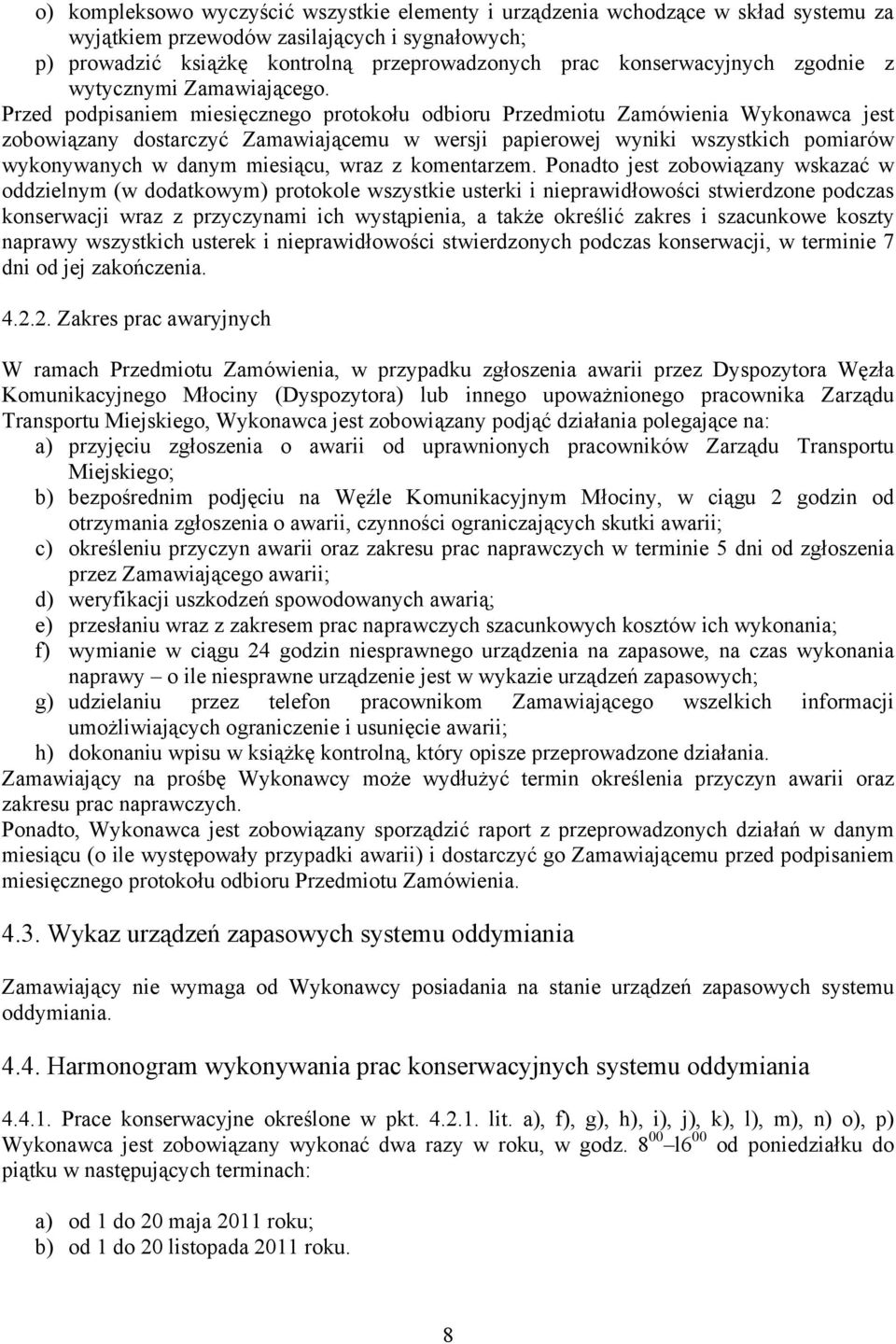

8 o) kompleksowo wyczyścić wszystkie elementy i urządzenia wchodzące w skład systemu za wyjątkiem przewodów zasilających i sygnałowych; p) prowadzić książkę kontrolną przeprowadzonych prac konserwacyjnych zgodnie z wytycznymi Zamawiającego. Przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykonawca jest zobowiązany dostarczyć Zamawiającemu w wersji papierowej wyniki wszystkich pomiarów wykonywanych w danym miesiącu, wraz z komentarzem. Ponadto jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas konserwacji, w terminie 7 dni od jej zakończenia Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez Dyspozytora Węzła Komunikacyjnego Młociny (Dyspozytora) lub innego upoważnionego pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na Węźle Komunikacyjnym Młociny, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii; c) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie 5 dni od zgłoszenia przez Zamawiającego awarii; d) weryfikacji uszkodzeń spowodowanych awarią; e) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania; f) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; g) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; h) dokonaniu wpisu w książkę kontrolną, który opisze przeprowadzone działania. Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Ponadto, Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych systemu oddymiania Zamawiający nie wymaga od Wykonawcy posiadania na stanie urządzeń zapasowych systemu oddymiania Harmonogram wykonywania prac konserwacyjnych systemu oddymiania Prace konserwacyjne określone w pkt lit. a), f), g), h), i), j), k), l), m), n) o), p) Wykonawca jest zobowiązany wykonać dwa razy w roku, w godz l6 00 od poniedziałku do piątku w następujących terminach: a) od 1 do 20 maja 2011 roku; b) od 1 do 20 listopada 2011 roku. 8

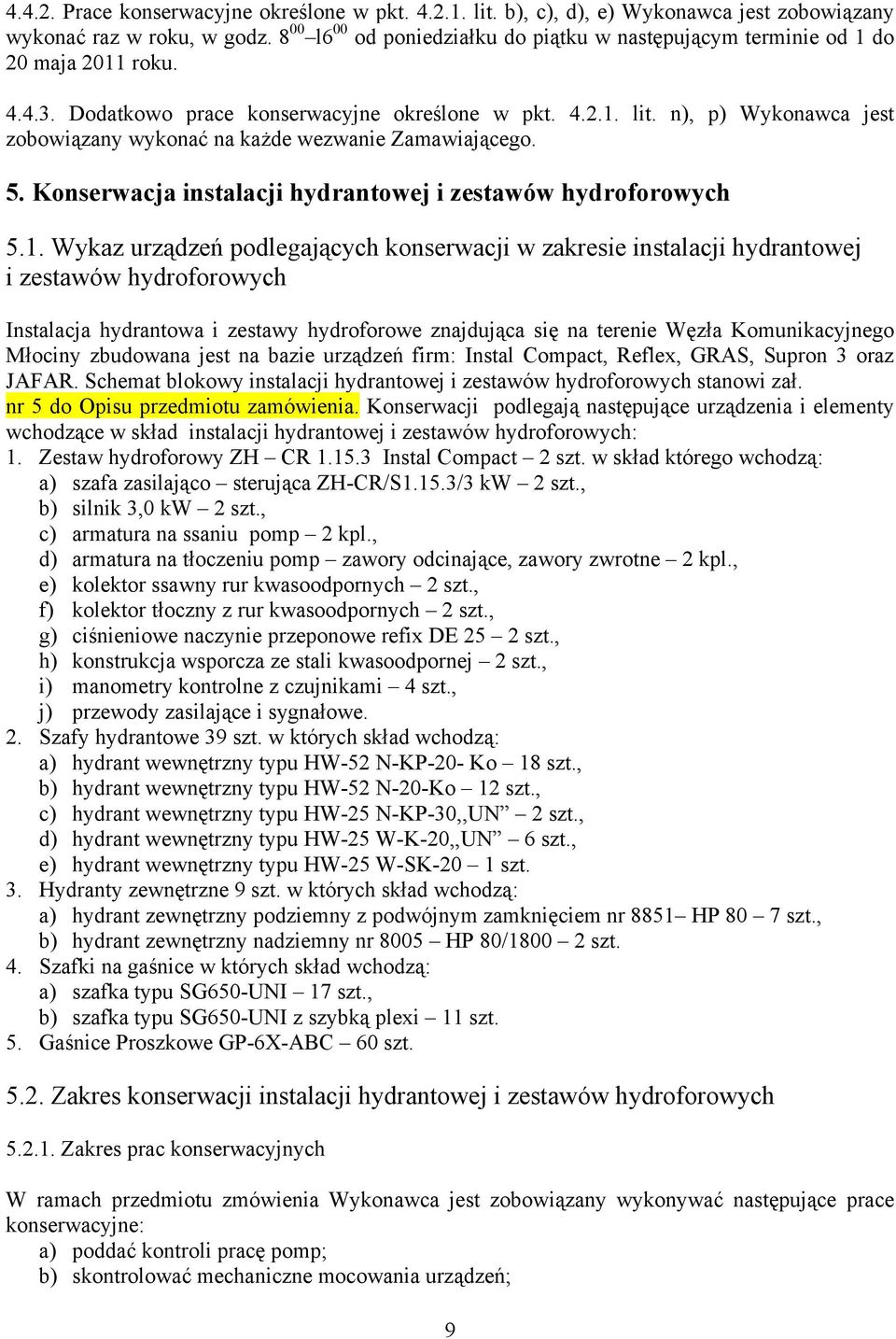

9 Prace konserwacyjne określone w pkt lit. b), c), d), e) Wykonawca jest zobowiązany wykonać raz w roku, w godz l6 00 od poniedziałku do piątku w następującym terminie od 1 do 20 maja 2011 roku Dodatkowo prace konserwacyjne określone w pkt lit. n), p) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 5. Konserwacja instalacji hydrantowej i zestawów hydroforowych 5.1. Wykaz urządzeń podlegających konserwacji w zakresie instalacji hydrantowej i zestawów hydroforowych Instalacja hydrantowa i zestawy hydroforowe znajdująca się na terenie Węzła Komunikacyjnego Młociny zbudowana jest na bazie urządzeń firm: Instal Compact, Reflex, GRAS, Supron 3 oraz JAFAR. Schemat blokowy instalacji hydrantowej i zestawów hydroforowych stanowi zał. nr 5 do Opisu przedmiotu zamówienia. Konserwacji podlegają następujące urządzenia i elementy wchodzące w skład instalacji hydrantowej i zestawów hydroforowych: 1. Zestaw hydroforowy ZH CR Instal Compact 2 szt. w skład którego wchodzą: a) szafa zasilająco sterująca ZH-CR/S1.15.3/3 kw 2 szt., b) silnik 3,0 kw 2 szt., c) armatura na ssaniu pomp 2 kpl., d) armatura na tłoczeniu pomp zawory odcinające, zawory zwrotne 2 kpl., e) kolektor ssawny rur kwasoodpornych 2 szt., f) kolektor tłoczny z rur kwasoodpornych 2 szt., g) ciśnieniowe naczynie przeponowe refix DE 25 2 szt., h) konstrukcja wsporcza ze stali kwasoodpornej 2 szt., i) manometry kontrolne z czujnikami 4 szt., j) przewody zasilające i sygnałowe. 2. Szafy hydrantowe 39 szt. w których skład wchodzą: a) hydrant wewnętrzny typu HW-52 N-KP-20- Ko 18 szt., b) hydrant wewnętrzny typu HW-52 N-20-Ko 12 szt., c) hydrant wewnętrzny typu HW-25 N-KP-30,,UN 2 szt., d) hydrant wewnętrzny typu HW-25 W-K-20,,UN 6 szt., e) hydrant wewnętrzny typu HW-25 W-SK-20 1 szt. 3. Hydranty zewnętrzne 9 szt. w których skład wchodzą: a) hydrant zewnętrzny podziemny z podwójnym zamknięciem nr 8851 HP 80 7 szt., b) hydrant zewnętrzny nadziemny nr 8005 HP 80/ szt. 4. Szafki na gaśnice w których skład wchodzą: a) szafka typu SG650-UNI 17 szt., b) szafka typu SG650-UNI z szybką plexi 11 szt. 5. Gaśnice Proszkowe GP-6X-ABC 60 szt Zakres konserwacji instalacji hydrantowej i zestawów hydroforowych Zakres prac konserwacyjnych W ramach przedmiotu zmówienia Wykonawca jest zobowiązany wykonywać następujące prace konserwacyjne: a) poddać kontroli pracę pomp; b) skontrolować mechaniczne mocowania urządzeń; 9

10 c) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); d) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary); e) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; f) przeprowadzić kontrolę połączeń sprzęgłowych; g) przeprowadzić kontrolę pracy silników; h) wykonać pomiary prądu pobieranego przez silniki; i) dokonać nastawy/regulacji sterowania; j) sprawdzić ciśnienie gazów w zbiornikach (wykonać pomiary); k) dokręcić zaciski elektryczne; l) przeprowadzić kontrolę zabezpieczeń zaniku fazy; m) przeprowadzić kontrolę aparatów elektrycznych rozdzielni; n) przeprowadzić kontrolę skuteczności czujników/nadajników; o) przeprowadzić kontrolę działania braku opóźnień; p) sprawdzić poprawność działania zabezpieczenia przed suchobiegiem; q) sprawdzić armaturę zestawu hydroforowego; r) dokonać kompleksowego przeglądu szaf hydrantowych, hydrantów wewnętrznych i zewnętrznych (wykonać pomiary ciśnienia statycznego i dynamicznego dla każdego hydrantu); s) dokonać kompleksowego przeglądu szafek na gaśnice i gaśnic; t) sprawdzić poprawność działania i połączeń z systemem sygnalizacji pożaru; u) kompleksowo wyczyścić wszystkie elementy i urządzenia wchodzące w skład instalacji hydrantowej i zestawów hydroforowych za wyjątkiem przewodów zasilających i sygnałowych; v) prowadzić książkę kontrolną przeprowadzonych prac konserwacyjnych zgodnie z wytycznymi Zamawiającego. Przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykonawca jest zobowiązany dostarczyć Zamawiającemu w wersji papierowej wyniki wszystkich pomiarów wykonywanych w danym miesiącu, wraz z komentarzem. Ponadto jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas konserwacji, w terminie 7 dni od jej zakończenia Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez Dyspozytora Węzła Komunikacyjnego Młociny (Dyspozytora) lub innego upoważnionego pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na Węźle Komunikacyjnym Młociny, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii; c) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie 5 dni od zgłoszenia przez Zamawiającego awarii; d) weryfikacji uszkodzeń spowodowanych awarią; e) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania; f) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; g) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji 10

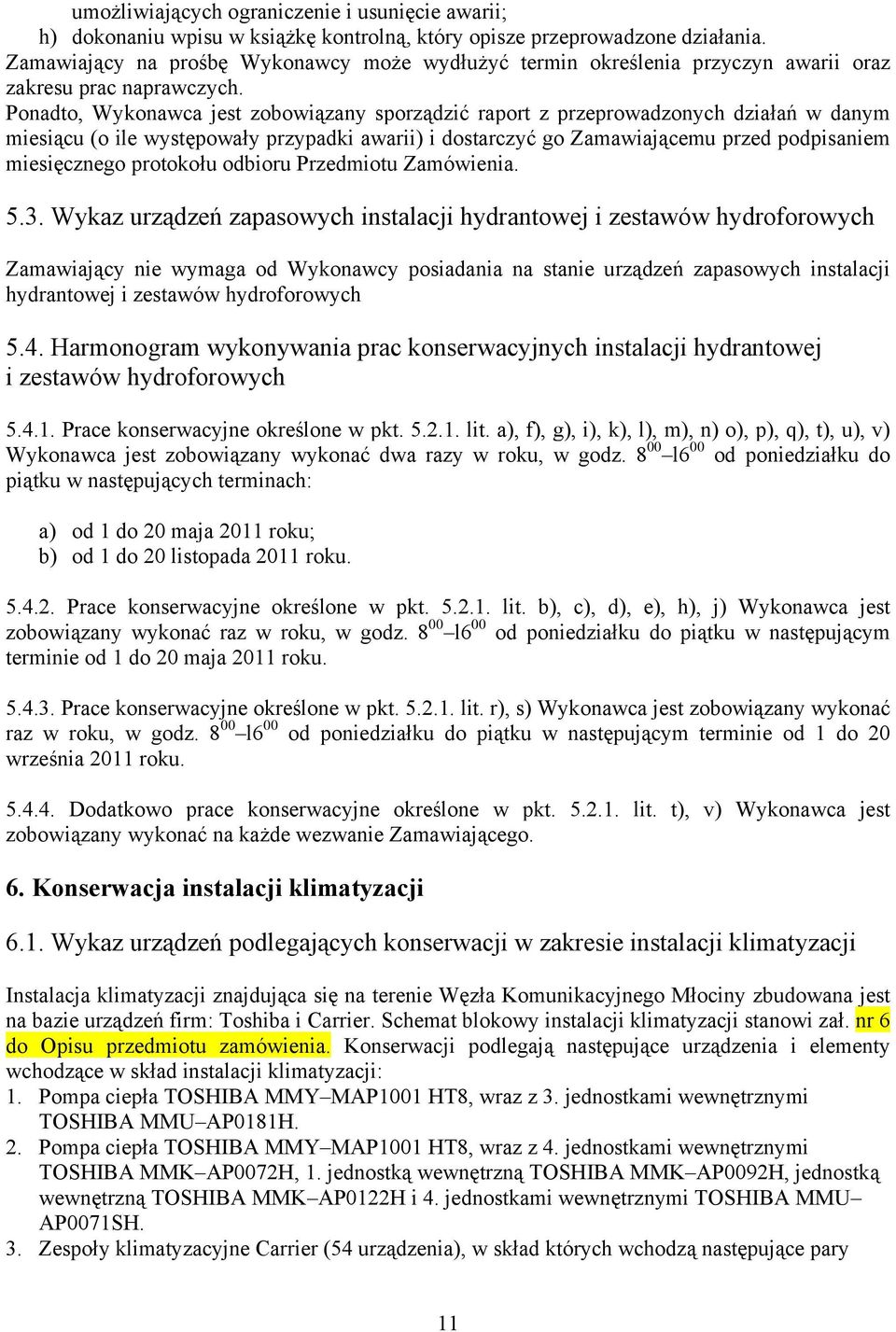

11 umożliwiających ograniczenie i usunięcie awarii; h) dokonaniu wpisu w książkę kontrolną, który opisze przeprowadzone działania. Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Ponadto, Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych instalacji hydrantowej i zestawów hydroforowych Zamawiający nie wymaga od Wykonawcy posiadania na stanie urządzeń zapasowych instalacji hydrantowej i zestawów hydroforowych 5.4. Harmonogram wykonywania prac konserwacyjnych instalacji hydrantowej i zestawów hydroforowych Prace konserwacyjne określone w pkt lit. a), f), g), i), k), l), m), n) o), p), q), t), u), v) Wykonawca jest zobowiązany wykonać dwa razy w roku, w godz l6 00 od poniedziałku do piątku w następujących terminach: a) od 1 do 20 maja 2011 roku; b) od 1 do 20 listopada 2011 roku Prace konserwacyjne określone w pkt lit. b), c), d), e), h), j) Wykonawca jest zobowiązany wykonać raz w roku, w godz l6 00 od poniedziałku do piątku w następującym terminie od 1 do 20 maja 2011 roku Prace konserwacyjne określone w pkt lit. r), s) Wykonawca jest zobowiązany wykonać raz w roku, w godz l6 00 od poniedziałku do piątku w następującym terminie od 1 do 20 września 2011 roku Dodatkowo prace konserwacyjne określone w pkt lit. t), v) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 6. Konserwacja instalacji klimatyzacji 6.1. Wykaz urządzeń podlegających konserwacji w zakresie instalacji klimatyzacji Instalacja klimatyzacji znajdująca się na terenie Węzła Komunikacyjnego Młociny zbudowana jest na bazie urządzeń firm: Toshiba i Carrier. Schemat blokowy instalacji klimatyzacji stanowi zał. nr 6 do Opisu przedmiotu zamówienia. Konserwacji podlegają następujące urządzenia i elementy wchodzące w skład instalacji klimatyzacji: 1. Pompa ciepła TOSHIBA MMY MAP1001 HT8, wraz z 3. jednostkami wewnętrznymi TOSHIBA MMU AP0181H. 2. Pompa ciepła TOSHIBA MMY MAP1001 HT8, wraz z 4. jednostkami wewnętrznymi TOSHIBA MMK AP0072H, 1. jednostką wewnętrzną TOSHIBA MMK AP0092H, jednostką wewnętrzną TOSHIBA MMK AP0122H i 4. jednostkami wewnętrznymi TOSHIBA MMU AP0071SH. 3. Zespoły klimatyzacyjne Carrier (54 urządzenia), w skład których wchodzą następujące pary 11

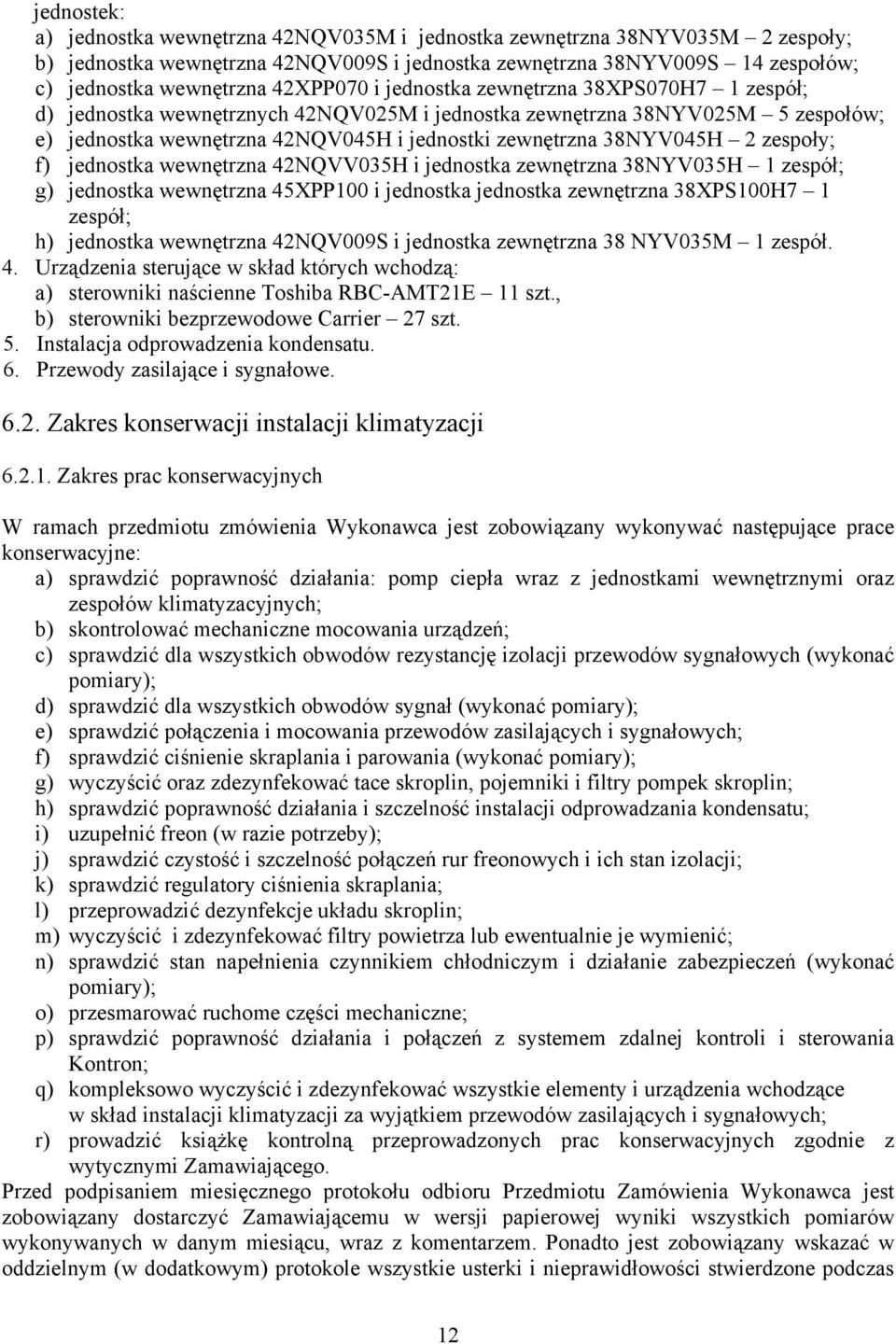

12 jednostek: a) jednostka wewnętrzna 42NQV035M i jednostka zewnętrzna 38NYV035M 2 zespoły; b) jednostka wewnętrzna 42NQV009S i jednostka zewnętrzna 38NYV009S 14 zespołów; c) jednostka wewnętrzna 42XPP070 i jednostka zewnętrzna 38XPS070H7 1 zespół; d) jednostka wewnętrznych 42NQV025M i jednostka zewnętrzna 38NYV025M 5 zespołów; e) jednostka wewnętrzna 42NQV045H i jednostki zewnętrzna 38NYV045H 2 zespoły; f) jednostka wewnętrzna 42NQVV035H i jednostka zewnętrzna 38NYV035H 1 zespół; g) jednostka wewnętrzna 45XPP100 i jednostka jednostka zewnętrzna 38XPS100H7 1 zespół; h) jednostka wewnętrzna 42NQV009S i jednostka zewnętrzna 38 NYV035M 1 zespół. 4. Urządzenia sterujące w skład których wchodzą: a) sterowniki naścienne Toshiba RBC-AMT21E 11 szt., b) sterowniki bezprzewodowe Carrier 27 szt. 5. Instalacja odprowadzenia kondensatu. 6. Przewody zasilające i sygnałowe Zakres konserwacji instalacji klimatyzacji Zakres prac konserwacyjnych W ramach przedmiotu zmówienia Wykonawca jest zobowiązany wykonywać następujące prace konserwacyjne: a) sprawdzić poprawność działania: pomp ciepła wraz z jednostkami wewnętrznymi oraz zespołów klimatyzacyjnych; b) skontrolować mechaniczne mocowania urządzeń; c) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); d) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary); e) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; f) sprawdzić ciśnienie skraplania i parowania (wykonać pomiary); g) wyczyścić oraz zdezynfekować tace skroplin, pojemniki i filtry pompek skroplin; h) sprawdzić poprawność działania i szczelność instalacji odprowadzania kondensatu; i) uzupełnić freon (w razie potrzeby); j) sprawdzić czystość i szczelność połączeń rur freonowych i ich stan izolacji; k) sprawdzić regulatory ciśnienia skraplania; l) przeprowadzić dezynfekcje układu skroplin; m) wyczyścić i zdezynfekować filtry powietrza lub ewentualnie je wymienić; n) sprawdzić stan napełnienia czynnikiem chłodniczym i działanie zabezpieczeń (wykonać pomiary); o) przesmarować ruchome części mechaniczne; p) sprawdzić poprawność działania i połączeń z systemem zdalnej kontroli i sterowania Kontron; q) kompleksowo wyczyścić i zdezynfekować wszystkie elementy i urządzenia wchodzące w skład instalacji klimatyzacji za wyjątkiem przewodów zasilających i sygnałowych; r) prowadzić książkę kontrolną przeprowadzonych prac konserwacyjnych zgodnie z wytycznymi Zamawiającego. Przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykonawca jest zobowiązany dostarczyć Zamawiającemu w wersji papierowej wyniki wszystkich pomiarów wykonywanych w danym miesiącu, wraz z komentarzem. Ponadto jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas 12

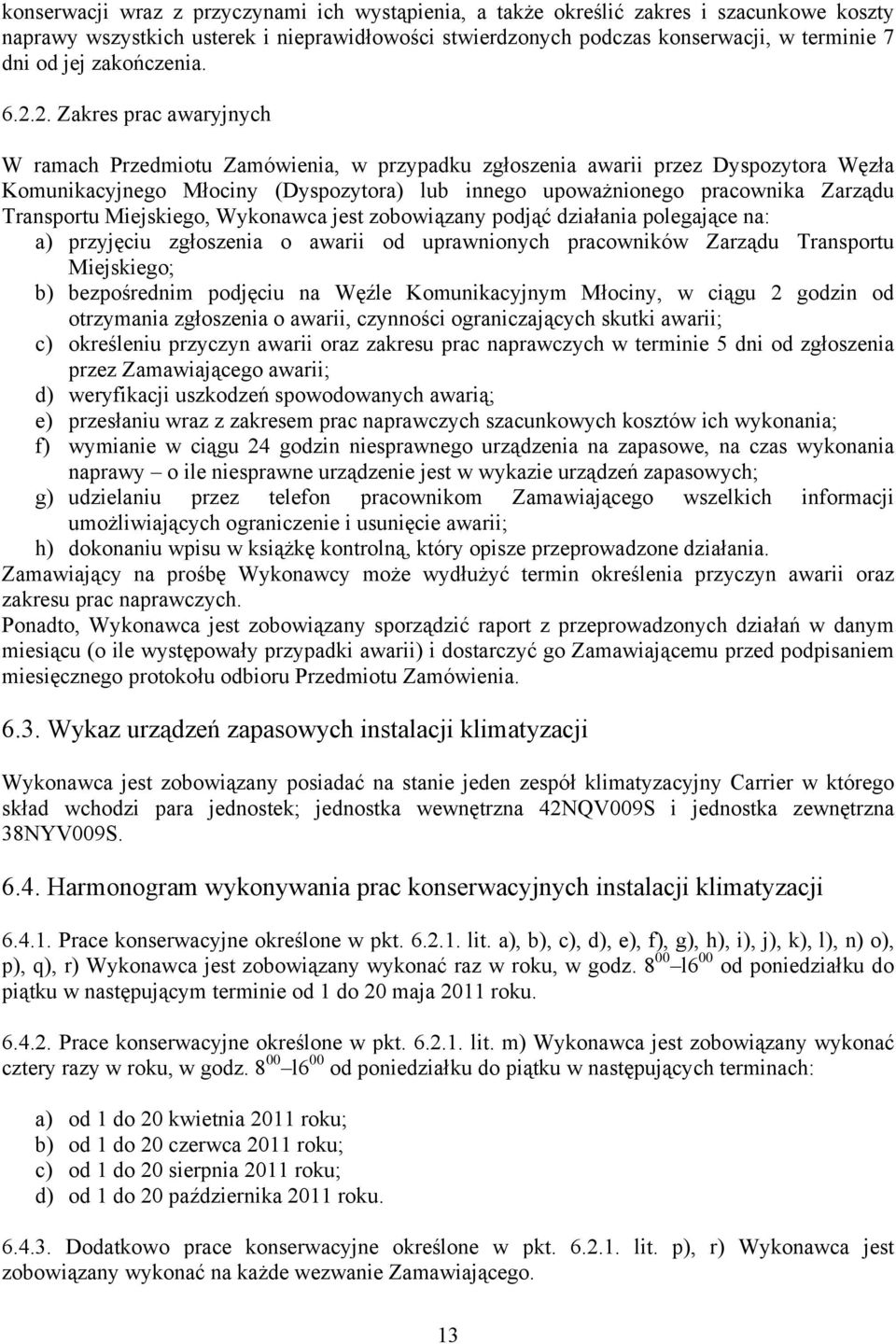

13 konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas konserwacji, w terminie 7 dni od jej zakończenia Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez Dyspozytora Węzła Komunikacyjnego Młociny (Dyspozytora) lub innego upoważnionego pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na Węźle Komunikacyjnym Młociny, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii; c) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie 5 dni od zgłoszenia przez Zamawiającego awarii; d) weryfikacji uszkodzeń spowodowanych awarią; e) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania; f) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; g) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; h) dokonaniu wpisu w książkę kontrolną, który opisze przeprowadzone działania. Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Ponadto, Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych instalacji klimatyzacji Wykonawca jest zobowiązany posiadać na stanie jeden zespół klimatyzacyjny Carrier w którego skład wchodzi para jednostek; jednostka wewnętrzna 42NQV009S i jednostka zewnętrzna 38NYV009S Harmonogram wykonywania prac konserwacyjnych instalacji klimatyzacji Prace konserwacyjne określone w pkt lit. a), b), c), d), e), f), g), h), i), j), k), l), n) o), p), q), r) Wykonawca jest zobowiązany wykonać raz w roku, w godz l6 00 od poniedziałku do piątku w następującym terminie od 1 do 20 maja 2011 roku Prace konserwacyjne określone w pkt lit. m) Wykonawca jest zobowiązany wykonać cztery razy w roku, w godz l6 00 od poniedziałku do piątku w następujących terminach: a) od 1 do 20 kwietnia 2011 roku; b) od 1 do 20 czerwca 2011 roku; c) od 1 do 20 sierpnia 2011 roku; d) od 1 do 20 października 2011 roku Dodatkowo prace konserwacyjne określone w pkt lit. p), r) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 13

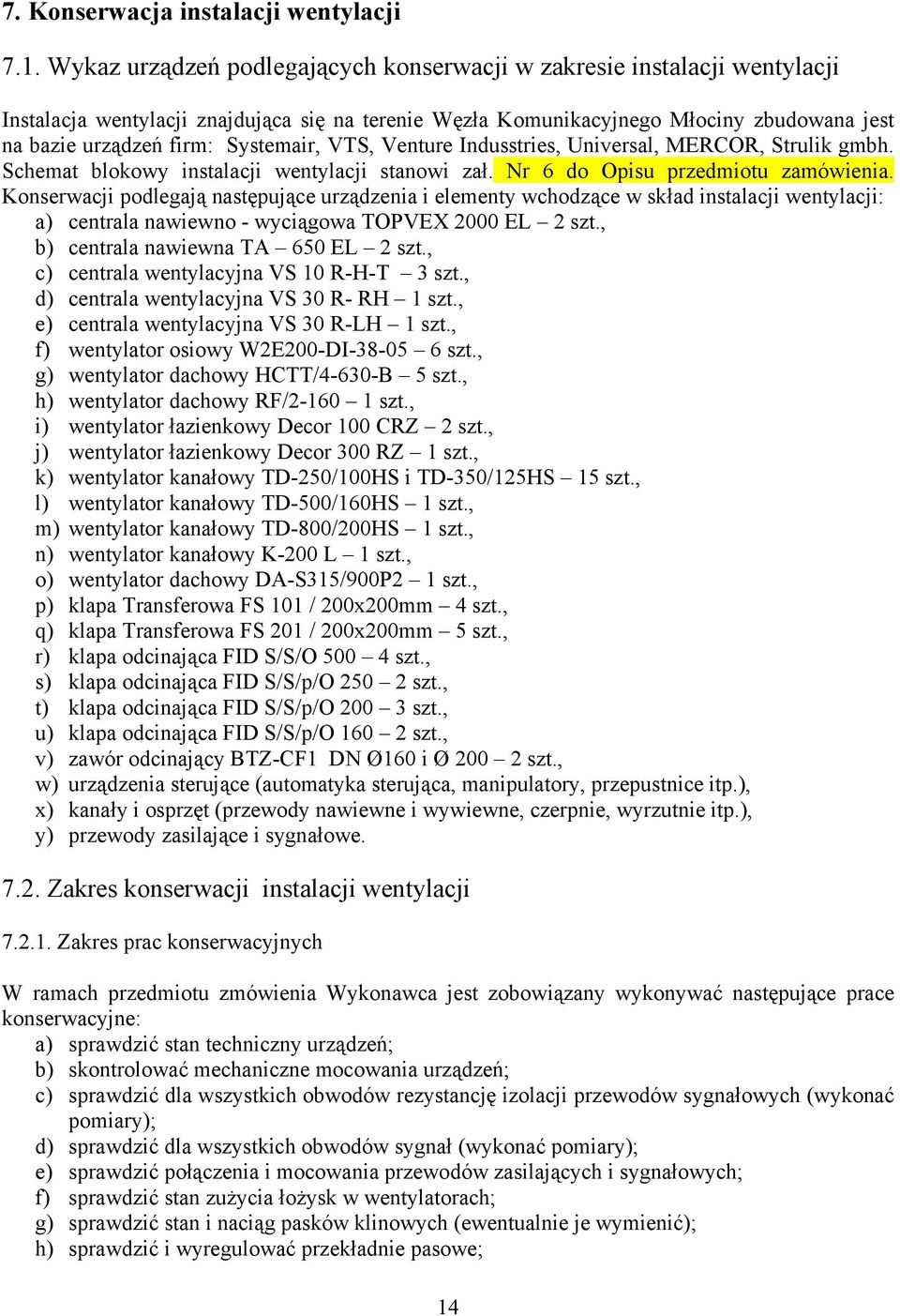

14 7. Konserwacja instalacji wentylacji 7.1. Wykaz urządzeń podlegających konserwacji w zakresie instalacji wentylacji Instalacja wentylacji znajdująca się na terenie Węzła Komunikacyjnego Młociny zbudowana jest na bazie urządzeń firm: Systemair, VTS, Venture Indusstries, Universal, MERCOR, Strulik gmbh. Schemat blokowy instalacji wentylacji stanowi zał. Nr 6 do Opisu przedmiotu zamówienia. Konserwacji podlegają następujące urządzenia i elementy wchodzące w skład instalacji wentylacji: a) centrala nawiewno - wyciągowa TOPVEX 2000 EL 2 szt., b) centrala nawiewna TA 650 EL 2 szt., c) centrala wentylacyjna VS 10 R-H-T 3 szt., d) centrala wentylacyjna VS 30 R- RH 1 szt., e) centrala wentylacyjna VS 30 R-LH 1 szt., f) wentylator osiowy W2E200-DI szt., g) wentylator dachowy HCTT/4-630-B 5 szt., h) wentylator dachowy RF/ szt., i) wentylator łazienkowy Decor 100 CRZ 2 szt., j) wentylator łazienkowy Decor 300 RZ 1 szt., k) wentylator kanałowy TD-250/100HS i TD-350/125HS 15 szt., l) wentylator kanałowy TD-500/160HS 1 szt., m) wentylator kanałowy TD-800/200HS 1 szt., n) wentylator kanałowy K-200 L 1 szt., o) wentylator dachowy DA-S315/900P2 1 szt., p) klapa Transferowa FS 101 / 200x200mm 4 szt., q) klapa Transferowa FS 201 / 200x200mm 5 szt., r) klapa odcinająca FID S/S/O szt., s) klapa odcinająca FID S/S/p/O szt., t) klapa odcinająca FID S/S/p/O szt., u) klapa odcinająca FID S/S/p/O szt., v) zawór odcinający BTZ-CF1 DN Ø160 i Ø szt., w) urządzenia sterujące (automatyka sterująca, manipulatory, przepustnice itp.), x) kanały i osprzęt (przewody nawiewne i wywiewne, czerpnie, wyrzutnie itp.), y) przewody zasilające i sygnałowe Zakres konserwacji instalacji wentylacji Zakres prac konserwacyjnych W ramach przedmiotu zmówienia Wykonawca jest zobowiązany wykonywać następujące prace konserwacyjne: a) sprawdzić stan techniczny urządzeń; b) skontrolować mechaniczne mocowania urządzeń; c) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); d) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary); e) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; f) sprawdzić stan zużycia łożysk w wentylatorach; g) sprawdzić stan i naciąg pasków klinowych (ewentualnie je wymienić); h) sprawdzić i wyregulować przekładnie pasowe; 14

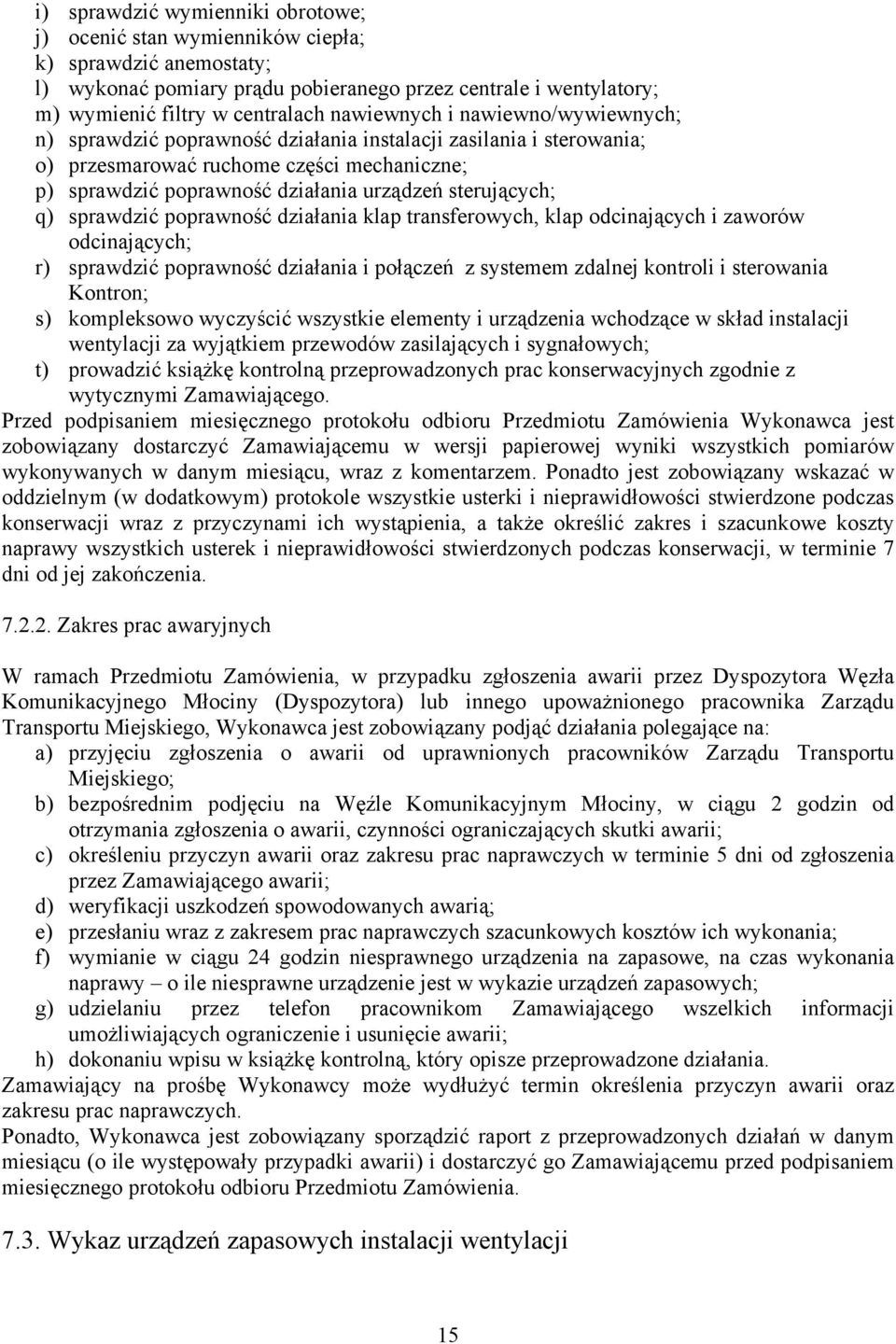

15 i) sprawdzić wymienniki obrotowe; j) ocenić stan wymienników ciepła; k) sprawdzić anemostaty; l) wykonać pomiary prądu pobieranego przez centrale i wentylatory; m) wymienić filtry w centralach nawiewnych i nawiewno/wywiewnych; n) sprawdzić poprawność działania instalacji zasilania i sterowania; o) przesmarować ruchome części mechaniczne; p) sprawdzić poprawność działania urządzeń sterujących; q) sprawdzić poprawność działania klap transferowych, klap odcinających i zaworów odcinających; r) sprawdzić poprawność działania i połączeń z systemem zdalnej kontroli i sterowania Kontron; s) kompleksowo wyczyścić wszystkie elementy i urządzenia wchodzące w skład instalacji wentylacji za wyjątkiem przewodów zasilających i sygnałowych; t) prowadzić książkę kontrolną przeprowadzonych prac konserwacyjnych zgodnie z wytycznymi Zamawiającego. Przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykonawca jest zobowiązany dostarczyć Zamawiającemu w wersji papierowej wyniki wszystkich pomiarów wykonywanych w danym miesiącu, wraz z komentarzem. Ponadto jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas konserwacji, w terminie 7 dni od jej zakończenia Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez Dyspozytora Węzła Komunikacyjnego Młociny (Dyspozytora) lub innego upoważnionego pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na Węźle Komunikacyjnym Młociny, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii; c) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie 5 dni od zgłoszenia przez Zamawiającego awarii; d) weryfikacji uszkodzeń spowodowanych awarią; e) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania; f) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; g) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; h) dokonaniu wpisu w książkę kontrolną, który opisze przeprowadzone działania. Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Ponadto, Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych instalacji wentylacji 15

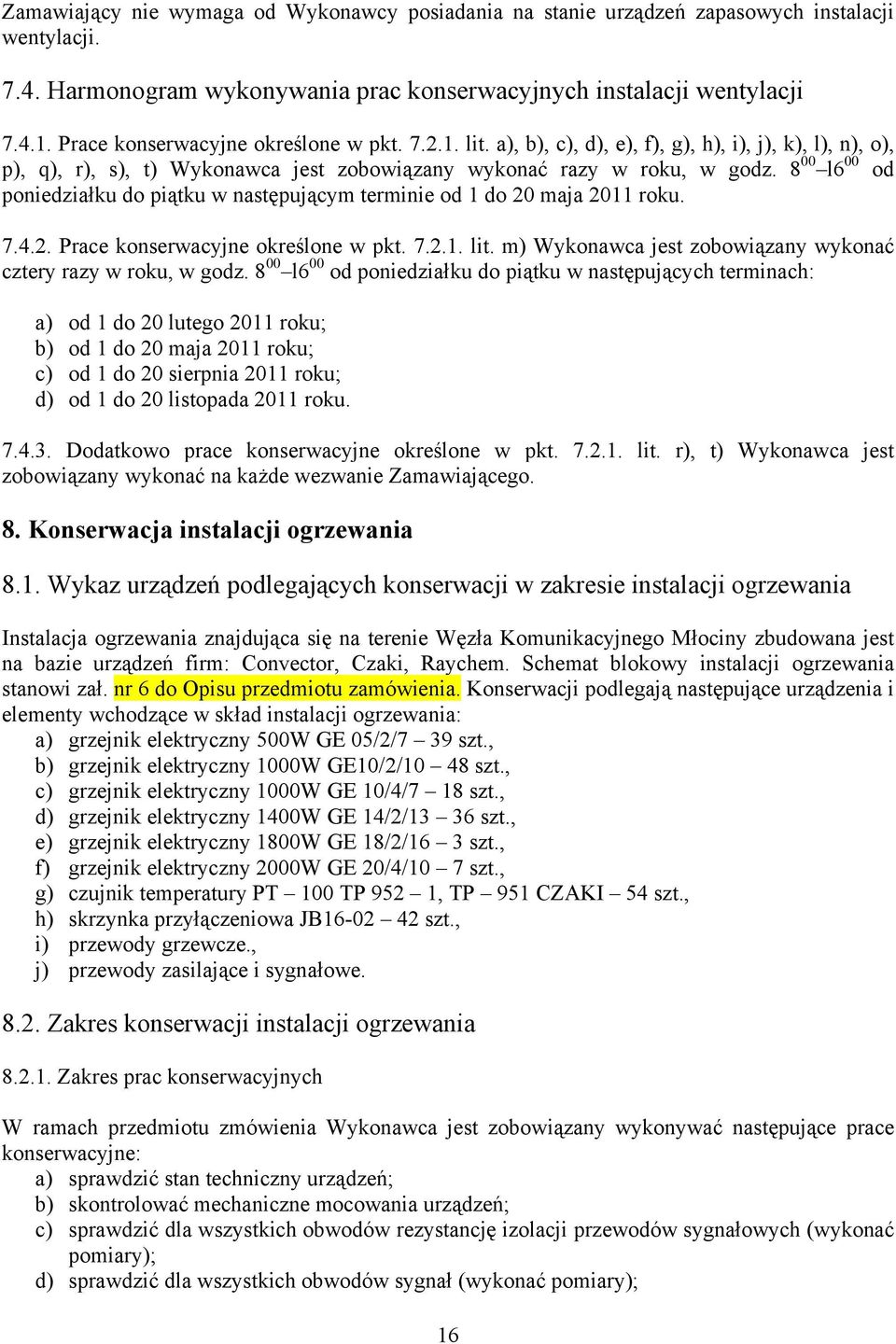

16 Zamawiający nie wymaga od Wykonawcy posiadania na stanie urządzeń zapasowych instalacji wentylacji Harmonogram wykonywania prac konserwacyjnych instalacji wentylacji Prace konserwacyjne określone w pkt lit. a), b), c), d), e), f), g), h), i), j), k), l), n), o), p), q), r), s), t) Wykonawca jest zobowiązany wykonać razy w roku, w godz l6 00 od poniedziałku do piątku w następującym terminie od 1 do 20 maja 2011 roku Prace konserwacyjne określone w pkt lit. m) Wykonawca jest zobowiązany wykonać cztery razy w roku, w godz l6 00 od poniedziałku do piątku w następujących terminach: a) od 1 do 20 lutego 2011 roku; b) od 1 do 20 maja 2011 roku; c) od 1 do 20 sierpnia 2011 roku; d) od 1 do 20 listopada 2011 roku Dodatkowo prace konserwacyjne określone w pkt lit. r), t) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 8. Konserwacja instalacji ogrzewania 8.1. Wykaz urządzeń podlegających konserwacji w zakresie instalacji ogrzewania Instalacja ogrzewania znajdująca się na terenie Węzła Komunikacyjnego Młociny zbudowana jest na bazie urządzeń firm: Convector, Czaki, Raychem. Schemat blokowy instalacji ogrzewania stanowi zał. nr 6 do Opisu przedmiotu zamówienia. Konserwacji podlegają następujące urządzenia i elementy wchodzące w skład instalacji ogrzewania: a) grzejnik elektryczny 500W GE 05/2/7 39 szt., b) grzejnik elektryczny 1000W GE10/2/10 48 szt., c) grzejnik elektryczny 1000W GE 10/4/7 18 szt., d) grzejnik elektryczny 1400W GE 14/2/13 36 szt., e) grzejnik elektryczny 1800W GE 18/2/16 3 szt., f) grzejnik elektryczny 2000W GE 20/4/10 7 szt., g) czujnik temperatury PT 100 TP 952 1, TP 951 CZAKI 54 szt., h) skrzynka przyłączeniowa JB szt., i) przewody grzewcze., j) przewody zasilające i sygnałowe Zakres konserwacji instalacji ogrzewania Zakres prac konserwacyjnych W ramach przedmiotu zmówienia Wykonawca jest zobowiązany wykonywać następujące prace konserwacyjne: a) sprawdzić stan techniczny urządzeń; b) skontrolować mechaniczne mocowania urządzeń; c) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); d) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary); 16

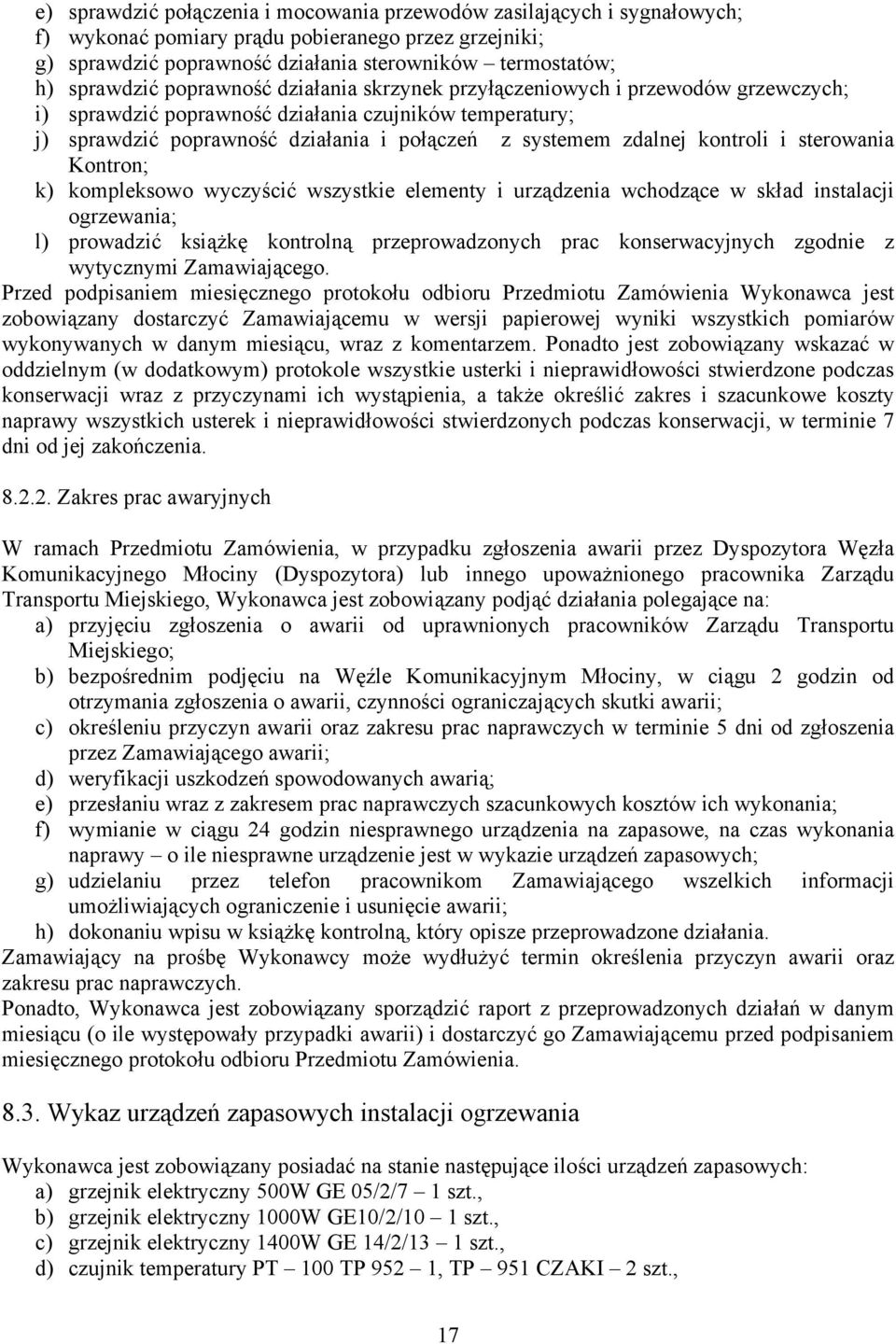

17 e) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; f) wykonać pomiary prądu pobieranego przez grzejniki; g) sprawdzić poprawność działania sterowników termostatów; h) sprawdzić poprawność działania skrzynek przyłączeniowych i przewodów grzewczych; i) sprawdzić poprawność działania czujników temperatury; j) sprawdzić poprawność działania i połączeń z systemem zdalnej kontroli i sterowania Kontron; k) kompleksowo wyczyścić wszystkie elementy i urządzenia wchodzące w skład instalacji ogrzewania; l) prowadzić książkę kontrolną przeprowadzonych prac konserwacyjnych zgodnie z wytycznymi Zamawiającego. Przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykonawca jest zobowiązany dostarczyć Zamawiającemu w wersji papierowej wyniki wszystkich pomiarów wykonywanych w danym miesiącu, wraz z komentarzem. Ponadto jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas konserwacji, w terminie 7 dni od jej zakończenia Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez Dyspozytora Węzła Komunikacyjnego Młociny (Dyspozytora) lub innego upoważnionego pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na Węźle Komunikacyjnym Młociny, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii; c) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie 5 dni od zgłoszenia przez Zamawiającego awarii; d) weryfikacji uszkodzeń spowodowanych awarią; e) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania; f) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; g) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; h) dokonaniu wpisu w książkę kontrolną, który opisze przeprowadzone działania. Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Ponadto, Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych instalacji ogrzewania Wykonawca jest zobowiązany posiadać na stanie następujące ilości urządzeń zapasowych: a) grzejnik elektryczny 500W GE 05/2/7 1 szt., b) grzejnik elektryczny 1000W GE10/2/10 1 szt., c) grzejnik elektryczny 1400W GE 14/2/13 1 szt., d) czujnik temperatury PT 100 TP 952 1, TP 951 CZAKI 2 szt., 17

18 e) skrzynka przyłączeniowa JB szt Harmonogram wykonywania prac konserwacyjnych instalacji ogrzewania Prace konserwacyjne określone w pkt lit. a), b), c), d), e), f), g), h), i), j), k), l) Wykonawca jest zobowiązany wykonać raz w roku, w godz l6 00 od poniedziałku do piątku w następującym terminie od 1 do 20 października 2011 roku Dodatkowo prace konserwacyjne określone w pkt lit. j), l) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 9. Konserwacja instalacji elektroenergetycznej i zasilania awaryjnego UPS 9.1. Wykaz urządzeń podlegających konserwacji w zakresie instalacji elektroenergetycznej i zasilania awaryjnego UPS Instalacja elektroenergetyczna i zasilanie awaryjne UPS znajdująca się na terenie Węzła Komunikacyjnego Młociny zbudowana jest na bazie urządzeń firm: SCHRACK, Twele elektric, ES-SYSTEM, KASKO, Zanzibar, Kanlux, ELT, Plexiform Plafoniera. Schemat blokowy instalacji elektroenergetycznej i zasilania awaryjnego UPS stanowi zał. Nr 7 do Opisu przedmiotu zamówienia. Konserwacji podlegają następujące urządzenia i elementy wchodzące w skład instalacji elektroenergetycznej i zasilania awaryjnego UPS: I. Rozdzielnice elektryczne: 1) Rozdzielnica RGNN 1szt. 2) Rozdzielnica RPNG 1 szt 3) Rozdzielnica RPSA 1 szt. 4) Rozdzielnica RPSN 1 szt. 5) Rozdzielnica 2T-UPS/01 1 szt. 6) Rozdzielnica 2T-UPS/2 1 szt. 7) Rozdzielnica T-UPS02 1 szt. 8) Rozdzielnica TNB 1 szt. 9) Rozdzielnica TNK 1 szt. 10) Rozdzielnica RAE 1 szt. 11) Rozdzielnica RPN0 1 szt. 12) Rozdzielnica RPN0.1 1 szt. 13) Rozdzielnica RPN0.2 1 szt. 14) Rozdzielnica RPN0.3 1 szt. 15) Rozdzielnica RPN0.4 1 szt. 16) Rozdzielnica RPN0.5 1 szt. 17) Rozdzielnica RPA1 1 szt. 18) Rozdzielnica RPA0A 1 szt. 19) Rozdzielnica RPA0B 1 szt. 20) Rozdzielnica RPA0C 1 szt. 21) Rozdzielnica RPA0D 1 szt. 22) Rozdzielnica RPA1A 1 szt. 23) Rozdzielnica RPA1B 1 szt. 24) Rozdzielnica RPA1C 1 szt. 25) Rozdzielnica RPA1D 1 szt. 26) Rozdzielnica RPA2A 1 szt. 18

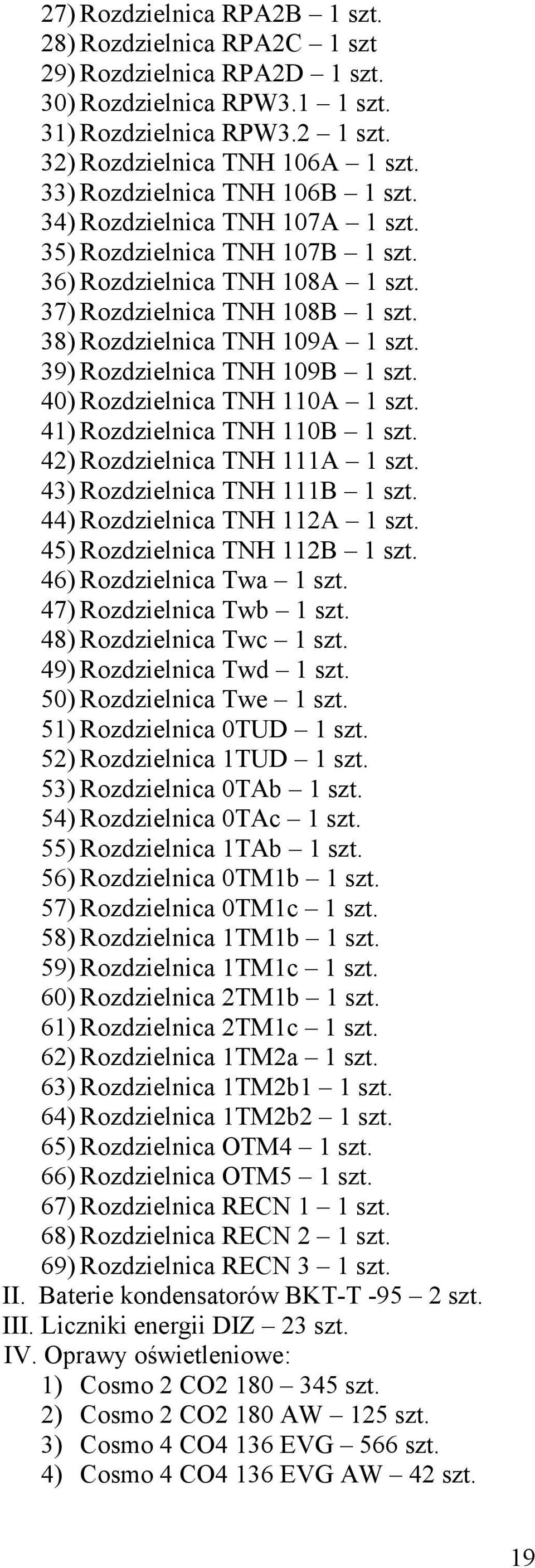

19 27) Rozdzielnica RPA2B 1 szt. 28) Rozdzielnica RPA2C 1 szt 29) Rozdzielnica RPA2D 1 szt. 30) Rozdzielnica RPW3.1 1 szt. 31) Rozdzielnica RPW3.2 1 szt. 32) Rozdzielnica TNH 106A 1 szt. 33) Rozdzielnica TNH 106B 1 szt. 34) Rozdzielnica TNH 107A 1 szt. 35) Rozdzielnica TNH 107B 1 szt. 36) Rozdzielnica TNH 108A 1 szt. 37) Rozdzielnica TNH 108B 1 szt. 38) Rozdzielnica TNH 109A 1 szt. 39) Rozdzielnica TNH 109B 1 szt. 40) Rozdzielnica TNH 110A 1 szt. 41) Rozdzielnica TNH 110B 1 szt. 42) Rozdzielnica TNH 111A 1 szt. 43) Rozdzielnica TNH 111B 1 szt. 44) Rozdzielnica TNH 112A 1 szt. 45) Rozdzielnica TNH 112B 1 szt. 46) Rozdzielnica Twa 1 szt. 47) Rozdzielnica Twb 1 szt. 48) Rozdzielnica Twc 1 szt. 49) Rozdzielnica Twd 1 szt. 50) Rozdzielnica Twe 1 szt. 51) Rozdzielnica 0TUD 1 szt. 52) Rozdzielnica 1TUD 1 szt. 53) Rozdzielnica 0TAb 1 szt. 54) Rozdzielnica 0TAc 1 szt. 55) Rozdzielnica 1TAb 1 szt. 56) Rozdzielnica 0TM1b 1 szt. 57) Rozdzielnica 0TM1c 1 szt. 58) Rozdzielnica 1TM1b 1 szt. 59) Rozdzielnica 1TM1c 1 szt. 60) Rozdzielnica 2TM1b 1 szt. 61) Rozdzielnica 2TM1c 1 szt. 62) Rozdzielnica 1TM2a 1 szt. 63) Rozdzielnica 1TM2b1 1 szt. 64) Rozdzielnica 1TM2b2 1 szt. 65) Rozdzielnica OTM4 1 szt. 66) Rozdzielnica OTM5 1 szt. 67) Rozdzielnica RECN 1 1 szt. 68) Rozdzielnica RECN 2 1 szt. 69) Rozdzielnica RECN 3 1 szt. II. Baterie kondensatorów BKT-T szt. III. Liczniki energii DIZ 23 szt. IV. Oprawy oświetleniowe: 1) Cosmo 2 CO szt. 2) Cosmo 2 CO2 180 AW 125 szt. 3) Cosmo 4 CO4 136 EVG 566 szt. 4) Cosmo 4 CO4 136 EVG AW 42 szt. 19

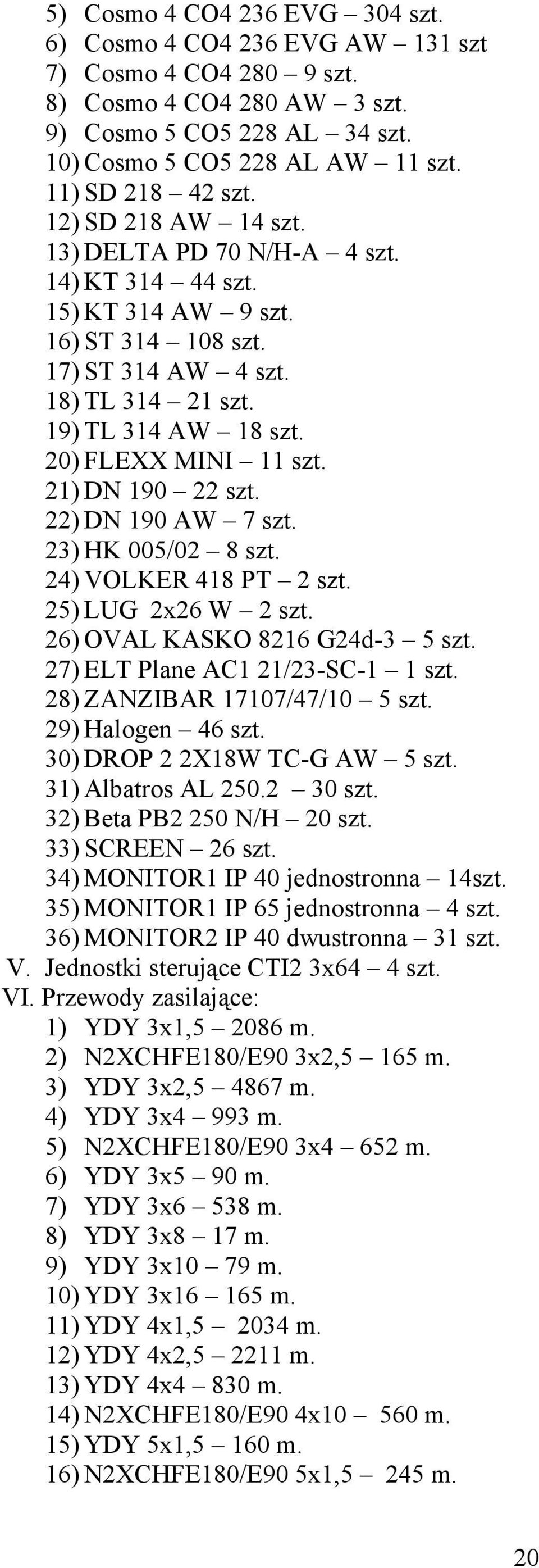

20 5) Cosmo 4 CO4 236 EVG 304 szt. 6) Cosmo 4 CO4 236 EVG AW 131 szt 7) Cosmo 4 CO szt. 8) Cosmo 4 CO4 280 AW 3 szt. 9) Cosmo 5 CO5 228 AL 34 szt. 10) Cosmo 5 CO5 228 AL AW 11 szt. 11) SD szt. 12) SD 218 AW 14 szt. 13) DELTA PD 70 N/H-A 4 szt. 14) KT szt. 15) KT 314 AW 9 szt. 16) ST szt. 17) ST 314 AW 4 szt. 18) TL szt. 19) TL 314 AW 18 szt. 20) FLEXX MINI 11 szt. 21) DN szt. 22) DN 190 AW 7 szt. 23) HK 005/02 8 szt. 24) VOLKER 418 PT 2 szt. 25) LUG 2x26 W 2 szt. 26) OVAL KASKO 8216 G24d-3 5 szt. 27) ELT Plane AC1 21/23-SC-1 1 szt. 28) ZANZIBAR 17107/47/10 5 szt. 29) Halogen 46 szt. 30) DROP 2 2X18W TC-G AW 5 szt. 31) Albatros AL szt. 32) Beta PB2 250 N/H 20 szt. 33) SCREEN 26 szt. 34) MONITOR1 IP 40 jednostronna 14szt. 35) MONITOR1 IP 65 jednostronna 4 szt. 36) MONITOR2 IP 40 dwustronna 31 szt. V. Jednostki sterujące CTI2 3x64 4 szt. VI. Przewody zasilające: 1) YDY 3x1, m. 2) N2XCHFE180/E90 3x2,5 165 m. 3) YDY 3x2, m. 4) YDY 3x4 993 m. 5) N2XCHFE180/E90 3x4 652 m. 6) YDY 3x5 90 m. 7) YDY 3x6 538 m. 8) YDY 3x8 17 m. 9) YDY 3x10 79 m. 10) YDY 3x m. 11) YDY 4x1, m. 12) YDY 4x2, m. 13) YDY 4x4 830 m. 14) N2XCHFE180/E90 4x m. 15) YDY 5x1,5 160 m. 16) N2XCHFE180/E90 5x1,5 245 m. 20

21 17) YDY 5x2,5 443 m. 18) YDY 5x4 171 m. 19) YDY 5x m. 20) YDY 5x m. 21) YDY 5x m. 22) YKY 5x m. 23) YKY 5x m. 24) YKY 5x m. 25) YKY 5x m. 26) YKY 5x10 20 m. 27) YKY 5x70 8 m. 28) YKY 5x185 8 m. VII. Zasilacze awaryjne UPS: 1) UPSW 6K VA/4500W 1 szt. 2) UPS USMT ' 1 szt. VIII. Akumulatory: 1) CLT szt. 2) ELP szt. IX. Przewody sygnałowe Zakres konserwacji instalacji elektroenergetycznej i zasilania awaryjnego UPS Zakres prac konserwacyjnych W ramach przedmiotu zmówienia Wykonawca jest zobowiązany wykonywać następujące prace konserwacyjne: a) sprawdzić stan techniczny wszystkich urządzeń i elementów; b) skontrolować mechaniczne mocowania urządzeń; c) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); d) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary); e) sprawdzić połączenia i mocowania przewodów zasilających i sygnałowych; f) sprawność poprawność działania funkcji sterowania oświetleniem; g) sprawdzić poprawność działania; rozdzielnic elektrycznych, baterii kondensatorów, wyłączników różnicowo-prądowych, wyłączników głównych prądu, liczników elektrycznych, opraw oświetleniowych w tym opraw awaryjnych, jednostek sterujących, zasilaczy awaryjnych oraz akumulatorów zgodnie z zaleceniami producenta i przepisami eksploatacji urządzeń elektrycznych; h) sprawdzić poprawność działania czujników zmierzchowych; i) wykonać przegląd i wymienić przepalone żarówki, świetlówki, nie działające startery wyłączniki różnicowo prądowe, bezpieczniki, moduły opraw awaryjnych; j) sprawdzić poprawność działania i połączeń z systemem zdalnej kontroli i sterowania Kontron; k) wyczyścić wszystkie oprawy oświetleniowe, zasilacze awaryjne UPS, baterie kondensatorów oraz rozdzielnice elektryczne, z wyjątkiem przewodów zasilających i sygnałowych; l) prowadzić książkę kontrolną przeprowadzonych prac konserwacyjnych zgodnie z wytycznymi Zamawiającego. Przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykonawca jest zobowiązany dostarczyć Zamawiającemu w wersji papierowej wyniki wszystkich pomiarów 21
