1. Opis przedmiotu zamówienia

Transkrypt

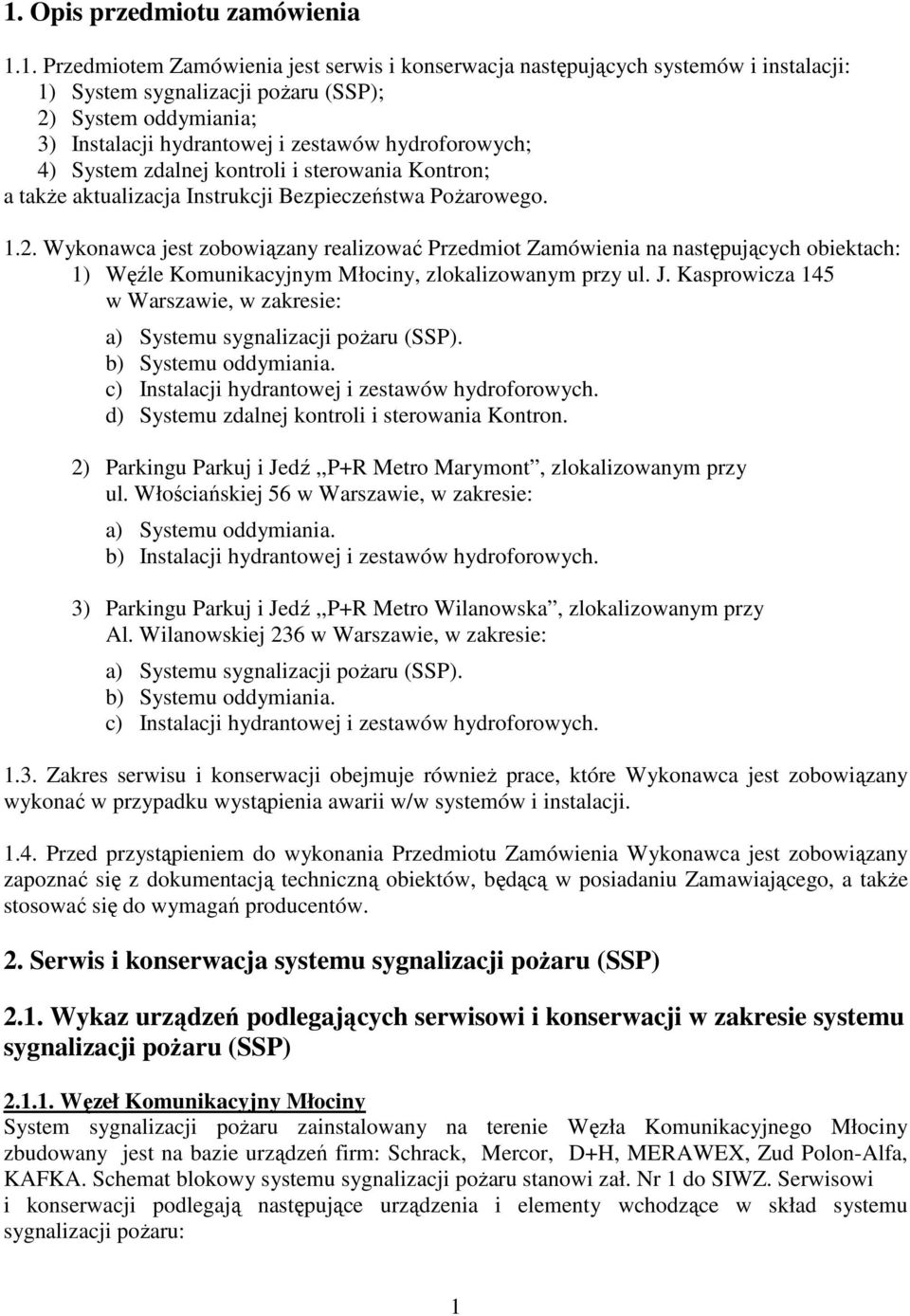

1 1. Opis przedmiotu zamówienia 1.1. Przedmiotem Zamówienia jest serwis i konserwacja następujących systemów i instalacji: 1) System sygnalizacji pożaru (SSP); 2) System oddymiania; 3) Instalacji hydrantowej i zestawów hydroforowych; 4) System zdalnej kontroli i sterowania Kontron; a także aktualizacja Instrukcji Bezpieczeństwa Pożarowego Wykonawca jest zobowiązany realizować Przedmiot Zamówienia na następujących obiektach: 1) Węźle Komunikacyjnym Młociny, zlokalizowanym przy ul. J. Kasprowicza 145 w Warszawie, w zakresie: a) Systemu sygnalizacji pożaru (SSP). b) Systemu oddymiania. c) Instalacji hydrantowej i zestawów hydroforowych. d) Systemu zdalnej kontroli i sterowania Kontron. 2) Parkingu Parkuj i Jedź,,P+R Metro Marymont, zlokalizowanym przy ul. Włościańskiej 56 w Warszawie, w zakresie: a) Systemu oddymiania. b) Instalacji hydrantowej i zestawów hydroforowych. 3) Parkingu Parkuj i Jedź,,P+R Metro Wilanowska, zlokalizowanym przy Al. Wilanowskiej 236 w Warszawie, w zakresie: a) Systemu sygnalizacji pożaru (SSP). b) Systemu oddymiania. c) Instalacji hydrantowej i zestawów hydroforowych Zakres serwisu i konserwacji obejmuje również prace, które Wykonawca jest zobowiązany wykonać w przypadku wystąpienia awarii w/w systemów i instalacji Przed przystąpieniem do wykonania Przedmiotu Zamówienia Wykonawca jest zobowiązany zapoznać się z dokumentacją techniczną obiektów, będącą w posiadaniu Zamawiającego, a także stosować się do wymagań producentów. 2. Serwis i konserwacja systemu sygnalizacji pożaru (SSP) 2.1. Wykaz urządzeń podlegających serwisowi i konserwacji w zakresie systemu sygnalizacji pożaru (SSP) Węzeł Komunikacyjny Młociny System sygnalizacji pożaru zainstalowany na terenie Węzła Komunikacyjnego Młociny zbudowany jest na bazie urządzeń firm: Schrack, Mercor, D+H, MERAWEX, Zud Polon-Alfa, KAFKA. Schemat blokowy systemu sygnalizacji pożaru stanowi zał. Nr 1 do SIWZ. Serwisowi i konserwacji podlegają następujące urządzenia i elementy wchodzące w skład systemu sygnalizacji pożaru: 1

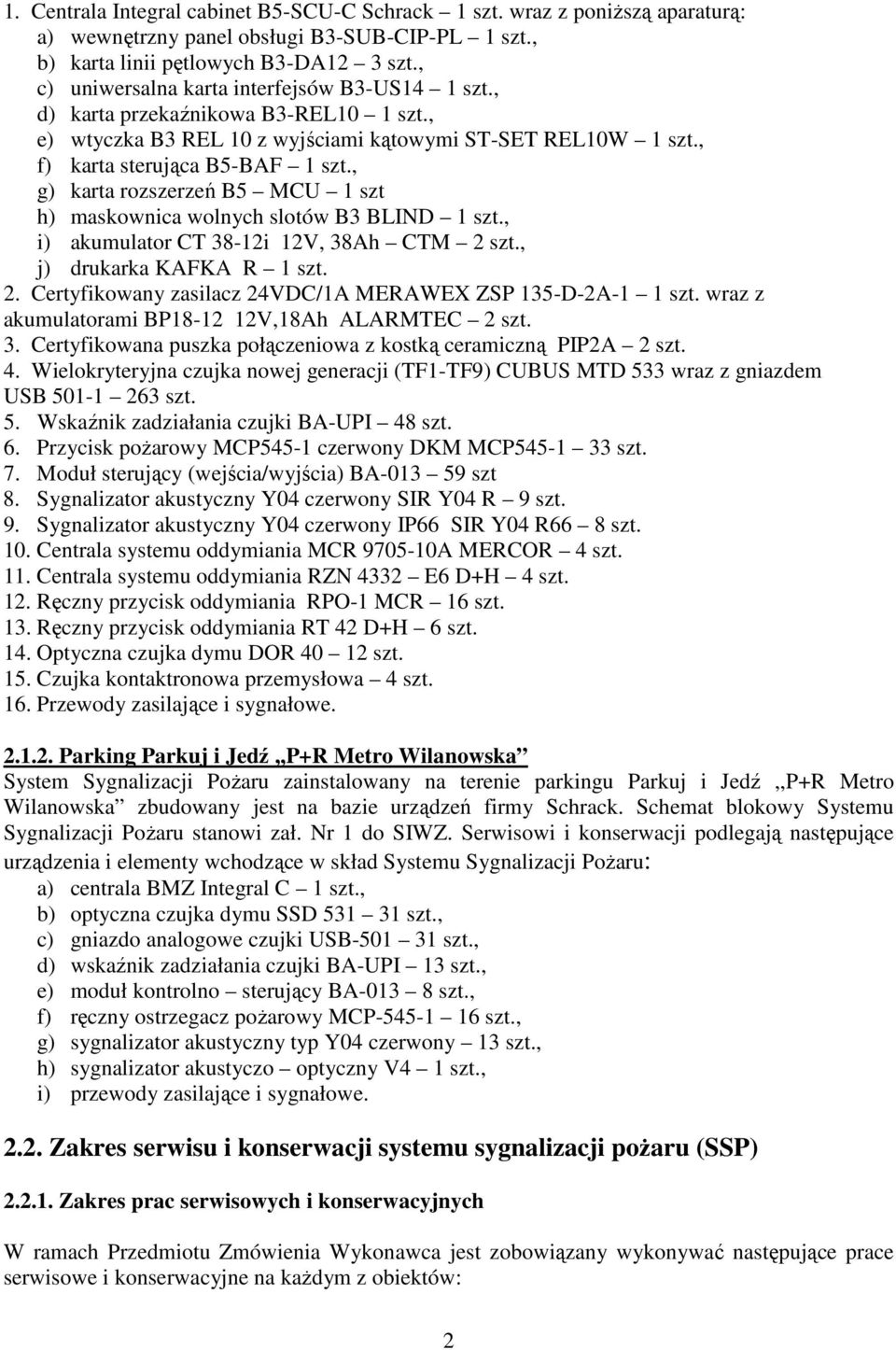

2 1. Centrala Integral cabinet B5-SCU-C Schrack 1 szt. wraz z poniższą aparaturą: a) wewnętrzny panel obsługi B3-SUB-CIP-PL 1 szt., b) karta linii pętlowych B3-DA12 3 szt., c) uniwersalna karta interfejsów B3-US14 1 szt., d) karta przekaźnikowa B3-REL10 1 szt., e) wtyczka B3 REL 10 z wyjściami kątowymi ST-SET REL10W 1 szt., f) karta sterująca B5-BAF 1 szt., g) karta rozszerzeń B5 MCU 1 szt h) maskownica wolnych slotów B3 BLIND 1 szt., i) akumulator CT 38-12i 12V, 38Ah CTM 2 szt., j) drukarka KAFKA R 1 szt. 2. Certyfikowany zasilacz 24VDC/1A MERAWEX ZSP 135-D-2A-1 1 szt. wraz z akumulatorami BP V,18Ah ALARMTEC 2 szt. 3. Certyfikowana puszka połączeniowa z kostką ceramiczną PIP2A 2 szt. 4. Wielokryteryjna czujka nowej generacji (TF1-TF9) CUBUS MTD 533 wraz z gniazdem USB szt. 5. Wskaźnik zadziałania czujki BA-UPI 48 szt. 6. Przycisk pożarowy MCP545-1 czerwony DKM MCP szt. 7. Moduł sterujący (wejścia/wyjścia) BA szt 8. Sygnalizator akustyczny Y04 czerwony SIR Y04 R 9 szt. 9. Sygnalizator akustyczny Y04 czerwony IP66 SIR Y04 R66 8 szt. 10. Centrala systemu oddymiania MCR A MERCOR 4 szt. 11. Centrala systemu oddymiania RZN 4332 E6 D+H 4 szt. 12. Ręczny przycisk oddymiania RPO-1 MCR 16 szt. 13. Ręczny przycisk oddymiania RT 42 D+H 6 szt. 14. Optyczna czujka dymu DOR szt. 15. Czujka kontaktronowa przemysłowa 4 szt. 16. Przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Wilanowska System Sygnalizacji Pożaru zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Metro Wilanowska zbudowany jest na bazie urządzeń firmy Schrack. Schemat blokowy Systemu Sygnalizacji Pożaru stanowi zał. Nr 1 do SIWZ. Serwisowi i konserwacji podlegają następujące urządzenia i elementy wchodzące w skład Systemu Sygnalizacji Pożaru: a) centrala BMZ Integral C 1 szt., b) optyczna czujka dymu SSD szt., c) gniazdo analogowe czujki USB szt., d) wskaźnik zadziałania czujki BA-UPI 13 szt., e) moduł kontrolno sterujący BA szt., f) ręczny ostrzegacz pożarowy MCP szt., g) sygnalizator akustyczny typ Y04 czerwony 13 szt., h) sygnalizator akustyczo optyczny V4 1 szt., i) przewody zasilające i sygnałowe Zakres serwisu i konserwacji systemu sygnalizacji pożaru (SSP) Zakres prac serwisowych i konserwacyjnych W ramach Przedmiotu Zmówienia Wykonawca jest zobowiązany wykonywać następujące prace serwisowe i konserwacyjne na każdym z obiektów: 2

3 a) sprawdzić poprawność działania systemu; b) sprawdzić działanie centrali; c) sprawdzić ustawienie systemu, przetestować centrale, czujki, sygnalizatory akustyczne, przyciski alarmowe ROP i puszki instalacyjne; d) sprawdzić poprawność działania i zasilania akumulatorów, zasilaczy; e) sprawdzić poprawności działania wszystkich optycznych czujek dymowych oraz wszystkich wielokryteryjnych czujek nowej generacji przy użyciu imitatora dymu lub dymnika; f) sprawdzić poprawność działania wskaźników zadziałania czujek; g) sprawdzić poprawność ciągłości linii pożarowych; h) sprawdzić poprawność działania sygnalizatorów akustycznych; i) sprawdzić poprawności działania gniazd USB; j) sprawdzić poprawność funkcjonowania modułów wejścia/wyjścia; k) wywołać alarm poprzez wciśniecie każdego przycisku ROP i RPO; l) wymienić uszkodzone szybki w przyciskach ROP; m) kompleksowo wyczyścić wszystkie urządzenia i elementy wchodzące w skład systemu sygnalizacji pożaru, za wyjątkiem przewodów zasilających i sygnałowych; n) skontrolować mechaniczne mocowania urządzeń; o) sprawdzić połączenia i mocowanie przewodów zasilających i sygnałowych; p) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); q) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary). Wykonawca jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas serwisu i konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas serwisu i konserwacji w terminie wskazanym przez Zamawiającego Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na obiektach, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii, o ile pracownik Zamawiającego uzna podjęcie działań za konieczne; c) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; d) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; e) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie wskazanym przez Zamawiającego; f) weryfikacji uszkodzeń spowodowanych awarią; g) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania. Ponadto: Wykonawca pokrywa wszystkie koszty związane z: określeniem przyczyny awarii, podaniem zakresu prac naprawczych, określeniem szacunkowych kosztów ich 3

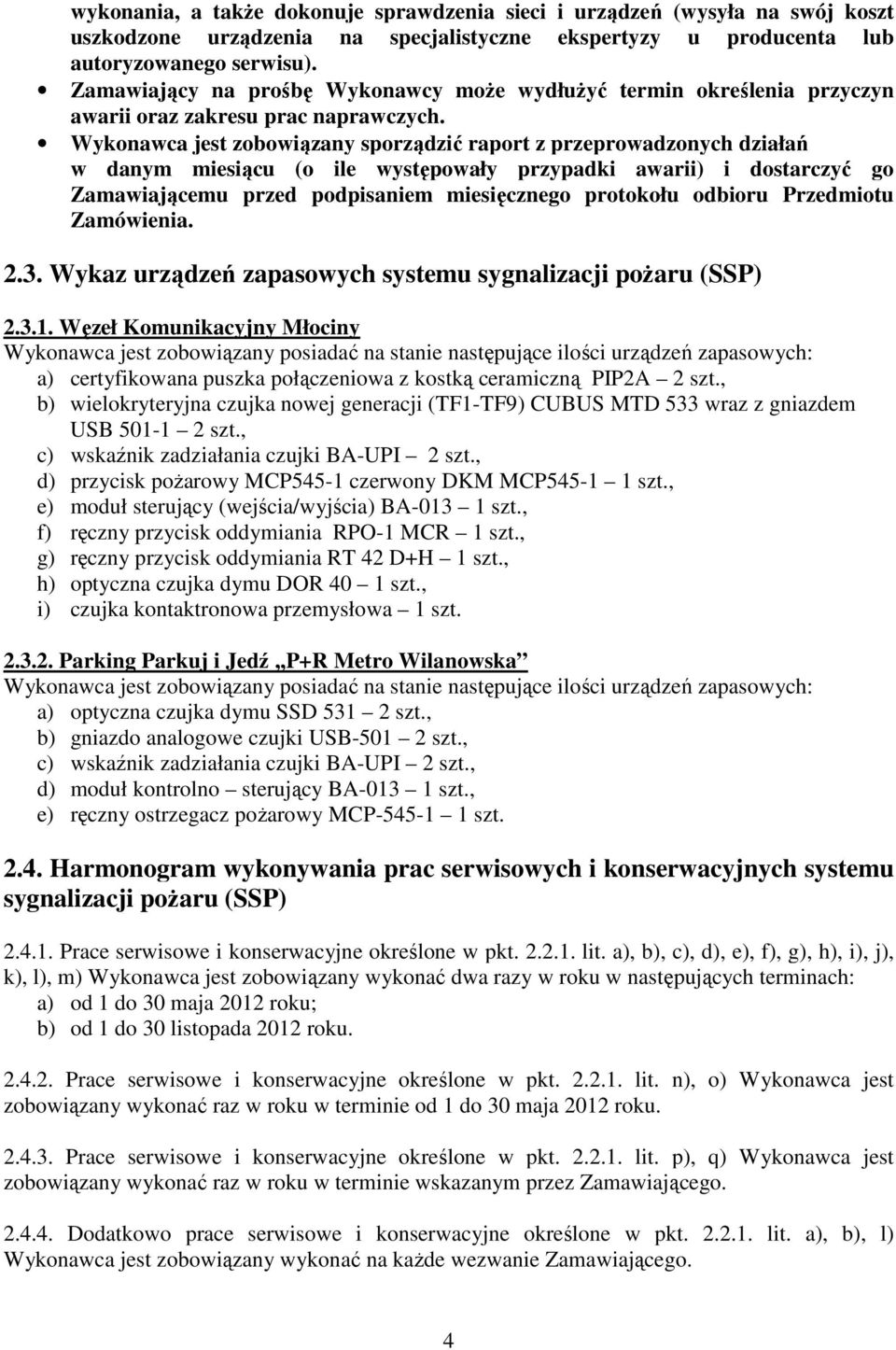

4 wykonania, a także dokonuje sprawdzenia sieci i urządzeń (wysyła na swój koszt uszkodzone urządzenia na specjalistyczne ekspertyzy u producenta lub autoryzowanego serwisu). Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych systemu sygnalizacji pożaru (SSP) Węzeł Komunikacyjny Młociny Wykonawca jest zobowiązany posiadać na stanie następujące ilości urządzeń zapasowych: a) certyfikowana puszka połączeniowa z kostką ceramiczną PIP2A 2 szt., b) wielokryteryjna czujka nowej generacji (TF1-TF9) CUBUS MTD 533 wraz z gniazdem USB szt., c) wskaźnik zadziałania czujki BA-UPI 2 szt., d) przycisk pożarowy MCP545-1 czerwony DKM MCP szt., e) moduł sterujący (wejścia/wyjścia) BA szt., f) ręczny przycisk oddymiania RPO-1 MCR 1 szt., g) ręczny przycisk oddymiania RT 42 D+H 1 szt., h) optyczna czujka dymu DOR 40 1 szt., i) czujka kontaktronowa przemysłowa 1 szt Parking Parkuj i Jedź,,P+R Metro Wilanowska Wykonawca jest zobowiązany posiadać na stanie następujące ilości urządzeń zapasowych: a) optyczna czujka dymu SSD szt., b) gniazdo analogowe czujki USB szt., c) wskaźnik zadziałania czujki BA-UPI 2 szt., d) moduł kontrolno sterujący BA szt., e) ręczny ostrzegacz pożarowy MCP szt Harmonogram wykonywania prac serwisowych i konserwacyjnych systemu sygnalizacji pożaru (SSP) Prace serwisowe i konserwacyjne określone w pkt lit. a), b), c), d), e), f), g), h), i), j), k), l), m) Wykonawca jest zobowiązany wykonać dwa razy w roku w następujących terminach: a) od 1 do 30 maja 2012 roku; b) od 1 do 30 listopada 2012 roku Prace serwisowe i konserwacyjne określone w pkt lit. n), o) Wykonawca jest zobowiązany wykonać raz w roku w terminie od 1 do 30 maja 2012 roku Prace serwisowe i konserwacyjne określone w pkt lit. p), q) Wykonawca jest zobowiązany wykonać raz w roku w terminie wskazanym przez Zamawiającego Dodatkowo prace serwisowe i konserwacyjne określone w pkt lit. a), b), l) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 4

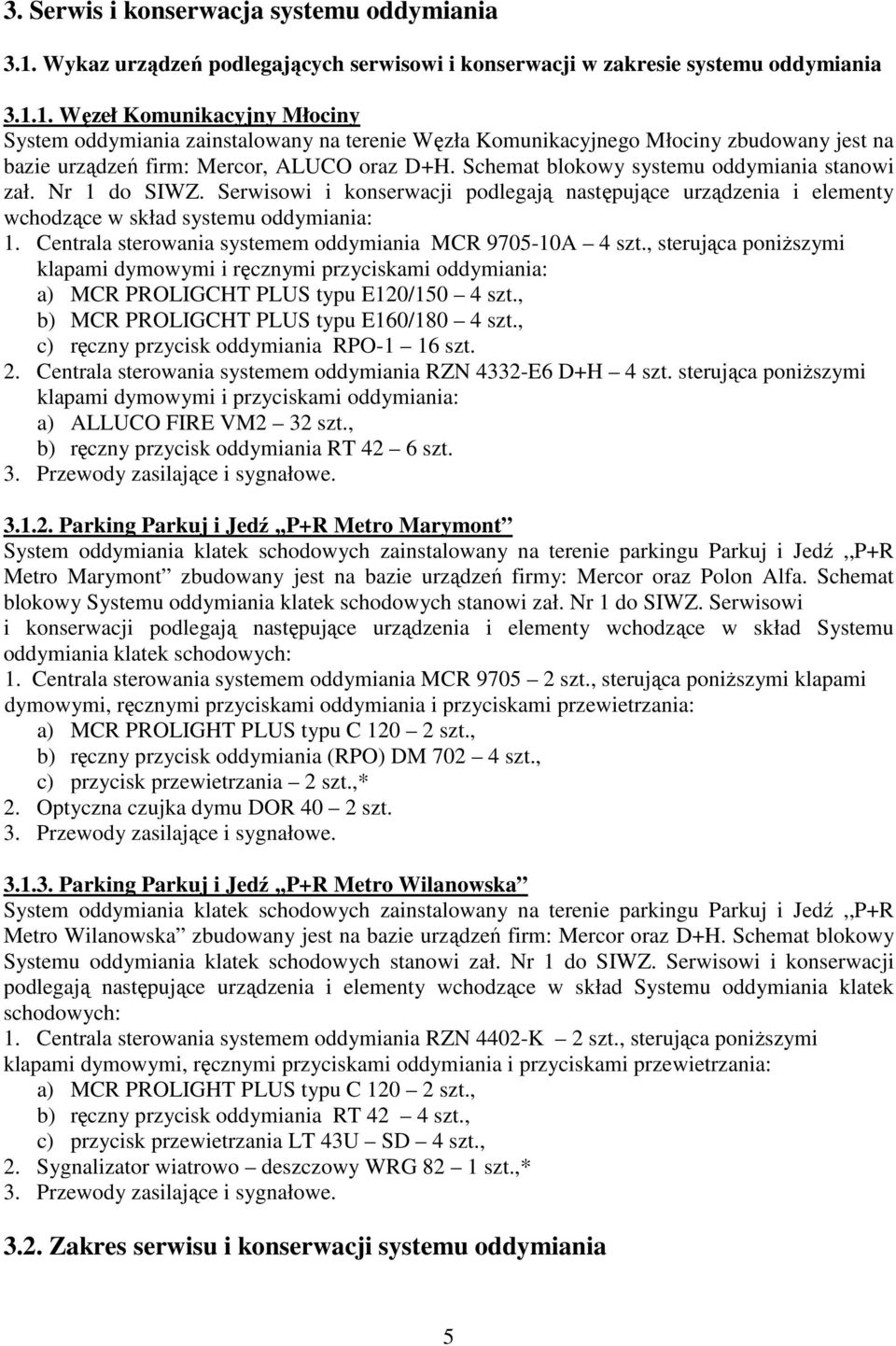

5 3. Serwis i konserwacja systemu oddymiania 3.1. Wykaz urządzeń podlegających serwisowi i konserwacji w zakresie systemu oddymiania Węzeł Komunikacyjny Młociny System oddymiania zainstalowany na terenie Węzła Komunikacyjnego Młociny zbudowany jest na bazie urządzeń firm: Mercor, ALUCO oraz D+H. Schemat blokowy systemu oddymiania stanowi zał. Nr 1 do SIWZ. Serwisowi i konserwacji podlegają następujące urządzenia i elementy wchodzące w skład systemu oddymiania: 1. Centrala sterowania systemem oddymiania MCR A 4 szt., sterująca poniższymi klapami dymowymi i ręcznymi przyciskami oddymiania: a) MCR PROLIGCHT PLUS typu E120/150 4 szt., b) MCR PROLIGCHT PLUS typu E160/180 4 szt., c) ręczny przycisk oddymiania RPO-1 16 szt. 2. Centrala sterowania systemem oddymiania RZN 4332-E6 D+H 4 szt. sterująca poniższymi klapami dymowymi i przyciskami oddymiania: a) ALLUCO FIRE VM2 32 szt., b) ręczny przycisk oddymiania RT 42 6 szt. 3. Przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Marymont System oddymiania klatek schodowych zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Metro Marymont zbudowany jest na bazie urządzeń firmy: Mercor oraz Polon Alfa. Schemat blokowy Systemu oddymiania klatek schodowych stanowi zał. Nr 1 do SIWZ. Serwisowi i konserwacji podlegają następujące urządzenia i elementy wchodzące w skład Systemu oddymiania klatek schodowych: 1. Centrala sterowania systemem oddymiania MCR szt., sterująca poniższymi klapami dymowymi, ręcznymi przyciskami oddymiania i przyciskami przewietrzania: a) MCR PROLIGHT PLUS typu C szt., b) ręczny przycisk oddymiania (RPO) DM szt., c) przycisk przewietrzania 2 szt.,* 2. Optyczna czujka dymu DOR 40 2 szt. 3. Przewody zasilające i sygnałowe Parking Parkuj i Jedź,,P+R Metro Wilanowska System oddymiania klatek schodowych zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Metro Wilanowska zbudowany jest na bazie urządzeń firm: Mercor oraz D+H. Schemat blokowy Systemu oddymiania klatek schodowych stanowi zał. Nr 1 do SIWZ. Serwisowi i konserwacji podlegają następujące urządzenia i elementy wchodzące w skład Systemu oddymiania klatek schodowych: 1. Centrala sterowania systemem oddymiania RZN 4402-K 2 szt., sterująca poniższymi klapami dymowymi, ręcznymi przyciskami oddymiania i przyciskami przewietrzania: a) MCR PROLIGHT PLUS typu C szt., b) ręczny przycisk oddymiania RT 42 4 szt., c) przycisk przewietrzania LT 43U SD 4 szt., 2. Sygnalizator wiatrowo deszczowy WRG 82 1 szt.,* 3. Przewody zasilające i sygnałowe Zakres serwisu i konserwacji systemu oddymiania 5

6 Zakres prac serwisowych i konserwacyjnych W ramach przedmiotu zmówienia Wykonawca jest zobowiązany wykonywać następujące prace serwisowe i konserwacyjne na każdym z obiektów: a) sprawdzić poprawność działania systemu; b) sprawdzić poprawność działania central sterowania; c) sprawdzić stan połączeń elektrycznych; d) optycznie skontrolować urządzenia systemu; e) sprawdzić stan akumulatorów; f) sprawdzić mocowania klap i przesmarować okucia; g) sprawdzić działanie siłowników; h) wywołać alarm poprzez uruchomienie przycisku alarmowego RPO (otwarcie klap); i) sprawdzić poprawność funkcjonowania oraz drożności otworów napowietrzających; j) sprawdzić stan uszczelek; k) wymienić uszkodzone szybki w przyciskach RPO; l) kompleksowo wyczyścić wszystkie elementy i urządzenia wchodzące w skład systemu za wyjątkiem przewodów zasilających i sygnałowych; m) skontrolować mechaniczne mocowania urządzeń; n) sprawdzić połączenia i mocowanie przewodów zasilających i sygnałowych; o) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); p) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary). Wykonawca jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas serwisu i konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas serwisu i konserwacji w terminie wskazanym przez Zamawiającego Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na obiektach, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii, o ile pracownik Zamawiającego uzna podjęcie działań za konieczne; c) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; d) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; e) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie wskazanym przez Zamawiającego; f) weryfikacji uszkodzeń spowodowanych awarią; g) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania. Ponadto: Wykonawca pokrywa wszystkie koszty związane z: określeniem przyczyny awarii, podaniem zakresu prac naprawczych, określeniem szacunkowych kosztów ich 6

7 wykonania, a także dokonuje sprawdzenia sieci i urządzeń (wysyła na swój koszt uszkodzone urządzenia na specjalistyczne ekspertyzy u producenta lub autoryzowanego serwisu). Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych systemu oddymiania Węzeł Komunikacyjny Młociny Zamawiający nie wymaga od Wykonawcy posiadania na stanie urządzeń zapasowych systemu oddymiania Parking Parkuj i Jedź,,P+R Metro Marymont Zamawiający nie wymaga od Wykonawcy posiadania na stanie urządzeń zapasowych systemu oddymiania Parking Parkuj i Jedź,,P+R Metro Wilanowska Zamawiający nie wymaga od Wykonawcy posiadania na stanie urządzeń zapasowych systemu oddymiania Harmonogram wykonywania prac serwisowych i konserwacyjnych systemu oddymiania Prace serwisowe i konserwacyjne określone w pkt lit. a), b), c), d), e), f), g), h), i), j), k), l) Wykonawca jest zobowiązany wykonać dwa razy w roku w następujących terminach: a) od 1 do 30 maja 2012 roku; b) od 1 do 30 listopada 2012 roku Prace serwisowe i konserwacyjne określone w pkt lit. m), n) Wykonawca jest zobowiązany wykonać raz w roku w terminie od 1 do 30 maja 2012 roku Prace serwisowe i konserwacyjne określone w pkt lit. o), p) Wykonawca jest zobowiązany wykonać raz w roku w terminie wskazanym przez Zamawiającego Dodatkowo prace serwisowe i konserwacyjne określone w pkt lit. a), b), k) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 4. Serwis i konserwacja instalacji hydrantowej i zestawów hydroforowych 4.1. Wykaz urządzeń podlegających serwisowi i konserwacji w zakresie instalacji hydrantowej i zestawów hydroforowych Węzeł Komunikacyjny Młociny Instalacja hydrantowa i zestawy hydroforowe znajdująca się na terenie Węzła Komunikacyjnego Młociny zbudowana jest na bazie urządzeń firm: Instal Compact, Reflex, GRAS, Supron 3 oraz 7

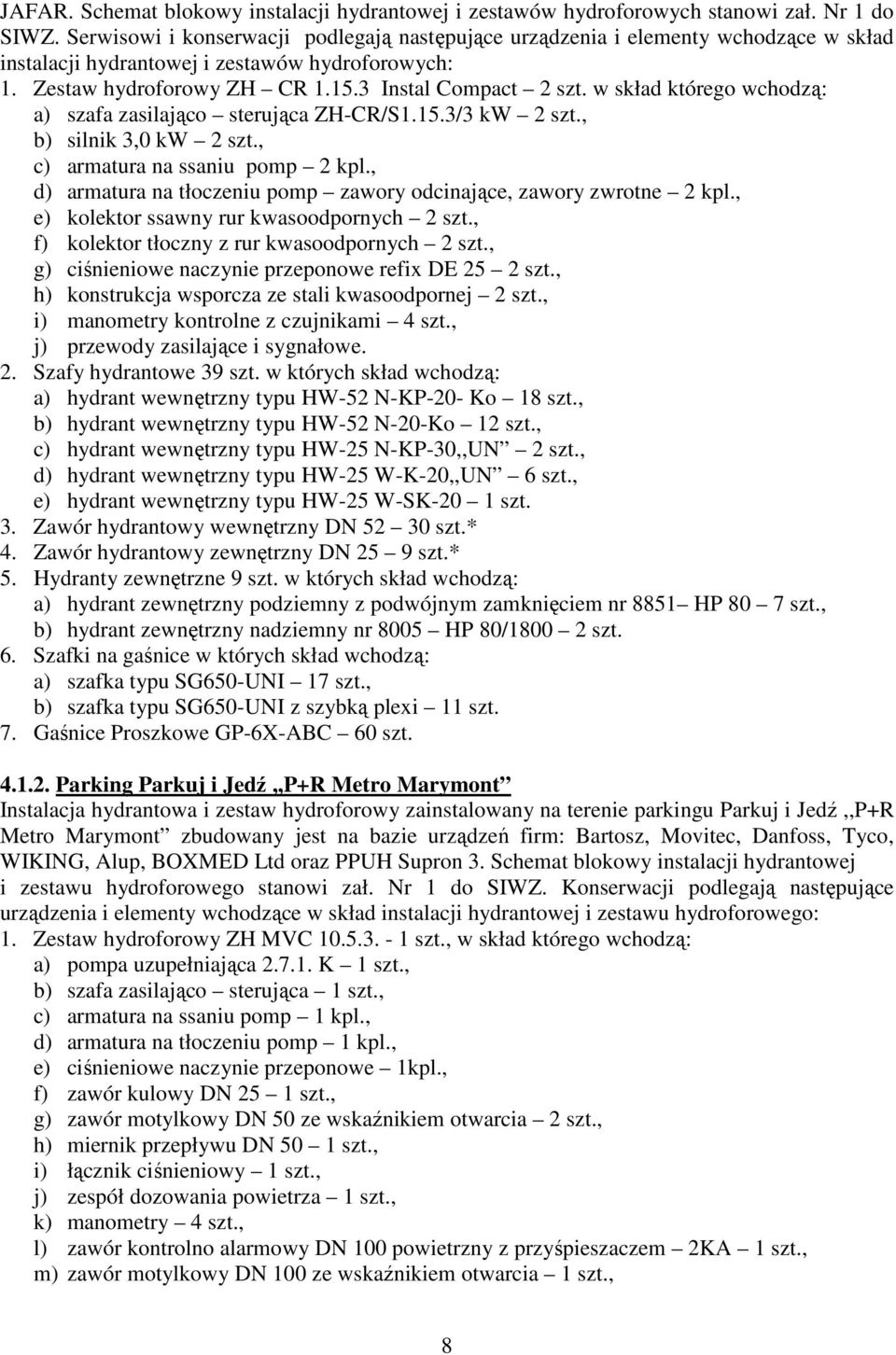

8 JAFAR. Schemat blokowy instalacji hydrantowej i zestawów hydroforowych stanowi zał. Nr 1 do SIWZ. Serwisowi i konserwacji podlegają następujące urządzenia i elementy wchodzące w skład instalacji hydrantowej i zestawów hydroforowych: 1. Zestaw hydroforowy ZH CR Instal Compact 2 szt. w skład którego wchodzą: a) szafa zasilająco sterująca ZH-CR/S1.15.3/3 kw 2 szt., b) silnik 3,0 kw 2 szt., c) armatura na ssaniu pomp 2 kpl., d) armatura na tłoczeniu pomp zawory odcinające, zawory zwrotne 2 kpl., e) kolektor ssawny rur kwasoodpornych 2 szt., f) kolektor tłoczny z rur kwasoodpornych 2 szt., g) ciśnieniowe naczynie przeponowe refix DE 25 2 szt., h) konstrukcja wsporcza ze stali kwasoodpornej 2 szt., i) manometry kontrolne z czujnikami 4 szt., j) przewody zasilające i sygnałowe. 2. Szafy hydrantowe 39 szt. w których skład wchodzą: a) hydrant wewnętrzny typu HW-52 N-KP-20- Ko 18 szt., b) hydrant wewnętrzny typu HW-52 N-20-Ko 12 szt., c) hydrant wewnętrzny typu HW-25 N-KP-30,,UN 2 szt., d) hydrant wewnętrzny typu HW-25 W-K-20,,UN 6 szt., e) hydrant wewnętrzny typu HW-25 W-SK-20 1 szt. 3. Zawór hydrantowy wewnętrzny DN szt.* 4. Zawór hydrantowy zewnętrzny DN 25 9 szt.* 5. Hydranty zewnętrzne 9 szt. w których skład wchodzą: a) hydrant zewnętrzny podziemny z podwójnym zamknięciem nr 8851 HP 80 7 szt., b) hydrant zewnętrzny nadziemny nr 8005 HP 80/ szt. 6. Szafki na gaśnice w których skład wchodzą: a) szafka typu SG650-UNI 17 szt., b) szafka typu SG650-UNI z szybką plexi 11 szt. 7. Gaśnice Proszkowe GP-6X-ABC 60 szt Parking Parkuj i Jedź,,P+R Metro Marymont Instalacja hydrantowa i zestaw hydroforowy zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Metro Marymont zbudowany jest na bazie urządzeń firm: Bartosz, Movitec, Danfoss, Tyco, WIKING, Alup, BOXMED Ltd oraz PPUH Supron 3. Schemat blokowy instalacji hydrantowej i zestawu hydroforowego stanowi zał. Nr 1 do SIWZ. Konserwacji podlegają następujące urządzenia i elementy wchodzące w skład instalacji hydrantowej i zestawu hydroforowego: 1. Zestaw hydroforowy ZH MVC szt., w skład którego wchodzą: a) pompa uzupełniająca K 1 szt., b) szafa zasilająco sterująca 1 szt., c) armatura na ssaniu pomp 1 kpl., d) armatura na tłoczeniu pomp 1 kpl., e) ciśnieniowe naczynie przeponowe 1kpl., f) zawór kulowy DN 25 1 szt., g) zawór motylkowy DN 50 ze wskaźnikiem otwarcia 2 szt., h) miernik przepływu DN 50 1 szt., i) łącznik ciśnieniowy 1 szt., j) zespół dozowania powietrza 1 szt., k) manometry 4 szt., l) zawór kontrolno alarmowy DN 100 powietrzny z przyśpieszaczem 2KA 1 szt., m) zawór motylkowy DN 100 ze wskaźnikiem otwarcia 1 szt., 8

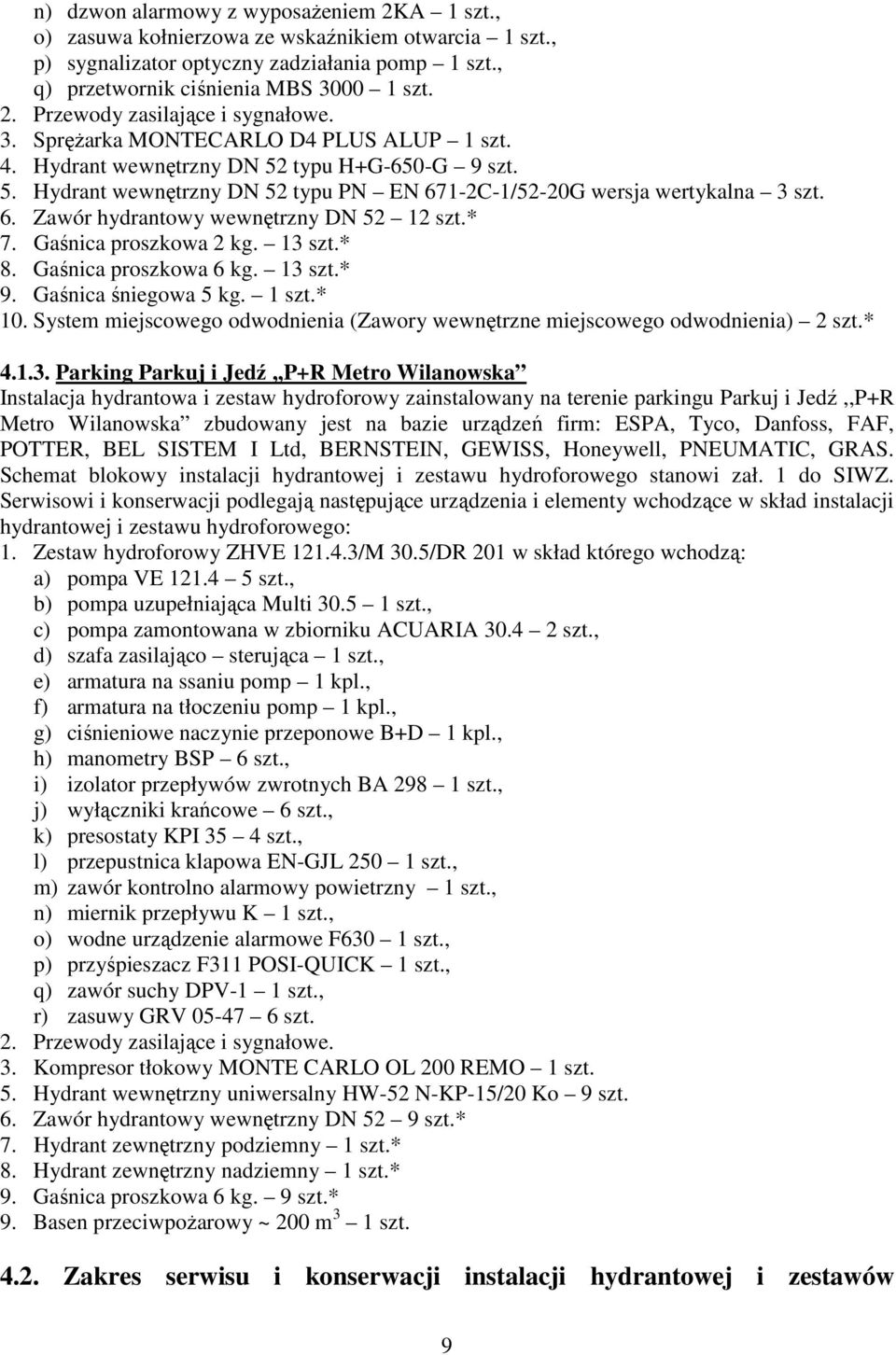

9 n) dzwon alarmowy z wyposażeniem 2KA 1 szt., o) zasuwa kołnierzowa ze wskaźnikiem otwarcia 1 szt., p) sygnalizator optyczny zadziałania pomp 1 szt., q) przetwornik ciśnienia MBS szt. 2. Przewody zasilające i sygnałowe. 3. Sprężarka MONTECARLO D4 PLUS ALUP 1 szt. 4. Hydrant wewnętrzny DN 52 typu H+G-650-G 9 szt. 5. Hydrant wewnętrzny DN 52 typu PN EN 671-2C-1/52-20G wersja wertykalna 3 szt. 6. Zawór hydrantowy wewnętrzny DN szt.* 7. Gaśnica proszkowa 2 kg. 13 szt.* 8. Gaśnica proszkowa 6 kg. 13 szt.* 9. Gaśnica śniegowa 5 kg. 1 szt.* 10. System miejscowego odwodnienia (Zawory wewnętrzne miejscowego odwodnienia) 2 szt.* Parking Parkuj i Jedź,,P+R Metro Wilanowska Instalacja hydrantowa i zestaw hydroforowy zainstalowany na terenie parkingu Parkuj i Jedź,,P+R Metro Wilanowska zbudowany jest na bazie urządzeń firm: ESPA, Tyco, Danfoss, FAF, POTTER, BEL SISTEM I Ltd, BERNSTEIN, GEWISS, Honeywell, PNEUMATIC, GRAS. Schemat blokowy instalacji hydrantowej i zestawu hydroforowego stanowi zał. 1 do SIWZ. Serwisowi i konserwacji podlegają następujące urządzenia i elementy wchodzące w skład instalacji hydrantowej i zestawu hydroforowego: 1. Zestaw hydroforowy ZHVE /M 30.5/DR 201 w skład którego wchodzą: a) pompa VE szt., b) pompa uzupełniająca Multi szt., c) pompa zamontowana w zbiorniku ACUARIA szt., d) szafa zasilająco sterująca 1 szt., e) armatura na ssaniu pomp 1 kpl., f) armatura na tłoczeniu pomp 1 kpl., g) ciśnieniowe naczynie przeponowe B+D 1 kpl., h) manometry BSP 6 szt., i) izolator przepływów zwrotnych BA szt., j) wyłączniki krańcowe 6 szt., k) presostaty KPI 35 4 szt., l) przepustnica klapowa EN-GJL szt., m) zawór kontrolno alarmowy powietrzny 1 szt., n) miernik przepływu K 1 szt., o) wodne urządzenie alarmowe F630 1 szt., p) przyśpieszacz F311 POSI-QUICK 1 szt., q) zawór suchy DPV-1 1 szt., r) zasuwy GRV szt. 2. Przewody zasilające i sygnałowe. 3. Kompresor tłokowy MONTE CARLO OL 200 REMO 1 szt. 5. Hydrant wewnętrzny uniwersalny HW-52 N-KP-15/20 Ko 9 szt. 6. Zawór hydrantowy wewnętrzny DN 52 9 szt.* 7. Hydrant zewnętrzny podziemny 1 szt.* 8. Hydrant zewnętrzny nadziemny 1 szt.* 9. Gaśnica proszkowa 6 kg. 9 szt.* 9. Basen przeciwpożarowy ~ 200 m 3 1 szt Zakres serwisu i konserwacji instalacji hydrantowej i zestawów 9

10 hydroforowych Zakres prac serwisowych i konserwacyjnych W ramach przedmiotu zmówienia Wykonawca jest zobowiązany wykonywać następujące prace serwisowe i konserwacyjne: a) sprawdzić poprawność działania instalacji hydrantowej i zestawów hydroforowych; b) sprawdzić stan orurowania; c) poddać kontroli pracę pomp; d) przeprowadzić kontrolę pracy silników; e) dokonać nastawy/regulacji sterowania; f) sprawdzić ciśnienie gazów w zbiornikach; g) dokręcić zaciski elektryczne; h) przeprowadzić kontrolę zabezpieczeń zaniku fazy; i) przeprowadzić kontrolę aparatów elektrycznych rozdzielni; j) przeprowadzić kontrolę skuteczności czujników/nadajników; k) przeprowadzić kontrolę działania braku opóźnień; l) sprawdzić poprawność działania zabezpieczenia przed suchobiegiem; m) sprawdzić armaturę zestawu hydroforowego; n) sprawdzić poprawność montażu przewodów uziemiających orurowanie; o) dokonać kompleksowego przeglądu szaf hydrantowych, hydrantów wewnętrznych i zewnętrznych (wykonać pomiary ciśnienia statycznego i dynamicznego dla każdego hydrantu); p) dokonać kompleksowego przeglądu szafek na gaśnice i gaśnic; q) dokonać wymiany uszkodzonych zaworów hydrantowych wewnętrznych i zewnętrznych podziemnych i nadziemnych oraz (zaworów wewnętrznych miejscowego odwodnienia) znajdujących się w hydrantach wewnętrznych; r) dokonać przeglądu instalacji i ewentualnie spuścić skondensowaną wodę, znajdującą się w instalacji (w przypadku napełnienia instalacji wodą należy spuścić wodę z całej instalacji i napełnić instalację powietrzem doprowadzając ją do stanu gotowości); s) kompleksowo wyczyścić wszystkie elementy i urządzenia wchodzące w skład instalacji hydrantowej i zestawów hydroforowych (w tym basen przeciwpożarowy) za wyjątkiem przewodów zasilających i sygnałowych; t) skontrolować mechaniczne mocowania urządzeń; u) sprawdzić połączenia i mocowanie przewodów zasilających i sygnałowych; v) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); w) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary). Wykonawca jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas serwisu i konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas serwisu i konserwacji w terminie wskazanym przez Zamawiającego Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu 10

11 Miejskiego; b) bezpośrednim podjęciu na obiektach, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii, o ile pracownik Zamawiającego uzna podjęcie działań za konieczne; c) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; d) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; e) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie wskazanym przez Zamawiającego; f) weryfikacji uszkodzeń spowodowanych awarią; g) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania. Ponadto: Wykonawca pokrywa wszystkie koszty związane z: określeniem przyczyny awarii, podaniem zakresu prac naprawczych, określeniem szacunkowych kosztów ich wykonania, a także dokonuje sprawdzenia sieci i urządzeń (wysyła na swój koszt uszkodzone urządzenia na specjalistyczne ekspertyzy u producenta lub autoryzowanego serwisu). Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń urządzeń zapasowych instalacji hydrantowej i zestawów hydroforowych Węzeł Komunikacyjny Młociny Wykonawca jest zobowiązany posiadać na stanie zawory hydrantowe wewnętrzne DN 25 i DN 52 do hydrantów wewnętrznych Parking Parkuj i Jedź,,P+R Metro Marymont Wykonawca jest zobowiązany posiadać na stanie zawory hydrantowe wewnętrzne DN 52 do hydrantów wewnętrznych Parking Parkuj i Jedź,,P+R Metro Wilanowska Wykonawca jest zobowiązany posiadać na stanie zawory hydrantowe wewnętrzne DN 52 do hydrantów wewnętrznych Harmonogram wykonywania prac konserwacyjnych instalacji hydrantowej i zestawów hydroforowych Prace konserwacyjne określone w pkt lit. a), b), c), d), f), g), h), i), j), k), l), m), n), q), r), s) Wykonawca jest zobowiązany wykonać dwa razy w roku w następujących terminach: a) od 1 do 30 maja 2012 roku; b) od 1 do 30 listopada 2012 roku. 11

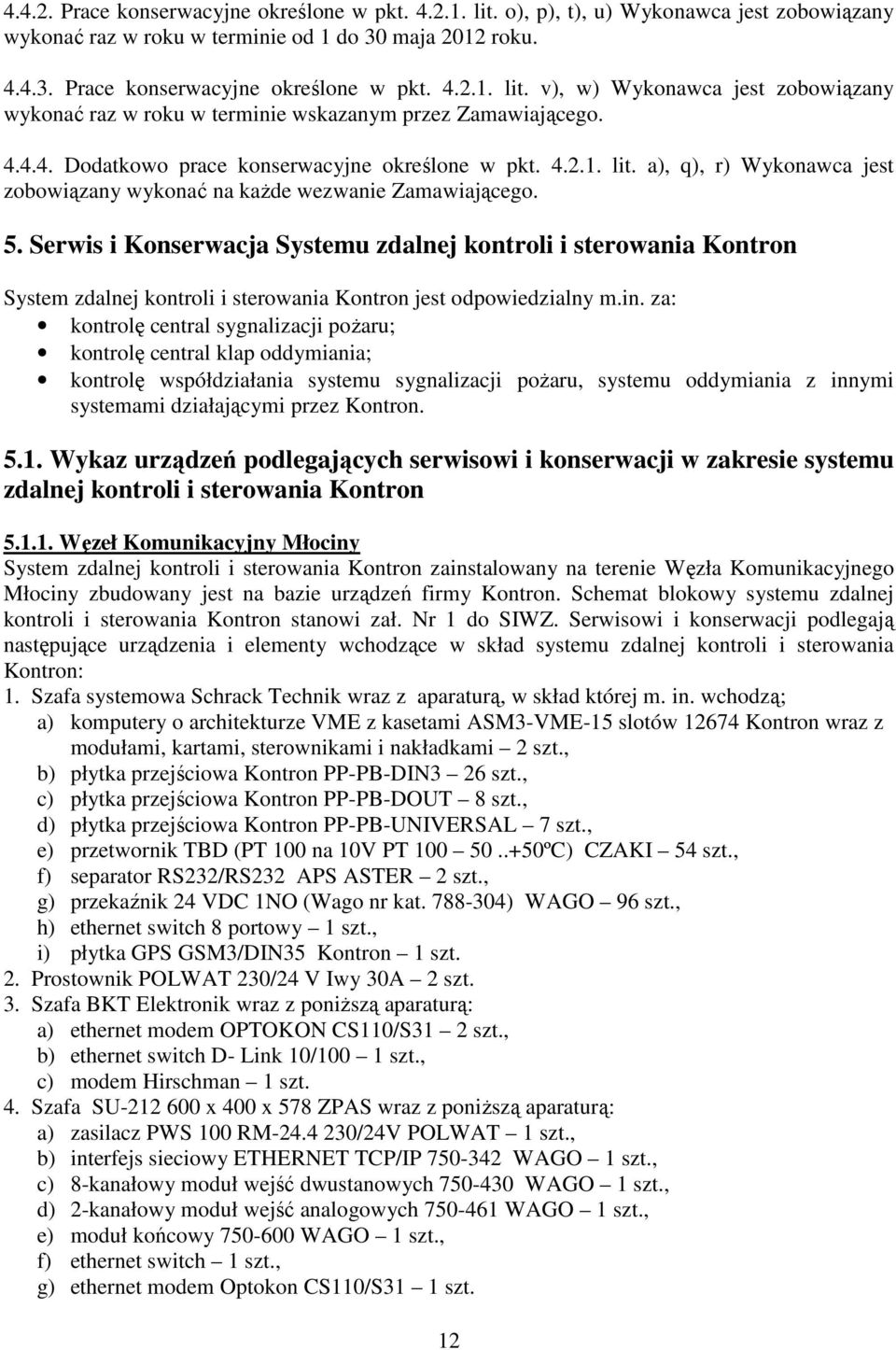

12 Prace konserwacyjne określone w pkt lit. o), p), t), u) Wykonawca jest zobowiązany wykonać raz w roku w terminie od 1 do 30 maja 2012 roku Prace konserwacyjne określone w pkt lit. v), w) Wykonawca jest zobowiązany wykonać raz w roku w terminie wskazanym przez Zamawiającego Dodatkowo prace konserwacyjne określone w pkt lit. a), q), r) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 5. Serwis i Konserwacja Systemu zdalnej kontroli i sterowania Kontron System zdalnej kontroli i sterowania Kontron jest odpowiedzialny m.in. za: kontrolę central sygnalizacji pożaru; kontrolę central klap oddymiania; kontrolę współdziałania systemu sygnalizacji pożaru, systemu oddymiania z innymi systemami działającymi przez Kontron Wykaz urządzeń podlegających serwisowi i konserwacji w zakresie systemu zdalnej kontroli i sterowania Kontron Węzeł Komunikacyjny Młociny System zdalnej kontroli i sterowania Kontron zainstalowany na terenie Węzła Komunikacyjnego Młociny zbudowany jest na bazie urządzeń firmy Kontron. Schemat blokowy systemu zdalnej kontroli i sterowania Kontron stanowi zał. Nr 1 do SIWZ. Serwisowi i konserwacji podlegają następujące urządzenia i elementy wchodzące w skład systemu zdalnej kontroli i sterowania Kontron: 1. Szafa systemowa Schrack Technik wraz z aparaturą, w skład której m. in. wchodzą; a) komputery o architekturze VME z kasetami ASM3-VME-15 slotów Kontron wraz z modułami, kartami, sterownikami i nakładkami 2 szt., b) płytka przejściowa Kontron PP-PB-DIN3 26 szt., c) płytka przejściowa Kontron PP-PB-DOUT 8 szt., d) płytka przejściowa Kontron PP-PB-UNIVERSAL 7 szt., e) przetwornik TBD (PT 100 na 10V PT ºC) CZAKI 54 szt., f) separator RS232/RS232 APS ASTER 2 szt., g) przekaźnik 24 VDC 1NO (Wago nr kat ) WAGO 96 szt., h) ethernet switch 8 portowy 1 szt., i) płytka GPS GSM3/DIN35 Kontron 1 szt. 2. Prostownik POLWAT 230/24 V Iwy 30A 2 szt. 3. Szafa BKT Elektronik wraz z poniższą aparaturą: a) ethernet modem OPTOKON CS110/S31 2 szt., b) ethernet switch D- Link 10/100 1 szt., c) modem Hirschman 1 szt. 4. Szafa SU x 400 x 578 ZPAS wraz z poniższą aparaturą: a) zasilacz PWS 100 RM /24V POLWAT 1 szt., b) interfejs sieciowy ETHERNET TCP/IP WAGO 1 szt., c) 8-kanałowy moduł wejść dwustanowych WAGO 1 szt., d) 2-kanałowy moduł wejść analogowych WAGO 1 szt., e) moduł końcowy WAGO 1 szt., f) ethernet switch 1 szt., g) ethernet modem Optokon CS110/S31 1 szt. 12

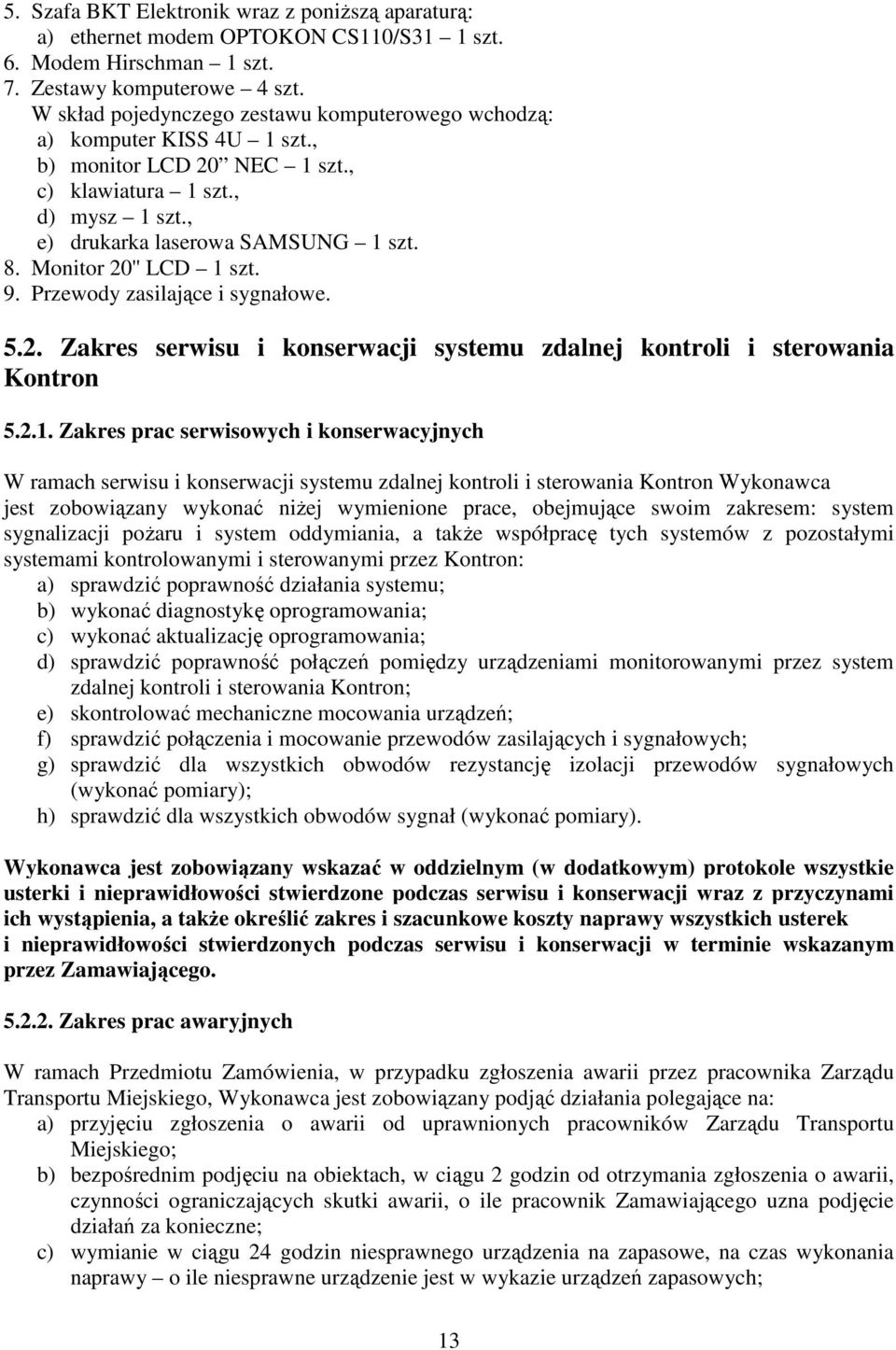

13 5. Szafa BKT Elektronik wraz z poniższą aparaturą: a) ethernet modem OPTOKON CS110/S31 1 szt. 6. Modem Hirschman 1 szt. 7. Zestawy komputerowe 4 szt. W skład pojedynczego zestawu komputerowego wchodzą: a) komputer KISS 4U 1 szt., b) monitor LCD 20 NEC 1 szt., c) klawiatura 1 szt., d) mysz 1 szt., e) drukarka laserowa SAMSUNG 1 szt. 8. Monitor 20'' LCD 1 szt. 9. Przewody zasilające i sygnałowe Zakres serwisu i konserwacji systemu zdalnej kontroli i sterowania Kontron Zakres prac serwisowych i konserwacyjnych W ramach serwisu i konserwacji systemu zdalnej kontroli i sterowania Kontron Wykonawca jest zobowiązany wykonać niżej wymienione prace, obejmujące swoim zakresem: system sygnalizacji pożaru i system oddymiania, a także współpracę tych systemów z pozostałymi systemami kontrolowanymi i sterowanymi przez Kontron: a) sprawdzić poprawność działania systemu; b) wykonać diagnostykę oprogramowania; c) wykonać aktualizację oprogramowania; d) sprawdzić poprawność połączeń pomiędzy urządzeniami monitorowanymi przez system zdalnej kontroli i sterowania Kontron; e) skontrolować mechaniczne mocowania urządzeń; f) sprawdzić połączenia i mocowanie przewodów zasilających i sygnałowych; g) sprawdzić dla wszystkich obwodów rezystancję izolacji przewodów sygnałowych (wykonać pomiary); h) sprawdzić dla wszystkich obwodów sygnał (wykonać pomiary). Wykonawca jest zobowiązany wskazać w oddzielnym (w dodatkowym) protokole wszystkie usterki i nieprawidłowości stwierdzone podczas serwisu i konserwacji wraz z przyczynami ich wystąpienia, a także określić zakres i szacunkowe koszty naprawy wszystkich usterek i nieprawidłowości stwierdzonych podczas serwisu i konserwacji w terminie wskazanym przez Zamawiającego Zakres prac awaryjnych W ramach Przedmiotu Zamówienia, w przypadku zgłoszenia awarii przez pracownika Zarządu Transportu Miejskiego, Wykonawca jest zobowiązany podjąć działania polegające na: a) przyjęciu zgłoszenia o awarii od uprawnionych pracowników Zarządu Transportu Miejskiego; b) bezpośrednim podjęciu na obiektach, w ciągu 2 godzin od otrzymania zgłoszenia o awarii, czynności ograniczających skutki awarii, o ile pracownik Zamawiającego uzna podjęcie działań za konieczne; c) wymianie w ciągu 24 godzin niesprawnego urządzenia na zapasowe, na czas wykonania naprawy o ile niesprawne urządzenie jest w wykazie urządzeń zapasowych; 13

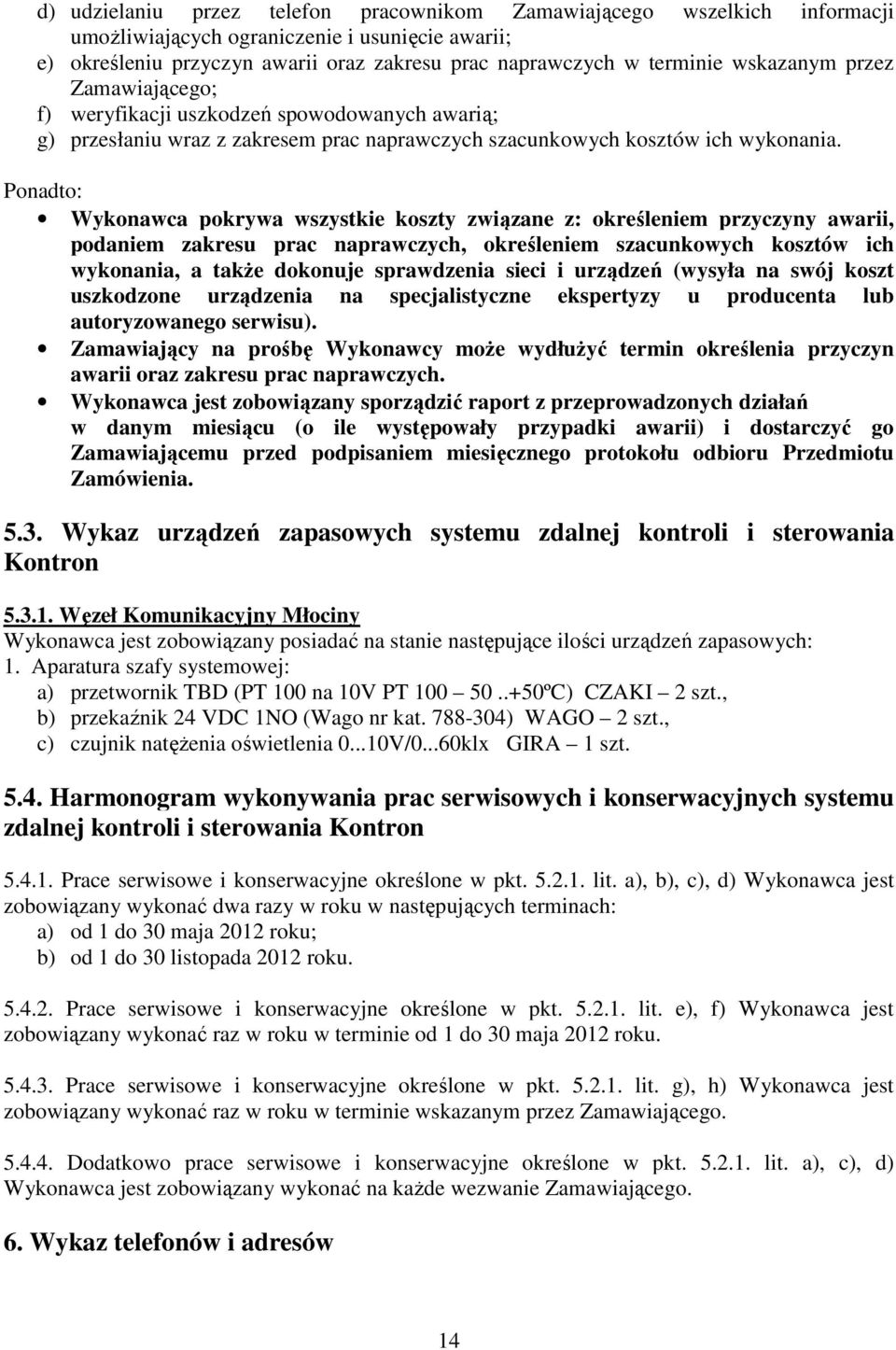

14 d) udzielaniu przez telefon pracownikom Zamawiającego wszelkich informacji umożliwiających ograniczenie i usunięcie awarii; e) określeniu przyczyn awarii oraz zakresu prac naprawczych w terminie wskazanym przez Zamawiającego; f) weryfikacji uszkodzeń spowodowanych awarią; g) przesłaniu wraz z zakresem prac naprawczych szacunkowych kosztów ich wykonania. Ponadto: Wykonawca pokrywa wszystkie koszty związane z: określeniem przyczyny awarii, podaniem zakresu prac naprawczych, określeniem szacunkowych kosztów ich wykonania, a także dokonuje sprawdzenia sieci i urządzeń (wysyła na swój koszt uszkodzone urządzenia na specjalistyczne ekspertyzy u producenta lub autoryzowanego serwisu). Zamawiający na prośbę Wykonawcy może wydłużyć termin określenia przyczyn awarii oraz zakresu prac naprawczych. Wykonawca jest zobowiązany sporządzić raport z przeprowadzonych działań w danym miesiącu (o ile występowały przypadki awarii) i dostarczyć go Zamawiającemu przed podpisaniem miesięcznego protokołu odbioru Przedmiotu Zamówienia Wykaz urządzeń zapasowych systemu zdalnej kontroli i sterowania Kontron Węzeł Komunikacyjny Młociny Wykonawca jest zobowiązany posiadać na stanie następujące ilości urządzeń zapasowych: 1. Aparatura szafy systemowej: a) przetwornik TBD (PT 100 na 10V PT ºC) CZAKI 2 szt., b) przekaźnik 24 VDC 1NO (Wago nr kat ) WAGO 2 szt., c) czujnik natężenia oświetlenia V/0...60klx GIRA 1 szt Harmonogram wykonywania prac serwisowych i konserwacyjnych systemu zdalnej kontroli i sterowania Kontron Prace serwisowe i konserwacyjne określone w pkt lit. a), b), c), d) Wykonawca jest zobowiązany wykonać dwa razy w roku w następujących terminach: a) od 1 do 30 maja 2012 roku; b) od 1 do 30 listopada 2012 roku Prace serwisowe i konserwacyjne określone w pkt lit. e), f) Wykonawca jest zobowiązany wykonać raz w roku w terminie od 1 do 30 maja 2012 roku Prace serwisowe i konserwacyjne określone w pkt lit. g), h) Wykonawca jest zobowiązany wykonać raz w roku w terminie wskazanym przez Zamawiającego Dodatkowo prace serwisowe i konserwacyjne określone w pkt lit. a), c), d) Wykonawca jest zobowiązany wykonać na każde wezwanie Zamawiającego. 6. Wykaz telefonów i adresów 14

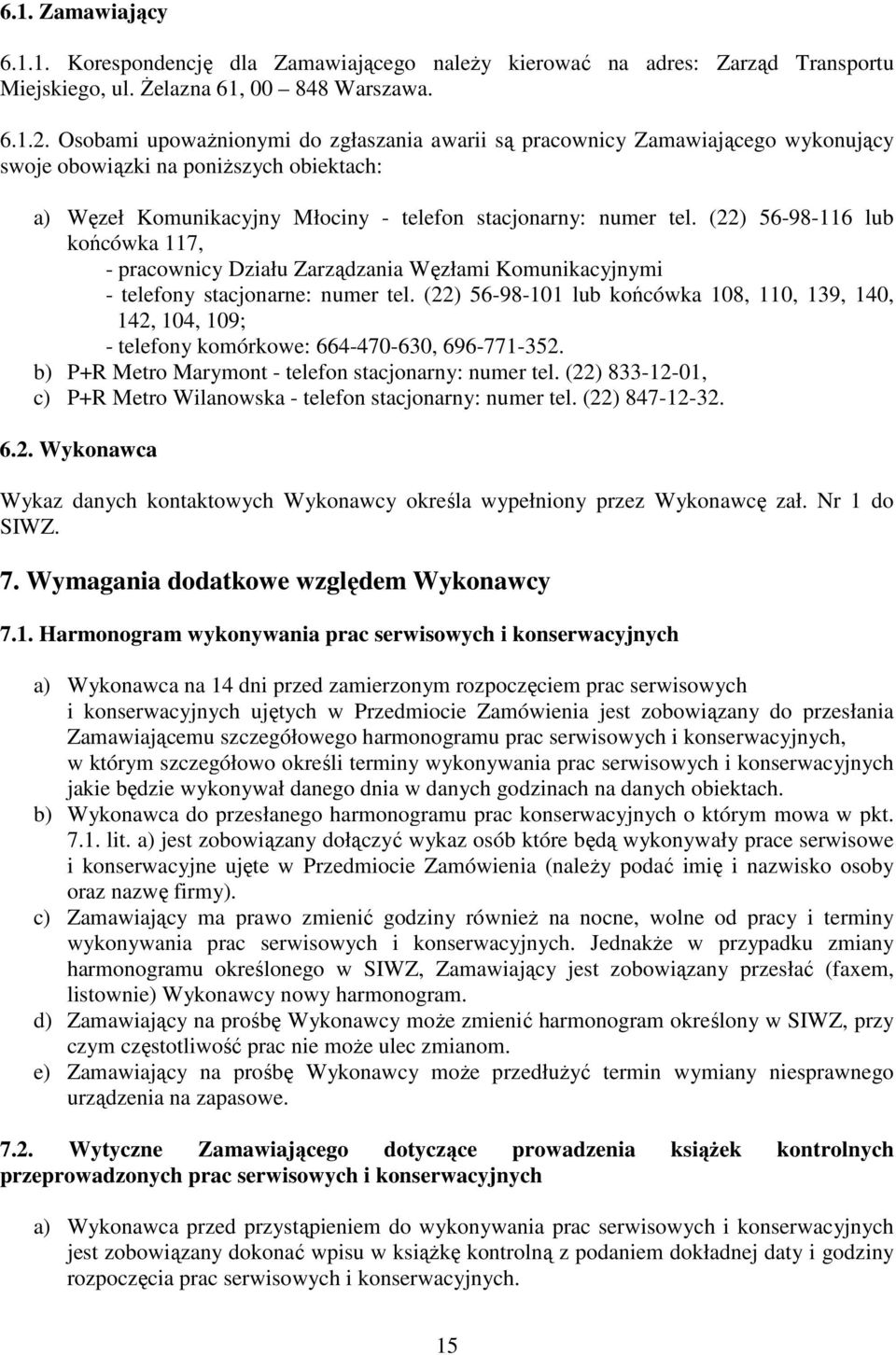

15 6.1. Zamawiający Korespondencję dla Zamawiającego należy kierować na adres: Zarząd Transportu Miejskiego, ul. Żelazna 61, Warszawa Osobami upoważnionymi do zgłaszania awarii są pracownicy Zamawiającego wykonujący swoje obowiązki na poniższych obiektach: a) Węzeł Komunikacyjny Młociny - telefon stacjonarny: numer tel. (22) lub końcówka 117, - pracownicy Działu Zarządzania Węzłami Komunikacyjnymi - telefony stacjonarne: numer tel. (22) lub końcówka 108, 110, 139, 140, 142, 104, 109; - telefony komórkowe: , b) P+R Metro Marymont - telefon stacjonarny: numer tel. (22) , c) P+R Metro Wilanowska - telefon stacjonarny: numer tel. (22) Wykonawca Wykaz danych kontaktowych Wykonawcy określa wypełniony przez Wykonawcę zał. Nr 1 do SIWZ. 7. Wymagania dodatkowe względem Wykonawcy 7.1. Harmonogram wykonywania prac serwisowych i konserwacyjnych a) Wykonawca na 14 dni przed zamierzonym rozpoczęciem prac serwisowych i konserwacyjnych ujętych w Przedmiocie Zamówienia jest zobowiązany do przesłania Zamawiającemu szczegółowego harmonogramu prac serwisowych i konserwacyjnych, w którym szczegółowo określi terminy wykonywania prac serwisowych i konserwacyjnych jakie będzie wykonywał danego dnia w danych godzinach na danych obiektach. b) Wykonawca do przesłanego harmonogramu prac konserwacyjnych o którym mowa w pkt lit. a) jest zobowiązany dołączyć wykaz osób które będą wykonywały prace serwisowe i konserwacyjne ujęte w Przedmiocie Zamówienia (należy podać imię i nazwisko osoby oraz nazwę firmy). c) Zamawiający ma prawo zmienić godziny również na nocne, wolne od pracy i terminy wykonywania prac serwisowych i konserwacyjnych. Jednakże w przypadku zmiany harmonogramu określonego w SIWZ, Zamawiający jest zobowiązany przesłać (faxem, listownie) Wykonawcy nowy harmonogram. d) Zamawiający na prośbę Wykonawcy może zmienić harmonogram określony w SIWZ, przy czym częstotliwość prac nie może ulec zmianom. e) Zamawiający na prośbę Wykonawcy może przedłużyć termin wymiany niesprawnego urządzenia na zapasowe Wytyczne Zamawiającego dotyczące prowadzenia książek kontrolnych przeprowadzonych prac serwisowych i konserwacyjnych a) Wykonawca przed przystąpieniem do wykonywania prac serwisowych i konserwacyjnych jest zobowiązany dokonać wpisu w książkę kontrolną z podaniem dokładnej daty i godziny rozpoczęcia prac serwisowych i konserwacyjnych. 15

16 b) Wykonawca po zakończeniu wykonywania prac serwisowych i konserwacyjnych jest zobowiązany dokonać szczegółowego wpisu w książkę kontrolną z podaniem zakresu prac serwisowych i konserwacyjnych jakie wykonywał w danym terminie oraz podania dokładnej daty i godziny zakończenia prac serwisowych i konserwacyjnych, wykonanie prac serwisowych i konserwacyjnych należy potwierdzić czytelnym podpisem pracownika wykonującego prace serwisowe i konserwacyjne np. Zakres serwisu i konserwacji systemu zdalnej kontroli i sterowania Kontron dot. pkt. 5.2., w dniu roku zostały wykonane następujące prace konserwacyjne określone w pkt : a) sprawdzono poprawność działania systemu; b) wykonano diagnostykę oprogramowania; f) wykonano aktualizację oprogramowania itd.. c) Wykonawca jest zobowiązany do starannego prowadzenia, na każdym z wymienionych obiektów, książek kontrolnych przeprowadzonych prac serwisowych i konserwacyjnych, w których Wykonawca umieszcza wszelkie zapisy dotyczące wykonywania wszelkich prac ujętych w Przedmiocie Zamówienia. Książki kontrolne dla każdego z obiektów będą przechowywane przez Zamawiającego Wytyczne Zamawiającego dotyczące prowadzenia książek kontrolnych przeprowadzonych prac awaryjnych a) Wykonawca przed przystąpieniem do wykonywania prac awaryjnych jest zobowiązany dokonać wpisu w książkę kontrolną z podaniem dokładnej daty i godziny rozpoczęcia prac awaryjnych. b) Wykonawca po zakończeniu wykonywania prac awaryjnych jest zobowiązany dokonać szczegółowego wpisu (np. awaria centrali systemu oddymiania należy podać dokładny model/typ urządzenia oraz nazwę producenta, znajdującej się należy podać dokładną lokalizację urządzenia) w książkę kontrolną z podaniem czynności jakie wykonywał w danym terminie oraz podania dokładnej daty i godziny zakończenia prac awaryjnych, wykonanie prac awaryjnych należy potwierdzić czytelnym podpisem pracownika wykonującego prace. c) Wykonawca jest zobowiązany do starannego prowadzenia, na każdym z wymienionych obiektów, książek kontrolnych przeprowadzonych prac awaryjnych, w których Wykonawca umieszcza wszelkie zapisy dotyczące wykonywania wszelkich prac ujętych w Przedmiocie Zamówienia. Książki kontrolne dla każdego z obiektów będą przechowywane przez Zamawiającego Protokoły prac serwisowych i konserwacyjnych a) Wykonawca po wykonaniu prac serwisowych i konserwacyjnych ujętych w Przedmiocie Zamówienia jest zobowiązany dostarczyć Zamawiającemu protokoły z wykonania prac serwisowych i konserwacyjnych w terminie wskazanym przez Zamawiającego. Protokoły powinny być wystawione odrębnie dla każdego z systemów i instalacji określonych w Opisie Przedmiotu Zamówienia. b) W protokołach potwierdzających wykonanie prac serwisowych i konserwacyjnych Wykonawca powinien umieścić zapisy dot. wykonywania prac serwisowych i konserwacyjnych o których mowa w danym zakresie prac serwisowych i konserwacyjnych dla danego systemu i instalacji. Wzór protokołu wykonania prac serwisowych i konserwacyjnych stanowi zał. Nr 1 do SIWZ. 16
