1 Jednostka projektowania: Team s.c Busko-Zdrój, ul. Wojska Polskiego 18a tel./fax , 1 Egzemplarz Symbol projektu: Symbol opracowania: PB/K/ Faza opracowania: Projekt Budowlany Tom: TOM II. Projekt Architektoniczno-Budowlany Zeszyt: Nazwa obiektu budowlanego: Budowa budynku garażowego, z portiernią i stacją transformatorową oraz parkingu z zagospodarowaniem terenu. Numery ewidencyjne działek: Dz. nr. ewid. 8/2, obręb , dzielnica Praga Północ, Warszawa Nazwa i adres Inwestora: Urząd Kontroli Skarbowej, Ul. Cybernetyki 19B, Warszawa Nazwa opracowania: Projekt Konstrukcyjny Projekt Budowlany Zespół projektowy: Branża Imię i nazwisko Numer uprawnień Data Podpis Konstrukcja Projektował inż. Andrzej Grudzień KL-230/ Sprawdził mgr inż. Małgorzata Grudzień KL-106/

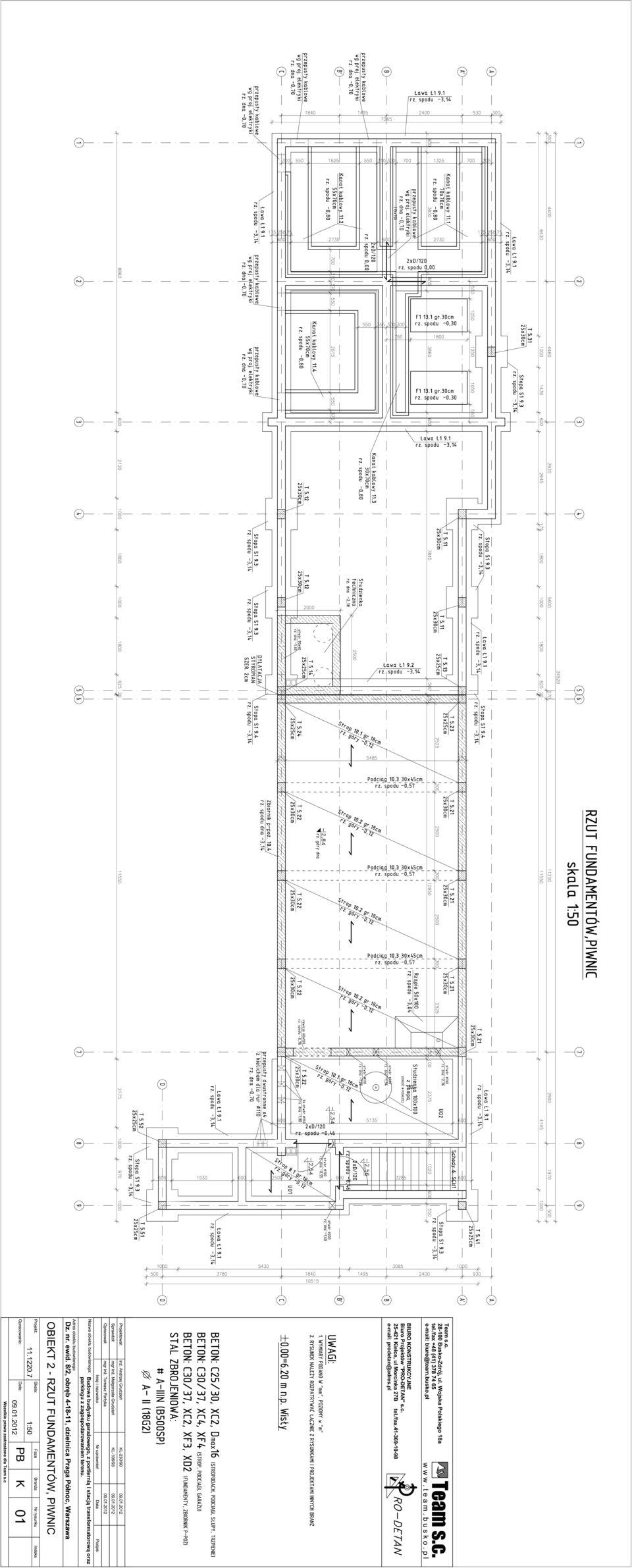

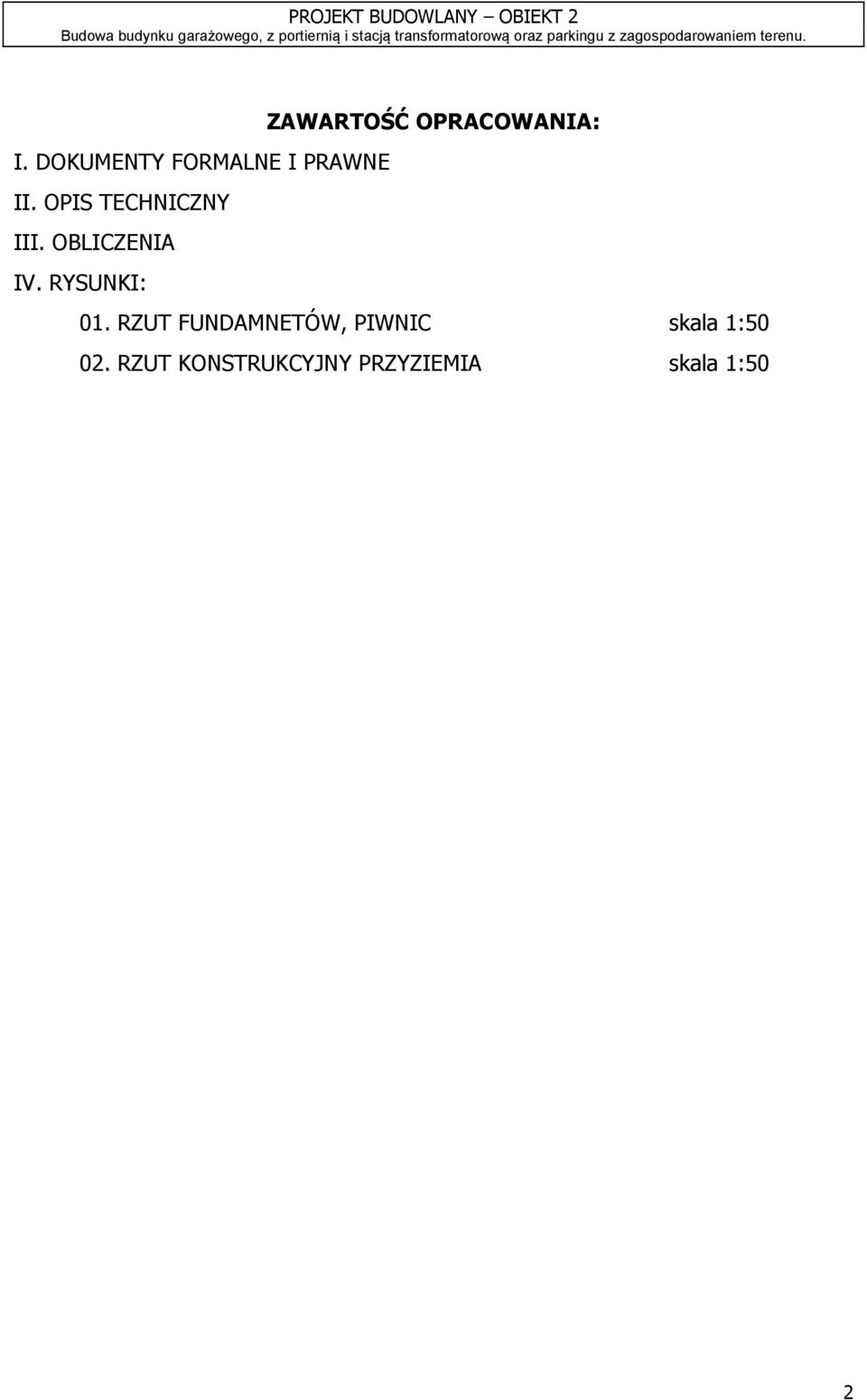

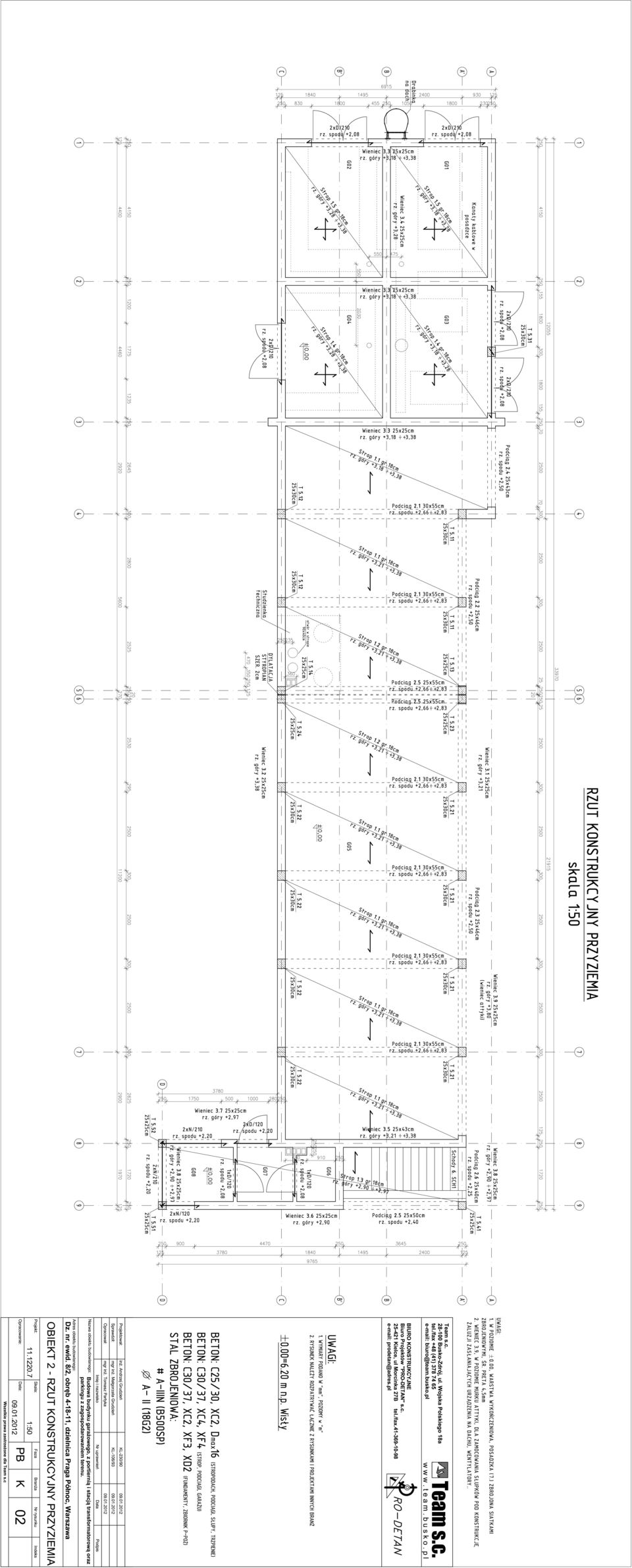

2 ZAWARTOŚĆ OPRACOWANIA: I. DOKUMENTY FORMALNE I PRAWNE II. OPIS TECHNICZNY III. OBLICZENIA IV. RYSUNKI: 01. RZUT FUNDAMNETÓW, PIWNIC skala 1: RZUT KONSTRUKCYJNY PRZYZIEMIA skala 1:50 2

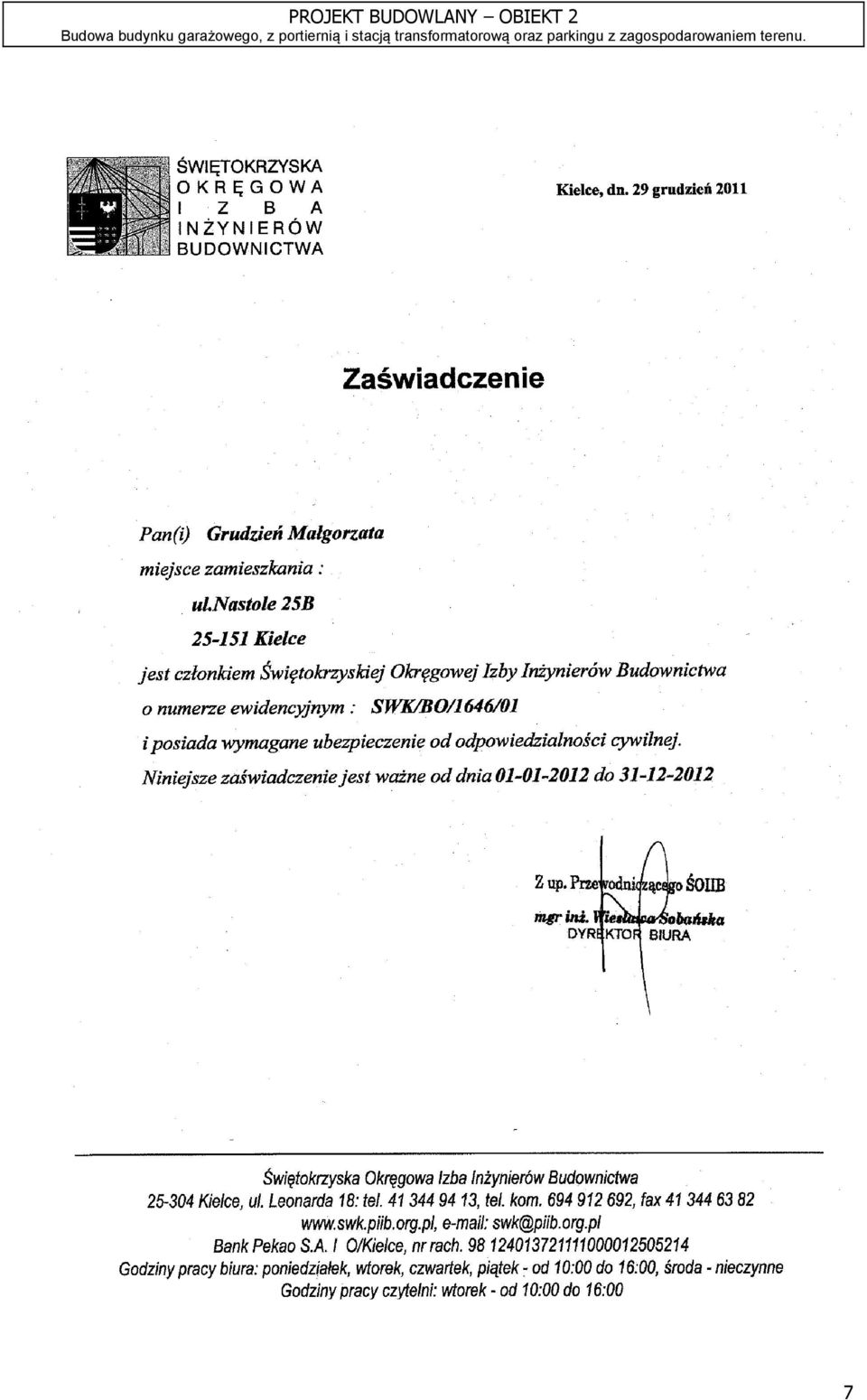

3 I. DOKUMENTY FORMALNE I PRAWNE - Kserokopia uprawnień - projektanta, - Kserokopia uprawnień - sprawdzającego, - Zaświadczenie o przynależności do Izby Inżynierów Budownictwa projektanta, - Zaświadczenie o przynależności do Izby Inżynierów Budownictwa sprawdzającego, - Oświadczenie autora i sprawdzającego, projektu konstrukcji, o tym że projekt został sporządzony zgodnie z obowiązującymi normami, oraz zasadami sztuki budowlanej, 3

4 4

5 5

6 6

7 7

8 KIELCE, OŚWIADCZENIE PROJEKTANTA Zgodnie z Art. 20, ustęp 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Tekst jednolity: Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami oświadczam, że projekt budowlany: KONSTRUKCJA Dla inwestycji: Nazwa projektu budowlanego: Budowa budynku garażowego, z portiernią i stacją transformatorową oraz parkingu z zagospodarowaniem Inwestor: Urząd Kontroli Skarbowej, Ul. Cybernetyki 19B, Warszawa został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Imię i nazwisko projektanta: inż. Andrzej Grudzień Numer uprawnień projektanta: KL-230/90 Podpis: Imię i nazwisko sprawdzającego: mgr inż. Małgorzata Grudzień Numer uprawnień sprawdzającego: KL-106/93 1. Podpis: 8

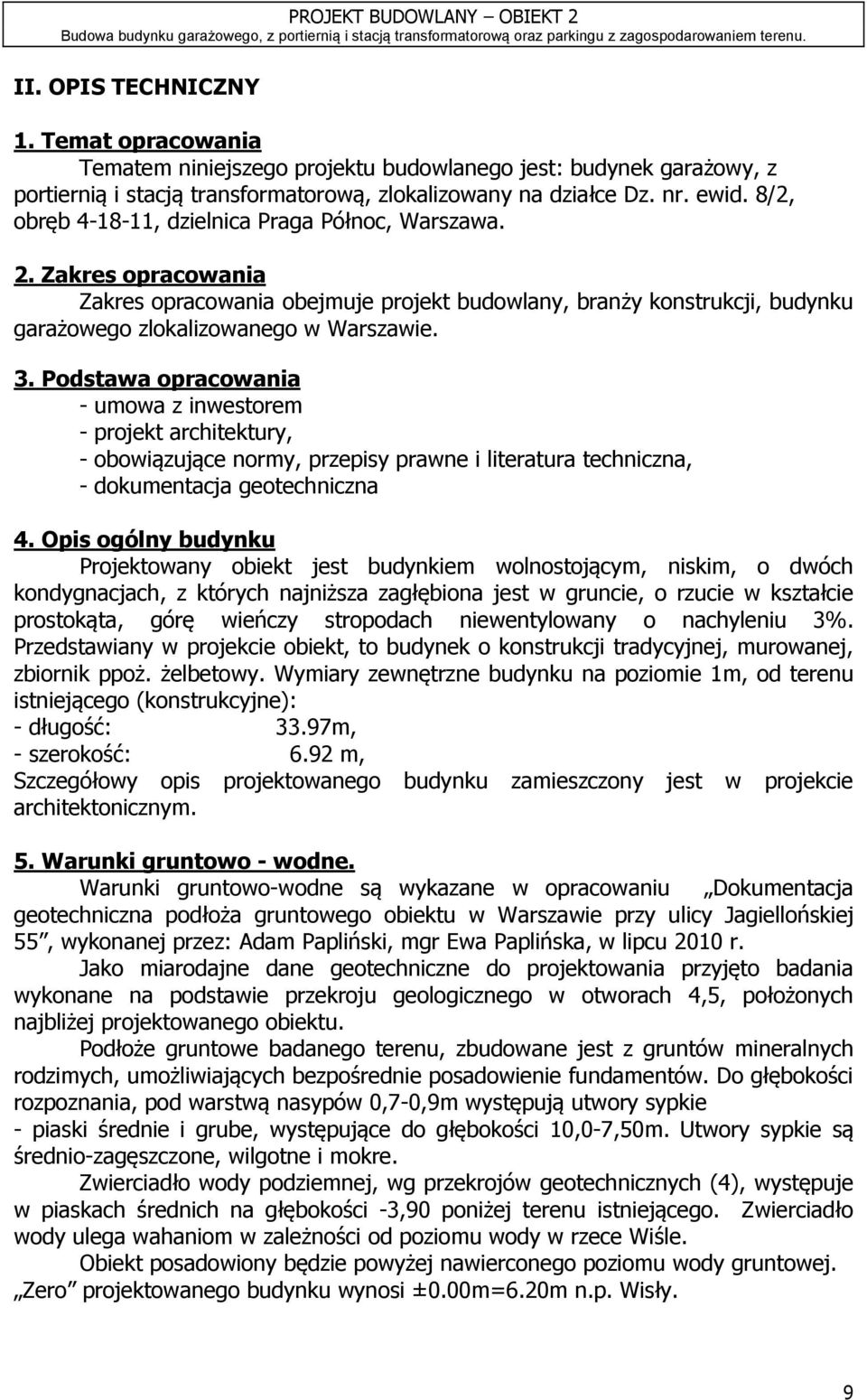

9 II. OPIS TECHNICZNY 1. Temat opracowania Tematem niniejszego projektu budowlanego jest: budynek garażowy, z portiernią i stacją transformatorową, zlokalizowany na działce Dz. nr. ewid. 8/2, obręb , dzielnica Praga Północ, Warszawa. 2. Zakres opracowania Zakres opracowania obejmuje projekt budowlany, branży konstrukcji, budynku garażowego zlokalizowanego w Warszawie. 3. Podstawa opracowania - umowa z inwestorem - projekt architektury, - obowiązujące normy, przepisy prawne i literatura techniczna, - dokumentacja geotechniczna 4. Opis ogólny budynku Projektowany obiekt jest budynkiem wolnostojącym, niskim, o dwóch kondygnacjach, z których najniższa zagłębiona jest w gruncie, o rzucie w kształcie prostokąta, górę wieńczy stropodach niewentylowany o nachyleniu 3%. Przedstawiany w projekcie obiekt, to budynek o konstrukcji tradycyjnej, murowanej, zbiornik ppoż. żelbetowy. Wymiary zewnętrzne budynku na poziomie 1m, od terenu istniejącego (konstrukcyjne): - długość: 33.97m, - szerokość: 6.92 m, Szczegółowy opis projektowanego budynku zamieszczony jest w projekcie architektonicznym. 5. Warunki gruntowo - wodne. Warunki gruntowo-wodne są wykazane w opracowaniu Dokumentacja geotechniczna podłoża gruntowego obiektu w Warszawie przy ulicy Jagiellońskiej 55, wykonanej przez: Adam Papliński, mgr Ewa Paplińska, w lipcu 2010 r. Jako miarodajne dane geotechniczne do projektowania przyjęto badania wykonane na podstawie przekroju geologicznego w otworach 4,5, położonych najbliżej projektowanego obiektu. Podłoże gruntowe badanego terenu, zbudowane jest z gruntów mineralnych rodzimych, umożliwiających bezpośrednie posadowienie fundamentów. Do głębokości rozpoznania, pod warstwą nasypów 0,7-0,9m występują utwory sypkie - piaski średnie i grube, występujące do głębokości 10,0-7,50m. Utwory sypkie są średnio-zagęszczone, wilgotne i mokre. Zwierciadło wody podziemnej, wg przekrojów geotechnicznych (4), występuje w piaskach średnich na głębokości -3,90 poniżej terenu istniejącego. Zwierciadło wody ulega wahaniom w zależności od poziomu wody w rzece Wiśle. Obiekt posadowiony będzie powyżej nawierconego poziomu wody gruntowej. Zero projektowanego budynku wynosi ±0.00m=6.20m n.p. Wisły. 9

10 Obiekt projektuje się posadowić w warstwie II, piasek średni i piaski średnie z domieszką żwirów, o stopniu zagęszczenia Id=0,55, kącie tarcia wewnętrznego 30, gęstości objętościowej18kn/m 3. Grunt opisanej powyżej warstwy jest nośny, odpowiedni do przenoszenia obciążeń od projektowanego obiektu. Nasyp jest gruntem nienośnym. Obiekt posadowić w obrębie tej samej warstwy geotechnicznej. Głębokość posadowienia fundamentów zależy od głębokości przemarzania oraz potrzeb architektonicznych. Projektowany poziom posadowienia ław fundamentowych i zbiornika wynosi -3,14m. OBIEKT POSADOWIONY W PROSTYCH WARUNKACH GRUNTOWYCH. GRUNT NADAJE SIĘ DO BEZPOŚREDNIEGO POSADOWIENIA BUDYNKU. 6. Roboty ziemne Wykop należy wykonać koparką. Pogłębienie wykopu pod fundamenty należy wykonać ręcznie z odrzuceniem urobku na odkład. Zasypkę wykopu na ściany fundamentowe także wykonać ręcznie. W przypadku natrafienia pod ławami fundamentowymi na grunty słabonośne lub nasypowe należy je w całości usunąć i zastąpić betonem podkładowym. Przed rozpoczęciem wykonywania robót ziemnych należy dokładnie zapoznać się z Dokumentacja geotechniczną, wykonaną dla projektowanego obiektu. Pod spodem ław fundamentowych jak i zbiornika, wykonać podkład z chudego betonu gr. 10cm, niżej wykonać podłoże tłucznia z piaskiem gr. 30cm, ubijane warstwami do Is=0,98. Rzędna poziomu posadzki: ±0.00m = 6.20m n. p. Wisły. Poziom posadowienia: -3,14 w stosunku do poziomu ±0.00 budynku. Projektowana rzędna terenu: -0,15m. Po wykonaniu fundamentów, ścian fundamentowych, budynek wewnątrz wypełnić piaskiem. Piasek zagęszczać warstwami. 7. Opis konstrukcyjno-budowlany Przedstawiony w projekcie obiekt, to dwukondygnacyjny budynek, częściowo podpiwniczony, pomieszczeniami technicznymi i zbiornikiem p-poż. Konstrukcja budynku mieszana, murowane ściany nadziemia, żelbetowy zbiornik p-poż., wylewane płyty stropowe, podciągi, trzpienie i klatka schodowa. Wymagania materiałowe dla obiektu: - beton: C25/30 XC2 - część nadziemna - stropach, podciągi, trzpienie C30/37 XC4, XF4 strop podciągi garażu, C30/37 XC2, XF3, XD2 fundamenty, zbiornik ppoż. C8/10 (B10) - beton podkładowy, - stal zbrojeniowa: A-IIIN (B500SP), A-II (18G2) - stal profilowa: S235JR Wymagania PPOŻ dla obiektu: Omawiany budynek należy do klasy odporności ogniowej D. Poszczególne elementy konstrukcyjne posiadają odpowiednie klasy odporności ogniowej (zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim 10

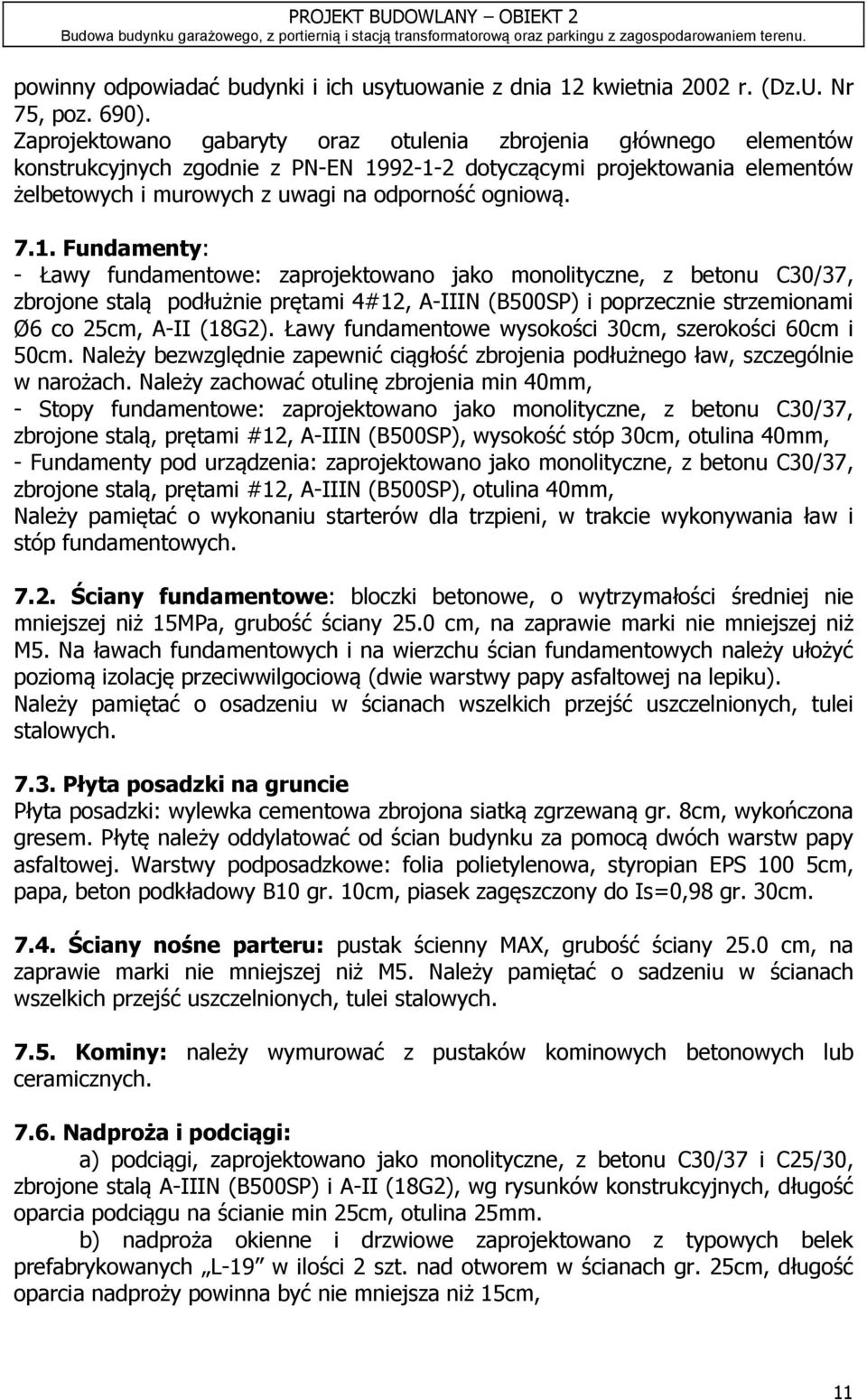

11 powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r. (Dz.U. Nr 75, poz. 690). Zaprojektowano gabaryty oraz otulenia zbrojenia głównego elementów konstrukcyjnych zgodnie z PN-EN dotyczącymi projektowania elementów żelbetowych i murowych z uwagi na odporność ogniową Fundamenty: - Ławy fundamentowe: zaprojektowano jako monolityczne, z betonu C30/37, zbrojone stalą podłużnie prętami 4#12, A-IIIN (B500SP) i poprzecznie strzemionami Ø6 co 25cm, A-II (18G2). Ławy fundamentowe wysokości 30cm, szerokości 60cm i 50cm. Należy bezwzględnie zapewnić ciągłość zbrojenia podłużnego ław, szczególnie w narożach. Należy zachować otulinę zbrojenia min 40mm, - Stopy fundamentowe: zaprojektowano jako monolityczne, z betonu C30/37, zbrojone stalą, prętami #12, A-IIIN (B500SP), wysokość stóp 30cm, otulina 40mm, - Fundamenty pod urządzenia: zaprojektowano jako monolityczne, z betonu C30/37, zbrojone stalą, prętami #12, A-IIIN (B500SP), otulina 40mm, Należy pamiętać o wykonaniu starterów dla trzpieni, w trakcie wykonywania ław i stóp fundamentowych Ściany fundamentowe: bloczki betonowe, o wytrzymałości średniej nie mniejszej niż 15MPa, grubość ściany 25.0 cm, na zaprawie marki nie mniejszej niż M5. Na ławach fundamentowych i na wierzchu ścian fundamentowych należy ułożyć poziomą izolację przeciwwilgociową (dwie warstwy papy asfaltowej na lepiku). Należy pamiętać o osadzeniu w ścianach wszelkich przejść uszczelnionych, tulei stalowych Płyta posadzki na gruncie Płyta posadzki: wylewka cementowa zbrojona siatką zgrzewaną gr. 8cm, wykończona gresem. Płytę należy oddylatować od ścian budynku za pomocą dwóch warstw papy asfaltowej. Warstwy podposadzkowe: folia polietylenowa, styropian EPS 100 5cm, papa, beton podkładowy B10 gr. 10cm, piasek zagęszczony do Is=0,98 gr. 30cm Ściany nośne parteru: pustak ścienny MAX, grubość ściany 25.0 cm, na zaprawie marki nie mniejszej niż M5. Należy pamiętać o sadzeniu w ścianach wszelkich przejść uszczelnionych, tulei stalowych Kominy: należy wymurować z pustaków kominowych betonowych lub ceramicznych Nadproża i podciągi: a) podciągi, zaprojektowano jako monolityczne, z betonu C30/37 i C25/30, zbrojone stalą A-IIIN (B500SP) i A-II (18G2), wg rysunków konstrukcyjnych, długość oparcia podciągu na ścianie min 25cm, otulina 25mm. b) nadproża okienne i drzwiowe zaprojektowano z typowych belek prefabrykowanych L-19 w ilości 2 szt. nad otworem w ścianach gr. 25cm, długość oparcia nadproży powinna być nie mniejsza niż 15cm, 11

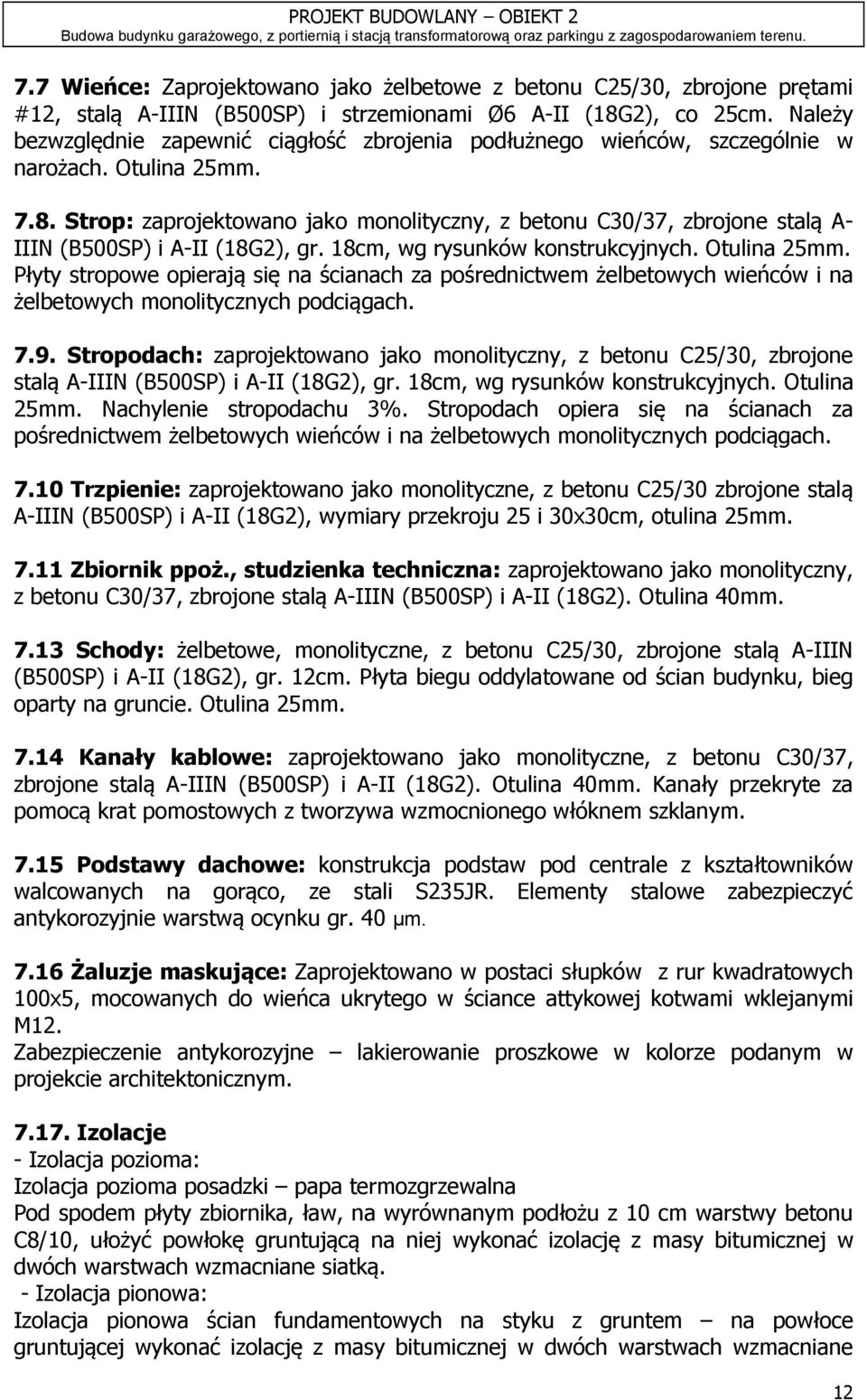

12 7.7 Wieńce: Zaprojektowano jako żelbetowe z betonu C25/30, zbrojone prętami #12, stalą A-IIIN (B500SP) i strzemionami Ø6 A-II (18G2), co 25cm. Należy bezwzględnie zapewnić ciągłość zbrojenia podłużnego wieńców, szczególnie w narożach. Otulina 25mm Strop: zaprojektowano jako monolityczny, z betonu C30/37, zbrojone stalą A- IIIN (B500SP) i A-II (18G2), gr. 18cm, wg rysunków konstrukcyjnych. Otulina 25mm. Płyty stropowe opierają się na ścianach za pośrednictwem żelbetowych wieńców i na żelbetowych monolitycznych podciągach Stropodach: zaprojektowano jako monolityczny, z betonu C25/30, zbrojone stalą A-IIIN (B500SP) i A-II (18G2), gr. 18cm, wg rysunków konstrukcyjnych. Otulina 25mm. Nachylenie stropodachu 3%. Stropodach opiera się na ścianach za pośrednictwem żelbetowych wieńców i na żelbetowych monolitycznych podciągach Trzpienie: zaprojektowano jako monolityczne, z betonu C25/30 zbrojone stalą A-IIIN (B500SP) i A-II (18G2), wymiary przekroju 25 i 30x30cm, otulina 25mm Zbiornik ppoż., studzienka techniczna: zaprojektowano jako monolityczny, z betonu C30/37, zbrojone stalą A-IIIN (B500SP) i A-II (18G2). Otulina 40mm Schody: żelbetowe, monolityczne, z betonu C25/30, zbrojone stalą A-IIIN (B500SP) i A-II (18G2), gr. 12cm. Płyta biegu oddylatowane od ścian budynku, bieg oparty na gruncie. Otulina 25mm Kanały kablowe: zaprojektowano jako monolityczne, z betonu C30/37, zbrojone stalą A-IIIN (B500SP) i A-II (18G2). Otulina 40mm. Kanały przekryte za pomocą krat pomostowych z tworzywa wzmocnionego włóknem szklanym Podstawy dachowe: konstrukcja podstaw pod centrale z kształtowników walcowanych na gorąco, ze stali S235JR. Elementy stalowe zabezpieczyć antykorozyjnie warstwą ocynku gr. 40 µm Żaluzje maskujące: Zaprojektowano w postaci słupków z rur kwadratowych 100x5, mocowanych do wieńca ukrytego w ściance attykowej kotwami wklejanymi M12. Zabezpieczenie antykorozyjne lakierowanie proszkowe w kolorze podanym w projekcie architektonicznym Izolacje - Izolacja pozioma: Izolacja pozioma posadzki papa termozgrzewalna Pod spodem płyty zbiornika, ław, na wyrównanym podłożu z 10 cm warstwy betonu C8/10, ułożyć powłokę gruntującą na niej wykonać izolację z masy bitumicznej w dwóch warstwach wzmacniane siatką. - Izolacja pionowa: Izolacja pionowa ścian fundamentowych na styku z gruntem na powłoce gruntującej wykonać izolację z masy bitumicznej w dwóch warstwach wzmacniane 12

13 siatką, a na nie położyć styropian XPS gr. 8cm. Zagięcia na styku fundament ściana oraz fundament podlewka z chudego betonu niwelować za pomocą faset. - Izolacja zbiornika ppoż.: wewnątrz i na zewnątrz zbiornika wykonać izolację przeciwwilgociową, z masy bitumicznej. 8. Uwagi: Wytyczne betonowania: Do szalowania elementów konstrukcyjnych obiektu stosować inwentaryzowane deskowanie stalowe, aby uzyskać gładką powierzchnię zewnętrzną betonu. Do łączenia deskowań stosować patentowe łączniki zapewniające szczelność elementu po stwardnieniu betonu. Zbrojenie układać z zachowaniem grubości otuliny podanej na rysunkach. Do betonowania stosować mieszankę uprzednio zaprojektowaną i kontrolowaną laboratoryjnie. Normy odniesienia: PN-EN 1990:2004/A1:2008 Eurokod 0 - Podstawy projektowania konstrukcji PN-EN :2004 Eurokod 1: Oddziaływania na konstrukcje Część 1-1: Oddziaływania ogólne Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN :2005 ~ - Część 1-3: Oddziaływania ogólne Obciążenie śniegiem. Strefa obciążenia śniegiem gruntu 2 - Warszawa. PN-EN :2005 ~ - Część 1-4: Oddziaływania ogólne Oddziaływania wiatru. Strefa obciążenia wiatrem 1 - Warszawa. PN-EN 1996 Eurokod 6: Projektowanie konstrukcji murowych PN-81-B Grunty budowlane. Posadowienie bezpośrednie bud. PN-82-B Obciążenia budowli. Obciążenia zmienne technologiczne. Obciążenia pojazdami. UWAGA: Wszystkie materiały stosowane do wykonania w obiekcie należy wbudować zgodnie z technologią stosowania podaną przez producenta. W razie jakichkolwiek wątpliwości należy skontaktować się z producentem danego wyrobu. Projekt należy rozpatrywać wraz z innymi projektami innych branż. Roboty wykonywać zgodnie z warunkami technicznymi odbioru robót budowlano-montażowych, przepisami prawa budowlanego, przepisami BHP i Ppoż. oraz wytycznymi zawartymi poniżej. Projekt należy rozpatrywać kompleksowo. Przed rozpoczęciem robót zapoznać się z projektami wszystkich branż w celu ustalenia kolejności i zakresu robót. Jeśli jakakolwiek pozycja jest uwzględniona w przedmiarze, a nie znaleziono jej na rysunkach, należy uwzględnić ją na budowie. Jeśli pozycja jest ujęta w projekcie, a nie ujęta w przedmiarze, należy uwzględnić ją również. OBIEKT WYKONAĆ ZGODNIE Z WIEDZĄ I SZTUKĄ BUDOWLANĄ. inż. Andrzej Grudzień nr upr. KL-230/90 13

14 III. OBLICZENIA - obciążenie śniegiem strefa 2 S k =0.9 kn/m 2, - obciążenie wiatrem strefa 1 q k =0.25 kn/m 2, - obciążenie stropodachu użytkowe 1.0 kn/m 2, - obciążenie stropodachu zastępcze od urządzeń 4.0 kn/m 2, - obciążenie stropodachu zastępcze od wentylacji i urządzenia pod stropodachem 1.0 kn/m 2 ; 0.7 kn/m 2, - obciążenie stropu na stróżówką użytkowe 1.5 kn/m 2, - obciążenie stropu nad zbiornikiem użytkowe 2.5 kn/m 2, OBLCZENIA WYNIKOWE: Pozycja: Strop 1.1 Materiał: Beton C25/30 (B30), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: Strop jednokierunkowo zbrojony, obustronnie utwierdzony, Wymiary: grubość stropu h=18cm, Zbrojenie: #10 co 20cm zbrojenie przęsłowe, #10 co 20cm zbrojenie podporowe, φ 6 co 20cm zbrojenie rozdzielcze, Pozycja: Strop 1.2 Materiał: Beton C25/30 (B30), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: Strop jednokierunkowo zbrojony, jednostronnie utwierdzony, Wymiary: grubość stropu h=18cm, Zbrojenie: #10 co 20cm zbrojenie przęsłowe, #10 co 20cm zbrojenie podporowe, φ 6 co 20cm zbrojenie rozdzielcze, Pozycja: Strop 1.3 Materiał: Beton C25/30 (B30), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: Strop jednokierunkowo zbrojony, wolnopodparty, Wymiary: grubość stropu h=18cm, Zbrojenie: #10 co 20cm zbrojenie przęsłowe, φ 6 co 20cm zbrojenie rozdzielcze, Pozycja: Strop 1.4 Materiał: Beton C25/30 (B30), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: Strop dwukierunkowo zbrojony, wolnopodparty na jednej krawędzi, zamocowany na trzech, Wymiary: grubość stropu h=18cm, Zbrojenie: #10 co 20cm zbrojenie przęsłowe, #10 co 20cm zbrojenie podporowe, φ 6 co 20cm zbrojenie rozdzielcze, 14

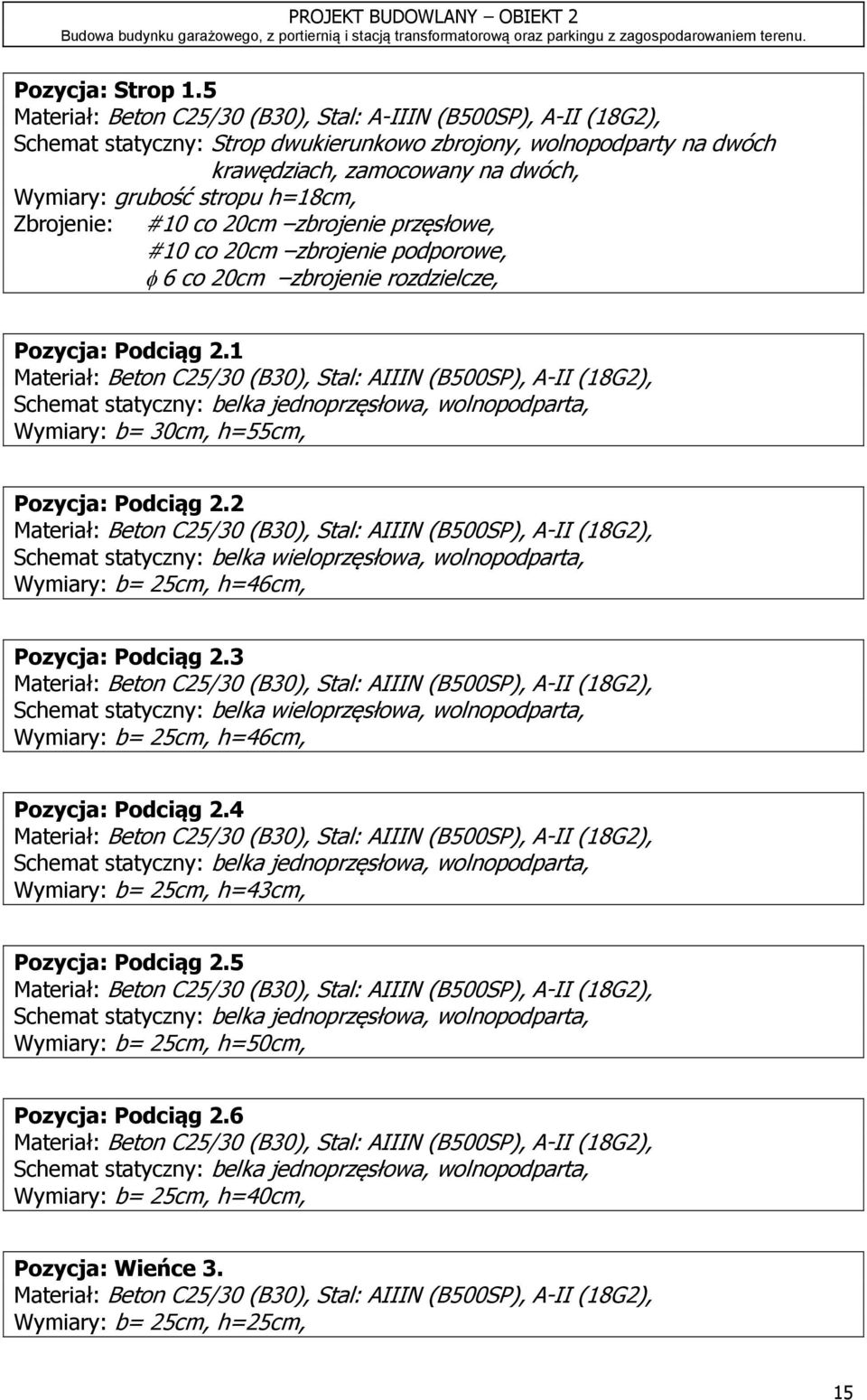

15 Pozycja: Strop 1.5 Materiał: Beton C25/30 (B30), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: Strop dwukierunkowo zbrojony, wolnopodparty na dwóch krawędziach, zamocowany na dwóch, Wymiary: grubość stropu h=18cm, Zbrojenie: #10 co 20cm zbrojenie przęsłowe, #10 co 20cm zbrojenie podporowe, φ 6 co 20cm zbrojenie rozdzielcze, Pozycja: Podciąg 2.1 Materiał: Beton C25/30 (B30), Stal: AIIIN (B500SP), A-II (18G2), Schemat statyczny: belka jednoprzęsłowa, wolnopodparta, Wymiary: b= 30cm, h=55cm, Pozycja: Podciąg 2.2 Materiał: Beton C25/30 (B30), Stal: AIIIN (B500SP), A-II (18G2), Schemat statyczny: belka wieloprzęsłowa, wolnopodparta, Wymiary: b= 25cm, h=46cm, Pozycja: Podciąg 2.3 Materiał: Beton C25/30 (B30), Stal: AIIIN (B500SP), A-II (18G2), Schemat statyczny: belka wieloprzęsłowa, wolnopodparta, Wymiary: b= 25cm, h=46cm, Pozycja: Podciąg 2.4 Materiał: Beton C25/30 (B30), Stal: AIIIN (B500SP), A-II (18G2), Schemat statyczny: belka jednoprzęsłowa, wolnopodparta, Wymiary: b= 25cm, h=43cm, Pozycja: Podciąg 2.5 Materiał: Beton C25/30 (B30), Stal: AIIIN (B500SP), A-II (18G2), Schemat statyczny: belka jednoprzęsłowa, wolnopodparta, Wymiary: b= 25cm, h=50cm, Pozycja: Podciąg 2.6 Materiał: Beton C25/30 (B30), Stal: AIIIN (B500SP), A-II (18G2), Schemat statyczny: belka jednoprzęsłowa, wolnopodparta, Wymiary: b= 25cm, h=40cm, Pozycja: Wieńce 3. Materiał: Beton C25/30 (B30), Stal: AIIIN (B500SP), A-II (18G2), Wymiary: b= 25cm, h=25cm, 15

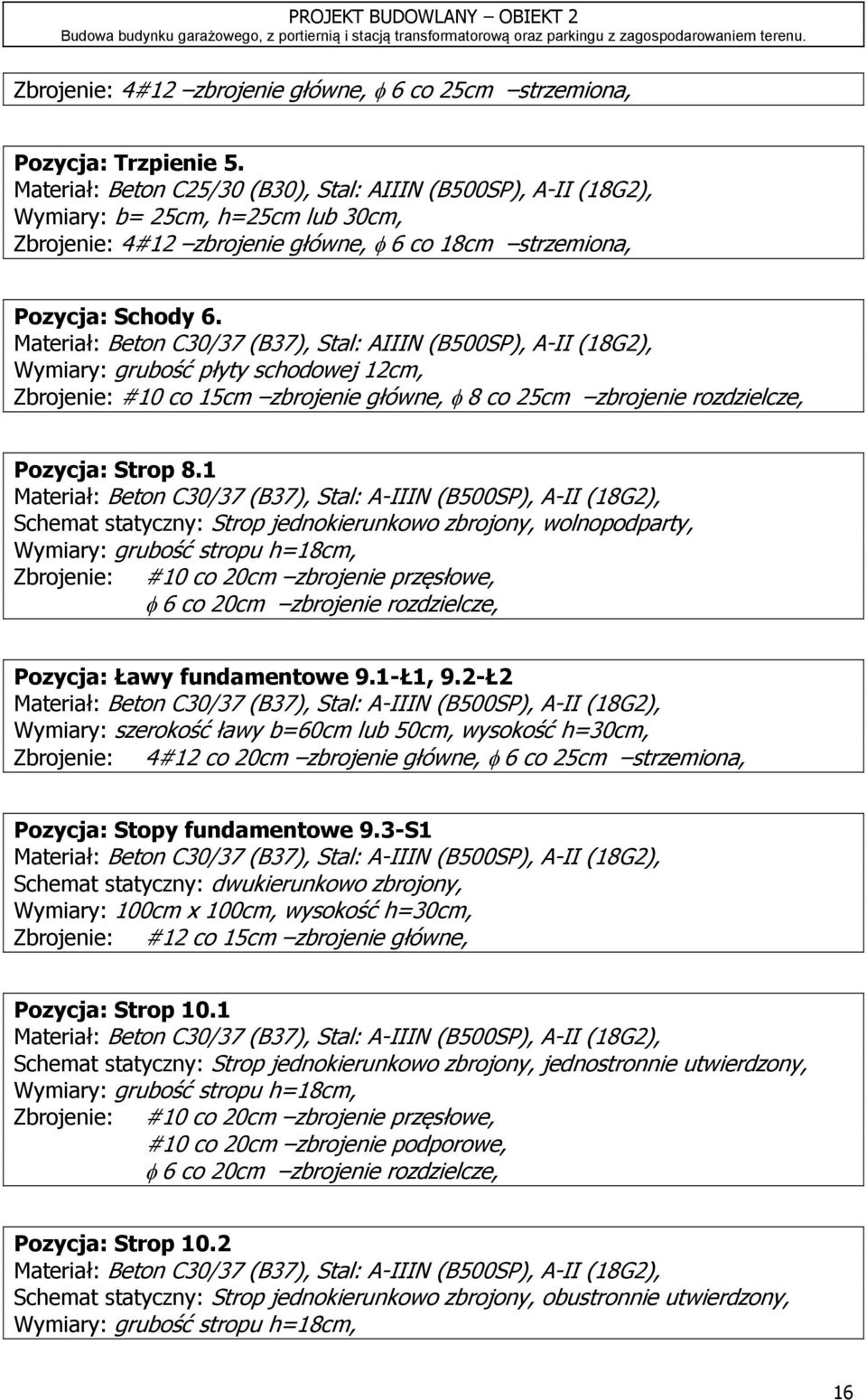

16 Zbrojenie: 4#12 zbrojenie główne, φ 6 co 25cm strzemiona, Pozycja: Trzpienie 5. Materiał: Beton C25/30 (B30), Stal: AIIIN (B500SP), A-II (18G2), Wymiary: b= 25cm, h=25cm lub 30cm, Zbrojenie: 4#12 zbrojenie główne, φ 6 co 18cm strzemiona, Pozycja: Schody 6. Materiał: Beton C30/37 (B37), Stal: AIIIN (B500SP), A-II (18G2), Wymiary: grubość płyty schodowej 12cm, Zbrojenie: #10 co 15cm zbrojenie główne, φ 8 co 25cm zbrojenie rozdzielcze, Pozycja: Strop 8.1 Materiał: Beton C30/37 (B37), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: Strop jednokierunkowo zbrojony, wolnopodparty, Wymiary: grubość stropu h=18cm, Zbrojenie: #10 co 20cm zbrojenie przęsłowe, φ 6 co 20cm zbrojenie rozdzielcze, Pozycja: Ławy fundamentowe 9.1-Ł1, 9.2-Ł2 Materiał: Beton C30/37 (B37), Stal: A-IIIN (B500SP), A-II (18G2), Wymiary: szerokość ławy b=60cm lub 50cm, wysokość h=30cm, Zbrojenie: 4#12 co 20cm zbrojenie główne, φ 6 co 25cm strzemiona, Pozycja: Stopy fundamentowe 9.3-S1 Materiał: Beton C30/37 (B37), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: dwukierunkowo zbrojony, Wymiary: 100cm x 100cm, wysokość h=30cm, Zbrojenie: #12 co 15cm zbrojenie główne, Pozycja: Strop 10.1 Materiał: Beton C30/37 (B37), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: Strop jednokierunkowo zbrojony, jednostronnie utwierdzony, Wymiary: grubość stropu h=18cm, Zbrojenie: #10 co 20cm zbrojenie przęsłowe, #10 co 20cm zbrojenie podporowe, φ 6 co 20cm zbrojenie rozdzielcze, Pozycja: Strop 10.2 Materiał: Beton C30/37 (B37), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: Strop jednokierunkowo zbrojony, obustronnie utwierdzony, Wymiary: grubość stropu h=18cm, 16

17 Zbrojenie: #10 co 20cm zbrojenie przęsłowe, #10 co 20cm zbrojenie podporowe, φ 6 co 20cm zbrojenie rozdzielcze, Pozycja: Podciąg 10.3 Materiał: Beton C30/37 (B37), Stal: AIIIN (B500SP), A-II (18G2), Schemat statyczny: belka jednoprzęsłowa, wolnopodparta, Wymiary: b= 30cm, h=45cm, Pozycja: Zbiornik ppoż Materiał: Beton C30/37 (B37), Stal: A-IIIN (B500SP), A-II (18G2), Wymiary: grubość dna 30cm, grubość ścian 25cm, Zbrojenie: #12 co 12cm zbrojenie przęsłowe, pionowe i poziome, #16 co 12cm zbrojenie w narożach zbiornika, pionowe i poziome, φ 6 łączniki, kobyłki, 17

18 Pozycja: Kanały kablowe 11. Materiał: Beton C30/37 (B37), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: kanały jednokierunkowo zbrojone, Wymiary: grubość ścianek 10cm, grubość dna 10cm, Zbrojenie: #10 co 15cm zbrojenie główne, φ 6 co 15cm zbrojenie rozdzielcze, Pozycja: Fundament 13.1 Materiał: Beton C30/37 (B37), Stal: A-IIIN (B500SP), A-II (18G2), Schemat statyczny: płyta dwukierunkowo zbrojona, góra i dołem, Wymiary: grubość płyty 30cm, Zbrojenie: #12 co 15cm zbrojenie główne (góra i dołem), φ 6 kobyłki, Obliczenia wykonana no za pomocą programów: Robot oraz RM-Win. inż. Andrzej Grudzień nr upr. KL-230/90 18

19
