1 th-tune Terminal wewnętrzny (pokojowy) Instrukcja obsługi (w połączeniu z pompą ciepła ecogeo)

2 1 Informacje ogólne Th-Tune współpracuje z pompami ciepła Ecoforest ecogeo w celu dokładnego zarządzania temperaturą wewnątrz pomieszczeń. Terminal jest wyposażony w czujnik temperatury i czujnik wilgotności. Zasilanie 230 V. Ustawianie temperatury jest dla użytkownika proste i intuicyjne, a odbywa się za pomocą pokrętła. Użytkownik może również dokonywać innych korekt, takich jak wybór trybu pracy, programu itp. Kompaktowe wymiary i elegancki design sprawiają że świetnie wkomponowuje się w każde wnętrze. 2 Instrukcja obsługi 2.1 Informacje ogólne Numer Opis Numer Opis 1 Panel przedni -- 5 Przycisk [ON/OFF] 2 Obudowa -- 6 Przycisk [TRYB] 3 Wyświetlacz -- 7 Przycisk [ZEGAR] 4 Pokrętło wyboru 8 Przycisk [WENTYLATOR] Tabela 2.1. Główne części składowe terminala th-tune. strona 2

3 2.2 Wymiary Rysunek 2.2. Główne wymiary terminala th-tune. Rysunek 2.3. Główne wymiary podstawy terminala th-tune. strona 3

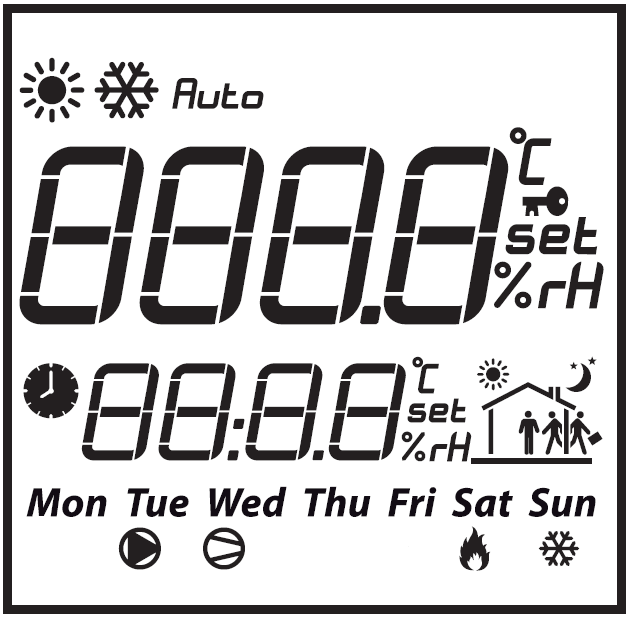

4 2.3 Wyświetlacz Poniżej opis głównych pól I ikon wyświetlacza Numer Opis Numer Opis 1 Pole główne 5 Aktualny tryb pracy OGRZEWANIE/CHŁODZENIE 2 Pole dodatkowe 6 Dni tygodnia 3 Program operacyjny LATO/ZIMA AUTO 7 Aktualne przedziały czasowe 4 Aktywne urządzenia 8 Programowanie czasowe/harmonogram Tabela 2.4. Ikony na wyświetlaczu terminala th-tune. 2.4 Włączanie/Wyłączanie terminala Aby włączyć/wyłączyć terminal przytrzymaj przycisk aż urządzenie zostanie włączone/wyłączone. Jeżeli na wyświetlaczu widzisz "Cn", oznacza to, że nie ma komunikacji pomiędzy th-tune, a mikroprocesorem pompy ciepła. Zaraz po włączeniu zasilania terminala wyświetlacz pokazuje Cn przez 30 sekund aż do nawiązania łączności. Jeśli zostanie wyświetlone słowo Init oznacza to że terminal jest inicjowany przez mikroprocesor pompy ciepła. Jeżeli proces ten trwa dłużej niż 10 minut oznacza to że są problemy komunikacji (sprawdzić kabel). 2.5 Parametry wyświetlacza Po kilku sekundach (bez dotykania przycisków) na wyświetlaczu jest pokazywana aktualna temperatura w pomieszczeniu i aktualny czas. Po kliknięciu na będzie wyświetlana zadana temperatura wewnętrzna, wilgotność i temperatura zewnętrzna. strona 4

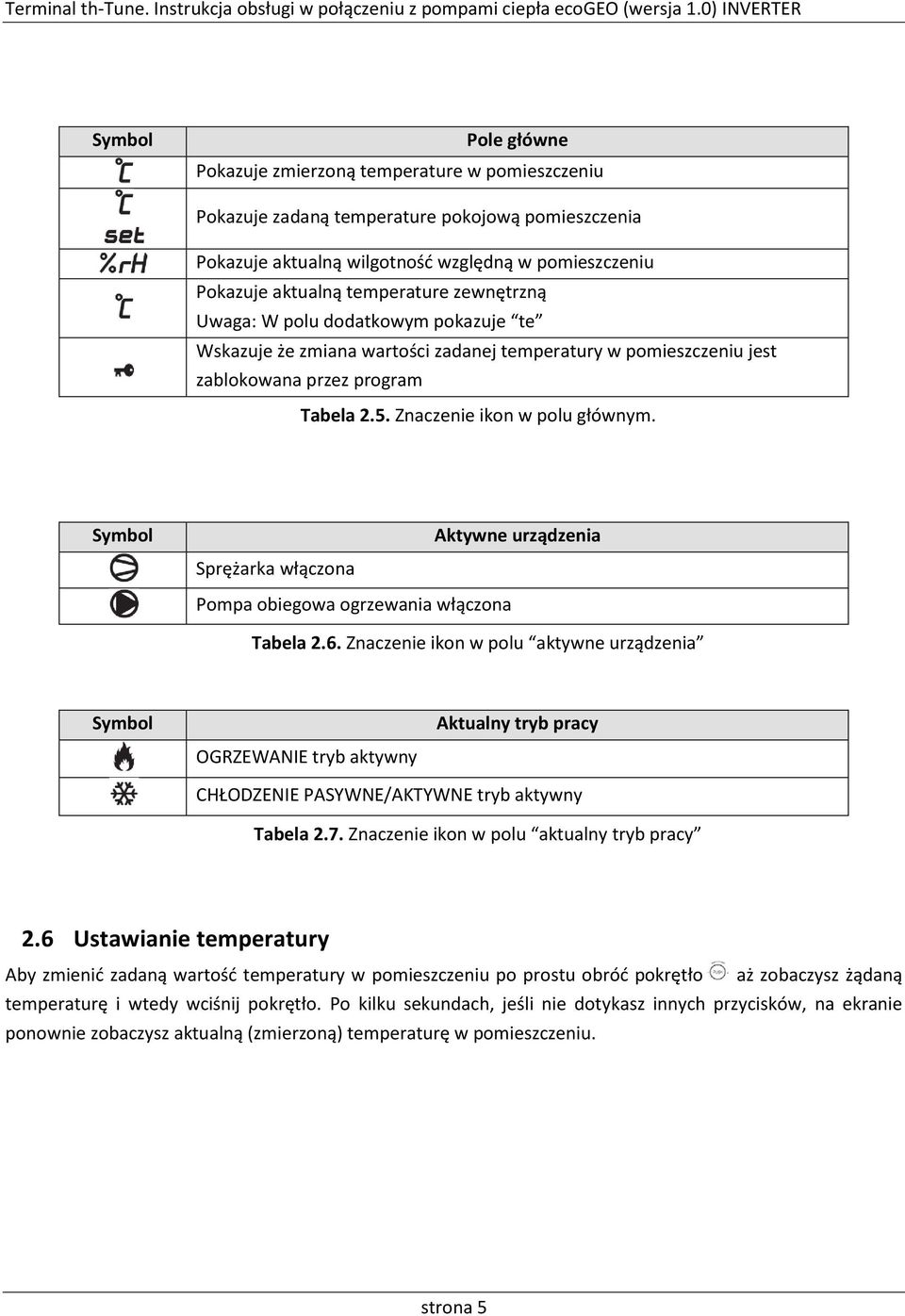

5 Pole główne Pokazuje zmierzoną temperature w pomieszczeniu Pokazuje zadaną temperature pokojową pomieszczenia Pokazuje aktualną wilgotność względną w pomieszczeniu Pokazuje aktualną temperature zewnętrzną Uwaga: W polu dodatkowym pokazuje te Wskazuje że zmiana wartości zadanej temperatury w pomieszczeniu jest zablokowana przez program Tabela 2.5. Znaczenie ikon w polu głównym. Sprężarka włączona Aktywne urządzenia Pompa obiegowa ogrzewania włączona Tabela 2.6. Znaczenie ikon w polu aktywne urządzenia Aktualny tryb pracy OGRZEWANIE tryb aktywny CHŁODZENIE PASYWNE/AKTYWNE tryb aktywny Tabela 2.7. Znaczenie ikon w polu aktualny tryb pracy 2.6 Ustawianie temperatury Aby zmienić zadaną wartość temperatury w pomieszczeniu po prostu obróć pokrętło aż zobaczysz żądaną temperaturę i wtedy wciśnij pokrętło. Po kilku sekundach, jeśli nie dotykasz innych przycisków, na ekranie ponownie zobaczysz aktualną (zmierzoną) temperaturę w pomieszczeniu. strona 5

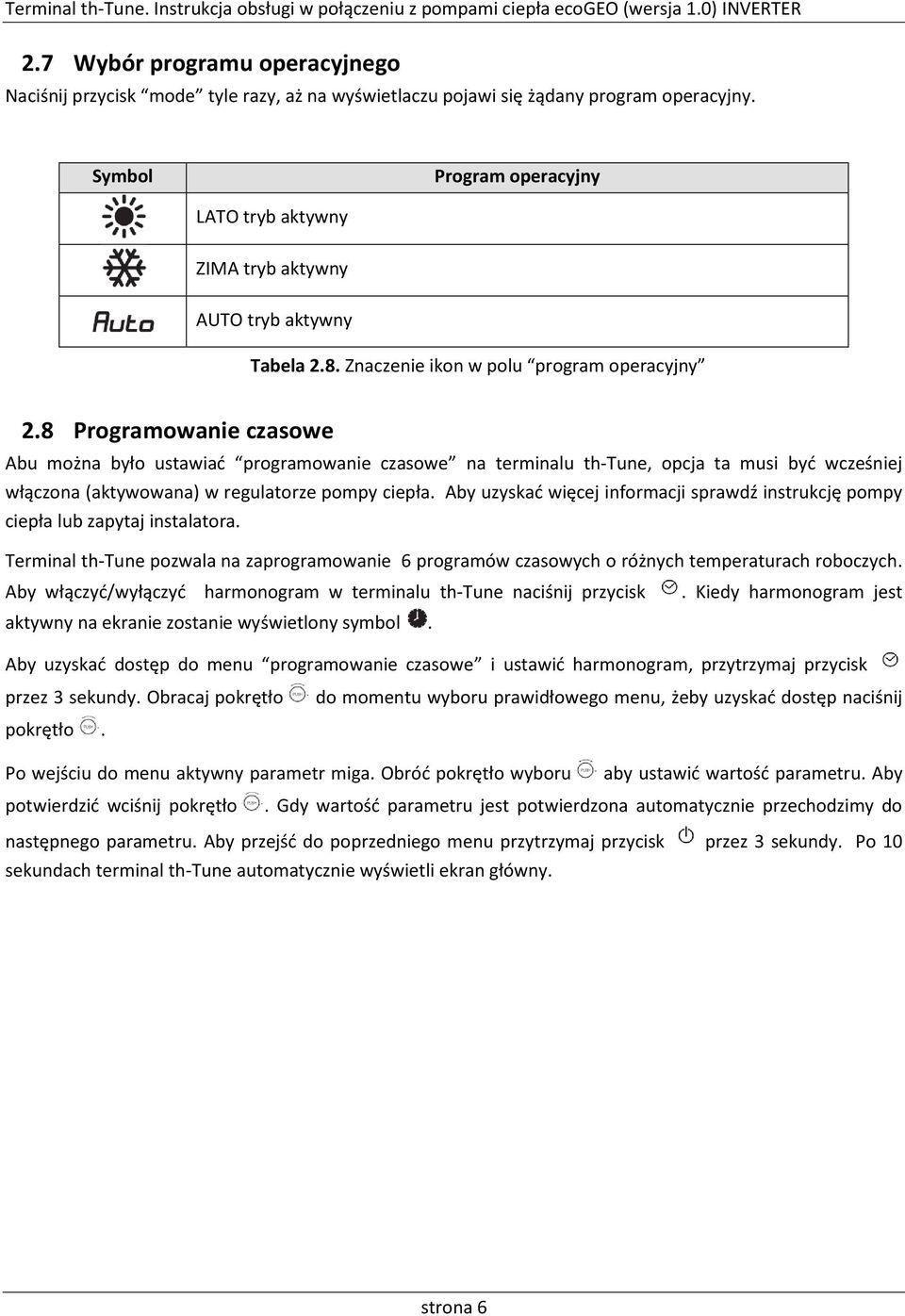

6 2.7 Wybór programu operacyjnego Naciśnij przycisk mode tyle razy, aż na wyświetlaczu pojawi się żądany program operacyjny. Program operacyjny LATO tryb aktywny ZIMA tryb aktywny AUTO tryb aktywny Tabela 2.8. Znaczenie ikon w polu program operacyjny 2.8 Programowanie czasowe Abu można było ustawiać programowanie czasowe na terminalu th-tune, opcja ta musi być wcześniej włączona (aktywowana) w regulatorze pompy ciepła. Aby uzyskać więcej informacji sprawdź instrukcję pompy ciepła lub zapytaj instalatora. Terminal th-tune pozwala na zaprogramowanie 6 programów czasowych o różnych temperaturach roboczych. Aby włączyć/wyłączyć harmonogram w terminalu th-tune naciśnij przycisk. Kiedy harmonogram jest aktywny na ekranie zostanie wyświetlony symbol. Aby uzyskać dostęp do menu programowanie czasowe i ustawić harmonogram, przytrzymaj przycisk przez 3 sekundy. Obracaj pokrętło do momentu wyboru prawidłowego menu, żeby uzyskać dostęp naciśnij pokrętło. Po wejściu do menu aktywny parametr miga. Obróć pokrętło wyboru aby ustawić wartość parametru. Aby potwierdzić wciśnij pokrętło. Gdy wartość parametru jest potwierdzona automatycznie przechodzimy do następnego parametru. Aby przejść do poprzedniego menu przytrzymaj przycisk przez 3 sekundy. Po 10 sekundach terminal th-tune automatycznie wyświetli ekran główny. strona 6

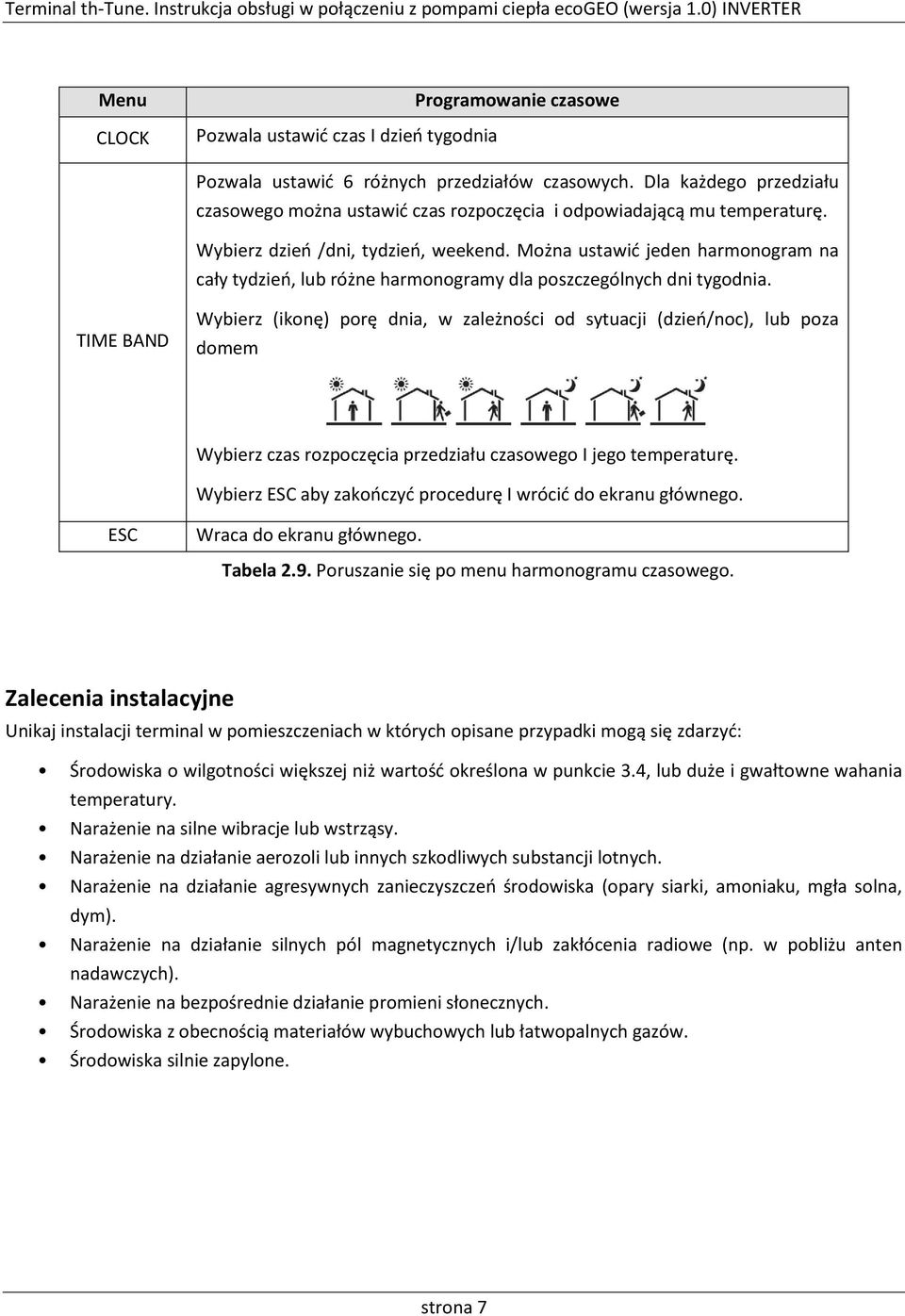

7 Menu CLOCK Pozwala ustawić czas I dzień tygodnia Programowanie czasowe Pozwala ustawić 6 różnych przedziałów czasowych. Dla każdego przedziału czasowego można ustawić czas rozpoczęcia i odpowiadającą mu temperaturę. Wybierz dzień /dni, tydzień, weekend. Można ustawić jeden harmonogram na cały tydzień, lub różne harmonogramy dla poszczególnych dni tygodnia. TIME BAND Wybierz (ikonę) porę dnia, w zależności od sytuacji (dzień/noc), lub poza domem Wybierz czas rozpoczęcia przedziału czasowego I jego temperaturę. Wybierz ESC aby zakończyć procedurę I wrócić do ekranu głównego. ESC Wraca do ekranu głównego. Tabela 2.9. Poruszanie się po menu harmonogramu czasowego. Zalecenia instalacyjne Unikaj instalacji terminal w pomieszczeniach w których opisane przypadki mogą się zdarzyć: Środowiska o wilgotności większej niż wartość określona w punkcie 3.4, lub duże i gwałtowne wahania temperatury. Narażenie na silne wibracje lub wstrząsy. Narażenie na działanie aerozoli lub innych szkodliwych substancji lotnych. Narażenie na działanie agresywnych zanieczyszczeń środowiska (opary siarki, amoniaku, mgła solna, dym). Narażenie na działanie silnych pól magnetycznych i/lub zakłócenia radiowe (np. w pobliżu anten nadawczych). Narażenie na bezpośrednie działanie promieni słonecznych. Środowiska z obecnością materiałów wybuchowych lub łatwopalnych gazów. Środowiska silnie zapylone. strona 7
