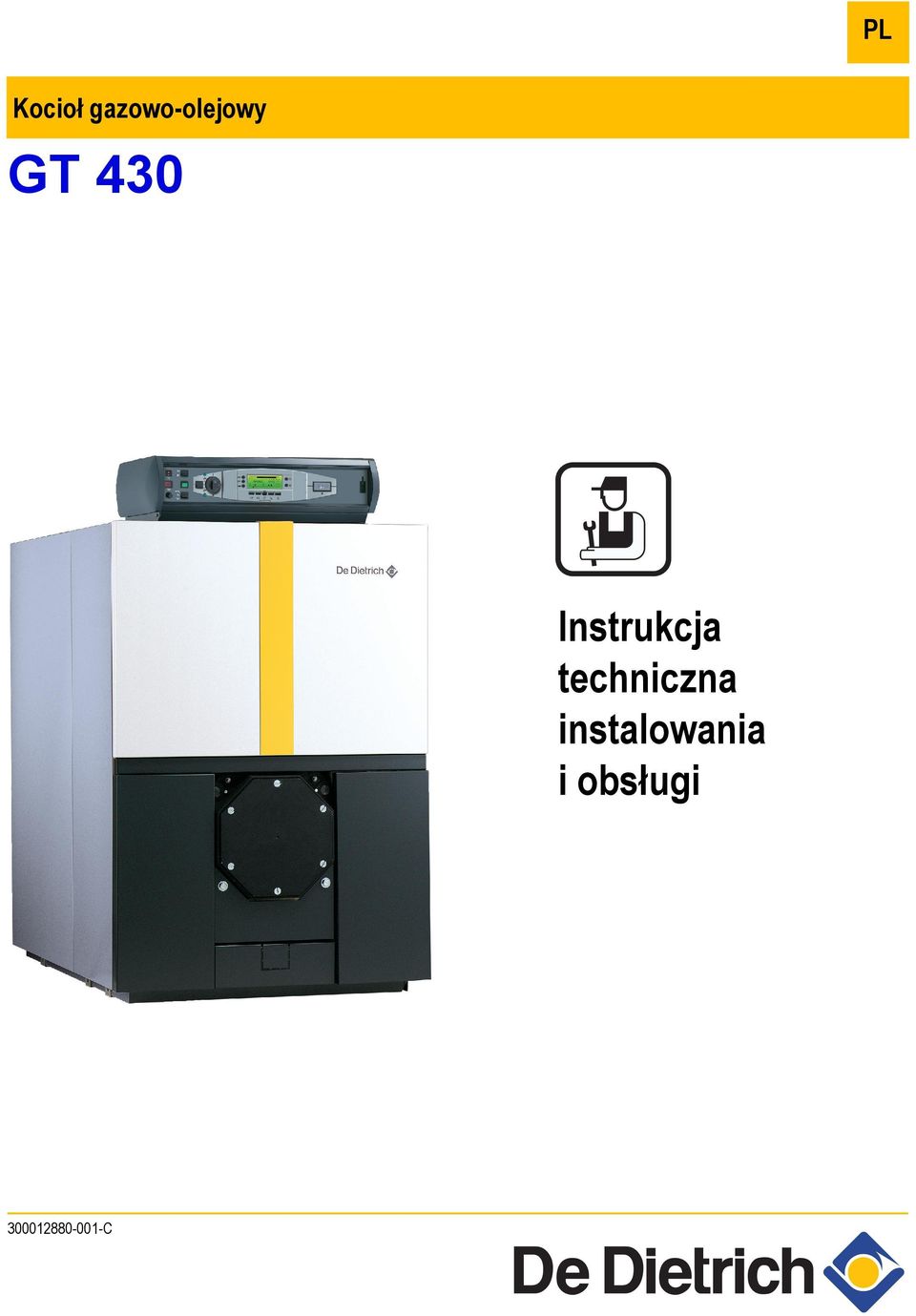

1 PL Kocioł gazowo-olejowy GT 430 Instrukcja techniczna instalowania i obsługi C

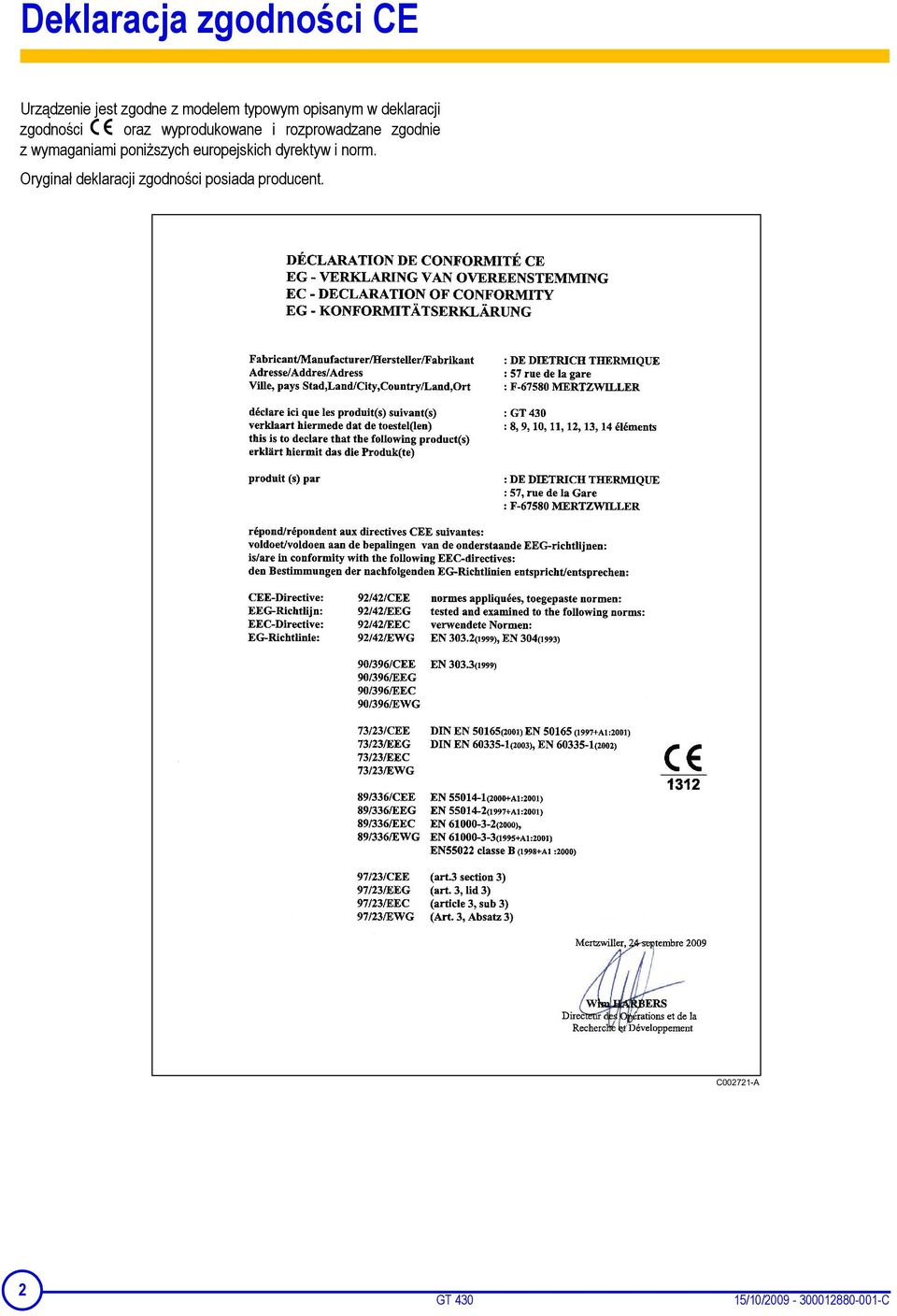

2 Deklaracja zgodności CE Urządzenie jest zgodne z modelem typowym opisanym w deklaracji zgodności oraz wyprodukowane i rozprowadzane zgodnie z wymaganiami poniższych europejskich dyrektyw i norm. Oryginał deklaracji zgodności posiada producent. C A 2 GT /10/ C

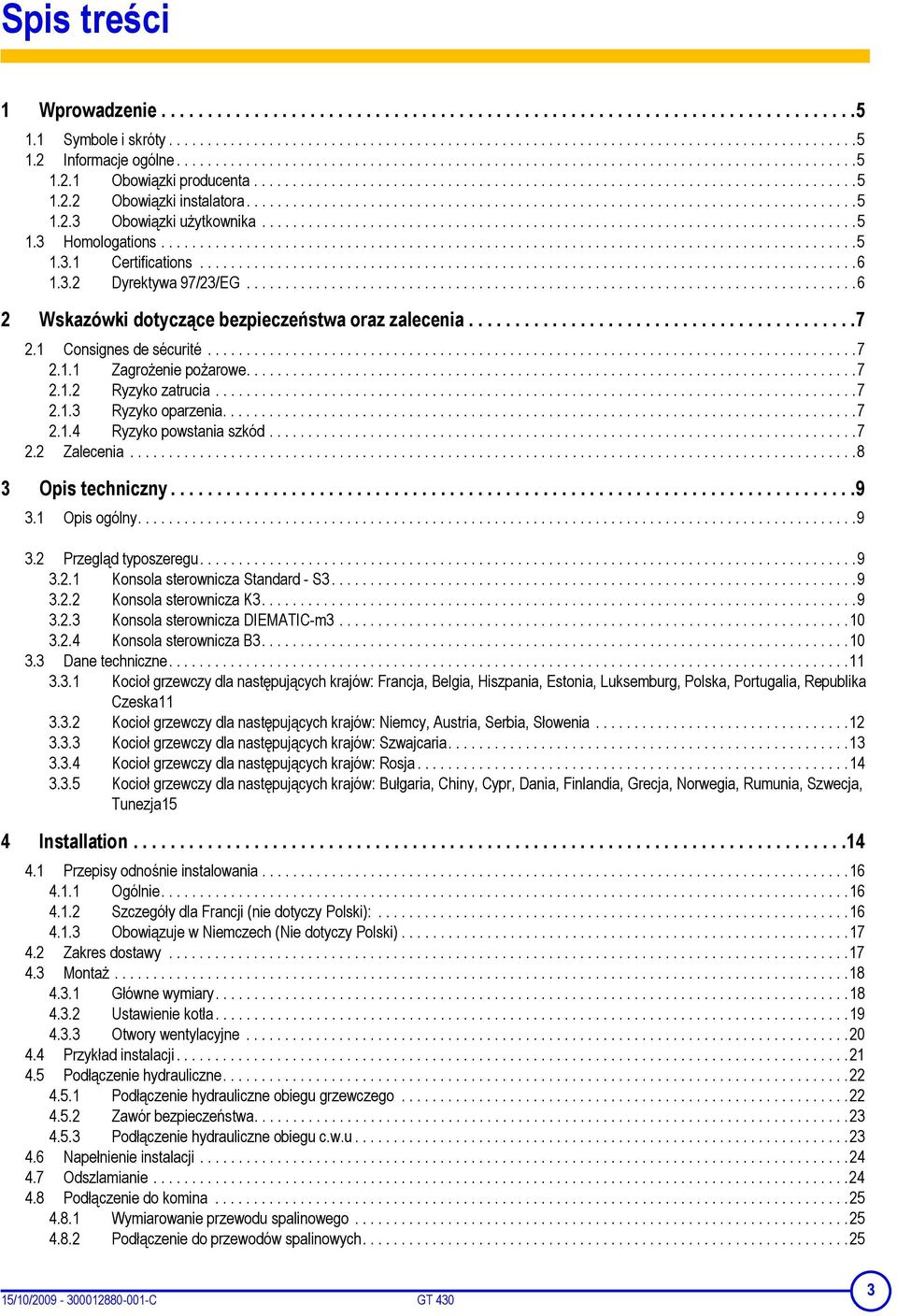

3 Spis treści 1 Wprowadzenie Symbole i skróty Informacje ogólne Obowiązki producenta Obowiązki instalatora Obowiązki użytkownika Homologations Certifications Dyrektywa 97/23/EG Wskazówki dotyczące bezpieczeństwa oraz zalecenia Consignes de sécurité Zagrożenie pożarowe Ryzyko zatrucia Ryzyko oparzenia Ryzyko powstania szkód Zalecenia Opis techniczny Opis ogólny Przegląd typoszeregu Konsola sterownicza Standard - S Konsola sterownicza K Konsola sterownicza DIEMATIC-m Konsola sterownicza B Dane techniczne Kocioł grzewczy dla następujących krajów: Francja, Belgia, Hiszpania, Estonia, Luksemburg, Polska, Portugalia, Republika Czeska Kocioł grzewczy dla następujących krajów: Niemcy, Austria, Serbia, Słowenia Kocioł grzewczy dla następujących krajów: Szwajcaria Kocioł grzewczy dla następujących krajów: Rosja Kocioł grzewczy dla następujących krajów: Bułgaria, Chiny, Cypr, Dania, Finlandia, Grecja, Norwegia, Rumunia, Szwecja, Tunezja15 4 Installation Przepisy odnośnie instalowania Ogólnie Szczegóły dla Francji (nie dotyczy Polski): Obowiązuje w Niemczech (Nie dotyczy Polski) Zakres dostawy Montaż Główne wymiary Ustawienie kotła Otwory wentylacyjne Przykład instalacji Podłączenie hydrauliczne Podłączenie hydrauliczne obiegu grzewczego Zawór bezpieczeństwa Podłączenie hydrauliczne obiegu c.w.u Napełnienie instalacji Odszlamianie Podłączenie do komina Wymiarowanie przewodu spalinowego Podłączenie do przewodów spalinowych /10/ C GT 430 3

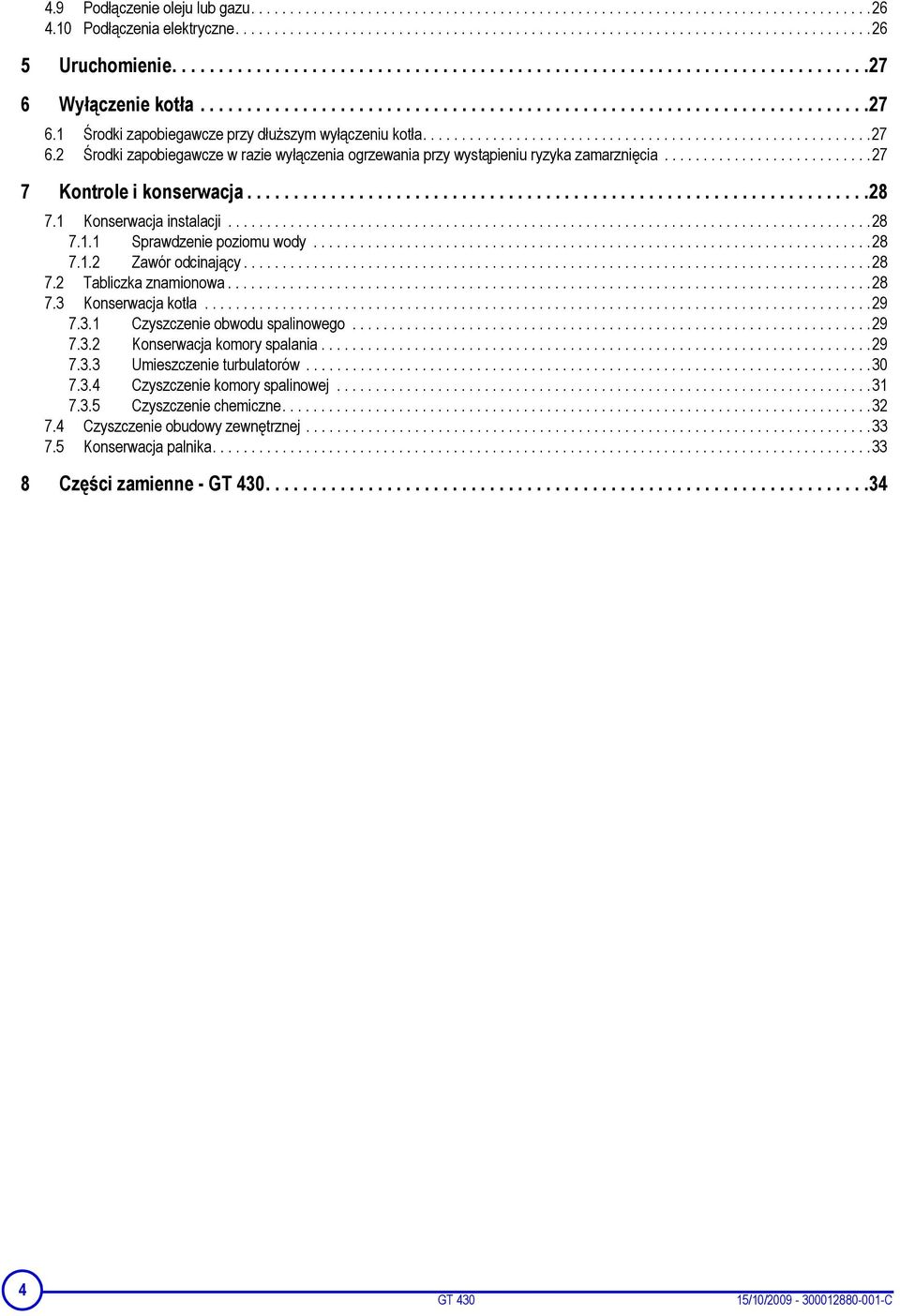

4 4.9 Podłączenie oleju lub gazu Podłączenia elektryczne Uruchomienie Wyłączenie kotła Środki zapobiegawcze przy dłuższym wyłączeniu kotła Środki zapobiegawcze w razie wyłączenia ogrzewania przy wystąpieniu ryzyka zamarznięcia Kontrole i konserwacja Konserwacja instalacji Sprawdzenie poziomu wody Zawór odcinający Tabliczka znamionowa Konserwacja kotła Czyszczenie obwodu spalinowego Konserwacja komory spalania Umieszczenie turbulatorów Czyszczenie komory spalinowej Czyszczenie chemiczne Czyszczenie obudowy zewnętrznej Konserwacja palnika Części zamienne - GT GT /10/ C

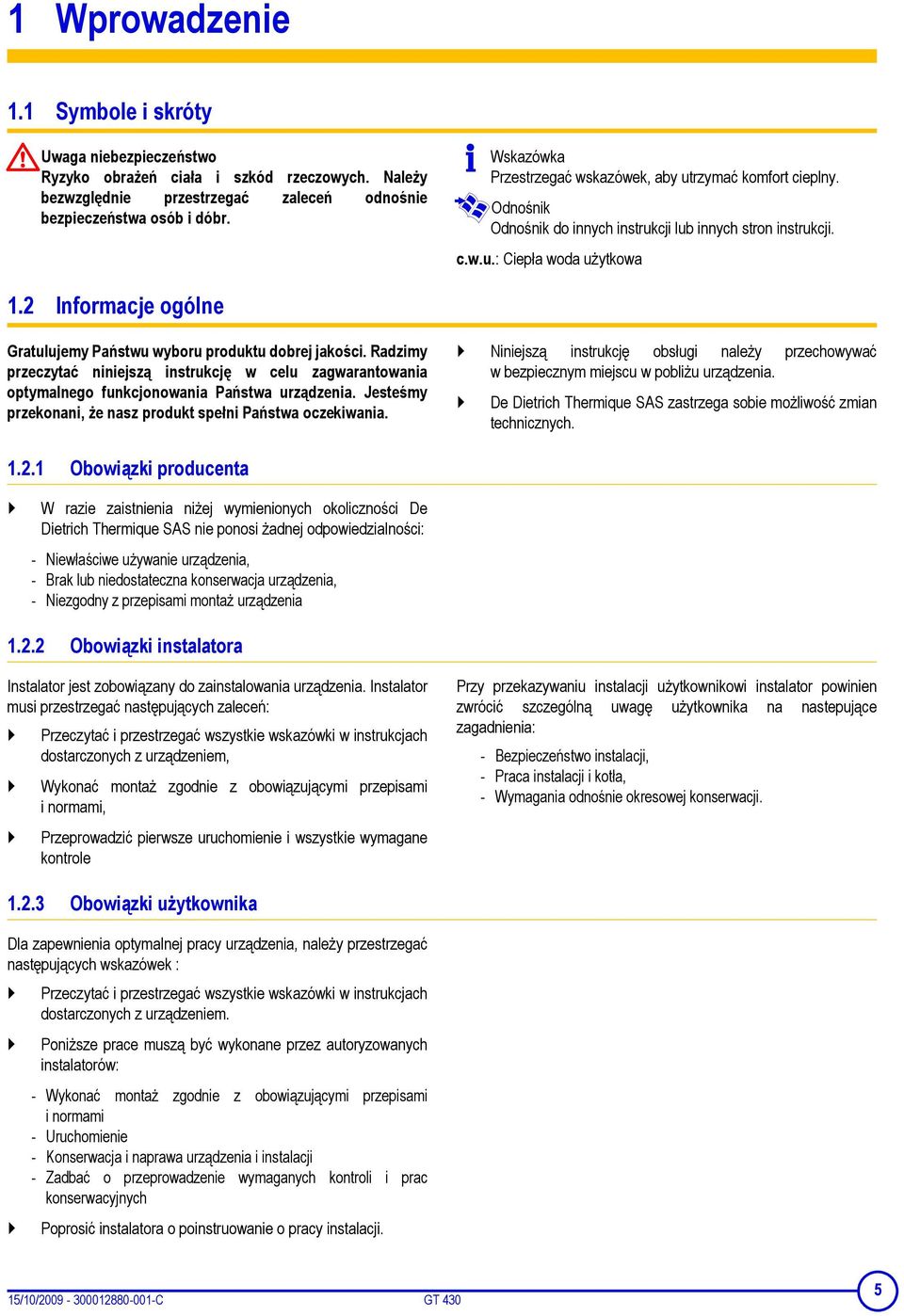

5 1 Wprowadzenie 1.1 Symbole i skróty Uwaga niebezpieczeństwo Ryzyko obrażeń ciała i szkód rzeczowych. Należy bezwzględnie przestrzegać zaleceń odnośnie bezpieczeństwa osób i dóbr. Wskazówka Przestrzegać wskazówek, aby utrzymać komfort cieplny. Odnośnik Odnośnik do innych instrukcji lub innych stron instrukcji. c.w.u.: Ciepła woda użytkowa 1.2 Informacje ogólne Gratulujemy Państwu wyboru produktu dobrej jakości. Radzimy przeczytać niniejszą instrukcję w celu zagwarantowania optymalnego funkcjonowania Państwa urządzenia. Jesteśmy przekonani, że nasz produkt spełni Państwa oczekiwania. Niniejszą instrukcję obsługi należy przechowywać w bezpiecznym miejscu w pobliżu urządzenia. De Dietrich Thermique SAS zastrzega sobie możliwość zmian technicznych Obowiązki producenta W razie zaistnienia niżej wymienionych okoliczności De Dietrich Thermique SAS nie ponosi żadnej odpowiedzialności: - Niewłaściwe używanie urządzenia, - Brak lub niedostateczna konserwacja urządzenia, - Niezgodny z przepisami montaż urządzenia Obowiązki instalatora Instalator jest zobowiązany do zainstalowania urządzenia. Instalator musi przestrzegać następujących zaleceń: Przeczytać i przestrzegać wszystkie wskazówki w instrukcjach dostarczonych z urządzeniem, Wykonać montaż zgodnie z obowiązującymi przepisami i normami, Przeprowadzić pierwsze uruchomienie i wszystkie wymagane kontrole Przy przekazywaniu instalacji użytkownikowi instalator powinien zwrócić szczególną uwagę użytkownika na nastepujące zagadnienia: - Bezpieczeństwo instalacji, - Praca instalacji i kotła, - Wymagania odnośnie okresowej konserwacji Obowiązki użytkownika Dla zapewnienia optymalnej pracy urządzenia, należy przestrzegać następujących wskazówek : Przeczytać i przestrzegać wszystkie wskazówki w instrukcjach dostarczonych z urządzeniem. Poniższe prace muszą być wykonane przez autoryzowanych instalatorów: - Wykonać montaż zgodnie z obowiązującymi przepisami i normami - Uruchomienie - Konserwacja i naprawa urządzenia i instalacji - Zadbać o przeprowadzenie wymaganych kontroli i prac konserwacyjnych Poprosić instalatora o poinstruowanie o pracy instalacji. 15/10/ C GT 430 5

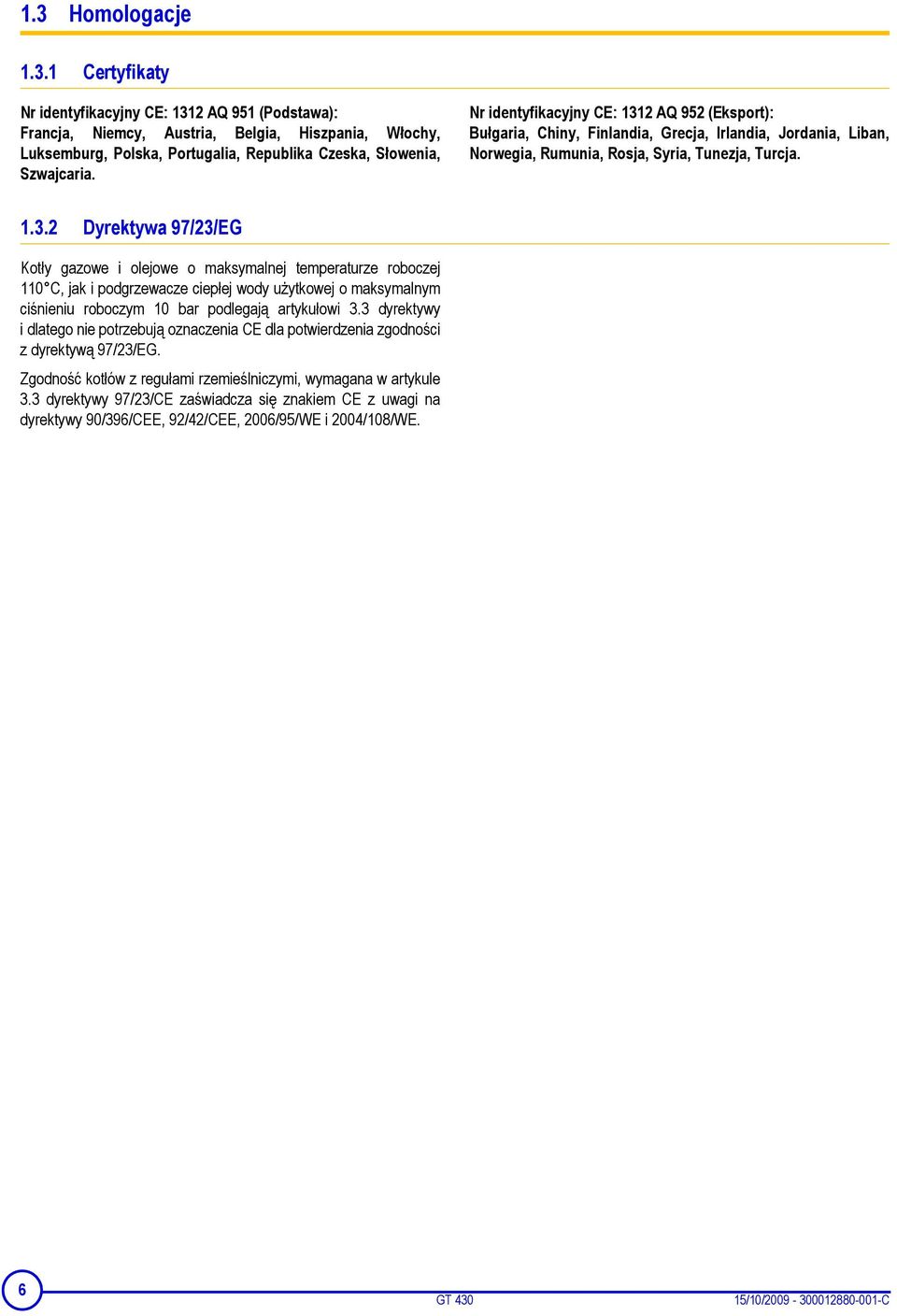

6 1.3 Homologacje Certyfikaty Nr identyfikacyjny CE: 1312 AQ 951 (Podstawa): Francja, Niemcy, Austria, Belgia, Hiszpania, Włochy, Luksemburg, Polska, Portugalia, Republika Czeska, Słowenia, Szwajcaria. Nr identyfikacyjny CE: 1312 AQ 952 (Eksport): Bułgaria, Chiny, Finlandia, Grecja, Irlandia, Jordania, Liban, Norwegia, Rumunia, Rosja, Syria, Tunezja, Turcja Dyrektywa 97/23/EG Kotły gazowe i olejowe o maksymalnej temperaturze roboczej 110 C, jak i podgrzewacze ciepłej wody użytkowej o maksymalnym ciśnieniu roboczym 10 bar podlegają artykułowi 3.3 dyrektywy i dlatego nie potrzebują oznaczenia CE dla potwierdzenia zgodności zdyrektywą 97/23/EG. Zgodność kotłów z regułami rzemieślniczymi, wymagana w artykule 3.3 dyrektywy 97/23/CE zaświadcza się znakiem CE z uwagi na dyrektywy 90/396/CEE, 92/42/CEE, 2006/95/WE i 2004/108/WE. 6 GT /10/ C

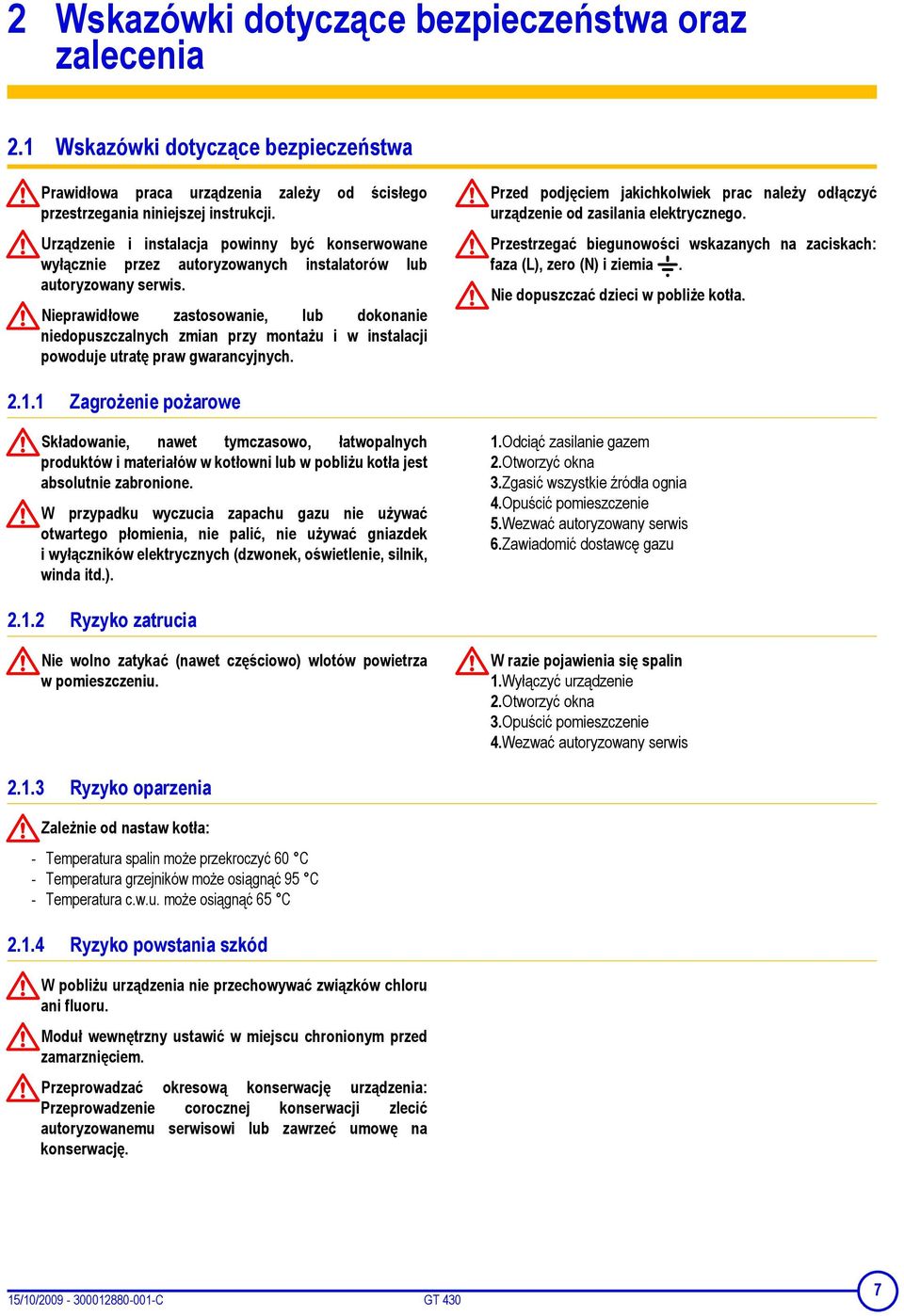

7 2 Wskazówki dotyczące bezpieczeństwa oraz zalecenia 2.1 Wskazówki dotyczące bezpieczeństwa Prawidłowa praca urządzenia zależy od ścisłego przestrzegania niniejszej instrukcji. Urządzenie i instalacja powinny być konserwowane wyłącznie przez autoryzowanych instalatorów lub autoryzowany serwis. Nieprawidłowe zastosowanie, lub dokonanie niedopuszczalnych zmian przy montażu i w instalacji powoduje utratę praw gwarancyjnych Zagrożenie pożarowe Składowanie, nawet tymczasowo, łatwopalnych produktów i materiałów w kotłowni lub w pobliżu kotła jest absolutnie zabronione. W przypadku wyczucia zapachu gazu nie używać otwartego płomienia, nie palić, nie używać gniazdek iwyłączników elektrycznych (dzwonek, oświetlenie, silnik, winda itd.) Ryzyko zatrucia Nie wolno zatykać (nawet częściowo) wlotów powietrza w pomieszczeniu. Przed podjęciem jakichkolwiek prac należy odłączyć urządzenie od zasilania elektrycznego. Przestrzegać biegunowości wskazanych na zaciskach: faza (L), zero (N) i ziemia. Nie dopuszczać dzieci w pobliże kotła. 1.Odciąć zasilanie gazem 2.Otworzyć okna 3.Zgasić wszystkie źródła ognia 4.Opuścić pomieszczenie 5.Wezwać autoryzowany serwis 6.Zawiadomić dostawcę gazu W razie pojawienia się spalin 1.Wyłączyć urządzenie 2.Otworzyć okna 3.Opuścić pomieszczenie 4.Wezwać autoryzowany serwis Ryzyko oparzenia Zależnie od nastaw kotła: - Temperatura spalin może przekroczyć 60 C - Temperatura grzejników może osiągnąć 95 C - Temperatura c.w.u. może osiągnąć 65 C Ryzyko powstania szkód W pobliżu urządzenia nie przechowywać związków chloru ani fluoru. Moduł wewnętrzny ustawić w miejscu chronionym przed zamarznięciem. Przeprowadzać okresową konserwację urządzenia: Przeprowadzenie corocznej konserwacji zlecić autoryzowanemu serwisowi lub zawrzeć umowę na konserwację. 15/10/ C GT 430 7

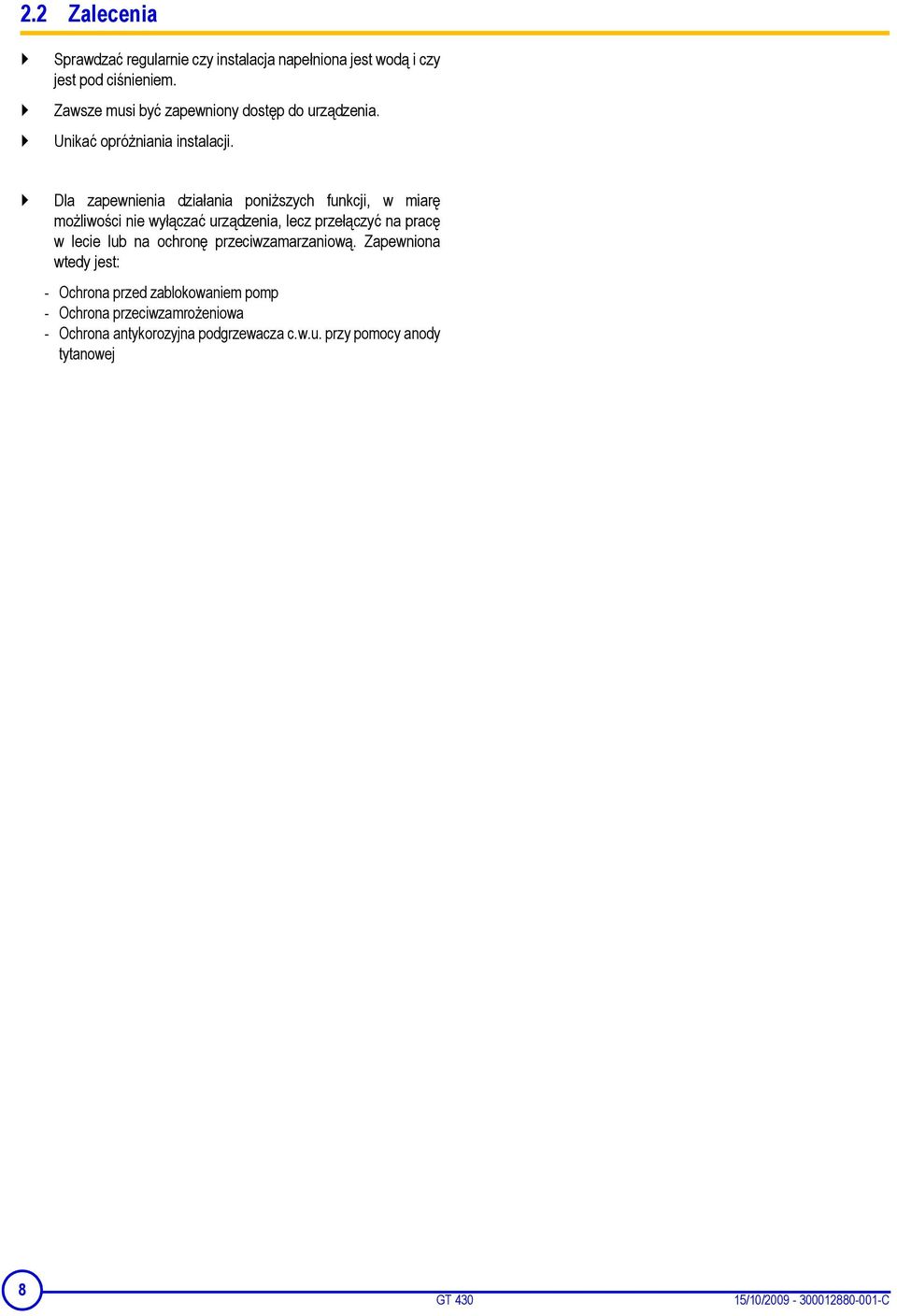

8 2.2 Zalecenia Sprawdzać regularnie czy instalacja napełniona jest wodą i czy jest pod ciśnieniem. Zawsze musi być zapewniony dostęp do urządzenia. Unikać opróżniania instalacji. Dla zapewnienia działania poniższych funkcji, w miarę możliwości nie wyłączać urządzenia, lecz przełączyć na pracę w lecie lub na ochronę przeciwzamarzaniową. Zapewniona wtedy jest: - Ochrona przed zablokowaniem pomp - Ochrona przeciwzamrożeniowa - Ochrona antykorozyjna podgrzewacza c.w.u. przy pomocy anody tytanowej 8 GT /10/ C

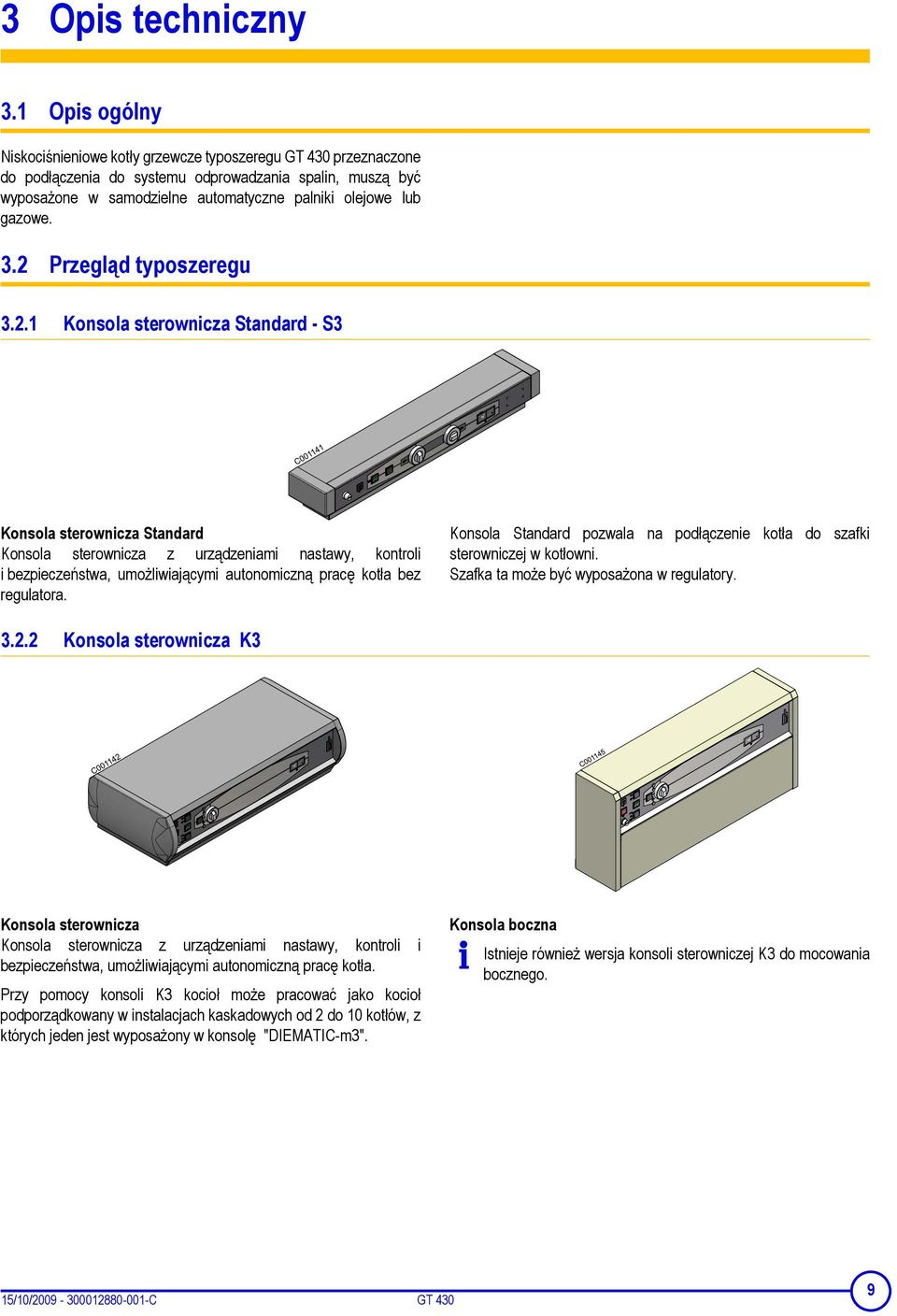

9 3 Opis techniczny 3.1 Opis ogólny Niskociśnieniowe kotły grzewcze typoszeregu GT 430 przeznaczone do podłączenia do systemu odprowadzania spalin, muszą być wyposażone w samodzielne automatyczne palniki olejowe lub gazowe. 3.2 Przegląd typoszeregu Konsola sterownicza Standard - S3 Konsola sterownicza Standard Konsola sterownicza z urządzeniami nastawy, kontroli i bezpieczeństwa, umożliwiającymi autonomiczną pracę kotła bez regulatora. Konsola Standard pozwala na podłączenie kotła do szafki sterowniczej w kotłowni. Szafka ta może być wyposażona w regulatory Konsola sterownicza K3 Konsola sterownicza Konsola sterownicza z urządzeniami nastawy, kontroli i bezpieczeństwa, umożliwiającymi autonomiczną pracę kotła. Przy pomocy konsoli K3 kocioł może pracować jako kocioł podporządkowany w instalacjach kaskadowych od 2 do 10 kotłów, z których jeden jest wyposażony w konsolę "DIEMATIC-m3". Konsola boczna Istnieje również wersja konsoli sterowniczej K3 do mocowania bocznego. 15/10/ C GT 430 9

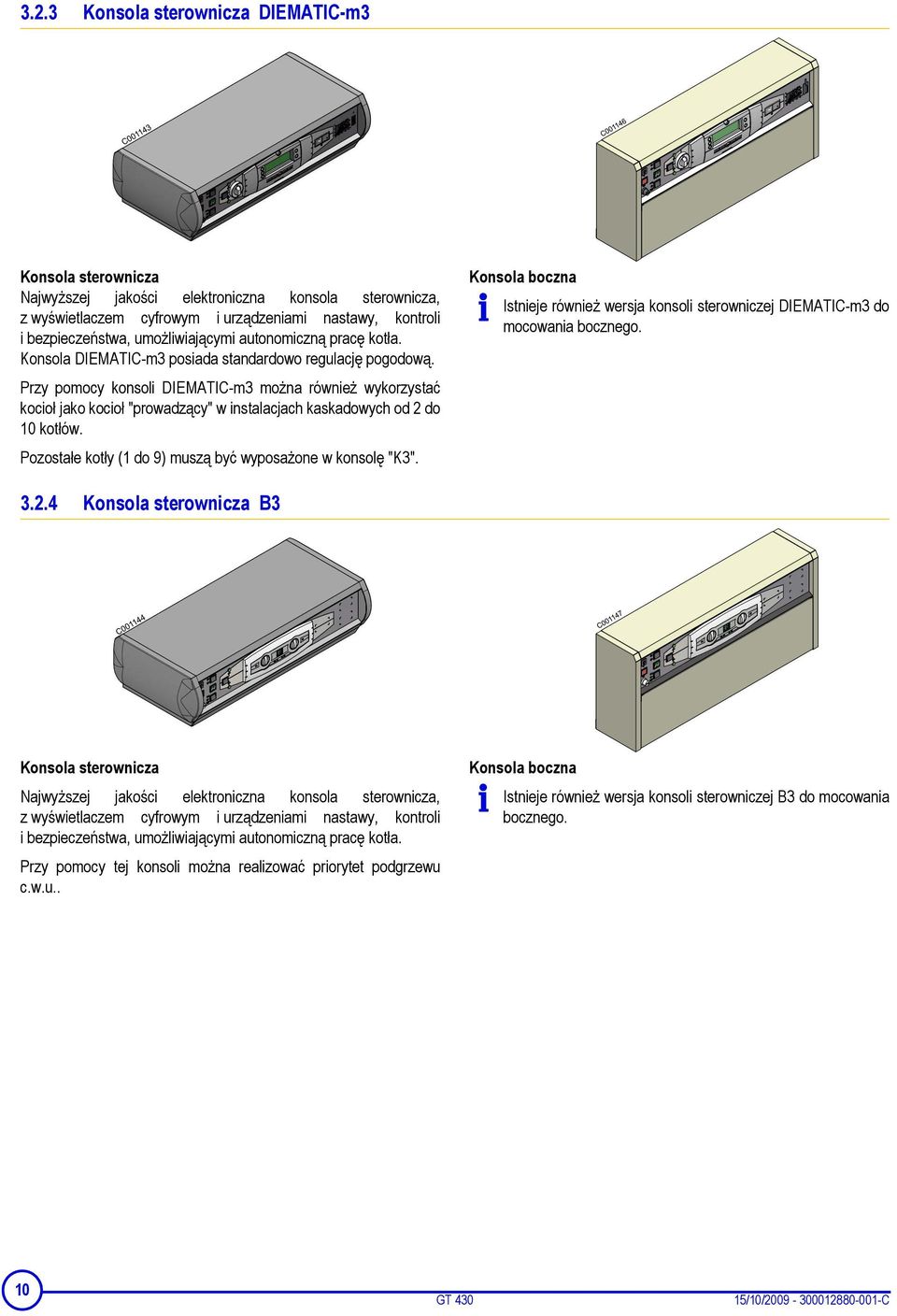

10 3.2.3 Konsola sterownicza DIEMATIC-m3 Konsola sterownicza Najwyższej jakości elektroniczna konsola sterownicza, zwyświetlaczem cyfrowym i urządzeniami nastawy, kontroli i bezpieczeństwa, umożliwiającymi autonomiczną pracę kotła. Konsola DIEMATIC-m3 posiada standardowo regulację pogodową. Przy pomocy konsoli DIEMATIC-m3 można również wykorzystać kocioł jako kocioł "prowadzący" w instalacjach kaskadowych od 2 do 10 kotłów. Pozostałe kotły (1 do 9) muszą być wyposażone w konsolę "K3". Konsola boczna Istnieje również wersja konsoli sterowniczej DIEMATIC-m3 do mocowania bocznego Konsola sterownicza B3 Konsola sterownicza Najwyższej jakości elektroniczna konsola sterownicza, zwyświetlaczem cyfrowym i urządzeniami nastawy, kontroli i bezpieczeństwa, umożliwiającymi autonomiczną pracę kotła. Przy pomocy tej konsoli można realizować priorytet podgrzewu c.w.u.. Konsola boczna Istnieje również wersja konsoli sterowniczej B3 do mocowania bocznego. 10 GT /10/ C

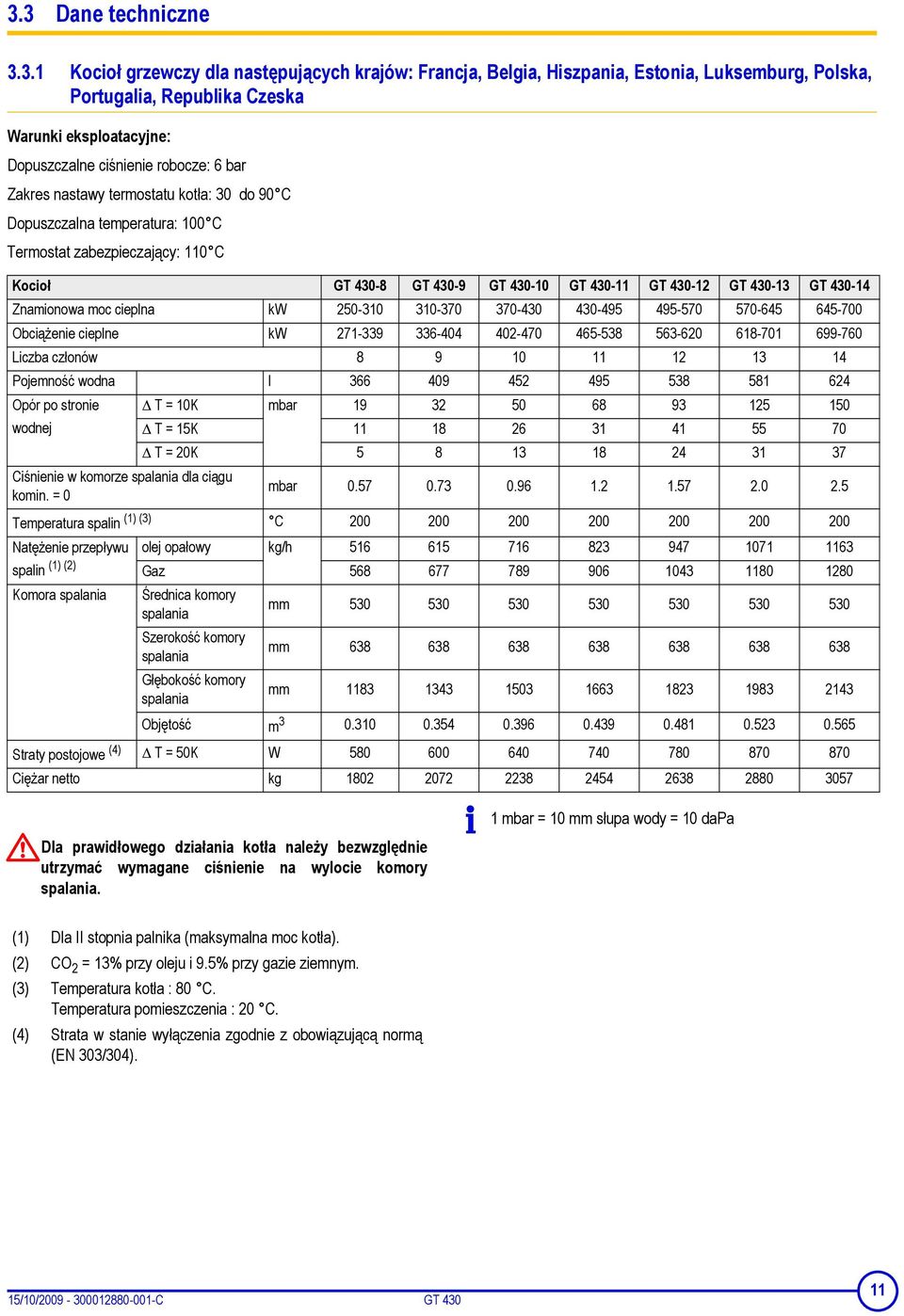

11 3.3 Dane techniczne Kocioł grzewczy dla następujących krajów: Francja, Belgia, Hiszpania, Estonia, Luksemburg, Polska, Portugalia, Republika Czeska Warunki eksploatacyjne: Dopuszczalne ciśnienie robocze: 6 bar Zakres nastawy termostatu kotła: 30 do 90 C Dopuszczalna temperatura: 100 C Termostat zabezpieczający: 110 C = 10K Kocioł GT GT GT GT GT GT GT Znamionowa moc cieplna kw Obciążenie cieplne kw Liczba członów Pojemność wodna l Opór po stronie T mbar wodnej T = 15K T = 20K Ciśnienie w komorze spalania dla ciągu komin. = 0 mbar Temperatura spalin (1) (3) C Natężenie przepływu olej opałowy kg/h spalin (1) (2) Gaz Komora spalania Średnica komory spalania mm Szerokość komory spalania mm Głębokość komory spalania mm Objętość m Straty postojowe (4) T = 50K W Ciężar netto kg Dla prawidłowego działania kotła należy bezwzględnie utrzymać wymagane ciśnienie na wylocie komory spalania. 1 mbar = 10 mm słupa wody = 10 dapa (1) Dla II stopnia palnika (maksymalna moc kotła). (2) CO 2 = 13% przy oleju i 9.5% przy gazie ziemnym. (3) Temperatura kotła : 80 C. Temperatura pomieszczenia : 20 C. (4) Strata w stanie wyłączenia zgodnie z obowiązującą normą (EN 303/304). 15/10/ C GT

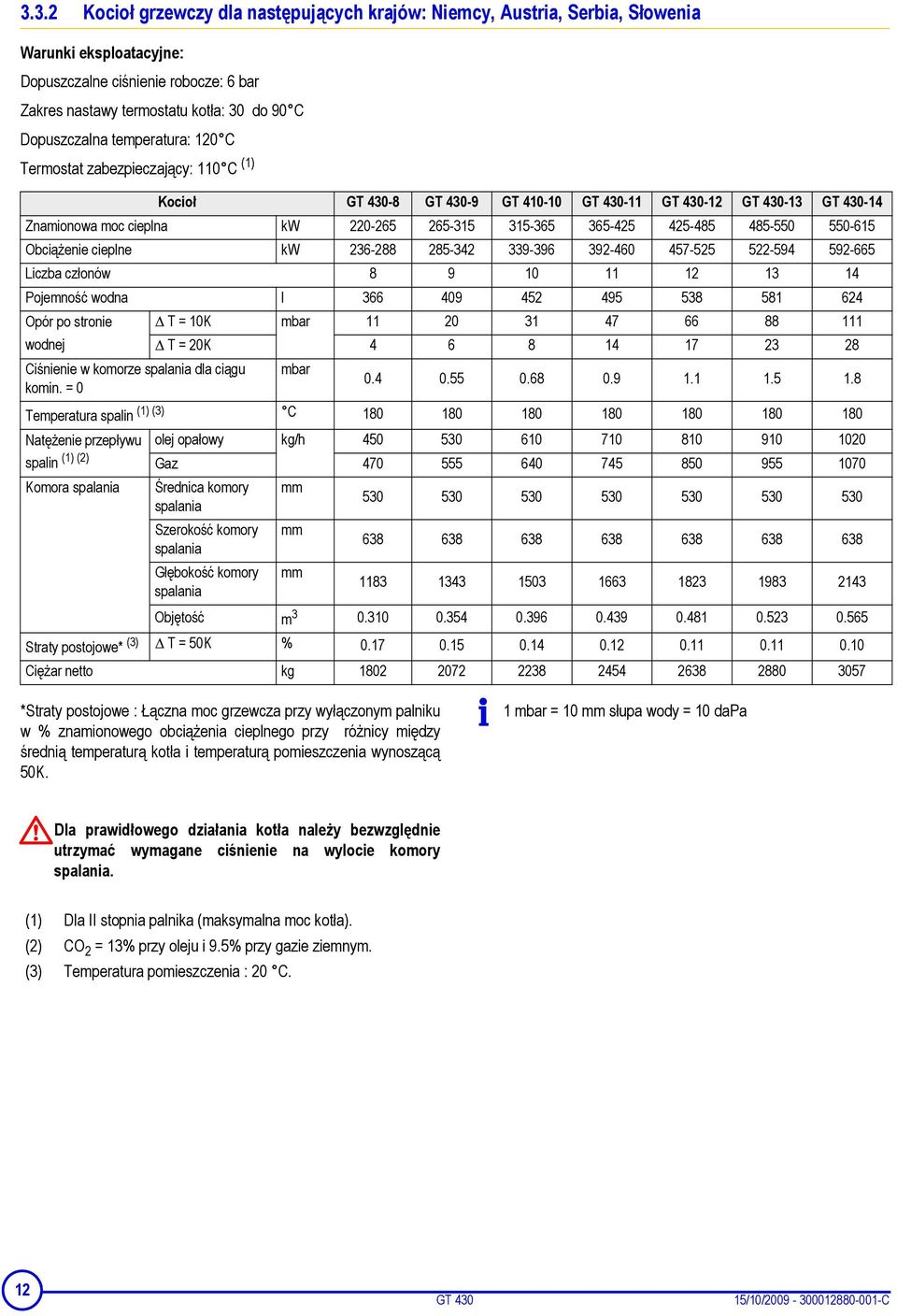

12 3.3.2 Kocioł grzewczy dla następujących krajów: Niemcy, Austria, Serbia, Słowenia Warunki eksploatacyjne: Dopuszczalne ciśnienie robocze: 6 bar Zakres nastawy termostatu kotła: 30 do 90 C Dopuszczalna temperatura: 120 C Termostat zabezpieczający: 110 C (1) opałowy Kocioł GT GT GT GT GT GT GT Znamionowa moc cieplna kw Obciążenie cieplne kw Liczba członów Pojemność wodna l Opór po stronie T = 10K mbar wodnej T = 20K Ciśnienie w komorze spalania dla ciągu mbar komin. = Temperatura spalin (1) (3) C Natężenie przepływu olej kg/h spalin (1) (2) Gaz Komora spalania Średnica komory mm spalania Szerokość komory mm spalania Głębokość komory mm spalania Objętość m Straty postojowe* (3) T = 50K % Ciężar netto kg *Straty postojowe : Łączna moc grzewcza przy wyłączonym palniku w % znamionowego obciążenia cieplnego przy różnicy między średnią temperaturą kotła i temperaturą pomieszczenia wynoszącą 50K. 1 mbar = 10 mm słupa wody = 10 dapa Dla prawidłowego działania kotła należy bezwzględnie utrzymać wymagane ciśnienie na wylocie komory spalania. (1) Dla II stopnia palnika (maksymalna moc kotła). (2) CO 2 = 13% przy oleju i 9.5% przy gazie ziemnym. (3) Temperatura pomieszczenia : 20 C. 12 GT /10/ C

13 3.3.3 Kocioł grzewczy dla następujących krajów: Szwajcaria Warunki eksploatacyjne: Dopuszczalne ciśnienie robocze: 6 bar Zakres nastawy termostatu kotła: 30 do 90 C Dopuszczalna temperatura: 120 C Termostat zabezpieczający: 110 C Kocioł GT GT GT GT GT GT GT Znamionowa moc cieplna kw Obciążenie cieplne kw Liczba członów Pojemność wodna l Opór po stronie T = 10K mbar wodnej (1) T = 15K T = 20K Ciśnienie w komorze spalania dla ciągu mbar komin. = 0 (1) Temperatura spalin (1) (3) C Natężenie przepływu olej opałowy (1) (2) (4) kg/h spalin Gaz Komora spalania Średnica komory spalania mm Szerokość komory spalania mm Głębokość komory spalania mm Objętość m Straty postojowe* T = 50K % Ciężar netto kg *Straty postojowe: Łączna moc grzewcza przy wyłączonym palniku w % znamionowego obciążenia cieplnego przy różnicy między średnią temperaturą kotła i temperaturą pomieszczenia wynoszącą 50K. 1 mbar = 10 mm słupa wody = 10 dapa Dla prawidłowego działania kotła należy bezwzględnie utrzymać wymagane ciśnienie na wylocie komory spalania. (1) Dla II stopnia palnika (maksymalna moc kotła). (2) CO 2 = 13% przy oleju i 9% przy gazie ziemnym. (3) Temperatura pomieszczenia : 20 C. (4) według DIN 4705 Teil 1. 15/10/ C GT

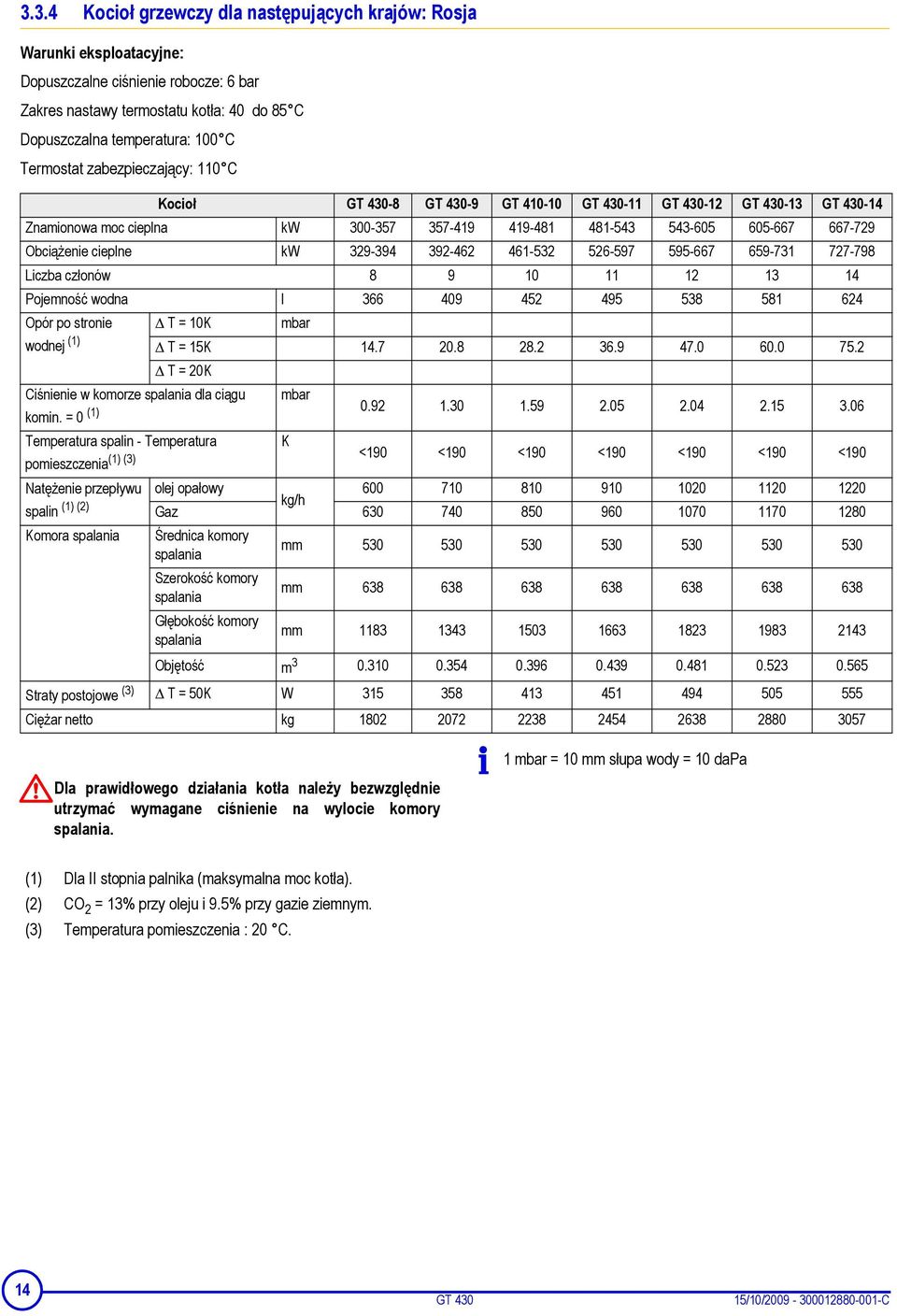

14 3.3.4 Kocioł grzewczy dla następujących krajów: Rosja Warunki eksploatacyjne: Dopuszczalne ciśnienie robocze: 6 bar Zakres nastawy termostatu kotła: 40 do 85 C Dopuszczalna temperatura: 100 C Termostat zabezpieczający: 110 C Kocioł GT GT GT GT GT GT GT Znamionowa moc cieplna kw Obciążenie cieplne kw Liczba członów Pojemność wodna l Opór po stronie T = 10K mbar wodnej (1) T = 15K T = 20K Ciśnienie w komorze spalania dla ciągu mbar komin. = 0 (1) Temperatura spalin - Temperatura K pomieszczenia (1) (3) <190 <190 <190 <190 <190 <190 <190 Natężenie przepływu olej opałowy (1) (2) kg/h spalin Gaz Komora spalania Średnica komory spalania mm Szerokość komory spalania mm Głębokość komory spalania mm Objętość m Straty postojowe (3) T = 50K W Ciężar netto kg Dla prawidłowego działania kotła należy bezwzględnie utrzymać wymagane ciśnienie na wylocie komory spalania. 1 mbar = 10 mm słupa wody = 10 dapa (1) Dla II stopnia palnika (maksymalna moc kotła). (2) CO 2 = 13% przy oleju i 9.5% przy gazie ziemnym. (3) Temperatura pomieszczenia : 20 C. 14 GT /10/ C

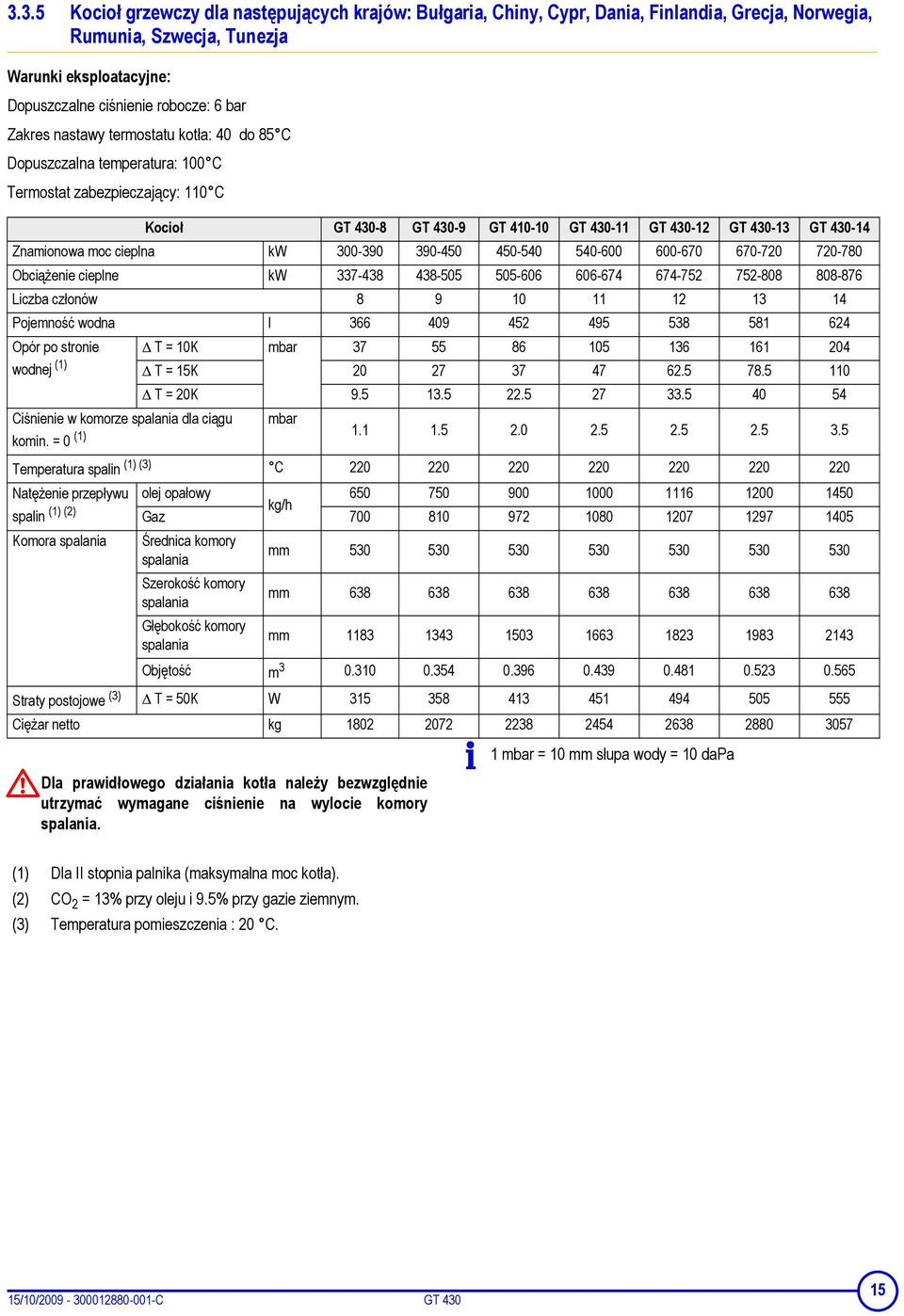

15 3.3.5 Kocioł grzewczy dla następujących krajów: Bułgaria, Chiny, Cypr, Dania, Finlandia, Grecja, Norwegia, Rumunia, Szwecja, Tunezja Warunki eksploatacyjne: Dopuszczalne ciśnienie robocze: 6 bar Zakres nastawy termostatu kotła: 40 do 85 C Dopuszczalna temperatura: 100 C Termostat zabezpieczający: 110 C Kocioł GT GT GT GT GT GT GT Znamionowa moc cieplna kw Obciążenie cieplne kw Liczba członów Pojemność wodna l Opór po stronie T = 10K mbar wodnej (1) T = 15K T = 20K Ciśnienie w komorze spalania dla ciągu mbar komin. = 0 (1) Temperatura spalin (1) (3) C Natężenie przepływu olej opałowy (1) (2) kg/h spalin Gaz Komora spalania Średnica komory spalania mm Szerokość komory spalania mm Głębokość komory spalania mm Objętość m Straty postojowe (3) T = 50K W Ciężar netto kg Dla prawidłowego działania kotła należy bezwzględnie utrzymać wymagane ciśnienie na wylocie komory spalania. 1 mbar = 10 mm słupa wody = 10 dapa (1) Dla II stopnia palnika (maksymalna moc kotła). (2) CO 2 = 13% przy oleju i 9.5% przy gazie ziemnym. (3) Temperatura pomieszczenia : 20 C. 15/10/ C GT

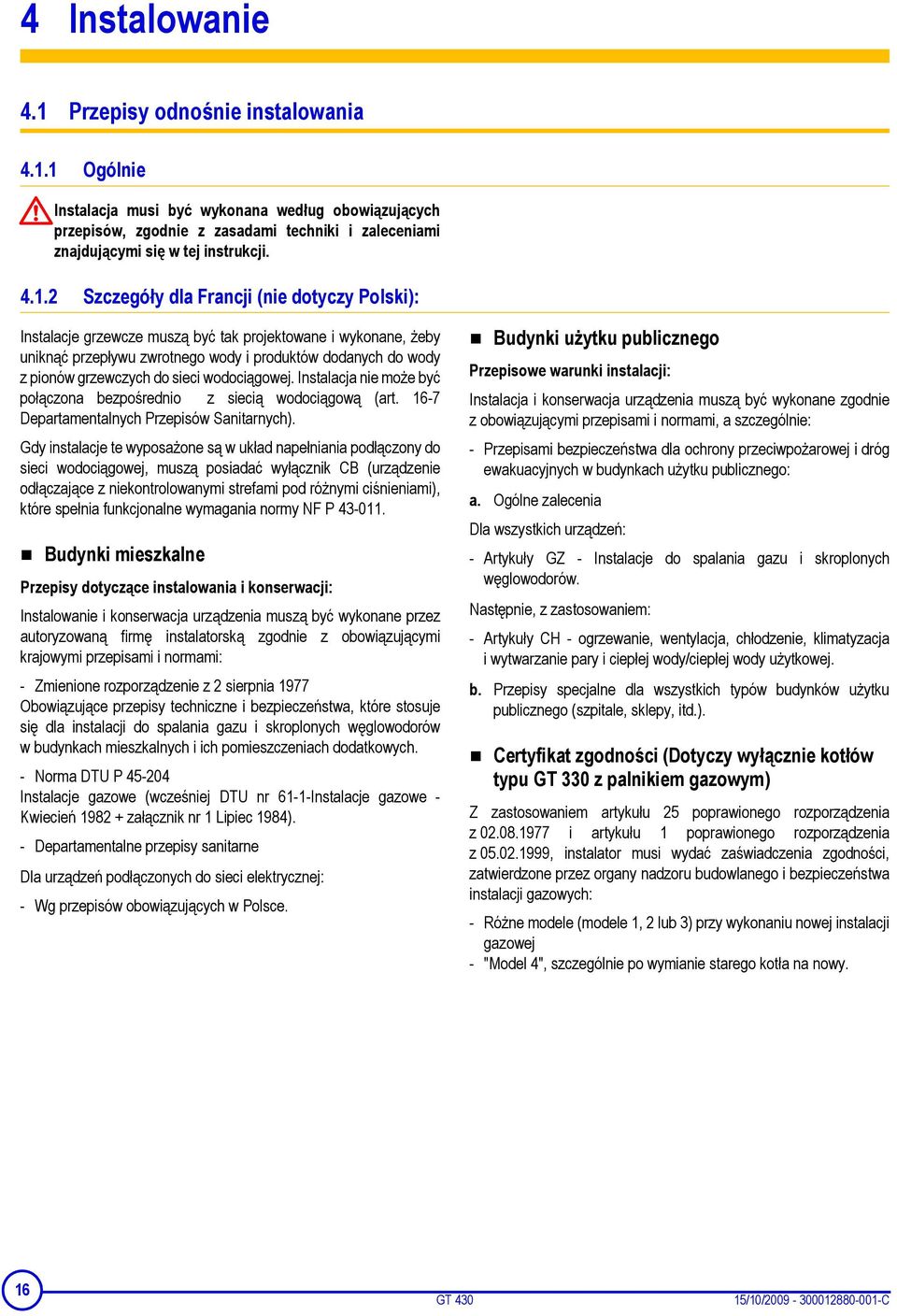

16 4 Instalowanie 4.1 Przepisy odnośnie instalowania Ogólnie Instalacja musi być wykonana według obowiązujących przepisów, zgodnie z zasadami techniki i zaleceniami znajdującymi się w tej instrukcji Szczegóły dla Francji (nie dotyczy Polski): Instalacje grzewcze muszą być tak projektowane i wykonane, żeby uniknąć przepływu zwrotnego wody i produktów dodanych do wody z pionów grzewczych do sieci wodociągowej. Instalacja nie może być połączona bezpośrednio z siecią wodociągową (art Departamentalnych Przepisów Sanitarnych). Gdy instalacje te wyposażone są w układ napełniania podłączony do sieci wodociągowej, muszą posiadać wyłącznik CB (urządzenie odłączające z niekontrolowanymi strefami pod różnymi ciśnieniami), które spełnia funkcjonalne wymagania normy NF P Budynki mieszkalne Przepisy dotyczące instalowania i konserwacji: Instalowanie i konserwacja urządzenia muszą być wykonane przez autoryzowaną firmę instalatorską zgodnie z obowiązującymi krajowymi przepisami i normami: - Zmienione rozporządzenie z 2 sierpnia 1977 Obowiązujące przepisy techniczne i bezpieczeństwa, które stosuje się dla instalacji do spalania gazu i skroplonych węglowodorów w budynkach mieszkalnych i ich pomieszczeniach dodatkowych. - Norma DTU P Instalacje gazowe (wcześniej DTU nr 61-1-Instalacje gazowe - Kwiecień załącznik nr 1 Lipiec 1984). - Departamentalne przepisy sanitarne Dla urządzeń podłączonych do sieci elektrycznej: - Wg przepisów obowiązujących w Polsce. Budynki użytku publicznego Przepisowe warunki instalacji: Instalacja i konserwacja urządzenia muszą być wykonane zgodnie z obowiązującymi przepisami i normami, a szczególnie: - Przepisami bezpieczeństwa dla ochrony przeciwpożarowej i dróg ewakuacyjnych w budynkach użytku publicznego: a. Ogólne zalecenia Dla wszystkich urządzeń: - Artykuły GZ - Instalacje do spalania gazu i skroplonych węglowodorów. Następnie, z zastosowaniem: - Artykuły CH - ogrzewanie, wentylacja, chłodzenie, klimatyzacja i wytwarzanie pary i ciepłej wody/ciepłej wody użytkowej. b. Przepisy specjalne dla wszystkich typów budynków użytku publicznego (szpitale, sklepy, itd.). Certyfikat zgodności (Dotyczy wyłącznie kotłów typu GT 330 z palnikiem gazowym) Z zastosowaniem artykułu 25 poprawionego rozporządzenia z i artykułu 1 poprawionego rozporządzenia z , instalator musi wydać zaświadczenia zgodności, zatwierdzone przez organy nadzoru budowlanego i bezpieczeństwa instalacji gazowych: - Różne modele (modele 1, 2 lub 3) przy wykonaniu nowej instalacji gazowej - "Model 4", szczególnie po wymianie starego kotła na nowy. 16 GT /10/ C

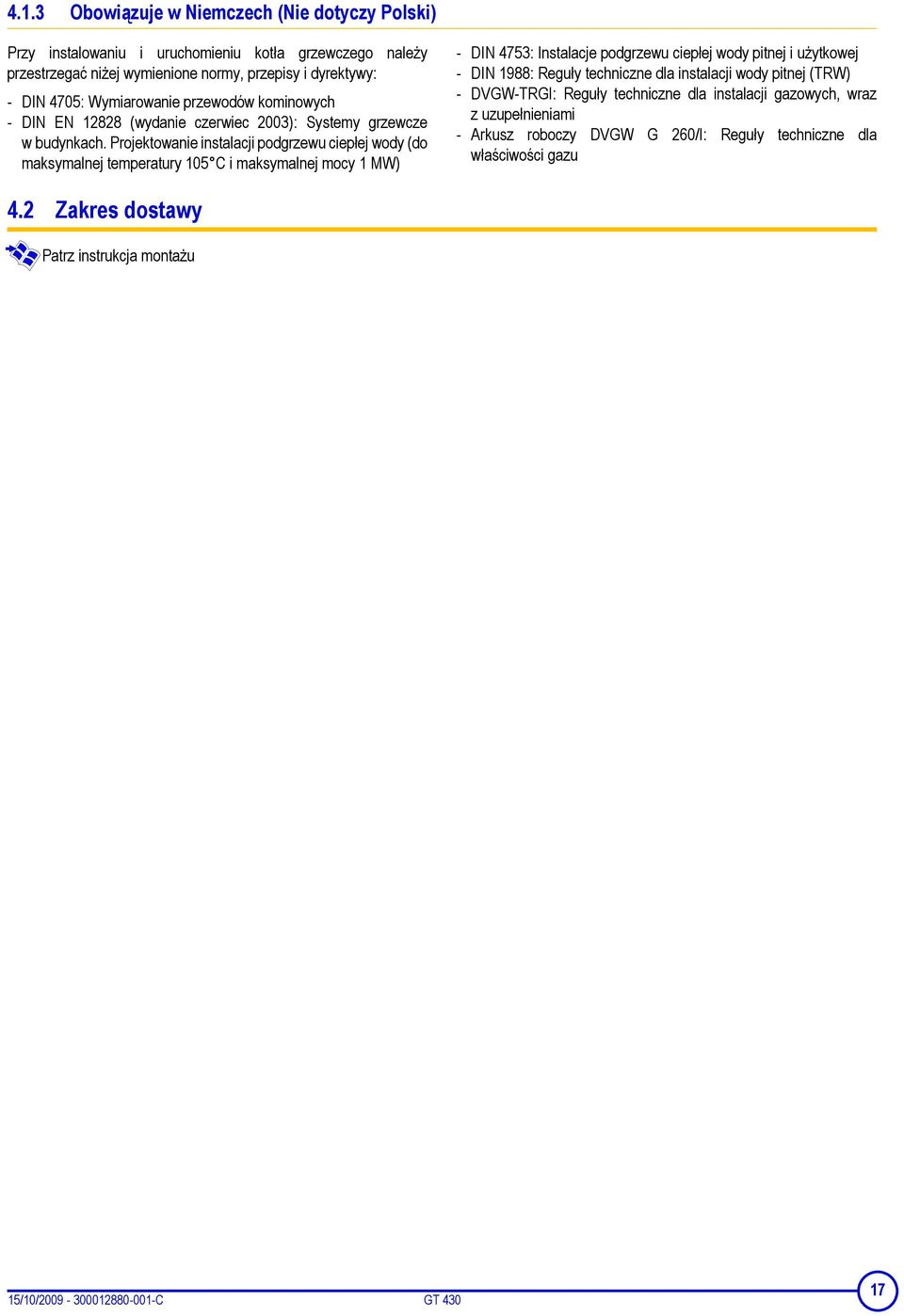

17 4.1.3 Obowiązuje w Niemczech (Nie dotyczy Polski) Przy instalowaniu i uruchomieniu kotła grzewczego należy przestrzegać niżej wymienione normy, przepisy i dyrektywy: - DIN 4705: Wymiarowanie przewodów kominowych - DIN EN (wydanie czerwiec 2003): Systemy grzewcze w budynkach. Projektowanie instalacji podgrzewu ciepłej wody (do maksymalnej temperatury 105 C i maksymalnej mocy 1 MW) - DIN 4753: Instalacje podgrzewu ciepłej wody pitnej i użytkowej - DIN 1988: Reguły techniczne dla instalacji wody pitnej (TRW) - DVGW-TRGI: Reguły techniczne dla instalacji gazowych, wraz z uzupełnieniami - Arkusz roboczy DVGW G 260/I: Reguły techniczne dla właściwości gazu 4.2 Zakres dostawy Patrz instrukcja montażu 15/10/ C GT

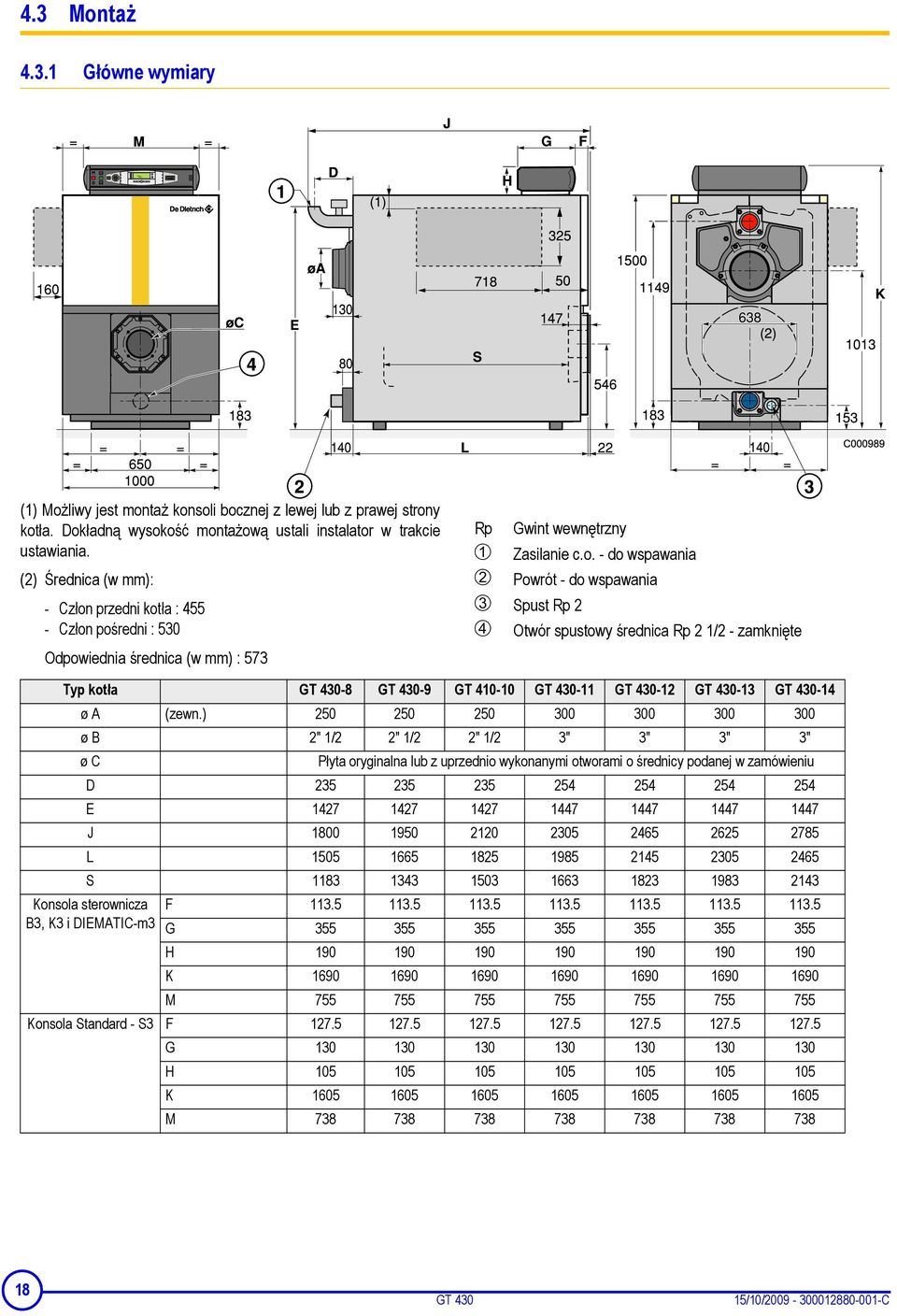

18 4.3 Montaż Główne wymiary (1) Możliwy jest montaż konsoli bocznej z lewej lub z prawej strony kotła. Dokładną wysokość montażową ustali instalator w trakcie ustawiania. (2) Średnica (w mm): - Człon przedni kotła : Człon pośredni : 530 Odpowiednia średnica (w mm) : 573 Rp Gwint wewnętrzny Zasilanie c.o. - do wspawania Powrót - do wspawania Spust Rp 2 Otwór spustowy średnica Rp 2 1/2 - zamknięte Typ kotła GT GT GT GT GT GT GT ø A (zewn.) ø B 2" 1/2 2" 1/2 2" 1/2 3" 3" 3" 3" ø C Płyta oryginalna lub z uprzednio wykonanymi otworami o średnicy podanej w zamówieniu D E J L S Konsola sterownicza F B3, K3 i DIEMATIC-m3 G H K M Konsola Standard - S3 F G H K M GT /10/ C

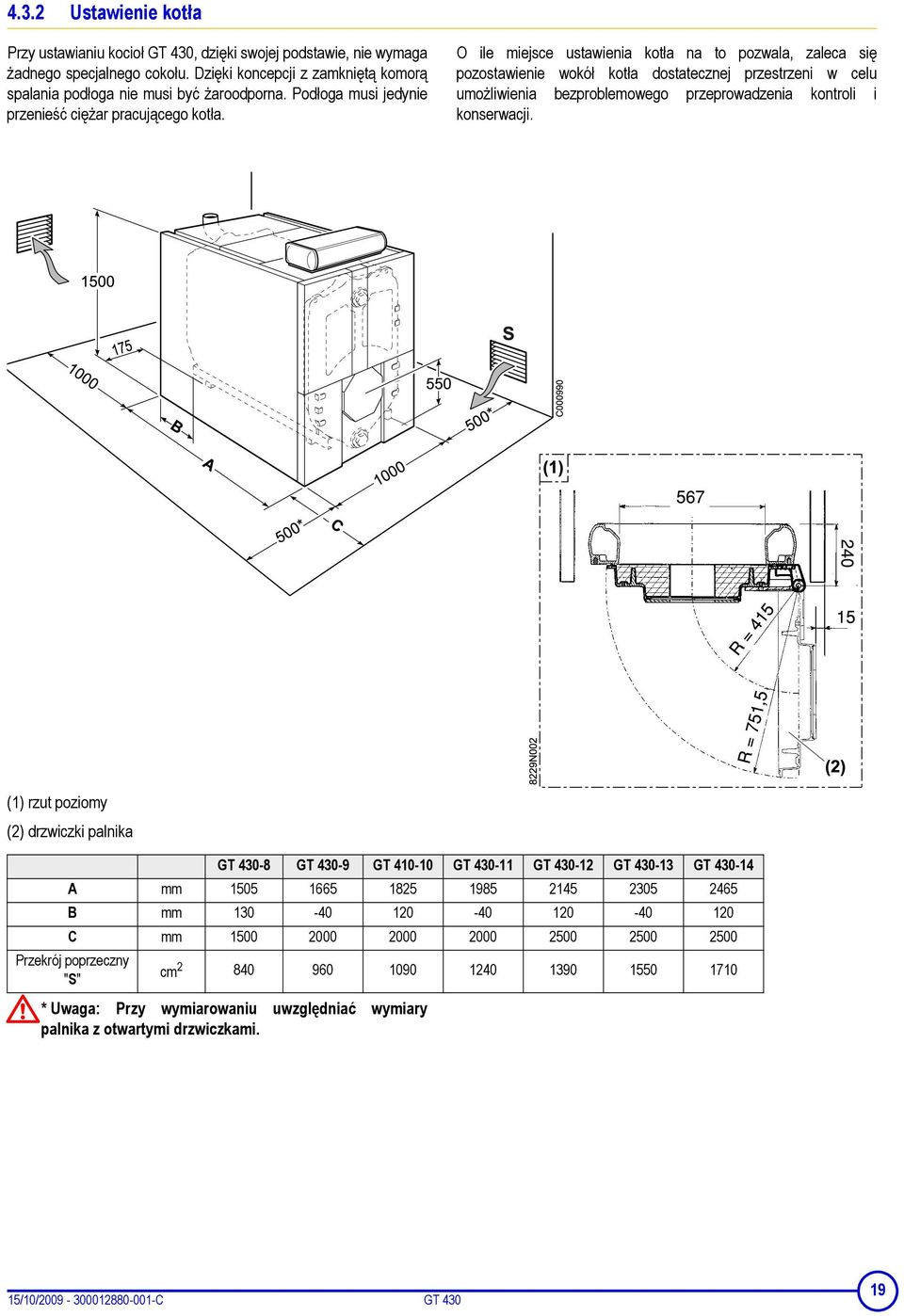

19 4.3.2 Ustawienie kotła Przy ustawianiu kocioł GT 430, dzięki swojej podstawie, nie wymaga żadnego specjalnego cokołu. Dzięki koncepcji z zamkniętą komorą spalania podłoga nie musi być żaroodporna. Podłoga musi jedynie przenieść ciężar pracującego kotła. O ile miejsce ustawienia kotła na to pozwala, zaleca się pozostawienie wokół kotła dostatecznej przestrzeni w celu umożliwienia bezproblemowego przeprowadzenia kontroli i konserwacji. (1) rzut poziomy (2) drzwiczki palnika GT GT GT GT GT GT GT A mm B mm C mm Przekrój poprzeczny "S" cm * Uwaga: Przy wymiarowaniu palnika z otwartymi drzwiczkami. uwzględniać wymiary 15/10/ C GT

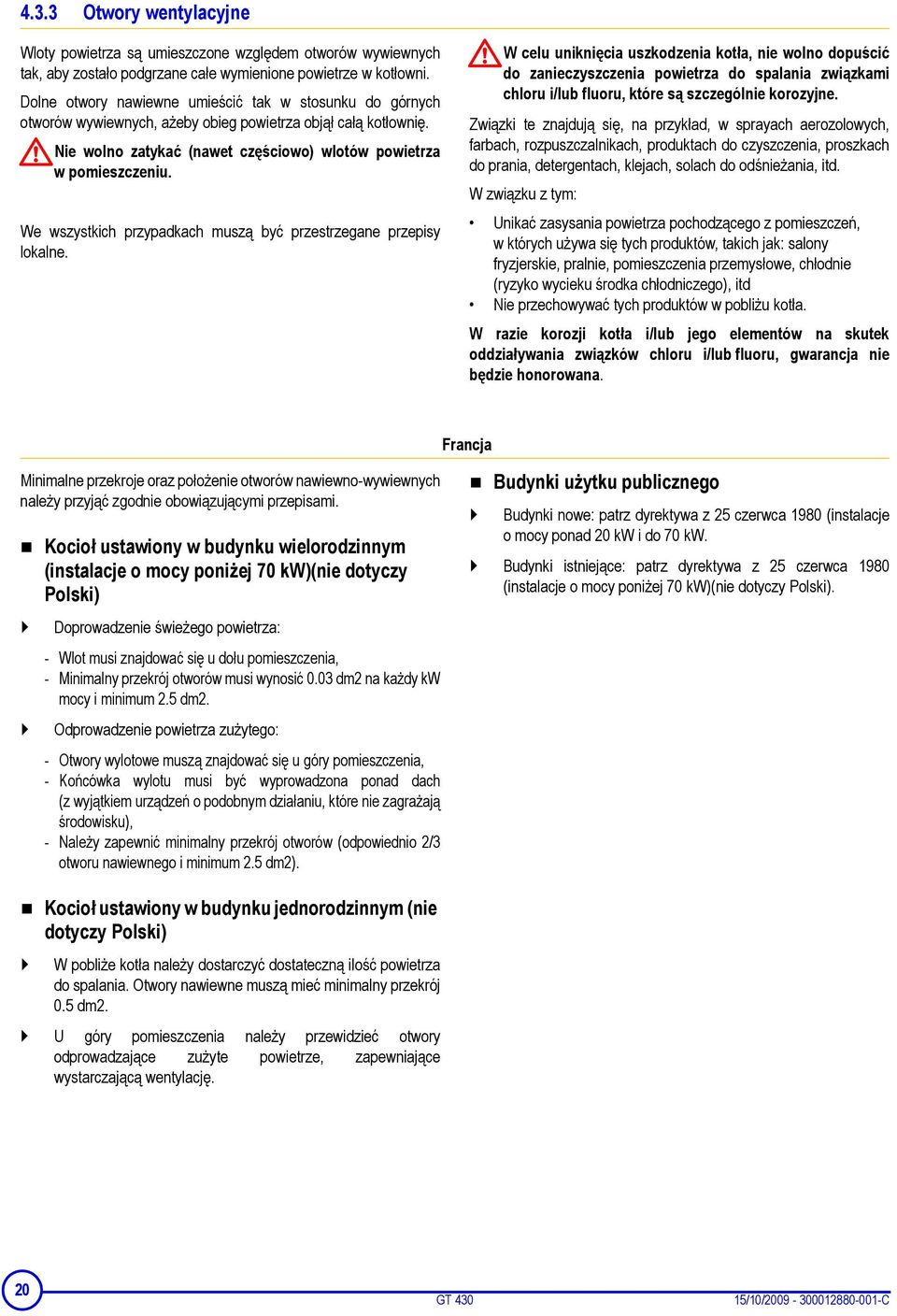

20 4.3.3 Otwory wentylacyjne Wloty powietrza są umieszczone względem otworów wywiewnych tak, aby zostało podgrzane całe wymienione powietrze w kotłowni. Dolne otwory nawiewne umieścić tak w stosunku do górnych otworów wywiewnych, ażeby obieg powietrza objął całą kotłownię. Nie wolno zatykać (nawet częściowo) wlotów powietrza w pomieszczeniu. We wszystkich przypadkach muszą być przestrzegane przepisy lokalne. W celu uniknięcia uszkodzenia kotła, nie wolno dopuścić do zanieczyszczenia powietrza do spalania związkami chloru i/lub fluoru, które są szczególnie korozyjne. Związki te znajdują się, na przykład, w sprayach aerozolowych, farbach, rozpuszczalnikach, produktach do czyszczenia, proszkach do prania, detergentach, klejach, solach do odśnieżania, itd. W związku z tym: Unikać zasysania powietrza pochodzącego z pomieszczeń, w których używa się tych produktów, takich jak: salony fryzjerskie, pralnie, pomieszczenia przemysłowe, chłodnie (ryzyko wycieku środka chłodniczego), itd Nie przechowywać tych produktów w pobliżu kotła. W razie korozji kotła i/lub jego elementów na skutek oddziaływania związków chloru i/lub fluoru, gwarancja nie będzie honorowana. Francja Minimalne przekroje oraz położenie otworów nawiewno-wywiewnych należy przyjąć zgodnie obowiązującymi przepisami. Kocioł ustawiony w budynku wielorodzinnym (instalacje o mocy poniżej 70 kw)(nie dotyczy Polski) Doprowadzenie świeżego powietrza: - Wlot musi znajdować się u dołu pomieszczenia, - Minimalny przekrój otworów musi wynosić 0.03 dm2 na każdy kw mocy i minimum 2.5 dm2. Odprowadzenie powietrza zużytego: - Otwory wylotowe muszą znajdować się u góry pomieszczenia, - Końcówka wylotu musi być wyprowadzona ponad dach (z wyjątkiem urządzeń o podobnym działaniu, które nie zagrażają środowisku), - Należy zapewnić minimalny przekrój otworów (odpowiednio 2/3 otworu nawiewnego i minimum 2.5 dm2). Budynki użytku publicznego Budynki nowe: patrz dyrektywa z 25 czerwca 1980 (instalacje o mocy ponad 20 kw i do 70 kw. Budynki istniejące: patrz dyrektywa z 25 czerwca 1980 (instalacje o mocy poniżej 70 kw)(nie dotyczy Polski). Kocioł ustawiony w budynku jednorodzinnym (nie dotyczy Polski) W pobliże kotła należy dostarczyć dostateczną ilość powietrza do spalania. Otwory nawiewne muszą mieć minimalny przekrój 0.5 dm2. U góry pomieszczenia należy przewidzieć otwory odprowadzające zużyte powietrze, zapewniające wystarczającą wentylację. 20 GT /10/ C

21 4.4 Przykład instalacji Poniższy przykład instalacji nie obejmuje wszystkich możliwych wariantów rozwiązań..powinien jedynie objaśnić reguły techniczne, które należy przestrzegać. Kocioł GT 430 ze stojącym obok podgrzewaczem ciepłej wody użytkowej N008C 1. Zasilanie c.o. 2. Powrót 3. Zawór bezpieczeństwa 3 bar + Manometr 5. Czujnik przepływu 6. Separator powietrza 7. Odpowietrznik automatyczny 9. Zawór odcinający 10. Mieszacz 3-drogowy 11. Pompa obiegowa c.o. 12. Filtr-odmulnik (szczególnie zalecany w starych instalacjach) 13. Zawór spustowy szlamu 14. Czujnik ciśnienia wody (urządzenie zabezpieczające przy braku wody) 15. Pompa 16. Naczynie wzbiorcze 17. Zawór spustowy 18. Urządzenie do napełniania instalacji (z zaworem odcinającym zgodnym z obowiązującymi przepisami) 19. Uzdatnianie wody, gdy TH> Przewód zasilający wody 26. Pompa ładująca podgrzewacz 27. Zawór zwrotny klapowy 28. Wlot wody zimnej 29. Reduktor ciśnienia (gdy ciśnienie w układzie > 5.5 bar) 30. Wzorcowana na 7 bar i zaplombowana grupa bezpieczeństwa zodpływem i wziernikiem 31. Pojemnościowy stojący podgrzewacz c.w.u. 32. Pompa cyrkulacyjna c.w.u.(z zegarem sterującym) 56. Powrót cyrkulacji 57. Wypływ ciepłej wody użytkowej 15/10/ C GT

22 4.5 Podłączenie hydrauliczne Podłączenie hydrauliczne obiegu grzewczego Natężenie przepływu wody w kotle Przy włączonym palniku natężenie przepływu wody w kotle musi być zgodnie z następującą formułą: - Wartość znamionowa przepływu wody Qn = 0.86 Pn / Minimalne natężenie przepływu Qmin = 0.86 Pn / 45 (to natężenie przepływu odpowiada także natężeniu zasilania drugostronnego wkotle). - Maksymalne natężenie przepływu wody Qmax = 0.86 Pn / 5. Qn = natężenie przepływu w m 3 /godz. Pn = znamionowa moc cieplna (maksymalna moc kotła) w kw. Typ kaskady Po wyłączeniu palnika: - Wymagane opóźnienie przed sygnałem zamknięcia zaworu odcinającego: 3 min.. - Wyłączyć pompę kotłową (zamontowaną między kotłem i zaworami odcinającymi) przy pomocy styku wyłącznika krańcowego zaworu odcinającego. Praca palnika 2-stopniowego - Temperaturę wody w kotle utrzymuje się na minimum 50 C; Pierwszy stopień musi być nastawiony minimum na 30 % mocy znamionowej. - Przy pracy modulowanej (minimalna temperatura zasilania: 40 C); Pierwszy stopień musi być nastawiony minimum na 50 % mocy znamionowej. Sposób działania z palnikiem modulującym - Temperaturę wody w kotle utrzymuje się na minimum 50 C: Palnik może być modulowany do 30 % mocy znamionowej - Przy pracy modulowanej (minimalna temperatura zasilania: 40 C); Palnik może być modulowany do 50 % mocy znamionowej 22 GT /10/ C

23 4.5.2 Zawór bezpieczeństwa Zawór bezpieczeństwa musi być podłączony na zasilaniu kotła, przy czym pomiędzy zaworem bezpieczeństwa i kotłem nie mogą być zainstalowane żadne zawory ani klapy. Minimalna zdolność przepływu przez zawór bezpieczeństwa w zależności od maksymalnej mocy cieplnej kotła Natężenie przepływu przez zawór Moc cieplna kotła Jedno stka (a) = kw (b) = lb/h (c) = MBtu/h (d) = kg/h Przykład odczytania wykresu Maksymalna moc cieplna kotła wynosi 200 kw. Minimalna zdolność przepływu przez zawór bezpieczeństwa wynosi 4000 kg/h Podłączenie hydrauliczne obiegu c.w.u patrz: Instrukcja podgrzewacza c.w.u. 15/10/ C GT

24 4.6 Napełnienie instalacji Instalację należy napełniać powoli w najniżej położonym punkcie kotłowni, aby umożliwić usunięcie w najwyższym punkcie (punktach) instalacji powietrza zawartego w kotle. Przy napełnianiu wszystkie pompy muszą być wyłączone włącznie z pompą (pompami) kotłową. UWAGA : Przy pierwszym uruchomieniu po całkowitym lub częściowym opróżnieniu instalacji : Jeżeli wszystkie odpowietrzniki nie działają w sposób naturalny, to w celu odgazowania instalacji oprócz odpowietrzników automatycznych musi ona posiadać również odpowietrzniki ręczne pozwalające odpowietrzyć wszystkie wysoko położone punkty instalacji. Sprawdzić przed załączeniem palnika, czy instalacja jest dobrze napełniona wodą i czy jest dobrze odpowietrzona.. Jeżeli kocioł jest podgrzany, nie napełniać kotła przez króciec powrotu. 4.7 Odszlamianie W przedniej dolnej części kotła znajduje się otwór z gwintem ø 2 1/2, zamknięty korkiem. Poprzez zamontowanie na tym otworze zaworu kulowego (nie wchodzi w zakres dostawy)możliwe jest odszlamianie kotła. Odszlamianie powoduje utratę dużych ilości wody. Po odszlamieniu instalacji, należy ją ponownie napełnić. Opis : Przy wymianie kotła w istniejącej sieci należy staranie przepłukać instalację. Należy przewidzieć podłączenie filtra-odmulnika na powrocie tuż przy kotle. 24 GT /10/ C

25 4.8 Podłączenie do komina Dzięki zwiększonej mocy nowoczesnych kotłów grzewczych i ich zastosowaniu w szczególnych warunkach, możliwych dzięki ewolucji technologii (np. praca modulowana przy niskiej temperaturze kotła) uzyskuje się bardzo niską temperaturę spalin. (<160 C) Wymiarowanie przewodu spalinowego Opisane wcześniej wymiary przekroju i wysokości komina należy przyjąć na podstawie obowiązujących przepisów. Należy zwrócić uwagę na to, że kotły typoszeregu GT 430 służą do spalania nadciśnieniowego i że ciśnienie na wylocie z komory spalania nie może przekroczyć 0 mbar, o ile nie poczyniono żadnych specjalnych kroków odnośnie szczelności, jak na przykład w przypadku przyłączenia do statycznego rekuperatora ciepła. Stąd : - Aby uniknąć ryzyka uszkodzenia komina, stosować przewody, umożliwiające odprowadzenie kondensatu, który może powstać w tym trybie pracy. - Zainstalować trójnik odprowadzający kondensat w podstawie komina. Zaleca się również zainstalowanie regulatora ciągu. Dla prawidłowego działania kotła należy bezwzględnie utrzymać wymagane ciśnienie na wylocie komory spalania (= 0) Podłączenie do przewodów spalinowych Przyłącze musi być demontowalne i może powodować tylko minimalne straty ciśnienia, to znaczy, musi być jak najkrótsze i nie może mieć żadnych nagłych zmian przekroju. Średnica przewodu zawsze musi odpowiadać przynajmniej średnicy przewodu podłączenia kotła, tj.: A : ø 250 mm: dla kotłów 8 do 10-członowych, A : ø 300 mm: dla kotłów 11 do 14-członowych. 15/10/ C GT

26 4.9 Podłączenie oleju lub gazu Patrz instrukcja obsługi palnika. Deflektor głowicy palnika musi zbiegać się z izolacją drzwiczek palnika. C : Izolacja drzwiczek palnika (1) Maksymalna średnica mocowania: - śr. B max. = 290 mm - średnica B max. = 330 mm przy czterech zamocowaniach 15 lub 45 średn. A średn. B średn. M Podłączenia elektryczne Patrz instrukcja konsoli sterowniczej kotła. 26 GT /10/ C

27 5 Uruchomienie patrz: - Instrukcja konsoli sterowniczej - Instrukcja palnika - Instrukcja podgrzewacza c.w.u. 6 Wyłączenie kotła Ustawić przełącznik ZAŁ/WYŁ na O. patrz: Instrukcja konsoli sterowniczej Zamknąć doprowadzenie gazu do kotła (ewentualnie) Konsola sterownicza DIEMATIC-m3 Konsola musi być zawsze podłączona do zasilania elektrycznego: - dla utrzymania funkcji "Przeciwdziałanie zablokowaniu pomp obiegowych", - dla zapewnienia działania funkcji Titan Active System, jeżeli podgrzewacz c.w.u. jest chroniony przez anodę tytanową. Stosować następujące tryby pracy: - "Lato" do wyłączenia ogrzewania. - "Ochrona przed zamarznięciem" do wyłączenia ogrzewania w przypadku nieobecności. 6.1 Środki zapobiegawcze przy dłuższym wyłączeniu kotła - Dokładnie wyczyścić kocioł i komin. - Zamknąć wszystkie drzwiczki i klapy kotła, aby zapobiec jakiejkolwiek cyrkulacji powietrza wewnątrz kotła. - Zalecamy także zdjęcia rury łączącej kocioł z kominem izamknięcia króćca spalinowego pokrywą. 6.2 Środki zapobiegawcze w razie wyłączenia ogrzewania przy wystąpieniu ryzyka zamarznięcia Radzimy używać dobrze dozowanego środka przeciw zamarzaniu aby uniknąć zamarznięcia wody grzewczej. Jeżeli nie można tego zrobić, opróżnić całkowicie instalację. 15/10/ C GT

28 7 Kontrole i konserwacja 7.1 Konserwacja instalacji Sprawdzenie poziomu wody Regularnie sprawdzać poziom wody w instalacji i uzupełniać go jeśli będzie to konieczne, unikając nagłego wprowadzenia zimnej wody do gorącego kotła Zawór odcinający Nie zaleca się opróżniania instalacji, o ile nie jest to absolutnie konieczne. Postępowanie to jest wymagane tylko kilka razy w sezonie grzewczym i pod warunkiem dodania niewielkiej ilości wody, w przeciwnym wypadku należy poszukać nieszczelności i ją usunąć. Przykład: Dłuższa nieobecność z ryzykiem wystąpienia zamarznięcia w budynku. 7.2 Tabliczka znamionowa Przyklejana na kotle w trakcie instalowania tabliczka znamionowa identyfikuje kocioł i podaje jego główne dane. ATyp kotła BRok CTydzień DNumer fabryczny urządzenia 28 GT /10/ C

29 7.3 Konserwacja kotła Sprawność kotła zależy od stopnia jego zanieczyszczenia. Kocioł należy czyścić tak często jak to jest potrzebne (tak jak komin średnio raz w roku), lub zgodnie z obowiązującymi przepisami, lub wymaganiami instalacji. W celu przeprowadzenia czynności konserwacyjnych kocioł należy wyłączyć i odłączyć od zasilania elektrycznego Czyszczenie obwodu spalinowego - Odłączyć zasilanie elektryczne kotła. - Zdjąć górną pokrywę przednią. - Otworzyć drzwiczki wyczystkowe (drzwiczki górne), odkręcając 3 nakrętki kluczem 19 - Wyjąć turbulatory z górnych kanałów spalinowych. - Oczyścić starannie kanały spalinowe przy pomocy odpowiedniej szczotki. - Wyszczotkować turbulatory. - O ile to możliwe, zastosować odkurzacz Konserwacja komory spalania - Otworzyć drzwiczki palnika po odkręceniu 4 nakrętek zamykających - Oczyścić szczotką wnętrze komory palnika - Odessać sadzę nagromadzoną w komorze palnika - Zamknąć drzwiczki i założyć przednią pokrywę. 15/10/ C GT

30 7.3.3 Umieszczenie turbulatorów - Włożyć z powrotem turbulatory, nakładając jeden na drugi zanim zostaną wprowadzone w kanał spalinowy. - Zamknąć z powrotem drzwiczki wyczystkowe. Przestrzegać kolejności montażu podanej w tabeli. 8-cyfrowy numer części turbulatora znajduje się na powierzchni odlewu. Kocioł grzewczy dla następujących krajów: Francja, Niemcy, Austria, Belgia, Hiszpania, Estonia, Luksemburg, Polska, Portugalia, Republika Czeska, Serbia, Słowenia, Szwajcaria Kanały górny Kanały środkowy Kanały dolny Kocioł GT GT GT GT GT GT GT spalinowe: spalinowe: spalinowe: następnie następnie następnie x x x x następnie 1 x x następnie 1 x x następnie 1 x x x x Kocioł grzewczy dla następujących krajów: Bułgaria, Chiny, Cypr, Dania, Finlandia, Grecja, Norwegia, Rumunia, Rosja, Szwecja, Tunezja Kanały górny Kocioł GT spalinowe: Kanały spalinowe: środkowy Kanały dolny spalinowe: następnie następnie następnie GT GT x x x GT GT x następnie 1 x x następnie 1 x x następnie 1 x x następnie 1 x x następnie 1 x GT GT x x x x GT /10/ C

31 7.3.4 Czyszczenie komory spalinowej W tym celu: - Otworzyć lewą i prawą pokrywę wyczystkową komory spalinowej (2 nakrętki H 12 + podkładki kluczem 19) i usunąć przy pomocy odkurzacza nagromadzoną sadzę. - Założyć z powrotem pokrywę wyczystkową. 15/10/ C GT

32 7.3.5 Czyszczenie chemiczne Zasada podstawowa Kocioł z reguły czyści się mechanicznie. Obecnie dostępne są różne chemiczne metody, upraszczające proces czyszczenia. Na powierzchnie grzewcze kotła nanosi się substancję chemiczną. Następnie wzmacnia się reakcję chemiczną poprzez zapalenie palnika. Osady zostają zneutralizowane i ulegają rozkładowi termicznemu. Pozostający zalegający proszek można łatwo usunąć szczotką lub poprzez odsysanie. Środek czyszczący Środek czyszczący musi być odpowiedni dla kotłów żeliwnych. Różni producenci oferują płynne koncentraty lub pojemniki ze sprayem. Do czyszczenia małego kotła wystarczą pojemniki ze sprayem o pojemności 0.5 do 1 l. Patrz instrukcje dołączone do produktu. Płynne koncentraty oferowane są w kanistrach o pojemności od 1 do 50 litrów. Płynne koncentraty muszą być przed użyciem rozcieńczone i nanoszone spryskiwaczem. W zależności od zastosowania do dyspozycji są następujące rozpylacze : - Rozpylacz o małej pojemności (2 lub 3 l) ze zintegrowanym zasobnikiem dla małych kotłów i umiarkowanego stosowania. Ręczny ciśnieniowy w zasobniku. - Rozpylacz o pojemności 5 litrów z oddzielnym zasobnikiem, lancą i rurą połączeniową. Lance umożliwiają proste nanoszenie na dnie komory spalania. Ręczny ciśnieniowy w zasobniku. - Rozpylacz z ciśnieniowym wspomaganiem silnikiem, zasobnikiem, przewodami dysz i przewodami połączeniowymi. Rozpylacz ten nadaje się do intensywnego stosowania. Sposób postępowania Przyjęty tryb pracy odpowiada pracy standardowej. Należy postępować według zaleceń producenta. Nanoszenie - W zależności od produktu kocioł musi być zimny lub powinien osiągnąć temperaturę roboczą. Patrz instrukcje dołączone do produktu. - Bezpośrednie rozpylanie z pojemników ze sprayem na powierzchnię grzewczą. - Koncentraty należy rozcieńczać w stosunku 1/5 do 1/20 (w zależności od produktu i zanieczyszczenia kotła). - Rozpylaczem spryskuje się górne części kotła i ścianki boczne komory spalania. Górne powierzchnie powinny być nawilżone, ale nie spłukane. Nie jest konieczne docieranie rozpylaczem pomiędzy powierzchnie grzewcze. - 1 litr roztworu z reguły wystarcza na 1 m 2 powierzchni grzewczej (małe kotły), tzn do 0.2 l koncentratu. Zapłon Zapalenie palnika następuje po 2 do 5 minutach działania środka czyszczącego. Patrz instrukcje dołączone do produktu. 8800N N GT /10/ C

33 Czyszczenie - Wyjąć turbulatory. - Pozostałości spalania w formie proszku można bez trudu usunąć przy pomocy szczotki. Pozostający zalegający proszek można łatwo usunąć szczotką lub poprzez odsysanie. Przy pewnych produktach krótkie stosowanie po czyszczeniu umożliwia zapobiegawcze oddziaływanie dla zmniejszenia ilości osadu na powierzchniach grzewczych. - Zamontować z powrotem turbulatory. - Zamknąć drzwiczki palnika. - Przeprowadzić konserwację palnika. - Założyć przednią pokrywę. 7.4 Czyszczenie obudowy zewnętrznej Używać tylko i wyłącznie wody z mydłem i gąbki. Przepłukać czystą wodą i wysuszyć irchową lub miękką szmatką. 7.5 Konserwacja palnika Patrz instrukcja obsługi palnika. 15/10/ C GT

34 8 Części zamienne - GT 430 Przy zamawianiu części zamiennych należy podać nr artykułu. Korpus kotła + Inne B DE DIETRICH THERMIQUE S.A.S. - Magazyn Części Zamiennych 4 rue d Oberbronn - F REICHSHOFFEN (0) (0) cpr dedietrichthermique.com

35 Obudowa zewnętrzna Izolacja korpusu kotła 15/10/ C GT

36 Konsole sterownicze Konsola sterownicza *1 Patrz lista części zamiennych w instrukcji obsługi konsoli Konsola sterownicza S3 - Pakiet MD4 Konsola sterownicza K3 Konsola sterownicza - Pakiet MD2 Konsola boczna - Pakiet MD139 Konsola sterownicza DIEMATIC-m3 Konsola sterownicza - Pakiet MD1 Konsola boczna - Pakiet MD138 Konsola sterownicza B3 Konsola sterownicza - Pakiet MD3 Konsola boczna - Pakiet MD GT /10/ C

37 Poz Kod Opis Korpus kotła + Akcesoria Podstawa Podstawa kotła 7-8-członowego, kompletna Podstawa kotła 9-10-członowego, kompletna Podstawa kotła członowego, kompletna Podstawa kotła członowego, kompletna Człon tylny, kompletny Człon pośredni, zwykły Człon pośredni, specjalny Człon przedni, kompletny Nypel Smar dla nypli Ściąg 425 mm Ściąg 620 mm Ściąg 784 mm Sprężyna Kątownik mocujący Sznur z włókna szklanego średnica 10 mm (metr Wąż z masy silikonowej Uszczelka 162x120x4 Przewód zasilania + uszczelka, kocioł 7 do 10- członowy Przewód zasilania + uszczelka, kocioł 11 do 14- członowy Kolektor powrotu + uszczelka, kocioł 7 do 10- członowy Kolektor powrotu + uszczelka, kocioł 11 do 14- członowy Korek 2" 1/2 z otworem 1/2" Korek 2" 1/ Tuleja zanurzeniowa Sprężyna dla tulei zanurzeniowej Drzwiczki palnika zamknięte, kompletne Korek 1/4" Drzwiczki palnika 10 mm, kompletne, z otworem na żądanie Płyta pełna dla drzwiczek palnika Płyta dla drzwiczek palnika z otworem o średn. 135 Płyta dla drzwiczek palnika z otworem o średn. 175 Płyta dla drzwiczek palnika z otworem o średn. 190 Poz Kod Opis Płyta dla drzwiczek palnika, z otworem na żądanie Izolacja dla podniesienia Ochrona drzwiczek palnika Izolacja drzwiczek palnika Wspornik zawiasu Oś drzwiczek palnika Zawiasa drzwiczek palnika Zespół zawiasy Rura Kołnierz wziernika Wziernik płomieni + uszczelka Uszczelka wziernika Drzwiczki wyczystkowe prawe kompletne Drzwiczki wyczystkowe lewe kompletne Izolacja drzwiczek wyczystkowych Ochrona drzwiczek wyczystkowych Zawiasa drzwiczek wyczystkowych Oś drzwiczek wyczystkowych Komora spalin, kompletna Pokrywa wyczystkowa prawa kompletna Pokrywa wyczystkowa lewa kompletna Króciec spalin Ø kocioł 7 do 10-członowy Króciec spalin Ø kocioł 11 do 14-członowy Turbulator górny, szerokość 190 mm Górny turbulator dodatkowy, szerokość Turbulator górny, szerokość 240 mm Górny turbulator dodatkowy, szerokość Turbulator dolny Podzespół turbulatora Czujnik przepływu (Francja + Niemcy) Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT Płyta dla drzwiczek palnika z otworem o średn. 240 Płyta dla drzwiczek palnika z otworem o średn. 250 Płyta dla drzwiczek palnika z otworem o średn. 290 Czujnik przepływu (Szwajcaria) Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT Czujnik przepływu dla kotła GT /10/ C GT
