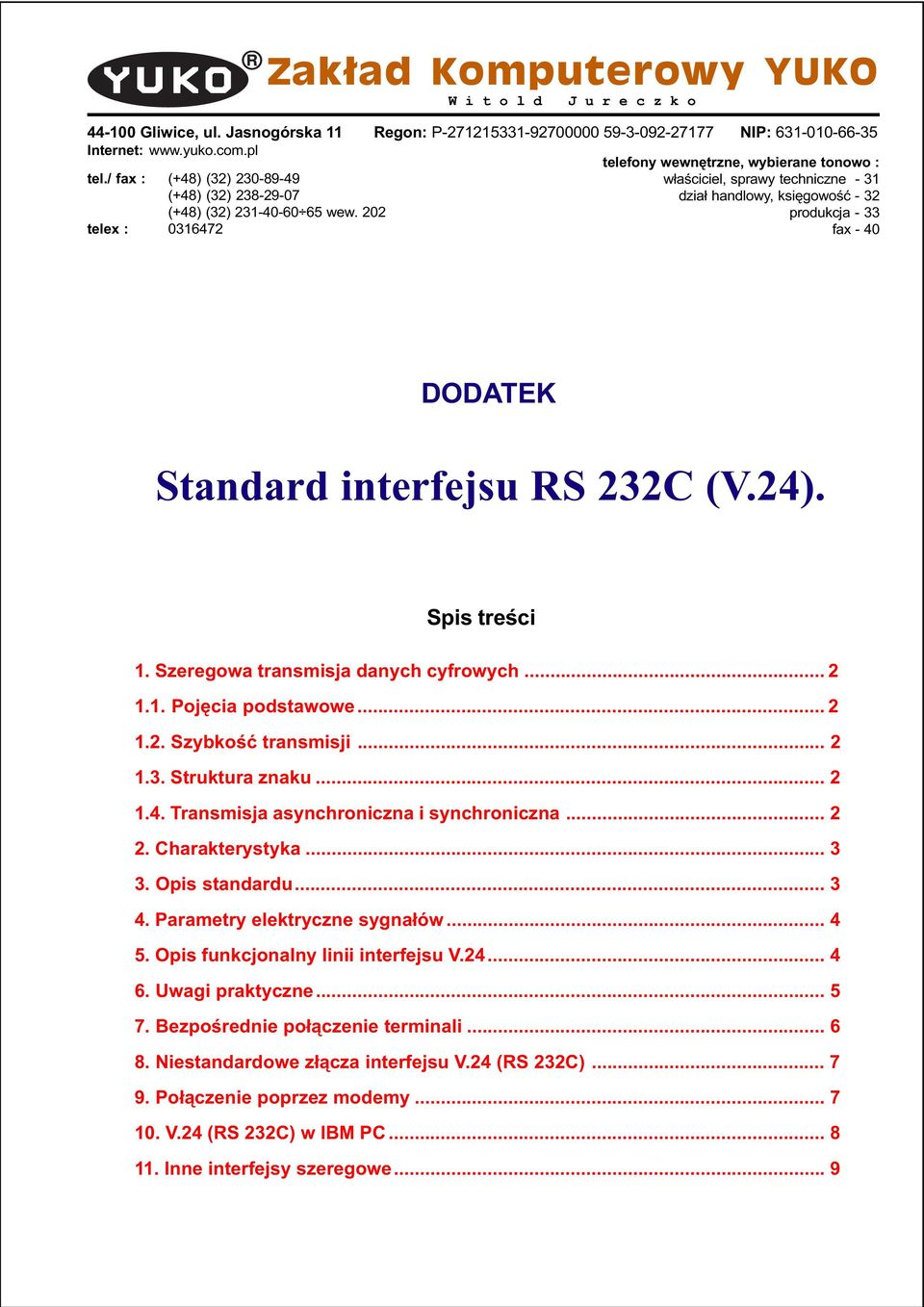

1 W i t o l d J u r e c z k o Gliwice, ul. Jasnogórska 11 Regon: P NIP: Internet: telefony wewnêtrzne, wybierane tonowo : tel./ fax : (+48) (32) (+48) (32) (+48) (32) wew. 202 w³aœciciel, sprawy techniczne - 31 dzia³ handlowy, ksiêgowoœæ - 32 produkcja - 33 telex : fax - 40 DODATEK Standard interfejsu RS 232C (V.24). Spis treœci 1. Szeregowa transmisja danych cyfrowych Pojêcia podstawowe Szybkoœæ transmisji Struktura znaku Transmisja asynchroniczna i synchroniczna Charakterystyka Opis standardu Parametry elektryczne sygna³ów Opis funkcjonalny linii interfejsu V Uwagi praktyczne Bezpoœrednie po³¹czenie terminali Niestandardowe z³¹cza interfejsu V.24 (RS 232C) Po³¹czenie poprzez modemy V.24 (RS 232C) w IBM PC Inne interfejsy szeregowe... 9

2 2 Dodatek - Standard iterfejsu V24 (RS 232C) 1. Szeregowa transmisja danych cyfrowych 1.1. Pojêcia podstawowe Transmisja szeregowa danych cyfrowych polega na przesy³aniu poszczególnych bitów bloku informacji (znaku, bajtu, s³owa i.t.d.) po kolei, w oddzielnych odcinkach czasu. W urz¹dzeniu nadaj¹cym blok informacji rozbijany jest na poszczególne bity, dodawane s¹ niezbêdne bity techniczne s³u ¹ce do organizacji transmisji, a w urz¹dzeniu odbiorczym nastêpuje proces odwrotny, polegaj¹cy na odtworzeniu ca³ego bloku informacji. Istotn¹ cech¹ transmisji szeregowej jest u ycie do przesy- ³ania danych jednej linii transmisyjnej. W konkretnych rozwi¹zaniach lini¹ t¹ mo e byæ pojedynczy lub podwójny przewód elektryczny, œwiat³owód, wydzielony kana³ telekomunikacyjny i.t.d. Ta w³aœciwoœæ szeregowej transmisji zadecydowa³a o jej powszechnym stosowaniu. Poni ej omówione s¹ skrótowo wybrane problemy szeregowej transmisji danych cyfrowych, przy czym s¹ one zawê one do zakresu techniki przesy³ania danych stosowanej w obrêbie standardu RS 232C (V.24) Szybkoœæ transmisji Szybkoœæ transmisji szeregowej okreœlona jest iloœci¹ bitów przesy³anych w jednostce czasu. Jednostk¹ szybkoœci transmisji jest Bod: 1 Bod = 1 Bit/s U ywane s¹ ró ne szybkoœci transmisji w zale noœci od sposobu realizacji transmisji, typu urz¹dzeñ i rodzaju linii transmisyjnej. Najczêœciej stosowane s¹ szybkoœci transmisji: 50, 75, 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, Bodów i.t.d a do kilkuset MBodów. W komputerach kompatybilnych z IBM PC stosowane s¹ tak e nietypowe prêdkoœci transmisji : i bodów, a w interfejsie muzycznym MIDI szybkoœæ : bodów Struktura znaku Najczêœciej stosowan¹ jednostkow¹ porcj¹ informacji przesy³anej szeregowo jest znak. W zale noœci od typu urz¹dzeñ koñcowych znak mo e zawieraæ 5, 6, 7 lub 8 bitów. Znaki najczêœciej stosowanego kodu ASCII zawieraj¹ 7 bitów, a czêsto stosowane ró ne rozszerzenia tego kodu posiadaj¹ znaki oœmiobitowe. Bity znaku przesy³ane s¹ w kolejnoœci od najmniej znacz¹cego do najbardziej znacz¹cego, przy czym wartoœæ binarna 0 (zero) oznaczana jest symbolem Space, a wartoœæ 1 Mark. W standardzie RS 232C stanowi Space odpowiada dodatnie napiêcie, natomiast stanowi Mark napiêcie ujemne. Przyk³adowo transmisja litery M o kodzie 4DH powoduje wyst¹pienie na linii danych interfejsu RS 232C nastêpuj¹cego przebiegu napiêcia: iloœæ przesy³anych jedynek mo e byæ uzupe³niana do liczby parzystej lub nieparzystej. W niektórych przypadkach ten dodatkowy bit przesy³any jest stale jako 0 lub 1 niezale nie od iloœci jedynek w znaku, co te mo e byæ wykorzystane do kontroli poprawnoœci transmisji. Przy transmisji asynchronicznej przesy³ane s¹ w ka dym znaku dodatkowe bity techniczne: bit startu i jeden lub dwa bity stopu. Szczegó³y dotycz¹ce transmisji asynchronicznej podane s¹ poni ej. Dodatkowe bity techniczne nie wchodz¹ w zakres kontroli parzystoœci. W urz¹dzeniach koñcowych istnieje na ogó³ mo liwoœæ wyboru struktury znaku tzn. okreœlenia iloœci bitów danych w znaku, wystêpowania bitu kontroli parzystoœci oraz rodzaju tej kontroli. Przyk³adowo znak o strukturze: 7 bitów danych plus bit kontroli parzystoœci bêdzie przesy³any jako 8 bitów ( oraz dodatkowo przy transmisji asynchronicznej bity techniczne startu i stopu). Aby mog³a nast¹piæ poprawna transmisja danych, w obu urz¹dzeniach koñcowych musi byæ wybrana taka sama struktura znaków i szybkoœæ transmisji Transmisja asynchroniczna i synchroniczna Najwa niejszym problemem wystêpuj¹cym podczas szeregowej transmisji danych jest synchronizacja nadajnika i odbiornika. Chodzi mianowicie o okreœlenie momentów czasu, w którym odbiornik powinien interpretowaæ stan linii danych jako reprezentuj¹cy wartoœci kolejnych bitów przesy³anej informacji. Aby nast¹pi³a prawid³owa synchronizacja obu urz¹dzeñ w ci¹g bitów przesy³anej informacji w³¹czone s¹ dodatkowe sekwencje umo liwiaj¹ce synchronizacjê. W zale noœci od sposobu realizacji synchronizacji nadajnika i odbiornika rozró nia siê dwie metody transmisji szeregowej: asynchroniczn¹ i synchroniczn¹. Transmisja asynchroniczna s³u y do przesy³ania pojedynczych znaków. Pomiêdzy transmisj¹ kolejnych znaków wystêpuj¹ przerwy o czasie nie mniejszym ni czas transmisji jednego bitu (lub dwóch, w zale noœci od przyjêtego standardu). W stanie spoczynku, kiedy znaki nie s¹ transmitowane, linia przyjmuje stan Mark. Proces przesy³ania kolejnych bitów znaku rozpoczynany jest stanem Space linii transmisyjnej utrzymywanym przez czas trwania jednego bitu. Jest to tak zwany bit startu. W tym czasie nastêpuje proces synchronizacji uk³adów odbiornika tzn. generacja lokalnego sygna³u zegarowego umo - liwiaj¹cego próbkowanie stanu linii w odpowiednich momentach. Po zakoñczeniu przesy³ania wszystkich bitów znaku, ³¹cznie z ewentualnym bitem parzystoœci, przesy³ane s¹ 1 lub 2 tzw. bity stopu, kiedy linia przyjmuje stan Mark, czyli stan spoczynkowy. Po tym czasie mo e nast¹piæ transmisja kolejnego znaku. Czêsto przy transmisji ka dego znaku przesy³any jest dodatkowy bit kontroli parzystoœci. Przesy³any on jest za ostatnim bitem informacji i mo e mieæ wartoœæ 0 lub 1, w zale noœci od iloœci jedynek w znaku oraz rodzaju kontroli parzystoœci: Tak wiêc ka dy znak jest wyd³u ony o conajmniej dwa bity techniczne niezbêdne do synchronizacji nadajnika i odbiornika. Na rysunku powy ej przedstawiony jest przebieg napiêcia na linii danych podczas transmisji asynchronicznej znaku M w siedmiobitowym kodzie ASCII z bitem parzystoœci.

3 Dodatek - Standard iterfejsu V24 (RS 232C) 3 Rys. 1. Interfejs V.24 / RS 234C w zestawie komunikacyjnym Proces synchronizacji powtarzany jest dla ka dego znaku. Czas trwania przerwy pomiêdzy znakami nie musi byæ ca³kowit¹ wielokrotnoœci¹ czasu transmisji pojedynczego bitu. Transmisja synchroniczna charakteryzuje siê tym, e poza sygna³ami danych, pomiêdzy urz¹dzeniami koñcowymi przesy³ane s¹ dodatkowo dwa sygna³y zegarowe okreœlaj¹ce w nadajniku odcinki czasu, w których przesy³ane s¹ poszczególne bity bloku informacji, a w odbiorniku momenty, których nale- y próbkowaæ liniê danych w celu odtworzenia wartoœci tych bitów. Dla transmisji synchronicznej problem synchronizacji urz¹dzeñ koñcowych polega na okreœleniu pocz¹tku bloku informacji tzn. pierwszego wa nego bitu lub znaku tego bloku. Stosuje siê tutaj przes³anie na pocz¹tku bloku wybranej sekwencji bitów, która odebrana w nadajniku sygnalizuje pocz¹tek bloku. Sekwencja synchronizuj¹ca czêsto nazywana jest znakiem synchronizacji, i np. dla siedmiobitowego kodu ASCII ma postaæ znaku SYN o kodzie 16H. Znak synchronizacji spe³nia podobn¹ funkcjê jak bit startu w transmisji asynchronicznej. ród³em sygna³ów zegarowych s¹ modemy, gdy transmisja synchroniczna stosowana jest w zasadzie tylko na ³¹czach wyposa onych w te urz¹dzenia. Tak wiêc szybkoœæ transmisji narzucana jest przez modemy. Nale y zwróciæ uwagê, e sygna³y zegarowe przesy³ane s¹ oddzielnymi liniami tylko pomiêdzy modemem a terminalem, natomiast pomiêdzy modemami sygna³y zegarowe przesy³ane s¹ zakodowanej formie w ci¹gu przesy³anej informacji. Transmisja asynchroniczna jest prostsza w realizacji i stosowana najczêœciej do komunikacji pomiêdzy urz¹dzeniami tzw. znakowymi, typu dalekopis. Urz¹dzeniem takim jest np. terminal, w którym znaki wysy³ane s¹ z klawiatury w takt pisania ich przez operatora. Transmisja synchroniczna u ywana jest do przesy³ania bloków informacji. Wymaga stosowania bardziej z³o onych urz¹dzeñ i protoko³ów komunikacyjnych. W porównaniu z transmisj¹ asynchroniczn¹, dla tych samych parametrów linii mo liwe jest osi¹gniêcie wy szych szybkoœci transmisji. Jednak e, ze wzglêdu na koszty oraz prostotê rozwi¹zañ, transmisja asynchroniczna jest znacznie czêœciej stosowana. Szczególnie istotn¹ cech¹ transmisji asynchronicznej jest mo liwoœæ stosowania po³¹czeñ bezpoœrednich, tzn. bez modemów, co jest aktualnie najprostszym i najczêœciej stosowanym sposobem po³¹czenia najró niejszych urz¹dzeñ. 2. Charakterystyka Zalecany przez CCITT standard o nazwie V.24, który definiuje interfejs pomiêdzy terminalem a modemem jest niew¹tpliwie jednym z najbardziej rozpowszechnionych standardów na œwiecie. Akceptowany jest przez wszystkich wytwórców sprzêtu komputerowego i telekomunikacyjnego. Dziêki temu ³atwo mo na ³¹czyæ ze sob¹ sprzêt pochodz¹cy z ró nych Ÿróde³. Niestety zdarzaj¹ siê równie niezrozumia³e przypadki niezbyt œcis³ego przestrzegania zaleceñ standardu przez niektórych producentów co powoduje niepotrzebne komplikacje. Amerykañskim odpowiednikiem standardu V.24 jest opracowana przez EIA norma o nazwie RS 232C. Poza ró nicami w symbolach sygna³ów i stosowanych nazwach oba te standardy pokrywaj¹ siê. W dalszych fragmentach tekstu bêdzie u ywana nazwa europejska V.24, ale nale y rozumieæ, e opis dotyczy obu tych standardów. Przedmiotem standardu V.24 jest definicja interfejsu pomiêdzy terminalem a modemem. W treœci normy urz¹dzenia te nazywane s¹ odpowiednio DTE (Data Terminal Equipment) i DCE (Data Communication Equipment). Standard obejmuje definicjê linii interfejsu oraz ich rozmieszczenie na z³¹czu. Umiejscowienie interfejsu V.24 w typowym zestawie komunikacyjnym prezentuje rysunek 1. Nale y zwróciæ uwagê, e z punktu widzenia standardu V.24 funkcjonalne w³aœciwoœci terminali s¹ nieistotne. W zestawie jak na rysunku 1, ka dy z terminali mo e byæ zarówno prostym monitorem ekranowym, jak i np. komputerem. Wynika to z faktu, e norma nie okreœla w aden sposób stosowanego protoko³u komunikacyjnego, a definiuje jedynie funkcje poszczególnych linii interfejsu. W dalszym ci¹gu, przy omawianiu standardu V.24, terminalem bêdzie nazywane dowolne urz¹dzenie koñcowe wyposa one w ten interfejs. Pomimo, e zamierzeniem autorów normy by³a standaryzacja po³¹czenia terminali z modemami, interfejs V.24 najczêœciej chyba jest u ywany do po³¹czenia bezpoœredniego (tzn. bez modemów) dwóch terminali. Odpowiednio skonstruowany kabel interfejsu lub proste urz¹dzenie pozwalaj¹ na wyeliminowanie modemów w przypadku, gdy odleg³oœæ pomiêdzy terminalami jest niewielka (do ok. kilkuset metrów). Ten fakt zadecydowa³ niew¹tpliwie o tak szerokim rozpowszechnieniu standardu V.24. Z kolei jego popularnoœæ oraz zalety szeregowej transmisji danych powoduj¹, e interfejs V.24 jest stosowany w najró niejszych urz¹dzeniach, które trudno nazwaæ terminalami jak np. plottery, manipulatory typu mysz i inne. Bezpoœrednie po³¹czenie za pomoc¹ interfejsu V.24 omówione jest szczegó³owo w dalszej czêœci tego opisu. 3. Opis standardu Pe³ny opis standardu V.24 zawiera definicjê ponad czterdziestu linii interfejsu. W praktyce wykorzystuje siê tylko niektóre z nich. W tabeli 1 (na str. 3) zestawiono najczêœciej u ywane. W kolumnie Symbol podano symbole linii u ywane odpowiednio w definicji V.24 i RS 232C. Kolumna Nr styku podaje rozmieszczenie standardowe linii interfejsu na z³¹czu 25-cio stykowym, oraz przyjête w mikrokomputerze IBM AT rozmieszczenie u ywanych tam linii na z³¹czu 9-cio stykowym. Kierunek przep³ywu sygna³u podano w kolumnie Ÿród³o, gdzie znakiem x zaznaczono, w którym z urz¹dzeñ sygna³ jest generowany. Ostanie kolumny tabeli podaj¹ nazwy linii, oraz czêsto stosowane skróty tych nazw.

4 4 Dodatek - Standard iterfejsu V24 (RS 232C) Standard zaleca, aby w terminalu zainstalowane by³o z³¹cze mêskie (wtyk), 25-cio stykowe typu D-sub, którego krajowym odpowiednikiem jest z³¹cze szufladowe Eltra , natomiast w modemie powinno byæ u yte odpowiednie z³¹cze eñskie (gniazdo) typu Eltra Kabel ³¹cz¹cy terminal z modemem jest zakoñczony z jednej strony wtykiem, z drugiej gniazdem, a styki obu z³¹czy tego kabla o tych samych numerach s¹ po³¹czone ze sob¹. Niestety, czasem producenci terminali i komputerów stosuj¹ w swych wyrobach z³¹cze eñskie, co utrudnia zestawienie po³¹czenia. Dodatkowo sprawê komplikuje stosowanie w niektórych urz¹dzeniach niestandardowego z³¹cza 9-cio stykowego. DoraŸnym rozwi¹zaniem jest wtedy stosowanie odpowiednich adapterów tzn. z³¹cz odpowiednio po³¹czonych ze sob¹. Norma zaleca, by d³ugoœæ kabla ³¹cz¹cego terminal z modemem nie przekracza³a 50 stóp (ok. 18 m). 4. Parametry elektryczne sygna³ów W opisie standardu u ywane s¹ pojêcia stanów logicznych sygna³ów steruj¹cych interfejsu : ON i OFF oraz linii danych: Mark i Space. ON oznacza stan aktywny, OFF nieaktywny sygna³u steruj¹cego, Mark odpowiada stanowi Logiczne 1, a Space stanowi Logiczne 0 przesy³anych danych. Przyjêto nastêpuj¹ce parametry elektryczne poszczególnych stanów linii interfejsu V.24 : ON : +3V..+25V OFF : -3V..-25V Mark : -3V..-25V Space: +3V..+25V Z powy szego wynika, e w zakresie -3V..+3V stan logiczny linii jest nieokreœlony, co mo na równie interpretowaæ, e odbiorniki sygna³ów powinny posiadaæ w tym zakresie charakterystyki wejœciowej histerezê. W praktyce stosuje siê bardzo czêsto uk³ady nadajników zasilane napiêciem +12V,-12V, co daje amplitudê sygna³ów ok. +8V,-8V, oraz uk³ady odbiorników z progiem prze³¹czania ok. +1V i histerez¹ ok. 0.5V. Tak¹ charakterystykê posiadaj¹ najczêœciej stosowane uk³ady nadajników i odbiorników interfejsu V.24 / RS 232C typu MC 1488 i MC Opis funkcjonalny linii interfejsu V.24 W tabeli 1 zestawiono najwa niejsze linie interfejsu V.24/ RS 232C. Podane s¹ ich symbole u ywane w standardzie V.24 i RS 232C, rozmieszczenie na standardowym 25-cio stykowym z³¹czu interfejsu oraz na stosowanym w komputerach IBM PC z³¹czu 9-cio stykowym. 101Protective Ground, Ziemia ochronna. Jest to linia po³¹czona z obudow¹ urz¹dzenia. Na ogó³ nie jest ona u ywana. Mo e byæ stosowana do po³¹czenia z ekranem kabla interfejsu. 102Signal Ground, Potencja³ odniesienia. Elektryczny punkt odniesienia dla wszystkich innych sygna³ów interfejsu (masa sygna³owa). 103Transmitted Data, Dane nadawane. Szeregowe dane nadawane z terminala. 104Received Data, Dane odbierane. Szeregowe dane odbierane przez terminal. 105Request To Send, ¹danie nadawania. Aktywny stan linii s³u y do prze³¹czenia modemu w stan nadawania danych z terminala na liniê teletransmisyjn¹. 106Clear To Send, Gotowoœæ do nadawania. Aktywny stan linii informuje o gotowoœci modemu do nadawania danych z terminala na liniê. Standardowo linia 105 przechodzi do stanu ON w odpowiedzi na stan ON linii 106, z ewentualnym opóÿnieniem wystêpuj¹cym przy transmisji typu Half Duplex potrzebnym na prze³¹czenie uk³adów modemu. S ymbol N r styk u V.24 R S232 C D B 2 5 D B 9 ród³ o D C E DT E O pis Skró t 101 AA 1 Protective Ground (Ziemia ochronna, ekran) 102 AB 7 5 Signal Ground (Potencja³ odniesienia, masa sygna³owa) 103 BA 2 3 X Transmitted Data (Dane nadawane z DTE) 104 BB 3 2 X Received Data (Dana odbierane przez DTE) 105 CA 4 7 X Request To Send ( ¹danie nadawania) 106 CB 5 8 X Clear To Send (Gotowoœæ do nadawania) 107 CC 6 6 X Data Set Ready (Gotowoœæ modemu) 108 CD 20 4 X Data Terminal Ready (Gotowoœæ terminala) 109 CF 8 1 X Data Carrrier Detect (Obecnoœæ sygna³u noœnego) 111 CH 23 X Rate Select (Wybór szybkoœci transmisji) 113 DA 24 X Transmit Clock from DTE (Zegar danych nadawanych) 114 DB 15 X Transmit Clock (Zegar danych nadawanych) 115 DD 17 X Receive Clock (Zegar danych odbieranych) 125 CE 22 9 X Ring Indicator (Sygna³ dzwonienia ) PG GND TxD RxD RTS CTS DSR DTR DCD RS TxC TxC RxC RI Tabela 1. Najwa niejsze linie interfejsu V.24 / RS232C

5 Dodatek - Standard iterfejsu V24 (RS 232C) 5 107Data Set Ready, Gotowoœæ modemu. Aktywny stan linii oznacza, e modem jest za³¹czony i gotowy do pracy. 108Data Terminal Ready, Gotowoœæ terminala. Stan aktywny tej linii oznacza, e terminal jest za³¹czony i gotowy do pracy. Takie znaczenie tej linii jest te czasem oznaczane symbolem 108.2, w odró nieniu od znaczenia: Pod³¹cz modem do linii stosowanego niekiedy przy pracy na ³¹czach komutowanych i oznaczanego symbolem Data Carrier Detect, WskaŸnik sygna³u noœnego. Stan aktywny oznacza, e modem wykry³ obecnoœæ sygna³u noœnego generowanego przez odleg³y modem, co mo e oznaczaæ, e po³¹czenie zosta³o nawi¹zane, i dane odbierane z linii i przesy- ³ane do terminala s¹ poprawne. 111Rate Selector, Wybór szybkoœci transmisji. Niektóre modemy mog¹ pracowaæ w dwóch zakresach szybkoœci transmisji znaków. W takich modemach stan ON oznacza wybór wiêkszej szybkoœci. 113Transmitter Clock (From DTE), Zegar danych nadawanych generowany w terminalu. Linia stosowana niekiedy przy transmisji synchronicznej do taktowania danych nadawanych z terminala. 114Transmitter Clock, Zegar danych nadawanych generowany w synchronicznej do taktowania danych nadawanych z terminala. Kolejne bity danych s¹ wysy³ane z terminala w momentach przejœcia sygna³u 114 ze stanu Off do On. 115Receiver Clock, Zegar danych odbieranych. Linia stosowana przy transmisji synchronicznej do taktowania danych przesy³anych do terminala. Stan linii danych odbieranych jest próbkowany w momentach przejœcia sygna³u 115 ze stanu On do Off. 125Ring Indicator, wskaÿnik dzwonienia. Stan On na tej linii wystêpuje w momencie wykrycia przez modem sygna³u dzwonienia na linii. U ywany przy pracy na ³¹czach komutowanych do automatycznej realizacji po³¹czenia. Poni ej opisana jest standardowa sekwencja stanów linii interfejsu V.24 (RS 232C). Terminal po za³¹czeniu i przejœciu w stan ON LINE (gotowoœci) ustawia liniê 108 (DTR) do stanu On. W odpowiedzi modem ustawia liniê 107 (DSR) do stanu On sygnalizuj¹c gotowoœæ do pracy. Przed rozpoczêciem transmisji danych terminal prze³¹cza liniê 105 (RTS) do stanu On. Po prze³¹czeniu przez modem linii 106 (CTS) do stanu ON, co oznacza gotowoœæ modemu do transmisji, terminal wysy³a dane lini¹ 103 (TxD). Po zakoñczeniu transmisji linia 105 (RTS) jest prze³¹czana do stanu Off, na co modem odpowiada prze³¹czeniem 106 (CTS) do stanu Off. Terminal bêdzie wysy³a³ dane na linii 103(TxD) tylko gdy sygna³y 106 (CTS) I 107 (DSR) s¹ w stanie On tzn. gdy modem sygnalizuje gotowoœæ do pracy i gotowoœæ do nadawania. Modem nie powinien prze³¹czaæ sygna³u 106 (CTS) do stanu Off w stanie On linii 105 (RTS) tzn. przed zakoñczeniem przes³ania bloku danych. Dane przesy³ane do terminala lini¹ 104 (RxD) bêd¹ akceptowane tylko w stanie On linii 107 (DSR) i 109 (DCD) tzn. w warunkach, gdy modem sygnalizuje gotowoœæ do pracy i obecnoœæ sygna³u noœnego generowanego przez odleg³y modem. Opisane sekwencje przedstawione s¹ na rys. 2. Powy ej omówione zosta³y najbardziej ogólne zasady transmisji danych w interfejsie V.24 w trybie transmisji dwukierunkowej naprzemiennej (Half Duplex) z zastosowaniem modemów. Ten sposób transmisji ma t¹ w³aœciwoœæ, e jeden kana³ tele- Rys 2. Sekwencja stanów linii interfejsu V.24 / RS 232C transmisyjny u ywany jest naprzemiennie do transmisji w obu kierunkach. Dziêki temu mo na przy ni szych kosztach osi¹gn¹æ wiêksze szybkoœci transmisji. Wymaga to jednak stosowania specjalnych protoko³ów komunikacyjnych. W praktyce czêœciej stosowany jest tryb transmisji dwukierunkowej równoczesnej (Full Duplex). W takim przypadku nie ma potrzeby prze³¹czania kierunku transmisji i linie 105, 106 i 109 s¹ stale w stanie On. Transmisja w trybie Full Duplex wymaga u ycia dwóch niezale nych kana³ów telekomunikacyjnych do równoczesnej transmisji w obu kierunkach. Realizuje siê to poprzez u ycie linii dwutorowej (czteroprzewodowej), co jest mo liwe tylko w przypadku stosowania specjalnie do tego celu przeznaczonych linii. Dla typowych linii telefonicznych (tzn. jednotorowych) u ywanych do transmisji w trybie Full Duplex stosowane s¹ modemy umo liwiaj¹ce wydzielenie dwóch kana³ów na jednej linii. 6. Uwagi praktyczne Praktycznie stosowane rozwi¹zania interfejsu V.24 niekiedy znacznie odbiegaj¹ od zaleceñ normy. Przede wszystkim nie u ywa siê wszystkich linii interfejsu opisanych w standardzie. Niekiedy iloœæ ta jest ograniczona jedynie do trzech : 102, 103 i 104 tzn. masy sygna³owej, danych nadawanych i danych odbieranych. Czasami jedna z linii 106 (CTS), 107 (DSR), lub 108 (DTR) jest u ywana niezgodnie ze standardem do sygnalizacji ¹dania chwilowego wstrzymania nadawania strumienia danych (np. w sytuacji przepe³nienia bufora drukarki). Rozwi¹zanie to nie zawsze daje oczekiwane efekty, gdy urz¹dzenie nadaj¹ce mo e ignorowaæ zmiany stanu tych linii w czasie nadawania bloku danych lub np. przerwaæ nadawanie natychmiast, w trakcie transmisji znaku. Wiêkszoœæ terminali przystosowana jest do pracy w trybie transmisji Full Duplex (dwukierunkowej równoczesnej). Wynika to z faktu, e transmisja typu Half Duplex (dwukierunkowa naprzemienna) mo e byæ stosowana tylko w przypadku transmisji blokowych z zastosowaniem specjalnych protoko³ów komunikacyjnych. Wymaga to równie stosowania przystosowanych do tego inteligentnych terminali. Transmisja typu Half Duplex najczêœciej jest realizowana jako synchroniczna. W terminalach pracuj¹cych w trybie Full Duplex s¹ czêsto ograniczone funkcje linii steruj¹cych interfejsu V.24. Na ogó³ sygna³ 108 (DTR) jest stale w stanie On, lub jest sterowany prze³¹cznikiem LOCAL/ONLINE terminala, a linia 105 (RTS) jest stale w stanie On. Nie zawsze te w takich terminalach

6 6 Dodatek - Standard iterfejsu V24 (RS 232C) uwzglêdniany jest stan wejœciowych linii 106 (CTS) i 109 (DCD). W wielu urz¹dzeniach wystêpuje prze³¹cznik (sprzêtowy lub programowy) pozwalaj¹cy okreœliæ funkcje i stany poszczególnych linii interfejsu. Wystêpuj¹cy w wielu terminalach prze³¹cznik Full Duplex / Half Duplex faktycznie nie s³u y do zmiany trybu transmisji a jedynie sposobu wyprowadzania znaków na ekran. W stanie Half Duplex tego prze³¹cznika znaki z klawiatury terminala s¹ wysy³ane w liniê i równoczeœnie pojawiaj¹ siê na ekranie, a w stanie Full Duplex na ekran wyprowadzane s¹ jedynie znaki odbierane na linii 104 (RxD). W tym drugim przypadku urz¹dzenie po³¹czone z terminalem powinno zwrotnie przesy³aæ dane odbierane z terminala, aby znaki z klawiatury pojawi³y siê na ekranie. Jest to tzw. ECHO. Czasami mo na spotkaæ terminale (lub komputery) wyposa one w z³¹cze interfejsu V.24 skonfigurowane tak jak w modemie. Ide¹ takiego rozwi¹zania jest mo liwoœæ bezpoœredniego po³¹czenia tego urz¹dzenia ze zwyk³ym terminalem za pomoc¹ kabla takiego, w jaki wyposa one s¹ modemy. Problemy pojawiaj¹ siê jednak e w momencie, gdy zachodzi koniecznoœæ po- ³¹czenia z sob¹ dwóch urz¹dzeñ z takim niestandardowym interfejsem. Warunkiem poprawnej transmisji jest zgodnoœæ struktury znaków tzn. iloœci bitów w znaku, rodzaju parzystoœci, iloœci bitów stopu oraz szybkoœci transmisji w obu wspó³pracuj¹cych urz¹dzeniach 7. Bezpoœrednie po³¹czenie terminali Jak wczeœniej wspomniano, interfejs V.24, wbrew intencjom jego autorów, jest najczêœciej stosowany do bezpoœredniego po³¹czenia dwóch terminali (z których jeden jest na ogó³ komputerem). Zalety takiego rozwi¹zania to stosunkowo du y zasiêg po³¹czenia i niewielka iloœæ przewodów. Jednak e wystêpuje tutaj jedno powa ne niebezpieczeñstwo: Pomiêdzy odleg³ymi punktami po³¹czenia czêsto wystêpuje du a ró nica potencja³ów zera energetycznego (do kilkuset woltów). W przypadku, gdy linie 102 (masa sygna³owa) nie s¹ w obu urz¹dzeniach separowane galwanicznie od potencja³u zera energetycznego (ziemi), istnieje mo liwoœæ uszkodzenia uk³adów interfejsu, lub nawet pora enia osób obs³uguj¹cych te urz¹dzenia. 103 (TxD) 2 3 (RxD) (RXD) 3 2 (TXD) (GND) 7 7 (GND) (RTS) 4 4 (RTS) (CTS) 5 5 (CTS) (DSR) 6 6 (DSR) (DCD) 8 8 (DCD) (DTR) (DTR) 108 Terminal Terminal Rys 3. Bezpoœrednie po³¹czenie dwóch terminali asynchronicznych Przedstawione powy ej rozwi¹zanie po³¹czenia bezpoœredniego mo e wystêpowaæ w ró nych wariantach. Przyk³adowo, dodatkowe przewody ³¹cz¹ce liniê 108 (DTR) z jednego terminala z lini¹ 107 (DSR) drugiego, mog¹ s³u yæ do wzajemnej sygnalizacji operatywnoœci urz¹dzeñ. Podobnie mo na wykorzystaæ sygna³y 105 (RTS) i 106 (CTS). W wiêkszoœci przypadków jednak e nie ma potrzeby prowadzenia dodatkowych przewodów, gdy w³asnoœci funkcjonalne ³¹czonych urz¹dzeñ, oraz stosowane protoko³y komunikacyjne zapewniaj¹ na ogó³ poprawn¹ pracê przy zastosowaniu po³¹czenia jak na rys 3. Po³¹czenie bezpoœrednie mo na równie stosowaæ dla urz¹dzeñ pracuj¹cych w trybie transmisji synchronicznej, pod warunkiem, e dostêpny jest sygna³, który mo e spe³niaæ rolê zegara synchronizuj¹cego transmisjê. Jednak e zasiêg takiego po³¹czenia jest ograniczony do kilkunastu metrów, gdy zbyt d³uga linia zniekszta³ca impulsy zegarowe. 103 (TxD) 2 3 (RxD) (RXD) 3 2 (TXD) (GND) 7 7 (GND) 102 Tak wiêc, przed u yciem po³¹czenia bezpoœredniego nale y sprawdziæ warunki pracy urz¹dzeñ, np. przez pomiar napiêcia pomiêdzy stykami 7 z³¹cz interfejsu ³¹czonych urz¹dzeñ, a w koniecznych przypadkach zastosowaæ modemy, lub urz¹dzenia spe³niaj¹ce ich funkcje. Podstawowa wersja bezpoœredniego po³¹czenia dwóch terminali z interfejsem V.24 (RS 232) przedstawiona jest na rys3. Jak widaæ na rysunku, w kablu ³¹cz¹cym nast¹pi³o skrzy- owanie przewodów danych, co umo liwia prawid³ow¹ transmisjê pomiêdzy terminalami. Dodatkowe po³¹czenia na z³¹czach interfejsu symuluj¹ obecnoœæ sygna³ów z modemu. Po³¹czenia te nie zawsze s¹ potrzebne, gdy w wielu przypadkach terminale ignoruj¹ stan tych linii. Do takiego po³¹czenia najlepiej zastosowaæ dwuprzewodowy kabel ekranowany, przy czym ekran wykorzystaæ jako liniê 102 (masê sygna³ow¹). Zasiêg takiego po³¹czenia uzale niony jest od szybkoœci transmisji i warunków zewnêtrznych i wynosi ok. kilkuset metrów. 105 (RTS) 4 4 (RTS) (CTS) 5 5 (CTS) (DSR) 6 6 (DSR) (DCD) 8 8 (DCD) (DTR) (DTR) (TxC) (TxC) (RxC) (RxC) 115 Terminal Zegar Terminal Rys 4. Bezpoœrednie po³¹czenie dwóch terminali synchronicznych

7 Dodatek - Standard iterfejsu V24 (RS 232C) Po³¹czenie jak na rys. 4 jest identyczne z podanym dla transmisji asynchronicznej lecz uzupe³nione o liniê przesy³aj¹c¹ wspólny sygna³ zegarowy dla obu terminali. Zegar powinien byæ sygna³em o przebiegu prostok¹tnym, parametrach elektrycznych zgodnych z wymaganiami standardu V.24 i czêstotliwoœci równej wymaganej szybkoœci transmisji. Jego Ÿród³em mo e byæ urz¹dzenie zewnêtrzne lub jeden z terminali. Najczêœciej w urz¹dzeniach pracuj¹cych w trybie transmisji synchronicznej na z³¹cze wyprowadzony jest odpowiedni sygna³ zegarowy. Wykorzystane s¹ do tego nie u ywane styki z³¹cza interfejsu V.24 np. 9 lub 10, a czasem dostêpny jest sygna³ 113 (zegar nadawania z terminala) na styku 24. Nale y zwróciæ uwagê, e przedstawiony sposób po³¹czenia terminali synchronicznych mo e byæ stosowany na niewielkie odleg³oœci (do kilkunastu metrów) i u ywany jest w zasadzie tylko w wyj¹tkowych przypadkach np. do testowania. 8. Niestandardowe z³¹cza interfejsu V.24 (RS 232C) Jak wczeœniej podano standard V.24 podaje rozmieszczenie linii interfejsu na z³¹czu 25-cio stykowym typu D-SUB (p. Tabela 1). Jednak e takie z³¹cze zajmuje wiele miejsca, a wiêkszoœæ jego styków pozostaje niewykorzystana. Z tego powodu producenci sprzêtu komunikacyjnego coraz czêœciej stosuj¹ inne typy z³¹cz w tym interfejsie. Przyk³adem mo e byæ u ycie z³¹cza 9-cio stykowego w komputerach typu IBM PC. Rozmieszczenie linii interfejsu na takim z³¹czu sta³o siê ju pewnym standardem. Niektórzy producenci sprzêtu stosuj¹ z³¹cza modularne typu RJ-45. Charakteryzuj¹ siê one niewielkimi rozmiarami oraz ³atwoœci¹ monta u przewodów na wtyczkach. Niestety aktualnie nie przyj¹³ siê aden standard rozmieszczenia linii interfejsu na stykach z³¹cz tego typu. Na rysunku 5 przedstawione zosta³y rozwi¹zania przyjête przez niektórych producentów. 9. Po³¹czenie poprzez modemy Modemy spe³niaj¹ dwie zasadnicze funkcje: separuj¹ galwanicznie ³¹czone urz¹dzenia, oraz dopasowuj¹ parametry sygna³ów do w³aœciwoœci stosowanych ³¹czy teletransmisyjnych. Przy zastosowaniu odpowiednich modemów i wykorzystaniu standardowej sieci telefonicznej mo liwa jest teoretycznie ³¹cznoœæ pomiêdzy dwoma dowolnie odleg³ymi punktami. Standardowo, terminal jest po³¹czony z modemem za pomoc¹ kabla zakoñczonego z jednej strony wtykiem, a z drugiej gniazdem z³¹cza 25-cio stykowego. Odpowiednie styki z³¹cz s¹ ze sob¹ po³¹czone na wprost. Parametry modemów s¹ objête standaryzacj¹, przy czym powszechnie stosuje siê dwa ró ne rodzaje standardów: europejskiej serii V zdefiniowanej przez CCITT oraz amerykañskiego standardu Bell. Wiêkszoœæ wspó³czeœnie produkowanych modemów mo e pracowaæ w kilku ró nych standardach. Poni- ej podano nazwy kilku najczêœciej u ywanych standardów oraz zakres ich stosowania. Standardy definiuj¹ce komunikacjê pomiêdzy modemami V.21 Definicja modemu do transmisji asynchronicznej z szybkoœci¹ 300 Bodów na ³¹czach komutowanych lub trwa- ³ych. V.22/22bis Definicja modemu do transmisji asynchronicznej lub synchronicznej na ³¹czach komutowanych z szybkoœci¹ 1200/2400 Bodów V.23 Definicja modemu do transmisji asynchronicznej lub synchronicznej na ³¹czach trwa³ych lub komutowanych z szybkoœci¹ 600/1200 Bodów V.32/32bis Definicja modemu do transmisji asynchronicznej lub synchronicznej na ³¹czach komutowanych z szybkoœci¹ 9600/14400 Bodów 7 * Linia PG (Protective Ground) jest po³¹czona z obudow¹ urz¹dzenia. Jako potencja³ odniesienia powinna byæ u yta linia GND. ** Rozka³ad sygna³ów w standardzie IBM jest identyczny jak dla ComputOne, odwrócona jest tylko numeracja styków Rys 5. Rozk³ad sygna³ów na z³¹czu RJ45 przyjêty przez niektórych producentów

8 8 Dodatek - Standard iterfejsu V24 (RS 232C) Standard transmisji Szybkoœæ transmisji pomiêdzy modemami Wymienione standardy CCITT maj¹ swoje odpowiedniki amerykañskie, ale nie s¹ z nimi w pe³ni zgodne. Przyk³adowo standard Bell 103 jest odpowiednikiem V.21, a Bell 212A V.22bis. Producenci modemów czêsto rozszerzaj¹ standardy, oraz konstruuj¹ modemy wielostandardowe. Na ogó³ modemy wykonane zgodnie z nowszymi standardami mog¹ równie pracowaæ w standardach starszych, przy czym prze³¹czanie nastêpuje automatycznie, w fazie uzgadniania parametrów transmisji pomiêdzy modemami. Standardy komunikacji pomiêdzy modemem a komputerem Przy po³¹czeniu modemu z komputerem czêsto zachodzi koniecznoœæ sterowania dzia³aniem modemu oraz przesy³ania innych ni odbierane z linii danych do komputera. Przyk³adem mo e byæ stosowane czêsto automatyczne (sterowane przez program) wybieranie numeru telefonicznego przez modem. Przyjête s¹ dwa standardy przewidziane do komunikacji pomiêdzy modemem a komputerem: V.25bis Standard opisuj¹cy sposób sterowania modem przy automatycznym wybieraniu numerów telefonicznych. AT Najbardziej rozpowszechniony standard do sterowania modemem i automatycznego nawi¹zywania ³¹cznoœci. Komunikacja pomiêdzy komputerem a modemem polega na przesy³aniu ci¹gu znaków ASCII (komend) do modemu i interpretacji otrzymanych w tej samej formie odpowiedzi. Korekcja b³êdów transmisji i kompresja danych V.42, MNP-2, MNP-3 i MNP-4. Standardy te opisuj¹ sposoby przeprowadzania korekcji b³êdów transmisji. Standard V.42 jest aktualnie najbardziej efektywnym. Korekcja przeprowadzana jest w modemach, tak, e w wiêkszoœci przypadków dane wyjœciowe z modemów s¹ bezb³êdne, a proces korekcji niezauwa alny dla u ytkownika. W obrêbie procedur V.42 realizowane s¹ równie standardy MNP-2..MNP-4. V.42bis i MNP-5. W celu zwiêkszenia efektywnej szybkoœci transmisji danych opracowane zosta³y standardy opisuj¹ce sposób realizacji w modemie kompresji danych. Idea jest tu taka sama jak w powszechnie stosowanych programach pakuj¹cych (np. ZIP, ARC). Poniewa kompresja i dekompresja jest realizowana przez parê wspó³pracuj¹cych ze sob¹ modemów w sposób niezauwa alny dla urz¹dzeñ koñcowych, efekt jest taki sam jak zwiêkszenie szybkoœci transmisji. Najczêœciej stosowane standardy to V.42bis i MNP-5. V.42bis umo liwia teoretycznie kompresjê danych w stosunku 4:1, a MNP-5: 2:1. Nale y zauwa yæ, e nie wszystkie dane mog¹ byæ poddane kompresji, np. pliki ju przetworzone programem pakuj¹cym. Procedury opisane standardem V.42bis wykrywaj¹ takie przypadki i wy³¹czaj¹ wtedy proces kompresji. Standardy MNP-5 i V.42bis nie s¹ kompatybilne, ale najczêœciej modemy mog¹ pracowaæ w obu tych standardach. Modemy wyposa one w procedury kompresji (a jest to aktualnie standard) pozwalaj¹ na osi¹gniêcie wiêkszych efektywnych szybkoœci transmisji ni by to wynika³o z fizycznego sposobu transmisji. W poni szej tabeli podano maksymaln¹ efektywn¹ prêdkoœæ transmisji dla modemów z zastosowaniem Maksymalna efektywna szybkoœæ transmisji [bps] MNP-5 V.42bis V.22bis V V.32bis poszczególnych standardów kompresji. Nale y zauwa yæ, e s¹ to szybkoœci maksymalne, mo liwe do osi¹gniêcia w idealnych warunkach. Zarówno b³êdy transmisji jak i treœæ przesy³anych danych mog¹ zmniejszyæ efektywn¹ szybkoœæ transmisji. Modemy s¹ urz¹dzeniami kosztownymi. W wielu przypadkach mo na je zast¹piæ specjalnymi urz¹dzeniami spe³niaj¹cymi ich funkcje w ograniczonym zakresie. S¹ to tzw. modemy krótkiego zasiêgu (short hault modem) lub konwertery. Urz¹dzenia te pozwalaj¹ na transmisjê na liniach trwa³ych (tzn. specjalnie do tego celu wydzielonych), najczêœciej czteroprzewodowych, na ograniczony dystans. Zasiêg transmisji wynosi od kilkuset metrów do kilkudziesiêciu kilometrów i jest zale ny od szybkoœci transmisji i jakoœci linii. Najwa niejsz¹ funkcjê jak¹ spe³niaj¹ te urz¹dzenia jest separacja galwaniczna. Ma³e wymiary, niski koszt, brak koniecznoœci zewnêtrznego zasilania powoduj¹, e urz¹dzenia te s¹ powszechnie stosowane. 10. V.24 (RS 232C) w IBM PC Prawdopodobnie najczêœciej aktualnie u ywanymi komputerami, w których wykorzystuje siê interfejs V.24 s¹ ró nego rodzaju odmiany mikrokomputerów IBM PC. Poni ej kilka uwag dotycz¹cych specyficznych w³aœciwoœci interfejsu V.24 w tym komputerze. W IBM PC przewidziano standardowo dwa asynchroniczne porty szeregowe o nazwach COM1 i COM2. Port COM1 jest na ogó³ dostarczany z komputerem. COM2 jest opcjonalny. Porty te mog¹ byæ wykorzystane do przy³¹czania najró niejszych urz¹dzeñ, z czego najczêœciej s¹ u ywane jako interfejs do myszy, plottera, dodatkowych drukarek, oraz do typowych zastosowañ komunikacyjnych. W interfejsie V.24 komputera IBM PC zaimplementowane zosta³y nastêpuj¹ce linie: 102 GND - masa sygna³owa, 103 TxD - dane nadawane, 104 RxD - dane odbierane, 105 RTS - ¹danie nadawania, 106 CTS - gotowoœæ do nadawania, 107 DSR - gotowoœæ modemu, 108 DTR - gotowoœæ terminala, 109 DCD - wskaÿnik sygna³u noœnego, 125 RI - wskaÿnik dzwonienia. TxD 2 3 RxD 3 2 RTS 4 7 CTS 5 8 DSR 6 6 GND 7 5 DCD 8 1 DTR 20 4 RI 22 9 z³¹cze 25-cio z³¹cze 9-cio stykowe stykowe Rys 6. Schemat kabla przejœciowego ze standardu 9-cio stykowego IBM PC/AT na V.24

9 Dodatek - Standard iterfejsu V24 (RS 232C) W komputerach IBM PC sygna³y te s¹ na ogó³ wyprowadzone na standardowe z³¹cze 25-cio stykowe, lub z³¹cze 9-cio stykowe. Rozmieszczenie sygna³ów na tych z³¹czach podane jest w tabeli linii interfejsu V.24 (tabela 1). W zwi¹zku z zastosowaniem dwóch standardów z³¹czy, czêsto zachodzi koniecznoœæ stosowania odpowiedniego kabla przejœciowego. Jego schemat przedstawiono na rysunku 6. Porty COM1 i COM2 s¹ skonstruowane w identyczny sposób. Ró ni¹ siê pomiêdzy sob¹ przyporz¹dkowanym obszarem w przestrzeni adresowej komputera, oraz u ywanymi poziomami przerwañ: COM1 : Adresy 3F8..3FF poziom przerwania: 4 (IRQ 4), COM2 : Adresy 2F8..2FF poziom przerwania: 3 (IRQ 3). Elementem steruj¹cym prac¹ portów szeregowych jest uk³ad typu 8250A lub jego odpowiednik. Umo liwia on transmisjê asynchroniczn¹ znaków o dowolnej strukturze z szybkoœci¹ okreœlan¹ programowo. Standardowo okreœla siê maksymaln¹ prêdkoœæ transmisji na 9600 Bodów, ale istnieje mo liwoœæ (czêsto u ywana) transmisji znaków z szybkoœci¹ 38.4 kbodów a nawet Kbodów. W obszarze zmiennych BIOS a przechowywane s¹ adresy bazowe czterech portów szeregowych: 0:0400 : COM1 0:0402 : COM2 0:0404 : COM3 0:0406 : COM4 Adresami bazowymi portów COM1 i COM2 s¹ odpowiednio 3F8 i 2F8. Je eli któryœ z tych portów nie zosta³ wykryty, w odpowiedniej komórce pamiêci tego obszaru zostanie umieszczona wartoœæ 0. Dwa dodatkowe porty o nazwach COM3 i COM4 nie maj¹ przyporz¹dkowanych standardowych adresów i u ytkownik mo e wpisaæ dowolne wartoœci do odpowiadaj¹cych im komórek pamiêci. Wartoœci te musz¹ byæ zgodne z fizycznymi adresami we/wy zainstalowanych portów. Podczas konfiguracji sprzêtu komputera nale y sprawdziæ adresy i poziomy przerwañ wykorzystywane we wszystkich u ywanych portach szeregowych. W przypadku, gdyby adresy lub poziomy przerwañ dwóch lub wiêkszej iloœci portów szeregowych pokrywa³yby siê, ca³oœæ nie bêdzie dzia³a³a poprawnie. Obs³uga programowa portów szeregowych zosta³a zaimplementowana w przerwaniu INT 14H BIOS,a. Jednak e praktycznie pe³na obs³uga transmisji szeregowej wymaga u ywania przerwañ, co nie jest zrealizowane w/w procedurach BIOS a. Istnieje wiele programów u ytkowych pozwalaj¹cych efektywnie wykorzystaæ uk³ady transmisji szeregowej komputera IBM PC. Umo liwiaj¹ one emulacjê typowych terminali (np. VT52, VT100) jak równie transmisjê plików pomiêdzy dwoma komputerami. Najczêœciej u ywane programy tego typu to: CROSSTALK, PROCOM i BITCOM. Oprogramowanie systemowe portów szeregowych jest zaimplementowane w wersji szcz¹tkowej. Podczas fazy testowania komputera po za³¹czeniu zasilania (POST) procedury BIOS a sprawdzaj¹ obecnoœæ i poprawnoœæ dzia³ania (w ograniczonym zakresie) portów COM1 i COM2. Poza standardowymi uk³adami transmisji szeregowej czêsto u ywane s¹ ró nego rodzaju wieloportowe uk³ady interfejsu V.24. Konstruowane s¹ one jako proste uk³ady bêd¹ce powieleniem standardowych portów COM, lub jako specjalizowane procesory komunikacyjne. W tym drugim przypadku u ywany jest oddzielny procesor steruj¹cy prac¹ uk³adów interfejsu oraz dwudostêpna pamiêæ umo liwiaj¹ca szybk¹, blokow¹ wymianê danych pomiêdzy procesorami. Transmisja synchroniczna w komputerach IBM PC mo e byæ równie stosowana, ale wymagany jest wtedy specjalny uk³ad (w postaci oddzielnej p³ytki montowanej w komputerze) o nazwie BSC (Binary Synchronous Communication Adapter). Adapter BSC jest wykorzystywany przez programy emulatorów terminali synchronicznych np. IBM 3720 lub ICL 7181/ Inne interfejsy szeregowe Standard interfejsu V.24/RS 232C pomimo szerokiego rozpowszechnienia posiada kilka wad, które uniemo liwiaj¹ jego wykorzystanie w niektórych zastosowaniach. Szczególnie niekorzystne w tym interfejsie jest przyjêcie niesymetrycznej linii transmisyjnej, co spowodowa³o ograniczenie szybkoœci transmisji i zasiêgu oraz brak odpornoœci na zak³ócenia. Opracowane przez EIA standardy RS-422A, RS-432A i RS- 485 s³u ¹ podobnie jak V.24/RS 232C do transmisji szeregowych danych cyfrowych. Dziêki zastosowaniu w tych standardach symetrycznej linii transmisyjnej (RS-422 i RS-485) oraz odpowiednich parametrów elektrycznych transmitowanych sygna³ów mo liwe by³o zwiêkszenie szybkoœci transmisji oraz zasiêgu. Dodatkowo w tych standardach przewidziano mo liwoœæ po³¹czeñ wielopunktowych tzn. przy³¹czenia do jednej linii wiêkszej iloœci odbiorników i nadajników. Omawiane standardy interfejsu przewidziane s¹ do po³¹czeñ bezpoœrednich i nie przewiduj¹ wspó³pracy z modemami. W interfejsach tych nie ma separacji galwanicznej pomiêdzy ³¹czonymi urz¹dzeniami, ale dziêki odpowiedniej konstrukcji uk³adów nadajników i odbiorników zwiêkszona jest odpornoœæ na uszkodzenia tych uk³adów spowodowane ró nic¹ napiêæ pomiêdzy masami ³¹czonych urz¹dzeñ. W poni szej tabeli zestawiono niektóre w³aœciwoœci i parametry interfejsów V.24/RS 232C, RS-422A, RS-432A i RS P arametr r R S-232 C R S-423 A R S-422 A RS-48 5 Typ linii Niesymetryczna Niesymetryczna Symetryczna Symetryczna Maksymalna iloœæ nadajników/odbiorników Maksymalna d³ugœæ linii Maksymalna szybkoœæ transmisji Czu³oœæ odbiornika 1/1 1/10 1/10 32/32 15 m 1200 m 1200 m 1200 m 20 kbod 100 kbod 10 MBod 10 MBod + - 3V mv mv mv ród³o: W. Mielczarek "Szeregowe interfejsy cyfrowe"
