1 SYSTEMY GRZEWCZE 2011

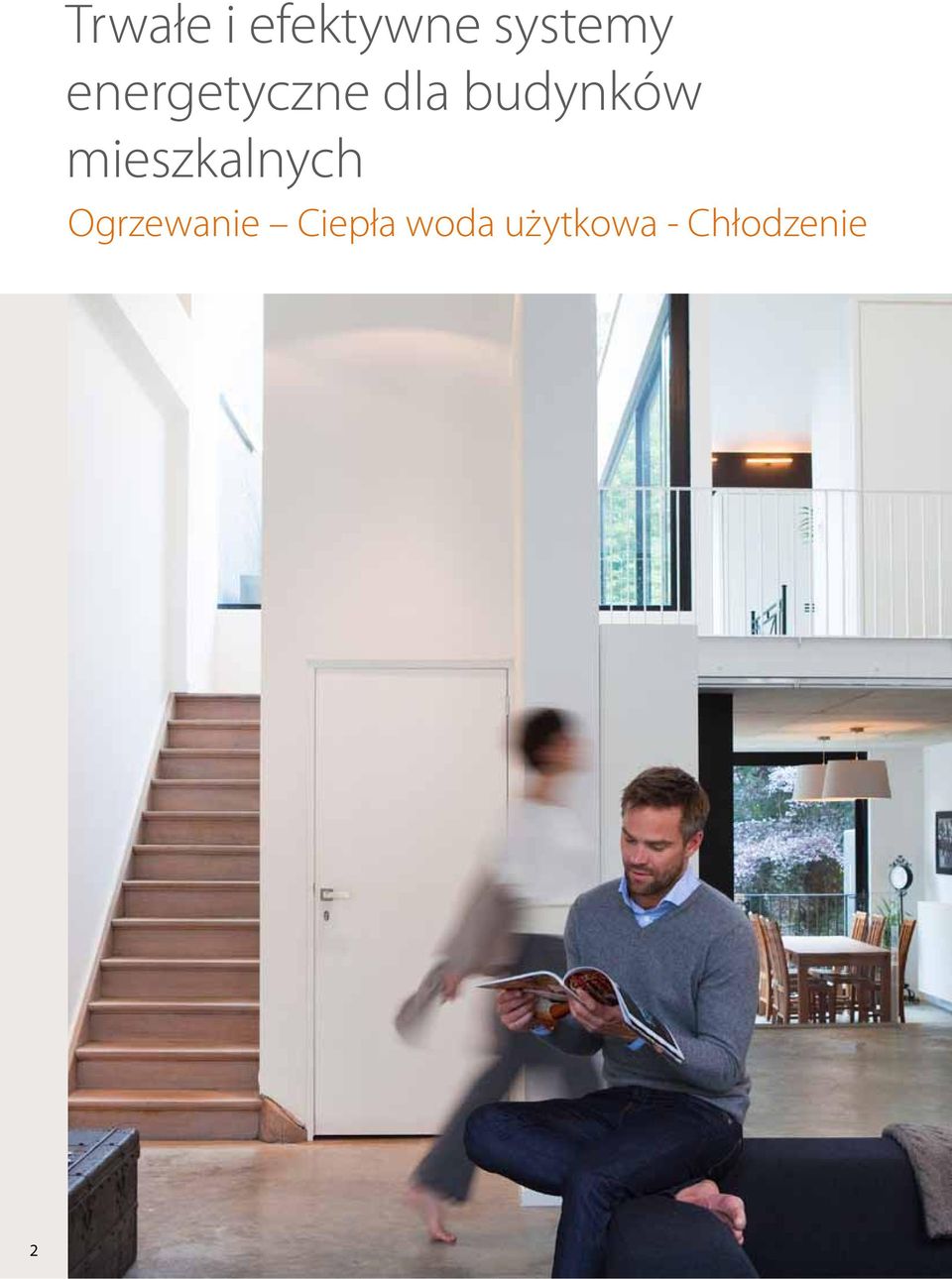

2 2 Trwałe i efektywne systemy energetyczne dla budynków mieszkalnych Ogrzewanie Ciepła woda użytkowa - Chłodzenie

3 Efektywny energetycznie Ekonomiczny Z niską emisją CO 2 Niskim kosztem instalacji Przyjazny rodzinie Abyś Ty lub Twój klient uświadomił sobie, że nadszedł czas przejścia na system grzewczy, który jest energetycznie efektywny przy niskiej emisji CO 2. Daikin Altherma to kompletny system do celów ogrzewania i ciepłej wody użytkowej działający na zasadzie pompy ciepła powietrze - woda. Stanowi elastyczną i efektywną kosztowo alternatywę dla tradycyjnych kotłów paliwowych i posiada funkcję chłodzenia*. Właściwe dla systemu Daikin Altherma charakterystyki energetyczne czynią go idealnym rozwiązaniem do ograniczania zużycia energii, zmniejszenia emisji CO 2 i osiągnięcia optymalnego komfortu poprzez wysoko lub nisko temperaturowy system grzewczy. Łatwy w montażu system Daikin Altherma napędza wysokoefektywna energetycznie, zaawansowana technologicznie sprężarka. Dzięki niej możliwe jest przekształcenie niewykorzystanego i niewyczerpalnego ciepła z otaczającego powietrza w użyteczne ciepło do utrzymywania komfortu ogrzewania lub źródło ciepłej wody użytkowej. * niskotemperaturowe systemy grzewcze 3

4 4

5 ZAOFERUJ SWOIM KLIENTOM KORZYŚCI Z TECHNOLOGII DAIKIN 6 Strony Opisy systemów i aplikacji Strony Specyfikacje techniczne NAJEFEKTYWNIEJSZE ENERGETYCZNIE ROZWIĄZANIA DO WSZELKICH ZASTOSOWAŃ 10 Ogrzewanie, ciepła woda użytkowa i chłodzenie DLA NOWYCH BUDYNKÓW 12 System Split: jednostka wewnętrzna i zewnętrzna 14 System Monoblok: Tylko jednostka zewnętrzna 18 Zbiornik ciepłej wody użytkowej 19 Łatwe sterowanie 21 HP konwektor 22 Podłączenie kolektorów słonecznych 23 Ogrzewanie i ciepła woda użytkowa DLA BUDYNKÓW MODERNIZOWANYCH 24 Jednostka zewnętrzna i jednostka wewnętrzna 26 Zbiornik ciepłej wody użytkowej 28 Podłączenie kolektorów słonecznych 29 Łatwe sterowanie 30 Ogrzewanie, ciepła woda użytkowa i chłodzenie DLA BUDYNKÓW WIELORODZINNYCH 32 Kombinacja dwóch technologii Daikin 34 Zbiornik ciepłej wody użytkowej 36 Łatwe sterowanie 37 HP konwektor 38 PROGRAMY DOBORU 40 Program do doboru i symulacji dla nowych i modernizowanych budynków 40 Program do doboru i projektowania dla budynków wielorodzinnych 41 SPECYFIKACJE TECHNICZNE 42 5

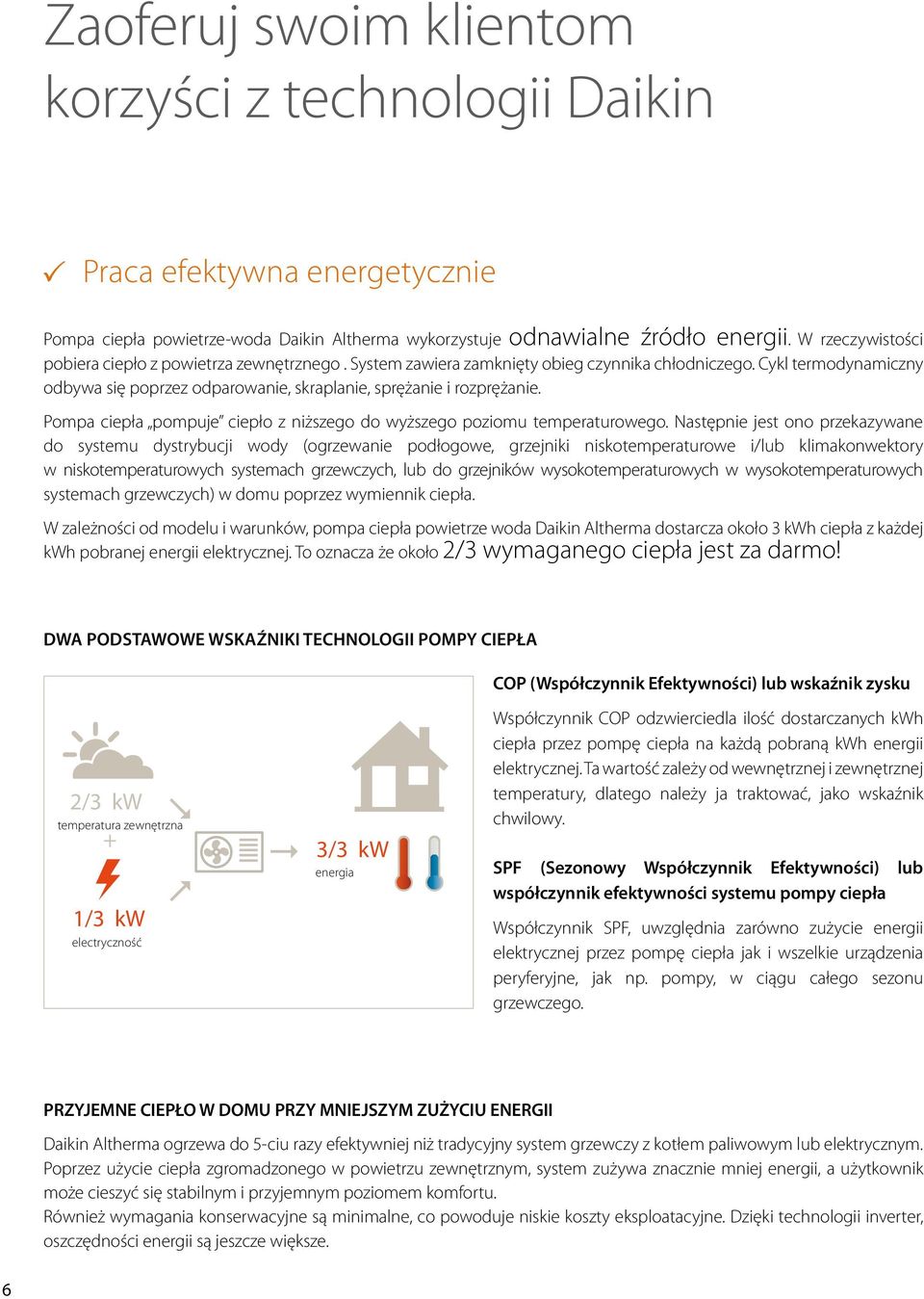

6 Zaoferuj swoim klientom korzyści z technologii Daikin Praca efektywna energetycznie Pompa ciepła powietrze-woda Daikin Altherma wykorzystuje odnawialne źródło energii. W rzeczywistości pobiera ciepło z powietrza zewnętrznego. System zawiera zamknięty obieg czynnika chłodniczego. Cykl termodynamiczny odbywa się poprzez odparowanie, skraplanie, sprężanie i rozprężanie. Pompa ciepła pompuje ciepło z niższego do wyższego poziomu temperaturowego. Następnie jest ono przekazywane do systemu dystrybucji wody (ogrzewanie podłogowe, grzejniki niskotemperaturowe i/lub klimakonwektory w niskotemperaturowych systemach grzewczych, lub do grzejników wysokotemperaturowych w wysokotemperaturowych systemach grzewczych) w domu poprzez wymiennik ciepła. W zależności od modelu i warunków, pompa ciepła powietrze woda Daikin Altherma dostarcza około 3 kwh ciepła z każdej kwh pobranej energii elektrycznej. To oznacza że około 2/3 wymaganego ciepła jest za darmo! DWA PODSTAWOWE WSKAŹNIKI TECHNOLOGII POMPY CIEPŁA COP (Współczynnik Efektywności) lub wskaźnik zysku 2/3 kw temperatura zewnętrzna + 1/3 kw electryczność 3/3 kw energia Współczynnik COP odzwierciedla ilość dostarczanych kwh ciepła przez pompę ciepła na każdą pobraną kwh energii elektrycznej. Ta wartość zależy od wewnętrznej i zewnętrznej temperatury, dlatego należy ja traktować, jako wskaźnik chwilowy. SPF (Sezonowy Współczynnik Efektywności) lub współczynnik efektywności systemu pompy ciepła Współczynnik SPF, uwzględnia zarówno zużycie energii elektrycznej przez pompę ciepła jak i wszelkie urządzenia peryferyjne, jak np. pompy, w ciągu całego sezonu grzewczego. PRZYJEMNE CIEPŁO W DOMU PRZY MNIEJSZYM ZUŻYCIU ENERGII Daikin Altherma ogrzewa do 5-ciu razy efektywniej niż tradycyjny system grzewczy z kotłem paliwowym lub elektrycznym. Poprzez użycie ciepła zgromadzonego w powietrzu zewnętrznym, system zużywa znacznie mniej energii, a użytkownik może cieszyć się stabilnym i przyjemnym poziomem komfortu. Również wymagania konserwacyjne są minimalne, co powoduje niskie koszty eksploatacyjne. Dzięki technologii inverter, oszczędności energii są jeszcze większe. 6

7 ECO-LABEL Daikin jest pierwszym producentem który otrzymał oznaczenie Eco-label dla pomp ciepła! Daikin Altherma LT (niskotemperaturowa) w połączeniu z ogrzewaniem podłogowym otrzymała EU ECO-LABEL* ponieważ ma wyższą sprawność energetyczną i mniejszy wpływ na wywoływanie efektu cieplarnianego niż inne pompy ciepła w tej klasie. Wykaz modeli oznaczonych Eco-label znajduje się na stronie POWIETRZE JAKO ODNAWIALNE ŹRÓDŁO ENERGII Europejska dyrektywa dotycząca OZE* (Odnawialnych Źródeł Energii) uznaje powietrze jako odnawialne źródło energii. Jednym z celów tej dyrektywy jest, aby do 2020 roku, 20% całkowitej produkcji energii powstawało z odnawialnych źródeł. Jej wynikiem są zachęty dla indywidualnych użytkowników do stosowania pomp ciepła. * Dyrektywa 2009/28/WE ODNAWIALNA, NIEWYCZERPALNA ENERGIA Z KOLEKTORÓW SŁONECZNYCH W połączeniu z kolektorami solarnymi, Daikin Altherma wykorzystuje energię słoneczną, która będzie jeszcze dostępna przez następne pięć miliardów lat. DOŚWIADCZENIE DAIKIN W POMPACH CIEPŁA Daikin ma ponad 50-letnie doświadczenie z pompami ciepła i dostarcza ich co roku ponad milion do domów, sklepów i biur. Ten sukces nie jest dziełem przypadku: Daikin zawsze był pionierem nowych technologii, a jego celem jest dostarczenie gotowych rozwiązań komfortu. Tylko lider rynku może zagwarantować taki poziom obsługi i jakości! CZY WIESZ ŻE? Daikin zamontował urządzenia testowe (w Skandynawii, Portugalii, Francji, Belgii ) gdzie Daikin Altherma była testowana w różnych warunkach klimatycznych. Niezależnie od warunków pogodowych w miejscu instalacji, wyniki przyniosły dużą satysfakcję: osiągnięto zwiększenie komfortu charakteryzujące się stabilną temperaturą pomieszczeń oraz zmniejszeniem zużycia energii i zawsze dostępną ciepłą wodą. 7

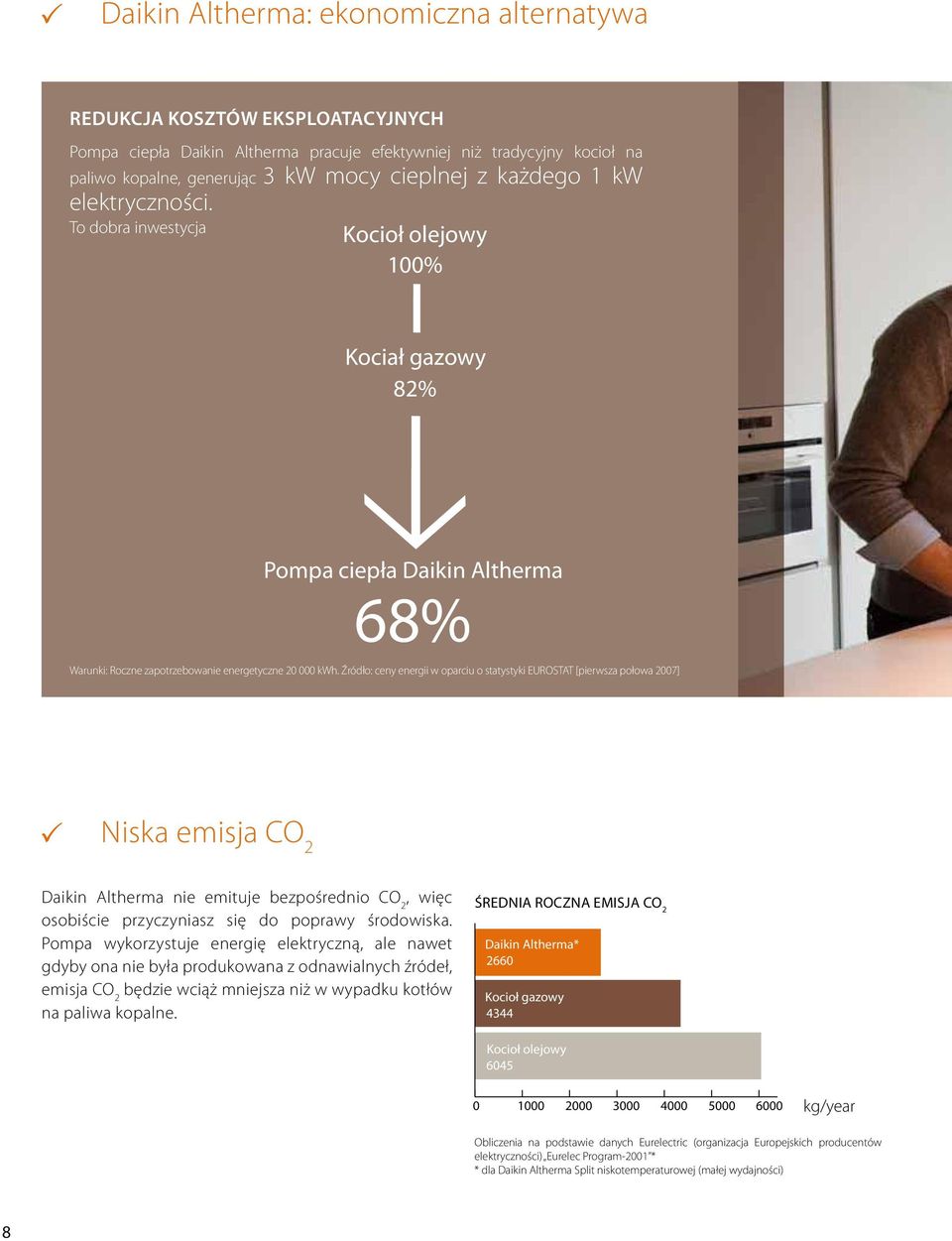

8 Daikin Altherma: ekonomiczna alternatywa REDUKCJA KOSZTÓW EKSPLOATACYJNYCH Pompa ciepła Daikin Altherma pracuje efektywniej niż tradycyjny kocioł na paliwo kopalne, generując 3 kw mocy cieplnej z każdego 1 kw elektryczności. To dobra inwestycja Kocioł olejowy 100% Kociał gazowy 82% Pompa ciepła Daikin Altherma 68% Warunki: Roczne zapotrzebowanie energetyczne kwh. Źródło: ceny energii w oparciu o statystyki EUROSTAT [pierwsza połowa 2007] Niska emisja CO 2 Daikin Altherma nie emituje bezpośrednio CO 2, więc osobiście przyczyniasz się do poprawy środowiska. Pompa wykorzystuje energię elektryczną, ale nawet gdyby ona nie była produkowana z odnawialnych źródeł, emisja CO 2 będzie wciąż mniejsza niż w wypadku kotłów na paliwa kopalne. ŚREDNIA ROCZNA EMISJA CO 2 Daikin Altherma* 2660 Kocioł gazowy 4344 Kocioł olejowy kg/year Obliczenia na podstawie danych Eurelectric (organizacja Europejskich producentów elektryczności) Eurelec Program-2001 * * dla Daikin Altherma Split niskotemperaturowej (małej wydajności) 8

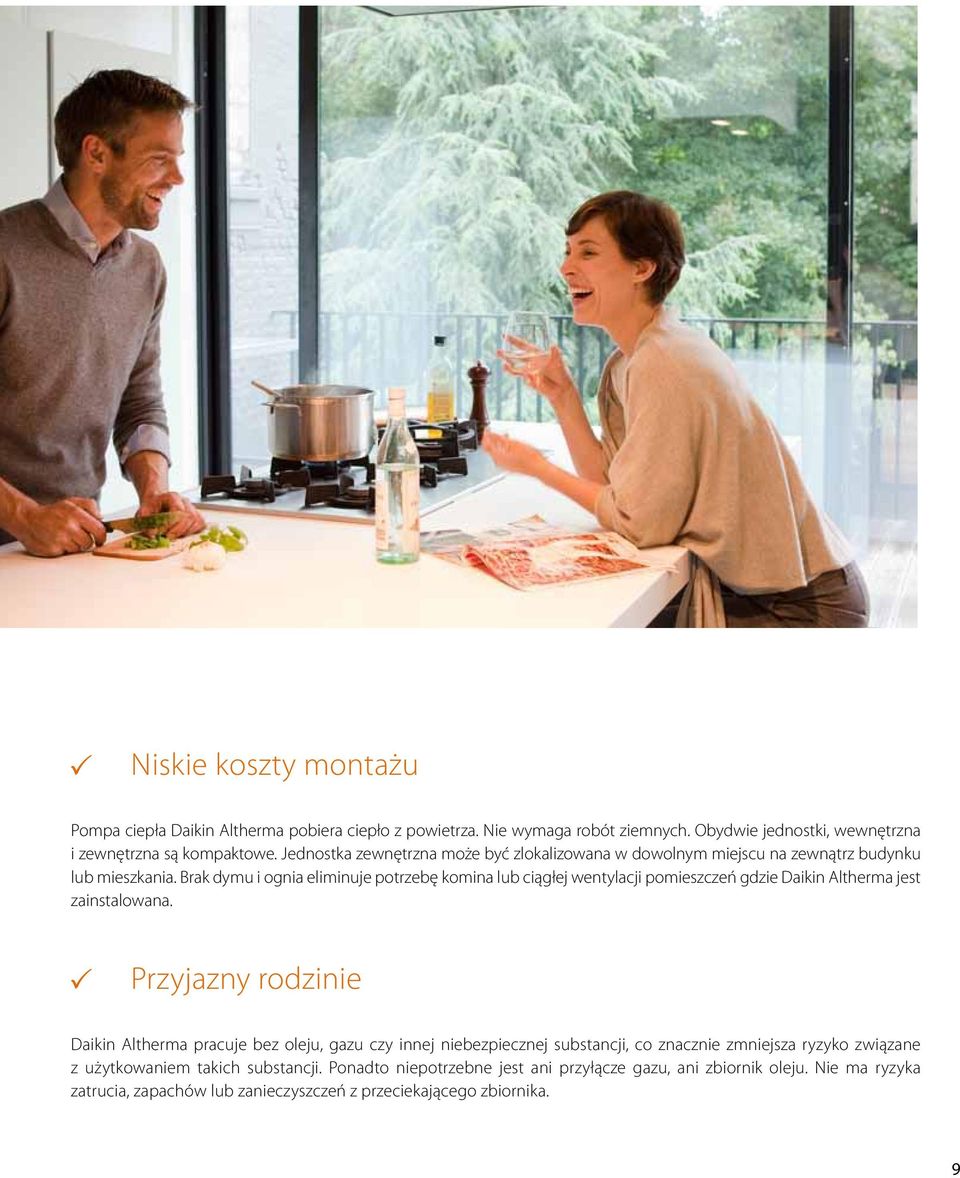

9 Niskie koszty montażu Pompa ciepła Daikin Altherma pobiera ciepło z powietrza. Nie wymaga robót ziemnych. Obydwie jednostki, wewnętrzna i zewnętrzna są kompaktowe. Jednostka zewnętrzna może być zlokalizowana w dowolnym miejscu na zewnątrz budynku lub mieszkania. Brak dymu i ognia eliminuje potrzebę komina lub ciągłej wentylacji pomieszczeń gdzie Daikin Altherma jest zainstalowana. Przyjazny rodzinie Daikin Altherma pracuje bez oleju, gazu czy innej niebezpiecznej substancji, co znacznie zmniejsza ryzyko związane z użytkowaniem takich substancji. Ponadto niepotrzebne jest ani przyłącze gazu, ani zbiornik oleju. Nie ma ryzyka zatrucia, zapachów lub zanieczyszczeń z przeciekającego zbiornika. 9

10 Najefektywniejsze energetycznie rozwiązania do wszelkich zastosowań: Ogrzewanie, ciepła woda użytkowa i chłodzenie dla nowych budynków str.12 Daikin Altherma LT niskotemperaturowy system grzewczy System Split: jednostka wewnętrzna + zewnętrzna System monoblok: tylko jednostka zewnętrzna EMITERY CIEPŁA Ogrzewanie podłogowe Niskotemperaturowe grzejniki HP konwektory Klimakonwektory OPCJONALNIE Podłączenie kolektorów słonecznych do produkcji ciepłej wody użytkowej Ogrzewanie i ciepła woda użytkowa dla budynków modernizowanych str. 24 Daikin Altherma HT wysokotemperaturowy system grzewczy do wymiany tradycyjnych kotłów EMITERY CIEPŁA Grzejniki wysokotemperaturowe OPCJONALNIE Podłączenie kolektorów słonecznych do produkcji ciepłej wody użytkowej 10

11 Skorzystaj z dostępnego narzędzia symulacyjnego i doborowego. Szczegóły str. 40. Ogrzewanie, ciepła woda użytkowa i chłodzenie Dla budynków wielorodzinnych str. 32 Daikin Altherma Flex kombinacja technologii modułowego systemu VRV z efektywną energetycznie pompą ciepła EMITERY CIEPŁA Ogrzewanie podłogowe Niskotemperaturowe grzejniki HP konwektory Klimakonwektory 11

12 Ogrzewanie, ciepła woda użytkowa i chłodzenie dla nowych budynków 1 System Split str. 14 A SYSTEM SPLIT SKŁADA SIĘ Z JEDNOSTKI ZEWNĘTRZNEJ I WEWNĘTRZNEJ Kompaktowa jednostka zewnętrzna nie wymaga do zainstalowania robót ziemnych, ułatwiając montaż w domach czy mieszkaniach. Pobiera ciepło z powietrza zewnętrznego i podnosi je do poziomu umożliwiającego dystrybucję ciepła. To ciepło jest następnie transferowane przez czynnik chłodniczy przewodami, które oczywiście nigdy nie zamarzną, do jednostki wewnętrznej, ściennej lub podłogowej. W niej ciepło (do 55 C) jest przekazywane do systemu podłogowego, HP konwektorów, niskotemperaturowych grzejników lub klimakonwektorów, lub do ciepłej wody użytkowej. Jeśli potrzeba kombinacji ciepła i chłodu, jednostka wewnętrzna może obniżyć temperaturę wody do poziomu odświeżającego chłodu. Dostępne wydajności systemów Split: 6,7,8 kw oraz 11,14,16 kw b b - Jednostka zewnętrzna Nowość model podłogowy c a c - Zbiornik ciepłej wody użytkowej a - Jednostka wewnętrzna 3 Zbiornik ciepłej wody użytkowej str. 19 Dla ciepłej wody użytkowej Daikin Altherma jest jakby stworzona. Dzięki połączeniu z jednostką wewnętrzną, woda w zbiorniku jest wstępnie podgrzana energią powietrza zewnętrznego. Standardowy zbiornik ciepłej wody użytkowej z wykończeniem ze stali nierdzewnej jest dostępny w różnych rozmiarach i wydajnościach. ŁATWE STEROWANIE str. 21 Temperatura w pomieszczeniu może być regulowana łatwo, szybko i dogodnie przy pomocy przewodowego lub bezprzewodowego termostatu pokojowego*. Pozwalając na dokładniejszy pomiar umożliwia użytkownikowi regulację optymalnego poziomu komfortu w bardziej efektywny energetycznie sposób. *EKRTW - termostat przewodowy naścienny i EKRTR - termostat bezprzewodowy. HP KONWEKTOR str. 22 Niezależnie od tego, że pompa ciepła Daikin Altherma jest przystosowana do wszystkich typów emiterów ciepła, takich jak ogrzewanie podłogowe, grzejniki i klimakonwektory, optymalnym rozwiązaniem jest HP konwektor, który ma więcej funkcji niż klimakonwektory i każdy inny emiter ciepła. Może służyć zarówno do ogrzewania jak i do chłodzenia pomieszczeń, a gdy współpracuje z niskotemperaturowym systemem Daikin Altherma oraz ogrzewaniem podłogowym pozwala poprawić efektywność układu do 25%. 12

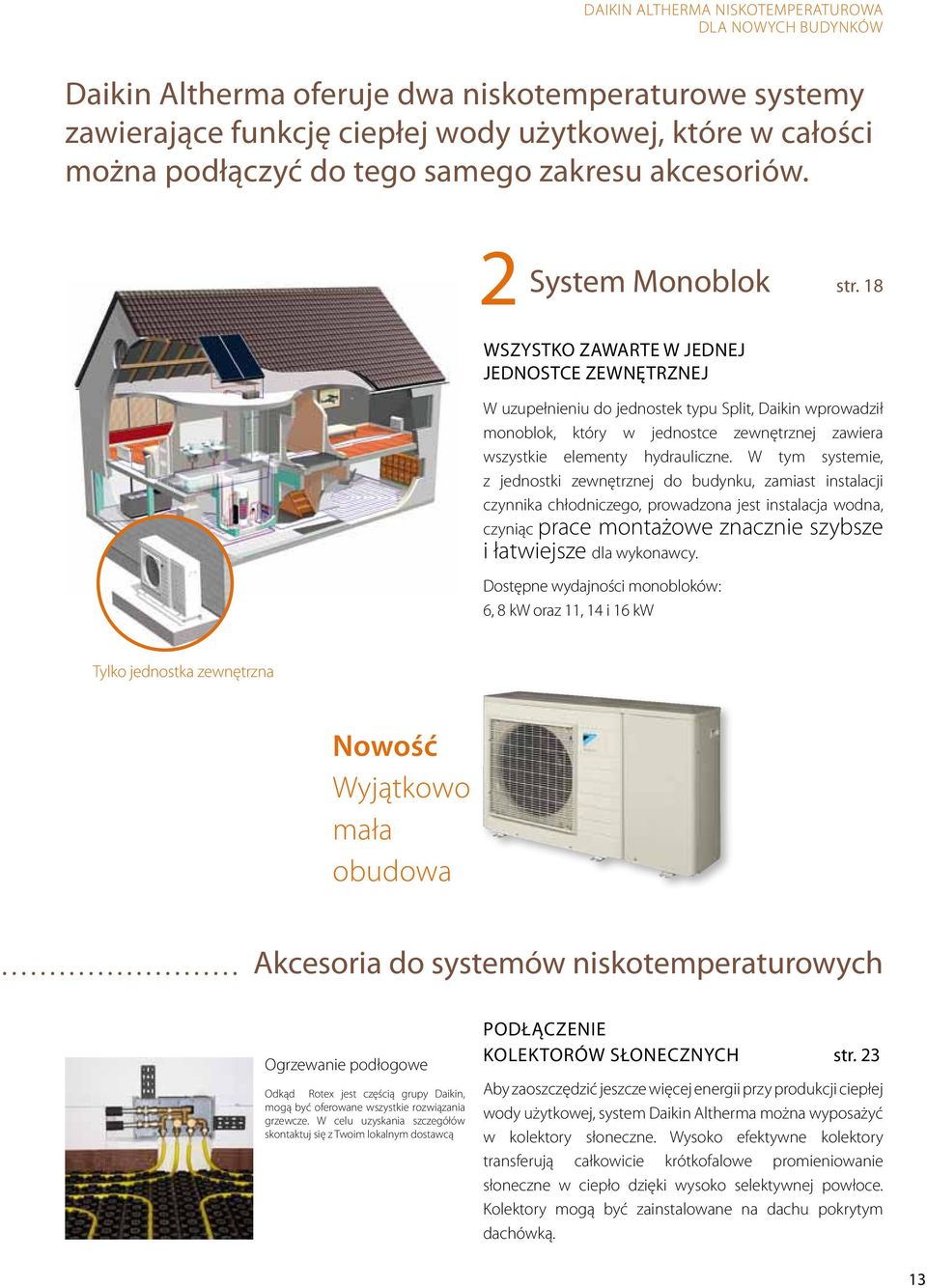

13 DAIKIN ALTHERMA NISKOTEMPERATUROWA DLA NOWYCH BUDYNKÓW Daikin Altherma oferuje dwa niskotemperaturowe systemy zawierające funkcję ciepłej wody użytkowej, które w całości można podłączyć do tego samego zakresu akcesoriów. 2 System Monoblok str. 18 WSZYSTKO ZAWARTE W JEDNEJ JEDNOSTCE ZEWNĘTRZNEJ W uzupełnieniu do jednostek typu Split, Daikin wprowadził monoblok, który w jednostce zewnętrznej zawiera wszystkie elementy hydrauliczne. W tym systemie, z jednostki zewnętrznej do budynku, zamiast instalacji czynnika chłodniczego, prowadzona jest instalacja wodna, czyniąc prace montażowe znacznie szybsze i łatwiejsze dla wykonawcy. Dostępne wydajności monobloków: 6, 8 kw oraz 11, 14 i 16 kw Tylko jednostka zewnętrzna Nowość Wyjątkowo mała obudowa Akcesoria do systemów niskotemperaturowych Ogrzewanie podłogowe Odkąd Rotex jest częścią grupy Daikin, mogą być oferowane wszystkie rozwiązania grzewcze. W celu uzyskania szczegółów skontaktuj się z Twoim lokalnym dostawcą PODŁĄCZENIE KOLEKTORÓW SŁONECZNYCH str. 23 Aby zaoszczędzić jeszcze więcej energii przy produkcji ciepłej wody użytkowej, system Daikin Altherma można wyposażyć w kolektory słoneczne. Wysoko efektywne kolektory transferują całkowicie krótkofalowe promieniowanie słoneczne w ciepło dzięki wysoko selektywnej powłoce. Kolektory mogą być zainstalowane na dachu pokrytym dachówką. 13

14 1 System Split: Jednostka zewnętrzna + jednostka wewnętrzna JEDNOSTKA ZEWNĘTRZNA: STANDARDOWY ZAKRES PRACY DO -20C TEMPERATURY ZEWNĘTRZNEJ > kompaktowa, odporna na pogodę i łatwa w montażu > zawiera sprężarkę inverter dla lepszej efektywności energetycznej i bardziej precyzyjnej regulacji > zakres pracy pompy ciepła: ogrzewanie i CWU do -20 C temperatury zewnętrznej WYMIENNIK CIEPŁA Z POWŁOKĄ ANTY-KOROZYJNĄ Jako standard przyjęto dla wszystkich jednostek zewnętrznych, że wymiennik jest pokryty powłoką anty-korozyjną. Gwarantuje to zauważalnie zwiększoną odporność na kwaśne deszcze oraz zasolone środowisko. Typowy wymiennik ciepła Powłoka hydrofilowa Aluminium Odporna na korozję żywica akrylatowa DOSKONAŁE OSIĄGI DZIĘKI TECHNOLOGII INVERTER Wysoki współczynnik efektywności COP pompy ciepła Daikin Altherma jest również w bardzo dużym stopniu osiągany dzięki regulacji inverterowej. Zintegrowany przemiennik częstotliwości ustawia prędkość obrotową sprężarki, dopasowując ja dokładnie do wymagań cieplnych. Zatem z tej racji, że system rzadko pracuje z pełną wydajnością, użytkownik płaci tylko za energię, której potrzebuje. Praca w trybie grzania: Temperatura / pobór mocy Stabilna temperatura Wolny rozruch pompa ciepła bez invertera WYSOKO EFEKTYWNE SPRĘŻARKI Temp. nastawy pompa ciepła z inverterem Czas Modele Daikin Altherma małych wydajności (6 do 8 kw), są wyposażone w sprężarki typu swing. Sprężarki te wyznaczały trendy w obszarze efektywności energetycznej przez ostatnie 10 lat w tysiącach jednostek zewnętrznych (wycieki i przetarcia praktycznie nie istnieją). Modele Daikin Altherma dużych wydajności (11 do 16 kw) Daikin wyposażył w sprężarki typu scroll, zaprojektowane jako kompaktowe, wytrzymałe, ciche urządzenia, aby zagwarantować optymalną niezawodność pracy (bez zaworów i wbudowanych skrzydełkowych połączeń) oraz efektywność (przy małych przepływach początkowych i stałym wskaźniku sprężania). Technologia ta jest obecnie stosowana w wielu pompach ciepła Daikin. 14

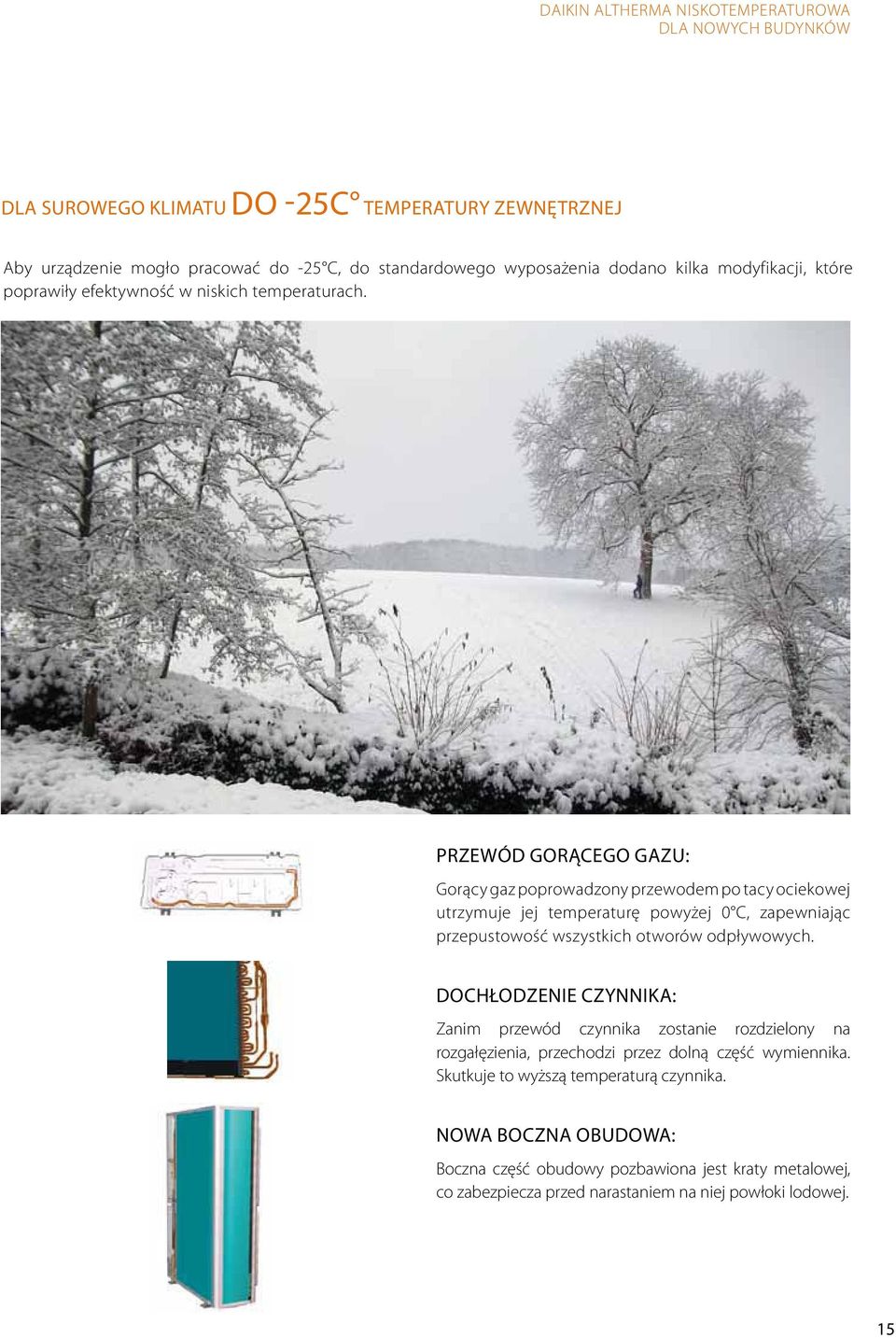

15 DAIKIN ALTHERMA NISKOTEMPERATUROWA DLA NOWYCH BUDYNKÓW DLA SUROWEGO KLIMATU DO -25C TEMPERATURY ZEWNĘTRZNEJ Aby urządzenie mogło pracować do -25 C, do standardowego wyposażenia dodano kilka modyfikacji, które poprawiły efektywność w niskich temperaturach. PRZEWÓD GORĄCEGO GAZU: Gorący gaz poprowadzony przewodem po tacy ociekowej utrzymuje jej temperaturę powyżej 0 C, zapewniając przepustowość wszystkich otworów odpływowych. DOCHŁODZENIE CZYNNIKA: Zanim przewód czynnika zostanie rozdzielony na rozgałęzienia, przechodzi przez dolną część wymiennika. Skutkuje to wyższą temperaturą czynnika. NOWA BOCZNA OBUDOWA: Boczna część obudowy pozbawiona jest kraty metalowej, co zabezpiecza przed narastaniem na niej powłoki lodowej. 15

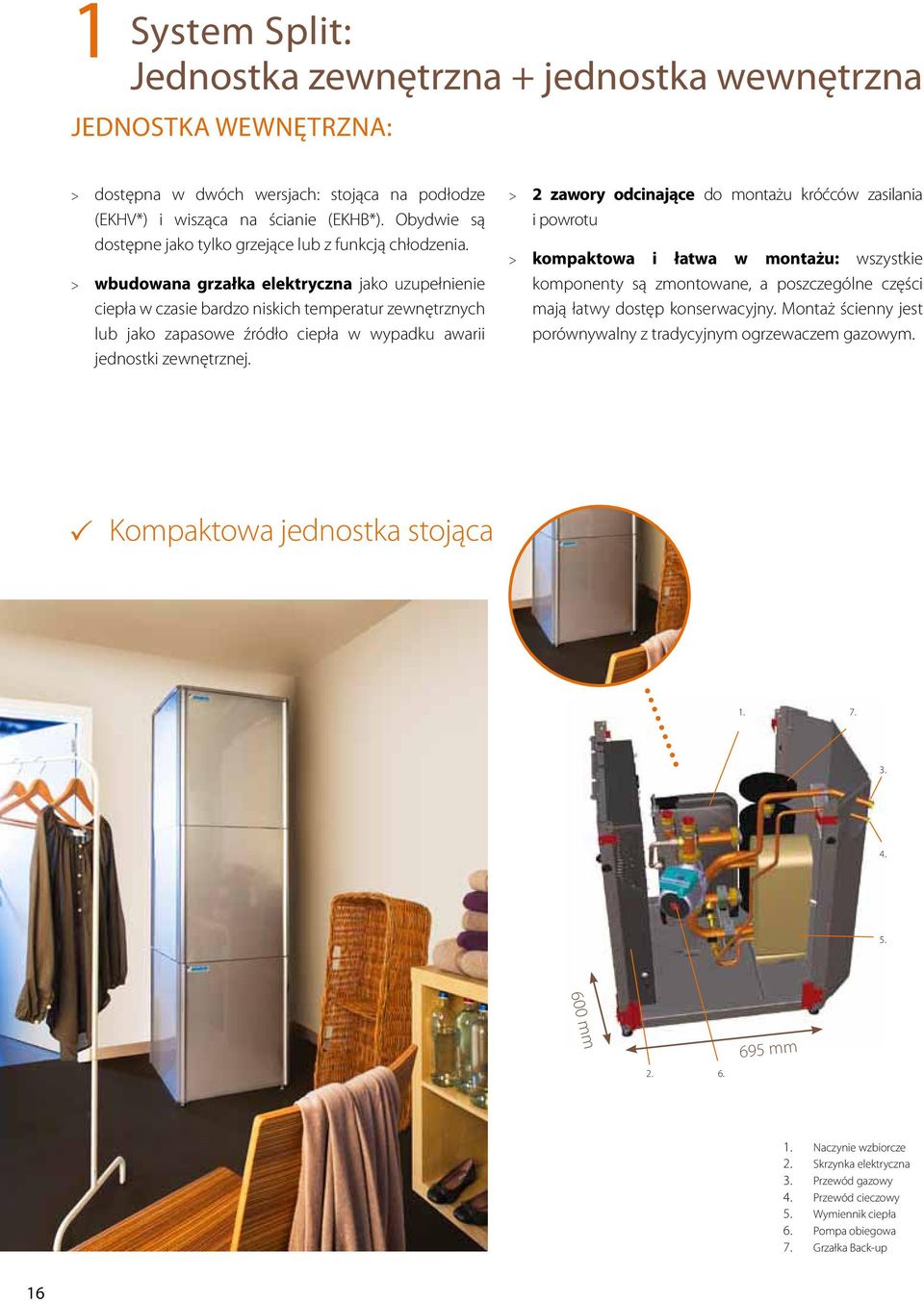

16 1 System Split: Jednostka zewnętrzna + jednostka wewnętrzna JEDNOSTKA WEWNĘTRZNA: > dostępna w dwóch wersjach: stojąca na podłodze (EKHV*) i wisząca na ścianie (EKHB*). Obydwie są dostępne jako tylko grzejące lub z funkcją chłodzenia. > wbudowana grzałka elektryczna jako uzupełnienie ciepła w czasie bardzo niskich temperatur zewnętrznych lub jako zapasowe źródło ciepła w wypadku awarii jednostki zewnętrznej. > 2 zawory odcinające do montażu króćców zasilania i powrotu > kompaktowa i łatwa w montażu: wszystkie komponenty są zmontowane, a poszczególne części mają łatwy dostęp konserwacyjny. Montaż ścienny jest porównywalny z tradycyjnym ogrzewaczem gazowym. Kompaktowa jednostka stojąca mm 695 mm Naczynie wzbiorcze 2. Skrzynka elektryczna 3. Przewód gazowy 4. Przewód cieczowy 5. Wymiennik ciepła 6. Pompa obiegowa 7. Grzałka Back-up 16

17 DAIKIN ALTHERMA NISKOTEMPERATUROWA DLA NOWYCH BUDYNKÓW DODATKOWE MOŻLIWOŚCI DZIĘKI JEDNOSTCE WEWNĘTRZNEJ Ogrzewanie i chłodzenie Jeśli wybierzesz Daikin Altherma odwracalną (EKHVX lub EKHBX) możesz i grzać i chłodzić pomieszczenia. Taka pompa ciepła jest wyposażona w zawór czterodrogowy, który umożliwia odwrócenie trybu pracy na chłodzenie i nadmiar ciepła jest usuwany z pomieszczeń. Pomieszczenia można schładzać przy pomocy pętli podłogowych lub klimakonwektorami. Zakres dostępnych temperatur Aby uniknąć nieprawidłowych nastaw ręcznych, granice temperaturowych zakresów pracy mogą być zdefiniowane zarówno dla chłodzenia jak i dla grzania. Dla ogrzewania podłogowego na przykład ważne jest, aby temperatura była dopasowana do zastosowanych elementów grzejnych. Aby zabezpieczyć się przed wykraplaniem wilgoci w czasie chłodzenia pomieszczeń temperatura podłogi nie powinna być niższa niż 18 C. W HP konwektorach i klimakonwektorach spadek temperatury wody może być ustawiony do 5 C. Jednostka do montażu ściennego Wymiennik ciepła 2. Naczynie wzbiorcze (10 litrów) 3. Pompa obiegowa 4. Pojemnik z grzałką back-up 5. Odpowietrznik 6. Przyłącze cieczowe 7. Przyłącze gazowe 8. Wlot wody, powrót z instalacji 9. Wylot wody, zasilanie instalacji 10. Manometr ciśnienia wody w instalacji 11. Filtr wody 12. Zawór bezpieczeństwa 13. Sterownik 14. Skrzynka elektryczna 15. Czujnik przepływu 17

18 2 System monoblok: tylko jednostka zewnętrzna > Wszystkie części hydrauliczne zawarte są w jednostce zewnętrznej > Instalacja wodna pomiędzy jednostką zewnętrzną a instalacją grzewczą Nowość Bardzo mała obudowa > Zabezpieczenie przeciwzamrożeniowe elementów hydraulicznych W celu zabezpieczenia przewodów wodnych przed zamarznięciem zimą, wszystkie elementy hydrauliczne są zaizolowane i zastosowany jest specjalny program aktywujący grzałkę oraz pompę cyrkulacyjną, gdy zajdzie taka potrzeba. Zabezpiecza to przed spadkiem temperatury wody w okolice punktu zamarzania i eliminuje potrzebę stosowania mieszanki glikolowej. Jednostka 6kW i 8 kw Grzałka back-up mm 360 mm 805 mm > Daikin Altherma monoblok jest dostępna w następujących wersjach - tylko ogrzewanie lub ogrzewanie i chłodzenie - bez lub z grzałką tacy ociekowej - z jedno lub trójfazowym zasilaniem - 6, 8,11,14 i 16 kw > Wbudowana grzałka elektryczna jako uzupełnienie ciepła w czasie ekstremalnie niskich temperatur zewnętrznych. Daikin Altherma monoblok może być wyposażona w grzałkę back-up 6 kw, której moc można zredukować do 3 kw (w jednostkach zasilanych 1 fazowo) lub do 2 kw (w jednostkach trójfazowych) przez odpowiednie okablowanie. Tylko króćce wodne Bez przewodów freonowych Jednostka 11, 14 i 16 kw Jeśli to konieczne, opcjonalna grzałka back-up 6 kw może być również zamontowana szeregowo po stronie wewnętrznej (także z możliwością zredukowania do 2 kw lub 3 kw) Modele Daikin Altherma małych wydajności (6 do 8 kw), są wyposażone w sprężarki typu swing. Sprężarki te wyznaczały trendy w obszarze efektywności energetycznej przez ostatnie 10 lat w tysiącach jednostek zewnętrznych (wycieki i przetarcia praktycznie nie istnieją). Modele Daikin Altherma dużych wydajności (11 do 16 kw) Daikin wyposażył w sprężarki typu scroll, zaprojektowane jako kompaktowe, wytrzymałe, ciche urządzenia, aby zagwarantować optymalną niezawodność pracy (bez zaworów i wbudowanych skrzydełkowych połączeń) oraz efektywność (przy małych przepływach początkowych i stałym wskaźniku sprężania). Technologia ta jest obecnie stosowana w wielu pompach ciepła Daikin 18

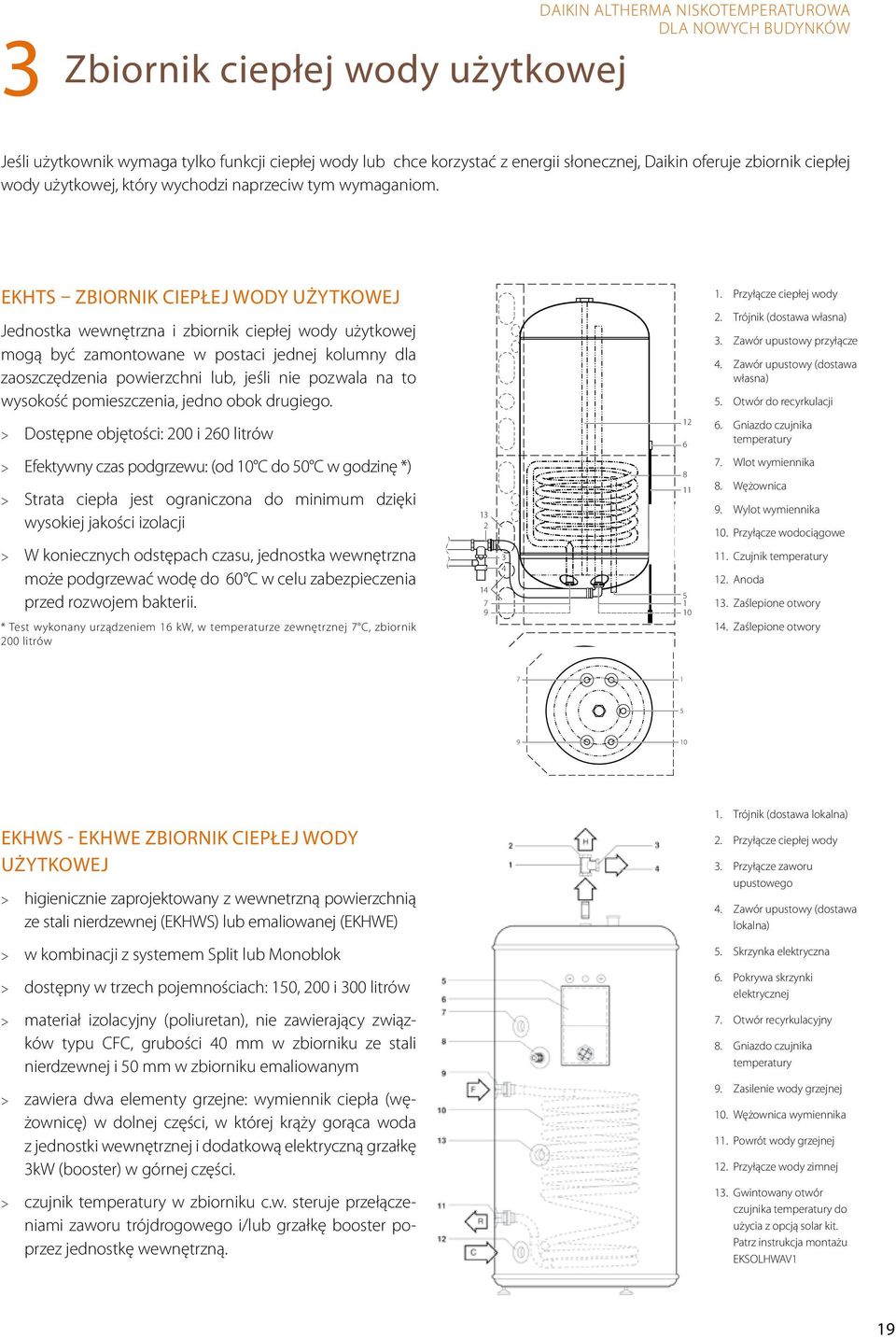

19 3 Zbiornik ciepłej wody użytkowej DAIKIN ALTHERMA NISKOTEMPERATUROWA DLA NOWYCH BUDYNKÓW Jeśli użytkownik wymaga tylko funkcji ciepłej wody lub chce korzystać z energii słonecznej, Daikin oferuje zbiornik ciepłej wody użytkowej, który wychodzi naprzeciw tym wymaganiom. EKHTS ZBIORNIK CIEPŁEJ WODY UŻYTKOWEJ Jednostka wewnętrzna i zbiornik ciepłej wody użytkowej mogą być zamontowane w postaci jednej kolumny dla zaoszczędzenia powierzchni lub, jeśli nie pozwala na to wysokość pomieszczenia, jedno obok drugiego. 1. Przyłącze ciepłej wody 2. Trójnik (dostawa własna) 3. Zawór upustowy przyłącze 4. Zawór upustowy (dostawa własna) 5. Otwór do recyrkulacji > Dostępne objętości: 200 i 260 litrów > Efektywny czas podgrzewu: (od 10 C do 50 C w godzinę *) > Strata ciepła jest ograniczona do minimum dzięki wysokiej jakości izolacji > W koniecznych odstępach czasu, jednostka wewnętrzna może podgrzewać wodę do 60 C w celu zabezpieczenia przed rozwojem bakterii. * Test wykonany urządzeniem 16 kw, w temperaturze zewnętrznej 7 C, zbiornik 200 litrów Gniazdo czujnika temperatury 7. Wlot wymiennika 8. Wężownica 9. Wylot wymiennika 10. Przyłącze wodociągowe 11. Czujnik temperatury 12. Anoda 13. Zaślepione otwory 14. Zaślepione otwory EKHWS - EKHWE ZBIORNIK CIEPŁEJ WODY UŻYTKOWEJ > higienicznie zaprojektowany z wewnetrzną powierzchnią ze stali nierdzewnej (EKHWS) lub emaliowanej (EKHWE) > w kombinacji z systemem Split lub Monoblok > dostępny w trzech pojemnościach: 150, 200 i 300 litrów > materiał izolacyjny (poliuretan), nie zawierający związków typu CFC, grubości 40 mm w zbiorniku ze stali nierdzewnej i 50 mm w zbiorniku emaliowanym > zawiera dwa elementy grzejne: wymiennik ciepła (wężownicę) w dolnej części, w której krąży gorąca woda z jednostki wewnętrznej i dodatkową elektryczną grzałkę 3kW (booster) w górnej części. > czujnik temperatury w zbiorniku c.w. steruje przełączeniami zaworu trójdrogowego i/lub grzałkę booster poprzez jednostkę wewnętrzną. 1. Trójnik (dostawa lokalna) 2. Przyłącze ciepłej wody 3. Przyłącze zaworu upustowego 4. Zawór upustowy (dostawa lokalna) 5. Skrzynka elektryczna 6. Pokrywa skrzynki elektrycznej 7. Otwór recyrkulacyjny 8. Gniazdo czujnika temperatury 9. Zasilenie wody grzejnej 10. Wężownica wymiennika 11. Powrót wody grzejnej 12. Przyłącze wody zimnej 13. Gwintowany otwór czujnika temperatury do użycia z opcją solar kit. Patrz instrukcja montażu EKSOLHWAV1 19

20 20

21 Łatwe sterowanie DAIKIN ALTHERMA NISKOTEMPERATUROWA DLA NOWYCH BUDYNKÓW STEROWNIK SYSTEMU PŁYWAJACA NASTAWA (REGULACJA POGODOWA) Po włączeniu funkcji regulacji pogodowej, temperatura wody na wyjściu będzie zależeć od temperatury zewnętrznej. W niskich temperaturach zewnętrznych, temperatura wody grzewczej na wyjściu będzie wyższa, aby pokryć zwiększone zapotrzebowanie na ciepło w budynku. Przy wyższych temperaturach zewnętrznych, temperatura wody obniży się w celu oszczędności energii. OPCJONALNY TERMOSTAT POKOJOWY Opcjonalnym wyposażeniem systemu sterowania może być termostat pokojowy przewodowy (EKRTW) lub bezprzewodowy (EKRTR). Do bezprzewodowego termostatu pokojowego potrzebny jest czujnik temperatury (EKRTETS), który może być umieszczony między ogrzewaniem podłogowym i podłogą. Termostat mierzy temperaturę w pomieszczeniu i komunikuje się bezpośrednio ze sterownikiem. Na ekranie LCD termostatu można błyskawicznie odczytać wszystkie potrzebne informacje dotyczące nastaw systemu Daikin Altherma. Użytkownik może łatwo nawigować między różnymi menu, które zawierają m.in.: > Ustawienia temperatury pomieszczenia przy pomocy wbudowanego lub zewnętrznego czujnika temperatury > Tryb grzania oraz chłodzenia > Funkcja trybu wyłączenia (ze zintegrowaną funkcją zabezpieczenia przeciwzamrożeniowego) > Funkcja trybu urlopowego > Tryby komfortu i funkcji obniżonych > Zegar (dzień i miesiąc) > Programowalny zegar tygodniowy, z dwoma zadaniami definiowanymi przez użytkownika i pięcioma zaprogramowanymi fabrycznie, w sumie 12 zadań na 1 dzień. > Funkcja blokady > Ograniczenie dostępnych nastaw. Instalator może ustawić górną i dolną granicę nastaw > Ograniczenie temperatury podłogi i zabezpieczenie przed wykraplaniem się wilgoci przy chłodzeniu podłogowym* * tylko z czujnikiem EKRTETS 21

22 HP konwektor HP konwektor może zapewnić, w zależności od potrzeb, zarówno ogrzewanie jak i chłodzenie, ponieważ HP konwektor to więcej niż tylko klimakonwektor. Grzeje i chłodzi Obniża koszty eksploatacyjne Kompaktowe wymiary Bardzo niski poziom hałasu W systemach mieszanych, zawierających ogrzewanie podłogowe i klimakonwektory, stosowanie niskich temperatur zasilania ważnych dla efektywności systemu, jest prawidłowe dla pętli podłogowych, ale klimakonwektory muszą być wtedy przewymiarowane, aby oddać odpowiednią ilość ciepła przy takich temperaturach zasilania. HP konwektor rozwiązuje ten problem. HP konwektor umożliwia emisję odpowiednich ilości ciepła przy niskiej temperaturze zasilania, zachowując niewielkie rozmiary. Zamiast włączeń i wyłączeń obiegu wodnego termostatem zamontowanym w pomieszczeniu referencyjnym, HP konwektor umożliwia bezpośrednią komunikację z jednostką wewnętrzną (hydroboxem) Althermy. To pozwala na indywidualne zasilanie ciepłem poszczególnych pomieszczeń według zapotrzebowań, niezależnie od wymagań innych pomieszczeń. Gdy HP konwektor współpracuje z niskotemperaturowym systemem Daikin Altherma oraz ogrzewaniem podłogowym, poprawia efektywność układu do 25%, w porównaniu do układu zawierającego ogrzewanie podłogowe i zwykłe klimakonwektory. HP konwektor może łatwo zastąpić istniejące emitery ciepła dzięki instalacji plug and play. 22

23 Podłączenie kolektorów słonecznych DAIKIN ALTHERMA NISKOTEMPERATUROWA DLA NOWYCH BUDYNKÓW 1 2 SOLAR KIT Solar kit umożliwia transfer energii słonecznej, do zbiornika ciepłej wody użytkowej poprzez zewnętrzny płytowy wymiennik ciepła. W odróżnieniu od zbiorników z dwiema wężownicami pozwala na efektywny podgrzew całej objętości zbiornika energią słoneczną a jeśli to konieczne również pompą ciepła. KOLEKTOR SŁONECZNY Wysoko efektywne kolektory transferują całkowicie krótkofalowe promieniowanie słoneczne w ciepło dzięki wysoko selektywnej powłoce. Kolektory mogą być zainstalowane na dachu pokrytym dachówką 1- Kolektor słoneczny 2- Solarna stacja pompowa 3- Solar kit dostępny dla zbiorników c.w.u. zarówno w układzie zintegrowanym (EKHTS) jak i standardowych (EKHWS i EKHWE) 3 SYSTEM CIŚNIENIOWY System jest napełniony czynnikiem przenoszącym ciepło z odpowiednią domieszką substancji uniemożliwiającej zamarznięcie zimą. Cały system jest pod ciśnieniem oraz szczelnie zamknięty. CZEGO POTRZEBUJESZ? > Kolektora słonecznego > Przyłącza wodociągowego i solarnej stacji pomp > Zbiornika c.w.u.: standardowy zbiornik Daikin Altherma > Solar Kit > Dogrzewacza (pompa ciepła Daikin Altherma, która również ogrzewa pomieszczenia) 23

24 Ogrzewanie i ciepła woda użytkowa dla budynków modernizowanych 1 System Split str. 26 SYSTEM SPLIT ZAWIERA JEDNOSTKĘ ZEWNĘTRZNĄ I JEDNOSTKĘ WEWNĘTRZNĄ Jednostka zewnętrzna odbiera ciepło z powietrza zewnętrznego. To ciepło jest przekazywane do jednostki wewnętrznej poprzez czynnik chłodniczy. Jednostka wewnętrzna otrzymuje ciepło z jednostki zewnętrznej i dalej podnosi temperaturę, umożliwiając podgrzew wody do 80 C, co pozwala na zasilanie instalacji grzejnikowych i odpowiedni podgrzew ciepłej wody użytkowej. Unikatowa kaskada sprężarek Daikin w pompach ciepła (jedna w jednostce zewnętrznej / jedna w jednostce wewnętrznej) oznacza optymalny komfort nawet w najniższych temperaturach zewnętrznych bez konieczności stosowania dodatkowej, elektrycznej grzałki back-up. c b a Akcesoria do aplikacji wysokotemperaturowych ŁATWE STEROWANIE str. 30 Temperatura w pomieszczeniu może być regulowana łatwo, szybko i dogodnie przy pomocy sterownika Daikin Altherma. Pozwala on na dokładny pomiar i umożliwia użytkownikowi regulację optymalnego poziomu komfortu w bardzo efektywny energetycznie sposób. 24

25 WYSOKOTEMPERATUROWA DAIKIN ALTHERMA HT DLA BUDYNKÓW MODERNIZOWANYCH 2 Zbiornik ciepłej wody użytkowej str. 28 DLA NISKIEGO ZUŻYCIA ENERGII ELEKTRYCZNEJ Daikin Altherma wysokotemperaturowa jest idealna do ogrzewania ciepłej wody użytkowej bez potrzeby dodatkowej grzałki elektrycznej. Szybki podgrzew ciepłej wody użytkowej oznacza, że mniejszy zbiornik może zaspokoić potrzeby. Dla n.p. 4 osobowej rodziny, standardowy zbiornik jest rozwiązaniem optymalnym, ale gdy potrzeba więcej ciepłej wody, dostępny jest również większy zbiornik. a - b - c - jednostka wewnętrzna jednostka zewnętrzna zbiornik ciepłej wody użytkowej EMITERY CIEPŁA Wysokotemperaturowy system Daikin Altherma jest zaprojektowany do współpracy tylko z grzejnikami wysokotemperaturowymi, które występują w różnych wymiarach i kształtach, aby pasować do wystroju wnętrz jak również do wymagań cieplnych. Grzejniki mogą być regulowane indywidualnie, lub centralnie z programu sterującego ogrzewaniem. PODŁĄCZENIE KOLEKTORÓW SŁONECZNYCH str. 29 Wysokotemperaturowy system Daikin Altherma może opcjonalnie korzystać z energii słonecznej do produkcji ciepłej wody użytkowej. Jeśli ciepło pozyskane w ten sposób nie jest natychmiast potrzebne, zbiornik (EKHWP) jest zbudowany tak, aby zmagazynować duże ilości ciepłej wody do celów zarówno grzewczych jak i ciepłej wody 25

26 1 Daikin Altherma HT aplikacja wysokotemperaturowa JEDNOSTKA ZEWNĘTRZNA Wysokotemperaturowa pompa ciepła Daikin Altherma HT wykorzystuje 100% energii termodynamicznej do produkcji wody o temperaturze do 80 C, bez konieczności korzystania z dodatkowej grzałki. STEROWANIE INVERTER OZNACZA OSZCZĘDNOŚCI! Inverter nieprzerwanie dostosowuje wydajność systemu do aktualnego zapotrzebowania ciepła. Nie ma potrzeby manipulowania przy nastawach: zaprogramowana temperatura jest optymalnie utrzymywana bez względu na czynniki zewnętrzne i wewnętrzne, takie jak nasłonecznienie, ilość osób w pomieszczeniu, itp. To oznacza niezrównany komfort i dłuższą żywotność systemu, gdyż system pracuje tylko wtedy gdy to konieczne, oraz ok. 30% oszczędności kosztów energii, w porównaniu do pomp ciepła bez invertera Tryb grzania: Temperatura / Pobór mocy Stabilna temperatura Wolny Rozruch pompa ciepła bez invertera Temp. nastawy pompa ciepła z inverterem Czas Technologia kaskadowa Daikin Altherma Wysoka wydajność w 3 etapach: 1 Jednostka zewnętrzna pobiera ciepło z powietrza zewnętrznego. To ciepło jest transferowane do jednostki wewnętrznej poprzez czynnik chłodniczy R-410A. Etap 1 Zewnętrzna 26

27 WYSOKOTEMPERATUROWA DAIKIN ALTHERMA HT DLA BUDYNKÓW MODERNIZOWANYCH JEDNOSTKA WEWNĘTRZNA Dostępna tylko do aplikacji ogrzewania Dzięki technologii kaskadowej nie trzeba grzałki elektrycznej Wymiennik ciepła R134a H2O 2. Wymiennik ciepła R410A -- R134a 3. Pompa cyrkulacyjna (inverter DC dla utrzymania stałej ΔT) 4. Sprężarka R134a 5. Odpowietrznik 6. Manometr 7. Przeponowe naczynie wzbiorcze (12l) Wewnętrzna Etap 2 Etap Jednostka wewnętrzna odbiera ciepło i w dalszym etapie podwyższa temperaturę za pomocą czynnika chłodniczego R134a. Ciepło jest przekazywane z obiegu czynnika R134a do obiegu wodnego. Dzięki unikalnemu sprężaniu kaskadowemu można uzyskać wodę o temperaturze 80 C bez używania dodatkowej grzałki. 27

28 2 Zbiornik ciepłej wody użytkowej Gdy klient potrzebuje tylko ciepłej wody lub chce wykorzystać energię słoneczną, Daikin oferuje zbiorniki ciepłej wody, które spełniają te wymagania. Jednostkę wewnętrzną i zbiornik ciepłej wody użytkowej można ustawić w postaci jednej kolumny, co pozwala na oszczędzanie miejsca, lub montować obok siebie, w przypadku ograniczonej wysokości pomieszczenia. LUB Jedna kolumna Obok siebie EKHTS: ZBIORNIK CIEPŁEJ WODY UŻYTKOWEJ > Dostępne pojemności: 200 oraz 260 litrów > Krótki czas podgrzewu: od temp.10 C do temp. 50 C tylko 60 minut* > Straty ciepła zredukowane do minimum dzięki wysokiej jakości izolacji > W koniecznych odstępach czasu jednostka wewnętrzna podgrzewa wodę do temperatury 60 C, dla zabezpieczenia przed wzrostem bakterii. * test przeprowadzono dla jednostki zewnętrznej 16kW i zbiornika 200 litrów, przy temperaturze zewnętrznej 7 C Złącze ciepłej wody 2. Trójnik (dostawa miejscowa)) 3. Złącze zaworu bezpieczeństwa 4. Zawór bezpieczeństwa (dostawa miejscowa) 5. Otwór recyrkulacyjny 6. Gniazdo termistora 7. Wlot wody grzewczej 8. Wężownica wymiennika ciepła 9. Powrót wody grzewczej 10. Złącze zimnej wody 11. Termistor 12. Anoda 13. Obudowa 14. Otwory montażowe (do wypchnięcia) 28

29 Złącze solarne WYSOKOTEMPERATUROWA DAIKIN ALTHERMA HT DLA BUDYNKÓW MODERNIZOWANYCH KOLEKTORY SŁONECZNE Średnio w roku, słońce dostarcza połowę energii potrzebnej do podgrzania ciepłej wody użytkowej do wymaganej temperatury. Wysokowydajne kolektory, z wysoce wybiorczą powłoką, przekształcają całe promieniowanie słoneczne na ciepło. Kolektory można montować na dachówce. DZIAŁANIE Kolektory solarne są napełniane wodą tylko wtedy, gdy promieniowanie słoneczne dostarcza wystarczającą ilość ciepła. W takim przypadku, obydwie pompy pracujące w układzie sterującym i module pompowym włączają się na krotko i napełniają kolektory wodą ze zbiornika magazynującego. Po napełnieniu, które zajmuje krócej niż minutę, jedna z pomp wyłącza się i obieg wody jest utrzymywany przez pozostałą pompę. EKHWP- ZBIORNIK CIEPŁEJ WODY UŻYTKOWEJ Zbiornik ciepłej wody użytkowej składa się z dwoch sekcji: górnej, zawsze gorącej aktywna strefa wody i dolnej, chłodniejszej strefa solarna. 1. Aktywna woda jest podgrzewana w górnej sekcji zbiornika. Wysoka temperatura tej strefy gwarantuje zawsze dostępność ciepłej wody użytkowej. 2. Kolektory solarne pracują bardziej wydajnie kiedy przepływa przez nie zimniejsza woda. Z tego względu, woda dostarczana bezpośrednio do kolektorow solarnych jest magazynowana w strefie solarnej SYSTEM BEZCIŚNIENIOWY W przypadku niewystarczającej ilości światła słonecznego, lub jeśli solarny zbiornik magazynujący nie potrzebuje więcej ciepła, pompa zasilająca wyłącza się i cały system solarny odprowadza ciecz do zbiornika magazynującego. Dodanie środka zapobiegającego zamarzaniu nie jest konieczne, ponieważ jeżeli instalacja nie jest używana, kolektor nie zostaje wypełniony wodą kolejna korzyść dla środowiska! Kolektor słoneczny Jednostka wewnętrzna i zbiornik ciepłej wody użytkowej 1. Powrót z kolektora solarnego (złącze 1 F) 2. Wlot zimnej wody (1 M) 3. Wylot ciepłej wody (1 M) 4. Wlot wody grzewczej z pompy ciepła (1 M) 5. Powrót do pompy ciepła (1 M) 6. Wylot wspomagania c.o. (1 M) 7. Wlot wspomagania c.o. (1 M) 8. Zbiornik ciepłej wody 9. Zawór do napełniania i opróżniania zbiornika 10. Złącze do rury wyrównawczej (nie używane) 11. Wymiennik ciepła, ciepła woda użytkowa 12. Wężownica wody grzewczej z pompy ciepła 13. Wymiennik ciepła wspomagania ogrzewania c.o. przez strefę solarną 14. Osłona izolacji cieplnej dla systemu wspomagania ogrzewania c.o. 15. Otwór dla opcjonalnej grzałki elektrycznej, (nie używany) 16. Rura stratyfikacyjna wlotu kolektora solarnego 17. Wskaźnik poziomu napełnienia 18. Bezciśnieniowy zasobnik wody 19. Strefa solarna 20. Strefa wody aktywnej 21. Zabezpieczenie przed przelaniem 22. Uchwyt 29

30 Łatwe sterowanie STEROWNIK SYSTEMU Przy pomocy sterownika, wysokotemperaturowy system grzewczy może być sterowany na 2 sposoby: 1/ Z UŻYCIEM REGULACJI POGODOWEJ Po włączeniu funkcji regulacji pogodowej, temperatura wody na wyjściu będzie zależeć od temperatury zewnętrznej. W niskich temperaturach zewnętrznych, temperatura wody grzewczej na wyjściu będzie wyższa, aby pokryć zwiększone zapotrzebowanie na ciepło w budynku. Przy wyższych temperaturach zewnętrznych, temperatura wody obniży się w celu oszczędności energii. 2/ Z UŻYCIEM TERMOSTATU STEROWNIKA Dzięki sterownikowi z wbudowanym czujnikiem temperatury, można regulować temperaturę w prosty, szybki i wygodny sposób. Łatwy w użyciu sterownik do aplikacji wysokotemperaturowych jest gwarancją Twojego komfortu i ma następujące funkcje: Ogrzewanie domu Funkcja wyłączenia Tryb cichy Program czasowy Funkcja obniżenia Tryb podgrzewania nocnego wody użytkowej Funkcja dezynfekcji OPCJONALNY TERMOSTAT POKOJOWY Opcjonalnym wyposażeniem systemu sterowania może być termostat pokojowy przewodowy (EKRTW) lub bezprzewodowy (EKRTR). Do bezprzewodowego termostatu pokojowego potrzebny jest czujnik temperatury (EKRTETS), który może być umieszczony między ogrzewaniem podłogowym i podłogą. Termostat mierzy temperaturę w pomieszczeniu i komunikuje się bezpośrednio ze sterownikiem. Na ekranie LCD termostatu można błyskawicznie odczytać wszystkie potrzebne informacje dotyczące nastaw systemu Daikin Altherma. Użytkownik może łatwo nawigować między różnymi menu, które zawierają m.in.: > Ustawienia temperatury pomieszczenia przy pomocy wbudowanego lub zewnętrznego czujnika temperatury > Tryb grzania > Funkcja trybu wyłączenia (ze zintegrowaną funkcją zabezpieczenia przeciwzamrożeniowego) > Funkcja trybu urlopowego > Tryby komfortu i funkcji obniżonych > Zegar (dzień i miesiąc) > Programowalny zegar tygodniowy, z dwoma zadaniami definiowanymi przez użytkownika i pięcioma zaprogramowanymi fabrycznie, w sumie 12 zadań na 1 dzień. > Funkcja blokady > Ograniczenie dostępnych nastaw. Instalator może ustawić górną i dolną granicę nastaw * * tylko z czujnikiem EKRTETS 30

31 WYSOKOTEMPERATUROWA DAIKIN ALTHERMA HT DLA BUDYNKÓW MODERNIZOWANYCH 31

32 Ogrzewanie, ciepła woda użytkowa i chłodzenie dla budynków wielorodzinnych System modułowy łączący sztukę technologii systemu Daikin VRV w efektywną energetycznie koncepcję Daikin Altherma Flex EFEKTYWNA ENERGETYCZNIE TECHNOLOGIA POMPY CIEPŁA Daikin Altherma Flex jest odpowiedzią na obecne i przyszłe zagadnienia związane z konwencjonalnymi systemami grzewczymi, takimi jak rosnące koszty energii i nieakceptowany wpływ na środowisko naturalne. W systemie Daikin Altherma Flex 2/3 wygenerowanego ciepła pochodzi z powietrza, uznanego jako odnawialne źródło energii, czyli ze źródła darmowego. Daikin Altherma Flex osiąga typowy współczynnik sezonowy COP na poziomie 3 w umiarkowanym klimacie zachodnio- i środkowoeuropejskim. Porównując do kotła olejowego pozwala uzyskać: obniżenie kosztów eksploatacyjnych do 36%* redukcję emisji CO 2 do 71%* redukcję zużycia paliwa pierwotnego do 35%* c a b * dane obliczono dla warunków klimatycznych w Belgii: SCOP 3, średnie ceny energii , emisja CO 2 dla produkcji energii elektrycznej Kocioł olejowy Gazowy kocioł kondensacyjny Daikin Altherma Flex 120% 140% 120% 100% 80% 60% 40% 120% 100% 100% 120% 100% 100% 80% 82% 80% 92% 89% 60% 68% 60% 40% 40% 73% 20% 20% 20% 29% 0% 0% 0% Koszty eksploatacyjne Efektywność przetwarzania energii pierwotnej Emisja CO 2 32

33 DAIKIN ALTHERMA FLEX DLA BUDYNKÓW WIELORODZINNYCH a - b - c - jednostka wewnętrzna jednostka zewnętrzna zbiornik ciepłej wody użytkowej EMITERY CIEPŁA ogrzewanie podłogowe grzejniki HP konwektory Klimakonwektory SYSTEM MODUŁOWY Jedna lub więcej inverterowa jednostka zewnętrzna może dostarczyć ogrzewanie, chłodzenie i ciepłą wodę użytkową dla budynku, gdzie do 1 jednostki zewnętrznej będzie zainstalowane do 10 jednostek wewnętrznych. Jednostki zewnętrzne o wydajnościach nominalnych 23 do 45 kw odbierają ciepło z powietrza zewnętrznego i przekazują średniotemperaturową energię cieplną do jednostek wewnętrznych, zamontowanych w poszczególnych mieszkaniach. Następnie jednostki wewnętrzne, dzięki układowi kaskadowemu pomp ciepła, podnoszą w trybie grzania temperaturę, przekazując ciepło do instalacji wodnej. W sezonie letnim, w trybie chłodzenia, do emiterów ciepła (pętli podłogowych, HP konwektorów lub grzejników) przekazywana jest woda o niskich parametrach. Dostępne są dwie wydajności jednostek wewnętrznych (6 i 9 kw), zapewniające optimum efektywności dla apartamentów dowolnych wielkości. Przy wymaganych większych wydajnościach można zastosować kilka jednostek zewnętrznych. SYSTEM 3 W 1 Daikin Altherma Flex ogrzewa, chłodzi i produkuje ciepłą wodę użytkową: Ogrzewanie: temperatury zasilania do 80 C Chłodzenie: temperatury zasilania od 5 C Ciepła woda użytkowa: temperatury w zbiorniku do 75 C Dzięki funkcji odzysku ciepła, system może ogrzać wodę w zbiorniku c.w.u. do temperatury 60 C, wykorzystując ciepło z chłodzenia pomieszczeń. SYSTEM MODUŁOWY Jedna lub więcej jednostek zewnętrznych i kilka jednostek wewnętrznych 5.6kW 5.0kW 1 MIESZKANIE CAŁY BUDYNEK 9kW 8kW 22.4kW 20kW 44.8kW 40kW Aby uzyskać wyższe wydajności należy instalować oddzielne systemy, gdzie jednostki zewnętrzne nie są połączone między sobą Jednostka wewnętrzna = + Hydrobox Zbiornik c.w.u. 1~, 230V 3~, 400V Uwaga: Wydajności grzewcze dla temp. zewn. 7 C Wydajności chłodnicze dla temp. zewn. 35 C 33

34 Kombinacja dwóch technologii Daikin JEDNOSTKA ZEWNĘTRZNA: TECHNOLOGIA VRV DAIKIN MODUŁOWA ELASTYCZNOŚĆ Daikin Altherma wykorzystuje renomowaną technologię Daikin VRV. Kilka jednostek wewnętrznych może być podłączone do jednej jednostki zewnętrznej. Kombinacja sterowanych proporcjonalnie (PID) sprężarek i elektronicznych zaworów rozprężnych w jednostce zewnętrznej umożliwia ciągłą regulację ilości przepływającego czynnika chłodniczego, odpowiednio do zmian zapotrzebowań cieplnych na podłączonych jednostkach wewnętrznych. To pozwala na niezależną pracę jednostek wewnętrznych i zapewnia całkowitą elastyczność systemu Każde mieszkanie zachowuje możliwość odrębnego sterowania ogrzewaniem, ciepłą wodą użytkową i chłodzeniem. SPREŻARKI INVERTER Daikin Altherma Flex uzyskuje swój nadzwyczajnie niski poziom poboru mocy elektrycznej dzięki niepowtarzalnej kombinacji wysoko efektywnej sprężarki Daikin inverter ze zmiennym punktem pracy. To pozwala dopasować wydajność dokładnie do zapotrzebowania cieplnego budynku. Możliwość optymalnego wysterowania wydajności grzewczej jednostki zewnętrznej oznacza maksymalny komfort przy minimalnym zużyciu energii elektrycznej. ODZYSK CIEPŁA Ciepło uzyskane podczas chłodzenia jednego mieszkania, zamiast prostego wypuszczenia do atmosfery, może być odzyskane. To odzyskane ciepło można wykorzystać Do ciepłej wody użytkowej, na potrzeby tego samego mieszkania Do ogrzewania pomieszczeń i ciepłej wody użytkowej w innych mieszkaniach W ten sposób maksymalne wykorzystuje się dostępną energię, a jednocześnie obniża się koszty za zużycie energii elektrycznej. Chłodzenie: do 43 C tłoczenie Ciepła woda użytkowa: do 75 C Ogrzewanie: do 80 C ciecz R-410A R-134A Chłodzenie: od 5 C ssanie R-410A H 2 O 34

35 DAIKIN ALTHERMA FLEX DLA BUDYNKÓW WIELORODZINNYCH JEDNOSTKA WEWNĘTRZNA: TECHNOLOGIA KASKADOWA DAIKIN ALTHERMA Technologia kaskadowa Daikin wykorzystuje jednostkę zewnętrzną, która odbiera ciepło z powietrza otaczającego i przekazuje do jednostki wewnętrznej w obiegu czynnika R-410A. Następnie jednostka wewnętrzna zwiększa poziom temperaturowy w obiegu czynnika R-134a i podgrzewa wodę w instalacji grzewczej. Zastosowanie wyjątkowej idei kaskadowego sprężania umożliwia uzyskiwanie temperatur wody nawet do 80 C bez użycia grzałek elektrycznych. OGRZEWANIE POMIESZCZEŃ Dzięki zastosowaniu w Daikin Altherma Flex technologii kaskadowej można poprawić efektywność ogrzewania pomieszczeń, ponieważ ma ona kilka znaczących atutów w porównaniu z jednoobiegową pompą ciepła: dostarcza wodę w szerokim zakresie temperatur (25 80 C), co umożliwia zastosowanie wszystkich typów emiterów ciepła (ogrzewanie podłogowe, konwektory, grzejniki) i jest kompatybilna z istniejącymi systemami grzejnikowymi nie ma spadku wydajności związanego ze wzrostem temperatury wody zasilającej dostarcza wysokie wydajności w niskich temperaturach zewnętrznych, nawet do -20 C nie wymaga wspomagającej, elektrycznej grzałki back-up Schemat ideowy układu kaskadowego PODGRZEWANIE CIEPŁEJ WODY UŻYTKOWEJ Dzięki technologii kaskadowej można również dostarczać wodę o temperaturze 75 C do podgrzewu ciepłej wody użytkowej zgromadzonej w zbiorniku c.w., czyniąc go wysoko efektywnym. Ciepła woda użytkowa może być ogrzewana do 75 C bez udziału grzałki elektrycznej Dezynfekcja (Legionella) nie wymaga grzałki elektrycznej COP na poziomie 3 przy ogrzewaniu od 15 C do 60 C Czas podgrzewu od 15 C do 60 C w 70 minut (zbiornik 200 litrów) Równoważna ilość ciepłej wody użytkowej o temp 40 C, dla zbiornika 200 litrów wynosi 320 litrów, jeśli wcześniej był zagrzany do 60 C. Większe objętości równoważnej ilości ciepłej wody użytkowej są dostępne ze zbiornika 260 litrów, lub przy podgrzewie do wyższej temperatury początkowej. CHŁODZENIE Dla uzyskania funkcji efektywnego chłodzenia obieg czynnika R-410A jest odwrócony, a drugi obieg termodynamiczny czynnika R-134a można ominąć. Wówczas woda o niskich parametrach może być użyta do chłodzenia pomieszczeń. Wysokie wydajności chłodnicze, temperatury wody do 5 C, w instalacjach z klimakonwektorami lub HP konwektorami Chłodzenie pętlami podłogowymi jest możliwe, ale temperaturami wody do 18 C sprężarka Ciepło uzyskane w wyniku chłodzenia pomieszczeń może być odzyskiwane do podgrzewu ciepłej wody użytkowej sprężarka 35

36 Zbiornik ciepłej wody użytkowej Jednostkę wewnętrzną i zbiornik ciepłej wody użytkowej można ustawić w postaci jednej kolumny, co pozwala na oszczędzanie miejsca, lub montować obok siebie, w przypadku ograniczonej wysokości pomieszczenia. EKHTS: ZBIORNIK CIEPŁEJ WODY UŻYTKOWEJ > Dostępne pojemności: 200 i 260 litrów > Efektywny podgrzew: od temp. 10 C do 50 C w tylko 60 minut* > Straty ciepła są zredukowane do minimum dzięki wysokiej jakości izolacji > W koniecznych odstępach czasu jednostka wewnętrzna podgrzewa wodę do temperatury 60 C, dla zabezpieczenia przed wzrostem bakterii. * test wykonano dla jednostki 16 kw i zbiornika 200 litrów, przy temp. zewn. 7 C LUB Jedna kolumna Obok siebie Złącze ciepłej wody 2. Trójnik (dostawa miejscowa) 3. Złącze zaworu bezpieczeństwa 4. Zawór bezpieczeństwa (dostawa miejscowa) 5. Otwór recyrkulacyjny 6. Gniazdo termistora 7. Wlot wody grzewczej 8. Wężownica wymiennika ciepła 9. Powrót wody grzewczej 10. Złącze zimnej wody 11. Termistor 12. Anoda 13. Obudowa 14. Otwory montażowe (do wypchnięcia) 36

37 Łatwe sterowanie DAIKIN ALTHERMA FLEX DLA BUDYNKÓW WIELORODZINNYCH STEROWNIK SYSTEMU Przy pomocy sterownika, wysokotemperaturowy system grzewczy może być sterowany na 2 sposoby: 1/ Z UŻYCIEM REGULACJI POGODOWEJ Po włączeniu funkcji regulacji pogodowej, temperatura wody na wyjściu będzie zależeć od temperatury zewnętrznej. W niskich temperaturach zewnętrznych, temperatura wody grzewczej na wyjściu będzie wyższa, aby pokryć zwiększone zapotrzebowanie na ciepło w budynku. Przy wyższych temperaturach zewnętrznych, temperatura wody obniży się w celu oszczędności energii. 2/ Z UŻYCIEM TERMOSTATU STEROWNIKA Dzięki sterownikowi z wbudowanym czujnikiem temperatury, można regulować temperaturę w prosty, szybki i wygodny sposób. Łatwy w użyciu sterownik do aplikacji wysokotemperaturowych jest gwarancją Twojego komfortu i ma następujące funkcje: Ogrzewanie domu Tryb cichy Funkcja obniżenia nocnego Funkcja dezynfekcji Funkcja wyłączenia Program czasowy Tryb podgrzewania wody użytkowej OPCJONALNY TERMOSTAT POKOJOWY Opcjonalnym wyposażeniem systemu sterowania może być termostat pokojowy przewodowy (EKRTW) lub bezprzewodowy (EKRTR). Do bezprzewodowego termostatu pokojowego potrzebny jest czujnik temperatury (EKRTETS), który może być umieszczony między ogrzewaniem podłogowym i podłogą. Termostat mierzy temperaturę w pomieszczeniu i komunikuje się bezpośrednio ze sterownikiem. Na ekranie LCD termostatu można błyskawicznie odczytać wszystkie potrzebne informacje dotyczące nastaw systemu Daikin Altherma. Użytkownik może łatwo nawigować między różnymi menu, które zawierają m.in.: > Ustawienia temperatury pomieszczenia przy pomocy wbudowanego lub zewnętrznego czujnika temperatury > Tryb grzania oraz chłodzenia > Funkcja trybu wyłączenia (ze zintegrowaną funkcją zabezpieczenia przeciwzamrożeniowego) > Funkcja trybu urlopowego > Tryby komfortu i funkcji obniżonych > Zegar (dzień i miesiąc) > Programowalny zegar tygodniowy, z dwoma zadaniami definiowanymi przez użytkownika i pięcioma zaprogramowanymi fabrycznie, w sumie 12 zadań na 1 dzień > Funkcja blokady > Ograniczenie dostępnych nastaw. Instalator może ustawić górną i dolną granicę nastaw > Ograniczenie temperatury podłogi i zabezpieczenie przed wykraplaniem się wilgoci przy chłodzeniu podłogowym* * tylko z czujnikiem EKRTETS 37

38 HP konwektor Daikin HP konwektor pracuje w zakresie typowych temperatur wody 45 C, które mogą być efektywnie uzyskiwane dzięki kaskadowej technologii Daikin Altherma. HP konwektor jest w związku z tym idealnym emiterem ciepła do aplikacji apartamentowych, dostarczając komfort na wysokim poziomie: > Małe wymiary w porównaniu z grzejnikami niskotemperaturowymi: trzykrotnie zredukowana szerokość Standardowy grzejnik Niskotemperaturowy 2000mm Daikin HP konwektor 600mm 600mm 700mm > Niski poziom hałasu nawet do 19 db(a), optymalny do zastosowania w sypialni > Wysoka wydajność chłodzenia, przy użyciu wody od 6 C 38

39 DAIKIN ALTHERMA FLEX DLA BUDYNKÓW WIELORODZINNYCH STEROWANIE Każdy Daikin HP konwektor ma własny sterownik i każde pomieszczenie, w którym jest zainstalowany może być ogrzewane (lub chłodzone) indywidualnie, według potrzeb. Sterownik ma wbudowany tygodniowy programowalny zegar dla optymalnej elastyczności i komfortu. Praca jednostki może być zatem zaadaptowana do indywidualnych wymagań. Sterownik bezprzewodowy (Standard) ARC452A15 Praca: ogrzewanie / chłodzenie Ogrzewanie (45 C) / Chłodzenie (6 C) pokój dzienny sypialnia1 sypialnia 2 45 C / 7 C Do systemu Daikin Altherma Flex mogą być podłączone wszystkie typy emiterów ciepła, dzięki dostępnemu szerokiemu zakresowi temperatur wody i możliwości pracy z wieloma nastawami,. Możliwa jest zatem jednoczesna praca z różnymi emiterami, wymagającymi różnych temperatur zasilania. Nastawa jednostki wewnętrznej jest funkcją aktualnych zapotrzebowań poszczególnych emiterów, co zapewnia optymalną efektywność w ciągu całego czasu pracy i w każdych warunkach. STREFA 1 : Twody = 65 C pokój dzienny 600mm 600mm sprzęgło hydrauliczne pompa obiegu grzejników 65 C łazienka Zawory zamknięte w trybie chłodzenia STREFA 2 : Twody = 45 C sypialnia POTRZEBA CIEPŁA ON/OFF pokój dzienny OFF ON OFF OFF łazienka OFF OFF/ON ON OFF sypialnia OFF OFF/ON OFF/ON ON Jednostka wew. OFF 65 C 65 C 45 C sterowanie zewnętrzne zawór mieszający 45 C pompa HP konwektorów 39
