1 DIKIN LTHERM SYSTEM NISKOTEMPERTUROWY LT JK DZIŁ DIKIN LTHERM POMP CIEPŁ POWIETRZE WOD? Daikin ltherma LT Split 1 / JEDNOSTK ZEWNĘTRZN: EFEKTYWNE WYKORZYSTNIE ENERGII Z POWIETRZ Daikin ltherma wykorzystuje naturalne źródło energii. Jednostka zewnętrzna pobiera ciepło z powietrza zewnętrznego i podnosi temperaturę do poziomu odpowiedniego dla zasilania instalacji grzewczych. To ciepło jest transferowane do jednostki wewnętrznej poprzez instalację freonową (dodatkową korzyścią jest to, że rurociągi te nigdy nie zamarzną). Kompaktowa jednostka zewnętrzna jest bardzo łatwa w montażu, a ponieważ nie wymaga żadnych robót ziemnych związanych z kopaniem lub wierceniem, może również być instalowana w mieszkaniach i apartamentach. 1B / JEDNOSTK WEWNĘTRZN: SERCE SYSTEMU DIKIN LTHERM Jednostka wewnętrzna ogrzewa wodę, która cyrkuluje poprzez grzejniki niskotemperaturowe, ogrzewanie podłogowe lub klimakonwektory, a także podgrzewa ciepłą wodę użytkową. Jeśli potrzebna jest kombinacja ogrzewania i chłodzenia pomieszczeń, jednostka wewnętrzna może również obniżać temperaturę wody w celu dystrybucji orzeźwiającego chłodu. 3 / ZBIORNIK CIEPŁEJ WODY UŻYTKOWEJ DL NISKIEGO ZUŻYCI ENERGII by dostarczyć Ci ciepłą wodę użytkową, Daikin ltherma jest dość inteligentna. Unikatowy wygląd i odpowiednie rozmieszczenie komponentów systemu maksymalizuje efektywność energetyczną. Woda w zbiorniku ciepłej wody użytkowej jest wstępnie ogrzewana energią termiczną z powietrza zewnętrznego poprzez wymiennik ciepła (wężownicę) podłączony do pompy ciepła. Większe zapotrzebowania na ciepło w prysznicu, wannie lub zlewie dostarcza dodatkowa grzałka elektryczna w zbiorniku ciepłej wody użytkowej. W określonych przedziałach czasu woda jest automatycznie podgrzewana do 70 o C w celu ochrony przed ryzykiem wzrostu bakterii. Z Daikin ltherma możesz rozkoszować się ciepłą i całkowicie bezpieczną wodą w każdym czasie. W zależności od dziennego zapotrzebowania ciepłej wody zbiorniki są dostępne w różnych pojemnościach. 5 / Kolektor słoneczny Układ pompowy kolektora słonecznego Klimakonwektor Grzejnik niskotemperaturowy 4 / Solar kit 1 / Jednostka zewnętrzna 3 / Zbiornik ciepłej wody użytkowej 1B / Jednostka wewnętrzna Podłogowy system grzewczy 22

2 Daikin ltherma LT Monoblok 2 / JEDNOSTK ZEWNĘTRZN MONOBLOK: WSZYSTKO W JEDNYM Poza systemami złożonymi z jednostki wewnętrznej i zewnętrznej Daikin wprowadził wersję monoblok, jednostkę zewnętrzną w której umieszczone są wszystkie niezbędne elementy hydrauliczne. W tym nowym systemie, do budynku zamiast freonowych, prowadzone są rurociągi wodne, czyniąc instalację znacznie szybszą i łatwiejszą dla instalatora. 4 / SOLR KIT opcja Solar kit umożliwia transfer ciepła słonecznego do zbiornika ciepłej wody użytkowej poprzez zewnętrzny wymiennik ciepła. W przeciwieństwie do zbiorników z dwoma wężownicami, ten system pozwala na efektywne ogrzewanie całej zawartości zbiornika energią słoneczną, a jeśli to konieczne również energią pompy ciepła. 5 / KOLEKTOR SŁONECZNY OPCJ Wysokoefektywne kolektory słoneczne przetwarzają całe krótkofalowe promieniowanie słoneczne na ciepło dzięki wysoko selektywnej powłoce. Kolektory mogą być montowane na dachówkach. 6 / TERMOSTT W POMIESZCZENIU opcja Regulacja temperatury jest łatwa, szybka i wygodna dzięki przewodowemu lub bezprzewodowemu termostatowi znajdującemu się w pomieszczeniu. Opcjonalnie zamiast termostatu bezprzewodowego można również zastosować zewnętrzny czujnik (EKRTETS), który umieszcza się pomiędzy systemem ogrzewania podłogowego a podłogą. Pozwala on na bardziej precyzyjne pomiary oraz zwiększoną optymalność i energooszczędność regulacji poziomu komfortu w pomieszczeniu. * termostat przewodowy naścienny; EKRTR bezprzewodowy. 5 / Kolektor słoneczny 6 / Wewnętrzny hydro moduł 3 / Zbiornik ciepłej wody użytkowej 2 / Jednostka zewnętrzna Monoblok 23

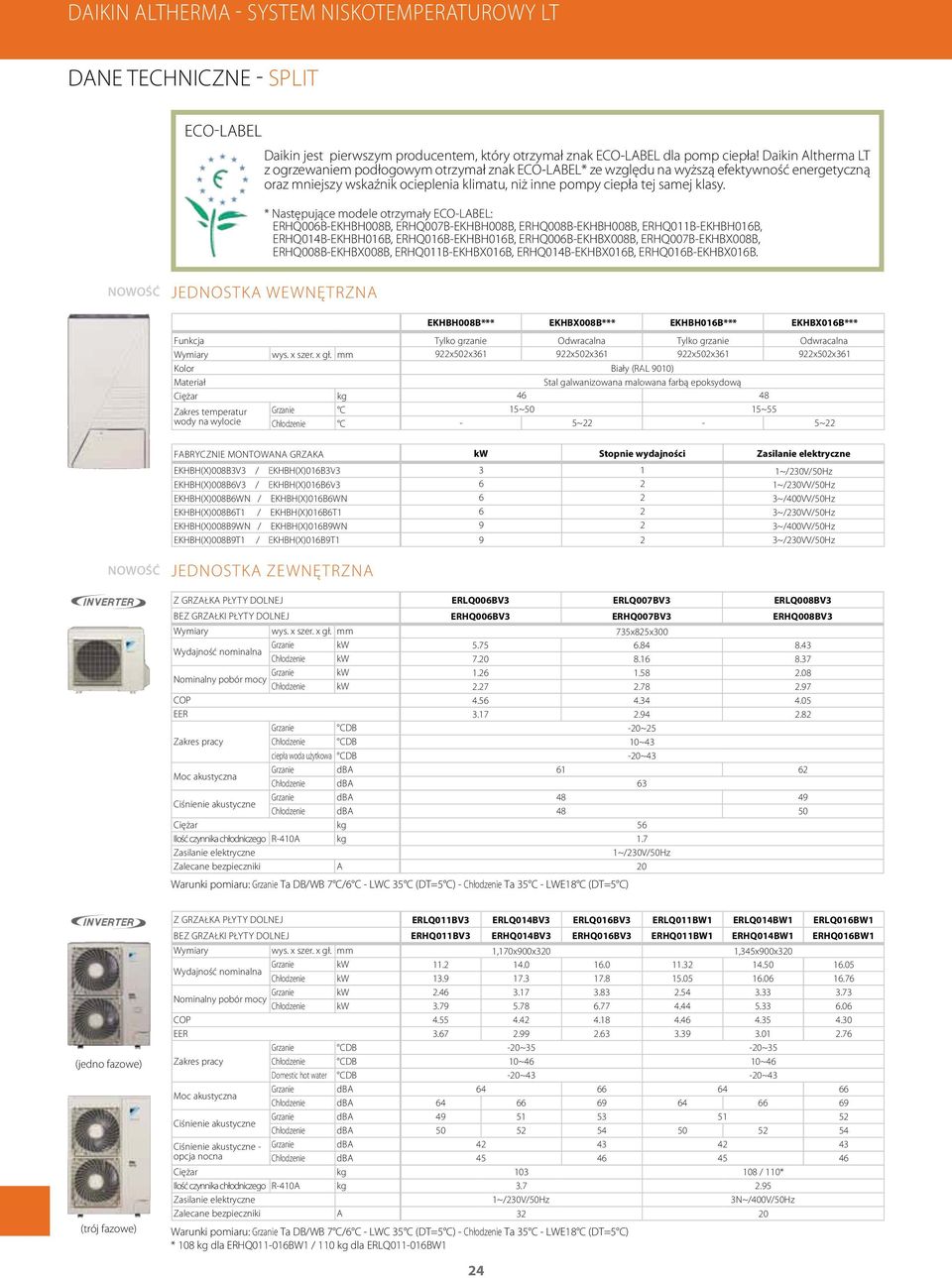

3 DIKIN LTHERM SYSTEM NISKOTEMPERTUROWY LT DNE TECHNICZNE SPLIT ECOLBEL Daikin jest pierwszym producentem, który otrzymał znak ECOLBEL dla pomp ciepła! Daikin ltherma LT z ogrzewaniem podłogowym otrzymał znak ECOLBEL* ze względu na wyższą efektywność energetyczną oraz mniejszy wskaźnik ocieplenia klimatu, niż inne pompy ciepła tej samej klasy. * Następujące modele otrzymały ECOLBEL: ERHQ006BEKHBH008B, ERHQ007BEKHBH008B, ERHQ008BEKHBH008B, ERHQ011BEKHBH016B, ERHQ014BEKHBH016B, ERHQ016BEKHBH016B, ERHQ006BEKHBX008B, ERHQ007BEKHBX008B, ERHQ008BEKHBX008B, ERHQ011BEKHBX016B, ERHQ014BEKHBX016B, ERHQ016BEKHBX016B. JEDNOSTK WEWNĘTRZN EKHBH008B*** EKHBX008B*** EKHBH016B*** EKHBX016B*** Funkcja Tylko grzanie Odwracalna Tylko grzanie Odwracalna wys. x szer. x gł. 922x502x x502x x502x x502x361 Kolor Biały (RL 9010) Materiał Stal galwanizowana malowana farbą epoksydową Zakres temperatur Grzanie C 15~50 15~55 wody na wylocie Chłodzenie C 5~22 5~22 FBRYCZNIE MONTOWN GRZK kw Stopnie wydajności EKHBH(X)008B3V3 / EKHBH(X)016B3V ~/230V/50Hz EKHBH(X)008B6V3 / EKHBH(X)016B6V ~/230VV/50Hz EKHBH(X)008B6WN / EKHBH(X)016B6WN 6 2 3~/400VV/50Hz EKHBH(X)008B6T1 / EKHBH(X)016B6T ~/230VV/50Hz EKHBH(X)008B9WN / EKHBH(X)016B9WN 9 2 3~/400VV/50Hz EKHBH(X)008B9T1 / EKHBH(X)016B9T ~/230VV/50Hz JEDNOSTK ZEWNĘTRZN Z GRZŁK PŁYTY DOLNEJ BEZ GRZŁKI PŁYTY DOLNEJ wys. x szer. x gł. Nominalny pobór mocy Ilość czynnika chłodniczego R410 Warunki pomiaru: Grzanie Ta DB/WB 7 C/6 C LWC 35 C (DT=5 C) Chłodzenie Ta 35 C LWE18 C (DT=5 C) ERLQ006BV3 ERLQ007BV3 ERLQ008BV3 ERHQ006BV3 ERHQ007BV3 ERHQ008BV3 735x825x ~25 10~43 20~ ~/230V/50Hz 20 (jedno fazowe) (trój fazowe) Z GRZŁK PŁYTY DOLNEJ BEZ GRZŁKI PŁYTY DOLNEJ wys. x szer. x gł. 1,170x900x320 1,345x900x Nominalny pobór mocy ~35 20~35 10~46 10~46 Domestic hot water CDB 20~43 20~ opcja nocna / 110* Ilość czynnika chłodniczego R ~/230V/50Hz 3N~/400V/50Hz Warunki pomiaru: Grzanie Ta DB/WB 7 C/6 C LWC 35 C (DT=5 C) Chłodzenie Ta 35 C LWE18 C (DT=5 C) * 108 dla ERHQ011016BW1 / 110 dla ERLQ011016BW1 ERLQ011BV3 ERLQ014BV3 ERLQ016BV3 ERLQ011BW1 ERLQ014BW1 ERLQ016BW1 ERHQ011BV3 ERHQ014BV3 ERHQ016BV3 ERHQ011BW1 ERHQ014BW1 ERHQ016BW1 24

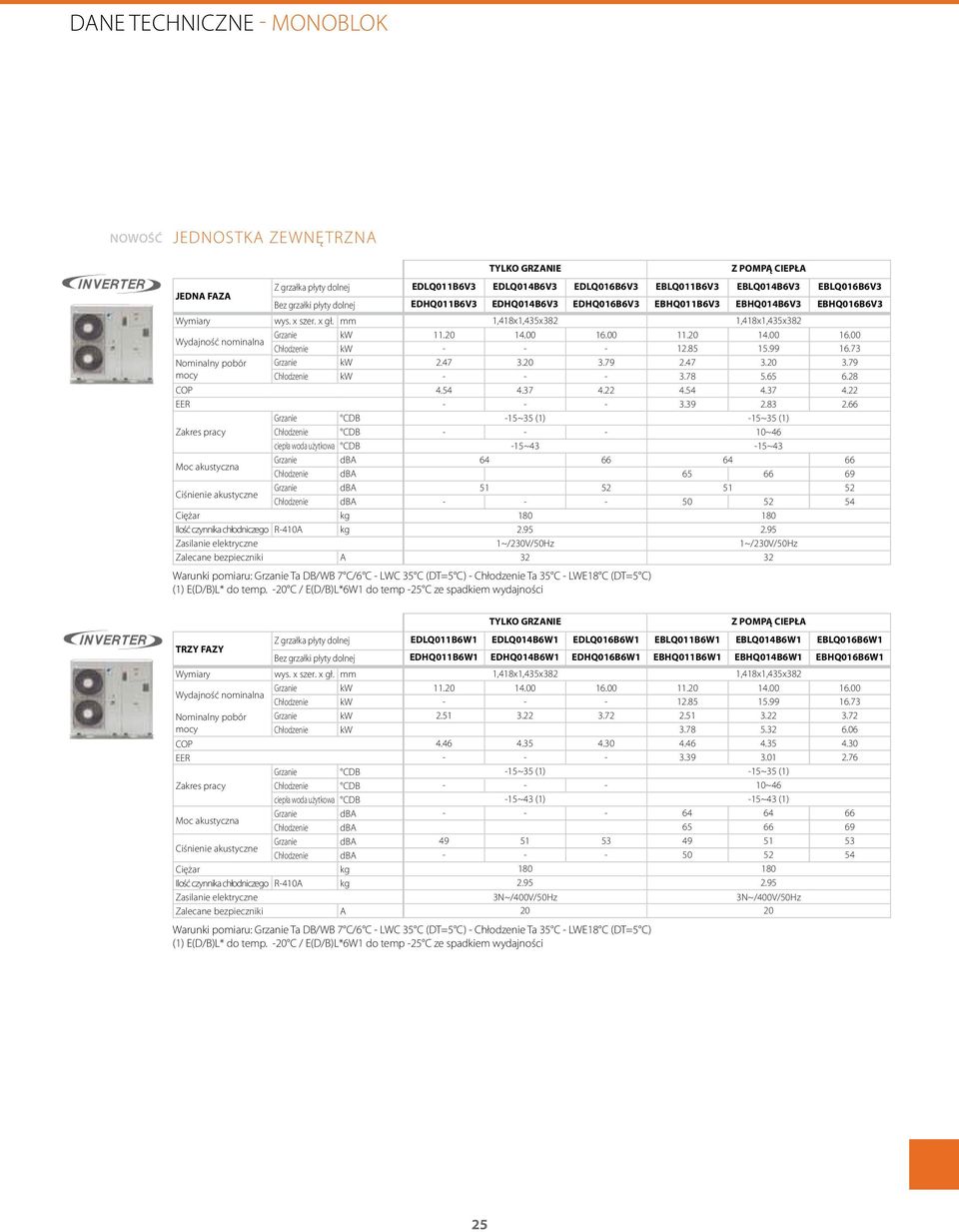

4 DNE TECHNICZNE MONOBLOK JEDNOSTK ZEWNĘTRZN JEDN FZ Z grzałka płyty dolnej Bez grzałki płyty dolnej TYLKO GRZNIE Z POMPĄ CIEPŁ EDLQ011B6V3 EDLQ014B6V3 EDLQ016B6V3 EBLQ011B6V3 EBLQ014B6V3 EBLQ016B6V3 EDHQ011B6V3 EDHQ014B6V3 EDHQ016B6V3 EBHQ011B6V3 EBHQ014B6V3 EBHQ016B6V3 wys. x szer. x gł Nominalny pobór mocy ~35 (1) ~35 (1) ~46 15~43 15~ Ilość czynnika chłodniczego R ~/230V/50Hz 1~/230V/50Hz Warunki pomiaru: Grzanie Ta DB/WB 7 C/6 C LWC 35 C (DT=5 C) Chłodzenie Ta 35 C LWE18 C (DT=5 C) (1) E(D/B)L* do temp. 20 C / E(D/B)L*6W1 do temp 25 C ze spadkiem wydajności TRZY FZY Z grzałka płyty dolnej Bez grzałki płyty dolnej TYLKO GRZNIE Z POMPĄ CIEPŁ EDLQ011B6W1 EDLQ014B6W1 EDLQ016B6W1 EBLQ011B6W1 EBLQ014B6W1 EBLQ016B6W1 EDHQ011B6W1 EDHQ014B6W1 EDHQ016B6W1 EBHQ011B6W1 EBHQ014B6W1 EBHQ016B6W1 wys. x szer. x gł Nominalny pobór mocy ~35 (1) ~35 (1) ~46 15~43 (1) 15~43 (1) Ilość czynnika chłodniczego R N~/400V/50Hz 3N~/400V/50Hz Warunki pomiaru: Grzanie Ta DB/WB 7 C/6 C LWC 35 C (DT=5 C) Chłodzenie Ta 35 C LWE18 C (DT=5 C) (1) E(D/B)L* do temp. 20 C / E(D/B)L*6W1 do temp 25 C ze spadkiem wydajności 25

5 DIKIN LTHERM SYSTEM NISKOTEMPERTUROWY LT DNE TECHNICZNE OPCJE ZBIORNIK CIEPŁEJ WODY UŻY TKOWEJ EKHWS150B3V3 EKHWS200B3V3 EKHWS300B3V3 EKHWS200B3Z2 EKHWS300B3Z2 Pojemność wodna l Max temp. wody C 85 Height 900 1,150 1,600 1,150 1,600 Średnica 580 Grzałka wspomagająca kw 3 1~/230V/50Hz 2~/400V/50Hz Materiał wnętrza zbiornika Stal nierdzewna (DIN ) Materiał obudowy zewnętrznej Stal pokryta farbą epoksydową Kolor Neutralny biały Waga pustego zbiornika EKHWE1503V3 EKHWE2003V3 EKHWE3003V3 EKHWE2003Z2 EKHWE3003Z2 EKHWET1503V3 Mocowanie Floor Wall Pojemność wodna l Max temp. wody C Height 1,205 1,580 1,572 1,580 1,572 1,205 Średnica Grzałka wspomagająca kw 3 3 1~/230V/50Hz 2~/400V/50Hz 1~/230V/50Hz Materiał wnętrza zbiornika Stal pokryta emalią DIN4753TL2 Materiał obudowy zewnętrznej Stal epoksydowana Stal epoksydowana Kolor Neutralny biały (RL 9010) Neutralny biały (RL 9010) Waga pustego zbiornika SOLR KIT wys. x szer. x gł. Spadek ciśnienia kp Wymiennik ciepła Max. temp. wody na wlocie C Wydajność W/K Temperatura zewnętrzna Max. C Min. C db Sposób zasilania EKSOLHWV1 770x305x , ~/220240V/50Hz Jednostka wewnętrzna czyjnik temperatury odbiornik TERMOSTT POKOJOWY Termostat odbiornik Czujnik temperatury EKRTETS (opcja) wys. x szer. x gł. 87x125x34 87x125x34 170x50x28 3m długość przewodu Zakres nastawy Grzanie C 4~37 4~37 temperatury Chłodzenie C 4~37 4~37 Zegar yes yes Funkcja regulacji proporcjonalna proporcjonalna EKRTR MODUŁ POMPOWY Metoda montażu Wys x Szer x Głęb sterowanie Czujnik temperatury do panelu Solarnego Czujnik zbiornika Czujnik przepływu na powrocie Czujnik temperatury zasilania i przepływu (opcja) EKSRDS1 ze sterownikiem EKSR3P On wall 332x230x V / 50 Hz Cyfrowy tekstowy sterownik różnicy temperatur Pt1000 PTC PTC Sygnał napięciowy (3,5V DC) 26
