1 Technologia obróbki rur EURO 200 P Podstawowy program narzędzi dla instalatorów

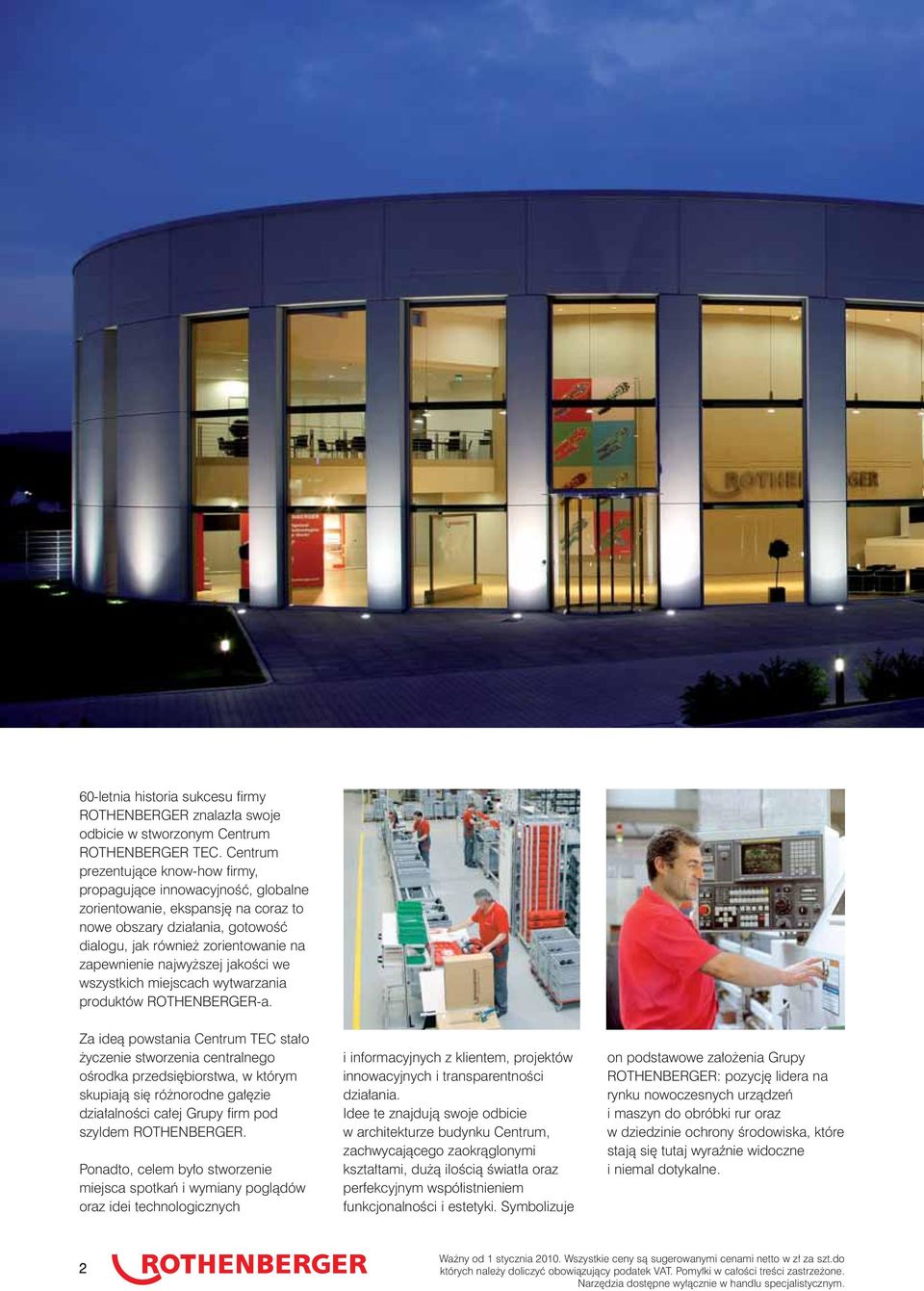

2 60-letnia historia sukcesu firmy ROTHENBERGER znalazła swoje odbicie w stworzonym Centrum ROTHENBERGER TEC. Centrum prezentujące know-how firmy, propagujące innowacyjność, globalne zorientowanie, ekspansję na coraz to nowe obszary działania, gotowość dialogu, jak również zorientowanie na zapewnienie najwyższej jakości we wszystkich miejscach wytwarzania produktów ROTHENBERGER-a. Za ideą powstania Centrum TEC stało życzenie stworzenia centralnego ośrodka przedsiębiorstwa, w którym skupiają się różnorodne gałęzie działalności całej Grupy firm pod szyldem ROTHENBERGER. Ponadto, celem było stworzenie miejsca spotkań i wymiany poglądów oraz idei technologicznych i informacyjnych z klientem, projektów innowacyjnych i transparentności działania. Idee te znajdują swoje odbicie w architekturze budynku Centrum, zachwycającego zaokrąglonymi kształtami, dużą ilością światła oraz perfekcyjnym współistnieniem funkcjonalności i estetyki. Symbolizuje on podstawowe założenia Grupy ROTHENBERGER: pozycję lidera na rynku nowoczesnych urządzeń i maszyn do obróbki rur oraz w dziedzinie ochrony środowiska, które stają się tutaj wyraźnie widoczne i niemal dotykalne. 2 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

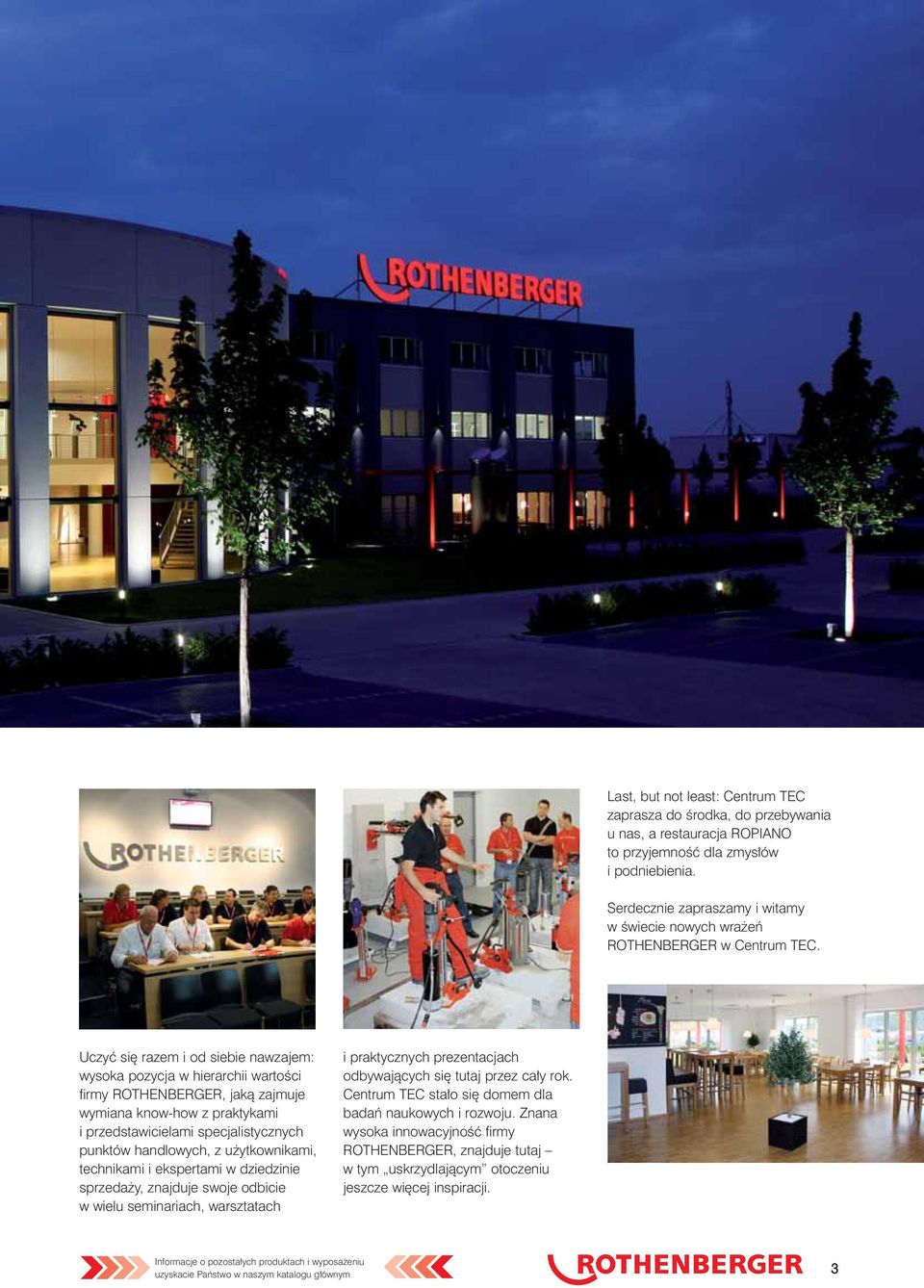

3 Last, but not least: Centrum TEC zaprasza do środka, do przebywania u nas, a restauracja ROPIANO to przyjemność dla zmysłów i podniebienia. Serdecznie zapraszamy i witamy w świecie nowych wrażeń ROTHENBERGER w Centrum TEC. Uczyć się razem i od siebie nawzajem: wysoka pozycja w hierarchii wartości firmy ROTHENBERGER, jaką zajmuje wymiana know-how z praktykami i przedstawicielami specjalistycznych punktów handlowych, z użytkownikami, technikami i ekspertami w dziedzinie sprzedaży, znajduje swoje odbicie w wielu seminariach, warsztatach i praktycznych prezentacjach odbywających się tutaj przez cały rok. Centrum TEC stało się domem dla badań naukowych i rozwoju. Znana wysoka innowacyjność firmy ROTHENBERGER, znajduje tutaj w tym uskrzydlającym otoczeniu jeszcze więcej inspiracji. Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 3

4 Narzędzia do łączenia rur Expander ROCAM Power Torque Przeznaczony do kielichowania i kalibrowania rur wykonanych z miedzi miękkich i półtwardych, Ø 8 42 mm, aluminium i stali precyzyjnej Ø 8 28 mm i miękkich ze stali stopowej Ø 8 22 mm. Trwały i nie zużywający się stalowy uchwyt mocujący Precyzyjna nastawa szczeliny kapilarnej poprzez śrubę nastawczą KSO Brak możliwości wyślizgnięcia się i zakleszczenia Oszczędność i funkcjonalność Brak kosztów zakupu złączek, magazynowania i zaopatrzenia. 50 % oszczędności na kosztach lutowania, materiałach lutowniczych i zużytej energii. Najwyższa obciążalność złącza dzięki optymalnej szczelinie kapilarnej przy znormalizowanej głębokości mufki. Oszczędność użytej siły dzięki optymalizacji zasady działania. ergonomiczny uchwyt, długie ramię dźwigni Szybka praca automatyczny powrót trzpienia Technologia EPT wewnętrzna dźwignia kolankowa ochrona przed zanieczyszczeniem ciałami obcymi Zestaw zawiera: Expander ROCAM Power Torque (nr.2000), nitowane głowice kielichujące, wewnętrzno zewnętrzny frez (nr.006), klucz nasadowy 6-kątny (SW3)(nr 32.23), - walizka z blachy stalowej (nr ) mm kpl 975, mm kpl 2 24, mm kpl 2 24, mm kpl 2 24, mm kpl 2 24, mm kpl 2 65, mm kpl 2 35, mm kpl 2 35, /8-/2-5/8-3/4--./8" mm kpl 2 806, mm kpl 2 63, mm kpl 2 77, /8-/2-5/8-3/4--./8" kpl 2 729,00 Zestaw expandera ROCAM Power Torque.237 3/8-/2-5/8-3/4-" kpl 989, /8-/2-5/8-3/ mm kpl 2 699, /2-5/8-3/4-7/8" kpl 2 63, /2-5/8-7/8-./8" kpl 2 293, mm kpl 989, mm kpl 690, mm kpl 984, /2-3/4-" kpl 2 07, /8-/2-5/8-3/4-7/8--./8" kpl 3 02, mm kpl 2 698, mm kpl 2 497, /8-/2-5/8-3/4-7/8-./8-.3/8 kpl 3 56,00 Standardowe głowice kielichujące Przeznaczone do wykonywania dokładnych znormalizowanych mufek wg DVGW oraz przepisów Gas de France. pasują również do dźwigni do kielichowania innych producentów, wyeliminowanie kosztów złączek oraz ich magazynowania i zaopatrzenia, oszczędność 50 % kosztów robocizny, oszczędność 50 % kosztów związanych z wyeliminowaniem materiałów, stanowisk lutowniczych oraz energii. Know - how pioniera techniki kielichowania i wiodącego od 35 lat producenta narzędzi do kielichowania Możliwość dodatkowej kalibracji rur i złączek o przekrojach spłaszczonych sfazowania na końcach segmentów głowicy Wymiar nominalny Kielich na końcu rury A mm Połączenie dwóch rur o różnych średnicach Gwarantowane perfekcyjne centrowanie i jednakowa szczelina kapilarna 6 nitów i elementów prowadzących Nr mm Cu max. Ilość Cena.008 8,0 550, ,0 59, ,2 59, ,2 59, ,2 59, ,2 59, ,2 59, ,2 59, ,2 59, ,5 646, ,5 639, ,6 639, ,6 643, ,5 702, ,5 702,00 Nr mm Cu max. Ilość Cena.008 5/6",0 550, /8",0 59, /2",2 59, /8",2 59, /4",2 59, /8",2 59, ",5 59, /8",6 702, /4",6 702, /8",6 639, /2",6 643, /8",6 702, /4",6 702,00 Wykonania specjalne dla rur o innych średnicach dostarczane na zapytanie* * Dostępność, czas dostawy i cena na zapytanie 4 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

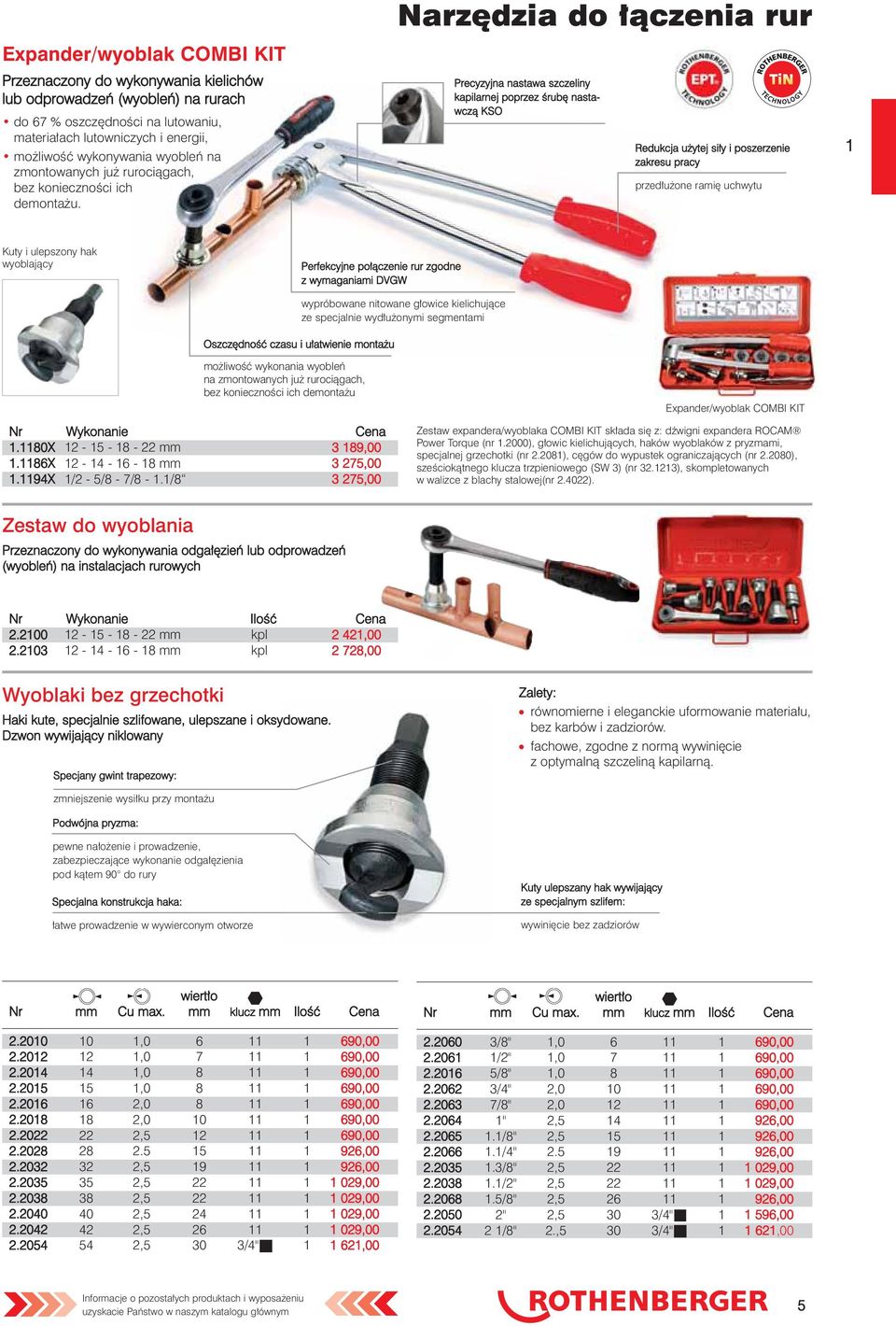

5 Expander/wyoblak COMBI KIT Przeznaczony do wykonywania kielichów lub odprowadzeń (wyobleń) na rurach do 67 % oszczędności na lutowaniu, materiałach lutowniczych i energii, możliwość wykonywania wyobleń na zmontowanych już rurociągach, bez konieczności ich demontażu. Narzędzia do łączenia rur Precyzyjna nastawa szczeliny kapilarnej poprzez śrubę nastawczą KSO Redukcja użytej siły i poszerzenie zakresu pracy przedłużone ramię uchwytu Kuty i ulepszony hak wyoblający Perfekcyjne połączenie rur zgodne z wymaganiami DVGW wypróbowane nitowane głowice kielichujące ze specjalnie wydłużonymi segmentami Oszczędność czasu i ułatwienie montażu możliwość wykonania wyobleń na zmontowanych już rurociągach, bez konieczności ich demontażu Nr Wykonanie Cena.80X mm 3 89,00.86X mm 3 275,00.94X /2-5/8-7/8 -./ ,00 Expander/wyoblak COMBI KIT Zestaw expandera/wyoblaka COMBI KIT składa się z: dźwigni expandera ROCAM Power Torque (nr.2000), głowic kielichujących, haków wyoblaków z pryzmami, specjalnej grzechotki (nr 2.208), cęgów do wypustek ograniczających (nr ), sześciokątnego klucza trzpieniowego (SW 3) (nr 32.23), skompletowanych w walizce z blachy stalowej(nr ). Zestaw do wyoblania Przeznaczony do wykonywania odgałęzień lub odprowadzeń (wyobleń) na instalacjach rurowych mm kpl 2 42, mm kpl 2 728,00 Wyoblaki bez grzechotki Haki kute, specjalnie szlifowane, ulepszane i oksydowane. Dzwon wywijający niklowany Specjany gwint trapezowy: Zalety: równomierne i eleganckie uformowanie materiału, bez karbów i zadziorów. fachowe, zgodne z normą wywinięcie z optymalną szczeliną kapilarną. zmniejszenie wysiłku przy montażu Podwójna pryzma: pewne nałożenie i prowadzenie, zabezpieczające wykonanie odgałęzienia pod kątem 90 do rury Specjalna konstrukcja haka: łatwe prowadzenie w wywierconym otworze Kuty ulepszany hak wywijający ze specjalnym szlifem: wywinięcie bez zadziorów wiertło Nr mm Cu max. mm klucz mm Ilość Cena , , , , , , , , , , , , , , , , , , , , , , , , , ,5 30 3/4" 62,00 wiertło Nr mm Cu max. mm klucz mm Ilość Cena /8", , /2", , /8", , /4" 2, , /8" 2, , " 2, , /8" 2, , /4" , /8" 2, , /2" 2, , /8" 2, , " 2,5 30 3/4" 596, /8" 2.,5 30 3/4" 62,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 5

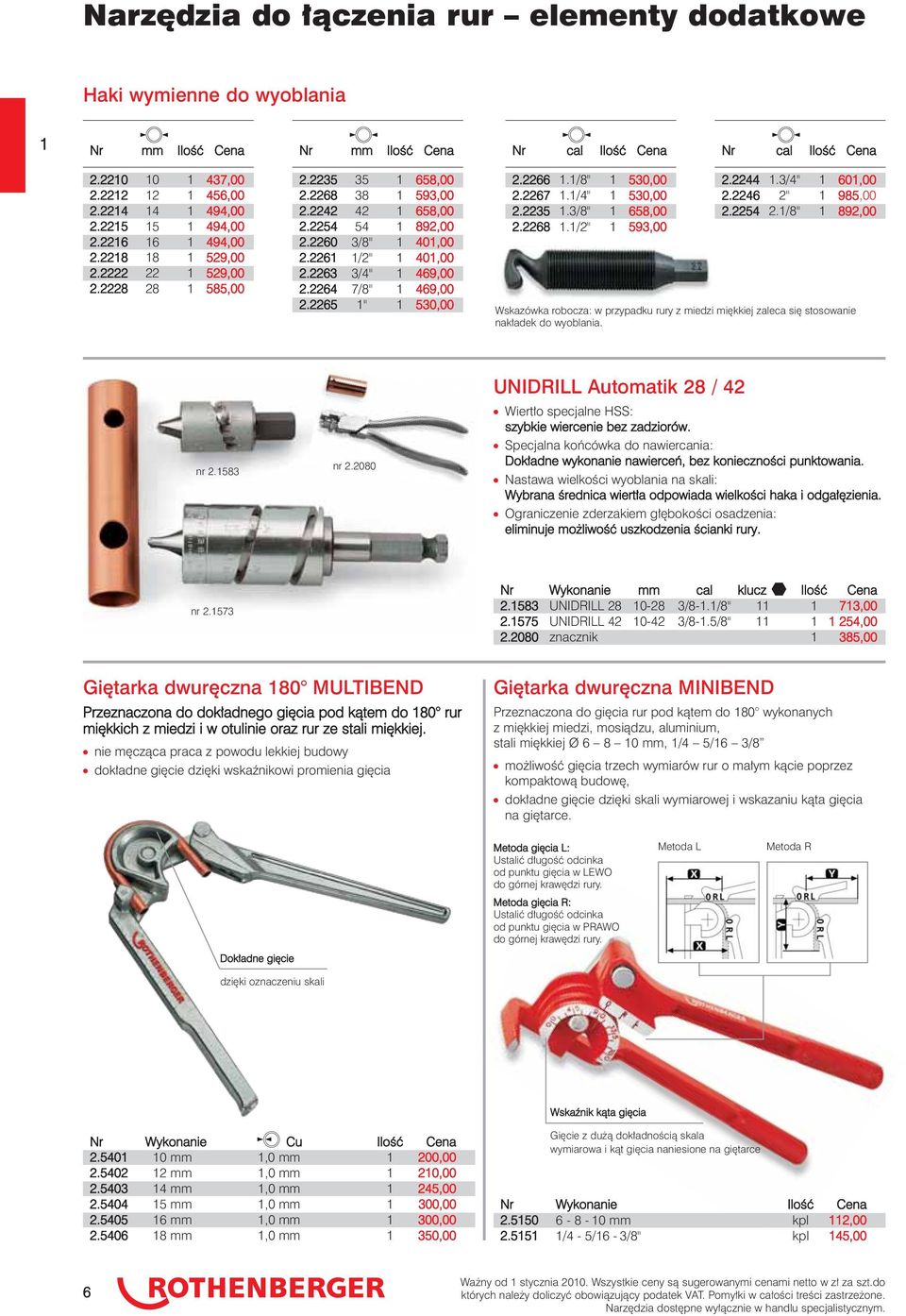

6 Narzędzia do łączenia rur elementy dodatkowe Haki wymienne do wyoblania Nr mm Ilość Cena Nr mm Ilość Cena Nr cal Ilość Cena Nr cal Ilość Cena , , , , , , , , , , , , /8" 40, /2" 40, /4" 469, /8" 469, " 530, /8" 530, /4" 530, /8" 658, /2" 593, /4" 60, " 985, /8" 892,00 Wskazówka robocza: w przypadku rury z miedzi miękkiej zaleca się stosowanie nakładek do wyoblania. nr nr UNIDRILL Automatik 28 / 42 Wiertło specjalne HSS: szybkie wiercenie bez zadziorów. Specjalna końcówka do nawiercania: Dokładne wykonanie nawierceń, bez konieczności punktowania. Nastawa wielkości wyoblania na skali: Wybrana średnica wiertła odpowiada wielkości haka i odgałęzienia. Ograniczenie zderzakiem głębokości osadzenia: eliminuje możliwość uszkodzenia ścianki rury. nr Nr Wykonanie mm cal klucz Ilość Cena UNIDRILL /8-./8" 73, UNIDRILL /8-.5/8" 254, znacznik 385,00 Giętarka dwuręczna 80 MULTIBEND Przeznaczona do dokładnego gięcia pod kątem do 80 rur miękkich z miedzi i w otulinie oraz rur ze stali miękkiej. nie męcząca praca z powodu lekkiej budowy dokładne gięcie dzięki wskaźnikowi promienia gięcia Giętarka dwuręczna MINIBEND Przeznaczona do gięcia rur pod kątem do 80 wykonanych z miękkiej miedzi, mosiądzu, aluminium, stali miękkiej Ø mm, /4 5/6 3/8 możliwość gięcia trzech wymiarów rur o małym kącie poprzez kompaktową budowę, dokładne gięcie dzięki skali wymiarowej i wskazaniu kąta gięcia na giętarce. Metoda gięcia L: Ustalić długość odcinka od punktu gięcia w LEWO do górnej krawędzi rury. Metoda gięcia R: Ustalić długość odcinka od punktu gięcia w PRAWO do górnej krawędzi rury. Metoda L Metoda R Dokładne gięcie dzięki oznaczeniu skali Wskaźnik kąta gięcia Nr Wykonanie Cu Ilość Cena mm,0 mm 200, mm,0 mm 20, mm,0 mm 245, mm,0 mm 300, mm,0 mm 300, mm,0 mm 350,00 Gięcie z dużą dokładnością skala wymiarowa i kąt gięcia naniesione na giętarce mm kpl 2, /4-5/6-3/8" kpl 45,00 6 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

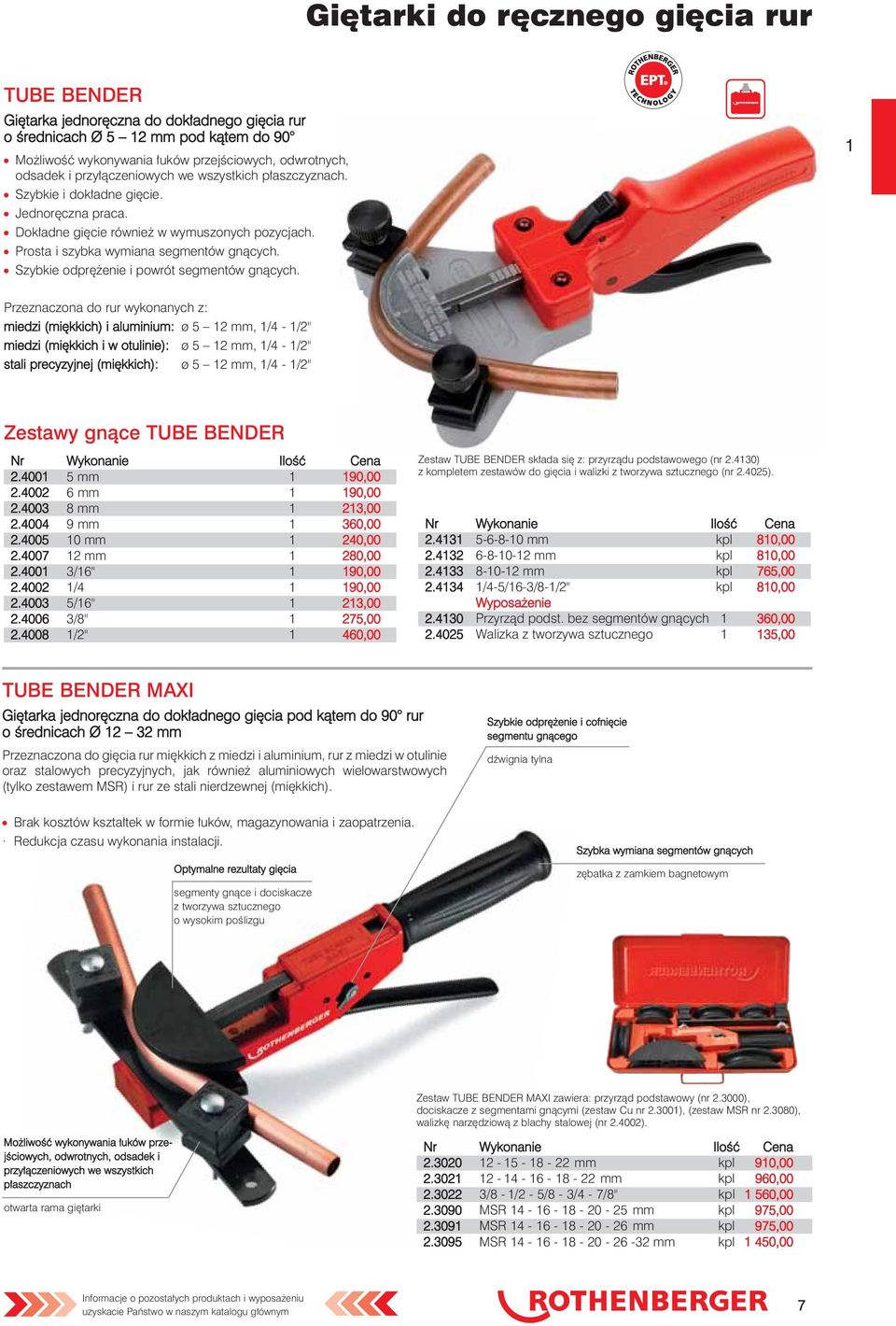

7 Giętarki do ręcznego gięcia rur TUBE BENDER Giętarka jednoręczna do dokładnego gięcia rur o średnicach Ø 5 2 mm pod kątem do 90 Możliwość wykonywania łuków przejściowych, odwrotnych, odsadek i przyłączeniowych we wszystkich płaszczyznach. Szybkie i dokładne gięcie. Jednoręczna praca. Dokładne gięcie również w wymuszonych pozycjach. Prosta i szybka wymiana segmentów gnących. Szybkie odprężenie i powrót segmentów gnących. Przeznaczona do rur wykonanych z: miedzi (miękkich) i aluminium: ø 5 2 mm, /4 - /2" miedzi (miękkich i w otulinie): ø 5 2 mm, /4 - /2" stali precyzyjnej (miękkich): ø 5 2 mm, /4 - /2" Zestawy gnące TUBE BENDER mm 90, mm 90, mm 23, mm 360, mm 240, mm 280, /6" 90, /4 90, /6" 23, /8" 275, /2" 460,00 Zestaw TUBE BENDER składa się z: przyrządu podstawowego (nr 2.430) z kompletem zestawów do gięcia i walizki z tworzywa sztucznego (nr ) mm kpl 80, mm kpl 80, mm kpl 765, /4-5/6-3/8-/2" kpl 80,00 Wyposażenie Przyrząd podst. bez segmentów gnących 360, Walizka z tworzywa sztucznego 35,00 TUBE BENDER MAXI Giętarka jednoręczna do dokładnego gięcia pod kątem do 90 rur o średnicach Ø 2 32 mm Przeznaczona do gięcia rur miękkich z miedzi i aluminium, rur z miedzi w otulinie oraz stalowych precyzyjnych, jak również aluminiowych wielowarstwowych (tylko zestawem MSR) i rur ze stali nierdzewnej (miękkich). Brak kosztów kształtek w formie łuków, magazynowania i zaopatrzenia. Redukcja czasu wykonania instalacji. Optymalne rezultaty gięcia segmenty gnące i dociskacze z tworzywa sztucznego o wysokim poślizgu Szybkie odprężenie i cofnięcie segmentu gnącego dźwignia tylna Szybka wymiana segmentów gnących zębatka z zamkiem bagnetowym Możliwość wykonywania łuków przejściowych, odwrotnych, odsadek i przyłączeniowych we wszystkich płaszczyznach otwarta rama giętarki Zestaw TUBE BENDER MAXI zawiera: przyrząd podstawowy (nr ), dociskacze z segmentami gnącymi (zestaw Cu nr 2.300), (zestaw MSR nr ), walizkę narzędziową z blachy stalowej (nr ) mm kpl 90, mm kpl 960, /8 - /2-5/8-3/4-7/8" kpl 560, MSR mm kpl 975, MSR mm kpl 975, MSR mm kpl 450,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 7

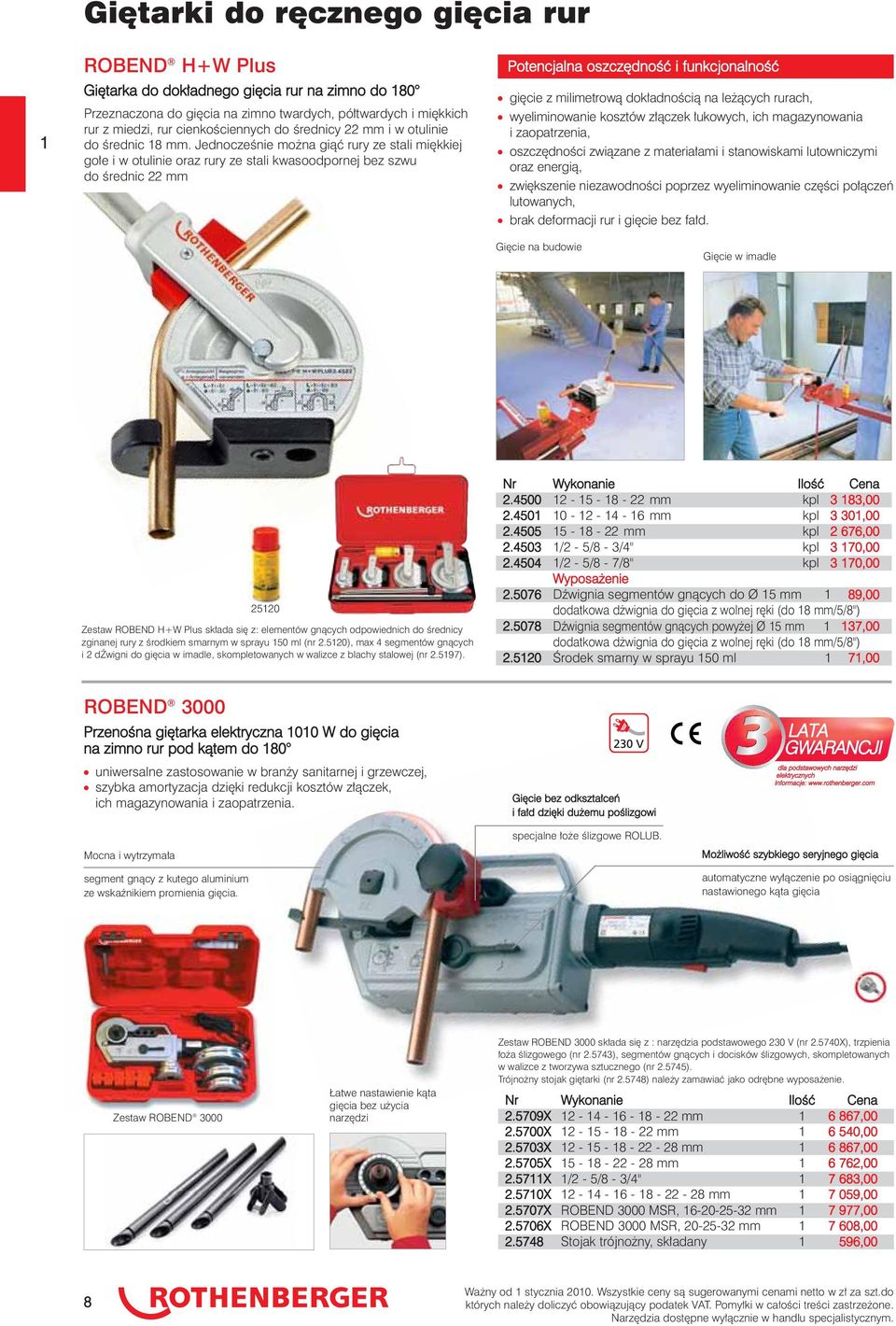

8 Giętarki do ręcznego gięcia rur ROBEND H+W Plus Giętarka do dokładnego gięcia rur na zimno do 80 Przeznaczona do gięcia na zimno twardych, półtwardych i miękkich rur z miedzi, rur cienkościennych do średnicy 22 mm i w otulinie do średnic 8 mm. Jednocześnie można giąć rury ze stali miękkiej gołe i w otulinie oraz rury ze stali kwasoodpornej bez szwu do średnic 22 mm Potencjalna oszczędność i funkcjonalność gięcie z milimetrową dokładnością na leżących rurach, wyeliminowanie kosztów złączek łukowych, ich magazynowania i zaopatrzenia, oszczędności związane z materiałami i stanowiskami lutowniczymi oraz energią, zwiększenie niezawodności poprzez wyeliminowanie części połączeń lutowanych, brak deformacji rur i gięcie bez fałd. Gięcie na budowie Gięcie w imadle 2520 Zestaw ROBEND H+W Plus składa się z: elementów gnących odpowiednich do średnicy zginanej rury z środkiem smarnym w sprayu 50 ml (nr 2.520), max 4 segmentów gnących i 2 dźwigni do gięcia w imadle, skompletowanych w walizce z blachy stalowej (nr 2.597) mm kpl 3 83, mm kpl 3 30, mm kpl 2 676, /2-5/8-3/4" kpl 3 70, /2-5/8-7/8" kpl 3 70,00 Wyposażenie Dźwignia segmentów gnących do Ø 5 mm 89,00 dodatkowa dżwignia do gięcia z wolnej ręki (do 8 mm/5/8") Dźwignia segmentów gnących powyżej Ø 5 mm 37,00 dodatkowa dżwignia do gięcia z wolnej ręki (do 8 mm/5/8") Środek smarny w sprayu 50 ml 7,00 ROBEND 3000 Przenośna giętarka elektryczna 00 W do gięcia na zimno rur pod kątem do 80 uniwersalne zastosowanie w branży sanitarnej i grzewczej, szybka amortyzacja dzięki redukcji kosztów złączek, ich magazynowania i zaopatrzenia. Mocna i wytrzymała segment gnący z kutego aluminium ze wskaźnikiem promienia gięcia. Gięcie bez odkształceń i fałd dzięki dużemu poślizgowi specjalne łoże ślizgowe ROLUB. LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: Możliwość szybkiego seryjnego gięcia automatyczne wyłączenie po osiągnięciu nastawionego kąta gięcia Zestaw ROBEND 3000 Łatwe nastawienie kąta gięcia bez użycia narzędzi Zestaw ROBEND 3000 składa się z : narzędzia podstawowego 230 V (nr X), trzpienia łoża ślizgowego (nr ), segmentów gnących i docisków ślizgowych, skompletowanych w walizce z tworzywa sztucznego (nr ). Trójnożny stojak giętarki (nr ) należy zamawiać jako odrębne wyposażenie X mm 6 867, X mm 6 540, X mm 6 867, X mm 6 762, X /2-5/8-3/4" 7 683, X mm 7 059, X ROBEND 3000 MSR, mm 7 977, X ROBEND 3000 MSR, mm 7 608, Stojak trójnożny, składany 596,00 8 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

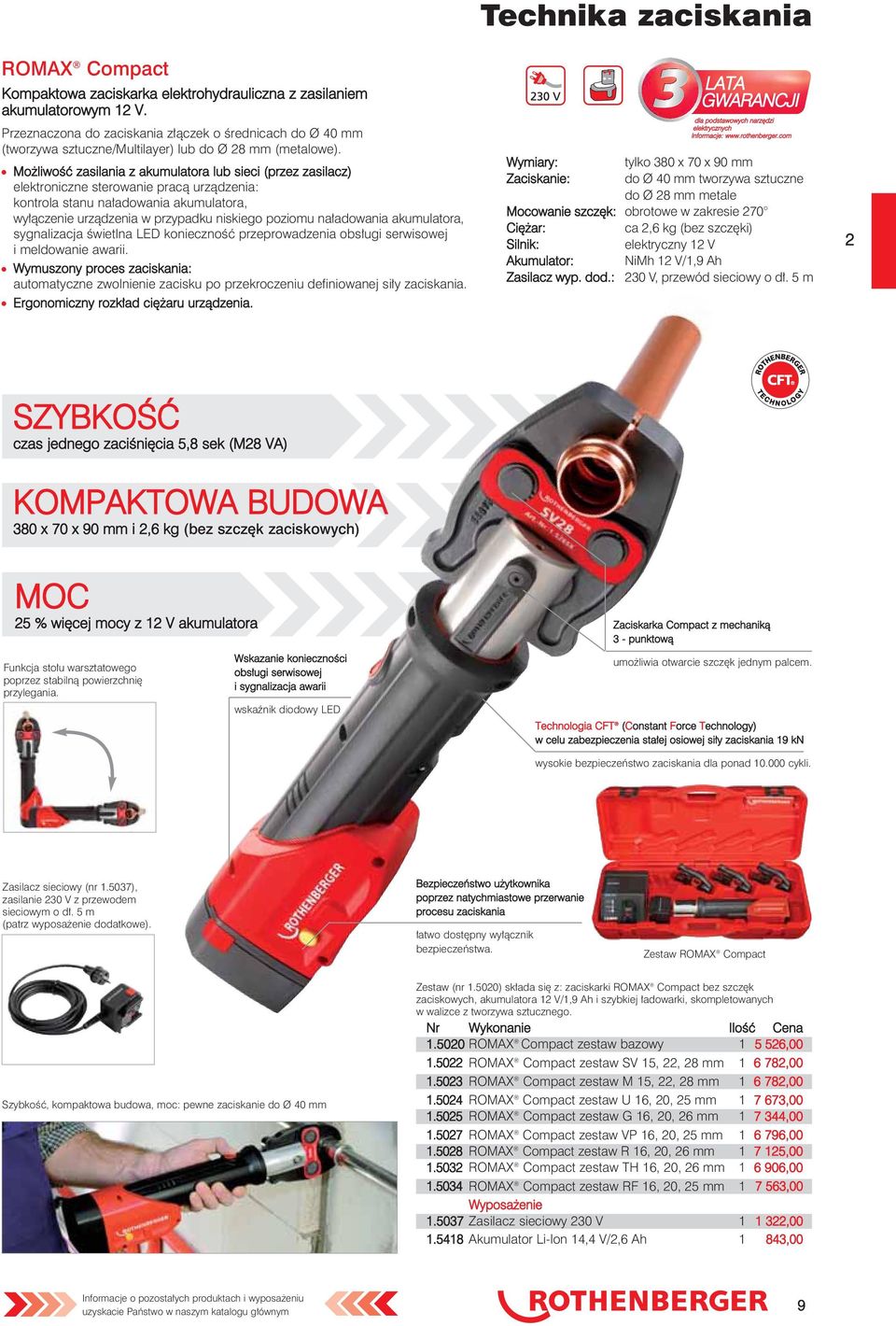

9 ROMAX Compact Kompaktowa zaciskarka elektrohydrauliczna z zasilaniem akumulatorowym 2 V. Przeznaczona do zaciskania złączek o średnicach do Ø 40 mm (tworzywa sztuczne/multilayer) lub do Ø 28 mm (metalowe). Możliwość zasilania z akumulatora lub sieci (przez zasilacz) elektroniczne sterowanie pracą urządzenia: kontrola stanu naładowania akumulatora, wyłączenie urządzenia w przypadku niskiego poziomu naładowania akumulatora, sygnalizacja świetlna LED konieczność przeprowadzenia obsługi serwisowej i meldowanie awarii. Wymuszony proces zaciskania: automatyczne zwolnienie zacisku po przekroczeniu definiowanej siły zaciskania. Ergonomiczny rozkład ciężaru urządzenia. Technika zaciskania LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: Wymiary: tylko 380 x 70 x 90 mm Zaciskanie: do Ø 40 mm tworzywa sztuczne do Ø 28 mm metale Mocowanie szczęk: obrotowe w zakresie 270 Ciężar: ca 2,6 kg (bez szczęki) Silnik: elektryczny 2 V Akumulator: NiMh 2 V/,9 Ah Zasilacz wyp. dod.: 230 V, przewód sieciowy o dł. 5 m 2 SZYBKOŚĆ czas jednego zaciśnięcia 5,8 sek (M28 VA) KOMPAKTOWA BUDOWA 380 x 70 x 90 mm i 2,6 kg (bez szczęk zaciskowych) MOC 25 % więcej mocy z 2 V akumulatora Funkcja stołu warsztatowego poprzez stabilną powierzchnię przylegania. Wskazanie konieczności obsługi serwisowej i sygnalizacja awarii wskaźnik diodowy LED Zaciskarka Compact z mechaniką 3 - punktową umożliwia otwarcie szczęk jednym palcem. Technologia CFT (Constant Force Technology) w celu zabezpieczenia stałej osiowej siły zaciskania 9 kn wysokie bezpieczeństwo zaciskania dla ponad cykli. Zasilacz sieciowy (nr.5037), zasilanie 230 V z przewodem sieciowym o dł. 5 m (patrz wyposażenie dodatkowe). Bezpieczeństwo użytkownika poprzez natychmiastowe przerwanie procesu zaciskania łatwo dostępny wyłącznik bezpieczeństwa. Zestaw ROMAX Compact Szybkość, kompaktowa budowa, moc: pewne zaciskanie do Ø 40 mm Zestaw (nr.5020) składa się z: zaciskarki ROMAX Compact bez szczęk zaciskowych, akumulatora 2 V/,9 Ah i szybkiej ładowarki, skompletowanych w walizce z tworzywa sztucznego ROMAX Compact zestaw bazowy 5 526, ROMAX Compact zestaw SV 5, 22, 28 mm 6 782, ROMAX Compact zestaw M 5, 22, 28 mm 6 782, ROMAX Compact zestaw U 6, 20, 25 mm 7 673, ROMAX Compact zestaw G 6, 20, 26 mm 7 344, ROMAX Compact zestaw VP 6, 20, 25 mm 6 796, ROMAX Compact zestaw R 6, 20, 26 mm 7 25, ROMAX Compact zestaw TH 6, 20, 26 mm 6 906, ROMAX Compact zestaw RF 6, 20, 25 mm 7 563,00 Wyposażenie.5037 Zasilacz sieciowy 230 V 322, Akumulator Li-lon 4,4 V/2,6 Ah 843,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 9

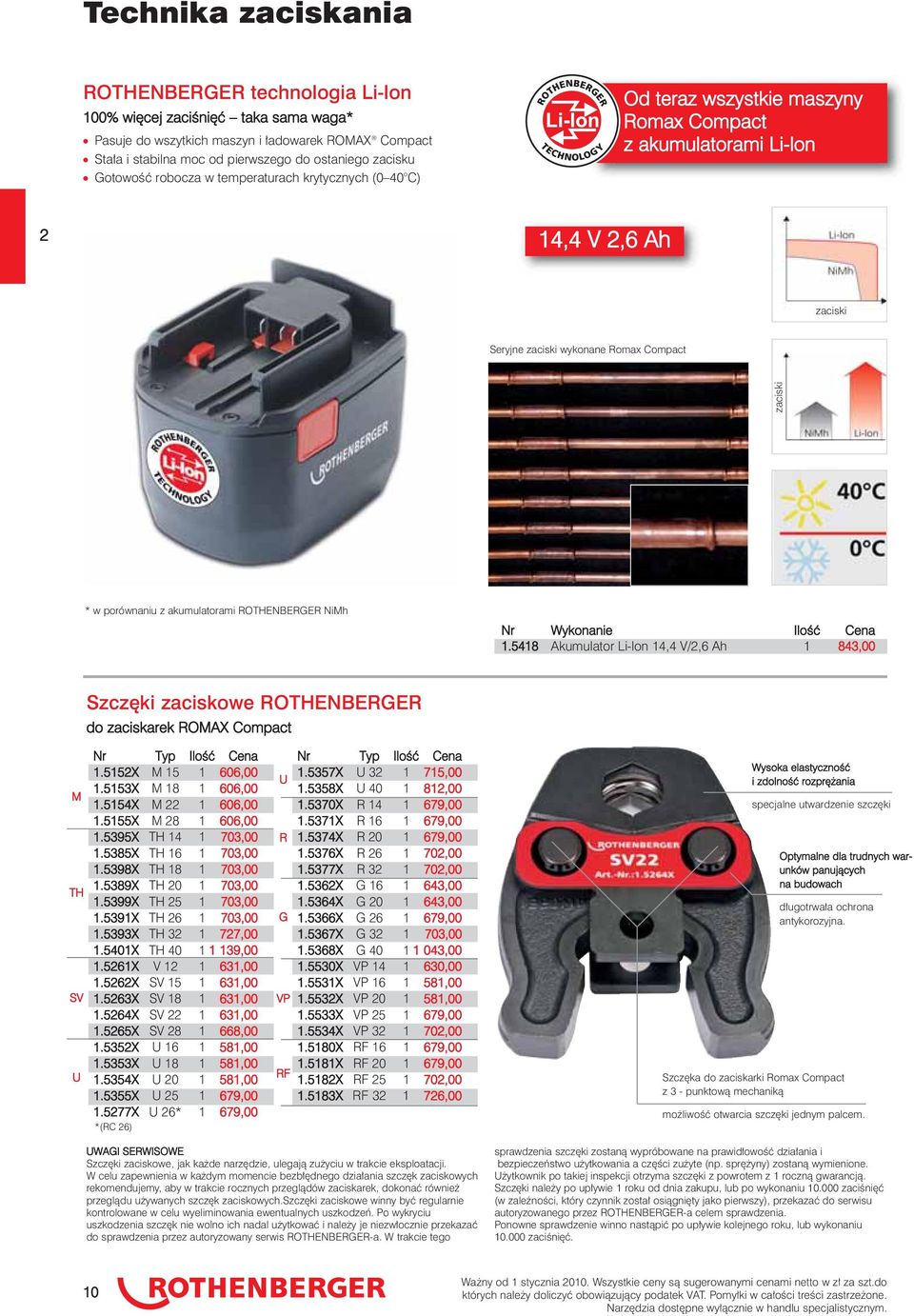

10 Technika zaciskania ROTHENBERGER technologia Li-lon 00% więcej zaciśnięć taka sama waga* Pasuje do wszytkich maszyn i ładowarek ROMAX Compact Stała i stabilna moc od pierwszego do ostaniego zacisku Gotowość robocza w temperaturach krytycznych (0 40 C) Od teraz wszystkie maszyny Romax Compact z akumulatorami Li-lon 2 4,4 V 2,6 Ah zaciski Seryjne zaciski wykonane Romax Compact zaciski * w porównaniu z akumulatorami ROTHENBERGER NiMh.548 Akumulator Li-lon 4,4 V/2,6 Ah 843,00 Szczęki zaciskowe ROTHENBERGER do zaciskarek ROMAX Compact M TH SV U Nr Typ Ilość Cena.552X M 5 606,00.553X M 8 606,00.554X M ,00.555X M , X TH 4 703, X TH 6 703, X TH 8 703, X TH , X TH ,00.539X TH , X TH ,00.540X TH 40 39,00.526X V 2 63, X SV 5 63, X SV 8 63, X SV 22 63, X SV , X U 6 58, X U 8 58, X U 20 58, X U , X U 26* 679,00 *(RC 26) U R G VP RF Nr Typ Ilość Cena.5357X U 32 75, X U 40 82, X R 4 679,00.537X R 6 679, X R , X R , X R , X G 6 643, X G , X G , X G , X G , X VP 4 630,00.553X VP 6 58, X VP 20 58, X VP , X VP ,00.580X RF 6 679,00.58X RF ,00.582X RF ,00.583X RF ,00 Wysoka elastyczność i zdolność rozprężania specjalne utwardzenie szczęki Optymalne dla trudnych warunków panujących na budowach długotrwała ochrona antykorozyjna. Szczęka do zaciskarki Romax Compact z 3 - punktową mechaniką możliwość otwarcia szczęki jednym palcem. UWAGI SERWISOWE Szczęki zaciskowe, jak każde narzędzie, ulegają zużyciu w trakcie eksploatacji. W celu zapewnienia w każdym momencie bezbłędnego działania szczęk zaciskowych rekomendujemy, aby w trakcie rocznych przeglądów zaciskarek, dokonać również przeglądu używanych szczęk zaciskowych.szczęki zaciskowe winny być regularnie kontrolowane w celu wyeliminowania ewentualnych uszkodzeń. Po wykryciu uszkodzenia szczęk nie wolno ich nadal użytkować i należy je niezwłocznie przekazać do sprawdzenia przez autoryzowany serwis ROTHENBERGER-a. W trakcie tego sprawdzenia szczęki zostaną wypróbowane na prawidłowość działania i bezpieczeństwo użytkowania a części zużyte (np. sprężyny) zostaną wymienione. Użytkownik po takiej inspekcji otrzyma szczęki z powrotem z roczną gwarancją. Szczęki należy po upływie roku od dnia zakupu, lub po wykonaniu zaciśnięć (w zależności, który czynnik został osiągnięty jako pierwszy), przekazać do serwisu autoryzowanego przez ROTHENBERGER-a celem sprawdzenia. Ponowne sprawdzenie winno nastąpić po upływie kolejnego roku, lub wykonaniu zaciśnięć. 0 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

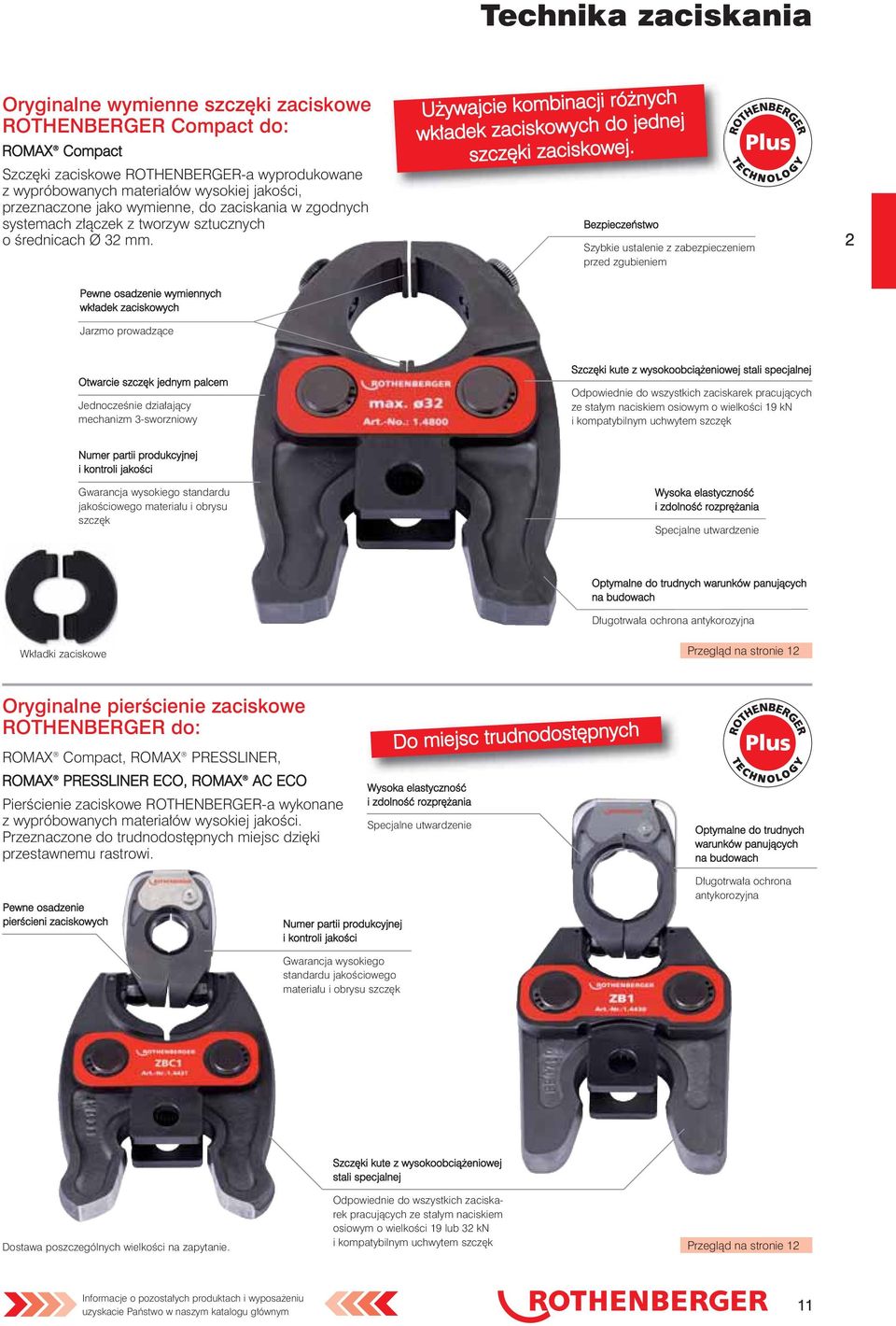

11 Technika zaciskania Oryginalne wymienne szczęki zaciskowe ROTHENBERGER Compact do: ROMAX Compact Szczęki zaciskowe ROTHENBERGER-a wyprodukowane z wypróbowanych materiałów wysokiej jakości, przeznaczone jako wymienne, do zaciskania w zgodnych systemach złączek z tworzyw sztucznych o średnicach Ø 32 mm. Używajcie kombinacji różnych wkładek zaciskowych do jednej szczęki zaciskowej. Bezpieczeństwo Szybkie ustalenie z zabezpieczeniem przed zgubieniem 2 Pewne osadzenie wymiennych wkładek zaciskowych Jarzmo prowadzące Otwarcie szczęk jednym palcem Jednocześnie działający mechanizm 3-sworzniowy Szczęki kute z wysokoobciążeniowej stali specjalnej Odpowiednie do wszystkich zaciskarek pracujących ze stałym naciskiem osiowym o wielkości 9 kn i kompatybilnym uchwytem szczęk Numer partii produkcyjnej i kontroli jakości Gwarancja wysokiego standardu jakościowego materiału i obrysu szczęk Wysoka elastyczność i zdolność rozprężania Specjalne utwardzenie Optymalne do trudnych warunków panujących na budowach Długotrwała ochrona antykorozyjna Wkładki zaciskowe Przegląd na stronie 2 Oryginalne pierścienie zaciskowe ROTHENBERGER do: ROMAX Compact, ROMAX PRESSLINER, ROMAX PRESSLINER ECO, ROMAX AC ECO Pierścienie zaciskowe ROTHENBERGER-a wykonane z wypróbowanych materiałów wysokiej jakości. Przeznaczone do trudnodostępnych miejsc dzięki przestawnemu rastrowi. Do miejsc trudnodostępnych Wysoka elastyczność i zdolność rozprężania Specjalne utwardzenie Optymalne do trudnych warunków panujących na budowach Pewne osadzenie pierścieni zaciskowych Numer partii produkcyjnej i kontroli jakości Gwarancja wysokiego standardu jakościowego materiału i obrysu szczęk Długotrwała ochrona antykorozyjna Dostawa poszczególnych wielkości na zapytanie. Szczęki kute z wysokoobciążeniowej stali specjalnej Odpowiednie do wszystkich zaciskarek pracujących ze stałym naciskiem osiowym o wielkości 9 lub 32 kn i kompatybilnym uchwytem szczęk Przegląd na stronie 2 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym

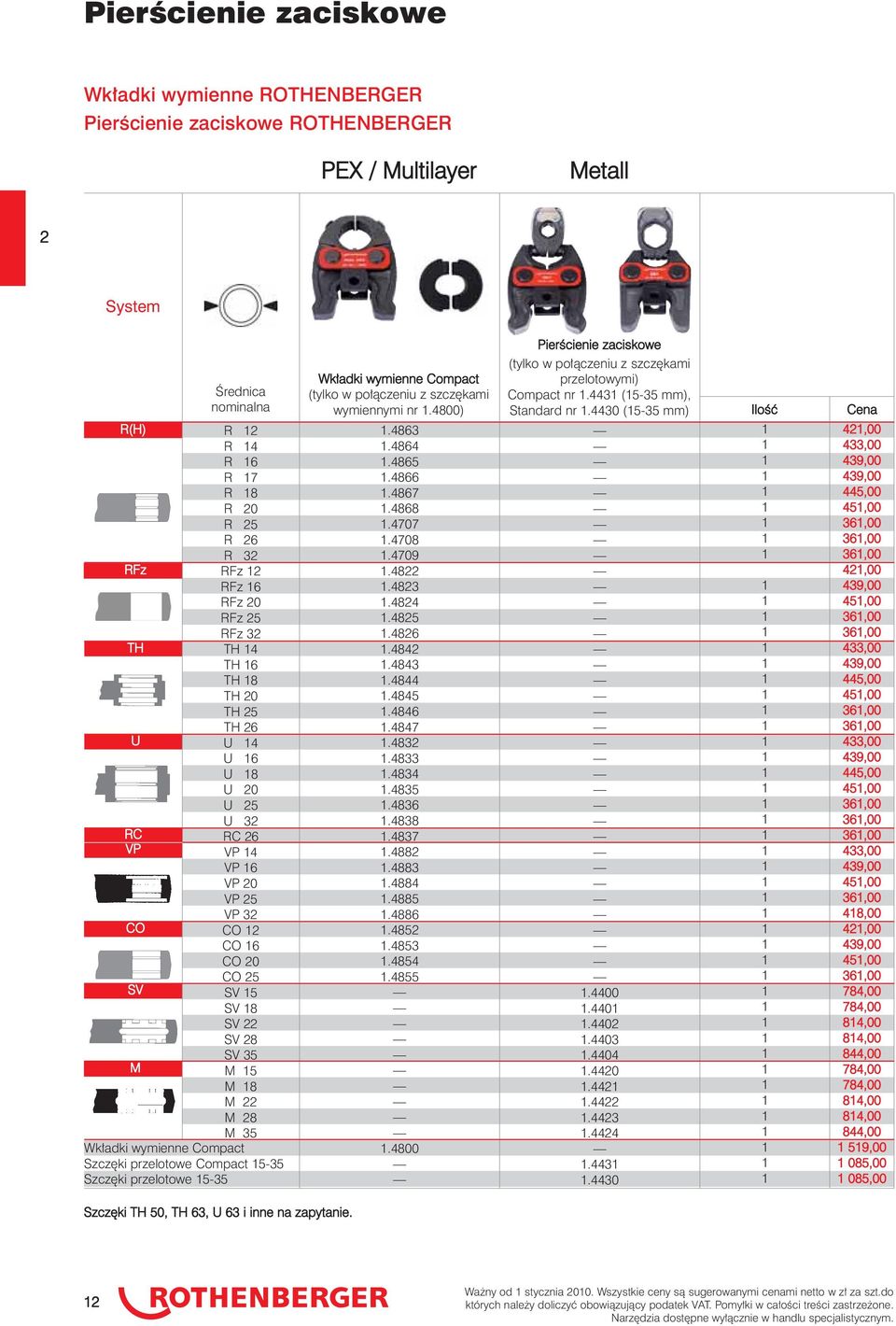

12 Pierścienie zaciskowe Wkładki wymienne ROTHENBERGER Pierścienie zaciskowe ROTHENBERGER PEX / Multilayer Metall 2 System R(H) RFz TH U RC VP CO SV M Średnica nominalna R 2 R 4 R 6 R 7 R 8 R 20 R 25 R 26 R 32 RFz 2 RFz 6 RFz 20 RFz 25 RFz 32 TH 4 TH 6 TH 8 TH 20 TH 25 TH 26 U 4 U 6 U 8 U 20 U 25 U 32 RC 26 VP 4 VP 6 VP 20 VP 25 VP 32 CO 2 CO 6 CO 20 CO 25 SV 5 SV 8 SV 22 SV 28 SV 35 M 5 M 8 M 22 M 28 M 35 Wkładki wymienne Compact Szczęki przelotowe Compact 5-35 Szczęki przelotowe 5-35 Pierścienie zaciskowe (tylko w połączeniu z szczękami Wkładki wymienne Compact (tylko w połączeniu z szczękami wymiennymi nr.4800) przelotowymi) Compact nr.443 (5-35 mm), Standard nr.4430 (5-35 mm) Ilość Cena ,00 433,00 439,00 439,00 445,00 45,00 36,00 36,00 36,00 42,00 439,00 45,00 36,00 36,00 433,00 439,00 445,00 45,00 36,00 36,00 433,00 439,00 445,00 45,00 36,00 36,00 36,00 433,00 439,00 45,00 36,00 48,00 42,00 439,00 45,00 36,00 784,00 784,00 84,00 84,00 844,00 784,00 784,00 84,00 84,00 844,00 59,00 085,00 085,00 Szczęki TH 50, TH 63, U 63 i inne na zapytanie. 2 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

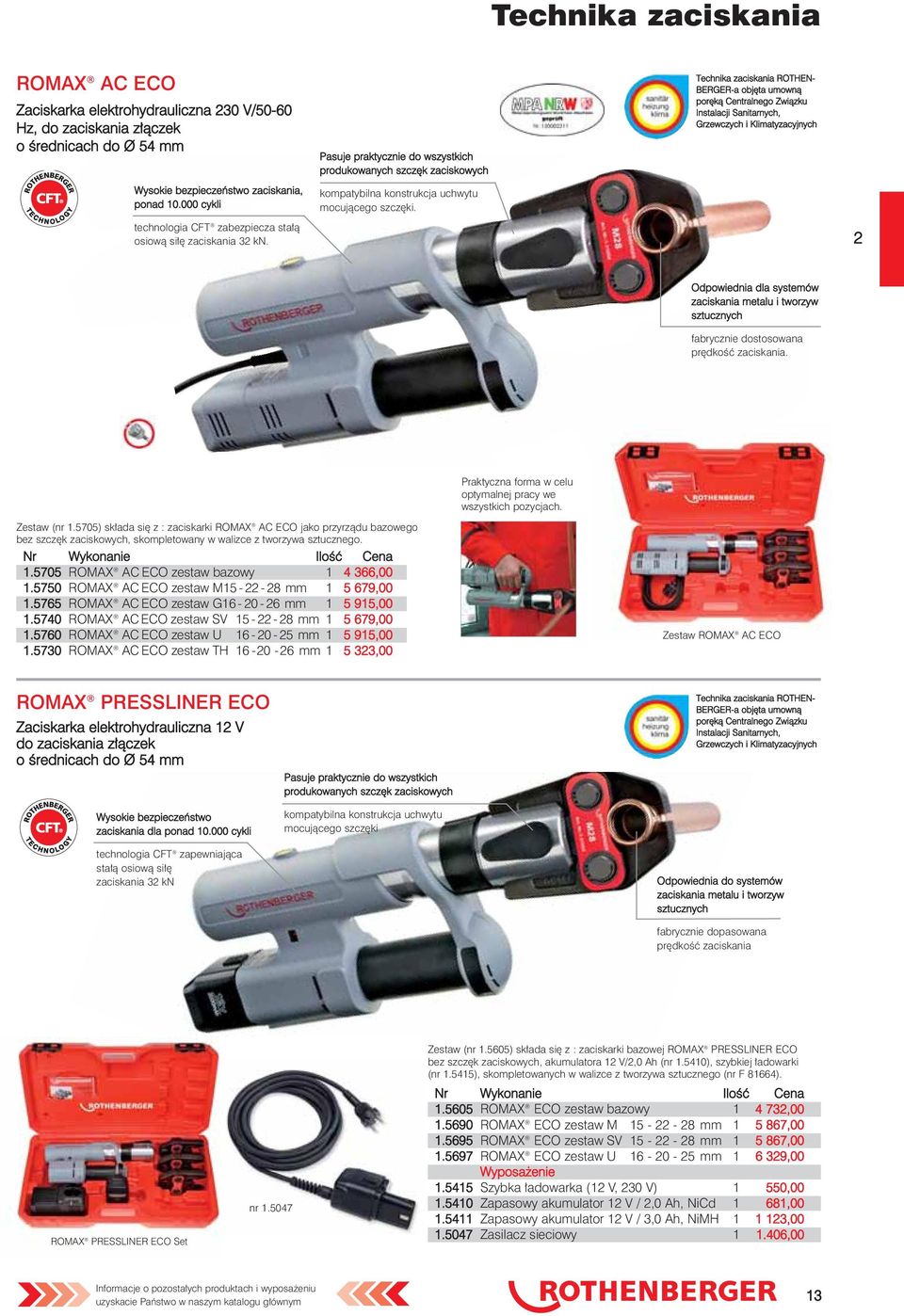

13 Technika zaciskania ROMAX AC ECO Zaciskarka elektrohydrauliczna 230 V/50-60 Hz, do zaciskania złączek o średnicach do Ø 54 mm Wysokie bezpieczeństwo zaciskania, ponad cykli Pasuje praktycznie do wszystkich produkowanych szczęk zaciskowych kompatybilna konstrukcja uchwytu mocującego szczęki. Technika zaciskania ROTHEN- BERGER-a objęta umowną poręką Centralnego Związku Instalacji Sanitarnych, Grzewczych i Klimatyzacyjnych technologia CFT zabezpiecza stałą osiową siłę zaciskania 32 kn. 2 Odpowiednia dla systemów zaciskania metalu i tworzyw sztucznych fabrycznie dostosowana prędkość zaciskania. Praktyczna forma w celu optymalnej pracy we wszystkich pozycjach. Zestaw (nr.5705) składa się z : zaciskarki ROMAX AC ECO jako przyrządu bazowego bez szczęk zaciskowych, skompletowany w walizce z tworzywa sztucznego ROMAX AC ECO zestaw bazowy 4 366, ROMAX AC ECO zestaw M mm 5 679, ROMAX AC ECO zestaw G mm 5 95, ROMAX AC ECO zestaw SV mm 5 679, ROMAX AC ECO zestaw U mm 5 95, ROMAX AC ECO zestaw TH mm 5 323,00 Zestaw ROMAX AC ECO ROMAX PRESSLINER ECO Zaciskarka elektrohydrauliczna 2 V do zaciskania złączek o średnicach do Ø 54 mm Wysokie bezpieczeństwo zaciskania dla ponad cykli technologia CFT zapewniająca stałą osiową siłę zaciskania 32 kn Pasuje praktycznie do wszystkich produkowanych szczęk zaciskowych kompatybilna konstrukcja uchwytu mocującego szczęki Technika zaciskania ROTHEN- BERGER-a objęta umowną poręką Centralnego Związku Instalacji Sanitarnych, Grzewczych i Klimatyzacyjnych Odpowiednia do systemów zaciskania metalu i tworzyw sztucznych fabrycznie dopasowana prędkość zaciskania ROMAX PRESSLINER ECO Set nr.5047 Zestaw (nr.5605) składa się z : zaciskarki bazowej ROMAX PRESSLINER ECO bez szczęk zaciskowych, akumulatora 2 V/2,0 Ah (nr.540), szybkiej ładowarki (nr.545), skompletowanych w walizce z tworzywa sztucznego (nr F 8664) ROMAX ECO zestaw bazowy 4 732, ROMAX ECO zestaw M mm 5 867, ROMAX ECO zestaw SV mm 5 867, ROMAX ECO zestaw U mm 6 329,00 Wyposażenie.545 Szybka ładowarka (2 V, 230 V) 550, Zapasowy akumulator 2 V / 2,0 Ah, NiCd 68,00.54 Zapasowy akumulator 2 V / 3,0 Ah, NiMH 23, Zasilacz sieciowy.406,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 3

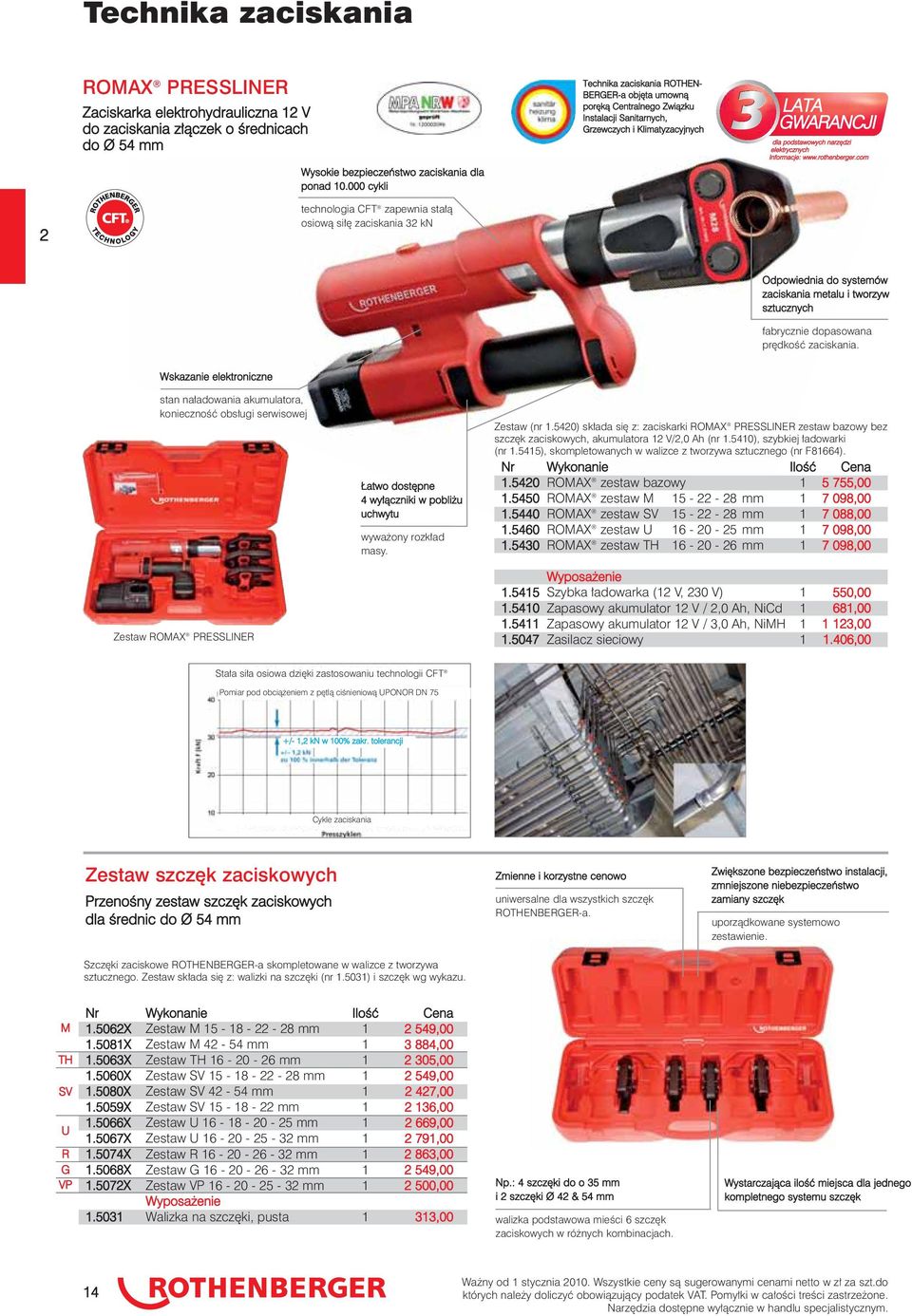

14 Technika zaciskania ROMAX PRESSLINER Zaciskarka elektrohydrauliczna 2 V do zaciskania złączek o średnicach do Ø 54 mm Wysokie bezpieczeństwo zaciskania dla ponad cykli Technika zaciskania ROTHEN- BERGER-a objęta umowną poręką Centralnego Związku Instalacji Sanitarnych, Grzewczych i Klimatyzacyjnych LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: 2 technologia CFT zapewnia stałą osiową siłę zaciskania 32 kn Odpowiednia do systemów zaciskania metalu i tworzyw sztucznych fabrycznie dopasowana prędkość zaciskania. Wskazanie elektroniczne stan naładowania akumulatora, konieczność obsługi serwisowej Zestaw ROMAX PRESSLINER Łatwo dostępne 4 wyłączniki w pobliżu uchwytu wyważony rozkład masy. Zestaw (nr.5420) składa się z: zaciskarki ROMAX PRESSLINER zestaw bazowy bez szczęk zaciskowych, akumulatora 2 V/2,0 Ah (nr.540), szybkiej ładowarki (nr.545), skompletowanych w walizce z tworzywa sztucznego (nr F8664) ROMAX zestaw bazowy 5 755, ROMAX zestaw M mm 7 098, ROMAX zestaw SV mm 7 088, ROMAX zestaw U mm 7 098, ROMAX zestaw TH mm 7 098,00 Wyposażenie.545 Szybka ładowarka (2 V, 230 V) 550, Zapasowy akumulator 2 V / 2,0 Ah, NiCd 68,00.54 Zapasowy akumulator 2 V / 3,0 Ah, NiMH 23, Zasilacz sieciowy.406,00 Stała siła osiowa dzięki zastosowaniu technologii CFT Pomiar pod obciążeniem z pętlą ciśnieniową UPONOR DN 75 +/-,2 kn w 00% zakr. tolerancji Cykle zaciskania Zestaw szczęk zaciskowych Przenośny zestaw szczęk zaciskowych dla średnic do Ø 54 mm Zmienne i korzystne cenowo uniwersalne dla wszystkich szczęk ROTHENBERGER-a. Zwiększone bezpieczeństwo instalacji, zmniejszone niebezpieczeństwo zamiany szczęk uporządkowane systemowo zestawienie. Szczęki zaciskowe ROTHENBERGER-a skompletowane w walizce z tworzywa sztucznego. Zestaw składa się z: walizki na szczęki (nr.503) i szczęk wg wykazu. M TH SV U R G VP.5062X Zestaw M mm 2 549,00.508X Zestaw M mm 3 884, X Zestaw TH mm 2 305, X Zestaw SV mm 2 549, X Zestaw SV mm 2 427, X Zestaw SV mm 2 36, X Zestaw U mm 2 669, X Zestaw U mm 2 79, X Zestaw R mm 2 863, X Zestaw G mm 2 549, X Zestaw VP mm 2 500,00 Wyposażenie.503 Walizka na szczęki, pusta 33,00 Np.: 4 szczęki do o 35 mm i 2 szczęki Ø 42 & 54 mm walizka podstawowa mieści 6 szczęk zaciskowych w różnych kombinacjach. Wystarczająca ilość miejsca dla jednego kompletnego systemu szczęk 4 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

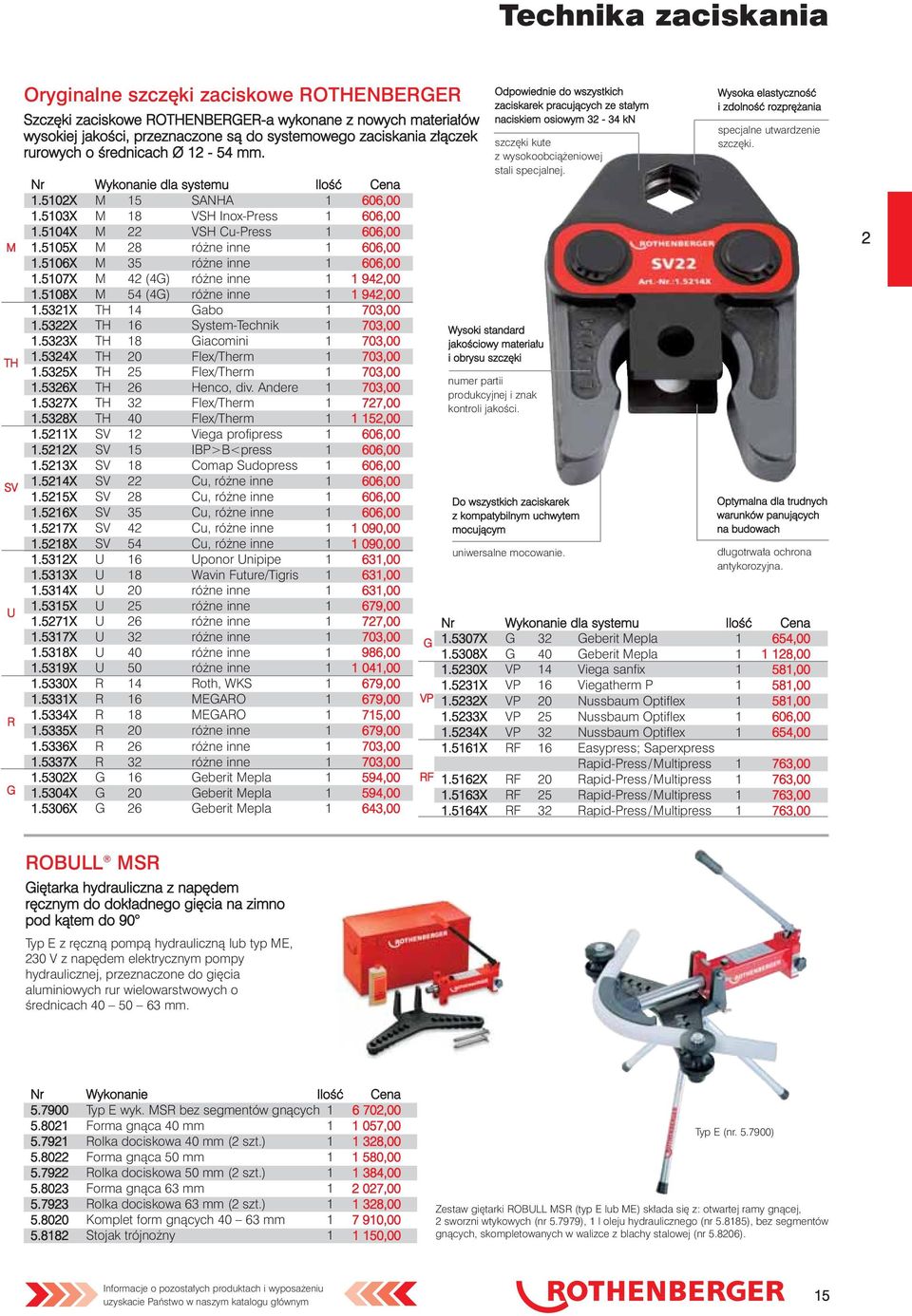

15 Technika zaciskania M TH SV U R G Oryginalne szczęki zaciskowe ROTHENBERGER Szczęki zaciskowe ROTHENBERGER-a wykonane z nowych materiałów wysokiej jakości, przeznaczone są do systemowego zaciskania złączek rurowych o średnicach Ø 2-54 mm. Nr Wykonanie dla systemu Ilość Cena.502X M 5 SANHA 606,00.503X M 8 VSH Inox-Press 606,00.504X M 22 VSH Cu-Press 606,00.505X M 28 różne inne 606,00.506X M 35 różne inne 606,00.507X M 42 (4G) różne inne 942,00.508X M 54 (4G) różne inne 942,00.532X TH 4 Gabo 703, X TH 6 System-Technik 703, X TH 8 Giacomini 703, X TH 20 Flex/Therm 703, X TH 25 Flex/Therm 703, X TH 26 Henco, div. Andere 703, X TH 32 Flex/Therm 727, X TH 40 Flex/Therm 52,00.52X SV 2 Viega profipress 606,00.522X SV 5 IBP>B<press 606,00.523X SV 8 Comap Sudopress 606,00.524X SV 22 Cu, różne inne 606,00.525X SV 28 Cu, różne inne 606,00.526X SV 35 Cu, różne inne 606,00.527X SV 42 Cu, różne inne 090,00.528X SV 54 Cu, różne inne 090,00.532X U 6 Uponor Unipipe 63,00.533X U 8 Wavin Future/Tigris 63,00.534X U 20 różne inne 63,00.535X U 25 różne inne 679,00.527X U 26 różne inne 727,00.537X U 32 różne inne 703,00.538X U 40 różne inne 986,00.539X U 50 różne inne 04, X R 4 Roth, WKS 679,00.533X R 6 MEGARO 679, X R 8 MEGARO 75, X R 20 różne inne 679, X R 26 różne inne 703, X R 32 różne inne 703, X G 6 Geberit Mepla 594, X G 20 Geberit Mepla 594, X G 26 Geberit Mepla 643,00 G VP RF Odpowiednie do wszystkich zaciskarek pracujących ze stałym naciskiem osiowym kn szczęki kute z wysokoobciążeniowej stali specjalnej. Wysoki standard jakościowy materiału i obrysu szczęki numer partii produkcyjnej i znak kontroli jakości. Do wszystkich zaciskarek z kompatybilnym uchwytem mocującym uniwersalne mocowanie. Wysoka elastyczność i zdolność rozprężania specjalne utwardzenie szczęki. Optymalna dla trudnych warunków panujących na budowach długotrwała ochrona antykorozyjna. Nr Wykonanie dla systemu Ilość Cena.5307X G 32 Geberit Mepla 654, X G 40 Geberit Mepla 28, X VP 4 Viega sanfix 58,00.523X VP 6 Viegatherm P 58, X VP 20 Nussbaum Optiflex 58, X VP 25 Nussbaum Optiflex 606, X VP 32 Nussbaum Optiflex 654,00.56X RF 6 Easypress; Saperxpress Rapid-Press/ Multipress 763,00.562X RF 20 Rapid-Press/ Multipress 763,00.563X RF 25 Rapid-Press/ Multipress 763,00.564X RF 32 Rapid-Press/ Multipress 763,00 2 ROBULL MSR Giętarka hydrauliczna z napędem ręcznym do dokładnego gięcia na zimno pod kątem do 90 Typ E z ręczną pompą hydrauliczną lub typ ME, 230 V z napędem elektrycznym pompy hydraulicznej, przeznaczone do gięcia aluminiowych rur wielowarstwowych o średnicach mm Typ E wyk. MSR bez segmentów gnących 6 702, Forma gnąca 40 mm 057, Rolka dociskowa 40 mm (2 szt.) 328, Forma gnąca 50 mm 580, Rolka dociskowa 50 mm (2 szt.) 384, Forma gnąca 63 mm 2 027, Rolka dociskowa 63 mm (2 szt.) 328, Komplet form gnących mm 7 90, Stojak trójnożny 50,00 Typ E (nr ) Zestaw giętarki ROBULL MSR (typ E lub ME) składa się z: otwartej ramy gnącej, 2 sworzni wtykowych (nr ), l oleju hydraulicznego (nr 5.885), bez segmentów gnących, skompletowanych w walizce z blachy stalowej (nr ). Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 5

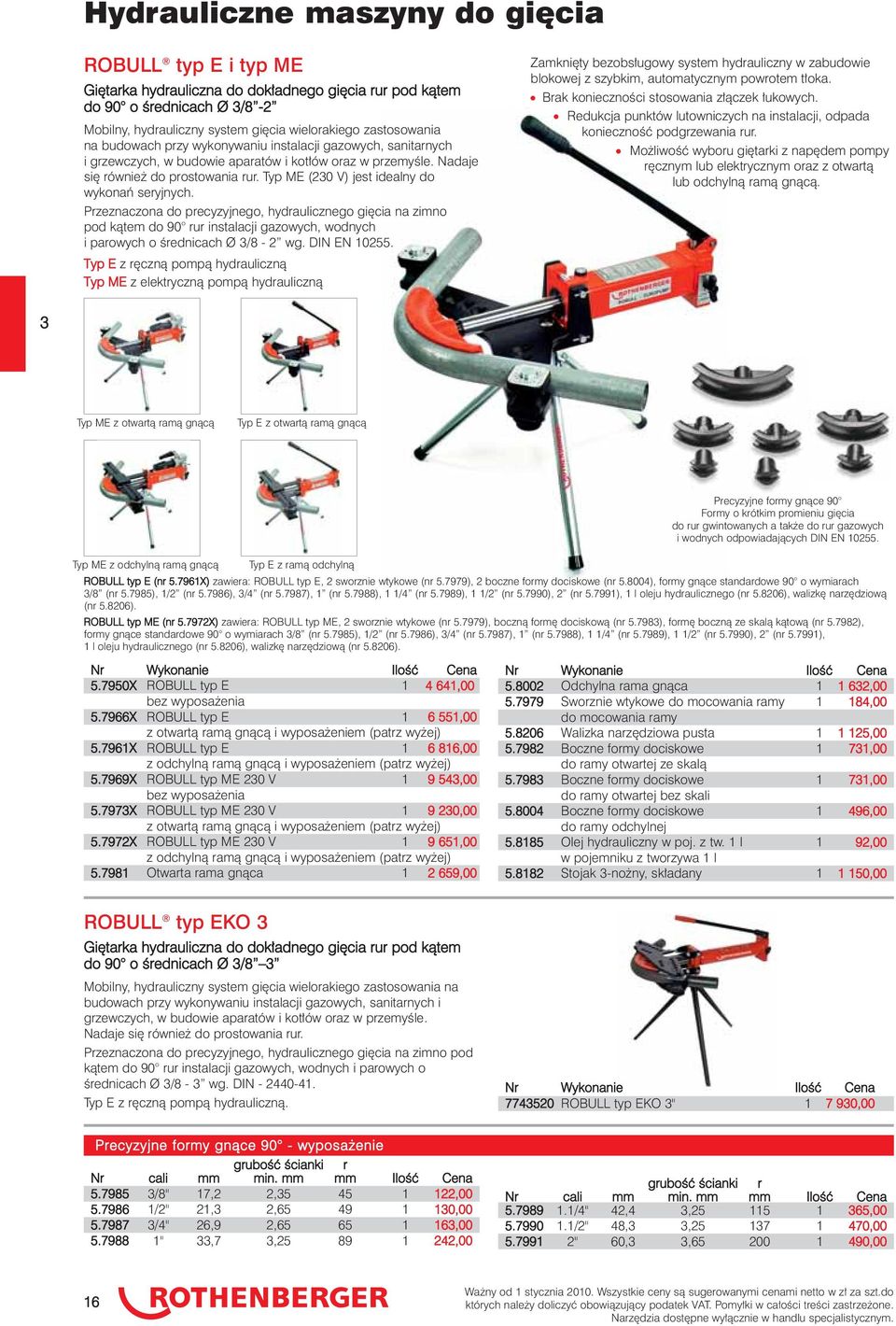

16 Hydrauliczne maszyny do gięcia ROBULL typ E i typ ME Giętarka hydrauliczna do dokładnego gięcia rur pod kątem do 90 o średnicach Ø 3/8-2 Mobilny, hydrauliczny system gięcia wielorakiego zastosowania na budowach przy wykonywaniu instalacji gazowych, sanitarnych i grzewczych, w budowie aparatów i kotłów oraz w przemyśle. Nadaje się również do prostowania rur. Typ ME (230 V) jest idealny do wykonań seryjnych. Przeznaczona do precyzyjnego, hydraulicznego gięcia na zimno pod kątem do 90 rur instalacji gazowych, wodnych i parowych o średnicach Ø 3/8-2 wg. DIN EN Typ E z ręczną pompą hydrauliczną Typ ME z elektryczną pompą hydrauliczną Zamknięty bezobsługowy system hydrauliczny w zabudowie blokowej z szybkim, automatycznym powrotem tłoka. Brak konieczności stosowania złączek łukowych. Redukcja punktów lutowniczych na instalacji, odpada konieczność podgrzewania rur. Możliwość wyboru giętarki z napędem pompy ręcznym lub elektrycznym oraz z otwartą lub odchylną ramą gnącą. 3 Typ ME z otwartą ramą gnącą Typ E z otwartą ramą gnącą Typ ME z odchylną ramą gnącą Typ E z ramą odchylną Precyzyjne formy gnące 90 Formy o krótkim promieniu gięcia do rur gwintowanych a także do rur gazowych i wodnych odpowiadających DIN EN ROBULL typ E (nr 5.796X) zawiera: ROBULL typ E, 2 sworznie wtykowe (nr ), 2 boczne formy dociskowe (nr ), formy gnące standardowe 90 o wymiarach 3/8 (nr ), /2 (nr ), 3/4 (nr ), (nr ), /4 (nr ), /2 (nr ), 2 (nr 5.799), l oleju hydraulicznego (nr ), walizkę narzędziową (nr ). ROBULL typ ME (nr X) zawiera: ROBULL typ ME, 2 sworznie wtykowe (nr ), boczną formę dociskową (nr ), formę boczną ze skalą kątową (nr ), formy gnące standardowe 90 o wymiarach 3/8 (nr ), /2 (nr ), 3/4 (nr ), (nr ), /4 (nr ), /2 (nr ), 2 (nr 5.799), l oleju hydraulicznego (nr ), walizkę narzędziową (nr ) X ROBULL typ E 4 64,00 bez wyposażenia X ROBULL typ E 6 55,00 z otwartą ramą gnącą i wyposażeniem (patrz wyżej) 5.796X ROBULL typ E 6 86,00 z odchylną ramą gnącą i wyposażeniem (patrz wyżej) X ROBULL typ ME 230 V 9 543,00 bez wyposażenia X ROBULL typ ME 230 V 9 230,00 z otwartą ramą gnącą i wyposażeniem (patrz wyżej) X ROBULL typ ME 230 V 9 65,00 z odchylną ramą gnącą i wyposażeniem (patrz wyżej) Otwarta rama gnąca 2 659, Odchylna rama gnąca 632, Sworznie wtykowe do mocowania ramy 84,00 do mocowania ramy Walizka narzędziowa pusta 25, Boczne formy dociskowe 73,00 do ramy otwartej ze skalą Boczne formy dociskowe 73,00 do ramy otwartej bez skali Boczne formy dociskowe 496,00 do ramy odchylnej Olej hydrauliczny w poj. z tw. l 92,00 w pojemniku z tworzywa l Stojak 3-nożny, składany 50,00 ROBULL typ EKO 3 Giętarka hydrauliczna do dokładnego gięcia rur pod kątem do 90 o średnicach Ø 3/8 3 Mobilny, hydrauliczny system gięcia wielorakiego zastosowania na budowach przy wykonywaniu instalacji gazowych, sanitarnych i grzewczych, w budowie aparatów i kotłów oraz w przemyśle. Nadaje się również do prostowania rur. Przeznaczona do precyzyjnego, hydraulicznego gięcia na zimno pod kątem do 90 rur instalacji gazowych, wodnych i parowych o średnicach Ø 3/8-3 wg. DIN Typ E z ręczną pompą hydrauliczną ROBULL typ EKO 3" 7 930,00 Precyzyjne formy gnące 90 - wyposażenie grubość ścianki r Nr cali mm min. mm mm Ilość Cena /8" 7,2 2, , /2" 2,3 2, , /4" 26,9 2, , " 33,7 3, ,00 grubość ścianki r Nr cali mm min. mm mm Ilość Cena /4" 42,4 3, , /2" 48,3 3, , " 60,3 3, ,00 6 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

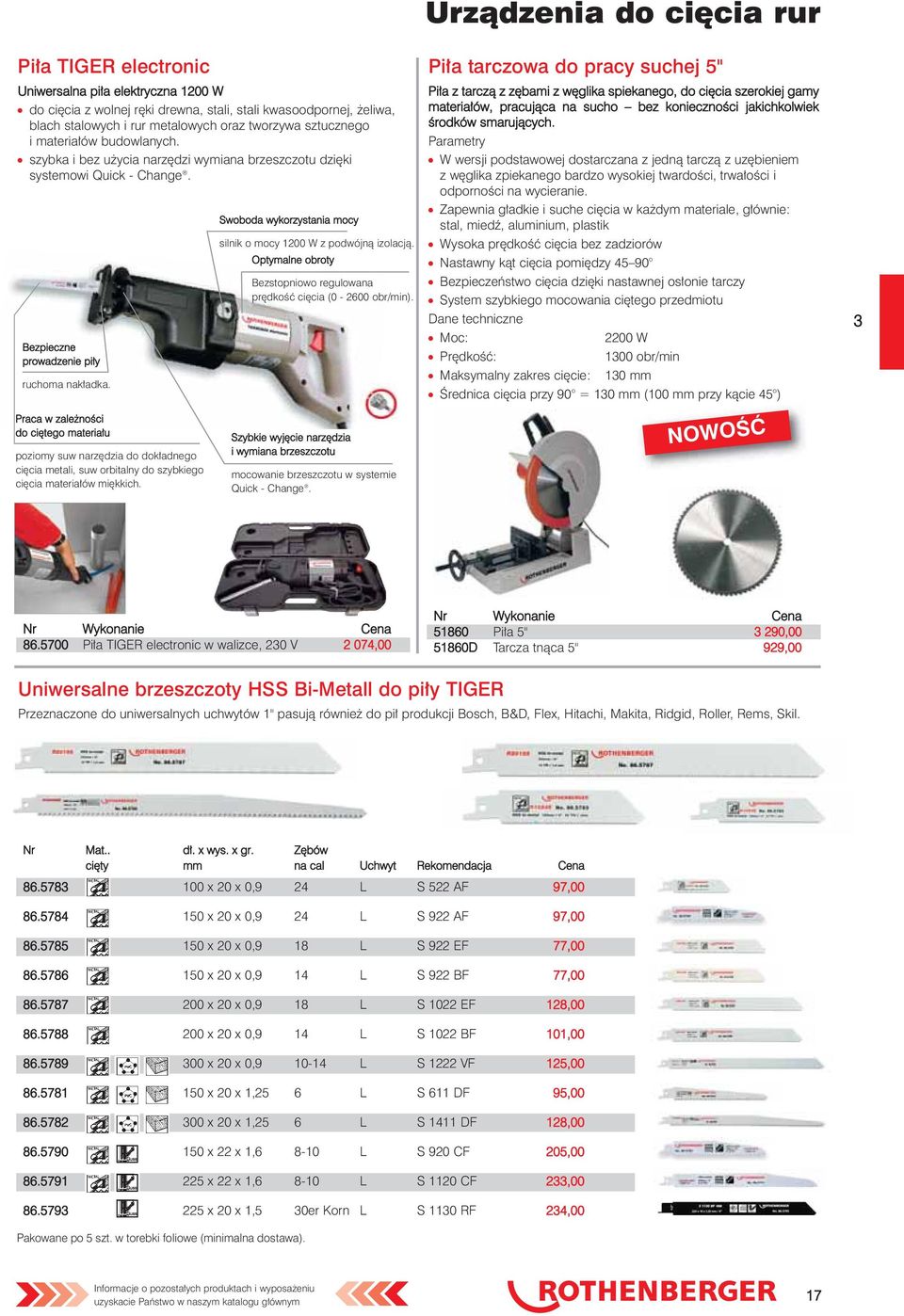

17 Piła TIGER electronic Uniwersalna piła elektryczna 200 W do cięcia z wolnej ręki drewna, stali, stali kwasoodpornej, żeliwa, blach stalowych i rur metalowych oraz tworzywa sztucznego i materiałów budowlanych. szybka i bez użycia narzędzi wymiana brzeszczotu dzięki systemowi Quick - Change. Bezpieczne prowadzenie piły ruchoma nakładka. Praca w zależności do ciętego materiału poziomy suw narzędzia do dokładnego cięcia metali, suw orbitalny do szybkiego cięcia materiałów miękkich. Swoboda wykorzystania mocy silnik o mocy 200 W z podwójną izolacją. Optymalne obroty Bezstopniowo regulowana prędkość cięcia ( obr/min). Szybkie wyjęcie narzędzia i wymiana brzeszczotu mocowanie brzeszczotu w systemie Quick - Change. Urządzenia do cięcia rur Piła tarczowa do pracy suchej 5" Piła z tarczą z zębami z węglika spiekanego, do cięcia szerokiej gamy materiałów, pracująca na sucho bez konieczności jakichkolwiek środków smarujących. Parametry W wersji podstawowej dostarczana z jedną tarczą z uzębieniem z węglika zpiekanego bardzo wysokiej twardości, trwałości i odporności na wycieranie. Zapewnia gładkie i suche cięcia w każdym materiale, głównie: stal, miedź, aluminium, plastik Wysoka prędkość cięcia bez zadziorów Nastawny kąt cięcia pomiędzy Bezpieczeństwo cięcia dzięki nastawnej osłonie tarczy System szybkiego mocowania ciętego przedmiotu Dane techniczne Moc: 2200 W Prędkość: 300 obr/min Maksymalny zakres cięcie: 30 mm Średnica cięcia przy 90 = 30 mm (00 mm przy kącie 45 ) NOWOŚĆ 3 Nr Wykonanie Cena Piła TIGER electronic w walizce, 230 V 2 074,00 Nr Wykonanie Cena 5860 Piła 5" 3 290, D Tarcza tnąca 5" 929,00 Uniwersalne brzeszczoty HSS Bi-Metall do piły TIGER Przeznaczone do uniwersalnych uchwytów " pasują również do pił produkcji Bosch, B&D, Flex, Hitachi, Makita, Ridgid, Roller, Rems, Skil. Nr Mat.. dł. x wys. x gr. Zębów cięty mm na cal Uchwyt Rekomendacja Cena x 20 x 0,9 24 L S 522 AF 97, x 20 x 0,9 24 L S 922 AF 97, x 20 x 0,9 8 L S 922 EF 77, x 20 x 0,9 4 L S 922 BF 77, x 20 x 0,9 8 L S 022 EF 28, x 20 x 0,9 4 L S 022 BF 0, x 20 x 0,9 0-4 L S 222 VF 25, x 20 x,25 6 L S 6 DF 95, x 20 x,25 6 L S 4 DF 28, x 22 x,6 8-0 L S 920 CF 205,00 Guss x 22 x,6 8-0 L S 20 CF 233,00 Guss Guss 225 x 20 x,5 30er Korn L S 30 RF 234,00 Pakowane po 5 szt. w torebki foliowe (minimalna dostawa). Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 7

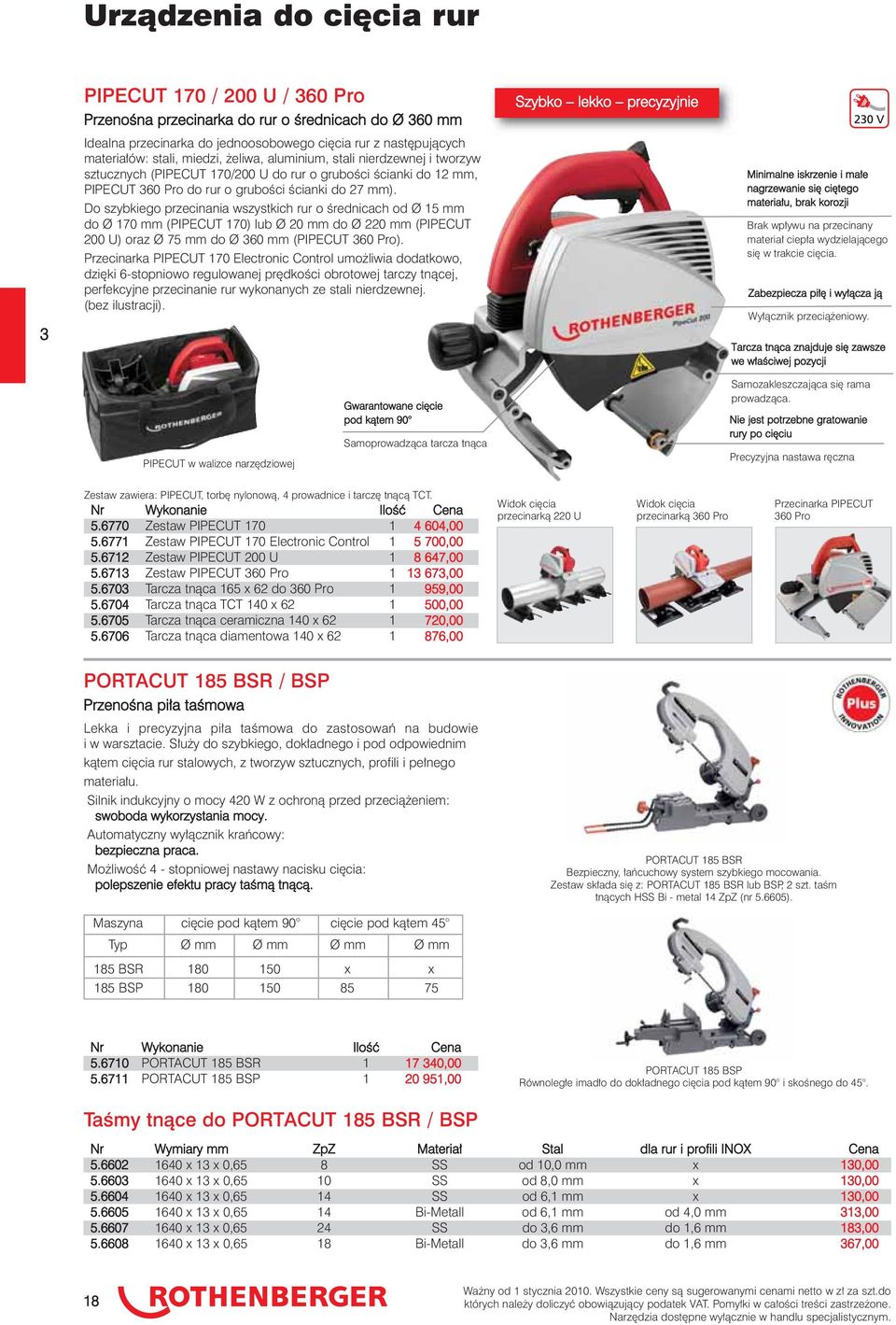

18 Urządzenia do cięcia rur PIPECUT 70 / 200 U / 360 Pro Przenośna przecinarka do rur o średnicach do Ø 360 mm Szybko lekko precyzyjnie 3 Idealna przecinarka do jednoosobowego cięcia rur z następujących materiałów: stali, miedzi, żeliwa, aluminium, stali nierdzewnej i tworzyw sztucznych (PIPECUT 70/200 U do rur o grubości ścianki do 2 mm, PIPECUT 360 Pro do rur o grubości ścianki do 27 mm). Do szybkiego przecinania wszystkich rur o średnicach od Ø 5 mm do Ø 70 mm (PIPECUT 70) lub Ø 20 mm do Ø 220 mm (PIPECUT 200 U) oraz Ø 75 mm do Ø 360 mm (PIPECUT 360 Pro). Przecinarka PIPECUT 70 Electronic Control umożliwia dodatkowo, dzięki 6-stopniowo regulowanej prędkości obrotowej tarczy tnącej, perfekcyjne przecinanie rur wykonanych ze stali nierdzewnej. (bez ilustracji). Minimalne iskrzenie i małe nagrzewanie się ciętego materiału, brak korozji Brak wpływu na przecinany materiał ciepła wydzielającego się w trakcie cięcia. Zabezpiecza piłę i wyłącza ją Wyłącznik przeciążeniowy. Tarcza tnąca znajduje się zawsze we właściwej pozycji PIPECUT w walizce narzędziowej Gwarantowane cięcie pod kątem 90 Samoprowadząca tarcza tnąca Samozakleszczająca się rama prowadząca. Nie jest potrzebne gratowanie rury po cięciu Precyzyjna nastawa ręczna Zestaw zawiera: PIPECUT, torbę nylonową, 4 prowadnice i tarczę tnącą TCT Zestaw PIPECUT , Zestaw PIPECUT 70 Electronic Control 5 700, Zestaw PIPECUT 200 U 8 647, Zestaw PIPECUT 360 Pro 3 673, Tarcza tnąca 65 x 62 do 360 Pro 959, Tarcza tnąca TCT 40 x , Tarcza tnąca ceramiczna 40 x , Tarcza tnąca diamentowa 40 x ,00 Widok cięcia przecinarką 220 U Widok cięcia przecinarką 360 Pro Przecinarka PIPECUT 360 Pro PORTACUT 85 BSR / BSP Przenośna piła taśmowa Lekka i precyzyjna piła taśmowa do zastosowań na budowie i w warsztacie. Służy do szybkiego, dokładnego i pod odpowiednim kątem cięcia rur stalowych, z tworzyw sztucznych, profili i pełnego materiału. Silnik indukcyjny o mocy 420 W z ochroną przed przeciążeniem: swoboda wykorzystania mocy. Automatyczny wyłącznik krańcowy: bezpieczna praca. Możliwość 4 - stopniowej nastawy nacisku cięcia: polepszenie efektu pracy taśmą tnącą. PORTACUT 85 BSR Bezpieczny, łańcuchowy system szybkiego mocowania. Zestaw składa się z: PORTACUT 85 BSR lub BSP, 2 szt. taśm tnących HSS Bi - metal 4 ZpZ (nr ). Maszyna cięcie pod kątem 90 cięcie pod kątem 45 Typ Ø mm Ø mm Ø mm Ø mm 85 BSR x x 85 BSP PORTACUT 85 BSR 7 340, PORTACUT 85 BSP 20 95,00 PORTACUT 85 BSP Równoległe imadło do dokładnego cięcia pod kątem 90 i skośnego do 45. Taśmy tnące do PORTACUT 85 BSR / BSP Nr Wymiary mm ZpZ Materiał Stal dla rur i profili INOX Cena x 3 x 0,65 8 SS od 0,0 mm x 30, x 3 x 0,65 0 SS od 8,0 mm x 30, x 3 x 0,65 4 SS od 6, mm x 30, x 3 x 0,65 4 Bi-Metall od 6, mm od 4,0 mm 33, x 3 x 0,65 24 SS do 3,6 mm do,6 mm 83, x 3 x 0,65 8 Bi-Metall do 3,6 mm do,6 mm 367,00 8 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

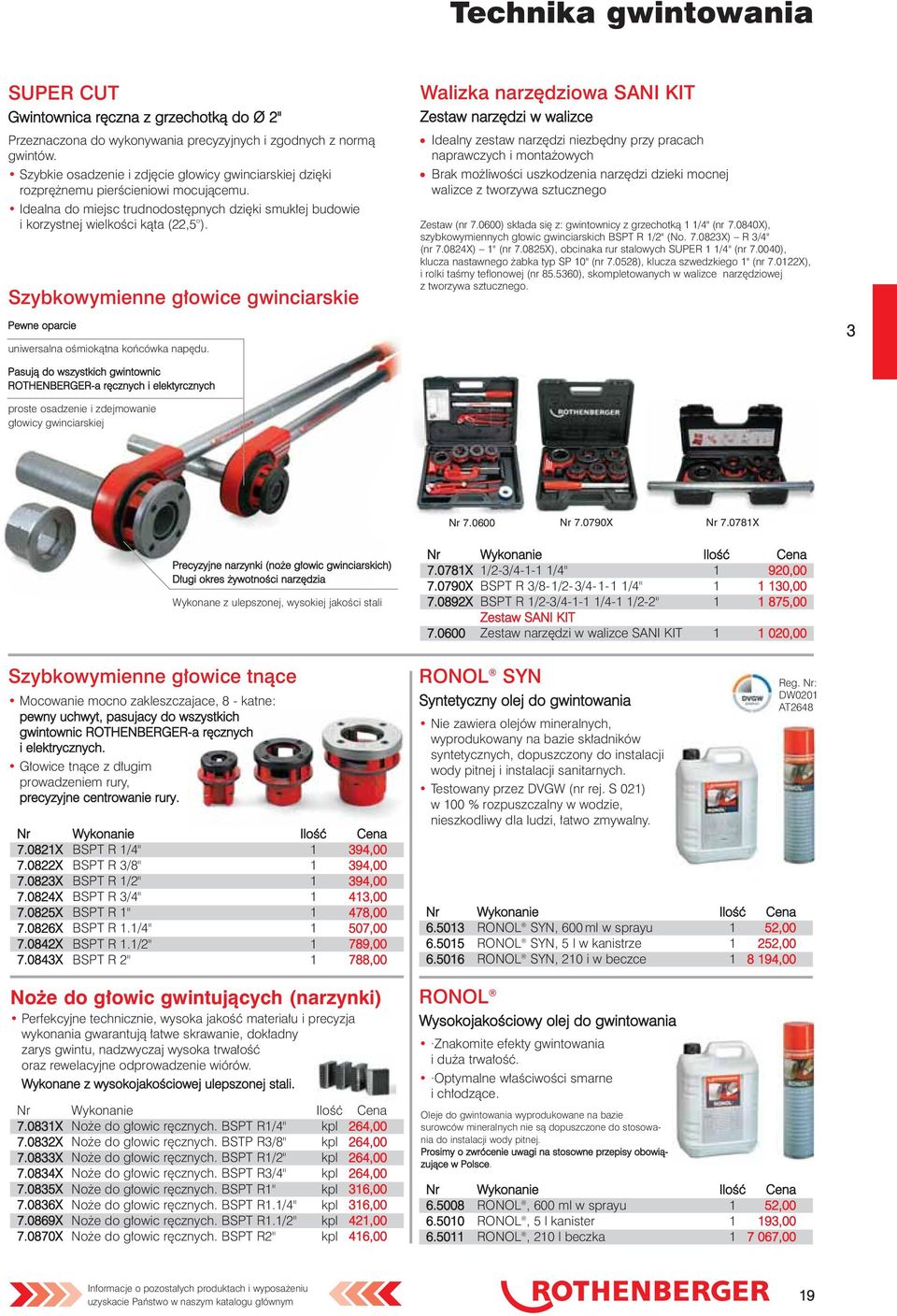

19 Technika gwintowania SUPER CUT Gwintownica ręczna z grzechotką do Ø 2" Przeznaczona do wykonywania precyzyjnych i zgodnych z normą gwintów. Szybkie osadzenie i zdjęcie głowicy gwinciarskiej dzięki rozprężnemu pierścieniowi mocującemu. Idealna do miejsc tru dnodostępnych dzięki smukłej budowie i korzystnej wielkości kąta (22,5 ). Szybkowymienne głowice gwinciarskie Pewne oparcie uniwersalna ośmiokątna końcówka napędu. Pasują do wszystkich gwintownic ROTHENBERGER-a ręcznych i elektyrcznych proste osadzenie i zdejmowanie głowicy gwinciarskiej Walizka narzędziowa SANI KIT Zestaw narzędzi w walizce Idealny zestaw narzędzi niezbędny przy pracach naprawczych i montażowych Brak możliwości uszkodzenia narzędzi dzieki mocnej walizce z tworzywa sztucznego Zestaw (nr ) składa się z: gwintownicy z grzechotką /4" (nr X), szybkowymiennych głowic gwinciarskich BSPT R /2" (No X) R 3/4" (nr X) " (nr X), obcinaka rur stalowych SUPER /4" (nr ), klucza nastawnego żabka typ SP 0" (nr ), klucza szwedzkiego " (nr 7.022X), i rolki taśmy teflonowej (nr ), skompletowanych w walizce narzędziowej z tworzywa sztucznego. 3 Nr Nr X Nr 7.078X Precyzyjne narzynki (noże głowic gwinciarskich) Długi okres żywotności narzędzia Wykonane z ulepszonej, wysokiej jakości stali 7.078X /2-3/4-- /4" 920, X BSPT R 3/8-/2-3/4-- /4" 30, X BSPT R /2-3/4 -- /4- /2-2" 875,00 Zestaw SANI KIT Zestaw narzędzi w walizce SANI KIT 020,00 Szybkowymienne głowice tnące Mocowanie mocno zakleszczajace, 8 - katne: pewny uchwyt, pasujacy do wszystkich gwintownic ROTHENBERGER-a ręcznych i elektrycznych. Głowice tnące z długim prowadzeniem rury, precyzyjne centrowanie rury X BSPT R /4" 394, X BSPT R 3/8" 394, X BSPT R /2" 394, X BSPT R 3/4" 43, X BSPT R " 478, X BSPT R./4" 507, X BSPT R./2" 789, X BSPT R 2" 788,00 Noże do głowic gwintujących (narzynki) Perfekcyjne technicznie, wysoka jakość materiału i precyzja wykonania gwarantują łatwe skrawanie, dokładny zarys gwintu, nadzwyczaj wysoka trwałość oraz rewelacyjne odprowadzenie wiórów. Wykonane z wysokojakościowej ulepszonej stali X Noże do głowic ręcznych. BSPT R/4" kpl 264, X Noże do głowic ręcznych. BSTP R3/8" kpl 264, X Noże do głowic ręcznych. BSPT R/2" kpl 264, X Noże do głowic ręcznych. BSPT R3/4" kpl 264, X Noże do głowic ręcznych. BSPT R" kpl 36, X Noże do głowic ręcznych. BSPT R./4" kpl 36, X Noże do głowic ręcznych. BSPT R./2" kpl 42, X Noże do głowic ręcznych. BSPT R2" kpl 46,00 RONOL SYN Syntetyczny olej do gwintowania Nie zawiera olejów mineralnych, wyprodukowany na bazie składników syntetycznych, dopuszczony do instalacji wody pitnej i instalacji sanitarnych. Testowany przez DVGW (nr rej. S 02) w 00 % rozpuszczalny w wodzie, nieszkodliwy dla ludzi, łatwo zmywalny. Reg. Nr: DW020 AT RONOL SYN, 600 ml w sprayu 52, RONOL SYN, 5 l w kanistrze 252, RONOL SYN, 20 i w beczce 8 94,00 RONOL Wysokojakościowy olej do gwintowania Znakomite efekty gwintowania i duża trwałość. Optymalne właściwości smarne i chłodzące. Oleje do gwintowania wyprodukowane na bazie surowców mineralnych nie są dopuszczone do stosowania do instalacji wody pitnej. Prosimy o zwrócenie uwagi na stosowne przepisy obowiązujące w Polsce RONOL, 600 ml w sprayu 52, RONOL, 5 l kanister 93, RONOL, 20 l beczka 7 067,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 9

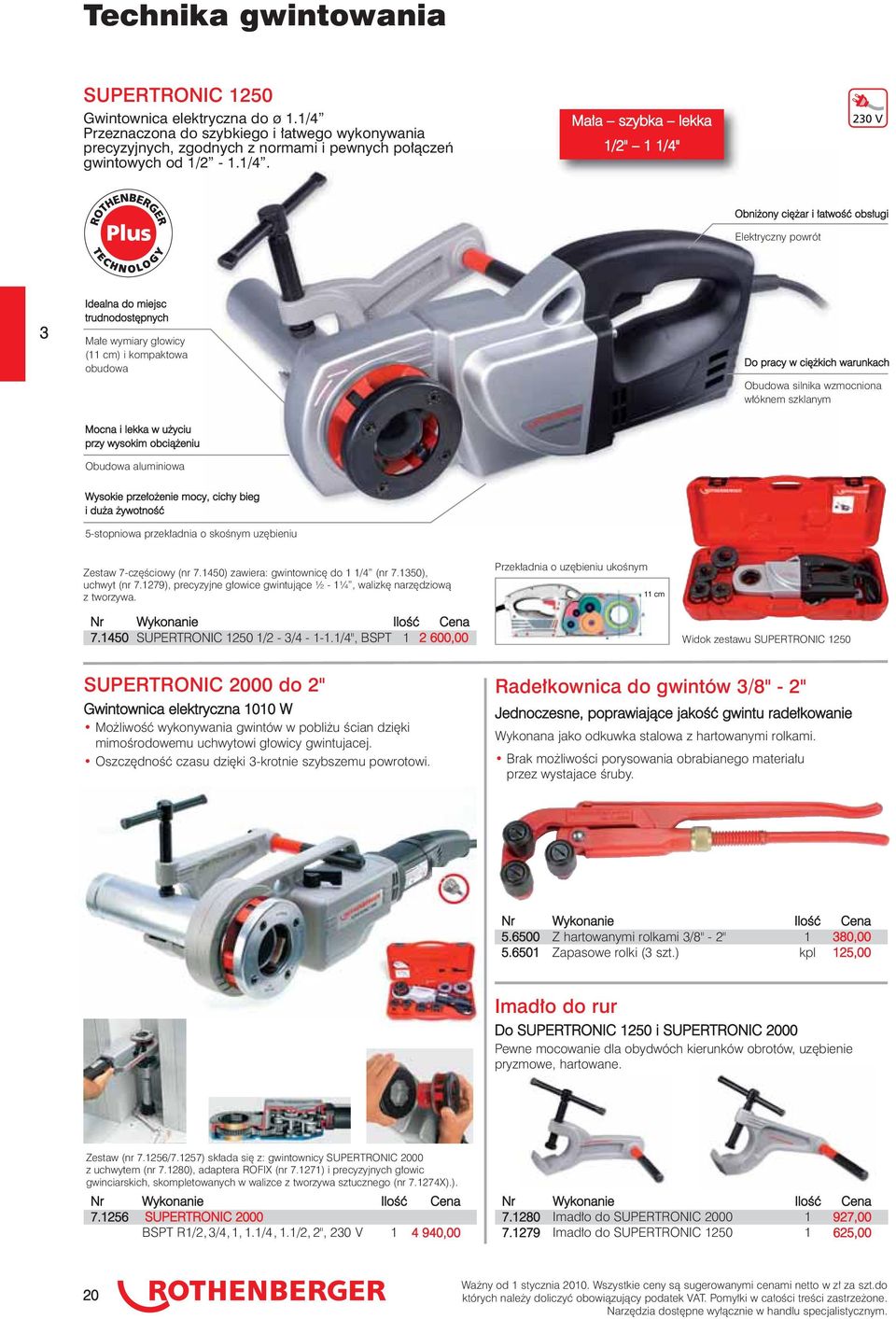

20 Technika gwintowania SUPERTRONIC 250 Gwintownica elektryczna do ø./4 Przeznaczona do szybkiego i łatwego wykonywania precyzyjnych, zgodnych z normami i pewnych połączeń gwintowych od /2 -./4. Mała szybka lekka /2" /4" Obniżony ciężar i łatwość obsługi Elektryczny powrót 3 Idealna do miejsc trudnodostępnych Małe wymiary głowicy ( cm) i kompaktowa obudowa Do pracy w ciężkich warunkach Obudowa silnika wzmocniona włóknem szklanym Mocna i lekka w użyciu przy wysokim obciążeniu Obudowa aluminiowa Wysokie przełożenie mocy, cichy bieg i duża żywotność 5-stopniowa przekładnia o skośnym uzębieniu Zestaw 7-częściowy (nr 7.450) zawiera: gwintownicę do /4 (nr 7.350), uchwyt (nr 7.279), precyzyjne głowice gwintujące ½ - ¼, walizkę narzędziową z tworzywa. Przekładnia o uzębieniu ukośnym cm SUPERTRONIC 250 /2-3/4 - -./4", BSPT 2 600,00 Widok zestawu SUPERTRONIC 250 SUPERTRONIC 2000 do 2" Gwintownica elektryczna 00 W Możliwość wykonywania gwintów w pobliżu ścian dzięki mimośrodowemu uchwytowi głowicy gwintujacej. Oszczędność czasu dzięki 3-krotnie szybszemu powrotowi. Radełkownica do gwintów 3/8" - 2" Jednoczesne, poprawiające jakość gwintu radełkowanie Wykonana jako odkuwka stalowa z hartowanymi rolkami. Brak możliwości porysowania obrabianego materiału przez wystajace śruby Z hartowanymi rolkami 3/8" - 2" 380, Zapasowe rolki (3 szt.) kpl 25,00 Imadło do rur Do SUPERTRONIC 250 i SUPERTRONIC 2000 Pewne mocowanie dla obydwóch kierunków obrotów, uzębienie pryzmowe, hartowane. Zestaw (nr 7.256/7.257) składa się z: gwintownicy SUPERTRONIC 2000 z uchwytem (nr 7.280), adaptera ROFIX (nr 7.27) i precyzyjnych głowic gwinciarskich, skompletowanych w walizce z tworzywa sztucznego (nr 7.274X).) SUPERTRONIC 2000 BSPT R/2,3/4,,./4,./2, 2", 230 V 4 940, Imadło do SUPERTRONIC , Imadło do SUPERTRONIC ,00 20 Ważny od stycznia 200. Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.
