Optymalizacja korporacyjnych struktur sieciowych, czyli światłowodem do biura...

Transkrypt

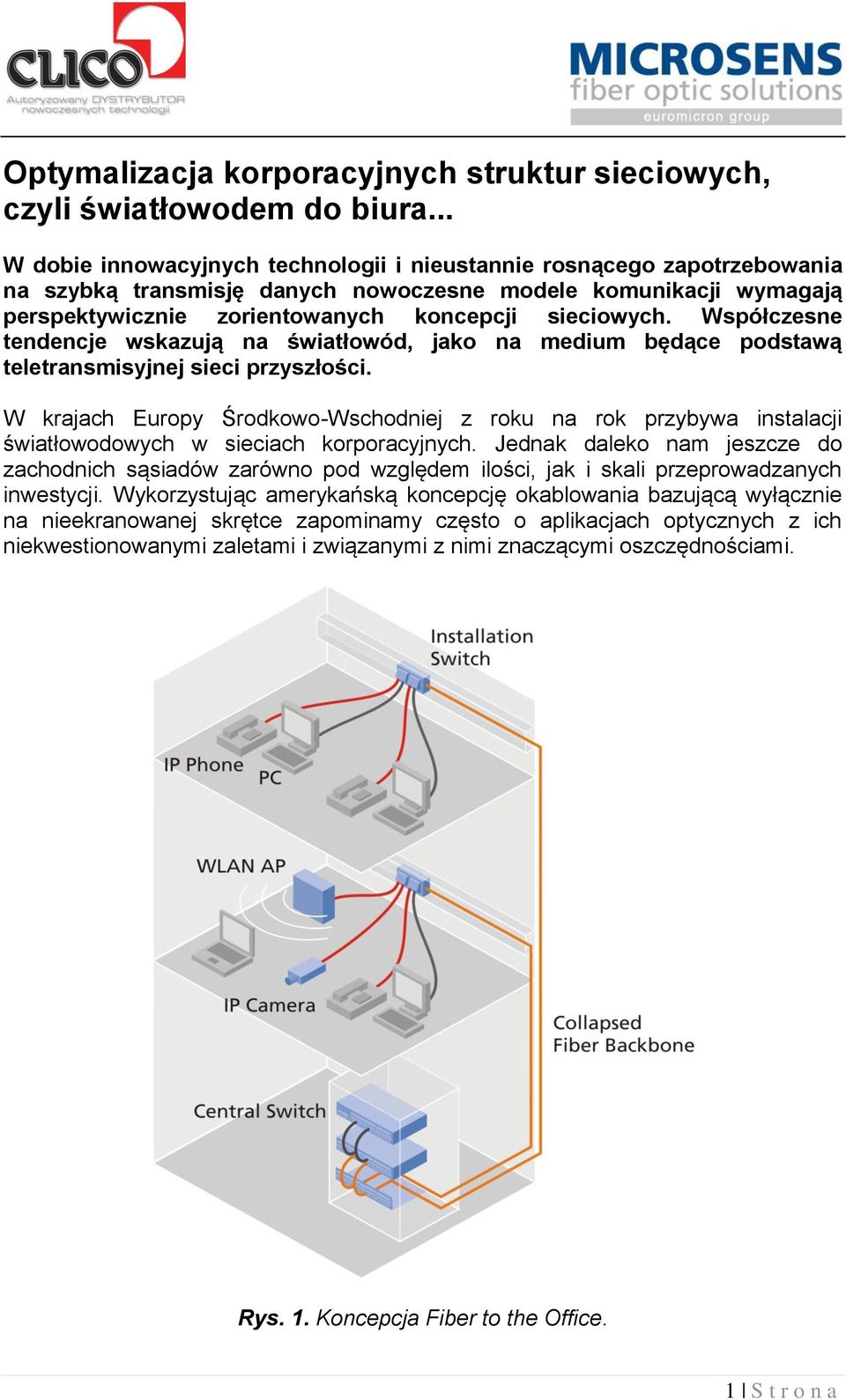

1 Optymalizacja korporacyjnych struktur sieciowych, czyli światłowodem do biura... W dobie innowacyjnych technologii i nieustannie rosnącego zapotrzebowania na szybką transmisję danych nowoczesne modele komunikacji wymagają perspektywicznie zorientowanych koncepcji sieciowych. Współczesne tendencje wskazują na światłowód, jako na medium będące podstawą teletransmisyjnej sieci przyszłości. W krajach Europy Środkowo-Wschodniej z roku na rok przybywa instalacji światłowodowych w sieciach korporacyjnych. Jednak daleko nam jeszcze do zachodnich sąsiadów zarówno pod względem ilości, jak i skali przeprowadzanych inwestycji. Wykorzystując amerykańską koncepcję okablowania bazującą wyłącznie na nieekranowanej skrętce zapominamy często o aplikacjach optycznych z ich niekwestionowanymi zaletami i związanymi z nimi znaczącymi oszczędnościami. Rys. 1. Koncepcja Fiber to the Office. 1 S t r o n a

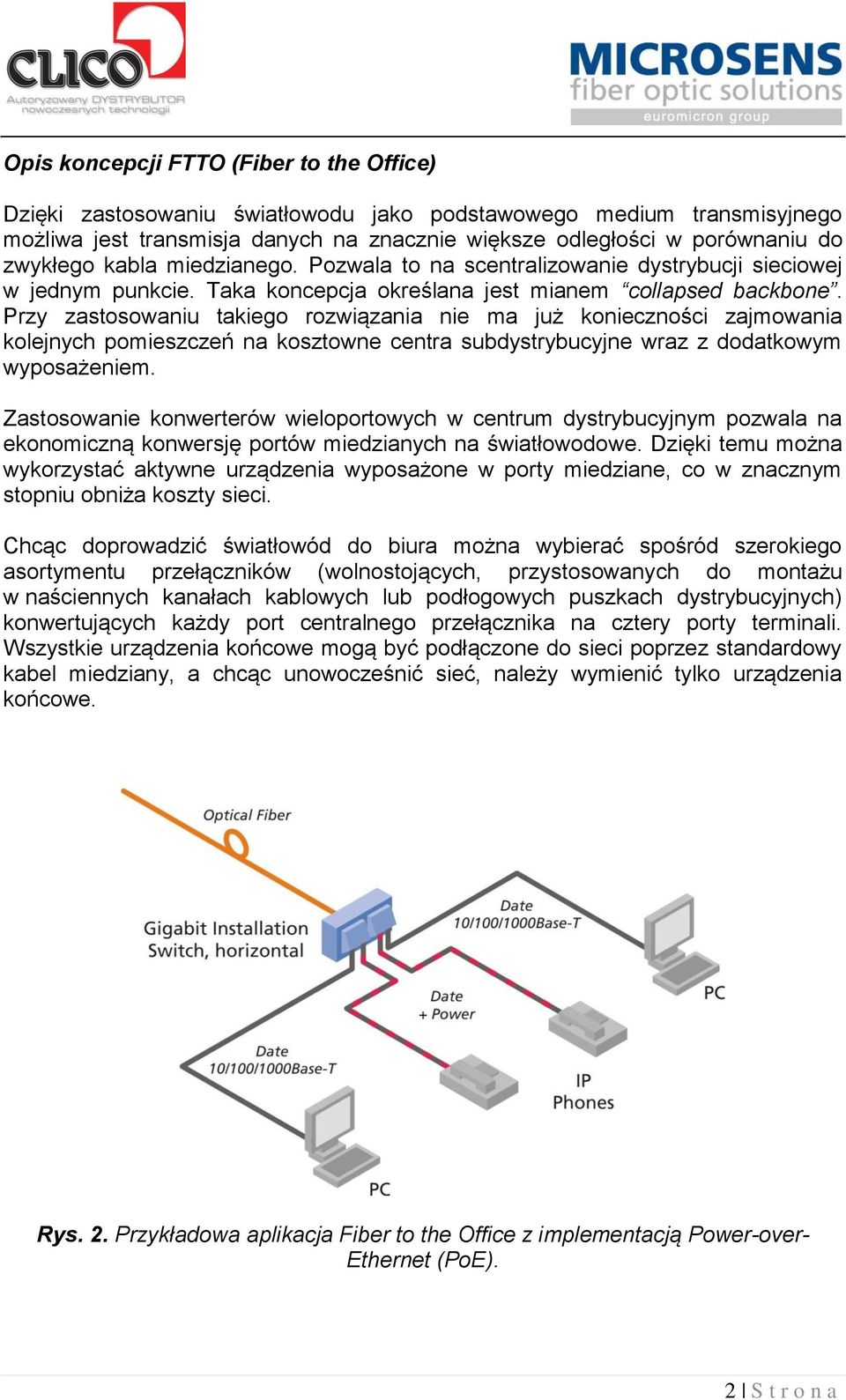

2 Opis koncepcji FTTO (Fiber to the Office) Dzięki zastosowaniu światłowodu jako podstawowego medium transmisyjnego możliwa jest transmisja danych na znacznie większe odległości w porównaniu do zwykłego kabla miedzianego. Pozwala to na scentralizowanie dystrybucji sieciowej w jednym punkcie. Taka koncepcja określana jest mianem collapsed backbone. Przy zastosowaniu takiego rozwiązania nie ma już konieczności zajmowania kolejnych pomieszczeń na kosztowne centra subdystrybucyjne wraz z dodatkowym wyposażeniem. Zastosowanie konwerterów wieloportowych w centrum dystrybucyjnym pozwala na ekonomiczną konwersję portów miedzianych na światłowodowe. Dzięki temu można wykorzystać aktywne urządzenia wyposażone w porty miedziane, co w znacznym stopniu obniża koszty sieci. Chcąc doprowadzić światłowód do biura można wybierać spośród szerokiego asortymentu przełączników (wolnostojących, przystosowanych do montażu w naściennych kanałach kablowych lub podłogowych puszkach dystrybucyjnych) konwertujących każdy port centralnego przełącznika na cztery porty terminali. Wszystkie urządzenia końcowe mogą być podłączone do sieci poprzez standardowy kabel miedziany, a chcąc unowocześnić sieć, należy wymienić tylko urządzenia końcowe. Rys. 2. Przykładowa aplikacja Fiber to the Office z implementacją Power-over- Ethernet (PoE). 2 S t r o n a

3 Urządzenia Wieloportowe konwertery mediów mają postać kompaktowych urządzeń Ethernet lub Fast Ethernet o dużej gęstości portów. Możliwe jest zabudowanie 24 par portów (skrętka + światłowód) w urządzeniu o wysokości 1U. Przy Gigabit Ethernet w urządzeniu o wysokości 3U można zrealizować konwersję do 18 portów. Rys. 3. Wieloportowy konwerter mediów w wersji 12 oraz 24 portowej. Dostępny jest także 24-portowy przełącznik GbE warstwy 2+ z dwoma portami Gigabit Ethernet działającymi jako uplink. Jest on wysoce wydajnym urządzeniem wyposażonym w 24 porty SFP (100/1000 Mb) oraz działające z nimi wymiennie 24 porty miedziane 10/100/1000 Mb. Rys portowy przełącznik SFP(100/1000Mb)/RJ45 10/100/1000 Mb. Oprócz wysokiego zagęszczenia portów systemy konwersji wyposażone są w redundantne zasilanie, funkcję autocrossing oraz zarządzanie SNMP/web based. Maksymalny zasięg transmisji światłowodowej w trybie full duplex dla włókien wielomodowych to: 2 km dla Fast Ethernet oraz 275/550 m dla Gigabit Ethernet. Przy włóknach jednomodowych zasięg dla obydwu protokołów wynosi 15/30/80/125 km w zależności od wersji interfejsu optycznego. Przy zastosowaniu systemu modularnego istnieje możliwość konwersji różnych protokołów w jednej obudowie. Urządzenia końcowe zarówno switche wolnostojące jak i instalacyjne występują zarówno w wersji Fast Ethernet jak i w wersji Gigabit Ethernet. Mogą być montowane w kanałach instalacyjnych lub podpodłogowych. W zależności od wersji przełączniki instalacyjne posiadają 4 lub 6 portów skrętkowych pracujących jako Fast Ethernet albo Gigabit Ethernet. Dodatkowo switche mogą posiadać interfejsy światłowodowe. Zasięg transmisji poszczególnych protokołów jest analogiczny jak w przypadku konwerterów wieloportowych i modularnych. W wersji miniaturowej 45x45 mm przeznaczonej do montażu 3 S t r o n a

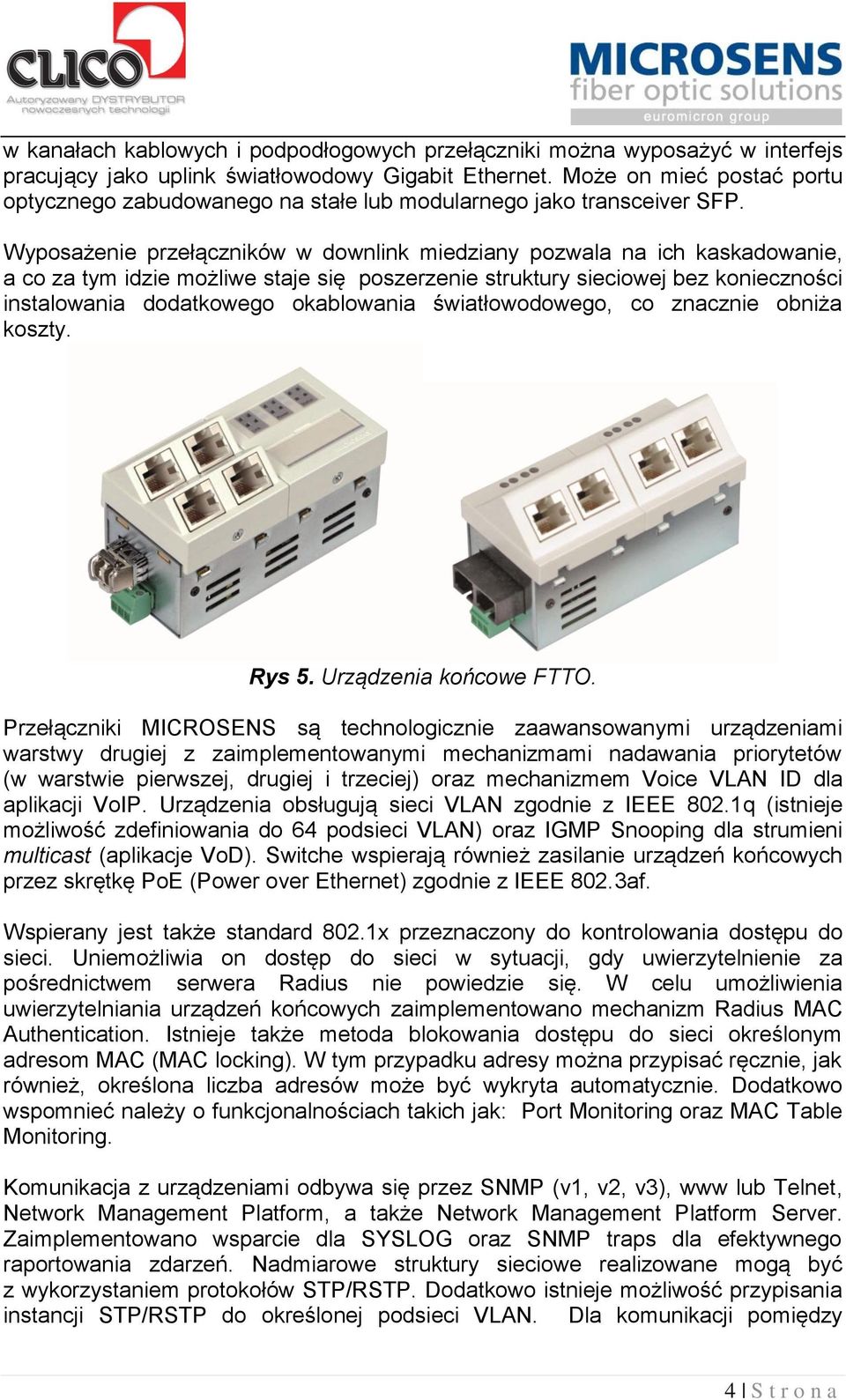

4 w kanałach kablowych i podpodłogowych przełączniki można wyposażyć w interfejs pracujący jako uplink światłowodowy Gigabit Ethernet. Może on mieć postać portu optycznego zabudowanego na stałe lub modularnego jako transceiver SFP. Wyposażenie przełączników w downlink miedziany pozwala na ich kaskadowanie, a co za tym idzie możliwe staje się poszerzenie struktury sieciowej bez konieczności instalowania dodatkowego okablowania światłowodowego, co znacznie obniża koszty. Rys 5. Urządzenia końcowe FTTO. Przełączniki MICROSENS są technologicznie zaawansowanymi urządzeniami warstwy drugiej z zaimplementowanymi mechanizmami nadawania priorytetów (w warstwie pierwszej, drugiej i trzeciej) oraz mechanizmem Voice VLAN ID dla aplikacji VoIP. Urządzenia obsługują sieci VLAN zgodnie z IEEE 802.1q (istnieje możliwość zdefiniowania do 64 podsieci VLAN) oraz IGMP Snooping dla strumieni multicast (aplikacje VoD). Switche wspierają również zasilanie urządzeń końcowych przez skrętkę PoE (Power over Ethernet) zgodnie z IEEE 802.3af. Wspierany jest także standard 802.1x przeznaczony do kontrolowania dostępu do sieci. Uniemożliwia on dostęp do sieci w sytuacji, gdy uwierzytelnienie za pośrednictwem serwera Radius nie powiedzie się. W celu umożliwienia uwierzytelniania urządzeń końcowych zaimplementowano mechanizm Radius MAC Authentication. Istnieje także metoda blokowania dostępu do sieci określonym adresom MAC (MAC locking). W tym przypadku adresy można przypisać ręcznie, jak również, określona liczba adresów może być wykryta automatycznie. Dodatkowo wspomnieć należy o funkcjonalnościach takich jak: Port Monitoring oraz MAC Table Monitoring. Komunikacja z urządzeniami odbywa się przez SNMP (v1, v2, v3), www lub Telnet, Network Management Platform, a także Network Management Platform Server. Zaimplementowano wsparcie dla SYSLOG oraz SNMP traps dla efektywnego raportowania zdarzeń. Nadmiarowe struktury sieciowe realizowane mogą być z wykorzystaniem protokołów STP/RSTP. Dodatkowo istnieje możliwość przypisania instancji STP/RSTP do określonej podsieci VLAN. Dla komunikacji pomiędzy 4 S t r o n a

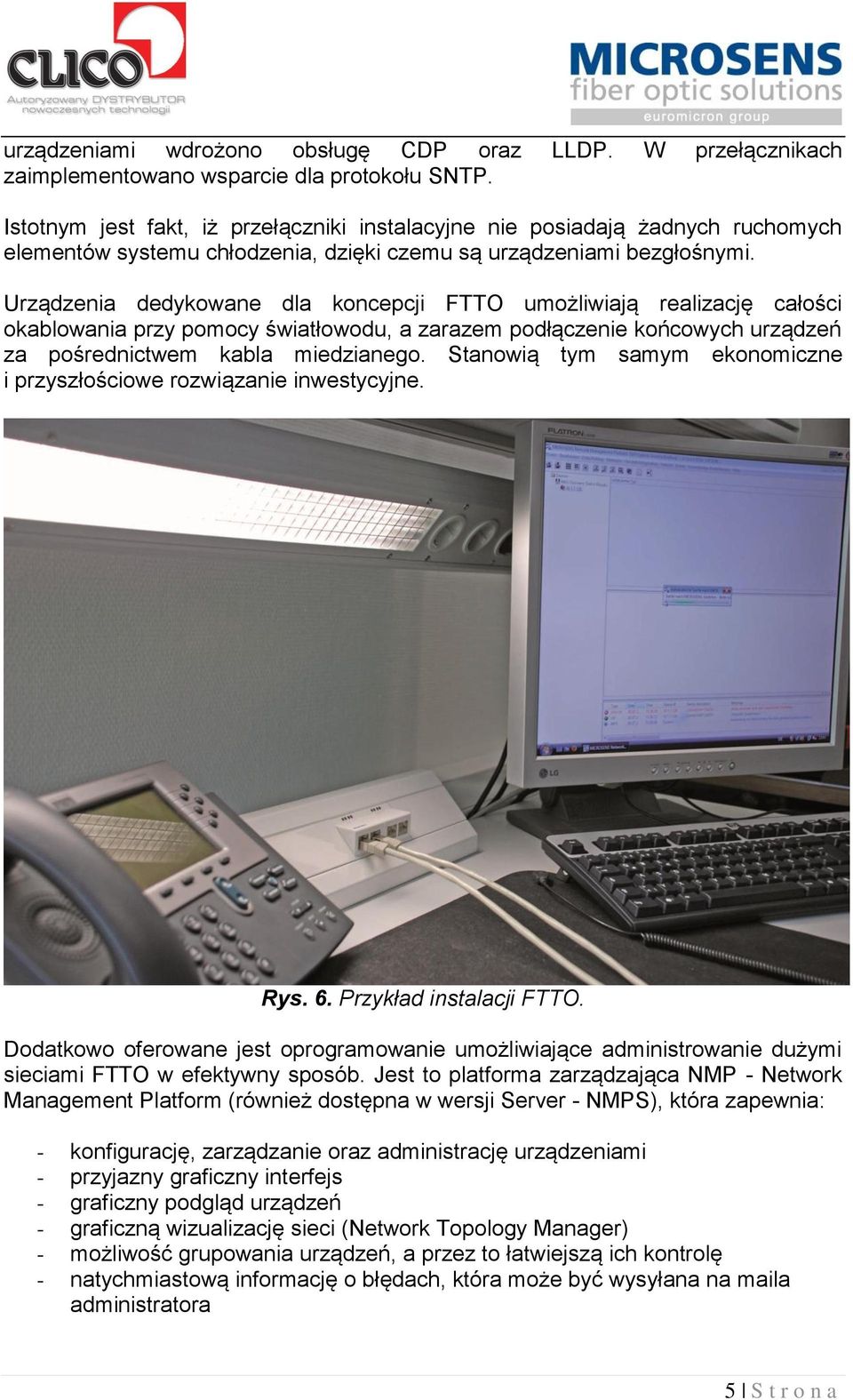

5 urządzeniami wdrożono obsługę CDP oraz LLDP. W przełącznikach zaimplementowano wsparcie dla protokołu SNTP. Istotnym jest fakt, iż przełączniki instalacyjne nie posiadają żadnych ruchomych elementów systemu chłodzenia, dzięki czemu są urządzeniami bezgłośnymi. Urządzenia dedykowane dla koncepcji FTTO umożliwiają realizację całości okablowania przy pomocy światłowodu, a zarazem podłączenie końcowych urządzeń za pośrednictwem kabla miedzianego. Stanowią tym samym ekonomiczne i przyszłościowe rozwiązanie inwestycyjne. Rys. 6. Przykład instalacji FTTO. Dodatkowo oferowane jest oprogramowanie umożliwiające administrowanie dużymi sieciami FTTO w efektywny sposób. Jest to platforma zarządzająca NMP - Network Management Platform (również dostępna w wersji Server - NMPS), która zapewnia: - konfigurację, zarządzanie oraz administrację urządzeniami - przyjazny graficzny interfejs - graficzny podgląd urządzeń - graficzną wizualizację sieci (Network Topology Manager) - możliwość grupowania urządzeń, a przez to łatwiejszą ich kontrolę - natychmiastową informację o błędach, która może być wysyłana na maila administratora 5 S t r o n a

6 Podstawowe atuty rozwiązań FTTO: - nowoczesna technologia - pionowe i poziome okablowanie światłowodowe budynku - elastyczność i skalowalność sieci - łatwe przejście na wyższe przepustowości sieci strukturalnej - przejście na FTTD wymaga jedynie wymiany urządzeń brzegowych - bezpieczeństwo transmisji, brak zakłóceń, izolacja galwaniczna - brak kosztownych centrów subdystrybucyjnych - zdecydowanie dłuższe segmenty okablowania strukturalnego w porównaniu do okablowania miedzianego - beznarzędziowy montaż snap-in urządzeń instalacyjnych - kompatybilność urządzeń instalacyjnych z systemem Mosaic m.in. Legrand, Ackermann - integracja z telefonią IP - wsparcie dla aplikacji video - efektywna administracja - możliwość uwierzytelniania MICROSENS MICROSENS należy do czołowych producentów urządzeń aktywnych do transmisji danych w telekomunikacji i sieciach komputerowych. Portfolio firmy obejmuje rozwiązania ze wszystkich obszarów zastosowań światłowodów od wewnętrznych sieci korporacyjnych, przez sieci dostępowe, aż po sieci metropolitalne. Od momentu powstania w 1993r. misją MICROSENS jest rozwijanie systemów, które poprzez zastosowanie zaawansowanych technologii oraz najwyższej jakości komponentów umożliwiaja realizacje przyszłościowych i jednocześnie ekonomicznych rozwiazań do optycznej transmisji danych w obszarze sieci LAN, MAN i WAN. Wszystkie oferowane produkty są zgodne z międzynarodowymi normami i standardami takimi, jak Gigabit Ethernet, SONET/SDH, Fibre Channel i inne. Firma zarządza własną linią produkcyjną, która umożliwia szybką i elastyczną realizacje zamówień. Proces produkcyjny ukierunkowany jest na osiąganie najwyższego poziomu jakości. Jako uznany producent rozwiazań sieciowych MICROSENS oferuje swoje rozwiazania na rynkach światowych. Centrala firmy znajduje się w niemieckim Hamm, przedstawicielstwa firmy działaja we Francji i w Polsce. Wsparcie dla klientów na rynkach lokalnych zapewniają partnerzy MICROSENS. W 2000r. Izba Przemysłowo-Handlowa w Dortmundzie przyznała firmie nagrodę "Srebrny Merkury" w uznaniu osiągnieć na rynku lokalnym i międzynarodowym. Za nowoczesną i zróżnicowaną ofertę profesjonalnych rozwiazań światłowodowych dla sieci LAN i WAN oraz dobry wynik finansowy w roku 2002 MICROSENS został wyróżniony nagrodą Platynowa Sieć miesięcznika TelenetForum i tytułem Teleinformatycznej Firmy Roku 2002 na rynku polskim. Jesienia 2006 roku MICROSENS pozyskał nowego większościowego udziałowca i wszedł tym samym do grupy euromicron, będącej aktywnym uczestnikiem rynku technologii optycznych. 6 S t r o n a
