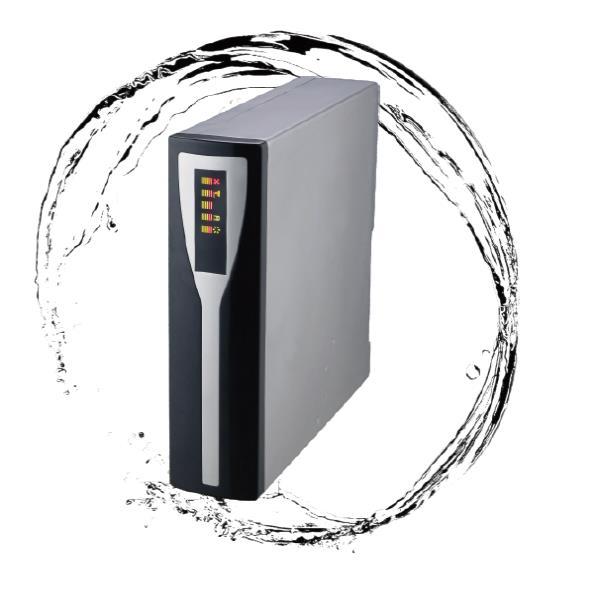

WSTĘP Dziękujemy za wybór systemu nanofiltracyjnego NanoPad. Produkt został wyprodukowany aby poprawić jakość wody. Urządzenie pozwala na 4-stopniowe uzdatnienie wody. 1.

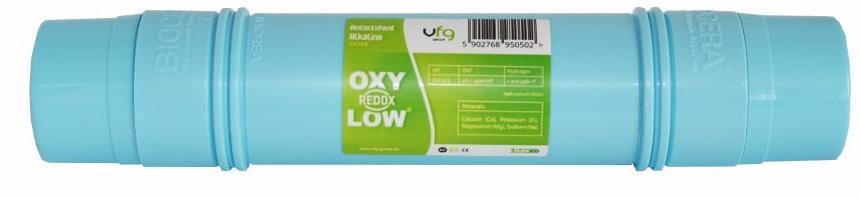

2 WSTĘP Dziękujemy za wybór systemu nanofiltracyjnego NanoPad. Produkt został wyprodukowany aby poprawić jakość wody. Urządzenie pozwala na 4-stopniowe uzdatnienie wody. 1. Etap: Wkład wstępny polipropylenowy usuwa większe cząstki rozpuszczone w wodzie, np. piasek, rdza. 2. Etap: Wkład blok węglowy usuwa zanieczyszczenia organiczne, poprawia smak i zapach wody oraz zatrzymuje chlor. 3. Etap: Membrana nanofiltracyjna zatrzymuje bakterie, metale ciężkie, rozpuszczone cząstki oraz jony metali. 4. Etap: Wkład jonizujący wodę podnosi odczyn ph do ok , obniża potencjał ORP, wzbogaca w minerały. ELEMENTY ZESTAWU: OBUDOWA SYSTEMU 1 SZT. KLUCZ DO KORPUSÓW 1 SZT. WYLEWKA 1 SZT. OBEJMA ODPŁYWU 1 SZT. PRZYŁĄCZE WODY - 1SZT. MEMBRANA 2 SZT. WĘŻYKI 3 SZT.

3 Specyfikacja techniczna: Napięcie prądu: 220 V lub 110 V Moc: 96 W Przepływ roboczy: 1,5 l/min Maksymalne zasolenie: 250 ppm Maksymalna zawartość chloru: 0,2 ppm Ciśnienie robocze: 14,5 43,5 psi Temperatura robocza: 5-45 C Rodzaj płukania: automatyczne Zanim zainstalujesz system: 1) Przeczytaj dokładnie instrukcję. Postępuj zgodnie z zaleceniami. 2) System wymaga wymiany wkładów filtracyjnych w określonych przedziałach czasowych. Częstotliwość wymiany zależy od zużycia i jakości wody wejściowej. 3) Instaluj system na wodzie z ujęcia wodociągowego. Woda pochodząca z własnego ujęcia może wymagać dodatkowego wcześniejszego uzdatnienia. 4) Utrzymuj ciśnienie wody między 14,5 a 43,5 psi. Jeżeli ciśnienie w sieci nie mieści się w podanym przedziale, konieczne będzie zainstalowanie reduktora ciśnienia. 5) Nie instaluj na wodzie cieplej! 6) Nie instaluj systemu na ujęciu wody z dużym stężeniem zanieczyszczeń, pochodzącej z własnego ujęcia. Uwagi: 1) Nie demontuj elementów zestawu, nie otwieraj i nie modyfikuj, za wyjątkiem konieczności wymiany wkładów. 2) Nie ustawiaj na urządzeniu żadnych innych produktów. Może to powodować przegrzanie. 3) Zastosuj się do wymaganej temperatury i ciśnienia. 4) Unikaj kontaktu z substancjami o działaniu korozyjnym. 5) Utrzymuj z dala od źródła ognia.

4 Elementy systemu: 1- Wkład wstępny polipropylenowy 2- Wyłącznik ciśnieniowy 3- Zawór wejściowy 4- Blok węglowy 5- Pompa 6- Membrana nanofiltracyjna 7- Mocowanie membrany 8- Zawór zwrotny 9- Zawór wyjściowy 10- Wyłącznik ciśnieniowy System może być także wyposażony w dodatkowy wkład jonizujący, montowany po za obudową. Jak pracuje system: Woda surowa -> filtr polipropylenowy -> węgiel blokowy -> pompa ciśnieniowa -> membrana *-> wkład jonizujący -> wylewka * z membrany odprowadzana jest także woda do kanalizacji

5 Rozmieszczenie systemu: System może być ułożony w pionie lub poziomie, na blacie, wewnątrz szafki, lub pod nią.

6 Instalacja elementów 1) Membrany NanoPad powinien zostać ułożony poziomo, z łatwym dostępem do tylnego panelu. Najpierw naciśnij 2 czarne przyciski znajdujące się na tylnej ściance, jednocześnie naciskając na obudowę. Dzięki temu łatwo będzie zdjąć tylny panel. Najpierw wyjmij membrany. Zdejmij klips z złączki wlotowej połączonej z nasadką obudowy membrany, a następnie wyciągnij. Odkręć nakrętkę kluczem i włóż membranę do środka (wejście, z podwójnym O ringiem mocującym powinno być zamontowane w wewnętrznej stronie obudowy membrany). Następnie dokręć nakrętkę kluczem, podłącz wężyk i załóż klips. Na koniec włóż obudowę membrany z powrotem do urządzenia i zamknij panel boczny. UWAGA!!! Przed zamontowaniem membrany i wkładów, powinno się je najpierw przepłukać (opis czynności w dalszej części instrukcji) 2) Przyłącze wody Zamontuj przyłącze wody i zawór jak na ilustracji. Owiń gwinty zaworu wody zasilającej i trójnika taśmą teflonową. Uwaga!!! Montuj tylko i wyłącznie na doprowadzeniu wody zimnej. Gorąca woda może uszkadzać elementy systemu.

7 3) Obejma odpływu do kanalizacji Ustaw obejmę odpływu na rurze kanalizacyjnej, na wysokości miejsca odpływowego i delikatnie dopasuj. Używając obejmy jako wyznacznika, wywierć 6 mm otwór, wystarczający dla wężyka odpływowego. Pamiętaj, aby otwór był odwiercony tylko z jednej strony rury kanalizacyjnej. Uwaga!!! Najniższym punktem linii powinien być punkt połączenia z zaciskiem spustowym. W linii nie powinno być zwisu, gdyż może to powodować hałas przy odpływie wody.7 Oznaczenie elementów: 1-Nakrętka śrubunku 2-Kołnież obejmy 3-Rura kanalizacyjna 4-Śruba 6x35 5-Przedni śrubunek zacisku odpływu 6-Wkładka 7-Nakrętka zacisku 8-Wężyk odprowadzający 4) Instalacja wylewki Wybierz najdogodniejszą lokalizację, blisko zlewu. Wywierć 12 mm otwór w blacie/górnym płacie zlewu. Umieść podkładki, talerze, uszczelki i nakrętki w kolejności zgodnej ze schematem i dokręć. Umieść wężyk wody czystej w otworze wylewki i połącz z urządzeniem.

OBSŁUGA I KONSERWACJA 1) Wyświetlacz Podczas wstępnego podłączania do źródła zasilania, wszystkie symbole na przednim wyświetlaczu zapalą się na 5s. Wszystkie symbole będą migać 3 razy.

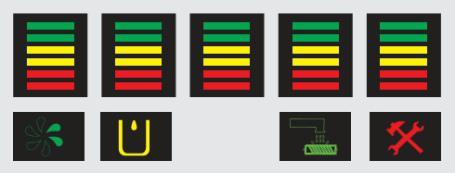

8 OBSŁUGA I KONSERWACJA 1) Wyświetlacz Podczas wstępnego podłączania do źródła zasilania, wszystkie symbole na przednim wyświetlaczu zapalą się na 5s. Wszystkie symbole będą migać 3 razy. Brzęczyk wyda również trzy sygnały dźwiękowe. Jeśli symbol będzie widoczny po wstępnym podłączeniu i nie ustanie alarm dźwiękowy, nie podłączono dopływu surowej wody lub ciśnienie wody jest za niskie. Jeśli system został poprawnie zainstalowany, symbol podświetli się i urządzenie automatycznie przejdzie w tryb 90 sekundowego płukania. Kiedy odkręcisz wylewkę, system zacznie produkować uzdatnioną wodę, podświetli się symbol. Jeżeli wylewka jest zakręcona, urządzenie przepłucze się automatycznie (5 sekund). Natomiast jeśli NanoPad będzie pracować bez przerw 2 godziny, płukanie potrwa ok. 10 sekund. Jeżeli urządzenie będzie pracować bez przerw 6 godzin lub wystąpi jakaś awaria (przeciek), przestanie produkować wodę i będzie migać symbol. Symbol pokazuje przybliżone zużycie elementów systemu. Pierwszy poziom to 400 godzin pracy, drugi to 800 h, trzeci 1600h, czwarty 2400 h i piąty 3200 h. Gdy konieczna jest wymiana wkładów powyższy symbol będzie migać i wyda sygnał dźwiękowy. Po wymianie wkładów należy zresetować system wg instrukcji poniżej: Podłącz do źródła prądu, przyciśnij przycisk resetu i płukania na 5 sekund, urządzenie przejdzie w tryb regeneracji. Wszystkie symbole zużycia wkładów podświetlą się i będą migać. Przyciśnij krótko klawisz restartu, aby wybrać wymieniany wkład i przyciśnij klawisz ponownie. Wybieraj filtry od prawej do lewej strony.

9 2) Tryb pracy System pracuje po podłączeniu do prądu. Automatycznie uzdatnia wodę po otwarciu wylewki. Jeżeli wylewka jest zamknięta, urządzenie automatycznie się wyłącza. Po produkcji wody pitnej, urządzenie przepłucze się automatycznie. 3) Płukanie filtrów Przygotuj system do trybu pracy poprzez wypłukanie filtrów. Wyciągnij wtyczkę wężyka z obudowy (membrany). Otwórz zawór wody i przepłucz filtry wstępne. Odprowadź wodę do kanalizacji lub naczynia. Kontynuuj płukanie filtrów do momentu, aż woda widocznie będzie czysta. Podłącz wężyk ponownie. Po przepłukaniu filtrów otwórz wszystkie zawory. Poczekaj ok. 2 minuty zanim otworzysz wylewkę. Przepłucz system przez ok minut. Po tym czasie woda jest uzdatniona i można ją pić. 4) Eksploatacja filtrów Aby utrzymać pełną sprawność systemu konieczna jest rutynowa wymiana wkładów filtracyjnych. Częstotliwość wymiany zależy od jakości wody wejściowej i zużycia wody. Uśredniony czas wymiany wkładów: Wkład polipropylenowy - co 3-6 miesięcy, Wkład węglowy blokowy co 3-6 miesięcy, Membrana Nanofiltracyjna co miesiące. Jeżeli nie używasz systemu przez dłuższy czas, odłącz od zasilania energii elektrycznej. Po dłuższym braku eksploatacji NanoPad powinien być przepłukany zgodnie z instrukcją powyżej. 5) Wymiana wkładów filtracyjnych Zamknij zawór wody Otwórz wylewkę i odprowadź z systemu całość wody Rozłącz szybkozłączki Wymień wkłady, podłącz i otwórz zawór Przygotuj filtry do użycia wprowadzając tryb regeneracji (płukania)

10 6) Wymiana membran Zamknij zawór wody Otwórz wylewkę i odprowadź z systemu całość wody Wykonaj czynności zgodnie z instrukcją instalacji membran. ROZWIĄZYWANIE PROBLEMÓW PROBLEM POWÓD ROZWIĄZANIE Brak produkcji wody Brak przepływu wody Odkręcić zawór Zbyt mała ilość Zablokowany dopływ wody Wyczyść doprowadzenie produkowanej wody Zatkany zawór Otwórz lub odblokuj zawór doprowadzenia wody Brak odpływu Wyczyść lub wymień zawór wyjściowy Pompa nie pracuje Zbyt niskie ciśnienie Sprawdź przyłącze wody Brak podłączenia do prądu Podłącz do prądu Awaria zasilacza Wymień Pompa pracuje, ale system Zablokowane filtry wstępne Wymień wkłady filtracyjne nie produkuje wody Nie działa elektrozawór Napraw lub wymień wejściowy Awaria zasilacza Wymień System nie wyłącza się Automatyczny wyłącznik Napraw lub wymień nie działa Nadmierny hałas podczas Zablokowane filtry wstępne Wymień wkłady filtracyjne pracy pompy Zbyt niskie ciśnienie Dostosuj ciśnienie wody na wejściu Brak odpływu do kanalizacji Zatkany restryktor Wymień Przeciekające wężyki Niewłaściwe podłączenie Sprawdź, podłącz na nowo Uszkodzony wężyk Wymień fragment wężyka
