Wtykany termometr oporowy. Kabel przyłączeniowy. Dane techniczne

Transkrypt

1 Karta katalogowa ( ) Strona 1 /5 Wtykany termometr oporowy z kablem przyłączeniowym dla temperatur od -50 do +400 C jako pojedynczy lub podwójny termometr oporowy 2-, 3- lub 4- przewodowy kabel przyłączeniowy PVC, silikon, teflon, oplot metalowy Wtykane termometry oporowe przeznaczone są do pomiaru temperatury mediów ciekłych i gazów. Gwarantowana szczelność tej formy zabudowy jest waŝnym kryterium wyboru do pracy zarówno przy pod- jak i nadciśnieniu. Do zastosowania między innymi w technikach klimatyzacyjnych, wentylacyjnych i chłodniczych, jak równieŝ urządzeniach grzewczych i piecach. ZaleŜnie od wersji kable przyłączeniowe przystosowane są do pracy w obszarach suchych lub wilgotnych w zakresie -50 do +350 C. P ołączenie pomiędzy rurką ochronną i kablem charakteryzuje się duŝą szczelnością. Opcjonalnie dostępne jest wykonanie z zabezpieczeniem przed załamaniem przewodu. Seryjnie montowanym elementem pomiarowym jest sensor Pt100, 2-przewodowy w klasie dokładności B, zgodny z normą EN MoŜliwe jest równieŝ wykonanie z sensorami Pt500 lub Pt1000, wszystkie w technologii 2- a takŝe 3- lub 4- przewodowej. Dane techniczne Zakończenie kablowe Kabel przyłączeniowy Rurka ochronna Wkład pomiarowy Czas odpowiedzi do wyboru: końcówki przewodów gołe (bez izolacji), z nakładkami metalowymi, z wtyczką PVC, temperatura otoczenia -5 do +80 C (+105 C) silikon, temperatura otoczenia -50 do +180 C teflon, temperatura otoczenia -190 do +260 C oplot metalowy, temperatura otoczenia -50 do +350 C kabel przyłączeniowy dodatkowo moŝe być ekranowany stal kwasoodporna , Ø 5mm, 5,2mm, 6mm i 8mm czujnik temperatury Pt100, EN , kl. B, 2-przewodowy t 0.9 ok. 10s, w wodzie o przepływie 0,2 m/s, średnica 6mm Akcesoria dodatkowe osłony, karta katalogowa i

2 Karta katalogowa ( ) Strona 2 /5 Wymiary Typ /10 Typ /20 Typ /30 Typ /40

3 Karta katalogowa ( ) Strona 3 /5 Szczegóły zamówienia: Wtykany termometr oporowy z kablem (1) Forma wykonania /10 Wtykany termometr oporowy z kablem, osłona jednoczęściowa ze stali kwasoodpornej /20 Wtykany termometr oporowy z kablem spiralnym, osłona jednoczęściowa ze stali kwasoodpornej (2) Temperatura pracy w C / kabel przyłączeniowy x to +180 C / silikon x to +260 C / PTFE x to +260 C / oplot metalowy x to +80 C / PVC x to +105 C / PUR x to +105 C / PUR (tylko 1 x sensor 2-przewoodwy) (3) Element pomiarowy x Pt100, 3-przewodowo Pt100, 2-przewodowo x Pt100, 4-przewodowo x Pt100, 3-przewodowo x Pt100, 2-przewodowo (4) Klasa dokładności wg EN klasa B (standardowo) 2 klasa A (5) Średnica D x 5 5mm x 5,2 5,2mm 6 6mm (6) Długość zanurzeniowa EL x 45 45mm (standard z D=5mm i D= 5,2mm) 50 50mm (tylko z D =6mm) x 60 60mm (tylko z D =6mm) (7) Końcówka kabla przyłączeniowego 03 z luźnymi przewodami 11 nakładki metalowe DIN Część 4 (standardowo) 13 wtyczka 6.3 wg. DIN wielopolowe złącze wtykowe (dokładnie opisać) (8) Długość kabla przyłączeniowego AL w mm (500 AL w typie /10) x mm (spiralny) x mm x... inna długość (podać w krokach co 500mm) (9) Dodatki 000 brak x 315 spręŝyna przeciw załamaniom kabla x 316 tulejka przeciw załamaniom kabla 317 ekranowany, uziemiony kabel przyłaczeniowy (1) (2) (3) (4) (5) (6) (7) (8) (9) Klucz do zamówienia /,... Przykład zamówienia / / dodatki proszę dopisać kolejno na końcu, oddzielając przecinkami.

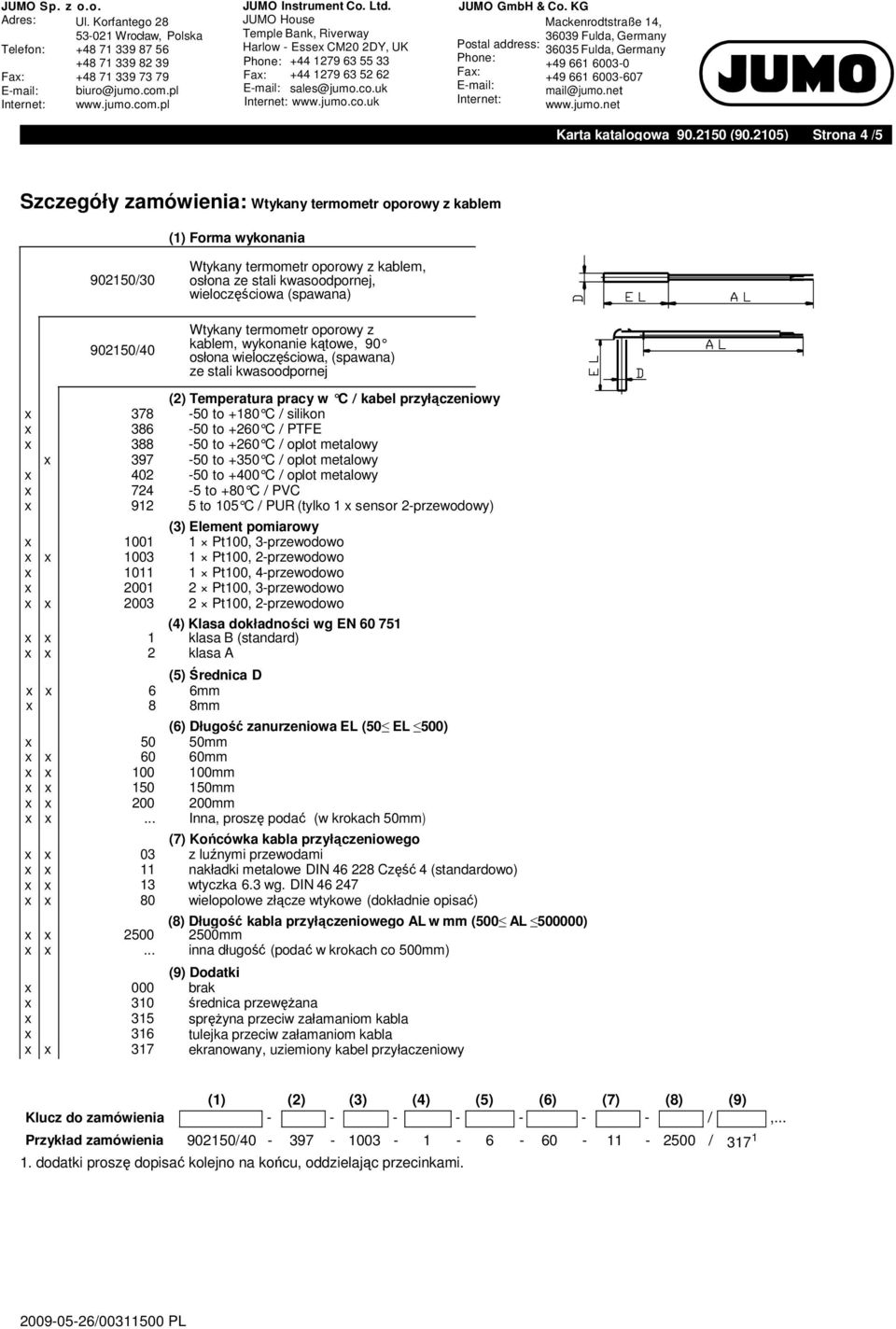

4 Karta katalogowa ( ) Strona 4 /5 Szczegóły zamówienia: Wtykany termometr oporowy z kablem (1) Forma wykonania / /40 Wtykany termometr oporowy z kablem, osłona ze stali kwasoodpornej, wieloczęściowa (spawana) Wtykany termometr oporowy z kablem, wykonanie kątowe, 90 osłona wieloczęściowa, (spawana) ze stali kwasoodpornej (2) Temperatura pracy w C / kabel przyłączeniowy x to +180 C / silikon x to +260 C / PTFE x to +260 C / oplot metalowy x to +350 C / oplot metalowy x to +400 C / oplot metalowy x to +80 C / PVC x to 105 C / PUR (tylko 1 x sensor 2-przewodowy) (3) Element pomiarowy x Pt100, 3-przewodowo Pt100, 2-przewodowo x Pt100, 4-przewodowo x Pt100, 3-przewodowo Pt100, 2-przewodowo (4) Klasa dokładności wg EN klasa B (standard) 2 klasa A (5) Średnica D 6 6mm x 8 8mm (6) Długość zanurzeniowa EL (50 EL 500) x 50 50mm 60 60mm mm mm mm... Inna, proszę podać (w krokach 50mm) (7) Końcówka kabla przyłączeniowego 03 z luźnymi przewodami 11 nakładki metalowe DIN Część 4 (standardowo) 13 wtyczka 6.3 wg. DIN wielopolowe złącze wtykowe (dokładnie opisać) (8) Długość kabla przyłączeniowego AL w mm (500 AL ) mm... inna długość (podać w krokach co 500mm) (9) Dodatki x 000 brak x 310 średnica przewęŝana x 315 spręŝyna przeciw załamaniom kabla x 316 tulejka przeciw załamaniom kabla 317 ekranowany, uziemiony kabel przyłaczeniowy (1) (2) (3) (4) (5) (6) (7) (8) (9) Klucz do zamówienia /,... Przykład zamówienia / / dodatki proszę dopisać kolejno na końcu, oddzielając przecinkami.

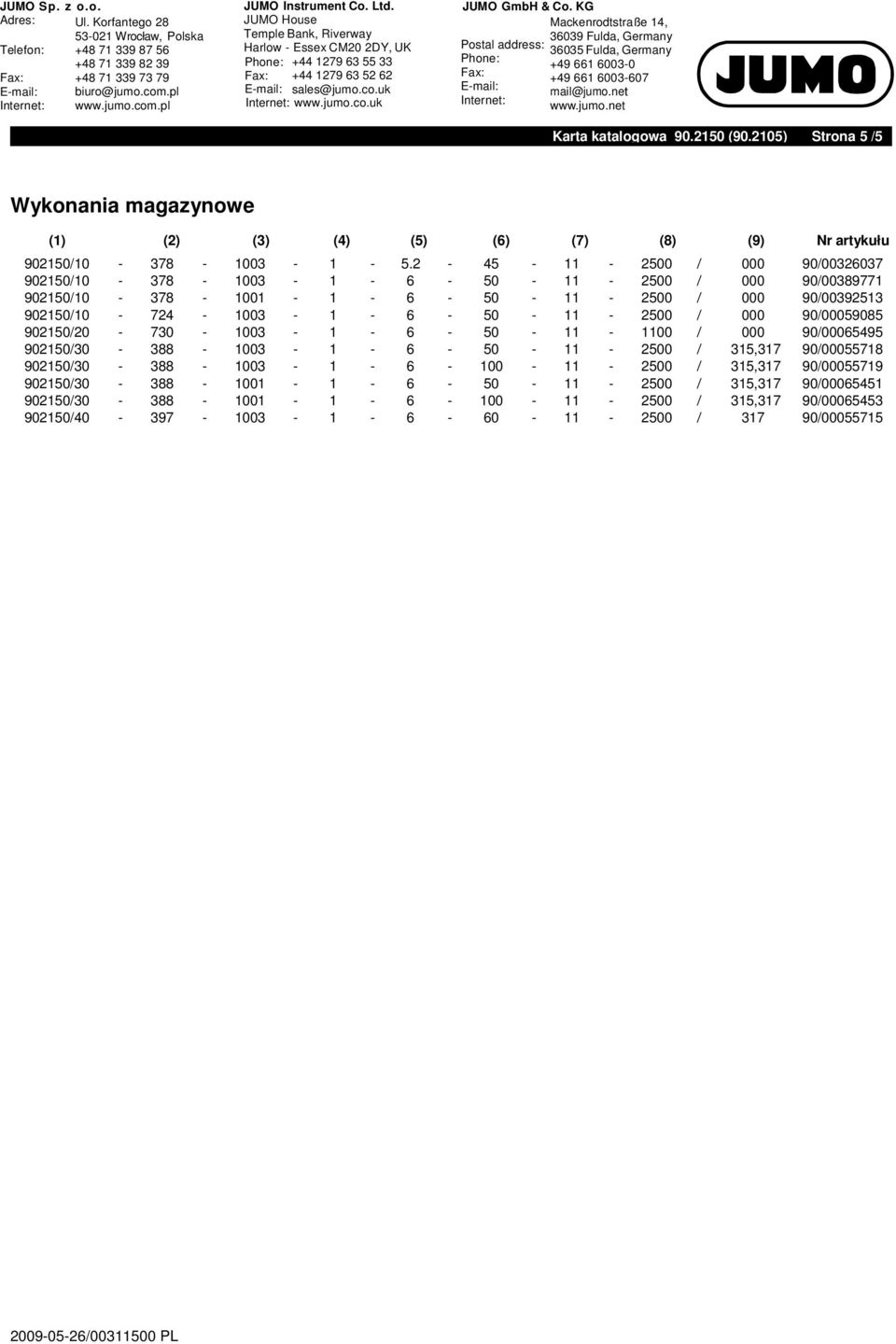

5 Karta katalogowa ( ) Strona 5 /5 Wykonania magazynowe (1) (2) (3) (4) (5) (6) (7) (8) (9) Nr artykułu / / / / / / / / / / / / / / / / / 315,317 90/ / / 315,317 90/ / / 315,317 90/ / / 315,317 90/ / / /
