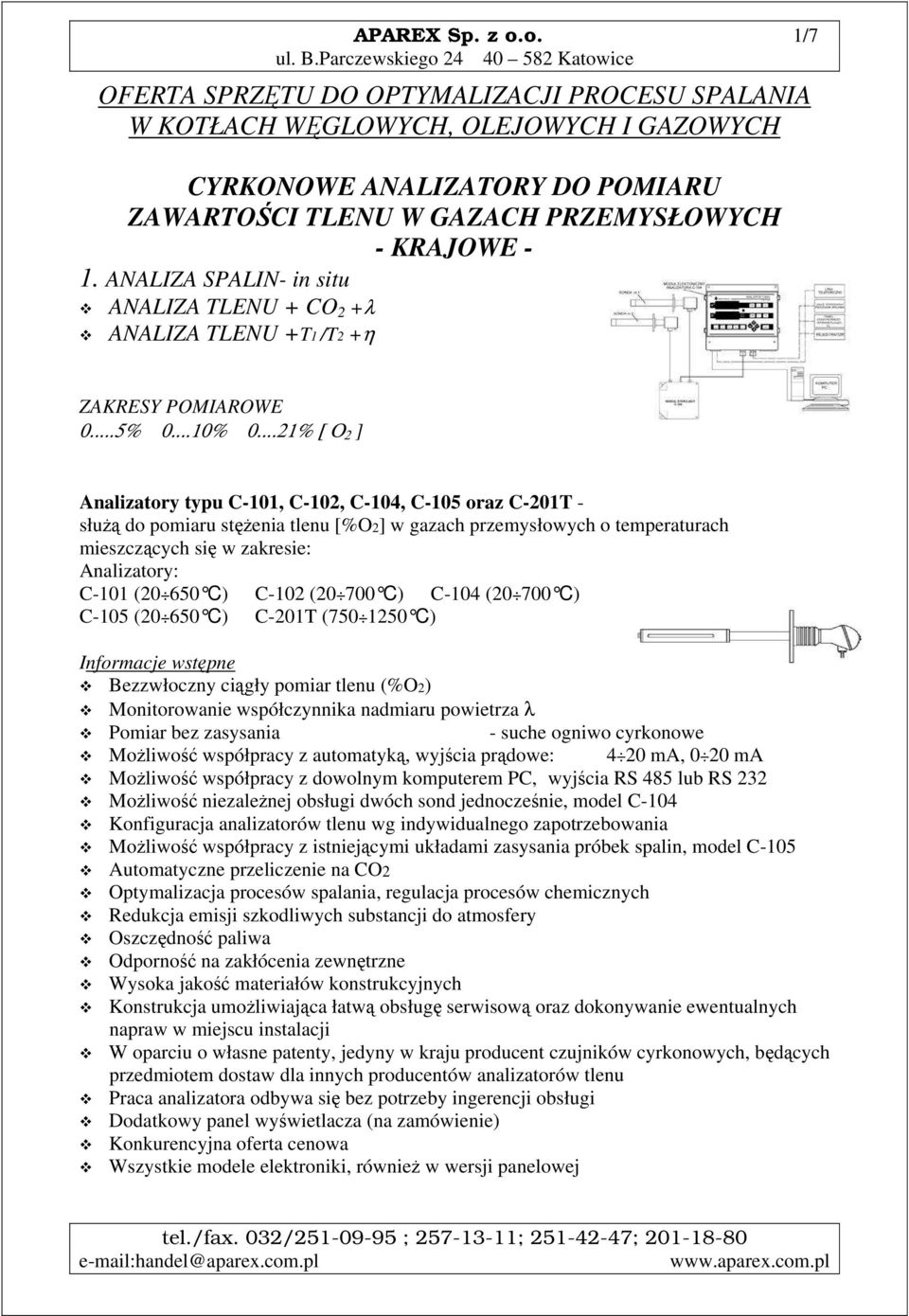

1 APAREX Sp. z o.o. 1/7 OFERTA SPRZĘTU DO OPTYMALIZACJI PROCESU SPALANIA W KOTŁACH WĘGLOWYCH, OLEJOWYCH I GAZOWYCH CYRKONOWE ANALIZATORY DO POMIARU ZAWARTOŚCI TLENU W GAZACH PRZEMYSŁOWYCH - KRAJOWE - 1. ANALIZA SPALIN- in situ ANALIZA TLENU + CO +λ ANALIZA TLENU +T1 /T +η ZAKRESY POMIAROWE 0...5% % 0...1% [ Ο ] Analizatory typu C-101, C-10, C-104, C-105 oraz C-01T - służą do pomiaru stężenia tlenu [%O] w gazach przemysłowych o temperaturach mieszczących się w zakresie: Analizatory: C-101 (0 650 C ) C-10 (0 700 C ) C-104 (0 700 C ) C-105 (0 650 C ) C-01T ( C ) Informacje wstępne Bezzwłoczny ciągły pomiar tlenu (%O) Monitorowanie współczynnika nadmiaru powietrza λ Pomiar bez zasysania - suche ogniwo cyrkonowe Możliwość współpracy z automatyką, wyjścia prądowe: 4 0 ma, 0 0 ma Możliwość współpracy z dowolnym komputerem PC, wyjścia RS 485 lub RS 3 Możliwość niezależnej obsługi dwóch sond jednocześnie, model C-104 Konfiguracja analizatorów tlenu wg indywidualnego zapotrzebowania Możliwość współpracy z istniejącymi układami zasysania próbek spalin, model C-105 Automatyczne przeliczenie na CO Optymalizacja procesów spalania, regulacja procesów chemicznych Redukcja emisji szkodliwych substancji do atmosfery Oszczędność paliwa Odporność na zakłócenia zewnętrzne Wysoka jakość materiałów konstrukcyjnych Konstrukcja umożliwiająca łatwą obsługę serwisową oraz dokonywanie ewentualnych napraw w miejscu instalacji W oparciu o własne patenty, jedyny w kraju producent czujników cyrkonowych, będących przedmiotem dostaw dla innych producentów analizatorów tlenu Praca analizatora odbywa się bez potrzeby ingerencji obsługi Dodatkowy panel wyświetlacza (na zamówienie) Konkurencyjna oferta cenowa Wszystkie modele elektroniki, również w wersji panelowej

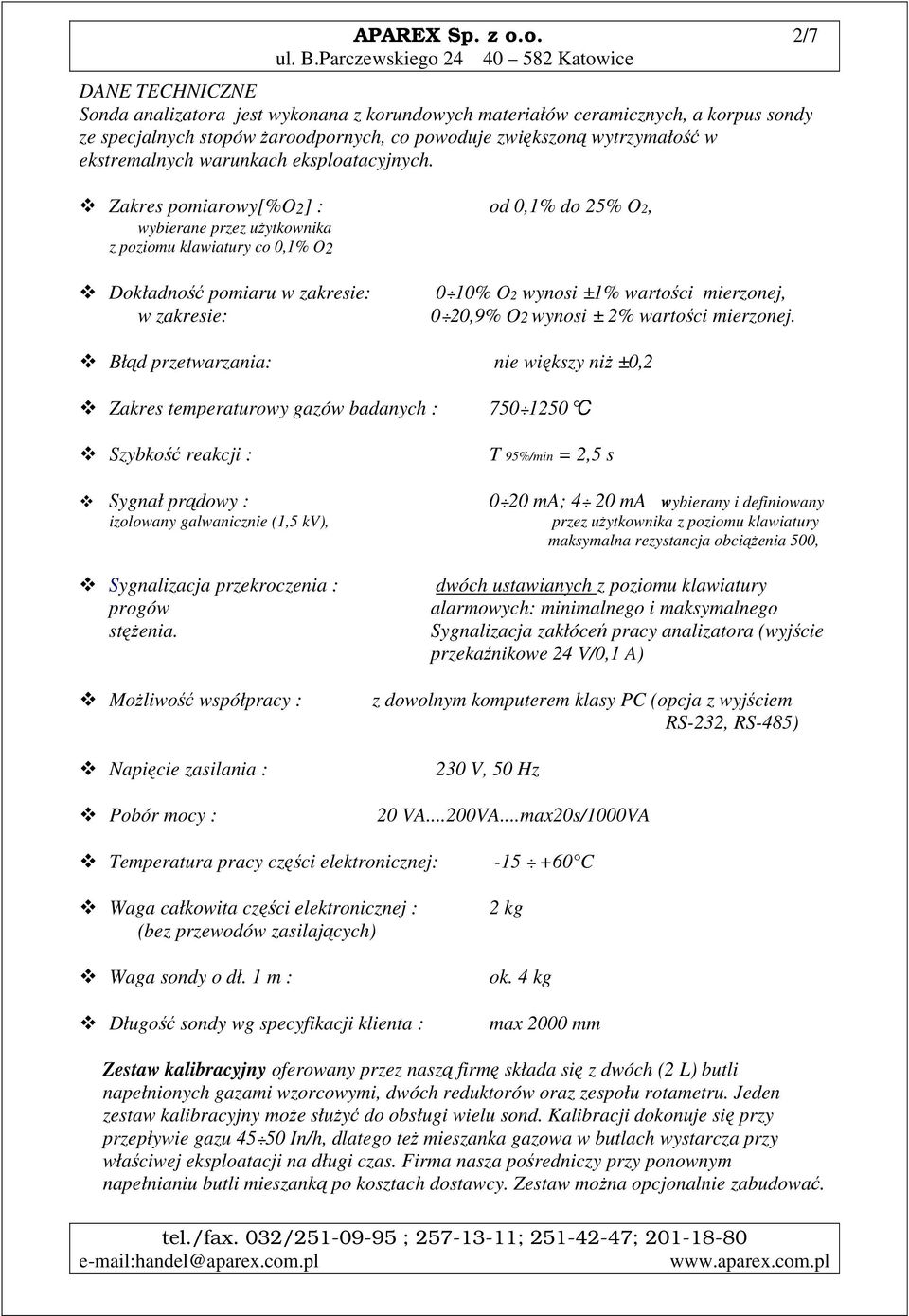

2 APAREX Sp. z o.o. /7 DANE TECHNICZNE Sonda analizatora jest wykonana z korundowych materiałów ceramicznych, a korpus sondy ze specjalnych stopów żaroodpornych, co powoduje zwiększoną wytrzymałość w ekstremalnych warunkach eksploatacyjnych. Zakres pomiarowy[%o] : od 0,1% do 5% O, wybierane przez użytkownika z poziomu klawiatury co 0,1% O Dokładność pomiaru w zakresie: 0 10% O wynosi ±1% wartości mierzonej, w zakresie: 0 0,9% O wynosi ± % wartości mierzonej. Błąd przetwarzania: nie większy niż ±0, Zakres temperaturowy gazów badanych : Szybkość reakcji : C T 95%/min =,5 s Sygnał prądowy : 0 0 ma; 4 0 ma wybierany i definiowany izolowany galwanicznie (1,5 kv), przez użytkownika z poziomu klawiatury maksymalna rezystancja obciążenia 500, Sygnalizacja przekroczenia : dwóch ustawianych z poziomu klawiatury progów alarmowych: minimalnego i maksymalnego stężenia. Sygnalizacja zakłóceń pracy analizatora (wyjście przekaźnikowe 4 V/0,1 A) Możliwość współpracy : z dowolnym komputerem klasy PC (opcja z wyjściem RS-3, RS-485) Napięcie zasilania : 30 V, 50 Hz Pobór mocy : 0 VA...00VA...max0s/1000VA Temperatura pracy części elektronicznej: C Waga całkowita części elektronicznej : (bez przewodów zasilających) Waga sondy o dł. 1 m : Długość sondy wg specyfikacji klienta : kg ok. 4 kg max 000 mm Zestaw kalibracyjny oferowany przez naszą firmę składa się z dwóch ( L) butli napełnionych gazami wzorcowymi, dwóch reduktorów oraz zespołu rotametru. Jeden zestaw kalibracyjny może służyć do obsługi wielu sond. Kalibracji dokonuje się przy przepływie gazu In/h, dlatego też mieszanka gazowa w butlach wystarcza przy właściwej eksploatacji na długi czas. Firma nasza pośredniczy przy ponownym napełnianiu butli mieszanką po kosztach dostawcy. Zestaw można opcjonalnie zabudować.

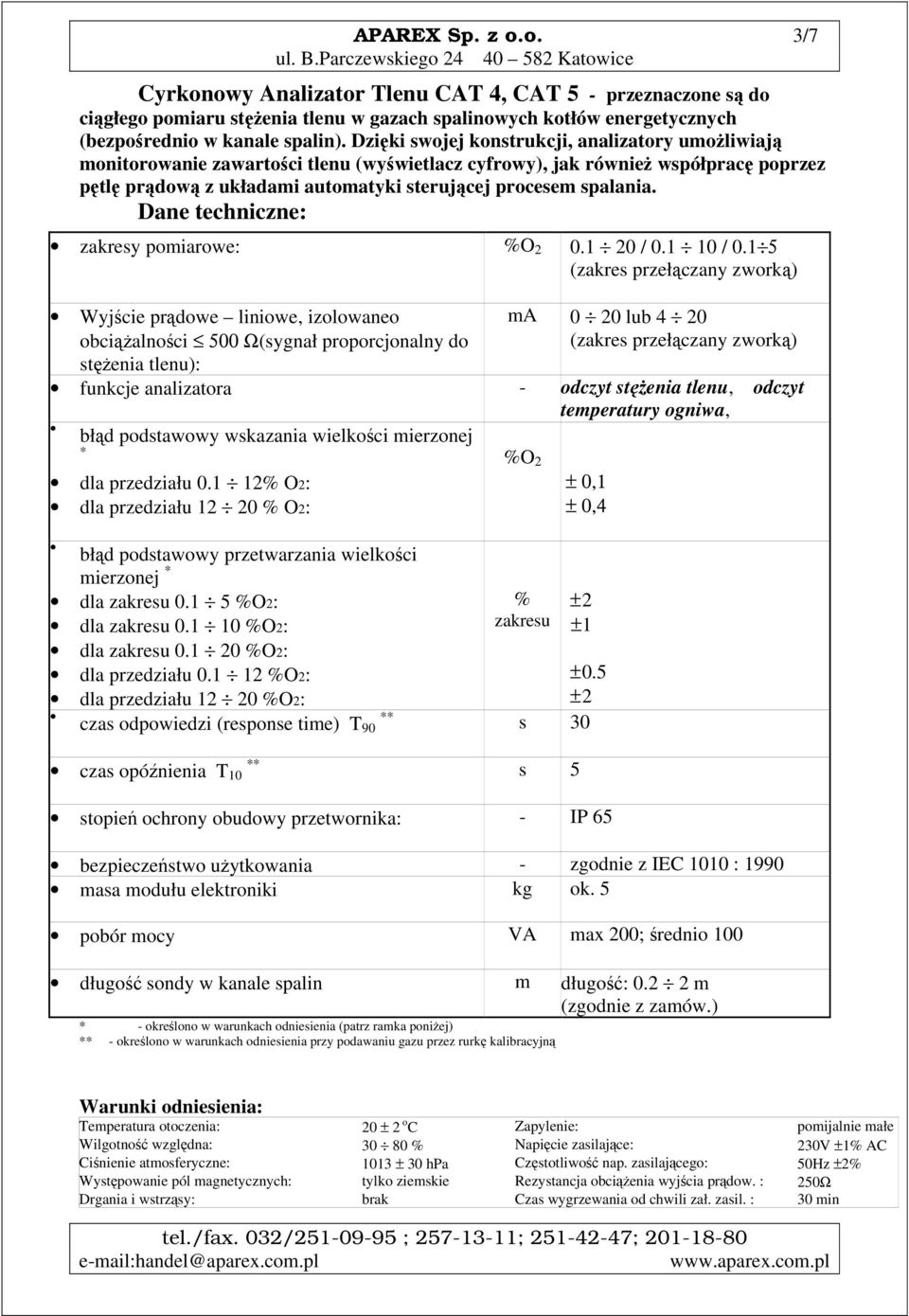

3 APAREX Sp. z o.o. 3/7 Cyrkonowy Analizator Tlenu CAT 4, CAT 5 - przeznaczone są do ciągłego pomiaru stężenia tlenu w gazach spalinowych kotłów energetycznych (bezpośrednio w kanale spalin). Dzięki swojej konstrukcji, analizatory umożliwiają monitorowanie zawartości tlenu (wyświetlacz cyfrowy), jak również współpracę poprzez pętlę prądową z układami automatyki sterującej procesem spalania. Dane techniczne: zakresy pomiarowe: %O / / (zakres przełączany zworką) Wyjście prądowe liniowe, izolowaneo obciążalności 500 Ω(sygnał proporcjonalny do stężenia tlenu): ma 0 0 lub 4 0 (zakres przełączany zworką) funkcje analizatora - odczyt stężenia tlenu, odczyt temperatury ogniwa, błąd podstawowy wskazania wielkości mierzonej * dla przedziału 0.1 1% O: dla przedziału 1 0 % O: błąd podstawowy przetwarzania wielkości mierzonej * dla zakresu %O: dla zakresu %O: dla zakresu %O: dla przedziału %O: %O ± 0,1 ± 0,4 % zakresu ±0.5 dla przedziału 1 0 %O: ± czas odpowiedzi (response time) T ** 90 s 30 czas opóźnienia T 10 ** s 5 stopień ochrony obudowy przetwornika: - IP 65 bezpieczeństwo użytkowania - zgodnie z IEC 1010 : 1990 masa modułu elektroniki kg ok. 5 pobór mocy VA max 00; średnio 100 długość sondy w kanale spalin m długość: 0. m (zgodnie z zamów.) * - określono w warunkach odniesienia (patrz ramka poniżej) ** - określono w warunkach odniesienia przy podawaniu gazu przez rurkę kalibracyjną ± ±1 Warunki odniesienia: Temperatura otoczenia: 0 ± o C Zapylenie: pomijalnie małe Wilgotność względna: % Napięcie zasilające: 30V ±1% AC Ciśnienie atmosferyczne: 1013 ± 30 hpa Częstotliwość nap. zasilającego: 50Hz ±% Występowanie pól magnetycznych: tylko ziemskie Rezystancja obciążenia wyjścia prądow. : 50Ω Drgania i wstrząsy: brak Czas wygrzewania od chwili zał. zasil. : 30 min

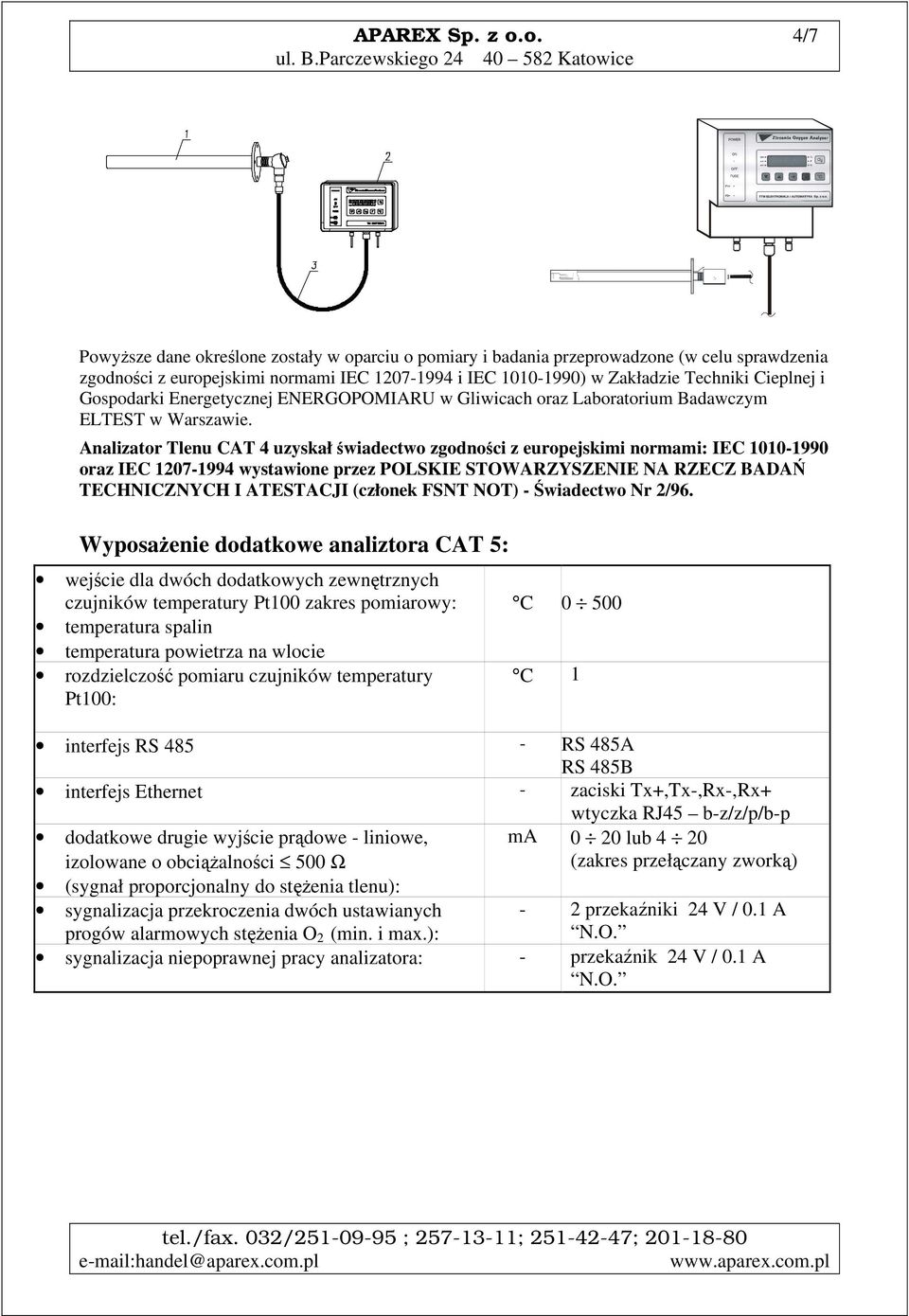

4 APAREX Sp. z o.o. 4/7 Powyższe dane określone zostały w oparciu o pomiary i badania przeprowadzone (w celu sprawdzenia zgodności z europejskimi normami IEC i IEC ) w Zakładzie Techniki Cieplnej i Gospodarki Energetycznej ENERGOPOMIARU w Gliwicach oraz Laboratorium Badawczym ELTEST w Warszawie. Analizator Tlenu CAT 4 uzyskał świadectwo zgodności z europejskimi normami: IEC oraz IEC wystawione przez POLSKIE STOWARZYSZENIE NA RZECZ BADAŃ TECHNICZNYCH I ATESTACJI (członek FSNT NOT) - Świadectwo Nr /96. Wyposażenie dodatkowe analiztora CAT 5: wejście dla dwóch dodatkowych zewnętrznych czujników temperatury Pt100 zakres pomiarowy: temperatura spalin temperatura powietrza na wlocie rozdzielczość pomiaru czujników temperatury Pt100: C C 1 interfejs RS RS 485A RS 485B interfejs Ethernet - zaciski Tx+,Tx-,Rx-,Rx+ wtyczka RJ45 b-z/z/p/b-p dodatkowe drugie wyjście prądowe - liniowe, izolowane o obciążalności 500 Ω (sygnał proporcjonalny do stężenia tlenu): ma 0 0 lub 4 0 (zakres przełączany zworką) sygnalizacja przekroczenia dwóch ustawianych progów alarmowych stężenia O (min. i max.): - przekaźniki 4 V / 0.1 A N.O. sygnalizacja niepoprawnej pracy analizatora: - przekaźnik 4 V / 0.1 A N.O.

5 APAREX Sp. z o.o. 5/7 ANALIZATOR SPRAWNOŚCI PALENISKOWEJ ASP-1 Analizator sprawności paleniskowej jest przyrządem pomiarowym przeznaczonym do wyznaczania bieżącej sprawności paleniska kotłów opomiarowanych dowolnego typu analizatorem zawartości tlenu w spalinach i stanowi uzupełnienie systemów informacji o ekonomice procesu spalania. Jego podstawową funkcją jest wyznaczanie procentowej sprawności spalania w palenisku kotłowym na podstawie pomiaru temperatury wlotowej powietrza, temperatury wylotowej spalin oraz zawartości tlenu w spalinach. Funkcjami uzupełniającymi przyrządu są: wyznaczanie współczynnika nadmiaru powietrza ( λ ) wyznaczanie objętościowej zawartości dwutlenku węgla w spalinach pomiar temperatur : wlotowej powietrza do paleniska i wylotowej spalin Pomiar dokonywany jest na podstawie informacji dostarczanych z zewnątrz przez trzy definiowane ( 0-0mA lub 4-0mA ) linie prądowe łączące ASP-1 z tlenomierzem oraz dwiema sondami temperaturowymi. Wyliczanie sprawności oraz wyznaczanie zawartości CO wymaga zdefiniowania parametrów stosowanego paliwa - w tym zakresie przyrząd oferuje wybór danych z listy trzydziestu powszechnie stosowanych paliw stałych, płynnych i gazowych oraz, jeżeli zaistnieje taka potrzeba, możliwość wprowadzenia tych danych samodzielnie przez użytkownika. Wyniki pomiarów i obliczeń prezentowane są na cztero- lub ośmiowierszowym wyświetlaczu LCD oraz wyprowadzone na wyjście prądowe 0-0mA lub 4-0mA ( tylko sprawność ). Parametry techniczne przystawki ASP-1 Zasilanie : napięcie zasilania 30V AC 10%,+10%, 50Hz pobór mocy 10VA stopień ochrony IP65 tryb pracy ciągły temperatura otoczenia 0-50*C Wejścia : temp.powietrza wlotowego: pętla prądowa 0-0mA lub 4-0mA o zakresie definiowanym przez użytkownika lub wartość stała ustawiana ręcznie min. 99*C, max. 999*C temp.spalin wylotowych: pętla prądowa 0-0mA lub 4-0mA o zakresie definiowanym przez użytkownika lub wartość stała ustawiana ręcznie min. 99*C, max. 999*C poziom tlenu paliwo pętla prądowa 0-0mA lub 4-0mA o zakresie definiowanym przez użytkownika lub wartość stała ustawiana ręcznie min. 0%, max. 99% wybór z listy trzydziestu powszechnie stosowanych paliw lub samodzielne definiowanie jego parametrów, między innymi:

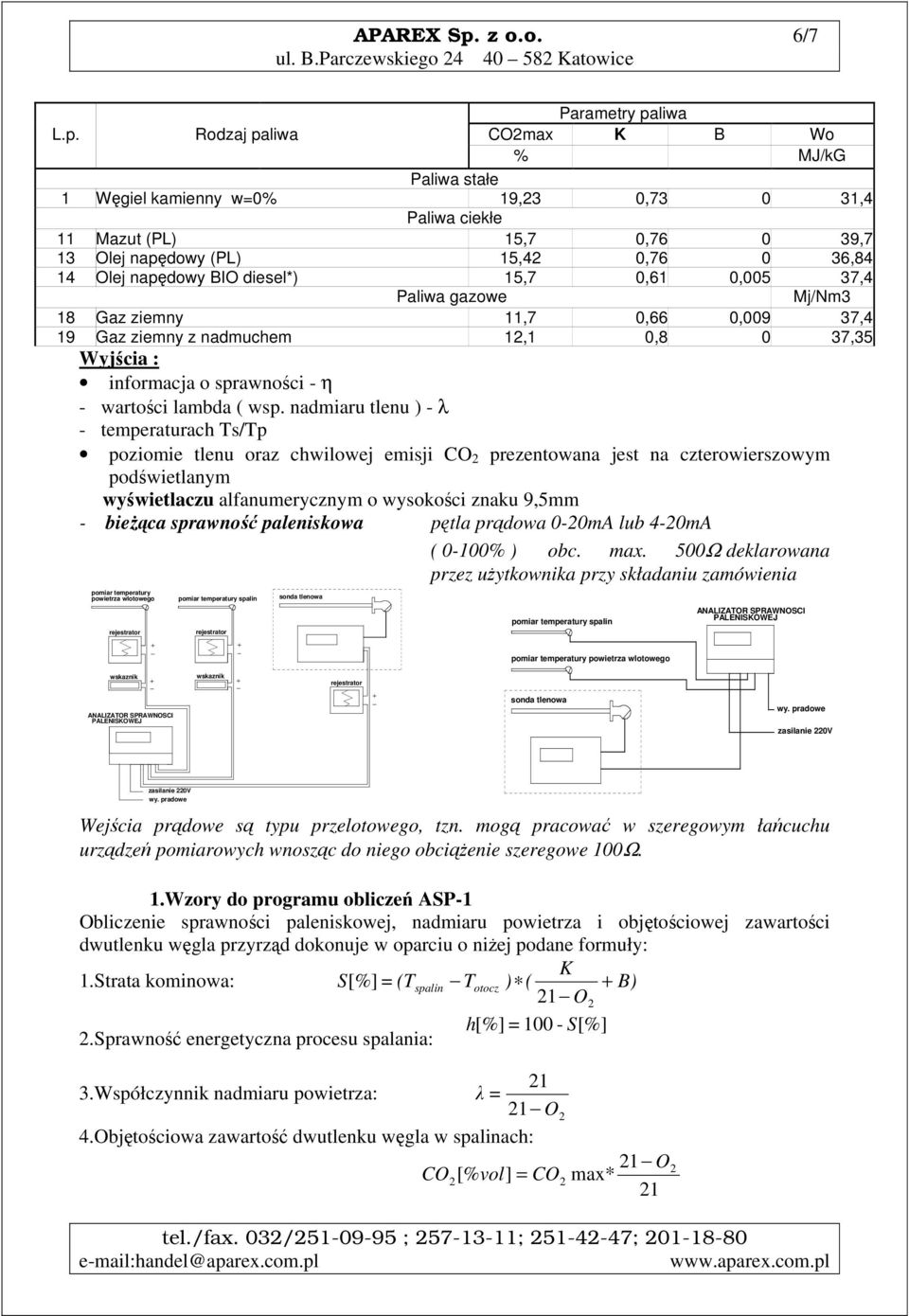

6 APAREX Sp. z o.o. 6/7 Parametry paliwa L.p. Rodzaj paliwa COmax K B Wo % MJ/kG Paliwa stałe 1 Węgiel kamienny w=0% 19,3 0, ,4 Paliwa ciekłe 11 Mazut (PL) 15,7 0, ,7 13 Olej napędowy (PL) 15,4 0, ,84 14 Olej napędowy BIO diesel*) 15,7 0,61 0,005 37,4 Paliwa gazowe Mj/Nm3 18 Gaz ziemny 11,7 0,66 0,009 37,4 19 Gaz ziemny z nadmuchem 1,1 0,8 0 37,35 Wyjścia : informacja o sprawności - η - wartości lambda ( wsp. nadmiaru tlenu ) - λ - temperaturach Ts/Tp poziomie tlenu oraz chwilowej emisji CO prezentowana jest na czterowierszowym podświetlanym wyświetlaczu alfanumerycznym o wysokości znaku 9,5mm - bieżąca sprawność paleniskowa pętla prądowa 0-0mA lub 4-0mA ( 0-100% ) obc. max. 500Ω deklarowana przez użytkownika przy składaniu zamówienia pomiar temperatury powietrza wlotowego rejestrator pomiar temperatury spalin rejestrator sonda tlenowa pomiar temperatury spalin ANALIZATOR SPRAWNOSCI PALENISKOWEJ pomiar temperatury powietrza wlotowego wskaznik wskaznik rejestrator ANALIZATOR SPRAWNOSCI PALENISKOWEJ sonda tlenowa wy. pradowe zasilanie 0V zasilanie 0V wy. pradowe Wejścia prądowe są typu przelotowego, tzn. mogą pracować w szeregowym łańcuchu urządzeń pomiarowych wnosząc do niego obciążenie szeregowe 100Ω. 1.Wzory do programu obliczeń ASP-1 Obliczenie sprawności paleniskowej, nadmiaru powietrza i objętościowej zawartości dwutlenku węgla przyrząd dokonuje w oparciu o niżej podane formuły: K 1.Strata kominowa: S[%] = (Tspalin Totocz ) ( + B) 1 O h[%] = S[%].Sprawność energetyczna procesu spalania: 1 3.Współczynnik nadmiaru powietrza: λ = 1 O 4.Objętościowa zawartość dwutlenku węgla w spalinach: CO [% vol] = CO 1 O max* 1

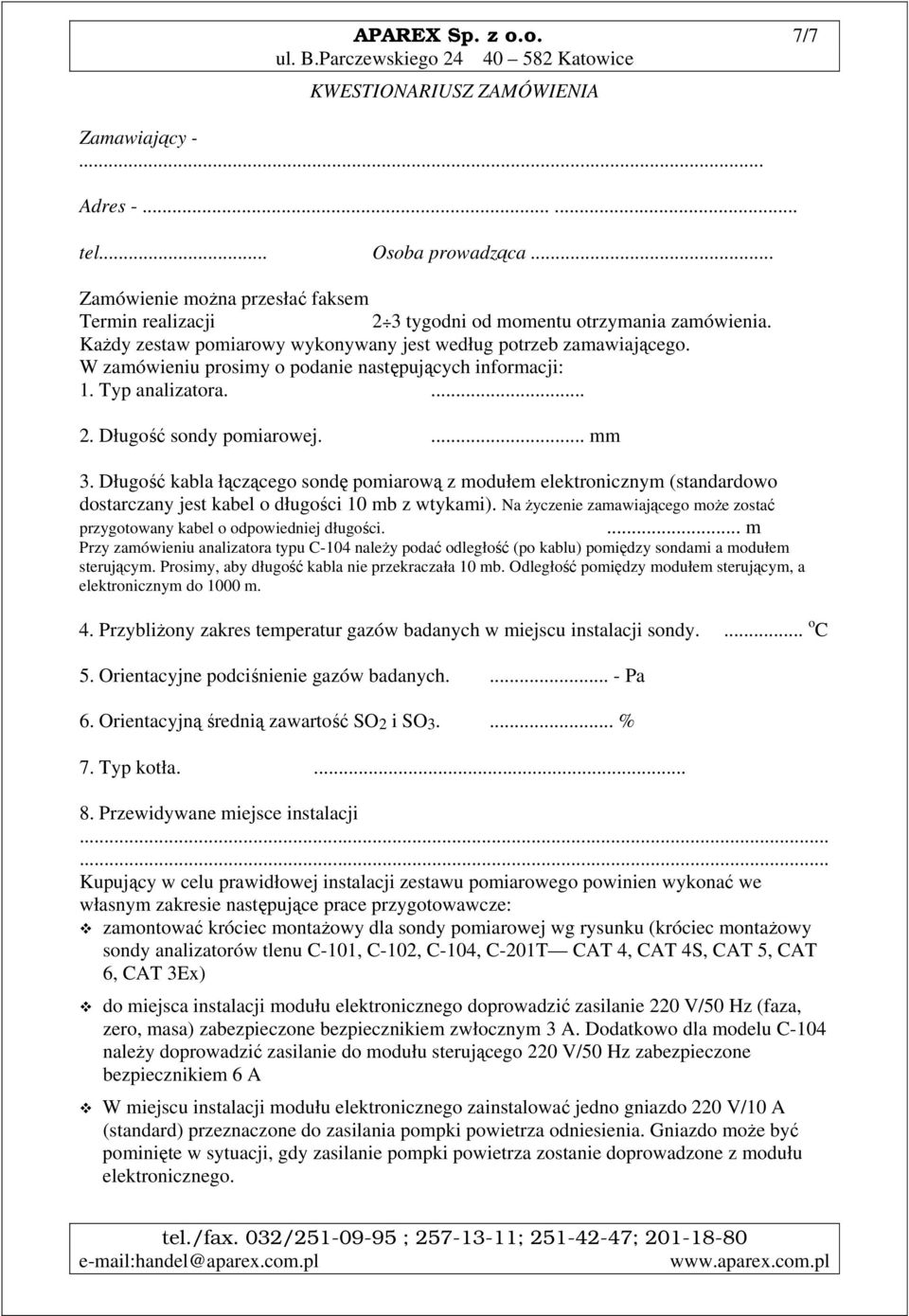

7 APAREX Sp. z o.o. 7/7 KWESTIONARIUSZ ZAMÓWIENIA Zamawiający -... Adres tel... Osoba prowadząca... Zamówienie można przesłać faksem Termin realizacji 3 tygodni od momentu otrzymania zamówienia. Każdy zestaw pomiarowy wykonywany jest według potrzeb zamawiającego. W zamówieniu prosimy o podanie następujących informacji: 1. Typ analizatora..... Długość sondy pomiarowej.... mm 3. Długość kabla łączącego sondę pomiarową z modułem elektronicznym (standardowo dostarczany jest kabel o długości 10 mb z wtykami). Na życzenie zamawiającego może zostać przygotowany kabel o odpowiedniej długości.... m Przy zamówieniu analizatora typu C-104 należy podać odległość (po kablu) pomiędzy sondami a modułem sterującym. Prosimy, aby długość kabla nie przekraczała 10 mb. Odległość pomiędzy modułem sterującym, a elektronicznym do 1000 m. 4. Przybliżony zakres temperatur gazów badanych w miejscu instalacji sondy.... o C 5. Orientacyjne podciśnienie gazów badanych Pa 6. Orientacyjną średnią zawartość SO i SO3.... % 7. Typ kotła Przewidywane miejsce instalacji Kupujący w celu prawidłowej instalacji zestawu pomiarowego powinien wykonać we własnym zakresie następujące prace przygotowawcze: zamontować króciec montażowy dla sondy pomiarowej wg rysunku (króciec montażowy sondy analizatorów tlenu C-101, C-10, C-104, C-01T CAT 4, CAT 4S, CAT 5, CAT 6, CAT 3Ex) do miejsca instalacji modułu elektronicznego doprowadzić zasilanie 0 V/50 Hz (faza, zero, masa) zabezpieczone bezpiecznikiem zwłocznym 3 A. Dodatkowo dla modelu C-104 należy doprowadzić zasilanie do modułu sterującego 0 V/50 Hz zabezpieczone bezpiecznikiem 6 A W miejscu instalacji modułu elektronicznego zainstalować jedno gniazdo 0 V/10 A (standard) przeznaczone do zasilania pompki powietrza odniesienia. Gniazdo może być pominięte w sytuacji, gdy zasilanie pompki powietrza zostanie doprowadzone z modułu elektronicznego.
