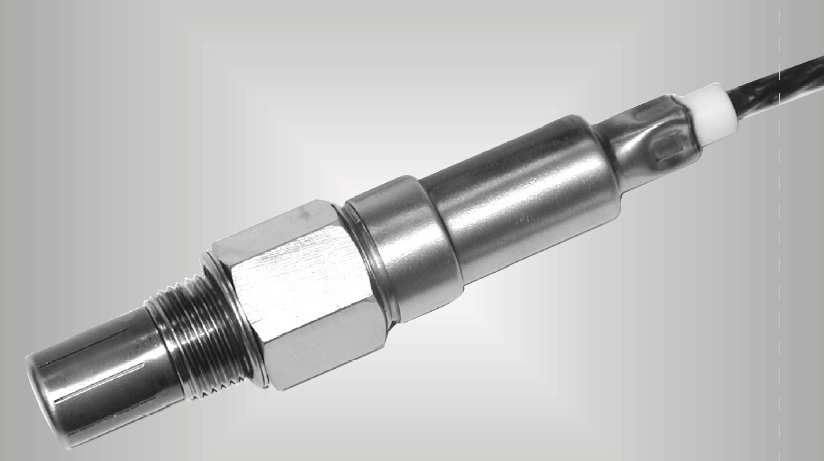

Kombinowana sonda KS 1 Czujnik ZrO2 do bezpośredniego wyznaczania zawartości frakcji palnych (CO/H2 ) w spalinach

Transkrypt

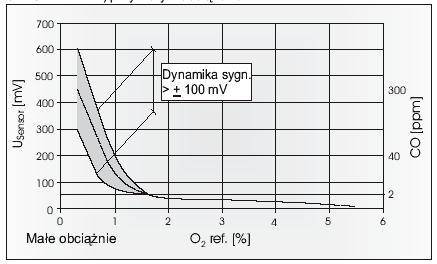

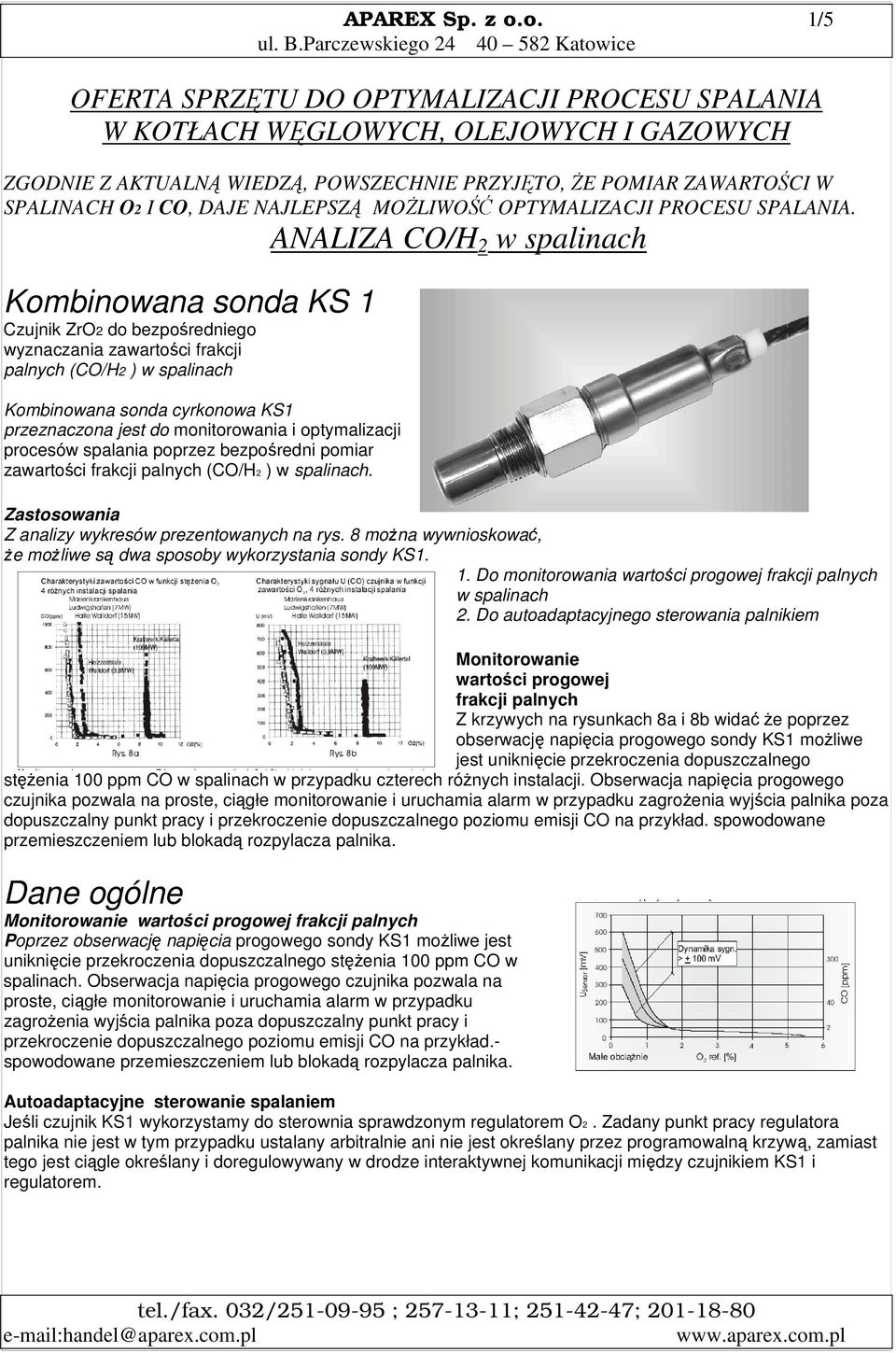

1 APAREX Sp. z o.o. 1/5 OFERTA SPRZĘTU DO OPTYMALIZACJI PROCESU SPALANIA W KOTŁACH WĘGLOWYCH, OLEJOWYCH I GAZOWYCH ZGODNIE Z AKTUALNĄ WIEDZĄ, POWSZECHNIE PRZYJĘTO, ŻE POMIAR ZAWARTOŚCI W SPALINACH O2 I CO, DAJE NAJLEPSZĄ MOŻLIWOŚĆ OPTYMALIZACJI PROCESU SPALANIA. ANALIZA CO/H 2 w spalinach Kombinowana sonda KS 1 Czujnik ZrO2 do bezpośredniego wyznaczania zawartości frakcji palnych (CO/H2 ) w spalinach Kombinowana sonda cyrkonowa KS1 przeznaczona jest do monitorowania i optymalizacji procesów spalania poprzez bezpośredni pomiar zawartości frakcji palnych (CO/H2 ) w spalinach. Zastosowania Z analizy wykresów prezentowanych na rys. 8 można wywnioskować, że możliwe są dwa sposoby wykorzystania sondy KS1. 1. Do monitorowania wartości progowej frakcji palnych w spalinach 2. Do autoadaptacyjnego sterowania palnikiem Monitorowanie wartości progowej frakcji palnych Z krzywych na rysunkach 8a i 8b widać że poprzez obserwację napięcia progowego sondy KS1 możliwe jest uniknięcie przekroczenia dopuszczalnego stężenia 100 ppm CO w spalinach w przypadku czterech różnych instalacji. Obserwacja napięcia progowego czujnika pozwala na proste, ciągłe monitorowanie i uruchamia alarm w przypadku zagrożenia wyjścia palnika poza dopuszczalny punkt pracy i przekroczenie dopuszczalnego poziomu emisji CO na przykład. spowodowane przemieszczeniem lub blokadą rozpylacza palnika. Dane ogólne Monitorowanie wartości progowej frakcji palnych Poprzez obserwację napięcia progowego sondy KS1 możliwe jest uniknięcie przekroczenia dopuszczalnego stężenia 100 ppm CO w spalinach. Obserwacja napięcia progowego czujnika pozwala na proste, ciągłe monitorowanie i uruchamia alarm w przypadku zagrożenia wyjścia palnika poza dopuszczalny punkt pracy i przekroczenie dopuszczalnego poziomu emisji CO na przykład.- spowodowane przemieszczeniem lub blokadą rozpylacza palnika. Autoadaptacyjne sterowanie spalaniem Jeśli czujnik KS1 wykorzystamy do sterownia sprawdzonym regulatorem O2. Zadany punkt pracy regulatora palnika nie jest w tym przypadku ustalany arbitralnie ani nie jest określany przez programowalną krzywą, zamiast tego jest ciągle określany i doregulowywany w drodze interaktywnej komunikacji między czujnikiem KS1 i regulatorem.

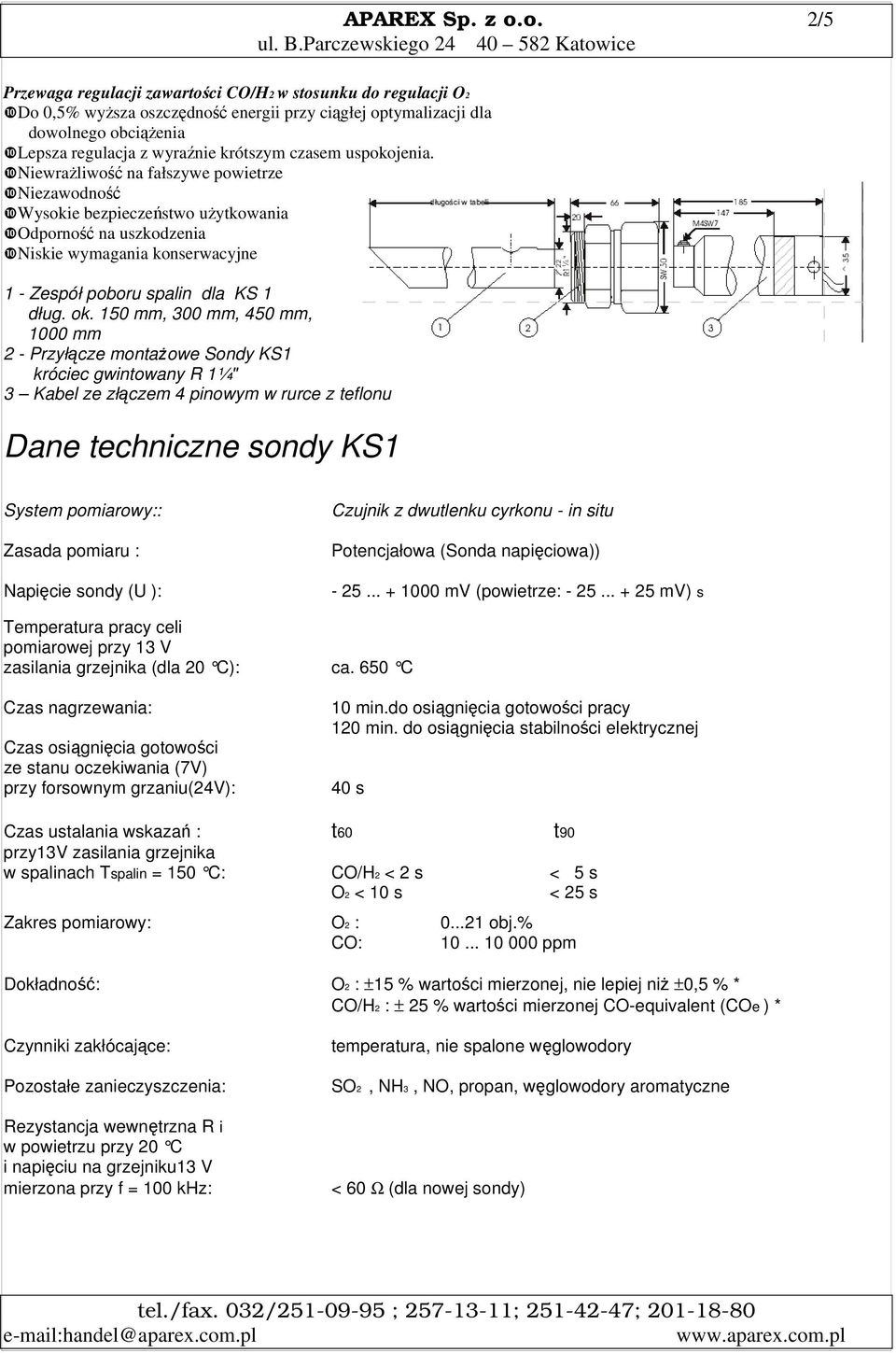

2 APAREX Sp. z o.o. 2/5 Przewaga regulacji zawartości CO/H2 w stosunku do regulacji O2 ❿Do 0,5% wyższa oszczędność energii przy ciągłej optymalizacji dla dowolnego obciążenia ❿Lepsza regulacja z wyraźnie krótszym czasem uspokojenia. ❿Niewrażliwość na fałszywe powietrze ❿Niezawodność ❿Wysokie bezpieczeństwo użytkowania ❿Odporność na uszkodzenia ❿Niskie wymagania konserwacyjne 1 - Zespół poboru spalin dla KS 1 dług. ok. 150 mm, 300 mm, 450 mm, 1000 mm 2 - Przyłącze montażowe Sondy KS1 króciec gwintowany R 1¼" 3 Kabel ze złączem 4 pinowym w rurce z teflonu Dane techniczne sondy KS1 System pomiarowy:: Zasada pomiaru : Napięcie sondy (U ): Czujnik z dwutlenku cyrkonu - in situ Potencjałowa (Sonda napięciowa)) mv (powietrze: mv) s Temperatura pracy celi pomiarowej przy 13 V zasilania grzejnika (dla 20 C): ca. 650 C Czas nagrzewania: Czas osiągnięcia gotowości ze stanu oczekiwania (7V) przy forsownym grzaniu(24v): 10 min.do osiągnięcia gotowości pracy 120 min. do osiągnięcia stabilności elektrycznej 40 s Czas ustalania wskazań : t60 t90 przy13v zasilania grzejnika w spalinach Tspalin = 150 C: CO/H 2 < 2 s < 5 s O2 < 10 s < 25 s Zakres pomiarowy: O2 : obj.% CO: ppm Dokładność: O2 : ±15 % wartości mierzonej, nie lepiej niż ±0,5 % * CO/H2 : ± 25 % wartości mierzonej CO-equivalent (COe ) * Czynniki zakłócające: Pozostałe zanieczyszczenia: Rezystancja wewnętrzna R i w powietrzu przy 20 C i napięciu na grzejniku13 V mierzona przy f = 100 khz: temperatura, nie spalone węglowodory SO2, NH3, NO, propan, węglowodory aromatyczne < 60 Ω (dla nowej sondy)

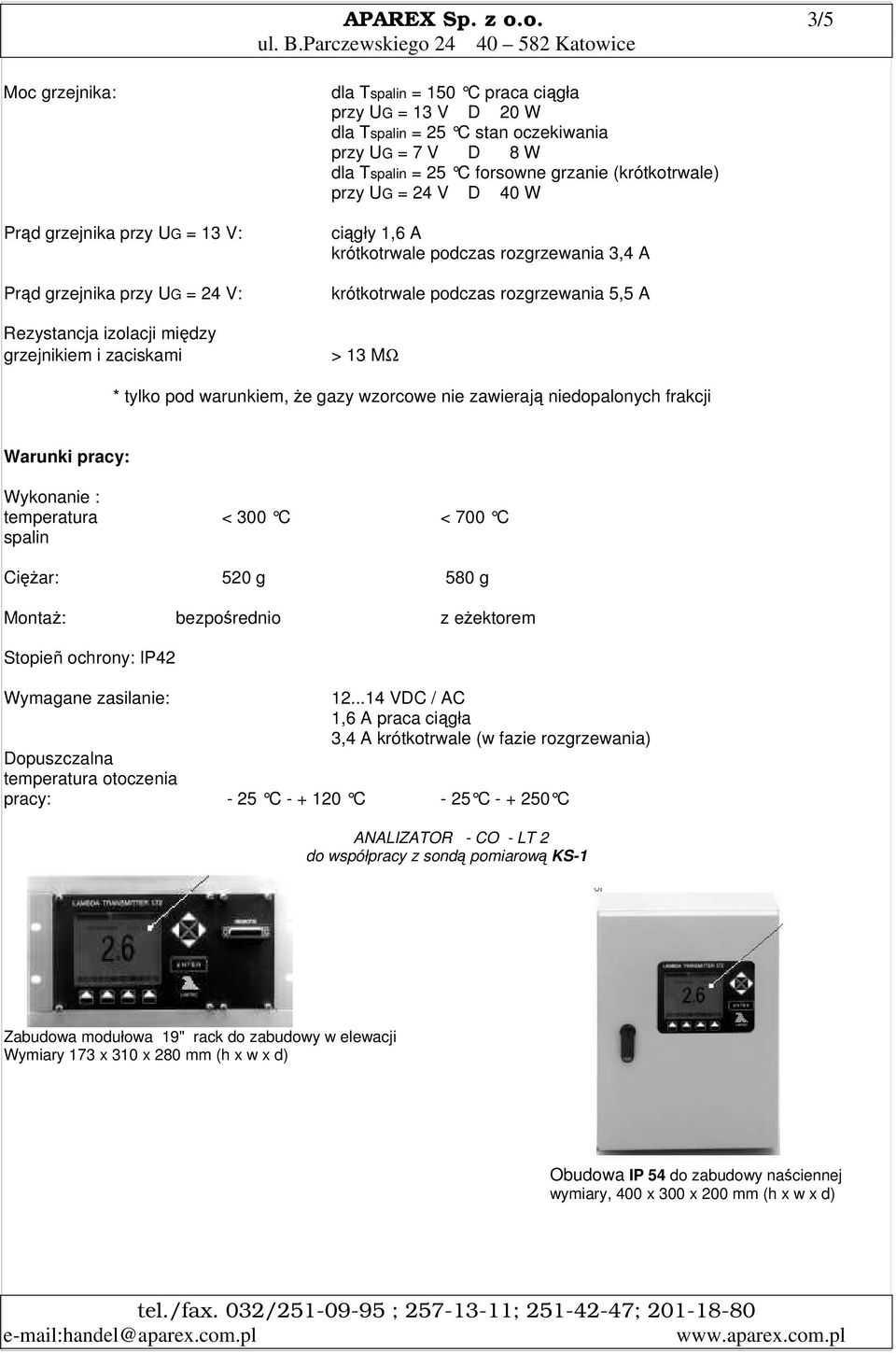

3 APAREX Sp. z o.o. 3/5 Moc grzejnika: Prąd grzejnika przy UG = 13 V: Prąd grzejnika przy UG = 24 V: Rezystancja izolacji między grzejnikiem i zaciskami dla Tspalin = 150 C praca ciągła przy UG = 13 V D 20 W dla Tspalin = 25 C stan oczekiwania przy UG = 7 V D 8 W dla Tspalin = 25 C forsowne grzanie (krótkotrwale) przy UG = 24 V D 40 W ciągły 1,6 A krótkotrwale podczas rozgrzewania 3,4 A krótkotrwale podczas rozgrzewania 5,5 A > 13 MΩ * tylko pod warunkiem, że gazy wzorcowe nie zawierają niedopalonych frakcji Warunki pracy: Wykonanie : temperatura < 300 C < 700 C spalin Ciężar: 520 g 580 g Montaż: bezpośrednio z eżektorem Stopieñ ochrony: IP42 Wymagane zasilanie: VDC / AC 1,6 A praca ciągła 3,4 A krótkotrwale (w fazie rozgrzewania) Dopuszczalna temperatura otoczenia pracy: - 25 C C - 25 C C ANALIZATOR - CO - LT 2 do współpracy z sondą pomiarową KS-1 Zabudowa modułowa 19" rack do zabudowy w elewacji Wymiary 173 x 310 x 280 mm (h x w x d) Obudowa IP 54 do zabudowy naściennej wymiary, 400 x 300 x 200 mm (h x w x d)

4 APAREX Sp. z o.o. 4/5 ANALIZA CO/H 2 w spalinach Kwestionariusz zapytania ofertowego Zamawiający -... Adres tel... Osoba prowadząca... Zapytanie można przesłać Termin realizacji 3 4 tygodni od momentu otrzymania zamówienia. Każdy zestaw pomiarowy wykonywany jest według potrzeb zamawiającego. W zamówieniu prosimy o podanie następujących informacji: Paliwo X Gaz ziemny...olej opałowy...mazut...węgiel...biogaz...gazy inne...(skład %) Temperatura mierzonych gazów: Min. Max.. Wilgotność (obj. %);CO/H 2 -zawartość (obj. %);S/SO 2 -zawartość (obj. %);Punkt rosy ( C) Min.... Max.... Min.... Max.... Min.... Max.... Min.... Max.... Zawartość pyłów:. mg/m 3 Miejsce pomiaru Ciśnienie w miejscu pomiaru: Min. mbar Max..mbar Temperatura otoczenia: Min.... Max.... Wilgotność względna otoczenia: % Wymiary kanału z mierzonym gazem: mm Grubość wymurówki:.. mm Grubość izolacji. mm Pozycja montażu: poziom / pion / ukośnie Wymogi techniczne: Odległość zabudowy sondy (CO) od analizatora (T 2):. m Pomiar okresowy (instalacja pracuje cyklicznie): Cykle:.. na/h Praca ciągła (instalacja pracuje 24 h / dobę) Wykonanie T 2: Szafka do montażu na ścianie IP 54 Wykonanie panelowe IP 00

5 APAREX Sp. z o.o. 5/5 Uwagi: Szkic miejsca zabudowy pomiaru: (Ręcznie wykonany szkic miejsca lokalizacji planowanego pomiaru będzie nam bardzo pomocny!)
