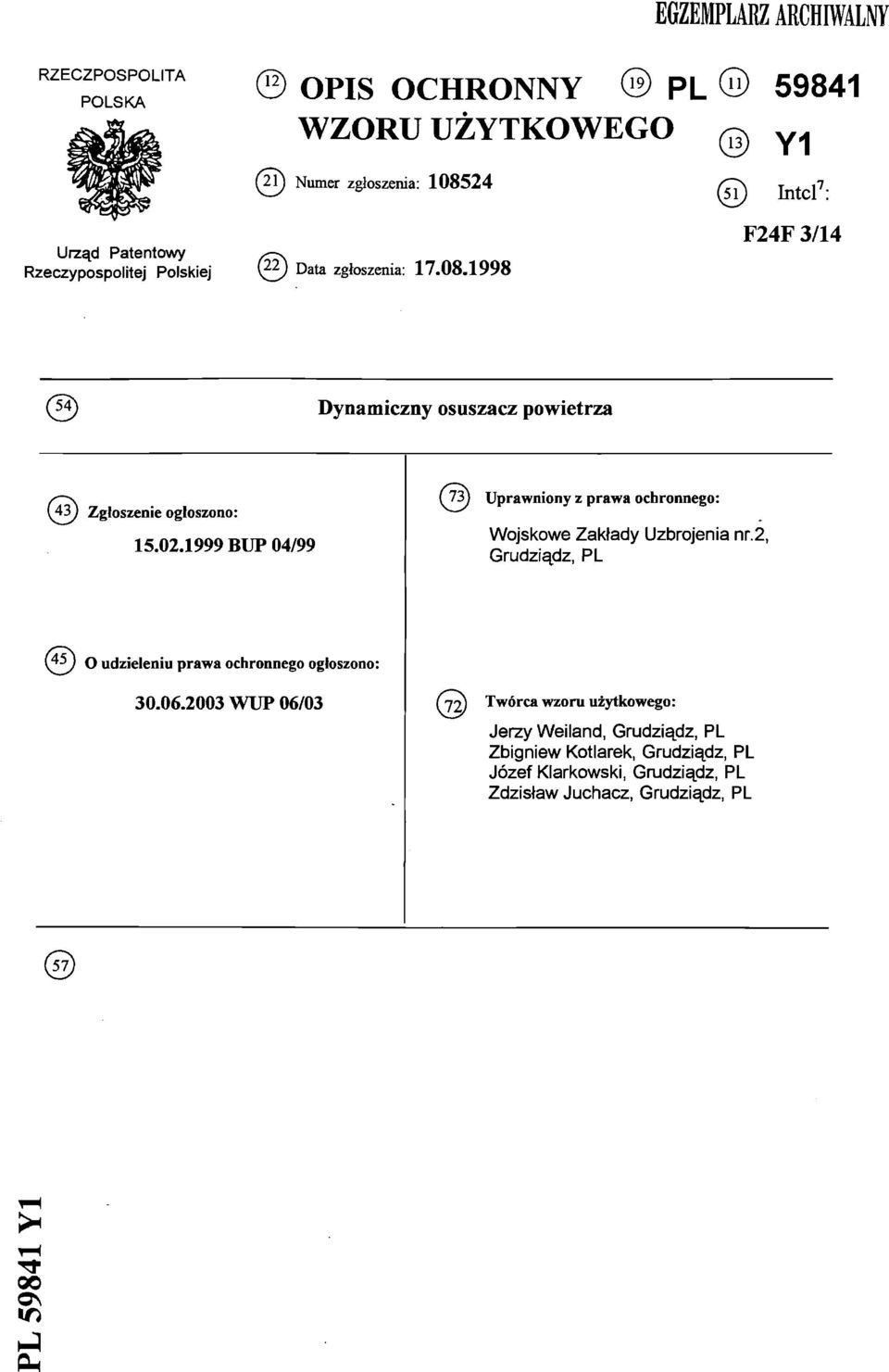

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA 3 OPIS OCHRONNY PL WZORU UŻYTKOWEGO 13) Y1 (21) Numer zgłoszenia: i) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: F24F 3/14 Dynamiczny osuszacz powietrza (43) Zgłoszenie ogłoszono: BUP 04/99 Uprawniony z prawa ochronnego: Wojskowe Zakłady Uzbrojenia nr.2, Grudziądz, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 06/03 Twórcawzoru użytkowego: Jerzy Weiland, Grudziądz, PL Zbigniew Kotlarek, Grudziądz, PL Józef Klarkowski, Grudziądz, PL Zdzisław Juchacz, Grudziądz, PL 00 Oh

2 10 Dynamiczny osuszacz powietrza Przedmiotem wzoru użytkowego jest dynamiczny osuszacz powietrza przeznaczony w szczególności do osuszania wnętrza pojazdów specjalnych. Znany jest z polskiego wzoru użytkowego Ru osuszacz powietrza którego korpus ma postać bryły obrotowej zamkniętej obustronnie pokrywami. Każda z pokryw posiada dwa króćce przeznaczone do połączenia osuszacza z instalacją zewnętrzną. Jeden z króćców każdej pokrywy jest umieszczony współosiowo względem korpusu i od strony osuszacza jest osłonięty filtrem powietrza. Korpus posiada pionową ściankę dzielącąjego wnętrze na dwie komory. Do tej ścianki jest umocowany powierzchnią czołową elektryczny silnik wyposażony w dwa czopy napędowe. Silnik ten jest ustawiony współosiowo względem korpusu, a na każdym jego czopie osadzonyjest wirnik wentylatora. Na pionowej ściance osadzony jest obrotowo pierścień zębaty napędzany drugim silnikiem elektrycznym. Do pierścienia tego umocowany jest obrotowy wirnik którego szerokie łopatki wypełnione są substancją absorpcyjną. Do drugiej powierzchni czołowej silnika elektrycznego z dwoma czopami napędowymi umocowana jest druga przegroda pionowa do której przylega kierownica otaczająca na części obwodu wirnik wentylatora. Osuszane powietrze doprowadzane jest jednym króćcem na część obwodu wirnika wypełnionego substancją absorpcyjną gdzie zostaje pozbawione wilgoci na skutek procesów absorpcyjnych. Gromadząca się w substancji absorpcyjnej wilgoć jest następnie usuwana w czasie gdy obracający się wirnik znajdzie się w strefie działania

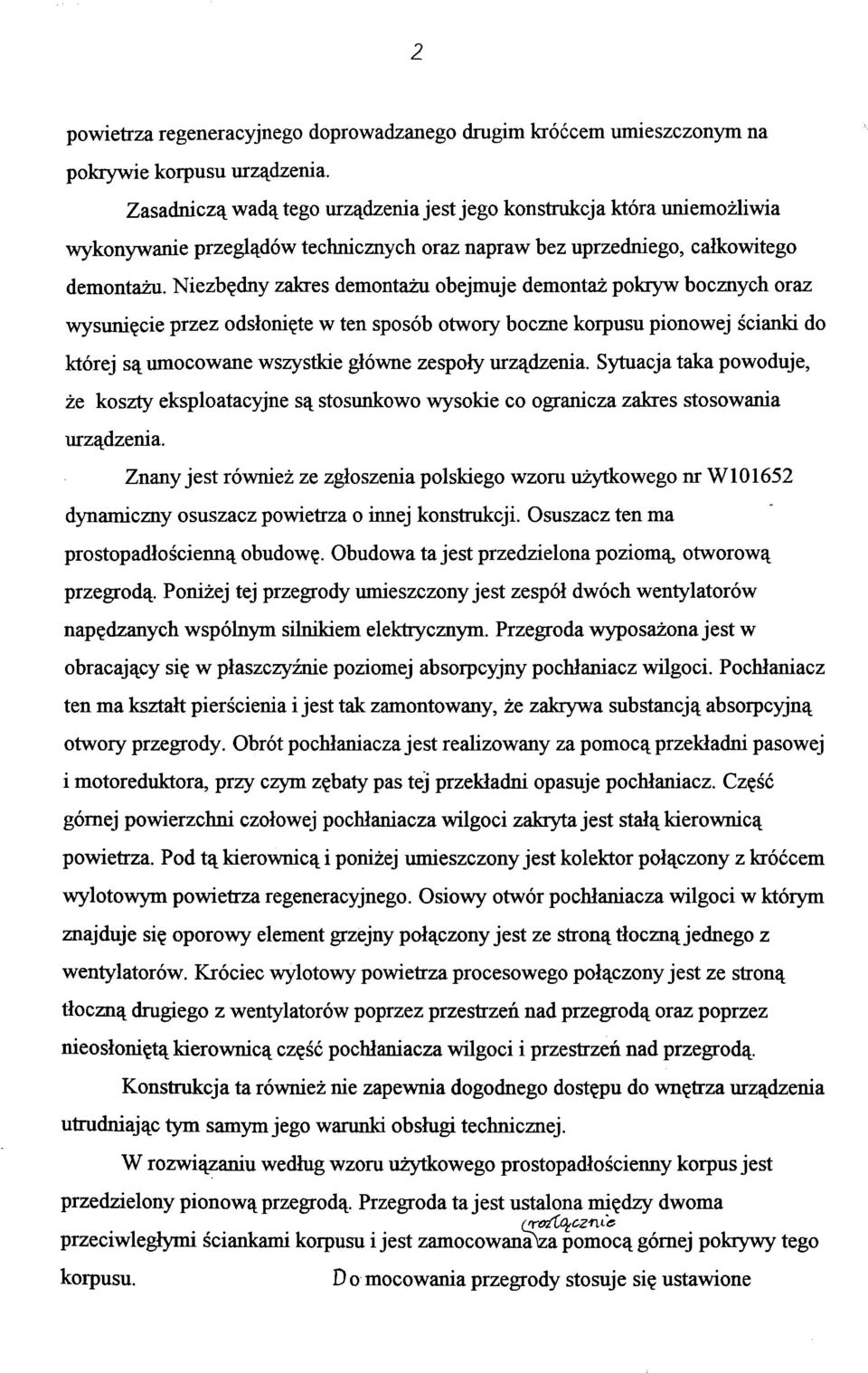

3 2 powietrza regeneracyjnego doprowadzanego drugim króćcem umieszczonym na pokrywie korpusu urządzenia. Zasadniczą wadą tego urządzenia jest jego konstrukcja która uniemożliwia wykonywanie przeglądów technicznych oraz napraw bez uprzedniego, całkowitego demontażu. Niezbędny zakres demontażu obejmuje demontaż pokryw bocznych oraz wysunięcie przez odsłonięte w ten sposób otwory boczne korpusu pionowej ścianki do której są umocowane wszystkie główne zespoły urządzenia. Sytuacja taka powoduje, że koszty eksploatacyjne są stosunkowo wysokie co ogranicza zakres stosowania urządzenia. Znany jest również ze zgłoszenia polskiego wzoru użytkowego nr WIO 1652 dynamiczny osuszacz powietrza o innej konstrukcji. Osuszacz ten ma prostopadłościenną obudowę. Obudowa ta jest przedzielona poziomą, otworową przegrodą. Poniżej tej przegrody umieszczony jest zespół dwóch wentylatorów napędzanych wspólnym silnikiem elektrycznym. Przegroda wyposażona jest w obracający się w płaszczyźnie poziomej absorpcyjny pochłaniacz wilgoci. Pochłaniacz ten ma kształt pierścienia i jest tak zamontowany, że zakrywa substancją absorpcyjną otwory przegrody. Obrót pochłaniacza jest realizowany za pomocą przekładni pasowej i motoreduktora, przy czym zębaty pas tej przekładni opasuje pochłaniacz. Część górnej powierzchni czołowej pochłaniacza wilgoci zakryta jest stałą kierownicą powietrza. Pod tą kierownicą i poniżej umieszczony jest kolektor połączony z króćcem wylotowym powietrza regeneracyjnego. Osiowy otwór pochłaniacza wilgoci w którym znajduje się oporowy element grzejny połączony jest ze stroną tłoczną jednego z wentylatorów. Króciec wylotowy powietrza procesowego połączony jest ze stroną tłoczną drugiego z wentylatorów poprzez przestrzeń nad przegrodą oraz poprzez nieosłoniętą kierownicą część pochłaniacza wilgoci i przestrzeń nad przegrodą. Konstrukcja ta również nie zapewnia dogodnego dostępu do wnętrza urządzenia utrudniając tym samym jego warunki obsługi technicznej. W rozwiązaniu według wzoru użytkowego prostopadłościenny korpus jest przedzielony pionową przegrodą. Przegroda ta jest ustalona między dwoma przeciwległymi ściankami korpusu i jest zamocowana\za pomocą górnej pokrywy tego korpusu. Do mocowania przegrody stosuje się ustawione

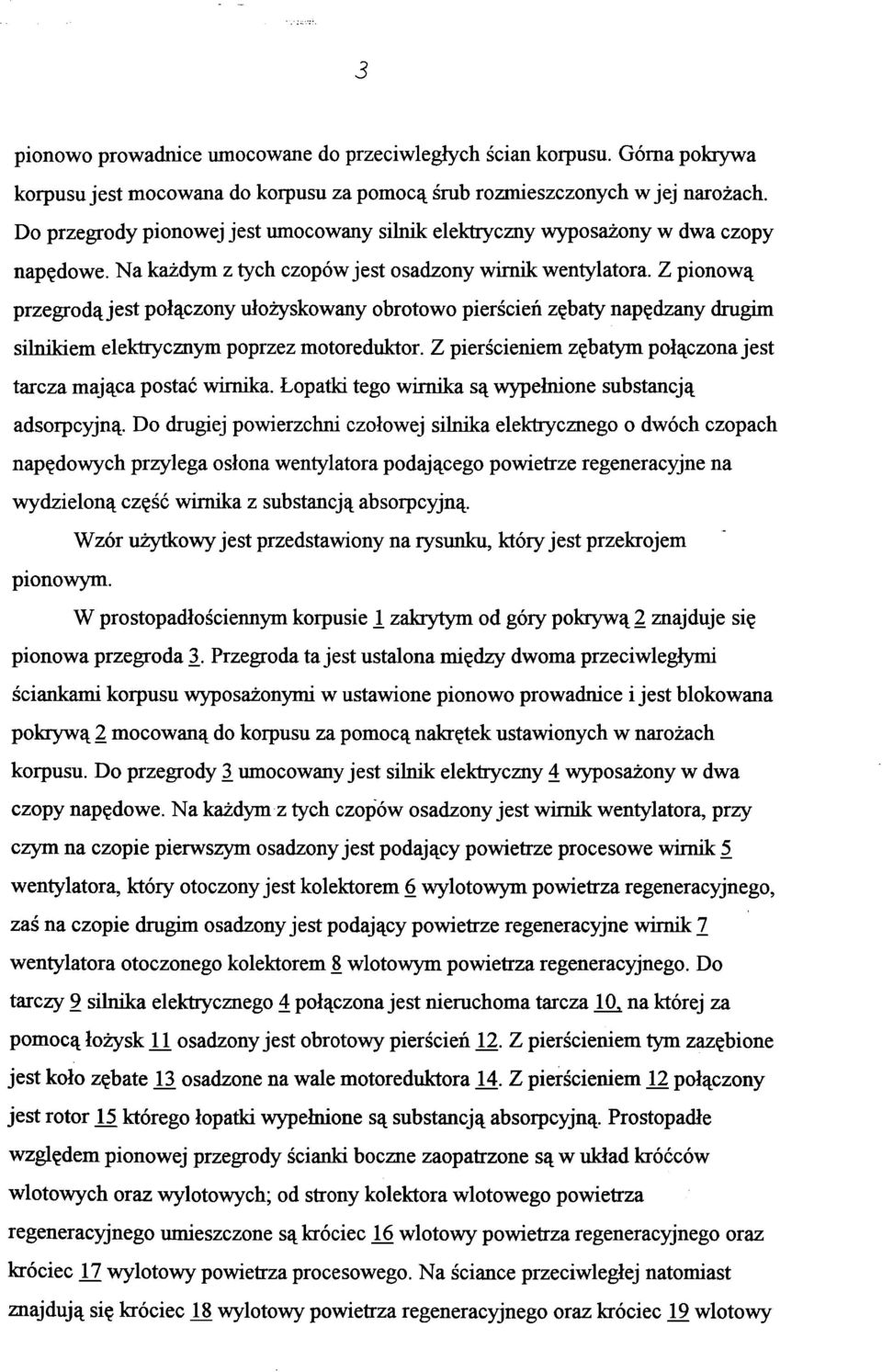

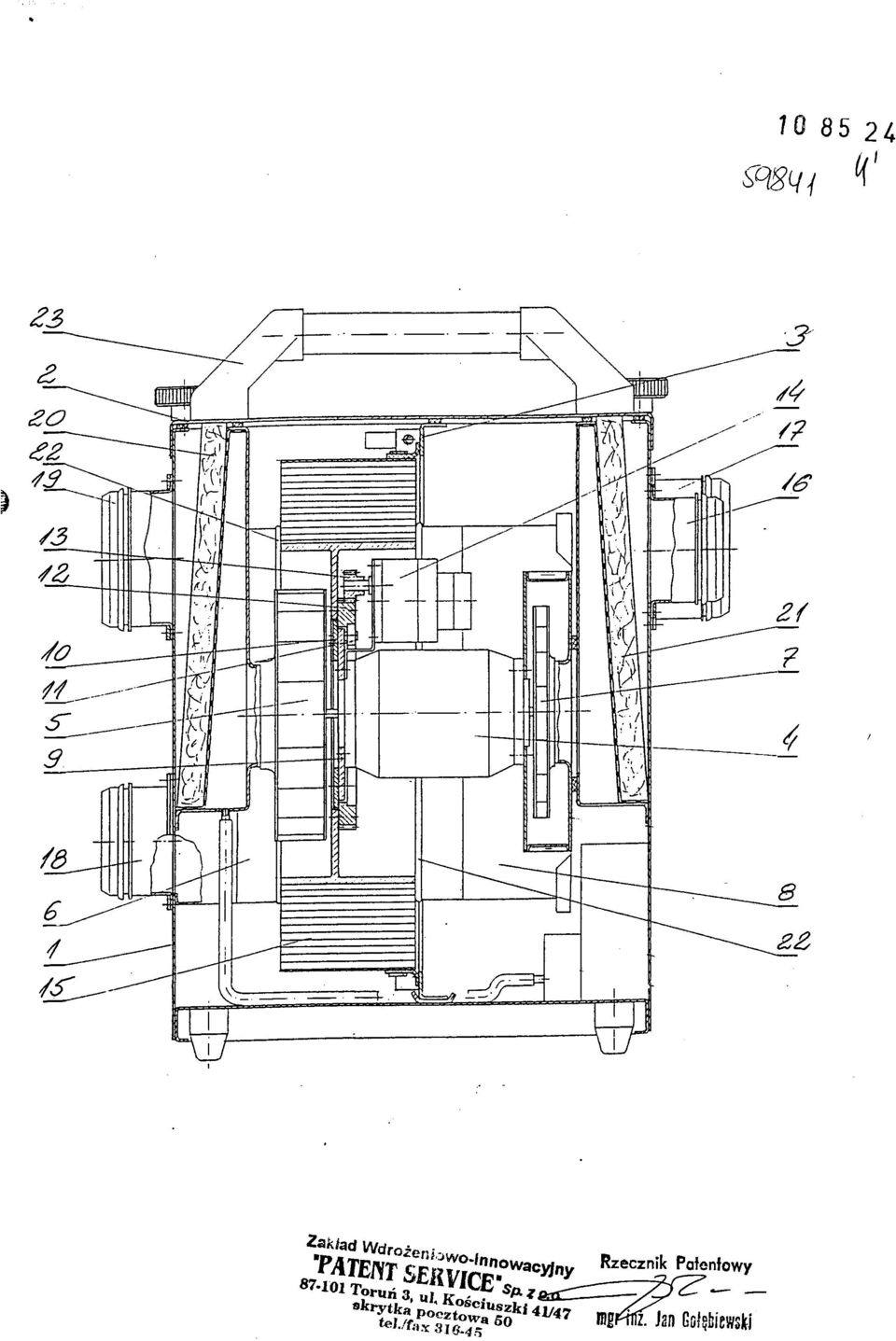

4 3 pionowo prowadnice umocowane do przeciwległych ścian korpusu. Górna pokrywa korpusu jest mocowana do korpusu za pomocą śrub rozmieszczonych w jej narożach. Do przegrody pionowej jest umocowany silnik elektryczny wyposażony w dwa czopy napędowe. Na każdym z tych czopów jest osadzony wirnik wentylatora. Z pionową przegrodą jest połączony ułożyskowany obrotowo pierścień zębaty napędzany drugim silnikiem elektrycznym poprzez motoreduktor. Z pierścieniem zębatym połączona jest tarcza mająca postać wirnika. Łopatki tego wirnika są wypełnione substancją adsorpcyjną. Do drugiej powierzchni czołowej silnika elektrycznego o dwóch czopach napędowych przylega osłona wentylatora podającego powietrze regeneracyjne na wydzieloną część wirnika z substancją absorpcyjną. Wzór użytkowy jest przedstawiony na rysunku, który jest przekrojem pionowym. W prostopadłościennym korpusie 1 zakrytym od góry pokrywą 2 znajduje się pionowa przegroda 3. Przegroda ta jest ustalona między dwoma przeciwległymi ściankami korpusu wyposażonymi w ustawione pionowo prowadnice i jest blokowana pokrywą 2 mocowaną do korpusu za pomocą nakrętek ustawionych w narożach korpusu. Do przegrody 3 umocowany jest silnik elektryczny 4 wyposażony w dwa czopy napędowe. Na każdym z tych czopów osadzony jest wirnik wentylatora, przy czym na czopie pierwszym osadzony jest podający powietrze procesowe wirnik 5 wentylatora, który otoczony jest kolektorem 6 wylotowym powietrza regeneracyjnego, zaś na czopie drugim osadzony jest podający powietrze regeneracyjne wirnik 7 wentylatora otoczonego kolektorem 8 wlotowym powietrza regeneracyjnego. Do tarczy 9 silnika elektrycznego 4 połączona jest nieruchoma tarcza K^ na której za pomocą łożysk H osadzony jest obrotowy pierścień 12. Z pierścieniem tym zazębione jest koło zębate 13 osadzone na wale motoreduktora JA Z pierścieniem 12 połączony jest rotor 15 którego łopatki wypełnione są substancją absorpcyjną. Prostopadłe względem pionowej przegrody ścianki boczne zaopatrzone są w układ króćców wlotowych oraz wylotowych; od strony kolektora wlotowego powietrza regeneracyjnego umieszczone są króciec \6 wlotowy powietrza regeneracyjnego oraz króciec j/7 wylotowy powietrza procesowego. Na ściance przeciwległej natomiast znajdują się króciec 18 wylotowy powietrza regeneracyjnego oraz króciec 19 wlotowy

5 4 powietrza procesowego. Króćce wlotowe wyposażone są w filtry: filtr 20 powietrza procesowego oraz filtr 21 powietrza regeneracyjnego, za którym umieszczony jest elektryczny element grzejny. Rotor H jest uszczelniony względem korpusu za pomocą uszczelek 22 silikonowych, zaś pokrywa 2 górna posiada uchwyt 23 demontażowo - transportowy. Głównym procesem zachodzącym w osuszaczu jest proces adsorpcji czyli pochłaniania pary wodnej zawartej w powietrzu procesowym przez higroskopijny materiał sorbenta. Zjawisko to zachodzi na skutek różnicy ciśnień cząstkowych pary wodnej na powierzchni styku sorbenta i wilgotnego powietrza. Strumień wilgotnego powietrza procesowego jest tłoczony przez wirnik 5 do wydzielonej konstrukcyjnie części rotora \5_ gdzie zachodzi proces adsorpcji i dalej na zewnątrz osuszacza. Gromadząca się w rotorze 15 wilgoć jest usuwana przez nagrzane powietrze regeneracyjne doprowadzane do oddzielnej strefy osuszacza, w której przemieszcza się rotor. Przedstawiona konstrukcja osuszacza zapewnia bardzo łatwy jego demontaż - wystarczy bowiem zdjąć pokrywę 2 górną, a następnie za uchwyt 23 wysunąć do góry pionową przegrodę 3,do której są umocowane podstawowe jego elementy. Rozwiązanie takie stwarza również dogodne warunki dla wykonywania ewentualnych napraw gdyż umożliwia łatwy dostęp do poszczególnych zespołów funkcjonalnych. Zakład Wdrożeniowo-fnnowacyjny "PATENT SERVICEV*o.a Toruń 3, ul. Kościuszki 41/47 «krytka pocztowa 50 - tel./fax Rzecznik Patentowy TOgTinż- Jsn Gołębiewski

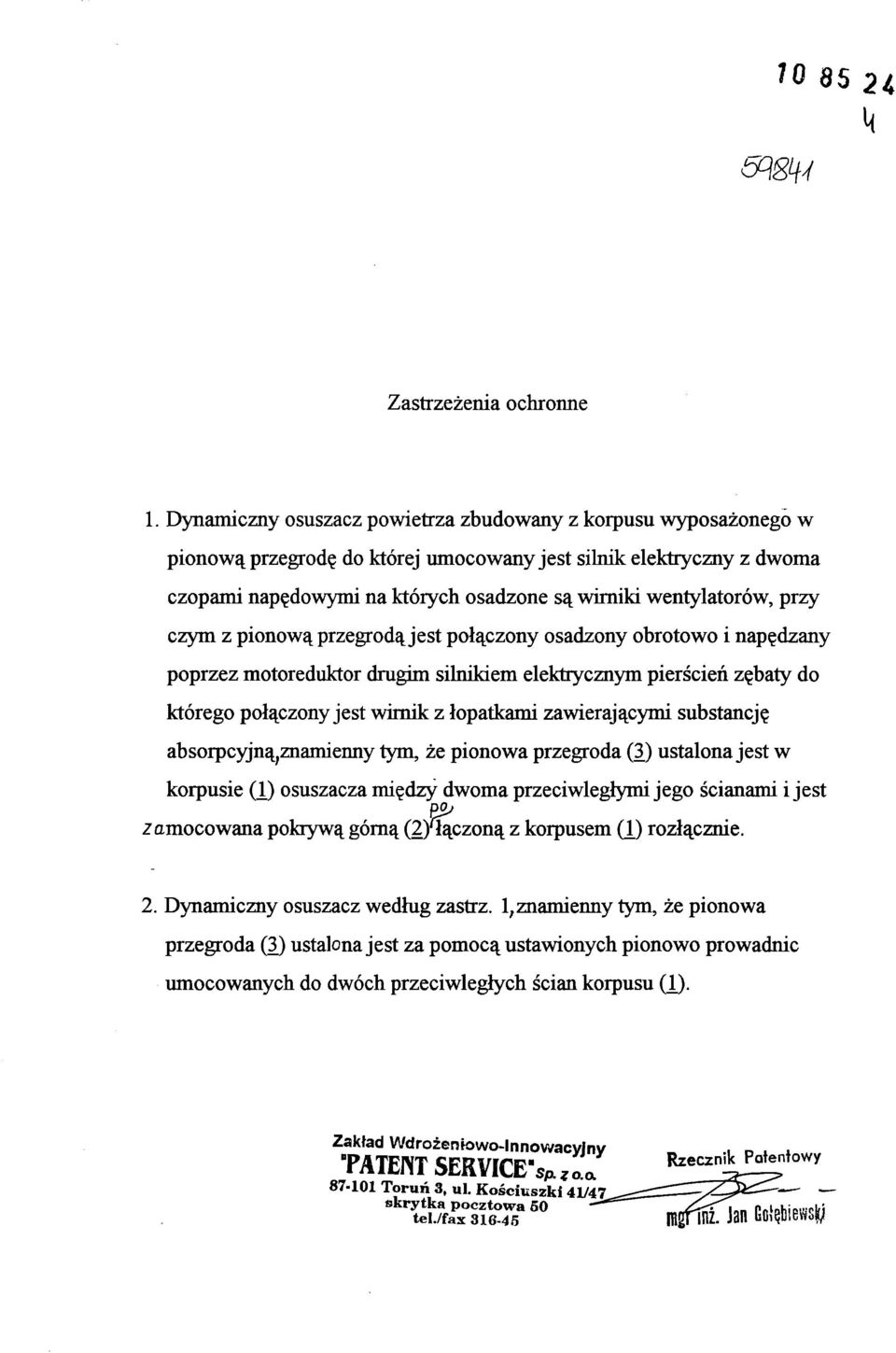

6 q^ Zastrzeżenia ochronne 1. Dynamiczny osuszacz powietrza zbudowany z korpusu wyposażonego w pionową przegrodę do której umocowany jest silnik elektryczny z dwoma czopami napędowymi na których osadzone są wirniki wentylatorów, przy czym z pionową przegrodąjest połączony osadzony obrotowo i napędzany poprzez motoreduktor drugim silnikiem elektrycznym pierścień zębaty do którego połączony jest wirnik z łopatkami zawierającymi substancję absorpcyjną;znamienny tym, że pionowa przegroda (3) ustalona jest w korpusie (I) osuszacza między dwoma przeciwległymi jego ścianami i jest DOj zamocowana pokrywą górną (2)'łączoną z korpusem (i) rozłącznie. 2. Dynamiczny osuszacz według zastrz. 1;znamienny tym, że pionowa przegroda (3) ustalona jest za pomocą ustawionych pionowo prowadnic umocowanych do dwóch przeciwległych ścian korpusu (1). Zakład Wdrożenk>wo-lnnowacyjnv. r> * i JPATENTSERVICEV * "a RzecznikPa^nłowy Toruń3, ul. Kościuszki 41/47 skrytka pocztowa 50 ^ tel./fax mgfmjan Gołębiewski!
