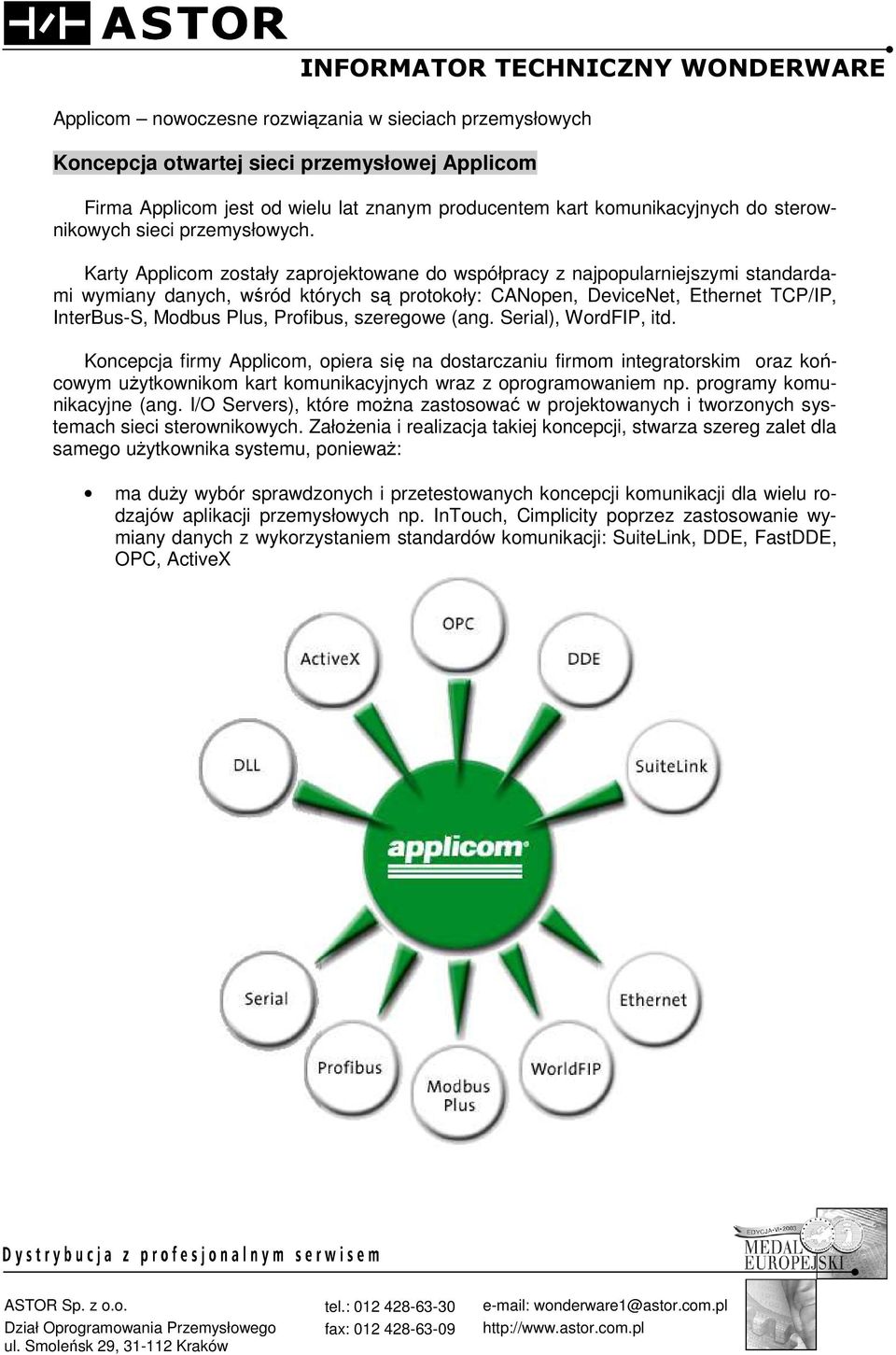

1 INFORMATOR TECHNICZNY WONDERWARE Applicom nowoczesne rozwiązania w sieciach przemysłowych Koncepcja otwartej sieci przemysłowej Applicom Firma Applicom jest od wielu lat znanym producentem kart komunikacyjnych do sterownikowych sieci przemysłowych. Karty Applicom zostały zaprojektowane do współpracy z najpopularniejszymi standardami wymiany danych, wśród których są protokoły: CANopen, DeviceNet, Ethernet TCP/IP, InterBus-S, Modbus Plus, Profibus, szeregowe (ang. Serial), WordFIP, itd. Koncepcja firmy Applicom, opiera się na dostarczaniu firmom integratorskim oraz końcowym uŝytkownikom kart komunikacyjnych wraz z oprogramowaniem np. programy komunikacyjne (ang. I/O Servers), które moŝna zastosować w projektowanych i tworzonych systemach sieci sterownikowych. ZałoŜenia i realizacja takiej koncepcji, stwarza szereg zalet dla samego uŝytkownika systemu, poniewaŝ: ma duŝy wybór sprawdzonych i przetestowanych koncepcji komunikacji dla wielu rodzajów aplikacji przemysłowych np. InTouch, Cimplicity poprzez zastosowanie wymiany danych z wykorzystaniem standardów komunikacji: SuiteLink, DDE, FastDDE, OPC, ActiveX ASTOR Sp. z o.o. Dział Oprogramowania Przemysłowego ul. Smoleńsk 29, Kraków tel.: fax: wonderware1@astor.com.pl

2 stosowane karty i oprogramowanie Applicom, nie powodują dodatkowego obciąŝenia komputera, na którym są zainstalowane (patrz poniŝszy schemat). Wszystkie obliczenia i zadania, realizowane są przez procesor Intel 486DX2, w który wyposaŝona jest kaŝda karta Applicom. firma Applicom dostarcza wyposaŝenie dla wdraŝanych systemów komunikacji w postaci sterowników bibliotek dla systemów operacyjnych: Windows 95/98/NT4.0/2000 oraz bibliotek dla informatyków programujących w językach: Visual C/C+, Visual Basic, Delphi, Borland, Windev, Labwindows, CVI, LabView itp. 2

3 Karty komunikacyjne Applicom Wraz z zastosowaniem koncepcji komunikacyjnej Applicom, uŝytkownik moŝe wykorzystać jeden wybrany protokół komunikacyjny lub równoległą kombinację aŝ do 32 róŝnych protokołów, na tym samym komputerze. Karty Applicom charakteryzują się następującymi parametrami: karty Applicom, dostępne są z czterema typami złącz: PCI, PC 104, ISA, Compact PCI, wszystkie karty Applicom zarządzają wymianą i przetwarzaniem danych bez uŝycia zasobów procesora komputera osobistego. To pozwala na bardzo szybką i stabilną wymianę danych z aplikacją uŝytkownika np. InTouch, wszystkie karty Applicom ze złączem ISA korzystają z tego samego przerwania IRQ, wszystkie karty Applicom ze złączem PCI spełniają standard Plug & Play, wszystkie karty Applicom mogą zostać wspólnie zainstalowane w jednym komputerze osobistym. Wiele kart zapewnia wymianę danych po róŝnych protokołach komunikacyjnych. Pojedyncza karta lub kilka kart zainstalowanych w jednym komputerze osobistym jest łatwo konfigurowana i obsługiwana bez uŝycia zasobów komputera osobistego, uŝytkownik w łatwy sposób moŝe modyfikować stosowany, wykorzystać nowy lub nowe protokoły komunikacyjne, przez wprowadzenie niewielkich zmian, bez konieczności znajomości szczegółów specyfikacji protokołów komunikacyjnych, karty Applicom, standardowo lub za niewielką dopłatą, wyposaŝone są w optoizolację na portach komunikacyjnych, polepszającą niezawodność oraz zmniejszając ryzyko utraty komunikacji wszystkie karty Applicom standardowo lub opcjonalnie wyposaŝone są w jednostkę nadzorująca watchdog. Stan wejść oraz wyjść moŝe być odczytywany i kontrolowany bezpośrednio przez programy komunikacyjne - serwery danych: OPC, ActiveX, DDE, itd. i biblioteki DLL/RTX. PoniewaŜ, wejścia i wyjścia kart Applicom bezpośrednio podłączone są do urządzeń i sterowników, omijając komputer osobisty i aplikacje na nim uruchomione, łącza te umoŝliwiają zamontowanie wyłączników, przycisków potwierdzających alarmy, czy teŝ dźwiękowych urządzeń sygnalizacyjnych, itp. 3

4 Szeregowe Protokoły PCI1000 PCI1500PFB PCI1500S 7 PCI2000ETH PCI2000FIP PCI2000MB P PCI2000PFB PCI4000 PC104PFB 3964/3964R AS511 Batibus Data Link DF1 Modbus/Jbus PPI,PPI+ Protocol dev. kit Saia-Bus SNP-X SucomA Sysmac Way TI Direct Uni-Telway Profibus DP ο FDL dla S5 ο FMS ο MPI ο S7 ο Ethernet Ethway (Shneider Electric) Industrial Ethernet ISO (Siemens) Ethernet TCP/IP FINS (Omron) Industrial Ethernet (Siemens) Melsec A i Q (Mitsubishi) Modbus (Shneider Electric) PCCC (Allen Bradley) SRTP (Alstom) SRTP (GE Fanuc) UNI-TE (Schneider Electric) WorldFIP Fipway Modbus Plus Modbus Plus (Schneider Electric) Tabela 1: Rodzaje kart Applicom i obsługiwane protokoły komunikacyjne - obsługiwane ο - obsługiwane, ale z pewnymi ograniczeniami 4

5 Oprogramowanie Applicom Podstawą komunikacji Applicom jest kompletne i spójne oprogramowanie, które umoŝliwia szybki, łatwy i stabilny sposób komunikacji z aplikacjami uŝytkownika np. In- Touch. Ponadto, obsługiwanie wielu protokołów oraz moŝliwość ich równoległego stosowania w aplikacjach, jest łatwo dostępna. UŜytkownicy mają dostęp do: konfiguracji protokołu komunikacyjnego, narzędzi testowych i diagnostycznych, serwerów danych (SuiteLink, DDE, FastDDE, OPC i ActiveX) bibliotek programistycznych (LIB, DLL, VenturCom RTSS, Labview VI, itp.), Bez względu, na uŝywane protokoły komunikacyjne stosowane są takie same opcje konfiguracyjne, bez konieczności znajomości szczegółowej specyfikacji protokołu komunikacyjnego. Poza tym, przyjazne menu programów, przyspiesza zasadniczo czas ich poznawania, natomiast narzędzia diagnostyczne skracają czas wdraŝania i nadzorowania systemu. 5

6 Wszystkie programy Applicom moŝna stosować w środowisku operacyjnym Windows 95/98/NT4.0/
