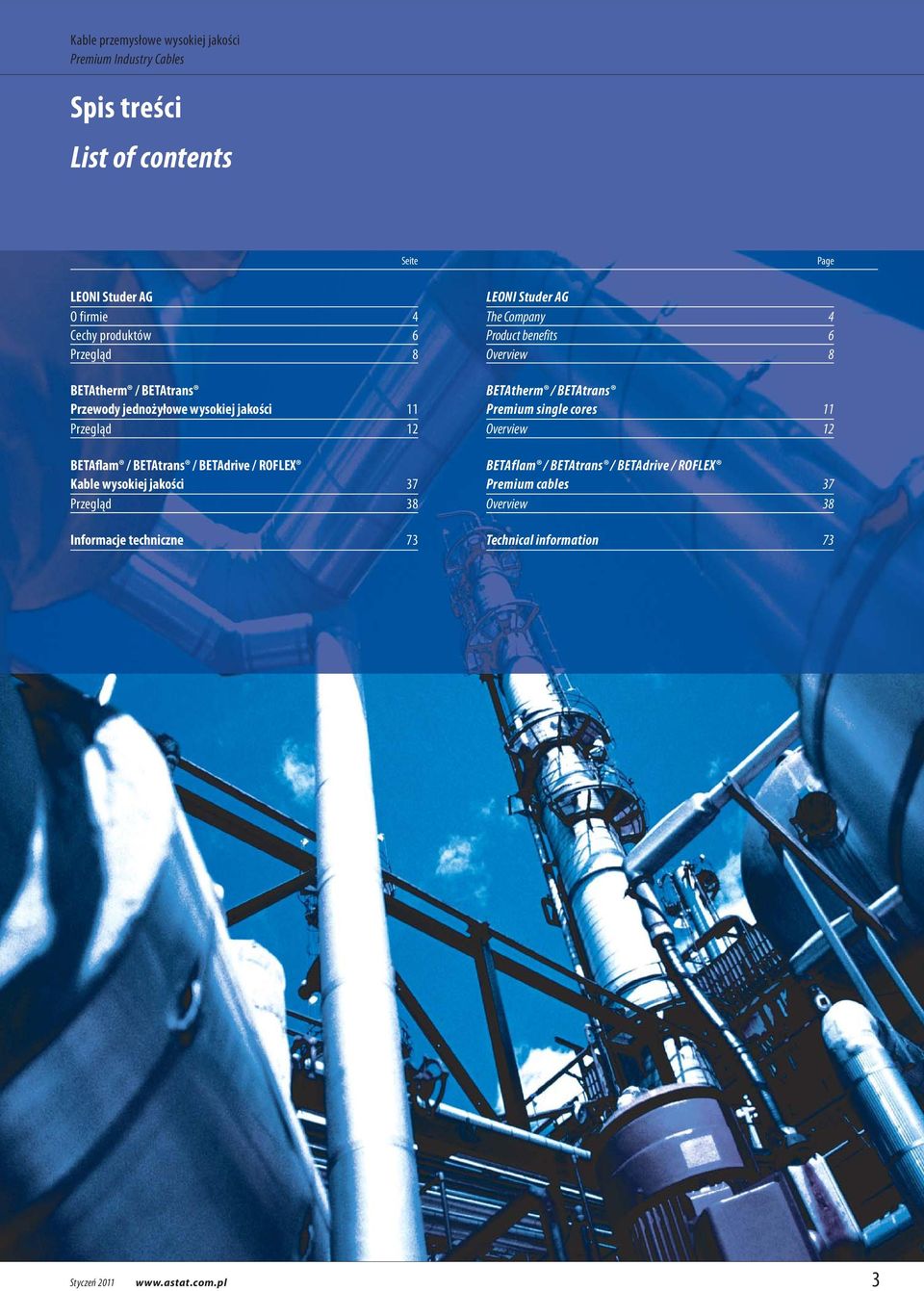

3 Kable przemysłowe wysokiej jakości Premium Industry Cables Spis treści List of contents LEONI Studer AG O firmie 4 Cechy produktów 6 Przegląd 8 BETAtherm / BETAtrans Przewody jednożyłowe wysokiej jakości 11 Przegląd 12 BETAflam / BETAtrans / BETAdrive / ROFLEX Kable wysokiej jakości 37 Przegląd 38 Informacje techniczne 73 Seite LEONI Studer AG The Company 4 Product benefits 6 Overview 8 BETAtherm / BETAtrans Premium single cores 11 Overview 12 BETAflam / BETAtrans / BETAdrive / ROFLEX Premium cables 37 Overview 38 Technical information 73 Page Styczeń

4 Kable przemysłowe wysokiej jakości Premium Industry Cables LEONI - The Quality Connection. Co nas łączy. LEONI The Quality Connection. What connects us. LEONI Kompetencja w zakresie komunikacji i infrastruktury LEONI jest grupą przedsiębiorstw zatrudniających więcej niż pracowników w 93 zakładach w 34 krajach. Szerokie postrzeganie przedsiębiorczości, wysoka jakość i siła innowacji uczyniły z firmy czołowego dostawcę systemów kablowych w przemyśle motoryzacyjnym i innych branżach. LEONI projektuje i wytwarza zaawansowane technicznie produkty od jednożyłowych przewodów samochodowych po kompletne systemy sieci pokładowych i oferuje związane z tym usługi. Oferta obejmuje druty i linki, standardowe przewody oraz kable specjalne po kompletne systemy prefabrykowane dla zastosowań w różnych działach przemysłu. Wasze rynki naszą siłą Równie różnorodne jak zakres produktów i oferty są rynki i branże, które LEONI zaopatruje. Koncentrujemy naszą aktywność na klientach z rynków: Motoryzacja, komunikacja i infrastruktura, przemysł i zdrowie, elektryka i przewody miedziane. Kable, komponenty i systemy kompletne: klienci z zakresu produkcji w branży komunikacji i infrastruktury odnoszą korzyści na całym świecie zarówno z innowacyjnych jak i sprawdzonych i niezawodnych produktów wysokiej jakości. Odnoszą korzyści z kompletnej obsługi przy projektowaniu, wykonaniu i utrzymaniu. I z kompetencji czołowego europejskiego producenta kabli niezawodnych produktów dla komunikacji i infrastruktury. Wykonujemy połączenia w przyszłość! W zakresie komunikacji i infrastruktury firma LEONI kieruje z jednej strony produkty i usługi dla telekomunikacji i transmisji danych w budynkach biurowych i przemysłowych. Z drugiej strony portfolio koncentruje się na projektach infrastrukturalnych dla tras komunikacyjnych, budynków, lotnisk, transportu szynowego i okrętownictwa oraz wielkich instalacji przemysłowych jak rafinerie gazowe czy naftowe. LEONI wytwarza też kable specjalne dla elektrowni słonecznych, które spełniają na całym świecie obie międzynarodowe normy TÜV (Europa) i UL (Ameryka). LEONI Expertise in Communication & Infrastructure LEONI is a strong company group with over 45,000 employees scattered across 93 locations in 34 different countries. Entrepreneurial far-sightedness, top quality and a high level of innovation have made us a leading cable system provider for the automobile and other industries. LEONI develops and produces sophisticated technical products from single core vehicle wiring up to complex on board power supply systems and provides the associated services. Moreover, the range of services includes wires and braid, standardised and special cables plus fully assembled systems for applications in various industrial markets. Your markets our strengths As diverse as the range of products and services is, so varied are the markets and sectors that LEONI supplies. Our activities are concentrated on customers in the markets Automotive, Communication & Infrastructure, Industry & Healthcare, Electrical Appliances and Conductors & Copper Solutions. Cables, components and complete systems: Around the globe, our Communication & Infrastructure customers benefit not only from innovations but quality products that are reliable and durable. They also reap the benefits from our complete range of services involving project engineering, implementation and maintenance. That this applies equally to the skills of Europe s leading cable manufacturer for secure communication and infrastructure products should come as no surprise. LEONI Connecting the future. In the Communication & Infrastructure sector LEONI bundles its products and services for data and telecommunications in offices and industrial building on the one hand. On the other, the portfolio for infrastructure projects concentrates on transportation routes, buildings, airports, rail and marine technology and major industrial plants such as oil and gas refineries. LEONI also manufactures special cables for solar parks that fulfil the two relevant international standards TÜV (Europe) and UL (America) for the entire range of products. 4 Styczeń 2011

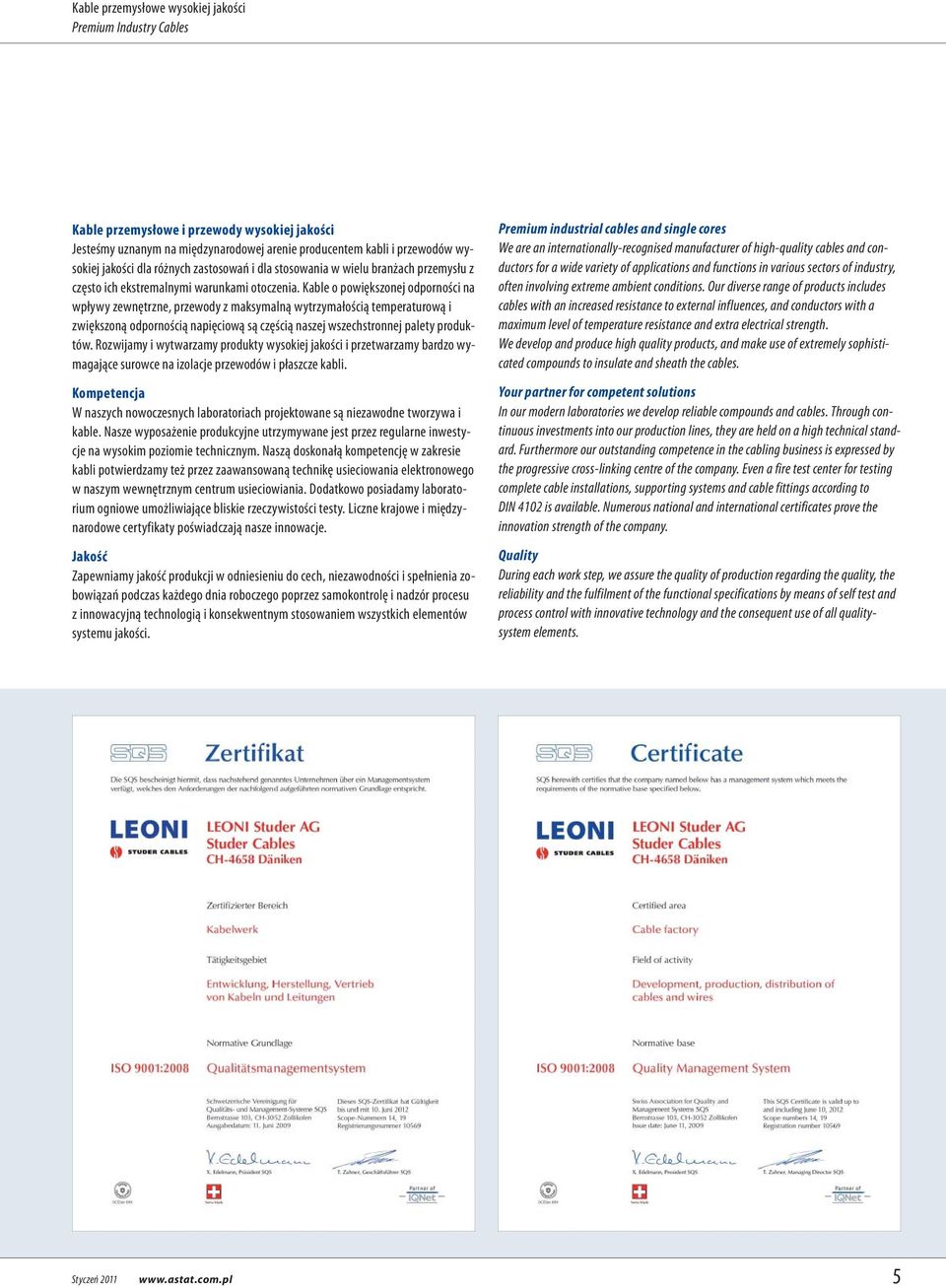

5 Kable przemysłowe wysokiej jakości Premium Industry Cables Kable przemysłowe i przewody wysokiej jakości Jesteśmy uznanym na międzynarodowej arenie producentem kabli i przewodów wysokiej jakości dla różnych zastosowań i dla stosowania w wielu branżach przemysłu z często ich ekstremalnymi warunkami otoczenia. Kable o powiększonej odporności na wpływy zewnętrzne, przewody z maksymalną wytrzymałością temperaturową i zwiększoną odpornością napięciową są częścią naszej wszechstronnej palety produktów. Rozwijamy i wytwarzamy produkty wysokiej jakości i przetwarzamy bardzo wymagające surowce na izolacje przewodów i płaszcze kabli. Kompetencja W naszych nowoczesnych laboratoriach projektowane są niezawodne tworzywa i kable. Nasze wyposażenie produkcyjne utrzymywane jest przez regularne inwestycje na wysokim poziomie technicznym. Naszą doskonałą kompetencję w zakresie kabli potwierdzamy też przez zaawansowaną technikę usieciowania elektronowego w naszym wewnętrznym centrum usieciowiania. Dodatkowo posiadamy laboratorium ogniowe umożliwiające bliskie rzeczywistości testy. Liczne krajowe i międzynarodowe certyfikaty poświadczają nasze innowacje. Jakość Zapewniamy jakość produkcji w odniesieniu do cech, niezawodności i spełnienia zobowiązań podczas każdego dnia roboczego poprzez samokontrolę i nadzór procesu z innowacyjną technologią i konsekwentnym stosowaniem wszystkich elementów systemu jakości. Premium industrial cables and single cores We are an internationally-recognised manufacturer of high-quality cables and conductors for a wide variety of applications and functions in various sectors of industry, often involving extreme ambient conditions. Our diverse range of products includes cables with an increased resistance to external influences, and conductors with a maximum level of temperature resistance and extra electrical strength. We develop and produce high quality products, and make use of extremely sophisticated compounds to insulate and sheath the cables. Your partner for competent solutions In our modern laboratories we develop reliable compounds and cables. Through continuous investments into our production lines, they are held on a high technical standard. Furthermore our outstanding competence in the cabling business is expressed by the progressive cross-linking centre of the company. Even a fire test center for testing complete cable installations, supporting systems and cable fittings according to DIN 4102 is available. Numerous national and international certificates prove the innovation strength of the company. Quality During each work step, we assure the quality of production regarding the quality, the reliability and the fulfilment of the functional specifications by means of self test and process control with innovative technology and the consequent use of all qualitysystem elements. Styczeń

6 Kable przemysłowe wysokiej jakości Premium Industry Cables Kable i przewody o wysokich wymaganiach Cables and single cores for high requirements. Bezpieczeństwo i niezawodność instalacji technicznych nabierają w przyszłości na znaczeniu. Dodatkowo ustawodawca wymaga coraz częściej zapobiegania pożarom i ochrony przed skutkami tychże. Podstawowa ochrona przed skutkami szkód od gazów polega na unikaniu gazów zawierających kwasy i trucizny oraz redukcji ich ilości. Dlatego wszystkie rodzaje izolacje kabli nie mogą zawierać halogenu i muszą być ognioodporne. Aktywny udział w zapobieganiu pożarom w instalacjach elektrycznych wnoszą usieciowione materiały na izolacje, które również w przypadku zwarcia są trudno zapalne. Nasze serie kabli BETAflam i serie przewodów pełnych BETAtherm spełniają odpowiednio te wymagania. The safety and availability of technical installations become more and more important in the future. In addition the prevention of fires, respectively provisions of adequate protection against the consequences of fires are evermore frequently requested by law. The basic protection against the impact of cobustion gases is to impede emission of toxic and acid forming gases as well as the reduction of combustion gas emission overall. Therefore all cable insulations should be free of halogens and flame redardant. A major contribution to the prevention of fire in electrical installations represent the cross-linked insulation materials, which make cables very hard inflammable even in case of short circuit. Our BETAflam cables family and our BETAtherm single cores are designed according to these requirements. Ochrona ludzi Personal security Niezawodność instalacji Availability of installation 6 Styczeń 2011

7 Kable przemysłowe wysokiej jakości Premium Industry Cables Odpowiedzialność za środowisko Environmental responsibility Ochrona dóbr materialnych Protection of material assets Styczeń

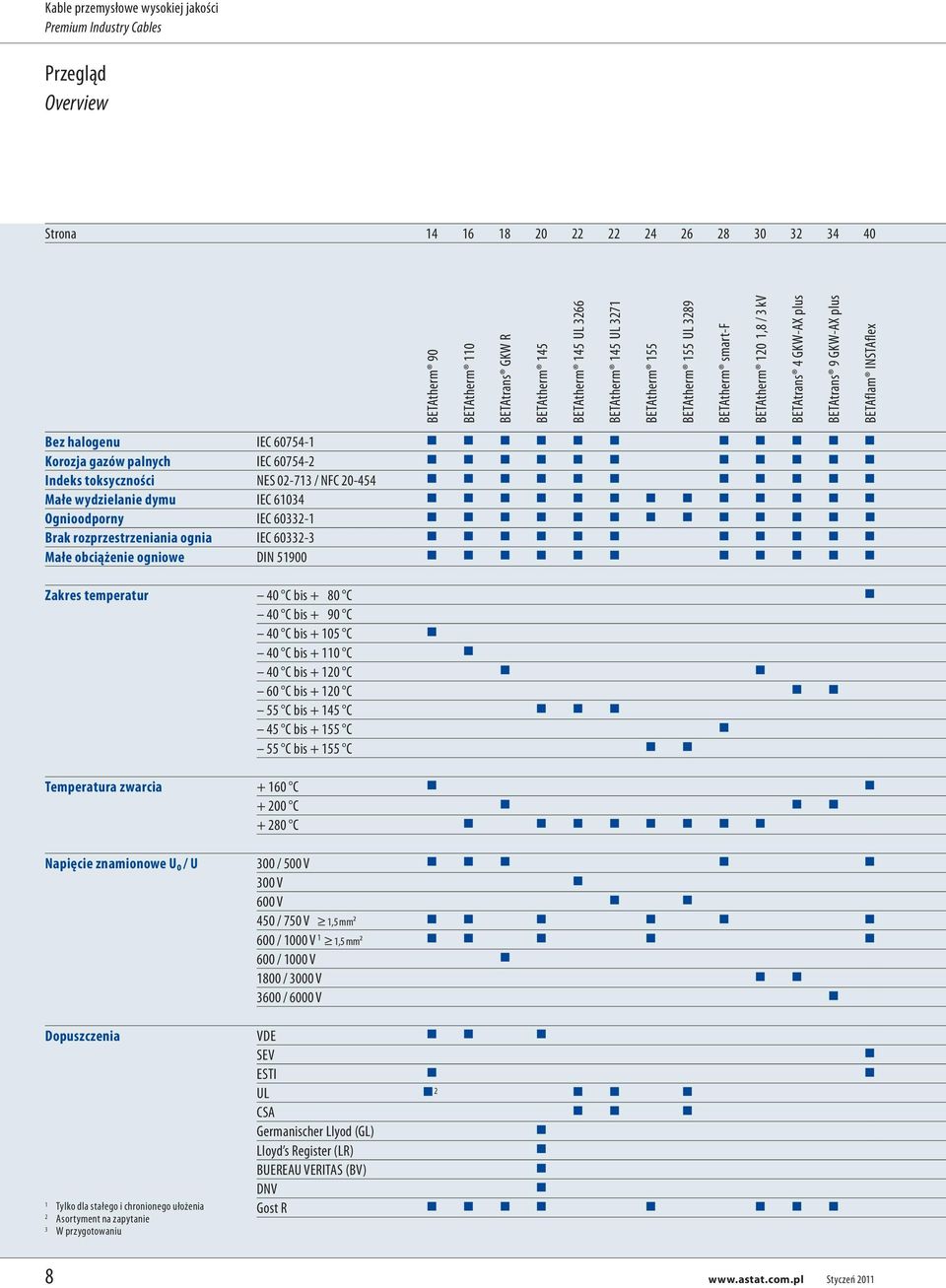

8 Kable przemysłowe wysokiej jakości Premium Industry Cables Przegląd Overview Strona BETAtherm 90 BETAtherm 110 BETAtrans GKW R BETAtherm 145 BETAtherm 145 UL 3266 BETAtherm 145 UL 3271 BETAtherm 155 BETAtherm 155 UL 3289 BETAtherm smart-f BETAtherm 120 1,8 / 3 kv BETAtrans 4 GKW-AX plus BETAtrans 9 GKW-AX plus BETAflam INSTAflex Bez halogenu IEC Korozja gazów palnych IEC Indeks toksyczności NES / NFC Małe wydzielanie dymu IEC Ognioodporny IEC Brak rozprzestrzeniania ognia IEC Małe obciążenie ogniowe DIN Zakres temperatur 40 C bis + 80 C 40 C bis + 90 C 40 C bis C 40 C bis C 40 C bis C 60 C bis C 55 C bis C 45 C bis C 55 C bis C Temperatura zwarcia C C C Napięcie znamionowe U0 / U 300 / 500 V 300 V 600 V 450 / 750 V 1,5 mm² 600 / 1000 V 1 1,5 mm² 600 / 1000 V 1800 / 3000 V 3600 / 6000 V Dopuszczenia VDE SEV ESTI UL 2 CSA Germanischer Llyod (GL) Lloyd s Register (LR) BUEREAU VERITAS (BV) DNV Gost R 1 Tylko dla stałego i chronionego ułożenia 2 Asortyment na zapytanie 3 W przygotowaniu 8 Styczeń 2011

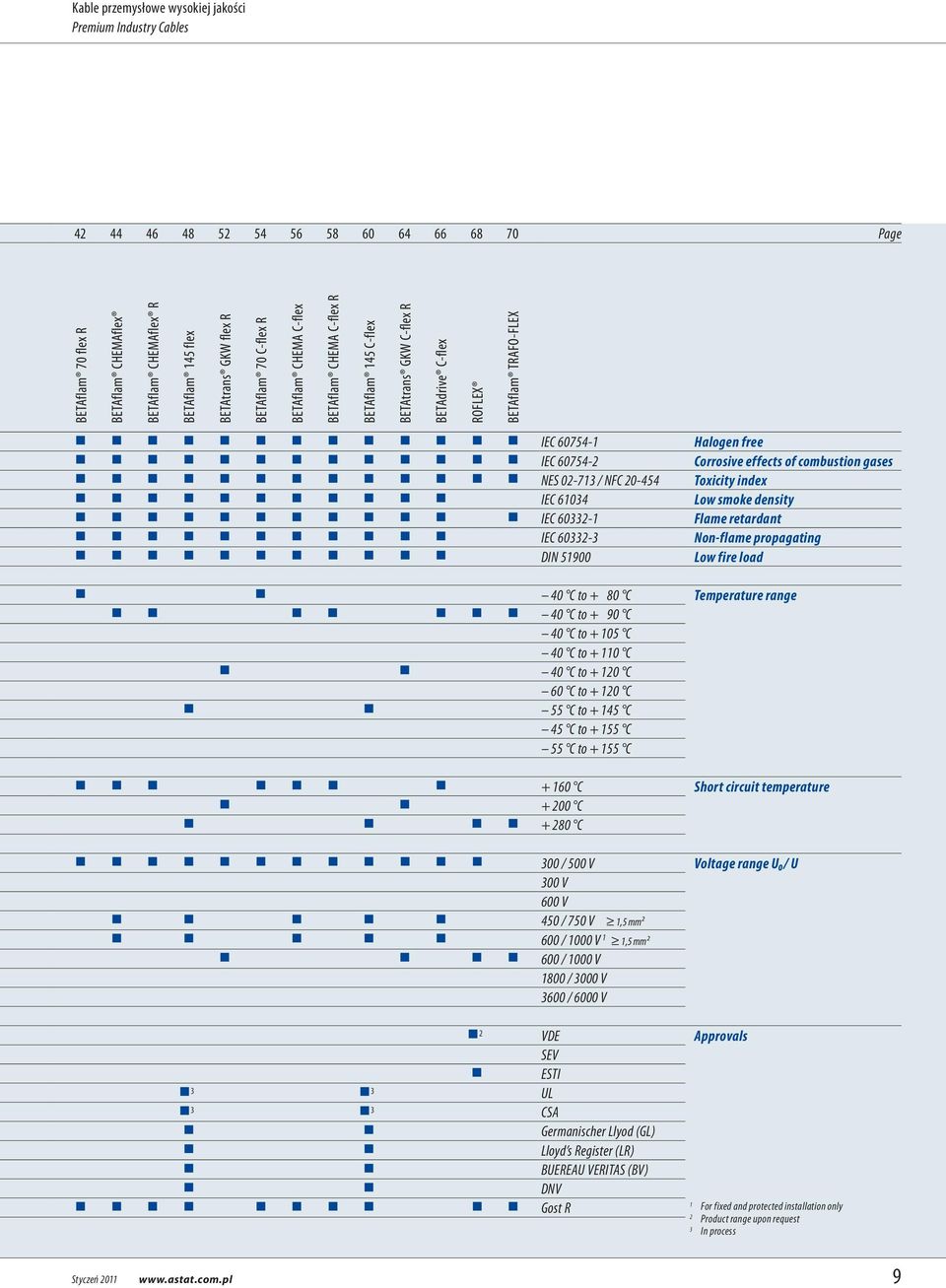

9 Kable przemysłowe wysokiej jakości Premium Industry Cables Page BETAflam 70 flex R BETAflam CHEMAflex BETAflam CHEMAflex R BETAflam 145 flex BETAtrans GKW flex R BETAflam 70 C-flex R BETAflam CHEMA C-flex BETAflam CHEMA C-flex R BETAflam 145 C-flex BETAtrans GKW C-flex R BETAdrive C-flex ROFLEX BETAflam TRAFO-FLEX IEC Halogen free IEC Corrosive effects of combustion gases NES / NFC Toxicity index IEC Low smoke density IEC Flame retardant IEC Non-flame propagating DIN Low fire load 40 C to + 80 C Temperature range 40 C to + 90 C 40 C to C 40 C to C 40 C to C 60 C to C 55 C to C 45 C to C 55 C to C C Short circuit temperature C C 300 / 500 V Voltage range U0/ U 300 V 600 V 450 / 750 V 1,5 mm² 600 / 1000 V 1 1,5 mm² 600 / 1000 V 1800 / 3000 V 3600 / 6000 V 2 VDE Approvals SEV ESTI 3 3 UL 3 3 CSA Germanischer Llyod (GL) Lloyd s Register (LR) BUEREAU VERITAS (BV) DNV Gost R 1 For fixed and protected installation only 2 Product range upon request 3 In process Styczeń

10 10 Styczeń 2011

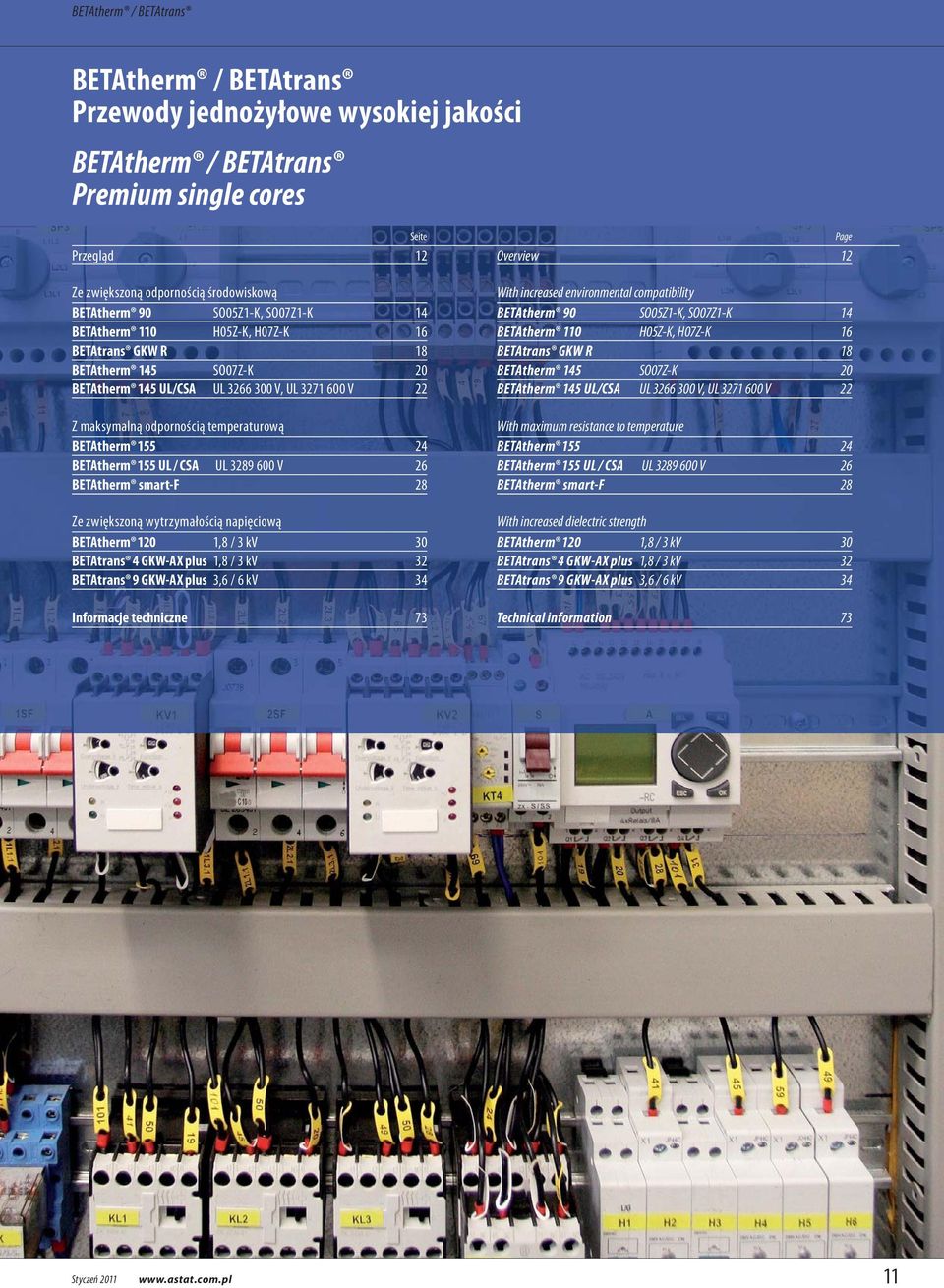

11 BETAtherm / BETAtrans BETAtherm / BETAtrans Przewody jednożyłowe wysokiej jakości BETAtherm / BETAtrans Premium single cores Seite Przegląd 12 Ze zwiększoną odpornością środowiskową BETAtherm 90 SO05Z1-K, SO07Z1-K 14 BETAtherm 110 H05Z-K, H07Z-K 16 BETAtrans GKW R 18 BETAtherm 145 SO07Z-K 20 BETAtherm 145 UL/CSA UL V, UL V 22 Z maksymalną odpornością temperaturową BETAtherm BETAtherm 155 UL / CSA UL V 26 BETAtherm smart-f 28 Ze zwiększoną wytrzymałością napięciową BETAtherm 120 1,8 / 3 kv 30 BETAtrans 4 GKW-AX plus 1,8 / 3 kv 32 BETAtrans 9 GKW-AX plus 3,6 / 6 kv 34 Informacje techniczne 73 Page Overview 12 With increased environmental compatibility BETAtherm 90 SO05Z1-K, SO07Z1-K 14 BETAtherm 110 H05Z-K, H07Z-K 16 BETAtrans GKW R 18 BETAtherm 145 SO07Z-K 20 BETAtherm 145 UL/CSA UL V, UL V 22 With maximum resistance to temperature BETAtherm BETAtherm 155 UL / CSA UL V 26 BETAtherm smart-f 28 With increased dielectric strength BETAtherm 120 1,8 / 3 kv 30 BETAtrans 4 GKW-AX plus 1,8 / 3 kv 32 BETAtrans 9 GKW-AX plus 3,6 / 6 kv 34 Technical information 73 Styczeń

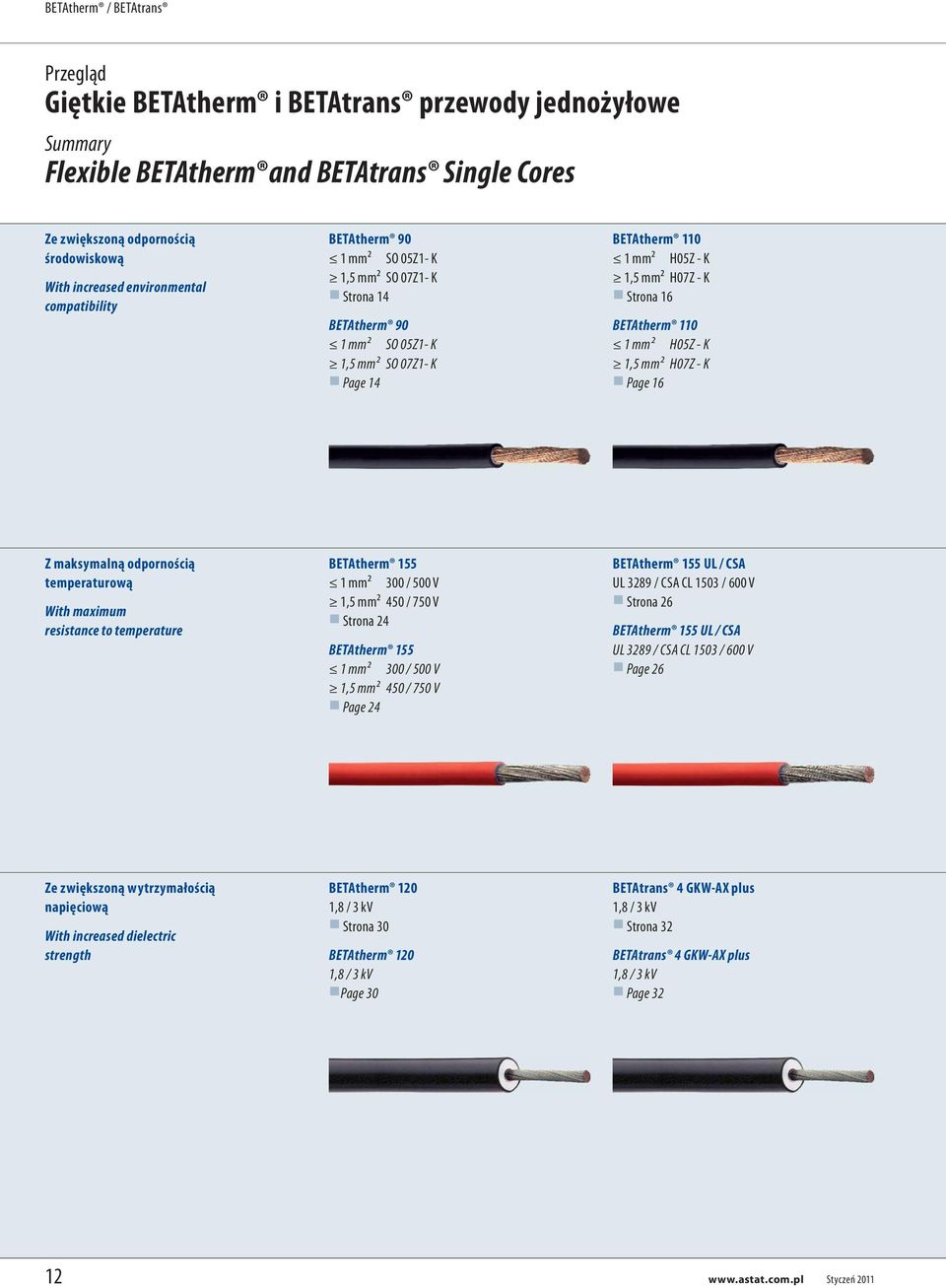

12 BETAtherm / BETAtrans Przegląd Giętkie BETAtherm i BETAtrans przewody jednożyłowe Summary Flexible BETAtherm and BETAtrans Single Cores Ze zwiększoną odpornością środowiskową With increased environmental compatibility BETAtherm 90 1 mm² SO 05Z1- K 1,5 mm² SO 07Z1- K Strona 14 BETAtherm 90 1 mm² SO 05Z1- K 1,5 mm² SO 07Z1- K Page 14 BETAtherm mm² H05Z - K 1,5 mm² H07Z - K Strona 16 BETAtherm mm² H05Z - K 1,5 mm² H07Z - K Page 16 Z maksymalną odpornością temperaturową With maximum resistance to temperature BETAtherm mm² 300 / 500 V 1,5 mm² 450 / 750 V Strona 24 BETAtherm mm² 300 / 500 V 1,5 mm² 450 / 750 V Page 24 BETAtherm 155 UL / CSA UL 3289 / CSA CL 1503 / 600 V Strona 26 BETAtherm 155 UL / CSA UL 3289 / CSA CL 1503 / 600 V Page 26 Ze zwiększoną wytrzymałością napięciową With increased dielectric strength BETAtherm 120 1,8 / 3 kv Strona 30 BETAtherm 120 1,8 / 3 kv Page 30 BETAtrans 4 GKW-AX plus 1,8 / 3 kv Strona 32 BETAtrans 4 GKW-AX plus 1,8 / 3 kv Page Styczeń 2011

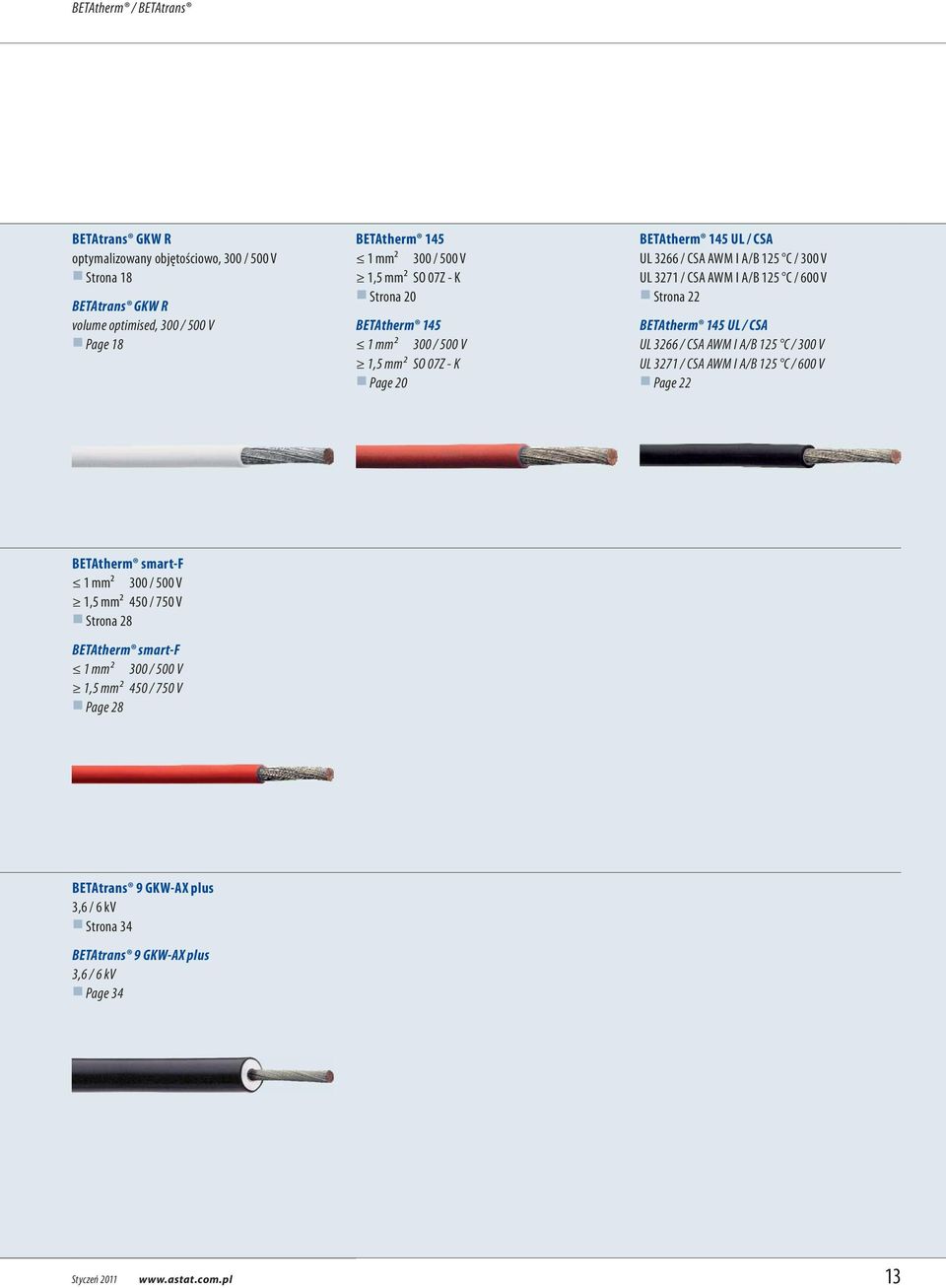

13 BETAtherm / BETAtrans BETAtrans GKW R optymalizowany objętościowo, 300 / 500 V Strona 18 BETAtrans GKW R volume optimised, 300 / 500 V Page 18 BETAtherm mm² 300 / 500 V 1,5 mm² SO 07Z - K Strona 20 BETAtherm mm² 300 / 500 V 1,5 mm² SO 07Z - K Page 20 BETAtherm 145 UL / CSA UL 3266 / CSA AWM I A/B 125 C / 300 V UL 3271 / CSA AWM I A/B 125 C / 600 V Strona 22 BETAtherm 145 UL / CSA UL 3266 / CSA AWM I A/B 125 C / 300 V UL 3271 / CSA AWM I A/B 125 C / 600 V Page 22 BETAtherm smart-f 1 mm² 300 / 500 V 1,5 mm² 450 / 750 V Strona 28 BETAtherm smart-f 1 mm² 300 / 500 V 1,5 mm² 450 / 750 V Page 28 BETAtrans 9 GKW-AX plus 3,6 / 6 kv Strona 34 BETAtrans 9 GKW-AX plus 3,6 / 6 kv Page 34 Styczeń

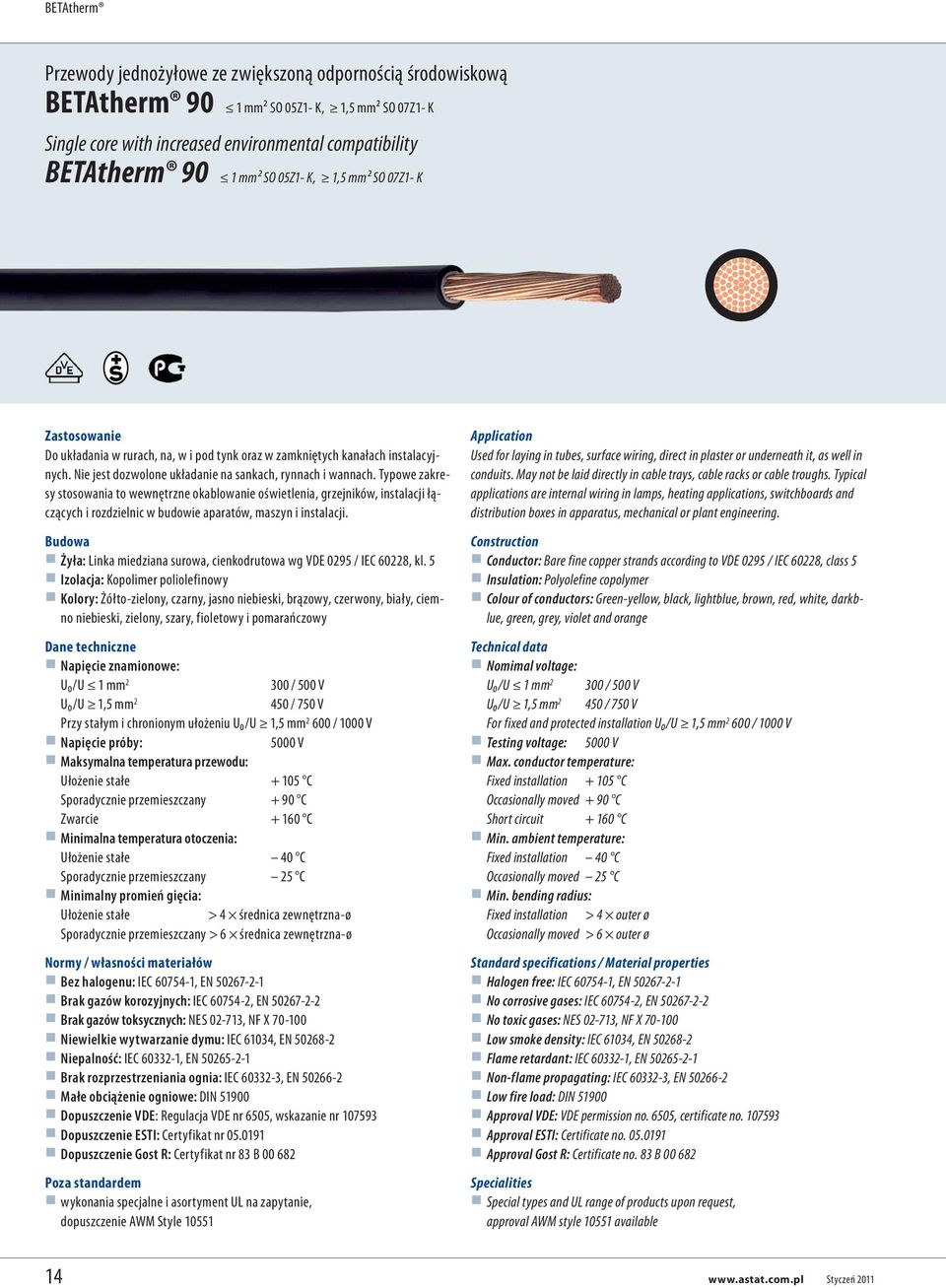

14 BETAtherm Przewody jednożyłowe ze zwiększoną odpornością środowiskową BETAtherm 90 1 mm² SO 05Z1- K, 1,5 mm² SO 07Z1- K Single core with increased environmental compatibility BETAtherm 90 1 mm² SO 05Z1- K, 1,5 mm² SO 07Z1- K Zastosowanie Do układania w rurach, na, w i pod tynk oraz w zamkniętych kanałach instalacyjnych. Nie jest dozwolone układanie na sankach, rynnach i wannach. Typowe zakresy stosowania to wewnętrzne okablowanie oświetlenia, grzejników, instalacji łączących i rozdzielnic w budowie aparatów, maszyn i instalacji. Budowa Żyła: Linka miedziana surowa, cienkodrutowa wg VDE 0295 / IEC 60228, kl. 5 Izolacja: Kopolimer poliolefinowy Kolory: Żółto-zielony, czarny, jasno niebieski, brązowy, czerwony, biały, ciemno niebieski, zielony, szary, fioletowy i pomarańczowy Dane techniczne Napięcie znamionowe: U0/U 1 mm / 500 V U0/U 1,5 mm / 750 V Przy stałym i chronionym ułożeniu U0/U 1,5 mm / 1000 V Napięcie próby: 5000 V Maksymalna temperatura przewodu: Ułożenie stałe C Sporadycznie przemieszczany + 90 C Zwarcie C Minimalna temperatura otoczenia: Ułożenie stałe 40 C Sporadycznie przemieszczany 25 C Minimalny promień gięcia: Ułożenie stałe > 4 średnica zewnętrzna-ø Sporadycznie przemieszczany > 6 średnica zewnętrzna-ø Normy / własności materiałów Bez halogenu: IEC , EN Brak gazów korozyjnych: IEC , EN Brak gazów toksycznych: NES , NF X Niewielkie wytwarzanie dymu: IEC 61034, EN Niepalność: IEC , EN Brak rozprzestrzeniania ognia: IEC , EN Małe obciążenie ogniowe: DIN Dopuszczenie VDE: Regulacja VDE nr 6505, wskazanie nr Dopuszczenie ESTI: Certyfikat nr Dopuszczenie Gost R: Certyfikat nr 83 B Poza standardem wykonania specjalne i asortyment UL na zapytanie, dopuszczenie AWM Style Application Used for laying in tubes, surface wiring, direct in plaster or underneath it, as well in conduits. May not be laid directly in cable trays, cable racks or cable troughs. Typical applications are internal wiring in lamps, heating applications, switchboards and distribution boxes in apparatus, mechanical or plant engineering. Conductor: Bare fine copper strands according to VDE 0295 / IEC 60228, class 5 Insulation: Polyolefine copolymer Colour of conductors: Green-yellow, black, lightblue, brown, red, white, darkblue, green, grey, violet and orange Technical data Nomimal voltage: U0/U 1 mm / 500 V U0/U 1,5 mm / 750 V For fixed and protected installation U0/U 1,5 mm / 1000 V Testing voltage: 5000 V Max. conductor temperature: Fixed installation C Occasionally moved + 90 C Short circuit C Min. ambient temperature: Fixed installation 40 C Occasionally moved 25 C Min. bending radius: Fixed installation > 4 outer ø Occasionally moved > 6 outer ø Standard specifications / Material properties Halogen free: IEC , EN No corrosive gases: IEC , EN No toxic gases: NES , NF X Low smoke density: IEC 61034, EN Flame retardant: IEC , EN Non-flame propagating: IEC , EN Low fire load: DIN Approval VDE: VDE permission no. 6505, certificate no Approval ESTI: Certificate no Approval Gost R: Certificate no. 83 B Specialities Special types and UL range of products upon request, approval AWM style available 14 Styczeń 2011

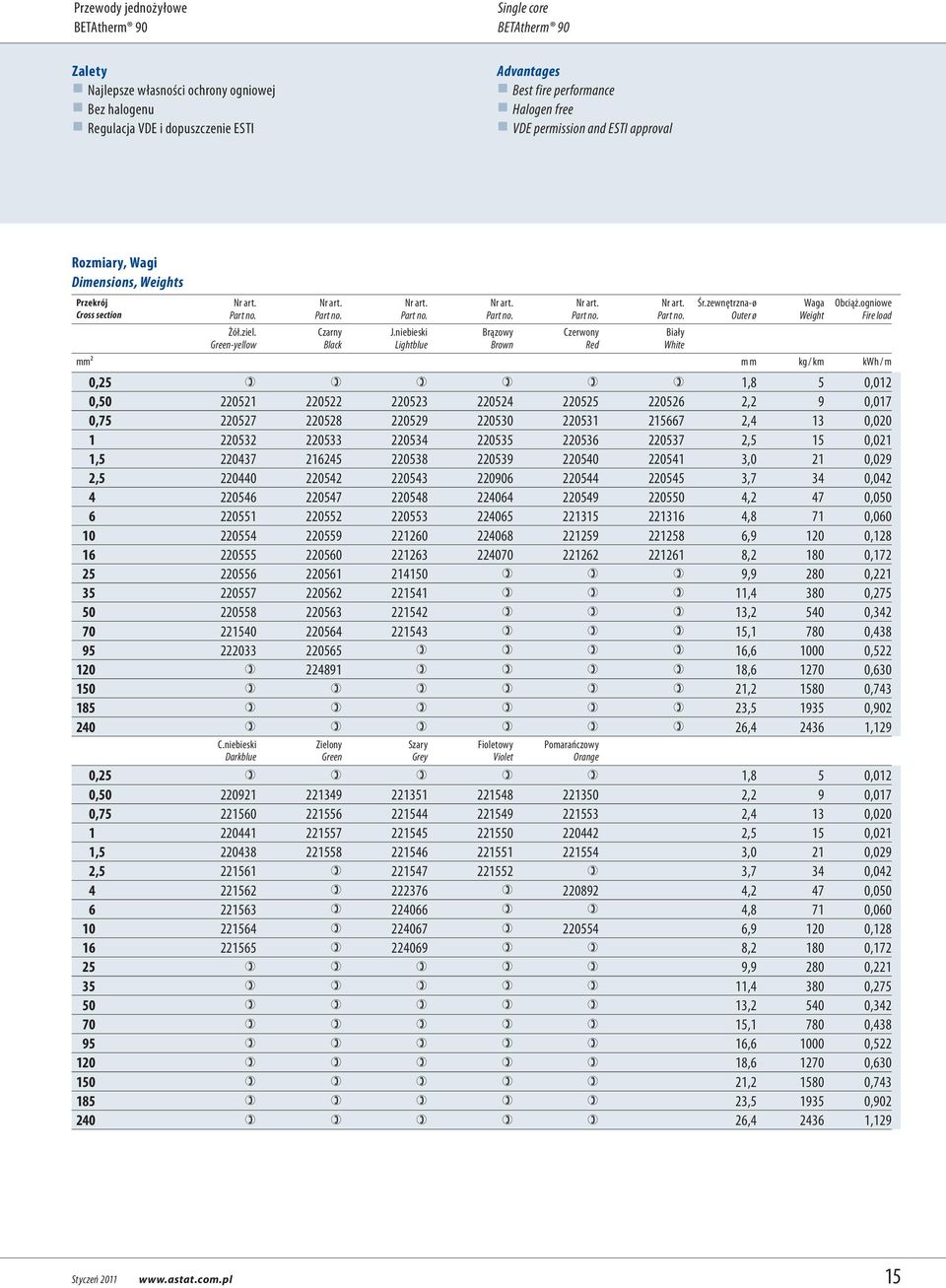

15 Przewody jednożyłowe BETAtherm 90 Zalety Najlepsze własności ochrony ogniowej Bez halogenu Regulacja VDE i dopuszczenie ESTI Single core BETAtherm 90 Advantages Best fire performance Halogen free VDE permission and ESTI approval Rozmiary, Wagi Dimensions, Weights Przekrój Cross section Żół.ziel. Green-yellow Czarny Black J.niebieski Lightblue Brązowy Brown Czerwony Red Biały White Śr.zewnętrzna-ø Outer ø Waga Weight Obciąż.ogniowe Fire load mm² m m kg / km kwh / m 0,25 1,8 5 0,012 0, ,2 9 0,017 0, ,4 13 0, ,5 15 0,021 1, ,0 21 0,029 2, ,7 34 0, ,2 47 0, ,8 71 0, , , , , , , , , , , , , , , , , , , , , , ,129 C.niebieski Darkblue Zielony Green Szary Grey Fioletowy Violet Pomarańczowy Orange 0,25 1,8 5 0,012 0, ,2 9 0,017 0, ,4 13 0, ,5 15 0,021 1, ,0 21 0,029 2, ,7 34 0, ,2 47 0, ,8 71 0, , , , , , , , , , , , , , , , , , , , , , ,129 Styczeń

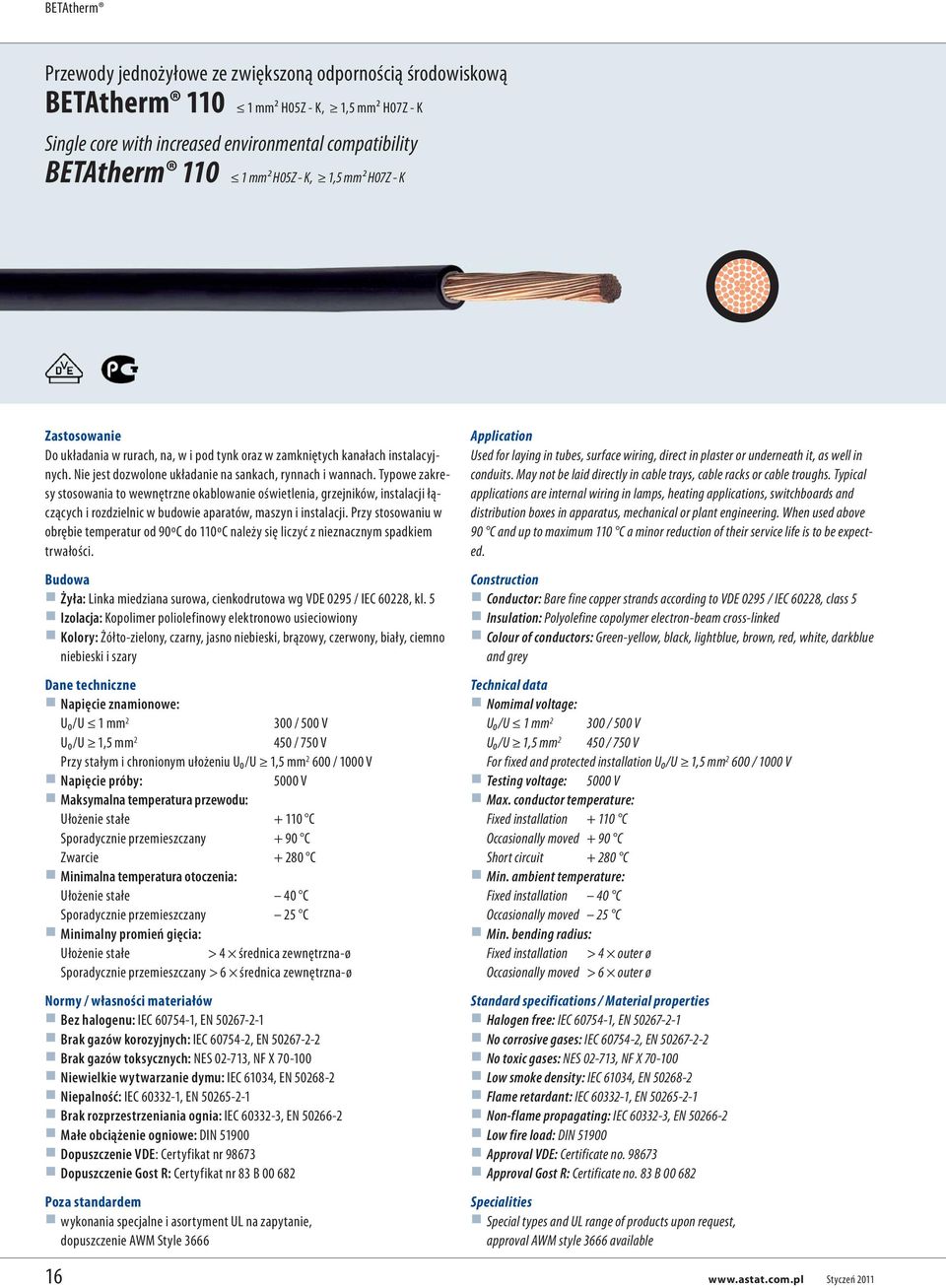

16 BETAtherm Przewody jednożyłowe ze zwiększoną odpornością środowiskową BETAtherm mm² H05Z - K, 1,5 mm² H07Z - K Single core with increased environmental compatibility BETAtherm mm² H05Z - K, 1,5 mm² H07Z - K Zastosowanie Do układania w rurach, na, w i pod tynk oraz w zamkniętych kanałach instalacyjnych. Nie jest dozwolone układanie na sankach, rynnach i wannach. Typowe zakresy stosowania to wewnętrzne okablowanie oświetlenia, grzejników, instalacji łączących i rozdzielnic w budowie aparatów, maszyn i instalacji. Przy stosowaniu w obrębie temperatur od 90ºC do 110ºC należy się liczyć z nieznacznym spadkiem trwałości. Budowa Żyła: Linka miedziana surowa, cienkodrutowa wg VDE 0295 / IEC 60228, kl. 5 Izolacja: Kopolimer poliolefinowy elektronowo usieciowiony Kolory: Żółto-zielony, czarny, jasno niebieski, brązowy, czerwony, biały, ciemno niebieski i szary Dane techniczne Napięcie znamionowe: U0/U 1 mm / 500 V U0/U 1,5 mm / 750 V Przy stałym i chronionym ułożeniu U0/U 1,5 mm / 1000 V Napięcie próby: 5000 V Maksymalna temperatura przewodu: Ułożenie stałe C Sporadycznie przemieszczany + 90 C Zwarcie C Minimalna temperatura otoczenia: Ułożenie stałe 40 C Sporadycznie przemieszczany 25 C Minimalny promień gięcia: Ułożenie stałe > 4 średnica zewnętrzna-ø Sporadycznie przemieszczany > 6 średnica zewnętrzna-ø Normy / własności materiałów Bez halogenu: IEC , EN Brak gazów korozyjnych: IEC , EN Brak gazów toksycznych: NES , NF X Niewielkie wytwarzanie dymu: IEC 61034, EN Niepalność: IEC , EN Brak rozprzestrzeniania ognia: IEC , EN Małe obciążenie ogniowe: DIN Dopuszczenie VDE: Certyfikat nr Dopuszczenie Gost R: Certyfikat nr 83 B Poza standardem wykonania specjalne i asortyment UL na zapytanie, dopuszczenie AWM Style 3666 Application Used for laying in tubes, surface wiring, direct in plaster or underneath it, as well in conduits. May not be laid directly in cable trays, cable racks or cable troughs. Typical applications are internal wiring in lamps, heating applications, switchboards and distribution boxes in apparatus, mechanical or plant engineering. When used above 90 C and up to maximum 110 C a minor reduction of their service life is to be expected. Conductor: Bare fine copper strands according to VDE 0295 / IEC 60228, class 5 Insulation: Polyolefine copolymer electron-beam cross-linked Colour of conductors: Green-yellow, black, lightblue, brown, red, white, darkblue and grey Technical data Nomimal voltage: U0/U 1 mm / 500 V U0/U 1,5 mm / 750 V For fixed and protected installation U0/U 1,5 mm / 1000 V Testing voltage: 5000 V Max. conductor temperature: Fixed installation C Occasionally moved + 90 C Short circuit C Min. ambient temperature: Fixed installation 40 C Occasionally moved 25 C Min. bending radius: Fixed installation > 4 outer ø Occasionally moved > 6 outer ø Standard specifications / Material properties Halogen free: IEC , EN No corrosive gases: IEC , EN No toxic gases: NES , NF X Low smoke density: IEC 61034, EN Flame retardant: IEC , EN Non-flame propagating: IEC , EN Low fire load: DIN Approval VDE: Certificate no Approval Gost R: Certificate no. 83 B Specialities Special types and UL range of products upon request, approval AWM style 3666 available 16 Styczeń 2011

17 Przewody jednożyłowe BETAtherm 110 Zalety Bardzo wysoka odporność temperaturowa Temperatura stosowania do C Odporność na zimno do 40 C Dobre własności ochrony ogniowej, bez halogenu Usieciowienie elektronowe Dopuszczenie VDE H05Z-K / H07Z-K Single core BETAtherm 110 Advantages Very high resistance to temperature Operation temperature up to C Resistance to cold up to 40 C Best fire performance, halogen free Electron-beam cross-linked VDE permisson H05Z-K / H07Z-K Rozmiary, Wagi Dimensions, Weights Przekrój Cross section Żół.ziel. Green-yellow Czarny Black J.niebieski Lightblue Brązowy Brown śr.zewnętrzna-ø Outer ø Waga Weight Obciąż.ogniowe Fire load mm² m m kg / km kwh / m 0,25 1,8 5 0,012 0, ,2 9 0,017 0, ,4 13 0, ,5 15 0,021 1, ,0 21 0,029 2, ,7 34 0, ,2 47 0, ,8 71 0, , , , , , , , , , , , , , , , , , , , , , ,129 Czerwony Red Biały White C.niebieski Darkblue 0,25 1,8 5 0,012 0, ,2 9 0,017 0, ,4 13 0, ,5 15 0,021 1, ,0 21 0,029 2, ,7 34 0, ,2 47 0, ,8 71 0, , , , , , , , , , , , , , , , , , , , , , ,129 Szary Grey Styczeń

18 BETAtrans Przewody jednożyłowe, optymalizowana objętość BETAtrans GKW R Single core, volume optimised BETAtrans GKW R Zastosowanie Przewody te mają bardzo małą średnicę zewnętrzną i dlatego mają zastosowanie tam, gdzie należy się liczyć z brakiem miejsca. Typowymi obszarami stosowania są szafy łączące i instalacje sterujące. Budowa Żyła: Linka miedziana ocynkowana, cienkodrutowa wg VDE 0295 / IEC 60228, kl. 5 Izolacja: Kopolimer poliolefinowy elektronowo usieciowiony Kolory: Biały (Inne na zapytanie) Dane techniczne Napięcie znamionowe: U0/U 300 / 500 V Przy stałym i chronionym ułożeniu U0/U 600 / 1000 V Napięcie próby: 3500 V Maksymalna temperatura przewodu: Ułożenie stałe C Sporadycznie przemieszczany + 90 C Zwarcie C Minimalna temperatura otoczenia: Ułożenie stałe 45 C Sporadycznie przemieszczany 35 C Minimalny promień gięcia: Ułożenie stałe > 3 średnica zewnętrzna-ø Sporadycznie przemieszczany > 5 średnica zewnętrzna-ø Normy / własności materiałów Bez fluoru: EN Bez halogenu: IEC , EN Brak gazów korozyjnych: IEC , EN Brak gazów toksycznych: NF X Odporność na oleje i paliwa: EN 50305, EN Niewielkie wytwarzanie dymu: IEC 61034, EN Niepalność: IEC , EN Brak rozprzestrzeniania ognia: IEC , EN Małe obciążenie ogniowe: DIN Dopuszczenie Gost R: Certyfikat nr 83 B Application These cables with very small outer diameter are used where space is very limited. Typical applications are in cabinets and control panels. Conductor: Tinned fine copper strands according to VDE 0295 / IEC 60228, class 5 Insulation: Polyolefine copolymer electron-beam cross-linked Colour of conductors: White (other colours upon request) Technical data Nomimal voltage: U0/U 300 / 500 V For fixed and protected installation U0/U 600 / 1000 V Testing voltage: 3500 V Max. conductor temperature: Fixed installation C Occasionally moved + 90 C Short circuit C Min. ambient temperature: Fixed installation 45 C Occasionally moved 35 C Min. bending radius: Fixed installation > 3 outer ø Occasionally moved > 5 outer ø Standard specifications / Material properties Non fluorine: EN Halogen free: IEC , EN No corrosive gases: IEC , EN No toxic gases: NF X Resistance to oil and fuel: EN 50305, EN Low smoke density: IEC 61034, EN Flame retardant: IEC , EN Non-flame propagating: IEC , EN Low fire load: DIN Approval Gost R: Certificate no. 83 B Styczeń 2011

19 Przewody jednożyłowe BETAtrans GKW R Single core BETAtrans GKW R Zalety Wysoka giętkość Łatwe odizolowywanie Cienkie, optymalizowane na wagę i objętość Odporne na oddziaływania mechaniczne Usieciowienie elektronowe Bez halogenu Advantages High flexibility Easy stripping Thin, weight and volumina-optimised Durable to mechanical stress Electron-beam cross-linked Halogen free Rozmiary, Wagi Dimensions, Weights Przekrój Cross section Biały White Śr.zewnętrzna-ø Outer ø Waga Weight Obciąż.ogniowe Fire load mm² m m kg / km kwh / m 0, ,5 6,0 0,008 0, ,7 8,0 0, ,9 11,0 0,012 1, ,3 16,0 0,017 2, ,8 26,0 0,023 Styczeń

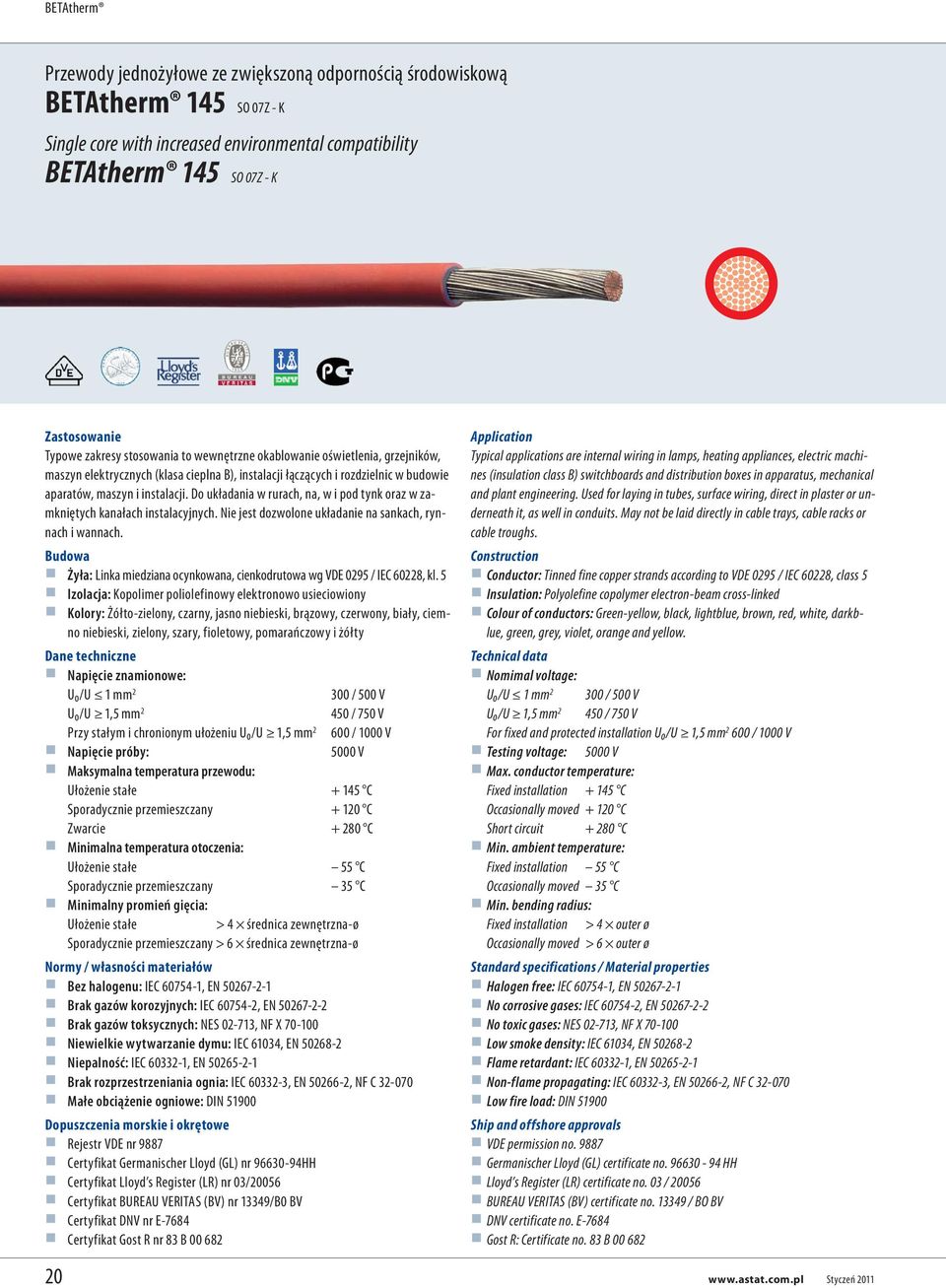

20 BETAtherm Przewody jednożyłowe ze zwiększoną odpornością środowiskową BETAtherm 145 SO 07Z - K Single core with increased environmental compatibility BETAtherm 145 SO 07Z - K Zastosowanie Typowe zakresy stosowania to wewnętrzne okablowanie oświetlenia, grzejników, maszyn elektrycznych (klasa cieplna B), instalacji łączących i rozdzielnic w budowie aparatów, maszyn i instalacji. Do układania w rurach, na, w i pod tynk oraz w zamkniętych kanałach instalacyjnych. Nie jest dozwolone układanie na sankach, rynnach i wannach. Budowa Żyła: Linka miedziana ocynkowana, cienkodrutowa wg VDE 0295 / IEC 60228, kl. 5 Izolacja: Kopolimer poliolefinowy elektronowo usieciowiony Kolory: Żółto-zielony, czarny, jasno niebieski, brązowy, czerwony, biały, ciemno niebieski, zielony, szary, fioletowy, pomarańczowy i żółty Dane techniczne Napięcie znamionowe: U0/U 1 mm / 500 V U0/U 1,5 mm / 750 V Przy stałym i chronionym ułożeniu U0/U 1,5 mm / 1000 V Napięcie próby: 5000 V Maksymalna temperatura przewodu: Ułożenie stałe C Sporadycznie przemieszczany C Zwarcie C Minimalna temperatura otoczenia: Ułożenie stałe 55 C Sporadycznie przemieszczany 35 C Minimalny promień gięcia: Ułożenie stałe > 4 średnica zewnętrzna-ø Sporadycznie przemieszczany > 6 średnica zewnętrzna-ø Normy / własności materiałów Bez halogenu: IEC , EN Brak gazów korozyjnych: IEC , EN Brak gazów toksycznych: NES , NF X Niewielkie wytwarzanie dymu: IEC 61034, EN Niepalność: IEC , EN Brak rozprzestrzeniania ognia: IEC , EN , NF C Małe obciążenie ogniowe: DIN Dopuszczenia morskie i okrętowe Rejestr VDE nr 9887 Certyfikat Germanischer Lloyd (GL) nr HH Certyfikat Lloyd s Register (LR) nr 03/20056 Certyfikat BUREAU VERITAS (BV) nr 13349/B0 BV Certyfikat DNV nr E-7684 Certyfikat Gost R nr 83 B Application Typical applications are internal wiring in lamps, heating appliances, electric machines (insulation class B) switchboards and distribution boxes in apparatus, mechanical and plant engineering. Used for laying in tubes, surface wiring, direct in plaster or underneath it, as well in conduits. May not be laid directly in cable trays, cable racks or cable troughs. Conductor: Tinned fine copper strands according to VDE 0295 / IEC 60228, class 5 Insulation: Polyolefine copolymer electron-beam cross-linked Colour of conductors: Green-yellow, black, lightblue, brown, red, white, darkblue, green, grey, violet, orange and yellow. Technical data Nomimal voltage: U0/U 1 mm / 500 V U0/U 1,5 mm / 750 V For fixed and protected installation U0/U 1,5 mm / 1000 V Testing voltage: 5000 V Max. conductor temperature: Fixed installation C Occasionally moved C Short circuit C Min. ambient temperature: Fixed installation 55 C Occasionally moved 35 C Min. bending radius: Fixed installation > 4 outer ø Occasionally moved > 6 outer ø Standard specifications / Material properties Halogen free: IEC , EN No corrosive gases: IEC , EN No toxic gases: NES , NF X Low smoke density: IEC 61034, EN Flame retardant: IEC , EN Non-flame propagating: IEC , EN , NF C Low fire load: DIN Ship and offshore approvals VDE permission no Germanischer Lloyd (GL) certificate no HH Lloyd s Register (LR) certificate no. 03 / BUREAU VERITAS (BV) certificate no / BO BV DNV certificate no. E-7684 Gost R: Certificate no. 83 B Styczeń 2011

21 Przewody jednożyłowe BETAtherm 145 Zalety Bardzo wysoka odporność temperaturowa Temperatura stosowania do +145 C Odporność na zimno do 55 C Dobre własności ochrony ogniowej Bez halogenu Usieciowienie elektronowe Różne dopuszczenia Single core BETAtherm 145 Advantages Very high resistance to temperature Operation temperature up to C Resistance to cold up to 55 C Best fire performance Halogen free Electron-beam cross-linked Different approvals available Rozmiary, Wagi / Dimensions, Weights Przekrój Cross section Żół.ziel. Green-yellow Czarny Black J.niebieski Lightblue Brązowy Brown Czerwony Red Biały White Śr.zewnętrzna-ø Outer ø Waga Weight Obciąż.ogniowe Fire load mm² m m kg / km kwh / m 0, ,6 5 0,009 0, ,7 6 0,010 0, ,9 8 0,013 0, ,2 11 0, ,4 14 0,020 1, ,0 21 0,030 2, ,7 33 0, ,2 48 0, ,7 67 0, , , , , , , , , , , , , , , , , , , , , , , , ,313 C.niebieski Darkblue Zielony Green Szary Grey Fioletowy Violet Pomarańczowy Orange 0, ,6 5 0,009 0,33 1,7 6 0,010 0, ,9 8 0,013 0, ,2 11 0, ,4 14 0,020 1, ,0 21 0,030 2, ,7 33 0, ,2 48 0, ,7 67 0, , , , , , ,207 Żółty Yellow Styczeń

22 BETAtherm Przewody jednożyłowe ze zwiększoną odpornością środowiskową BETAtherm 145 UL / CSA UL 3266 / CSA AWM I A/B 125 C / 300 V, UL 3271 / CSA AWM I A/B 125 C / 600 V Single core with increased environmental compatibility BETAtherm 145 UL / CSA UL 3266 / CSA AWM I A/B 125 C / 300 V, UL 3271 / CSA AWM I A/B 125 C / 600 V Zastosowanie Typowe zakresy stosowania to wewnętrzne okablowanie oświetlenia, grzejników, maszyn elektrycznych (klasa cieplna B), instalacji łączących i rozdzielnic w budowie aparatów, maszyn i instalacji. Do układania w rurach, na, w i pod tynk oraz w zamkniętych kanałach instalacyjnych. Nie jest dozwolone układanie na sankach, rynnach i wannach. Budowa Żyła: Linka miedziana ocynkowana, cienkodrutowa wg VDE 0295 / IEC 60228, kl. 5 i AWG Izolacja: Kopolimer poliolefinowy elektronowo usieciowiony Kolory: Żółto-zielony, czarny, jasno niebieski, brązowy, czerwony, biały, ciemno niebieski, zielony, szary, fioletowy, pomarańczowy i żółty; dalsze kolory na zamówienie Dane techniczne Napięcie znamionowe: U 0 /U UL 3266 U 0 /U UL 3271 Napięcie próby: U0/U UL V 600V 2000 V U0/U UL V Maksymalna temperatura przewodu: Ułożenie stałe C Sporadycznie przemieszczany C Krótkoczasowo ułożenie stałe C Minimalna temperatura otoczenia: Ułożenie stałe 55 C Sporadycznie przemieszczany 35 C Minimalny promień gięcia: Ułożenie stałe > 4 średnica zewnętrzna-ø Sporadycznie przemieszczany > 6 średnica zewnętrzna-ø Normy / własności materiałów Bez halogenu: IEC , EN Brak gazów korozyjnych: IEC , EN Brak gazów toksycznych: NES , NF X Niewielkie wytwarzanie dymu: IEC 61034, EN Niepalność: IEC , EN Brak rozprzestrzeniania ognia: IEC , EN Małe obciążenie ogniowe: DIN Dopuszczenie UL: AWM Style 3266, AWM Style 3271 Dopuszczenie CSA: AWM I A/B Application Typical applications are internal wiring in lamps, heating appliances, electric machines (insulation class B) switchboards and distribution boxes in apparatus, mechanical and plant engineering. Used for laying in tubes, surface wiring, direct in plaster or underneath it, as well in conduits. May not be laid directly in cable trays, cable racks or cable troughs. Conductor: Tinned fine copper strands according to VDE 0295 / IEC 60228, class 5 and AWG Insulation: Polyolefine copolymer electron-beam cross-linked Colour of conductors: Green-yellow, black, lightblue, brown, red, white, darkblue, green, grey, violet, orange and yellow. Other colours upon request. Technical data Nomimal voltage: U0/U UL 3266 U0/U UL 3271 Testing voltage: U0/U UL V 600 V 2000 V U0/U UL V Max. conductor temperature: Fixed installation C Occasionally moved C Short therm fixed installation C Min. ambient temperature: Fixed installation 55 C Occasionally moved 35 C Min. bending radius: Fixed installation Occasionally moved > 4 outer ø > 6 outer ø Standard specifications / Material properties Halogen free: IEC , EN No corrosive gases: IEC , EN No toxic gases: NES , NF X Low smoke density: IEC 61034, EN Flame retardant: IEC , EN Non-flame propagating: IEC , EN Low fire load: DIN UL approval: AWM Style 3266, AWM Style 3271 CSA approval: AWM I A/B 22 Styczeń 2011

23 Przewody jednożyłowe BETAtherm 145 UL / CSA Zalety Bardzo wysoka odporność temperaturowa Odporność na zimno do -55 C Dobre własności ochrony ogniowej Bez halogenu Usieciowienie elektronowe Single core BETAtherm 145 UL / CSA Advantages Very high resistance to temperature Resistance to cold up to 55 C Best fire performance Halogen free Electron-beam cross-linked Rozmiary, Wagi wg UL 3266 / CSA AWM I A/B 125 C / 300 V Dimensions, Weights according to UL 3266 / CSA AWM I A/B 125 C / 300 V Przekrój Cross section Żół.ziel. Green-yellow Czarny Black J.niebieski Lightblue Brązowy Brown Czerwony Red Biały White Śr.zewnętrzna-ø Outer ø Waga Weight Obciąż.ogniowe Fire load AWG (mm²) m m kg / km kwh / m 24 (0,24) ,5 4 0, (0,38) ,6 6 0, (0,61) ,9 9 0, (0,96) ,1 12 0, (1,34) ,4 16 0, (2,38) 2,9 27 0, (4) 3,3 42 0, (6) 4,1 61 0,032 C.niebieski Darkblue Zielony Green Szary Grey Fioletowy Violet Pomarańczowy Orange 24 (0,24) 1,5 4 0, (0,38) ,6 6 0, (0,61) ,9 9 0, (0,96) ,1 12 0, (1,34) ,4 16 0, (2,38) ,9 27 0,020 wg UL 3271 / CSA AWM I A/B 125 C / 600 V according to UL 3271 / CSA AWM I A/B 125 C / 600 V Żół.ziel. Green-yellow Czarny Black J.niebieski Lightblue mm² (AWG) m m kg / km kwh / m 0,25 (24) ,3 10 0,021 0,50 (22) ,5 11 0,026 0,75 (20) ,8 14 0,029 1 (18) ,9 17 0,031 1,5 (16) ,2 22 0,036 2,5 (14) ,7 33 0,043 4 (12) ,2 47 0,052 6 (10) ,7 67 0, (8) , , (6) , , (4) , , (2) , , (1) , , (2/0) , , (3/0) 17, , (4/0) 19, ,788 C.niebieski Darkblue Zielony Green Szary Grey Brązowy Brown Fioletowy Violet Czerwony Red Pomarańczowy Orange 0,25 (24) ,3 10 0,021 0,50 (22) ,6 11 0,026 0,75 (20) 2,8 14 0,029 1 (18) ,9 17 0,031 1,5 (16) ,2 22 0,036 2,5 (14) ,7 33 0,043 4 (12) ,2 47 0,052 Żółty Yellow Biały White Żółty Yellow Styczeń

24 BETAtherm Przewody jednożyłowe o zwiększonej odporności temperaturowej klasa cieplna F BETAtherm 155 Single core with increased resistance to temperature Heat class F BETAtherm 155 Zastosowanie BETAtherm 155 jest elektronowo usieciowionym i temperaturoodpornym przewodem jednożyłowym dla wewnętrznego okablowanie oświetlenia, grzejników, maszyn elektrycznych (klasa cieplna F) w budowie aparatów, maszyn i instalacji. Przy chronionym ułożeniu można je stosować do napięcia 1000V przemiennego lub 750V stałego względem ziemi. BETAtherm 155 jest odporny na używane lakiery izolacyjne i umożliwia wysokie temperatury wypalania przy obróbce. Budowa Żyła: Linka miedziana ocynkowana, cienkodrutowa wg VDE 0295 / IEC 60228, kl. 5 Izolacja: Kopolimer poliolefinowy elektronowo usieciowiony Kolory: Żółto-zielony, czarny, jasno niebieski, brązowy, czerwony, biały, ciemno niebieski, zielony, szary, fioletowy, pomarańczowy i żółty; dalsze kolory na zamówienie Dane techniczne Napięcie znamionowe: U0/U 1 mm / 500 V U0/U 1,5 mm / 750 V Przy stałym i chronionym ułożeniu U0/U 1,5 mm / 1000 V Napięcie próby: 5000 V Maksymalna temperatura przewodu: Ułożenie stałe C Sporadycznie przemieszczany C Krótkoczasowo ułożenie stałe C Minimalna temperatura otoczenia: Ułożenie stałe 55 C Sporadycznie przemieszczany 35 C Minimalny promień gięcia: Ułożenie stałe > 4 średnica zewnętrzna-ø Sporadycznie przemieszczany > 6 średnica zewnętrzna-ø Normy / własności materiałów Niewielkie wytwarzanie dymu: IEC 61034, EN Niepalność: IEC , EN Odporność temperaturowa: IEC , 155 C / 5000 h Dopuszczenie Gost R: Certyfikat nr 83 B Application BETAtherm 155 is an electron-beam cross-linked and temperature resistant single core for the internal wiring of lamps, heating appliances and electric machines (heat class F), in apparatus, mechanical and plant engineering. When laid in a protective casing, they may be subjected to a nominal voltage of up to 1000 V AC or up to 750 V DC to earth. BETAtherm 155 is insensitive to conventional insulating varnishes and enables high stove enamelling temperatures to be used during the processing. Conductor: Tinned fine copper strands according to VDE 0295 / IEC 60228, class 5 Insulation: Polyolefine copolymer electron-beam cross-linked Colour of conductors: Green-yellow, black, lightblue, brown, red, white, darkblue, green, grey, violet, orange and yellow. Other colours upon request. Technical data Nomimal voltage: U0/U 1 mm / 500 V U0/U 1,5 mm / 750 V For fixed and protected installation U0/U 1,5 mm / 1000 V Testing voltage: 5000 V Max. conductor temperature: Fixed installation C Occasionally moved C Short circuit C Min. ambient temperature: Fixed installation 55 C Occasionally moved 35 C Min. bending radius: Fixed installation > 4 outer ø Occasionally moved > 6 outer ø Standard specifications / Material properties Flame retardant: IEC , EN Low smoke density: IEC 61034, EN Resistance to temperature: IEC , 155 C / 5000 h Approval Gost R: Certificate no. 83 B Styczeń 2011

25 Przewody jednożyłowe BETAtherm 155 Zalety Bardzo wysoka odporność temperaturowa, stosowanie do C Ognioodporne, bezdymne Niewrażliwość na powszechnie stosowane lakiery Usieciowienie elektronowe Single core BETAtherm 155 Advantages Very high resistance to temperature, operation temperature up to C Flame retardant, low smoke densitiy Electron-beam cross-linked Insensitive to common insulating varnishes Rozmiary, Wagi Dimensions, Weights Przekrój Cross section Żół.ziel. Green-yellow Czarny Black J.niebieski Lightblue Brązowy Brown Czerwony Red Biały White Śr.zewnętrzna-ø Outer ø Waga Weight Obciąż.ogniowe Fire load mm² m m kg / km kwh / m 0, ,6 4 0,011 0,33 1,7 5 0,012 0, ,9 7 0,015 0, ,2 10 0, ,4 13 0,024 1, ,0 20 0,036 2, ,7 31 0, ,2 46 0, ,7 66 0, , , , , , , , , , , , , , , , , , ,852 C.niebieski Darkblue Zielony Green Szary Grey Fioletowy Violet Pomarańczowy Orange 0, ,6 4 0,011 0,33 1,7 5 0,012 0, ,9 7 0,015 0, ,2 10 0, ,4 13 0,024 1, ,0 20 0,036 2, ,7 31 0, ,2 46 0, ,7 66 0, , , , , , , , , , , , , , , , , , ,852 Żółty Yellow Styczeń

26 BETAtherm Przewody jednożyłowe o zwiększonej odporności temperaturowej BETAtherm 155 UL / CSA UL 3289 / CSA CL C / 600 V Single core with increased resistance to temperature BETAtherm 155 UL / CSA UL 3289 / CSA CL C / 600 V Zastosowanie BETAtherm jest elektronowo usieciowionym i temperaturoodpornym przewodem jednożyłowym dla wewnętrznego okablowanie oświetlenia, grzejników, maszyn elektrycznych (klasa cieplna F) w budowie aparatów, maszyn i instalacji. Przy chronionym ułożeniu można je stosować do napięcia 1000V przemiennego lub 750V stałego względem ziemi. BETAtherm 155 UL/CSA jest odporny na używane lakiery izolacyjne i umożliwia wysokie temperatury wypalania przy obróbce. Budowa Żyła: Linka miedziana ocynkowana, cienkodrutowa wg VDE 0295 / IEC 60228, kl. 5 Izolacja: Kopolimer poliolefinowy elektronowo usieciowiony Kolory: Żółto-zielony, czarny, jasno niebieski, brązowy, czerwony, biały, ciemno niebieski, zielony, szary, fioletowy, pomarańczowy i żółty; dalsze kolory na zamówienie Dane techniczne Napięcie znamionowe: U0/U 600 / 600 V Napięcie próby: 5000 V Maksymalna temperatura przewodu: Ułożenie stałe C Sporadycznie przemieszczany C Krótkoczasowo ułożenie stałe C Minimalna temperatura otoczenia: Ułożenie stałe 55 C Sporadycznie przemieszczany 35 C Minimalny promień gięcia: Ułożenie stałe > 4 średnica zewnętrzna-ø Sporadycznie przemieszczany > 6 średnica zewnętrzna-ø Normy / własności materiałów Ognioodporne: IEC , EN Niewielkie wytwarzanie dymu: IEC 61034, EN Odporność temperaturowa: IEC , 155 C / 5000 h Dopuszczenie UL: AWM 3289 Dopuszczenie CSA: CL 1503 Application BETAtherm 155 UL / CSA is an electron-beam cross-linked and temperature resistant single core for the internal wiring of lamps, heating appliances and electric machines (heat class F), in apparatus, mechanical and plant engineering. When laid in a protective casing, they may be subjected to a nominal voltage of up to 1000 V AC or up to 750 V DC to earth. BETAtherm 155 UL / CSA is insensitive to conventional insulating varnishes and enables high stove enamelling temperatures to be used during the processing. Conductor: Tinned fine copper strands according to VDE 0295 / IEC 60228, class 5 Insulation: Polyolefine copolymer electron-beam cross-linked Colour of conductors: Green-yellow, black, lightblue, brown, red, white, darkblue, green, grey, violet, orange and yellow. Other colours upon request. Technical data Nomimal voltage: U0/U 600 / 600 V Testing voltage: 5000 V Max. conductor temperature: Fixed installation C Occasionally moved C Short circuit C Min. ambient temperature: Fixed installation 55 C Occasionally moved 35 C Min. bending radius: Fixed installation > 4 outer ø Occasionally moved > 6 outer ø Standard specifications / Material properties Flame retardant: IEC , EN Low smoke density: IEC 61034, EN Resistance to temperature: IEC , 155 C / 5000 h UL approval: AWM 3289 CSA approval: CL Styczeń 2011
