1 The Quality Connection Kable bezpieczeństwa i kablowe systemy nośne Safety cables and Laying systems

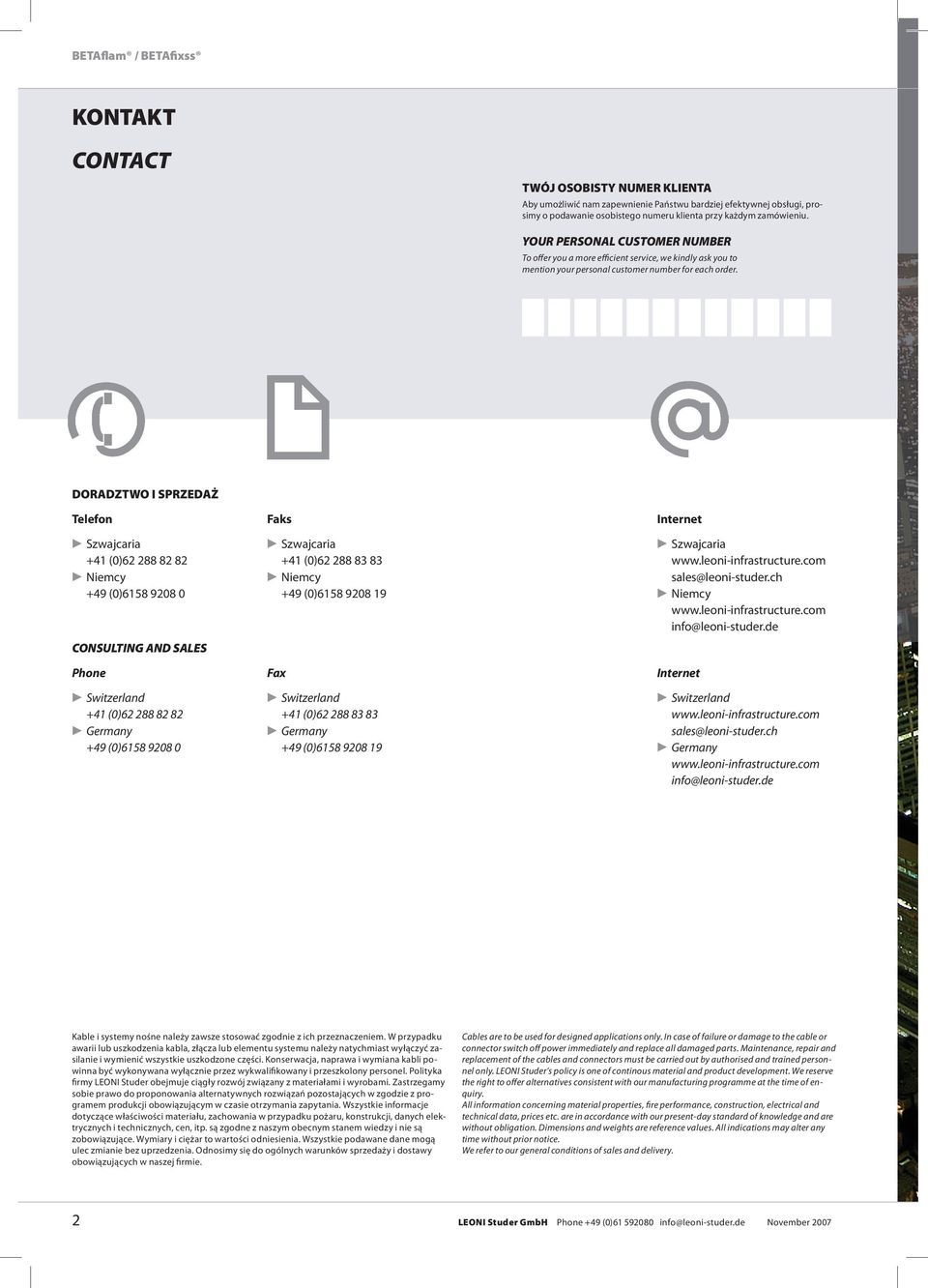

2 BETAflam / BETAfixss KONTAKT CONTACT TWÓJ OSOBISTY NUMER KLIENTA Aby umożliwić nam zapewnienie Państwu bardziej efektywnej obsługi, prosimy o podawanie osobistego numeru klienta przy każdym zamówieniu. YOUR PERSONAL CUSTOMER NUMBER To offer you a more efficient service, we kindly ask you to mention your personal customer number for each order. DORADZTWO I SPRZEDAŻ Telefon Szwajcaria +41 (0) Niemcy +49 (0) CONSULTING AND SALES Phone Switzerland +41 (0) Germany +49 (0) Faks Szwajcaria +41 (0) Niemcy +49 (0) Fax Switzerland +41 (0) Germany +49 (0) Internet Szwajcaria sales@leoni-studer.ch Niemcy info@leoni-studer.de Internet Switzerland sales@leoni-studer.ch Germany info@leoni-studer.de Kable i systemy nośne należy zawsze stosować zgodnie z ich przeznaczeniem. W przypadku awarii lub uszkodzenia kabla, złącza lub elementu systemu należy natychmiast wyłączyć zasilanie i wymienić wszystkie uszkodzone części. Konserwacja, naprawa i wymiana kabli powinna być wykonywana wyłącznie przez wykwalifikowany i przeszkolony personel. Polityka firmy LEONI Studer obejmuje ciągły rozwój związany z materiałami i wyrobami. Zastrzegamy sobie prawo do proponowania alternatywnych rozwiązań pozostających w zgodzie z programem produkcji obowiązującym w czasie otrzymania zapytania. Wszystkie informacje dotyczące właściwości materiału, zachowania w przypadku pożaru, konstrukcji, danych elektrycznych i technicznych, cen, itp. są zgodne z naszym obecnym stanem wiedzy i nie są zobowiązujące. i ciężar to wartości odniesienia. Wszystkie podawane dane mogą ulec zmianie bez uprzedzenia. Odnosimy się do ogólnych warunków sprzedaży i dostawy obowiązujących w naszej firmie. Cables are to be used for designed applications only. In case of failure or damage to the cable or connector switch off power immediately and replace all damaged parts. Maintenance, repair and replacement of the cables and connectors must be carried out by authorised and trained personnel only. LEONI Studer s policy is one of continous material and product development. We reserve the right to offer alternatives consistent with our manufacturing programme at the time of enquiry. All information concerning material properties, fire performance, construction, electrical and technical data, prices etc. are in accordance with our present-day standard of knowledge and are without obligation. and weights are reference values. All indications may alter any time without prior notice. We refer to our general conditions of sales and delivery. 2 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007

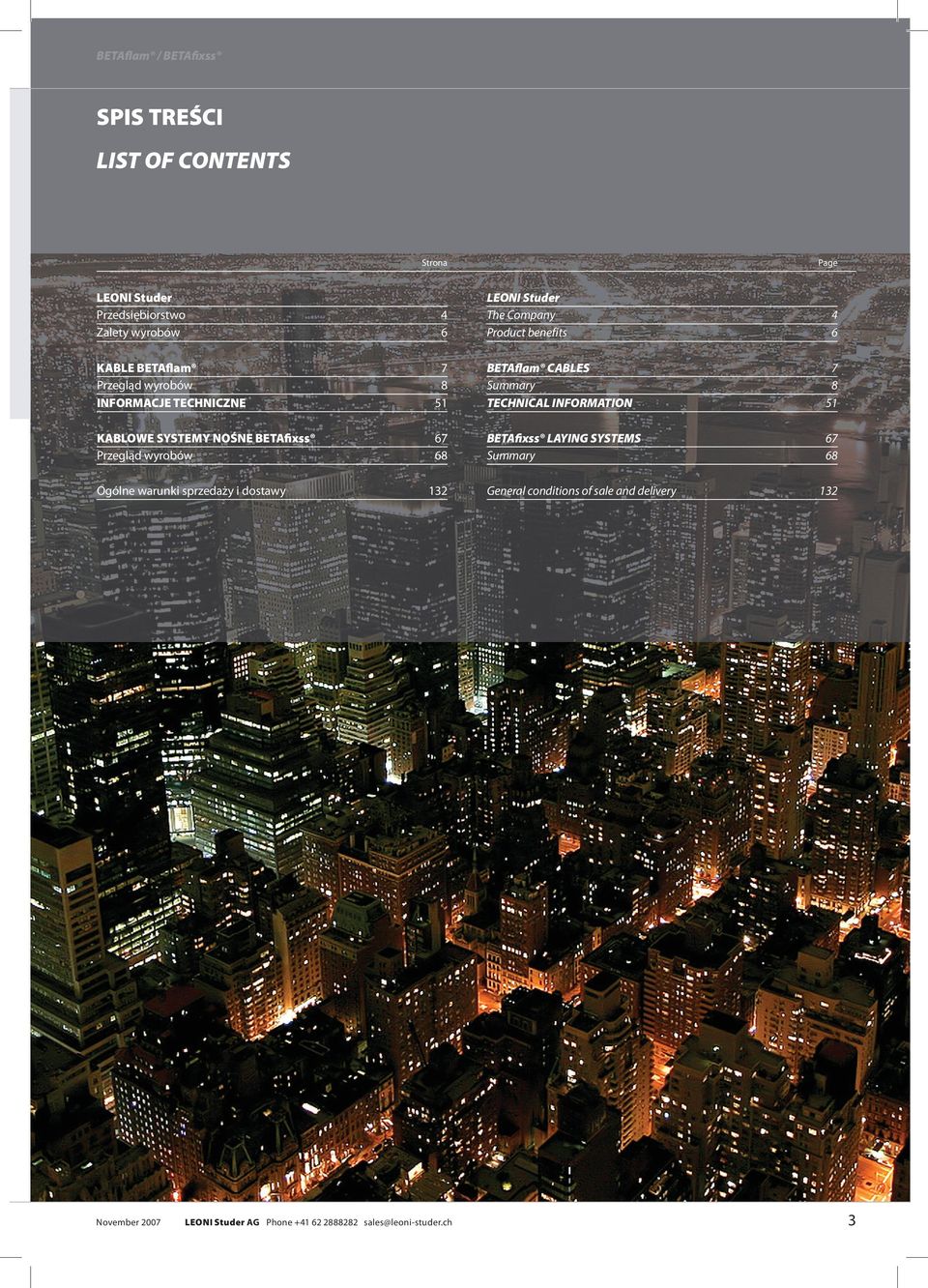

3 BETAflam / BETAfixss SPIS TREŚCI LIST OF CONTENTS Strona LEONI Studer Przedsiębiorstwo Zalety wyrobów 4 6 Page LEONI Studer The Company Product benefits 4 6 KABLE BETAflam Przegląd wyrobów INFORMACJE TECHNICZNE BETAflam CABLES Summary TECHNICAL INFORMATION KABLOWE SYSTEMY NOŚNE BETAfixss Przegląd wyrobów BETAfixss LAYING SYSTEMS Summary Ogólne warunki sprzedaży i dostawy November LEONI Studer AG Phone sales@leoni-studer.ch General conditions of sale and delivery 132 3

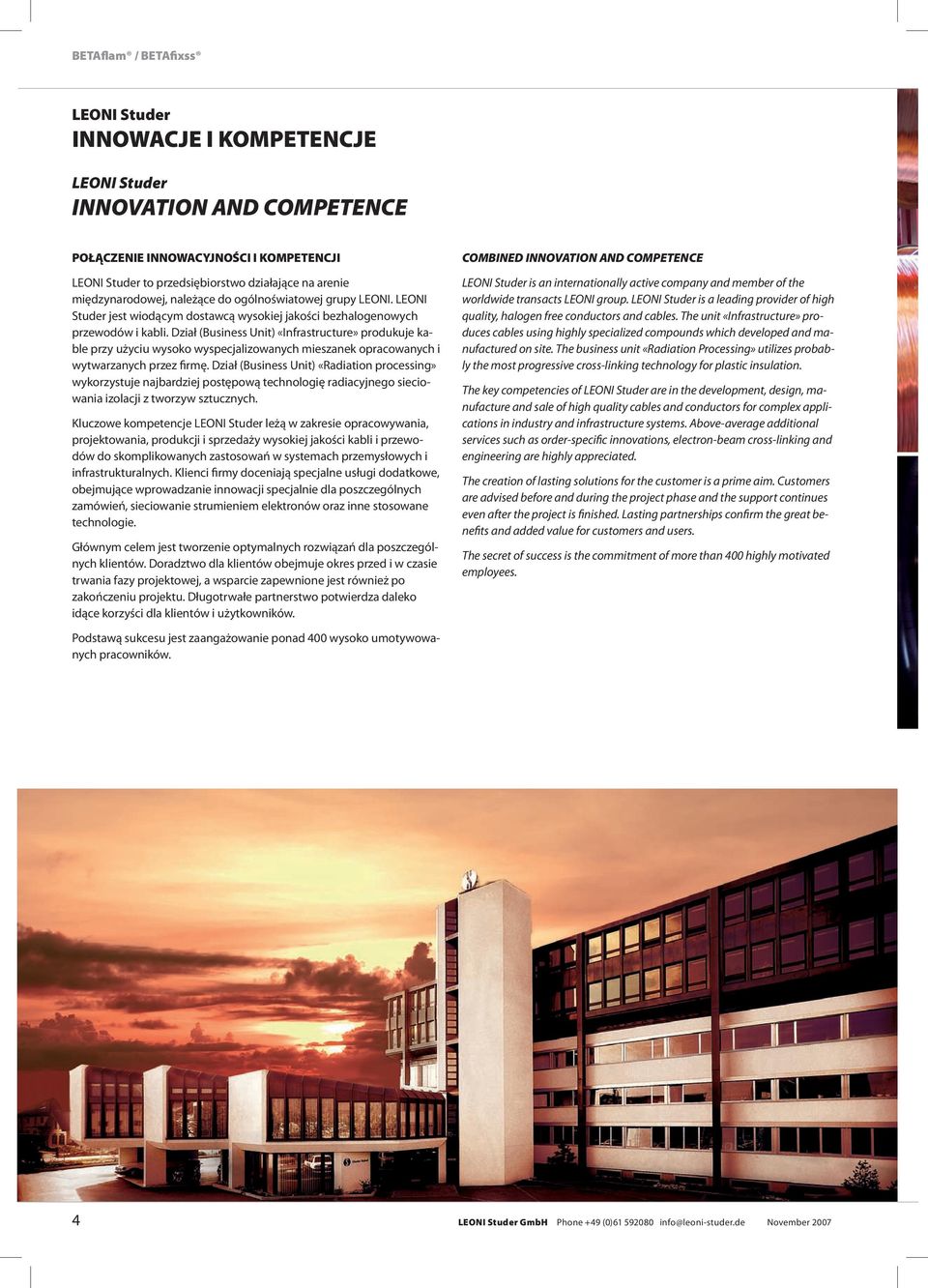

4 BETAflam / BETAfixss LEONI Studer INNOWACJE I KOMPETENCJE LEONI Studer INNOVATION AND COMPETENCE POŁĄCZENIE INNOWACYJNOŚCI I KOMPETENCJI LEONI Studer to przedsiębiorstwo działające na arenie międzynarodowej, należące do ogólnoświatowej grupy LEONI. LEONI Studer jest wiodącym dostawcą wysokiej jakości bezhalogenowych przewodów i kabli. Dział (Business Unit) «Infrastructure» produkuje kable przy użyciu wysoko wyspecjalizowanych mieszanek opracowanych i wytwarzanych przez firmę. Dział (Business Unit) «Radiation processing» wykorzystuje najbardziej postępową technologię radiacyjnego sieciowania izolacji z tworzyw sztucznych. Kluczowe kompetencje LEONI Studer leżą w zakresie opracowywania, projektowania, produkcji i sprzedaży wysokiej jakości kabli i przewodów do skomplikowanych zastosowań w systemach przemysłowych i infrastrukturalnych. Klienci firmy doceniają specjalne usługi dodatkowe, obejmujące wprowadzanie innowacji specjalnie dla poszczególnych zamówień, sieciowanie strumieniem elektronów oraz inne stosowane technologie. Głównym celem jest tworzenie optymalnych rozwiązań dla poszczególnych klientów. Doradztwo dla klientów obejmuje okres przed i w czasie trwania fazy projektowej, a wsparcie zapewnione jest również po zakończeniu projektu. Długotrwałe partnerstwo potwierdza daleko idące korzyści dla klientów i użytkowników. COMBINED INNOVATION AND COMPETENCE LEONI Studer is an internationally active company and member of the worldwide transacts LEONI group. LEONI Studer is a leading provider of high quality, halogen free conductors and cables. The unit «Infrastructure» produces cables using highly specialized compounds which developed and manufactured on site. The business unit «Radiation Processing» utilizes probably the most progressive cross-linking technology for plastic insulation. The key competencies of LEONI Studer are in the development, design, manufacture and sale of high quality cables and conductors for complex applications in industry and infrastructure systems. Above-average additional services such as order-specific innovations, electron-beam cross-linking and engineering are highly appreciated. The creation of lasting solutions for the customer is a prime aim. Customers are advised before and during the project phase and the support continues even after the project is finished. Lasting partnerships confirm the great benefits and added value for customers and users. The secret of success is the commitment of more than 400 highly motivated employees. Podstawą sukcesu jest zaangażowanie ponad 400 wysoko umotywowanych pracowników. 4 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007

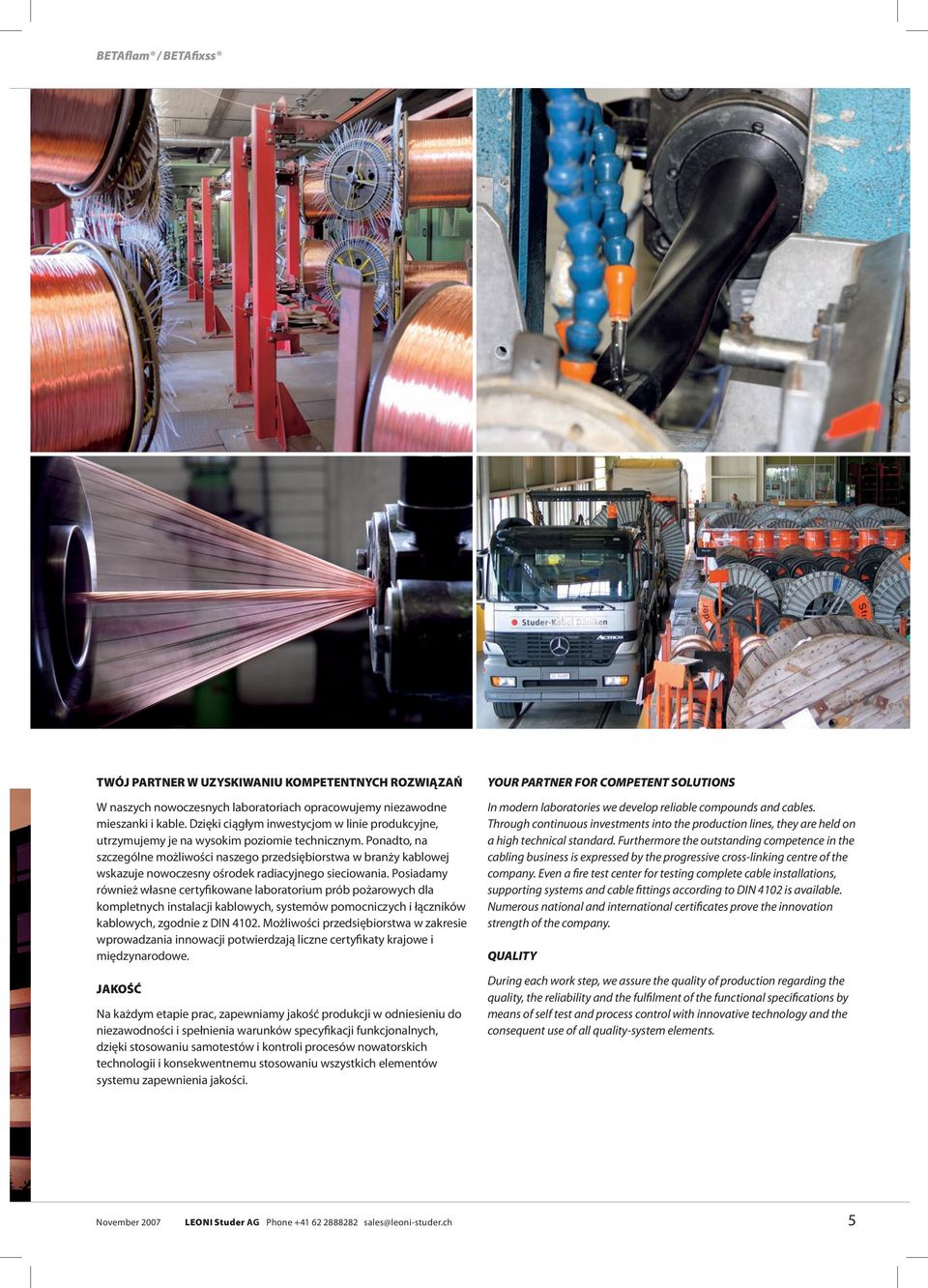

5 BETAflam / BETAfixss TWÓJ PARTNER W UZYSKIWANIU KOMPETENTNYCH ROZWIĄZAŃ W naszych nowoczesnych laboratoriach opracowujemy niezawodne mieszanki i kable. Dzięki ciągłym inwestycjom w linie produkcyjne, utrzymujemy je na wysokim poziomie technicznym. Ponadto, na szczególne możliwości naszego przedsiębiorstwa w branży kablowej wskazuje nowoczesny ośrodek radiacyjnego sieciowania. Posiadamy również własne certyfikowane laboratorium prób pożarowych dla kompletnych instalacji kablowych, systemów pomocniczych i łączników kablowych, zgodnie z DIN Możliwości przedsiębiorstwa w zakresie wprowadzania innowacji potwierdzają liczne certyfikaty krajowe i międzynarodowe. JAKOŚĆ Na każdym etapie prac, zapewniamy jakość produkcji w odniesieniu do niezawodności i spełnienia warunków specyfikacji funkcjonalnych, dzięki stosowaniu samotestów i kontroli procesów nowatorskich technologii i konsekwentnemu stosowaniu wszystkich elementów systemu zapewnienia jakości. YOUR PARTNER FOR COMPETENT SOLUTIONS In modern laboratories we develop reliable compounds and cables. Through continuous investments into the production lines, they are held on a high technical standard. Furthermore the outstanding competence in the cabling business is expressed by the progressive cross-linking centre of the company. Even a fire test center for testing complete cable installations, supporting systems and cable fittings according to DIN 4102 is available. Numerous national and international certificates prove the innovation strength of the company. QUALITY During each work step, we assure the quality of production regarding the quality, the reliability and the fulfilment of the functional specifications by means of self test and process control with innovative technology and the consequent use of all quality-system elements. November 2007 LEONI Studer AG Phone sales@leoni-studer.ch 5

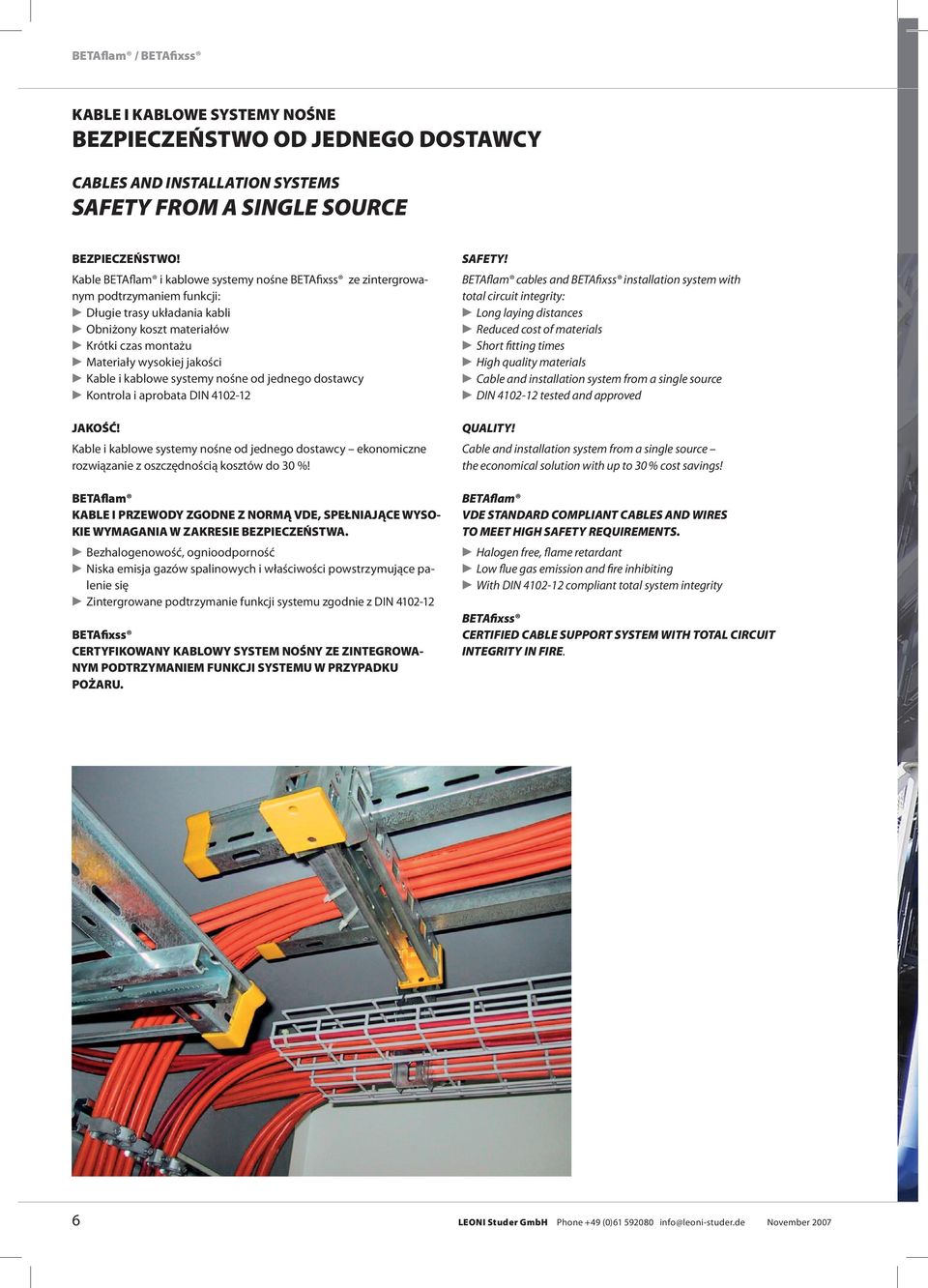

6 BETAflam / BETAfixss KABLE I KABLOWE SYSTEMY NOŚNE BEZPIECZEŃSTWO OD JEDNEGO DOSTAWCY CABLES AND INSTALLATION SYSTEMS SAFETY FROM A SINGLE SOURCE BEZPIECZEŃSTWO! Kable BETAflam i kablowe systemy nośne BETAfixss ze zintergrowanym podtrzymaniem funkcji: Długie trasy układania kabli Obniżony koszt materiałów Krótki czas montażu Materiały wysokiej jakości Kable i kablowe systemy nośne od jednego dostawcy Kontrola i aprobata DIN JAKOŚĆ! Kable i kablowe systemy nośne od jednego dostawcy ekonomiczne rozwiązanie z oszczędnością kosztów do 30 %! BETAflam KABLE I PRZEWODY ZGODNE Z NORMĄ VDE, SPEŁNIAJĄCE WYSO- KIE WYMAGANIA W ZAKRESIE BEZPIECZEŃSTWA. Bezhalogenowość, ognioodporność Niska emisja gazów spalinowych i właściwości powstrzymujące palenie się Zintergrowane podtrzymanie funkcji systemu zgodnie z DIN BETAfixss CERTYFIKOWANY KABLOWY SYSTEM NOŚNY ZE ZINTEGROWA- NYM PODTRZYMANIEM FUNKCJI SYSTEMU W PRZYPADKU POŻARU. SAFETY! BETAflam cables and BETAfixss installation system with total circuit integrity: Long laying distances Reduced cost of materials Short fitting times High quality materials Cable and installation system from a single source DIN tested and approved QUALITY! Cable and installation system from a single source the economical solution with up to 30 % cost savings! BETAflam VDE STANDARD COMPLIANT CABLES AND WIRES TO MEET HIGH SAFETY REQUIREMENTS. Halogen free, flame retardant Low flue gas emission and fire inhibiting With DIN compliant total system integrity BETAfixss CERTIFIED CABLE SUPPORT SYSTEM WITH TOTAL CIRCUIT INTEGRITY IN FIRE. 6 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007

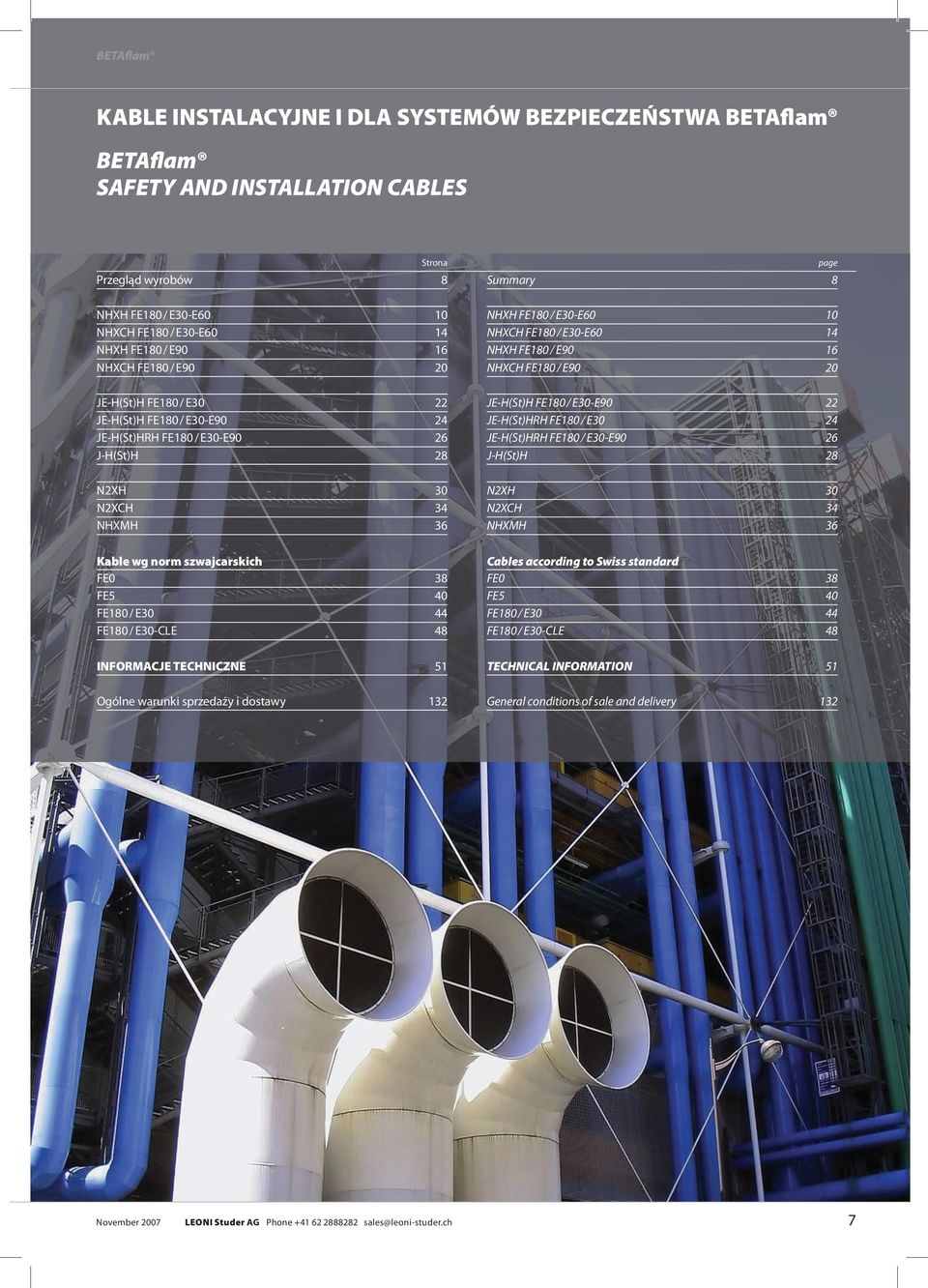

7 BETAflam KABLE INSTALACYJNE I DLA SYSTEMÓW BEZPIECZEŃSTWA BETAflam BETAflam SAFETY AND INSTALLATION CABLES Strona Przegląd wyrobów 8 page Summary 8 NHXH FE180 / E30-E60 10 NHXCH FE180 / E30-E60 14 NHXH FE180 / E90 16 NHXCH FE180 / E90 20 JE-H(St)H FE180 / E30 22 JE-H(St)H FE180 / E30-E90 24 JE-H(St)HRH FE180 / E30-E90 26 J-H(St)H 28 N2XH 30 N2XCH 34 NHXMH 36 NHXH FE180 / E30-E60 10 NHXCH FE180 / E30-E60 14 NHXH FE180 / E90 16 NHXCH FE180 / E90 20 JE-H(St)H FE180 / E30-E90 22 JE-H(St)HRH FE180 / E30 24 JE-H(St)HRH FE180 / E30-E90 26 J-H(St)H 28 N2XH 30 N2XCH 34 NHXMH 36 Kable wg norm szwajcarskich FE0 38 FE5 40 FE180 / E30 44 FE180 / E30-CLE 48 Cables according to Swiss standard FE0 38 FE5 40 FE180 / E30 44 FE180 / E30-CLE 48 INFORMACJE TECHNICZNE 51 Ogólne warunki sprzedaży i dostawy 132 TECHNICAL INFORMATION 51 General conditions of sale and delivery 132 November 2007 LEONI Studer AG Phone sales@leoni-studer.ch 7

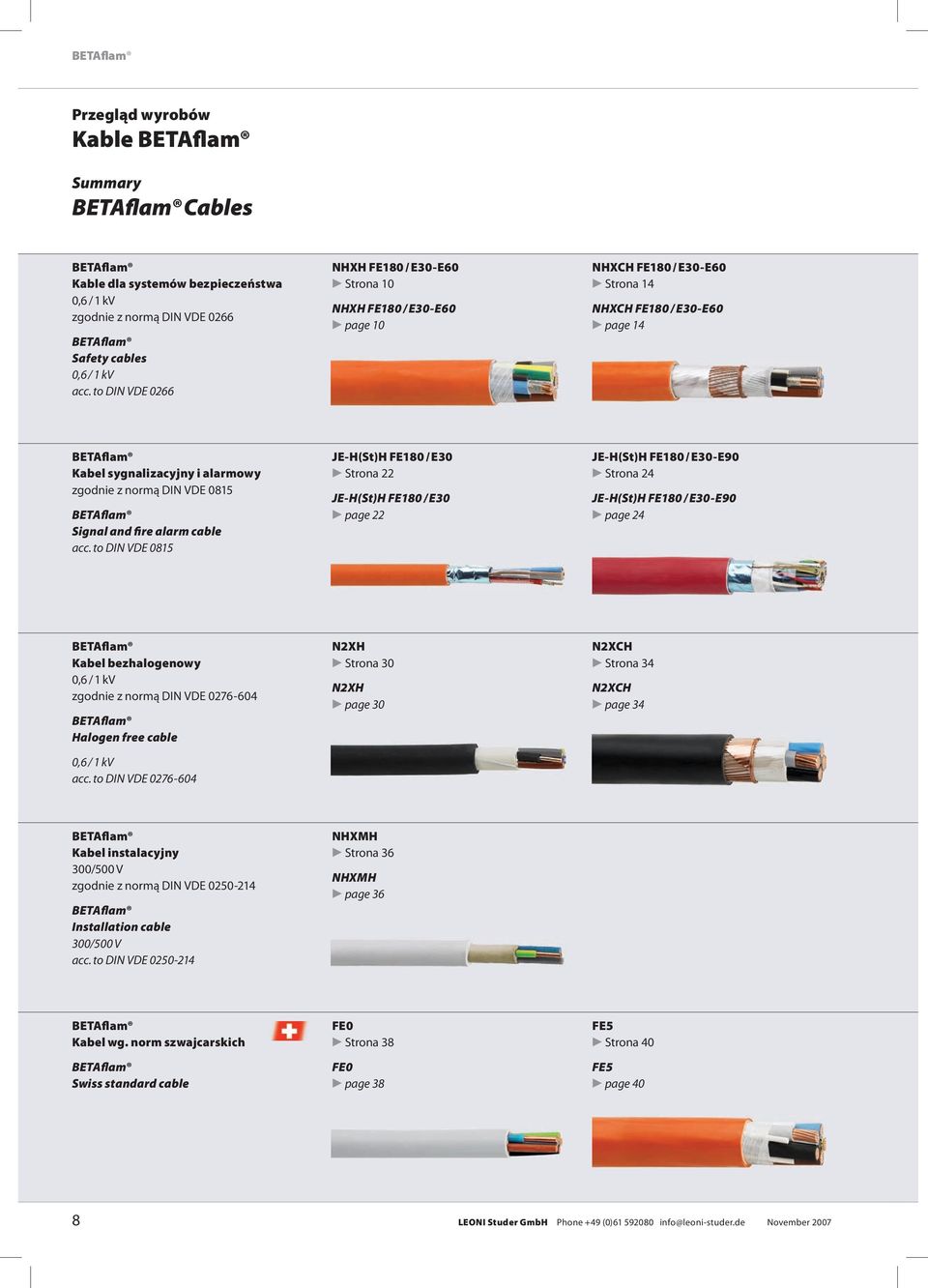

8 BETAflam Przegląd wyrobów Kable BETAflam Summary BETAflam Cables BETAflam Kable dla systemów bezpieczeństwa 0,6 / 1 kv zgodnie z normą DIN VDE 0266 BETAflam Safety cables 0,6 / 1 kv acc. to DIN VDE 0266 NHXH FE180 / E30-E60 Strona 10 NHXH FE180 / E30-E60 page 10 NHXCH FE180 / E30-E60 Strona 14 NHXCH FE180 / E30-E60 page 14 BETAflam Kabel sygnalizacyjny i alarmowy zgodnie z normą DIN VDE 0815 BETAflam Signal and fire alarm cable acc. to DIN VDE 0815 JE-H(St)H FE180 / E30 Strona 22 JE-H(St)H FE180 / E30 page 22 JE-H(St)H FE180 / E30-E90 Strona 24 JE-H(St)H FE180 / E30-E90 page 24 BETAflam Kabel bezhalogenowy 0,6 / 1 kv zgodnie z normą DIN VDE BETAflam Halogen free cable 0,6 / 1 kv acc. to DIN VDE N2XH Strona 30 N2XH page 30 N2XCH Strona 34 N2XCH page 34 BETAflam Kabel instalacyjny 300/500 V zgodnie z normą DIN VDE BETAflam Installation cable 300/500 V acc. to DIN VDE NHXMH Strona 36 NHXMH page 36 BETAflam Kabel wg. norm szwajcarskich BETAflam Swiss standard cable FE0 Strona 38 FE0 page 38 FE5 Strona 40 FE5 page 40 8 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007

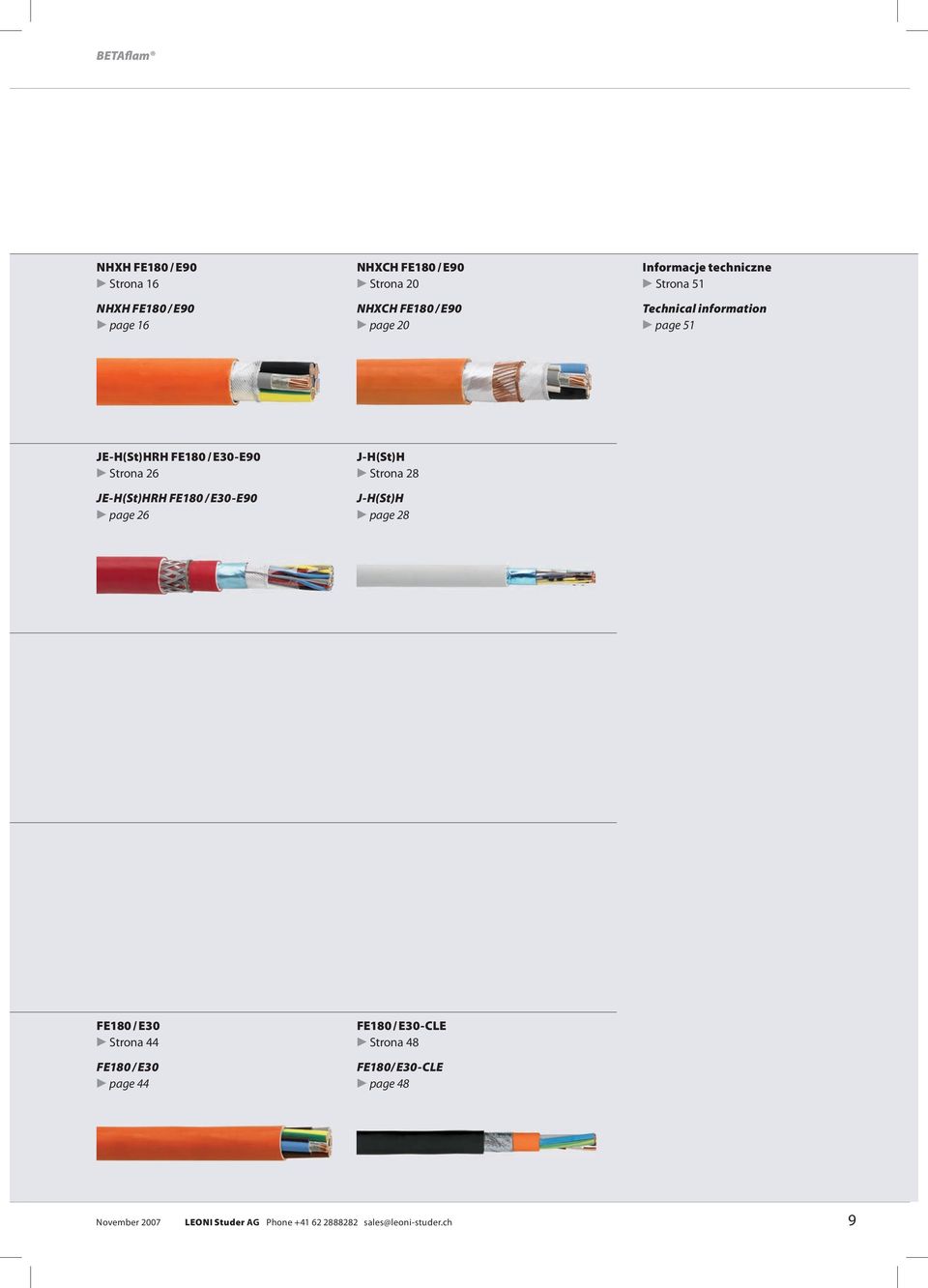

9 BETAflam NHXH FE180 / E90 Strona 16 NHXH FE180 / E90 page 16 NHXCH FE180 / E90 Strona 20 NHXCH FE180 / E90 page 20 Informacje techniczne Strona 51 Technical information page 51 JE-H(St)HRH FE180 / E30-E90 Strona 26 JE-H(St)HRH FE180 / E30-E90 page 26 J-H(St)H Strona 28 J-H(St)H page 28 FE180 / E30 Strona 44 FE180 / E30 page 44 FE180 / E30-CLE Strona 48 FE180/ E30-CLE page 48 November 2007 LEONI Studer AG Phone sales@leoni-studer.ch 9

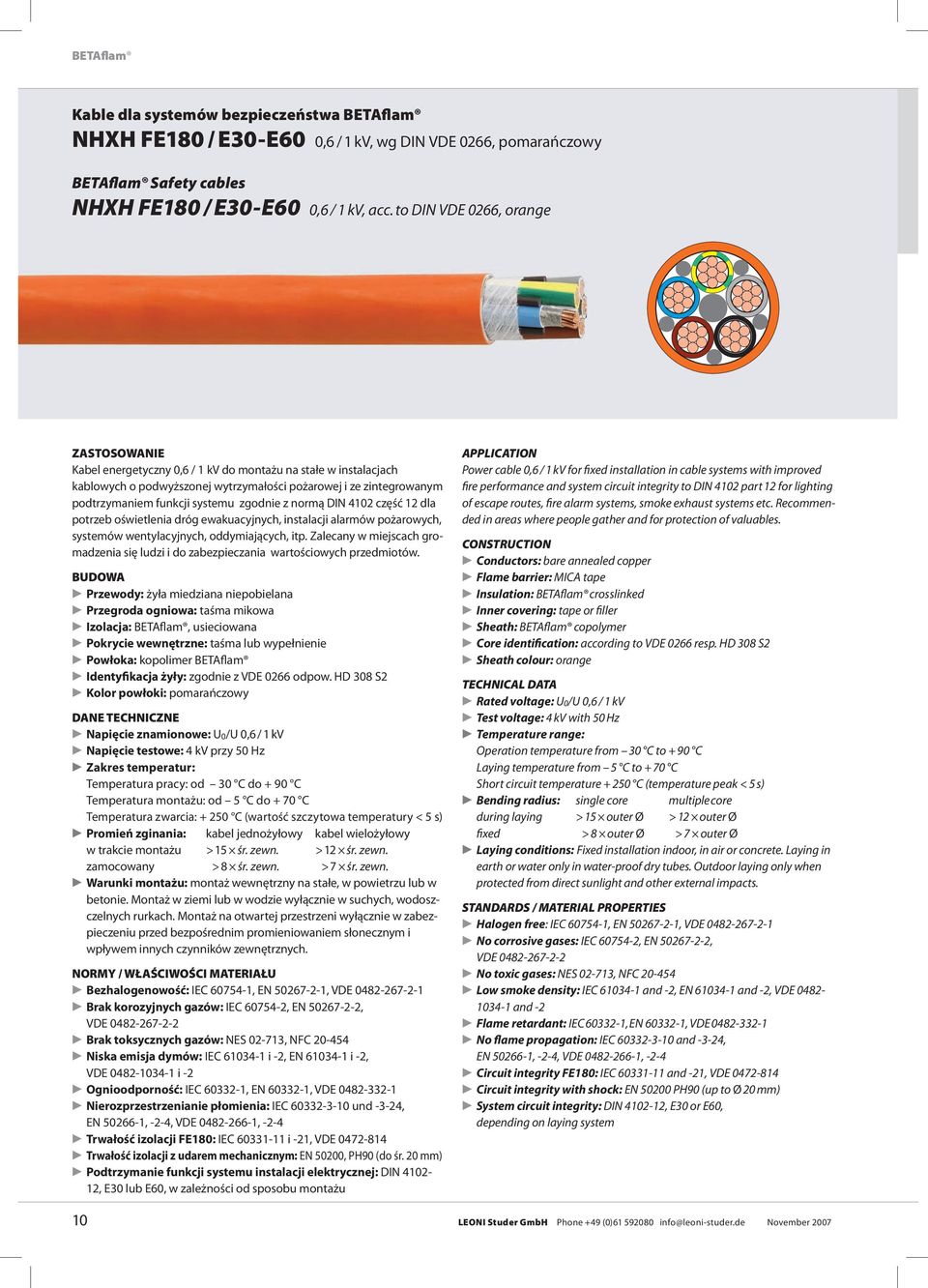

10 BETAflam Kable dla systemów bezpieczeństwa BETAflam NHXH FE180 / E30-E60 0,6 / 1 kv, wg DIN VDE 0266, pomarańczowy BETAflam Safety cables NHXH FE180 / E30-E60 0,6 / 1 kv, acc. to DIN VDE 0266, orange ZASTOSOWANIE Kabel energetyczny 0,6 / 1 kv do montażu na stałe w instalacjach kablowych o podwyższonej wytrzymałości pożarowej i ze zintegrowanym podtrzymaniem funkcji systemu zgodnie z normą DIN 4102 część 12 dla potrzeb oświetlenia dróg ewakuacyjnych, instalacji alarmów pożarowych, systemów wentylacyjnych, oddymiających, itp. Zalecany w miejscach gromadzenia się ludzi i do zabezpieczania wartościowych przedmiotów. BUDOWA Przewody: żyła miedziana niepobielana Przegroda ogniowa: taśma mikowa Izolacja: BETAflam, usieciowana Pokrycie wewnętrzne: taśma lub wypełnienie Powłoka: kopolimer BETAflam Identyfikacja żyły: zgodnie z VDE 0266 odpow. HD 308 S2 Kolor powłoki: pomarańczowy DANE TECHNICZNE Napięcie znamionowe: U0/U 0,6 / 1 kv Napięcie testowe: 4 kv przy 50 Hz Zakres temperatur: Temperatura pracy: od 30 C do + 90 C Temperatura montażu: od 5 C do + 70 C Temperatura zwarcia: C (wartość szczytowa temperatury < 5 s) Promień zginania: kabel jednożyłowy kabel wielożyłowy w trakcie montażu > 15 śr. zewn. > 12 śr. zewn. zamocowany > 8 śr. zewn. > 7 śr. zewn. Warunki montażu: montaż wewnętrzny na stałe, w powietrzu lub w betonie. Montaż w ziemi lub w wodzie wyłącznie w suchych, wodoszczelnych rurkach. Montaż na otwartej przestrzeni wyłącznie w zabezpieczeniu przed bezpośrednim promieniowaniem słonecznym i wpływem innych czynników zewnętrznych. NORMY / WŁAŚCIWOŚCI MATERIAŁU Bezhalogenowość: IEC , EN , VDE Brak korozyjnych gazów: IEC , EN , VDE Brak toksycznych gazów: NES , NFC Niska emisja dymów: IEC i -2, EN i -2, VDE i -2 Ognioodporność: IEC , EN , VDE Nierozprzestrzenianie płomienia: IEC und -3-24, EN , -2-4, VDE , -2-4 Trwałość izolacji FE180: IEC i -21, VDE Trwałość izolacji z udarem mechanicznym: EN 50200, PH90 (do śr. 20 mm) Podtrzymanie funkcji systemu instalacji elektrycznej: DIN , E30 lub E60, w zależności od sposobu montażu APPLICATION Power cable 0,6 / 1 kv for fixed installation in cable systems with improved fire performance and system circuit integrity to DIN 4102 part 12 for lighting of escape routes, fire alarm systems, smoke exhaust systems etc. Recommended in areas where people gather and for protection of valuables. CONSTRUCTION Conductors: bare annealed copper Flame barrier: MICA tape Insulation: BETAflam crosslinked Inner covering: tape or filler Sheath: BETAflam copolymer Core identification: according to VDE 0266 resp. HD 308 S2 Sheath colour: orange TECHNICAL DATA Rated voltage: U0/U 0,6 / 1 kv Test voltage: 4 kv with 50 Hz Temperature range: Operation temperature from 30 C to + 90 C Laying temperature from 5 C to + 70 C Short circuit temperature C (temperature peak < 5 s) Bending radius: single core multiple core during laying > 15 outer Ø > 12 outer Ø fixed > 8 outer Ø > 7 outer Ø Laying conditions: Fixed installation indoor, in air or concrete. Laying in earth or water only in water-proof dry tubes. Outdoor laying only when protected from direct sunlight and other external impacts. STANDARDS / MATERIAL PROPERTIES Halogen free: IEC , EN , VDE No corrosive gases: IEC , EN , VDE No toxic gases: NES , NFC Low smoke density: IEC and -2, EN and -2, VDE and -2 Flame retardant: IEC , EN , VDE No flame propagation: IEC and -3-24, EN , -2-4, VDE , -2-4 Circuit integrity FE180: IEC and -21, VDE Circuit integrity with shock: EN PH90 (up to Ø 20 mm) System circuit integrity: DIN , E30 or E60, depending on laying system 10 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007

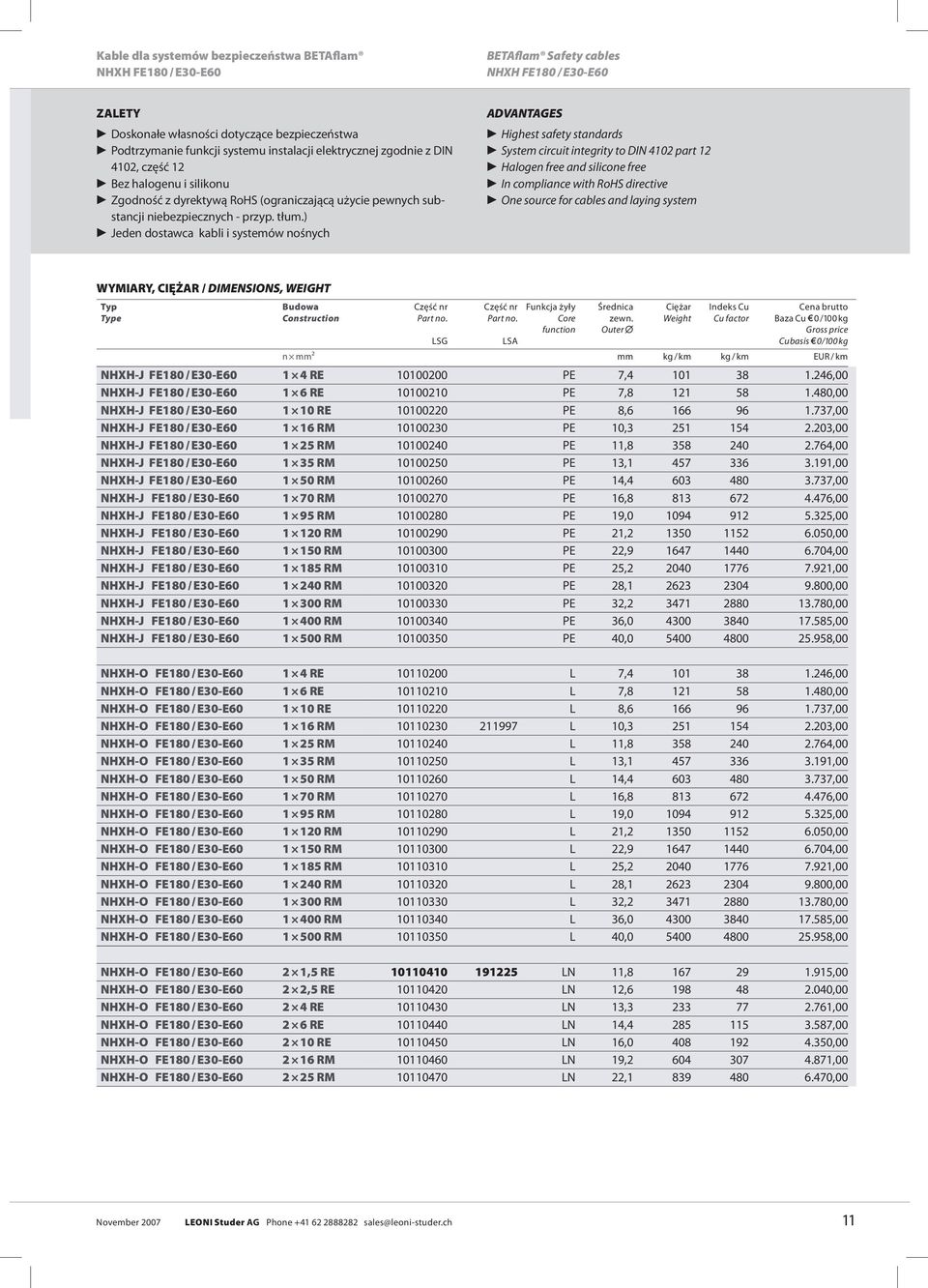

11 Kable dla systemów bezpieczeństwa BETAflam NHXH FE180 / E30-E60 BETAflam Safety cables NHXH FE180 / E30-E60 ZALETY Doskonałe własności dotyczące bezpieczeństwa Podtrzymanie funkcji systemu instalacji elektrycznej zgodnie z DIN 4102, część 12 Bez halogenu i silikonu Zgodność z dyrektywą RoHS (ograniczającą użycie pewnych substancji niebezpiecznych - przyp. tłum.) Jeden dostawca kabli i systemów nośnych ADVANTAGES Highest safety standards System circuit integrity to DIN 4102 part 12 Halogen free and silicone free In compliance with RoHS directive One source for cables and laying system WYMIARY, CIĘŻAR / DIMENSIONS, WEIGHT Budowa Część nr Część nr Funkcja żyły Średnica Ciężar Indeks Cu Cena brutto Construction Core zewn. Weight Cu factor Baza Cu 0 /100 kg function Outer Gross price LSG LSA Cu basis 0/100 kg n mm2 mm kg / km kg / km EUR / km NHXH-J FE180 / E30-E RE PE 7, ,00 NHXH-J FE180 / E30-E RE PE 7, ,00 NHXH-J FE180 / E30-E RE PE 8, ,00 NHXH-J FE180 / E30-E RM PE 10, ,00 NHXH-J FE180 / E30-E RM PE 11, ,00 NHXH-J FE180 / E30-E RM PE 13, ,00 NHXH-J FE180 / E30-E RM PE 14, ,00 NHXH-J FE180 / E30-E RM PE 16, ,00 NHXH-J FE180 / E30-E RM PE 19, ,00 NHXH-J FE180 / E30-E RM PE 21, ,00 NHXH-J FE180 / E30-E RM PE 22, ,00 NHXH-J FE180 / E30-E RM PE 25, ,00 NHXH-J FE180 / E30-E RM PE 28, ,00 NHXH-J FE180 / E30-E RM PE 32, ,00 NHXH-J FE180 / E30-E RM PE 36, ,00 NHXH-J FE180 / E30-E RM PE 40, ,00 NHXH-O FE180 / E30-E RE L 7, ,00 NHXH-O FE180 / E30-E RE L 7, ,00 NHXH-O FE180 / E30-E RE L 8, ,00 NHXH-O FE180 / E30-E RM L 10, ,00 NHXH-O FE180 / E30-E RM L 11, ,00 NHXH-O FE180 / E30-E RM L 13, ,00 NHXH-O FE180 / E30-E RM L 14, ,00 NHXH-O FE180 / E30-E RM L 16, ,00 NHXH-O FE180 / E30-E RM L 19, ,00 NHXH-O FE180 / E30-E RM L 21, ,00 NHXH-O FE180 / E30-E RM L 22, ,00 NHXH-O FE180 / E30-E RM L 25, ,00 NHXH-O FE180 / E30-E RM L 28, ,00 NHXH-O FE180 / E30-E RM L 32, ,00 NHXH-O FE180 / E30-E RM L 36, ,00 NHXH-O FE180 / E30-E RM L 40, ,00 NHXH-O FE180 / E30-E60 2 1,5 RE LN 11, ,00 NHXH-O FE180 / E30-E60 2 2,5 RE LN 12, ,00 NHXH-O FE180 / E30-E RE LN 13, ,00 NHXH-O FE180 / E30-E RE LN 14, ,00 NHXH-O FE180 / E30-E RE LN 16, ,00 NHXH-O FE180 / E30-E RM LN 19, ,00 NHXH-O FE180 / E30-E RM LN 22, ,00 November 2007 LEONI Studer AG Phone sales@leoni-studer.ch 11

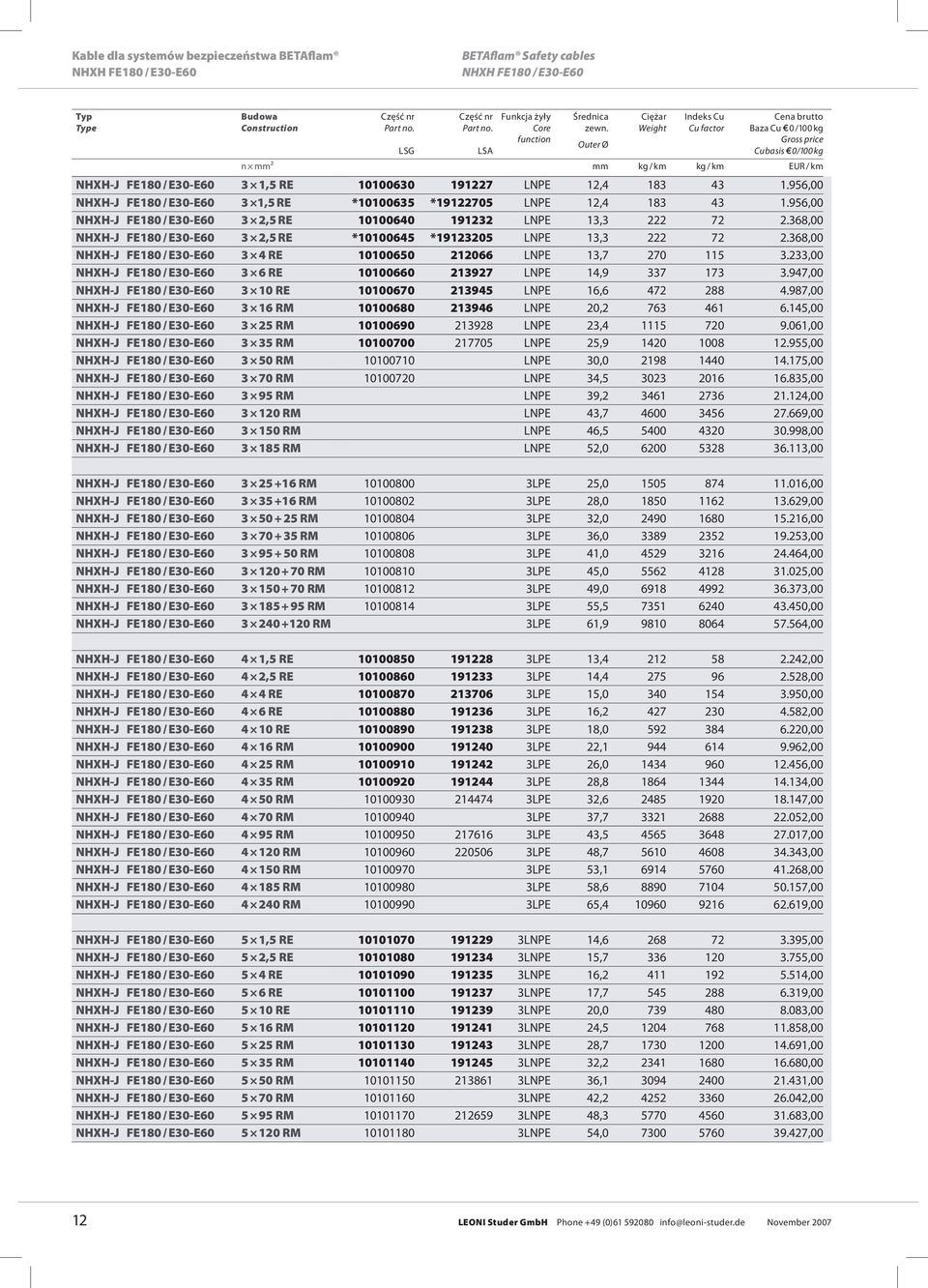

12 Kable dla systemów bezpieczeństwa BETAflam NHXH FE180 / E30-E60 BETAflam Safety cables NHXH FE180 / E30-E60 Budowa Część nr Część nr Funkcja żyły Średnica Ciężar Indeks Cu Cena brutto Construction Core zewn. Weight Cu factor Baza Cu 0 /100 kg function Gross price Outer Ø LSG LSA Cu basis 0/100 kg n mm2 mm kg / km kg / km EUR / km NHXH-J FE180 / E30-E60 3 1,5 RE LNPE 12, ,00 NHXH-J FE180 / E30-E60 3 1,5 RE * * LNPE 12, ,00 NHXH-J FE180 / E30-E60 3 2,5 RE LNPE 13, ,00 NHXH-J FE180 / E30-E60 3 2,5 RE * * LNPE 13, ,00 NHXH-J FE180 / E30-E RE LNPE 13, ,00 NHXH-J FE180 / E30-E RE LNPE 14, ,00 NHXH-J FE180 / E30-E RE LNPE 16, ,00 NHXH-J FE180 / E30-E RM LNPE 20, ,00 NHXH-J FE180 / E30-E RM LNPE 23, ,00 NHXH-J FE180 / E30-E RM LNPE 25, ,00 NHXH-J FE180 / E30-E RM LNPE 30, ,00 NHXH-J FE180 / E30-E RM LNPE 34, ,00 NHXH-J FE180 / E30-E RM LNPE 39, ,00 NHXH-J FE180 / E30-E RM LNPE 43, ,00 NHXH-J FE180 / E30-E RM LNPE 46, ,00 NHXH-J FE180 / E30-E RM LNPE 52, ,00 NHXH-J FE180 / E30-E RM LPE 25, ,00 NHXH-J FE180 / E30-E RM LPE 28, ,00 NHXH-J FE180 / E30-E RM LPE 32, ,00 NHXH-J FE180 / E30-E RM LPE 36, ,00 NHXH-J FE180 / E30-E RM LPE 41, ,00 NHXH-J FE180 / E30-E RM LPE 45, ,00 NHXH-J FE180 / E30-E RM LPE 49, ,00 NHXH-J FE180 / E30-E RM LPE 55, ,00 NHXH-J FE180 / E30-E RM 3LPE 61, ,00 NHXH-J FE180 / E30-E60 4 1,5 RE LPE 13, ,00 NHXH-J FE180 / E30-E60 4 2,5 RE LPE 14, ,00 NHXH-J FE180 / E30-E RE LPE 15, ,00 NHXH-J FE180 / E30-E RE LPE 16, ,00 NHXH-J FE180 / E30-E RE LPE 18, ,00 NHXH-J FE180 / E30-E RM LPE 22, ,00 NHXH-J FE180 / E30-E RM LPE 26, ,00 NHXH-J FE180 / E30-E RM LPE 28, ,00 NHXH-J FE180 / E30-E RM LPE 32, ,00 NHXH-J FE180 / E30-E RM LPE 37, ,00 NHXH-J FE180 / E30-E RM LPE 43, ,00 NHXH-J FE180 / E30-E RM LPE 48, ,00 NHXH-J FE180 / E30-E RM LPE 53, ,00 NHXH-J FE180 / E30-E RM LPE 58, ,00 NHXH-J FE180 / E30-E RM LPE 65, ,00 NHXH-J FE180 / E30-E60 5 1,5 RE LNPE 14, ,00 NHXH-J FE180 / E30-E60 5 2,5 RE LNPE 15, ,00 NHXH-J FE180 / E30-E RE LNPE 16, ,00 NHXH-J FE180 / E30-E RE LNPE 17, ,00 NHXH-J FE180 / E30-E RE LNPE 20, ,00 NHXH-J FE180 / E30-E RM LNPE 24, ,00 NHXH-J FE180 / E30-E RM LNPE 28, ,00 NHXH-J FE180 / E30-E RM LNPE 32, ,00 NHXH-J FE180 / E30-E RM LNPE 36, ,00 NHXH-J FE180 / E30-E RM LNPE 42, ,00 NHXH-J FE180 / E30-E RM LNPE 48, ,00 NHXH-J FE180 / E30-E RM LNPE 54, ,00 12 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007

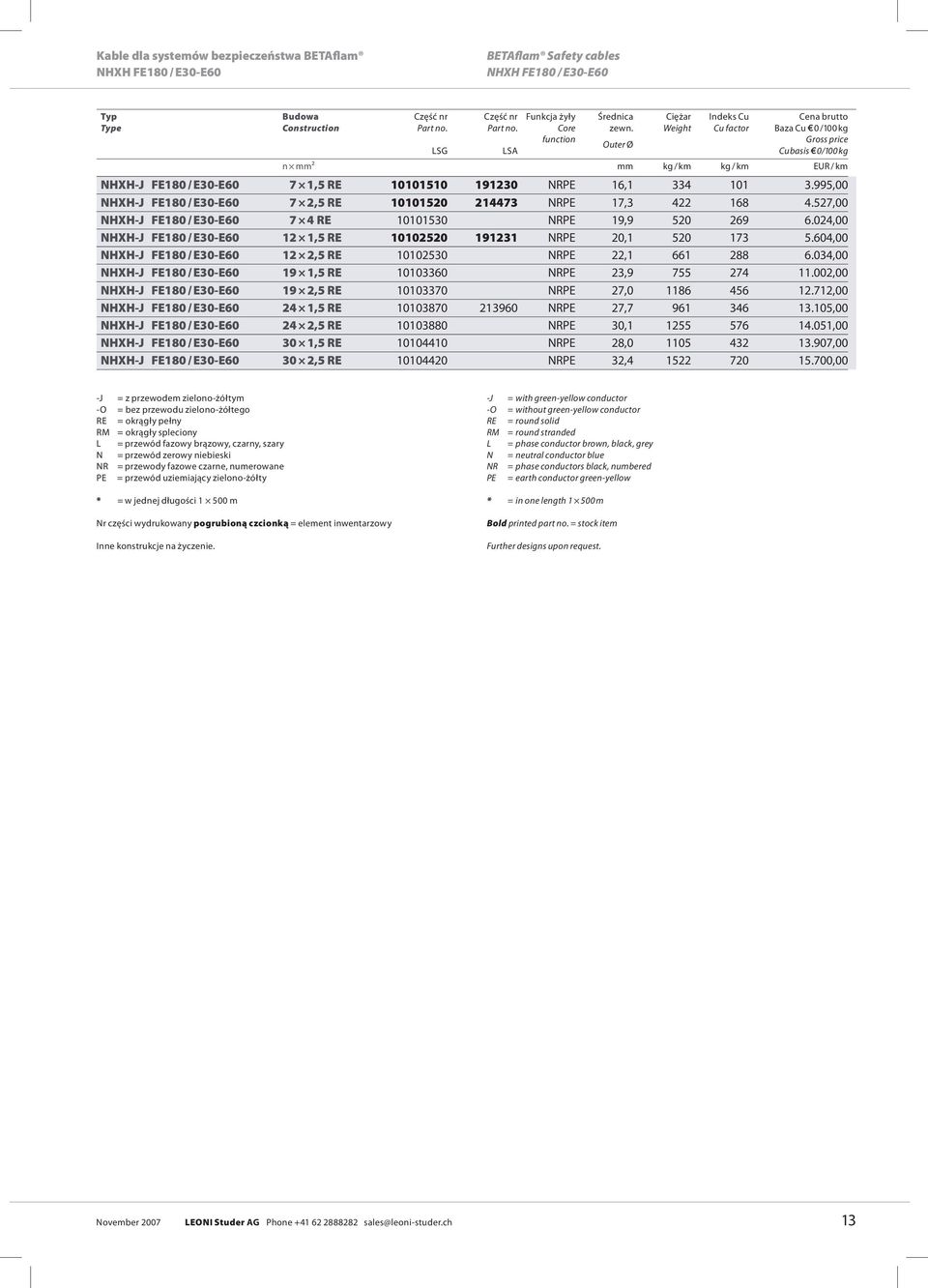

13 Kable dla systemów bezpieczeństwa BETAflam NHXH FE180 / E30-E60 BETAflam Safety cables NHXH FE180 / E30-E60 Budowa Część nr Część nr Funkcja żyły Średnica Ciężar Indeks Cu Cena brutto Construction Core zewn. Weight Cu factor Baza Cu 0 /100 kg function Gross price Outer Ø LSG LSA Cu basis 0/100 kg n mm2 mm kg / km kg / km EUR / km NHXH-J FE180 / E30-E60 7 1,5 RE NRPE 16, ,00 NHXH-J FE180 / E30-E60 7 2,5 RE NRPE 17, ,00 NHXH-J FE180 / E30-E RE NRPE 19, ,00 NHXH-J FE180 / E30-E ,5 RE NRPE 20, ,00 NHXH-J FE180 / E30-E ,5 RE NRPE 22, ,00 NHXH-J FE180 / E30-E ,5 RE NRPE 23, ,00 NHXH-J FE180 / E30-E ,5 RE NRPE 27, ,00 NHXH-J FE180 / E30-E ,5 RE NRPE 27, ,00 NHXH-J FE180 / E30-E ,5 RE NRPE 30, ,00 NHXH-J FE180 / E30-E ,5 RE NRPE 28, ,00 NHXH-J FE180 / E30-E ,5 RE NRPE 32, ,00 -J = z przewodem zielono-żółtym -O = bez przewodu zielono-żółtego RE = okrągły pełny RM = okrągły spleciony L = przewód fazowy brązowy, czarny, szary N = przewód zerowy niebieski NR = przewody fazowe czarne, numerowane PE = przewód uziemiający zielono-żółty * = w jednej długości m Nr części wydrukowany pogrubioną czcionką = element inwentarzowy Inne konstrukcje na życzenie. -J = with green-yellow conductor -O = without green-yellow conductor RE = round solid RM = round stranded L = phase conductor brown, black, grey N = neutral conductor blue NR = phase conductors black, numbered PE = earth conductor green-yellow * = in one length m Bold printed part no. = stock item Further designs upon request. November 2007 LEONI Studer AG Phone sales@leoni-studer.ch 13

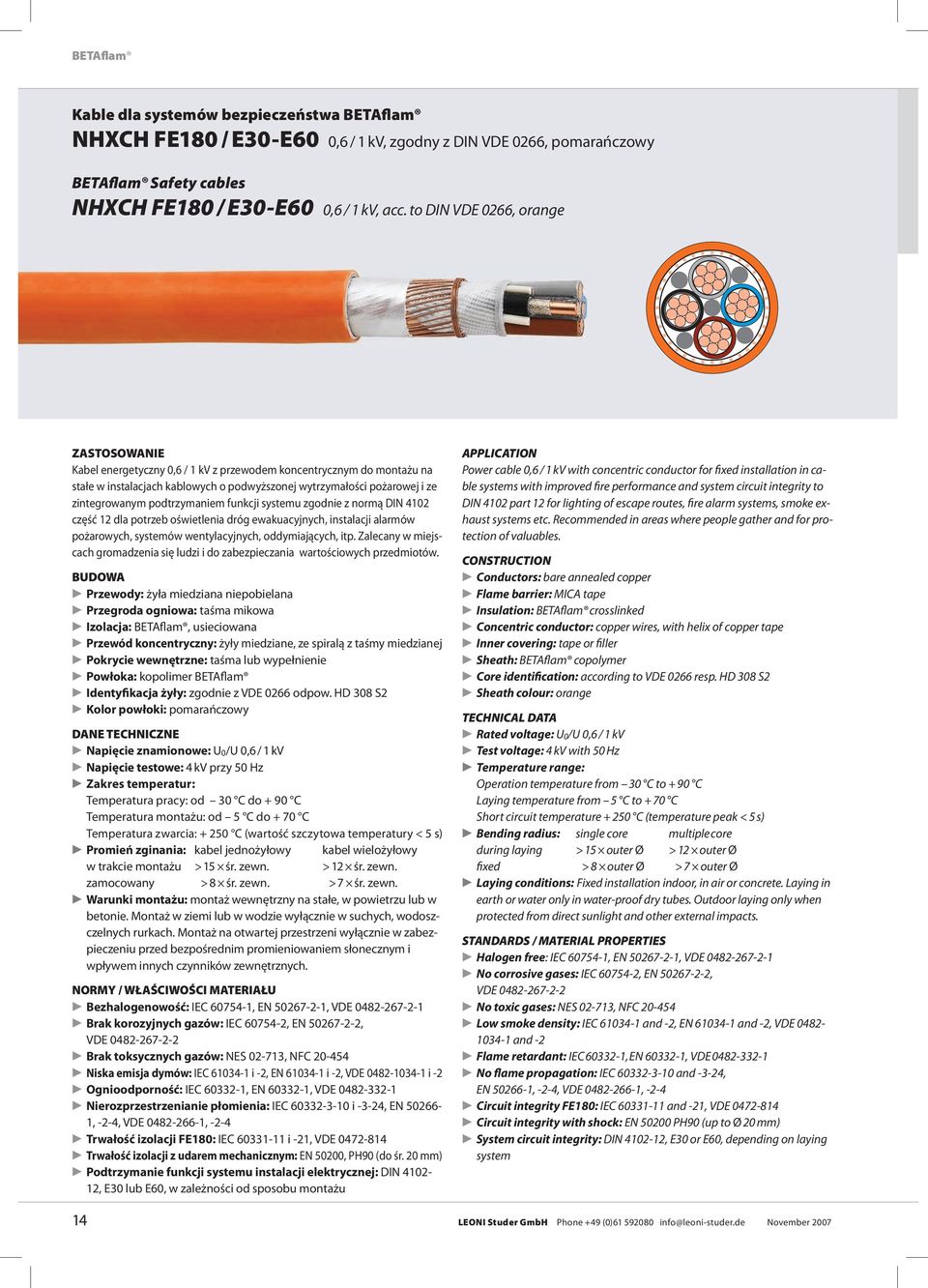

14 BETAflam Kable dla systemów bezpieczeństwa BETAflam NHXCH FE180 / E30-E60 0,6 / 1 kv, zgodny z DIN VDE 0266, pomarańczowy BETAflam Safety cables NHXCH FE180 / E30-E60 0,6 / 1 kv, acc. to DIN VDE 0266, orange ZASTOSOWANIE Kabel energetyczny 0,6 / 1 kv z przewodem koncentrycznym do montażu na stałe w instalacjach kablowych o podwyższonej wytrzymałości pożarowej i ze zintegrowanym podtrzymaniem funkcji systemu zgodnie z normą DIN 4102 część 12 dla potrzeb oświetlenia dróg ewakuacyjnych, instalacji alarmów pożarowych, systemów wentylacyjnych, oddymiających, itp. Zalecany w miejscach gromadzenia się ludzi i do zabezpieczania wartościowych przedmiotów. BUDOWA Przewody: żyła miedziana niepobielana Przegroda ogniowa: taśma mikowa Izolacja: BETAflam, usieciowana Przewód koncentryczny: żyły miedziane, ze spiralą z taśmy miedzianej Pokrycie wewnętrzne: taśma lub wypełnienie Powłoka: kopolimer BETAflam Identyfikacja żyły: zgodnie z VDE 0266 odpow. HD 308 S2 Kolor powłoki: pomarańczowy DANE TECHNICZNE Napięcie znamionowe: U0/U 0,6 / 1 kv Napięcie testowe: 4 kv przy 50 Hz Zakres temperatur: Temperatura pracy: od 30 C do + 90 C Temperatura montażu: od 5 C do + 70 C Temperatura zwarcia: C (wartość szczytowa temperatury < 5 s) Promień zginania: kabel jednożyłowy kabel wielożyłowy w trakcie montażu > 15 śr. zewn. > 12 śr. zewn. zamocowany > 8 śr. zewn. > 7 śr. zewn. Warunki montażu: montaż wewnętrzny na stałe, w powietrzu lub w betonie. Montaż w ziemi lub w wodzie wyłącznie w suchych, wodoszczelnych rurkach. Montaż na otwartej przestrzeni wyłącznie w zabezpieczeniu przed bezpośrednim promieniowaniem słonecznym i wpływem innych czynników zewnętrznych. NORMY / WŁAŚCIWOŚCI MATERIAŁU Bezhalogenowość: IEC , EN , VDE Brak korozyjnych gazów: IEC , EN , VDE Brak toksycznych gazów: NES , NFC Niska emisja dymów: IEC i -2, EN i -2, VDE i -2 Ognioodporność: IEC , EN , VDE Nierozprzestrzenianie płomienia: IEC i -3-24, EN , -2-4, VDE , -2-4 Trwałość izolacji FE180: IEC i -21, VDE Trwałość izolacji z udarem mechanicznym: EN 50200, PH90 (do śr. 20 mm) Podtrzymanie funkcji systemu instalacji elektrycznej: DIN , E30 lub E60, w zależności od sposobu montażu APPLICATION Power cable 0,6 / 1 kv with concentric conductor for fixed installation in cable systems with improved fire performance and system circuit integrity to DIN 4102 part 12 for lighting of escape routes, fire alarm systems, smoke exhaust systems etc. Recommended in areas where people gather and for protection of valuables. CONSTRUCTION Conductors: bare annealed copper Flame barrier: MICA tape Insulation: BETAflam crosslinked Concentric conductor: copper wires, with helix of copper tape Inner covering: tape or filler Sheath: BETAflam copolymer Core identification: according to VDE 0266 resp. HD 308 S2 Sheath colour: orange TECHNICAL DATA Rated voltage: U0/U 0,6 / 1 kv Test voltage: 4 kv with 50 Hz Temperature range: Operation temperature from 30 C to + 90 C Laying temperature from 5 C to + 70 C Short circuit temperature C (temperature peak < 5 s) Bending radius: single core multiple core during laying > 15 outer Ø > 12 outer Ø fixed > 8 outer Ø > 7 outer Ø Laying conditions: Fixed installation indoor, in air or concrete. Laying in earth or water only in water-proof dry tubes. Outdoor laying only when protected from direct sunlight and other external impacts. STANDARDS / MATERIAL PROPERTIES Halogen free: IEC , EN , VDE No corrosive gases: IEC , EN , VDE No toxic gases: NES , NFC Low smoke density: IEC and -2, EN and -2, VDE and -2 Flame retardant: IEC , EN , VDE No flame propagation: IEC and -3-24, EN , -2-4, VDE , -2-4 Circuit integrity FE180: IEC and -21, VDE Circuit integrity with shock: EN PH90 (up to Ø 20 mm) System circuit integrity: DIN , E30 or E60, depending on laying system 14 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007

15 Kable dla systemów bezpieczeństwa BETAflam NHXCH FE180 / E30-E60 BETAflam Safety cables NHXCH FE180 / E30-E60 ZALETY Doskonałe własności dotyczące bezpieczeństwa Podtrzymanie funkcji systemu instalacji elektrycznej zgodnie z DIN 4102 część 12 Bez halogenu i silikonu Zgodność z dyrektywą RoHS (ograniczającą użycie pewnych substancji niebezpiecznych - przyp. tłum.) Jeden dostawca kabli i systemów nośnych ADVANTAGES Highest safety standards System circuit integrity to DIN 4102 part 12 Halogen free and silicone free In compliance with RoHS One source for cables and laying system WYMIARY, CIĘŻAR / DIMENSIONS, WEIGHT Budowa Część nr Część nr Funkcja żyły Średnica Ciężar Indeks Cu Cena brutto Construction Core zewn. Weight Cu factor Baza Cu 0 /100 kg function Gross price Outer Ø LSG LSA Cu basis 0/100 kg n mm2 mm kg / km kg / km EUR / km NHXCH FE180 / E30-E60 2 1,5 RE/1, LN 16, ,00 NHXCH FE180 / E30-E60 2 2,5 RE/2, LN 17, ,00 NHXCH FE180 / E30-E RE/ LN 17, ,00 NHXCH FE180 / E30-E RE/ LN 18, ,00 NHXCH FE180 / E30-E RE/ LN 20, ,00 NHXCH FE180 / E30-E60 3 1,5 RE/1, L 16, ,00 NHXCH FE180 / E30-E60 3 2,5 RE/2, L 17, ,00 NHXCH FE180 / E30-E RE/ L 18, ,00 NHXCH FE180 / E30-E RE/ L 19, ,00 NHXCH FE180 / E30-E RE/ L 20, ,00 NHXCH FE180 / E30-E RM/ L 24, ,00 NHXCH FE180 / E30-E RM/ L 29, ,00 NHXCH FE180 / E30-E RM/ L 31, ,00 NHXCH FE180 / E30-E RM/ L 37, ,00 NHXCH FE180 / E30-E RM/ L 41, ,00 NHXCH FE180 / E30-E RM/ L 46, ,00 NHXCH FE180 / E30-E RM/ L 52, ,00 NHXCH FE180 / E30-E RM/ L 53, ,00 NHXCH FE180 / E30-E RM/ L 58, ,00 NHXCH FE180 / E30-E RM/ L 65, ,00 NHXCH FE180 / E30-E60 4 1,5 RE/1, LN 15, ,00 NHXCH FE180 / E30-E60 4 2,5 RE/2, LN 15, ,00 NHXCH FE180 / E30-E RE/ LN 17, ,00 NHXCH FE180 / E30-E RE/ LN 17, ,00 NHXCH FE180 / E30-E RE/ LN 20, ,00 NHXCH FE180 / E30-E RM/ LN 24, ,00 NHXCH FE180 / E30-E RM/ LN 28, ,00 NHXCH FE180 / E30-E RM/ LN 31, ,00 NHXCH FE180 / E30-E RM/ LN 36, ,00 NHXCH FE180 / E30-E RM/ LN 40, ,00 NHXCH FE180 / E30-E RM/ LN 46, ,00 NHXCH FE180 / E30-E RM/ LN 52, ,00 NHXCH FE180 / E30-E RM/ LN 56, ,00 NHXCH FE180 / E30-E RM/ LN 62, ,00 NHXCH FE180 / E30-E RM/ LN 68, ,00 NHXCH FE180 / E30-E60 7 1,5 RE/2, NR 17, ,00 NHXCH FE180 / E30-E60 7 2,5 RE/2, NR 18, ,00 NHXCH FE180 / E30-E ,5 RE/2, NR 21, ,00 NHXCH FE180 / E30-E ,5 RE/ NR 23, ,00 NHXCH FE180 / E30-E ,5 RE/ NR 27, ,00 NHXCH FE180 / E30-E ,5 RE/ NR 30, ,00 RE = okrągły pełny RM = okrągły spleciony L = przewód fazowy brązowy, czarny, szary N = przewód zerowy niebieski NR = przewody fazowe czarne, numerowane Nr części wydrukowany pogrubioną czcionką = element inwentarzowy RE = round solid RM = round stranded L = phase conductor brown, black, grey N = neutral conductor blue NR = phase conductors black, numbered Bold printed part no. = stock item November 2007 LEONI Studer AG Phone sales@leoni-studer.ch 15

16 BETAflam Kable dla systemów bezpieczeństwa BETAflam NHXH FE180 / E90 0,6 / 1 kv, zgodny z DIN VDE 0266, pomarańczowy BETAflam Safety cables NHXH FE180 / E90 0,6 / 1 kv, acc. to DIN VDE 0266, orange ZASTOSOWANIE Kabel energetyczny 0,6/1 kv do montażu na stałe w instalacjach kablowych o podwyższonej wytrzymałości pożarowej i ze zintegrowanym podtrzymaniem funkcji systemu zgodnie z normą DIN 4102 część 12 dla potrzeb przeciwpożarowych pomp wodnych, systemów wentylacyjnych, oddymiających, itp. Zalecany w miejscach gromadzenia się ludzi i do zabezpieczania wartościowych przedmiotów. BUDOWA Przewody: żyła miedziana niepobielana Przegroda ogniowa: taśma mikowa Izolacja: BETAflam, usieciowana Pokrycie wewnętrzne: taśma lub wypełnienie Powłoka: kopolimer BETAflam Identyfikacja żyły: zgodnie z VDE 0266 odpow. HD 308 S2 Kolor powłoki: pomarańczowy DANE TECHNICZNE Napięcie znamionowe: U0/U 0,6 / 1 kv Napięcie testowe: 4 kv przy 50 Hz Zakres temperatur: Temperatura pracy: od 30 C do + 90 C Temperatura montażu: od 5 C do + 70 C Temperatura zwarcia: C (wartość szczytowa temperatury < 5 s) Promień zginania: kabel jednożyłowy kabel wielożyłowy w trakcie montażu > 15 śr. zewn. > 12 śr. zewn. zamocowany > 8 śr. zewn. > 7 śr. zewn. Warunki montażu: montaż wewnętrzny na stałe, w powietrzu lub w betonie. Montaż w ziemi lub w wodzie wyłącznie w suchych, wodoszczelnych rurkach. Montaż na otwartej przestrzeni wyłącznie w zabezpieczeniu przed bezpośrednim promieniowaniem słonecznym i wpływem innych czynników zewnętrznych. NORMY / MATERIALEIGENSCHAFTEN Bezhalogenowość: IEC , EN , VDE Brak korozyjnych gazów: IEC , EN , VDE Brak toksycznych gazów: NES , NFC Niska emisja dymów: IEC i -2, EN i -2, VDE i -2 Ognioodporność: IEC , EN , VDE Nierozprzestrzenianie płomienia: IEC und -3-24, EN , -2-4, VDE , -2-4 Trwałość izolacji FE180: IEC i -21, VDE Trwałość izolacji z udarem mechanicznym: EN 50200, PH90 (do śr. 20 mm) Podtrzymanie funkcji systemu instalacji elektrycznej: DIN , E90, w zależności od sposobu montażu Wodne systemy gaśnicze: VdS 2,5 mm2 APPLICATION Power cable 0,6/1 kv for fixed installation in cable systems with improved fire performance and system circuit integrity to DIN 4102 part 12 for water pumps for fire fighting, smoke exhaust systems etc. Recommended in areas where people gather and for protection of valuables. CONSTRUCTION Conductors: bare annealed copper Flame barrier: MICA tape Insulation: BETAflam crosslinked Inner covering: tape or filler Sheath: BETAflam copolymer Core identification: according to VDE 0266 resp. HD 308 S2 Sheath colour: orange TECHNICAL DATA Rated voltage: U0/U 0,6 / 1 kv Test voltage: 4 kv with 50 Hz Temperature range: Operation temperature from 30 C to + 90 C Laying temperature from 5 C to + 70 C Short circuit temperature C (temperature peak < 5 s) Bending radius: single core multiple core during laying > 15 outer Ø > 12 outer Ø fixed > 8 outer Ø > 7 outer Ø Laying conditions: Fixed installation indoor, in air or concrete. Laying in earth or water only in water-proof dry tubes. Outdoor laying only when protected from direct sunlight and other external impacts. STANDARDS / MATERIAL PROPERTIES Halogen free: IEC , EN , VDE No corrosive gases: IEC , EN , VDE No toxic gases: NES , NFC Low smoke density: IEC and -2, EN and -2, VDE and -2 Flame retardant: IEC , EN , VDE No flame propagation: IEC and -3-24, EN , -2-4, VDE , -2-4 Circuit integrity FE180: IEC and -21, VDE Circuit integrity with shock: EN PH90 (up to Ø 20 mm) System circuit integrity: DIN , E90, depending on laying system Water extinguishing systems: VdS 2,5 mm2 16 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007

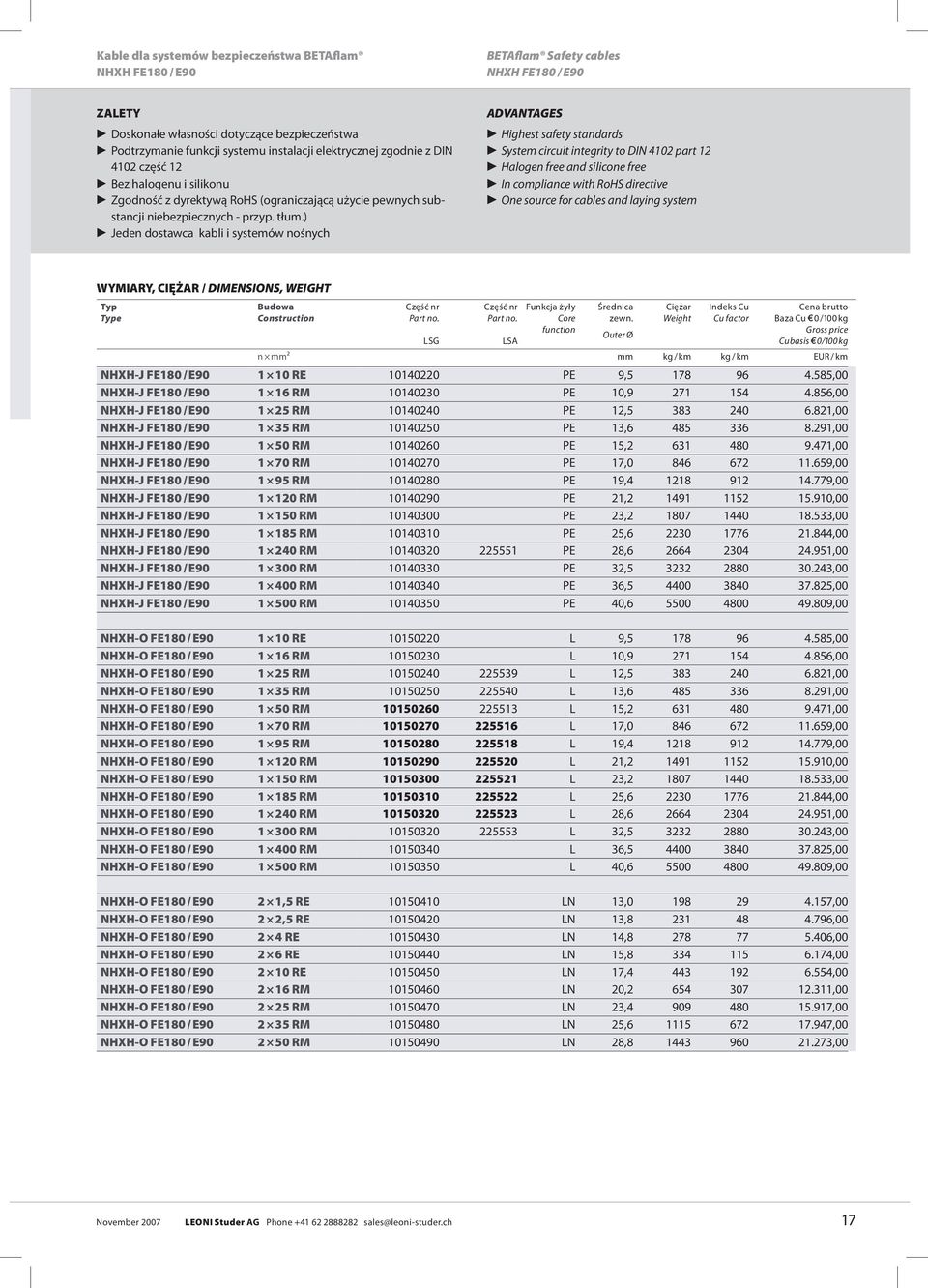

17 Kable dla systemów bezpieczeństwa BETAflam NHXH FE180 / E90 BETAflam Safety cables NHXH FE180 / E90 ZALETY Doskonałe własności dotyczące bezpieczeństwa Podtrzymanie funkcji systemu instalacji elektrycznej zgodnie z DIN 4102 część 12 Bez halogenu i silikonu Zgodność z dyrektywą RoHS (ograniczającą użycie pewnych substancji niebezpiecznych - przyp. tłum.) Jeden dostawca kabli i systemów nośnych ADVANTAGES Highest safety standards System circuit integrity to DIN 4102 part 12 Halogen free and silicone free In compliance with RoHS directive One source for cables and laying system WYMIARY, CIĘŻAR / DIMENSIONS, WEIGHT Budowa Część nr Część nr Funkcja żyły Średnica Ciężar Indeks Cu Cena brutto Construction Core zewn. Weight Cu factor Baza Cu 0 /100 kg function Gross price Outer Ø LSG LSA Cu basis 0/100 kg n mm2 mm kg / km kg / km EUR / km NHXH-J FE180 / E RE PE 9, ,00 NHXH-J FE180 / E RM PE 10, ,00 NHXH-J FE180 / E RM PE 12, ,00 NHXH-J FE180 / E RM PE 13, ,00 NHXH-J FE180 / E RM PE 15, ,00 NHXH-J FE180 / E RM PE 17, ,00 NHXH-J FE180 / E RM PE 19, ,00 NHXH-J FE180 / E RM PE 21, ,00 NHXH-J FE180 / E RM PE 23, ,00 NHXH-J FE180 / E RM PE 25, ,00 NHXH-J FE180 / E RM PE 28, ,00 NHXH-J FE180 / E RM PE 32, ,00 NHXH-J FE180 / E RM PE 36, ,00 NHXH-J FE180 / E RM PE 40, ,00 NHXH-O FE180 / E RE L 9, ,00 NHXH-O FE180 / E RM L 10, ,00 NHXH-O FE180 / E RM L 12, ,00 NHXH-O FE180 / E RM L 13, ,00 NHXH-O FE180 / E RM L 15, ,00 NHXH-O FE180 / E RM L 17, ,00 NHXH-O FE180 / E RM L 19, ,00 NHXH-O FE180 / E RM L 21, ,00 NHXH-O FE180 / E RM L 23, ,00 NHXH-O FE180 / E RM L 25, ,00 NHXH-O FE180 / E RM L 28, ,00 NHXH-O FE180 / E RM L 32, ,00 NHXH-O FE180 / E RM L 36, ,00 NHXH-O FE180 / E RM L 40, ,00 NHXH-O FE180 / E90 2 1,5 RE LN 13, ,00 NHXH-O FE180 / E90 2 2,5 RE LN 13, ,00 NHXH-O FE180 / E RE LN 14, ,00 NHXH-O FE180 / E RE LN 15, ,00 NHXH-O FE180 / E RE LN 17, ,00 NHXH-O FE180 / E RM LN 20, ,00 NHXH-O FE180 / E RM LN 23, ,00 NHXH-O FE180 / E RM LN 25, ,00 NHXH-O FE180 / E RM LN 28, ,00 November 2007 LEONI Studer AG Phone sales@leoni-studer.ch 17

18 Kable dla systemów bezpieczeństwa BETAflam NHXH FE180 / E90 BETAflam Safety cables NHXH FE180 / E90 Budowa Część nr Część nr Funkcja żyły Średnica Ciężar Indeks Cu Cena brutto Construction Core zewn. Weight Cu factor Baza Cu 0 /100 kg function Gross price Outer Ø LSG LSA Cu basis 0/100 kg n mm2 mm kg / km kg / km EUR / km NHXH-J FE180 / E90 3 1,5 RE LNPE 13, ,00 NHXH-J FE180 / E90 3 2,5 RE LNPE 14, ,00 NHXH-J FE180 / E RE LNPE 15, ,00 NHXH-J FE180 / E RE LNPE 16, ,00 NHXH-J FE180 / E RE LNPE 18, ,00 NHXH-J FE180 / E RM LNPE 21, ,00 NHXH-J FE180 / E RM LNPE 24, ,00 NHXH-J FE180 / E RM LNPE 27, ,00 NHXH-J FE180 / E RM LNPE 30, ,00 NHXH-J FE180 / E RM LNPE 34, ,00 NHXH-J FE180 / E RM LNPE 39, ,00 NHXH-J FE180 / E RM LNPE 43, ,00 NHXH-J FE180 / E RM LNPE 48, ,00 NHXH-J FE180 / E RM LNPE 53, ,838,00 NHXH-J FE180 / E RM LNPE 59, ,00 NHXH-J FE180 / E RM LPE 30, ,00 NHXH-J FE180 / E RM LPE 34, ,00 NHXH-J FE180 / E RM LPE 37, ,00 NHXH-J FE180 / E RM LPE 44, ,00 NHXH-J FE180 / E RM LPE 47, ,00 NHXH-J FE180 / E RM LPE 51, ,00 NHXH-J FE180 / E RM LPE 57, ,00 NHXH-J FE180 / E RM LPE 63, ,00 NHXH-J FE180 / E RM LPE 77, ,00 NHXH-J FE180 / E90 4 1,5 RE LPE 14, ,00 NHXH-J FE180 / E90 4 2,5 RE LPE 15, ,00 NHXH-J FE180 / E RE LPE 17, ,00 NHXH-J FE180 / E RE LPE 18, ,00 NHXH-J FE180 / E RE LPE 20, ,00 NHXH-J FE180 / E RM LPE 23, ,00 NHXH-J FE180 / E RM LPE 27, ,00 NHXH-J FE180 / E RM LPE 30, ,00 NHXH-J FE180 / E RM LPE 34, ,00 NHXH-J FE180 / E RM LPE 38, ,00 NHXH-J FE180 / E RM LPE 44, ,00 NHXH-J FE180 / E RM LPE 48, ,00 NHXH-J FE180 / E RM LPE 53, ,00 NHXH-J FE180 / E RM LPE 59, ,00 NHXH-J FE180 / E RM LPE 67, ,00 NHXH-J FE180 / E90 5 1,5 RE LNPE 16, ,00 NHXH-J FE180 / E90 5 2,5 RE LNPE 17, ,00 NHXH-J FE180 / E RE LNPE 18, ,00 NHXH-J FE180 / E RE LNPE 20, ,00 NHXH-J FE180 / E RE LNPE 22, ,00 NHXH-J FE180 / E RM LNPE 26, ,00 NHXH-J FE180 / E RM LNPE 30, ,00 NHXH-J FE180 / E RM LNPE 33, ,00 NHXH-J FE180 / E RM LNPE 38, ,00 NHXH-J FE180 / E RM LNPE 43, ,00 NHXH-J FE180 / E RM LNPE 50, ,00 18 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007

19 Kable dla systemów bezpieczeństwa BETAflam NHXH FE180 / E90 BETAflam Safety cables NHXH FE180 / E90 Budowa Część nr Część nr Funkcja żyły Średnica Ciężar Indeks Cu Cena brutto Construction Core zewn. Weight Cu factor Baza Cu 0 /100 kg function Gross price Outer Ø LSG LSA Cu basis 0/100 kg n mm2 mm kg / km kg / km EUR / km NHXH-J FE180 / E90 7 1,5 RE NRPE 17, ,00 NHXH-J FE180 / E90 7 2,5 RE NRPE 18, ,00 NHXH-J FE180 / E RE NRPE 20, ,00 NHXH-J FE180 / E ,5 RE NRPE 22, ,00 NHXH-J FE180 / E ,5 RE NRPE 24, ,00 NHXH-J FE180 / E ,5 RE NRPE 22, ,00 NHXH-J FE180 / E ,5 RE NRPE 24, ,00 NHXH-J FE180 / E ,5 RE NRPE 30, ,00 NHXH-J FE180 / E ,5 RE NRPE 33, ,00 NHXH-J FE180 / E ,5 RE NRPE 32, ,00 -J = z przewodem zielono-żółtym -O = bez przewodu zielono-żółtego RE = okrągły pełny RM = okrągły spleciony L = Przewód fazowy brązowy, czarny, szary N = Przewód zerowy niebieski NR = Przewody fazowe czarne, numerowane PE = Przewód uziemiający zielono-żółty Nr części wydrukowany pogrubioną czcionką = element inwentarzowy Inne konstrukcje na życzenie. -J = with green-yellow conductor -O = without green-yellow conductor RE = round solid RM = round stranded L = phase conductor brown, black, grey N = neutral conductor blue NR = phase conductors black, numbered PE = earth conductor green-yellow Bold printed part no. = stock item Further designs upon request. November 2007 LEONI Studer AG Phone sales@leoni-studer.ch 19

20 BETAflam Kable dla systemów bezpieczeństwa BETAflam NHXCH FE180 / E90 0,6 / 1 kv, zgodny z DIN VDE 0266, pomarańczowy BETAflam Safety cables NHXCH FE180 / E90 0,6 / 1 kv, acc. to DIN VDE 0266, orange ZASTOSOWANIE Kabel energetyczny 0,6 / 1 kv z koncentrycznym przewodem do montażu na stałe w instalacjach kablowych o podwyższonej wytrzymałości pożarowej i ze zintegrowanym podtrzymaniem funkcji systemu zgodnie z normą DIN 4102 część 12 dla potrzeb przeciwpożarowych pomp wodnych, systemów wentylacyjnych, oddymiających, itp. Zalecany w miejscach gromadzenia się ludzi i do zabezpieczania wartościowych przedmiotów. BUDOWA Przewody: żyła miedziana niepobielana Przegroda ogniowa: taśma mikowa Izolacja: BETAflam, usieciowana Przewód koncentryczny: żyły miedziane, ze spiralą z taśmy miedzianej Pokrycie wewnętrzne: taśma lub wypełnienie Powłoka: kopolimer BETAflam Identyfikacja żyły: zgodnie z VDE 0266 odpow. HD 308 S2 Kolor powłoki: pomarańczowy DANE TECHNICZNE Napięcie znamionowe: U0/U 0,6/ 1 kv Napięcie testowe: 4 kv przy 50 Hz Zakres temperatur: Temperatura pracy: od 30 C do + 90 C Temperatura montażu: od 5 C do + 70 C Temperatura zwarcia: C (wartość szczytowa temperatury < 5 s) Promień zginania: kabel jednożyłowy kabel wielożyłowy w trakcie montażu > 15 śr. zewn. > 12 śr. zewn. zamocowany > 8 śr. zewn. > 7 śr. zewn. Warunki montażu: montaż wewnętrzny na stałe, w powietrzu lub w betonie. Montaż w ziemi lub w wodzie wyłącznie w suchych, wodoszczelnych rurkach. Montaż na otwartej przestrzeni wyłącznie w zabezpieczeniu przed bezpośrednim promieniowaniem słonecznym i wpływem innych czynników zewnętrznych. NORMY / WŁAŚCIWOŚCI MATERIAŁU Bezhalogenowość: IEC , EN , VDE Brak korozyjnych gazów: IEC , EN , VDE Brak toksycznych gazów: NES , NFC Niska emisja dymów: IEC i -2, EN i -2, VDE i -2 Ognioodporność: IEC , EN , VDE Nierozprzestrzenianie płomienia: IEC i -3-24, EN , -2-4, VDE , -2-4 Trwałość izolacji FE180: IEC i -21, VDE Trwałość izolacji z udarem mechanicznym: EN 50200, PH90 (do śr. 20 mm) Podtrzymanie funkcji systemu instalacji elektrycznej: DIN E90, w zależności od sposobu montażu Wodne systemy gaśnicze: VdS 2,5 mm2 APPLICATION Power cable 0,6 / 1 kv with concentric conductor for fixed installation in cable systems with improved fire performance and system circuit integrity to DIN 4102 part 12 for water pumps for fire fighting, smoke exhaust systems etc. Recommended in areas where people gather and for protection of valuables. CONSTRUCTION Conductors: bare annealed copper Flame barrier: MICA tape Insulation: BETAflam crosslinked Concentric conductor: copper wires, with helix of copper tape Inner covering: tape or filler Sheath: BETAflam copolymer Core identification: according to VDE 0266 resp. HD 308 S2 Sheath colour: orange TECHNICAL DATA Rated voltage: U0/U 0,6 / 1 kv Test voltage: 4 kv with 50 Hz Temperature range: Operation temperature from 30 C to + 90 C Laying temperature from 5 C to + 70 C Short circuit temperature C (temperature peak < 5 s) Bending radius: single core multiple core during laying > 15 outer Ø > 12 outer Ø fixed > 8 outer Ø > 7 outer Ø Laying conditions: Fixed installation indoor, in air or concrete. Laying in earth or water only in water-proof dry tubes. Outdoor laying only when protected from direct sunlight and other external impacts. STANDARDS / MATERIAL PROPERTIES Halogen free: IEC , EN , VDE No corrosive gases: IEC , EN , VDE No toxic gases: NES , NFC Low smoke density: IEC and -2, EN and -2, VDE and -2 Flame retardant: IEC , EN , VDE No flame propagation: IEC and -3-24, EN , -2-4, VDE , -2-4 Circuit integrity FE180: IEC and -21, VDE Circuit integrity with shock: EN PH90 (up to Ø 20 mm) System circuit integrity: DIN E90, depending on laying system Water extinguishing systems: VdS 2,5 mm2 20 LEONI Studer GmbH Phone +49 (0) info@leoni-studer.de November 2007
